NORMEERIMINE JA EELARVESTAMINE kursuseprojekt (0)

SISUKORD
KURSUSEPROJEKTI ÜLESANNE 2
SISSEJUHATUS. 3
1. ARHITEKTUURNE -TEHNILINE LAHENDUS 4
1.1. Hoone üldiseloomustus 4
1.2. Mahulis-plaaniline lahendus 4
1.3. Aknad, uksed, väravad 5
1.4. Põrandad 6
1.5. Ripplaed . 6
1.6. Siseviimistlus 7
1.7. Konstruktiivne osa 10
2. GRAAFILINE OSA 11
3. HOONE TEHNILIS-MAJANDUSLIKUD NÄITAJAD 13
3.1. Hoone parameetrid 13
3.2. Mahuarvutus 13

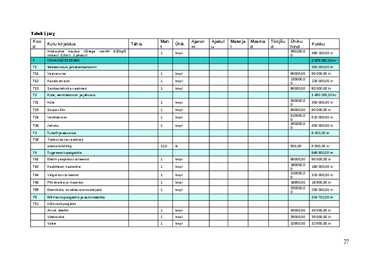

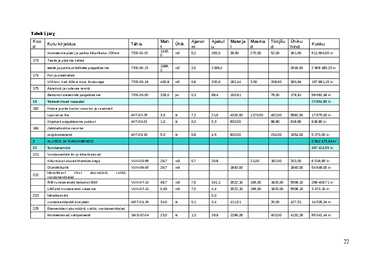

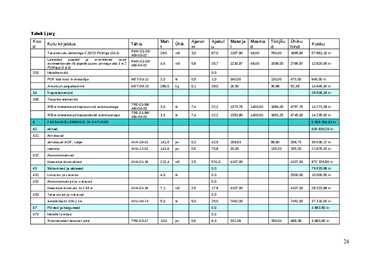

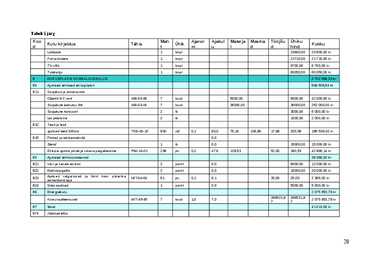

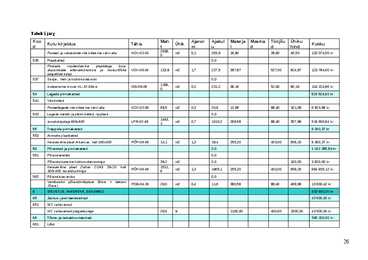

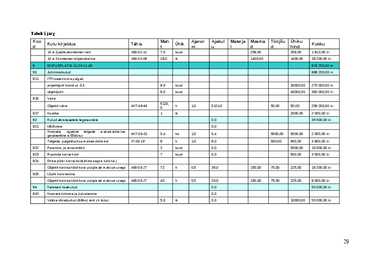

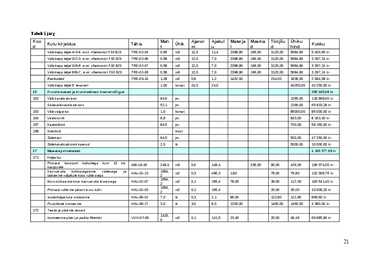

3.3. Detail-eelarvetabel 20
3.4. Koond -eelarve 38
3.5. Kubatuurühiku maksumus 39
3.6. Üldpinna maksumus 39
4. Pakkumuseelarve 40
5. VIIDATUD ALLIKATE LOETELU 41

KURSUSEPROJEKTI ÜLESANNE

SISSEJUHATUS.

Antud projektis on hoonele koostatud pakkumiseelarve, mille alusel saab tellija teabe projekti eeldatavast maksumusest . Projekteeritav hoone asub Lääne-Virumaal Huljas. Ametipindade funktsiooniga remonditsehh on projekteeritud kinnistu , suurusega 3538 , keskele . Olemasolev reljeef kinnistul on mõnekümne sentimeetrise kõikumisega. Projekteeritud hoone pikkus on 42,9 m ja laius 18,9 m ning on 3-korruseline. Katuseks on sisemise äravooluga lamekatus mis on kaetud kividega SBS rullmaterjaliga. Hoone välisseinteks on kolmekihilised sandwich - paneelid . Hoone välisseinte ja sokli viimistluseks on kaitsekihiga betoonpind. Hoone peauks asetseb lääne-suunas.
Hoone tulepüsivusklass on TP1 ning põlemiskoormus vastavalt ET-2 0109-0306 alla 600MJ/m2. Hoone projekteeritud tööeaks on klass D (50a, ET-1 0113-0189). Ehitise kavandatava tööea tagamise eelduseks on: projektijärgselt teostatud ehitustööd, kasutades selleks ettenähtud kvaliteediga tooteid ja töö teostamise nõudeid ning ehitustegevust on nõutekohaselt kontrollitud ja dokumenteeritud.

ARHITEKTUURNE-TEHNILINE LAHENDUS

Hoone üldiseloomustus

Hoone on 3 korruseline, kus 3-s korrus on ainult 36 m2. Ehitis on projekteeritud täiskarkassi skeemiga. Jäikust hoonele põikisuunas annavad trepikoda seinad ning pikisuunas - jäikussein. Vahelagede kandvateks osadeks on TAM22 ekstruuder-õõnespaneelid, mis on ka kandvaks konstruktsiooniks katuslael. Katuse konstruktiivne osa on lahendatud selliselt , et katus on tasapinnaline, parapetiga ning sisemise äravooluga. Katuse kaldeks antakse 0°-2,5° ehk i=1:80. Hoone välisseinteks on projekteeritud monteeritavad raudbetoon sanditšpaneelid SW Tartu Maja AS-st, mida on kasutatud ka vundamendi soklipaneelina.

Mahulis-plaaniline lahendus

Hoone projekteeritud funktsioon on ametipinnad ehk remonditsehh. Normatiivne kasuskoormus on 3 kN/m2 ning hoonesse on projekteeritud kergkonstruktsioonil olevad kipsseinad, mis on kergesti eemaldatavad ja ümberplaneeritavad ning tulepüsivusklassiks on TP-1. Eelneva põhjal võib öelda, et hoone sihtotstarvet on võimalik muuta ning seda saaks teha ilma raskusteta. Ruumide loetelu on toodud välja järgmises Tabel 1. Ruumide eksplikatsioon
Tabel 1. Ruumide eksplikatsioon
Nr.
RUUMI NIMETUS
suurus/ühik
01.
Vestibüül
72,1 m2
02.
Vastuvõtu salong
36,8 m2
03.
Dispetšeriruum
36,9 m2
04.
Kassa
9,4 m2
05.
Naiste garderoob
46,0 m2
06.
Meeste garderoob
53,9 m2
07.
Sanitaarsõlmed ja duširuumid
38,16 m2
08.
Pesuladu
3,4 m2
09.
Puhvet
37,2 m2
10.
Direktori kabinet
18,9 m2
11.
Peainseneri kabinet
17,4 m2
12.
Sekretariaat
17,6 m2
Tabeli 1 järg.
Nr.
RUUMI NIMETUS
suurus/ühik
13.
Raamatupidamise ja plaaniosakonna ruum
46,6 m2
14.
Tehnoarvestuse ruum
56,2 m2
15.
Tuletõrje valveruum
1,6 m2
16.
Tehnik -reklamaatori ruum
17,4 m2
17.
Liinimeistrite ruum
35,3 m2
18.
Telerite remondiruum
162,2 m2
19.
Transistorraadiote remondi osakond
11,6 m2
20.
Raadiote remondiruum
60,1 m2
21.
Magnetofonide remondi osakond
37,2 m2
22.
Puhastuse osakond
16,8 m2
23.
Värvimise osakond
19,4 m2
24.
Tisleri töökoda
11,6 m2
25.
Luksepa- mehaanika osakond
56,3 m2
26.
Laoruum
35,5 m2
27.
Valmistoodangu ladu
89,6 m2
28.
Seadmete (aparaatide) ladu
8,6 m2
29.
Materjalide ja tagavaraosade ladu
166,6 m2
30.
Elektrikilbiruum
8,9 m2
31.
Boileriruum
18,9 m2
32.
Ventilatsioonikamber
31,8 m2
33.
Lifti masinaruum
8,9 m2
34.
Koridorid, esikud, käigud
222,7 m2
Hoone tehnilised andmed on antud Tabel 3. Ehitise tehnilised andmed Näitajate arvutamisel on aluseks võetud ET-1 0301-0481.

Aknad, uksed, väravad

Aknad on külmasillakatkestusega klaasalumiiniumaknad. Klaasipinnaks on 2-kordsed selektiivklaasiga paketid. Vastavalt standardile EVS 837-1:2003 - soojusjuhtivus 1,4 W/m2K. Igas ruumis on vähemalt 1 aken “ pesuks ” avatav. Avatavad osad avanevad sissepoole. Kõik avatavad ja pesuks avatavad aknad peavad olema 3 punkti turvasulustega. Sulused: aknasulused on Primo Presto 53/062. Alumiiniumakendel kasutatavad kruvid ja muud kinnitusdetailid peavad olema alumiiniumist. Klaasitihendid on EPDM-kummist, mille nurgaliited tihendada aknavalmistaja poolt heakskiidetud elastse massiga.
Kõik välisuksed on sulguriga roostevabast terasest uksepakuga metalluksed. Käepidemed on kroomitud. Välisuksed valmistatakse külmasillakatkestusega terasprofiilidest. Terasprofiiluksed klaasitakse turvaklaasist valmistatud selektiivklaasiga klaaspaketiga. Terasuksed värvitakse kuumalt pulbervärviga. Alumiinium -välisustel on viimistluseks tume anodeering. Klaasiga alumiinium-profiiluksed tähistatakse ohutuse tagamiseks hästinähtavate kleebistega. Tulekindlad uksed ja tummad välisuksed on toonitud pulbervärvitud terasest. Ukse piirlauad: teraskonstruktsiooniga uste puhul kasutatakse uksega samavärvi terasliiste-plekke või piida ja seina liitekoht tehakse järelvaluna või vajaduse korral tihendatakse polüsulfiidmassiga.
Siseuksed on tugevdatud raamiga kõvaplaatkattega toonitud värviga viimistletud mantel -puitsileuksed ning järgmisega varustusega:
• ukselingid Primo Presto 3
• ASSA lukud kroomitud TWIN-südamikuga
• WC-de ustel sulgur DORMA TS-72
• kiirriiv Primo 2000 Ms/Cr paarisuste teises pooles
Piirajad: ilma sulgurita uste jaoks tuleb seinale käepideme või lingi kohale seinapinnale kinnitatav plastikust piiraja. Seal, kus uks ei saa või ei tohi saada käänduda vastu seina, korvatakse löögikaitse kummist põrandatapiga. Sellised uksed on välisnurga või klaasseina läheduses olevad uksed.
Lukud: kõikidele ustele paigaldada sarjastatud lukk. Lukud on ASSA- süsteemi, TWIN-südamikuga. Välisuksed on ette nähtud ka evakuatsiooniks. Neil ustel kasutada lukke, mida saab hoone normaalkasutuse ajal hädaolukorras seestpoolt võtmeta avada (purustatava kapsliga). Kahe poolega ustel peab olema kiirriiv.

Põrandad

Peamiselt on kolme tüüpi põrandaid. Esimese korruse põrandaplaat soojustatakse 100 mm paksuste vahtpolüstüroolplaatidega tihendatud killustikalusel vastavalt põrandatüüpidele PP-12-1 ET-2 0505-PP12-st, mille kaal on 290 kg/m2 ning baas- soojajuhtivus 0,34 W/m2K. 2-3. korruste põrandate lahendus on võetud ET-2 0504-VL11-st VL 11-2. Koormus jaotub ühtlaselt üle põranda ning koormus kantakse esialgselt taladele ja seal edasi postidele ja pinnasele . Kolmanda tüüpi põranda lahendusena on kasutatud peamiselt sama lahendust kui VL 11-2, mille peamiseks erinevuseks on hüdroisolatsioon. Betoonpõrandate tasasus peab olema klass B, kulutuskindluse klass 4 ja muud kvaliteeditingimused klass 30 (vt. Betonilattiat 2000 by45 BLY7 Tab. 1.1).

Ripplaed.

Bürooruumidesse nähakse ette valdavalt moodulripplaed, mille külge on süvistatult paigaldatud luminofoorvalgustid. Ripplagede kinnituskonstruktsioon on metallist ning peab võimaldama ventilatsioonitorustike, juhtmete, püstikute paigutuse ripplae vahelisse alasse ja tagama hooldeks vajaliku juurdepääsu.
Ripplagede paigaldamine teha ViimistlusRYL 2000 78. osale vastavalt.
Ripplagi paigaldatakse enamus hoones olevatesse ruumidesse, välja arvatud tehnilistesse ruumidesse.

Siseviimistlus

Kuivade ruumide seinad värvitakse. Kerged kipsvaheseinad pahteldatud ning värvitud. Märgade ja niiskete ruumide seinad kaetakse keraamiliste plaatidega. Viimistlustabelis on iga ruumi kohal eraldi selgitatud pindade katted , materjalid ja nende iseloom. Kui post on seina osa, kaetakse see sama materjaliga kui sein. Seintesse paigaldatakse kontroll- ja hooldusluugid KV- ja VK-projektide kohaselt. Siseviimistlemisel võtta arvesse RYL-de nõudeid siseviimistlusele. Viimistlusvariant on ruumide kaupa välja toodud Tabel 2.
Värvitoonid on valitud Tikkurila värvikaardilt MONICOLOR NOVA. Keraamilised tsehhi seinaplaadid TENA 177 20x25 cm kõrgusteni h=2000 mm. Keraamilistest plaatidest kõrgemal kuni laeni värvida seinad nendes ruumides pesukindla poolmattvärviga Interior valgeks.
Tabel 2. Viimistlus
Ruumi nimetus
Lagi
Põrand
Sein
Vestibüül
Ripplagi 600x600, valge
Ker. Plaat Zodiac CO43 20x20 cm, hall
Pesukindel poolmatt värv FO36A (interior)
Vastuvõtusalong
Ripplagi 600x600, valge
Ker. Plaat Zodiac CO43 20x20 cm, hall
Pesukindel poolmatt värv FO36A (interior)
Dispetšeriruum
Ripplagi 600x600, valge
Ker. Plaat Zodiac CO43 20x20 cm, hall
Pesukindel poolmatt värv FO36A (interior)
Kassa
Ripplagi 600x600, valge
Ker. Plaat Zodiac CO43 20x20 cm, hall
Pesukindel poolmatt värv FO36A (interior)
Naiste garderoob
Ripplagi 600x600, valge
Ker. Plaat Zodiac CO43 20x20 cm, hall
Pesukindel poolmatt värv FO36A (interior)
Meeste garderoob
Ripplagi 600x600, valge
Ker. Plaat Zodiac CO43 20x20 cm, hall
Pesukindel poolmatt värv FO36A (interior)
Sanitaarsõlmed ja duširuumid
Poolmatt valge värv
Ker. Plaat Zodiac CO43 20x20 cm, hall
Ker. Plaat TENA 177 20x25, valge
Pesuladu
Ripplagi 600x600, valge
Ker. Plaat Zodiac CO43 20x20 cm, hall
Pesukindel poolmatt värv FO36A (interior)
Puhvet
Ripplagi 600x600, valge
Ker. Plaat Zodiac CO43 20x20 cm, hall
Pesukindel poolmatt värv FO36A (interior)
Direktori kabinett
Ripplagi 600x600, valge
Ker. Plaat Zodiac CO43 20x20 cm, hall
Pesukindel poolmatt värv FO36A (interior)
Peainseneri kabinet
Ripplagi 600x600, valge
Ker. Plaat Zodiac CO43 20x20 cm, hall
Pesukindel poolmatt värv FO36A (interior)
Sekretariaat
Ripplagi 600x600, valge
Ker. Plaat Zodiac CO43 20x20 cm, hall
Pesukindel poolmatt värv FO36A (interior)
Raamatupidamine
Ripplagi 600x600, valge
Ker. Plaat Zodiac CO43 20x20 cm, hall
Pesukindel poolmatt värv FO36A (interior)
Tehnoarvestus ruum
Ripplagi 600x600, valge
Ker. Plaat Zodiac CO43 20x20 cm, hall
Pesukindel poolmatt värv FO36A (interior)
Tuletõrje valveruum
Ripplagi 600x600, valge
Ker. Plaat Zodiac CO43 20x20 cm, hall
Pesukindel poolmatt värv FO36A (interior)
Tehnik-reklamaatori ruum
Ripplagi 600x600, valge
Ker. Plaat Zodiac CO43 20x20 cm, hall
Pesukindel poolmatt värv FO36A (interior)
Liinimeistrite ruum
Ripplagi 600x600, valge
Ker. Plaat Zodiac CO43 20x20 cm, hall
Pesukindel poolmatt värv FO36A (interior)
Telerite remondiruum
Ripplagi 600x600, valge
Ker. Plaat Zodiac CO43 20x20 cm, hall
Pesukindel poolmatt värv FO36A (interior)

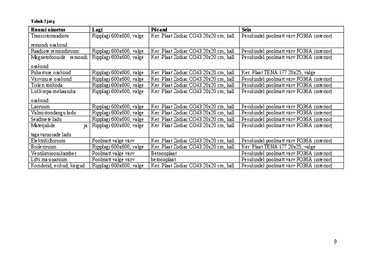

Tabeli 2 järg
Ruumi nimetus
Lagi
Põrand
Sein
Transistorraadiote remondi osakond
Ripplagi 600x600, valge
Ker. Plaat Zodiac CO43 20x20 cm, hall
Pesukindel poolmatt värv FO36A (interior)
Raadiote remondiruum
Ripplagi 600x600, valge
Ker. Plaat Zodiac CO43 20x20 cm, hall
Pesukindel poolmatt värv FO36A (interior)
Magnetofoonide remondi osakond
Ripplagi 600x600, valge
Ker. Plaat Zodiac CO43 20x20 cm, hall
Pesukindel poolmatt värv FO36A (interior)
Puhastuse osakond
Ripplagi 600x600, valge
Ker. Plaat Zodiac CO43 20x20 cm, hall
Ker. Plaat TENA 177 20x25, valge
Värvimise osakond
Ripplagi 600x600, valge
Ker. Plaat Zodiac CO43 20x20 cm, hall
Pesukindel poolmatt värv FO36A (interior)
Tisleri töökoda
Ripplagi 600x600, valge
Ker. Plaat Zodiac CO43 20x20 cm, hall
Pesukindel poolmatt värv FO36A (interior)
Lukksepa-mehaanika osakond
Ripplagi 600x600, valge
Ker. Plaat Zodiac CO43 20x20 cm, hall
Pesukindel poolmatt värv FO36A (interior)
Laoruum
Ripplagi 600x600, valge
Ker. Plaat Zodiac CO43 20x20 cm, hall
Pesukindel poolmatt värv FO36A (interior)
Valmistoodangu ladu
Ripplagi 600x600, valge
Ker. Plaat Zodiac CO43 20x20 cm, hall
Pesukindel poolmatt värv FO36A (interior)
Seadmete ladu
Ripplagi 600x600, valge
Ker. Plaat Zodiac CO43 20x20 cm, hall
Pesukindel poolmatt värv FO36A (interior)
Materjalide ja tagavaruosade ladu
Ripplagi 600x600, valge
Ker. Plaat Zodiac CO43 20x20 cm, hall
Pesukindel poolmatt värv FO36A (interior)
Elektrikilbiruum
Poolmatt valge värv
Ker. Plaat Zodiac CO43 20x20 cm, hall
Pesukindel poolmatt värv FO36A (interior)
Boileriruum
Ripplagi 600x600, valge
Ker. Plaat Zodiac CO43 20x20 cm, hall
Ker. Plaat TENA 177 20x25, valge
Ventilatsioonikamber
Poolmatt valge värv
Betoonplaat
Pesukindel poolmatt värv FO36A (interior)
Lifti masinaruum
Poolmatt valge värv
betoonplaat
Pesukindel poolmatt värv FO36A (interior)
Koridorid, esikud, käigud
Ripplagi 600x600, valge
Ker. Plaat Zodiac CO43 20x20 cm, hall
Pesukindel poolmatt värv FO36A (interior)

Konstruktiivne osa

Hoone kandekonstruktsiooni tehniliseks lahenduseks on täiskarkass-süsteem, mis koosneb vundamendi taldmikutes mõõtudega 1,3x1,3 m äärmiste postide alla ning 1,6x1,6 m keskmiste postide alla, nende peale toetatud postidest mõõduga 300x300, mille külge kinnituvad riivtalad peitekonsoolide abil, ning taladele toetatakse eelpingestatud TAM 22 ekstruuder-õõnespaneelid. Välisseintena kasutatakse Tartu Maja sandwich-paneele 300 mm-d ning soklipaneelideks 280mm, millega tagatakse ka veenina teke soklipaneeli ja väliseinapaneeli ühenduskohas. Välisseinapaneeli kandvaks osaks on sisemine armeeritud betooni kiht paksusega 100 mm ning peal 80, mida saab tellida tehasest ka viimistletult. Nende vahele omakorda jääb 120 mm paksune klaasvill soojustus soojaerijuhtivusega 0,033 W/mK. Soklipaneelide erinevuseks on sisemise kihi paksus ja välisviimistlus.
Vahelagede kandvate osadena kasutatakse eelpingestatud TAM 22 paneele, mille peale paigaldatakse erinevad põranda konstruktsioonid . Samad paneelide on ka kandvateks osadeks katuslael, mis on pealt soojustatud mineraalvillaga ja kergkruusaga ehk keramsiidiga 340-420 mm ulatuses ning millega antakse katusele ka kalded vee ära juhtimiseks . Keramsiidile peale tuleb 2x SBS rullkattematerjal. Katus ise on parapetiga ning sisemise äravooluga ning parapeti kõrgus katuse sisepinnast peab olema vähemalt 400 mm. Katusekaldeks on valitud i=1:80-le, mis on täiesti piisav vee ärajuhtimiseks veeneeludesse, mis on omakorda varustatud soojustuskaabliga vältimaks jäätumist talveperioodidel.
Hooned siseseinad tehakse kergest kipskarkassi süsteemis, kus tuleb järgida tootja poolt ettenähtud nõudeid helipidavuse tagamiseks ning kvaliteetse tulemuse saavutamiseks. Jäikusseintena kasutatakse betoonpaneelist 200 mm seinu trepikodade pikihoone seintes ning hoone põikseintes.

GRAAFILINE OSA

HOONE TEHNILIS-MAJANDUSLIKUD NÄITAJAD

Hoone parameetrid

Hoone parameetrid on näidatud Tabel 3. Ehitise tehnilised andmed
Tabel 3. Ehitise tehnilised andmed
Hoone näitaja
Suurus/ühik
Hoone pikkus
42,9 m
Hoone laius
18,9 m
Hoone kõrgus
14,4 m
Sokli kõrgus
0,4 m
Hoone korruselisus
3
Korruse kõrgus
4,2 m
Korruse puhaskõrgus
3,9 m
Brutopind
1 674,7 m2
Netopind
1 511,6 m2
Kasulik pind
1 284,0 m2
Ühendusteede ja tehniliste ruumide pind
227,6 m2
Hoone alune pind
824,6 m2
Hoone ruumala
6 865,0 m2

Mahuarvutus

Tabel 4. Mahud
Kood
Nimetus
Maht
Ühik
1
VÄLISRAJATISED


11
Ettevalmistus ja lammutus


113
Taimestiku kaitse



Ehitusplatsi ettevalmistamine (puude kaitse, puude raie, pinnase tugevdamine)
35
h
115
Puude likvideerimne



Väikeste puude mahavõtmine
9
tk
118
Raadamis- ja lammutusjäätmete vedu ja utiliseerimine



Pinnase ja ehitusproahi transport kalluriga 15 km kaugusele (koos ladimisega)
6
m3
12
Hoonealune süvend


121
Pinnase koorimine


Tabeli 4 järg.
Kood
Nimetus
Maht
Ühik

Pinnase ja ehitusprahi kaevamine koos laadimisega kalluriteleekskavaatoriga 0,2m
188,8
m3
122
Kaeved



Pinnase ja ehitusprahi kaevamine koos laadimisega kalluriteleekskavaatoriga 1,3m
1227,3
m3
123
Täited



tihendatud liivaluse/tagasitäite paigaldamine
283,2
m3
128
Pinnase vedu



Pinnase ja ehitusprahi kaevamine koos laadimisega kalluriteleekskavaatoriga
37,8
m3
14
Hoonevälised ehitised


141
Estakaadid, kaldteed ja pandused



hooneesine mon. pandus /betooni vedu segurautoga pumi (5 m3) betoonipumbaga, 15 km
0,25
m3

roostevabast terasest piire
3,2
jm.
143
Välistrepid



Välistrepp teljel A/5-6, mon. r/betoonist F50 B25
0,95
m3

Välistrepp teljel D/2-3, mon. r/betoonist F50 B25
0,58
m3

Välistrepp teljel D/8-9, mon. r/betoonist F50 B25
0,58
m3

Välistrepp teljel 9/B-C, mon. r/betoonist F50 B25
0,58
m3

Restkatted
1,28
m2

Välistrepp teljel 9, terasest
1
kompl.
15
Krundisisesed ja krundivälised insenerivõrgud


152
Väliskanalisatsioon
94,6
jm.

Sadevetekanalisatsioon
52,08
jm.
153
Välisvalgustus
1
kompl.
154
Veetorustik
9,8
jm.
157
Kaabelliinid
84,5
jm.
158
Sideliinid

kmpl.

Sidetrass
94,5
jm.

Sidekanalisatsiooni kaevud
2
tk.
17
Maa-ala pinnakatted


171
Haljastus



Pinnase transport kalluritega kuni 15 km kaugusele
249
m3

Kasvumulla kokkusegamine väetisega ja laotamine väljakule koos rullimisega
1654,22
m2

Muru külvamine koos kasvumulla lisamisega
1654,2
m2

Pinnase rullimine pärast muru külvi
1654,2
m2

madalhaljastuse istutamine
7
tk.

Puuistikute istutamine
3
tk.
172
Teede ja platside alused



hooneesine platsi ja parkla filterkiht
1415
m2
Tabeli 4 järg.
Kood
Nimetus
Maht
Ühik

hooneesine platsi ja parkla killustikalus 200mm
1415
m2
173
Teede ja platside katted



teede ja parkla asfaltkatte paigaldamine
1099,2
m2
174
Kivi ja plaatkatted



UNI-kivi, hall, 60mm koos liivalusega
400,8
m2
175
Äärekivid ja sadevee rennid



Betoonist äärekivide paigaldamine
328
jm.
18
Väikeehitised maa-alal


182
Hoone juurde kuuluv varustus ja seadmed



Lipuvarras 6m
3
tk

Kirjakasti paigaldamine puidust
1
tk
184
Jäätmehooldusvarustus



prügikonteinerid
5
tk
2
ALUSED JA VUNDAMENDID


22
Vundamendid


221
Vundamentide liiv ja killustikalused



Killustukust alused tihendamisega
29,65
m3

Graniitkillustik
29,7
m3
222
Monoliitsest r/b-st alusmüürid, soklid, vundamenditalad



R/B vundamendid betoonist B30
48,73
m3

Liftišahti ivundamendi valamine
0,63
m3
223
Metalltarindid



vundamendipoldi komplekt
34
tk
225
Elementidest alusmüürid, soklid, vundamenditalad



Monteeritavad soklipaneelid
23
tk

Tõsted autokraanaga
23
tk
23
Aluspõrandad


231
Liiv- ja killustikalused



Killustikust aluskihi ehitamine koos tihendamisega
155,3
m3
232
Betoontarindid



Betoonpõrandad betoonist C20/25 pumbaga
772,9
m2
236
Sooja- ja hüdroisolatsioon



Filterkangas
772,9
m2

Aurutõke
772,9
m2

vahtpolüstürool 100F 2x50mm(põrand pinnasel ) paigaldusega
772,9
m2
3
KANDETARINDID


32
Kandvad ja välisseinad


322
Monteeritavast betoonist tarindid



R/B postid (34tk., 0,3x0,3)
29,619
m3

R/B postide montaaž
29,6
m3
Tabeli 4 järg
Kood
Nimetus
Maht
Ühik

Monteeritavad siseseinapaneelid/tõsted autokraanaga
161,9
m2
324
Müüritised



Liftišahti seina ladumine Columbia kivi 0,2x0,2x0,4m
615
m
325
Seinte elemendid



R/B sandwich välisseinad/tõsted autokraanaga
1013 ,3
m2

väliseinaelementide montaaž
1013,3
m2
33
Vahe- ja katuslaed


332
Betoontarindid



Talade montaaž autokraanaga
94,4
m3

Õõnespaneelide 220 mm montaaž koos monolitiseerimisega
1375,2
m2

Tasanduvalu betooniga C20/25 PUMiga (5m3)
29
m3

Lamedad plaadid ja monoliitsed osad monteeritavate r/b lagede juures pinnaga alla 5 m2 PUMiga (5 m3)
4,6
m3
333
Metalltarindid



POK tala koos montaažiga
2
tk

Armatuuri paigaldamine
280
kg
34
Trepielemendid


345
Treppide elemendid



R/B monteeritavad trepimarssid autokraanaga
3
tk

R/B monteeritavad trepipodestid autokraanaga
3
tk
4
FASSAADIELEMENDID JA KATUSED


42
Aknad


421
Aknalauad



aknalauad MDF, valge
141,6
jm.

veenina
141,6
jm.
422
Alumiiniumaknad



klaasalumiiniumaknad
212,4
m2
43
Välisuksed ja väravad


431
Lukustus ja varustus
4
tk
432
Alumiiniumuksed ja -väravad



klaasalumiiniumuks 3x2,38 m
7,14
m2
433
Terasuksed ja -väravad



metallsileuks 0,9x2,1m
5
tk
47
Piirded ja käiguteed


473
Metallist piirded



Roostevabast terasest piire
10
jm.
48
Katusetarindid


483
Metalltarindid



parapetiplekid
138
jm.

Redel katusele
3,22
jm.
487
Sooja- ja hüdroisolatsioon


Tabeli 4 järg
Kood
Nimetus
Maht
Ühik

aluskiht SBS Uniflex
754,7
m2

kergkruus FIBO 380mm kaldeks
256,6
m3

Isover KL37 100mm mineraalviil
754,7
m2

Isover OL-P 70mm lmekatuste mineraalviil
754,7
m2
488
Katusekatted



Lamekatuste kate kummibituumenist SBS-Uniflex, pealmine 4,5 mm, alumine teraline kiht 3 mm
754,7
m2
5
RUUMITARINDID JA PINNAKATTED


51
Vaheseinad


513
Metallvaheseinad



Teraskarkass 66 mm
1926
jm.
516
Puit- ja kipsplaatvaheseinad



Kipsplaatide pigaldamine metallkarkassile, ilma karkassi maksumuseta
1156
m2
52
Siseuksed


521
Lukustus ja varustus
60
tk
523
Terasuksed



Terasprofiilist kahepoolne tuletõkke uks EI30
2
tk
525
Puituksed



Spooitud ukseplokk sile SP, M8x21
58
tk
53
Siseseinte pinnakatted


531
Värvkatted



Paneel- ja vaheseinte viimistlemine värvi alla
2639
m2
535
Plaatkatted



Pindade vooderdamine plaatidega koos aluspindade ettevalmistamise ja niiskustõkke paigaldamisega
133,84
m2
537
Sooja-, heli- ja hüdroisolatsioon



Isoleerimine Isover KL-37-50mm
1156
m2
54
Lagede pinnakatted


541
Värvkatted



Paneellagede viimistlemine värvi alla
68,5
m2
543
Lagede metall - ja plekk -katted, ripplaed



moodulripplagi 600x600
1443,1
m2
55
Treppide pinnakatted


553
Astmete plaatkatted



Keraamiline plaat Arkansas, hall 300x300
14,13
m2
56
Põrandad ja pinnakatted


561
Põrandaketted



Põranda katmine hüdroisolatsiooniga
38,2
m2

Keraamiline plaa Arkansas, hall 300x300, tasanduskihiga
1511 ,6
m2
562
Põranda tasandus


Tabeli 4 järg
Kood
Nimetus
Maht
Ühik

Ventkambri põrand(villaplaat 30mm + betoon 70mm)
29
m2
6
SISUSTUS , INVENTAR , SEADMED


65
Jaotus- ja erivaneseinad


651
WC vaheseinad



WC vaheseinad paigaldusega
29
tk
66
Tõste- ja teisaldusmasinad


661
Liftid



Hüdrauline kaudse tõstega reisilift 630kg/8 inimest. 0,8m/s. 3 peatust
1
kmpl
7
TEHNOSÜSTEEMID


73
Tuletõrjevarustus


734
Tulekustustusseadmed



tulekustutid 6kg
12
tk
8
EHITUSPLATSI KORRALDUSKULUD


81
Ajutised ehitised ehituplatsil


811
Soojakud ja olmeruumid



Objekti WC rent
7
kuud

Soojakute laenutus 8tk.
7
kuud

Soojakute transport
2
tk

lao pidamine
2
tk
812
Teed ja laod



ajutised teed 300mm
930
m2
815
Piirded ja reklaamtahvlid



Stend
1
tk

Ehituse ajutise piirde ja värava paigaldamine
238
jm.
82
Ajutised tehnosüsteemid


821
Vesi ja kanalisatsioon
2
punkt
822
Elektripaigaldis
2
punkt
823
Ajutised valgustused ja liinid koos pärastise eemaldumisega
91
jm.
824
Sideseadmed
1
punkt
86
Energiakulu



Komunaalteenused
7
kuud
87
Veod


874
Jäätmekäitlus



14 m3 jäätmekonteineri rent
7
kuud

14 m3 konteineri tühjendamine
28
tk
9
EHITUSPLATSI ÜLDKULUD


91
Juhtimiskulud


911
ITP-meeskonna palgad



projektijuht koormus 0,5
9
kuud

objektijuht
9
kuud
Tabeli 4 järg
Kood
Nimetus
Maht
Ühik
915
Valve



Objekti valve
5124
h
917
Koolitus
1
tk
92
Kulud abistavatele tegevustele


921
Mõõtmine



Hoonete, rajatiste telgede mahamärkimine, geodeetiline mõõdistus
0,4
ha

Telgede, paigalduskoa mahamärkimine
8
h
922
Parandus ja remonttööd
2
kuud
923
Ruumide korrashoid
7
kuud
924
Ehitusplatsi korrashoid(ehitusaegne koristus )



Objekti koristustööd koos prügimäe maksumusega
72
h
925
Lõplik koristamine



Objekti koristustööd koos prügimäe maksumusega
40
h
94
Talvised lisakulud


943
Hoonete kütmine ja kuivatamine



Väikse diiselpuhuri (68kw) rent sh kütus
5
tk

Detail-eelarvetabel

Tabel 5. Detail-eelarvetabel
Kood
Kulu kirjeldus
Tähis
Maht
Ühik
Ajanorm
Ajakulu
Materjal
Masinad
Tööjõud
Ühiku hind
Kokku
1
VÄLISRAJATISED









4 860 124,47 kr
11
Ettevalmistus ja lammutus









13 210,80 kr
113
Taimestiku kaitse











Ehitusplatsi ettevalmistamine (puude kaitse, puude raie, pinnase tugevdamine)
MIT-05-14
35,0
h
1,0
35,0


150,00
150,00
5 250,00 kr
115
Puude likvideerimne











Väikeste puude mahavõtmine
HAL-11-061
9,0
tk
3,0
27,0


780,00
780,00
7 020,00 kr
118
Raadamis- ja lammutusjäätmete vedu ja utiliseerimine











Pinnase ja ehitusproahi transport kalluriga 15 km kaugusele (koos ladimisega)
ABI-01-15
6,0
m3



156,80

156,80
940,80 kr
12
Hoonealune süvend









181 257,20 kr
121
Pinnase koorimine











Pinnase ja ehitusprahi kaevamine koos laadimisega kalluriteleekskavaatoriga 0,2m
MUL-02-04
188,8
m3
0,1
18,9

66,00
26,00
92,00
17 369,60 kr
122
Kaeved











Pinnase ja ehitusprahi kaevamine koos laadimisega kalluriteleekskavaatoriga 1,3m
MUL-02-04
1227,3
m3
0,1
122,7

66,00
26,00
92,00
112 911,60 kr
123
Täited











tihendatud liivaluse/tagasitäite paigaldamine
MUL-01-27
283,2
m3
0,3
85,0

180,00

180,00
50 976,00 kr
128
Pinnase vedu











Pinnase ja ehitusprahi kaevamine koos laadimisega kalluriteleekskavaatoriga
MUL-02-04
37,8
m3
0,1
3,8

66,00
26,00
92,00
3 477,60 kr
14
Hoonevälised ehitised









60 048,30 kr
141
Estakaadid, kaldteed ja pandused











hooneesine mon. pandus/betooni vedu segurautoga pumi (5 m3) betoonipumbaga, 15 km
VUN-06-13
0,25
m3
5,3
1,3
1778,10
240,00
1378,00
3396,10
849,03 kr

roostevabast terasest piire
TRE-03-47
3,20
jm.
0,6
1,9
332,38

156,00
488,38
1 562,82 kr
143
Välistrepid










Tabeli 5 järg
Kood
Kulu kirjeldus
Tähis
Maht
Ühik
Ajanorm
Ajakulu
Materjal
Masinad
Tööjõud
Ühiku hind
Kokku

Välistrepp teljel A/5-6, mon. r/betoonist F50 B25
TRE-02-05
0,95
m3
12,0
11,4
2398,90
166,00
3120,00
5684,90
5 400,66 kr

Välistrepp teljel D/2-3, mon. r/betoonist F50 B25
TRE-02-06
0,58
m3
12,0
7,0
2398,90
166,00
3120,00
5684,90
3 297,24 kr

Välistrepp teljel D/8-9, mon. r/betoonist F50 B25
TRE-02-07
0,58
m3
12,0
7,0
2398,90
166,00
3120,00
5684,90
3 297,24 kr

Välistrepp teljel 9/B-C, mon. r/betoonist F50 B25
TRE-02-08
0,58
m3
12,0
7,0
2398,90
166,00
3120,00
5684,90
3 297,24 kr

Restkatted
TRE-03-35
1,28
m2
0,9
1,2
1402 ,00

234,00
1636 ,00
2 094,08 kr

Välistrepp teljel 9, terasest

1,00
kompl.
24,0
24,0



40250,00
40 250,00 kr
15
Krundisisesed ja krundivälised insenerivõrgud









395 165,68 kr
152
Väliskanalisatsioon

94,6
jm.





1265,00
119 669,00 kr

Sadevetekanalisatsioon

52,1
jm.





1266,00
65 933,28 kr
153
Välisvalgustus

1,0
kompl.





85000,00
85 000,00 kr
154
Veetorustik

9,8
jm.





833,00
8 163,40 kr
157
Kaabelliinid

84,5
jm.





700,00
59 150,00 kr
158
Sideliinid


kmpl.








Sidetrass

94,5
jm.





500,00
47 250,00 kr

Sidekanalisatsiooni kaevud

2,0
tk.





5000,00
10 000,00 kr
17
Maa-ala pinnakatted









4 186 577,69 kr
171
Haljastus











Pinnase transport kalluritega kuni 15 km kaugusele
ABI-16-58
249,0
m3
0,6
149,4

336,00
90,00
426,00
106 074,00 kr

Kasvumulla kokkusegamine väetisega ja laotamine väljakule koos rullimisega
HAL-01-23
1654,2
m2
0,3
496,3
1,80

78,00
79,80
132 006,76 kr

Muru külvamine koos kasvumulla lisamisega
HAL-01-07
1654,2
m2
0,1
165,4
78,00

39,00
117,00
193 541,40 kr

Pinnase rullimine pärast muru külvi
HAL-01-03
1654,2
m2
0,1
165,4


26,00
26,00
43 009,20 kr

madalhaljastuse istutamine
HAL-06-01
7,0
tk.
0,3
2,1
96,00

122,80
122,80
859,60 kr

Puuistikute istutamine
HAL-06-27
3,0
tk.
3,0
9,0
1200,00

1460,00
1460,00
4 380,00 kr
172
Teede ja platside alused











hooneesine platsi ja parkla filterkiht
VUN-07-08
1415,0
m2
0,1
141,5
23,46

26,00
49,46
69 985,90 kr
Tabeli 5 järg
Kood
Kulu kirjeldus
Tähis
Maht
Ühik
Ajanorm
Ajakulu
Materjal
Masinad
Tööjõud
Ühiku hind
Kokku

hooneesine platsi ja parkla killustikalus 200mm
TEE-01-02
1415,0
m2
0,2
283,0
39,60
270,00
52,00
361,60
511 664,00 kr
173
Teede ja platside katted











teede ja parkla asfaltkatte paigaldamine
TEE-04-25
1099,2
m2
2,0
2198,4



2646,00
2 908 483,20 kr
174
Kivi ja plaatkatted











UNI-kivi, hall, 60mm koos liivalusega
TEE-03-18
400,8
m2
0,8
320,6
182,44
3,50
208,00
393,94
157 891,15 kr
175
Äärekivid ja sadevee rennid











Betoonist äärekivide paigaldamine
TEE-03-00
328,0
jm.
0,3
98,4
100,91

78,00
178,91
58 682,48 kr
18
Väikeehitised maa-alal









23 864,80 kr
182
Hoone juurde kuuluv varustus ja seadmed











Lipuvarras 6m
MIT-02-29
3,0
tk
7,2
21,6
4320 ,00
1170,00
402,00
5892,00
17 676,00 kr

Kirjakasti paigaldamine puidust
MIT-03-01
1,0
tk
0,3
0,3
820,00

98,80
918,80
918,80 kr
184
Jäätmehooldusvarustus











prügikonteinerid
MIT-03-19
5,0
tk
0,9
4,5
820,00

234,00
1054 ,00
5 270,00 kr
2
ALUSED JA VUNDAMENDID









2 542 173,04 kr
22
Vundamendid









467 424,55 kr
221
Vundamentide liiv ja killustikalused











Killustukust alused tihendamisega
VUN-05-99
29,7
m3
0,7
20,8

21,00
182,00
203,00
6 018,95 kr

Graniitkillustik
VUN-06-00
29,7
m3


1840,00


1840,00
54 648,00 kr
222
Monoliitsest r/b-st alusmüürid, soklid, vundamenditalad











R/B vundamendid betoonist B30
VUN-07-15
48,7
m3
7,0
341,1
3522,10
166,00
1820,00
5508,10
268 409,71 kr

Liftišahti ivundamendi valamine
VUN-07-15
0,63
m3
7,0
4,4
3522,10
166,00
1820,00
5508,10
3 470,10 kr
223
Metalltarindid




0,0






vundamendipoldi komplekt
MET-01-26
34,0
tk
0,1
3,4
411,51

26,00
427,51
14 535,34 kr
225
Elementidest alusmüürid, soklid, vundamenditalad











Monteeritavad soklipaneelid
SMS-02-04
23,0
tk
1,3
29,9
2299,28

403,00
4132,28
95 042,44 kr
Tabeli 5 järg
Kood
Kulu kirjeldus
Tähis
Maht
Ühik
Ajanorm
Ajakulu
Materjal
Masinad
Tööjõud
Ühiku hind
Kokku

Tõsted autokraanaga
ABI-00-05
23,0
tk
0,5
11,5

1100,00

1100,00
25 300,00 kr
23
Aluspõrandad









2 074 748,49 kr
231
Liiv- ja killustikalused











Killustikust aluskihi ehitamine koos tihendamisega
PÕV-11-04
155,3
m3
0,7
108,7
42,40
21,00
182,00
245,40
38 110,62 kr
232
Betoontarindid




0,0






Betoonpõrandad betoonist C20/25 pumbaga
PÕV-01-15
772,9
m2
3,6
2782,4
1264,80
137,60
936,00
2338,40
1 807 349,36 kr
236
Sooja- ja hüdroisolatsioon











Filterkangas
VUN-07-08
772,9
m2
0,1
77,3
23,46

26,00
49,46
38 227,63 kr

Aurutõke
VUN-07-01
772,9
m2
0,2
154,6
12,10

52,00
64,10
49 542,89 kr

vahtpolüstürool 100F 2x50mm(põrand pinnasel) paigaldusega
VUN-10-02
772,9
m2
0,1
77,3
144,10

39,00
183,10
141 517,99 kr
3
KANDETARINDID









5 682 413,98 kr
32
Kandvad ja välisseinad









3 766 680,81 kr
322
Monteeritavast betoonist tarindid











R/B postid(34tk., 0,3x0,3)
KRK-03-14
29,6
m3





5200 ,00
154 018,80 kr

R/B postide montaaž
KRK-03-00
29,6
m3
5,8
171,7
84,32
65,00
1526,20
1675,52
49 595,39 kr

Monteeritavad siseseinapaneelid/tõsted autokraanaga
SMS-02-23/ ABI-00-03
161,9
m2
1,1
178,1
223,38
1400 ,00
301,20
2054,58
332 636,50 kr
324
Müüritised




0,0






Liftišahti seina ladumine Columbia kivi 0,2x0,2x0,4m
KRK-01-51
615,00
m
0,8
492,0


253,95
253,95
156 179,25 kr
325
Seinte elemendid




0,0






R/B sandwich välisseinad/tõsted autokraanaga
SMS-02-02
1013,3
m2
0,5
506,7
1503,90

130,00
1633,90
1 655 630,87 kr

väliseinaelementide montaaž
ABI-00-03
1013,3
m2
0,5
506,7

1400,00

1400,00
1 418 620,00 kr
33
Vahe- ja katuslaed









1 887 224,88 kr
332
Betoontarindid











Talade montaaž autokraanaga
TAL-06-90/ ABI-00-03
94,4
m3
4,0
377,6
5264,10
1400,00
2340 ,00
9004,10
849 987,04 kr

Õõnespaneelide 220 mm montaaž koos monolitiseerimisega
LAE-01-13
1375,2
m2
0,4
550,1
553,15
32,00
117,00
702,15
965 596,68 kr
Tabeli 5 järg
Kood
Kulu kirjeldus
Tähis
Maht
Ühik
Ajanorm
Ajakulu
Materjal
Masinad
Tööjõud
Ühiku hind
Kokku

Tasanduvalu betooniga C20/25 PUMiga (5m3)
RMK-01-03/ ABI-05-02
29,0
m3
3,0
87,0
1167 ,90
48,00
780,00
1995,90
57 881,10 kr

Lamedad plaadid ja monoliitsed osad monteeritavate r/b lagede juures pinnaga alla 5 m2 PUMiga (5 m3)
RMK-01-03/ ABI-05-02
4,6
m3
5,8
26,7
1230,97
48,00
1508 ,00
2786,97
12 820,06 kr
333
Metalltarindid




0,0






POK tala koos montaažiga
MET-01-11
2,0
tk
0,5
1,0
340,00

130,00
470,00
940,00 kr

Armatuuri paigaldamine
MET-00-23
280,0
kg
0,1
28,0
16,50

36,88
53,38
14 946,40 kr
34
Trepielemendid









28 508,28 kr
345
Treppide elemendid











R/B monteeritavad trepimarssid autokraanaga
TRE-01-98/ ABI-00-03
3,0
tk
7,4
22,2
1373,76
1400,00
1984,00
4757,76
14 273,28 kr

R/B monteeritavad trepipodestid autokraanaga
TRE-01-99/ ABI-00-03
3,0
tk
7,4
22,2
1353,80
1400,00
1991,20
4745,00
14 235,00 kr
4
FASSAADIELEMENDID JA KATUSED









1 918 304,41 kr
42
Aknad









930 939,29 kr
421
Aknalauad











aknalauad MDF, valge
AVA-10-01
141,6
jm.
0,3
42,5
159,93

98,80
258,73
36 636,17 kr

veenina
AVA-12-01
141,6
jm.
0,5
70,8
20,00

135,20
155,20
21 976,32 kr
422
Alumiiniumaknad











klaasalumiiniumaknad
AVA-01-16
212,4
m2
2,5
531,0
4107,00


4107,00
872 326,80 kr
43
Välisuksed ja väravad




0,0




76 633,98 kr
431
Lukustus ja varustus

4,0
tk

0,0



2500,00
10 000,00 kr
432
Alumiiniumuksed ja -väravad




0,0






klaasalumiiniumuks 3x2,38 m
AVA-01-16
7,1
m2
2,5
17,9
4107,00


4107,00
29 323,98 kr
433
Terasuksed ja -väravad




0,0






metallsileuks 0,9x2,1m
AVU-03-74
5,0
tk
5,0
25,0
7462,00


7462,00
37 310,00 kr
47
Piirded ja käiguteed




0,0




4 883,80 kr
473
Metallist piirded




0,0






Roostevabast terasest piire
TRE-03-47
10,0
jm.
0,6
6,0
332,38

156,00
488,38
4 883,80 kr
Tabeli 5 järg
Kood
Kulu kirjeldus
Tähis
Maht
Ühik
Ajanorm
Ajakulu
Materjal
Masinad
Tööjõud
Ühiku hind
Kokku
48
Katusetarindid




0,0




905 847,35 kr
483
Metalltarindid




0,0






parapetiplekid

138,0
jm.

0,0
154,00

26,00
180,00
24 840,00 kr

Redel katusele
KAR-12-01
3,2
jm.
0,8
2,6
1847,00

156,00
2003,00
6 449,66 kr
487
Sooja- ja hüdroisolatsioon











aluskiht SBS Uniflex
KAR-05-02
754,7
m2
0,2
150,9
42,40

52,00
94,40
71 243,68 kr

kergkruus FIBO 380mm kaldeks
KAV-13-28
256,6
m3
0,6
154,0
827,86

156,00
983,86
252 458,48 kr

Isover KL37 100mm mineraalviil
ISS-08-05
754,7
m2
0,2
150,9
52,02

52,00
104,02
78 503,89 kr

Isover OL-P 70mm lmekatuste mineraalviil
ISS-10-25
754,7
m2
0,3
226,4
182,00

78,00
260,00
196 222,00 kr
488
Katusekatted




0,0






Lamekatuste kate kummibituumenist SBS-Uniflex, pealmine 4,5 mm, alumine teraline kiht 3 mm
KAR-08-18
754,7
m2
0,6
452,8
209,88

156,00
365,88
276 129,64 kr
5
RUUMITARINDID JA PINNAKATTED









2 336 979,68 kr
51
Vaheseinad









201 094,80 kr
513
Metallvaheseinad











Teraskarkass 66 mm
MET-08-01
1926,0
jm.
0,05
96,3
10,00

6,00
16,00
30 816,00 kr
516
Puit- ja kipsplaatvaheseinad











Kipsplaatide pigaldamine metallkarkassile, ilma karkassi maksumuseta
VPL-00-04
1156,0
m2
0,4
462,4
43,30

104,00
147,30
170 278,80 kr
52
Siseuksed









242 620,00 kr
521
Lukustus ja varustus

60
tk





300,00
18 000,00 kr
523
Terasuksed











Terasprofiilist kahepoolne tuletõkke uks EI30
AVU-03-23
2
tk
6,2
12,4
15230,00

1612,00
16842,00
33 684,00 kr
525
Puituksed




0,0






Spooitud ukseplokk sile SP, M8x21
AVU-00-26
58
tk
4,2
243,6
2200 ,00

1092,00
3292,00
190 936,00 kr
53
Siseseinte pinnakatted









348 084,06 kr
531
Värvkatted










Tabeli 5 järg
Kood
Kulu kirjeldus
Tähis
Maht
Ühik
Ajanorm
Ajakulu
Materjal
Masinad
Tööjõud
Ühiku hind
Kokku

Paneel- ja vaheseinte viimistlemine värvi alla
KOV-02-05
2639,0
m2
0,1
263,9
16,90

28,60
45,50
120 074,50 kr
535
Plaatkatted




0,0






Pindade vooderdamine plaatidega koos aluspindade ettevalmistamise ja niiskustõkke paigaldamisega
VOV-00-04
133,8
m2
1,7
227,5
397,87

527,00
924,87
123 784,60 kr
537
Sooja-, heli- ja hüdroisolatsioon




0,0






Isoleerimine Isover KL-37-50mm
ISS-08-08
1156,0
m2
0,2
231,2
38,16

52,00
90,16
104 224,96 kr
54
Lagede pinnakatted









523 524,92 kr
541
Värvkatted











Paneellagede viimistlemine värvi alla
KOV-02-06
68,5
m2
0,3
20,6
12,68

88,40
101,08
6 923,98 kr
543
Lagede metall- ja plekk-katted, ripplaed




0,0






moodulripplagi 600x600
LPR-02-48
1443,1
m2
0,7
1010 ,2
269,58

88,40
357,98
516 600,94 kr
55
Treppide pinnakatted









9 300,37 kr
553
Astmete plaatkatted











Keraamiline plaat Arkansas, hall 300x300
PÕP-00-49
14,1
m2
1,3
18,4
255,20

403,00
658,20
9 300,37 kr
56
Põrandad ja pinnakatted




0,0




1 012 355,54 kr
561
Põrandaketted




0,0






Põranda katmine hüdroisolatsiooniga

38,2
m2

0,0



100,00
3 820,00 kr

Keraamiline plaat Zodiac CO43 20x20, hall 300x300, tasanduskihiga
PÕP-00-49
1511,6
m2
1,3
1965,1
255,20

403,00
658,20
994 935,12 kr
562
Põranda tasandus




0,0






Ventkambri põrand(villaplaat 30mm + betoon 70mm)
POB-04-26
29,0
m2
0,4
11,6
380,58

88,40
468,98
13 600,42 kr
6
SISUSTUS, INVENTAR, SEADMED









433 600,00 kr
65
Jaotus- ja erivaneseinad









43 500,00 kr
651
WC vaheseinad











WC vaheseinad paigaldusega

29,0
tk


1100,00

400,00
1500,00
43 500,00 kr
66
Tõste- ja teisaldusmasinad









390 100,00 kr
661
Liftid










Tabeli 5 järg
Kood
Kulu kirjeldus
Tähis
Maht
Ühik
Ajanorm
Ajakulu
Materjal
Masinad
Tööjõud
Ühiku hind
Kokku

Hüdrauline kaudse tõstega reisilift 630kg/8 inimest. 0,8m/s. 3 peatust

1
kmpl





390100,00
390 100,00 kr
7
TEHNOSÜSTEEMID









2 829 610,00 kr
71
Veevarustus ja kanalisatsioon









300 000,00 kr
711
Veevarustus

1
kmpl





90000,00
90 000,00 kr
712
Kanalisatsioon

1
kmpl





130000,00
130 000,00 kr
713
Sanitaartehnika seadmed

1
kmpl





80000,00
80 000,00 kr
72
Küte, ventilatsioon ja jahutus









1 450 000,00 kr
721
Küte

1
kmpl





300000 ,00
300 000,00 kr
723
Soojussõlm

1
kmpl





90000,00
90 000,00 kr
724
Ventilatsioon

1
kmpl





610000,00
610 000,00 kr
726
Jahutus

1
kmpl





450000,00
450 000,00 kr
73
Tuletõrjevarustus









6 000,00 kr
734
Tulekustustusseadmed











tulekustutid 6kg

12,0
tk





500,00
6 000,00 kr
74
Tugevvoolupaigaldis









848 900,00 kr
741
Elektri peajaotussüsteemid

1
kmpl





90000,00
90 000,00 kr
742
Kaabliteed, kaabeldus

1
kmpl





180000,00
180 000,00 kr
744
Valgustussüsteemid

1
kmpl





310000,00
310 000,00 kr
746
Piksekaitse ja maandus

1
kmpl





18900,00
18 900,00 kr
755
Elektriküte, installatsioonimaterjalid

1
kmpl





250000,00
250 000,00 kr
75
Nõrkvoolupaigaldis ja automaatika









224 710,00 kr
751
Nõrkvoolupaigaldis











Arvuti, telefon

1
kmpl





45000,00
45 000,00 kr

Videovalve

1
kmpl





35000,00
35 000,00 kr

Valve

1
kmpl





32650,00
32 650,00 kr
Tabeli 5 järg
Kood
Kulu kirjeldus
Tähis
Maht
Ühik
Ajanorm
Ajakulu
Materjal
Masinad
Tööjõud
Ühiku hind
Kokku

Läbipääs

1
kmpl





23600,00
23 600,00 kr

Fonosüsteem

1
kmpl





21710,00
21 710,00 kr

TV-võrk

1
kmpl





6700,00
6 700,00 kr

Tulekahju

1
kmpl





60050,00
60 050,00 kr
8
EHITUSPLATSI KORRALDUSKULUD









2 702 538,33 kr
81
Ajutised ehitised ehituplatsil









546 505,54 kr
811
Soojakud ja olmeruumid











Objekti WC rent
ABI-03-06
7
kuud


6000,00


6000,00
42 000,00 kr

Soojakute laenutus 8tk.
ABI-03-04
7
kuud


36000,00


36000,00
252 000,00 kr

Soojakute transport

2
tk





3000,00
6 000,00 kr

lao pidamine

2
tk





1000,00
2 000,00 kr
812
Teed ja laod











ajutised teed 300mm
TEE-05-10
930
m2
0,1
93,0
76,10
106,80
17,68
200,58
186 539,40 kr
815
Piirded ja reklaamtahvlid




0,0






Stend

1
tk

0,0



15000,00
15 000,00 kr

Ehituse ajutise piirde ja värava paigaldamine
PIM-14-01
238
jm.
0,2
47,6
128,53

52,00
180,53
42 966,14 kr
82
Ajutised tehnosüsteemid









39 366,00 kr
821
Vesi ja kanalisatsioon

2
punkt

0,0



6000,00
12 000,00 kr
822
Elektripaigaldis

2
punkt

0,0



10000,00
20 000,00 kr
823
Ajutised valgustused ja liinid koos pärastise eemaldumisega
MIT-04-04
91
jm.
0,1
9,1


26,00
26,00
2 366,00 kr
824
Sideseadmed

1
punkt

0,0



5000,00
5 000,00 kr
86
Energiakulu









2 075 653,79 kr

Komunaalteenused
MIT-49-90
7
kuud
1,0
7,0


296521,97
296521,97
2 075 653,79 kr
87
Veod









41 013,00 kr
874
Jäätmekäitlus










Tabeli 5 järg
Kood
Kulu kirjeldus
Tähis
Maht
Ühik
Ajanorm
Ajakulu
Materjal
Masinad
Tööjõud
Ühiku hind
Kokku

14 m3 jäätmekonteineri rent
ABI-02-11
7,0
kuud



259,00

259,00
1 813,00 kr

14 m3 konteineri tühjendamine
ABI-02-08
28,0
tk



1400,00

1400,00
39 200,00 kr
9
EHITUSPLATSI ÜLDKULUD









974 700,00 kr
91
Juhtimiskulud









888 200,00 kr
911
ITP-meeskonna palgad











projektijuht koormus 0,5

9,0
kuud





30000,00
270 000,00 kr

objektijuht

9,0
kuud





40000 ,00
360 000,00 kr
915
Valve











Objekti valve
MIT-49-64
5124,0
h
1,0
5124,0


50,00
50,00
256 200,00 kr
917
Koolitus

1
tk





2000,00
2 000,00 kr
92
Kulud abistavatele tegevustele




0,0




36 500,00 kr
921
Mõõtmine




0,0






Hoonete, rajatiste telgede mahamärkimine, geodeetiline mõõdistus
MIT-05-01
0,4
ha
1,0
0,4


5000,00
5000,00
2 000,00 kr

Telgede, paigalduskoa mahamärkimine
IT-05-19
8
h
1,0
8,0


600,00
600,00
4 800,00 kr
922
Parandus ja remonttööd

2
kuud

0,0



5000,00
10 000,00 kr
923
Ruumide korrashoid

7
kuud

0,0



500,00
3 500,00 kr
924
Ehitusplatsi korrashoid(ehitusaegne koristus)











Objekti koristustööd koos prügimäe maksumusega
ABI-03-27
72
h
0,5
36,0

150,00
75,00
225,00
16 200,00 kr
925
Lõplik koristamine











Objekti koristustööd koos prügimäe maksumusega
ABI-03-27
40
h
0,5
20,0

150,00
75,00
225,00
9 000,00 kr
94
Talvised lisakulud




0,0




50 000,00 kr
943
Hoonete kütmine ja kuivatamine




0,0






Väikse diiselpuhuri (68kw) rent sh kütus

5,0
tk

0,0



10000,00
50 000,00 kr
Ehitustööde üldmaksumus on näidatud Tabel 6.
Tabel 6. Üldmaksukus
Materjal kokku
7 812 249 kr.
Masinad kokku
2 753 256 kr.
Tööjõud kokku
4 112 435 kr.
KOKKU:
24 280 443 kr.

Koond-eelarve

Tabel 7. Koondeelarve
Kood
Kulu kirjeldus
Kokku
1
VÄLISRAJATISED
4 860 124,47 kr
11
Ettevalmistus ja lammutus
13 210,80 kr
12
Hoonealune süvend
181 257,20 kr
14
Hoonevälised ehitised
60 048,30 kr
15
Krundisisesed ja krundivälised insenerivõrgud
395 165,68 kr
17
Maa-ala pinnakatted
4 186 577,69 kr
18
Väikeehitised maa-alal
23 864,80 kr
2
ALUSED JA VUNDAMENDID
2 542 173,04 kr
22
Vundamendid
467 424,55 kr
23
Aluspõrandad
2 074 748,49 kr
3
KANDETARINDID
5 682 413,98 kr
32
Kandvad ja välisseinad
3 766 680,81 kr
33
Vahe- ja katuslaed
1 887 224,88 kr
34
Trepielemendid
28 508,28 kr
4
FASSAADIELEMENDID JA KATUSED
1 918 304,41 kr
42
Aknad
930 939,29 kr
43
Välisuksed ja väravad
76 633,98 kr
47
Piirded ja käiguteed
4 883,80 kr
48
Katusetarindid
905 847,35 kr
5
RUUMITARINDID JA PINNAKATTED
2 336 979,68 kr
51
Vaheseinad
201 094,80 kr
52
Siseuksed
242 620,00 kr
53
Siseseinte pinnakatted
348 084,06 kr
54
Lagede pinnakatted
523 524,92 kr
55
Treppide pinnakatted
9 300,37 kr
56
Põrandad ja pinnakatted
1 012 355,54 kr
6
SISUSTUS, INVENTAR, SEADMED
433 600,00 kr
65
Jaotus- ja erivaneseinad
43 500,00 kr
66
Tõste- ja teisaldusmasinad
390 100,00 kr
Tabeli 7 järg.
Kood
Kulu kirjeldus
Kokku
7
TEHNOSÜSTEEMID
2 829 610,00 kr
71
Veevarustus ja kanalisatsioon
300 000,00 kr
72
Küte, ventilatsioon ja jahutus
1 450 000,00 kr
73
Tuletõrjevarustus
6 000,00 kr
74
Tugevvoolupaigaldis
848 900,00 kr
75
Nõrkvoolupaigaldis ja automaatika
224 710,00 kr
8
EHITUSPLATSI KORRALDUSKULUD
2 702 538,33 kr
81
Ajutised ehitised ehituplatsil
546 505,54 kr
82
Ajutised tehnosüsteemid
39 366,00 kr
86
Energiakulu
2 075 653,79 kr
87
Veod
41 013,00 kr
9
EHITUSPLATSI ÜLDKULUD
974 700,00 kr
91
Juhtimiskulud
888 200,00 kr
92
Kulud abistavatele tegevustele
36 500,00 kr
94
Talvised lisakulud
50 000,00 kr
Kokku
24 280 443,91 kr

Kubatuurühiku maksumus

Hoone maht on 8 665 m3. Sellega pinna maksumusena on
24 280 443, 91 / 8665 = 2 802 kr/m2

Üldpinna maksumus

Hoone brutopindala on 1 674,7 m2. Sellega pinna maksumusena on
24 280 443, 91 / 1674 ,7 = 14 498 kr/m2

Pakkumuseelarve

Tabel 8. Pakkumus
Kulu liik
Summa
Märkused
Tööjõud
4 112 435 kr

materjalid
7 812 249 kr
ilma käibemaksuta 20%
Masinad
2 753 256 kr

Kokku otsekulud
14 677 940 kr

Transpordikulud
781 225 kr
10% materjali maksumusest
Sotsiaalmaks
822 487 kr
20% tööjõu maksumusest
Tervisekindlutus
534 617 kr
13% tööjõumaksumusest
Töötuskindlustus
12 337 kr
0,3% tööjõumaksumusest
Otsekulud+transport+ maksud
16 828 606 kr

Ehitusfirma ja ehitusplatsi kulud
1 346 288 kr
8%
Kasum
1 682 861 kr
10%
Neto eelarve
19 857 755 kr

Käibemaks
3 971 551 kr
20% neto-eelarvest
Bruto -eelarve
23 829 306 kr
162% otsekuludest

VIIDATUD ALLIKATE LOETELU

ET-1 0109-0235 – Ehitiste Tuleohutus Osa 1. Üldeeskiri (EPN 10.1)

ET-2 0109-0306 – Ehitiste Tuleohutus Osa 1. Üldeeskiri – (EPN 10.1/AM-1

ET-1 0113-0189 – Ehitiste tööiga

ET-2 0504-VL11

ET-2 0505-PP12

www.isover.ee

www.tartumaja.ee

www. fenster .ee

www. gyproc .ee

www.sakumetall.ee

www. uksetehas .ee

www.tikkurila.ee

www.akronsud.ee

Peetrimägi, L. Normeerimine ja eelarvestamine loengukonspekt, Tallinn 2007
7
