Tallinna Tehnikakõrgkool
University of Applied Sciences
Kask Kuusk LASTEAED KURSUSEPROJEKT Õppeaines:
EELARVESTAMINE JA
NORMEERIMINE Ehitusteaduskond Õpperühm:
Õppejõud:
Tallinn 2010
KURSUSEPROJEKTI ÜLESANNE EHO 018 NORMEERIMINE JA EELARVESTAMINE – PROJEKT TALLINNA TEHNIKAKÕRGKOOL
EHITUSTEADUSKOND
ÕPPERÜHM ............................
ÜLIÕPILANE .........................................................................................
KURSUSEPROJEKTI ALUSEKS OLEV HOONE:
..........................................................................................................................................
KURSUSEPROJEKTI NÕUTAV KOOSSEIS:
1.
TIITELLEHT 2.SISUKORD
3.KURSUSEPROJEKTI ÜLESANNE
4.
SELETUSKIRI JA GRAAFILINE OSA
5.HOONE
TEHNILIS -MAJANDUSLIKUD NÄITAJAD:
- ÜLDPINDALA
- KASULIK PINDALA
- MAHT
- EHITUSTÖÖDE ÜLDMAKSUMUS
- HOONE KUBATUURÜHIKU MAKSUMUS
- HOONE ÜLDPINNA ÜHIKU MAKSUMUS.
6.
MAHUARVUTUS 7.PAKKUMISEELARVE VASTAVALT ÕPPEMATERJALIDE NÄIDISELE.
MÄRKUS: KURSUSEPROJEKT PEAB VASTAMA TTK KIRJALIKE TÖÖDE VORMISTAMISE JUHENDILE.
EELARVE
TABELID EURODES JA
KROONIDES KURSUSEPROJEKTI ÜLESANNE VÄLJASTATUD 05.10.2010
PROJEKTI ESITAMISE TÄHTAEG 21.02.2011
PROJEKT ESITATUD..........................................
LÄHTEÜLESANDE VÄLJASTANUD
PILLE HAMBURG ........................................................
NÕUDED KURSUSEPROJEKTILE AINES EHO 018 NORMEERIMINE JA EELARVESTAMINE - PROJEKT 1.Lähteülesanne Üliõpilane peab koostama hoonele pakkumiseelarve, võttes aluseks aines „Ühiskondlikud ja tööstushooned“ koostatud arhitektuurse-konstruktiivse lahenduse.
2.Nõuded kursuseprojekti koostamisele Mahuarvestustabel on vajalik
vormistada MS Exceli tabelina. Eelarvestuses peab
kulusid liigitama vastavalt õppematerjalide näites toodule.
Kursuseprojekti seletuskiri peab sisaldama:
- Hoone arhitektuurse-tehnilise lahenduse iseloomustust
- Hoone põhilisi tehnilisi parameetreid
- Infot eelarve koostamisel kasutatud hindade ja ajanormide allikate kohta.
- Hoone 1m2 ja 1m3 hinda, mis on arvutatud pakkumiseelarve põhjal.
Projekti koostamise juhendmaterjaliks on loengukonspekt aines EHO017 Normeerimine ja eelarvestamine ning näidiseelarve.
3.Hindamise alused Kursuseprojekti hindamisel arvestatakse projekti vastavust lähteülesandele, töö sisukust ja õigsust, üliõpilase oskust kasutada
kaasaegseid infotehnoloogilisi vahendeid projekti
koostamiseks ning üliõpilase vastuseid õppejõu küsimustele.
Pille Hamburg
Sisukord
1. Sissejuhatus 7
Seletuskiri 8
1.
Arhitektuurne -tehniline lahendus 8
1.1. Hoone üldiseloomustus 8
1.2. Aknad, uksed, väravad 8
1.3. Põrandad 9
1.4.
Siseviimistlus 9
1.5.
Konstruktiivne osa 11
2. Hoone tehnilis-majanduslikud näitajad 12
2.1. Hoone
parameetrid 12
2.2. Mahuarvutus 13
2.3. Detail-eelarvetabel 20
2.4.
Koond -eelarvetabel 34
2.5. Ehitustööde üldmaksumus 35
2.6. Kubatuurühiku maksumus 35
2.7. Üldpinna maksumus 35
3. kasutatud kirjandus 36
1. Sissejuhatus
Antud
projektis on hoonele koostatud pakkumiseelarve, mille alusel saab
tellija teabe projekti eeldatavast maksumusest.
Projekteeritav hoone asub Läänemaal
Virtsus aadressil Tallinna mnt. 33. Projekteeritud hooneks on lasteaed,
kinnistu suurusega 3891,2 m2, paiknedes selle keskel. Olemasolev reljeef kinnistul on 1,65m kõrguste erinevusega, kohas, kus hoone
krundil paikneb, on pinna kõrguse erinevus 0,4m. Pinnaseks on peamiselt
saviliivmoreen ja pisut ka lokaalmoreeni, mille all pesitseb
lubjakivi . Hoone esimese korruse põranda 0–punkt asub absoluutkõrgusel 1,12m. Krundil puudub kõrghaljastus. Hoone gabariidid on 31,02 m x 13,02 m. Koos keldrikorrusega on korruseid kokku 3. Katuse tüübiks on
lamekatus , kaldega 5°, mis on kaetud 2 kordse SBS-rullmaterjaliga. Hoone välisseinteks on E-Betoonelemendi sandwichpaneelid, mis on välisviimistletud polümeer fassaadikrohviga. Soklipaneelide ja keldriosa sokliosa on välisviimistletud kaitsekihiga betoonpind. Hoone peasissekäik jääb lõunasse, Tallinna mnt jääb hoonest idasse.
Hoone projekteeritud tööeaks on klass C normaalkestvad 50a- 100a ET-1 0113-0189 ja ET-1 0113-0108. Ehitis vastab tulepüsivusklassi TP-1 ET-1 0107-0300 nõuetele.
Seletuskiri
1. Arhitektuurne-tehniline lahendus
1.1. Hoone üldiseloomustus
Hoone koos keldrikorrusega on 3 korruseline, kus
keldrikorrus asub
telgede 1-4 ja A-B vahel (vt. graafilise osa keldrikorruse plaani). Ehitis on projekteeritud täiskarkassi skeemiga. Jäikust hoonele
pikisuunas annavad
kummagi trepikoja 1 sein ning põikisuunas hoone mõlemast otsast algavad trepikoja seinad jätkudes kuni järgmise teljeni. Vahelagede kandvatekes osadeks on E-betoonelemendi HCE 220 ektruuder-õõnespaneelid, mis on ka kandvaks konstruktsiooniks katuslael. Katuse konstruktiivne osa on
lahendatud selliselt , et katus on parapetiga lamekatus, mis on sisemise äravooluga. Katuse kaldeks antakse 5° ehk i=1:20. Hoone välisseinteks on projekteeritud
monteeritavad raudbetoon sandwich paneelid 310 mm samuti E-Betoonelemendist, soklipaneelideks on samad raudbetoon sandwich paneelid, erinevus vaid
soojustuse paksuses , mis solkipaneeli puhul on 120 mm. Siseseinad on kergvaheseinad – metallkarkassil kipsseinad,
niisketes ruumides vastavalt niiskuskindel kips. Plaaniliselt asuvad hoone keldri korrusel:
eesruum , elektrikilbiruum, tehnikaruumid; esimesel korrusel esikud, koridorid, pesemisruum,
kuivatus -triikimisruum, puhta pesu ladu, metoodikaruum, palatid, vastuvõturuum, WC, duširuum, sanitaarsõlm, söögituba, köök, kuivainete ladu, juurviljahoidla,
muusika -võimlemisruum; teisel korrusel: personaliruumid, koridorid, duširuumid, WC´d, eesruumid, rühmaruumid ja puhvet. Hoonesse pääseb kolmeastmelise
trepi kaudu kahest
erinevast hoone küljest.
1.2. Aknad, uksed, väravad
Hoone aknad on kahekordse klaaspaketiga puitalumiiniumaknad.
Hoone välisusteks on Glaskekis müüdav turvauks. Ukselehe väliskülg on valmistatud 1,5 mm ja sisekülg 1,25 mm paksusest lehtterasest lõikamise,
painutamise ja keevitamise teel. Ukselehe sees ja lukukohtadel on tugevduselemendid, mis suurendavad ukse jäikust ja turvalisust. Lisaks
soojustatud mittepõleva kivivillaga, mis tagab hea soojapidavuse ning
heliisolatsiooni . Ukselehe paksus on 50 mm. Uksel on klaaspakettaken. Leng on valmistatud -1,5 mm paksusest lehtterasest. Soojustuseks mittepõlev
kivivill . Uks vastab tulepidavusklassile EI-60 ning akna
klaaspaketi U= 1,4 W/m2K. Õhkmüratakistuseks on 34 dB.
Siseuksed on
sileda spooniga uksed, mis vastavad tulepüsivusklassile EI-30 ja õhkmüratakistuseks on 40 dB.
1.3. Põrandad
Käesolevas projektis on kasutatud kahte liiki põrandaid, mille
konstruktsioon on võetud ET-2 0504 VL11, variandid 1 ja 2. Esimese ja teise korruse põrandad on HCE220 õõnespaneeli peal (välja arvatud põrand, mis asub
pinnasel ), mis on alt
viimistletud . Paneeli peale on valatud 30 mm tsementmört M10´st tasanduskiht, mis kaetakse PVC
kattega . Märgades ruumides on tsementmört M10´ga antud kaldekiht, mille peal on hüdroisolatsioon, see on omakorda kaetud nakkekihiga ning viimistluskihiks on
keraamilised plaadid . Esimese korruse põrand pinnasel, kui ka keldrikorruse põrand, on järgneva konstruktsiooniga: aluspinnase peal on tihendatud
kergkruus 200 mm, seda katab hüdroisolatsioon, mille peal on EPS
soojustus 100 mm,
viimased 3 kihti on ehituspaber,
raudbetoonplaat 100 mm ja põrandakate (vastavalt märja/kuiva ruumi puhul, kas keraamilised plaadid või PVC kate). Viimane konstruktsioon on valitud ET-2 0505 PP11-2, mille mõõte on muudetud.
1.4. Siseviimistlus
Märjad ruumid on kõik kaetud keraamiliste plaatidega (
pesemis -, kuivatus-triikimisruumid, köök, sanitaarsõlm, WCd ja duširuumid). Ülejäänud ruumide seinad on pahteldatud ja värvitud ning
laed on värvitud. Trepikodade seinad on värvitud Epo värviga, laed värvitud. Siseviimistlus on ruumide kaupa ära näidatud järgnevas tabelis:
Ruum Põrand Sein Lagi / tala Eesruum (3 tk)
PVC
Akrüüllateks
Värv
Elektrikilbiruum
PVC
Akrüüllateks
Värv
Tehnikaruum (2tk)
PVC
Akrüüllateks
Värv
Esikud (5 tk)
PVC
Akrüüllateks
Värv
Koridor (3 tk)
PVC
Akrüüllateks
Värv
Pesemisruum
Keraamilised plaadid
Keraamilised plaadid
Värv
Kuivatud-triikimisruum
Keraamilised plaadid
Keraamilised plaadid
Värv
Puhta pesu ladu
Keraamilised plaadid
Keraamilised plaadid
Värv
Metoodikaruum (2 tk)
PVC
Akrüüllateks
Värv
Palatid (2 tk)
PVC
Akrüüllateks
Värv
Vastuvõturuum
PVC
Akrüüllateks
Värv
WC´d (3 tk)
Keraamilised plaadid
Keraamilised plaadid
Värv
Duširuum (3 tk)
Keraamilised plaadid
Keraamilised plaadid
Värv
Sanitaarsõlm
Keraamilised plaadid
Keraamilised plaadid
Värv
Söögituba
PVC
Akrüüllateks
Värv
Köök
Keraamilised plaadid
Keraamilised plaadid
Värv
Kuivainete ladu
PVC
Akrüüllateks
Värv
Juurviljahoidla
PVC
Akrüüllateks
Värv
Muusika-võimlemisruum
PVC
Akrüüllateks
Värv
Personaliruumid (2 tk)
PVC
Akrüüllateks
Värv
Rühmaruumid (4 tk)
PVC
Akrüüllateks
Värv
Puhvet (2 tk)
PVC
Akrüüllateks
Värv
Trepikojad
Epoksüüdmastiks
EPO värv
Värv
Tabel 1: Viimistlustabel
1.5. Konstruktiivne osa
Lasteaed on projekteeritud karkasshoonena, kuid keldriosa seinad on valatud raudbetoonist. Hoone koormused kannab
pinnasele üle postide all
postvundament ning jäikusseinte, treppide ning keldri all
lintvundament . Hoone põhilised kandeelemendid on 400x400 mm
postid , mis on vundamenti ühendatud Peikko postikingade abiga. Postide külge on peitkonsoolidega ühendatud
talad , millele omakorda toetuvad HCE220 E-Betoonelemendist tellitud R/B õõnespaneelid. Hoonele annavad jäikuse 200 mm paksused
monoliitsed R/B seinad, milleks on 2 trepikoja seina ning
teljel -B asuv sein, alates teljest 1-3 ning 5-7´ni. Hoone välisseinad on E-Betoonelemendi 310 mm paksused sandwich paneelid, enamuse
sokli moodustavad 20 mm võrra kitsamad sandwich paneelid, ülejäänud aga monoliitne R/B seina sokliosa. Siseseinteks on kipskarkass-seinad, millel on ühekordne kips, need on pahteldatud ja viimistletud vastavalt ruumile (vt. Tabel 1).
Hoonel on sisemise äravooluga
katuslagi , millele on kalle i=1:20 antud kergkruusaga ning soojustatud Isoveri jäiga soojustusplaadiga. I korruse ning keldri põrand asuvad maapinnal ning on soojustatud tihendatud kergkruusa ning EPS soojustusega.
Hoonet köetakse tsentraalkütte kaudu ning
radiaatorite ning põrandaküttetorudega märgades ruumides. Maja ventilatsioon on
mehaaniline ning on asetatud iga ruumi
akende kõrvale ning kaetud. Köögis on
pliidi kohal kubu. Hoonet varustatakse veega ning reovee ärajuhtimiseks vajalik teha liitumine
Virtsu olemasolevatesse veetrassidesse.
2. Hoone tehnilis-majanduslikud näitajad
2.1. Hoone parameetrid
- Hoone pikkus 31,02 m
- Hoone laius 13,02 m
- Korruse kõrgus 3,3 m
- Korruse puhaskõrgus 3,04 m
- Hoonealune pind 404 m2
- Brutopind 914,3 m2
- Netopind 800,7 m2
- Kasulik pind 656,3 m2
- Hoone korruselisus 2
Keldrikorruseid 1
Maa peal 7,75 m
Maa-all 3,42m
Maapealne 2666 m3
Maa-alune 265 m3
- Tulepüsivusklass TP-1
- Krundi täisehituse protsent 9,5%
- Krundi otstarveks on lasteaed
Tabel 2. Ehitise tehnilised andmed
2.2. Mahuarvutus
Kood Nimetus Maht Ühik 1
VÄLISRAJATISED 11
Etevalmistus ja lammutus 111
Ettevalmistus ja raadamine Ehitusplatsi ettevalmistamine (puude raie, võsa eemaldus jts.)
24
h
Kändude juurimine ja teisaldamine kuni 50 m kaugusele
5,0
känd
118
Raadamis- ja lammutusjäätmete vedu ja utiliseerimine Võsa ja puude äravedu
15,0
t
12
Hoonealune süvend 121
Pinnase koorimine 0,3 m paksuse mullakihi koorimine hoone alt ning transport krundi kirde nurka max. 75 m
190,0
m3
0,3 m paksuse mullakihi koorimine teede alt ning transport krundi kirde nurka max. 75 m
250,0
m3
122
Kaeved 1,7 m saviliivmoreeni ning lokaalmoreeni väljakaevamine
ekskavaatoriga ning
laadimine kallurile
845,0
m3
Lubjakivi
kaevamine ekskavaator -roxoniga
560,0
m3
128
Pinnase vedu Saviliiv - ja lokaalmoreeni teisaldamine kalluriga kuni 15 km kaugusele
845,0
m3
Lubjakivi teisaldamine
560,0
m3
14
Hoonevälised ehitised 143
Välistrepid Monoliitsest R/B trepid
3,0
m3
15
Välisvõrgud 151
Drenaaž ja truubid Drenaažitorude paigaldus ümber hoone, põhja ettevalmistamine ja toru paigaldus
100,0
m
Drenaažikaevu paigaldus h=4m
1,0
tk
Drenaažikaevude paigaldus h=2 m
3,0
tk
Drenaažikraavi kaevamine
40,0
m3
Drenaažitorude paigaldus hoonest krundi kagu osas asuvasse sajuveekanalisatsiooni
80,0
m
Drenaažipump
1,0
tk
Pumbakaevu ehitus
1,0
tk
16
Kaeved maa-alal 163
Täide Pinnase tagasitäited buldooseriga, lokaalmoreen ja savimoreen
470,0
m3
Kergkruus Fibo tagasitäide
650,0
m3
Pinnase
tihendamine 650,0
m3
17
Maa-ala pinnakatted 171
Haljastus Mullapinna
planeerimine buldooseriga
2963
m2
Muru külvamine koos
kasvumulla lisamisega
2963
m2
Lehtpuu istikute istutamine
22
tk
172
Teede ja platside alused Geotekstiilkangas
600,0
m2
Autotee ja
parkla killustikalus
75,0
m3
Jalgtee peenkillustikalus
65,0
m3
173
Teede ja platside katted Teede ja parkla
katmine UNI-kiviga 60mm, koos
liivast aluskihiga
550
m2
175
Äärekivid ja sadeveerennid Kõnniteede äärekivi paigaldus
200
m
Parkla ja autotee äärekivi paigaldus
120
m
18
Väikeehitised maa-alal 181
Piirded Võrkaed koos postidega H=1,5 m
306
jm
Autovärav 1400x3500 mm, sissepoole
avanev 1
kompl
Jalgvärav 2000x1120 mm, sissepoole avanev, lukustatav
1
kompl
182
Hoone juurde kuuluv välisvarustus Metallist lipuvarda paigaldamine
5
jm
Postkast 1
tk
Postkasti paigaldus
1
tk
183
Mänguvarustus Kiige paigaldamine, kaks
kiike koos metallraamistikuga betoonist
vundament .
2
tk
Liivakasti ehitamine (alus monoliitbetoonist ja kate puidust)
4
tk
Aiapingi paigaldamine (
pingil monoliitbetoonist alus
4
tk
184
Jäätmehooldusvarustus Prügikonteiner 600L,
ratastel 3
tk
185
Liiklusalade varustus Liiklus -, parkimiskorralduse ja
hoiatus märgid/paigaldus
6
tk
Parkimiskohtade mahamärkimine
30
jm
Jalgrattastatiiv 8-kohaline
1
tk
2
ALUSED JA VUNDAMENDID 21
Röstvärgid ja taldmikud 211
Liiv- ja killustikalused Killustikust alused, tihendamisega
495,0
m3
212
Betoontarindid Raudbetoonist alusvundamendid betooni mark B30 550x550x400 mm
1,21
m3
Raudbetoonist alusvundamendid betooni mark B30 600x600x400 mm
0,44
m3
Raudbetoonist alusvundamendid betooni mark B30 400x13300x400 mm
2,13
m3
Raudbetoonist alusvundamendid betooni mark B30 700x5820x400 mm
1,63
m3
Raudbetoonist alusvundamendid betooni mark B30 600x32940x400 mm
8,00
m3
213
Metalltarindid Ankrupolt HPM 16 Peikko paigaldus
52,0
tk
22
Vundamendid 223
Metalltarindid alusmüüritistes, soklites ja vundamenditalades Ankrupolt HPM 16 Peikko paigaldus
32,0
tk
225
Elementidest alusmüürid, soklid, vundamenditalad Sokli
paneel 80/100/80
54,8
m2
Tõsted autokraanaga pekkaniska 35T
8,0
tund
226
Alustarindite sooja- ja hüdroisolatsioon Vertikaalne vundamendisoojustus vahtpolüstürooliga EPS-R, 125 mm
187,4
m2
23
Aluspõrandad 231
Liiv- ja killustikalus Fibo kergkruusast täide
75,0
m3
Pinnase tihendamine
75,0
m3
232
Betoontarindid Armeeritud betoonpõrandad paksusega 100 mm, võrk 6-150/150, betooni klass C20/25; B25 + Betoonipump
345,0
m2
236
Sooja-hüdroisolatsioon Ehituspaber
375,0
m2
Vahtpolüstürool EPS-120, 100 mm
375,0
m2
3
KANDETARINDID 32
Kandvad - ja välisseinad 321
Monoliitsest betoonist tarindid Monoliitsest raudbetoonist tugiseinte ehitamine, betooni mark C30/37, külma- ja veekindlus
59,0
m3
Monoliitsest raudbetoonist tugiseinte ehitamine, betooni mark C30/37, külmakindlus
31,0
m3
322
Monteeritavast betoonist tarindid Monteeritavast raudbetoonist täisnurksed postid kõrgusega kuni 10m, ristlõige 400x400mm
21,0
tk
Monteeritavast raudbetoonist täisnurksete postide paigaldamine
26,2
m3
325
Seinte elemendid Monteeritav sandwich TPI 70/100/150 harjabetoon pind, seinapaneel
552,0
m2
Tõsted autokraanaga pekkaniska 35T
16,0
tund
Taridetailid JPL 200x150
128,0
tk
Tarilappide paigaldamine kaaluga kuni 4 kg
128,0
tk
33
Vahe- ja katuslaed 332
Betoontarindid Monoliitsest raudbetoonist talad, betooni mark C35/45
37,0
m3
Tõsted autokraanaga pekkaniska 35T
8,0
tund
333
Metalltarindid Terastrossi DN8 paigaldamine
411,0
jm
Terastrossi DN8 paigaldamine
202,0
jm
AEP peitkonsool AEP 450
64,0
tk
335
Lagede elemendid Õõnespaneeli EP6/220 (HCE220) paigaldamine koos monoliitimisega
670,0
m2
Õõnespaneelide transport Tamsalu Haapsalu
20,0
reis
34
Trepielemendid 345
Treppide elemendid Raudbetoonist monteeritavad trepipodestid
21,2
m3
Tõsted autokraanaga pekkaniska 35T
6,0
tund
Raudbetoonist monteeritavad trepimarsid
10,0
m3
4
FASSAADIELEMENDID JA KATUSED 42
Aknad 426
Puit- ja puitalumiiniumaknad Puidust akna aluslauad koos aluskarkassi valmistamisega
9,0
m2
Puit, alumiinium
raamidega (tamm), kolmekordsete klaasidega avatavate aknaplokkide paigaldamine
62,8
m2
Plekist aknapale välisplekk
180,0
jm
Plekist aknapale siseplekk
135,0
jm
43
Välisuksed ja väravad 433
Terasuksed ja -väravad Sile teras turvaukse EI30 (10-12x21x22) paigaldamine
5,0
tk
47
Piirded ja käiguteed 473
Metallist piirded Terasest piirded koos postidega, tammepuidust käsipuuga
23,0
jm
48
Katusetarindid 483
Metalltarindid Tsingitud lehtteras 2mm
75
m2
Sokli tsinkplekist veeninaga
90
jm
486
Puittarindid Tammepuidust
pruss , immutatud
2
m3
487
Sooja- ja hüdroisolatsioon FIBO kruusast katuse kalle
57
m3
Aurutõke
380
m2
Isover koormusttaluv villaplaat OL-P-170
380
m2
Tuulutussoonega jäik klaasvillaplaat Isover OL-TOP 30 mm
380
m2
488
Katusekatted Lamekatuste kate kummibituumenist SBS-
Uniflex pealmine kiht 4,5mm, alumine kiht 3,0mm
392
m2
5
RUUMITARINDID JA PINNAKATTED 51
Vaheseinad 516
Puit- ja kipsplaatvaheseinad Kipsplaatidest
vahesein GN13+GN13, kivivill 95mm, metallkarkass, samm 600mm, GT70/70
610
m2
52
Siseuksed 525
Puituksed Kasespooniga sileuks, lakitud M7-10x21-22, liistud, tammepuidust lävepakk
52
tk
53
Siseseinte pinnakatted 531
Värvkatted Seinte värvimine 2x akrüüllateks värviga
Vivacolor Vivaplast 20 koos toonimisega
925
m2
Seinte värvimine 2x akrüüllateks värviga Vivacolor Vivaplast 20 koos toonimisega
660
m2
Seinte paremakvaliteediline värvimine EPO värviga koos kruntimisega
282
m2
534
Krohv - ja tasandus Seinte lauspahteldus, kolm korda
925
m2
535
Plaatkatted Niisketes ruumides pindade vooderdamine plaatidega Ragno Mattone 200x200, koos
aluspindade ettevalmistamise ja niiskustõkke paigaldamisega
297
m2
54
Lagede pinnakatted 541
Värvkatted Paneellagede
viimistlemine värvi alla
720
m2
Lagede värvimine 2 korda niiskuskindla värviga Vivacolor
36
m2
55
Treppide pinnakatted 553
Astmete epokatted ja pinnakõvendid Epoksmastiksist põrand paksusega 10mm
127
m2
56
Põrandad ja põrandakatted 562
Põrandatasandus Betoonist V20/25; B25, tasanduskiht kalde
andmiseks 8
m2
Betoonist C20/25; B25, tasanduskiht 20mm
392
m2
Betoonpõrandate
lihvimine (silendamine)
650
m2
565
Plaatpõrandad Keraamilistest plaatides, Paradyz Iowa 300x300mm põrandad Vetoniididst tasandusega
80
m2
567
Sooja-, heli- ja hüdroisolatsioon Horisontaalne hüdroisolatsioon Xypex Concentrate
80
m2
568
Rullmaterjalist põrandakatted, vaibad PVC kate Tarkett
Sommer Linosom
Veneto 2,5mm koos aluskatte ja liistudega
650
m2
57
Eriruumide pinnakatted 571
Treppide viimistlus külgedelt, trepimarsside ja podestide alt Betoonpindade värvimine akrülaatvärviga
60
m2
6
SISUSTUS , INVENTAR JA SEADMED 61
Sisustus ja mööbel 612
Mööbel Lasteaia tüüpsisustus
1
kmpl
62
Inventar Dušisegisti
Oras Safira
Classic 2147 ja torustiku paigaldamine
3
kmpl
WC
poti (Tšehhi) ja torustike paigaldus
3
kmpl
Valamu Ido Aniara, segisti Oras 280, torustike paigaldus
3
kmpl
Dušikardina hoidja,
kroom 3
tk
Dušikardinad
3
tk
Lasteaia köögisisustus ELECTROLUX
1
kmpl
Vedelseebi, paberkäteräti hoidjad, prügikorvid,
peegel 3
kmpl
Orbis
Apollo optiline suitsuandur + alus
44
tk
8
EHITUSPLATSI KORRALDUSKULUD 81
Ajutised ehitised ehitusplatsil 811
Soojakud ja olmeruumid Soojakute
laenutus 10tk
6
kuu
Välikäimlate laenutus 5tk
6
kuu
812
Teed ja laod Ajutised teed ja
platsid , paksusega kuni 300mm
1450 m2
815
Piirded ja reklaamtahvlid Ehituse ajutise piirde ja värava paigaldamine
275
m
Metallist reklaami ja viitade alused, postid, ilma reklaami maksumuseta
1
tk
Liiklusmärkide paigaldamine (keskmine)
1
tk
82
Ajutised tehnosüsteemid 823
Valgustus Ajutised valgustused ja liinid koos pärastise eemaldamisega
110
jm
824
Side ja infosüsteemid Kommunaalteenused 6 kuud
900
m2
87
Veod 874
Jäätmekäitlus Konteineri 20m3 laenutus üks ööpäev+väljakutse
150
ööpäev
Jäätmete vedu konteineriga 20m3 koos jäätmete sorteerimisega
22
kord
9
EHITUSPLATSI ÜLDKULUD 91
Juhtimiskulud 913
Abitööd Mitmesugused abitööd
120
tund
915
Valve Objekti valve
4320
tund
Järelvalve
6
kuu
92
Kulud abistavatele tegevustele 921
Mõõtmine Hoonete, rajatiste telgede mahamärkimine,
geodeetiline mõõdistus
0,12
ha
Telgede, paigalduskoha mahamärkimine
16
tund
925
Lõplik koristamine Objekti koristustööd koos prügimäe maksumusega
40
tund

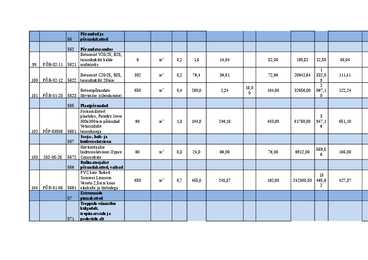

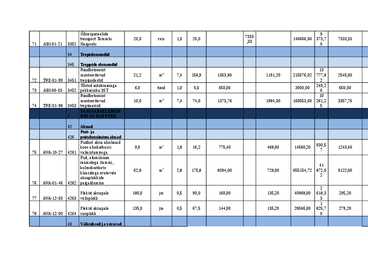

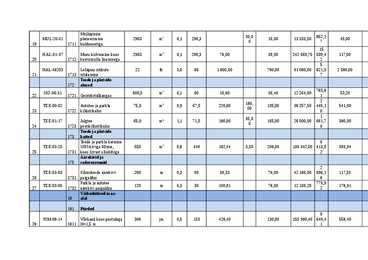

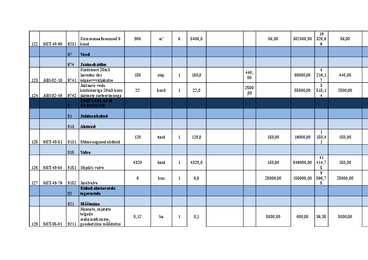

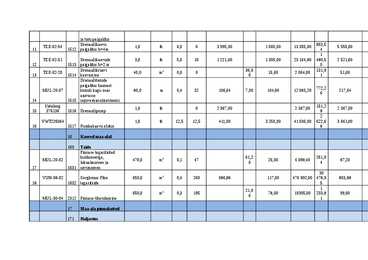

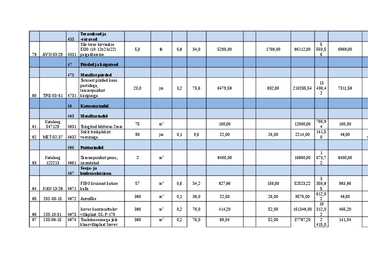

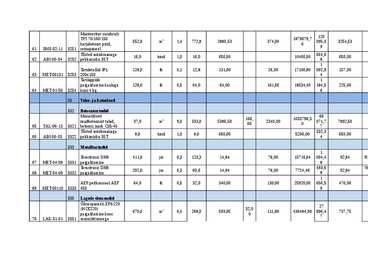

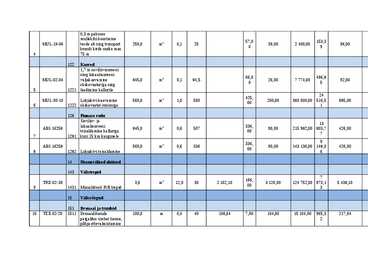

2.3. Detail-eelarvetabel
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Jrk nr
Tähis
Kood
Nimetus
Maht
Ühik
Ajanorm
Ajakulu
Materjal (kr)
Masinad (kr)
Töötasu (kr)
Kokku (kr)
Kokku EUR
Ühiku hind (kr)
Märkused
1
VÄLISRAJATISED 11
Ettevalmistus ja lammutus 111
Ettevalmistus ja raadamine 1111 Ehitusplatsi ettevalmistamine (puude raie, võsa eemaldus jts.)
24
h
1,0
24
150,00
3 600,00
230,08
150,00
1
HAL-11062
1112
Kändude juurimine ja teisaldamine kuni 50 m kaugusele
5,0
känd
4,0
20
1 040,00
20 800,00
1 329,36
1 040,00
118
Raadamis- ja lammutusjäätmete vedu ja utiliseerimine 2
ABI-01-15
1181
Võsa ja puude äravedu
15,0
t
156,80
2 352,00
150,32
156,80
12
Hoonealune süvend 121
Pinnase koorimine 3
MUL-19-06
1211 0,3 m paksuse mullakihi koorimine hoone alt ning transport krundi kirde nurka max. 75 m
190,0
m3
0,1
19
57,00
39,00
1 824,00
116,57
96,00
4
MUL-19-06
0,3 m paksuse mullakihi koorimine teede alt ning transport krundi kirde nurka max. 75 m
250,0
m3
0,1
25
57,00
39,00
2 400,00
153,39
96,00
122
Kaeved 5
MUL-02-04
1221
1,7 m saviliivmoreeni ning lokaalmoreeni väljakaevamine ekskavaatoriga ning laadimine kallurile
845,0
m3
0,1
84,5
66,00
26,00
7 774,00
496,85
92,00
6
MUL-30-10
1222 Lubjakivi kaevamine ekskavaator-roxoniga
560,0
m3
1,0
560
425,00
260,00
383 600,00
24 516,51
685,00
128
Pinnase vedu 7
ABI-16258
1281
Saviliiv- ja lokaalmoreeni teisaldamine kalluriga kuni 15 km kaugusele
845,0
m3
0,6
507
336,00
90,00
215 982,00
13 803,77
426,00
8
ABI-16258
1282
Lubjakivi teisaldamine
560,0
m3
0,6
336
336,00
90,00
143 136,00
9 148,06
426,00
14
Hoonevälised ehitised 143
Välistrepid 9
TRE-02-30
1431
Monoliitsest R/B trepid
3,0
m3
12,0
36
2 152,10
166,00
3 120,00
124 752,30
7 973,13
5 438,10
15
Välisvõrgud 151
Drenaaž ja truubid 10
TEE-02-29
1511 Drenaažitorude paigaldus ümber hoone, põhja ettevalmistamine ja toru paigaldus
100,0
m
0,4
40
106,64
7,00
104,00
15 104,00
965,32
217,64
11
TEE-02-54
1512
Drenaažikaevu paigaldus h=4m
1,0
tk
6,0
6
3 995,00
1 560,00
13 355,00
853,54
5 555,00
12
TEE-02-51
1513
Drenaažikaevude paigaldus h=2 m
3,0
tk
5,0
15
1 221,60
1 300,00
23 164,80
1 480,50
2 521,60
13
TEE-02-20
1514
Drenaažikraavi kaevamine
40,0
m3
0,0
0
36,00
15,60
2 064,00
131,91
51,60
14
MUL-20-07
1515
Drenaažitorude paigaldus hoonest krundi kagu osas asuvasse sajuveekanalisatsiooni
80,0
m
0,4
32
106,64
7,00
104,00
12 083,20
772,26
217,64
15
Kataloog 376136
1516
Drenaažipump
1,0
tk
0
2 367,00
2 367,00
151,28
2 367,00
16
VWT226064
1517
Pumbakaevu ehitus
1,0
tk
12,5
12,5
411,00
3 250,00
41 036,00
2 622,68
3 661,00
16
Kaeved maa-alal 163
Täide 17
MUL-20-02
1631
Pinnase tagasitäited buldooseriga, lokaalmoreen ja savimoreen
470,0
m3
0,1
47
61,20
26,00
4 098,40
261,94
87,20
18
VUN-08-02
1632
Kergkruus Fibo tagasitäide
650,0
m3
0,4
260
686,88
117,00
476 892,00
30 478,95
803,88
MUL-30-04
2312
Pinnase tihendamine
650,0
m3
0,3
195
21,00
78,00
19305,00
1 233,81
99,00
17
Maa-ala pinnakatted 171
Haljastus 19
MUL-20-01
1711 Mullapinna planeerimine buldooseriga
2963
m2
0,1
296,3
30,00
15,00
13 333,50
852,17
45,00
20
HAL-01-07
1712 Muru külvamine koos kasvumulla lisamisega
2963
m2
0,1
296,3
78,00
39,00
242 669,70
15 509,42
117,00
21
HAL-48203
1713
Lehtpuu istikute istutamine
22
tk
3,0
66
1 800,00
780,00
91 080,00
5 821,07
2 580,00
172
Teede ja platside alused 22
ISO-06-31
1721
Geotekstiilkangas
600,0
m2
0,1
60
16,80
36,40
12 264,00
783,81
53,20
23
TEE-00-02
1722 Autotee ja parkla killustikalus
75,0
m3
0,9
67,5
226,60
180,00
135,00
38 257,50
2 445,10
541,60
24
TEE-01-17
1723 Jalgtee peenkillustikalus
65,0
m3
1,1
71,5
180,00
35,00
165,00
26 000,00
1 661,70
380,00
173
Teede ja platside katted 25
TEE-03-20
1731 Teede ja parkla katmine UNI-kiviga 60mm, koos liivast aluskihiga
550
m2
0,8
440
182,44
3,50
208,00
100 342,00
6 413,02
393,94
175
Äärekivid ja sadeveerennid 26
TEE-03-03
1731
Kõnniteede äärekivi paigaldus
200
m
0,3
60
39,33
78,00
42 186,00
2 696,18
117,33
27
TEE-03-00
1732 Parkla ja autotee äärekivi paigaldus
120
m
0,3
36
100,91
78,00
12 109,20
773,92
178,91
18
Väikeehitised maa-alal 181
Piirded 28
PIM-08-14
1811
Võrkaed koos postidega H=1,5 m
306
jm
0,5
153
428,40
130,00
150 980,40
9 649,41
558,40

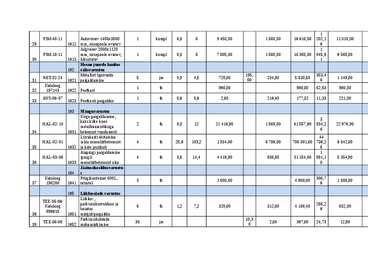

29
PIM-40-11
1812 Autovärav 1400x3500 mm, sissepoole avanev
1
kompl
6,0
6
9 450,00
1 560,00
18 810,00
1 202,18
11 010,00
30
PIM-10-11
1813 Jalgvärav 2000x1120 mm, sissepoole avanev, lukustatav
1
kompl
6,0
6
7 005,00
1 560,00
16 365,00
1 045,91
8 565,00
182
Hoone juurde kuuluv välisvarustus 31
MIT-02-24
1821 Metallist lipuvarda paigaldamine
5
jm
0,9
4,5
720,00
195,00
234,00
5 530,50
353,46
1 149,00
32
Kataloog 197143
1822
Postkast
1
tk
980,00
980,00
62,63
980,00
33
AVS-08-07
1823
Postkasti paigaldus
1
tk
0,8
0,8
2,60
218,40
177,32
11,33
221,00
183
Mänguvarustus 34
HAL-02-10
1831
Kiige paigaldamine, kaks kiike koos metallraamistikuga betoonist vundament.
2
tk
6,0
12
21 418,90
1 560,00
61 557,80
3 934,26
22 978,90
35
HAL-02-01
1832 Liivakasti ehitamine (alus monoliitbetoonist ja kate puidust)
4
tk
25,8
103,2
1 934,00
6 708,00
700 001,60
44 738,26
8 642,00
36
HAL-03-06
1833
Aiapingi paigaldamine (pingil monoliitbetoonist alus
4
tk
3,6
14,4
4 418,90
936,00
31 154,00
1 991,10
5 354,90
184
Jäätmehooldusvarustus 37
Kataloog 196200
1841
Prügikonteiner 600L, ratastel
3
tk
1 600,00
4 800,00
306,78
1 600,00
185
Liiklusalade varustus 38
TEE-06-08/ Kataloog 998810
1851 Liiklus-, parkimiskorralduse ja hoiatus märgid/paigaldus
6
tk
1,2
7,2
320,00
312,00
4 166,40
266,28
632,00
39
TEE-06-09
1852 Parkimiskohtade mahamärkimine
30
jm
10,30
2,60
387,00
24,73
12,90
40
MIT-03-24
1853 Jalgrattastatiiv 8-kohaline
1
tk
2,0
2,0
2 500,00
520,00
3 020,00
193,01
3 020,00
2
ALUSED JA VUNDAMENDID 21
Röstvärgid ja taldmikud 211
Liiv- ja killustikalused 41
VUN-06-02
2111 Killustikust alused, tihendamisega
495,0
m3
0,7
346,5
198,00
21,00
182,00
168349,50
10 759,49
401,00
212
Betoontarindid 42
VUN507-15
2121
Raudbetoonist alusvundamendid betooni mark B30 550x550x400 mm
1,21
m3
7
8,47
3522,10
166,00
1820,00
21083,16
1 347,46
5508,10
43
VUN507-15
2122
Raudbetoonist alusvundamendid betooni mark B30 600x600x400 mm
0,44
m3
7
3,08
3522,10
166,00
1820,00
7666,60
489,99
5508,10
44
VUN507-15
2123
Raudbetoonist alusvundamendid betooni mark B30 400x13300x400 mm
2,13
m3
7
14,91
3522,10
166,00
1820,00
37113,33
2 371,97
5508,10
45
VUN507-15
2124
Raudbetoonist alusvundamendid betooni mark B30 700x5820x400 mm
1,63
m3
7
11,41
3522,10
166,00
1820,00
28401,28
1 815,17
5508,10
46
VUN507-15
2125
Raudbetoonist alusvundamendid betooni mark B30 600x32940x400 mm
8,00
m3
7
56,0
3522,10
166,00
1820,00
139392,80
8 908,82
5508,10

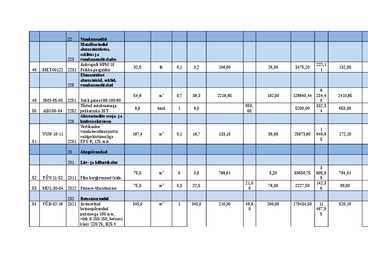

213
Metalltarindid 47
MET-00122
2131
Ankrupolt HPM 16 Peikko paigaldus
52,0
tk
0,1
5,2
106,00
26,00
5647,20
360,92
132,00
22
Vundamendid 223
Metalltarindid alusmüüritistes, soklites ja vundamenditalades 48
MET-00122
2231
Ankrupolt HPM 16 Peikko paigaldus
32,0
tk
0,1
3,2
106,00
26,00
3475,20
222,11
132,00
225
Elementidest alusmüürid, soklid, vundamenditalad 49
SMS-05-03
2251
Sokli paneel 80/100/80
54,8
m2
0,7
38,3
2218,85
192,00
128840,44
8 234,40
2410,85
50
ABI-00-04
2252
Tõsted autokraanaga pekkaniska 35T
8,0
tund
1
8,0
650,00
5200 ,00
332,34
650,00
226
Alustarindite sooja- ja hüdroisolatsioon 51
VUN-10-11
2261
Vertikaalne vundamendisoojustus vahtpolüstürooliga EPS-R, 125 mm
187,4
m2
0,1
18,7
133,10
39,00
25673,80
1 640,85
172,10
23
Aluspõrandad 231
Liiv- ja killustikalus 52
PÕV-11-52
2311
Fibo kergkruusast täide
75,0
m3
0
0,0
788,81
5,20
59550,75
3 805,99
794,01
53
MUL-30-04
2312
Pinnase tihendamine
75,0
m3
0,3
22,5
21,00
78,00
2227,50
142,36
99,00
232
Betoontarindid 54
PÕB-02-18
2321
Armeeritud betoonpõrandad paksusega 100 mm, võrk 6-150/150, betooni klass C20/25; B25 + Betoonipump
345,0
m2
1
345,0
210,30
49,80
260,00
179434,50
11 467,95
520,10

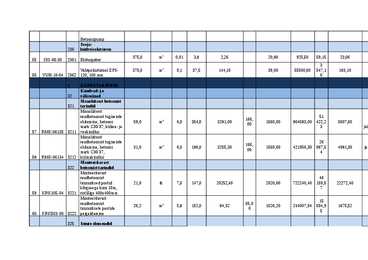

236
Sooja-hüdroisolatsioon 55
ISO-06-30
2361
Ehituspaber
375,0
m2
0,01
3,8
2,26
20,80
925,50
59,15
23,06
56
VUN-10-04
2362
Vahtpolüstürool EPS-120, 100 mm
375,0
m2
0,1
37,5
144,10
39,00
55500,00
3 547,10
183,10
3
KANDETARINDID 32
Kandvad- ja välisseinad 321
Monoliitsest betoonist tarindid 57
RMK-06135
3211
Monoliitsest raudbetoonist tugiseinte ehitamine, betooni mark C30/37, külma- ja veekindlus
59,0
m3
6,0
354,0
3281,00
166,00
1560,00
804583,00
51 422,23
5007,00
Keldri seinad, keldri jäikusdiafragma
58
RMK-06134
3212
Monoliitsest raudbetoonist tugiseinte ehitamine, betooni mark C30/37, külmakindlus
31,0
m3
6,0
186,0
3255,30
166,00
1560,00
421950,30
26 967,54
4981,30
Hoone jäikusseinad
322
Monteeritavast betoonist tarindid 59
KRK105-04
3221
Monteeritavast raudbetoonist täisnurksed postid kõrgusega kuni 10m, ristlõige 400x400mm
21,0
tk
7,0
147,0
20252,40
2020,00
722240,40
46 159,57
22272,40
60
KRK503-00
3222 Monteeritavast raudbetoonist täisnurksete postide paigaldamine
26,2
m3
5,8
152,0
84,32
65,00
1526,20
244007,94
15 594,95
1675 ,52
325
Seinte elemendid 61
SMS-02-11
3251
Monteeritav sandwich TPI 70/100/150 harjabetoon pind, seinapaneel
552,0
m2
1,4
772,8
2880,53
374,00
1879079,76
120 095,09
3254,53
62
ABI-00-04
3252
Tõsted autokraanaga pekkaniska 35T
16,0
tund
1,0
16,0
650,00
10400,00
664,68
650,00
63
MET-00131
3253
Taridetailid JPL 200x150
128,0
tk
0,1
12,8
131,00
26,00
17100,80
1 092,94
157,00
64
MET-01-50
3254
Tarilappide paigaldamine kaaluga kuni 4 kg
128,0
tk
0,5
64,0
64,00
161,60
18534,40
1 184,56
225,60
33
Vahe- ja katuslaed 332
Betoontarindid 65
TAL-06-13
3321
Monoliitsest raudbetoonist talad, betooni mark C35/45
37,0
m3
9,0
333,0
5386,50
166,00
2340,00
1033798,50
66 071,77
7892,50
66
ABI-00-03
3322
Tõsted autokraanaga pekkaniska 35T
8,0
tund
1,0
8,0
650,00
5200,00
332,34
650,00
333
Metalltarindid 67
MET-04-09
3331
Terastrossi DN8 paigaldamine
411,0
jm
0,3
123,3
14,84
78,00
15716,64
1 004,48
92,84
Ringsarrus
68
MET-04-09
3332 Terastrossi DN8 paigaldamine
202,0
jm
0,3
60,6
14,84
78,00
7724 ,48
493,68
92,84
Vuugisarrus
69
MET-00110
3333
AEP peitkonsool AEP 450
64,0
tk
0,5
32,0
340,00
130,00
25920,00
1 656,59
470,00
335
Lagede elemendid 70
LAE-01-01
3351
Õõnespaneeli EP6/220 (HCE220) paigaldamine koos monoliitimisega
670,0
m2
0,4
268,0
593,95
32,00
111,80
436484,90
27 896,47
737,75
71
ABI-01-21
3352
Õõnespaneelide transport Tamsalu Haapsalu
20,0
reis
1,0
20,0
7333,33
146666,60
9 373,70
7333,33
34
Trepielemendid 345
Treppide elemendid 72
TRE-01-99
3451
Raudbetoonist monteeritavad trepipodestid
21,2
m3
7,4
156,9
1353,80
1191,20
215576,02
13 777,82
2545,00
73
ABI-00-03
3452
Tõsted autokraanaga pekkaniska 35T
6,0
tund
1,0
6,0
650,00
3900,00
249,26
650,00
74
TRE-01-98
3453
Raudbetoonist monteeritavad trepimarsid
10,0
m3
7,4
74,0
1373,76
1984,00
160553,60
10 261,25
3357,76
4
FASSAADIELEMENDID JA KATUSED 42
Aknad 426
Puit- ja puitalumiiniumaknad 75
AVA-10-27
4261
Puidust akna aluslauad koos aluskarkassi valmistamisega
9,0
m2
1,8
16,2
775,40
468,00
14560,20
930,57
1243,40
76
AVA-01-46
4262
Puit, alumiinium raamidega (tamm), kolmekordsete klaasidega avatavate aknaplokkide paigaldamine
62,8
m2
2,8
175,8
8394,00
728,00
655154,72
41 872,02
9122,00
77
AVA-12-03
4263
Plekist aknapale välisplekk
180,0
jm
0,5
90,0
160,00
135,20
40968,00
2 618,33
295,20
78
AVA-12-00
4264
Plekist aknapale siseplekk
135,0
jm
0,5
67,5
144,00
135,20
28566,00
1 825,70
279,20
43
Välisuksed ja väravad 433
Terasuksed ja -väravad 79
AVU-03-29
4331
Sile teras turvaukse EI30 (10-12x21x22) paigaldamine
5,0
tk
6,8
34,0
5200,00
1768,00
86112,00
5 503,56
6968,00
47
Piirded ja käiguteed 473
Metallist piirded 80
TRE-03-61
4731
Terasest piirded koos postidega, tammepuidust käsipuuga
23,0
jm
3,2
73,6
6479,58
832,00
210265,54
13 438,42
7311,58
48
Katusetarindid 483
Metalltarindid 81
Kataloog 547129
4831
Tsingitud lehtteras 2mm
75
m2
160,00
12000,00
766,94
160,00
Pärlini
plekk 82
MET-02-37
4832 Sokli tsinkplekist veeninaga
90
jm
0,1
9,0
22,00
26,00
2214 ,00
141,50
48,00
Pärlini veenina
486
Puittarindid 83
Kataloog 122213
4861
Tammepuidust pruss, immutatud
2
m3
8400,00
16800,00
1 073,72
8400,00
487
Sooja- ja hüdroisolatsioon 84
KAV-13-28
4871
FIBO kruusast katuse kalle
57
m3
0,6
34,2
827,86
156,00
52523,22
3 356,85
983,86
85
ISO-06-15
4872
Aurutõke
380
m2
0,1
38,0
22,60
26,00
9576,00
612,02
48,60
86
ISS-10-31
4873
Isover koormusttaluv villaplaat OL-P-170
380
m2
0,2
76,0
414,20
52,00
161348,00
10 312,02
466,20
87
ISS-08-15
4874
Tuulutussoonega jäik klaasvillaplaat Isover OL-TOP 30 mm
380
m2
0,2
76,0
89,04
52,00
37787,20
2 415,04
141,04
488

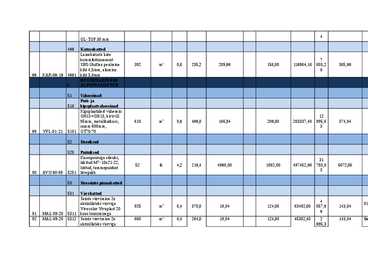

Katusekatted 88
KAR-08-18
4881
Lamekatuste kate kummibituumenist SBS-Uniflex pealmine kiht 4,5mm, alumine kiht 3,0mm
392
m2
0,6
235,2
209,88
156,00
118964,16
7 603,20
365,88
5
RUUMITARINDID JA PINNAKATTED 51
Vaheseinad 516
Puit- ja kipsplaatvaheseinad 89
VPL-01-21
5161
Kipsplaatidest vahesein GN13+GN13, kivivill 95mm, metallkarkass, samm 600mm, GT70/70
610
m2
0,8
488,0
166,94
208,00
203337,40
12 995,63
374,94
52
Siseuksed 525
Puituksed 90
AVU-80-69
5251
Kasespooniga sileuks, lakitud M7-10x21-22, liistud, tammepuidust lävepakk
52
tk
4,2
218,4
4980,00
1092,00
497452,80
31 793,03
6072,00
53
Siseseinte pinnakatted 531
Värvkatted 91
MAL-09-20
5311
Seinte värvimine 2x akrüüllateks värviga Vivacolor Vivaplast 20 koos toonimisega
925
m2
0,4
370,0
19,04
124,00
63492,00
4 057,88
143,04
Kipsvahesein
92
MAL-09-20
5312
Seinte värvimine 2x akrüüllateks värviga Vivacolor Vivaplast 20 koos toonimisega
660
m2
0,4
264,0
19,04
124,00
45302,40
2 895,35
143,04
Bet. Seinad
93
MAL-19-01
5313
Seinte paremakvaliteediline värvimine EPO värviga koos kruntimisega
282
m2
0,3
84,6
208,50
117,80
68762,88
4 394,75
326,30
Trepikoda
534
Krohv- ja tasandus 94
MAV-08-65
5341
Seinte lauspahteldus, kolm korda
925
m2
0,7
647,5
33,75
217,00
171726,25
10 975,31
250,75
535
Plaatkatted 95
VOV-00-42
5351
Niisketes ruumides pindade vooderdamine plaatidega Ragno Mattone 200x200, koos aluspindade ettevalmistamise ja niiskustõkke paigaldamisega
297
m2
1,7
504,9
309,40
527,00
357974,10
22 878,71
836,40
54
Lagede pinnakatted 541
Värvkatted 96
KOV-02-06
5411
Paneellagede viimistlemine värvi alla
720
m2
0,3
216,0
12,68
88,40
28224,00
1 803,84
101,08
97
MAL-18-02
5411
Lagede värvimine 2 korda niiskuskindla värviga Vivacolor
36
m2
0,4
14,4
22,80
148,80
2963,52
189,40
171,60
Trepikoja lagi
55
Treppide pinnakatted 553
Astmete epokatted ja pinnakõvendid 98
PÕE-02-05
5531
Epoksmastiksist põrand paksusega 10mm
127
m2
0,6
76,2
663,00
169,00
97078,80
6 204,47
832,00
Trepid + trepikoja põrand
56
Põrandad ja põrandakatted 562
Põrandatasandus 99
PÕB-02-11
5621
Betoonist V20/25; B25, tasanduskiht kalde andmiseks
8
m2
0,2
1,6
14,04
52,00
195,52
12,50
66,04
100
PÕB-02-12
5622
Betoonist C20/25; B25, tasanduskiht 20mm
392
m2
0,2
78,4
38,61
72,80
20842,64
1 332,09
111,41
101
PÕB-01-20
5623
Betoonpõrandate lihvimine (silendamine)
650
m2
0,4
260,0
2,24
16,00
104,00
32656,00
2 087,10
122,24
565
Plaatpõrandad 102
PÕP-03936
5651
Keraamilistest plaatides, Paradyz Iowa 300x300mm põrandad Vetoniididst tasandusega
80
m2
1,3
104,0
248,10
403,00
61760,00
3 947,18
651,10
567
Sooja-, heli- ja hüdroisolatsioon 103
ISO-05-26
5672
Horisontaalne hüdroisolatsioon Xypex Concentrate
80
m2
0,3
24,0
88,00
78,00
8912,00
569,58
166,00
568
Rullmaterjalist põrandakatted, vaibad 104
PÕR-01-06
5681
PVC kate Tarkett Sommer Linosom Veneto 2,5mm koos aluskatte ja liistudega
650
m2
0,7
455,0
245,37
182,00
242300,50
15 485,82
427,37
57
Eriruumide pinnakatted 571
Treppide viimistlus külgedelt, trepimarsside ja podestide alt 105

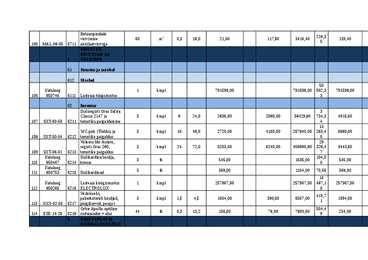

MAL-08-05
5711
Betoonpindade värvimine akrülaatvärviga
60
m2
0,3
18,0
21,60
117,80
3416,40
218,35
139,40
6
SISUSTUS, INVENTAR JA SEADMED 61
Sisustus ja mööbel 612
Mööbel 106
Kataloog 850746
6111
Lasteaia tüüpsisustus
1
kmpl
791598,00
791598,00
50 592,33
791598,00
62
Inventar 107
SXT-60-50
6211
Dušisegisti Oras Safira Classic 2147 ja torustiku paigaldamine
3
kmpl
8
24,0
2836,60
2080 ,00
58429,80
3 734,34
4916,60
108
SXT-50-04
6212
WC poti (Tšehhi) ja torustike paigaldus
3
kmpl
16
48,0
2720,00
4160,00
207840,00
13 283,40
6880,00
109
SXT-06-01
6213
Valamu Ido Aniara, segisti Oras 280, torustike paigaldus
3
kmpl
24
72,0
3203,60
6240,00
458890,80
29 328,47
9443,60
110
Kataloog 850467
6214
Dušikardina hoidja, kroom
3
tk
545,00
1635,00
104,50
545,00
111
Kataloog 850753
6215
Dušikardinad
3
tk
368,00
1104,00
70,56
368,00
112
Kataloog 850266
6216
Lasteaia köögisisustus ELECTROLUX
1
kmpl
257967,00
257967,00
16 487,10
257967,00
113
XXS-02-56
6217
Vedelseebi, paberkäteräti hoidjad, prügikorvid, peegel
3
kmpl
1,5
4,5
1604,00
390,00
6567 ,00
419,71
1994,00
114
ESE-14-26
6218
Orbis Apollo optiline suitsuandur + alus
44
tk
0,3
13,2
156,00
78,00
7893,60
504,49
234,00
8
EHITUSPLATSI KORRALDUSKULUD 81

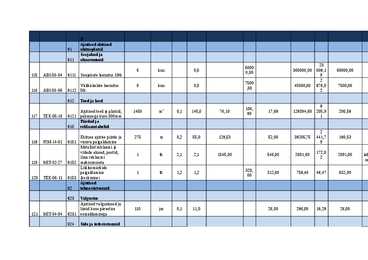

Ajutised ehitised ehitusplatsil 811
Soojakud ja olmeruumid 115
ABI-03-04
8111 Soojakute laenutus 10tk
6
kuu
0,0
60000 ,00
360000,00
23 008,19
60000,00
116
ABI-03-06
8112
Välikäimlate laenutus 5tk
6
kuu
0,0
7500 ,00
45000,00
2 876,02
7500,00
812
Teed ja laod 117
TEE-05-10
8121
Ajutised teed ja platsid, paksusega kuni 300mm
1450
m2
0,1
145,0
76,10
106,80
17,68
128394,60
8 205,91
200,58
815
Piirded ja reklaamtahvlid 118
PIM-14-01
8151
Ehituse ajutise piirde ja värava paigaldamine
275
m
0,2
55,0
128,53
52,00
38205,75
2 441,79
180,53
119
MIT-02-27
8152
Metallist reklaami ja viitade alused, postid, ilma reklaami maksumuseta
1
tk
2,1
2,1
1545,00
546,00
2691,60
172,02
2091,00
Objekti informatsiooni-
tahvel 120
TEE-06-11
8153
Liiklusmärkide paigaldamine (keskmine)
1
tk
1,2
1,2
320,00
312,00
758,40
48,47
632,00
82
Ajutised tehnosüsteemid 823
Valgustus 121
MIT-04-04
8231 Ajutised valgustused ja liinid koos pärastise eemaldamisega
110
jm
0,1
11,0
26,00
286,00
18,28
26,00
824
Side ja infosüsteemid 122
MIT-49-90
8231
Kommunaalteenused 6 kuud
900
m2
6
5400,0
56,00
302400,00
19 326,88
56,00
87
Veod 874
Jäätmekäitlus 123
ABI-02-10
8741
Konteineri 20m3 laenutus üks ööpäev+väljakutse
150
ööp.
1
150,0
440,00
66000 ,00
4 218,17
440,00
124
ABI-02-49
8742
Jäätmete vedu konteineriga 20m3 koos jäätmete sorteerimisega
22
kord
1
22,0
2500,00
55000,00
3 515,14
2500,00
9
EHITUSPLATSI ÜLDKULUD 91
Juhtimiskulud 913
Abitööd 125
MIT-49-51
9131
Mitmesugused abitööd
120
tund
1
120,0
150,00
18000 ,00
1 150,41
150,00
915
Valve 126
MIT-49-64
9151
Objekti valve
4320
tund
1
4320,0
150,00
648000,00
41 414,75
150,00
127
MIT-49-78
9152
Järelvalve
6
kuu
1
6,0
25000,00
150000,00
9 586,75
25000,00
92
Kulud abistavatele tegevustele 921
Mõõtmine 129
MIT-05-01
9211
Hoonete, rajatiste telgede mahamärkimine, geodeetiline mõõdistus
0,12
ha
1
0,1
5000,00
600,00
38,35
5000,00
130
MIT-05-19
9212
Telgede, paigalduskoha mahamärkimine
16
tund
1
16,0
360,00
5760,00
368,13
360,00
925
Lõplik koristamine 131
ABI-03-27
9251
Objekti koristustööd koos prügimäe maksumusega
40
tund
0,5
20,0
150,00
75,00
4500,00
287,60
225,00
Materjal kokku 7 544 807,22 EEK / 482 201,07 EUR
Masinad kokku 2 959 897,79 EEK / 189 171,94 EUR
Tööjõud kokku 6 959 833,31 EEK / 444 814,42 EUR
KOKKU 17 100 538,32 EEK / 1 092 923,60 EUR
2.4. Koond-eelarvetabel
Kood Nimetus Kokku EEK Kokku EUR Ühiku hind EEK 1
VÄLISRAJATISED
11
Etevalmistus ja lammutus
26 752,00
1 709,76
1 346,80
12
Hoonealune süvend
754 716,00
48 235,14
1 821,00
14
Hoonevälised ehitised
124 752,30
7 973,13
5 438,10
15
Välisvõrgud
109 174,00
6 977,49
14 591,48
16
Kaeved maa-alal
500 295,40
31 974,70
990,08
17
Maa-ala pinnakatted
578 241,90
36 956,39
4 406,98
18
Väikeehitised maa-alal
997 930,02
63 779,35
64 724,10
2
ALUSED JA VUNDAMENDID
21
Röstvärgid ja taldmikud
407 653,88
26 053,83
28 073,50
22
Vundamendid
163 189,44
10 429,71
3 364,95
23
Aluspõrandad
297 638,25
19 022,55
1 619,27
3
KANDETARINDID
32
Kandvad- ja välisseinad
411 7896,60
263 181,56
38 223,35
33
Vahe- ja katuslaed
167 1511,12
106 829,03
17 269,26
34
Trepielemendid
380 029,62
24 288,32
6 552,76
4
FASSAADIELEMENDID JA KATUSED
42
Aknad
739 248,92
47 246,62
10 939,80
43
Välisuksed ja väravad
86 112,00
5 503,56
6 968,00
47
Piirded ja käiguteed
210 265,54
13 438,42
7 311,58
48
Katusetarindid
411 212,58
26 281,27
10 613, 58
5
RUUMITARINDID JA PINNAKATTED
51
Vaheseinad
203 227,40
12 988,60
374,94
52
Siseuksed
497 452,80
31 793,03
6 072,00
53
Siseseinte pinnakatted
707 257,63
45 202,00
1 699,53
54
Lagede pinnakatted
31 187,52
1993,25
272, 68
55
Treppide pinnakatted
97 078,80
6 204,47
832,00
56
Põrandad ja põrandakatted
366 666,66
23 434,27
1 544,16
57
Eriruumide pinnakatted
3 416,40
218,35
139,40
6
SISUSTUS, INVENTAR JA SEADMED
61
Sisustus ja mööbel
791 598,00
50 592,33
791 598,00
62
Inventar
1 000 327,20
63 932,56
282 348,20
8
EHITUSPLATSI KORRALDUSKULUD
81
Ajutised ehitised ehitusplatsil
575 050,35
36 752,42
70 604,11
82
Ajutised tehnosüsteemid
302 686,00
19 345,16
82,00
87
Veod
121 000,00
7 733,31
2 940,00
9
EHITUSPLATSI ÜLDKULUD
91
Juhtimiskulud
816 000,00
52 151,91
25 300,00
92
Kulud abistavatele tegevustele
10 860,00
694,08
5 585,00
2.5. Ehitustööde üldmaksumus
Ehitustööde
üldmaksumus on 17 100 538,32 EEK / 1 092 923,60
EUR.
2.6. Kubatuurühiku maksumus
Hoone
kubatuur: 914,3 m2 *3,03 m = 2 770,329 m3
17 100 538,32
EEK / 2770,329 m3 = 6 172,8 EEK/m3
1 092 923,60
EUR / 2770,329 m3 = 394,51 EUR/m3
2.7. Üldpinna maksumus
Hoone
brutopind: 914,3 m2
17 100
538,92 EEK / 914,3 m2 = 18 703,42 EEK/ m2
1 092 923,60
EUR / 914,3 m2 = 1 195,37 EUR/ m2
Kõik kommentaarid
