Ehitusmaterjalide omadused (0)

EHITUSMATERJALIDE  OMADUSED
STANDARDID JA SERTIFIKAADID
•  Standardid on dokumendid, milledega kehtestatakse nõudmised toodetele või teenustele ning
nende vastavuse  määramiseks kasutatavad meetodid.
Standardite ülesandeks on piiritleda materjalide omadusi, nende omaduste määramise  meetodeid  ja
arendada uute kaasaegsete materjalide kasutamist.
•  Standardi kehtivusaeg on piiratud.
•  Materjali vastavust standardi nõuetele tõestab  sertifikaat , mis antakse välja akrediteeritud
organisatsiooni poolt
EHITUSMATERJALIDE ÜLDOMADUSED
•  Füüsikalised omadused
•  Mehaanilised omadused
•  Termilised omadused
•  Keemilised
•   Tehnoloogilised (kasutusomadused)
FÜÜSIKALISED OMADUSED
TIHEDUS
•  Tihedus (või mahumass) on materjali mahuühiku mass  looduslikus  olekus (koos pooridega)

𝑮
𝜸 =

𝟎
𝑽𝟎

Ühikud : g/cm3, kg/m3
G – aine mass; 𝑉0 –loomuliku struktuuriga (pooridega) materjali ruumala

•  Näiteid  mõningatest  ehitusmaterjali tihedustest:
o  klaasvill 30…50 kg/m3
o  puit 400…600 kg/m3
o   portlandtsement 1200…1300 kg/m3
o   tellis  1600…2000 kg/m3
o  teras 7850 kg/m3




KUUMSIN
1

Materjal
Tihedus, kg/m3
Graniit
2500-2700
Tihe lubjakivi  ( paekivi )
2400 -2600
Tavaline  raskebetoon
1800-2500
Kergebetoon
500-1800
Mullbetoon
300-900
Harilik tellis
1600-1800
Silikaattellis
1700-1900
Mullplast
15-200
Puit ( mänd , kuusk )
400-600
Saepuru
150-250
Teras
7850
Malm
7250
Vask
8900
Vesi
1000
Jää
900
Õhk
1,29
ERITIHEDUS
•  Eritihedus  (või  absoluutne  tihedus,  aine  tihedus,   erimass )  on  materjali  mahuühiku  mass
tihedas olekus (ilma poorideta)

𝑮
𝜸 = 𝑽

Ühikud: g/cm3, kg/m3
G-aine mass;V-tiheda,poorideta aine ruumala

•  Näiteks:
o  Portlandtsement  3100  kg/m3 so. 3,1 g/cm3;
o  teras 7,85 g/cm3; puhas vesi 1,0 g/cm3




KUUMSIN
2

POORSUS
•  Poorsus näitab kui suure % materjali kogumahust moodustavad  poorid , mis võivad olla avatud
või suletud.
•  Suletud  poorid  on  materjalis  olevad kinnised  mullid , mis ei ole omavahel ega  väliskeskkonnaga
ühendatud
•  Avatud poorid on korrapäratud üksteisega ühendatud tühemikud, mis täituvad immutamisel
veega
•  Poorid on täidetud  õhuga , veega või veeauruga.

𝛾 − 𝛾
𝑝 =
0 ×100%
𝛾

γ-eritihedus; γ0-materjali tihedus

Näiteks:
Materjal
Tihedus, kg/m3
Poorsus, %
Graniit
2500 – 2800
0,4 – 1,5
Lubjakivi
1700 – 2600
0,5 – 30
Marmor
2600 – 2900
0,5 - 20


•  Poorsus sõltub materjali mahukaalust nii näiteks
graniidil on p 90%.
•  Poorsus mõjutab materjalide soojajuhtivust, veeimavust, külmakindlust, tugevust.
•  Materjali püsivuse ja külmakindluse seisukohalt on eriti tähtis, et materjal ei omaks suurt lahtist
poorsust. Seega eristatakse kinnist ja lahtist poorsust.
•  Soojusisolatsiooni seisukohalt on paremad materjalid, mille  kinnine  poorsus on suur.
•  Pooride suuruse järgi jaotatakse:
1)  Juhuslikud poorid 1-10mm
2)  õhupoorid e. õõned >10m
3)   kapillaarid  sealjuures:
▪  makrokapillaarid >0,1 m toimub vee liikumine poorides;
▪  keskmised kapillaarid 0,02…0,1 m (vee liikumine poorides kapillaarjõudude mõjul)
▪  mikropoorid 0,001-0,02 m. (geeli-, adsorptsioonvesi,  kristallide  vaheline vesi ei liigu
tavalisel temperatuuril)
•  Pooride jaotust suuruse järgi saab määrata mitmel meetodil, millest  kaasajal levinumad:
▪   lämmastik  – poromeetria
▪  elavhõbe – poromeetria
veega küllastunud pooridest vee aurumisega.




KUUMSIN
3

VEEIMAVUS
•  Veeimavus on materjali võime imeda endasse vett, kui ta on vahetus kokkupuutes veega.
•  Kaaluline veeimavus näitab mitu % kuivab materjal muutub raskemaks, kui ta end vett täis imeb.
•   Mahuline  veeimavus näitab, mitu % moodustab sisseimetud vesi materjali kogumahust.
𝒈
𝒈
𝑾
𝒊𝒎𝒎 − 𝒈𝒌𝒖𝒊𝒗
𝒊𝒎𝒎 − 𝒈𝒌𝒖𝒊𝒗
𝒎 =
×𝟏𝟎𝟎%                      𝑾
×𝟏𝟎𝟎%
𝑽
𝒌 =
𝟎
𝒈𝒌𝒖𝒊𝒗
Wm – mahuline veeimavus; Wk – kaaluline veeimavus;
gkuiv  – materjali mass kuivalt; gmärg – materjali mass märjalt;
V0 – kuiva materjali ruumala koos pooridega

•  Mõned kaalulised veeimavused:
▪   Tihedad  tardkivimid
100%
Mahuline veeimavus aga ei ületa 100%.
HÜGROSKOOPSUS , TASAKAALUNIISKUS
•  Hügroskoopsus on materjali omadus imeda endasse niiskust õhust (vastand kuivavus).
•  Materjal niiskub siis kui  aururõhk  õhus (sõltub õhu niiskusest, rõhust ja temperatuurist) on suurem
aururõhust materjali pinnal (sõltub tema niiskusest ja temperatuurist). Vastupidisel juhul materjal
kuivab.
•  Kui materjal seisab kaua püsivas keskkonnas, siis saavutab ta tasakaaluniiskuse.
•  Seega: Materjali hügroskoopsuse mõõduks on tema tasakaaluniiskus.
•  Näiteks: puidu tasakaaluniiskus on 12-15%, harilikul tellisel 0,2-0,5%

MATERJALIDE  SORPTSIOON
•  Õhu  niiskusesisalduse  suurenedes  niiskub  ka  materjal  ja  vastupidi  –  õhu  niiskusesisalduse
vähenedes  materjal  kuivab.  Seda  nähtust  nimetatakse  sorptsiooniks  ja  sellekohast  niiskust
materjalis sorptsioonniiskuseks.
•  Niiskumise ja kuivamisega kaasnevad paljude materjalide mahumuutused, mille tagajärjeks võib
olla ehitise pragunemine.
•  Materjalide niiskusemahutavus on väga erinev:
▪  puit ja  kipsplaadid  võivad  sisaldada sorptsioonniiskust enam kui 150 kg/m3,
▪   betoon  ja silikaattellised 100 kg/m3,
▪  punased tellised  20 kg/m3,
▪   kergkruus ja vahtplastid ca 2 kg/m3 ja
▪   mineraalvill vähem kui 0,5 kg/m3

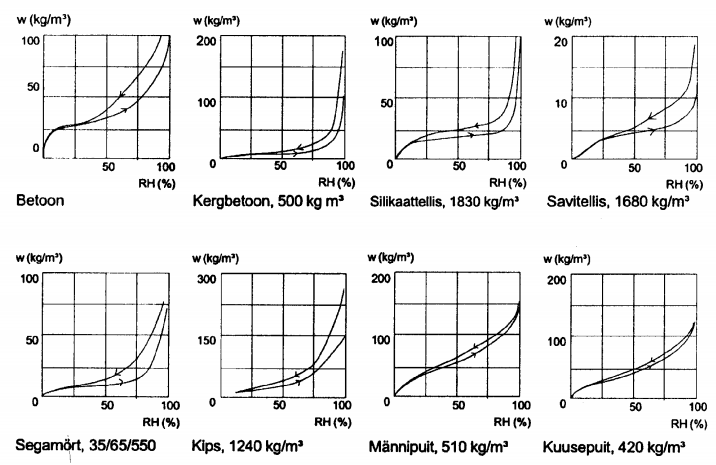

•  Mõnede materjalide sorptsioonikõverad:


KUUMSIN
4

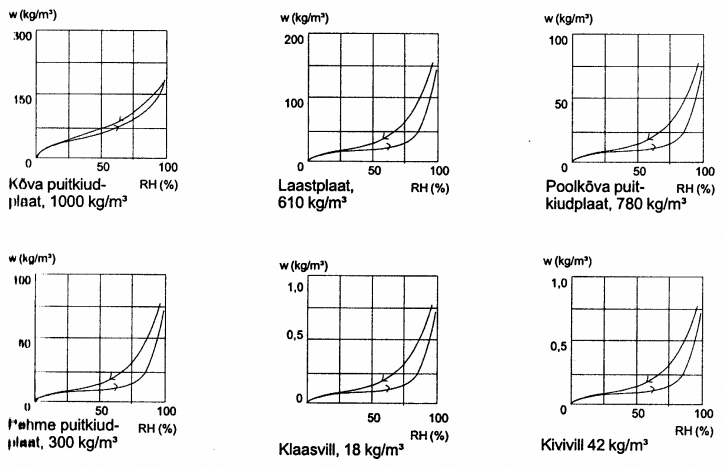

•  Mõnede materjalide adsorptsioonikõverad:





KUUMSIN
5

VEEKINDLUS
•  Materjali  veekindluseks  või  veetiheduseks  nimetatakse  materjali  omadust  takistada  vee
läbitingimist
•  Vastandmõiste on  veeläbilaskvus , mis sõltub materjali poorsusest ja pooride  kujust  (kas avatud või
suletud)
•  Veekindluse nõue võib olla nii kvalitatiivne kui ka  kvantitatiivne .
▪  Kvalitatiivne:  (vee  mitteläbitavus  kindla  veesamba  juures)  katusekattematerjali
katsetamine toimub 50mm veesamba rõhu juures,  kusjuures  materjal ei tohi 4-7 päeva
jooksul vett läbi lasta.
▪  Kvantitatiivne  (kui  palju  vett  materjal  ajaühikus  läbi   laseb ):  15  cm  paksune
hüdrotehniline  betoonkiht  peab  olema  8  h  jooksul  veekindel,  kui  veesamba  rõhk
temale on 0,2; 0,4; 0,6; 0,8 või 1,0 kuni 2,0 MPa
Kvantitatiivse  veekindluse  nõue  on  määratletud  filtratsioonikoefitsiendiga  so.  vee
hulgaga , mida katsekeha 1m2 surve all 1MPa võib läbi lasta ajaühikus (1 tunnis).

Klass
Vesitsementtegur
Veeimavus, massi%
Kf, cm/s*
W0,4
>0,6
>4,7 – 5,7
> 2x10-9 … 7x10-9
W0,6
>0,55
>4,2 – 4,7
> 6x10-10 … 2x10-9
W0,8
>0,45
Kuni 4,2
> 1x10-10 … 6x10-10



TERMILISED OMADUSED
KÜLMAKINDLUS
•  Külmakindlus  on  materjali  omadus  veega  küllastunud  olekus  taluda  paljukordset  vahelduvat
külmumist ja ülessulatamist vees ilma nähtavate murenemistunnusteta ja ilma tugevuse kaotuseta
Külmudes vee maht suureneb ca 10% võrra, mis avaldab poorsele materjalile lagundavat mõju.
•  Külmakindlust iseloomustatakse külmutustsüklite arvuga, mida ta talub kuni murenemistunnuste
ilmnemiseni või tugevuse  märgatava languseni.
•  Külmutustsükliks  nimetatakse  vees   immutatud   materjali  üht  külmutamist  ja  sellele   järgnevat
ülessulatamist vees.
•  Nõutav külmakindlus sõltub materjali kasutamise kohast; mida rohkem ilmastiku mõju all, seda
suuremat külmakindlust talt nõutakse. Näiteks harilikult telliselt nõutakse vähemalt 15 tsüklit,
kõnniteeplaadilt aga 100 tsüklit.




KUUMSIN
6

SOOJAJUHTIVUS
•  Soojajuhtivus on materjalide omadus juhtida soojust läbi enda.
•   Soojajuhtivuse   ühikuks  on   soojaerijuhtivus     (W/(m°C)  või  W/(mK)),  mis  näitab   soojusenergia
hulka, mis voolab läbi materjali kuubi, serva pikkusega 1m, 1 h jooksul, kui temperatuuride vahe
kuubi vastaspindadel on 1 °C.
•  Soojajuhtivus  sõltub  materjali  koostisest,  poorsusest,  tihedusest,  pooride   suurusest   ja  nende
eraldatusest, veesisaldusest ja ka keskmisest temperatuurist, mille juures  soojus üle kandub.
•  Ehituses oleneb see ka piirdetarindis soojustusmaterjali paigutusest(n ).
▪  Mida kergem ja poorsem on materjal, seda väiksem on tema soojajuhtivus.
▪  Peenpoorne materjal juhib soojust vähem kui jämepoorne (sama poorsuseprotsendi
juures).
▪   Kiuline  materjal (nt. puit) juhib soojust piki  kiudu  rohkem.
▪  Kristalse struktuuriga materjalide soojaerijuhtivus on mitu korda suurem, kui see on
keemilise koostisega amorfse  struktuuriga materjalidel.

•  Soojajuhtivuse seos tihedusega. Teades materjali  tihedust  on võimalik arvutada tema eeldatavat
soojaerijuhtivust järgmise valemiga:

  =   √𝟎, 𝟎𝟏𝟗𝟔 + 𝟎, 𝟐𝟐𝜸𝟐𝟎 − 𝟎, 𝟏𝟒
SOOJAERIJUHTIVUS

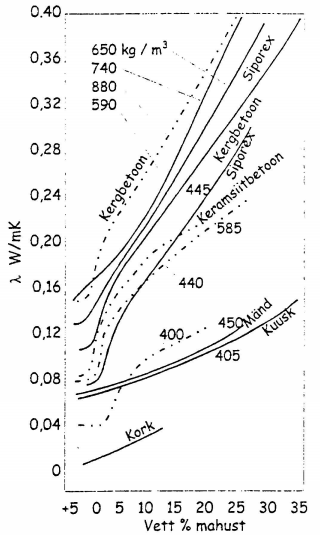

Materjali  niiskumisel  soojaerijuhtivus  suureneb.  Materjali  niiskumisel  tõrjub  vesi  kas  osaliselt  või
täielikult õhu materjali pooridest välja. Vee  sooja- erijuhtivus  on aga ligikaudu 20 korda suurem  kui
õhul . Vee külmumisel täituvad poorid jääga, mille soojaerijuhtivus ületab 4 korda vee ja kuni 100 korda
õhu soojaerijuhtivust.
Näiteks:
▪  Õhu sooja-erijuhtivus +10°C on 0,025 W/m °C
▪  Vee sooja-erijuhtivus +10 °C on 0,58 W/m °C
▪  Jää sooja-erijuhtivus 0°C on 2,2 W/m °C -10°C on 2,5
W/m °C

Soojaerijuhtivuse  sõltuvus  temperatuurist:
Temperatuuri
tõusuga
suureneb
materjali
soojaerijuhtivus.
Temperatuuride  vahemikus  0°-100°C  muutub  materjali  sooja-
erijuhtivus järgmise empiirilise valemi järgi:

𝒕 = 𝟎(𝟏 + 𝜷 ∙ 𝒕)

𝑡 − 𝑚𝑎𝑡𝑒𝑟𝑗𝑎𝑙𝑖 𝑠𝑜𝑜𝑗𝑎𝑒𝑟𝑖𝑗𝑢ℎ𝑡𝑖𝑣𝑢𝑠 𝑡𝑒𝑚𝑝. 𝑡°𝐶
𝑡 − 𝑚𝑎𝑡𝑒𝑟𝑗𝑎𝑙𝑖 𝑠𝑜𝑜𝑗𝑎𝑒𝑟𝑖𝑗𝑢ℎ𝑡𝑖𝑣𝑢𝑠 𝑡𝑒𝑚𝑝. 0°𝐶
𝛽 − 𝑡𝑒𝑔𝑢𝑟, 𝑚𝑖𝑙𝑙𝑒 𝑣ää𝑟𝑡𝑢𝑠 𝑜𝑛 0,0025
𝑡 − 𝑚𝑎𝑡𝑒𝑟𝑗𝑎𝑙𝑖 𝑡𝑒𝑚𝑝𝑒𝑟𝑎𝑡𝑢𝑢𝑟


KUUMSIN
7

MATERJALIKIHTIDE SOOJATAKISTUSED
Materjalikihi  soojatakistus
Soojaerijuhtivus
Materjal
Mahukaal kg/m3
W/(mK)
Soojatakistus
Kih paksus cm
m2K/W
Betoonid :
2400
2,10
15
0,07
raskebetoon
1000
0,49
30
0,60
kergbetoon
500
0,16
30
1,90
Müüritised:




paekivist
2600
2,00
70
0,35
silikaattellistes
2000
1,10
38
0,35



25
0,23
punastest tellistest
1800
0,81
38
0,47

1000
0,20
25
0,31
kergkruusplokkidest
500
0,16
30
1,50
gaasbetoonist
900
0,21
30
1,90
Kipsplaadid


1,3
0,06
Puitmaterjalid :
600
0,13


massiivpuit 15cm
800
0,15
15
1,15
puitlaastplaat
1000
0,17
2,5
0,17
puitkiudplaat


0,5
0,03
Soojustusmaterjalid:
50
0,05


mineraalvill


10
2,00



15
3,00



20
4,00

100
0,06
30
6,00
sama
50
0,04
10
1,67
vahtplast


5
1,25



10
2,50



15
3,75
SOOJAMAHTUVUS
•  Soojamahtuvus  on  materjali  omadus  neelata
sooja  tema  soojendamisel  ja  ära  anda  sooja
jahtumisel
•  Materjali  soojamahtuvust  iseloomustatakse
soojaerimahtuvusega c. See on soojahulk Q (J),
mis  on  tarvilik  1kg  antud  materjali
soojendamiseks 1ºC võrra.
•  Väga  suure  soojamahtuvusega  on  vedelikud.
Seepärast
niiskumisel
materjali
soojamahtuvus suureneb
•  Ruumide  piirdekonstruktsioonid  (eriti  perioodilise  kütte  korral)  peaks  omama  küllaldast
soojamahtuvust. See ühtlustab ruumide temperatuuri ööpäeva kestel.

𝑸 = 𝒄(𝒕𝟏 + 𝒕𝟐)


KUUMSIN
8

TULEKINDLUS
Tulekindlus on materjali omadus püsida sulamata kõrges temperatuuris.
Liigitatakse:
1)  tulekindlateks t° s> 1580  °C ( sulamistemperatuur )
2)   raskelt  sulavateks t° s=1350…1580 °C
3)  kergelt sulavateks t° s 2000oC(magnesiaalsed tooted)
Tulekindlate materjalide gruppi kuuluvad:
b)  tavalise tulekindlad materjalid tos 1580...1770oC (šamott)
c)  kõrge  tulekindlusega  materjalid  tos  1770...2000oC  (nn.  dinased  Al2O3  sisaldusega
materjalid)
d)   üli -tulekindlad tos > 2000oC (magnesiaalsed tooted)
Seega materjali tulekindluse mõõt on sulamistemperatuur.
Sulamistemperatuuri  (tos  –  sulamistemperatuur)  mõõdetakse   koonuse   vajumisega  aluspinnani.
Ehituskeraamika tooted, mis toodetakse tavalistest savidest (tellised,  kärgtellis , tühiktellis) kuuluvad
kergelt  sulavate  mat.  gruppi.  Raskelt  sulav  näit.  pottsepasavidest  tooted  ( keraamilised   plaadid,
kanalisatsiooni torud).




KUUMSIN
9

MEHAANILISED OMADUSED
Materjalide mehaanilised omadused iseloomustavad materjali käitumist välisjõudude toimel
Mehaanilised omadused jaotuvad erinevate materjalide puhul:
1)  Tugevusnäitajad  -  materjali  vastupanu  piiri  ehk  tugevust  (tähis  R  või  f;  ühik  kG/cm2  ,
N/mm2 , MPa) väljendatakse materjali purustava välisjõu (tähis Pmax ) kaudu, mille ühik
on kG, N.
2)   Deformatsioonid  ( strain  e. deformation) - välisjõu toimel võib muutuda materjali kuju st.
materjal  deformeerub.  Ka  jõu  mõjumise  viis  võib  olla  erinev,  seetõttu  on  erinevad  ka
materjalide deformatsioonid.
TUGEVUS
Tugevus  on  kehade  või  materjalide  võime  purunemata  taluda  pingeid,  mis  tekivad  mitmesuguste
koormuste tulemusena nagu näiteks soojuslikud, mehaanilised jms.
Samas võib mõjuv jõud võib olla nii staatiline (pidevalt kasvav) kui ka  dünaamiline  (löök-).
Tavaliselt  määratakse  tugevus  välisjõu  staatilisel  mõjutusel.  Sellised  jõud  mõjuvad  tavaliselt  risti
pinnaga või puutujasuunaliselt.
DEFORMATSIOON
Plastsed  ja elastsed deformatsioonid võivad üksteiseks üle minna olenevalt
mõjuva jõu suurusest. Nii näiteks terasvarda  tõmbamisel  tekib kuni  teatava
jõu  väärtuseni  elastne  deformatsioon  ( Hooke ´diagrammi  lineaarne
piirkond), jõu suurenedes hakkab materjal voolama st. jääv deformatsioon
suureneb välisjõudu suurendamata ( voolavus ).
Materjalid jaotatakse (deformeerumise järgi) habrasteks ja sitketeks:
a)  Sitketel  materjalidel  on  deformatsioonid  hästi  täheldatavad  (teras).  Nad  kas  pikenevad  või
lühenevad jõu mõjul enne purunemist.
b)  Habrastele materjalidele on omane puruneda ilma nähtavate deformatsioonideta (betoon).




KUUMSIN
10

SURVETUGEVUS
Survetugevus  on  ehitusmaterjalide  puhul  kõige  sagedamini  määratav  näitaja.  Survetugevusele
katsetatakse reeglina hapraid materjale, mis purunevad ilma nähtavate deformatsioonideta. Selliste
materjalide survetugevus on 5...20 korda suurem kui  tõmbetugevus . Ehitusmaterjalina töötavad nad
põhiliselt survele. Näiteks betoon.
Katselisel  määramisel  tuleb  arvestada   proovikeha   kuju  ja  suurust.  Survetugevust  kontrollitakse
enamasti kuubi või silindrikujuliste proovikehadega, mis surutakse mingi jõuseadme abil puruks. Seade
fikseerib purustava jõu suuruse, mille tähiseks on P või F ja mõõtühikuks N või kg.
𝑷
𝑹𝒔 = 𝑨
∗ Üℎ𝑖𝑘𝑢𝑑: 𝑁 𝑚𝑚2
⁄
= 𝑀𝑃𝑎 𝑣õ𝑖 (𝑣𝑎𝑛𝑒𝑚 𝑚õõ𝑡üℎ𝑖𝑘) 𝑘𝑔 𝑐𝑚3
⁄

𝑅𝑠 − 𝑝𝑖𝑖𝑟𝑡𝑢𝑔𝑒𝑣𝑢𝑠 𝑠𝑢𝑟𝑣𝑒𝑙 (𝑠𝑢𝑟𝑣𝑒𝑡𝑢𝑔𝑒𝑣𝑢𝑠) 1𝑁 𝑚𝑚2
⁄
= 1𝑀𝑃𝑎 ≈ 10 𝑘𝑔 𝑐𝑚3
⁄

𝑃 − 𝑝𝑢𝑟𝑢𝑠𝑡𝑎𝑣 𝑗õ𝑢𝑑, 𝑁 𝑣õ𝑖 𝑘𝑔
𝐴 − 𝑝𝑟𝑜𝑜𝑣𝑖𝑘𝑒ℎ𝑎 𝑟𝑖𝑠𝑡𝑙õ𝑖𝑘𝑒𝑝𝑖𝑛𝑑𝑎𝑙𝑎, 𝑚𝑚3 𝑣õ𝑖 𝑐𝑚3

SURVEKATSE

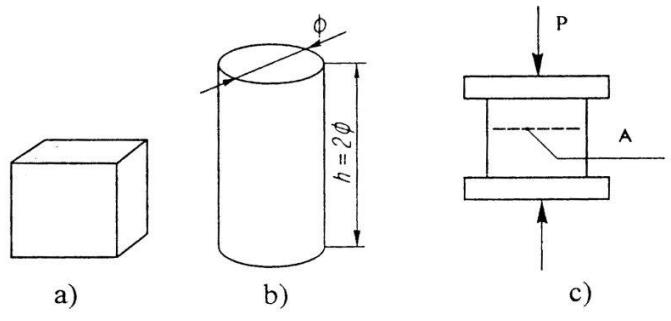

Survetugevuse  määramine: a- betoonist proovikuubil, b- betoonist proovisilindril, c- surveproovi skeem








𝑃 − 𝑝𝑢𝑟𝑢𝑠𝑡𝑎𝑣 𝑗õ𝑢𝑑, 𝑁 𝑣õ𝑖 𝑘𝑔
𝐴 − 𝑝𝑟𝑜𝑜𝑣𝑖𝑘𝑒ℎ𝑎 𝑟𝑖𝑠𝑡𝑙õ𝑖𝑘𝑒𝑝𝑖𝑛𝑑𝑎𝑙𝑎, 𝑚𝑚3 𝑣õ𝑖 𝑐𝑚3





KUUMSIN
11

TÕMBETUGEVUS
Tõmbetugevus  määratakse  materjalidele,  mis  pingete  tulemusena  deformeeruvad  tugevasti  enne
purunemist, näiteks teras, metallid, osa plastmasse.
Pingeteks  (stresses,  nimetatakse  aga  temperatuuri,  koormuse  jms.  muutusest  tekitanud  sisemiste
jõudude intensiivsust, mis on suunatud struktuuri säilitamisele.
𝑷
𝑹𝒕 = 𝑨
∗ Üℎ𝑖𝑘𝑢𝑑: 𝑁 𝑚𝑚2
⁄
= 𝑀𝑃𝑎 𝑣õ𝑖 𝑘𝑔 𝑐𝑚3
⁄

𝑃 − 𝑝𝑢𝑟𝑢𝑠𝑡𝑎𝑣 𝑗õ𝑢𝑑, 𝑁 𝑣õ𝑖 𝑘𝑔
𝐴 − 𝑣𝑎𝑟𝑑𝑎 𝑟𝑖𝑠𝑡𝑙õ𝑖𝑘𝑒 𝑝𝑖𝑛𝑑, 𝑚𝑚3 𝑣õ𝑖 𝑐𝑚3

TÕMBEKATSE
Tõmbejõudu rakendatakse tavaliselt proovikeha sümmeetriatelge pidi. Proovikeha on vardakujuline ja
see rebitakse pooleks.

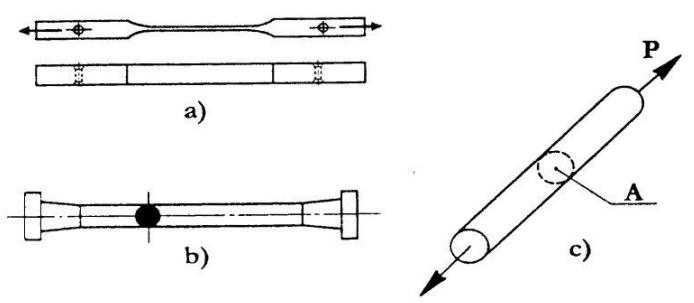

a- puidust proovikeha; b – metallist proovikeha; c- tõmbekatse skeem













KUUMSIN
12

PAINDETUGEVUS

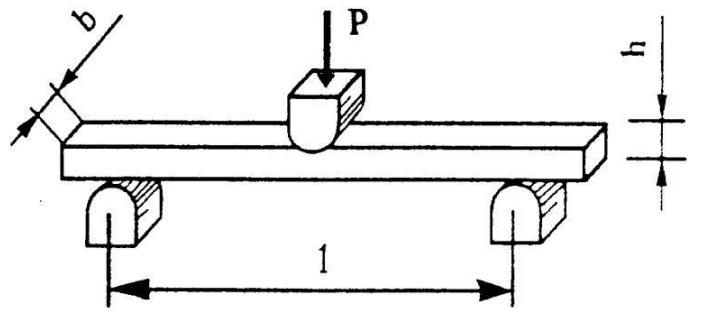

Paindetugevuse  määramisel on proovikeha talakujuline ja ta murtakse pooleks vastava seadme abil.
Tala alumised kiud pikenevad, ülemised lühenevad.
P   purustav jõud, N või kg,
l  tala tugede vahe, mm või cm
b - tala laius, mm või cm,
h - tala kõrgus, mm või cm





PAINDETUGEVUSE VALEM
See valem kehtib ristkülikulise põiklõikega tala puhul, millel on keskel üks koondatud koormus.
Katse tulemus sõltub mõningal määral ka  proovikehade  suurusest. Väiksemad proovikehad annavad
pinnaühiku  kohta  suurema  tugevuse.  Seepärast  on  proovikehade  mõõdud  normeeritud  või
kasutatakse paranduskoefitsiente.
𝑴
𝑹𝒑 = 𝑾
𝑃𝑙
𝑏ℎ2
𝑀 − 𝑚𝑎𝑘𝑠𝑖𝑚𝑎𝑎𝑙𝑛𝑒 𝑝𝑎𝑖𝑛𝑑𝑒𝑚𝑜𝑚𝑒𝑛𝑡
                            𝑊 − 𝑟𝑖𝑠𝑡𝑙õ𝑖𝑘𝑒 𝑣𝑎𝑠𝑡𝑢𝑝𝑎𝑛𝑢𝑚𝑜𝑚𝑒𝑛𝑡

4
6

𝟑𝑷 ∙ 𝒍
𝑹𝒑 = 𝟐𝒃𝒉𝟐
𝑃 − 𝑝𝑢𝑟𝑢𝑠𝑡𝑎𝑣 𝑗õ𝑢𝑑, 𝑁 𝑣õ𝑖 𝑘𝑔
𝑙 − 𝑡𝑎𝑙𝑎 𝑡𝑢𝑔𝑒𝑑𝑒 𝑣𝑎ℎ𝑒, 𝑚𝑚 𝑣õ𝑖 𝑐𝑚
𝑏 − 𝑡𝑎𝑙𝑎 𝑙𝑎𝑖𝑢𝑠, 𝑚𝑚 𝑣õ𝑖 𝑐𝑚
ℎ − 𝑡𝑎𝑙𝑎 𝑘õ𝑟𝑔𝑢𝑠, 𝑚𝑚 𝑣õ𝑖 𝑐𝑚





KUUMSIN
13

TUGEVUSE KAUDNE HINDAMINE
Tugevuse määramisel  kaudsete  meetoditega toimuvad katsed proovikeha purustamata. Materjal jääb
terveks, kuid meetodite täpsus on väiksem.
Meetodid jagunevad:
1)  Skleromeetria.  Skleromeetriaks  nimetakse  meetodit,  mille  puhul  põrkenurga  suurus
oleneb
materjali
tugevusest
Rs=F(a)
või
Rs=f(deformatsioon).
Näiteks
betoonkonstruktsioonis betooni tugevuse mittepurustaval määramisel nn  Schmidti  vasara
abil. Elastsele põrkele või plastsele deformatsioonile põhinev meetod. Tulemuse saamine
eeldab antud materjali jaoks eelnevalt koostatud kalibreerimiskõverat.
2)   Ultraheli  levimise kiiruse järgi. On teada, et homogeenses materjalis levib heli konstantse
kiirusega.  Materjalis  esinevate  defektide  korral  heli  levimise  kiirus  muutub,  sellel  faktil
põhineb  ultraheli  defektoskoopia.  Heli  sagedus  20…200Hz,  heli  kiirus  v=l/t,  kus  l  on
akustiline  baas ja t selle läbimiseks kulunud aeg.
3)  Resonantsmeetod  põhineb  materjali  läbiva  heli  sageduse  muutmisel,  kuni  see  langeb
kokku  omavõnkesagedusega.  Omavõnkesagedus  on  antud  materjalist  kindla  suurusega
proovikehale  iseloomulik  suurus.  Kui  näiteks  betoonist  proovikeha  allutada
külmutamisele-sulatamisele,  siis   tekkivad   proovikehasse  esialgu  mikropraod,  mida
pealispindsel vaatlemise ei näe, küll aga muutub omavõnkesagedus.

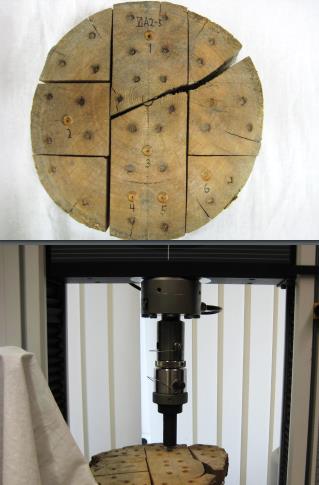

KÕVADUS
•  Kõvadus  on  materjali  võime  vastu  panna  teise  materjali
kriimustusele  või  sissetungimisele.  Kõvadusest  sõltub
materjali töödeldavus.
•  Homogeensete  kivimaterjalide  kõvadust  hinnatakse  Mohsi
skaala järgi, mille aluseks on 10 erikõvadusega mineraali: 1-
talk , 2- kivisool, 3-  kaltsiit , 4- fluoriit ehk sulapagu, 5- apatiit,
6- ortoklaas ehk põldpagu, 7-  kvarts , 8-  topaas , 9- korund, 10-
teemant . Kõvem  mineraal  kriimustab pehmemat.
•  Ehitusmaterjalide puhul hinnatakse materjali kõvadust mingi
kindla  mõõdetud  jõuga  kuuli  või   teraviku   sissesurumisega
materjali pinda vastavas seadmes. Kõvadust hinnatakse jälje
raadiuse või sügavuse järgi.
•  Tänapäeval  tuntumad  meetodid  selliste  määramiste
teostamiseks on Rockwelli (HR) ja  Brinelli  (HB) meetod.





KUUMSIN
14

KEEMILISED OMADUSED
KEEMILINE PÜSIVUS
Keemiline  püsivus  on materjali  võime  mitte  kaotada  oma  omadusi mitmesuguste  keemiliste  ainete
mõjul. Ehitusmaterjale võivad kahjustada happed , leelised , soolad , gaasid jne.
Keskkonna   saastumine   on  muutnud  selle  probleemi  tunduvalt  teravamaks.  Keemiliselt  agressiivses
keskkonnas tuleb kasutada keemiliselt püsivamaid materjale või  katta  neid vastavate kaitsekihtidega



KUUMSIN
15
