Geodeetilise tihendusvõrgu projekteerimine ja põhikaardistamine
Tartu 2015

Sisukord


1Lähteülesanne 3
2Projekti seletuskiri 6
2.1Maa-ala üldiseloomustus 6
2.2Lähteandmed 8
2.3Kasutatavad instrumendid 9
2.4GPS mõõtmised 9
2.5Tihendusvõrgu rajamisel tehtavate tööde ajakava ja eelarve 13
3Põhikaardistamine 16
3.1Aeropildistamine ja aerofotode sidumine 16
3.1.1Kasutatav lennuk ja aerofotokaamera 16
3.1.2Arvutused maa-ala aeropildistamiseks mõõtkavas 1:30 000 18
3.1.3Aeropildistamise täiendavad tugipunktid 20
3.1.4Geodeetiliste tugipunktide markeerimine 20
3.2Fotogramm-meetrilised tööd 21
3.2.1Täiendavate tugipunktide koordinaatide ja kõrguste määramine ruumilise fototriangulatsiooni rajamise teel 21
3.2.2Stereokaardistamine ja 1:10 000 mõõtkavas ortofotode valmistamine 21
3.3Välikaardistamine ja stereokaardistuse kontroll 22
3.3.1Välikaardistuseks vajalikud lähteandmed 22
3.3.2Välitööd, andmete kontroll ja täiendamine 22
3.4Põhikaardistamise koosseis, ajakulu ja eelarve 23
Kasutatud allikad 26
LISAD 27



  • Lähteülesanne


    Töö koosneb kahest osast:
  • Geodeetiliste tugipunktide võrgu projekteermine
  • Aeropildistamine põhikaardi koostamiseks
    1. Geodeetilise tihendusvõrgu projekteerimine
    Projekteerida geodeetiliste tugipunktide võrk baaskaardi ühe lehe ulatuses aerofotode sidumiseks põhikaardi koostamise eesmärgil. Geodeetiliste tugipunktide võrk tuleb rajada GPS mõõtmistega riikliku geodeetilise võrgu tihendamise teel aerofotode sidumiseks riikliku koordinaatide süsteemiga L-Est97.
    I Projekteerimise üldised nõuded:
    1. Projekteeritavate tugipunktide tihedus – üks punkt 3-4 pildistamise baasi kohta ehk punktide vahekaugus võib olla ca 8 km;
    2. Tugipunktide omavahelise asendi lubatav viga on 10 cm;
    3. Punktid peavad olema kindlustatud nõuetekohaste tsentritega ja tähistatud
    tunnuspostiga;
    4. Punktid peavad olema kergesti ligipääsetavad autotranspordile (kuni 200 meetrit teest);
    5. Punktide asukoha valikul tuleb jälgida geoloogilisi tingimusi – pinnas peab olema geoloogiliselt püsiv.
    II Tugipunktide koordinaatide ja kõrguste määramine:
  • Kõigile uutele tihendusvõrgu punktidele määrata geodeetilised koordinaadid (L, B, h) GPS mõõtmisega ±3 cm täpsusega riikliku I ja II klassi punktidest lähtudes;
    Mõõtmissessiooni pikkus võib olla 10 min.
  • Koordinaadid arvutatakse seejärel riigi ristkoordinaatide süsteemi L-Est97 ja
    kõrgused süsteemi BK77. Normaalkõrguste arvutamisel kasutada Eesti geoidi 2011. a mudelit (Maa-ameti kodulehel);
  • Horisondi avatus punktil peab olema alates 10˚. Probleemsete kohtade puhul
    koostada geodeetilise punkti ringpanoraam;
  • Punkti läheduses (kuni 300 m) ei tohi olla GPS signaale segavaid
    objekte (kõrgepinge liinid , raadio-, mobiili - ja televisiooniantennid);
  • GPS signaalide mitmeteelisuse vältimiseks ei tohi valida punkte peegeldavate pindade (hoonete seinad, katused, veekogud jms) läheduses;
  • Vastuvõtjate antennid orienteerida igas punktis samas suunas, antennide kõrgused määrata ±1 mm täpsusega vastava mõõtevarda abil.
    III Tugipunktide võrgu rajamiseks tehtavate tööde ajakava ja eelarve:
    1. Planeeritavate tööde etapid on: ettevalmistustööd , võrgu projekteerimine ja
    rekognostseerimine, geodeetiliste märkide valmistamine, punktide ehitamine,
    välimõõtmised ja andmetöötlus ;
    2. Iga etapi kohta planeerida töötajate arv, ajakulu ja eelarveline maksumus;
    3. Kogu tööde kompleksi kohta koostada koondeelarve ;
    4. Eelarve kuluartiklid on: töötasu +33% sots. maks ja ravikindlustus ,
    sõidukulud,bürookulud, ettevõtte majanduslik kasum (10% üldsummast),
    mõõtmisel ja andmetöötlusel kasutatav inventar ja infotehnoloogia, materjalid
    märkide valmistamiseks ja punktide ehitamine, muud kulud.
    IV Projekti seletuskiri:
    1. Maa-ala asukoha skeem, üldiseloomustus, teedevõrk, reljeef, kõlvikuline koosseis, hüdrograafia , jne;
    2. Lähteandmete kirjeldus (punktide numbrid , nimetused, koordinaadid, asukohad jms);
    3. Instrumentide ja mõõtmisvahendite kirjeldus;
    4. GPS mõõtmiste sessioonide tabelid ja skeemid, punktide ringpanoraamid.
    2. Aeropildistamine põhikaardi koostamiseks
    Põhikaart (ortofotod) tuleb koostada eelpool antud 1:50 000 mõõtkavas baaskaardi lehe ulatuses. Selleks on tarvis planeerida aeropildistamine, aerofotode sidumine, fotogramm -meetrilised tööd, ortofotode koostamine mõõtkavas 1:10 000, välikaardistamine ja topograafilise andmebaasi moodustamine.
    Praktilise töö selle osa seletuskirjas on vajalik pöörata peamine tähelepanu vajalike tööde järgmiste etappide avamisele:
    I Aeropildistamine:
    1. Teha arvutused antud maa-ala aeropildistamiseks 1:30 000 mõõtkavas
    Aerokaameraga, mille fookuse kaugus f=152 mm;
    2. Valida täiendavalt projekteeritud geodeetilise võrgu punktidele (vajaduse korral) standardse paigutusega tugipunkte maastiku kindlatel objektidel (teede ristmikel, kraavide pööretel jne);
    3. Geodeetiliste tugipunktide markeerimise kirjeldus;
    II Fotogramm-meetrilised tööd:
    1. Täiendavate tugipunktide koordinaatide ja kõrguste määramise kirjeldus ruumilise fototriangulatsiooni rajamise teel;
    2. Stereokaardistamise ja 1:10 000 mõõtkavas ortofotode valmistamise kirjeldus.
    III Välikaardistamine ja stereokaardistuse kontroll:
    1. Välikaardistuseks vajalike lähteandmete kirjeldus;
    2. Välitööde kirjeldus, andmete kontroll ja täiendamine.
    Praktilise töö 2. osa etappide ajakava ja eelarve koostada järgmise skeemi kohaselt: ettevalmistustööd (sh geodeetilised tööd täiendavate tugipunktide määramiseks ); tugipunktide markeerimine; aeropildistamine; fotogramm-meetrilised tööd; välikaardistus ja kontroll; parandused ja lõpptoodangu väljastamine.
    Iga etapi tööde kohta koostada praktilise töö eelmise osa eeskujul töötajate koosseisude kirjeldus, ajakulu ja elarveline maksumus, koondeelarve ja seletuskiri.



  • Projekti seletuskiri

  • Maa-ala üldiseloomustus


    Paiknemine :
    Maa-ala suuruseks on baaskaardi 1:50 000 mõõtkavas lehe ulatus- 25x25 km. Baaskaardi leht kannab numbrit 6342 ja nimeks Aegviidu (Lisa 3). Kaardileht kirjeldab Harjumaa idaosa ning Järvamaa lõunaosa . (Joonis 1). Kujutatavale alale jäävad Anija, Kõue , Aegviidu, Kose , Albu, Ambla , Lehtse, Roosna -Alliku ja Paide vallad. Suurematest asulatest jäävad piirkonda Aegviidu, Alavere ning Jäneda.

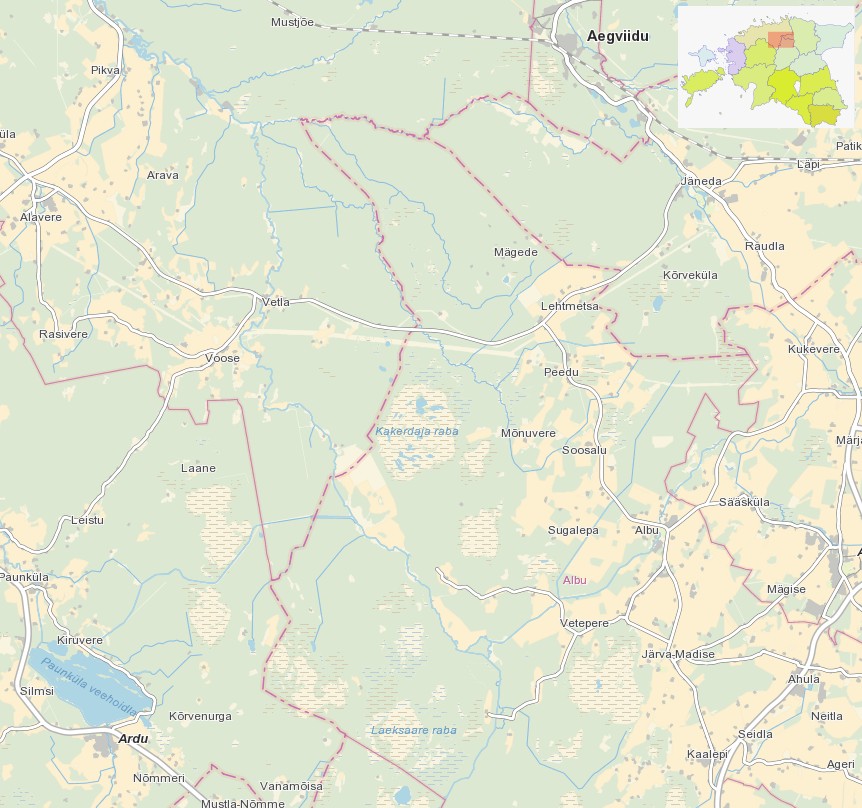

    Joonis 1. Baaskaardi lehel nr. 6342 kujutatud maa-ala asukohaskeem (Allikas: Maa-amet)
    Teedevõrk:
    Kaardilehte nr. 6342 läbib Tallinn - Tartu - Võru – Luhamaa põhimaantee nr. 1, Kose-Jägala tugimaantee nr. 12, Jägala-Käravete tugimaantee nr. 13. Lisaks on mitmeid kõrvalmaanteid. Teedevõrk on kaardilehe äärealadel tihedam, sest piirkonna keskosa on enamuses osast soine .
    Reljeef:
    Maa-ala on üldiselt tasane, kuid maapind tõuseb ida ja lõuna suunas. Leidub üksikuid kõrgemaid punkte nagu 95,7 m ja 94,7 m. Kõige kõrgem punkt on Albu vallas Mägede külas paiknev Valgehobusemägi, mille kõrguseks on 105,8 m. Reljeefi madalam osa jääb kaardi loode ossa. Madalaim kaardilt näha olev reljeefipunkt on 51,2 m. Enamasti jääb reljeefi kõrguslik erinevus maksimaalselt 40 meetri piirimaile.
    Kõlvikuline koosseis:
    Baaskaardi lehel kujutatud ala keskmes on palju soist ala. Suuremad märgalad on Kakerdaja , Hallikivi, Kodru ja Laeksaare rabad . Lisaks Kaurla ja Põhjaku sood . Enamus alast on kaetud metsa ja looduslike rohumaadega. Haritav maa paikneb asulate ümbruses. Suuremad sellised alad on Alavere, Jäneda ja Albu ümbruses.
    Hüdrograafia:
    Alale jääb Paunküla veehoidla , mis on ühtlasi ka suurim sel alal olev veekogu. Järvedest tuleks ära mainida Nelijärve järvistu ning Änni järv. Jõgedest jäävad kaardile Jägala, Ambla, Mustjõgi, Jänijõgi. Ojadest võiks välja tuua Ristoja, Palgissaare, Saueaugu, Treimani ja Kadaka ojad.
  • Lähteandmed


    Baaskaardilehel nr. 6342 on lähtepunktideks määratud 3 riikliku põhivõrgu II klassi punkti. Punktide nimetused ja numbrid ühes nende koordinaatidega, geodeetiliste ning absoluutsete kõrgustega on toodud järgnevas tabelis (Tabel 1).
    Tabel 1.Riigi geodeetilise põhivõrgu punktide tasapinnalised ristkoordinaadid , geodeetilised ja absoluutsed kõrgused
    Punkti nimi
    Punkti nr.
    X (m)
    Y (m)
    h (m)
    H (m)
    Rava97
    6357
    6553003,59
    575671,96
    100,8
    82,16
    Uuearu97
    6367
    6567627,64
    576460,46
    79,99
    61,82
    Jäneda97
    6379
    6570133,13
    595118,93
    103,24
    85,48
    Rajatavas tihendusvõrgus on kokku 20 punkti. Kavandatavad punktid on baaskaardilehel nr. 6342 tähistatud punaste kolmnurkadega ning nummerdatud. Kaardileht on koordinaatvõrgustiku poolt jaotatud 25 ruuduks . Punktide nummerdus kujuneb baaskaardilehe kahest esimesest numbrist 63 ning kaks viimast numbrit tulenevad ruudu numbrist, milles punkt asetseb (nt 6301 asub kaardilehe all vasakus nurgas jne.).
  • Kasutatavad instrumendid

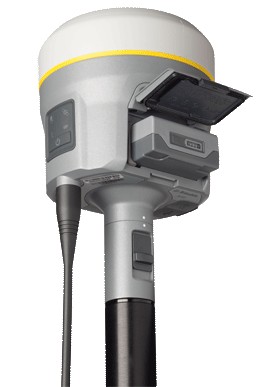

    GPS mõõtmistel kasutatakse Trimble R10 GNSS seadmeid ning nendega ühilduvaid Trimble TSC3 väliarvuteid (Joonis 2). Selle konkreetse süsteemi GNSS antenn jälgib GNSS signaalialasid ning Trimble Stealth™ Ground Plane funktsioon takistab soovimatute signaalide (nt. peegeldumise) jõudmist antennielemendini.

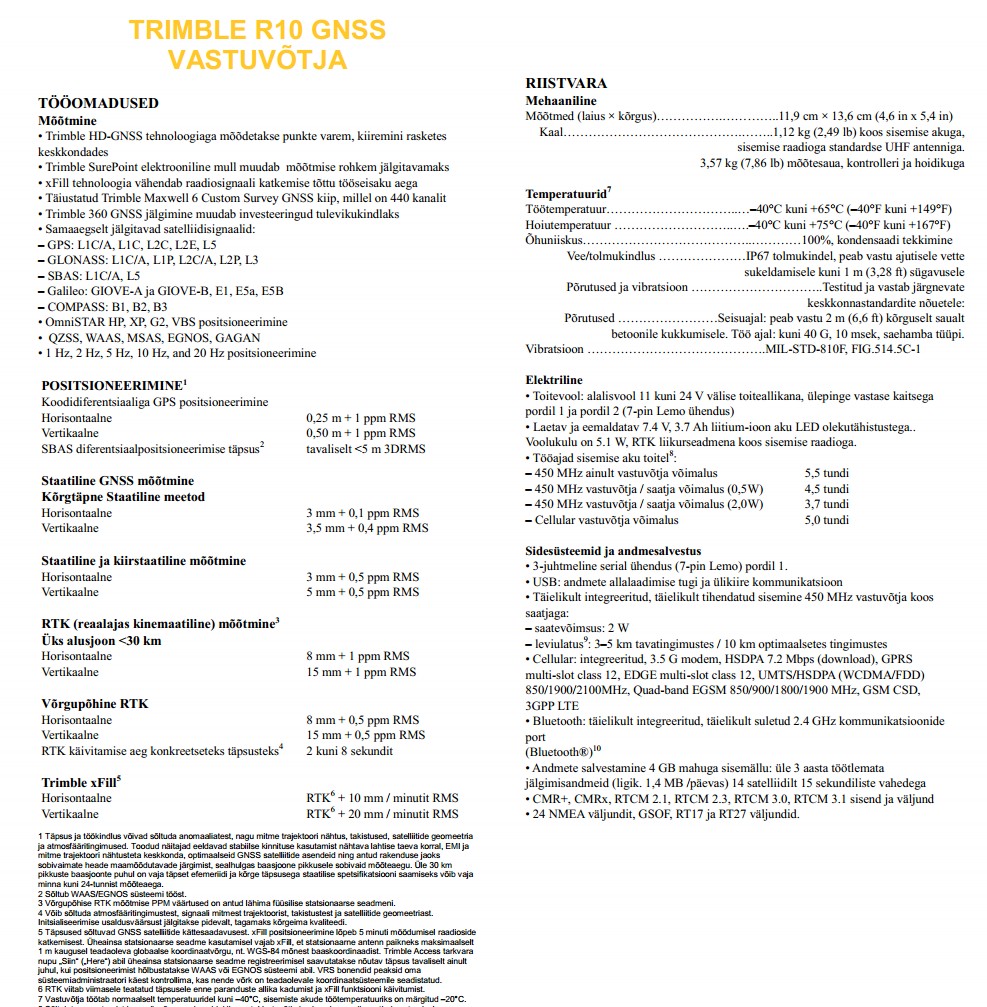

    Trimble R10 süsteemi vastuvõtutehnoloogia suudab kasutada kõigi olemasolevate ja planeeritavate GNSS süsteemide signaale läbi 440 kanali (Geosoft OÜ). Täpsemalt seadme omaduste kohta saab lugeda andmelehelt (Lisa 1).
    Samaaegselt jälgitavad satelliidisignaalid:
    – GPS: L1C/A, L1C, L2C, L2E, L5
    – GLONASS: L1C/A, L1P, L2C/A, L2P, L3
    SBAS : L1C/A, L5
    – Galileo: GIOVE -A ja GIOVE-B, E1, E5a, E5B
    COMPASS : B1, B2, B3
    • OmniSTAR HP, XP, G2, VBS positsioneerimine
    • QZSS, WAAS, MSAS, EGNOS, GAGAN

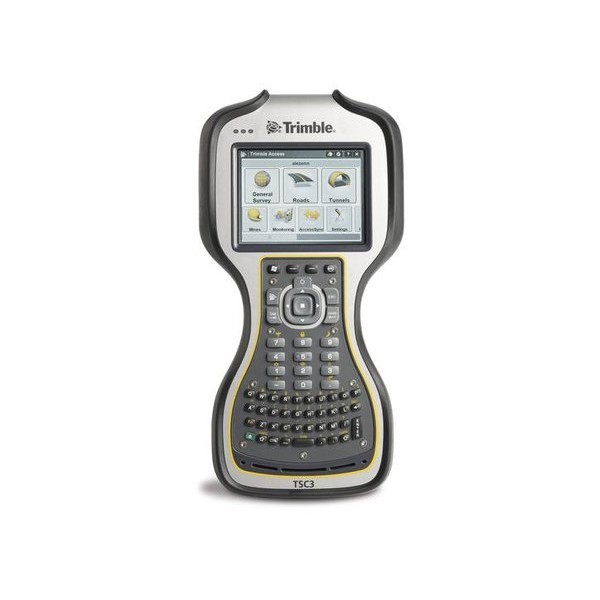

    Joonis 2. Trimble R10 ja väliarvuti Trimble TSC3 (allikas: Geosoft OÜ)
  • GPS mõõtmised


    Tihendusvõrgu punktidele määratakse geodeetilised koordinaadid staatilise GPS mõõtmisega 3 cm täpsusega riikliku II klassi punktidest lähtudes. Mõõtmiste põhimõte seisneb selles, et üks mõõtmisteks kasutatavatest GPS seadmetest paikneb ühel lähtepunktil baasjaamana ning teine vastuvõtja liigub mööda rajatavaid punkte (Joonis 3). Mõõtmissessiooni pikkuseks on 10 minutit. Mõõtmissessioonid on välja toodud tabelis 2 ning GPS’ide läbitud kilometraaž tabelis 3. Mõõtmiste jooksul läbitud kilometraaži arvestuse algpunktiks on valitud Aegviidu, st hommikul sõidetakse sealt välja ja õhtul sinna tagasi.
    Mõõdetud geodeetilised koordinaadid arvutatakse ümber ka riigi ristkoordinaatide süsteemi L-EST97 ning kõrgused süsteemi BK77. Selleks kasutatakse Maa-ameti koduleheküljel olevaid geodeesiakalkulaatoreid. Määratud tihendusvõrgu punktide koordinaadid on toodud tabelis 4.
    Joonis 3. GPS mõõtmiste skeem
    Tabel 2. GPS mõõtmissessioonid ja mõõdetud punktid
    Päev
    Kellaaeg
    Vastuvõtja 1
    Vastuvõtja 2
    1
    8.00-8.10
    6379
    6325
    8.55-9.05
    6379
    6320
    9.50-10.00
    6379
    6315
    10.40-10.50
    6379
    6310
    11.30-11.40
    6379
    6305
    12.20-12.30
    6379
    6304
    Lõuna

    14.00-14.10
    6379
    6309
    14.50-15.00
    6379
    6314
    15.40-15.50
    6379
    6319
    16.30-16.40
    6379
    6324
    2
    8.00-8.10
    6357
    6311
    8.45-8.55
    6357
    6306
    9.35-9.45
    6357
    6302
    10.30-10.40
    6357
    6301
    11.20-11.30
    6357
    6307
    12.15-12.25
    6357
    6313
    Lõuna
    14.00-14.10
    6367
    6317
    14.50-15.00
    6367
    6316
    15.45-15.55
    6367
    6321
    16.55-17.05
    6367
    6323
    Tabel 3. GPS kilometraaž
    Päev/GPS
    GPS’i kilometraaž (km)
    1
    2
    1
    12
    99
    2
    100
    142
    Kokku:
    112
    241

    Kokku:
    353
    Tabel 4. Tihendusvõrgu punktide tasapinnalised ristkoordinaadid ja geodeetilised koordinaadid
    Punkti nr.
    X (m)
    Y (m)
    H (m)
    B (
    L (
    h (m)
    6301
    6 554 855,1
    579 851,1
    76,0
    5907’30’’
    2523’40’’
    94,5
    6302
    6 550 428,1
    583 867,7
    79,0
    5905’04’’
    2527’47’’
    97,5
    6304
    6 552 060,3
    590 252,7
    75,5
    5905’52’’
    2534’30’’
    93,8
    6305
    6 550 243,6
    596 624,9
    78,0
    5904’48’’
    2541’07’’
    96,2
    6306
    6 556 598,7
    575 369,8
    70,7
    5908’29’’
    2519’01’’
    89,2
    6307
    6 555 779,1
    584 466,5
    75,0
    5907’56’’
    2528’32’’
    93,3
    6309
    6 555 526,4
    591 835,2
    74,0
    5907’43’’
    2536’15’’
    92,2
    6310
    6 555 583,7
    597 570,7
    84,5
    5907’40’’
    2542’15’’
    102,6
    6311
    6 561 135,5
    578 894,5
    83,5
    5910’53’’
    2522’48’’
    101,8
    6313
    6 560 656,2
    585 171,9
    67,0
    5910’33’’
    2529’23’’
    85,2
    6314
    6 561 414,1
    590 638,2
    76,0
    5910’54’’
    2535’08’’
    94,0
    6315
    6 561 317,6
    597 512,4
    83,0
    5910’45’’
    2542’21’’
    100,9
    6316
    6 565 343,6
    578 154,0
    63,5
    5913’10’’
    2522’07’’
    81,7
    6317
    6 565 528,3
    583 952,9
    72,5
    5913’12’’
    2528’13’’
    90,6
    6319
    6 566 178,5
    592 095,1
    70,5
    5913’27’’
    2536’47’’
    88,4
    6320
    6 565 803,2
    598 316,3
    83,0
    5913’10’’
    2543’19’’
    100,8
    6321
    6 571 728,8
    577 756,8
    59,0
    5916’36’’
    2521’50’’
    77,0
    6323
    6 572 788,5
    586 002,9
    61,2
    5917’05’’
    2530’32’’
    79,0
    6324
    6 571 093,8
    590 210,0
    63,5
    5916’07’’
    2534’56’’
    81,3
    6325
    6 572 664,9
    597 160,8
    75,5
    5916’52’’
    2542’17’’
    93,2

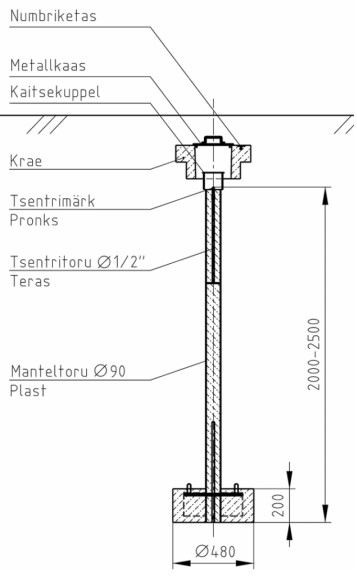

    Rajatava tihendusvõrgu punktide kindlustamiseks looduses kasutatakse pinnasetsentreid tüüp 6001 (Lisa 2). Tsenter koosneb betoonankru (480 mm, kõrgus 200 mm) külge kinnitatud ja betooniga täidetud manteltorust, mille ülaosas asetseva 0,5 m pikkuse tsingitud tsentritoru (12,5 mm) külge on keevitatud pronksist tsentrimärk. Tsentrid paigaldatakse 2-2,5 m sügavusele nii, et tsentri pea jääb kupitsa pinnast 0,5 m madalamale. Pinnasetsentrist umbes 1 m kaugusele ja 0,6 m sügavusele paigaldatakse 1,2 m pikkune tunnuspost.
  • Tihendusvõrgu rajamisel tehtavate tööde ajakava ja eelarve


    Planeeritavate tööd võib jagada kuueks etapiks- ettevalmistustööd, võrgu projekteerimine ja rekognostseerimine, geodeetiliste märkide valmistamine, punktide ehitamine, välimõõtmised ja andmetöötlus. Allpool on tööde etapid pikemalt kirjeldatud.
  • Ettevalmistustööd.
    Olemasolevate märkide ülevaatus , käikude rekognostseerimine, uute märkide asukoha valik, GPS-punktide horisondi avatuse määramine.
  • Projekteerimine.
  • Märkide ehituse-ja remonditööde projekteeerimine ja paigalduskohtade kooskõlastamine pädevate ametiasutustega ja maavaldajatega.
  • Mõõtmistööde projekteerimine ja projektide kooskõlastamine raie-ja kaevelubade saamiseks.
  • Märkide valmistamine.
    Betoonmonoliitide, -kraede, katteluukide , tunnuspostide ja kaitsepiirete valmistamine.
  • Ehitustööd.
    Olemasolevate märkide remont , uute märgikomplektide paigaldamine, välisvormistamine ning asukohaskeemide koostamine.
  • Mõõtmistööd.
    GPS-mõõtmised.
  • Kameraaltööd.
    Andmetöötluse käigus tehakse lõplikud arvutused, võrgu tasandamised, ühitamised ja täpsushinnangud. Mõõtmistööde tehnilise aruande ning koordinaatide kataloogi koostamine.
    Järgnevalt on tabelitena välja toodud planeeritavate tööde ajakava (Tabel 5), tihendusvõrgu eelarve koosseisude kaupa (Tabel 6) ja kulutused erinevate artiklite lõikes (Tabel 7).
    Tabel 5. Planeeritavate tööde ajakava
    Etapi nr.
    Nimetus
    Päevi
    IV
    V
    VI
    1
    ettevalmistustööd
    5
    5


    2
    projekteerimine
    30
    10
    20

    3
    märkide valmistamine
    10

    10

    4
    ehitustööd
    15

    5
    10
    5
    mõõtmistööd
    5


    5
    6
    kameraaltööd
    10


    10
    Tabel 6. Tihendusvõrgu rajamise eelarve
    Etapp
    Ameti nimetus
    Kohtade arv
    Aeg päevades
    Töötasu kuus bruto (EUR)
    Etapi töötasu (EUR)
    I
    projektijuht
    1
    5
    1727 .00
    431.75
    tehnik - geodeet
    1
    5
    1178.00
    294.50
    geodeet
    1
    5
    990.00
    247.50




    973.75
    II
    projektijuht
    1
    20
    1727.00
    1727.00
    sekretär- asjaajaja
    1
    20
    867.00
    867.00
    projekteerija
    1
    20
    1516 .00
    1516.00




    4110.00
    III
    projektijuht
    0.5
    8
    1727.00
    690.80




    690.80
    IV
    projektijuht
    1
    10
    1727.00
    863.50
    tehnik-geodeet
    2
    10
    1178.00
    1178.00
    geodeet
    1
    10
    990.00
    495.00




    2536.50
    V
    projektijuht
    1
    2
    1727.00
    172.70
    tehnik-geodeet
    1
    2
    1178.00
    117.80
    geodeet
    1
    2
    990.00
    99.00




    389.50
    VI
    projektijuht
     1
    10
    1727.00
    863.50
    tehnik-geodeet
    0.5
    10
    1178.00
    294.50
    sekretär-asjaajaja
    0.5
    10
    867.00
    216.75





    1374.75



    KOKKU
    10075.30
    Tabel 7. Koondeelarve
    Artikli seletus
    I etapp
    II etapp
    III etapp
    IV etapp
    V etapp
    VI etapp
    Summa
    (EUR)
    Töötasu
    973.75
    4110.00
    690.80
    2536.50
    389.50
    1374.75
    10075.30
    Tööandja kulud
    413.00
    1392.00
    232.00
    857.00
    131.00
    464.00
    3489.00
    Kontorikulud
    150.00
    1300.00
    50.00
    100.00
    800.00
    2400 .00
    Sõidukite ülalpidamine
    65.00
    55.00
    45.00
    105.00
    270.00
    Punktide ehitamine
    1400 .00
    1840.00
    3240.00
    Infotehnoloogia
    128.00
    143.00
    500.00
    500.00
    1271 .00
    Inventar
    2000.00
    200.00
    2200 .00
    Muud kulud
    100.00
    100.00
    200.00
    200.00
    100.00
    100.00
    800.00
    Majanduslik kasum






    2374.53
    Summa
    26119.83
    Käibemaks
    5223.97
    KOKKU
    31343.80
  • Põhikaardistamine


    Kaardistamise eesmärgiks on koostada 1:50 000 mõõtkavas baaskaardi lehe nr. 6342 (Lisa 3) ulatuses põhikaart (ortofotod). Ülesande täitmiseks planeeritakse aeropildistamine, aerofotode sidumine, fotogramm-meetrilised tööd, ortofotode koostamine mõõtkavas 1:10 000, välikaardistamine ja topograafilise andmebaasi moodustamine.
  • Aeropildistamine ja aerofotode sidumine

  • Kasutatav lennuk ja aerofotokaamera


    Aeropildistamiseks kasutatakse Maa-ameti lennukit Cessna Grand Caravan 208B (Joonis 4). Lennuki parameetrid on võetud Maa-ameti koduleheküljelt ning toodud järgneval joonisel (Joonis 5). Lennuk on varustatud kahe täismõõdulise sensoriava, GPS antenni ning generaatoriga aparatuuri toiteks.
    Objekti kohal tehtava lennu pikkuseks on ligikaudselt 200 km. Sellele lisandub Tallinna lennuväljalt objektile ja tagasi lend. Selleks on arvestatud Tallinna ja Aegviidu vaheline kaugus 52 km. Kokku teeb see lennatavaks vahemaaks 252 km.

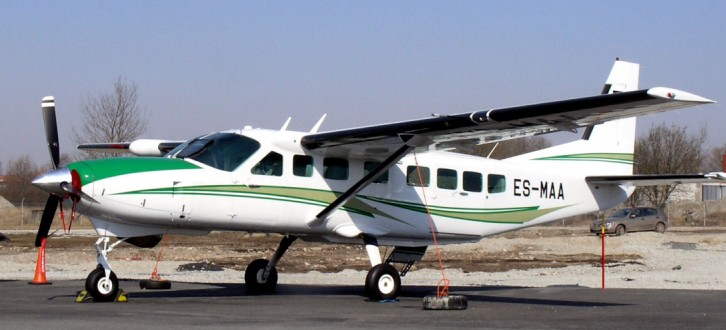

    Joonis 4. Cessna Grand Caravan 208B (allikas: Maa-amet)

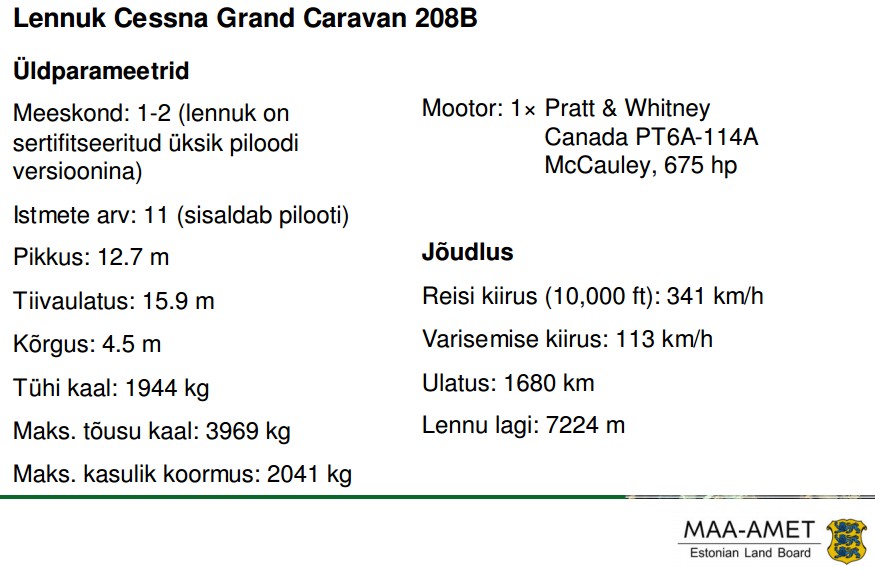

    Joonis 5. Lennuki Cessna Grand Caravan 208B andmed (allikas: Maa-amet)

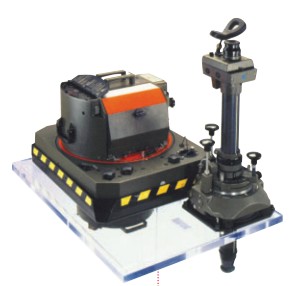

    Aerofotode tegemiseks kasutatakse Leica RC 20 analoog aerofotokaamerat (Joonis 6), mille fookuskaugus on 152 mm. Leica RC 20 aerofotokaamera on kõrge resolutsiooniga lai-nurk kaamera , millel on ka gürostabiliseeriv seade, mis aitab vähendada aerofoto kaldenurki. Aerofotod tehakse maatriks kujul suurusega 230x230 mm ning nende pikikattumine peab olema vähemalt 61% ja põikikattumine 25% (Joonis 7). Pildistatava maa-ala mõõtmed on baaskaardi lehe külgede mõõdud Dx=25 km ja Dy=25 km.
    Joonis 6. Leica RC 20 aerofotokaamera (Allikas: Leica Geosystems)

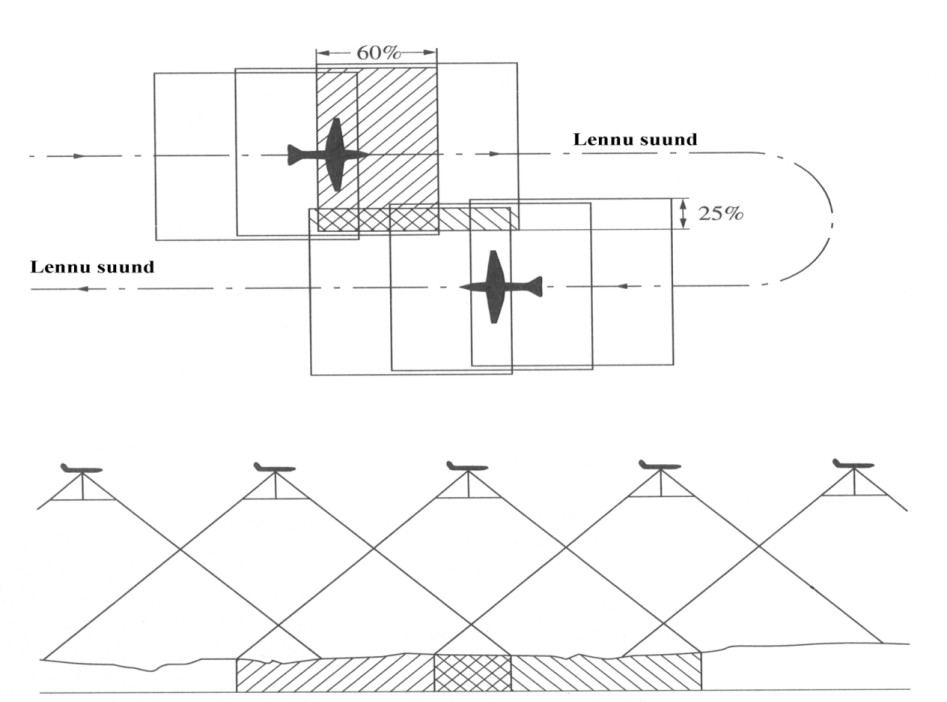

    Joonis 7. Aerofotode kattuvus (allikas: Liba 2005)
  • Arvutused maa-ala aeropildistamiseks mõõtkavas 1:30 000


    Baaskaardi lehel määratud minimaalsed (Amin) ja maksimaalsed ( Amax ) kõrgused:
    Amin= 51,2 m ja Amax= 105,8 m.
    Maa-ala keskmine absoluutne kõrgus:
    Akeskm=0,5*(Amax + Amin)= 0,5*(105,8+51,2)= 78,5 m.
    Kõrguskasv keskmise kõrguse suhtes:
    h= Amax-Akeskm= 105,8-78,5= 27,3 m.
    Keskmine lennu (pildistamise) kõrgus:
    Hkesk= m*f= 30 000 m*152 mm= 4560 m.
    Absoluutne lennu (pildistamise) kõrgus:
    Habs=Akeskm+Hkesk= 78,5+ 4560 = 4638,5 m.
    Nõutav pikikattumine:
    Px= 61+50(h/Hkeskm)= 61+50(27,3/4560)= 61,3%
    Nõutav põikikattumine:
    Qy= 25+50*( h/Hkeskm)= 25+50(27,3/4560)= 25,3%
    Pildistamise baas aerofoto mõõtkavas (mm):
    bx=l*(100-Px)/100=230*(100-61,3)/100= 89,01 mm
    Marsruutide vahekaugus aerofoto mõõtkavas (mm):
    by=l*(100-Qy)/100=230*(100- 25,3)/100=171,81 mm
    Pildistamise baasi pikkus maastikul (km):
    Bx=bx*m/106= 89,01*30 000/106=2,67 km.
    By=by*m/106=171,1*30 000/106=5,15 km.
    Ühe aerofoto kasulik pindala (km2):
    Skas=Bx*By=2,67*5,15= 13,76 km2
    Aerofotode arv ühes marsruudis:
    n=Dx/Bx+1=25/2,67+1=10,36 11 pilti
    Pildistamise marsruutide arv:
    k=Dy/By+1=25/5,15+1= 5,85 6 marsruuti
    Aerofotode koguarv maa-alal:
    N=n*k=11*6= 66 pilti
    Pildistatava maa-ala pindala (km2):
    Sobj=Dx*Dy=25*25= 625 km2
    Aerofotodega kaetud pindala (km2):
    SAF=Skas*N=13,76*66= 908,16 km2 >Sobj
    Maa-ala pildistamiseks kuluv aeg:
    T=(k* Dx+1)/w= (6*25+1)/310= 0,49 h 30 minutit
    Pildistamise intervall :
    I=Bx/w* 3600 ’’= 2,67/310*3600’’= 31 sekundit
  • Aeropildistamise täiendavad tugipunktid


    Aeropildistamise läbiviimiseks tuleb eelnevalt projekteeritud geodeetilise võrgu punktidele lisaks valida täiendavad tugipunktid. Punktid peavad paiknema 3-4 pildistamise baasi tagant aerofoto tsentriga samal joonel (Y- teljel ) või selle läheduses. Soovitatav on punktid valida nii, et need sobiksid korraga kahele marsruudile, st jääksid põikikattumise alale. Niimoodi on täiendavate punktide arv väiksem ning majanduslikult otstarbekam.
    Baaskaardil on täiendavalt valitud punktid tähistatud punase ringiga (5 mm). Punktid on nummerdatud LP01, LP02 jne. Täiendavaid tugipunkte on kavandatud ühtekokku 16. Juhul kui projekteeritud geodeetilise võrgu punktid paiknevad aerofotode sidumiseks sobivates kohtades, siis kasutatakse neid.
  • Geodeetiliste tugipunktide markeerimine


    Aeropildistamise läbiviimiseks peavad kasutatavad geodeetilsed tugipunktid olema looduses markeeritud. See võimaldab hiljem aerofotod omavahel plaaniliselt ja kõrguslikult siduda. Tugipunktide tähistused peavad eristuma hästi ümbritsevast maapinnast ja olema nähtavad. Markeerimiseks kasutatakse vastupidavast valgest kilest risti, kolmeharulist või ruudu kujulist kahe haruga märki, mis on varustatud selgitava kirjega (Joonis 8). Märkide paigaldamisel tuleb järgida, et märgi üks haar oleks orienteeritud põhja-lõuna suunas (Liba 2005). Punktide markeerimine peaks olema lõpetatud vähemalt nädal enne pildistamise algust ning kindlustatud niimoodi, mis tagaks märkide võimalikult pikaajalise säilimise.

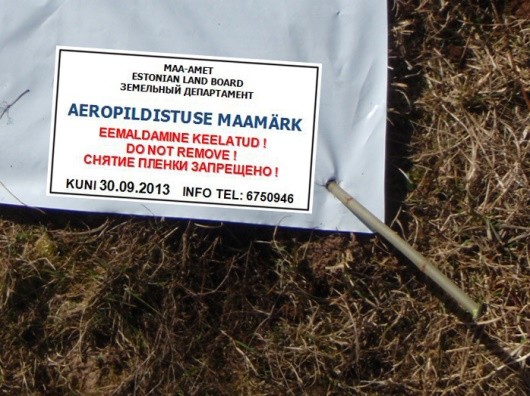

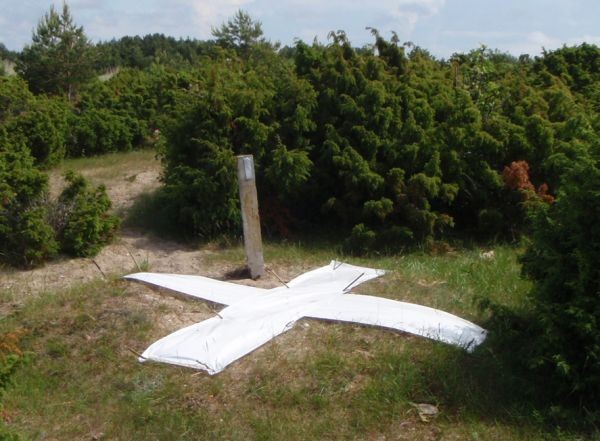

    Joonis 8. Aeropildistuse maamärk (allikas: Maa-amet)
  • Fotogramm-meetrilised tööd

  • Täiendavate tugipunktide koordinaatide ja kõrguste määramine ruumilise fototriangulatsiooni rajamise teel


    Täiendavatele tugipunktidele määratakse plaaniline asend ja kõrgused ruumilise fototraingulatsiooni käigus. Selleks arvutatakse aerofotode orienteerimiseks täiendavalt valitud punktidele geodeetilised koordinaadid aerofotodel mõõdetud koordinaatide ja vastavate valemite põhjal.(Liba 2005) Mida suurem on täiendavate punktide arv, seda täpsemini on võimalik aerofotod omavahel ühtima saada. Samuti võimaldab see võrku kontrollida ja lõpptulemus on sellevõrra täpsem ning usaldusväärsem.
  • Stereokaardistamine ja 1:10 000 mõõtkavas ortofotode valmistamine


    Stereokaardistamise põhimõte seisneb inimese ruumilise nägemise, aerofotode ning fotogramm-meetriliste seadmete kasutamises kaardi või plaani koostamiseks. Pildistatud kõrvutiasetsevate aerofotode kattuvad alad moodustavad stereopaari. Fotogramm-meetriliste seadmetega luuakse stereopaari ruumiline kujutis.
    Stereokaardistamise käigus joonistatakse vastavat tarkvara kasutades (ESRI ArcGIS PurVIEW, Microstation + Z/I, PhotoMod) üle ruumilise kujutisena nähtavad maastikuelemendid. Maastikuelementideks on nt teed, ehitised, kõlvikute piirid ja hüdroloogilised objektid. Samuti lisatakse kõrgusinfo. Selgelt eristatavate maapinnaelementide asukoha maksimaalne plaaniline viga ei tohi ületada 3 meetrit, keskmine viga 2 meetrit. Töö esitatakse kaardilehtede kaupa 3D dgn-faili­dena.
    Ortofoto on spetsiaalse tarkvaraga töödeldud aerofoto, millelt on maapinna reljeefist, kaamera kaldest pildistamise hetkel ning kaamera tsentraalprojektsioonist tingitud moonutused eemaldatud . Ortofoto valmistatakse topograafiliste andmete hõive korra ja üldist tähtsust omavate topograafiliste nähtuste määruse alusel. Valmistamisel lähtutakse järgmistest nõuetest:
    1) ortofoto plaanilise täpsuse keskmine ruutviga ei tohi olla suurem kui 2 maapinna pikslit;
    2) ortofoto valmistamisel kasutatakse aerofoto keskmist osa;
    3) külgnevate aerofotode üleminek ei tohi läbida kõrgeid ehituslikke objekte (näiteks majad, korstnad , sillad) ja peab olema parimal viisil peidetud (nähtamatu);
    4) ortofoto peab olema fotomeetriliselt ühtlustatud.
    5) Ortofoto atribuutidena näidatakse aeropildistamise aeg, piksli suurus maapinnal (GSD), värviskeem, kaardilehe normaalmõõtkava ja kaardilehe number vastavalt topograafiliste kaartide nomenklatuurile.
  • Välikaardistamine ja stereokaardistuse kontroll

  • Välikaardistuseks vajalikud lähteandmed


    Välikaardistus tähendab stereokaardistamise parandamist ja täiendamist välitöö ja ortofotode abil. Välikaardistamisel ongi esmasteks lähtematerjalideks ortofoto- ja vektorkaardid, kohanimede registrid (nende puudumisel kohalikke inimesei küsitledes ja kohalikest omavalitsustest kontrollides), kõlvikute ja piiride andmed. Samuti lähtutakse Eesti põhikaardi 1:10 000 digitaalkaardistamise juhendist.
  • Välitööd, andmete kontroll ja täiendamine


    Stereokaardistusest saadud elemente ei tohi uuesti digida ega nihutada. Vajaduse korral tuleb neid parandada ning üleliigsed elemendid kustutada. Välitööde käigus määratakse pildistamise toimumise ajast muutunud alad. Maastikul kaardistatakse uued objektid tahhümeetrilise või GPS mõõtmiste teel kas punkt-, joon- või pindobjektidena. Välimõõtmisi teostavad kaardistajad või geodeedid. Välitöödel võrreldakse aerofotol olevat situatsiooni tööde teostamise hetkel olevaga. Määratakse objektide iseloomulikud karakteristikud ja olemus.
  • Põhikaardistamise koosseis, ajakulu ja eelarve


    Põhikaardistamise juurde kuuluvad tööd jagunevad viide etappi:
  • Ettevalmistustööd- marsruutide ja aerofotode tsentrite soovitavad asukohad, aeropildistamise tehnilised näitajad ja täiendavate tugipunktide asukohad. Lisaks määratakse, kes teeb mõõtmistööd, aeropildistamise ja andmetöötluse.
  • Markeerimine- enne fotolendu markeeritakse väljas kõik vajalikud tugipunktid nõuetekohaste märkidega ja tagatakse nende säilimine.
  • Aeropildistamine- ettevalmistus, pildistamine ja andmetöötlus. Määratakse kindlaks andmete säilitamise viis ja salvestusformaat.
  • Fotogramm-meetrilised tööd- aerofotode sidumine ja fotogramm-meetriline töötlus, mille tulemuseks on ortofotod.
  • Välikaardistus ja kontroll- võrreldakse fotol ja maastikul olevat situatsiooni ning viiakse vajadusel sisse parandused.
    Põhikaardistamiseks ette nähtud tööde teostamiseks kulub ligikaudselt 121 päeva (Tabel 8). Tööd toimuvad geodeetiliste tugipunktide võrgu rajamisele järgneval aastal. Tööd on kavandatud nii, et fotolend saaks toimuda varakevadel, mil puud ei ole veel lehes ning lumi peaks olema sulanud.
    Tabel 8. Planeeritavate tööde ajakava
    Etapi nr.
    Nimetus
    Päevi
    I
    II
    III
    IV
    V
    VI
    VII
    1
    Ettevalmistustööd
    20
    10
    10
    2
    Markeerimine
    1
    1
    3
    Aeropildistamine
    10
    10
    4
    Fotogramm-meetrilised tööd
    60
    10
    20
    20
    10
    5
    Välikaardistus ja kontroll
    30
    10
    20
    Põhikaardistamise töötasude eelarve on koostatud sarnaselt tugivõrgu punktide rajamise projekti eelarvele (Tabel 9). Tabelis kajastuvate ametite (projektijuht insenerialasel tööl, tehnik-geodeet, geodeet jne) kuutasud brutopalgana on võetud CV Keskuse palgauuringute lehelt.
    Tabel 9. Põhikaardistamise töötasude eelarve
    Etapp
    Ameti nimetus
    Kohtade arv
    Aeg päevades
    Töötasu kuus
    Etapi töötasu
    I
    Projektijuht
    1
    20
    1727.00
    1727.00
    sekretär-asjaajaja
    1
    20
    867.00
    867.00



    KOKKU
    2594.00
    II
    Projektijuht
    0.5
    1
    1727.00
    43.18
    tehnik-geodeet
    1
    1
    1178.00
    58.90
    geodeet
    1
    1
    990.00
    49.50



    KOKKU
    151.58
    III
    projektijuht
    0.5
    5
    1727.00
    215.88
    Maa-amet
    2
    5
    1200.00
    600.00



    KOKKU
    815.88
    IV
    Projektijuht
    1
    60
    1727.00
    5181.00
    EOMAP Geodata
    3
    60
    1200.00
    10800.00



    KOKKU
    15981.00
    V
    Projektijuht
    1
    30
    1727.00
    2590.50
    EOMAP Geodata
    5
    30
    1200.00
    9000.00



    KOKKU
    11590.50
    KOKKU
    31132.95
    Põhikaardistamise kogumaksumuseks etteantud maa-alal kujuneb ligikaudu 81 000 eurot. Tööde koondeelarve on kujutautd tabelis 10.
    Tabel 10.Põhikaardistamise koondeelarve
    Artikli seletus
    I
    II
    III
    IV
    V
    SUMMA (EUR)
    Töötasu
    2594
    151
    815
    15981
    11590
    31131
    Tööandja kulud
    876
    51
    274
    5400
    3916
    10517
    Bürookulud
    1300
    50
    250
    3000
    1500
    6100
    Sõidukite ülalpidamine
    200
    100
    30
    150
    300
    780
    Lennuki maksumus
    10000
    10000
    Infotehnoloogia
    650
    650
    Inventar
    350
    1200
    1550
    Muud kulud
    100
    5
    25
    300
    150
    580
    Majaduslik kasum
    607
    155.7
    1139.4
    2483.1
    1745.6
    6130.8
    Summa
    67438.8
    Käibemaks
    13487.8
    KOKKU
    80926.6

    Kasutatud allikad


    Cessna Grand Caravan. Maa-amet.
    [ http://geoportaal.maaamet.ee/docs/2012_Lennuk.pdf?t=20120126154540 ] (23.01.2015)
    Juhend (1999) Eesti põhikaardi digitaalkaardistuseks mõõtkavas 1:10 000. Maa-ameti
    kartograafiabüroo. Tallinn, 43 lk.
    Leica Geosystems. [ http://www.leica
    geosystems.com/downloads123/zz/airborne/rc30/brochures/RC30_brochure.pdf] (23.01.2015)
    Liba, N. 2005. Fotogramm- meetria alused. Tartu: OÜ Halo Kirjastus. 303 lk.
    Topograafiliste andmete hõive kord ja üldist tähtsust omavad topograafilised nähtused.
    2013.- eRT. [ https://www.riigiteataja.ee/akt/129122013013 ] (22.01.2015)

    LISAD


    Lisa 1. Trimble R10 GNSS vastuvõtja andmeleht (allikas: Geosoft OÜ)
    Lisa 2. Märgitüüp 6001 (allikas: Planserk )
    Lisa 3. Baaskaardi leht nr. 6342 Aegviidu
  • Vasakule Paremale
    Geodeetiliste tugipunktide võrgu projekteerimine #1 Geodeetiliste tugipunktide võrgu projekteerimine #2 Geodeetiliste tugipunktide võrgu projekteerimine #3 Geodeetiliste tugipunktide võrgu projekteerimine #4 Geodeetiliste tugipunktide võrgu projekteerimine #5 Geodeetiliste tugipunktide võrgu projekteerimine #6 Geodeetiliste tugipunktide võrgu projekteerimine #7 Geodeetiliste tugipunktide võrgu projekteerimine #8 Geodeetiliste tugipunktide võrgu projekteerimine #9 Geodeetiliste tugipunktide võrgu projekteerimine #10 Geodeetiliste tugipunktide võrgu projekteerimine #11 Geodeetiliste tugipunktide võrgu projekteerimine #12 Geodeetiliste tugipunktide võrgu projekteerimine #13 Geodeetiliste tugipunktide võrgu projekteerimine #14 Geodeetiliste tugipunktide võrgu projekteerimine #15 Geodeetiliste tugipunktide võrgu projekteerimine #16 Geodeetiliste tugipunktide võrgu projekteerimine #17 Geodeetiliste tugipunktide võrgu projekteerimine #18 Geodeetiliste tugipunktide võrgu projekteerimine #19 Geodeetiliste tugipunktide võrgu projekteerimine #20 Geodeetiliste tugipunktide võrgu projekteerimine #21 Geodeetiliste tugipunktide võrgu projekteerimine #22 Geodeetiliste tugipunktide võrgu projekteerimine #23 Geodeetiliste tugipunktide võrgu projekteerimine #24 Geodeetiliste tugipunktide võrgu projekteerimine #25 Geodeetiliste tugipunktide võrgu projekteerimine #26 Geodeetiliste tugipunktide võrgu projekteerimine #27 Geodeetiliste tugipunktide võrgu projekteerimine #28 Geodeetiliste tugipunktide võrgu projekteerimine #29
    Punktid 50 punkti Autor soovib selle materjali allalaadimise eest saada 50 punkti.
    Leheküljed ~ 29 lehte Lehekülgede arv dokumendis
    Aeg2015-11-09 Kuupäev, millal dokument üles laeti
    Allalaadimisi 19 laadimist Kokku alla laetud
    Kommentaarid 0 arvamust Teiste kasutajate poolt lisatud kommentaarid
    Autor Aigar Nõgene Õppematerjali autor
    Projekteerida geodeetiliste tugipunktide võrk baaskaardi ühe lehe ulatuses aerofotode sidumiseks põhikaardi koostamise eesmärgil. Geodeetiliste tugipunktide võrk tuleb rajada GPS mõõtmistega riikliku geodeetilise võrgu tihendamise teel aerofotode sidumiseks riikliku koordinaatide süsteemiga L-Est97.

    Kasutatud allikad

    Sarnased õppematerjalid

    Spikker
    9
    docx

    Spikker

    Lähtudest kõigist kaalutlustest leiti, et mõõtkavades 1:50...1:200 on mõtekas kasutada ristprojektsiooni nivoopinnale (ortogonaalne projektsioon). 1:500...1:20 000 ­ kooniline konformne projektsioon (Lambert-Est). 1:50 000...1:200 000 ­ TM Balti, arvestades, et Baltikum on välja venitatud põhja-lõuna suunas. Väiksemates mõõtkavades (alates 1:500 000) kasutatakse koonilisi ja polükoonilisi projektsioone vastavalt kaardistatavale piirkonnale. Ristkoordinaatide võrgu tiheduseks on ettenähtud mõõtkavades 1:10 000...1:50 000 võrgusilm 1km, mõõtkavas 1:100 000 võrgusilm 5km, mõõtkavas 1:200 000 võrgusilm 10km. Geograafiliste koordinaatide võrk alates mõõtkavast 1:200 000 moodustatakse intervalliga 20' ja 30'. Suuremates mõõtkavades tähistatakse ainult teatud paralleelide ja meridiaanide lõikumised. Merekaardid koostatakse vastavalt rahvusvahelistele traditsioonidele Mercatori normaalprojektsioonis WGS-84 ellipsoidi alusel.

    Kartograafia
    Aerofotogeodeesia Fotogramm-meetria
    10
    doc

    Aerofotogeodeesia Fotogramm-meetria

    kaldenurki. Ajaliselt sobivad aeropildistamiseks varakevad või hilissügis, kui puud on raagus. Ilmastik peab olema selge, pilvitu. Päikese optimaalne kaldenurk on 30o, mis ei tekita väga pikki varje, mis raskendaksid objektide määramist. Enne aeropildistamist koostatakse projekt, kus valmistatakse ette marsruudid ja aerofotode tsentrite soovitavad asukohad, määratakse aeropildistamise tehnilised näitajad ja täiendavad geodeetilise võrgu aerofototriangulatsiooni lähtepunktide asukohad. Maa-ala aeropildistamist planeeritakse selliselt, et üks ja sama ala oleks kujutatud külgnevatel aerofotodel (pikikattumine) naabermarsruutide aerofotodel (põikikattumine). Maapinnale märgitakse tugipunktid, mis peavad olema hästi tunnetatavad nii aerofotodel kui looduses. Tavaliselt on need risti kujulised. Samuti tuleb arvestada taustvärviga, nt. heledale taustpinnale teha must markeering

    Aerofotogeodeesia - fotogramm-meetria
    Fotogrameetria I ja II praktikum
    9
    pdf

    Fotogrameetria I ja II praktikum

    EESTI MAAÜLIKOOL Metsandus- ja maaehitusinstituut Geomaatika osakond FOTOGRAMM-MEETRIA JA KAUGSEIRE ALUSED Laboratoorne töö MI.0718 Koostaja: Kristi Ruul Juhendaja: dotsent Natalja Liba Tartu 2018 SISUKORD LABORATOORNE TÖÖ NR 1- AEROFOTODE KVALITEEDI JA FOTOGRAMM-MEETRILISTE KARAKTERISTIKUTE MÄÄRAMINE ................................................................................................................. 3 LABORATOORNE TÖÖ NR 2- PLAANILISE AEROPILDISTAMISE ARVUTAMINE .............................................. 6 LABORATOORNE TÖÖ NR 1- AEROFOTODE KVALITEEDI JA FOTOGRAMM-MEETRILISTE KARAKTERISTIKUTE MÄÄRAMINE Kasutatud töövahendid: Joonlaud, mall, snipping ja paint Töö eesmärk: Koordinaatide mõõtmine ning pildistamise baasi, lennukiiruse

    Sissejuhatus geomaatikasse
    Kordamisküsimused aines digitaalne fotogramm-meetria 2016
    18
    doc

    Kordamisküsimused aines digitaalne fotogramm-meetria 2016

    Kaasajal määratakse välise orienteerimise elemendid GPS-i ja teiste meetodite abil sidudes aerofoto geodeetilise alusvõrguga. Kuid ikkagi jääb määramine pealju ebatäpsemaks kui sisemise orienteerimise puhul. Sellega ei saa me taastada projekteeritavate kiirte kimpusid kõrge täpsusega.  Praktikas orienteeritakse aerofotod mitte välise orienteerimise elementide järgi, vaid tugipunktide e orientiirpunktide abil. 22. koordinaatide süsteemid geodeesias ja fotogramm-meetrias (Fotogramm-meetria ja geodeesia loengu materjalid ja fotogramm-meetria õpik) 23. MEHITAMATA ÕHUSÕIDUKID. KLASSIFITSEERIMINE  EHITUSE JÄRGI: tuulelohe, õhupall, õhulaev, kopter, deltaplaan, lennuk  LENNU ULATUSE JA KESTVUSE JÄRGI: o Väikese vastupidavusega õhusõidukid õhus püsida alla 5 tunni, tegevusraadius alla 100 km.

    Füüsika
    Tehniline aruanne
    31
    pdf

    Tehniline aruanne

    SISUKORD 1 TÖÖDE ÜLDISELOOMUSTUS _____________________________________2 2 GEODEETILISTE MÄRKIDE RAJAMINE, VÄLISVORMISTUS JA ASUKOHAKIRJELDUSTE KOOSTAMINE ___________________________4 2.1 Ülevaade märkide rekonstrueerimistöödest ______________________________ 4 2.2 Märkide ehitamine _________________________________________________ 5 2.3 Kasutatud märgitüüpide kirjeldused ____________________________________ 7 2.4 Välisvormistus ____________________________________________________ 9 2

    Geodeesia
    Geodeesia I Sissejuhatus
    6
    doc

    Geodeesia I Sissejuhatus

    Kartograafia (kaartide koostamine ­ suured territooriumid) Insenerigeodeesia Aerogeodeesia Satelliidigeodeesia (GPS) Maa kuju ja suurus Geoid ­ Maa kujuteldav ebaühtlane pind, mis on risti loodjoontega (ei sõltu maapinna reljeefist) pöördellipsoid ­ Maa suur pooltelg pikem, maa lapik, erinevus ca 1/300 (tugineb GRS 80 standardil ­ mõõdetud 1980) Geodeetilised võrgud ...- maastikul kindlustatud ja ühtses süsteemis olevat geodeetiliste punktide kogumit, millest lähtutakse geodeetilistel mõõtmistel plaaniline võrk (võrgu punktid määratud geograafiliste ja ristkoordinaatidega) kõrguseline võrk (määratakse absoluutsete kõrgustega, s.t. kõrgusega merepinnast) Meil kasutusel Kroonlinna null. Geodeetiline võrk jaguneb: riigi geodeetiliseks põhivõrguks geodeetiliseks tihendusvõrguks geodeetiliseks mõõdistamisvõrguks (mingite objektide tarbeks, mitteriiklik võrk)

    Geodeesia
    Geodeesia eksam
    11
    docx

    Geodeesia eksam

    Geograafilised koordinaadid: 1) Geodeetiline pikkus ­ kaugus kokkuleppelisest nullmeridiaanist (mõõdetakse 0 - 180°) 2) Geograafiline laius ­ on kaugus ekvaatorist põhja või lõuna suunas (mõõdetakse 0 - 180°) Astronoomilised koordinaadid ­ Määratakse astronoomiliste vaatlustega loodjoone suhtes geoidi pinnal ( ­ laius; ­ pikkus) Geodeetilised koordinaadid ­ Punkti asukoht määratakse referentsellipsoidil geodeetiliste koordinaatidega B ja L. Punkti geodeetiline laius B on nurk punkti läbiva ellipsoidi normaali ja ekvaatori vahel. Punkti geodeetiline pikkus L on nullmeridiaani ja punkti A läbiva meridiaani tasandite vaheline nurk, mida mõõdetakse ekvaatoritasandil nullmeridiaanist ida või lääne suunas. Punkti kõrgus h on geodeetiline kõrgus ellipsoidi pinnast. Tasapinnalised ristkoordinaadid ­

    Geodeesia
    Geodeesia eksam
    5
    docx

    Geodeesia eksam

    1.Geodeesia e ''maa jagamine'', teadus Maa kui planeedi ja selle pinna osade suuruse ja kuju määramisest seejuures kasutatavatest mõõtmismeetoditest, mõõtmistulemuste matemaatilisest töötlemisest ning maapinna osade kujutamisest tasapinnal kaartide ja profiilidena. Peamised tegevusvaldkonnad: Kõrgem geodeesia- ül Maa kuju ja suuruse määramine kõrge täpsusega geodeetiliste, astronoomiliste, gravimeetriliste, kosmilise geodeesia jm meetoditega. Kaasa arvatud geodeetiliste põhivõrkude rajamine ja maakoore liikumiste uurimine kõrgtäpsete kordusmõõtmiste andmete põhjal. Insenerigeodeesia- siia kuuluvad geodeetilised tööd, mis tehakse mitmesuguste rajatiste projekteerimiseks vajalike lähteandmete ja alusplaanide saamiseks, nende rajariste ehitamisel ja ehitusjärgsel deformatsiooni uurimisel. Lisaks erinevate planeerimisobjektide koostamiseks

    Geodeesia




    Meedia

    Kommentaarid (0)

    Kommentaarid sellele materjalile puuduvad. Ole esimene ja kommenteeri



    Sellel veebilehel kasutatakse küpsiseid. Kasutamist jätkates nõustute küpsiste ja veebilehe üldtingimustega Nõustun
