Autode jõuülekanded
Üldandmed
 Jõuülekannete otstarve ja tüübid
Auto  jõuülekandesse  kuuluvad  agregaadid  ja   mehhanismid ,  mis  kannavad
pöördemomendi  mootorilt  vedavatele  ratastele  ning  muudavad  momendi  ja
pöörlemissageduse  väärtust  ja  suunda.  Jõuülekande  vajadus  tuleneb  järgmistest
põhjustest.  Mootori  pöörlemissagedus  on  auto  veorataste  pöörlemissagedusest  palju
kordi  suurem ja auto liikumistakistus muutub pidevalt laiades piirides. Seda põhjustavad
pinnase  eritakistuse  ning  rataste  veeretakistuse  ja  haardevõime  muutused,  mis  on
tingitud  tee  või  pinnase  tõusudest  ning  langustest.  Järelikult  on  veoratastele  kantavat
pöördemomenti  vaja  muuta,  et  ületada  kasvavaid  takistusi,  täielikumalt  kasutada
mootori
võimsust
ja
saavutada
suur
tootlikus
väikese
kütusekuluga.
Sisepõlemismootorid  ei  ole  kuigi  hästi  kohanevad.  Välistakistuse  muutumise  korral  ei
muutu nende pöörlemissagedus ja pöördemoment nii palju kui vaja. Nimetatud põhjuste
tõttu  tulebki  autodel  kasutada  jõuülekannet.  Jõuülekandeid  võib  liigitada  järgmiselt:
mehaanilised, hüdromehaanilised, mahthüdraulilised, elektromehhaanilised,  astmelised ,
astmeteta ja automaatülekanded.

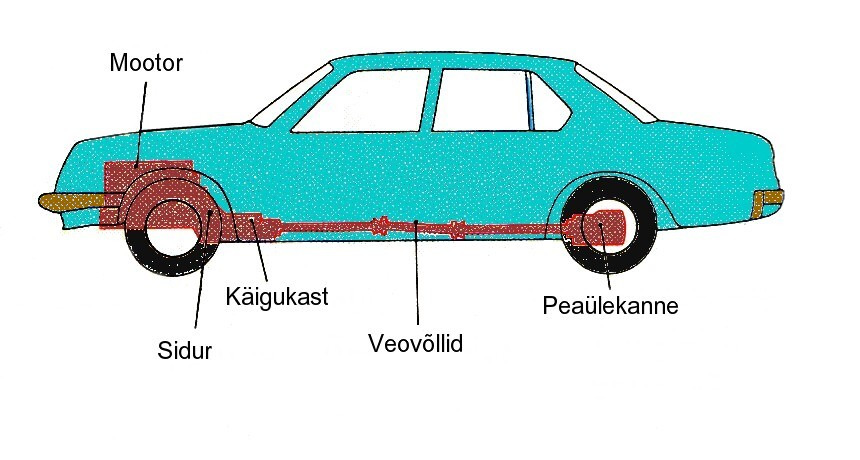

Jõuülekanne  hõlmab  mootorsõiduki  siduri,  käigukasti  veovõllid,  tagatelje
peaülekandediferentsiaali ja väljundvõllid ratastele (vt. Joonis 1).






Joonis 1:Mootor ees tagavedu
Ülesanded:
-  Muuta mootorilt tulevat pöördemomenti ja pöörlemiskiirust
-  Ülekanda pöördemomenti vedavatele ratastele.

4

Ülekande tüübid:
Sõiduautosid ja tarbesõidukeid eristatakse: tagavedu, esivedu ja nelivedu (mitmikvedu).
Mootor ees - tagavedu.
Ees   mootoriga   autol  on  tavaliselt  harva  mootor  esimesest   teljest   tagapool  (joonis  1),
ülekanne  toimub  kardaanvõlli  kaudu  tagaratastele.  Tulemusena  on  soodsad  massi
jagunemised  esi  ja  tagateljel.   Kurvis   on  kerge   alajuhitavus   Probleemiks  on  veovõlli
tunnel  mis asub salongis.

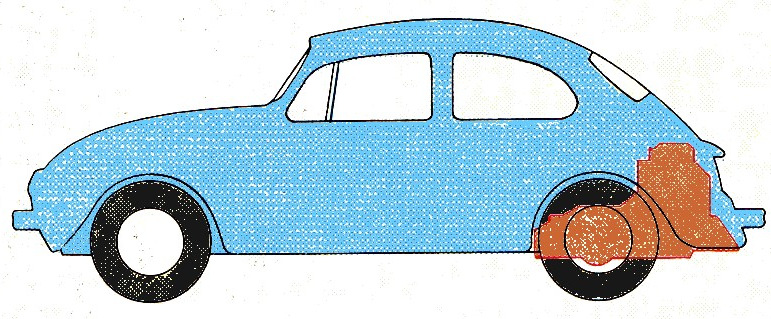

Mootor taga - tagavedu
Mootor  on  paigutatud  tahapoole  veoteljest.  Kuna  mootoriruum  on  mõõtmete  poolest
piiratud  kasutatakse  bokser  mootoreid.  Probleemne  kütusepaagi  paigutus,  külgtuule
tundlikus
ja
kurvis
kalduvus
ülejuhitavusele.
Kasutatakse
autode
puhul harva.

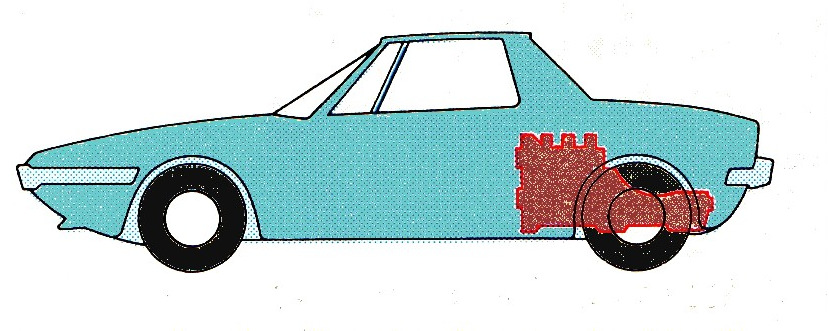

Mootor keskel  - tagavedu
Joonis 2:Mootor taga tagavedu
Kesk mootoriga ülekanne
Seda kasutatakse spordi-ja võidusõiduautodel. Mootor on tagatelje ees (joonis 3). Selle
tulemuseks  on  parem  kaalu  jagamine  mõlemale  teljele  ja  madal  raskuskese,  mis
omakorda  aitab  kaasa  neutraalsele   kurvi   läbimisele.  Puudus  on  see,  et  mootorile  on
raske ligi pääseda ja  kohtade  arv on piiratud.


Joonis 3: Kesk- mootoriga ülekanne
5

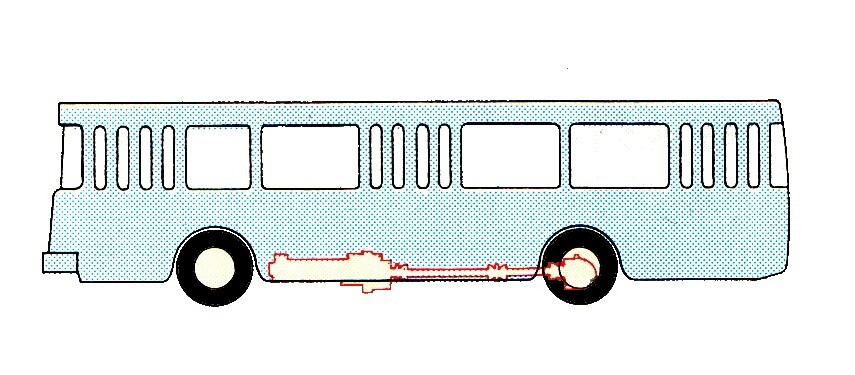

Mootor all - tagavedu
See  on  eriti  sobiv  bussidele  ja  veoautodel  (joonis  4).  Madal  mootor  asukoht  umbes
keskel ja mootorsõiduki madal raskuskese ning massi ühtlasem jaotumine.  Soodsam  on
ka sisustuse hea kasutamine. Mootorile juurdepääs bussi alt.





Joonis 4: Mootor all tagavedu

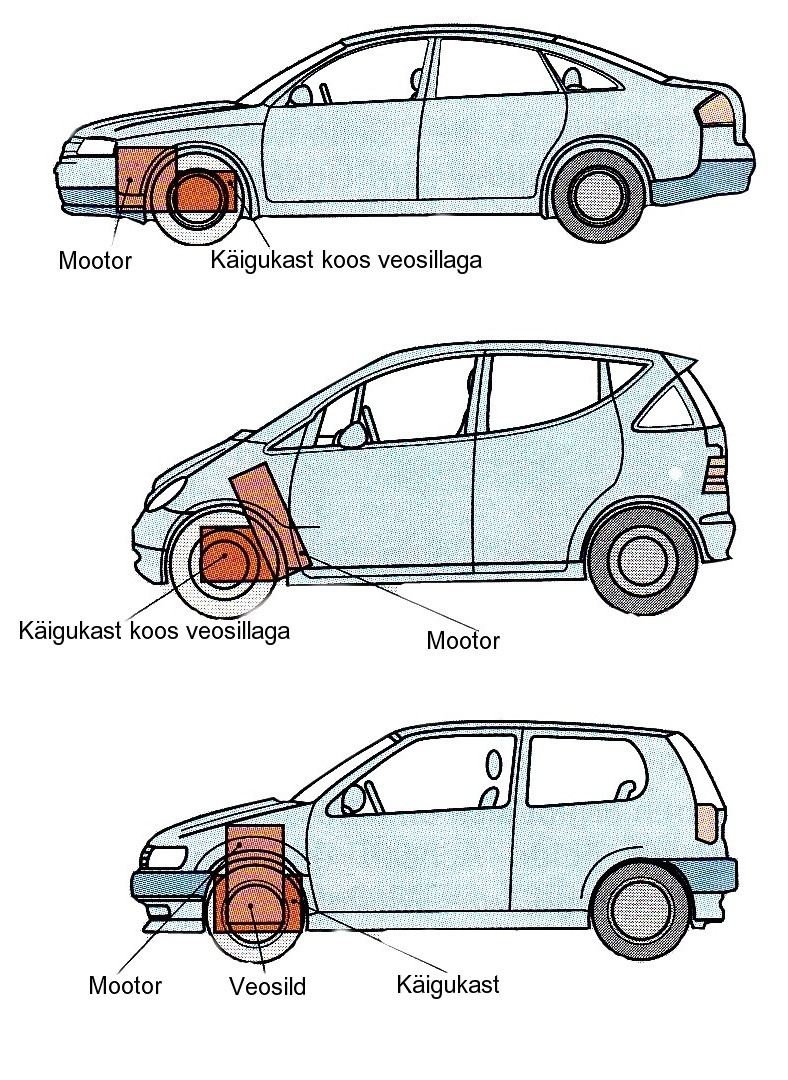

Esivedu
Automootor
üle
esitelje
Joonis
5:
esivedu
Mootor, sidur, käigukast, sild ja diferentsiaal on kombineeritud ühte  plokki . Võrreldes
teiste ülekannetega ees mootori  omadused ja tulemused järgmised:
-  Sõiduki massi vähenemine.
-  Pöördemomendi
lühim
tee
mootorilt veoratastele.
-  Pole veovõlli tunnelit.
-  Suur pagasiruum.
-  Mootor  põiki   teljega ,  väike
eesülend  ja  suur
kasutatav
jalgaderuum
-  Sirgel  sõidukit  tõmmatakse  ei
tõugata.
-  Alajuhitavus
kiirel
kurvide
läbimisel
-  Ebasoodne massi jagunemine ees
ja taga.
-  Intensiivsem  rehvi   kulumine
veoratastel.


Joonis 5:Esivedu

6

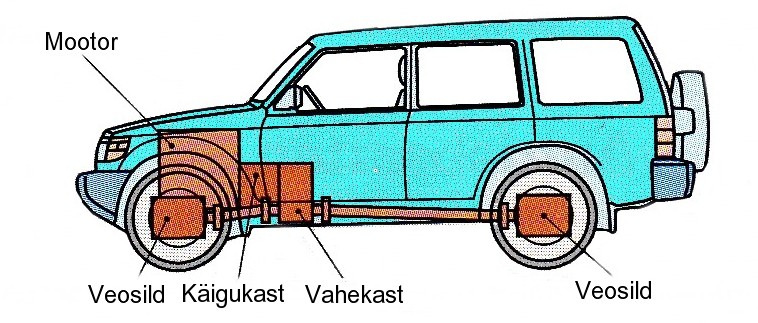

Neljarattavedu
Alaline  nelivedu
Seal on pidevalt ühendatud mõlemad veosillad. Autode esi veotelg, on tagatelje kaudu
ühendatud
veovõlliga.
Keskdiferentsiaal
kompenseerib
kiiruse
erinevusi esi-ja tagateljel. See
hoiab
ära
pinged
jõuülekandes ja kannab sõites
ühtlaselt veojõu ratastele.

Joonis 6:Maastur neljaratta vedu
Lülitatav nelivedu
Tänu vahekastile mis saab ülekande käigukastist.
Ülekandest  sõltuvalt  toimub  pöördemomendi
ülekandmine  esi-  ja  tagaveovillale.  Üldiselt
kantakse  veojõud  üle  tagasillale.  Esisild  on

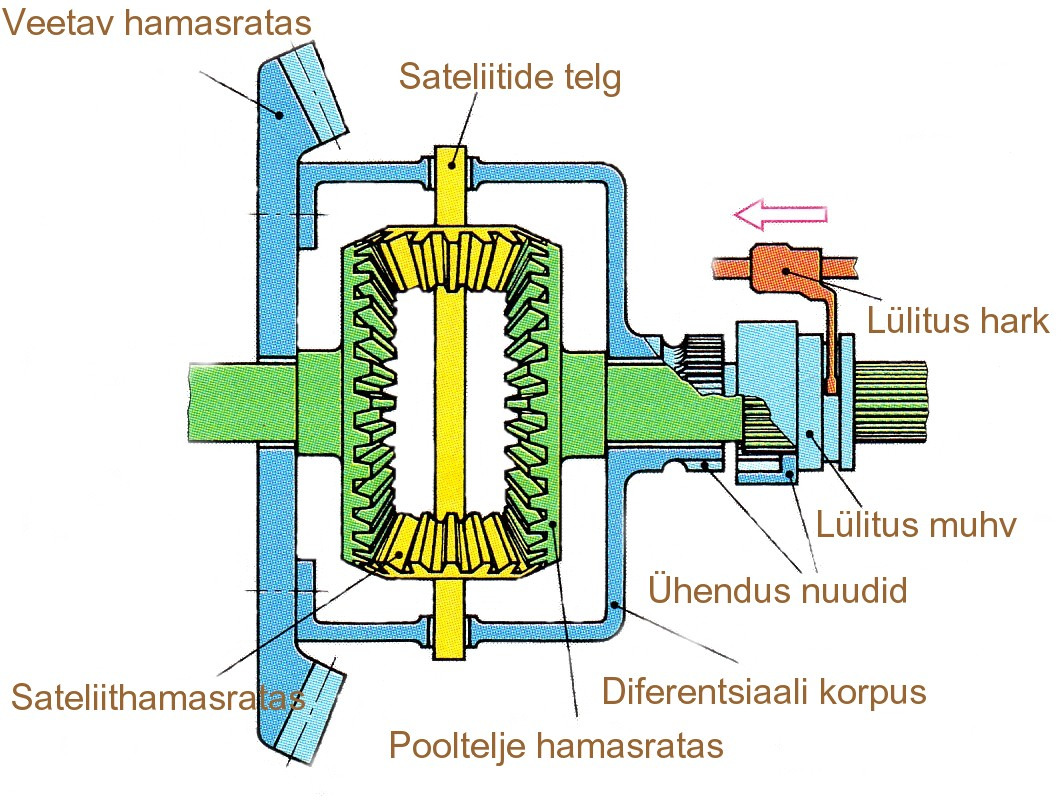

aktiveeritud  ainult  siis,  kui  vaja.   Diferentsiaalid
võivad
olla
varustatud
lukkudega.

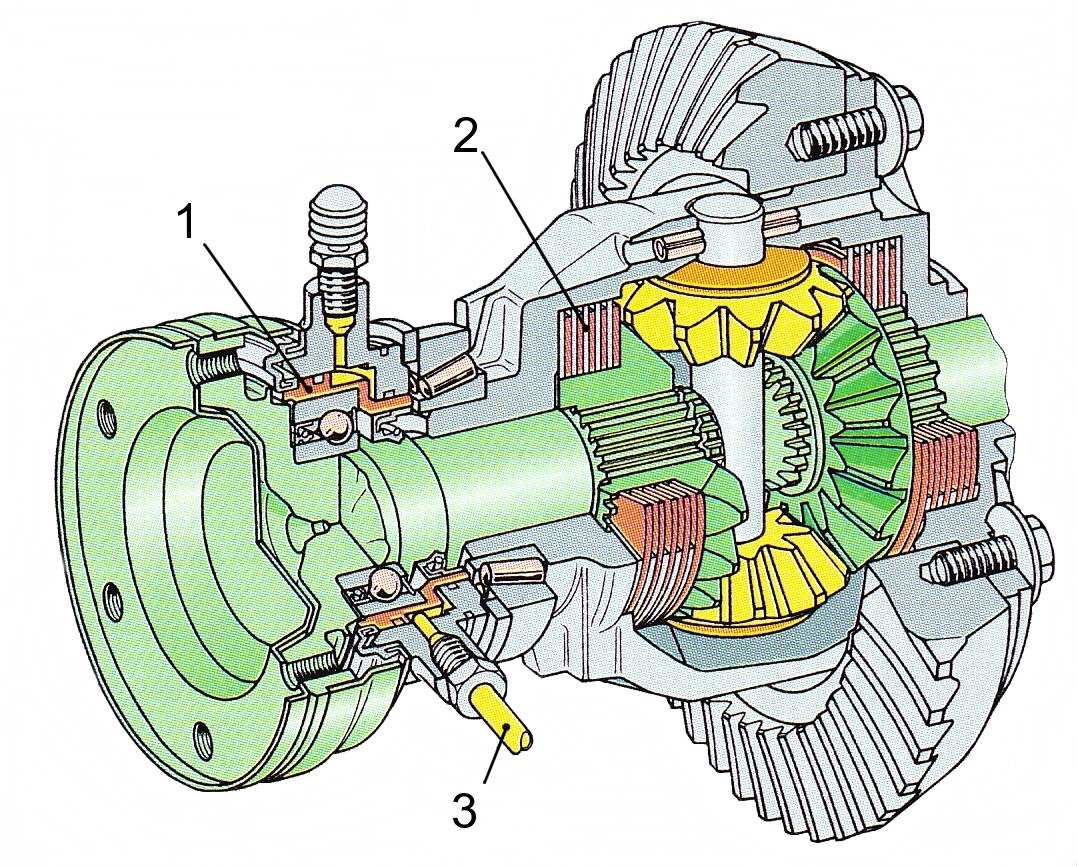

Keskdiferentsiaali  puudumisel  ei  ole  võimalik
esivedu  kuiva  teega  sisse  lülitada.  Esisilla
vabajooksuga
rattarumm
vabastab
rattad
veovõllidest sõltuvalt rattapöördenurgast.

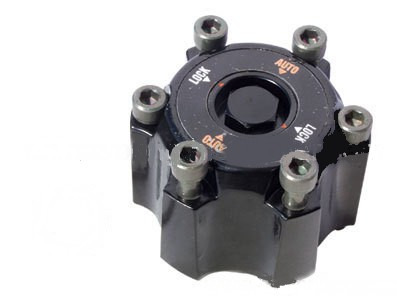

Joonis 7:Vabajooksuga rattarumm

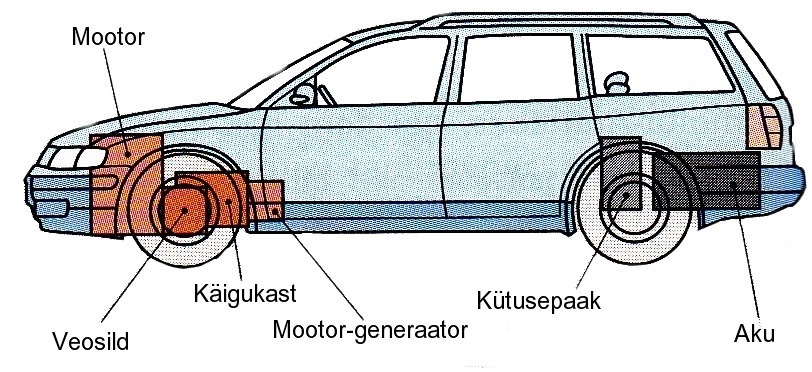

Hübriidülekanne
Ühendada  hübriid  ülekandega  sõidukis  kahe  eri  mootorite  võimsus  nagu  sisepõlemis-
mootor  asula  välisel  teekonnal  ja  saastevaba   elektrimootor   linnas  sõites  (joonis  8).
Saadaval
vajalikud
elektripatareid,
mis
on
laetavad  220V  vooluvõrgu
kaudu  või  osaliselt  reisi  ajal
koos  sisepõlemis  mootoriga.
Siin
elektrimootorina
tegutseb  generaator.  Kerge
on  muuta  auto  jõuülekande
režiimi.
Joonis 8: Hübriid sõiduauto
7

Mehaanilised jõuülekanded
Mehaaniliseks  nimetatakse  auto  jõuülekannet,  mis  koosneb  üksnes  mehaanilistest
seadistest.  Mehaanilised  jõuülekanded  jagunevad  astmelisteks  ja  astmeteta
ülekanneteks,  sõltuvalt  sellest,  kas  ülekandearvu  muutus  on  astmetega  määratud  või
sujuv . Rohkem on levinud astmelised ülekanded.
Auto mehaanilisse astmelisse jõuülekandesse kuuluvad järgmised põhimehhanismid.
Sidur  on  ette  nähtud  töötava  mootori  sujuvaks
ühendamiseks  jõuülekandega  ja  selle  ajutiseks
lahutamiseks  käiguvahetamiseks  ja  sujuvaks
kohaltvõtuks.

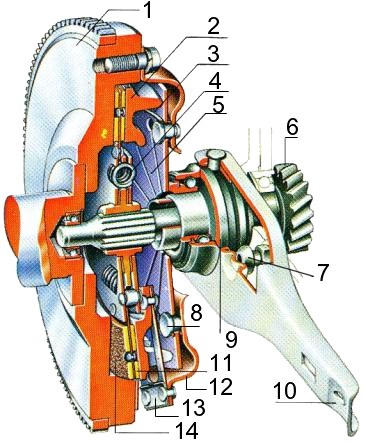

Joonis 9: Sidur

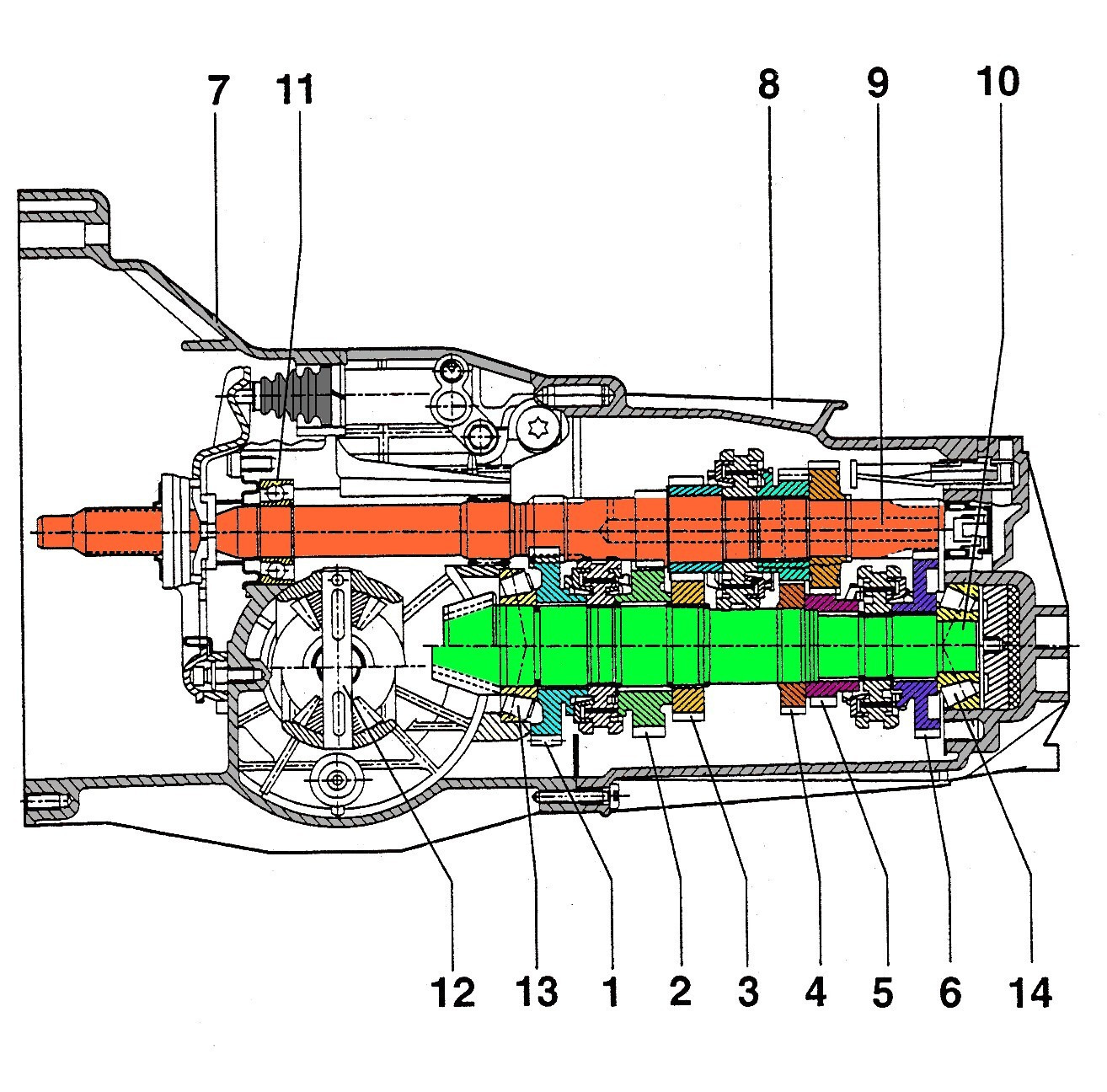

Käigukast  on  vajalik  mootorilt  veoratastele
kantava
pöördemomendi
muutmiseks
väärtuselt
ja
suunalt.
Käigukasti
abil
muudetakse auto sõidusuunda ning lahutatakse
töötav mootor pikemaks ajaks veoratastest.

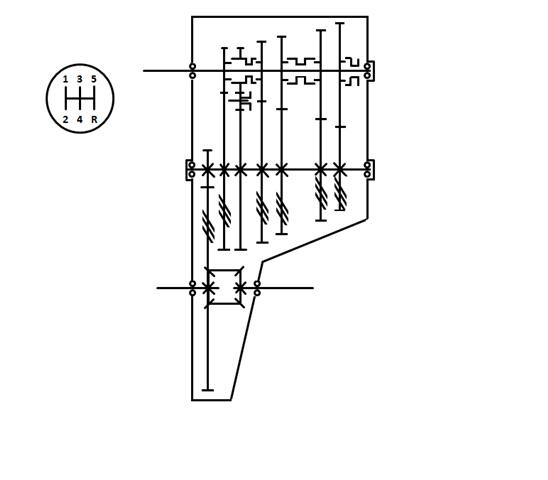

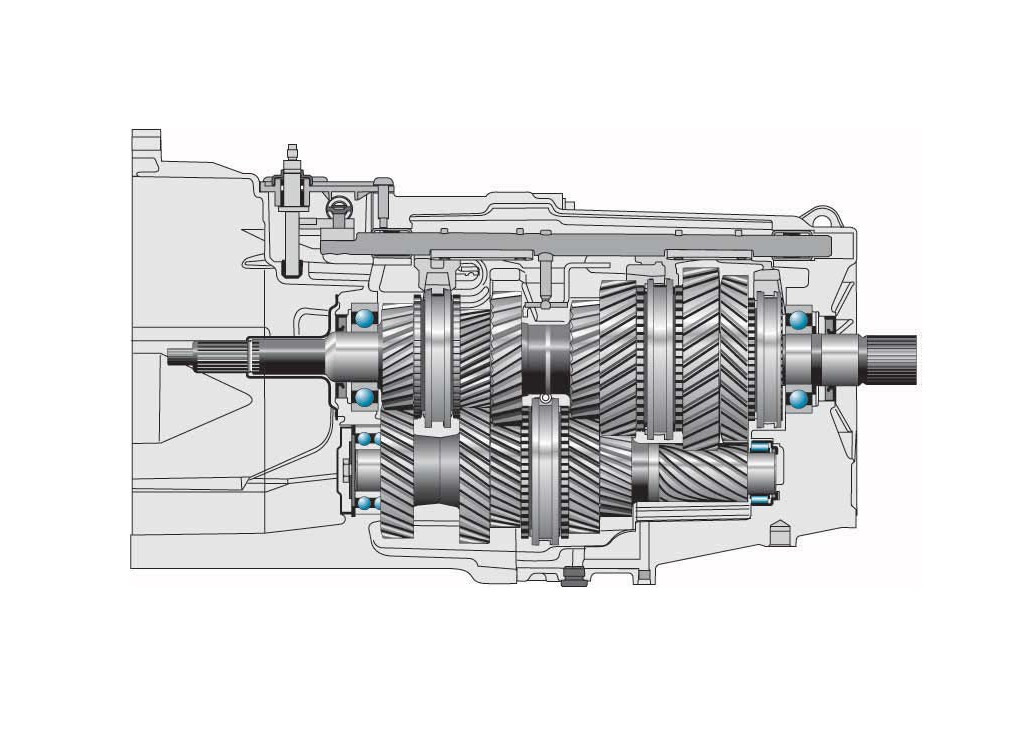

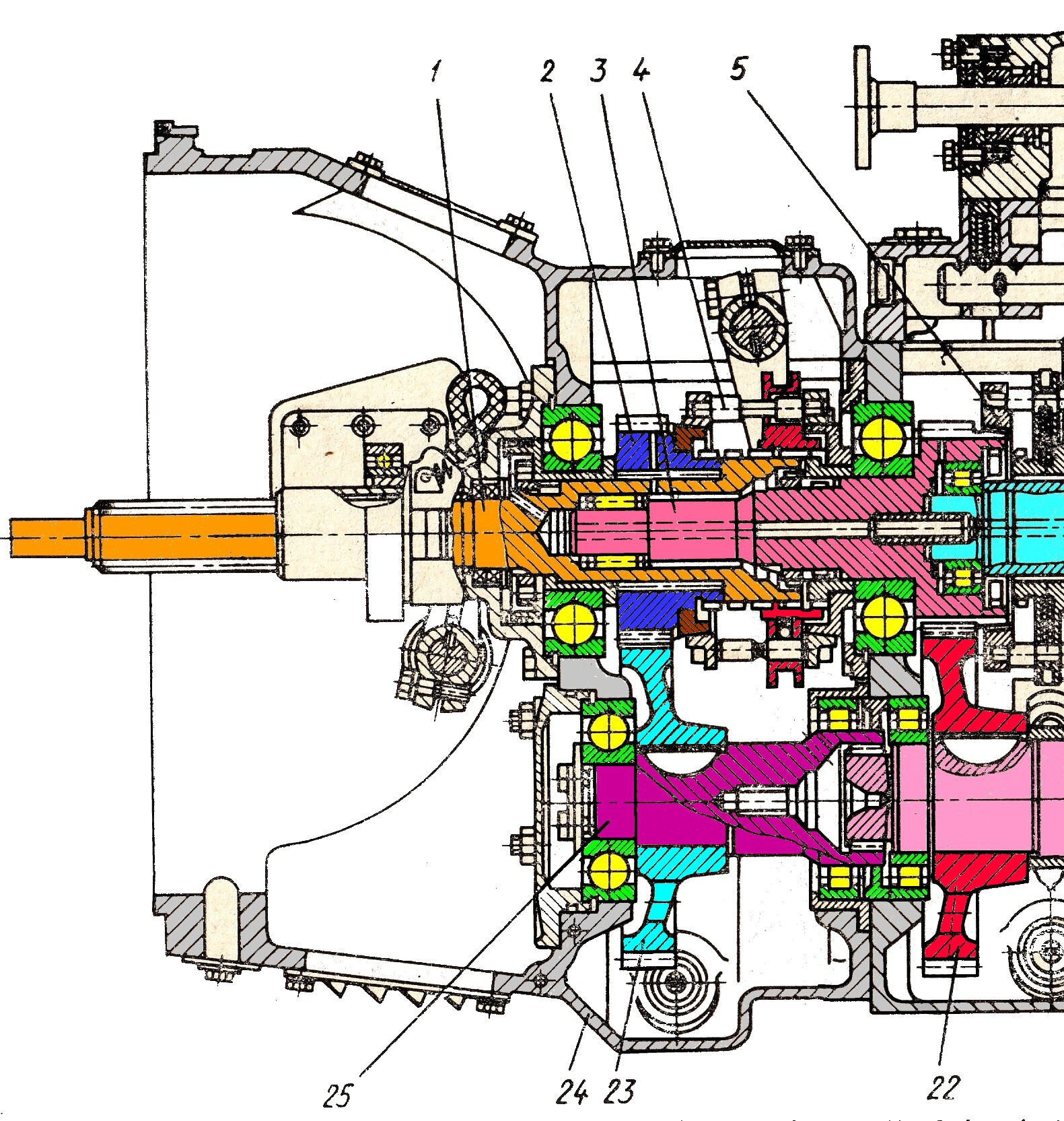

Joonis 10:Käigukast
8

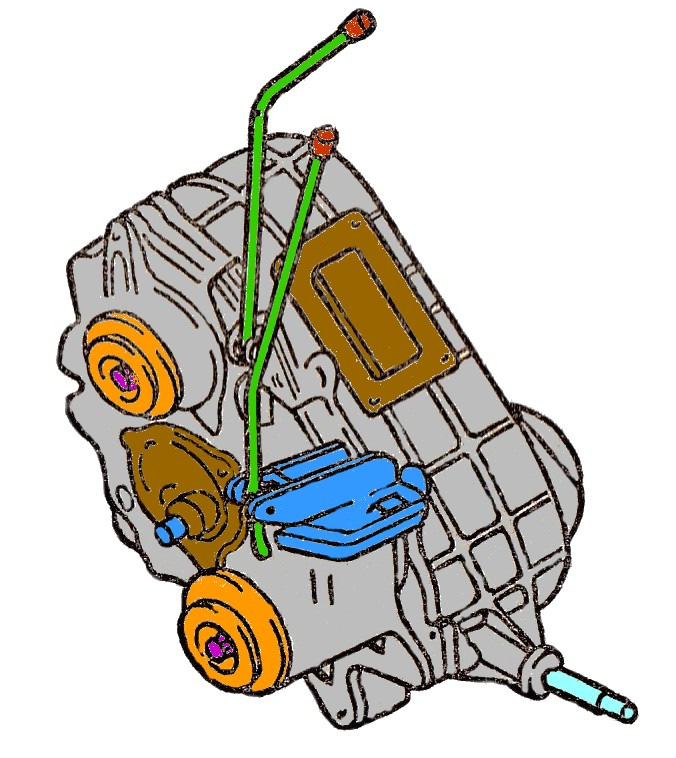

Jaotuskast  võib olla kokku ehitatud käigukastiga,
mis   jaotab   pöördemomendi  veosildade  ja  masina
mootori poolt käitatavate tööorganite vahel.

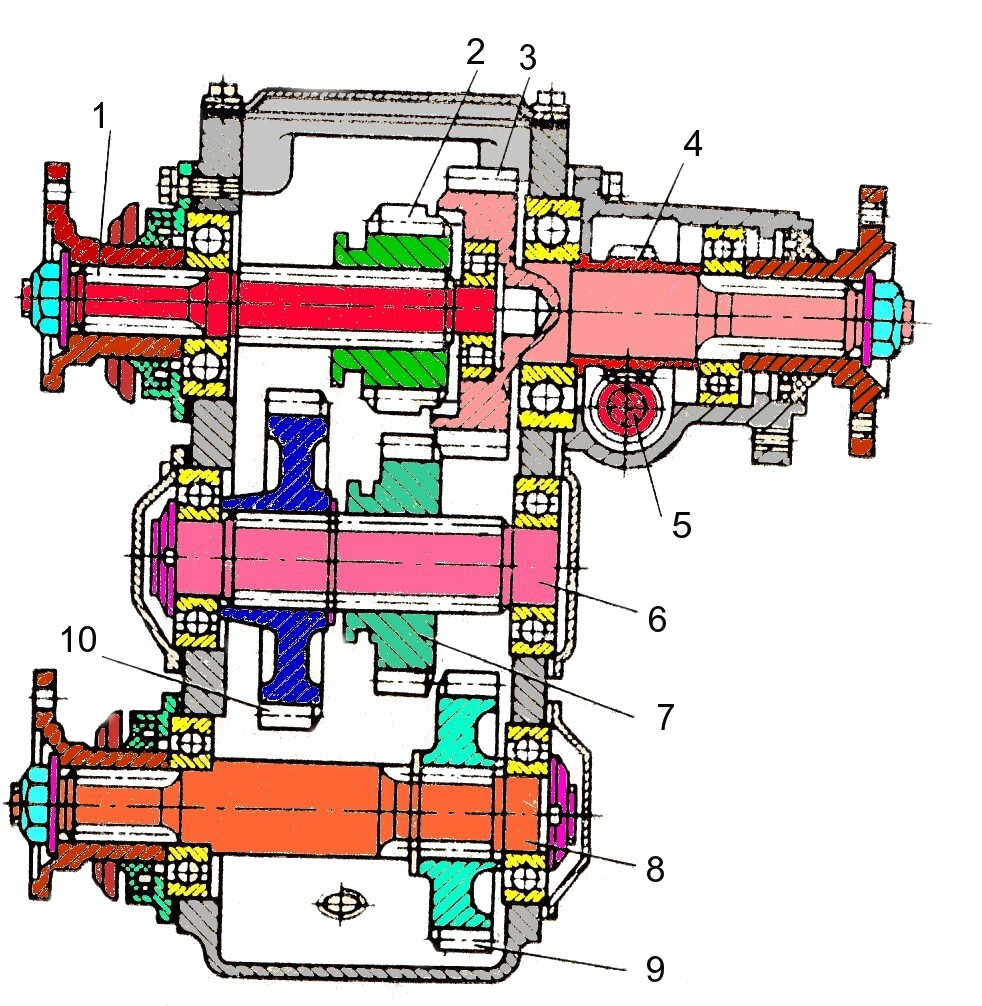

Joonis 11:Jaotuskast

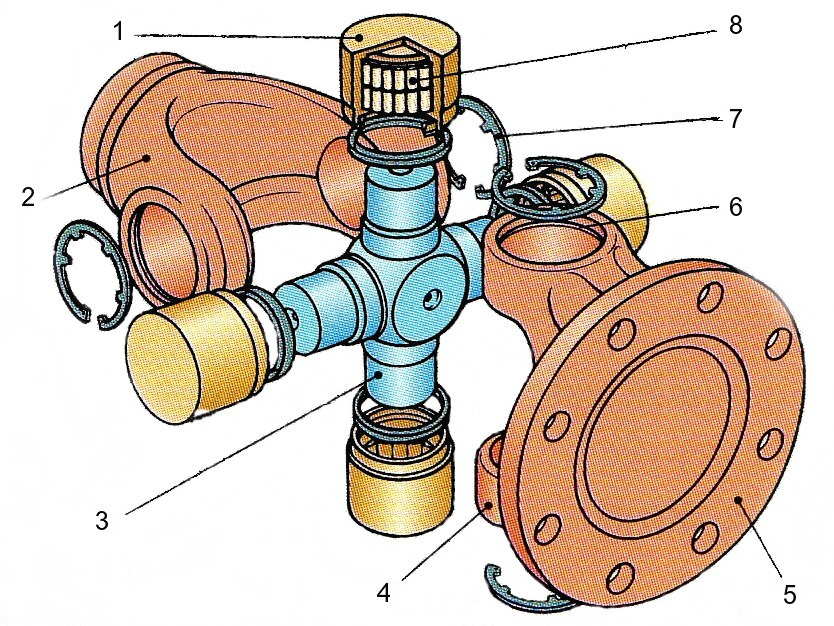

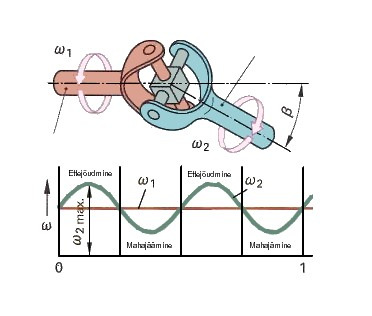

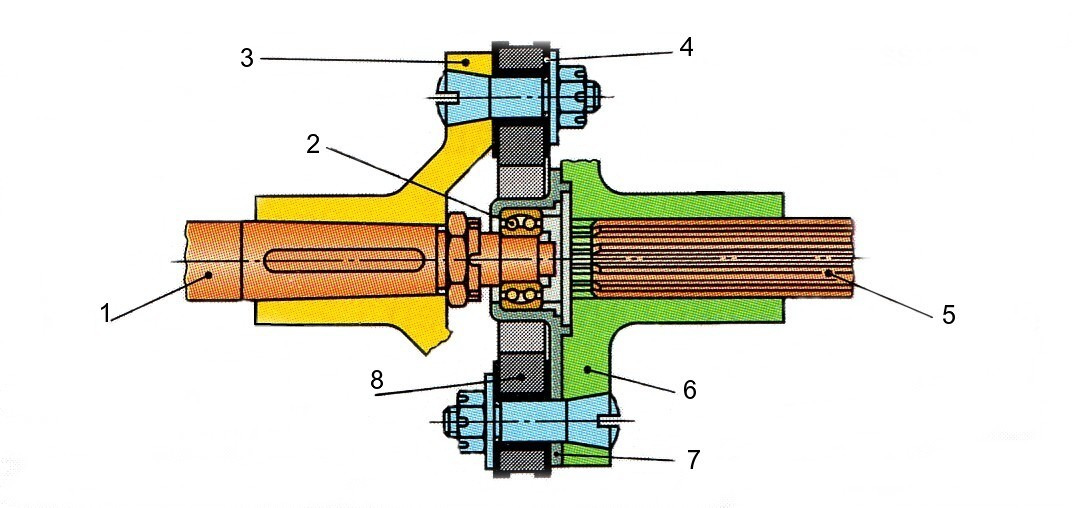

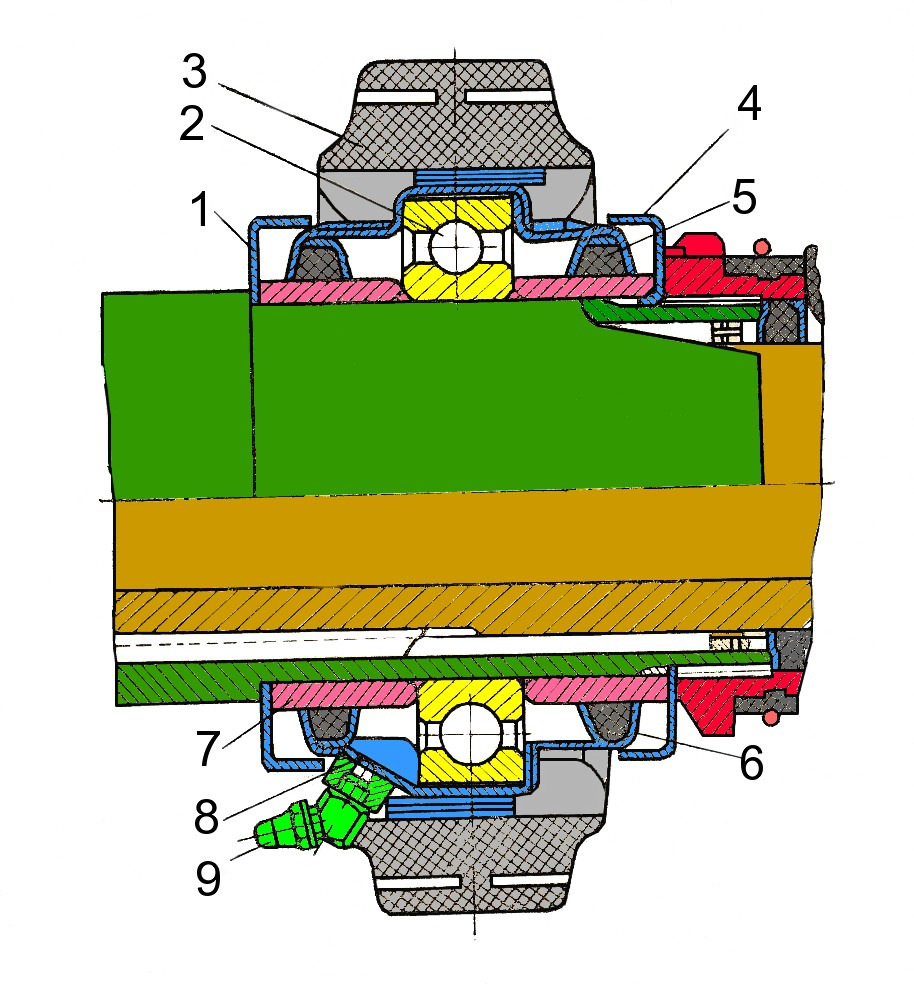

Kardaanülekanne
kannab
pöördemomendi
käigukastist - jaotuskastist vedavate sildade peaülekannetele.

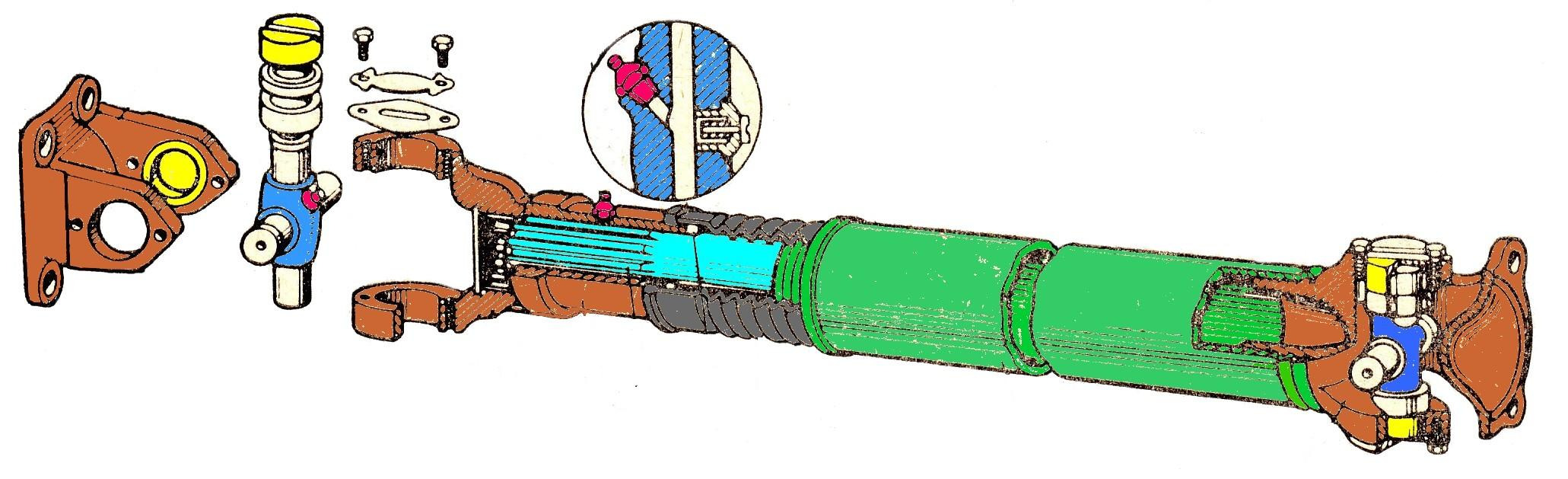

Joonis 12: Kardaan

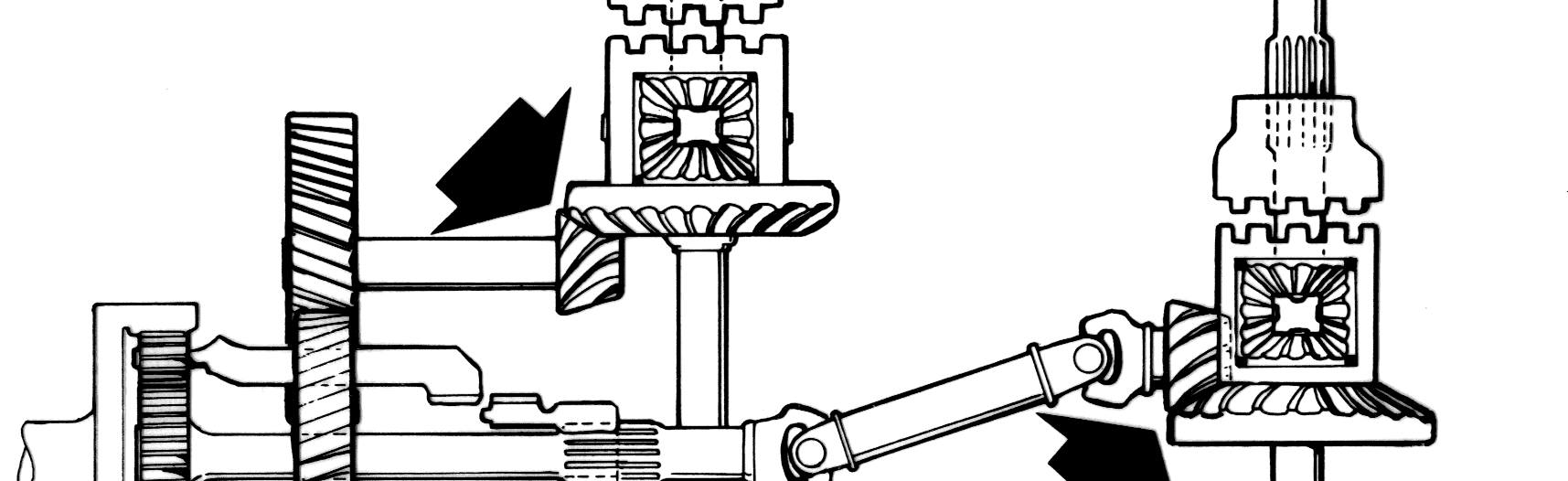

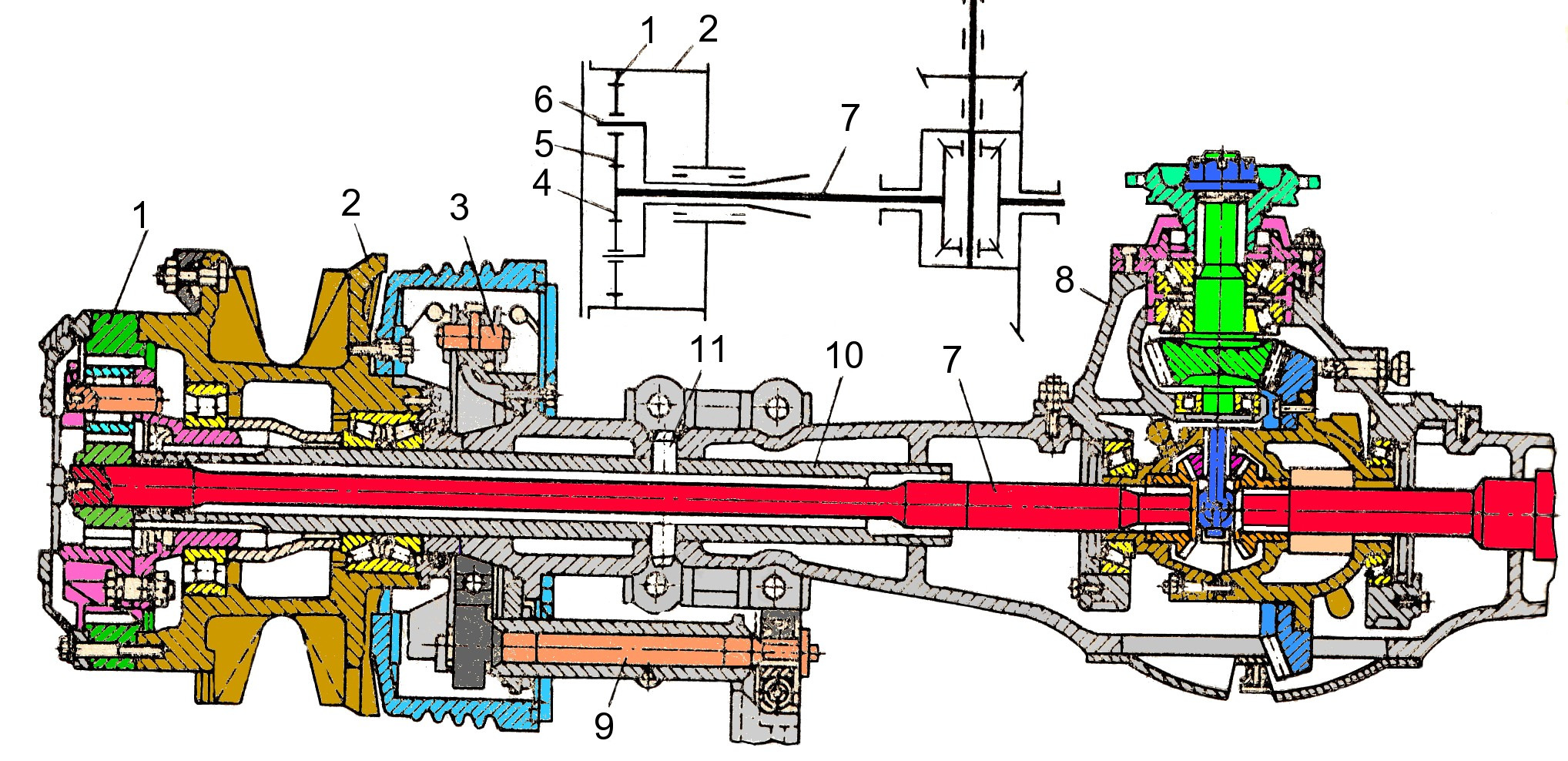

Peaülekanne
on
vajalik
jõuülekande
ülekandearvu   suurendamiseks   ja  pöörlemise
kandmiseks  võllidele,  mis  paiknevad  masina
pikiteljega  risti.  Peaülekandesse  on  tavaliselt  sisse
ehitatud diferentsiaal.

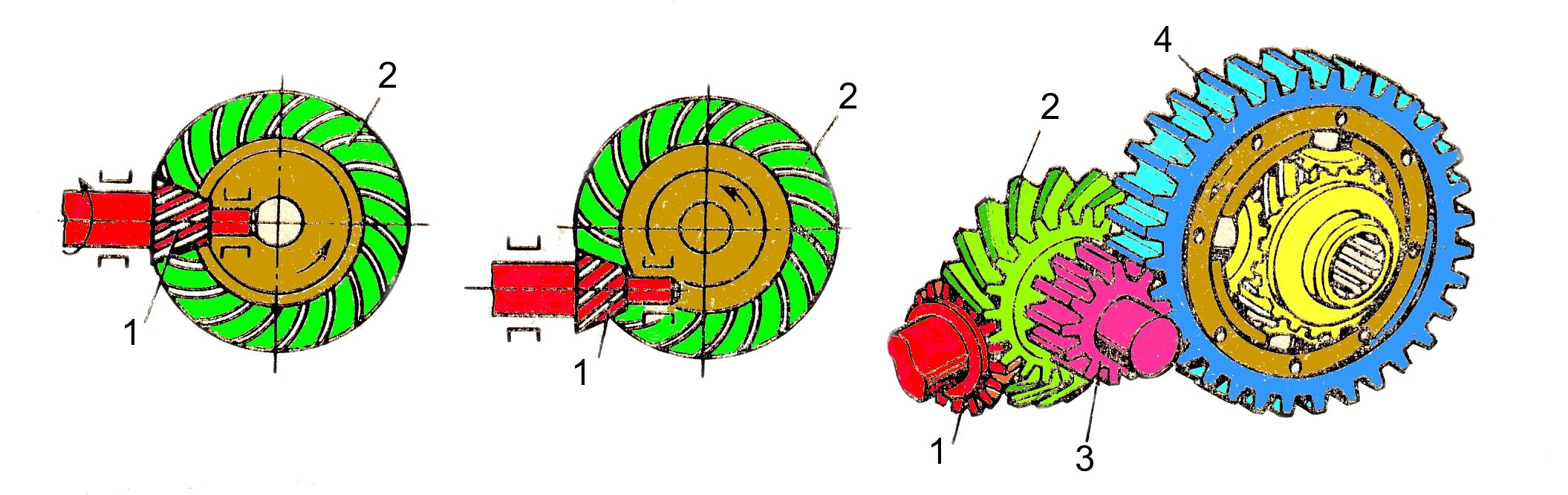

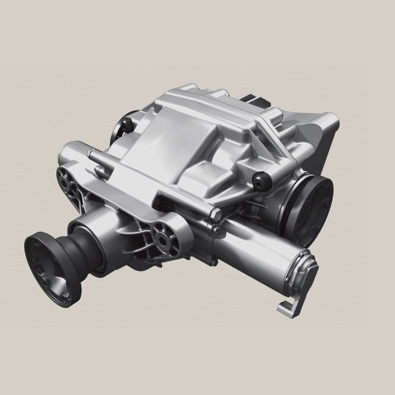

Joonis 13:Peaülekanne

9

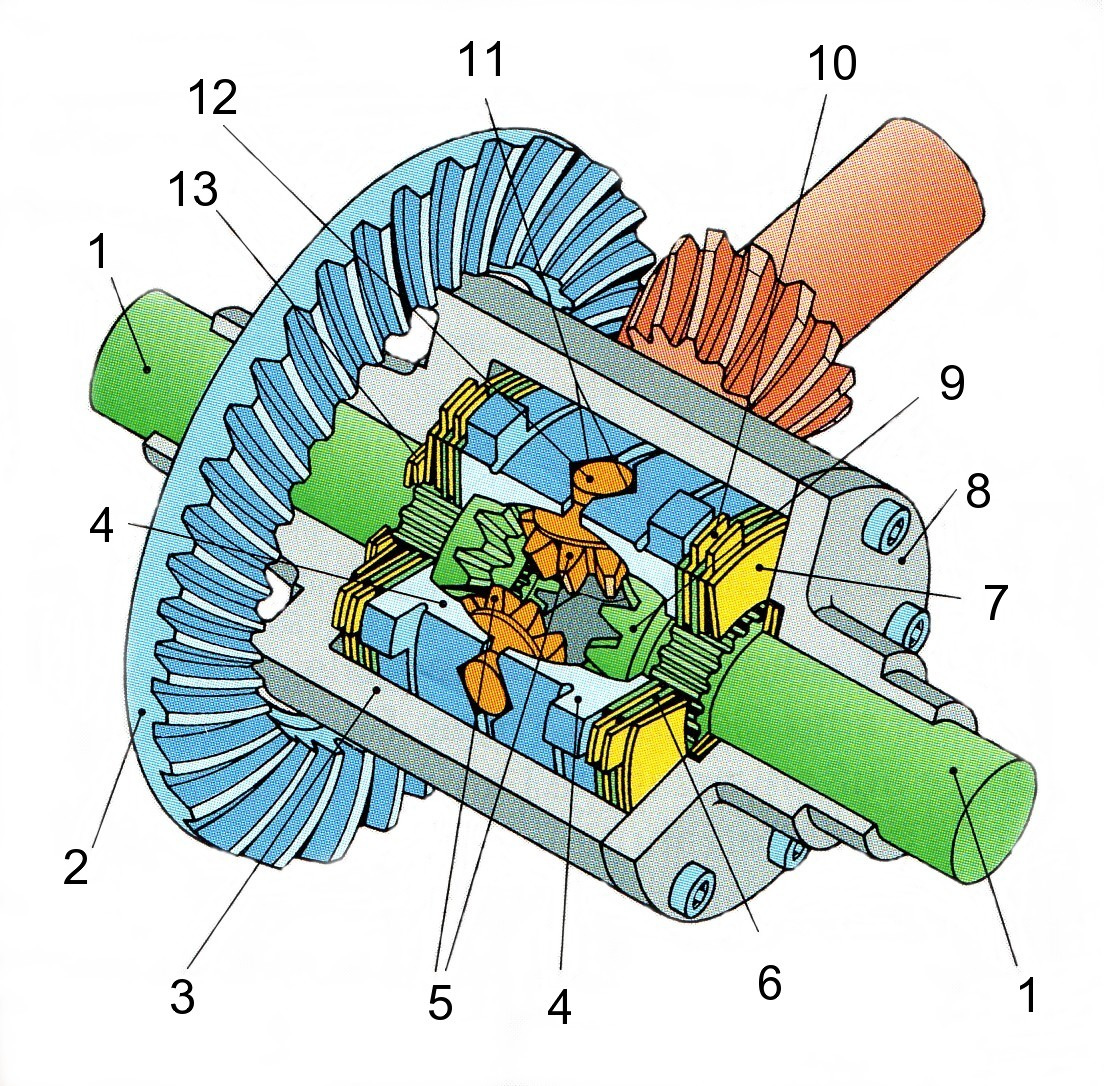

Diferentsiaal  on   mehhanism ,  mis
jaotab
temale
rakendatud
pöördemomendi väljundvõllide vahel ja
võimaldab
neil
pöörelda
erineva
kiirusega.

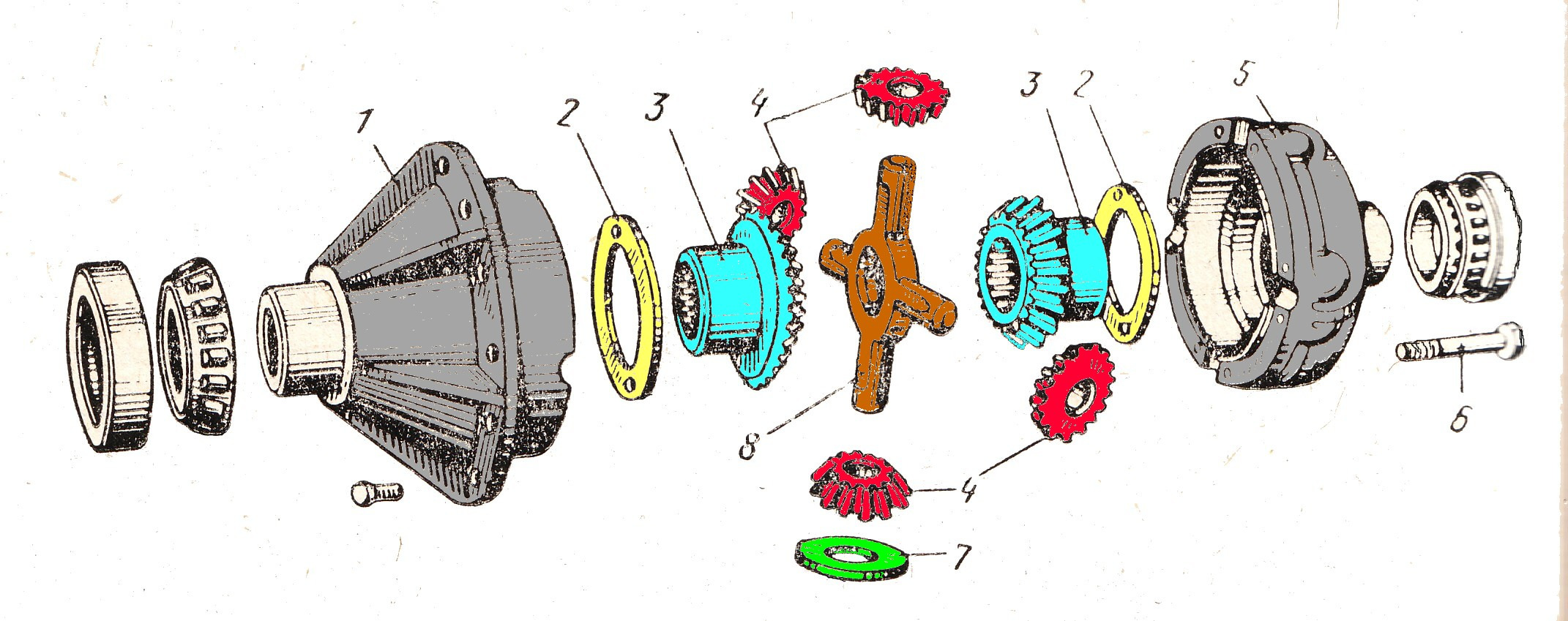

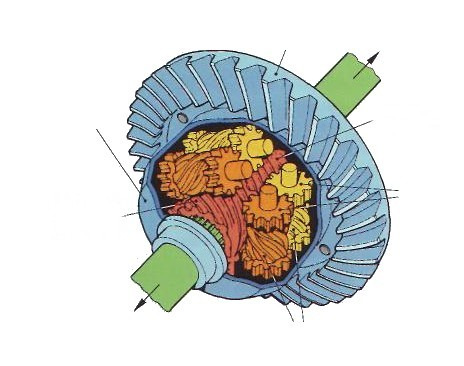

Joonis 14:Diferentsiaal

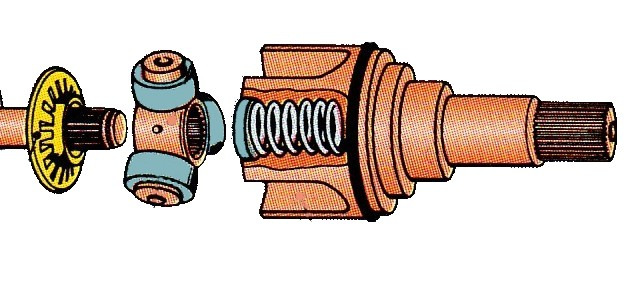

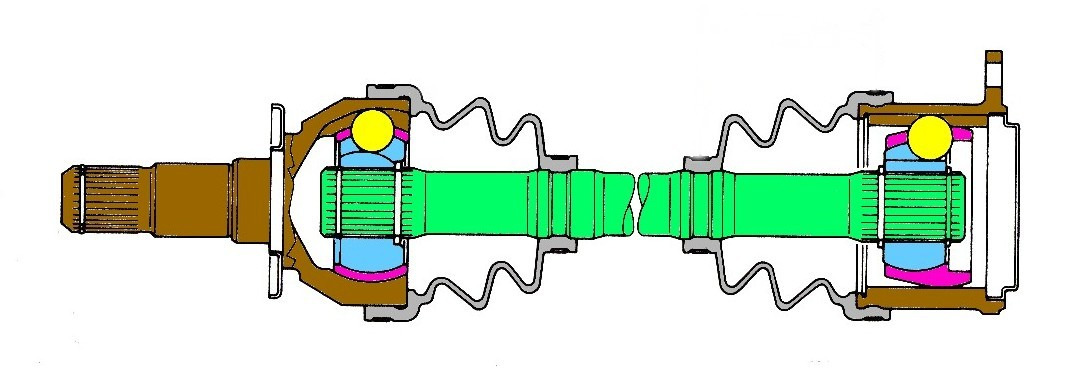

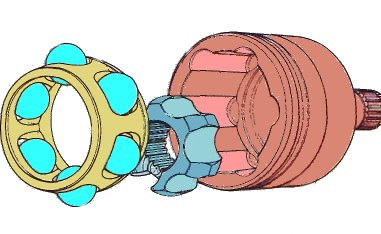

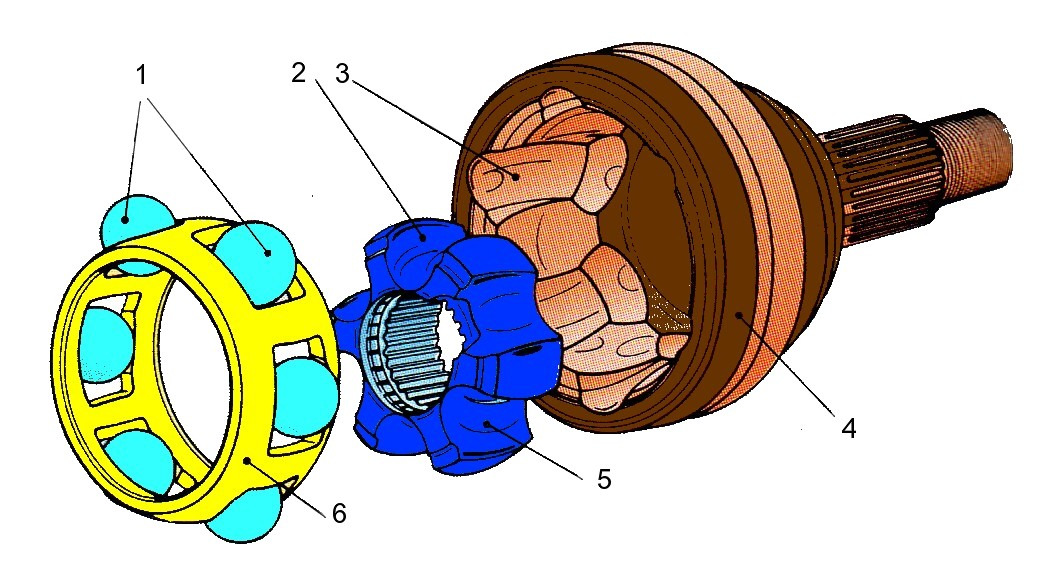

Joonis 15:Veovõll

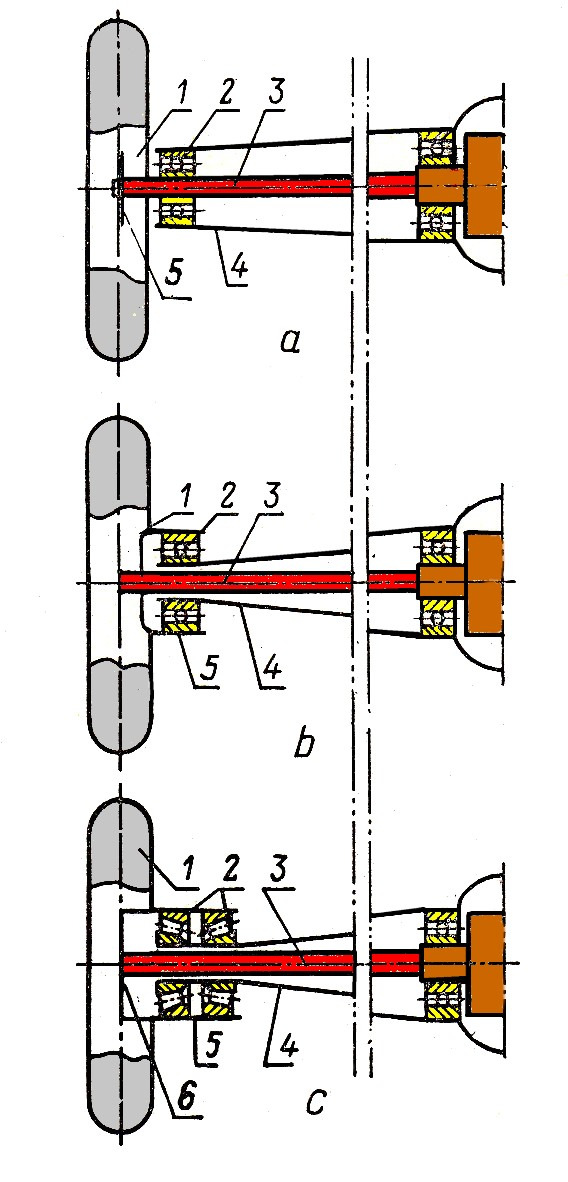

Veovõllid on ettenähtud pöördemomendi edasikandmiseks diferentsiaalilt veoratastele.
10

Sidur
Üldandmed
Siduriks  nimetatakse  auto  mehhanismi,  mis  kannab  edasi  mootori  pöördemomenti,
võimaldab  mootorit   ajutiselt   jõuülekandest  lahutada  ja  neid  teineteisega   sujuvalt
ühendada.  Sidur  kaitseb  jõuülekannet  ülekoormuste  eest,  piirates  ja  leevendades
ülekantavat pöördemomenti.
Siduri töötamine põhineb kokkupuutuvate ja liikuvate pindade vahel tekkiva hõõrdejõu
ärakasutamisel.
Sidur peab mootori suurima pöördemomendi kindlalt käigukasti vedavale võllile edasi
andma.  Ta  peab  lahutuma  täielikult,  eraldades   vedavad   ja  veetavad  osad  kiiresti  ja
sujuvalt.  Sujuvalt  lülitamine  on  vajalik,  et  koormata  jõuülekande  mehhanisme  ja
suurendada masina kiirust järk-järgult. Siduri veetavate osade  inertsimoment  ei tohi olla
suur.  Olulised  on  hoolduse  ja  reguleerimise  hõlpsus,  juhtimise  kergus  ja  suur
töökindlus.
Autodel  kasutatakse  h õ õ r d s i d u r e i d .   Seepärast,  et  nende  sidurite  vedavad  ja
veetavad osad on kettakujulised, nimetatakse neid ka k e t a s s i d u r i t e k s .
Hõõrdsidurite laialdase leviku põhjused on lihtne ehitus, kasutamise ja  remondi  lihtsus,
lülitumispuhtus ja sujuvus ning veetavate osade väike inertsimoment.
Hõõrdsidureid liigitatakse veetavate osade, s. o. ketaste arvu järgi. Enamasti on sidurid
ühe-  või  kahekettalised.  Ketaste  arv  sõltub  mootori  pöördemomendist  ja  veetava   ketta
läbimõõdust. Viimane valitakse võimalikult väike, et veetavate osade inertsimoment ei
takistaks käigukasti hammasrataste müratut lülitamist.
Ketastevaheliste  survejõudude  alusel  jagunevad  sidurid  vedru-,   lamell -,   tsentrifugaal -
ja segasurumehhanismiga sidureiks.
Tsentrifugaalse  surumehhanismiga  sidurites   surub   kettaid  kokku  pöörlevate  masside
tsentrifugaaljõud.  Autodel  ja  kasutatakse  sellist  ketaste  kokkusurumise  viisi  lisaks
vedrumehhanismi  toimele.  Sidureid,  mille  kettaid  surutakse  kokku  mõlemal  viisil,
nimetatakse  segasurumehhanismiga  sidureiks.  Kõik  autode  sidurid  on  püsiühendatud.
Lahutamiseks ja lahutatuna hoidmiseks tuleb rakendada välisjõudu.
11

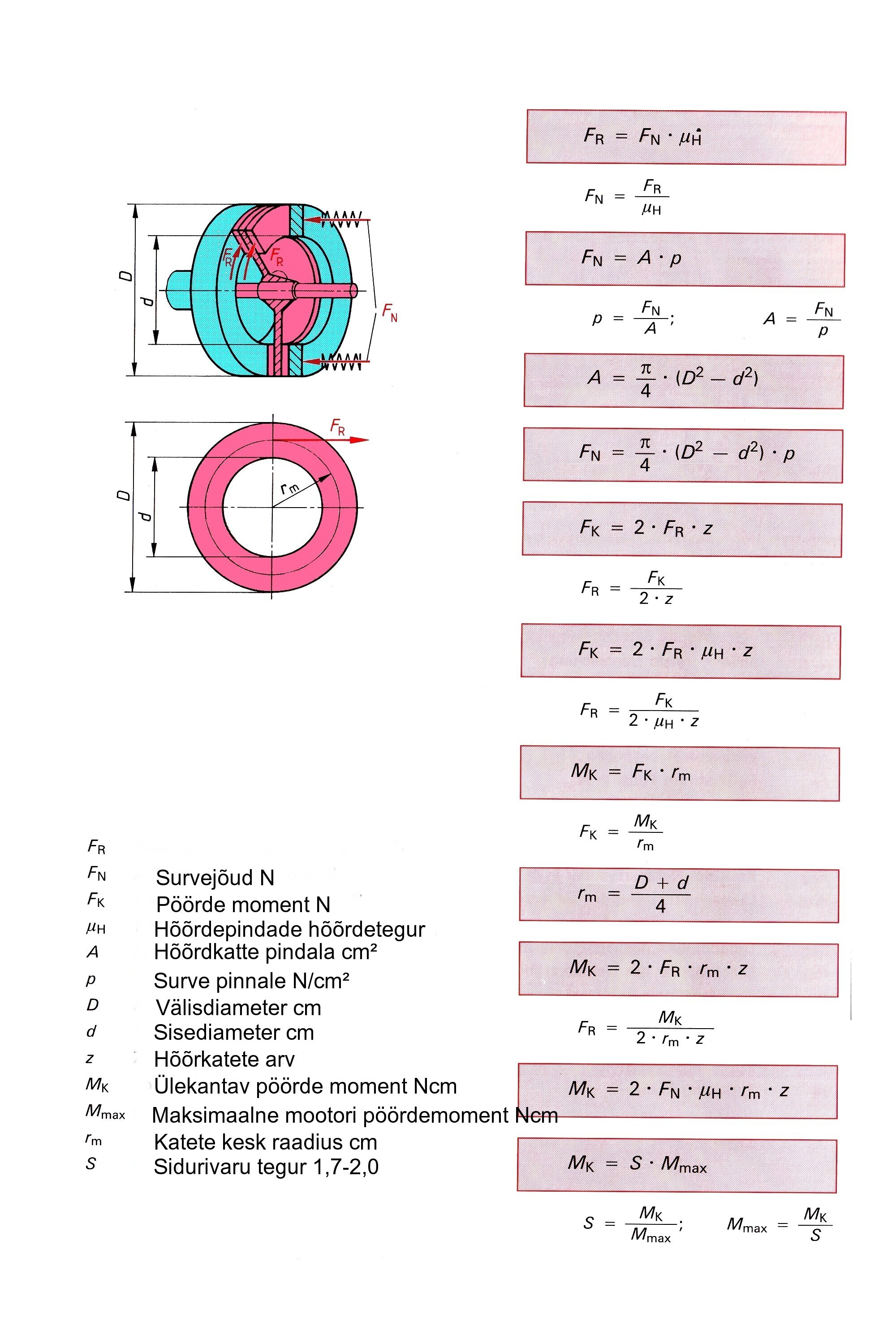

Ketashõõrdsiduri  põhimõõtmete  kindlaksmääramisel  lähtutakse  mootori  suurima
pöördemomendi  kindlast  edasiandmisest.  Siduri  hõõrde-moment  (N × m)   arvutatakse
valemitega , kus µH on ketaste tööpindade hõõrdetegur, rm keskmine hõõrderaadius cm,
Fn hõõrdepindade survejõud N, z hõõrdepindade arv, S siduri varutegur, Mmax mootori
suurim  pöördemoment  (N × m) (vt.  Lisa  1  Siduri  hõõrdemomendi  arvutusvalemid
lk.59)
Loetleme mõningaid enamikule siduritele  omaseid  ehituse iseärasusi.
Siduri vedavad osad asuvad mootori hooratta küljes. Seejuures on hooratta kettapoolne
pind üks vedavaid pindu. Hooratta suur mass soodustab detailide jahutamist ja muudab
siduri kompaktseks. Ühtlasi kulub hooratta valmistamiseks vähem metalli, sest siduri
detailid suurendavad massi.
Hooratta  külge  kinnitub  poltidega  sidurikest  ehk   sidurikorv ,  mis  on  stantsitud
terasplekist.  Selle  külge  kinnituvad  teised  siduri  detailid:  vedavad  surukettad,
survevedrud (ka lamell  vedrud ) ja lahutuskäpad.
Vedavad surukettad valmistatakse perliitsest hallmalmist, millel on hea  soojusjuhtivus .
Et vedavate ketaste survejõud oleks küllalt suur, kasutatakse sidurikorvis kuni kümmet
või rohkem vedrut. Ketaste hõõrdumise tõttu vedrud kuumenevad. Vedrude elastsuse
säilitamiseks paigutatakse suruketaste ja vedrude vahele soojuse vastu isoleerseibid.
Nüüdseks  on  enamus  auto  sidurites  survevedrud  koos  lahutuskäppadega  asendatud
vedruterasest  stantsitud  keskvedruga  ehk  lamelliga  mis  on  töökindlam  ja
hooldevabam. Lamellvedru paksus sõltub ülekantavast pöördemomendist.
Et  veetavate  ketaste  inertsimoment  ei  oleks  suur,  peab  nende  mass  olema  väike.
Seepärast tehakse nad õhukesest elastsest lehtterasest, millele liimitakse või needitakse
hõõrdkatted.  Katete  materjal  on  asbestivaba,  valmistatakse  need  savi  ja  liimi   segust
millele on lisatud veel sideainet. Hõõrdmaterjalid peavad säilitama suure hõõrdeteguri
kuumenemise ,  suure   erisurve   ja  kiire  libisemise  korral.  Õhukese  terasketta  vetruvus
suurendab siduri lülitumise ja lahutumise sujuvust.
Sidurit   võib  vaadelda   koosnevana   mehhanismist  ja  ajamist,  mis  on  vajalik  siduri
lahutamiseks  ja  ühendamiseks.  Ajam  võib  olla  mehaaniline,  hüdrauliline  ja
elektromagnetiline.
12

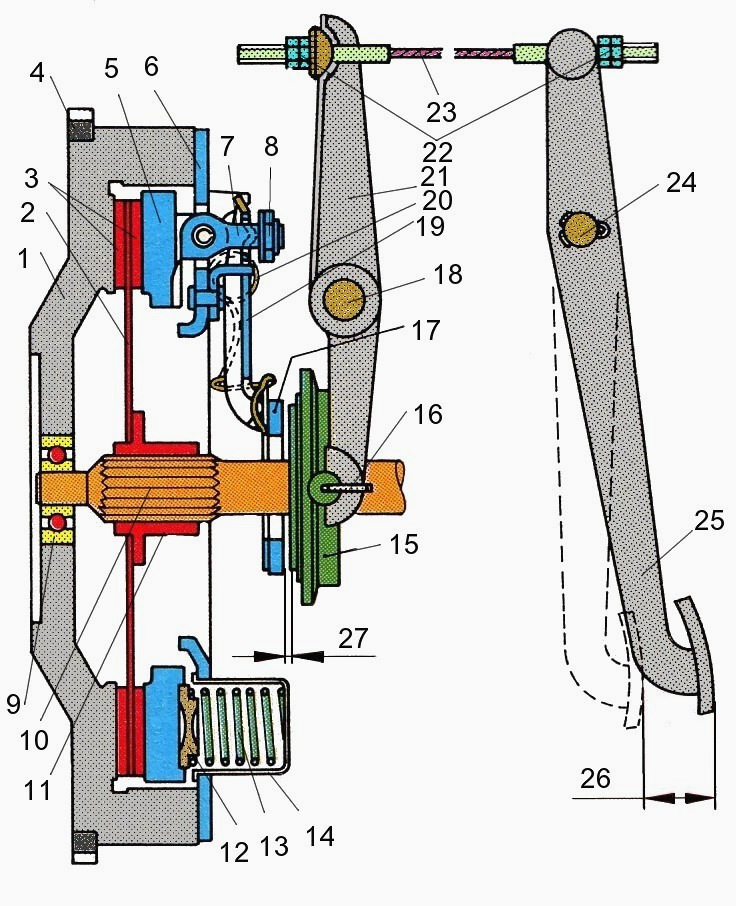

Mehaaniline ajam
Mehaaniline  ajam  millesse  kuuluvad  ainult  mehaanilised   seadised ,  kasutatakse
tänapäeva autodel vähe. See kujutab endast
lihtsat  hoovastikku,  mis  kannab  jõu
pedaalilt  siduri  lahutuskäppadele  või
lamellvedrule. Mehaanilise ajami puudused
on  detailide  võimalikud  deformatsioonid
ning  liigendite  ja  liidete  hõõrdumine  ja
kulumine,  mistõttu   reguleering   muutub
kiiresti ja vajab kasutamiseks jõudu.

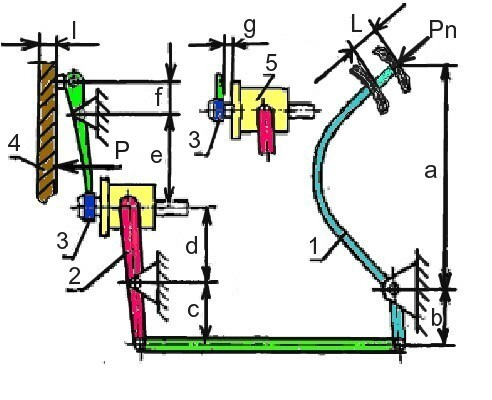

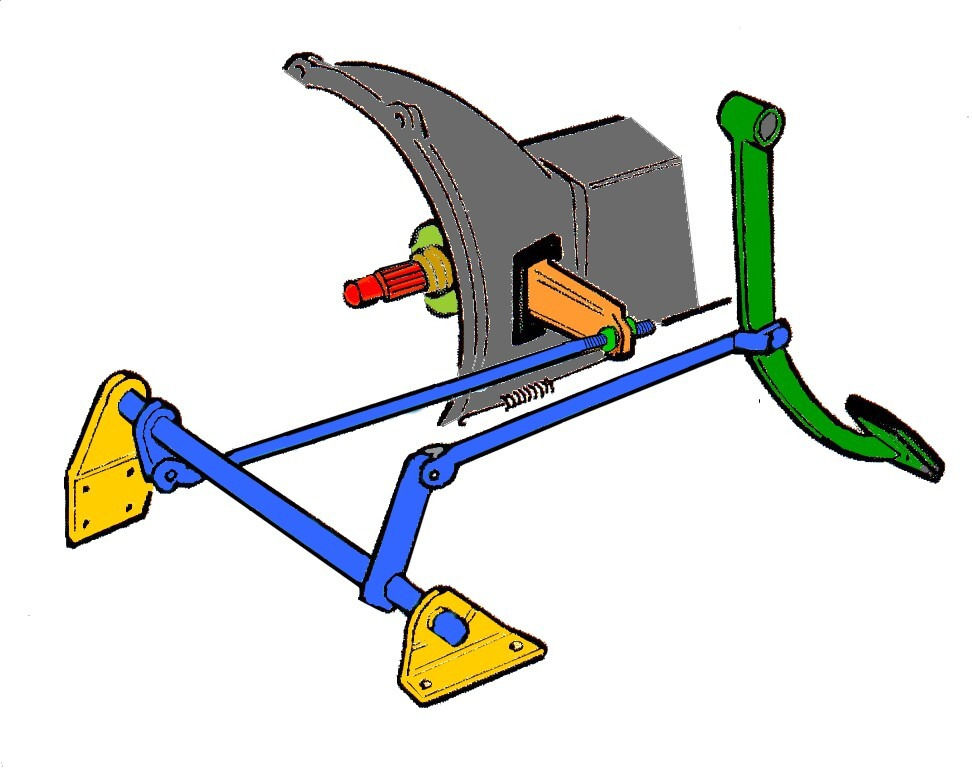

Joonis 16:Siduri mehhaaniline ajam

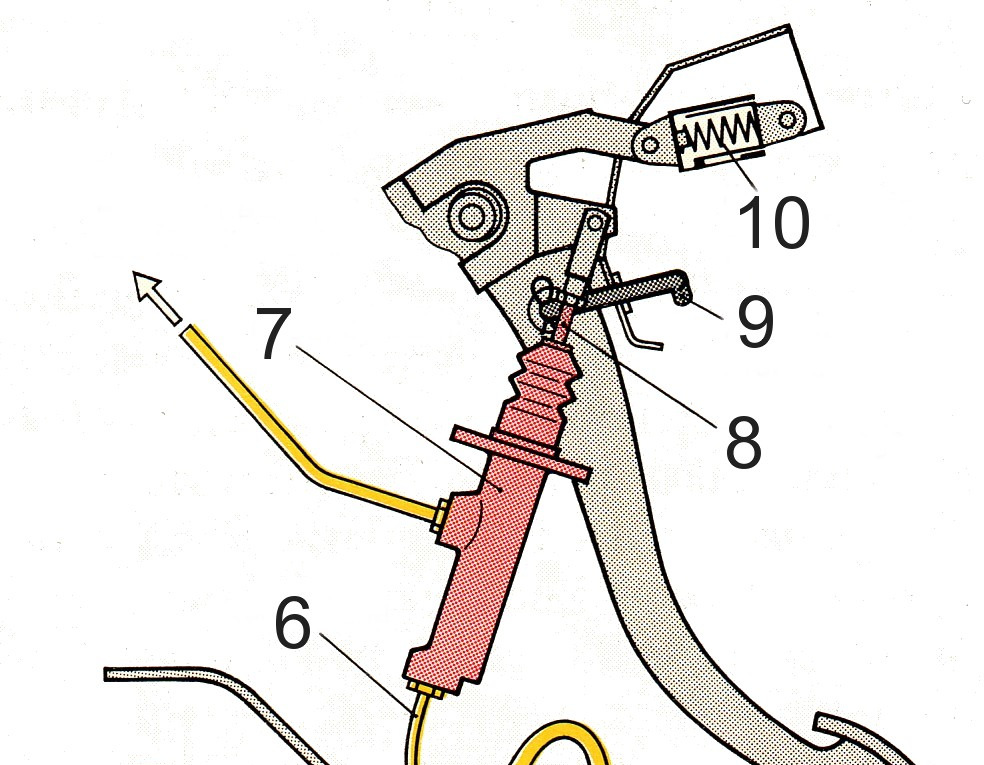

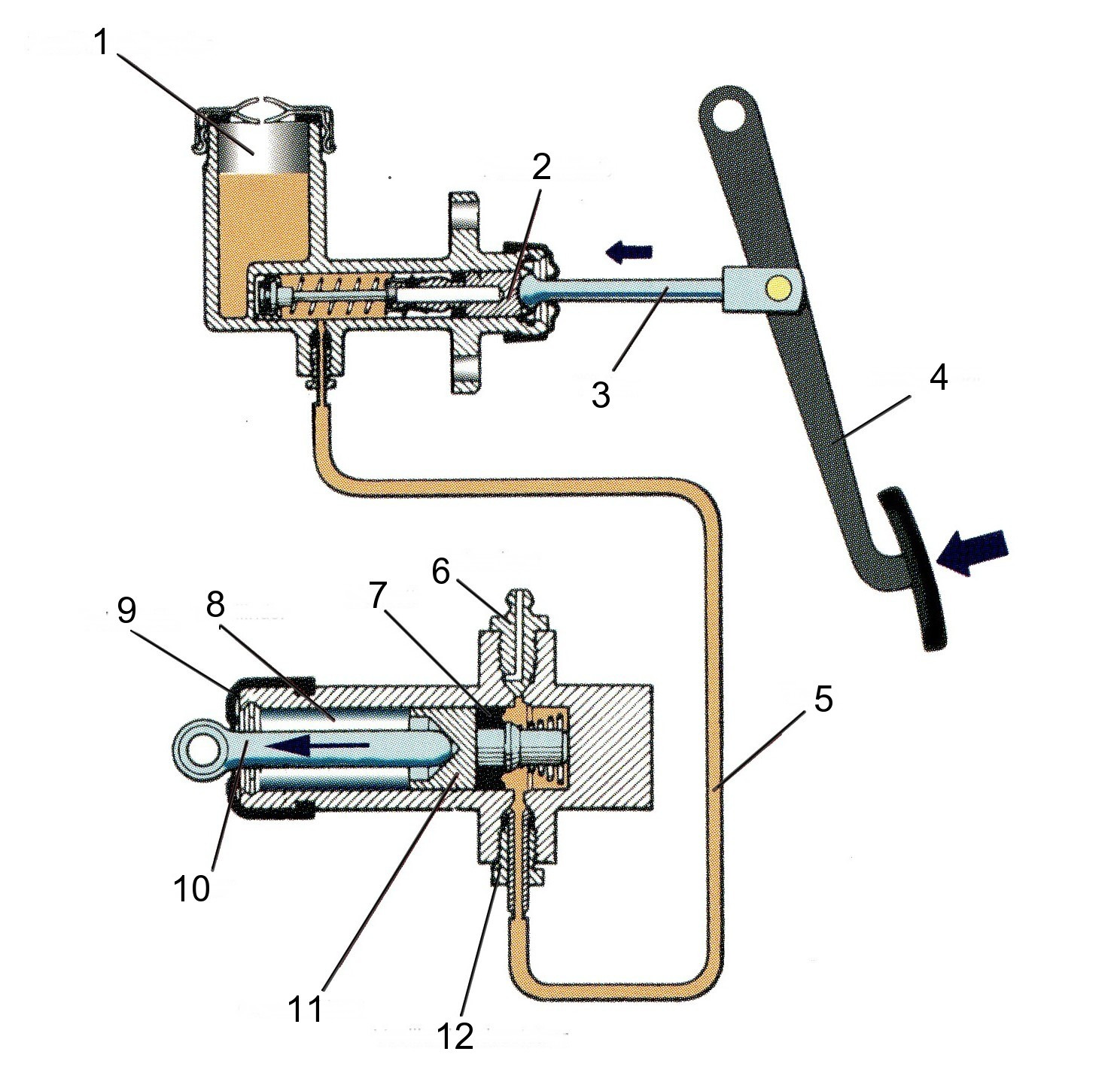

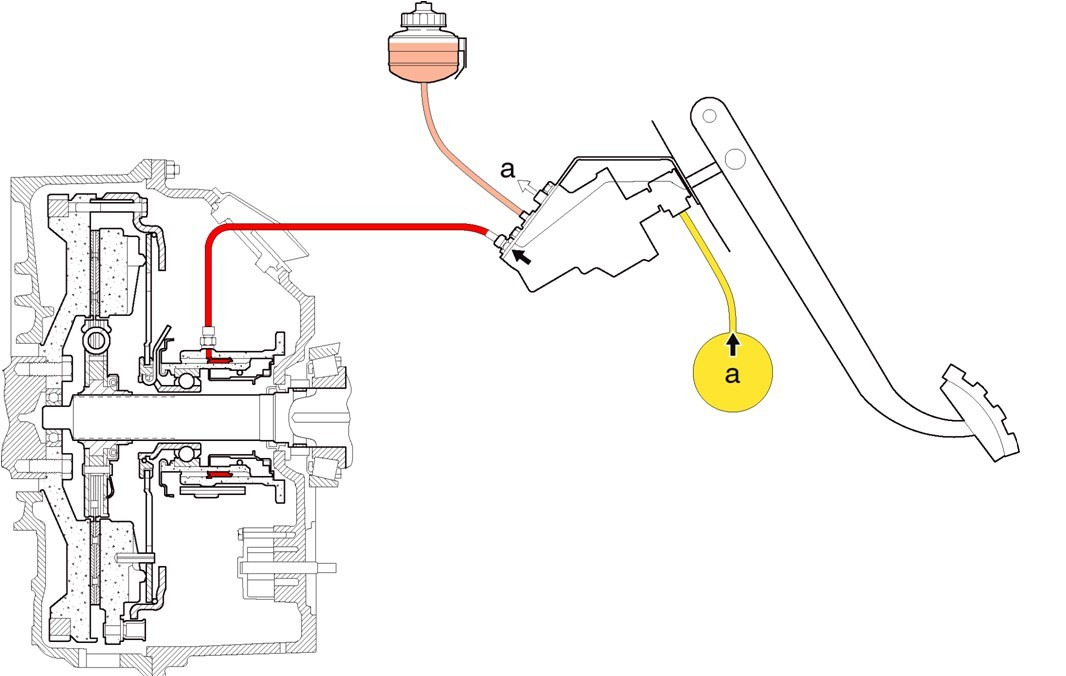

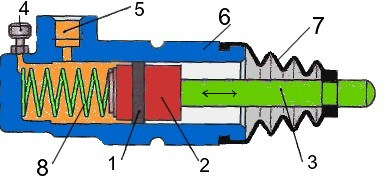

Hüdrauliline ajam
Kuulub vastavalt hüdrauliline seadis mis koosneb tavaliselt peasilindrist ja töösilindrist
ning nende vahel asuvast painduvast ühendusest (voolikust)
Sidurit  peab  olema  võimalik  kergelt  ja  kiirelt  lahutada.  Käiguvahetamisel  tuleb  sidur
lahutada 0,15... 0,25  sekundiga .

Joonis 17:Siduri hüdrauliline ajam.

1.   õlimahuti  2.   peasilinder   3.  tõukur  4.

siduripedaal   5.  ühendus  toru  ( voolik ).    6.
õhutusnippel  7.   mansett     8.  töösilinder  9.

tolmukaitse  10.   varras   11.   kolb   12.
ühendusstutser.


13

Tööolukorras  on  vedavad  ja  veetavad   kettad   jõuga  P  kokku  surutud.  Siduri
lahutamiseks tõmmatakse  suruketas  kaugemale. Selleks peab juht  rakendama  pedaalile

P 
jõudu Pn    P =

n


ia 
Ajami ülekandearv (ia) sõltub hoobade 1, 2 ja 3 õlgade a, b, c, d, e ning f vahekorrast ja
määrab kindlaks pedaali käigu L.
  Joonis  18:  Siduri  mehaanilise
ajami skeem
  1. siduripedaal
  2. lahutushoob
3. lahutuskäpa  muhv
  4. survekettas
  5.  lahutus  muhv(viimik)
Pn. pedaalile  rakendatav
  jõud
P. survekettale rakenduv
  jõud
   a; b; c; d; e ja f. õlgade
pikkused
  L. siduripedaali vabakäik.
   g. lahutuskäpa ja
lahutusmuhvi vaheline lõtk

Pedaali  käik  (ajami  deformatsioone  ja  lõtke  arvestamata)  koosneb  vabakäigust  ja
töökäigust. Vabakäik lõpeb siis, kui suruvedrusid hakatakse kokku  suruma . Vabakäigu
pikkus sõltub viimiku 5 (lahutusmuhvi) laagri ja lahutuskäppade 3 vahelisest lõtkust g.
Pedaali töökäik on määratud suruvedrudega, mille kokkusurumine on vajalik suruketta
4 eemaldamiseks veetavast kettast kaugemale.
14

Sidurite tüüpskeeme
Ketashõõrdsidur  (Joonis  20)  koosneb  vedavatest  osadest,  mis  pöörlevad  koos  mootori
hoorattaga, ja veetavatest osadest, mis on ühenduses auto jõuülekandega.
Siduri vedavad osad on hooratta 1 ja suruketta 5 siledaks töödeldud pinnad. Sidurikest
( korv )  6  ühendab  suruketta  5  hoorattaga  1.  Seetõttu  pöörlevad  nad  ühise  tervikuna.
Siduri  veetav  osa  on  hõõrdkatetega  3   siduriketas   2.  See  asub  sidurivõlli  10  nuutidel.
Sidurivõll (10) on ühenduses käigukastiga. Siduriketta (2) rummu (11) ja sidurivõlli 10
nuutliide lubab neil ühiselt pöörelda, kuid ei takista siduriketta 2  nihkumist  sidurivõlli
10 telje sihis.
Sidurikorvi 6 topsidesse 14 on mahutatud vedrud 13. Need vajutavad suruketta 5 vastu
veetavat   siduriketast  2  ja  veetava  ketta  2  vastu  hooratast  1.  Ketaste  kokkusurumine
tekitab  hõõrdemomendi,  mis  võimaldab  kanda  mootori  pöördemomenti  edasi
jõuülekandele.
Joonis 19: Mehhaanilise
lülitusega sidur
1. Hoorattas 2. Siduriketas
3. Hõõrdekatted  4. Hammasvöö
5. Surveketas  6. Sidurikorv
7. Tõmbepolt 8. Reguleermutter
9. Sidurivõlli  tugilaager
10. Sidurivõll
11. Siduriketta  rumm
12. Soojustõkke  seib
13. Survevedru 14. Vedruhoidja
15.  Lahutusmuhv   16. Fiksaator
17. Libisseib
18.Lahutushargi  telg
19. Lahutuskäpp  20. Käpavedru
21. Lahutushark
22. Reguleermutrid
23. Siduritross
24. Siduripedaali telg
25. Siduripedaal
26. Siduripedaali vabakäik
27. Libisseibi ja lahutusmuhvi

vaheline lõtk.


15

Auto  peatamiseks  tuleb  mootor  jõuülekandest  eraldada,  s.  t.  sidur  lahutada  ja  lülitada
sisse vabakäik (N). Siduri mehaanilise ajami osad on  tugede  ja poltidega 7 lahutuskäpad
19, viimik (lahutusmuhv) 15, lahutushark 21, varras( tross ) 23 ja  pedaal  25. Käpad 19 on
liigendühendatud  korvi  6  külge  kinnitatud  tugedega.  Käppade  lühikesed  välimised
harud on ühenduses reguleerpoltidega 7.
Viimik 15 on siduri võllil lahtiselt. Ta saab sellel nihkuda, kui siduripedaal 25 liigutab
hoovastiku  vahendusel  lahutusharki  21.  Siduripedaalile  25  vajutamisel  lükkab
lahutushark  21  viimiku  15  vasakule,  vajutades  sellega  tugiseibile  17  mis  asetseb
lahutuskäppade 19 seesmistel otstel. Mille tulemusel lahutuskäpad 19 pöörduvad tugede
liigendeis ja tõmbavad poltidega 7 suruketta 5 tagasi, ületades vedrude 13 survejõu. Kui
surveketas 5 liigub tagasi, siis veetav siduriketas 2 vabaneb ja sidur lahutub. Kirjeldatud
sidur on püsiühendatud ühekettaline vedrusurumehhanismiga sidur.
Neil juhtudel, kui ühekettalise siduri jõu ülekandemoment ei ole küllaldane, kasutatakse
kahekettalisi sidureid.
Püsiühendatud  kahekettalisel,  vedrusurumehhanismiga  siduril  (Joonis  20)  on  kaks
veetavat  ketast  ning kaks vedavat ketast (vaheketas 4 ja suruketas 8). Vedavaid kettaid
ühendavad  hoorattaga  sõrmed,  mis  asuvad   kestas .  Kettaid  suruvad  kokku  vedrud.
ülejäänud  osas  on  kahekettalise  siduri  ehitus  ja  töö   samasugune   kui  ühekettalisel.
Iseärasus  on  vaid  see,  et  siduri  lahutamisel  eemaldavad  keskmise   vedava   ketta  4
eesmisest  veetavast  kettast  tagastusvedrud  2.  Ketta  4  liikumist  vedrude  jõul  piirab
piirdepolt 5.
Joonis 20:Kahekettaline sidur.
1.  hooratas
2. vaheketta  tagastus
vedru
3. sidurikettad
4. vaheketas
5. piirdepolt
6. sidurikorv
7.reguleermutter
8. survekettas
9.tõmbepolt
10.lahutuskäpp.
16


Väändevõnkesummutid
Autode  siduritel  on  kasutusel  väändevõnkesummutid.  Need   kaitsevad   jõuülekannet
võllide väändevõngete eest, et detailid enneaegu ei kuluks.
Väändevõnkeid põhjustab mootori väntvõlli
pöörlemise  ebaühtlus  ja  jõuülekandevõllide
järsk
pöörlemissageduse
kõikumine
autoveojõu või liikumistakistuse muutumise
korral.
Väändevõnkesummuti
on
tavaliselt
paigaldatud  auto  siduriketta  ja  rummu
vahele. Võnkesummutusvedrud 3 asetsevad
siduriketta rummu 2 pesades.

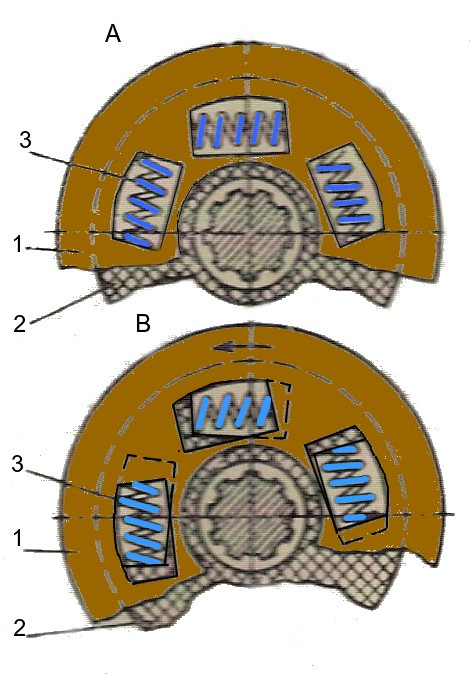

 Joonis 21:Väändevõnkesummuti töötamine.

A.  Väändevõnkesummuti  normaalasend.
B. Tööasend.

1.  veetav   ketas     2.  veetava  ketta  rumm

3.vedru.
Mehaanilisse
siduri
võimendisse
kuulub servovedru 1 (Joonis 22). See
on  ühelt  poolt,  ühenduses  liikumatu
kanduriga ja teiselt poolt siduripedaali
hoovaga  2.  Siduripedaali  hoob  2
pöördub  sõrmel.  Tema  haru  on
ühenduses  servovedru  1  liikuva
poolega.
Joonis 22:Servovedru töö.

A. geomeetriline telg. 1.servovedru.

2.siduripedaal.

17

Kui sidur on ühendatud (nagu on kujutatud
joonisel), asub servovedru 1 geomeetriline
telg  A  siduripedaali   hoova   2  sõrme
pikiteljest  kõrgemal  ja  hoiab  pedaali
paigal.  Kui  aga  pedaalile  2  rakendub  jala
jõud  ja  hoob  2  pöördub  sõrmel,  jääb
servovedru  telg  B  sõrme  pikiteljest
madalamale.  Nüüd  tekitab  servovedru  1
siduripedaali  hooval  2  vastupidise  suunaga      Joonis 23:Servovedru töö.
pöördemomendi,  mis  kergendab  siduri     A.  geomeetriline  telg,  B.  geomeetriline
lahutamist ja lahutatud olekus hoidmist.
telg.
   1. servovedru. 2. siduripedaal.

Mehaanilise või hüdroajamiga lamellsidurid
Selliseid  sidureid  kasutatakse  veo-  ja
sõiduautodel.
Auto  siduri  (Joonis  24)  põhiosad  on
sidurikorv 12, veetav ketas 11, suruketas
2  ja   taldrikvedru (lamell)  5.  Sidurikorv
12  on  kinnitatud  poltide  abil  hooratta  1
külge.  Veetav  ketas  11  asub  käigukasti
vedava  võlli  (sidurivõlli)  6  nuutidel,
hooratta  1  ja  suruketta  2  vahelises  osas.
Taldrikvedru  5  vajutab  suruketast  2
vastu  keta  11  hõõrdekatteid  14.  Siduri
lahutamiseks  on  olemas  taldrikvedru  5,
tugikuullaagriga  lahutusmuhv  (viimik)
9, lahutushark 10
  Joonis 24:Ühekettaline kuiv lamellvedruga sidur.
  1.  Hooratas    2.  Survekettas    3.  Tugirõngas    4.  Väändevõnke  summutusvedru
5.  Taldrikvedru  (lamell)  6.  Siduri  võll    7.  Tugi.  8.  Neet    9.  Lahutusmuhv(viimik)
10.  Lahutushark    11.  Siduriketas    12.  Sidurikorv    13.  Tangentsiaalvedru
14. Siduriketta kate.
18

Siduriketas

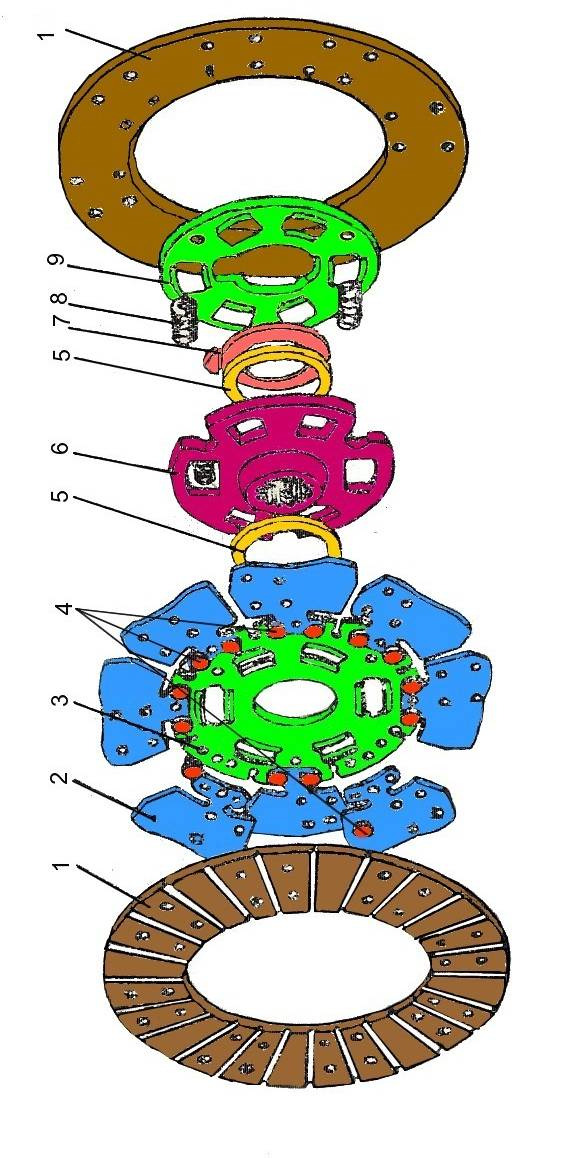

Veetav ketas 3 on terasest (Joonis 25). Temale on needitud kaks hõõrdkatet 1. Katted 1
on  needitud  ketta  laineliste  plaatide  (plaatvedrud)  2  külge,  mis  aitab  sidurit  sujuvalt
ühendada.
Võnkesummuti osadeks on vedrud 8, mis asuvad veetava ketta rummu 6 väljalõigetes,
ketas, plaat ja kaks hõõrdseibi 5.  Viimased  on pigistatud ketta 3 ja rummu 6 ning ketta
ja plaadi 9 vahele. Seibide ettenähtud survejõud  saavutatakse  terasest reguleerlehtede 7
valikuga. Lehed paigutatakse hõõrdseibide alla.
19


uti
m
9.võnkesum
8.vedru.
s.
7.reguleerseibid.
itu
.
m
etta eh
rum
rik
u
id
ketta
is 25:S
Joon
1.hõrdkatted. 2.plaatvedrud. 3.veetavketas. 4. needid . 5.hõõrdseibid.
6.veetava
plaat.
20

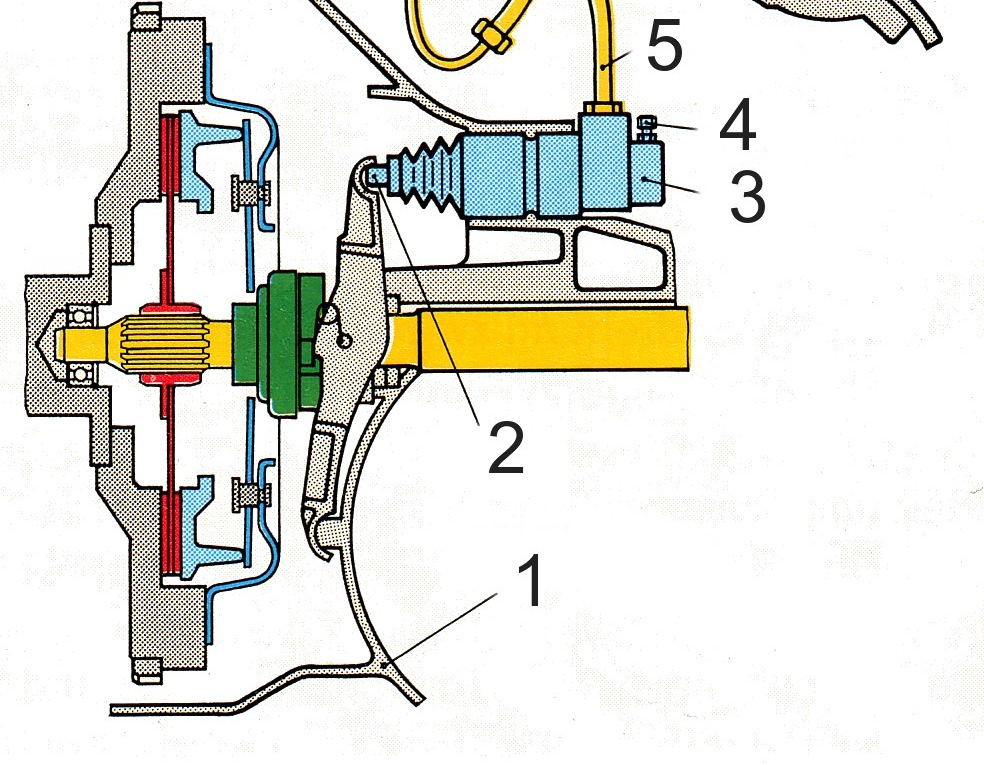

Hüdroajam  (Joonis  26)  koosneb  siduripedaalist  servovedrust  10  peasilindrist
(siduripumbast)  7  ja  töösilindrist  3  ning  neid  ühendavast  metalltorust  6  ning
voolikust 5















Joonis 26:Siduri hüdroajam.

1.siduri koda. 2.lahutus  hark . 3. töösilinder. 4. õhutusnippel. 5.voolik. 6.ühendus
toru. 7.peasilinder. 8.tõukur. 9.piiraja. 10.servovedru.


21

Peasilinder
Peasilindri  ülesanne  on  tekitada  vedeliku   survet   hüdraulilise  sidur  lülitamisel.
Peasilindris 8 on seesmise ja välimise mansetiga kolb 2. Vedru 10 hoiab kolbi 2 kõige
tagumises asendis. Silindrit ja anumat ühendab toru. Täiteava 1 ühendab anumat silindri
tööosaga. Mansetist 3 ulatub läbi tõukur 5. Tõukuri 5 üks ots asub kolvi 2 õõnes 6, teine
on aga siduripedaali hoovaga. Siduripedaal ripub telje küljes ja teda hoiab oma asendis
tagastusvedru   (servovedru)  10.  Pedaalile  vajutamisel  liigub  kolb  2  tõukuri  5  mõjul
sulgedes  täitekanali  1.  Kolvi  ees  olevat  õli  hakatakse  suruma  läbi  survekanali  11
töösilindrisse. Pedaali vabastamisel liigub kolb töösilindrist tuleva õli ja vedru 10 abil
algasendisse.

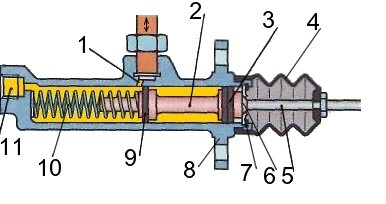

Joonis 27:Siduri peasilinder.
 1. täitekanal. 2.kolb. 3.mansett. 4.tolmukaitse. 5.tõukur. 6. liigend . 7. stopper .
8.korpus. 9.töömansett. 10.vedru. 11.survekanal.

Töösilinder
Töösilindris  liigub kolb 2, mida tihendab mansett 1, silindri keresse on keeratud
klapiga tuts 4, et hüdroajamist saaks õhku välja lasta.
Kolviõõnde  pistetud  tõukur  3  on  ühenduses  šarniirselt  siduri  lahutushargiga.  Vedru
hoiab   harki ,  tõukurit  3  ja  kolbi  2  äärmises  asendis.  Kolvile  2  vajutamisel  liigub
peasilindri 8 kolb 2 edasi, sulgedes ava 1. Vedeliku kasvava rõhu mõjul püsib manseti 9
serv  vastu  silindri  seina,  manseti  9  põhi   suleb   aga  kolvis  olevad  avad.  Pedaalile
22

rakendatud jõud kandub tõukuri 5, kolvi 2 ja vedeliku kaudu töösilindri 6 kolvile 2, mis
liigutab  harki.  Seetõttu  pöördub  hark  kuultoel,  lükates  oma   haruga   lahutusmuhvi  ja
lahutades siduri.
Niipea  kui  pedaal  vabaneb,  liigub  peasilindri  8  kolb  2  (Joonis  28)  vedru  10  jõul
algasendisse ja tekitab silindris hõrenduse. Silindri eri osades valitsevate rõhkude vahe
tõttu  eemaldub  mansett  9  kolvist  2,  kusjuures  tema  servad  koolduvad  sissepoole.
Sellisel juhul voolab vedelik anumast täiteava 1 ja kolvi 2 avade kaudu silindri tööossa.
Siduri  vedrude  või  vedru  jõul  hakkab  ka  töösilindri  kolb  2  vedelikku  peasilindri  8
samasse  ossa  tõrjuma.
Joonis 28:Siduri töösilinder.

1. mansett  2.  kolb  3.  tõukur  4.  õhutusnippel  (tuts)  5.  survekanal

6. korpus 7. tolmukaitse 8. vedru

23

Mehaanilise ajami ja pneumo- või hüdrovõimendiga sidurid
Pneumovõimendiga  sidureid  kasutatakse  suurtel  veoautodel,  millel  on  pneumoajamiga
pidurisüsteem.

Joonis 29:Scania  pneumaatilise  võimendusega hüdraulilise siduri lülitus mehhanism.

Siduri  vedavad  osad  on  hooratas,  vaheketas,  suruketas  ja  kest.  Veetavaks  osaks  on
hõõrdkatetega  terasketas  ja  sidurivõll.  Sidurivõlli   eesmine   ots   toetub   kuullaagrile,  mis
on paigutatud hooratta pessa. Sidurivõlli eesmise otsa nuutidel asub veetava ketta rumm
ja veetava ketta rummus on vedrudega võnkesummuti. Veetava ketta külge on needitud
hõõrdekatted mis tekitavad vajaliku  haardumise .
Vedavat ja veetavat ketast surub kokku  taldrik  vedru. Mis asub sidurikorvis ehk kestas
Viimik(siduri lahutus muhv) on paigutatud tõendile, mis kinnitub sidurikoja külge.
Siduripedaali hoova jõu kannab viimikule üle pneumovõimendiga hüdraulika.
Kui   vajutada   siduri  pedaalile,  nihkub  sidurihoova  10  vahendusel  järgivmehhanismi
kere  9 sulgedes kolvis 7 oleva kanali kus juures kolb16 avab õhu juurdepääsu kolvi 5
juures olevasse silindrisse 6. Õhurõhk liigutab kolvi 5 abil kolbi 12 mis tekitab kanalis
1 õlile siduri lahutamiseks vajaliku surve.
24

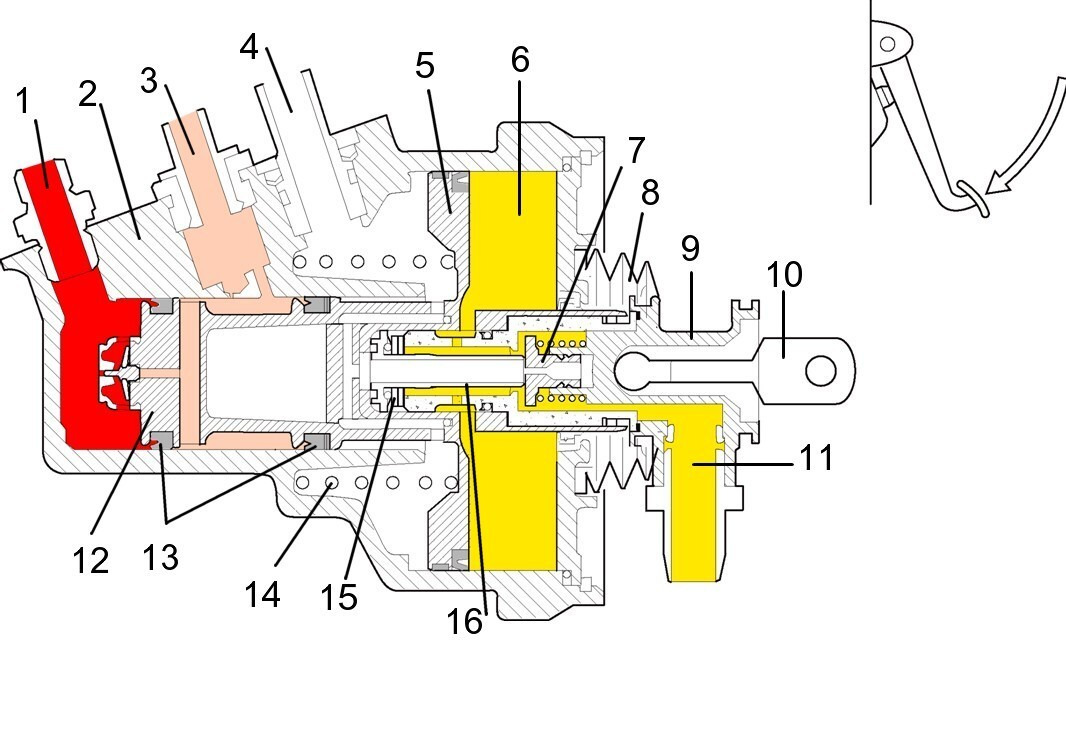

Joonis 30:Scania siduri pneumo-hüdrovõimendi.
1.  Surve   kanal ,  2.  Võimendi  korpus,  3.  Ühendus  õli  mahutiga,  4.  Suru  õhu  väljutus  kanal,
5.  Peumo-võimendi  kolb,  6.   Silinder .  7.  Järgivmehhanismi   klapp ,  8.   Tolmukate ,  9.  Järgivmehhanism,
10.  Sidurihoob,  11.  Õhusurve  kanal,  12.  Kolb,  13.   Tihendid ,  14.  Vedru,  15.  Õhurõhu  langetusklapp.
16. Järgivmehhanismi rõhulangetus klapi kolb.
Siduri  pedaali  peatamisel  suleb  järgivmehhanismi  9  kolb  7  õhu  liikumise  kanalist  11
silindrisse  6.  Kolvi  12  taga  olevale  õlile  survet  ei  suurendata  ja  sidurit  rohkem  ei
lahutata.
Siduripedaali  vabastamisel  avatakse  järgivmehhanismi  9  kolvi  klapp  15  ja  silindris  6
olev õhu rõhk väljutatakse läbi kanali 4. Kolvi 5 all oleva vedru 14 mõjul liigub kolb 5
silindrisse sisse vabastades kolbi 12. Siduri poolt tuleva õli surve mõjul nihkub kolb 12
paremale oma algasendisse.
Et järgivmehhanism 9 oleks tolmu eest kaitstud, on kere kaetud tolmu kaitsega 8.
Järgivmehhanism  on  mehhaaniline  süsteem,  mille  väljundsignaal  kordab  vajaliku
täpsusega juhuslikult muutuvat  sisendsignaali .
25

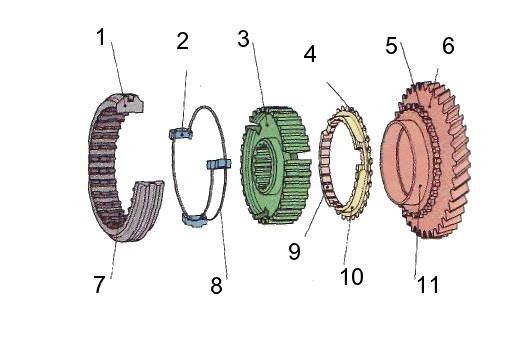

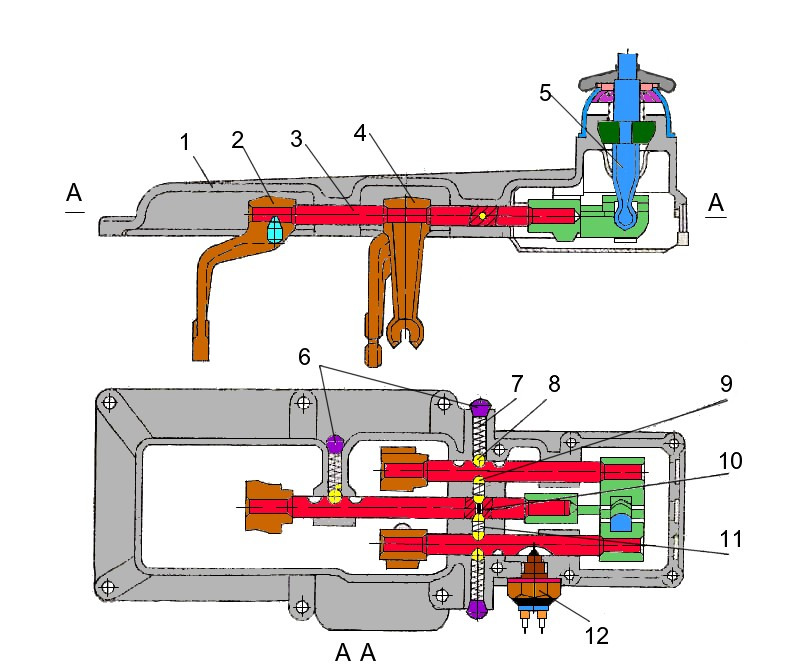

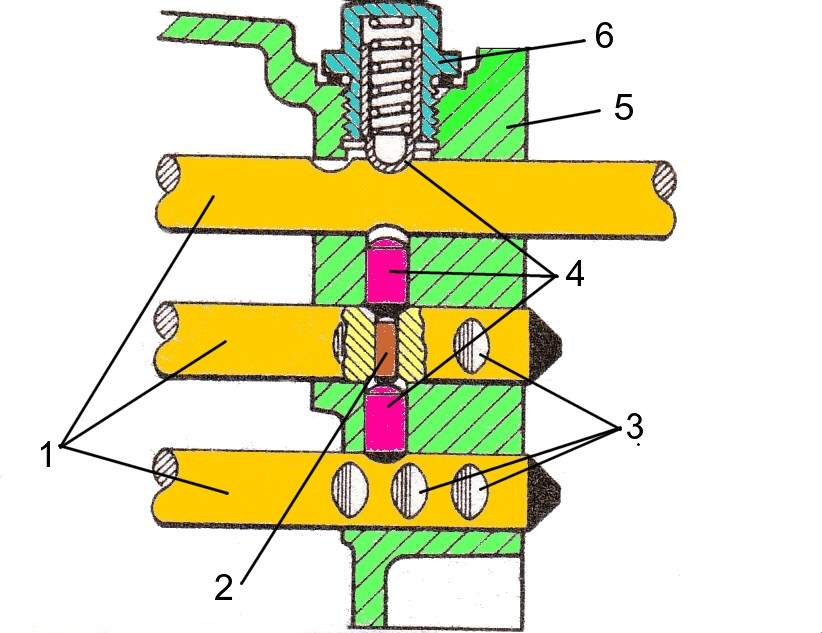

Käigukastid, jaotuskastid ja käiguaeglustid
Üldandmed
Käigukast muudab pöördemomenti suuruselt ja suunalt ning mõjutab auto veojõudu ja
kiirust, s. o. dünaamilisi omadusi.
Auto  liikumiskiirust  ja  rataste  pöördemomenti  muudetakse  jõuülekandearvu
muutmisega.  Selleks  viiakse  hambumisse  sobivad   hammasrattad .  Astmelist  käigukasti
iseloomustab  käikude  arv  koos  nende  ülekandearvudega.  Ülekandearvu  arvutatakse
hammasratta   paaris:  veetava  hammasratta  hammaste  arv  Z2  jagatakse  vedava
hammasratta  hammaste  arvuga  Z1.  Kui  ülekandes  on  mitu  hammasrattas  paari  siis
ülekandearv  Ik  võrdub  kõigi
hammasrattapaaride
ülekandearvude korrutisega.
Ik=(Z2/Z1)*(Z4/Z3).

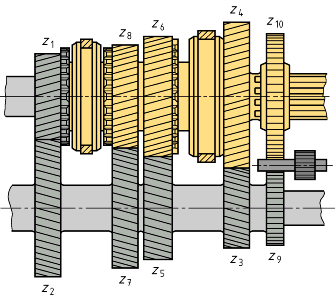

Joonis 31:Kolmevõllilise käigukasti hammasrataste ülekandearvud.

Z1,  Z3,  Z5,  Z7 ja Z9 käigukasti vedavad hammasrattad. Z2,  Z4,  Z6,  Z8 ja  Z10
käigukasti veetavad hammasrattad.
26

Astmelisi, hammasrataskäigukaste liigitatakse järgmiselt.
H a m m a s ü l e k a n d e   t ü ü b i   j ä r g i :   paigalseisvate  võllitelgedega  ja
tiirlevate võllitelgedega ehk planetaarkäigukastideks.
K i n e m a a t i l i s s e   s k e e m i   k u u l u v a t e   v õ l l i d e   arvu  j ä r g i :   kahe-,
kolme- ja neljavõllilisteks või rohkemavõllilisteks käigukastideks.
H a m m a s r a t a s t e   h a m b u m i s e   v i i s i   j ä r g i :   nihkhammasratastega  ja
alaliselt  hambuvate hammasratastega käigukastideks.
K ä i g u v a h e t u s m e h h a n i s m i
j ä r g i :
mehhaanilise,
hüdraulilise,
pneumaatilise või automaatkäiguvahetusega käigukastideks.
V õ l l i d e   p a i k n e m i s e   j ä r g i   a u t o l   p i k i t e l j e   suhtes:  piki-  ja
ristvõllidega käigukastideks (erikäigukastideks).
P a i g a l d u s v i i s i   j ä r g i :   mahavõetavateks,  mis  moodustavad  eraldi  agregaadi,
ja teiste mehhanismidega ühitatud käigukastideks
Mida rohkem on käike, seda suurem on võimalus valida töötamiseks selline kiirus, mis
vastab  mootori  soodsaimale  koormusele,  annab  suure  tootlikkuse  ja  hoiab  kütusekulu
väikese.  Käigukasti  kinemaatiline  skeem  ei  tohi  aga  olla  liiga  keerukas,  sest  siis
suureneks  hõõrdumise  ületamiseks  kuluv  võimsus  ning  valmistamise  ja  remondi
maksumus
Autode käigukastidel on 3- ja enam käiku.
Autode käigud võib jagada kahte rühma: kõrgemateks ja madalamateks.
K õ r g e m a i d  käike kasutatakse heal teel. Nad jagunevad omakorda otsekäikudeks
ja kiirkäikudeks. Kui käigukasti ülekandearv ik=1, nimetatakse käiku otsekäiguks, kui
aga ik
