Jõuülekande kordamine (2)

1. Kirjeldage esiveolise auto jõuülekande skeemi, selle  kasutatavus , näited.
Esisillaveoga auto jõuülekande skeem:

Esisillavedu on väga laialdaselt levinud ja seda  lahendust  kasutavad enamus autotootjad.
Erinev on BMW, kes ei tooda esisillaveoga autosid.
Kaasaegsetel esisillaveoga autol on peaülekanne käigukasti korpuses.

2. Astmelised käigukastid, nende eelised
 Astmelised ehk hammasrattaskäigukastid jagunevad liht- ja planetaarkäigukastideks. Autodel
on põhiliselt kasutusel astmelised lihtkäigukastid, mille käikude lülitamine toimub kas
hammasrataste või muhvide nihutamisel. Vähesed autod omavad varjaator käigukasti. Nende
ülekannet muudetakse sujuvalt kiirenevalt ja need autod sõidavad mõlemat pidi sama kiiresti.
Käigukast peab töötama  vaikselt  ja vähese kuluvus astmega. Seepärast kasutataksegi
kaldhammastega hammasrattaid.

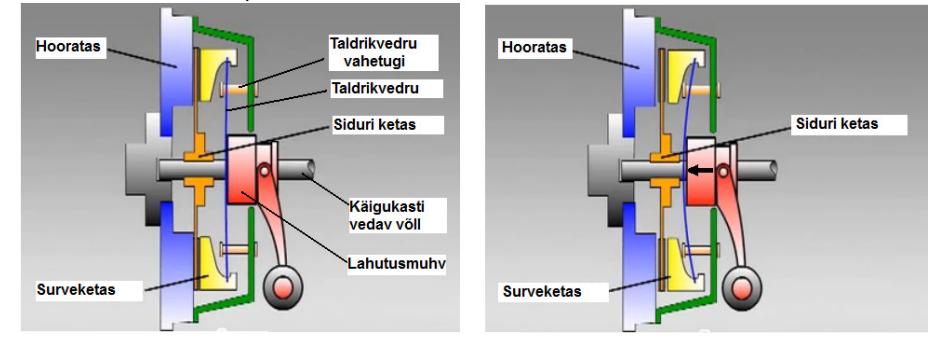

3. Siduri töötamine
Siduri töötamine põhineb kokkupuutuvate ja liikuvate pindade vahel tekkiva hõõrdejõu
ärakasutamisel.

Veetav ketas on asetatud hooratta ja suruketta vahele. Suruketas pöörleb koos hoorattaga,
kuid saab liikuda hoorattast kaugemale ja lähemale. Kui veetav ratas ei puutu kokku suruketta
ja hoorattaga on sidur väljalülitatud, sidurivõll seisab ning pöördemomenti hoorattalt
käigukastile ei kanta. Kui suruda surukettaga veetav ratas vastu hooratast, siis hakkavad
hõõrdejõud veetavat ketast kaasa vedama ning jõud kantakse hoorattalt käigukastile.

4. Siduri ülesanne, arvutamine
1. ülesanne : Siduri abil on võimalik mootor ajutiselt jõuülekandest lahutada ja nad omavahel
sujuvalt ühendada. Jõuülekande lahtiühendamine mootorist on vajalik masina peatamisel,
käikude vahetamisel, liikuma hakkamisel jne.

Sidurid peavad vastama järgmistele nõuetele: väljalülitamisel peab sidur kiiresti ja täielikult
lahutama, sisselülitamisel peab sidur mootori sujuvalt ühendama jõuülekandega, et vältida
masina järsku paigalt liikumist, kaitstes sellega kõiki jõuülekandemehhanismi detaile suurte
ülekoormuste eest. Sisselülitatult peab sidur kindlustama hea ühenduse mootori ja
jõuülekande vahel ilma, et tekiks ketaste vaheline  libisemine .


2. arvutamine:  Sidureid ei arvutata nimi-, vaid arvutusliku pöördemomendi järgi.


Kus,    on võlli nimipöördemoment;

   - režiimitegur; see leitakse käsiraamatutes ja erialases kirjanduses toodud tabelitest masina
tüübi ja töörežiimi järgi;   = 1,25....4,0
(“ Masinaehitaja  käsiraamat”  Proffessor  H. Lepikson)
5.  Jõuülekande skeem (mitmikvedu, tagavedu)

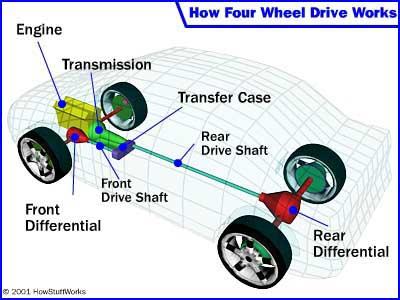

Nelikvedu :
Jõuülekandesse kuuluvad: sidur, käigukast, 2 kardaanülekannet, taga- ja esiveosild,
jaotuskast.

Kolme ja enama veosillaga masinatele lisandub veel kardaanülekandeid ja veosilla mootoriga
ühendamise seadmeid. Masina telgede arvu suurendamine  võimaldab tõsta kandejõudu, ilma
et rehvide surve teepinnale eriti suureneks. Mitme veosilla puhul astetatakse sildade vahele
differentsiaal(vahekast), mis jaotab  mootorlilt ülekantava jõu võrdselt kõikide veosildade
vahel, hoides ära kogu jõu ülekandmise võimalust ainult ühele veosillale

Engine -Mootor
Transmission: Käigukast
Front differential : esimene diferentsiaal
Front drive shaft: esimene  kardaan
Transfer case : jaotuskast
Rear drive shaft: tagumine  kardaan
rear differential: tagumine differentsiaal
6. Simpson plantetaarülekanne(arvutamine)
Planetaarülekande eelisteks tavalise hammasülekande ees on suurema pöördemomendi
ülekandmine väiksemate mõõtmete juures ning vedava ja veetava võlli samatelgsus.
Pöördemomenti on võimalik muuta hammasülekannet lahutamata, mis teeb lihtsaks
planetaarülekande  automatiseerimise .

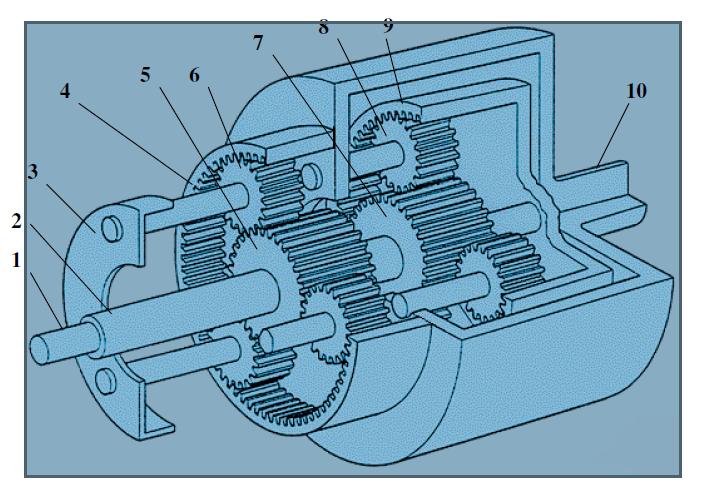

Simpsoni planetaarreduktor
Simpsoni planetaarreduktoris kasutatakse teineteisega seotult kahte planetaarülekannet, millel
on ühine päikeseratas (5) ja (7) [Ühes tükist valmistatud kaks hammasratast]. Reduktor on
kujutatud joonisel 13. Vedav võll (1) annab pöördemomendi reduktori sisemise
planetaarülekande kroonrattale (9) ja sealt edasi kulgeb pöördemoment vastavalt sisselülitatud
siduritele ja piduritele veetavale võllile(10)



1 – vedav võll; 2 – päikeserataste  telg ; 3 – välimise ülekande satelliitide raam; 4 – välimise
ülekande kroonratas; 5 – välimise ülekande päikeseratas; 6 – välimise ülekande satelliidid; 7 –
sisemise ülekande päikeseratas; 8 – sisemise ülekande satelliidid; 9 – sisemise ülekande
kroonratas; 10 – veetav võll.
: Kui kroonratta paneb pöörlema jõuallikas, siis on kroonratas vedavaks rattaks ja kui
päikeseratas ei saa pöörelda pidurduse tõttu, siis satelliitrattad hakkavad pöörlema ümber oma
telje ning sateliitide raam hakkab pöörlema koos satelliitratastega ümber päikeseratta. Veovõll
olles sidesetatud satelliitide  raamiga , paneb tööorgani pöörlema. Ülekanne on aeglustav. Kui
pidurdada  kroonratas ja vedavaks rattaks on päikeseratas, siis veetavaks osaks jääb ikkagi
satelliitide raam, ülekanne jääb ikkagi aeglustavaks. Kui pidurdada kroonratas ja vedavaks
osaks panna satelliitide raam, siis veetavaks osaks jääb päikeseratas ning ülekande arv on
kiirendav. Kui pidurdatud on päikeseratas, vedavaks osaks on satelliitide raam ja veetavaks
kroonratas, ülekande arv on kiirendav. Masinate juures toimub vastavate osade  pidurdamine ,
piduritega automaatselt ja vedava osa ühendamine tööorganiga siduri kaudu, samuti
automaatselt.
Arvutamine:
Planetaarreduktori ülekandearvu leidmine osutub küllalt tülikaks, sest pöördemoment
kantakse läbi mitme planetaarülekande ning igas ülekandes tuleb arvestada satelliitide
suhtelist liikumist kroon- ja päikeseratta suhtes. Valemi koostamisel aga saab
kasutada üldist seaduspärasust, kus ühe ülekande piirides jääb iga hammasratta
pöörlemissageduse korrutis tema hammaste arvuga konstantseks:

(   -  )      =

kus    on kroonratta pöörlemissagedus;
   - satelliitide raami pöörlemissagedus;
           kroonratta  tinglik pöörlemissagedus, mis arvestab  satelliitide liikumist
kroonratta suhtes;
   – kroonratta hammaste arv;
   – satelliitide pöörlemissagedus;
   – satelliidi hammaste arv;
   – päikeseratta pöörlemissagedus;
          – päikeseratta tinglik pöörlemissagedus, mis arvestab satelliitide pöörlemist
päikeseratta suhtes;
    – päikeseratta hammaste arv.
Üksikute käikude ülekandearvu leidmiseks tuleb arvestada, et pöördemomenti võib
edasi anda läbi mitme planetaarülekande ja samas ka seda, et mingi hammasratas võib
mõne ülekande puhul olla kinni pidurdatud,
7. Astmeline differentsiaal
????


Diferentsiaal(skeem)
Diferentsiaal võimaldab parema ja vasaku veoratta veeremist erinevate kiirustega nii
liikurmasina pööramisel kui ka ebatasasel teel.


8. Koormatud  ja poolkoormatud rattavõllid
Rattavõllide ülesandeks on pöörlemise edasikandmine diferentsiaalilt veoratastele.
Rattavõll, mis istub ühe otsaga diferentsiaalikarbis, kus ta laagriteks on diferentsiaali  karbi
laagrid ja teine võlli laager on rattavõlli kesta välisotsa sees ning rattavõlli kinnitusääriku
külge on kinnitatud veoratas, mõjuvad järgmised jõud:

1. Rattale edasiantav ja võlli väänav pöördemoment
2. Telgjõud, mis tekib masina külglibisemise korral ja painutab võlli vertikaaltasapinnas
3. Jõud, mis kujutab endast sellele rattale langevat osa masina kogukaalust. Ka see jõud
painutab võlli vertikaaltasapinnas.
4. Horisontaaltasapinnas mõjub jõud, mis tekib rattale edasiantava jõumomendi arvel. Sellise
pöördemomendi ülekandmisega rattavõlli kutsutakse poolkoormatud rattavõlliks.
Kui rattavõll istub ühe otsaga diferentsiaalkarbis, võlli väline ots sidestatakse rattarummuga
ning  rumm  istub rattavõlli kesta välisotsal olevatel laagritel, on tegemnist koormamata võlliga
ning võllile mõjub ainult rattale edasikantav pöördemoment.
9. Hüdrotrafo ülesanne ja töötamine
Hüdrotransformaator ehk hüdrotrafo kujutab endast pöördemomendi muundurit.
Pöördemomenti muundab hüdrotrafo kinnises kontuuris ringleva vedeliku kineetiline energia.
Pumbaratas on varustatud sisemiste labadega, millede abil tekitatakse vedeliku rõhk ja
liikumine, kui pumbaratas pöörleb. Turbiiniratas võtabpumbaratta poolt tekitatud vedeliku
liikumise vastu ja koos sellega hakkab ka ise pöörlema. Turbiiniratas asetseb pumbaratta sees.
Turbiiniratas on ühendatd sidurivõlliga. Vabakäigusidur laseb reaktorirattal pöörelda vaid
ühes suunas. Pumba, turbiini ja reaktoriratta  labade  vahed moodustavad töövedelikuga
täidetud ruumi, mida nimetatakse ringlusruumiks. Hüdrotrafo rataste mõõtmed ja labade kuju
valitakse nii, et veetava sidurivõlli pöörlemissagedus oleks väntvõlli pöörlemissagedusest
väiksem. Seega on veetava sidurivõlli pöördemoment väntvõlli omast suurem.
Kui pump pöörleb pöördemomendi muundamise suunas, siis liigub vedelik kesktõukejõu
toimel pumba labadelt turbiini labadele ja paneb turbiiniratta  pöörlema. Turbiiniratta labadelt
satub vedelik reaktori labadele. Reaktoriratas seisab paigal- seda takistab pöörlema
hakkamisest vabakäigusidur. Reaktoriratta  laba  annavad  vedelikule uue liikumise suuna,
suurendades turbiiniratta pöördemomenti, mis liitub mootori pöördemomendiga.
    Reaktori selline mõju vedeliku voolule seletabki hüdrotrafo muundava toime.



10. Automaatkäigukasti komponendid
Automaatkäigukast valib võimalikult õige pöördemomendi veoratastele, mis teatavasti sõltub
tee- ja tööoludest. Kaasajal on kasutusel kolm erineva ehitusega ja tööpõhimõttega
automaatkäigukasti.:
1. Portatiivne CVT-käigukast.
2. Mehhaaniline käigukast, kus käikude ümberlülitamine toimub automaatselt elektri ja
hüdraulika abil.
3.Vedeliku ja planetaarajamitega automaatkäigukast.
Komponendid ja nende töötamine:
Hüdrotrafo abil kantakse jõumoment mootorilt käikasti.
Õlipumba abil tekitatakse õli liikumine detailide määrimiseks ja rõhu tekitamiseks süsteemis.
Planetaarajami abil muudetakse ülekantavat jõumoment.
Sidurite  abil ühendatakse ja lahutatakse planetaarajami ülekande seadmeid peaülekandega.
Piduritega pidurdatakse planetaarreduktori hammasrattaid, satelliitide raame, et muuta ajami
ülekande arvu.
Hüdraulika abil lahutatakse ja lülitatakse sisse nii sidureid kui  pidureid .
Juhtplokk on elektrooniline seade, mis võtab vastu välisandmeid, nagu gaasipedaali asend,
mootori koormus, väntvõlli pöörlemissagedus, käigukangi valikuasend, käigukasti õli
temperatuur ja palju muudki  ning muudab need elektrilisteks signaalideks. Elektriliste
signaalide abil avatakse ja suletakse hüdraulika klappe. Klappide abil juhitakse rõhu all olev
õli sidurite ja pidurite täiturmehhanismi- toimub jõuülekande muutus planetaarajamis,
sidrudades ja pidurdades ülekande hammasrattaid.
Filtri  abil puhastatakse käigukastis olev õli.
Pumba abil tekitatakse süsteemis rõhk.
 Tasakaalustusklapp hoiab rõhu vastavuses atmosfääri rõhu muutustele.
Kalibreeritud ava vähendab pulseerimist.
Reduktsiooniklapi abil hoitakse rõhu väärtus vastavuses vajadusele.
Töörõhuregulaator täpsustab rõhu väärtust. TCM on elektrooniline seade, millesse siseneb
antud hetke rõhu väärtus käigukastis, sellest väljub elektriline seada, millesse siseneb antud
hetke rõhu väärtus käigukastis, sellest väljub elektriline  signaal korrigeerimaks rõhku
reduktsioonklapi abil.

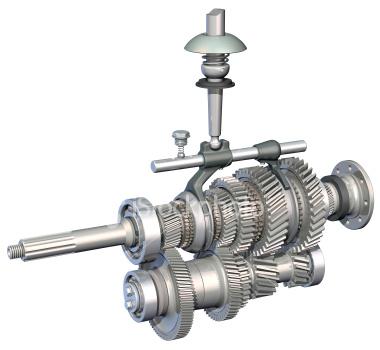

11. Manuaalkäigukasti kinemaatiline skeem

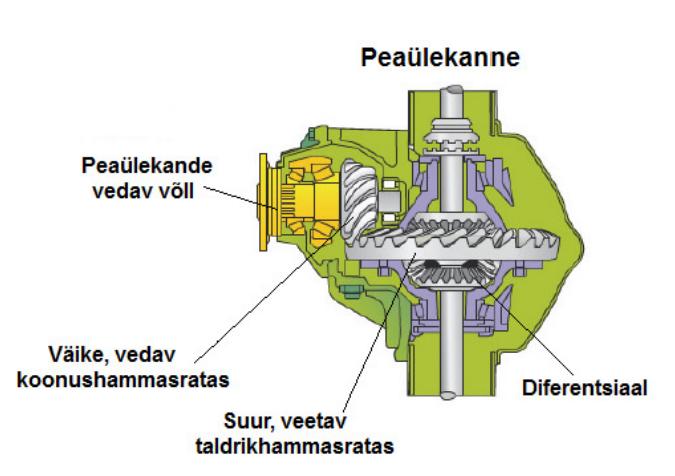

12. Peaülekande skeem

Peaülekanne suurendab pöördemomenti ja annab selle edasi rattavõllidele.
