Automaatkäigukastid (1)



ProDiags


Automaatkäigukastid




Arvutiprogrammi ülesanded

Õpetaja variant


http://open.forms.fi/hmv-edu
http://www.hmv-systems.fi

2
1. Üldist
Automaatkäigukastide liigid

Automaatkäigukastid muudavad ülekandearvu ehk käike, nagu nimigi ütleb, automaatselt, ilma
autojuhi sekkumiseta. Tänapäeva automaatkäigukaste võib jaotada kolme rühma:
•  astmeteta ehk CVT variaatorkastid
•  elektromehaanilise käiguvahetusega käigukastid
•  hüdraulilise käiguvahetusega ja planetaarülekandega käigukastid

Automaatkäigukastide  eeliseks  on nende kasutamise mugavus ja suurem sõiduohutus.  Autojuht
väsib vähem ja ülekandearv muutub koos sõidutingimustega.
Hüdrotrafo väldib mootori ja jõuülekande ülekoormamise.

Automaatkäigukastide puuduseks võib pidada sidurite  läbilibisemisest ja lisandunud elektrienergija
vajadusest tingitud väiksemat kasutegurit.

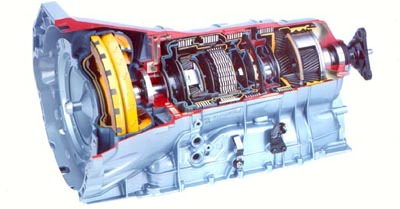

Automaatkäigukasti põhikomponendid

Kuigi automaatkäigukaste on eri liike, on nende üldtööpõhimõte ja üldehitus on üldjuhul sarnane.


Automaatkäigukasti põhikomponendid on:
•  Hüdrotrafo
•  Õlipump
•  Planetaarülekanne ja selle lukustamiseks vajalikud sidurid ja  pidurid
•  Hüdroplokk
•   Elektrooniline  juhtimissüsteem

2
3
2.  Mehaanika

1.  Mida mõjutab käiguvalitsa liigutamine?
Käiguvalitsaga muudetakse  trossi  vahendusel käigukastis oleva käiguvaliku  siibri  ja
parkimislukusti asendit. Lisaks muudetakse käiguvalitsa asendianduri mikrolülite asendit,
millelt  saab  juhtplokk  elektrilise signaali käiguvalitsa asendi kohta.

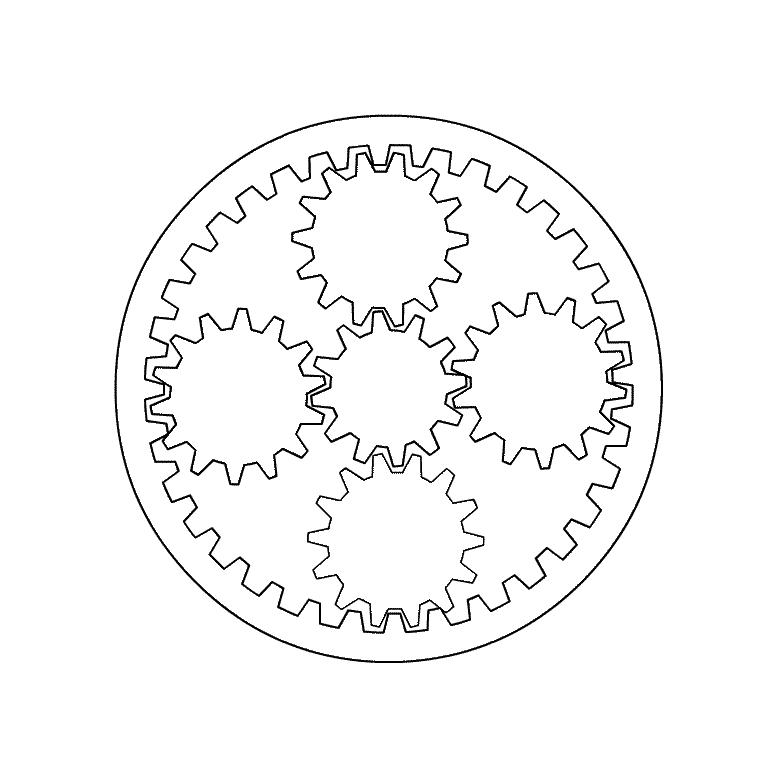

2.  Nimeta joonisel kujutatud planetaarülekande detailid!

Päikeseratas
Kroonratas
Satelliithammasrattad ja
satelliitide raam

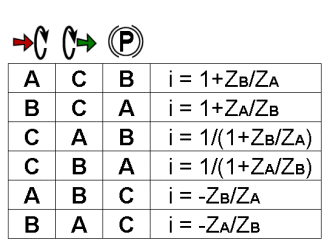

3.  Arvuta alloleva planetaarülekande ülekandearv ja tähista  nooltega  hammasrataste
liikumissuunad! Vedavaks osaks on satelliitide raam ja veetavaks kroonratas.








Lukustatud



A = Päikeser  atas
B = Kroonrat  as
C = Satelliiti  de raam
ZA = 12
ZB = 36


i = 1/(1+12/36)

i = 0,75

3
4
4.  Mille poolest erineb mimteketteline  sidur  mitmekettelisest pidurist?
Põhierinevus on selles, et piduriga ühendatakse teatud planetaarülekande osa käigukasti
kerega,  siduriga  aga planetaarülekande teise liikuva osaga.

5.  Mida tuleb teha uute enne paigaldamist uute hõõrdkatetega?
Uusi hõõrdkatteid tuleb enne paigaldamist leaotada vähemalt 15 min. käigukasti õllis.

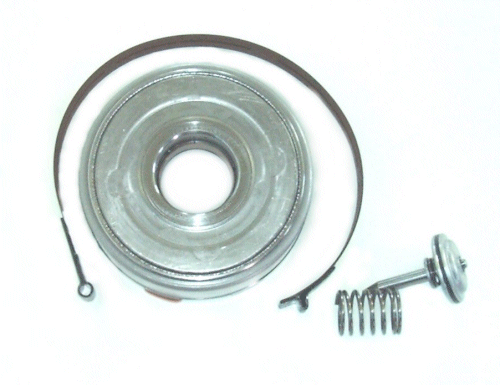

6.  Nimte joonisel kujutatud piduri liik ja  selle detailid!
Pidurilint
Trummel
Kolb
Vedru
Joonisel on kujutatud trummelpidurit.

7.  Tutvu arvutiprogrammi abil planetaarkäigukasti tööpõhimõttega. Mis  hammasratas
on planetaarülekandel P2 tagurpidikäigu korral:

Vedav osa = Päikeseratas
Lukukustatud osa = Satelliitide raam
Veetav osa = Kroonratas

8.  Mis hammasratas on planetaarülekandel P1 teise käigu korral:

Vedav osa = Kroonratas
Lukukustatud osa = Päikeseratas
Veetav osa = Satelliitide raam


9.  Miks võib atuomaatkäigukastiga auto bukseerimine muutuda käigukastile ohtlikuks?
Juhul kui mootor ei tööta, siis tavaliselt ei tööta ka käigukasti õlipump. Sidurite ja pidurite
õlitus ja jahutus võib jääda puudulikuks ning põhjutada hõõrdkatete ülekuumenemise.
Üldjuhul on bukseerimine lubatud ainult väikese kiirusega ja lühikest teepikkust.

4
5

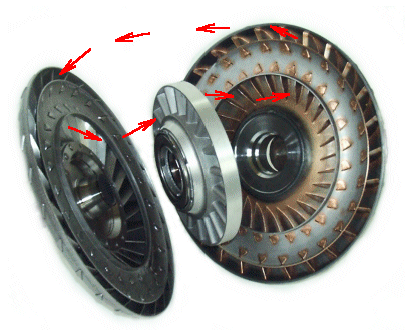

10. Nimeta hüdrotrafo detailid!
Pumbaratas
Turbiiniratas
Juhtratas ehk  reaktor

11. Mis on hüdrotrafo  juhtratta  ülesanne?

Paigalseisva juhtratta labad muudavad õli liikumissuunda, rakendades niiviisi turbiinirattale ja
pumbarattale täiendavat pöördemomenti. Pöördemomendi muutuse suurus sõltub hüdrotrafo
rataste mõõtmetest ja labade  kujust .  Turbiiniratta  ja pumbaratta pöördemomentide suhet
nimetatakse  trafoteguriks  ja auto  liikumahakkamisel  on see u. 1,8…2,5.

12. Mida tähendab ”hüdrotrafo lülitushetk”?

Koormuse vähenedes pumba- ja turbiinirataste pöörlemissageduste erinevus väheneb (veotegur
suureneb. Teatud hetkest alates hakkab turbiinirattalt saabuv õli paiskuma vastu juhtratta  laba
teisele küljele ja tõukama  juhtratast  turbiinirattaga samas suunas. Vabakäigusidur  avaneb  ja
hüdrotrafo töötab nüüd hüdrosidurina. Seda hetke (tavaliselt
e = 0,8...0,9) nimetatakse lülitushetkeks.

13. Tänapäeva automaatkäigukastid on üldjuhul varustatud hüdrotrafo lukustiga. Miks?
Turbiiniratta pöörlemissagedus jääb ka väikesel  koormusel  pumbaratta pöörlemissagedusest u.
5% väiksemaks (veotegur 0,95). Kasuteguri ja ökonoomsuse  suurendamiseks  on kaasaegsetele
hüdrotrafodele lisatud lukustid.
Lukusti  ühendab lülitushetkel, so. hetkel kui juhtratta vabakäigusidur avaneb, turbiiniratta
mehaaniliselt  trafo  kerega (pumbarattaga). Pumba- ja turbiiniratta vahel läbilibisemist ei
toimu ning kasutegur tõuseb peaaegu 100% -ni.

14. Tutvu arvutiprogrammi või Online animatsiooni abil hüdrotrafo lukusti
tööpõhimõttega. Kuidas liigutatakse lukusti hõõrdkattega lukustusketast?
Lülitushetkel surutakse lukustusketas hüdrauliliselt vastu trafo  keret  ja kogu trafo hakkab
pöörlema ühtse  tervikuna . Lukustusketta lukustamiseks ja vabastamiseks muudetakse hüdrotrafo
korpuses liikuva õli suunda.


5
6
3. Hüdraulika

15. Mille poolest erineb erinevusrõhu  regulaator  rõhuregulaatorist?
Põhierinevus on klapi juhtimises. Rõhuregulaator reguleerib rõhku välisrõhu suhtes.
Erinevusrõhu regulaator hoiab muutumatuna siseneva ja väljuva rõhu vahe.

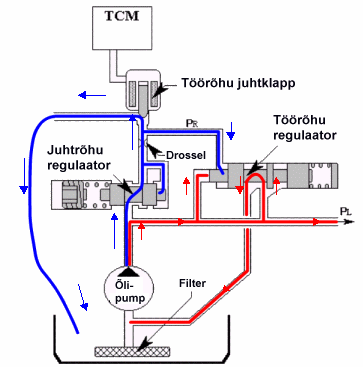

16. Tutvu arvutiprogrammi abil töörõhu reguleerimisega. Joonista juuresoelvale joonisele
õli ringluse teekond kui töörõhu  juhtklappi  juhitakse 50% impulsisuhtega (PWM).


Siniste nooltega on tähistatud juhtrõhu ja punaste nooltega töörõhu liikumisteekond.

6
7
17. Nimeta joonisel käeshoitav detail ja kirjelda selle ülesannet!
Käeshoitav detail on rõhuaku kolb. Rõhuakude ülesanne on leevendada sidurite ja pidurite
lülitumishetkedel tekkivaid järske rõhu muutuseid. Rõhuakud muudavad käiguvahetuse
sujuvamaks.

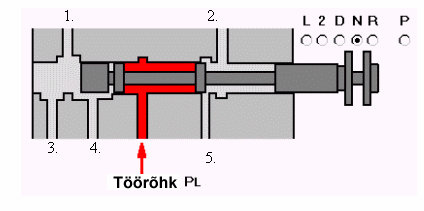

18. Millistesse kanalitesse juhitakse töörõhk (PL) käiguvahetussiibri asendites :

P = Mitte ühessegi
R =  Kanalisse  5.
N = Mitte ühessegi
D = Kanalisse 4.
2 = Kanalitesse 1. ja 4.
L = Kanalitesse 1., 3. ja 4.






7
8

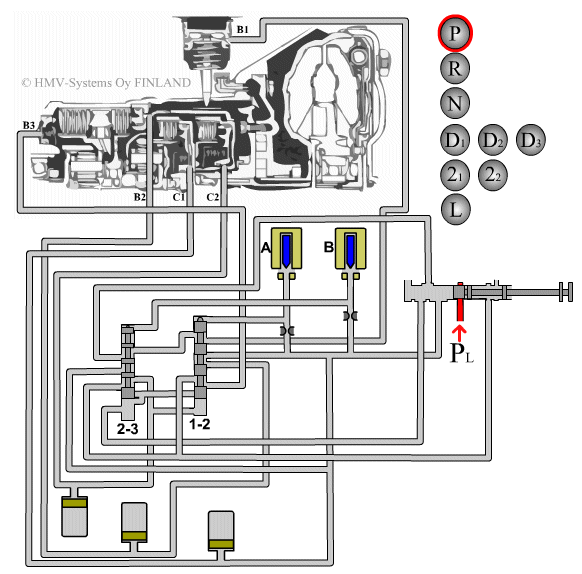

19. Tutvu arvutiprogrammi või Online-animatsioonide abil käiguvahetuse
elektromagnetklappide ja siibrite tööpõhimõttega. Nimeta joonisel tähistatud detailid!
NB! Käiguvahetuse hüdraulika juhtimise  animatsioon  on tehtud  samast  käigukastist, mida
on käsitletud peatükis Mehaanika / Planetaarülekanded.
Lintpiduri (B1) juhtimise
kolb
Käiguvalikusiiber
Käiguvahetussiibrid
Käiguvahetuse
elektromagnetklapid
Rõhuakud


20. Vaata ülalolevat joonist! Milliste käikude korral ei kasutata elektromagnetklappe?

Tagurpidikäigu ja II käigu korral.


21. Loetle automaatkäigukasti õli tähtsamad omadused!

•
hea  soojusjuhtivus ,
•
-head hüdraulilised omadused,
•
-head määrmisomadused,
•
- sobivus  tihendusmaterjalidega,
•
-stabiilsus suures  temperatuurivahemikus  (-40...175°C)
•
-söövitamisvastased omadused
•
-vahutamisvastased omadused.

8
9
4. Elektrisüsteem.  Seadised

Automaatkäigukasti tööd juhib elektrooniline juhtplokk - TCM (Transmission Control
Module). TCM saab tööks vajalikud andmed käigukasti anduritelt ja teistelt juhtplokkidelt.
Neid andmeid, mis siseneved juhtplokki, nimetatakse sisendsignaalideks.
Sisendsignaalide põhjal arvutab TCM matemaatiliselt antud hetkele sobivad tingimused ja
juhib elektriliste signaalidega mitmete täiturseadiste (näiteks elektromagnetklappide) tööd.
TCM võib saata infot ka teistele juhplokkidele. TCM-ist väljuvaid elektrisignaale nimetatakse
väljundsignaalideks.


22.  Allolevas  loetelus on automaatkäigukasti  sisend - ja väljundsignaalid. Erista nad
üksteisest märgistades neid ristiga õiges lahtris.
Sisend-
Väljund-

signaal
signaal
Õlirõhu reguleerimine

x
Rikke signaallamp

x
Piduripedaali asend
x

Gaasipedaali  asend
x

Kiirenduslüliti asend
x

Hüdrotrafo  lukustus

x
Mootori koormus
x

Mootori pöörlemissagedus
x

Mootori pöördemomendi reguleer.

x
Vedava  võlli pöörlemissagedus
x

Veetava võlli pöörlemissagedus
x

Käiguvalitsa asend
x

Käiguvalitsa lukustus

x
Käikude valimine

x
Õli temperatuur
x



9
10
23. Käiguvalitsa asendiandur koosneb üldjuhul mitmes mikrolülitist. Mitu erienvat
asendit (signaali) on võimalik edasi anda kolme mikrolüllitiga?

Kaheksat.
000, 001, 010, 011, 100, 101, 110, 111


24. Milliste sisendsignaalide põhjal saab juhtplokk teada hüdrotrafos toimuvast
läbilibisemisest.

Mootori pöörlemissageduse ja käigukasti vedava võlli pöörlemissageduse signaalide põhjal.


25. Milleks on vaja veetava võlli pöörlemissageduse signaali?

Sõidukiiruse ja käiguvahetushetke läbilibisemise määramiseks.


26. Milleks on vaja piduripedaali asendi signaali?

Hüdrotrafo lukustuse ja käiguvalitsa lukustuse  juhtimiseks  (käiguvalitsa liigutamine
parkimisasendist teistesse asenditesse eeldab  piduripedaalile  vajutamist).  Pidurdamisel
hüdrotrafo lukustus avaneb ja  rattad  saavad veereda vabalt. Tekib sarnane olukord, nagu
käsikäigukastidega autodel siduripedaali allavajutamisel.

27. Millal aktiviseeritakse kiirenduslülitus ( kickdown )?

Siis kui autojuht vajutab gaasipedaali põhja (Üldjuhul üle 90%).

28. Järgnevalt on esitletud diagnoositestriga mõõdetud käigukasti juhtploki
sisendsignaale. Mida need tähendavad ja kust need andmed on saadud?
a)  Accelerator Pedal  Position     32 %
b)   Engine   Load                    35 %
c)  Engine  Speed                 2840 RPM

a) Gaasipedaali asend. Pedaali on vajutatud 32%.
b) Mootori koormus. Mootori koormusaste on 35% (osaliselt koormatud)
c) Mootori pöörlemissagedus on 2840 1/min.

Käigukast saab juuresolevad andmed mootori juhtplokilt kas eri juhtmete või CAN võrgu
vahendusel. Need andmed on moodustatud mootori juhtploki sisendsignaalide põhjal.
Näiteks mootori koormus määratakse mitmete teiste andurite signaalide põhjal.

10
11

29. Juuresolevad ostsillogrammid on mõõdetud käigukasti juhtplokilt kahe kanaliga
ostsilloskoobiga. Mis signaalidega on tegemist?

CAN võrgu signaalidega. Ülemine signaal on CAN-H (high) ja alumine CAN-L (low).

30. Kui suure vooluga juhitakse üldjuhul käiguvahetuse elektromagnetklappe?

Ligikaudu 1 A (sõltuvalt valmistajast on väikeseid erinevusi)


31. Juuresoleval ostsillogrammil on töörõhu reguleerimise elektromagnetklapi pinge ja
voolu graafikud. Arvuta milline on antud hetke impulsisuhe (PWM)?
Juhtimise aeg

Impulsi pikkus

Impulsi pikkus = 4  ruutu
Juhtimise aeg = 1,4 ruutu




11
12
32. Millist informatsiooni  saadab  käigukasti juhtplokk mootori juhtplokile ja milleks seda
vaja on?
Infot käiguvalitsa ”P” ja ”N” asenditest ja käiguvahetushetkest. Käiguvalitsa ”P” ja ”N”
asendi signaali vajatakse tühikäigu pöörlemissageduse reguleerimiseks ja mõnedel
mudelitel käiviti juhtahela ühendamiseks/blokeerimiseks (üldjuhul on käiviti ”P” ja ”N”
asendi lülitil eraldi vooluahel). Käiguvahetusehetke sujuvamaks muutmiseks vähendab
mootori juhtplokk selleks ajaks mootori võimsust. Võimsuse vähendamine toimub süütehekte
hilisemaks muutmisega või pihustatava kütusekoguse vähendamisega.
5. Elektrisüsteem. Juhtplokk

Seeles peatükis käsitleme juhtploki eri režiime, käiguvahetusloogikat, enesediagnoosi, häda-
ja varutoiminguid ning rikkekoodidega  seonduvaid  küsimusi.
Käigukasti juhtplokki on programmeeritud iga käiguvalitsa asendi jaoks oma programm:
käiguvahetuse, hüdrotrafo lukustuse ja töörõhu muutmise programm. Kuid kuna autode
kasutustingimused ja ka juhtide sõidustiilid on väga erinevad, on mõnedel käigukastidel
lisatud veel programmide korrigeerimisvõimalused ehk režiimid.
Näites:  Economy ,  Sport  ja  Winter .

33. Kirjelda lühidalt eri käiguvahetusrežiimide omadusi!

Economy:
Economy režiimis jälgib juhtplokk eelkõige ökonoomsust, mistõttu toimub ka hüdrotrafo
lukustamine varem.  Käiguvahetuse ajal kasutatakse siin madalamat töörõhku, mis tagab
pehmema käiguvahetuse.

Sport :
Sport režiimis toimub käiguvahetus  suuremal  pöörlemissagedusel. Käiguvahetushetke
määramisel  arvestab  juhtplokk eelkõige pöördemomenti ja kiirendust. Käiguvahetusel
kasutatakse suuremat töörõhku, mistõttu toimub käiguvahetus lühema aja jooksul.

Winter:
Winter režiim on mõeldud talvel libedal teel kasutamiseks. Kaapimise vältimiseks toimub sõidu
alustamine siin suuremal käigul. Üldjuhul saab autojuht selle režiimiga määrata ka selle,
millise käiguga sõitu alustatakse.
Näiteks neljakäigulisel käigukastil:
Winter + D. Auto alustab liikumist 3. käiguga.
Winter + 2. Auto alustab liikumist 2. käiguga ning käiguvahetust ei toimu (ei suuremale ega ka
väiksemale käigule).

34. Mida tähendab ”autojuhi sõidustiiliga kohanev programm”?

Mõnedel täiustatud käigukastidel on Sport ja Economy valikuvõimalused asendatud autojuhi
sõidustiiliga kohaneva programmiga. Need juhtplokid jälgivad autojuhi sõidustiili ja arvutavad
antud tingimustele sobivaima käiguvahetushetke. Nendel programmidel ei ole kindlat
käiguvahetushetke vaid see arvutatakse nn. "pehme  loogika " (fuzzy  logic ) abil.


12
13
35.  Millistel  sõidutingimustel on kõige paremini tunda Sport- ja Economy- režiimide
erinevused?
Käiguvahetuse eri režiimide mõju on kõige paremini tunda väikse koormusega sõitmisel. Ka
autojuhi sõidustiiliga kohaneva programmi eelised on kõige rohkem tuntavad väikese koormuse
korral.


36. Järgnevalt on kujutatud käigukasti õli temperatuurianduri elektriskeemi. Kuigi
andurites on  voolutugevus  väga väike (paarkümmend mA), on diagnoosimisel vajalik
teada  vooluahelas  kulgeva voolu suunda ja voolutugevuse muutust.
Joonista juuresolevale joonisele voolu kulgemise suund!

NTC

37. Kuidas muutuvad voolu ja pinge  parameetrid ?


Voolutugevus
Pinge
Temperatuuri vähenemisel
Väheneb
Suureneb
Temperatuuri  suurenemisel
Suureneb
Väheneb
Signaalijuhtme lühisel
Suureneb
Väheneb
maandusesse
Signaalijuhtme katkemisel
Väheneb
Suureneb
Anduri maandusjuhtme takistuse
Väheneb
Suureneb
ülemäärasel suurenemisel


13
14
38. Mille poolest erineb olukord kus juhtplokk kasutab asendusarvu, olukorrast kus
juhtplokk siirdub hädarežiimile?

Mõne sisendsignaali puudumisel asendab juhtplokk selle asendusarvuga, milleks on
tavaliselt signaali keskväärtus. Asendusarvu võidakse arvutada ka teiste sisendsignaalide
põhjal. Näiteks kiirenduslülituse signaali puudumisel arvutab juhtplokk kuni rikke
kõrvaldamiseni kiirenduslülituse hetke gaasipedaali asendi järgi. Rikke signaallamp süttib
põlema kuid sõiduomaduste  muudatust  ei pruugi autojuht märgatagi.
Kõiki sisendsignaale ei ole kahjuks võimalik  asendada  ega neile ka asendusarvu määrata.
Asendamatute signaalide puudumisel siirdub juhtplokk hädarežiimile, kus käigukasti
elektriline juhtimine lõpetatakse. Käiguvalitsaga on siis võimalik valida ainult
tagurpidikäigu ja ühe ederpidikäigu vahel.

Rikkeotsingu  alustamisel  tuleb alati kontrollida rikkekoodide olemasolu, sest osa rikkeid on
sellised mis rikke signaallampi põlema ei panegi.
Juhul kui rikkekoode on palju, tuleb need üles kirjutada ja mälust  kustutada . Seejärel teha
kontrollsõit ja vaadata milline rikkekood salvestub esimesena. Nii saab välja selekteerida
sellised "viirastusrikked", mida tegelikult ei olegi, mis on tekkinud teiste  rikete  mõjutusest.
Tasub meeles pidada, et  rikkekoodid  on salvestatud seadiste signaalide ja juhtploki
arvutustulemuste loogilisel võrdlemisel. Rikkekoodidel on  suunav  tähendus ja ilma seadist
tegelikult kontrollimata ei saa see olla seadise vahetamise aluseks.


On juhuseid, kus auto rikkekoodi ei näitagi või  viitab  rikkekood hoopis valele
seadisele. Seetõttu tuleb rikkekoodi põhjal määratud rikkis seadis mõõtmise teel üle
kontrollida.
Mõõtmist tuleb alustada töötava seadise  toitepinge - ja maandusahelate pingelangude
kontrollimisest.
Autole  mõjub töötamise ajal väga palju erinavaid välismõjusid:  vibratsioon , kiiresti
muutuv temperatuur, niiskus, tolm jne. Välismõjudele on kõige tundlikumad
elektrijuhtmed koos pistikutega.
Kõige kiirem ja tõhusam meetod elektriahela kontrollimiseks on mõõtmine otse
juhtploki klemmidelt.

39. Tutvu EOBD ja OBD2 diagnoosisüsteemi rikkekoodidega. Mille järgi on võimalik ära
tunda käigukastile viitavaid rikkekoode?

Tavaliselt on käigukastide rikkekoodid vahemikus P07xx ... P08xx.

14
15
6. Tehnohoole ja  rikkeotsing

Automaatkäigukastidel esineb sageli rikkeid kus on väga raske määrata, kas rikke
põhjustajaks on käigukasti mehaanika või  elektroonika .
Sellistel puhkudel tuleks käigukastile teha kunstlikult selline  rike , mis sunniks teda minema
hädarežiimile. Hädarežiimil elektroonilist käiguvahetuse juhtimist ei toimu ja kõik valikud
sõltuvad ainult käiguvalitsa asendist. Juhul kui hädarežiimil toimib käigukast normaalselt,
on viga tõenäoliselt elektroonika poolel.
Mõnedel autodel saab käigukasti viia hädarežiimile juhtploki pistiku lahtivõtmisega (NB!
Enne pistikute lahtivõtmist ja ühendamist tuleb süüde välja keerata!).

NB! Juhul kui hädarežiimile suundumine toimub ilma juhtplokki eemaldamata, salvestub
testimise ajal selle mälusse hulgaliselt rikkekoode. Testimise lõpetamisel tuleb need
kustutada.

40. Tutvu arvutiprogrammis näidiseks esitatud käigukasti AISIN 50-42LE hädareziimil
kontrollimisega!  Mida peab jälgima käiguvalitsa asendites:

NB! TEISTEL KÄIGUKASTIDEL VÕIB SIIN OLLA OLULISI ERINEVUSI!!.

Käiguvalitsa "P" asendis:

Käiguvalitsa "P" asendis peab mootor töötama ilma koormuseta ja jõuülekanne peab olema
mehaaniliselt lukustatud (kontrolli väikesel kallakul).

Käiguvalitsa "R" asendis:

Käiguvalitsa "R" asendisse liigutamisel peab peale väikest viivitust toimuma  tavalisest  natukene
tugevam käiguvahetusnõksatus ja auto peab alustama juba mootori tühikäigul tasast
tagurpidiliikumist. Tugevam nõksatus käiguvahetusel on tingitud asjaolust, et hädarežiimil ei toimu
töörõhu reguleerimist.

Käiguvalitsa "N" asendis:

Käiguvalitsa "N" asendis peab saama autot vabalt liigutada edasi-tagasi. Mootori
pöörlemissageduse  suurendamine  ei tohi mõjutada käigukasti tööd.

Käiguvalitsa "D" ja "3" asendis:

Käiguvalitsa "D" ja "3" asendites peab käigukast lülituma neljandale käigule. Käigu sisselülitumise
hetkel toimub tühikäigu pöörlemissageduses väikene jõnksatus ja auto peab alustama  aeglast
liikumist.

Käiguvalitsa "L" asendis:

Käiguvalitsa "L" asendis peab käigukast lülituma kolmandale käigule. Sõidu ajal on käiguvalitsa
liigutamisel tunda tavalisest  suuremaid  jõnksatusi, mis on tingitud asjaolust, et hädarežiimis ei
toimu töörõhu reguleerimist.


15
16

Lülitumisaja kontrollimine

41. Käiguvalitsa liigutamisel "N" asendist "R" või "D" asendisse toimub käigu sisselülitus
peale väikest viivitust (sidurite ja pidurite õliga täitumise aeg). Kui pikk on normaalne
lülitusaeg? Millele viitab ettenähtust pikem lülitusaeg?

Normaalse lülitusaja pikkus on "D" asendis u. 1 s ja "R" asendis u. 1,5 s.
Pikem lülitusaeg viitab käigukastisisestele õlileketele ning siduri- ja piduriketaste kulumisele.
NB! Testi  eelduseks  on, et mootor ning käigukast on normaalsel töötemperatuuril ja tühikäigu
pöörlemissagedus õige.



16
17


42. Kuidas ja millistel tingimustel tuleb kontrollida automaatkäigukasti õli?
•  Auto peab olema horisontaalsel pinnal.
•  Õli temperatuur peab olema 70…80°C.
•  Hüdrotrafo ja õlikanalid peavad olema õliga täidetud. Nende täitmiseks tuleb
liigutada käiguvalitsat läbi kõikide  asendite  asendisse „N“ või „P“:
•  Kontrollimisel säilitada puhtust ja vältida tolmu sattumist käigukasti.

43. Miks ei tohi olla õli  tasapind  ettenähtust väiksem?
Ettenähtust väiksema õli koguse juures imeb õlipump koos õliga ka õhku. Kuna  vedelikus
sisalduvad õhumullid on kergesti kokkusurutavad siis käigukasti töötamisel õlirõhk
muutub. See põhjustab häireid käiguvahetuses ja sidurite libisemist ning ülekuumenemist.


44. Miks ei tohi olla õli tasapind ettenähtust suurem?
Ettenähtust suurema õli koguse juures „peksavad“  hammasrattad  õli vahtu. Vahutav õli
sisaldab õhumulle mistõttu lõpptulemus on  samasugune  nagu ettenähtust väiksema
õlikoguse juureski.

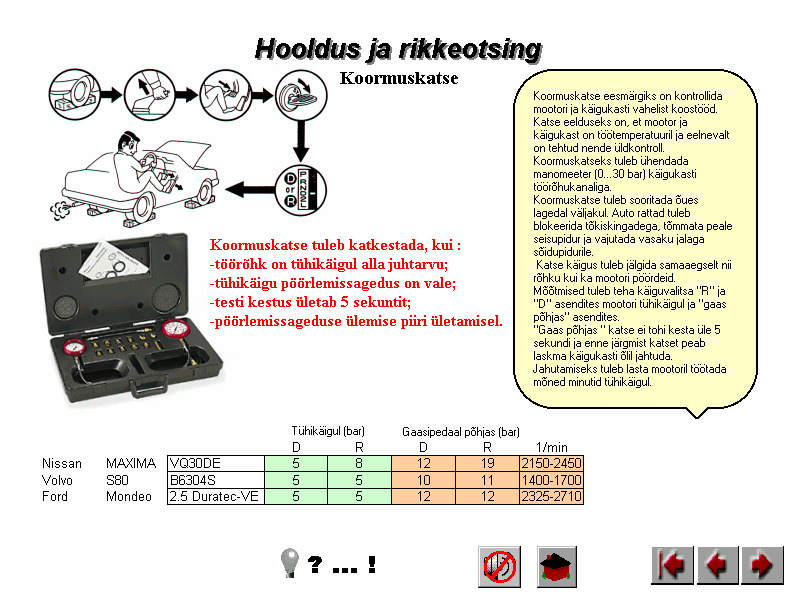

45. Allolevas tabelis on toodud rõhu mõõtmiste tulemused. Millised  rikked  võisid seda
põhjustada?


Õlipumba rike

Töörõhk on liiga madal
Käigukastisisene õlileke

kõikides asendites
Rõhuregulaatori rike

Õlifilter ummistunud
  Tühikäigu
Töörõhk on liiga madal
Käigukastisisene õlileke peale
pöörlemissagedusel
ainult ühes asendis
käiguvahetussiibrit – sidurites/pidurites.

Gaasipedaali asendisignaal vale

Töörõhk on liiga kõrge
Õli temperatuurisignaal vale

Viga juht- või töörõhu reguleeringus

Gaasipedaali asendisignaal vale

Töörõhk on liiga madal
Käigukastisisene õlileke

Viga juht- või töörõhu reguleeringus
  Gaasipedaal põhjas
Pöörlemissagedus on liiga
Hüdrotrafo rike

kõrge
Planetaarülekande siduri või piduri rike*

Pöörlemissagedus on liiga
Mootori võimsus liiga väike
madal
Hüdrotrafo rike

17
18

46. Kontrollsõidu ajal avastad, et auto ei seisa ”P” asendis paigal. Milline rike võib olla
selle põhjuseks?
•  Valesti reguleeritud või rikkis käiguvalitsa tross või  hoovastik
•  Parkimislukusti riei


47. Kontrollid bensiinimootoriga mehaaniliselt juhitava gaasiklapiga autot. Mida tuleb
gaasiklapi juures kontrollid?
Gaasiklapp peab liikuma kergelt, ilma gaasiklapi  kere  külge takerdumisteta.
Gaasiklapp peab liikuma kuni piirelini. Trossi pikkus ei tohi piirata gaasiklapi liikumist.
Trossile peab jääma väike vabakäik.


48. Mida tuleb jälgida käiguvalitsa trossi pikkuse reguleerimisel?
Enne trossi pikkusereguleerimist tuleb veenduda, et käiguvalitsa ja –siibri asendid oleksid
omavahelvastavuses. Trossile peab jääma peale reguleerimist väike vabakäik.


49. Kirjuta ingliskeelsetele terminitele eestikeelsed vasted!

A/T mode  Switch
Käiguvahetusrežiimi ümberlüliti
Accelerator Pedal Position
Gaasipedaali asend
ATF Temperature
Käigukasti õli temperatuur
Battery   Voltage
Aku pinge
Brake  Switch
Piduripedaali lüliti
Down  shift
Käiguvahetus väiksemale
Emergency mode
Asendusarvu kasutamine
Engine Load
Mootori koormus
Engine Speed
Mootori pöörlemissagedus
Kickdown
Kiirenduslülitus
Kickdown Switch
Kiirenduslüliti
Limp -home
Hädarežiim
Output Shaft Speed
Veetava võlli pöörlemissagedus
Park/ Neutral  Switch
P/N asendite lüliti
Pressure  Control  Solenoid
Töörõhu reguleerimise elektromagnetklapp
Selector  Lever  Position
Käiguvalitsa asend
Self-diagnosis lamp
Rikke signaallamp
Shift Solenoid A
Käiguvahetuse elektromagnetklapp A
Shift Solenoid B
Käiguvahetuse elektromagnetklapp B
Shift Solenoid C
Käiguvahetuse elektromagnetklapp C
Torque Converter Clutch Solenoid   Hüdrotrafo lukusti elektromagnetklapp
Turbine /Input Shaft Speed
Turbiini /vedava võlli pöörlemissagedus
Up shift
Käiguvahetus suuremale
Vehicle  Speed
Sõidukiirus


18
19
7. Online -harjutused

Järgnevate ülesannete tegemiseks vajad sa internetiühendust ja arvutit milles on Macromedian  Flash
Player 5 või selle  uuem   versioon . Vajadusel saad selle vabavarana Macromedia kodulehelt:
www.macromedia.com

Online-materjalid leiad aadressilt: www.hmv-systems.fi/training/at

50. Vali Online- materjalidest  "Tehtävä 53".
Klient   kurdab : "Auto vahetab mõnikord ootamatult käiku ja siis põleb ka rikke
signaallamp” . Simuleeritud olukkord vastab rikke esinemise hetkele. Leia rike ja
põhjenda oma arvamust!

Viga on vedava võlli pöörlemissagedusanduris või selle vooluahelas (B1). Anduri signaali
puudumisel läheb juhtplokk hädarežiimile. Hädarežiimil lülitub käigukast käiguvalitsa
asendile vastavale käigule.


51. Vali Online-materjalist "Tehtävä 54".
Klient kurdab: "Käigukasti lülitus otseülekandele ei toimi enam nii nagu varem.
Ülejäänud asjad töötavad normaalselt.."
Simuleeritud olukkord vastab rikke esinemise hetkele. Leia rike ja põhjenda oma
arvamust!

Piduripedaali lülitilt (S1) tuleb pidev pinge. See väldib hüdrotrafo lukustamise.
Piduripedaali lülitis on lühis või on see valesti reguleeritud.

52. Vali Online-materjalist "Tehtävä 55".
Klient kurdab: " Hommikul  tööle minnes töötab auto algul normaalselt. Mene kilomeetri
pärast süttib signaallamp ja hüdrotrafo ei lukustu. Mõne minuti möödudes viga kaob ja
kõik töötab jälle pikka aega ilusti”
Simuleeritud olukkord vastab rikke esinemise hetkele. Leia rike ja põhjenda oma
arvamust!

Käigukasti temperatuurianduris või selle vooluahelas on  60°C juures  katkestus .
Signaalipinge tõuseb 5V. Põhjuseks on tõenäoliselt oksüdeerunud ühendus või anduri rike.


53. Vali Online-materjalist "Tehtävä 56".
Klient kurdab: ”Auto käitub  imelikult . Auto on käinud juba mitmes remonditöökojas, iga
kord on esinenud hulgaliselt rikkekoode ja  vahetatud  osi. Midagi oluliselt paremaks
läinud ei ole. Hetkelgi näitavad rikkekoodid: õli temperatuuriandur, vedava võlli
pöörlemissagedus, veetava võlli pöörlemissagedus.”
Simuleeritud olukkord vastab rikke esinemise hetkele. Leia rike ja põhjenda oma
arvamust!

Pingelang juhtploki signaalimaanduse ahelas. Pingelang tekitab häireid väikese vooluga
töötavate seadiste töös.

19
