Automaat käigukast
A4
Mauno Piho
Kaarlimõisa 2010
1. Ülevaade automaat käigukastidest Automaatkäigukastid muudavad ülekandearvu ehk käike, nagu nimigi ütleb, automaatselt,
ilma autojuhi sekkumiseta. Tänapäeva automaatkäigukaste võib jaotada kolme rühma:
a) astmeteta, ehk CVT variaatorkastid;
b) elektromehaanilise käiguvahetusega käigukastid;
c) hüdraulilise käiguvahetuse ja planetaarülekannetega käigukastid.
Automaatkäigukastide eeliseks on nende kasutamise mugavus ja suurem sõiduohutus.
Autojuht väsib vähem ja ülekandearv muutub koos sõidutingimustega.
Hüdrotrafo väldib mootori ja jõuülekande ülekoormamise.
Automaatkäigukastide puuduseks võib pidada sidurite läbilibisemisest ja lisandunud elektrienergia vajadusest tingitud väiksemat kasutegurit
2. Automaatkäigukasti hüdraulika
(
2.1 Rõhuregulaator

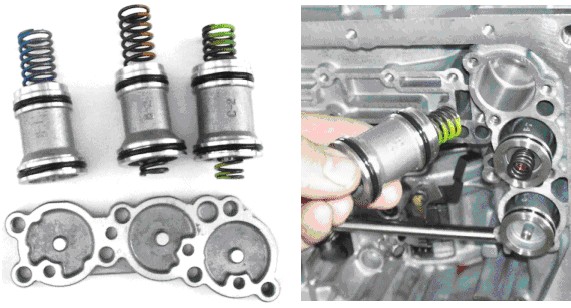

Rõhuregulaator koosneb klapist, reguleeritavast vedrust ja ühenduskanalitest. Klapi
liigutamisega muudetakse õli pealevoolukanali läbilaskevõimet, millest omakorda sõltub rõhk
väljuvas kanalis . Rõhku saab muuta vedru all oleva reguleerkruviga.
Rõhuregulaatoreid kasutatakse näiteks pumbast hüdrotrafosse suunduvas kanalis (u. 6 bar) ja
juhtrõhu reguleerimiseks (u. 3 bar).
Joonis 1. Rõhk OK
Joonis 2. Rõhk liiga suur Joonis 3. Rõhk liiga suur
2.2 Erinevusrõhuõhuregulaator
Erinevusrõhu regulaatorid hoiavad siseneva ja väljuva rõhu vahe muutumatuna (n. 1 bar).
Ehituselt ja tööpõhimõttelt sarnaneb ta rõhuregulaatoriga. Põhierinevus on klapi juhtimises.
Klapi ühele poolele mõjub regulaatorisse sisenev rõhk ja teisele poolele väljuv rõhk koos vedruga .
Automaatkäigukasti hüdraulika Rõhuregulaator koosneb klapist, reguleeritavast vedrust ja ühenduskanalitest. Klapi liigutamisega muudetakse õli pealevoolukanali läbilaskevõimet, millest omakorda sõltub rõhk väljuvas kanalis. Rõhku saab muuta vedru all oleva reguleerkruviga. Rõhuregulaatoreid kasutatakse näiteks pumbast hüdrotrafosse suunduva rõhu (u. 6 bar) ja juhtrõhu reguleerimiseks (u. 3 bar). Erinevusrõhuõhuregulaator Erinevusrõhu regulaatorid hoiavad siseneva ja väljuva rõhu vahe muutumatuna (n. 1 bar). Ehituselt ja tööpõhimõttelt sarnaneb ta rõhuregulaatoriga. Põhierinevus on klapi juhtimises. Klapi ühele poolele mõjub regulaatorisse sisenev rõhk ja teisele poolele väljuv rõhk koos vedruga. Erinevusrõhu regulaatoreid võidakse kasutada ka näiteks kahesuunalise juhtimisega regulaatorites. Töörõhu reguleerimine Käigukasti sidureid ja pidureid kokku suruvat rõhku nimetatakse töörõhuks ja tähistatakse lühendiga PL. Klappide ja
Põltsamaa Ametikool Automaatkäigukastid A3 Sami Laasi Kaarlimõisa 2011 Sisukord Sissejuhatus..................................................................................3 1. Automaatkäigukastide liigid...........................................................3 2. Mehaanika...............................................................................5 3. Hüdraulika...............................................................................9 Sissejuhatus Automaatkäigukastide liigid Automaatkäigukastid muudavad ülekandearvu ehk käike, nagu nimigi ütleb, automaatselt, ilma autojuhi sekkumiseta. Tänapäeva automaatkäigukaste võib jaotada kolme rühma: · astmeteta ehk CVT variaatorkastid · elektromehaanilise käiguvahetusega käi
Ülevaade automaatkäigukastidest Automaatkäigukastid muudavad ülekandearvu ehk käike, nagu nimigi ütleb, automaatselt, ilma autojuhi sekkumiseta. Tänapäeva automaatkäigukaste võib jaotada kolme rühma: A) astmeteta, ehk CVT variaatorkastid, B) elektrimehaanilise käiguvahetusega käigukastid C) hüdroaulise käiguvahetuse ja planetaarülekannetega käigukastid. CVT variaatorkastidel (Continuously variable transmission) muutub ümber sujuvalt ja lisaks sõidumugavuse suurenemisel võimaldab selline ülekanne mootoril töötada veelgi optimaalsemal ja ökonoomsemal pöörlemissagedusel. Mootor ja variaatorkast on omavahel ühendatud kas mitmekettalise siduri või hüdrotrab vahendusel. Ülekandearvu muutmine toimub variaatoriga, elektroonilise juhtploki poolt juhtava hüdrosõime vahendusel. Sõidusuuna muutmine toimub planetaarülekande vahendusel. CVT variaatorkastid põhikomponendiks on kettvariaator. Variaatoreid on toodetud nii vedavatena kui ka lükkavatena.
Mõnedel käigukastidel on tegeliku rõhu kontrollimiseks ja juhtplokile tagasisideks töörõhu kanalis rõhuandur. 4.10 Hüdrotrafo lukustus Käigukasti juhtplokk määrab hüdrotrafos toimuva libisemise väntvõlli ja käigukasti vedva võlli pöörlemissageduste põhjal. Väikesel koormusel põhjustab hüdrotrafo libisemine õli tarbetut kuumenemist ja kasuteguri vähenemist. Selle vältimiseks on hüdrotrafodel lukusti, mille abil ühendatakse käigukast mootoriga mehaaniliselt. Lukusti otsene juhtimine toimub hüdrauliliselt. Lukusti juhtrõhu reguleerimine aga elektromagnetklapiga. Elektromagnetklapil on kaks asendit, kinni või lahti. Mõnedel uuematel käigukastidel kasutatakse lukusti lülitushetke pehmemaks muutmiseks ka siin töörõhku reguleerivat elektromagnetklappi. 4.11 Käiguvalitsa lukustus Käiguvalitsa lukustus väldib käiguvalitsa juhusliku "P" asendist äranihkumise
28. Järgnevalt on esitletud diagnoositestriga mõõdetud käigukasti juhtploki sisendsignaale. Mida need tähendavad ja kust need andmed on saadud? a) Accelerator Pedal Position 32 % b) Engine Load 35 % c) Engine Speed 2840 RPM a) Gaasipedaali asend. Pedaali on vajutatud 32%. b) Mootori koormus. Mootori koormusaste on 35% (osaliselt koormatud) c) Mootori pöörlemissagedus on 2840 1/min. Käigukast saab juuresolevad andmed mootori juhtplokilt kas eri juhtmete või CAN võrgu vahendusel. Need andmed on moodustatud mootori juhtploki sisendsignaalide põhjal. Näiteks mootori koormus määratakse mitmete teiste andurite signaalide põhjal. 10 11 29. Juuresolevad ostsillogrammid on mõõdetud käigukasti juhtplokilt kahe kanaliga
