RAKVERE AMETIKOOL
KEEVITAJA
Rando Pajula
KEEVITAMINE
Referaat
Rakvere 2010

Sisukord

2Keevitamine 3
2.1Kaarkeevitus 4
2.2Keevituselektroodid 6
3Terase keevitamine 6
3.1Legeerelemendid ja lisandid keevitatavas terases 6
3.2Nikkel ja selle mõjud keevitatavas metallis 7
3.3Molübdeen ja selle mõjud keevitatavas terases 7
3.4Vanaadium ja selle mõjud keevitatavas terases 7
3.5Volfram ja selle mõjud keevitatavas terases 7
3.6Titaan ja Nioobium ning selle mõjud keevitatavas terases 7
3.7Süsinik selle mõjud keevitatavas terases 7
3.8Mangaan ja selle mõjud keevitatavas terases 7
3.9Räni ja selle mõjud keevitatavas terases 7
3.10Süsinikuvaeste teraste keevitamine 8
3.11Süsinikteraste keevitamine 8
3.12Legeerteraste keevitamine 9
4Alumiiniumi ja selle sulamite keevitamine 11
4.1Ettevalmistused alumiiniumi keevitamiseks 11
4.2Alumiiniumi keevitamine argoonis 12
4.3Alumiiniumi gaaskeevitamine 14
4.4Vase ja vasesulamite keevitamine 15
5Otsingumootorid 17
5.1Google 17
5.2Neti 19
♣

Keevitamine

Keevitus (protsess)– kahele või enamale osale kuumutamise või surve abil jätkuva kuju andmine. Võidakse kasutada keemiliselt koostiselt sarnast lisamaterjali . Keevitatakse metalle , plaste, klaasi, komposiite jm. keevitamist kasutatakse ka pealesulatuseks.
Kaarkeevitus on termiline protsess, mis võimaldab metalliosakestel üksteisele läheneda ja üksteisega liituda, nii et seejuures moodustub keevisliide . Keevitamisel toimub metallis üheaegselt mitu protsessi: metalli sulamine , metallurgiaprotsessid sulamis, õmblusmetalli kristalliseerumine ja soojuse mõju keevisõmbluse lähiala metallile. Keevitatavad metallid võivad oma keemilise koostise poolest olla kas ühesugused või erinevad. Kõik ühesugused metallid on omavahel keevitatavad. Erinevate metallide sulamisalas ei toimu alati keevitamiseks vajalikke füüsikalis-keemilisi protsesse, mistõttu sellised metallid ei tarvitse olla omavahel keevitamise teel ühendatavad.

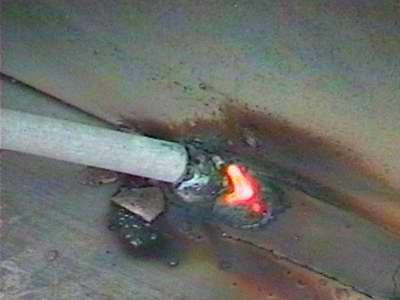

Kaarkeevitus

Kaarkeevitusel kasutatakse keevituskaart, mis on kaarlahendus. See tekib keevitamisel elektroodi otsa ja detaili vahel metalliaurude ning kaitsegaaside, elektroodikatte või räbusti koostisse kuuluvate ainete aurude ioniseeritud segus. Kaarlahendusega kaasneb suure soojushulga ja valguse eraldumine. Kaarlahenduse tekkeks peab elektroodide vaheline gaas olema ioniseeritud. Gaaside ionisatsiooni põhjustavad:
kõrge temperatuur (termoionisatsioon),
katood - ja anoodkiired, ultraviolett -, röntgen- ja radioaktiivne kiirgus (kiirgusionisatsioon)
elektronide, ioonide või kiiresti liikuvate aatomite põrkumine gaasi aatomite või molekulidega (põrkeionisatsioon).
Ioniseeritud gaasis olevad vabad elektronid ja positiivsed ioonid muudavad gaasi elektrit juhtivaks, mistõttu tekib potentsiaalide vahe tõttu elektroodide vahel elektrikaar (elektrivälja olemasolul ). Mistahes ionisatsiooni astme korral saabub dünaamiline tasakaal, mil igal hetkel lagunevate molekulide arv võrdub taastuvate molekulide arvuga (ioonide molisatsiooni elektroodide ja remolisatsiooni tulemusel).
Keevitamisel saadakse kaare süütamiseks vajalik algionisatsioon elektroodi kokkupuutel detailiga ning selle kiire eemaldamisega küllaldase kauguseni.
elektroodi eemaldamisel detailist venivad sulanud mikrokonarused välja ja ahenevad ,
läbiva voolu tihedus suureneb ning katkemisel saavutab väärtuse, kus metalliosakesed aurustuvad
kõrge temperatuuri tõttu tekib suur metalliaurude ioniseerimine ning elektroodide vahe muutub elektrit juhtivaks ja elektrikaar süttib ka üsna madala potentsiaalide vahe korral
kuumenenud elektroodiotstes saavutavad elektronid nii suure kineetilise energia, et on võimelised katoodilt väljuma (elektronide termoemissioon)
katoodilt väljunud elektronid põrkavad kokku kaarevahemikus olevate gaasi- ja auru molekulidega ning lõhustuvad need positiivseteks- ja negatiivseteks ioonideks ning elektronideks
püsiva tugevusega elektrivälja olemasolul tekib nimetatud osakeste suunatud liikumine ning elektroonidevahel moodustub püsiv kaar.
Kaare pinge võrdub tema põhipiirkondade pingelangude summaga: Uk = Ukat + Us + Uan = Ik , kus Uk-kaare pinge (V) Ukat-pingelang katoodpiirkonnas, Us-pingelang kaare sambas (V), Uan-pingelang anoodpiirkonnas, Ik- keevitusvool (A).
Päripolaarset keevitusvoolu tahistatakse Euroopas SPDS ( straight polarity direct current). Elekterkaarkeevituse vooluahel koosneb järgmistest komponentidest: vooluallikas, keevituskaablid, elektroodihoidik, elektrood , keevituskaar, keevitatavad detailid, maandus - ehk tagasivoolukaabel.

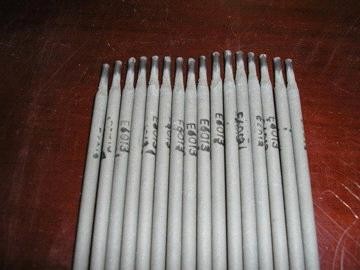

Keevituselektroodid

Legeerimata ja madallegeeritud teraste keevituselektroodid jaotatakse rühmadesse katte tüübi jargi. Kasutatakse pohiliselt kolme elektroodi tüüpi: rutiil -, happelised - ja aluselised elektroodid . Enamus elektroodikatteid koosneb suures osas mineraalsest komponendist ja vesiklaasist, kuid mõned tüübid võivad sisaldada 5 ... 10% orgaanilist materjali (orgaanilised rutiilid). Rutiilelektroodid: sisaldavad kattes 50 ... 70% rutiili ( titaandioksiid Ti02) ja nendega on lihtne keevitada kõigis ruumiasendeis. Nad taluvad paremini keevitatavate pindade ebapuhtusi kui happelised elektroodid. Pealesulatustegur on väiksem kui happelistel elektroodidel, mis taluvad kõrgemat keevitusvoolu. Rutiilelektroodidega on kergem töötada. Happelised elektroodid: kate koosneb kvartsist (Si02) Elektroodid taluvad kõrget keevitusvoolu, mis annab all-asendis kõrge pealesulatusteguri tootlikuks keevitamiseks. Happelised elektroodid ei sobi suure piluga koostatud detailide keevitamiseks, kuid väikeste liitekohtade läbikeevitus on hea. Elektrood on tundlik metallis sisalduvate kahjulike lisandite suhtes. Seepärast ei tohiks keevitada kõrge väävli (max.0,05%) ja süsiniku (max. 0,25%) sisaldusega terast. Aluselised elektroodid: elektroodikatted sisaldavad põhiliselt kaltsiumkarbonaati (CaC03) ja/või kaltsiumfluoriide (CaF2). Aluselised elektroodid on vähem tundlikud kahjulike lisandite suhtes (reageerivad nendega). Keevisel on suurem löögisitkus ja paremad mehaanilised omadused, mille tõttu kasutatakse kõrgema tugevusega metalli keevitamiseks. Elektroodid peavad olema kuivad. Niiskus põhjustat pragude ja pooride teket. Aluseliste elektroodidega keevitatakse lühikese kaarega ning neil on veidi kõrgem pealesulatustegur kui rutiilelektroodidel.

Terase keevitamine

Legeerelemendid ja lisandid keevitatavas terases

Legeerelemendid on kroom , nikkel , molübdeen, vanaadium , volfram ja titaan ning ka mangaan ja räni, kui nende sisaldus on tavalisest suurem.
Kroom ja selle mõjud keevitatavas metallis
Kroomi on süsinikvaestes terastes kuni 0,3%,konstruktsiooniterastes 0,7...3,5%, kroomterastes 12...18% ja kroomnikkelterastes 9...35%. Keevitamisel moodustuv kroomkarbiid vähendab terase korrosioonikindlust ja suurendab keevitatavust halvendavate rasksulavate oksiidide teket.

Nikkel ja selle mõjud keevitatavas metallis

Niklit on süsinikuvaestes terastes 0,2...0,3%, konstruktsiooniterastes 1...5% ja legeerterastes 8...35%. Mõned sulamid sisaldavad niklit kuni 85%. Nikkel suurendab terase plastsust ja tugevust ning annab peeneteralise struktuuri, halvendamata keevitatavust.

Molübdeen ja selle mõjud keevitatavas terases

Molübdeeni on terastes 0,15...0,8%. Molübdeen suurendab teraste vastupidavust löökkoormusele ja kõrgele temperatuurile ning annab peeneteralise struktuuri. Kuid ta soodustab ka pragude teket pealesulatatud metallis ja soojusmõju piirkonnas. Keevitamisel molübdeen oksüdeerub kergesti ja põleb välja.

Vanaadium ja selle mõjud keevitatavas terases

Vanaadiumi on eriterastes 0,2...0,3%, stantsiterastes 1...1,5%. Ta soodustab teraste karastatavust, halvendades sellega keevitatavust. Keevitamisel oksüdeerub vanaadium intensiivselt ja põleb välja.

Volfram ja selle mõjud keevitatavas terases

Volframi on tööriista ja stantsiterastes 0,8...18%. Kõrgel temperatuuril suurendab volfram terase kõvadust ja tugevust (punapüsivust) hüppeliselt, ent tugeva oksüdeerumise tõttu halvendab keevitatavust.

Titaan ja Nioobium ning selle mõjud keevitatavas terases

Titaani ja nioobiumi lisatakse roostekindlatesse ja kuumakindlatesse terastesse 0,5...1,0%, et suurendada nende korrosiooni- ja kuumakindlust. Samas soodustab nioobium kuumapragude teket.

Süsinik selle mõjud keevitatavas terases

Süsinik on terase tähtsaim lisand. Ta määrab terase plastsuse, tugevuse, karastuse ja keevitatavuse. Harilike konstruktsiooniteraste kuni 0,25% süsinikusisaldus ei halvenda nende keevitatavust. Sellest suurema süsinikusisalduse korral aga halveneb keevitatavus tugevalt, sest soojusmõju piirkonnas moodustub karastunud ala, kus võivad tekkida praod . Süsiniku suur hulk muudab keevisõmbluse poorseks.

Mangaan ja selle mõjud keevitatavas terases

Mangaani on terases harilikult 0,3...0,8% ja ta ei halvenda keevitatavust. Keskmise mangaani sisaldusega 1,8...2,5% teraste keevitamisel võivad tekkida praod sest mangaan soodustab terase karastuvust.

Räni ja selle mõjud keevitatavas terases

Räni on terases tavaliselt 0,02...0,3%, mis ei halvenda keevitatavust. Suurema ränisisaldusega eeriteraste keevitatavust halvendab nende suur vedelvoolavus ning rasksulavate ränioksiidide teke.

Süsinikuvaeste teraste keevitamine

Süsinikuvaesed terased (kuni 0,25-% süsinikusisaldusega) on hästi keevitatavad. Keevisliited on hästi lõiketöödeldavad. Kasutatakse maksimaalset lubatud keevitusrežiimi. Liidetavad detailid servatakse.

Süsinikteraste keevitamine

Süsinikterased on keskmise (0,3...0,5%) ja suure (0,5...1,0%) süsinikusisaldusega terased. Keskmise süsinikusisaldusega teraste keevitamisel võivad tekkida praod nii põhi- kui ka õmblusmetallis. Kvaliteetse liite saamiseks tuleb toode enne keevitamist kuumutada temperatuurini 200...350 C°. Pärast keevitamist kuumutatakse toode ahjus temperatuurini 675...700 C° ning jahutatakse aeglaselt koos ahjuga temperatuurini 100...150 C°. Lõplik jahtumine toimub õhus.
Suure süsinikusisaldusega terastest valmistatakse lõike-, puur - ja muid riistu. Nende teraste puhul on tingimata vajalik eelkuumutus temperatuurini 350...400 C°, mõnikord ka kuumutus keevituse ajal ning termotöötlus pärast keevitamist. Keevitatakse kitsaste vallidena ning lühikeste lõikude kaupa. Kraater tuleb kindlasti täis keevitada või lõpetada õmblus tehnoloogilisel lisaplaadil. Keevitada ei tohi keskkonna temperatuuril alla 5 C° ning tõmbetuule käes.

Legeerteraste keevitamine

Legeerteraste keevitamisel tuleb detailide servad hoolikalt puhastada tagist, mustusest, tolmust ja räbust ning eemaldada niiskus metalli pinnalt, kuumutades servi gaasipõletiga temperatuurini 110...120 C°. Et vähendada põhimetalli karastumise ohtu, keevitatakse õmblus mitme läbimiga ühtlaste kihtidena või keevitatakse õmblusele lõõmutav vall, mis ei tohi puudutada põhimetalli. Vältimaks pragusid tuleb detailid enne keevitamist kuumutada temperatuurini 100...350 C°.
Madallegeerterastel võib keevitamisel tekkida karastunud struktuur. Selle vältimiseks ja ülekuumutuse ärahoidmiseks on soovitatav neid teraseid keevitada mitmekihiliste õmblustega, kusjuures kihid tuleb keevitada pikkade ajavahedena. 2 mm ja paksemat terast keevitatakse vastupolaarse alalisvooluga. Üle 15 mm paksusi detaile tuleb pärast keevitamist kõrgnoolutada.
Kroomränimangaanterased, mis kuuluvad madallegeeritud konstruktsioonteraste hulka keevitatakse olenevalt metalli paksusest ühe või mitmekihiliselt. Viimasel juhul on kihtide keevitamise ajavahe lühike.
Kesklegeerterastest valmistatakse kõrgel temperatuuril (400...600 C°) ja kuni 30 MPa rõhul gaasi või aurukeskkonnas töötavaid detaile (aurukatelde torud, naftatöötlusseadmete ja keemiaaparatuuri osad). Nendes terastes võivad keevitamisel tekkida praod, mistõttu tooteid tuleb eelkuumutada temperatuurini 200...300 C° ning pärast keevitamist kõrgnoolutada.: kuumutada temperatuurini 710 C°, hoida sellel temperatuuril vähemalt 5 minutit metalli paksuse iga millimeetri kohta ja seejärel jahytada aeglaselt. Mõnikord tuleb neid teraseid lõõmutada temperatuuril 670...800 °C.
Kõrglegeerteraseid kasutatakse keemiaseadmeis ja toiduainetööstusmasinais. Need terased on hästi tugevad, plastsed ja vedelvoolavad. Keevitamisel tuleb silmas pidada, et nimetatud terased on halvad elektri ja soojusjuhid, mistõttu nad kalduvad tugevalt kõmmelduma ja alluvad kristallidevahelisele korrosioonile.. Seetõttu on oluline väga täpselt jälgida keevitusrežiimi. Keevitatakse alalisvooluga vastupolaarselt. Torustike, turbiinide, kõrgrõhukatelde, keemiaaparaatide jm. seadmete osade valmistamiseks kasutatakse tagikindlaid teraseid. Need on korrosioonikindlad ja taluvad kõrgel temperatuuril pikaajalist koormust. Keevitamisel on neil terastel kalduvus moodustada kuumpragusid. Keevitatakse vastupolaarse alalisvooluga. Sisepinged kõrvaldatakse pärast keevitamist termotöötlusega ( noolutamine temperatuuril 650 °C).
Kroomterased, sisaldavad 4...14% kroomi ja kuuluvad martensiitklassi. Neist valmistatakse kõrgtugevaid tarindeid (Naftatöötlusaparatuur) töötamiseks agressiivses keskkonnas. Kroomteraste hulka kuuluvad ka GOST standardi järgi terased 15X28 ja 1X17JU5, mis sisaldavad 18...30% kroomi ja kuuluvad ferriitklassi. Need terased on roostekindlad ja seda ka kõrgel temperatuuril. Kroomteraste keevitatavust halvendab kalduvus õhus karastuda ja moodustada martensiitstruktuuri ning terade kasv soojusmõju piirkonnas. Keevitamiseks tuleb kroomteraseid eelkuumutada temperatuurini 200...400°C. Pärast keevitamist jahutatakse tooteid seisvas õhus temperatuurini 150...200 °C ja seejärel kõrgnoolutatakse: kuumutatakse ahjus temperatuurini 720...750 °C ja hoitakse sellel temperatuuril 5 minutit metalli paksuse iga millimeetri kohta, kuid mitte vähem kui üks tund. Seejärel jahutatakse seisvas õhus aeglaselt. Teraseid, mis sisaldavad 7...10% kroomi, hoitakse ahjus arvestusega 10 minutit metalli paksuse iga millimeetri kohta. Keevitada tuleb vastupolaarse alalisvooluga.
Mangaanirikkad austeniitterased (Mangaanisaldusega 11...16%) on väga kulumiskindlad. Neist valmistatakse raudteepööranguid, ekskavaatorikoppade hambaid, põhjasüvendikoppasid jne. Nende keevitamiseks kasutatakse aluselise kattega nikkelmangaanelektroode, roostevabu elektroode ning süsinikuvaesest terasest elektroode kattega, mis sisaldab 60...65% ferrokroomi. Mangaanteraseid keevitatakse vastupolaarse alalisvooluga. Teras peab keevitamisel olema karastatud. Seda tuleb kontrollida magnetiga (karastatud teras pole magnetiline).
Tööriistaterastest valmistatakse lõiketöötlusriistu. Kaarkeevitusega kinnitatakse tavaliselt terasest terahoidiku külge kiirlõiketerasplaat või sulatatakse hoidikule peale kiirlõiketerasest kiht. Pealesulatus on otstarbekas siis, kui elektroodidena kasutatakse kiirlõiketerase jäätmeid (murdunud puure, avardeid, hõõritsaid, lõiketerasid jne) või on kiirlõiketerasest (valtstraadist või sepisvardaist) valmistatud elektroodid. Peale sulatatakse muldvormis korraga mitmele toorikule ( katkematu sulatusega). Pealesulatamise lõpetamiseks juhitakse kaar tooriku metallile ja katkestatakse. Seejärel lõikeriist lõõmutatakse, töödeldakse mehaaniliselt ning karastatakse ja noolutatakse kolm korda. Pärast neid operatsioone on pealesulatatud metalli kõvadus 62...65 HRC.

Alumiiniumi ja selle sulamite keevitamine

Väikese tugevuse ja suure plastsuse tõttu kasutatakse tehnikas puhast alumiiniumi suhteliselt vähe. Enimkasutatavad sulamid on duralumiinium ja silumiin .
Peamised raskused alumiiniumi ja selle sulamite keevitamisel on järgmised:
sulametalli pinnal moodustub rasksulav alumiiniumoksiidi kelme (Al2O3), mis takistab metalliosakeste kokkusulamist. Eriti keerukas on protsess veel seetõttu, et alumiiniumoksiidil on kõrge ( 2050 C°) ja alumiiniumil madal (658 C°) sulamistemperatuur .
Alumiiniumi ja tema sulamite suure soojusjuhtivuse tõttu tuleb keevitamisel kasutada tehnoloogilisi erivõtteid ning massiivseid detaile eelnevalt kuumutada.

Ettevalmistused alumiiniumi keevitamiseks

Alumiiniumi ja selle sulameid kaar-, gaas- ja argoonkeevitatakse. Olenemata keevitusviisist tuleb keevitatavad pinnad enne rasvastustada ja eemaldada sealt oksiidikelme. Metalli pind rasvastustatakse lahustitega. Selleks sobivad orgaanilised lahustid, aviobensiin ja tehniline atsetoon . Seejärel eemaldatakse oksiidikelme kas mehaaniliselt või söövitamise teel. Oksiidikelme keemiliseks eemaldamiseks söövitatakse keevitatavaid detaile 0,5...1 minut söövituslahuses, mis koosneb : 45...55grammi tehnilise naatriumhüdroksiidi ja 40...50 grammi tehnilise naatriumfluoriidi lahus 1 liitris vees. Seejärel pestakse voolavas vees, neutraliseeritakse 1...2 minuti vältel lämmastikhappe 25...30% vesilahuses, pestakse voolavas vees, seejärel kuumas vees ja kuivatatakse niiskuse täieliku eemaldumiseni. Rasvatustatud ja söövitatud detailid ei tohi keevituse ootel seista üle nelja tunni.

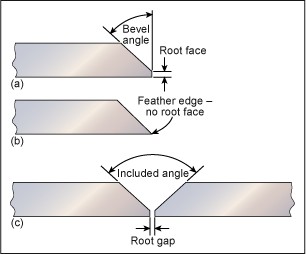

Kuni 5 mm paksust lehtalumiiniumi keevitatakse faasimata, üle selle servad faasitakse. Kuni 25 mm paksusi detaile võib keevitada eelkuumutuseta. Üle 25 mm paksusi detaile on soovitatav eelkuumutada temperatuurini 300...400 C°, silumiinvaludetaile temperatuurini 250...300 C°.

Alumiiniumi keevitamine argoonis

Kaitsegaasidest on argoon kõige sobivam . Võidakse keevitada käsitsi poolautomaatselt või automaatselt.
Käsitsi keevitamisel kasutatakse sulamatuid volframelektroode ja erihoidikuid. Keevitustraadi läbimõõt (mm) võetakse vastavalt keevitatava metalli paksusele .
Keevitustraadi läbimõõdu sõltuvus keevitatava metalli paksusest alumiiniumi puhul
Keevitatava metalli paksus
kuni 2 mm
2...5
üle 5
Keevitustraadi läbimõõt
kuni 1...1,5 mm
1,5...3
üle 3...4
Keevitada võib vastupolaarse alalisvooluga või vahelduvvooluga. Vahelduvvoolkeevitamisel kasutatakse ostsillaatoreid. Sulamatu elektroodiga keevitamise ligikaudsed režiimid on tabelis
Alumiiniumi ja selle sulamite vask- või roostekindlast terasest alusel sulamatu elektroodiga käsiargoonkaarkeevitamise režiimid
Metalli paksus mm
Põkkliide lisametalliga
Põkkliide lisametallita
Mööda ääristatud serva
Vool A
Argoonikulu l/min
Vool A
Argoonikulu l/min
Vool A
Argoonikulu l/min
0,8
45...55
4...5
40...45
4...5
1,0
65...85
4...5
50...65
4...5
45...55
4...5
1,2
70...90
5...6
60...70
5...6
55...70
5...6
1,5
80...100
7...8
70...90
7...8
70...85
7...8
2,0
90...110
7...8
90...110
7...8
3,0
100...120
8...9
100...120
8...9
Automaatkeevitatakse sulamatute ja sulavate elektroodidega. Sulamatu elektroodiga võib keevitada kas lisametalli kasutamisega või ilma. Keevitusrežiimid on toodud alljärgnevates tabelites.
Alumiiniumi ja selle sulamite põkkliidete lisametalli kasutamiseta sulamatu elektroodiga automaaatse argoonkaarkeevitamise režiimid
Metalli Paksus
Volframelektroodi läbimõõt
Vool A
Keevituskiirus põrandõmbluse puhul m/h
Argoonikulu
1,0
2
40...70
25...50
5...6
1,5
3
50...80
20...45
6...7
2,0
4
80...120
20...40
7...8
3,0
4
150...200
15...30
8...9
Alumiiniumi ja selle sulamite põkkliidete lisametalli kasutamisega sulamatu elektroodiga automaatse argoonkaarkeevitamise režiimid
Metalli Paksus mm
Servade töötlus
Vool A
vähim keevituskiirus m/h
Volframelektroodi läbimõõt
Gaasikulu l/min
Lisametalltraadi läbimõõt mm
Traadi etteande kiirus m/h
2
Servamata
115...140
18,0
3
7...8
1,5
3
Servamata
160...210
13,0
3
8...9
1,5
6
V- kujuliselt servatud
240...260
8,5
4
12...15
2,5...2,8
20...24
Alumiiniumi ja selle sulamite põkkliidete sulavelektroodiga automaatse argoonkaarkeevitamise režiimid
Servade töötlus
Metalli paksus
Vool A
Keevituskiirus m/h
Elektroodtraadi läbimõõt
Kihtide arv
Gaasikulu l/min
Servamata
4
140...200
20...36
1,6...2
1
8...9
6
140...220
20...36
1,6...2
1
9...11
Servatud V- kujuliselt
8
200...290
20...30
2...2,5
2
11...13
10
200...320
20...25
2...2,5
2
13...15
15
290...375
18...22
2...3
2...3
15...17
20
290...390
15...21
2...3
3...4
15...17
Servatud X- kujuliselt
üle 20
300...420
9...18
2...3
4 või rohkem
15...17

Alumiiniumi gaaskeevitamine

Alumiiniumi gaaskeevitamine on väheeffektiivne. Peamine puudus on, et tuleb kasutada räbustitm ning, võrreldes kaarkeevitamisega, on soojuse kontsentratsioon väike. Leegi võimsus valitakse olenevalt keevitatava metalli paksusest.
Atsetüleenleegi võimsus olenevalt keevitatava alumiiniumi paksusest
Metalli paksus mm
0,5...0,8
1,0
1,2
1,5...2,0
2,0...4,0
Atsetüleenleegi võimsus l/min
50
70
75...150
150...300
300...500
Keevitatakse normaalleegiga. Lisametallina kasutatakse alumiiniumist või selle sulameist valmistatud keevitustraati, kusjuures traadi läbimõõt võetakse allolevast tabelist vastavalt metalli paksusele.
Lisatraadi läbimõõdu olenevus keevitatava metalli paksusest
Metalli paksus mm
kuni 1,5
1,5...3
3...5
5...7
üle 7
Keevitustraadi läbimõõt mm
1,5...2
2...3
3...4
4...4,5
4,4...5,5
Kui alumiiniumi ja selle sulamite keevitamisel kasutati kattega elektroode või räbustit, siis tuleb õmblustelt pärast keevitamist räbu tulise veega pestes korralikult eemaldada. Räbu on sööbiva toimega ja võib metalli rikkuda.
Duralumiiniumist ja silumiinist toodete keevisliited tuleb pärast keevitamist lõõmutada, hoida 1,5...2 tundi temperatuuril 300...370 °C ning jahutada pärast seda aeglaselt. Karastuvast duralumiiniumist detaile on soovitatav pärast keevitamist vees karastada (kuumutada temperatuurini 500...510°C) ja seejärel vanandada

Vase ja vasesulamite keevitamine

Vase keevitamist raskendab tema suur soojusjuhtivus, hea vedelvoolavus ning kalduvus tugevasti oksüdeeruda kuumas, eriti aga sulavas olekus. Vase soojusjuhtivus on peaaegu 6 korda suurem kui terasel . Vase keevitatavust mõjutavad tema koostises olevad lisandid (hapnik, vismut, plii, väävel, fosfor , antimon, arseen ), kõige rohkem halvendab keevitatavust vismut. Kuumas või sula olekus oksüdeerub vask vask(I)oksiidiks Cu2O . See reageerib metallis lahustunud vesinikuga ning põhjustab pinnapragusid. Kõige paremini keevitatav on elektrolüütiline vask, mille lisandisisaldus on kuni 0,05%. Vase keevitamisel kasutatakse käsikaarkeevitust, automaatkeevitust räbustis, gaaskeevitust ja kaitsegaasis keevitust.
Käsikaarkeevitatakse metall - või süsielektroodiga. Süsi- või grafiitelektroodiga keevitamisel on lisametalliks samad vaskvardad mis metallelektroodiga keevitamisel. Süsielektroodi korral kasutatakse eriräbusteid, mis enne keevitamist kantakse lisametallvardale või puistatakse servatud keevitusalasse.
Kuni 4 millimeetri paksusi vasktooteid keevitatakse ilma servamata. Põkkliited koostatakse vahedeta. Nurk- ja vastakliidete keevitamiseks tuleb toode asetada nii, et mõlemad keevitatavad pinnad paikneksid rõhtpinna suhtes 45° nurga all. Üle 5 millimeetri paksusi tooteid tuleb enne keevitamist kuumutada temperatuurini 200...300°C.
Vase metallelektroodiga kaarkeevitamise režiimid
Metalli paksus mm
elektroodi läbimõõt
Vool Amprites
2
3
120...150
3
3...4
160...210
4
4
240...280
5
5
300...350
6
5...6
330...380
Räbustid automaatkeevitusel kasutatakse kas sulamatuid süsi- või sulavaid metallelektroode ning räbusteid. Süsi- või grafiitelektroodiga keevitamisel kasutatakse automaatkeevituspead, mis liigub piki õmblust püsikiirusega. 4...8 mm paksuse vase keevitamiseks võetakse süsielektroodi läbimõõduks 20 mm. Räbustis süsielektroodiga keevitusrežiimid on allolevas tabelis.
Vase räbustis süsielektroodiga automaatkeevitamise režiimid elektroodi läbimõõduga 20 mm
lehe paksus paksus mm
Vool Amprites
Kaare pinge voltides
Keevituskiirus m/h
4
780...800
18...19
22...23
6
960...980
8
1000
18
16
Metallelektroodiga saab automaatkeevitada tavaliste keevitusautomaatidega. Keevitatakse vastupolaarse alalisvooluga. Keevitustraat on valmistatud vasest M1, M2 või M3, läbimõõt 1,6...3 millimeetrit. Metallelektroodiga keevitamisel kasutatakse keraamilist räbustit koostisega: 28% marmorit, 57,5% päevakivi, 8% fluoriidi, 2,2% puusütt, 3,5% boorräbu ja 0,8% alumiiniumi. Keevitatakse vahelduvvooluga. Ühepoolne õmblus keevitatakse grafiit - või vaskplaadil täieliku läbikeevitusega. Kuni 8 mm paksusi lehti keevitatakse ilma servamata. Paksemad lehed servatakse V-kujuliselt 60° nurga all. 8...12 millimeetri paksusi vasklehti on soovitatav keevitada kahepoolselt. Et kaar keevitamise alustamisel paremini süttiks on soovitatav panna elektrooditraadi otsa alla messinglaaste.
Vaske saab keevitada ka kaitsegaasis:argoonis või lämmastikus. Vaske saab argoonis või lämmastikus keevitada sulamatu volframelektroodiga või sulavelektroodiga. Ulatuslikult on levinud volframelektroodiga keevitamine päripolaarse alalisvooluga. Lisametallina kasutatakse vasest M1, M2 ja M3 vardaid.
Sulavelektroodiga keevitatakse samuti päripolaarse alalisvooluga. Elektroodid tehakse vasktraadist (M1) või pronkstraadist.
Gaaskeevitust rakendatakse vase puhul kõige enam. Kuni 5 millimeetri paksuse vase keevitamisel on lisametalliks vask M1, M2 või M3.

Otsingumootorid

Google

Google Inc. on multinatsionaalne tehnoloogia - ja tarkvaraettevõte, mille asutasid 1998. aasta 7. novembril Stanfordi ülikooli doktorandid Larry Page ja Sergei Brin.
Google Search on selle ettevõtte poolt arendatav maailmas enim kasutatav interneti otsingumootor , Google'i esimene ja tähtsaim toode.
Google'i poolt sõnastatud ettevõtte missioon on "kogu maailma info organiseerimine ning kõigile ja kõikjal kättesaadavaks ja kasulikuks muutmine".
97% ettevõtte käibest annab reklaami müük.
Firma lähtub ressursside jaotamisel 70-20-10 põhimõttest: 70% inimressursist ja tehnilistest vahenditest pannakse põhiotsingu ja reklaaminduse arendamiseks , 20% läheb tuumiktegevusega seotud valdkondade arendamiseks (näiteks uudiste otsing) ning 10% muude tegevuste arendamiseks.
Lisaks veebilehtede otsingule on Google'i otsing laienenud paljudesse muudesse valdkondadesse. Nii on praegu võimalik otsida ka pildifaile, Useneti uudisgruppe, päevauudiseid, videoid, asukohapõhist infot, asukohta kaardil, internetis müüdavaid kaupu, programmikoodi ja oma arvutis olevaid faile. 2005. aasta juuni seisuga oli Google indekseerinud 8,05 miljardit veebilehte, 1,3 miljardit pilti ja üle miljardi Useneti sõnumi. Suure osa indekseeritavatest andmetest Google ühtlasi puhverdab, tänu millele võivad leheküljed olla vaadeldavad isegi siis, kui nende koduserver on maas .
Näiteid tegevustest info organiseerimisel

tekstiotsing ise eeldab andmete indekseerimist; samuti tuleb otsitulemuses andmed järjestada
meilisõnumite puhul (Gmail) võeti kasutusele sõnumite rühmitamine vestlusesse
välja on lastud programm piltide korrastamise ja avaldamise hõlbustamiseks kasutaja arvutis (Picasa)
programm kasutaja arvutis oleva info otsimiseks (Google Desktop )
pakutakse ka lahendust ettevõttesisese info haldamiseks (Google Desktop Search for Enterprise)
reklaamide lisamine kontekstipõhiselt justkui lisandväärtusena põhitekstile

Näiteid tegevustest info vahendamisel

võimalus teha päringuid ka mobiili abil, kasutades selleks WAP-lehte või SmS-päringut
masintõlge enamlevinud keelte vahel
teksti konverteerimine ühest vormingust teise (.pdf ja .doc failide puhverdamine tekstina)
raamatute digiteerimise projekt Google Print, mis võimaldab ilmunud raamatutest teha tekstipõhiseid otsinguid.

Google on arendamas uut pihuarvutite operatsioonisüsteemi nimega Android . Tegu on uudse tarkvaraga võrreldes Androidi põhikonkurentide Windows Mobili või Nokia Symbianiga. Google Android on vaba lähtekoodiga süsteem. See asjaolu on võrreldes põhikonkurentidega eriti uuenduslik.
Google Androidi väljalaskmisest alates on saadaval kaks Androidiga telefoni: Htc Magic ja Htc Dream .
5. jaanuaril 2010 väljastas Google oma esimese nutitelefoni Nexus One.

Neti

NETI on Interneti otsingumootor ja temaatiline veebikataloog, mille omanik on Elion .
NETI alustas 1996. aasta oktoobris kataloogina, 1998 lisati täistekstiotsing Eesti internetilehtede piires.
NETI on külastatavuselt Eestis 6. veebisait .
Edukaimad töölised
Kes kui palju?
Nr.
Nimi
Töönädal
Palk
Esmap.
Teisip.
Kolmap.
Neljap .
Reede
1.
Mari
122
85
54
85
69
415
2.
Juhan
45
112
98
87
78
420
3.
Juuli
65
87
98
79
118
447
4.
Maali
99
54
89
98
98
438
5.
Mihkel
54
69
87
98
114
422
20

.DOCX Laadi alla originaalfail 16 lk · .docx · 114 allalaadimist

50 punkti Autor soovib selle materjali allalaadimise eest saada 50 punkti.

~ 16 lehte Lehekülgede arv dokumendis

2011-02-07 Kuupäev, millal dokument üles laeti

114 laadimist Kokku alla laetud

3 arvamust Teiste kasutajate poolt lisatud kommentaarid

Rando Pajula Õppematerjali autor

Referaat

referaat keevitamine

Sarnased õppematerjalid

doc

Keevitamise referaat

Olustvere Teenindus- ja Maamajandus kool Referaat Keevitus Koostaja: Allan Raukas PM1 26.05.10 Sisukord: 1 Kaarkeevitus · 1.1 Keevituselektroodid 2 Terase keevitamine · 2.1 Legeerelemendid ja lisandid keevitatavas terases o 2.1.1 Kroom ja selle mõjud keevitatavas metallis o 2.1.2 Nikkel ja selle mõjud keevitatavas metallis o 2.1.3 Molübdeen ja selle mõjud keevitatavas terases o 2.1.4 Vanaadium ja selle mõjud keevitatavas terases o 2.1.5 Volfram ja selle mõjud keevitatavas terases o 2.1.6 Titaan ja Nioobium ning selle mõjud keevitatavas terases o 2.1

Keevitamine

doc

Keevitamine

........................................3 2.1 Kaarkeevituse seadmed...................................................................................................................6 3. Kaitsevahendid......................................................................................................................................6 4. Keevituselektroodid.............................................................................................................................. 8 5. Terase keevitamine..............................................................................................................................11 5.1 Legeerelemendid ja lisandid keevitatavas terases.........................................................................11 5.2 Kroom ja selle mõjud keevitatavas metallis..................................................................................11 5.3 Nikkel ja selle mõjud keevitatavas metallis.......................................................

Ökoloogia ja keskkonnakaitse

docx

Alumiiniumi Keevitus

Alu Keevitus . Alumiiniumi ja selle sulamite keevitamine Väikese tugevuse ja suure plastsuse tõttu kasutatakse tehnikas puhast alumiiniumi suhteliselt vähe. Enimkasutatavad sulamid on duralumiinium ja silumiin. Peamised raskused alumiiniumi ja selle sulamite keevitamisel on järgmised: sulametalli pinnal moodustub rasksulav alumiiniumoksiidi kelme (Al2O3), mis takistab metalliosakeste kokkusulamist. Eriti keerukas on protsess veel seetõttu, et alumiiniumoksiidil on kõrge (2050 C°) ja alumiiniumil madal (658 C°) sulamistemperatuur.

Keevitamine

rtf

Üldiselt keevitamisest

KEEVITUS Keevitus on teraste ja värvilismetallide enimlevinud ja tähtsaim liitmismeetod: tootmiskeevitus (production welding) - detailide liitmine toodete valmistamisel; remontkeevitus (repair welding) - purunenud ja kulunud osade taastamine, moodustab kuni 20% kogu keevitustööde mahust; pealekeevitus. Keevitusprotsesside hulka loetakse ka jootmist, termopindamist ja termolõikamist. Keevituse põhimõisted Keevitus, keevitamine (welding) - kahele või enamale osale kuumutamise või surve abil jätkuva kuju andmine. Võidakse kasutada keemiliselt koostiselt sarnast lisamaterjali. Keevitatakse metalle, plaste, komposiite, keraamikat, klaasi jm. Terminit "keevitamine" kasutatakse tegevuse tähenduses ja terminit "keevitus" kui protsessi laiemas tähenduses. Kirjanduses kasutatakse põhiliselt terminit "keevitusprotsess". Keevitustehnoloogia (welding technology) - on tehnika ala, mis käsitleb

Keevitus

pdf

Keevitus

vahel aatomsidemete loomise teel kohaliku v. üldise kuumutamise , plastse deformeerimise v. üheaegselt mõlema mooduse abil. Protsess: konkreetne keevitusviis. Eristatakse kasutatavate energia liikide (kaarlahendus, gaasleek, kontaktkuumutus, plasma, survejõud jm) järgi. Keevitusprotsessi liigitatakse ka keevismetalli kasutamise viisi järgi: ISO 4063; EN 24063, kus on 63 protsessi koos tunnusnumbritega. Keevitusmeetodid: liigituse aluseks on tehnoloogilised tunnused. Keevitamine jaotatakse: 1)Sulakeevitus: gaaskeevitus; kaarkeevitus (elektrood keevitus, räbustis kaarkeevitus); kaitsegaasis kaarkeevitus (MAG, MIG, TIG, plasma keevitus); elektronkeevitus; laserkeevitus; termiitkeevitus. 2) Survekeevitus: kontaktkeevitus (punkt-, joon-, reljeef-, põkk-, sulapõkk-keevitus); külmsurvekeevitus; hõõrdkeevitus; sepakeevitus; plahvatuskeevitus; ultrakeevitus; difusioonkeevitus; induktsioonkeevitus; vastakkaarkeevitus.

Keevitamine

pdf

Keevitus

mine. Viimase viie aasta jooksul on selle haru ettevõtted saavutanud suure majanduskasvu. Peamine prob- leem selle tööstusharu juures on kvalifitseeritud, vajalike teadmistega ja eesti keele oskusega tööjõu (keevita- jate) puudus. Kõik see tingis vajaduse uue õppematerjali loomise järele. Antud õppevahendis on peatükkide kaupa välja toodud keevitusega seotud terminoloogia: käsikaarkeevitus, gaaskeevitus, keevitamine sulamatu elektroodiga kaitsegaasi keskkonnas, volframelektroodiga keevitamine argoonis. Eestikeelne õppematerjal KEEVITUSERILA EESTI KEEL aitab noortel töölistel sulanduda eestikeel- sesse töökeskkonda ning aru saada tehnilistest eestikeelsetest dokumentidest. Õppematerjal on mõeldud vastaval erialal kasutatavate terminite omandamiseks, tootmisprotsessi ülesannetest ja eesmärkidest arusaa- miseks ning eestikeelses töökeskkonnas hakkamasaamiseks. Käesoleva õppematerjali näitlikkus ja lihtsus aitavad minimaalse töö ja ajakuluga täiendada oma eesti

Keevitamine

doc

Elektroodkeevitus

Kaitsevahendid 5 Keevisliidete tüübid 6 Käsikaarkeevitus MMA 7 Käsikaarkeevituse tehnika 9 Keevitusvoolu ja elektroodi läbimõõdu valik 9 Kaare süütamine 10 Elektroodi asend ja liikumine 10 Käsikaarkeevituse seadmed 12 Kaitsegaasis keevitamine 13 Keevitamine sulamatu elektroodiga e. TIG keevitus 13 Keevitamine sulava elektroodiga e. MIG/MAG keevitus 14 MIG/MAG keevituse tehnika 16 MIG/MAG keevituse seadmed 18 Elektroodid 19 Varraselektroodid 19 Keevitustraat 21 Abivahendid 21

Üldehitus

doc

Metallisulamid

...................................................lk 4 Magneesiumsulamid........................................................................................................................lk 5 Väärismetallide sulamid..................................................................................................................lk 5 Metallide jootmine..........................................................................................................................lk 6 Metallide keevitamine...................................................................................................................lk 7,8 Kasutatud kirjandus.......................................................................................................................lk 10 1 Sulamid

Tööõpetus

Rohkem sarnaseid
