Pneumaatika  töö

1. Ühikud
Parameeter
Mõõtühik  Nimetus  Märkus
Pikkus
m


Mass
kg


Aeg
s


Temperatuur
K
Kelvin

Ainehulk
Mol


Valgustihedus
Cd


Jõud
N
newton
Kg*m/s2
Rõhk
Pa
pascal
N/m2
Energia, töö
J
dzaul
N*m
Võimsus
W
vatt
J/s
Elektriline potensiaal /pinge
V
volt
W/A
2. Pneumaatika eelised
Kättesaadavus
Transporditavus (suured kaugused)
Akumuleerimise võimalus (kokkusurutav)
Ajamite konstruktsiooni ja hoolduse lihtsus
Pneumoenergiat on lihtne muundada nii  lineaar - kui pöördliikumiseks
Kõrged töökiirused
Reguleeritavus
Tundetus välistingimuste mõjule (rasked tingimused- tolm, temperatuur, niiskus)
Seadmete töökindlus ja pikk tööiga
Tule- ja plahvatusohutus
Ökoloogiline puhtus
Suhteliselt tundetu ülekoormusele
3. Pneumaatika puudused (nt. võrreldes  elektriga )
Suruõhu ettevalmistamise vajadus- kõrvalosakesed vähendavad seadmete eluiga
Suruõhk on suhteliselt kallis energiakanda- suruõhk on kallim hüdro- ja elektrienergiast
Täiturite ebastabiilne liikumine tänu õhu kokkusurutavusele
Täitureid ei saa peatada vahepealses asendis
Pneumotäiturite madal positsioneerimistäpsus
Suhteliselt madal saavutatav jõud- töörõhk reeglina kuni 1MPa, saavutatud jõud kuni 30 kN
Müra (eriti väljalaske portides)
Signaali madal liikumiskiirus ( elektril 300 km/s, pneumol 40-150 m/s)
4. Surve definitsioon
Rõhk on füüsikaline suurus, mis võrdub pinnale risti mõjuva jõu ja pindala suhtega.
Pascal’i seadus
P- rõhk; Pa
F- Mõjuv jõud; N
A- pindala; m2

5. Vooluhulk
Ajaühikus voolu ristlõiget läbinud vedeliku (gaasi)
kogus
Mahuline  vooluhulk:

Massivooluhulk:
Vooluhulga leidmine kiiruse kaudu:
Ristlõike  vähenedes voolukiirus suureneb
6. Õhu niiskus
Maksimaalne niiskus (küllastuspiir): Fmax [g/m3] maksimaalne veeauru sisaldus 1m3 õhus
antud temperatuuril.
Absoluutne niiskus: f [g/m3] tegelik veeauru sisaldus 1m3 õhus antud temperatuuril
Suhteline niiskus φ, %
φ=
Maksimaalne veeauru sisaldus (g) teatud õhu mahus  ei sõltu rõhust

ning sõltub ainut temperatuurist. Kastepunkt- temperatuur, milleni tuleks õhu temperatuuri
alandada, et õhus olev veeaur  hakkaks kondenseeruma.
Niiskus õhus ei ole soovitatav, sestap kasutatakse kuivateid süsteemides.
Kasutatakse:
Absorptsioonikuivateid (keemiline protsess)- õhk aetakse äbi erinevate kloriidsegude mil vesi
jääb sinna reaktsiooni tulemusena
Adsorptsioonikuivateid (füüsikaline protsess)- kasutatakse adsorbente, mis seovad vee endaga
(füüsikaline nähtus)
Suruõhu jahutamist
Membraankuivatust

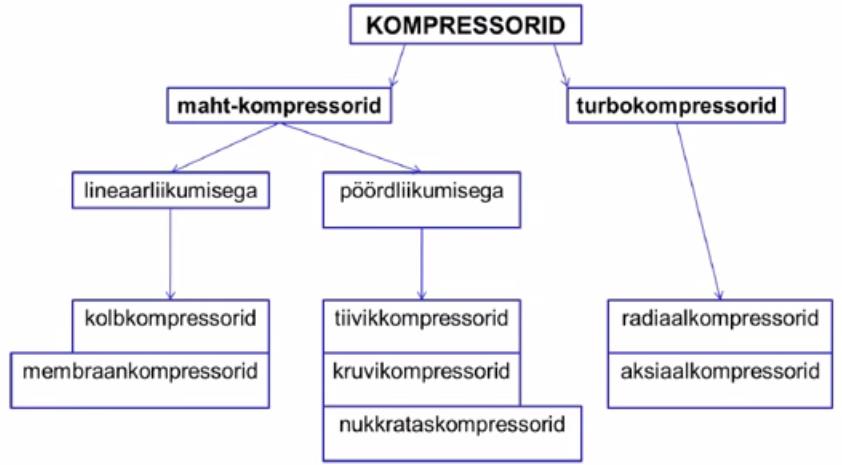

7. Kompressorid  (joonised), eelised/ puudused
Mahtkompressorid- suruõhk saadakse õhu ruumala vähendamise teel (õhk imetakse suletud
anumasse , mille ruumala algul suurendatakse, seejärel vähendatakse (ühk surutakse kokku).
Turbokompressorid- suruõhu saamiseks kasutatakse õhujuga. Õhk imetakse sisse ühelt poolt
ning õhu suurenemine  saavutatakse  gaasimolekulide kiirendamisega (turbiin).

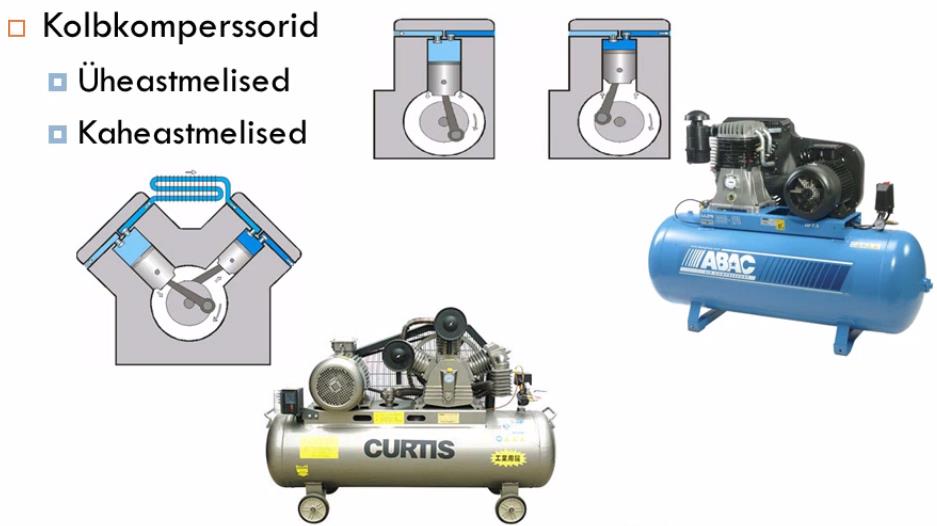

Kolbkompressorid
Eelised
Puudused

kõrged rõhud
määrdeõli kandub suruõhku
lihtne konstruktsioon
pulseeriv väljundvool (vajavad mahutit)
tugev müra
Kolbkompressorid ( membraankompressor )
Kolbkompressori eriliik

Kasutatakse saastevaba suruõhu saamiseks
Liikuvad osad on eraldatud suruõhust
Tiivikkompressor
Eelised
Puudused
Kompaktsed
Välundõhus esineb õli
Sujuv töö
Liikuvate detailide määrdumine
Ühtlane väljundvool
Labade  tihendamine

Jahutamine
Madal saavutatav rõhk

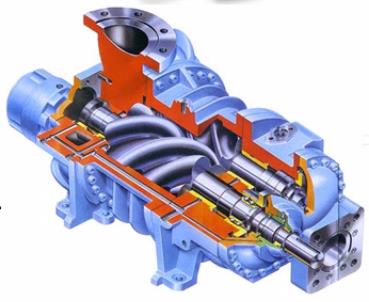

Kruvikompressor
Eelised
Puudused
Suhteliselt müratud
Õli väljundõhus
Ühtlane väljundvool
Keeruline konstruktsioon
Optimaalne töörhk kuni 15 bar
Head
reguleerimisvõimalused


Nurkrataskompressor
Aksiaalkompressor
Kasutatakse väga kõrgete voolue ja
madalate survete puhul.

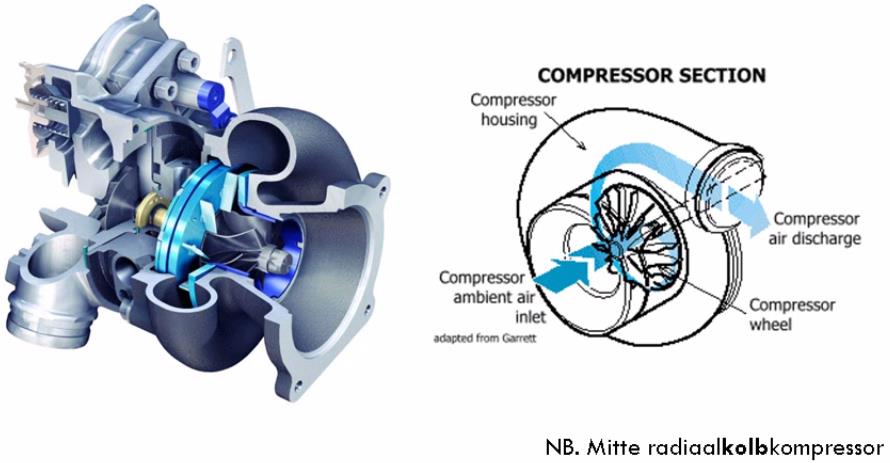

Radiaalkompressor

8. Kompressorite reguleerimine
Tootlikkuse reguleerimist teostatakse:
  Kompressorist pneumosüsteemi väljastatava õhuhulga piiramisega
Kui rõhk pneumotorustikus või suruõhureservuaaris saavutab etteantud
väärtuse,  avaneb väljalaskeklapp ja liigne õhk juhitakse välja. Vastuklapp
väldib suruõhureservuaari tühjenemise (kasutatakse väiksemates
pneumosüsteemides)
   Kompressorisse  juhitava õhuvoolu sulgemisega ja avamisega
Antud reguleerimisel suletakse õhu sisselase kompressorisse. Kui õhu
sisselase kompressorisse on suletud, töötab kompressor alarõhu piirkonnas.
Seda meetodit kasutatakse eeskätte kolbkompressorites ja pöörlevat
liikumist kasutatavates kompressorites.
  Kompressori sisselaskeklapi lukustamisega avatud asendisse
Meetodit kasutatakse eelkõige suurtes kolbkompressorites. Pärast kompressori
sisselaskeklapi avatud asendisse lukustamist, ei ole kompressor võimeline
tootma suruõhku.
  Kompressori ajami pöörlemissageduse muutmisega
Pöörlemissagedust muudetakse sellisel juhul kas käsitsi või automaatselt sõltuvalt töörõhust.
  Kompressorisse juhitava õhuvoolu piiramisega
Reguleerimine toimub õhu sissevoolu piisamise teel. Meetodit kasutakse eeskätt  kolb - ja
turbokmpressorite kasutamise korral.
  Kompressori ajami käivitamise ja seiskamisega
Antud reguleerimise korral on kompressor ühes olekus kahest: töötab täiskoormusel või on
väljalülitatud. Rõhu tõustes väärtuseni Pmax,
lülitatakse kompressor välja, sisselülistamine
toimub rõhu langemisel väärtuseni Pmin.
Väärtused Pmax ja Pmin onetteantud
reguleerimisseadmetelt ning need määravad ära
sisse- ja väljalülitamissageduse. Selleks, et see sagedus püsiks lubatud piires on kindlasti
tarvilik suruõhureservuaar.
9. Õhu jahutamine
Loomulik jahutus (õhk) ja undjahutus ( ventilaator , vesi).
Nõuded kompressoriruumile:
Kompressor tuleks paigutada suletud heliisolatsiooniga ruumi, mis on hea ventilatsiooniga.
Tuleks jälgida, et kompressorisse juhitav õhk oleks võimalikult jahe (soovitatav mitte alla
+3C ning mitte üle +40C), tolmuvaba ja kuiv.
10. Õliti (kus asub ja milleks vaja on)
Õli lisamiseks enne tarbijat. Õhuettevalmistusplokis.
11. Jääkrõhu väljalase (kus asub ja milleks vaja on)
Õhuettevalmistusplokis. Jääkrõhu välja laskmiseks.

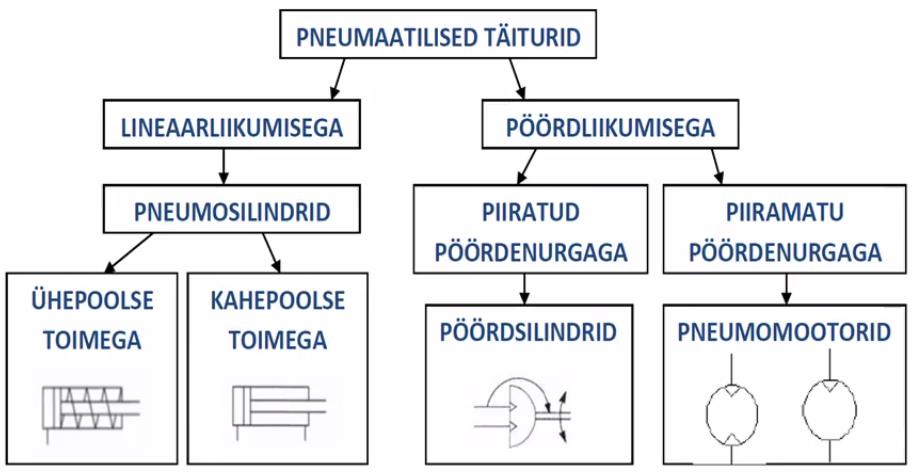

12. Täiturid (tingmärk, silindri amortisaatori eesmärk ja tööpõhimõte)

  Lineaarliikumisega pneumosilindrid

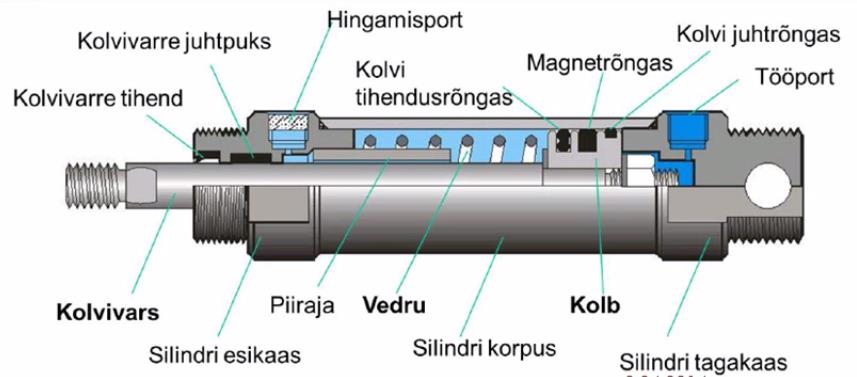

Ühepoolse toimega silindrid

Membraansilinder

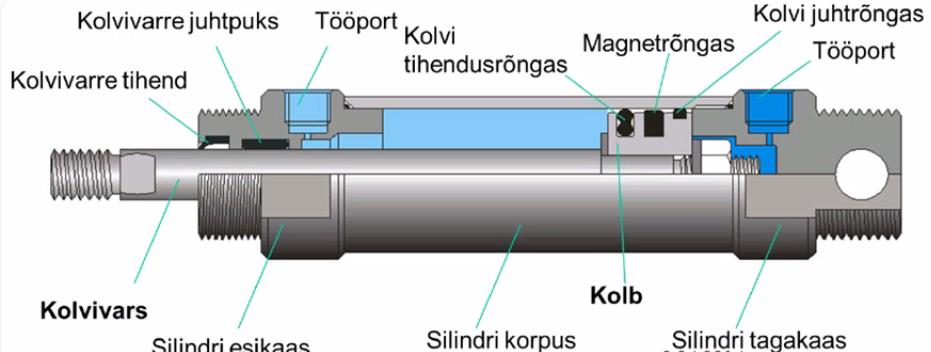

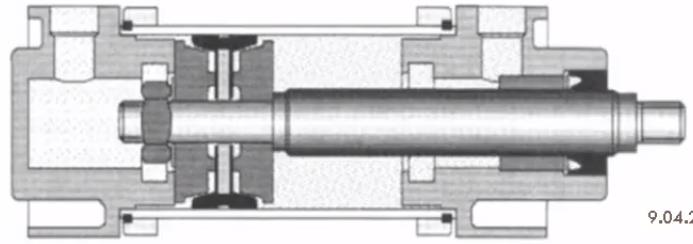

  Kahepoolse toimega pneumosilindrid

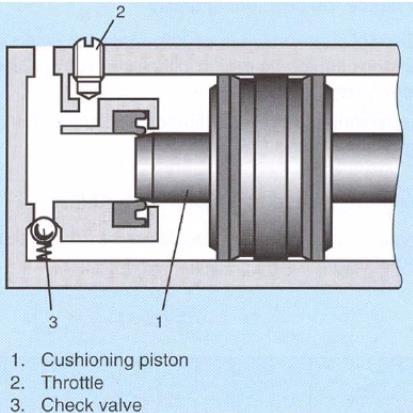

Kahepoolse toimega silindri amortisaatorid
Kui silindri kolb on jõudnud piirasendi lähedale, sulgeb
amortisaatori kolb väljavoolava õhu otseväljavoolu. Õhk
suunatakse välja drosseli kaudu. Silindri liikumisel teises suunas
pääseb õhk kolvi taha moodavooluklapi (vastuklapi) kaudu.


  Erikonstruktsiooniga pneumosilindrid
Läbiva kolvivarrega pneumosilinder

Lame- (lapik)

tandem -, kompaktne  tandemsilinder

Mitmepositsioonsilinder

Kolmepositsioon-, juhikutega-, stoppersilindrid

Teleskoopsilinder



Kolvivarreta silindrid- pikk ruum väikese mõõtmega ( tross -,

pilutihendiga ja püsimagnetitega silindrid)

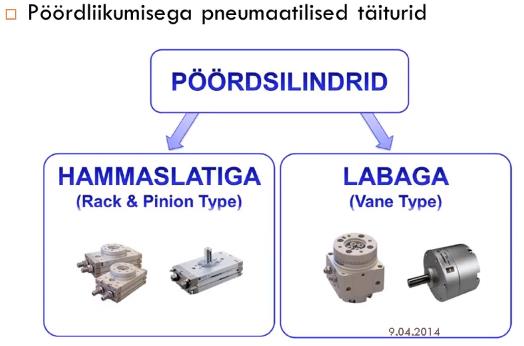

13. Lineaar- ja pöördsilinder (nt mis nende vahe on)

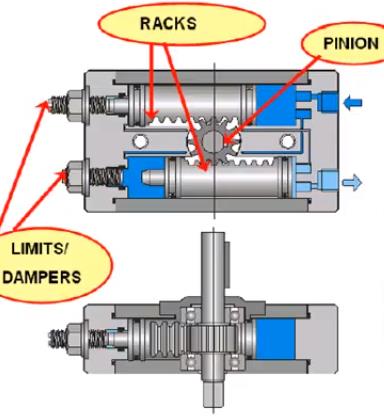

Hammaslatiga pöördsilindrid (pöördenurk
kuni 360o)

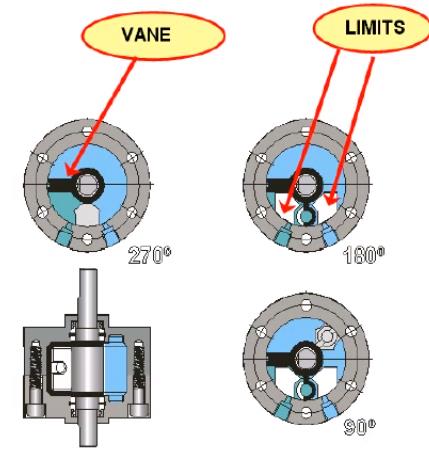

Labaga pöördsilindrid



Lineaarliikumisega  silinder  liigub sirgjooneliselt samas kui pöördliikumisega liigub pöördega.

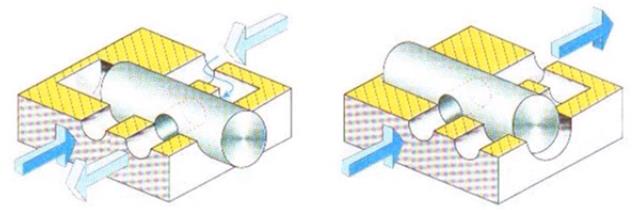

14. Suunaventiilid e. jaotid (tähistused ja avade  markeeringud)
Funktsioon on muuta õhuvoolu suunda muutes sisend - ja väldavade ühendusseeme:

Suunaventiilide ülesanneteks pneumosüsteemis on:
o  Täiturite juhtimine
o  Pneumosignaalide andmine
o  Loogikafunktsioonide  realiseerimine
Suunaventiile tähistatakse kahe numbriga, millest esimene
näitab suunaventiili avade arvu (Va. Juhtimisavad) ja
teine- suunaventiilide tööasendite arvu.
Ruutude juurde joonistatakse ventiili juhtimiselemente:

15. Vahetu ja võimendiga juhtimine
Pneumojaotites kasutatakse väga erinevaid juhtimismeetodeid:
mehaaniline , pneumaatiline, elektromagnetiga või kombineeritud
(kasutatakse erinevaid meetodeid nt. juhtimine  pneumaatiliselt  ja mehaaniliselt).
Kasutaja vaatevinklist on oluline eristada vahetut juhtimist ja võimendusega juhtimist.
Vahetu juhtimise korral kantakse juhttoime pneumojaoti  klappidele või siibritele üle vahetult.
Antud juhtimise puuduseks on see, et suuremate pneumojaotite juhtimiseks  vajalik
juhtimisenergia peab olema suhteliselt suur (jõud nuppude või tõukurite liigutamiseks,
elektromagneti võimsus jne). Samal ajal on aga plussiks see, et nad on tundetud tüüritava
õhurõhu suhtes.
Võimendusega juhtimise korral juhitakse nn abijaotit, mille kaudu omakorda toimub
pneumojaoti tegelik juhtimine
Pneumoskeemides kasutatakse järgmisi juhtimismooduseid:
  Muskulaane (a)
  Mehaaniline (b)
  Pneumaatiline (c)
  Elektriline (d)
  Kombineeritud juhtimine
16. Drossel (milleks, miks tekivad sisendis probleemid)
Drosseleid kasutatakse läbivoolava õhu hulga reguleerimisel, näiteks pneumaatilise  ajami
liikumiskiiruse‐ või pöörlemiskiiruse vähendamiseks. Drosseli reguleeritava kruvi abil
vähendatakse läbilaske ava läbimõõtu, sellega suurendatakse pneumoahela takistust ehk
vähendatakse õhuvoolu. Drosseli kasutamisel muutub silindri kiirus nii väljakui ka
tagasisuunas.
Selleks, et muuta  pneumoajami  kiirust ainult ühes suunas kasutatakse koos drosseliga teist
elementi ‐ mittetagasivooluklapp. See  klapp on ühendatud paralleelselt drosseliga, mis annab
võimaluse muuta õhuvoolu ainult ühes suunas.
17. JA/VÕI pneumaatiline  tehe  (180) ja klapid
Pneumaatiline NING (AND)  loogikaelement
Pneumaatilise loogikaelemendis on liikuv tihenditega klapp, mis
saab kinni panna korraga vaid üht kahest sisendavast.
Sisendjuhtsignaaliga pannakse sama sisendülemiku ava kinni kuhu

saabub juhtsignaal. Selle tulemusena väljundis on signaal  ainult siis
Pneumaatilise
kui mõlemal sisendil on signaal, sellepärast et elemendi klapp ei ole
NING loogikaelemendi
võimeline kinni panemaa korraga mõlemat sisendit.
tingmärk
Tõeväärtustabel.
X
Y
A
Igale  loogika elemendile kuulub oma tõeväärtustabel, mis
0
0
0
kirjeldab elemendi tööpõhimõte loogilise ühikuna.
0
1
0
1
0
0
1
1
1

Pneumaatiline VÕI (OR) loogikaelement
Loogiline VÕI element on ehitatud nii, et juhtsignaali
X
Y
A
saabumisel ükskõik millisesse sisendisse ilmub
0
0
0
väljundisse juhtsignaal. See loogika vastab skeemile,  0
1
1
kus elemendid on ühendatud paralleelselt. Samas ei tohi
1
0
1
pneumaatilisi elemente paralleelselt ühendada, sest sedasi lastaks
1
1
1
nende väljund teise elemendi kaudu välja.
18. Releed  (tööskeemid?)
Relee  on elektromehaaniline seade, mis on ette nähtud elektriahelate kommutatsiooniks.
Relee kontaktid tähistatakse 2 numbriga : esimene näitab kontakti gruppi,
teine - missugune kontakt on (normaalselt avatud või normaalselt suletud).
Elektromagneti mähis on elektriahela koormus. Elektrivoolu tugevus selles
ahelas sõltub relee gabariidist. Tavaliselt kasutatakse automaatikas väikse
võimsusega releesid kuni 200mA , mis annab võimaluse kasutada releed
mikroandurite koormuseks.
Relee mähisel pole tähtis  polaarsus . Aga relee mähis on ka  induktiivsus . Selleks, et vältida
liigpinget elektriahela kommutatsioonil , ühendatakse paralleelselt mähisega pooljuhtdiood.
Sellisel juhul on tähtis polaarsus. Relee mähise klemm  A1 ühendatakse plussiga, aga A2 –
miinusiga. Relee elektriskeemi tähistus
Relee mähist tähistatakse numbriga Кn. Mähise all näidatakse kontaktide tabel. Relee
kontaktid -Кn.n, kus esimene täht näitab relee numbrit, teine - kontakti gruppi.
Põhifunktsioonid:
Pinge muutmine
Inverterfunktsioon (NO->NC)
Kontaktide arvude suurendamine
Koormusvoolu suurendamine
Mälufinktsioon

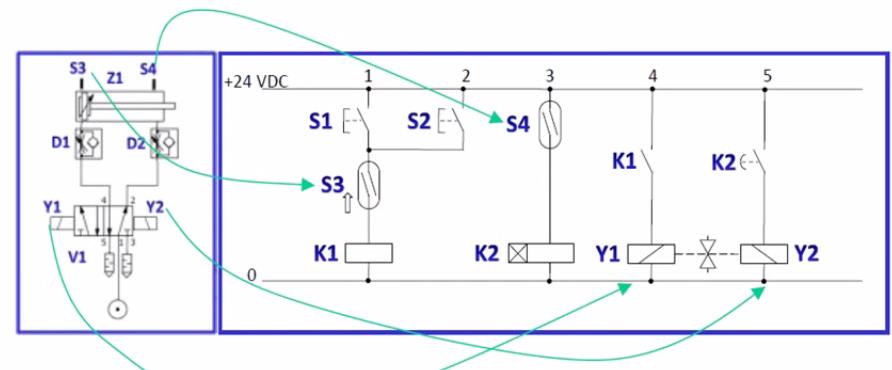

Elektropneumatika skeemid
Kuna elektropneumaatikaskeemide puhul on tegemist nii pneumo - kui ka elektriskeemiga,
koosneb elektropneumaatikaskeem kahest eraldi skeemist, mis seotakse omavahel tervikuks
komponentide tähistusega:

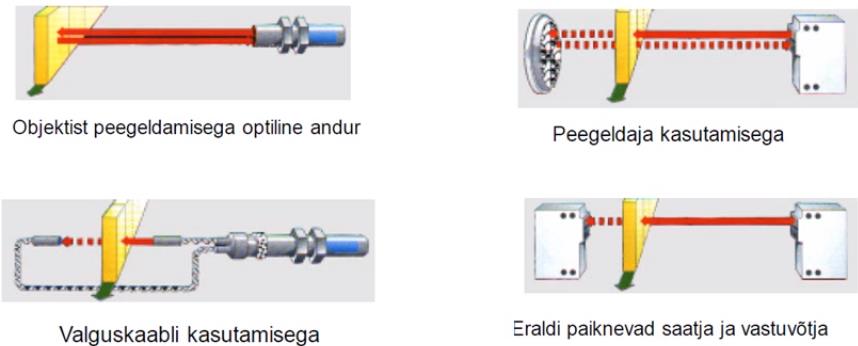

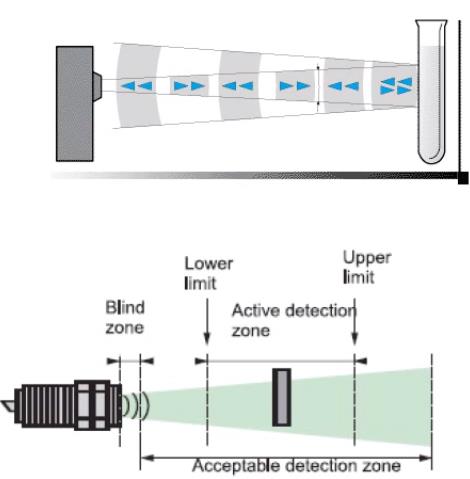

19. Andurid  (millele reageerib, probleemid)
  Asendiandurid
Kasutatakse megnetandureid, mis reageerivad täituri kolvile paigaldatud püsimagnetrõnga
peale (herkonid ja elektroonsed magnetandurid).
Elektroonsed magnetandurid:
Ei sisalda liikuvaid kontakte
Pikem eluiga võrreldes nt herkonidega
Lühem  reageerimisaeg
PNP ja NPN
  Teised elektroonsed kontaktivabad andurid
Induktiivandurid
Mahtuvusandur
Optiline  andur
Ultraheliandur
  Induktiivandur
Saab kasutada ainult magnetiliste materjalide äratundmiseks. Anduri tundlikus
(rakenduskaugus) sõltub objekti materjalist.


  Mahtuvusandur
Fikseerib kondensaatori mahtuvuse  muust . Saab kasutada
kõikide materjalide äratundmiseks. Võimaldab tuvastada
objekte läbi teiste materjalide.


  Optiline andur
Koosneb kahest osast (saatjast+ vastuvõtjast). Reageerib optilise signaali
katkestamist.

  Ultraheliandur

  Rõhuandur
Pneumosignaali muundamiseks elektriliseks
signaaliks.

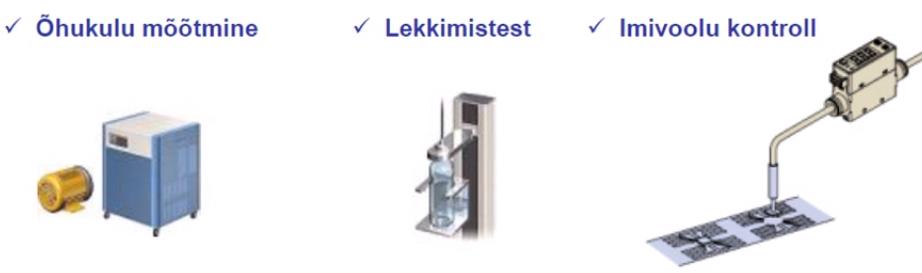

  Läbivooluandur
Õhukulu muutmine elektriliseks signaaliks
