Elektriaparaadid ALEKSEI LUKAŠIN

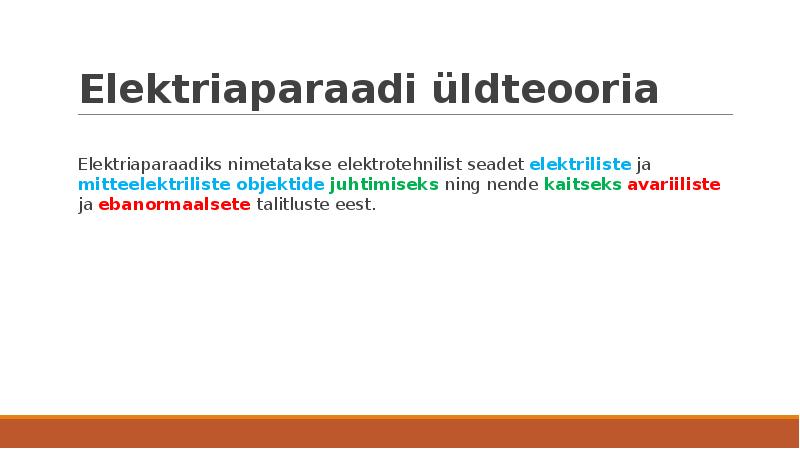

Elektriaparaadi üldteooria Elektriaparaadiks nimetatakse elektrotehnilist
seadet elektriliste ja
mitteelektriliste objektide juhtimiseks ning nende
kaitseks avariiliste ja
ebanormaalsete talitluste eest.

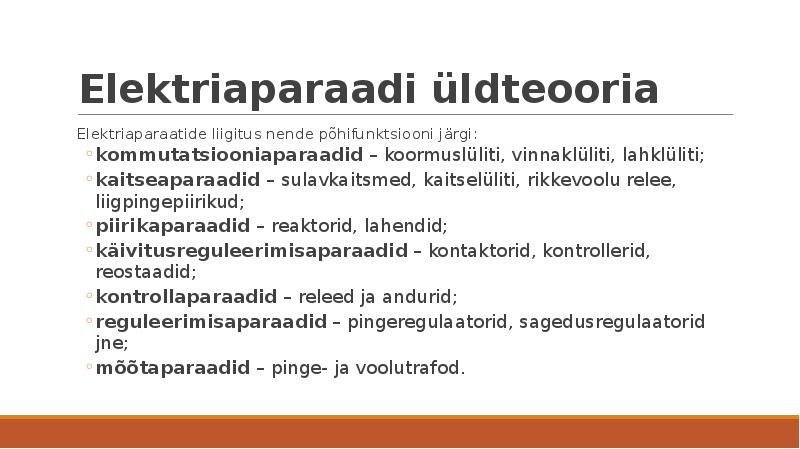

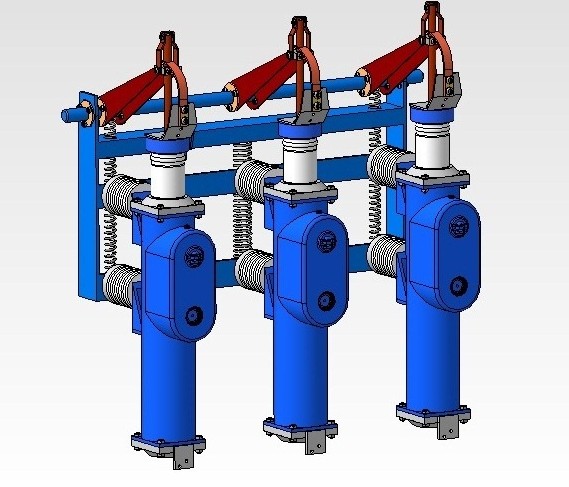

Elektriaparaadi üldteooria Elektriaparaatide liigitus nende põhifunktsiooni järgi:
◦
kommutatsiooniaparaadid – koormuslüliti, vinnaklüliti, lahklüliti;
◦

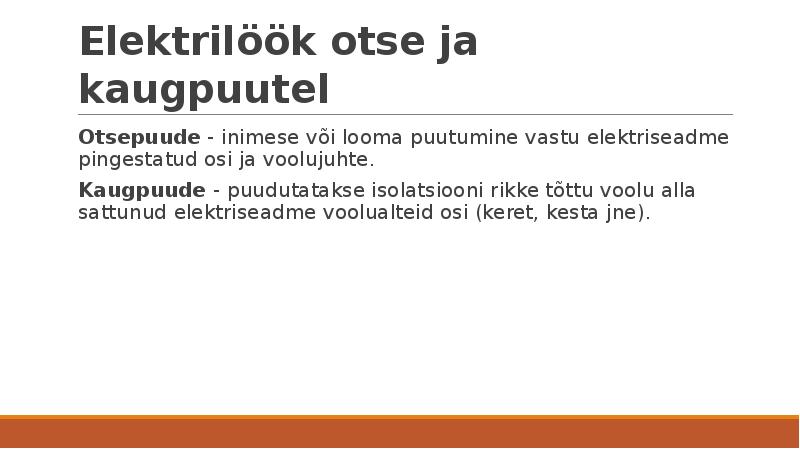

kaitseaparaadid – sulavkaitsmed, kaitselüliti, rikkevoolu
relee ,

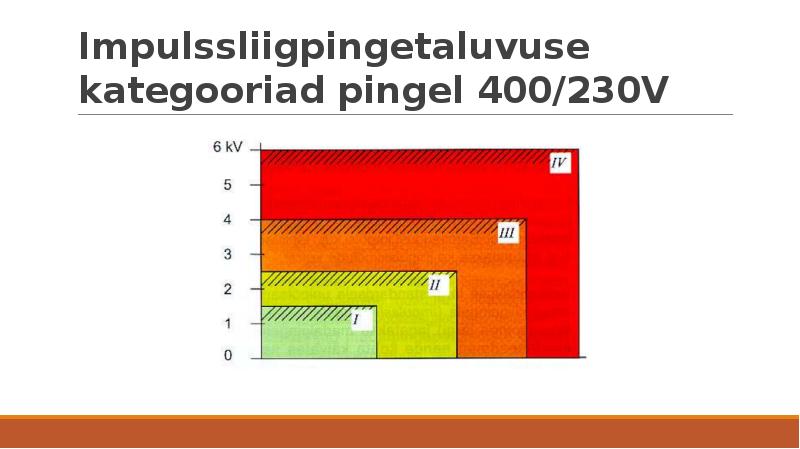

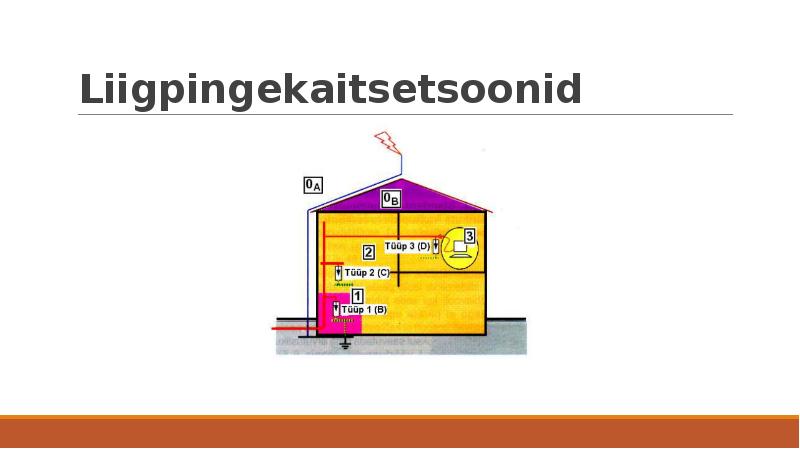

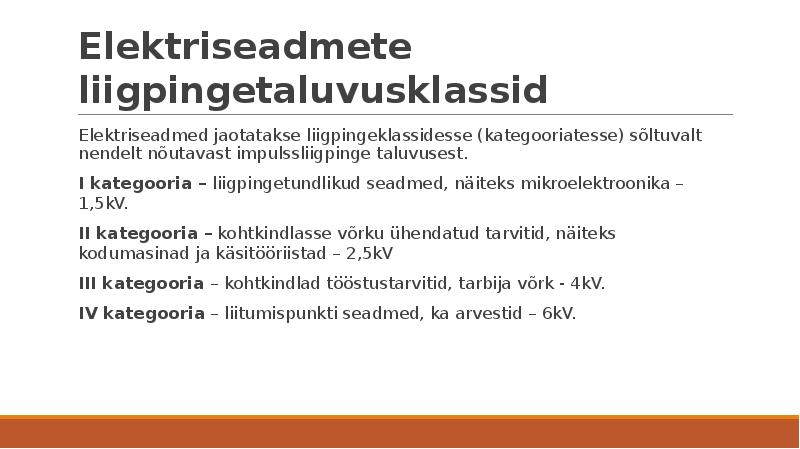

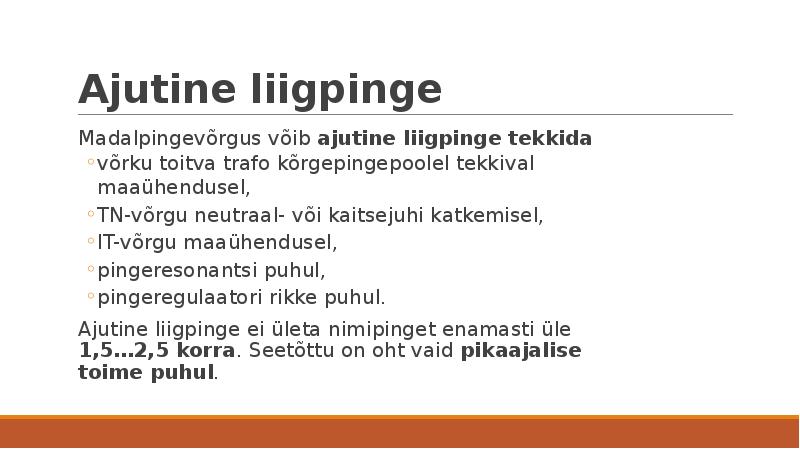

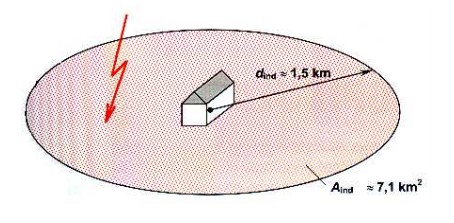

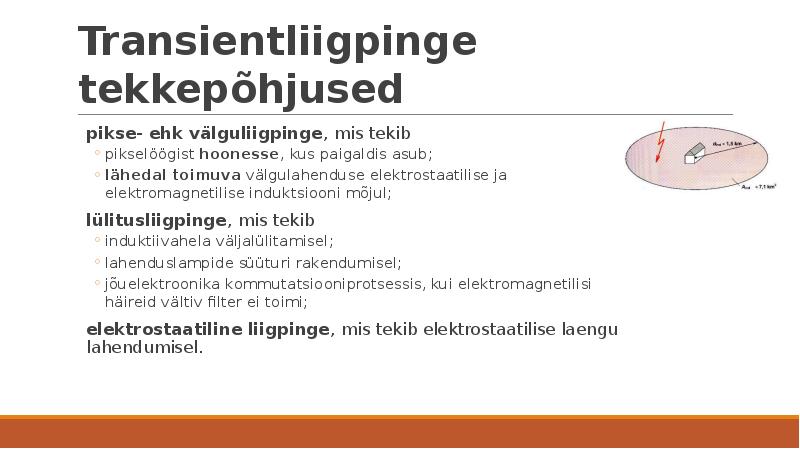

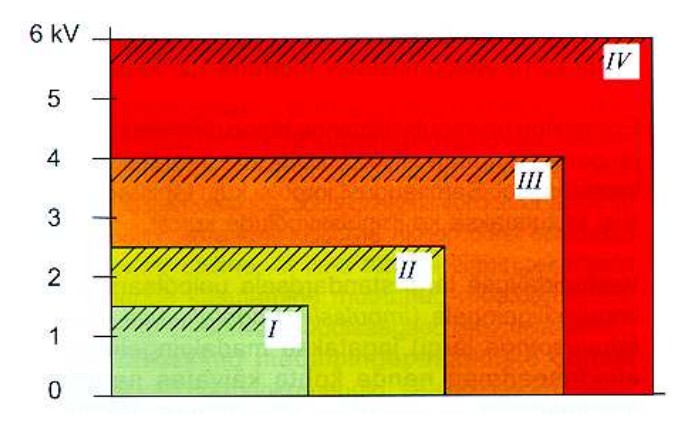

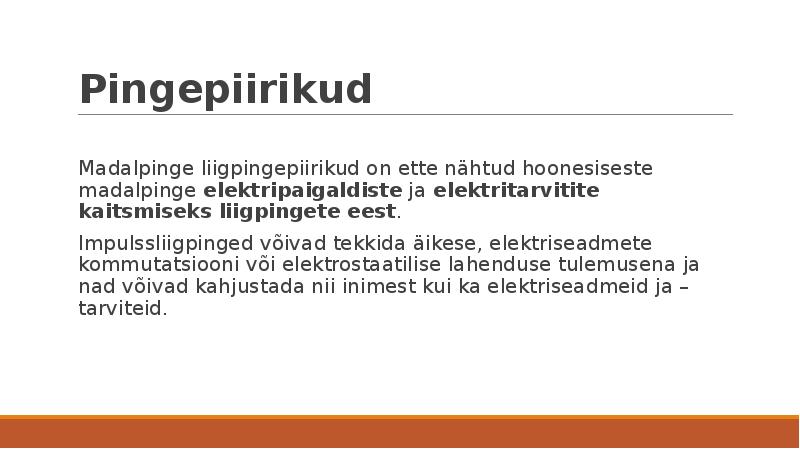

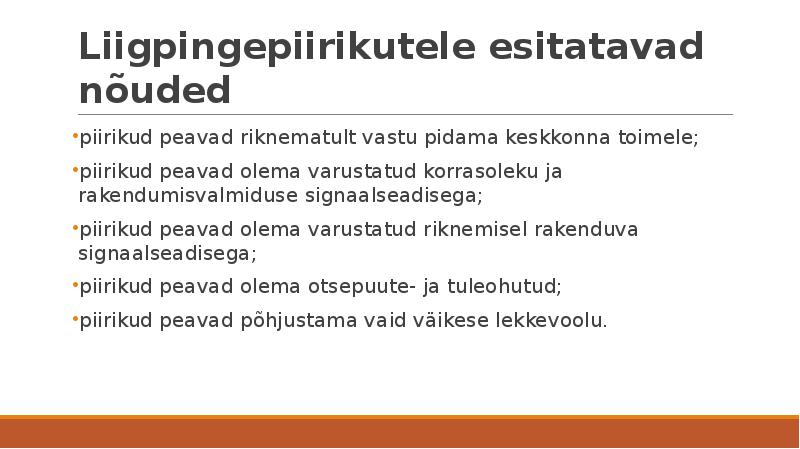

liigpingepiirikud;
◦
piirikaparaadid – reaktorid,
lahendid ;
◦
käivitusreguleerimisaparaadid –
kontaktorid , kontrollerid,
reostaadid ;
◦

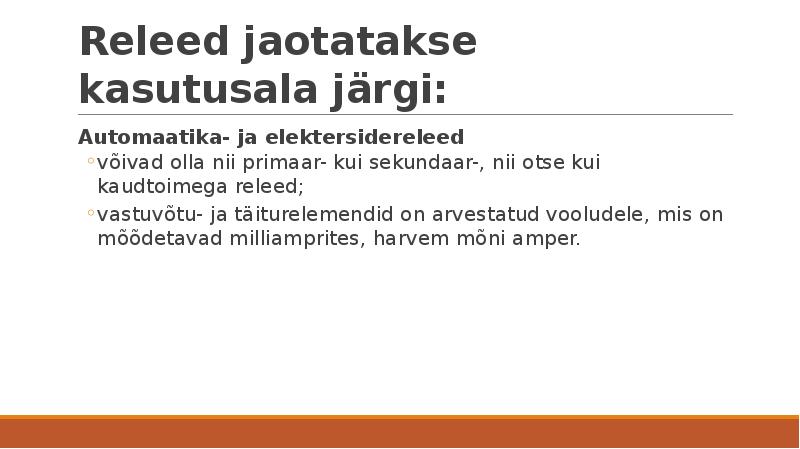

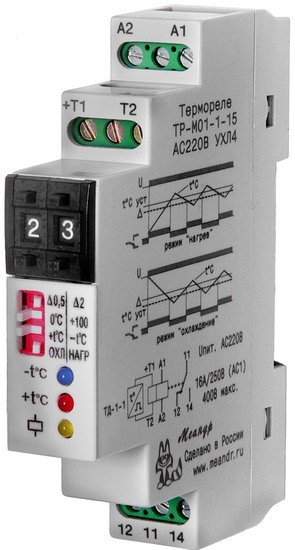

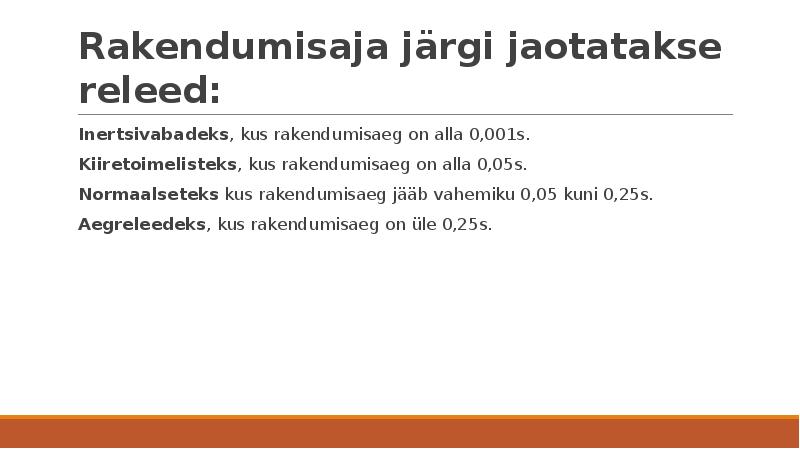

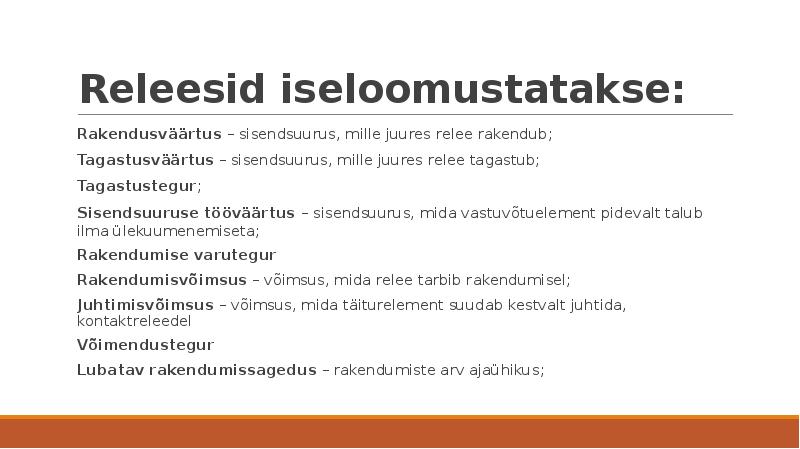

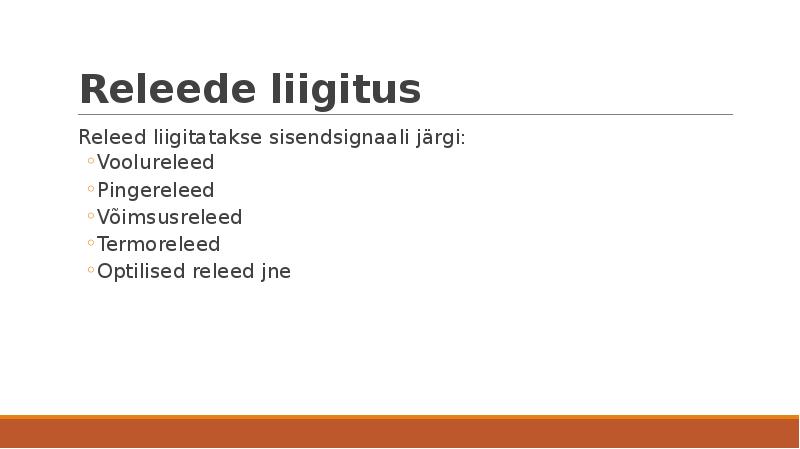

kontrollaparaadid –

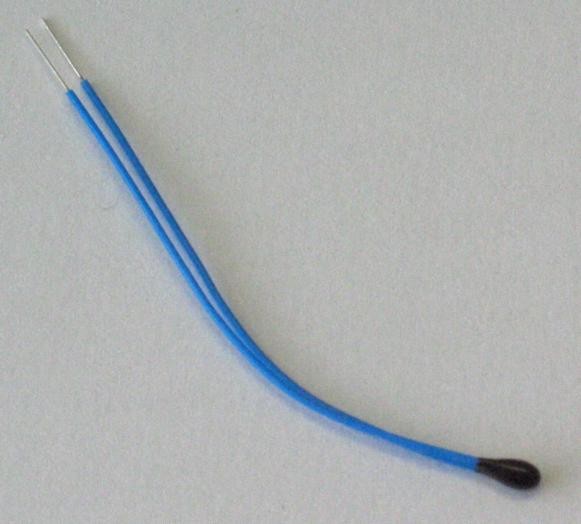

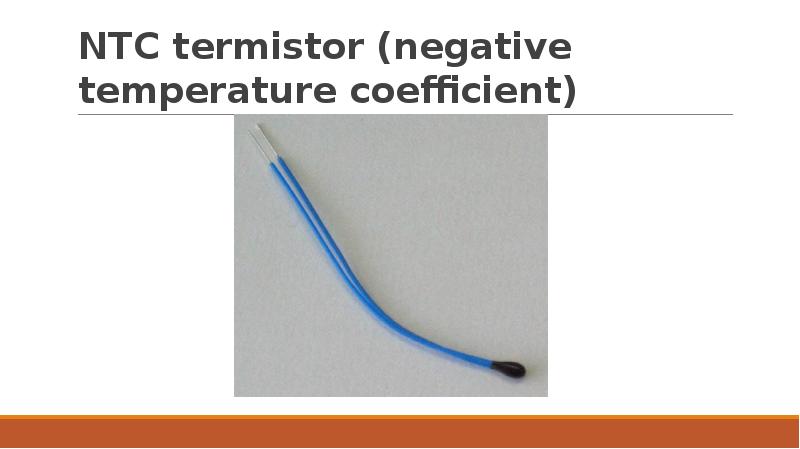

releed ja andurid;
◦
reguleerimisaparaadid – pingeregulaatorid, sagedusregulaatorid
jne;
◦
mõõtaparaadid – pinge- ja
voolutrafod .

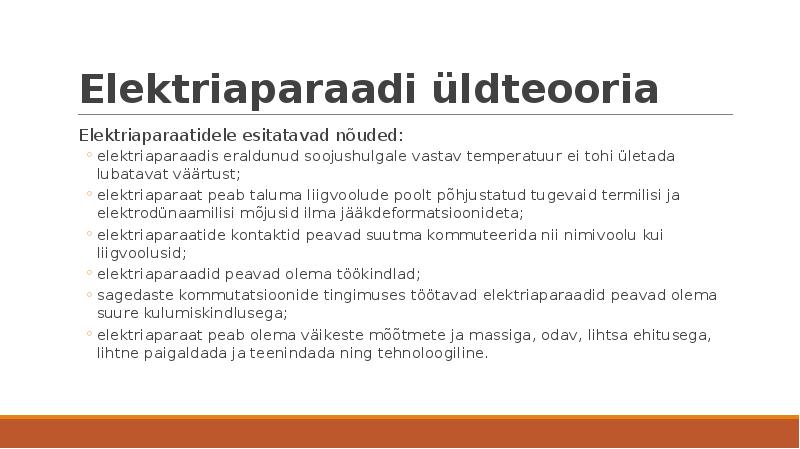

Elektriaparaadi üldteooria Elektriaparaatidele esitatavad nõuded:
◦ elektriaparaadis eraldunud soojushulgale vastav temperatuur ei tohi ületada
lubatavat väärtust;
◦ elektriaparaat peab
taluma liigvoolude poolt põhjustatud tugevaid termilisi ja
elektrodünaamilisi mõjusid ilma jääkdeformatsioonideta;
◦ elektriaparaatide kontaktid peavad suutma kommuteerida nii nimivoolu kui
liigvoolusid;
◦ elektriaparaadid peavad olema töökindlad;
◦ sagedaste kommutatsioonide tingimuses töötavad elektriaparaadid peavad olema
suure kulumiskindlusega;
◦ elektriaparaat peab olema väikeste mõõtmete ja massiga, odav, lihtsa ehitusega,
lihtne paigaldada ja teenindada ning tehnoloogiline.

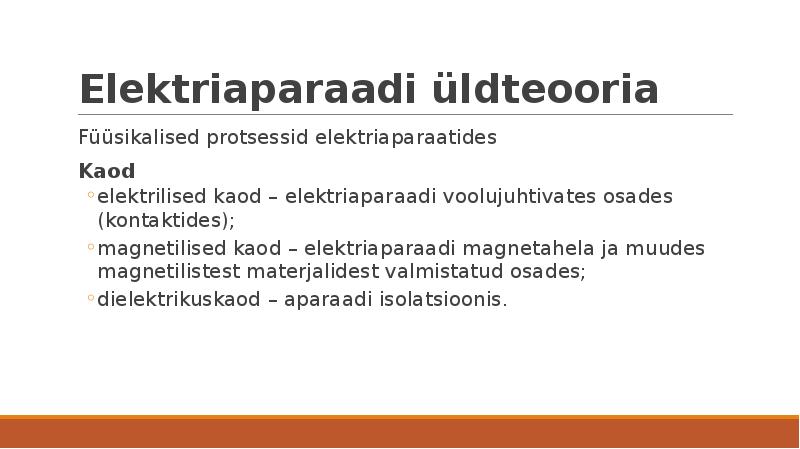

Elektriaparaadi üldteooria Füüsikalised protsessid elektriaparaatides
Kaod◦
elektrilised kaod – elektriaparaadi voolujuhtivates osades
(kontaktides);
◦
magnetilised kaod – elektriaparaadi magnetahela ja muudes
magnetilistest
materjalidest valmistatud osades;
◦dielektrikuskaod – aparaadi isolatsioonis.

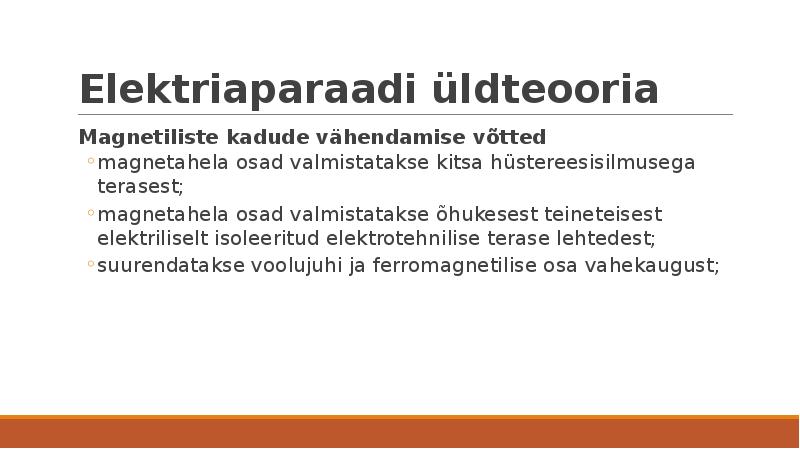

Elektriaparaadi üldteooria Magnetiliste kadude vähendamise võtted◦magnetahela osad valmistatakse kitsa hüstereesisilmusega
terasest;
◦magnetahela osad valmistatakse õhukesest teineteisest
elektriliselt isoleeritud elektrotehnilise terase lehtedest;
◦suurendatakse voolujuhi ja
ferromagnetilise osa vahekaugust;

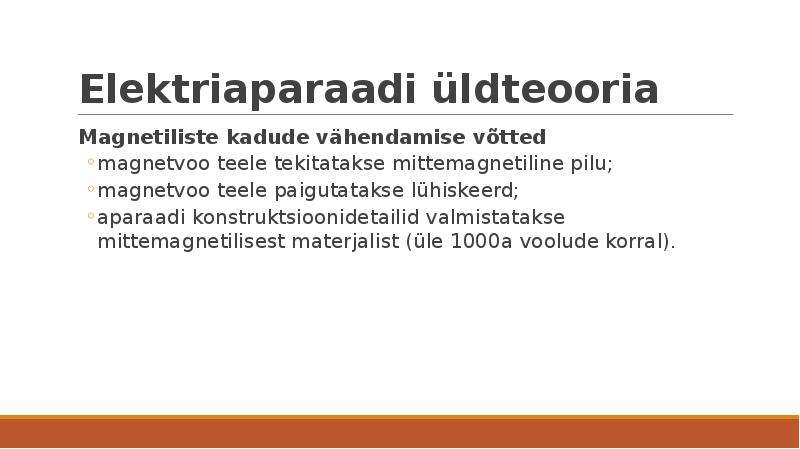

Elektriaparaadi üldteooria Magnetiliste kadude vähendamise võtted◦magnetvoo teele tekitatakse mittemagnetiline pilu;
◦magnetvoo teele paigutatakse lühiskeerd;
◦aparaadi konstruktsioonidetailid valmistatakse
mittemagnetilisest materjalist (üle 1000a voolude korral).

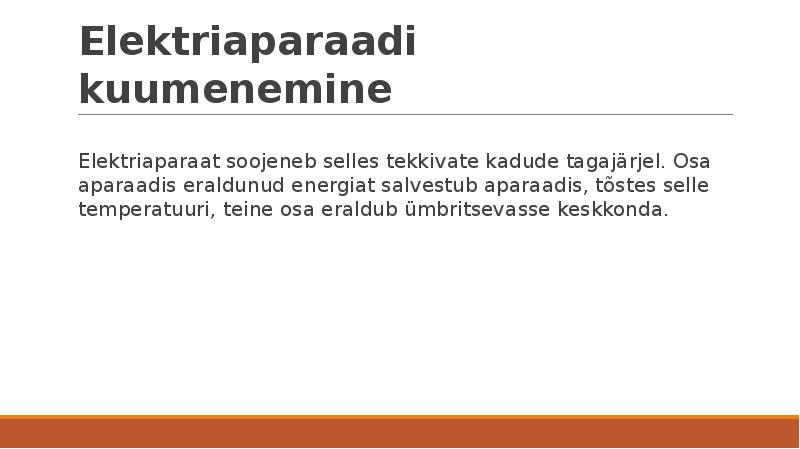

Elektriaparaadi
kuumenemineElektriaparaat soojeneb selles tekkivate kadude tagajärjel. Osa
aparaadis eraldunud energiat salvestub aparaadis, tõstes selle
temperatuuri, teine osa eraldub ümbritsevasse keskkonda.

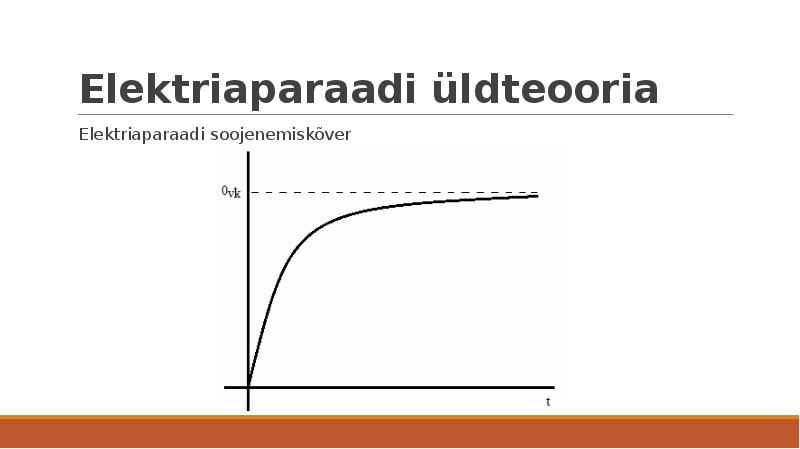

Elektriaparaadi üldteooria Elektriaparaadi soojenemiskõver

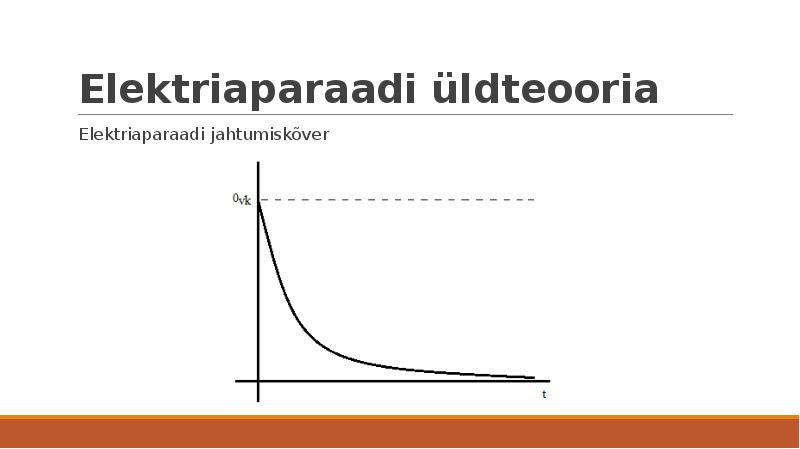

Elektriaparaadi üldteooria Elektriaparaadi jahtumiskõver

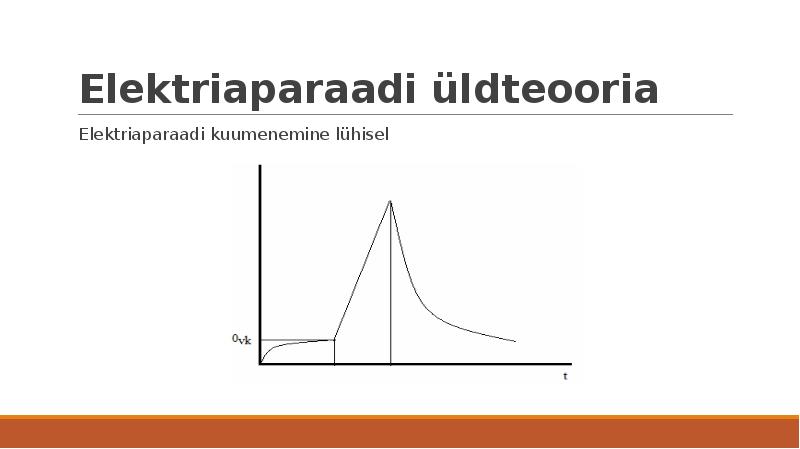

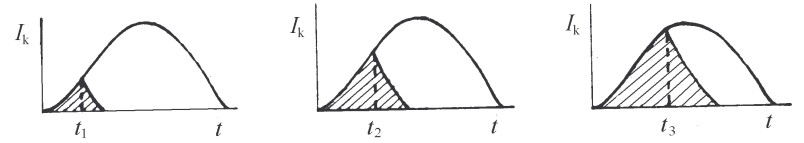

Elektriaparaadi üldteooria Elektriaparaadi kuumenemine lühisel

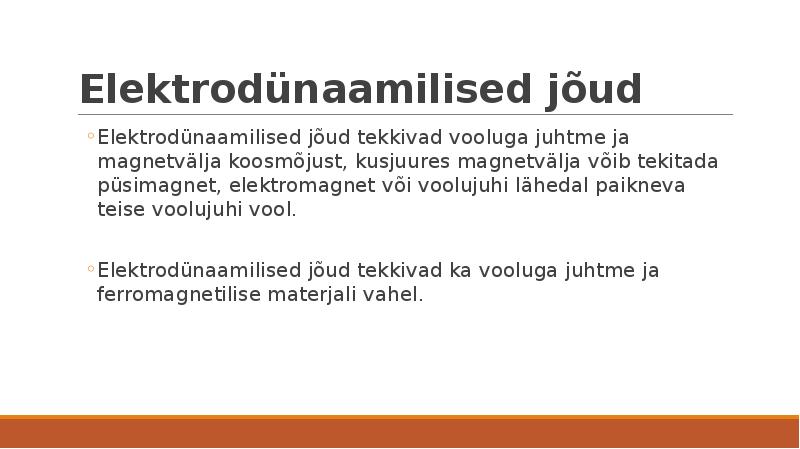

Elektrodünaamilised jõud ◦Elektrodünaamilised jõud
tekkivad vooluga juhtme ja
magnetvälja koosmõjust,
kusjuures magnetvälja võib tekitada
püsimagnet, elektromagnet või voolujuhi lähedal paikneva
teise voolujuhi vool.

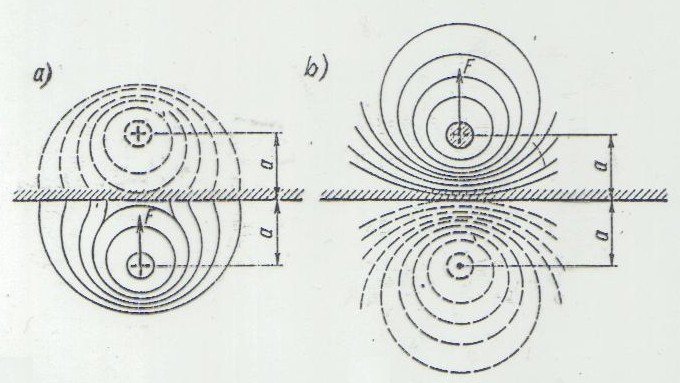

◦Elektrodünaamilised jõud tekkivad ka vooluga juhtme ja
ferromagnetilise materjali vahel.

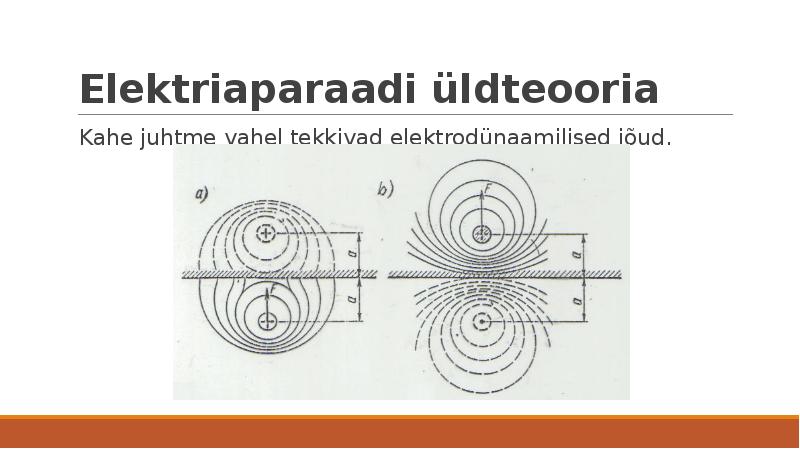

Elektriaparaadi üldteooria Kahe juhtme vahel tekkivad elektrodünaamilised jõud.

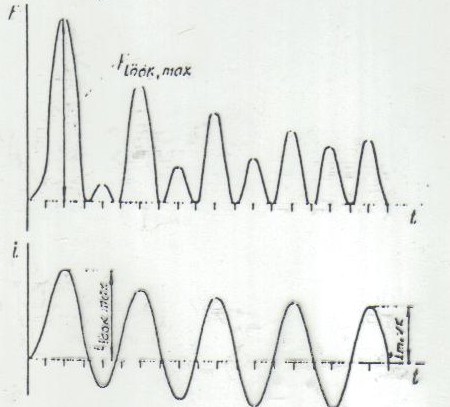

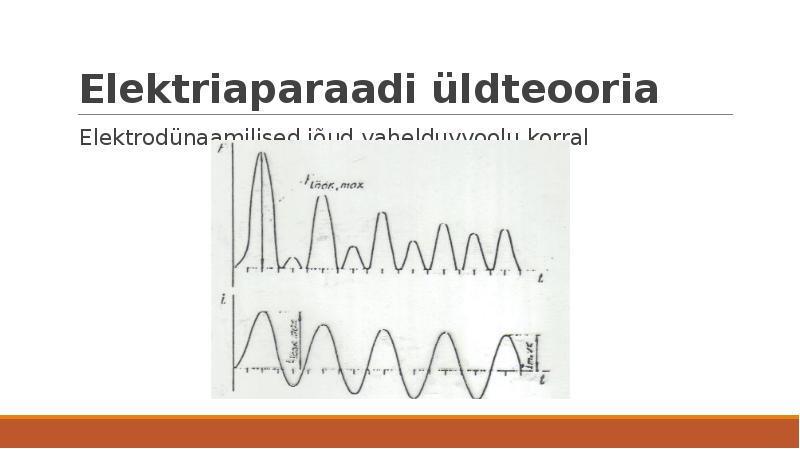

Elektriaparaadi üldteooria Elektrodünaamilised jõud vahelduvvoolu korral

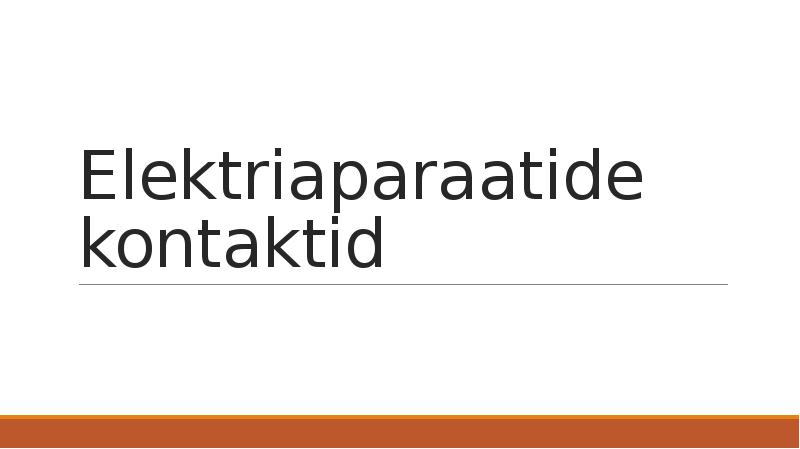

Elektriaparaatide
kontaktid

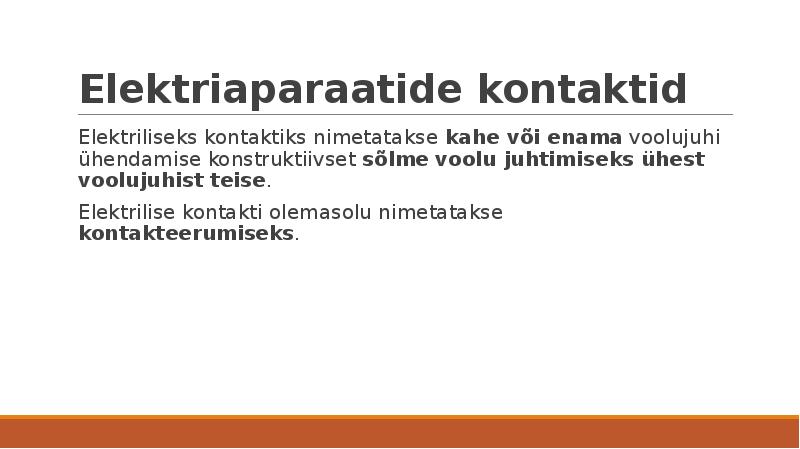

Elektriaparaatide kontaktid Elektriliseks kontaktiks nimetatakse
kahe või enama voolujuhi
ühendamise
konstruktiivset sõlme voolu juhtimiseks ühest voolujuhist teise.
Elektrilise kontakti olemasolu nimetatakse
kontakteerumiseks.

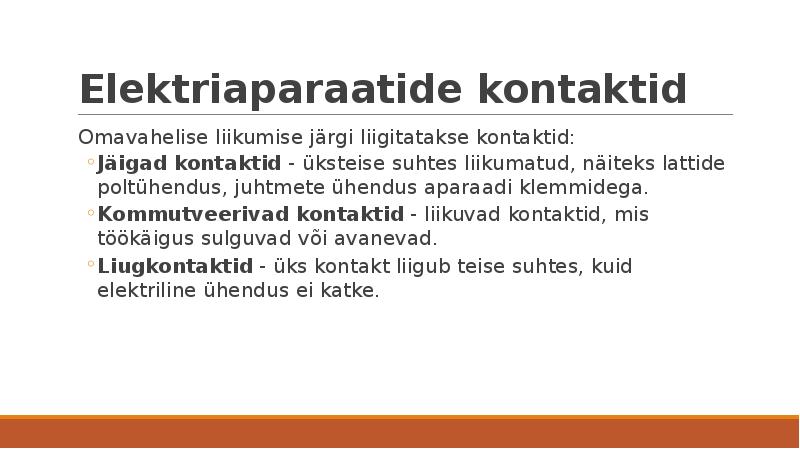

Elektriaparaatide kontaktid Omavahelise liikumise järgi liigitatakse kontaktid:
◦
Jäigad kontaktid - üksteise suhtes liikumatud, näiteks lattide
poltühendus, juhtmete ühendus aparaadi klemmidega.
◦
Kommutveerivad kontaktid - liikuvad kontaktid, mis
töökäigus sulguvad või
avanevad .
◦
Liugkontaktid - üks kontakt liigub teise suhtes, kuid
elektriline ühendus ei katke.

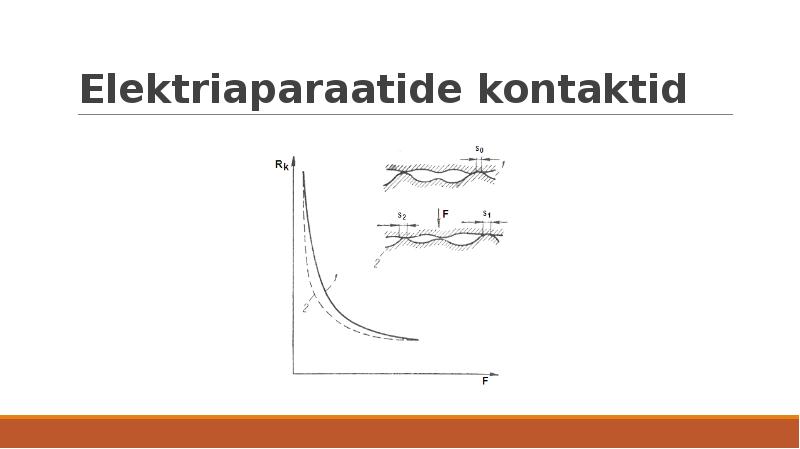

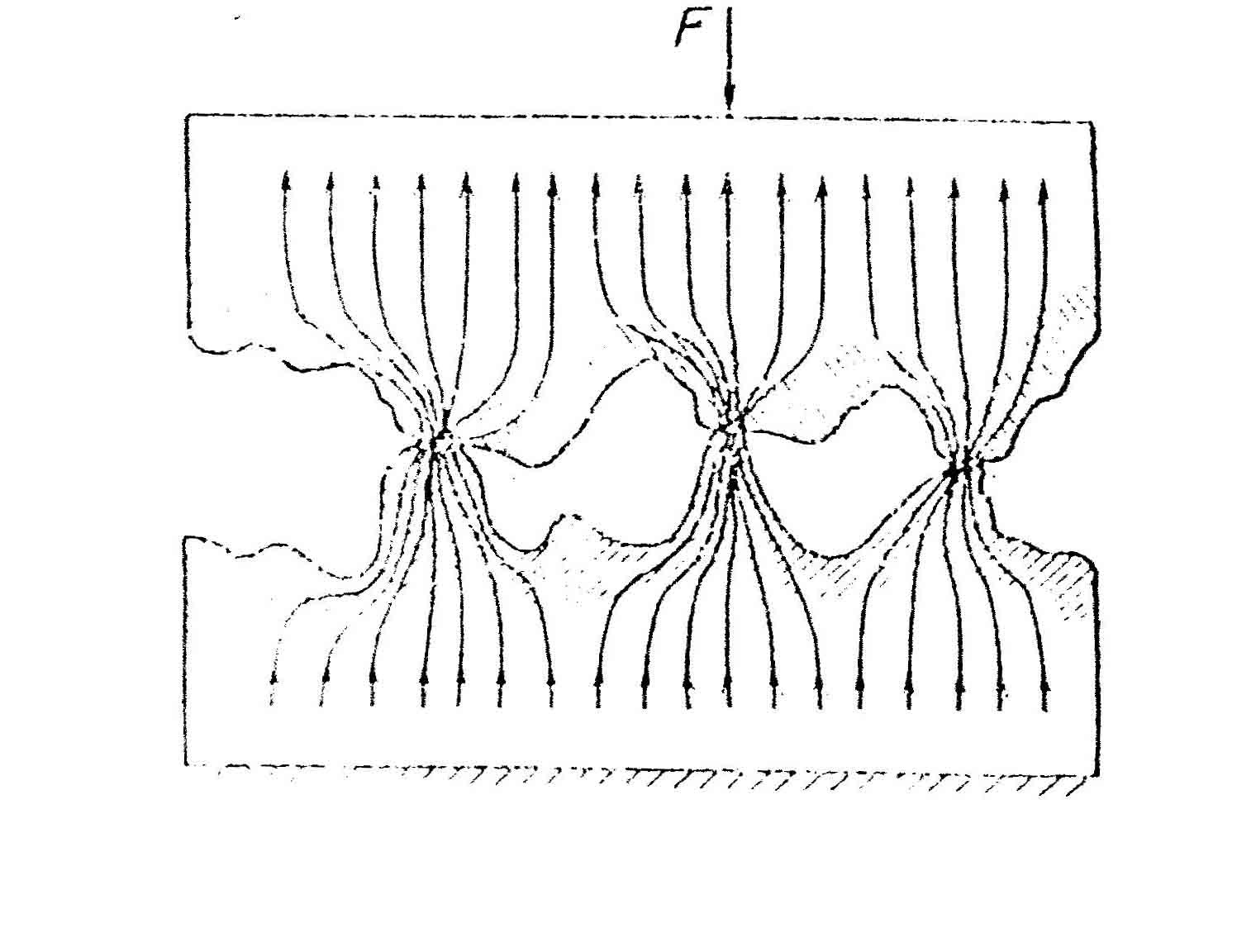

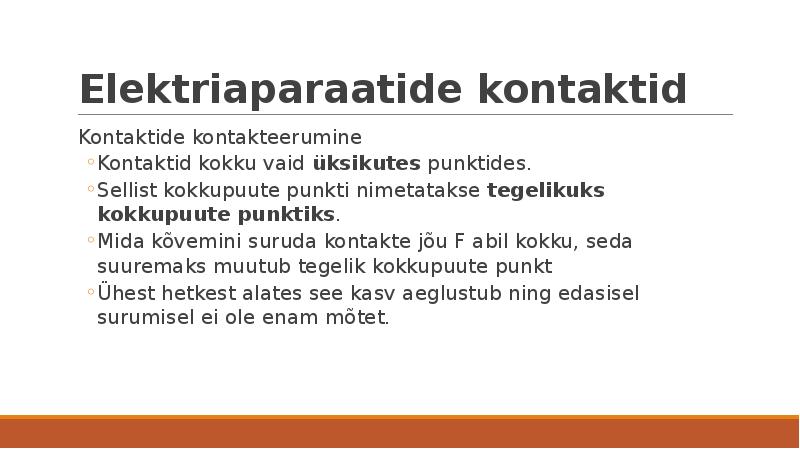

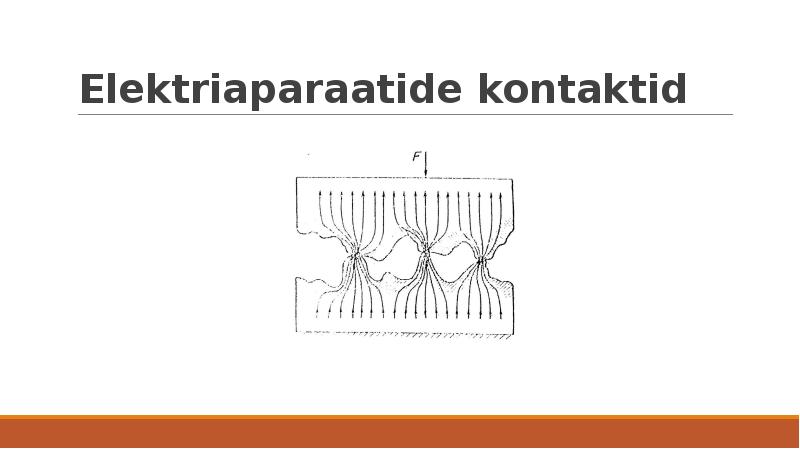

Elektriaparaatide kontaktid Kontaktide kontakteerumine
◦Kontaktid kokku vaid
üksikutes punktides.
◦Sellist kokkupuute punkti nimetatakse
tegelikuks kokkupuute punktiks.
◦Mida kõvemini suruda kontakte jõu F abil kokku, seda
suuremaks muutub tegelik kokkupuute punkt
◦Ühest hetkest alates see kasv aeglustub ning edasisel
surumisel ei ole enam mõtet.
Elektriaparaatide kontaktidElektriaparaatide kontaktid Kontakteerumise iseloomu järgi saab kontaktpinda liigitada:
◦
Punkt kontakt - kontakteerumine ainult ühes punktis (näiteks:
koonuse tipp -
tasapind )

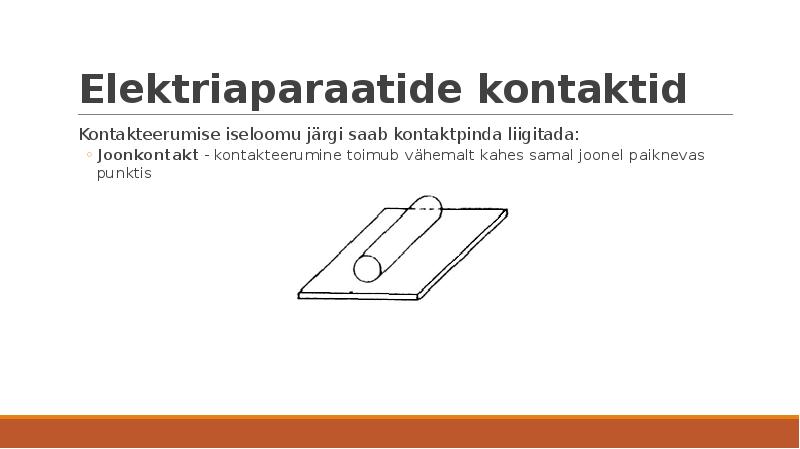

Elektriaparaatide kontaktid Kontakteerumise iseloomu järgi saab kontaktpinda liigitada:
◦
Joonkontakt - kontakteerumine toimub vähemalt kahes samal joonel paiknevas
punktis

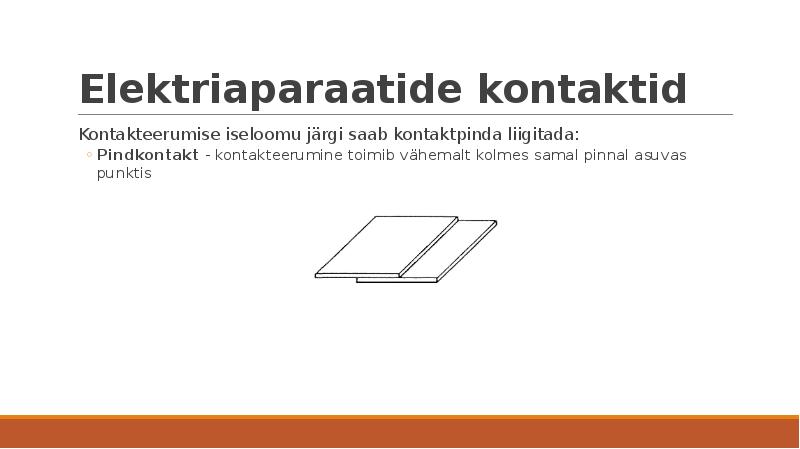

Elektriaparaatide kontaktid Kontakteerumise iseloomu järgi saab kontaktpinda liigitada:
◦
Pindkontakt - kontakteerumine toimib vähemalt
kolmes samal pinnal
asuvas punktis

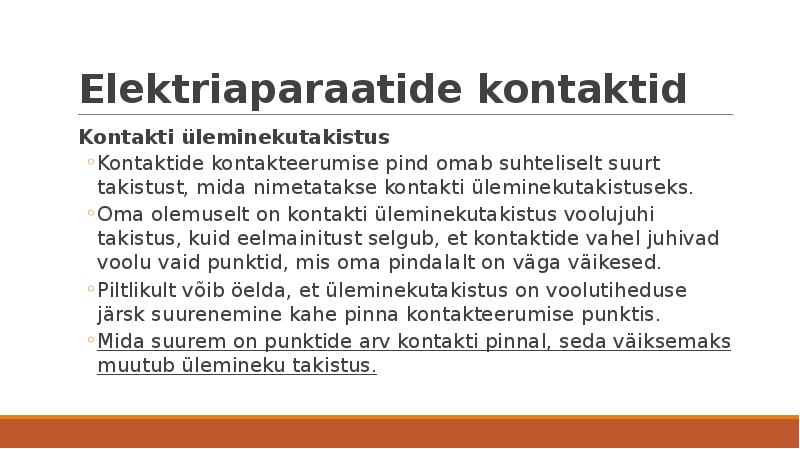

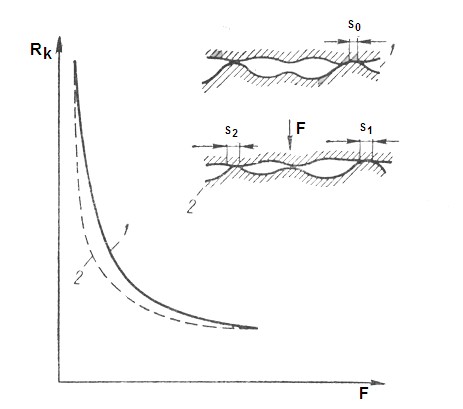

Elektriaparaatide kontaktid Kontakti üleminekutakistus◦Kontaktide kontakteerumise pind omab suhteliselt suurt
takistust, mida nimetatakse kontakti üleminekutakistuseks.
◦Oma
olemuselt on kontakti üleminekutakistus voolujuhi
takistus, kuid eelmainitust
selgub , et kontaktide vahel juhivad
voolu vaid punktid, mis oma pindalalt on väga väikesed.
◦Piltlikult võib öelda, et üleminekutakistus on voolutiheduse
järsk suurenemine kahe pinna kontakteerumise punktis.
◦Mida suurem on punktide arv kontakti pinnal, seda väiksemaks
muutub ülemineku takistus.

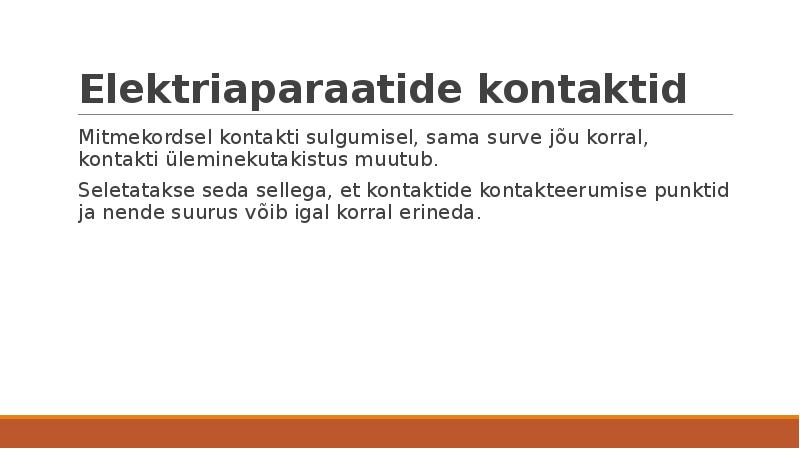

Elektriaparaatide kontaktidElektriaparaatide kontaktid Mitmekordsel kontakti sulgumisel, sama surve jõu korral,
kontakti üleminekutakistus muutub.
Seletatakse seda sellega, et kontaktide kontakteerumise punktid
ja nende suurus võib igal korral erineda.

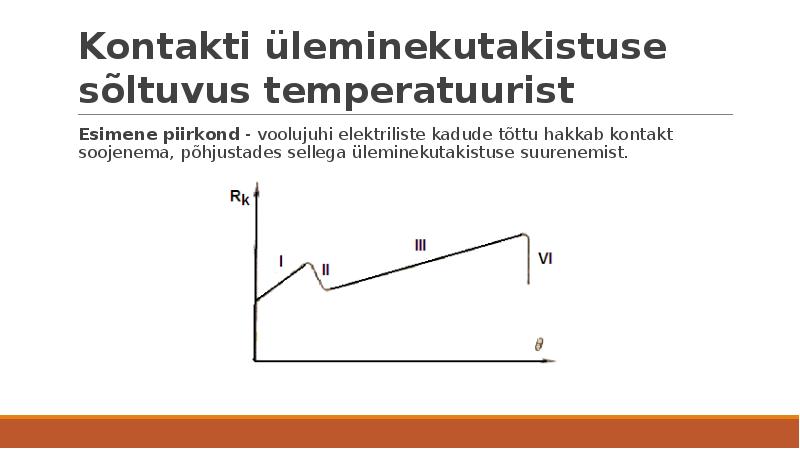

Kontakti üleminekutakistuse
sõltuvus temperatuurist Esimene piirkond - voolujuhi elektriliste kadude tõttu hakkab kontakt
soojenema, põhjustades sellega üleminekutakistuse
suurenemist .

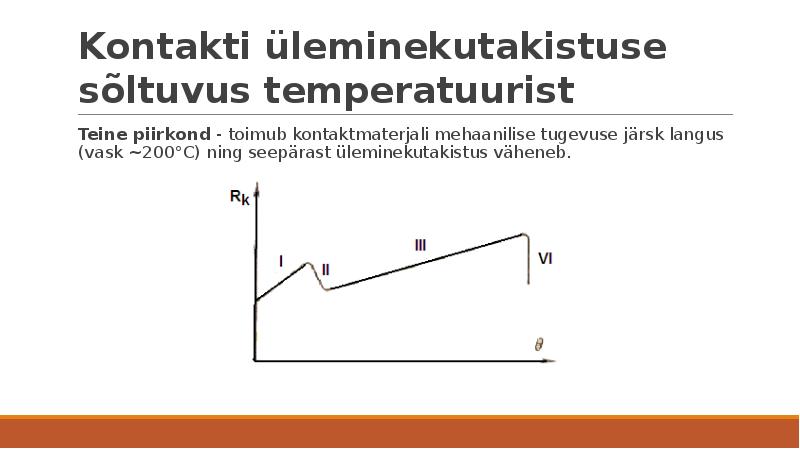

Kontakti üleminekutakistuse
sõltuvus temperatuurist Teine piirkond - toimub kontaktmaterjali mehaanilise tugevuse järsk langus
(vask ~200°C) ning seepärast üleminekutakistus väheneb.

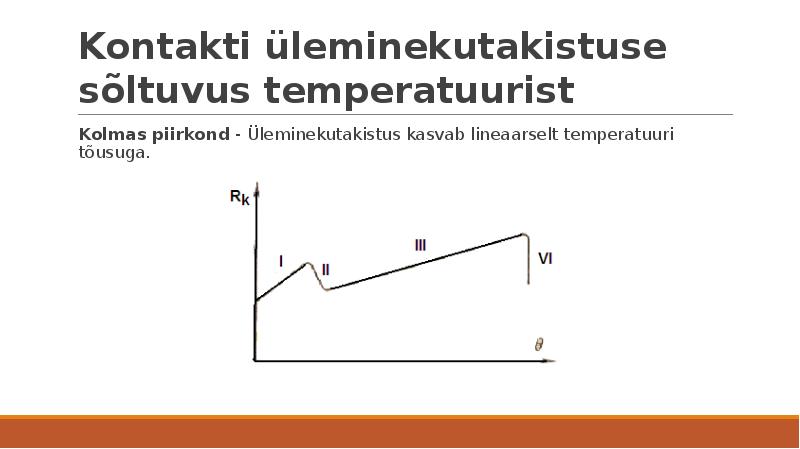

Kontakti üleminekutakistuse
sõltuvus temperatuurist Kolmas piirkond - Üleminekutakistus kasvab lineaarselt temperatuuri
tõusuga.

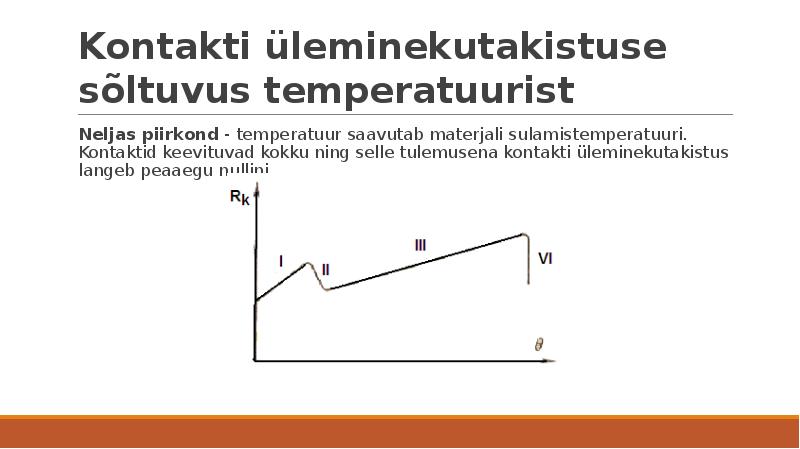

Kontakti üleminekutakistuse
sõltuvus temperatuurist Neljas piirkond - temperatuur saavutab materjali sulamistemperatuuri.
Kontaktid keevituvad kokku ning selle tulemusena kontakti üleminekutakistus
langeb peaaegu nullini.

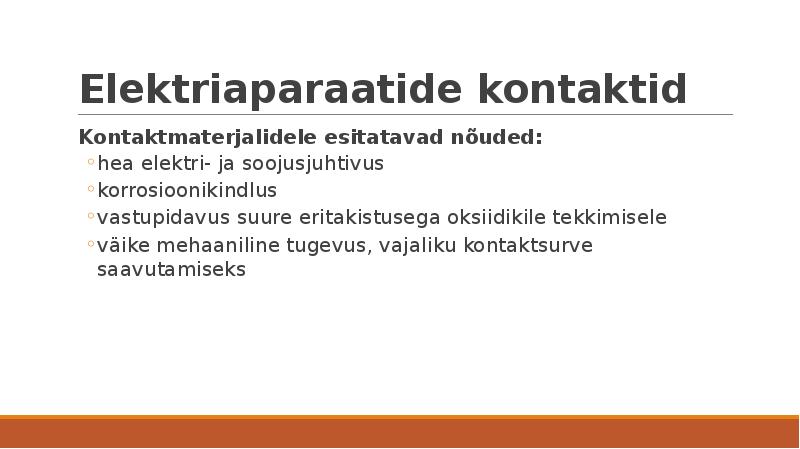

Elektriaparaatide kontaktid Kontaktmaterjalidele esitatavad nõuded:◦hea elektri- ja
soojusjuhtivus ◦
korrosioonikindlus ◦vastupidavus suure eritakistusega oksiidikile tekkimisele
◦väike
mehaaniline tugevus, vajaliku kontaktsurve
saavutamiseks

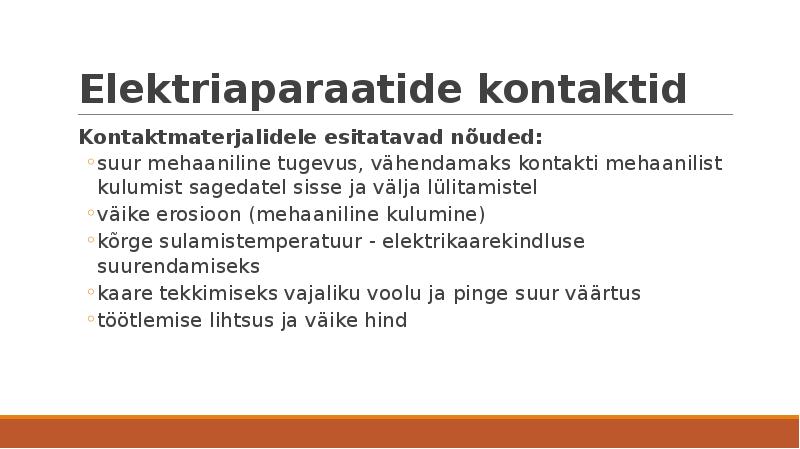

Elektriaparaatide kontaktid Kontaktmaterjalidele esitatavad nõuded:◦suur mehaaniline tugevus, vähendamaks kontakti mehaanilist
kulumist sagedatel sisse ja välja lülitamistel
◦väike
erosioon (mehaaniline
kulumine )
◦kõrge
sulamistemperatuur - elektrikaarekindluse
suurendamiseks ◦kaare tekkimiseks vajaliku voolu ja pinge suur väärtus
◦töötlemise lihtsus ja väike hind

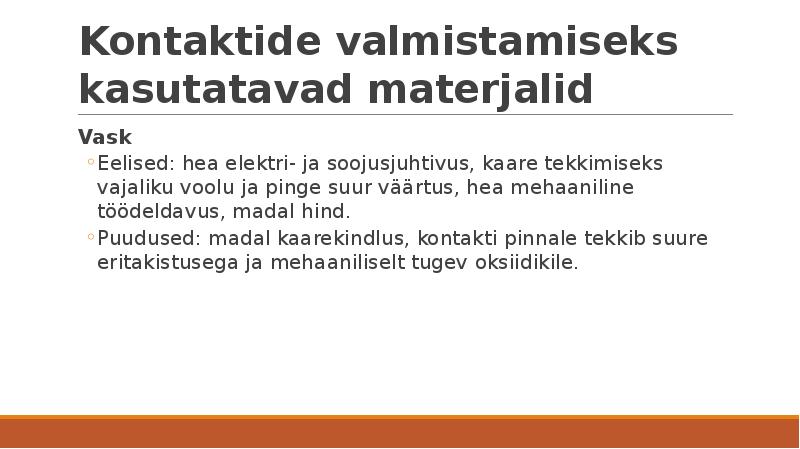

Kontaktide valmistamiseks
kasutatavad materjalid Vask◦Eelised: hea elektri- ja soojusjuhtivus, kaare tekkimiseks
vajaliku voolu ja pinge suur väärtus, hea mehaaniline
töödeldavus, madal hind.
◦Puudused: madal kaarekindlus, kontakti pinnale
tekkib suure
eritakistusega ja mehaaniliselt tugev oksiidikile.

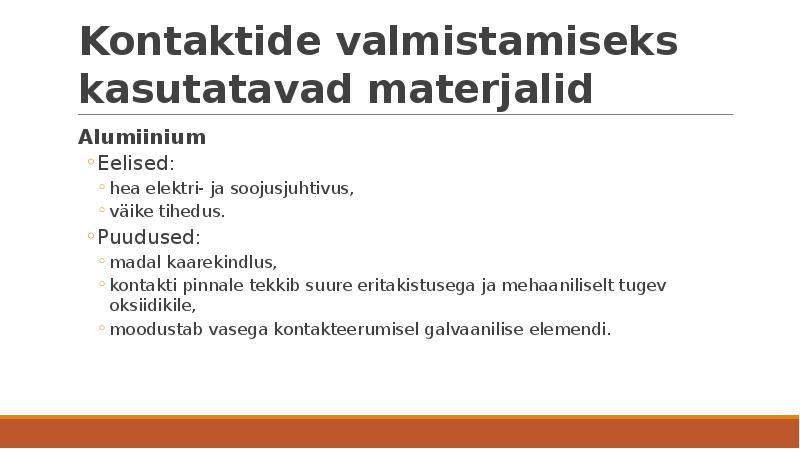

Kontaktide valmistamiseks
kasutatavad materjalid Alumiinium ◦Eelised:
◦ hea elektri- ja soojusjuhtivus,
◦ väike tihedus.
◦Puudused:
◦ madal kaarekindlus,
◦ kontakti pinnale tekkib suure eritakistusega ja mehaaniliselt tugev
oksiidikile,
◦ moodustab vasega kontakteerumisel galvaanilise elemendi.

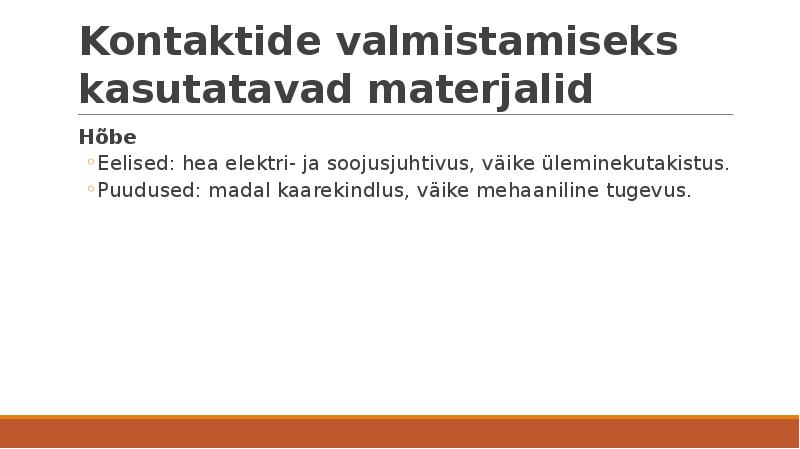

Kontaktide valmistamiseks
kasutatavad materjalid Hõbe◦Eelised: hea elektri- ja soojusjuhtivus, väike üleminekutakistus.
◦Puudused: madal kaarekindlus, väike mehaaniline tugevus.

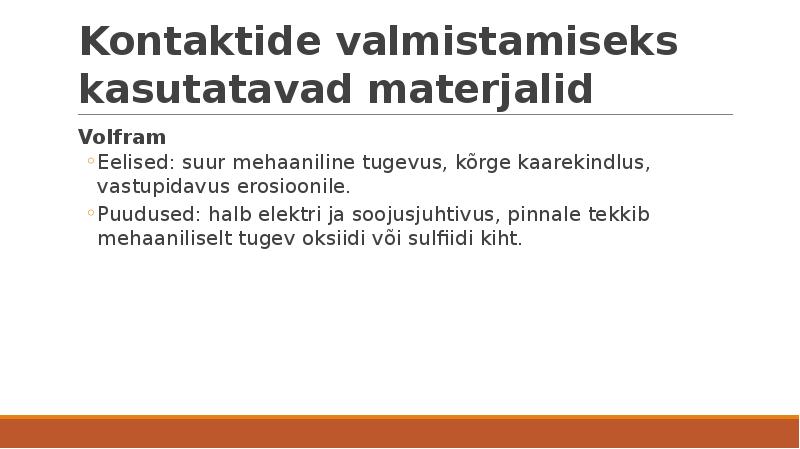

Kontaktide valmistamiseks
kasutatavad materjalid Volfram ◦Eelised: suur mehaaniline tugevus, kõrge kaarekindlus,
vastupidavus erosioonile.
◦Puudused: halb elektri ja soojusjuhtivus, pinnale tekkib
mehaaniliselt tugev oksiidi või sulfiidi kiht.

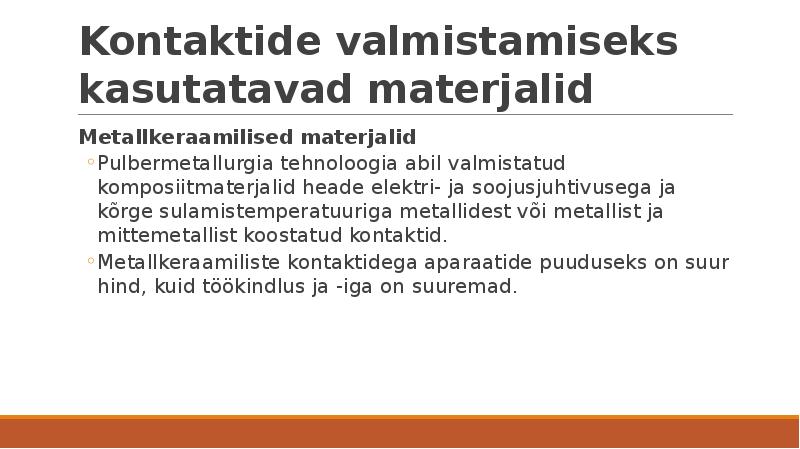

Kontaktide valmistamiseks
kasutatavad materjalid Metallkeraamilised materjalid◦
Pulbermetallurgia tehnoloogia abil valmistatud
komposiitmaterjalid heade elektri- ja soojusjuhtivusega ja
kõrge
sulamistemperatuuriga metallidest või metallist ja
mittemetallist koostatud kontaktid.
◦Metallkeraamiliste kontaktidega aparaatide puuduseks on suur
hind, kuid töökindlus ja -iga on suuremad.

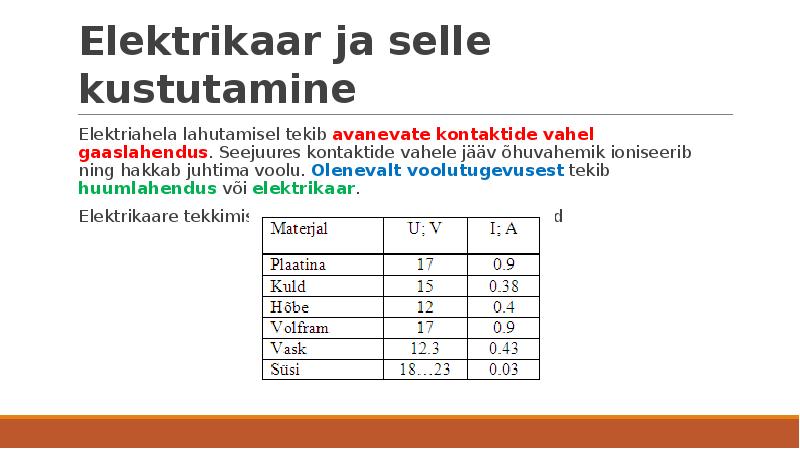

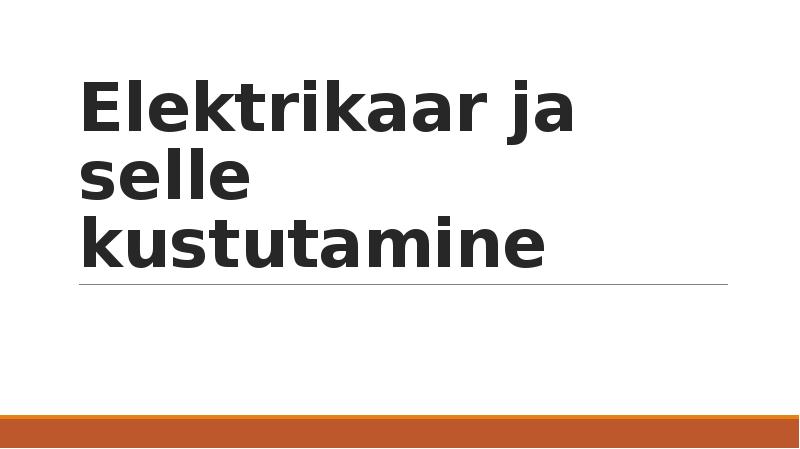

Elektrikaar ja selle kustutamineElektrikaar ja selle
kustutamine Elektriahela lahutamisel tekib
avanevate kontaktide vahel gaaslahendus. Seejuures kontaktide vahele jääv õhuvahemik ioniseerib
ning hakkab
juhtima voolu.
Olenevalt voolutugevusest tekib
huumlahendus või
elektrikaar.

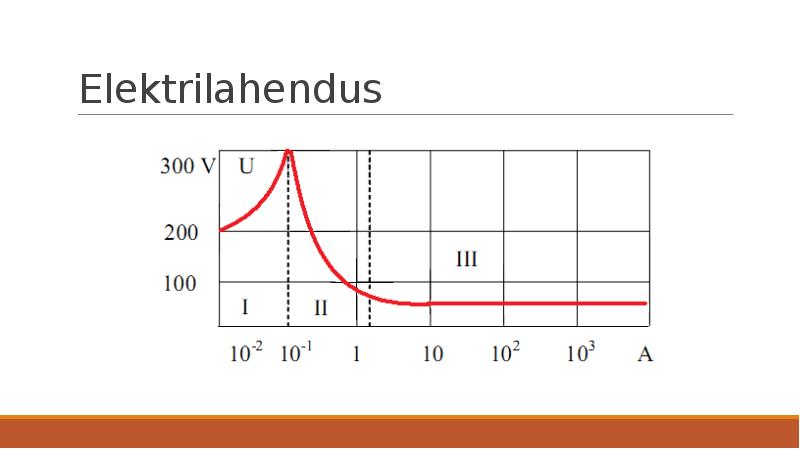

Elektrikaare tekkimiseks vajaliku pinge ja voolu väärtused

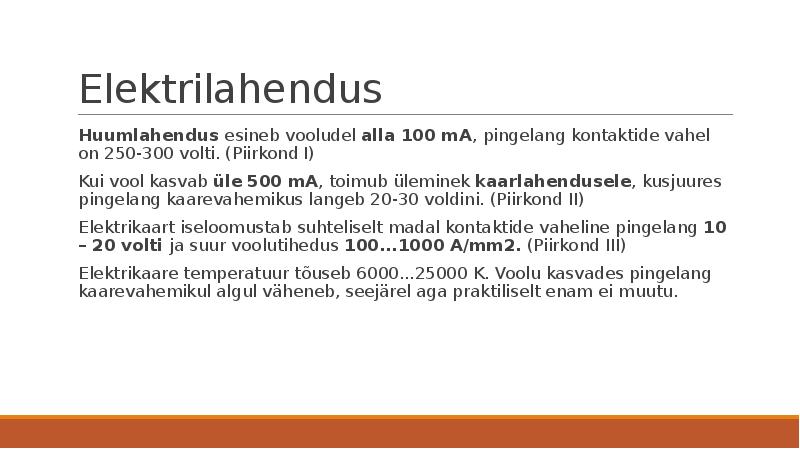

Elektrilahendus
Huumlahendus esineb vooludel
alla 100 mA, pingelang kontaktide vahel
on 250-300
volti . (Piirkond I)
Kui vool kasvab
üle 500 mA, toimub üleminek
kaarlahendusele, kusjuures
pingelang kaarevahemikus langeb 20-30 voldini. (Piirkond II)
Elektrikaart iseloomustab suhteliselt madal kontaktide vaheline pingelang
10 – 20 volti ja suur
voolutihedus 100...1000 A/mm2. (Piirkond III)
Elektrikaare temperatuur tõuseb 6000...25000 K. Voolu kasvades pingelang
kaarevahemikul algul väheneb, seejärel aga praktiliselt enam ei muutu.
Elektrilahendus

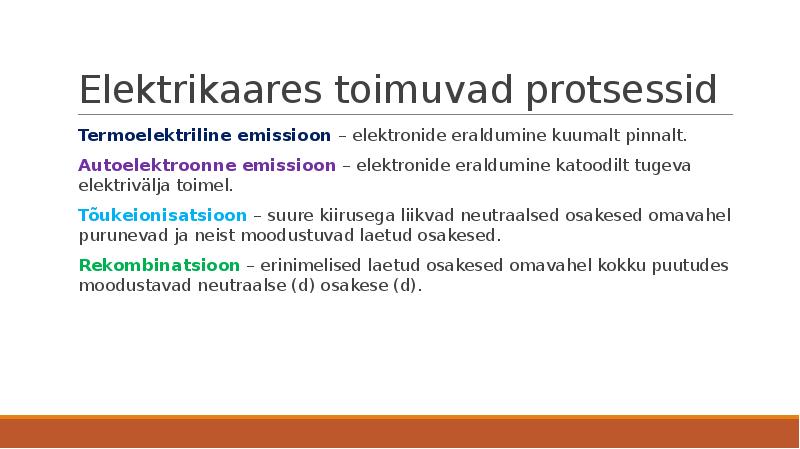

Elektrikaares toimuvad protsessid
Termoelektriline emissioon – elektronide eraldumine kuumalt pinnalt.
Autoelektroonne emissioon – elektronide eraldumine katoodilt tugeva
elektrivälja toimel.
Tõukeionisatsioon – suure kiirusega liikvad neutraalsed osakesed omavahel
purunevad ja neist moodustuvad laetud osakesed.
Rekombinatsioon – erinimelised laetud osakesed omavahel kokku puutudes
moodustavad neutraalse (d) osakese (d).

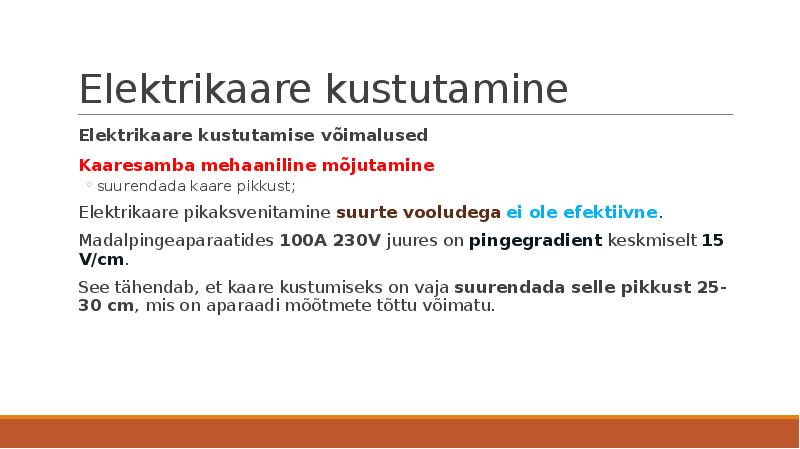

Elektrikaare kustutamine
Elektrikaare kustutamise võimalused
Kaaresamba mehaaniline mõjutamine◦ suurendada kaare pikkust;
Elektrikaare pikaksvenitamine
suurte vooludega ei ole efektiivne.
Madalpingeaparaatides
100A 230V juures on
pingegradient keskmiselt
15 V/cm.
See tähendab, et kaare kustumiseks on vaja
suurendada selle pikkust 25-30 cm, mis on aparaadi mõõtmete tõttu võimatu.

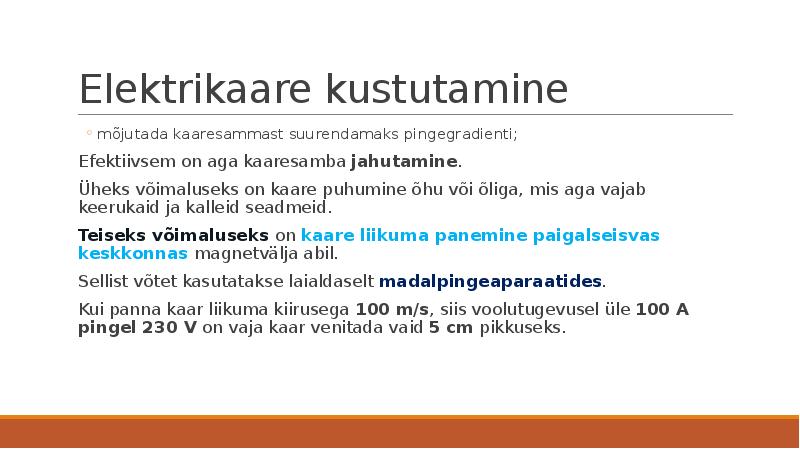

Elektrikaare kustutamine
◦ mõjutada kaaresammast suurendamaks pingegradienti;
Efektiivsem on aga kaaresamba
jahutamine.
Üheks võimaluseks on kaare puhumine õhu või õliga, mis aga vajab
keerukaid ja kalleid seadmeid.
Teiseks võimaluseks on
kaare liikuma panemine paigalseisvas keskkonnas magnetvälja abil.
Sellist võtet kasutatakse laialdaselt
madalpingeaparaatides.
Kui panna kaar liikuma kiirusega
100 m/s, siis voolutugevusel üle
100 A pingel 230 V on vaja kaar venitada vaid
5 cm pikkuseks .

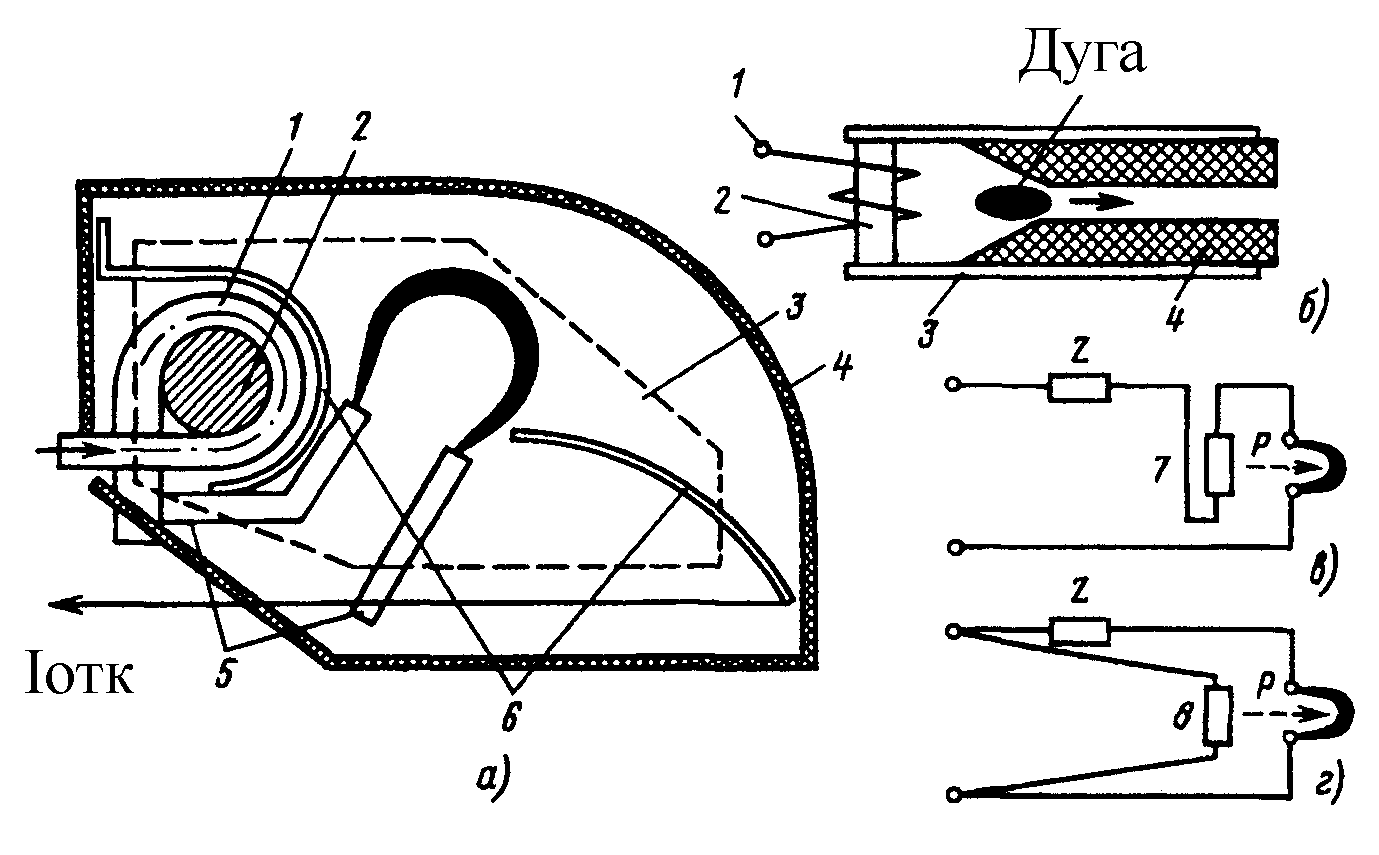

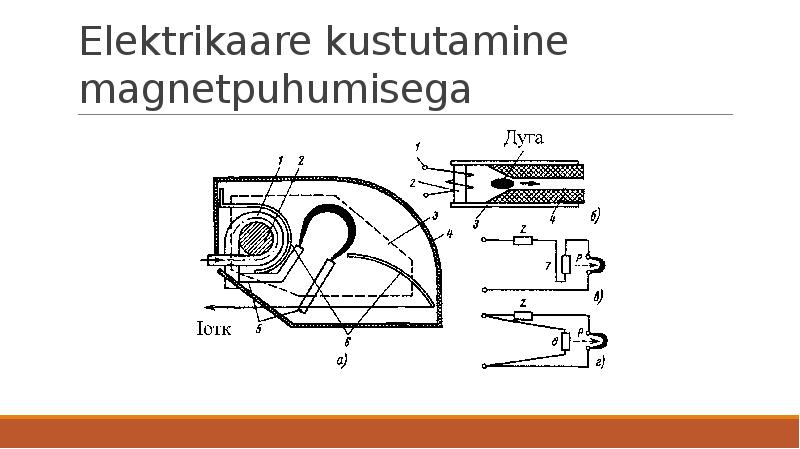

Elektrikaare kustutamine
magnetpuhumisega

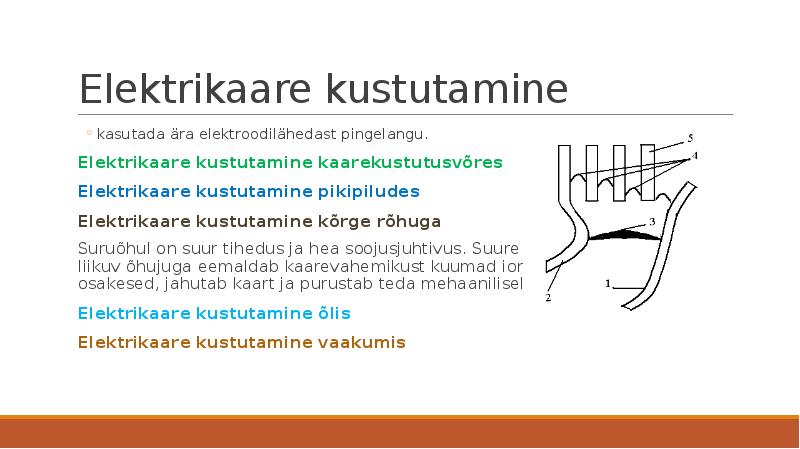

Elektrikaare kustutamine
◦ kasutada ära elektroodilähedast pingelangu.

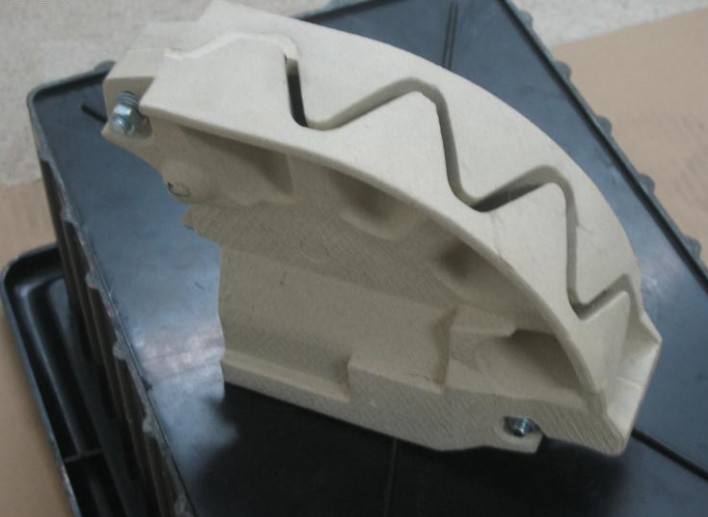

Elektrikaare kustutamine kaarekustutusvõres

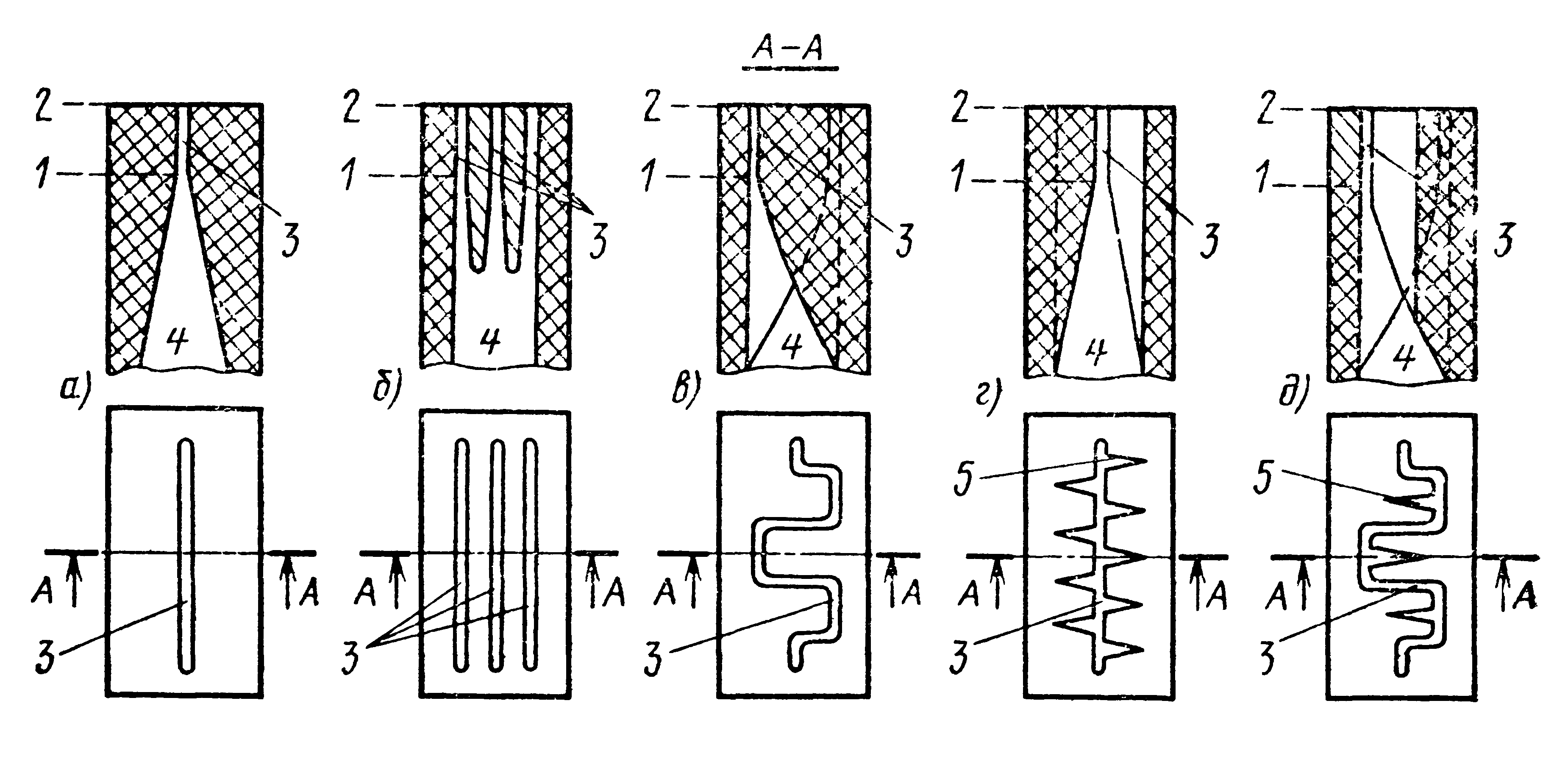

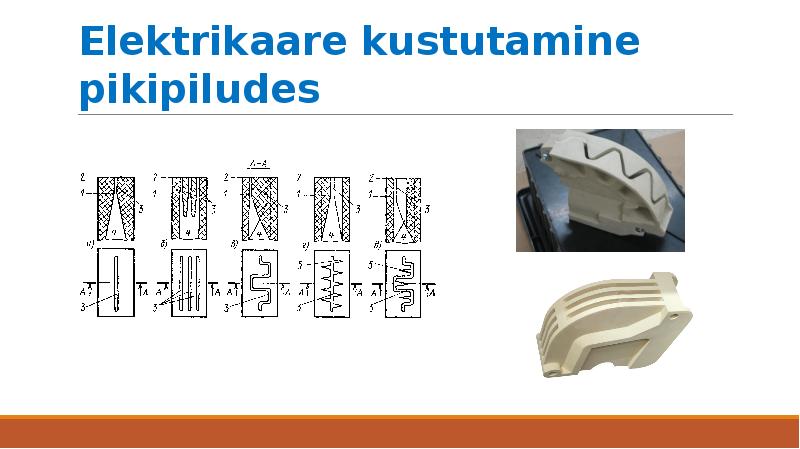

Elektrikaare kustutamine pikipiludes
Elektrikaare kustutamine kõrge rõhuga
Suruõhul on suur tihedus ja hea soojusjuhtivus. Suure kiirusega
liikuv õhujuga eemaldab kaarevahemikust kuumad ioniseeritud
osakesed, jahutab kaart ja purustab teda mehaaniliselt.

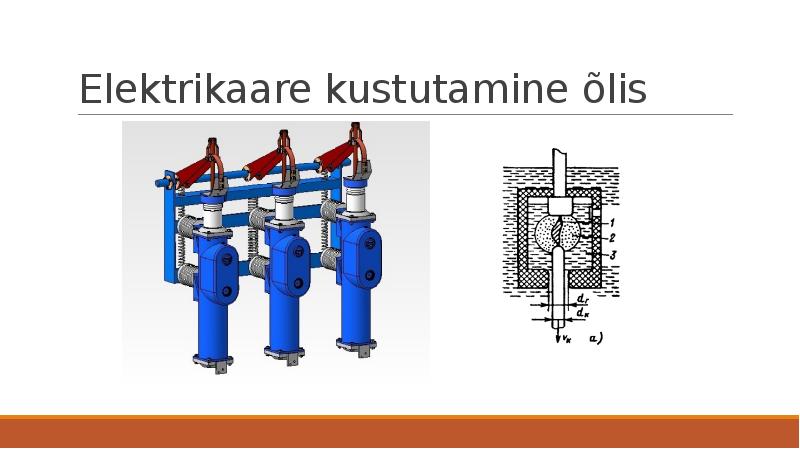

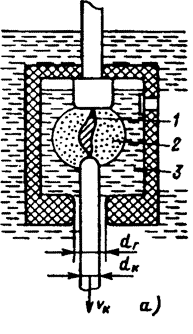

Elektrikaare kustutamine õlis

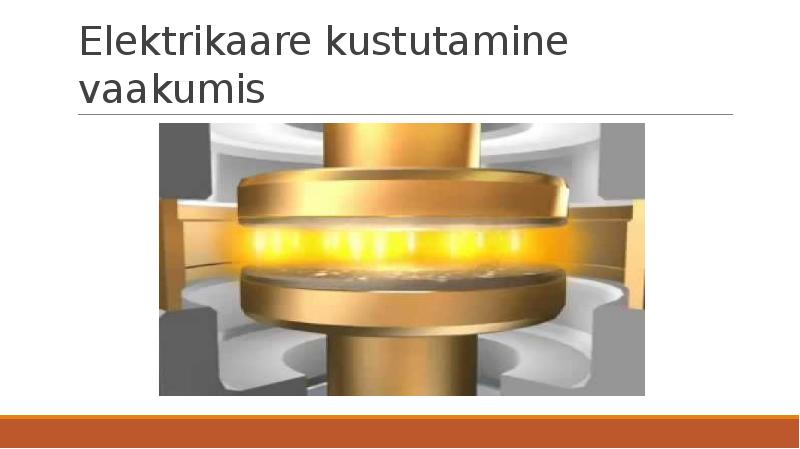

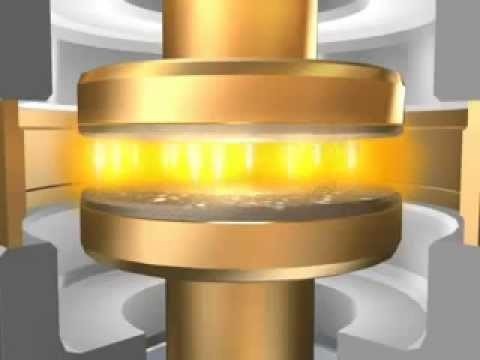

Elektrikaare kustutamine vaakumis
Elektrikaare kustutamine
pikipiludesElektrikaare kustutamine õlis
Elektrikaare kustutamine
vaakumis

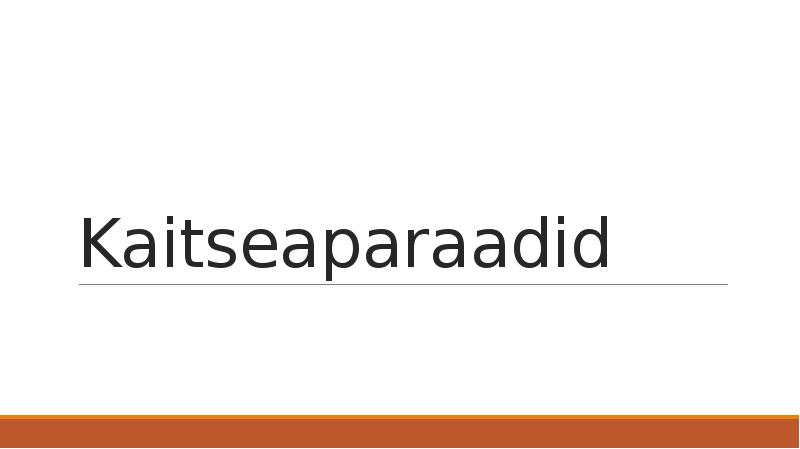

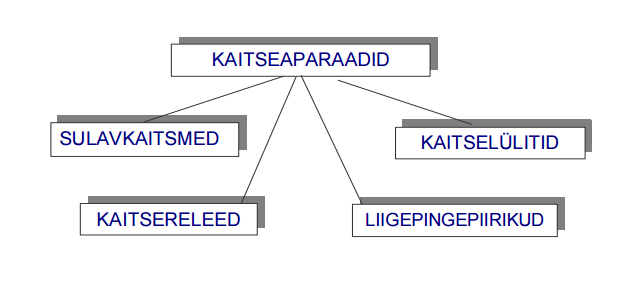

Kaitseaparaadid

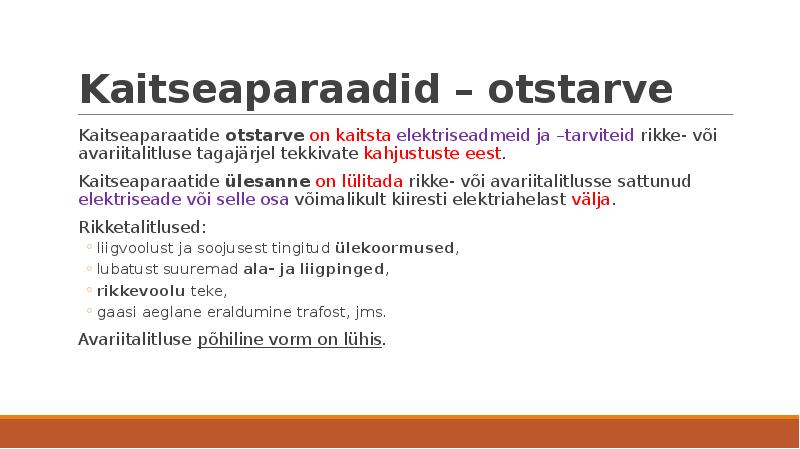

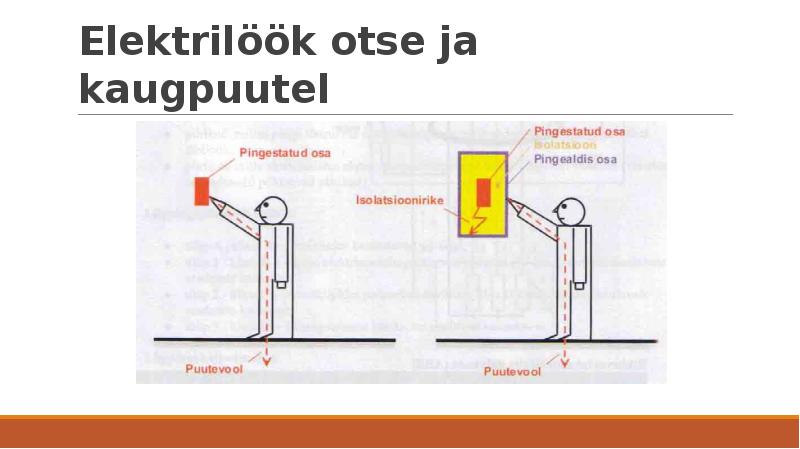

Kaitseaparaadid – otstarve Kaitseaparaatide
otstarve on kaitsta elektriseadmeid ja –tarviteid rikke- või
avariitalitluse tagajärjel tekkivate kahjustuste eest.
Kaitseaparaatide
ülesanne on lülitada rikke- või avariitalitlusse sattunud
elektriseade või selle osa võimalikult kiiresti elektriahelast välja.
Rikketalitlused:
◦ liigvoolust ja soojusest tingitud
ülekoormused,
◦ lubatust suuremad
ala- ja liigpinged,
◦
rikkevoolu teke,
◦ gaasi aeglane eraldumine trafost, jms.
Avariitalitluse põhiline vorm on lühis.

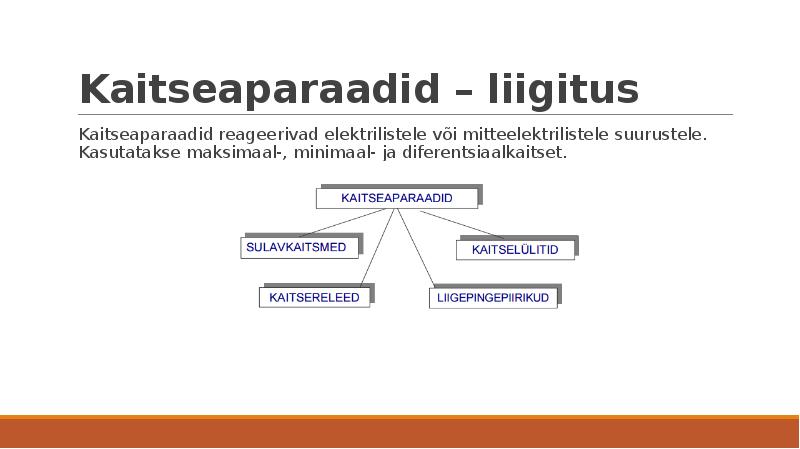

Kaitseaparaadid – liigitus Kaitseaparaadid reageerivad elektrilistele või mitteelektrilistele suurustele.
Kasutatakse
maksimaal -, minimaal- ja diferentsiaalkaitset.

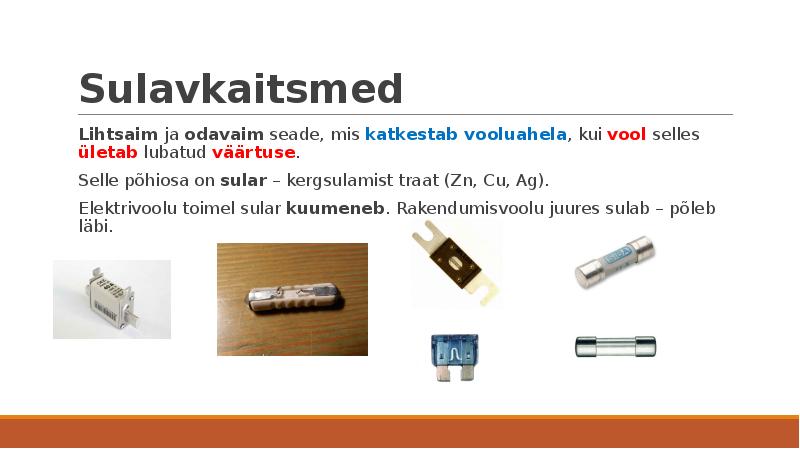

Sulavkaitsmed Lihtsaim ja
odavaim seade, mis
katkestab vooluahela , kui
vool selles
ületab lubatud
väärtuse.
Selle põhiosa on
sular – kergsulamist traat (Zn, Cu, Ag).
Elektrivoolu toimel sular
kuumeneb. Rakendumisvoolu juures sulab – põleb
läbi.

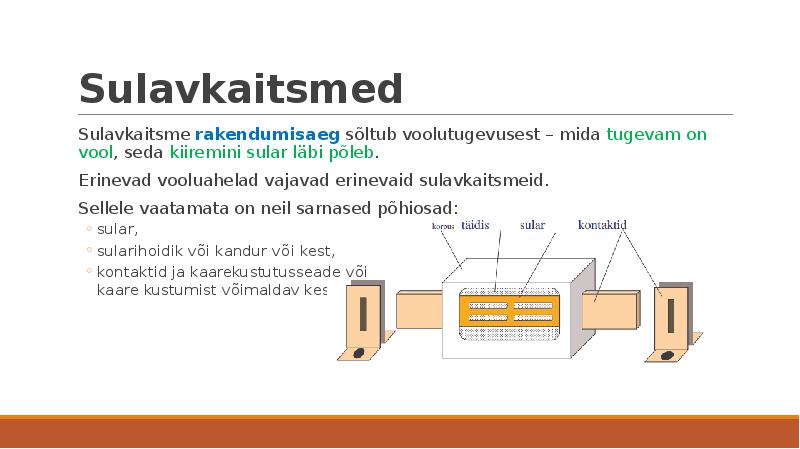

Sulavkaitsmed Sulavkaitsme
rakendumisaeg sõltub voolutugevusest – mida tugevam on
vool, seda kiiremini sular läbi põleb.
Erinevad vooluahelad vajavad erinevaid sulavkaitsmeid.
Sellele vaatamata on neil sarnased põhiosad:
◦ sular,
◦ sularihoidik või
kandur või kest,
◦ kontaktid ja kaarekustutusseade või
kaare kustumist võimaldav keskkond.

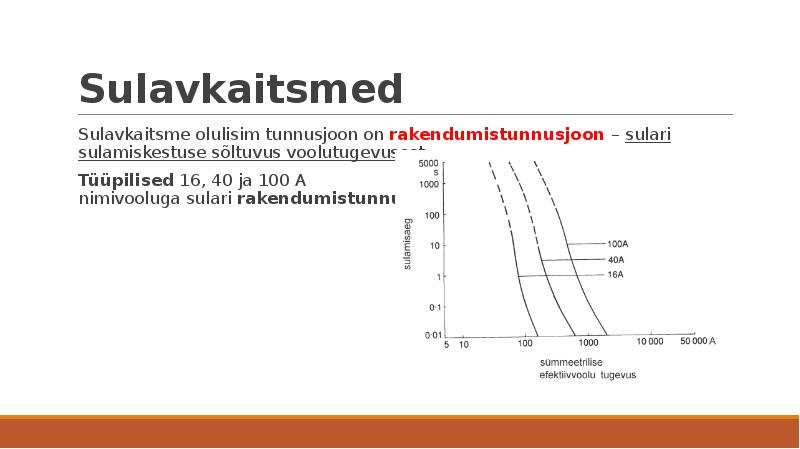

Sulavkaitsmed Sulavkaitsme olulisim
tunnusjoon on
rakendumistunnusjoon – sulari
sulamiskestuse sõltuvus voolutugevusest.

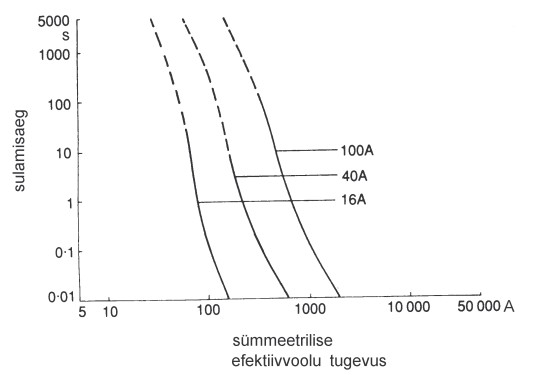

Tüüpilised 16, 40 ja 100 A
nimivooluga sulari

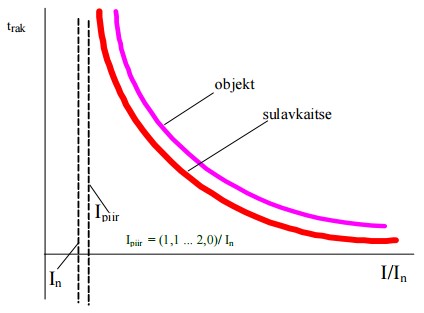

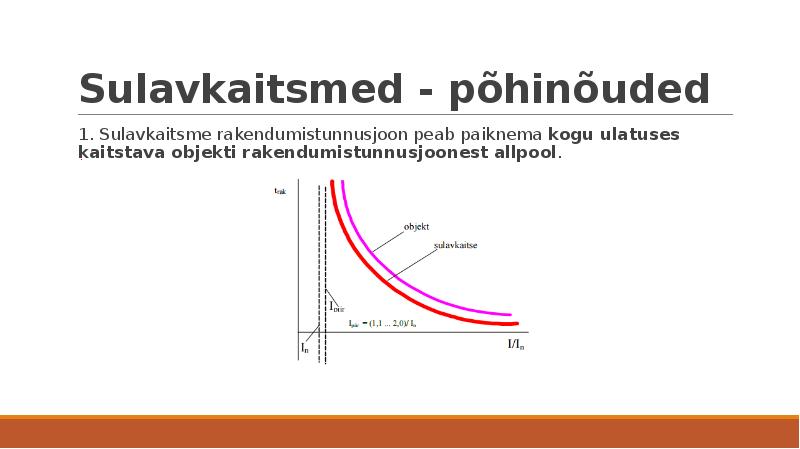

rakendumistunnusjooned.Sulavkaitsmed - põhinõuded 1. Sulavkaitsme rakendumistunnusjoon peab
paiknema kogu ulatuses kaitstava objekti rakendumistunnusjoonest allpool.

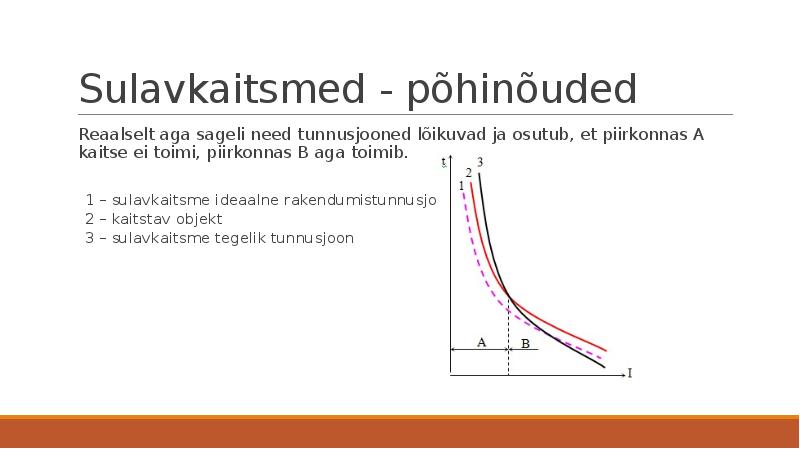

Sulavkaitsmed - põhinõuded
Reaalselt aga sageli need tunnusjooned lõikuvad ja osutub, et piirkonnas A
kaitse ei toimi, piirkonnas B aga toimib.
1 – sulavkaitsme ideaalne rakendumistunnusjoon
2 – kaitstav objekt
3 – sulavkaitsme tegelik tunnusjoon

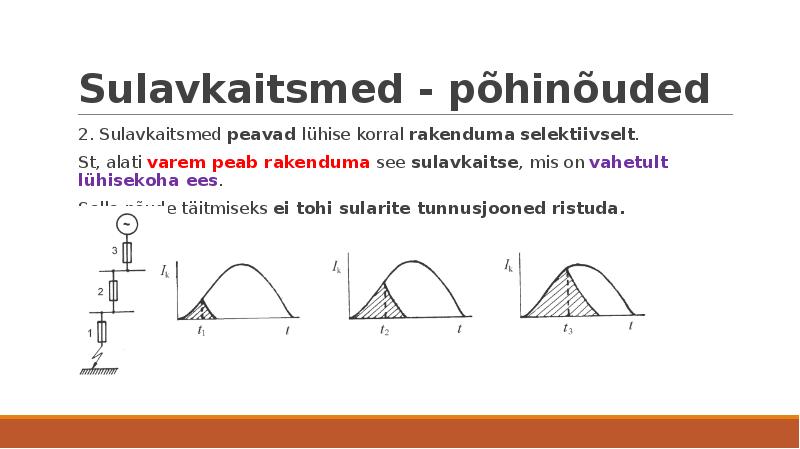

Sulavkaitsmed - põhinõuded 2. Sulavkaitsmed
peavad lühise korral
rakenduma selektiivselt.
St, alati
varem peab rakenduma see
sulavkaitse , mis on
vahetult lühisekoha ees.
Selle nõude täitmiseks

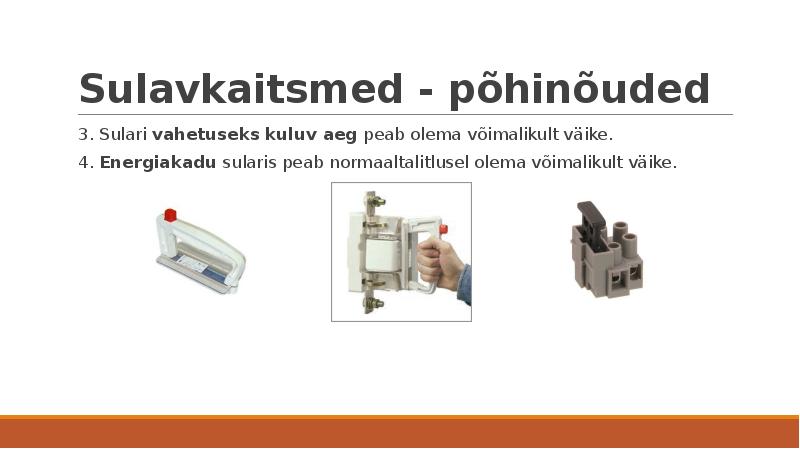

ei tohi sularite tunnusjooned ristuda . Sulavkaitsmed - põhinõuded 3. Sulari
vahetuseks kuluv aeg peab olema võimalikult väike.
4.
Energiakadu sularis peab normaaltalitlusel olema võimalikult väike.

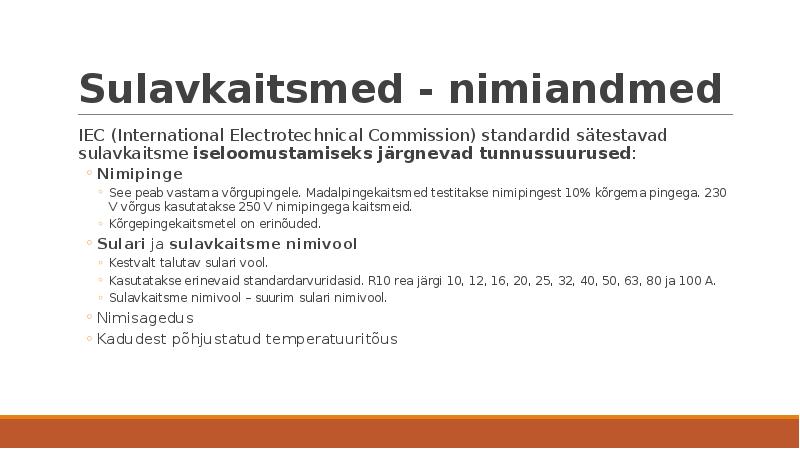

Sulavkaitsmed - nimiandmed IEC (International Electrotechnical Commission) standardid sätestavad
sulavkaitsme
iseloomustamiseks järgnevad tunnussuurused :
◦
Nimipinge ◦ See peab vastama võrgupingele. Madalpingekaitsmed
testitakse nimipingest 10% kõrgema pingega. 230
V võrgus kasutatakse 250 V nimipingega kaitsmeid.
◦ Kõrgepingekaitsmetel on erinõuded.
◦
Sulari ja
sulavkaitsme nimivool ◦ Kestvalt talutav sulari vool.
◦ Kasutatakse erinevaid standardarvuridasid. R10 rea järgi 10, 12, 16, 20, 25, 32, 40, 50, 63, 80 ja 100 A.
◦ Sulavkaitsme nimivool – suurim sulari nimivool.
◦ Nimisagedus
◦ Kadudest põhjustatud temperatuuritõus

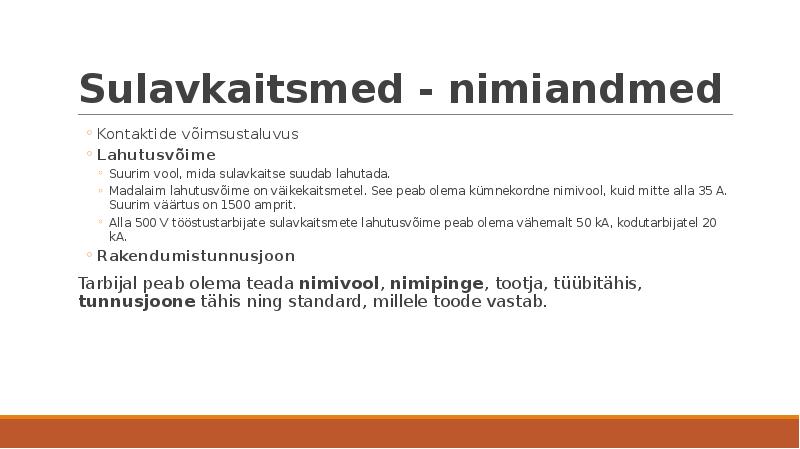

Sulavkaitsmed - nimiandmed◦ Kontaktide võimsustaluvus
◦
Lahutusvõime◦ Suurim vool, mida sulavkaitse suudab lahutada.
◦ Madalaim lahutusvõime on väikekaitsmetel. See peab olema kümnekordne nimivool, kuid mitte alla 35 A.
Suurim väärtus on 1500 amprit.
◦ Alla 500 V tööstustarbijate sulavkaitsmete lahutusvõime peab olema vähemalt 50 kA, kodutarbijatel 20
kA.
◦
Rakendumistunnusjoon Tarbijal peab olema teada
nimivool,
nimipinge, tootja, tüübitähis,
tunnusjoone tähis ning standard, millele toode vastab.

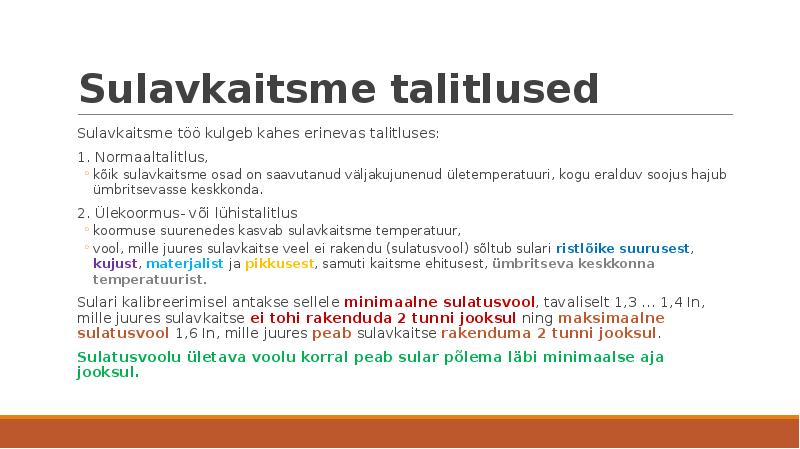

Sulavkaitsme talitlused Sulavkaitsme töö kulgeb kahes
erinevas talitluses:
1. Normaaltalitlus,
◦ kõik sulavkaitsme osad on saavutanud väljakujunenud ületemperatuuri, kogu eralduv
soojus hajub
ümbritsevasse keskkonda.
2. Ülekoormus- või lühistalitlus
◦ koormuse suurenedes kasvab sulavkaitsme temperatuur,
◦ vool, mille juures sulavkaitse veel ei rakendu (sulatusvool) sõltub sulari
ristlõike suurusest ,
kujust ,
materjalist ja
pikkusest, samuti
kaitsme ehitusest,
ümbritseva keskkonna
temperatuurist. Sulari kalibreerimisel antakse sellele
minimaalne sulatusvool, tavaliselt 1,3 … 1,4 In,
mille juures sulavkaitse
ei tohi rakenduda 2 tunni jooksul ning
maksimaalne sulatusvool 1,6 In, mille juures
peab sulavkaitse
rakenduma 2 tunni jooksul.
Sulatusvoolu ületava voolu korral peab sular põlema läbi minimaalse aja jooksul.Sulavkaitsmed Eelnevast saame järeldada, et

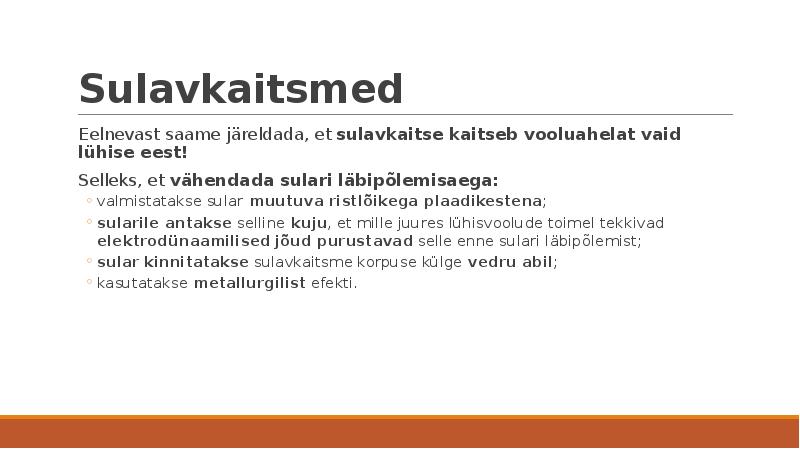

sulavkaitse kaitseb vooluahelat vaid lühise eest! Selleks, et
vähendada sulari läbipõlemisaega:◦ valmistatakse sular
muutuva ristlõikega plaadikestena;
◦
sularile antakse selline
kuju, et mille juures lühisvoolude toimel tekkivad
elektrodünaamilised jõud purustavad selle enne sulari läbipõlemist;
◦
sular kinnitatakse sulavkaitsme korpuse külge
vedru abil;
◦ kasutatakse
metallurgilist efekti.

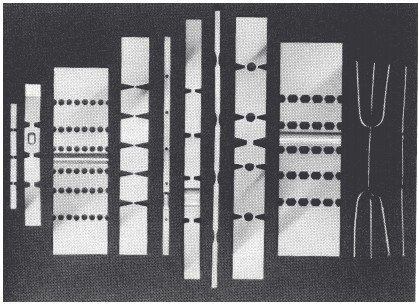

Sulavkaitsme rakendumisaja
lühendamine 1. Sulari
kohalik kitsenemine
Kitsaskohas on voolutihedus suurem ning eraldub
rohkem soojust.
Nimivoolu puhul jaotub soojus metalli
soojusjuhtivuse tõttu ümber ning kogu sular on praktiliselt
ühesuguse temperatuuriga. Suurema voolu puhul soojenevad kitsaskohad kiiremini
ning ainult osa soojust jõuab laiemasse ossa.
Sular põleb läbi ühe kitsaskoha lähedal.
Lühise puhul
kuumenevad kitsaskohad nii kiiresti, et soojusülekannet ei saa
arvestada ning sular
põleb läbi üheaegselt kõigis või mitmes kitsaskohas.

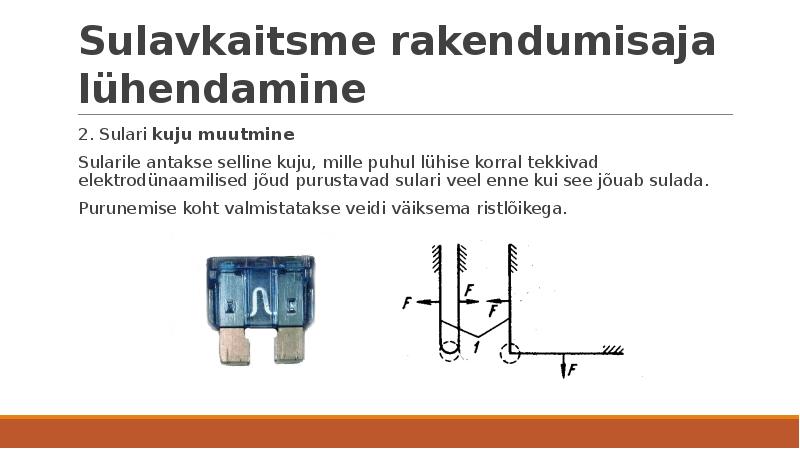

Sulavkaitsme rakendumisaja
lühendamine 2. Sulari
kuju muutmine
Sularile antakse selline kuju, mille puhul lühise korral tekkivad
elektrodünaamilised jõud purustavad sulari veel enne kui see jõuab sulada.
Purunemise koht valmistatakse veidi väiksema ristlõikega.

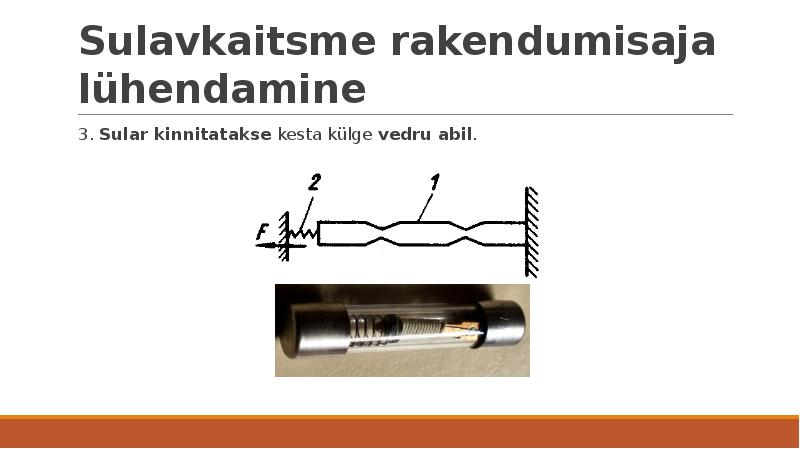

Sulavkaitsme rakendumisaja
lühendamine 3.
Sular kinnitatakse kesta külge
vedru abil.
Sulavkaitsme rakendumisaja

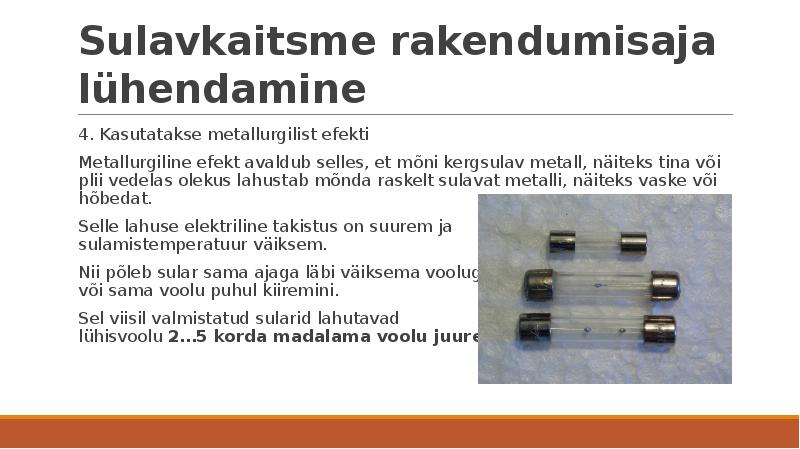

lühendamine 4. Kasutatakse metallurgilist efekti
Metallurgiline efekt avaldub selles, et mõni
kergsulav metall , näiteks tina või
plii vedelas olekus lahustab mõnda
raskelt sulavat metalli, näiteks vaske või
hõbedat.
Selle lahuse elektriline takistus on suurem ja
sulamistemperatuur väiksem.
Nii põleb sular sama
ajaga läbi väiksema vooluga
või sama voolu puhul kiiremini.
Sel viisil valmistatud sularid lahutavad
lühisvoolu
2…5 korda madalama voolu juures.

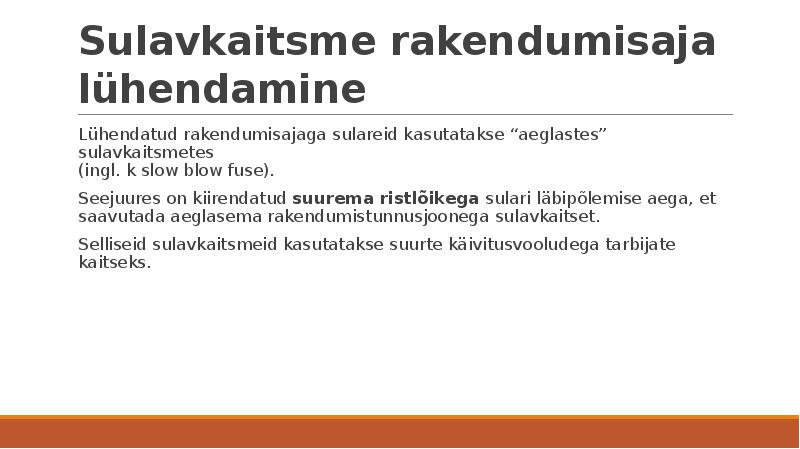

Sulavkaitsme rakendumisaja

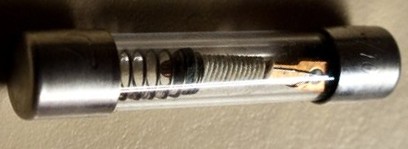

lühendamine Lühendatud rakendumisajaga sulareid kasutatakse “aeglastes”
sulavkaitsmetes
(ingl. k slow blow fuse).
Seejuures on kiirendatud
suurema ristlõikega sulari läbipõlemise aega, et
saavutada aeglasema rakendumistunnusjoonega sulavkaitset.
Selliseid sulavkaitsmeid kasutatakse suurte käivitusvooludega tarbijate
kaitseks.

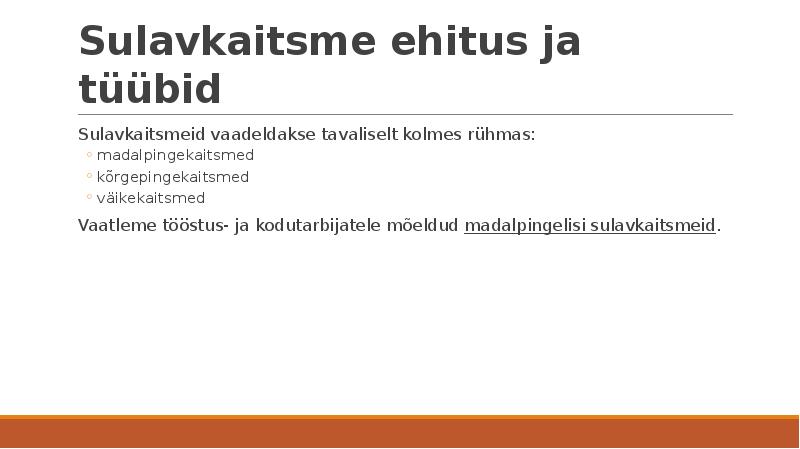

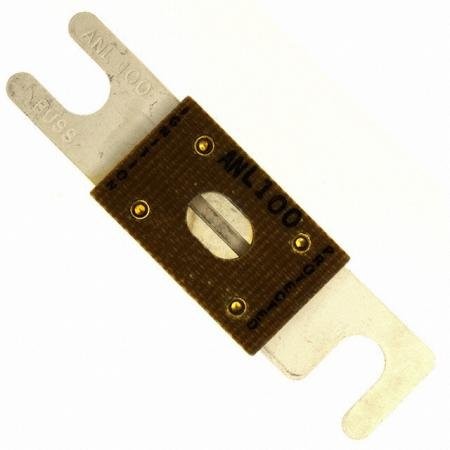

Sulavkaitsme ehitus ja
tüübid Sulavkaitsmeid vaadeldakse tavaliselt kolmes rühmas:
◦ madalpingekaitsmed
◦ kõrgepingekaitsmed
◦ väikekaitsmed
Vaatleme tööstus- ja kodutarbijatele mõeldud madalpingelisi sulavkaitsmeid.

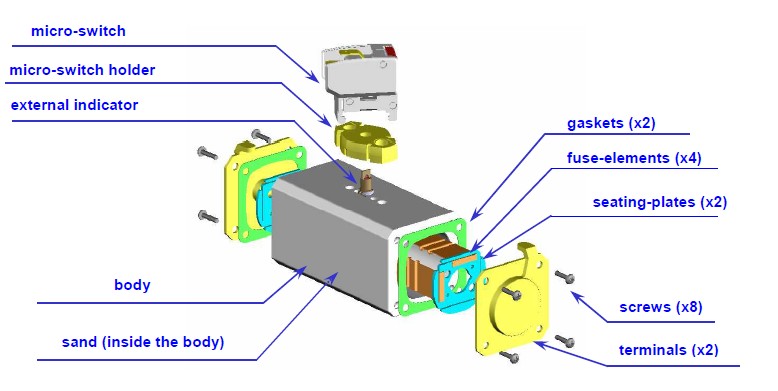

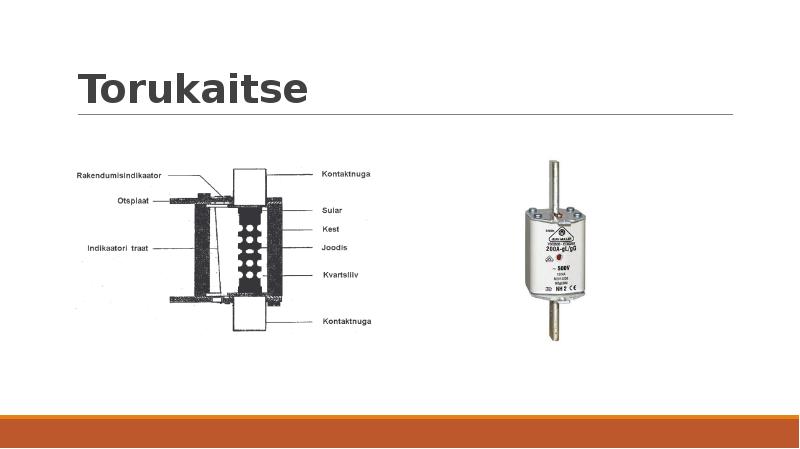

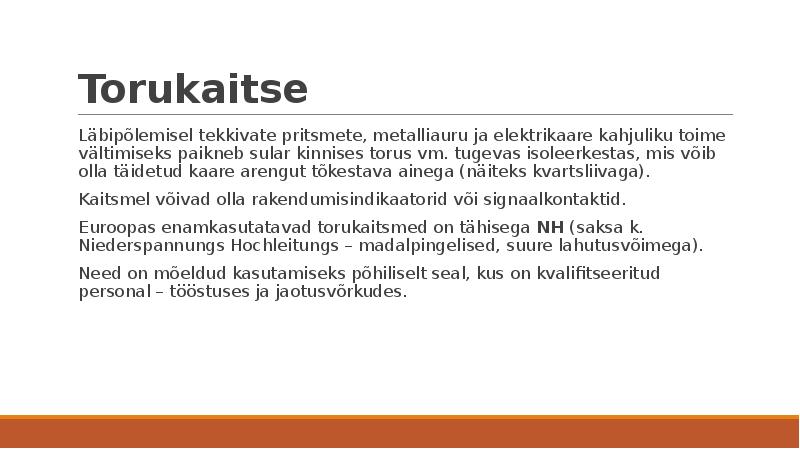

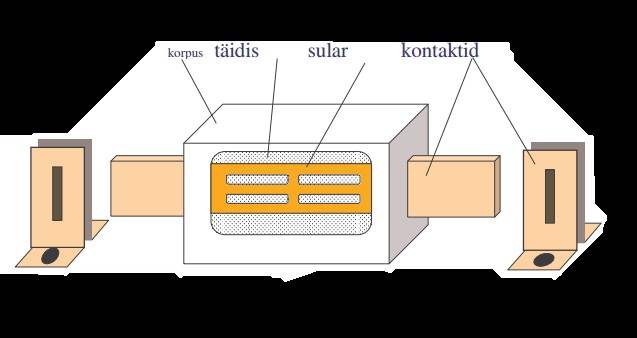

Torukaitse Läbipõlemisel tekkivate pritsmete, metalliauru ja elektrikaare kahjuliku toime
vältimiseks paikneb sular kinnises torus vm. tugevas isoleerkestas, mis võib
olla täidetud kaare arengut tõkestava ainega (näiteks kvartsliivaga).
Kaitsmel võivad olla rakendumisindikaatorid või signaalkontaktid.
Euroopas
enamkasutatavad torukaitsmed on tähisega
NH (saksa k.
Niederspannungs Hochleitungs – madalpingelised, suure lahutusvõimega).
Need on mõeldud kasutamiseks põhiliselt seal, kus on kvalifitseeritud
personal – tööstuses ja jaotusvõrkudes.

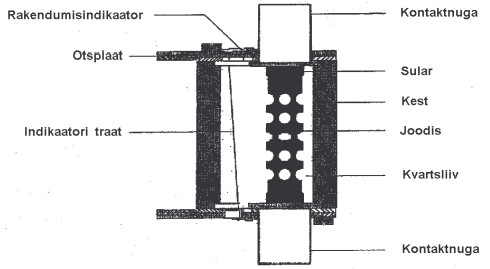

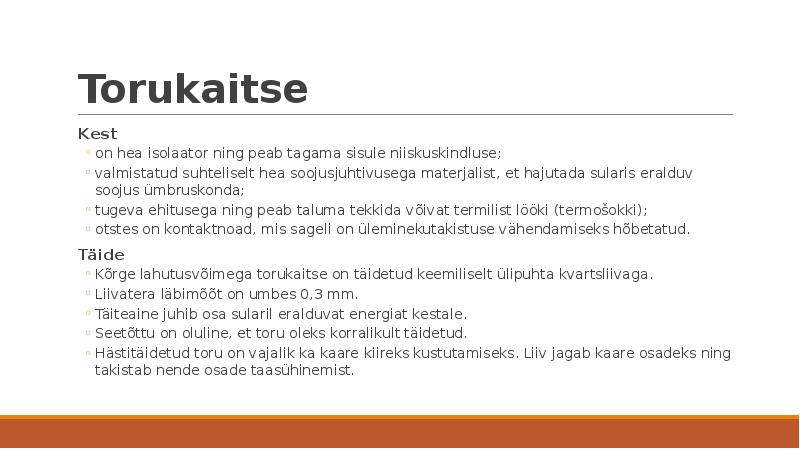

TorukaitseTorukaitse Kest◦ on hea
isolaator ning peab tagama
sisule niiskuskindluse;
◦ valmistatud suhteliselt hea soojusjuhtivusega materjalist, et hajutada sularis eralduv
soojus ümbruskonda;
◦ tugeva ehitusega ning peab taluma tekkida võivat termilist lööki (termošokki);
◦
otstes on kontaktnoad, mis sageli on üleminekutakistuse vähendamiseks hõbetatud.
Täide◦ Kõrge lahutusvõimega torukaitse on täidetud keemiliselt ülipuhta kvartsliivaga.
◦ Liivatera läbimõõt on umbes 0,3 mm.
◦ Täiteaine juhib osa sularil eralduvat energiat kestale.
◦ Seetõttu on oluline, et toru oleks korralikult täidetud.
◦ Hästitäidetud toru on vajalik ka kaare
kiireks kustutamiseks. Liiv
jagab kaare
osadeks ning
takistab nende osade taasühinemist.

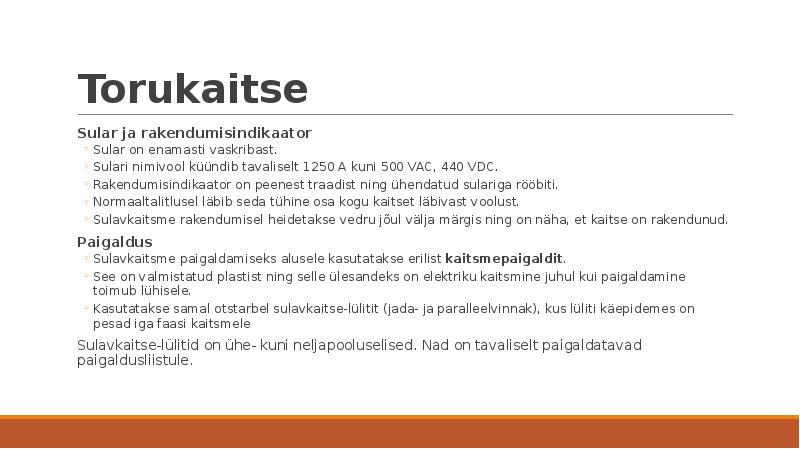

Torukaitse Sular ja rakendumisindikaator◦ Sular on enamasti vaskribast.
◦ Sulari nimivool küündib tavaliselt
1250 A kuni 500 VAC, 440 VDC.
◦ Rakendumisindikaator on peenest traadist ning ühendatud sulariga rööbiti.
◦ Normaaltalitlusel läbib seda tühine osa kogu kaitset läbivast voolust.
◦ Sulavkaitsme rakendumisel heidetakse vedru jõul välja märgis ning on näha, et kaitse on rakendunud.

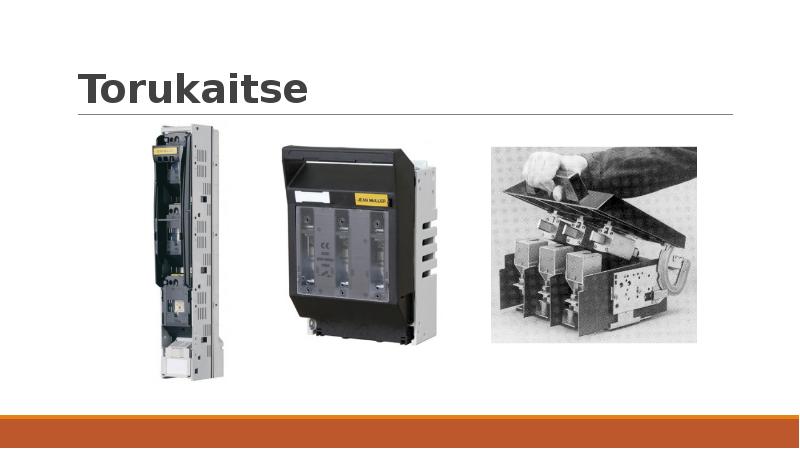

Paigaldus◦ Sulavkaitsme paigaldamiseks alusele kasutatakse erilist
kaitsmepaigaldit.
◦ See on valmistatud plastist ning selle ülesandeks on elektriku kaitsmine juhul kui paigaldamine
toimub lühisele.

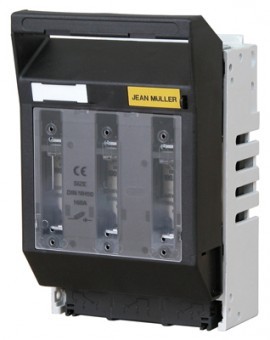

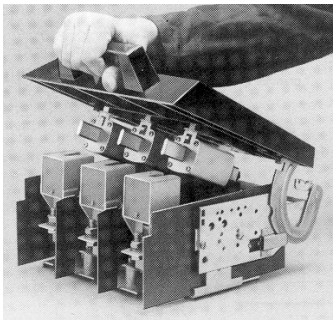

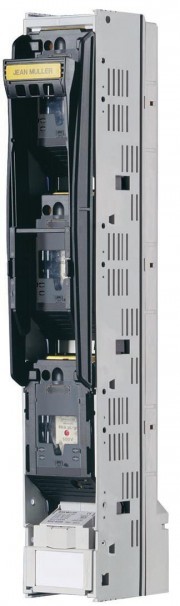

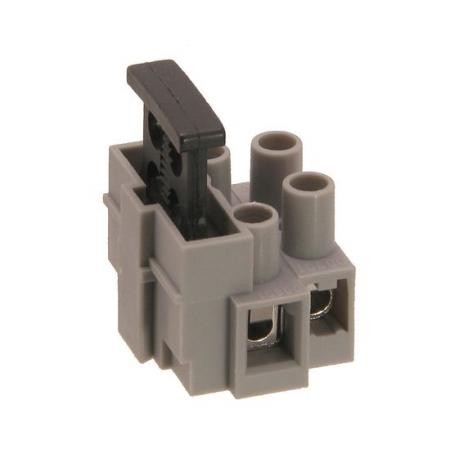

◦ Kasutatakse samal otstarbel sulavkaitse-lülitit (jada- ja paralleelvinnak), kus lüliti käepidemes on
pesad iga faasi kaitsmele
Sulavkaitse-lülitid on ühe- kuni neljapooluselised. Nad on tavaliselt paigaldatavad
paigaldusliistule.

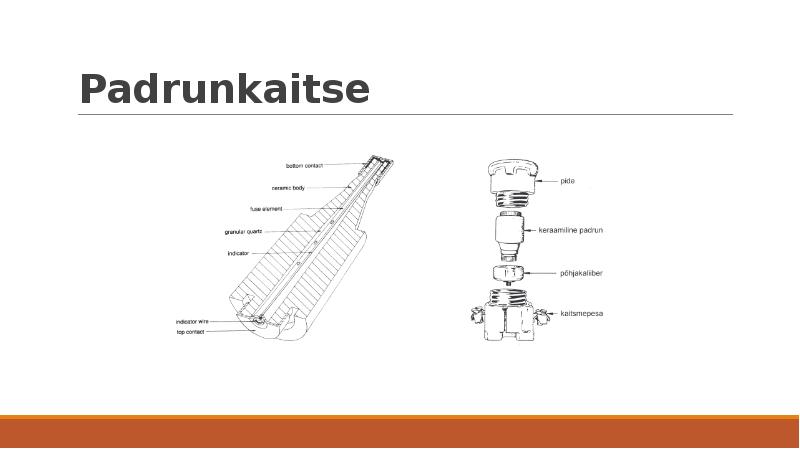

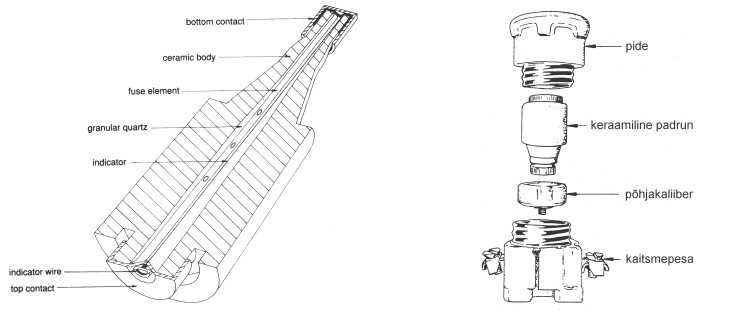

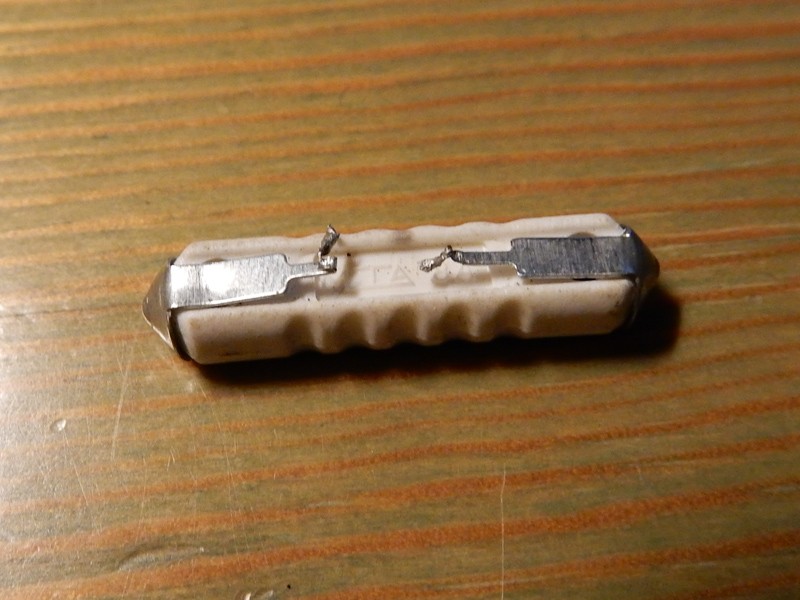

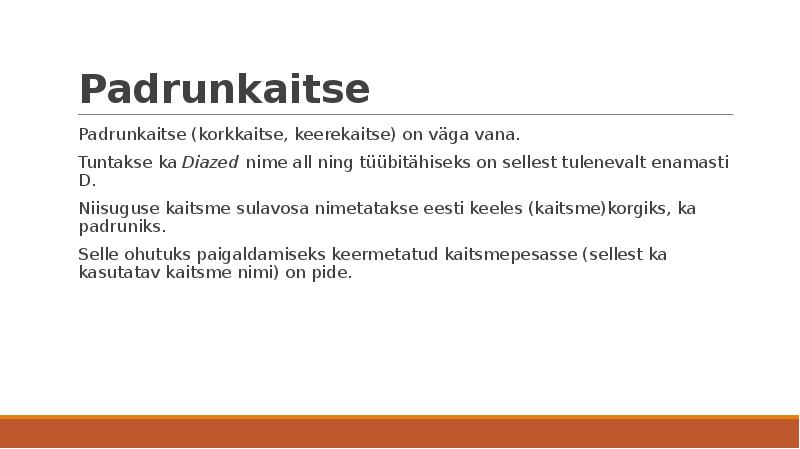

TorukaitsePadrunkaitse Padrunkaitse (korkkaitse, keerekaitse) on väga vana.
Tuntakse ka
Diazed nime all ning tüübitähiseks on sellest tulenevalt enamasti
D.
Niisuguse kaitsme sulavosa nimetatakse eesti keeles (kaitsme)korgiks, ka
padruniks.
Selle ohutuks paigaldamiseks keermetatud kaitsmepesasse (sellest ka
kasutatav kaitsme nimi) on
pide .

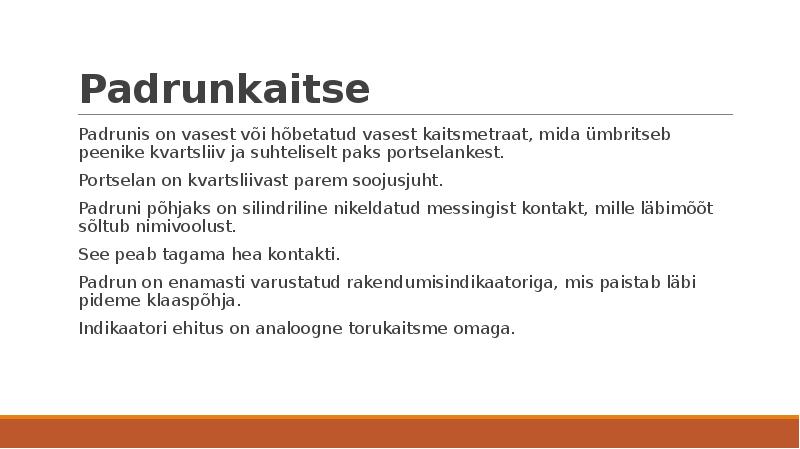

Padrunkaitse Padrunkaitse Padrunis on
vasest või hõbetatud vasest kaitsmetraat, mida ümbritseb
peenike kvartsliiv ja suhteliselt paks portselankest.
Portselan on kvartsliivast parem
soojusjuht .
Padruni põhjaks on silindriline nikeldatud messingist kontakt, mille läbimõõt
sõltub nimivoolust.
See peab tagama hea kontakti.
Padrun on enamasti varustatud rakendumisindikaatoriga, mis paistab läbi
pideme klaaspõhja.
Indikaatori ehitus on
analoogne torukaitsme
omaga .

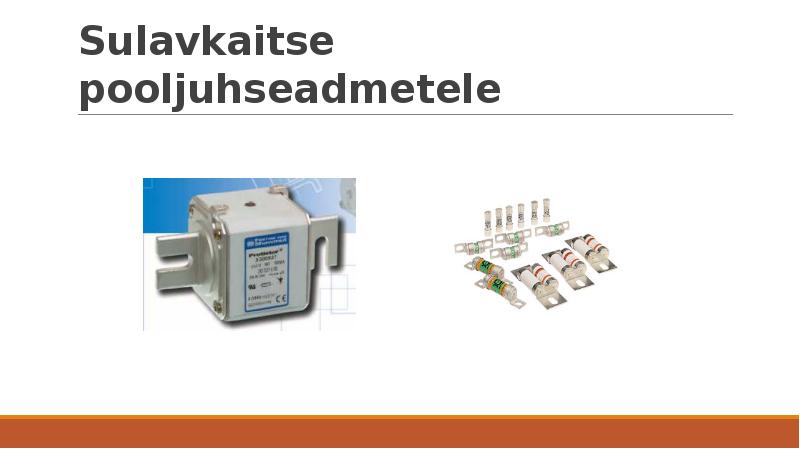

Sulavkaitse pooljuhseadmetele
Tavalised lühisekaitseseadmed
pooljuhtide kaitseks ei sobi. Joonisel on
dioodi või türistori taluvuspiiriga (b) võrdlevalt kujutatud kaitselüliti (a) ja
sulavkaitsme (c) rakendumistunnusjooned.
Nende lõikumine näitab nende sobimatust.
Pooljuht enamasti ei talu temperatuuri üle 125 °C
ning ta tuleb 50 Hz sageduse puhul välja lülitada 10 ms jooksul.

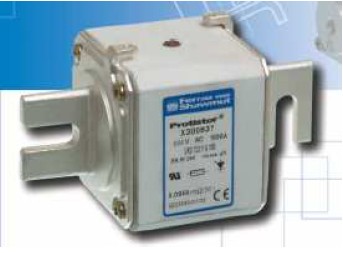

Pooljuhitde kaitseks kasutatakse väga lühikese rakendumisajaga
torukaitsmeid.
Väliselt eristuvad pooljuhtidele mõeldud torukaitsmed oma
oluliselt lühema toru poolest.
Kontaktid on varustatud poldiavadega.

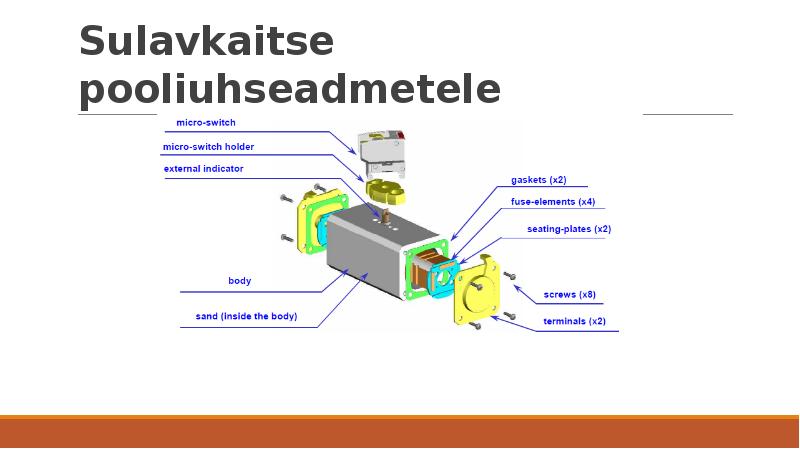

Sulavkaitse pooljuhseadmeteleSulavkaitse

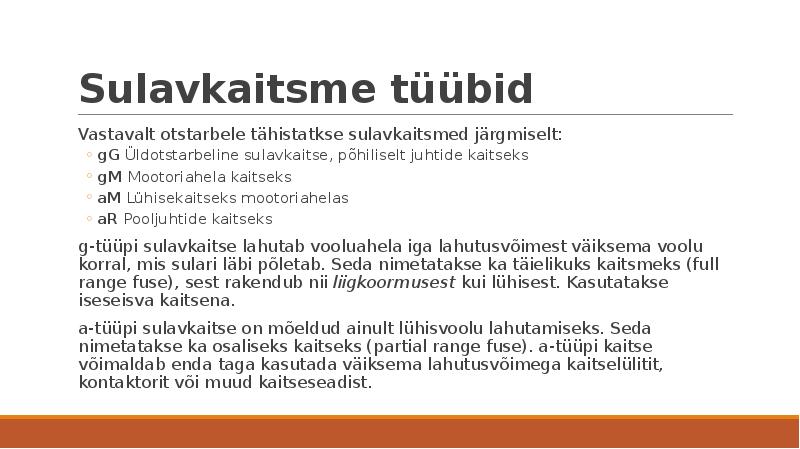

pooljuhseadmeteleSulavkaitsme tüübid Vastavalt otstarbele tähistatkse sulavkaitsmed järgmiselt:
◦
gG Üldotstarbeline sulavkaitse, põhiliselt juhtide kaitseks
◦
gM Mootoriahela kaitseks
◦
aM Lühisekaitseks mootoriahelas
◦
aR Pooljuhtide kaitseks
g-tüüpi sulavkaitse lahutab vooluahela iga lahutusvõimest väiksema voolu
korral, mis sulari läbi põletab. Seda nimetatakse ka täielikuks kaitsmeks (
full range fuse), sest rakendub nii
liigkoormusest kui lühisest. Kasutatakse
iseseisva kaitsena.
a-tüüpi sulavkaitse on mõeldud ainult lühisvoolu lahutamiseks. Seda
nimetatakse ka osaliseks kaitseks (partial range fuse). a-tüüpi kaitse
võimaldab enda taga kasutada väiksema lahutusvõimega kaitselülitit,
kontaktorit või muud kaitseseadist.

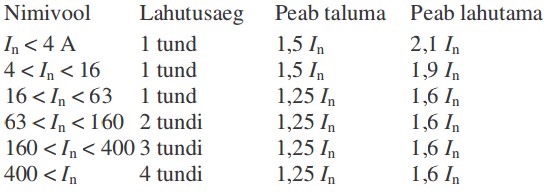

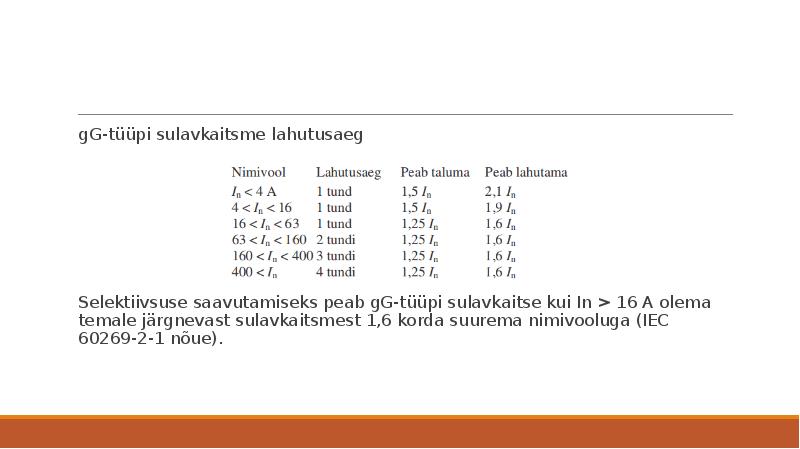

gG-tüüpi sulavkaitsme lahutusaeg
Selektiivsuse saavutamiseks peab gG-tüüpi sulavkaitse kui In > 16 A olema
temale järgnevast sulavkaitsmest 1,6 korda suurema nimivooluga (IEC
60269-2-1 nõue).

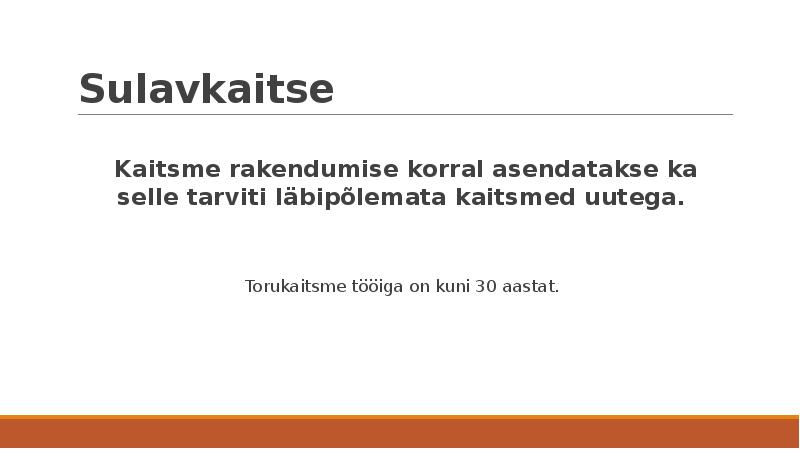

Sulavkaitse Kaitsme rakendumise korral asendatakse ka selle tarviti läbipõlemata kaitsmed uutega. Torukaitsme tööiga on kuni 30 aastat.

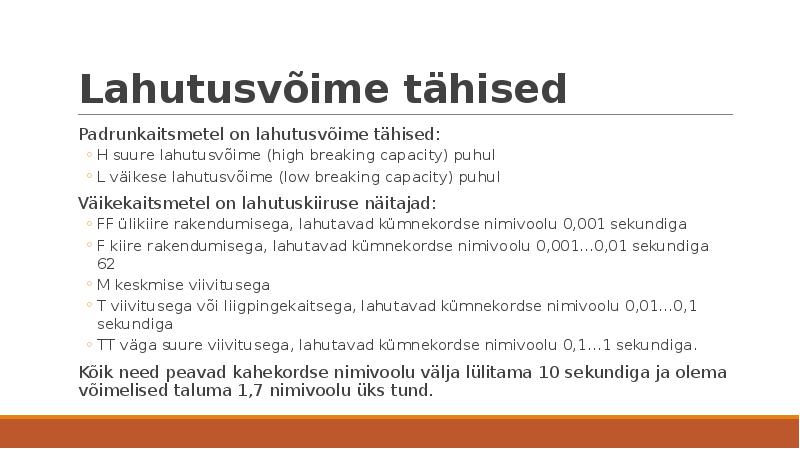

Lahutusvõime tähised Padrunkaitsmetel on lahutusvõime tähised:
◦ H suure lahutusvõime (high breaking
capacity ) puhul
◦ L väikese lahutusvõime (low breaking capacity) puhul

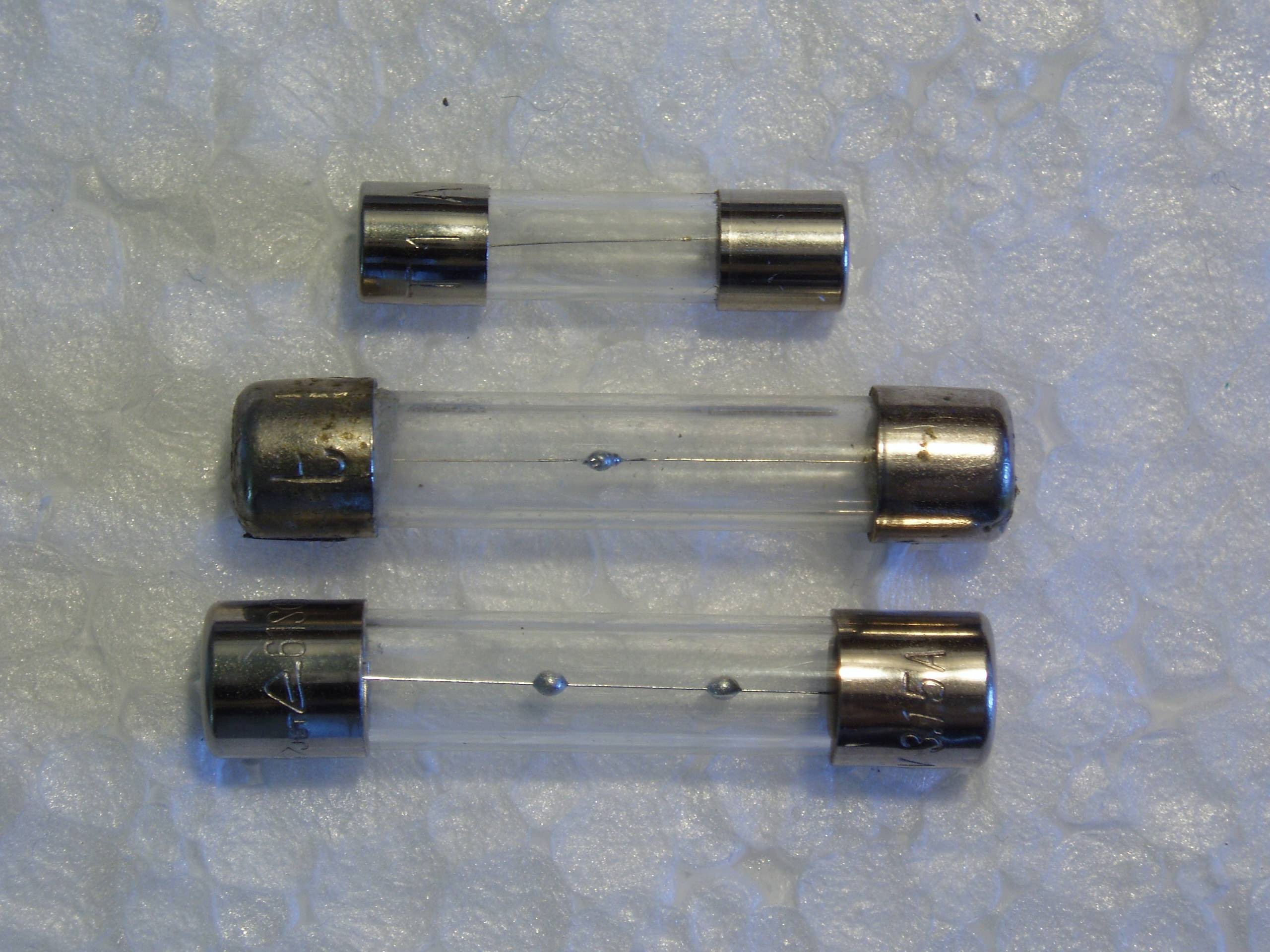

Väikekaitsmetel on lahutuskiiruse näitajad:
◦ FF ülikiire rakendumisega, lahutavad kümnekordse nimivoolu 0,001
sekundiga ◦ F kiire rakendumisega, lahutavad kümnekordse nimivoolu 0,001…0,01 sekundiga
62
◦ M keskmise viivitusega
◦ T viivitusega või liigpingekaitsega, lahutavad kümnekordse nimivoolu 0,01…0,1
sekundiga
◦ TT väga suure viivitusega, lahutavad kümnekordse nimivoolu 0,1…1 sekundiga.
Kõik need peavad kahekordse nimivoolu välja lülitama 10 sekundiga ja olema
võimelised taluma 1,7 nimivoolu üks tund.

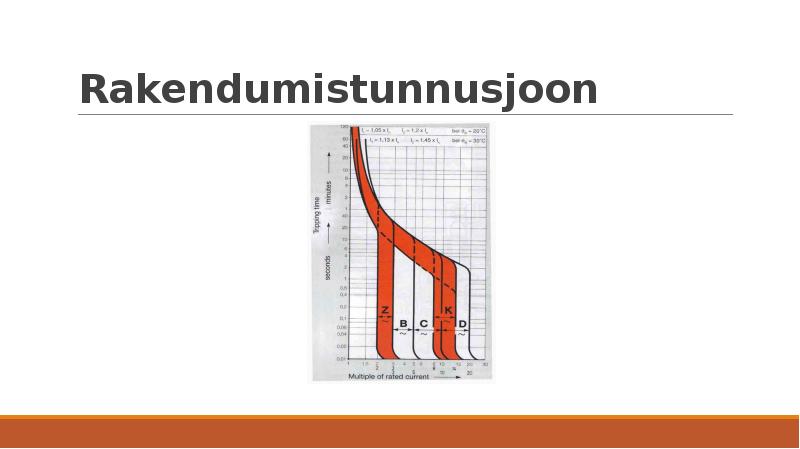

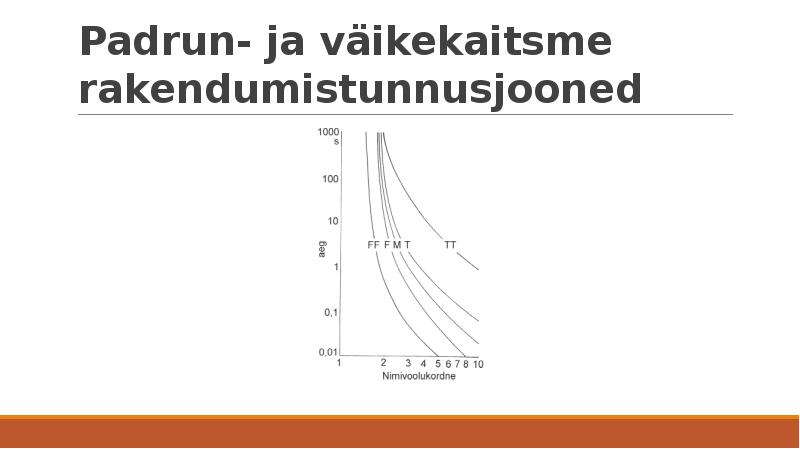

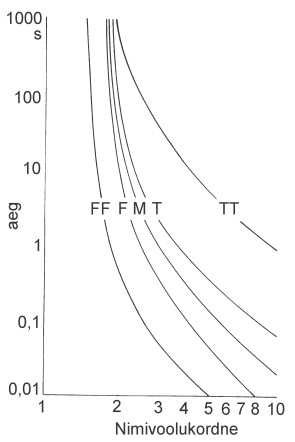

Padrun- ja väikekaitsme

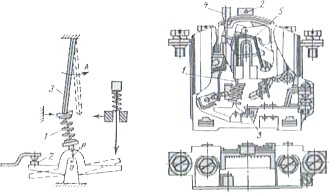

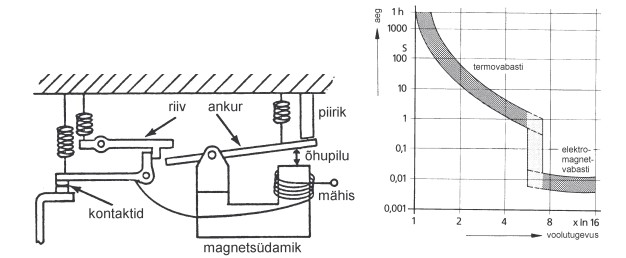

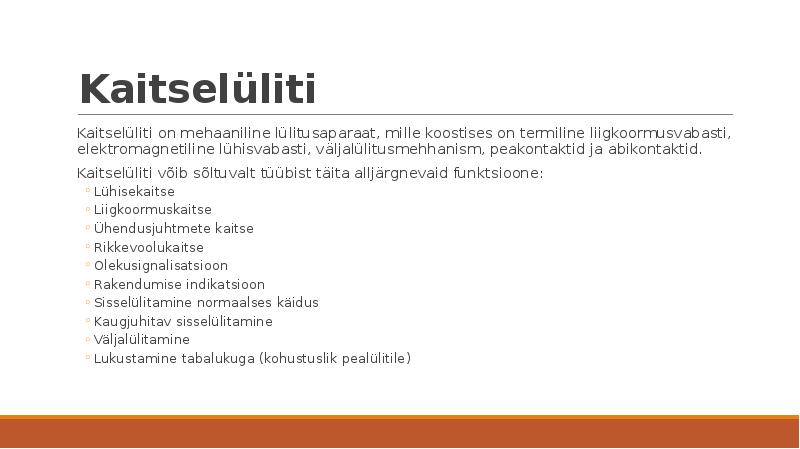

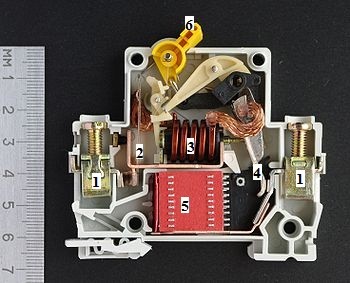

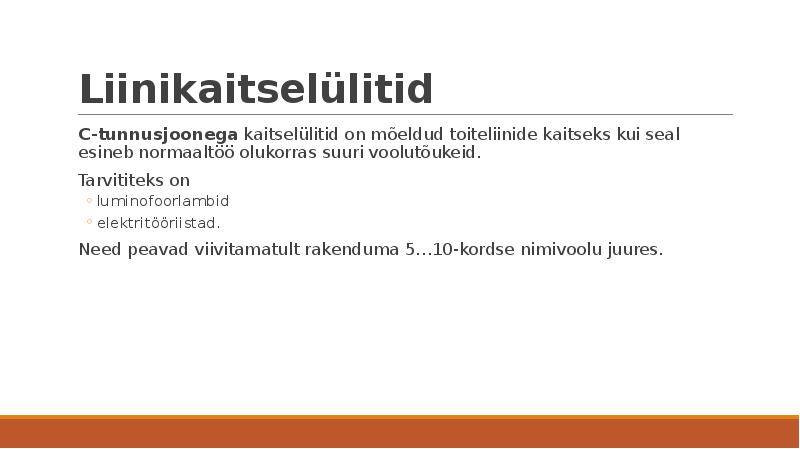

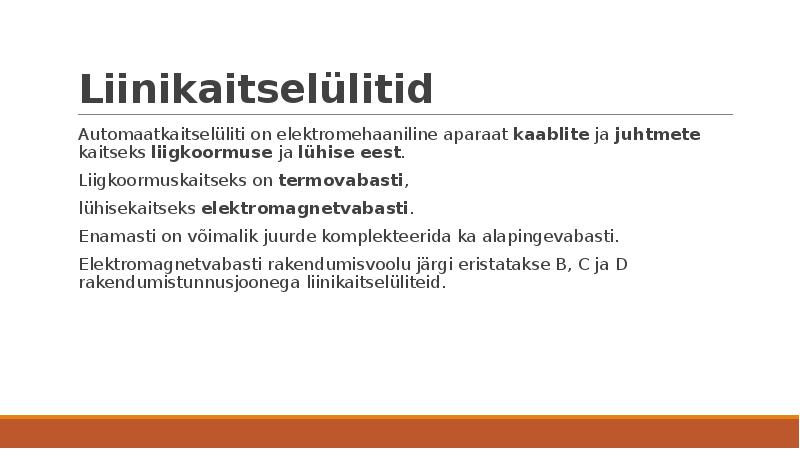

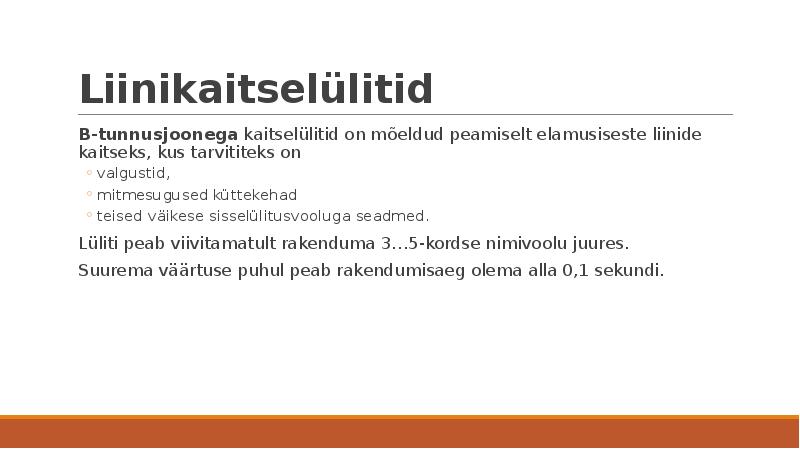

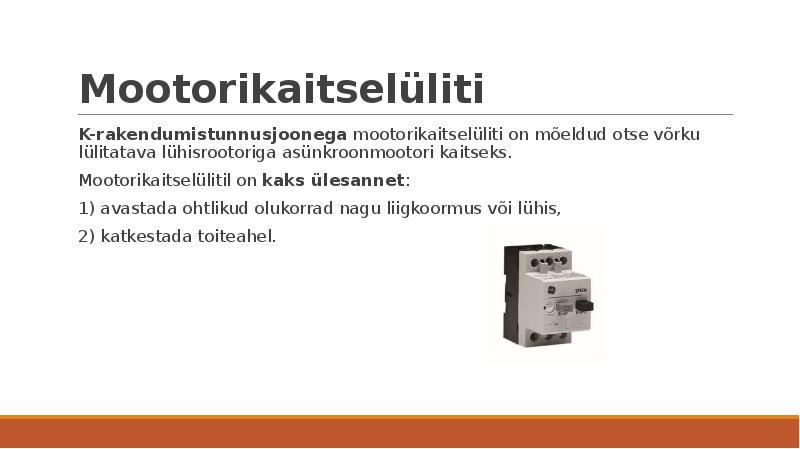

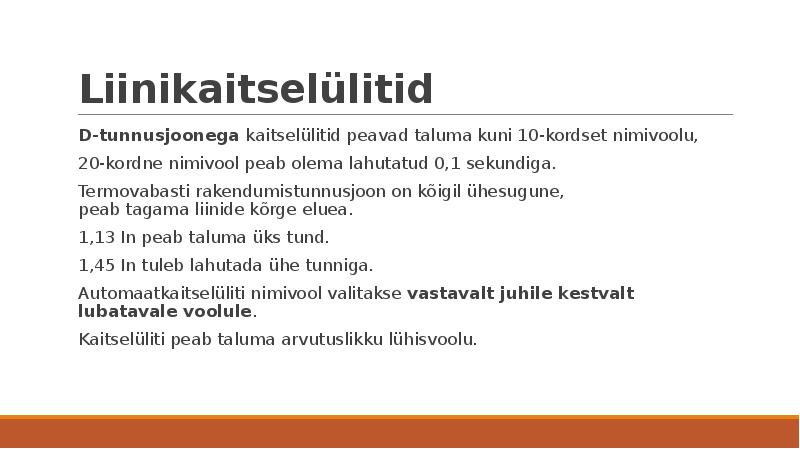

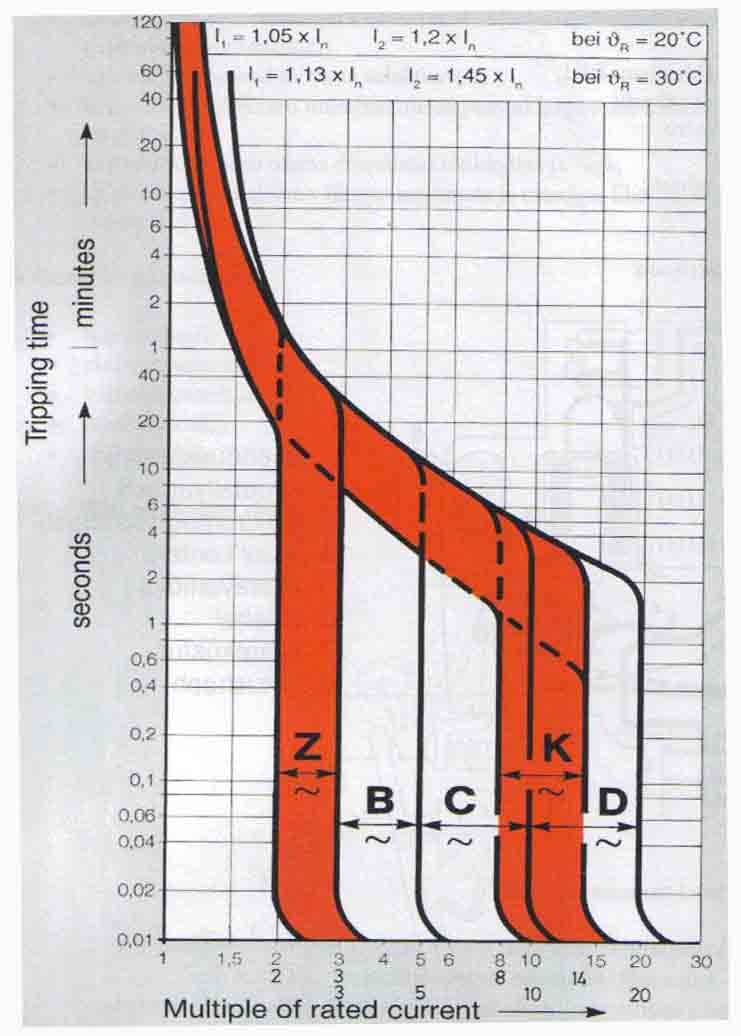

rakendumistunnusjoonedKaitselüliti Kaitselüliti on mehaaniline lülitusaparaat, mille koostises on
termiline liigkoormusvabasti,

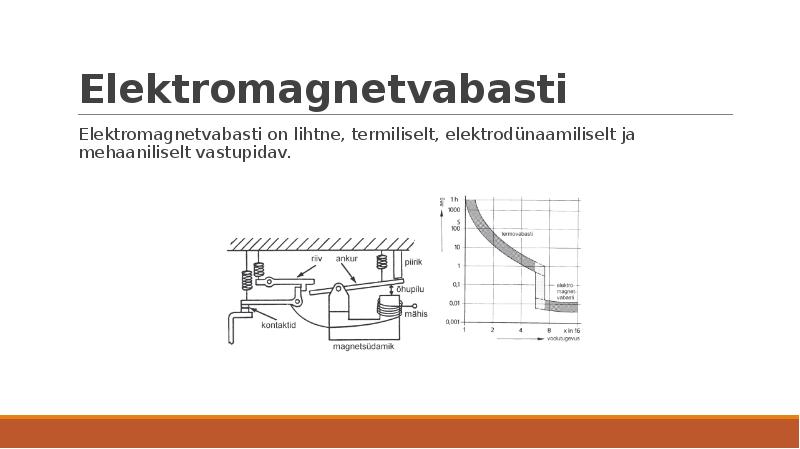

elektromagnetiline lühisvabasti, väljalülitusmehhanism,
peakontaktid ja abikontaktid.

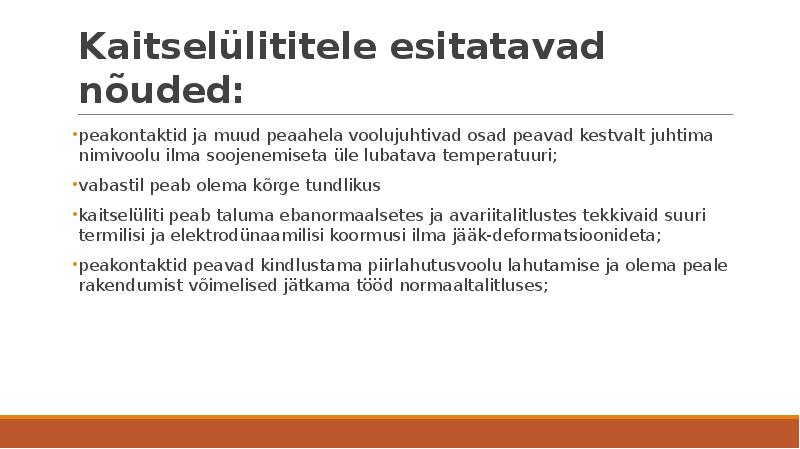

Kaitselüliti võib sõltuvalt tüübist täita alljärgnevaid funktsioone:
◦ Lühisekaitse
◦ Liigkoormuskaitse
◦ Ühendusjuhtmete kaitse

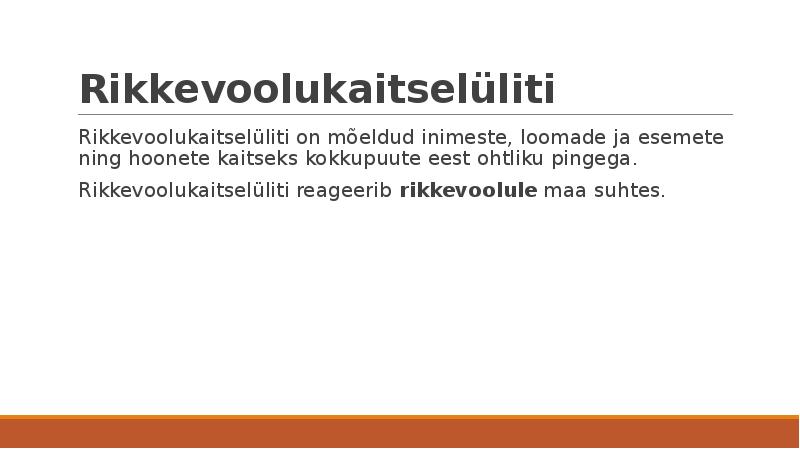

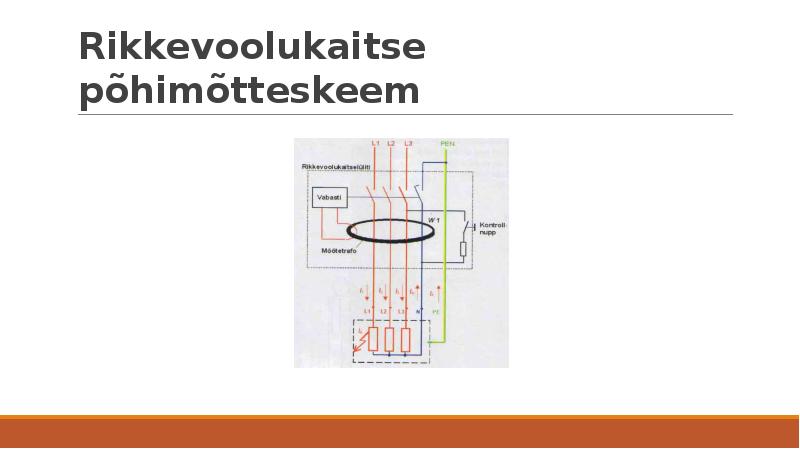

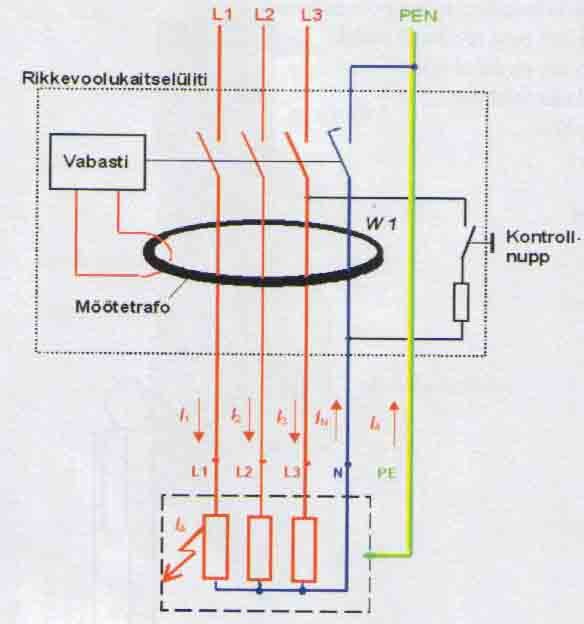

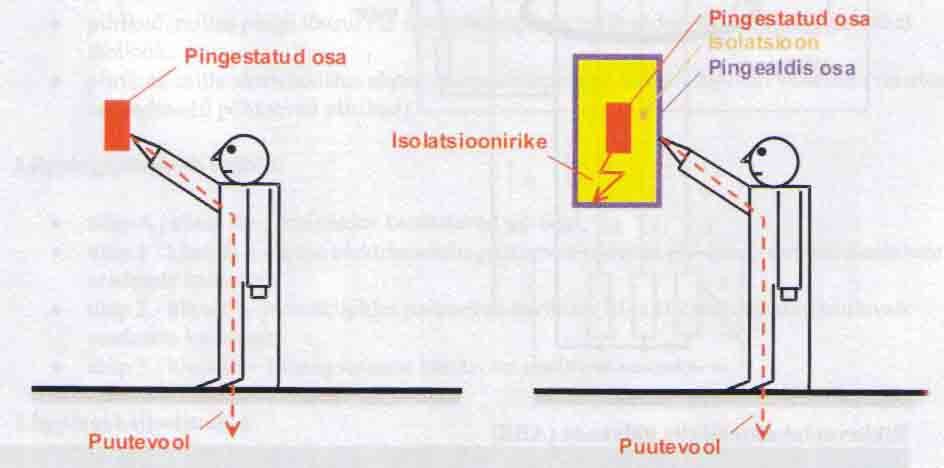

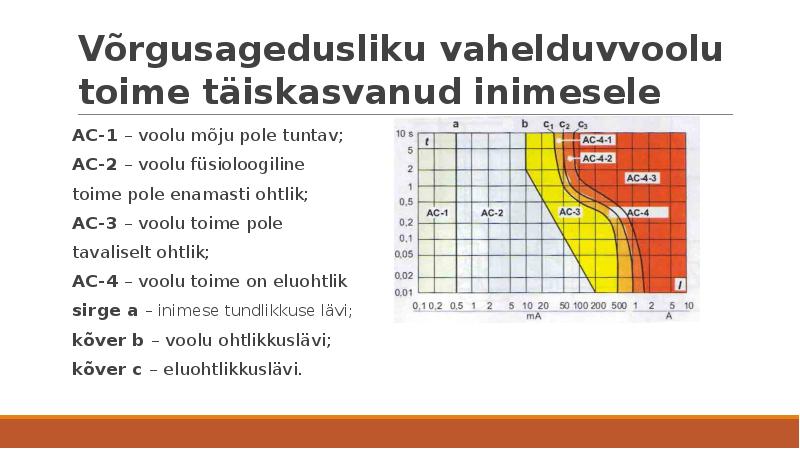

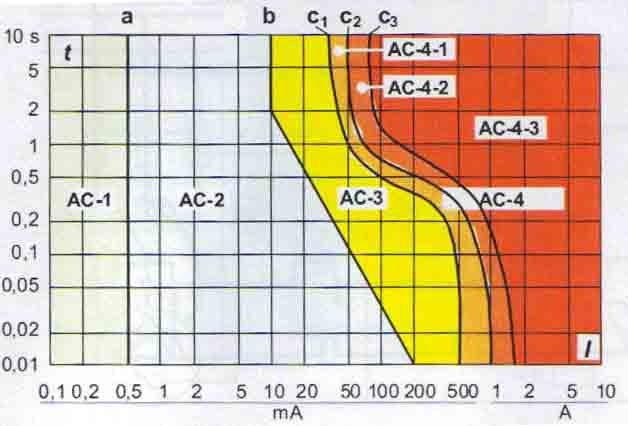

◦ Rikkevoolukaitse
◦ Olekusignalisatsioon
◦ Rakendumise
indikatsioon ◦ Sisselülitamine normaalses käidus
◦ Kaugjuhitav sisselülitamine
◦ Väljalülitamine
◦ Lukustamine tabalukuga (kohustuslik pealülitile)

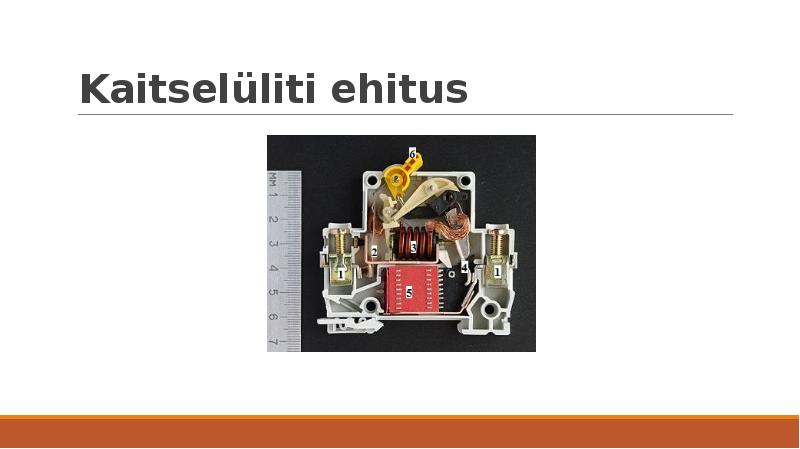

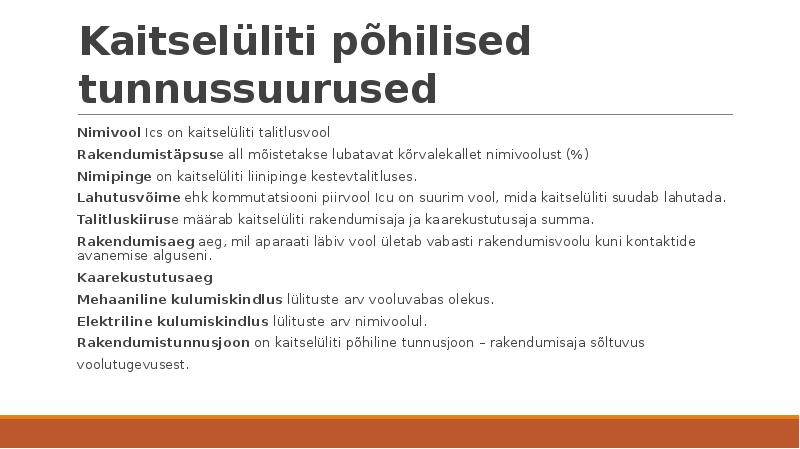

Kaitselüliti ehitus Kaitselüliti lülitatakse sisse käsitsi lülitushoovaga 8.
Kaugjuhitavatel lülititel on selleks ka
elektromagnet- või mootorajam.

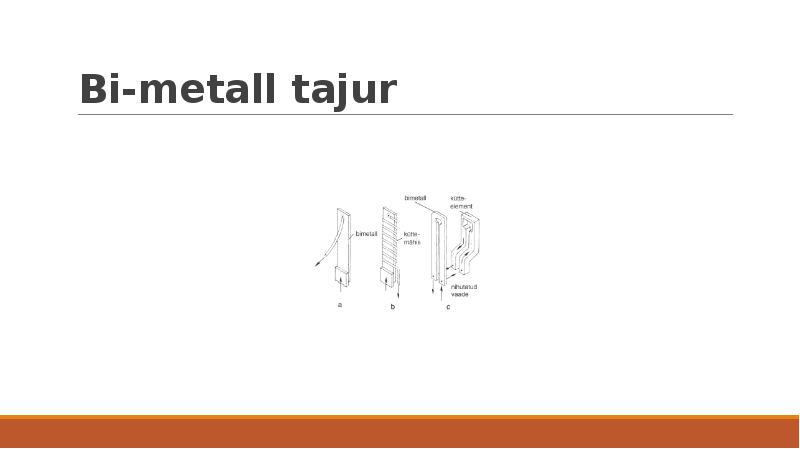

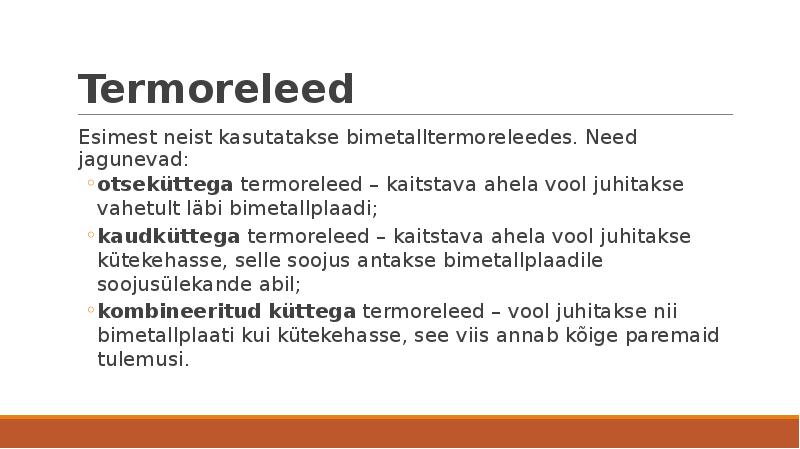

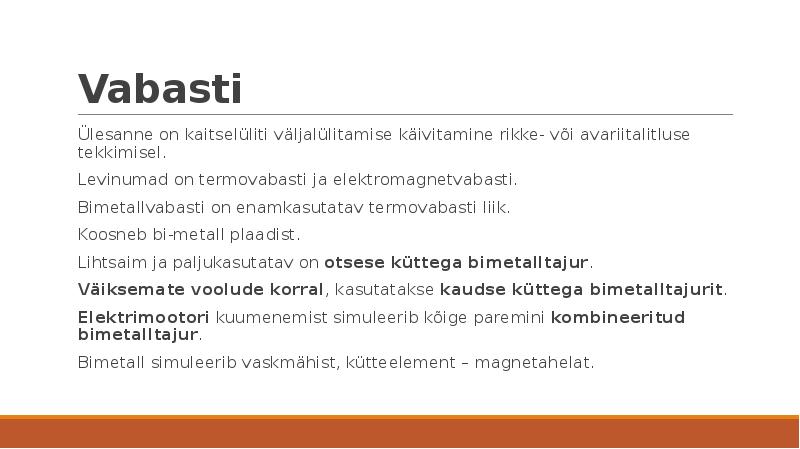

Väljalülitamiseks on lisaks lülitushoovale bimetall-
ehk termovabasti 2 ja elektromagnetvabasti 3.
Tekkiv elektrikaar venitatakse välja ning see

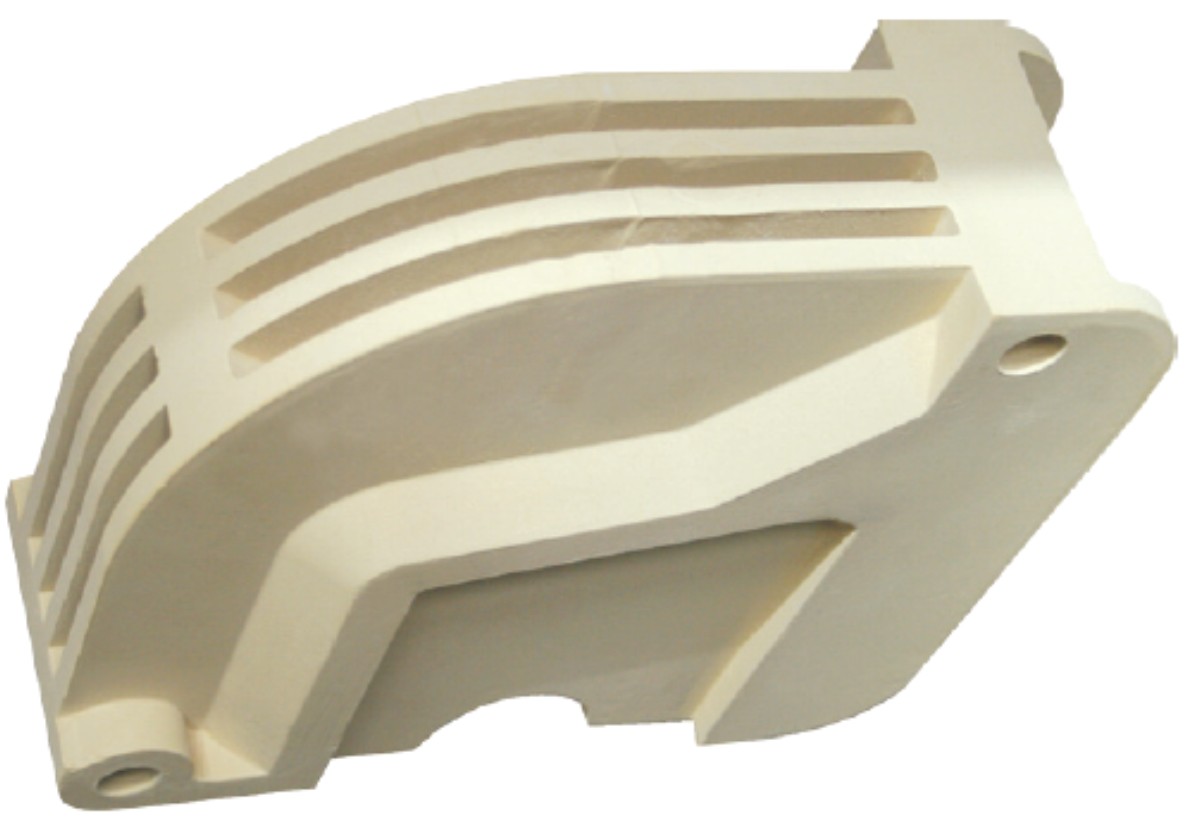

kustub kaarekustutuskambris 7.

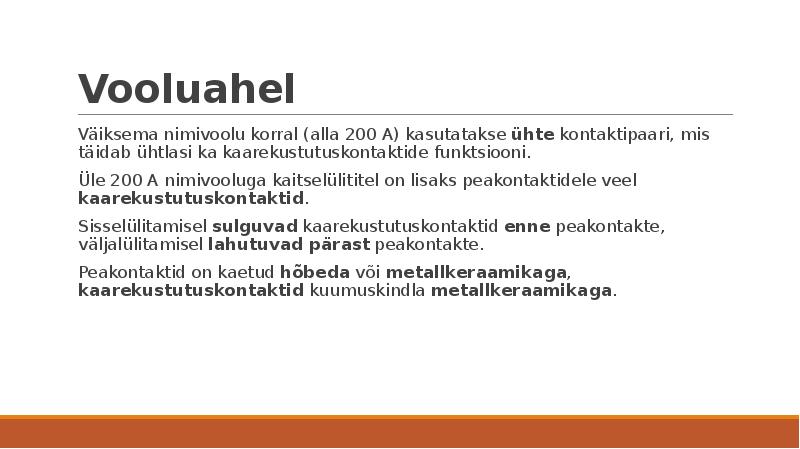

Vooluahel peab lüliti kasutusaja vältel läbi laskma nimivoolu.Kaitselüliti ehitusVooluahel Väiksema nimivoolu korral (alla 200 A) kasutatakse
ühte kontaktipaari, mis
täidab ühtlasi ka kaarekustutuskontaktide funktsiooni.
Üle 200 A nimivooluga kaitselülititel on lisaks peakontaktidele veel
kaarekustutuskontaktid.
Sisselülitamisel
sulguvad kaarekustutuskontaktid
enne peakontakte,
väljalülitamisel
lahutuvad pärast peakontakte.
Peakontaktid on kaetud
hõbeda või
metallkeraamikaga,
kaarekustutuskontaktid kuumuskindla
metallkeraamikaga.

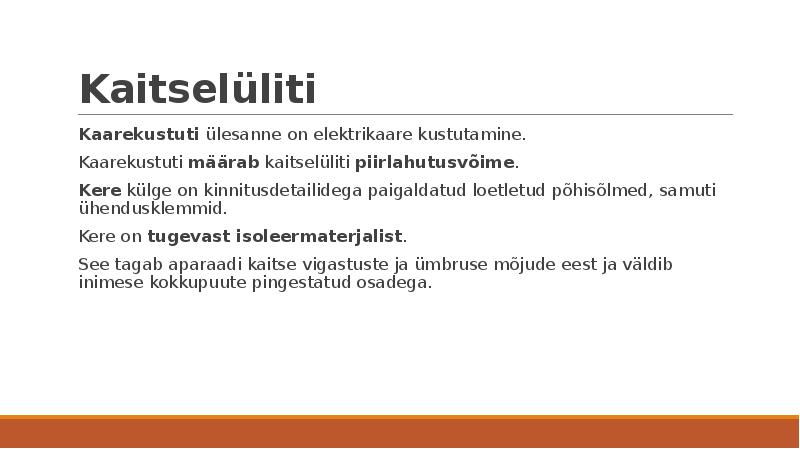

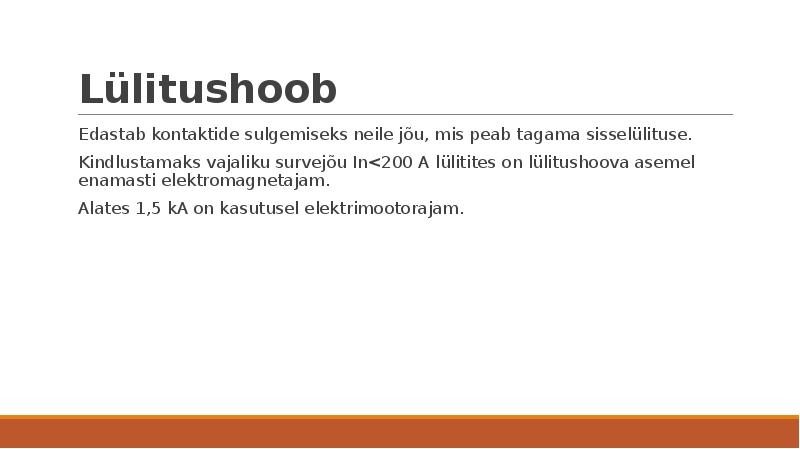

Lülitushoob Edastab kontaktide sulgemiseks neile jõu, mis peab tagama sisselülituse.
Kindlustamaks vajaliku survejõu In
Kõik kommentaarid
