Fototellimuse projekt aines kontseptuaalne süsteemianalüüs (0)

TALLINNA TEHNIKAÜLIKOOL
Informaatikainstituut
Infosüsteemide õppetool
Projekt aines IDU5360 “Kontseptuaalne süsteemianalüüs ”
Fototellimus
Tallinn
2013
Autorideklaratsioon
Deklareerin, et käesolev ainetöö on minu töö tulemus ja seda ei ole kellegi teise poolt varem üheski aines esitatud.
............................. …………………………..
(kuupäev) (töö esitaja allkiri )
Sisukord
1. Iteratsioon I 6
1.1 Visioon 6
1.2 Planeerimine 6
1.2.1 Äriteenuse valik (taust). 6
1.2.2 Äriteenuse missioon ja eesmärgid 6
1.2.3 Äriteenuse pakkuja 7
1.2.4 Äriteenuse kasutajad 7
1.2.5 Ärisündmused ja ärikasutusjuhud 7
1.2.6 Äriolemid 7
1.2.6.1 Teenuse poolt hallatav olem 7
1.2.6.2 Teenuse poolt kasutatavad olemid 8
1.2.7 IS allsüsteemid 8
1.2.7.1 Teenust pakkuv allsüsteem 8
1.2.7.2 Teenuse poolt kasutatavad allsüsteemid (allsüsteemide teenused) 8
1.2.8 Teise iteratsiooni planeerimine 8
1.3 Ärimodelleerimine 9
1.3.1 Põhiprotsessi(de) kirjeldamine tekstina 9
1.3.2 Ärikasutusjuhtude kontekstidiagramm 10
1.3.3 Äriprotsesside struktuur 10
1.3.4 Põhiprotsesside lausendid 11
1.3.5 Põhiliste töövoogude tegevusdiagrammid 11
1.3.6 Esialgne kontseptuaalne klassidiagramm 12
1.4 Nõuete analüüs 13
1.4.1 Funktsionaalsed nõudmised 13
1.4.2 Mittefunktsionaalsed nõudmised 13
1.4.2.1 Sõltuvus teistest süsteemidest 13
1.4.2.2 Usaldusväärsus 14
1.4.2.3 Kättesaadavus 14
1.4.2.4 Stabiilsus 14
1.4.2.5 Laiendatavus 14
1.4.2.6 Hooldatavus 14
1.4.2.7 Hallatavus 14
1.4.2.8 Turvalisus 14
1.4.2.9 Paindlikkus 14
1.4.2.10 Skaleeritavus 14
1.4.2.11 Juurepääsetavus 14
1.4.2.12 Kasutatavus 15
1.4.2.13 Dokumenteeritus 15
1.4.2.14 Vastavus standarditele 15
1.4.2.15 Muud mittefunktsionaalsed nõudmised 15
1.4.3 Üles kerkinud probleemid mis võivad vajada lahendusi edaspidi 15
2. Iteratsioon II 16
1.5 Planeerimine 16
1.5.1 II iteratsiooni sisu 16
1.5.2 Skoobi täpsustus 16
1.6 Ärimodelleerimine 16
1.6.1 Äriprotsesside struktuur 16
1.6.2 Põhiprotsess lausendite kujul 16
1.6.3 Täpsustatud kontseptuaalne klassidiagramm 18
1.6.4 Põhiprotsessi(de) töövoo(gude) tegevusdiagrammid 18
1.6.5 Põhiobjektide olekudiagrammid 22
1.7 Nõuete analüüs 25
1.7.1 Arvutikasutuse sündmused / primaarsed kasutusjuhud 25
1.7.2 Primaarsete kasutusjuhtude diagramm 26
1.7.3 Prioriteetsete kasutusjuhtude lühikirjeldused 27
1.7.4 Üldiste funktsionaalsete nõuete täpsustamine 29
3. Iteratsioon III 30
1.8 Nõudmiste analüüs 30
1.8.1 Infovoogude diagrammid 30
1.8.2 Kasutusjuhtude kirjeldused laiformaadis 32
1.8.2.1 Kasutajakonto loomine/ sisselogimine 32

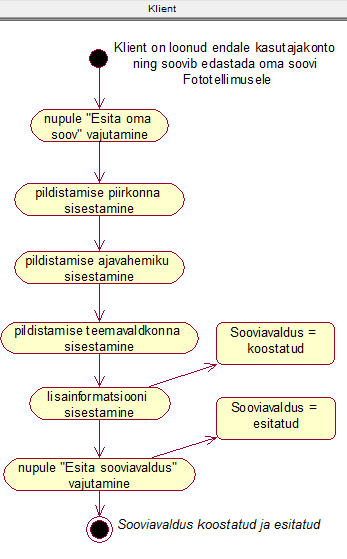

1.8.2.2 Sooviavalduse koostamine/esitamine 33
1.8.2.3 Registreeringu koostamine/esitamine/kinnitamine/kustutamine 34
1.8.2.4 Fotode laadimine veebikeskkonda/kvaliteetsete fotode edastamine kliendi kasutajakontole 36
1.8.2.5 Tellimuse koostamine/esitamine 37
1.8.3 Süsteemioperatsioonide lepingud 38
1.8.4 Jadadiagrammid 43
1.8.5 III iteratsiooni registrimudel 45
1.8.6 Täpsustatud kasutusjuhtude mudel 46
4. Muudatuste ajalugu 46
5. Kasutatud materjalid 46
Joonised
Joonis 1: Organisatsiooni Fototellimus eesmärkmudel 6
Joonis 2: Ärikasutusjuhtude kontekstidiagramm (I iteratsioon) 10
Joonis 3: Üldine äriprotsesside struktuuri diagramm (I iteratsioon) 10
Joonis 4: Üldine registreeringu koostamise protsess lihtsustatud kujul (I iteratsioon) 11
Joonis 5: Üldine tellimuse esitamise protsess lihtsustatud kujul (I iteratsioon) 12
Joonis 6: Esialgne kontseptuaalne klassidiagramm (I iteratsioon) 12
Joonis 7: Täiustatud kontseptuaalne klassidiagramm (I iteratsioon) 13
Joonis 8: Äriprotsesside detailsem struktuuridiagramm (II iteratsioon) 16
Joonis 9: Täpsustatud kontseptuaalne klassidiagramm (II iteratsioon) 18

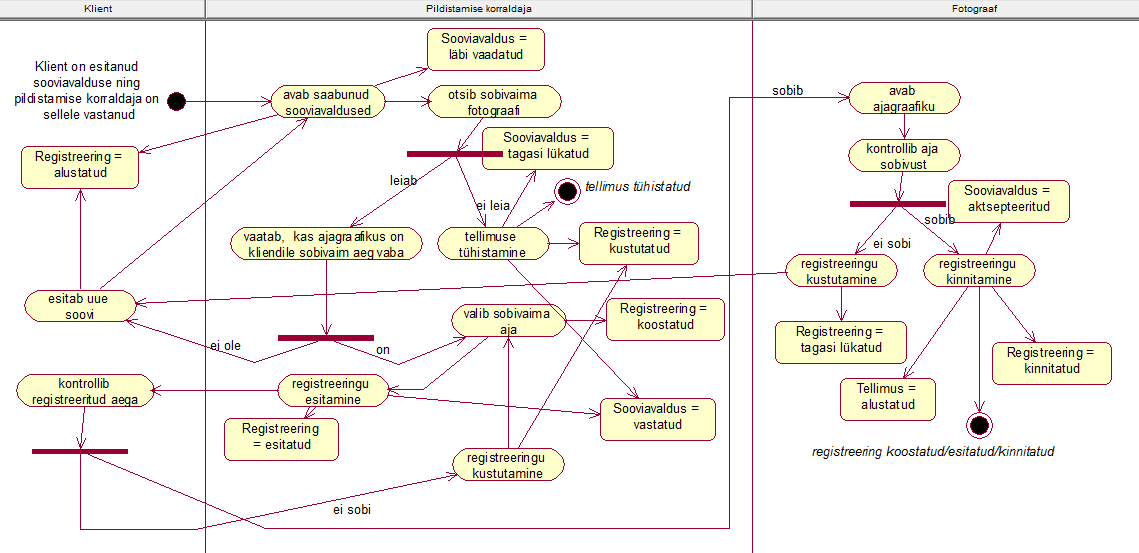

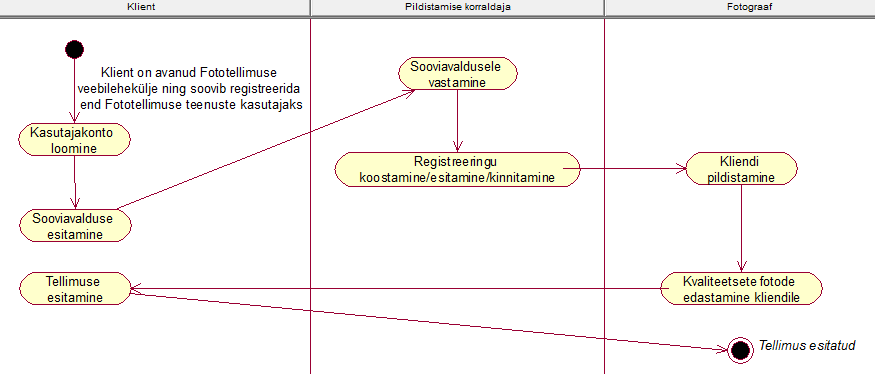

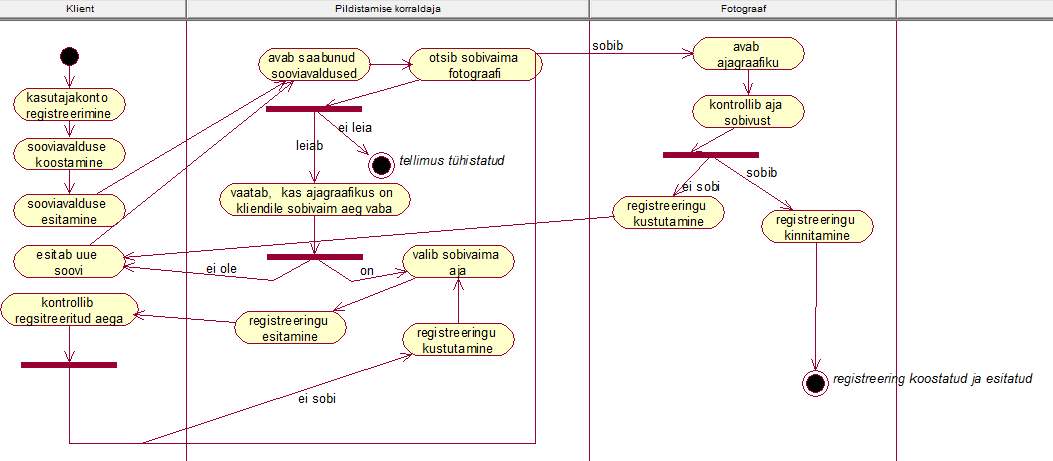

Joonis 10: Üldine II iteratsiooni tegevusdiagramm (II iteratsioon) 18

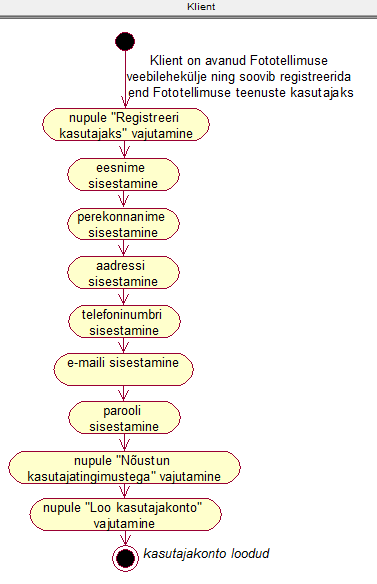

Joonis 11: Kasutajakonto loomine (II iteratsioon) 19
Joonis 12: Sooviavalduse esitamine (II iteratsioon) 19
Joonis 13: Registreeringu koostamine/esitamine/kinnitamine (II iteratsioon) 20
Joonis 14: Kvaliteetsete fotode edastamine kliendile (II iteratsioon) 20

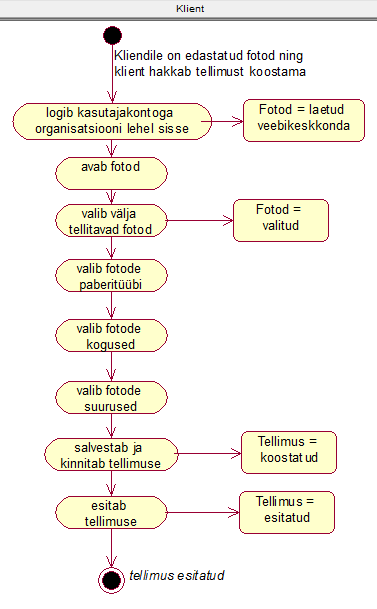

Joonis 15: Tellimuse esitamine (II iteratsioon) 21
Joonis 16: Sooviavalduste haldamine (II iteratsioon) 21
Joonis 17: Registreeringute haldamine (II iteratsioon) 22
Joonis 18: Tellimuste haldamine (II iteratsioon) 22

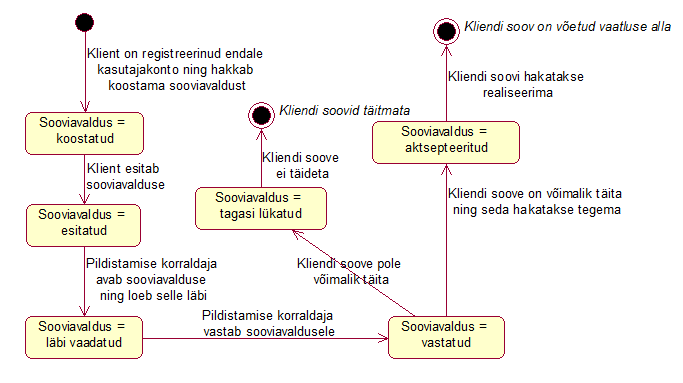

Joonis 19: Sooviavalduse olekudiagramm (II iteratsioon) 23

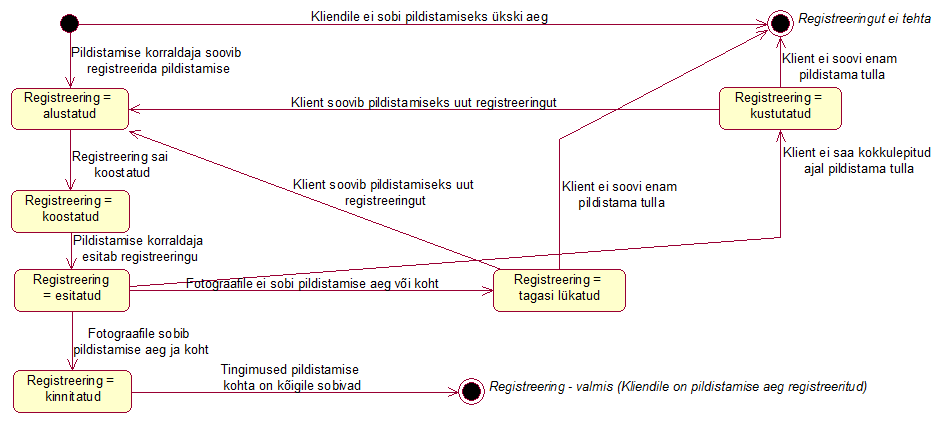

Joonis 20: Registreeringu olekudiagramm (II iteratsioon) 23

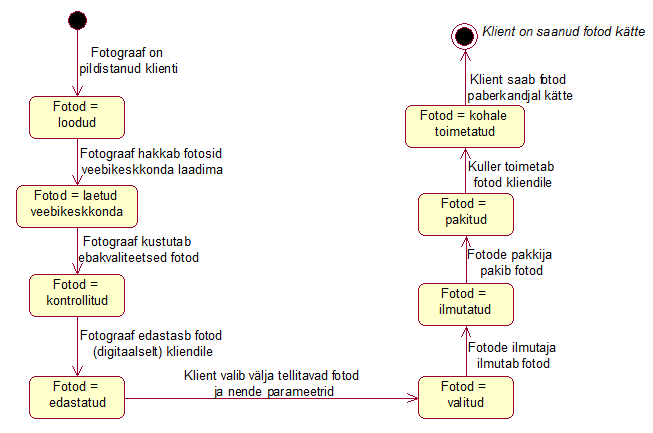

Joonis 21: Fotode olekudiagramm (II iteratsioon) 24

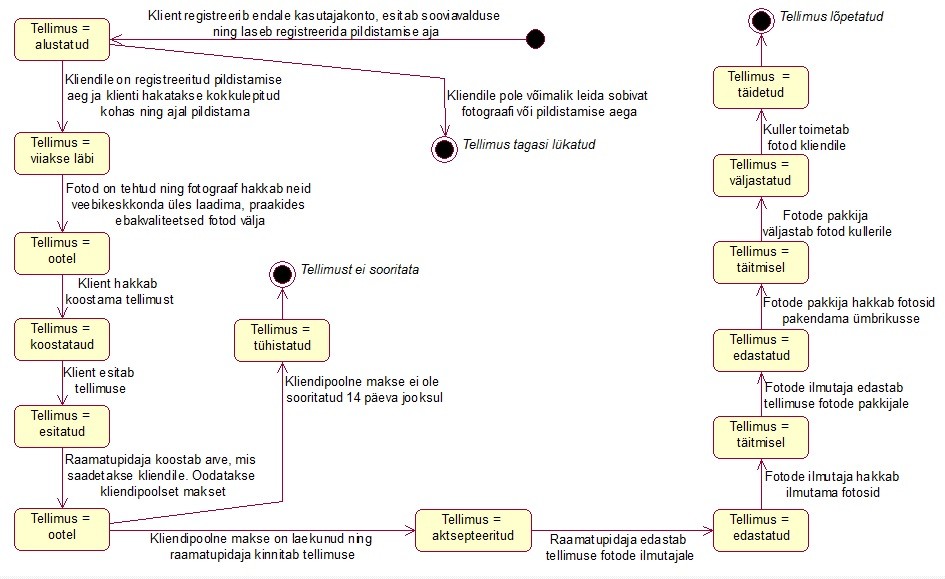

Joonis 22: Tellimuse olekudiagramm (II iteratsioon) 24

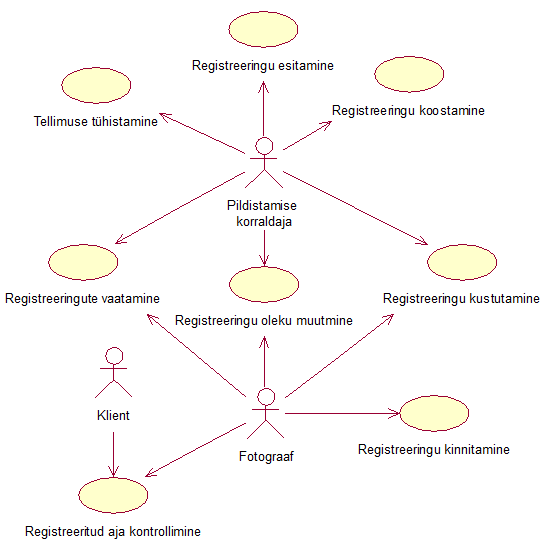

Joonis 23: Sooviavalduse esitamisega seotud kasutusjuhtude diagramm (II iteratsioon) 26

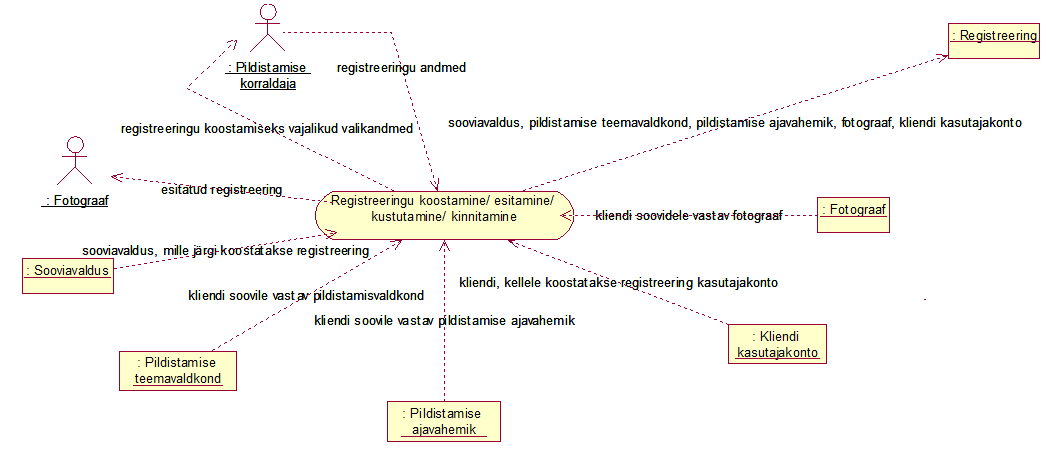

Joonis 24: Registreeringu esitamisega/kinnitamisega seotud kasutusjuhtude diagramm (II iteratsioon) 26
Joonis 25: Tellimuse esitamisega seotud kasutusjuhtude diagramm (II iteratsioon) 26
Joonis 26: Kasutajakonto loomine ja kasutajakontosse sisselogimise infovoogude diagramm (III iteratsioon) 30
Joonis 27: Sooviavalduse koostamise ja esitamise infovoogude diagramm (III iteratsioon) 30
Joonis 28: Registreeringu koostamise, esitamise, kustutamise ja kinnitamise infovoogude diagramm (III iteratsioon) 31
Joonis 29: Fotode laadimine veebikeskkonda ja kvaliteetsete fotode edastamine kliendi kasutajakontole infovoogude diagramm (III iteratsioon) 31
Joonis 30: Tellimuse koostamise ja esitamise infovoogude diagramm (III iteratsioon) 32

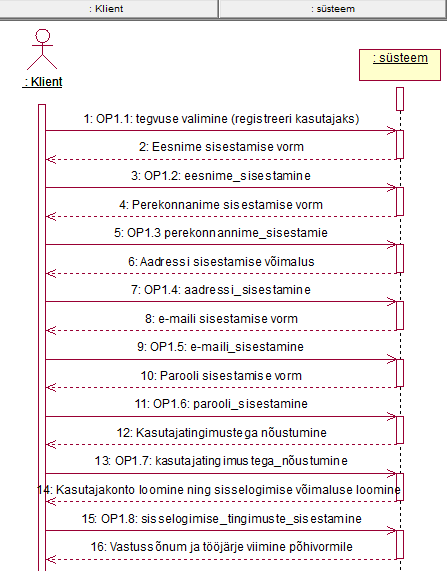

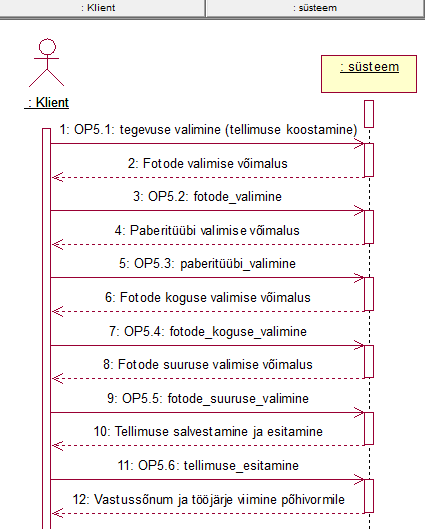

Joonis 31: Kasutajakonto loomine ja kasutajakontosse sisselogimise jadadiagramm (III iteratsioon) 43

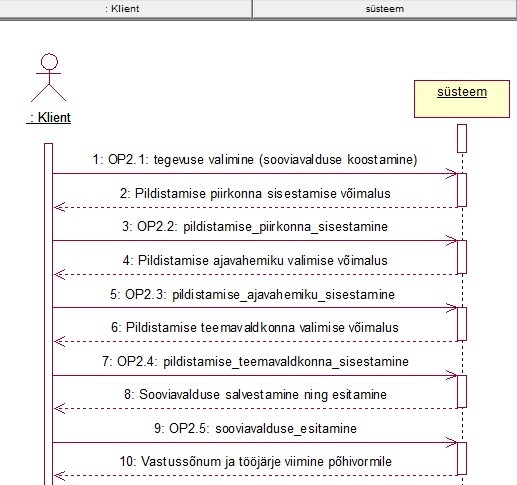

Joonis 32: Sooviavalduse koostamise ja esitamise jadadiagramm (III iteratsioon) 43

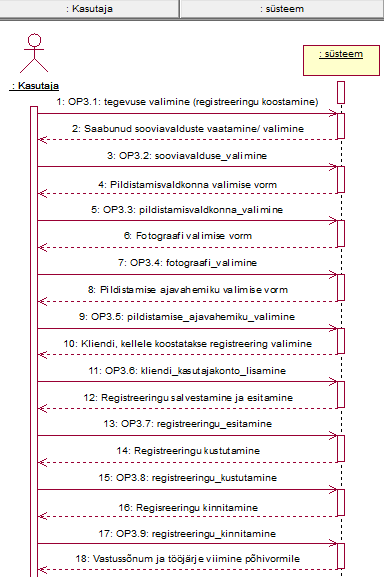

Joonis 33: Registreeringu koostamise, esitamise, kustutamise ja kinnitamise jadadiagramm (III iteratsioon) 44
Joonis 34: Fotode laadimine veebikeskkonda ja kvaliteetsete fotode edastamine kliendi kasutajakontole jadadiagramm (III iteratsioon) 44

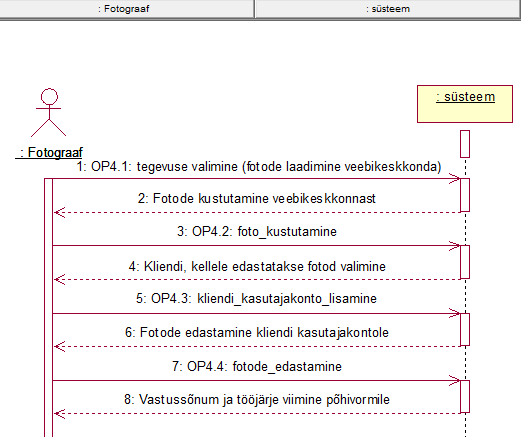

Joonis 35: Tellimuse koostamise ja esitamise jadadiagramm (III iteratsioon) 45
Joonis 36: III iteratsiooni registrimudel 45

Iteratsioon I

Visioon

Kui kliendil tekib soov kasutada organisatsiooni Fototellimus teenuseid, peab ta end registreerima organisatsiooni Fototellimus teenuste kasutajaks. Peale seda saab ta esitada oma sooviavalduse fotode alal. Pildistamise korraldaja hakkab kliendi sooviavalduse põhjal koostama registreeringut pildistamiseks.
Esmaks otsib pildistamise korraldaja süsteemist fotograafi, kes vastab kliendi soovidele. Kui sobiv fotograaf on leitud, registreerib pildistamise korraldaja kliendile antud fotograafi juurde pildistamise aja. Kokkulepitud ning registreeritud ajal toimub pildistamine .
Peale pildistamist laeb fotograaf tehtud fotod veebikeskkonda ning edastab fotod kliendi kasutajakontole nii, et klient saab hakata koostama tellimust .

Planeerimine

Äriteenuse valik (taust).

Töös käsitletakse pildistamise jaoks fotograafi kutsumise ning fotode tellimisega seonduvat: fotograafi kohalekutsumise, tellimuse esitamise ning fotode üleslaadimise protsessi. Töö skoobist jääb välja kliendi pildistamise, tellimuse kokkupanemise ning fotode kohaletoimetamise teenus.

Äriteenuse missioon ja eesmärgid

Äriteenuse eesmärgiks on pakkuda kliendile võimalikult kvaliteetseid fotosid temast endast, lihtsustada klientidele õige fotograafi leidmist ning fotode tellimist. Samuti võimaldada fotograafidel hallata oma kliente ning vajadusel lükata tagasi pildistamiste registreeringuid.

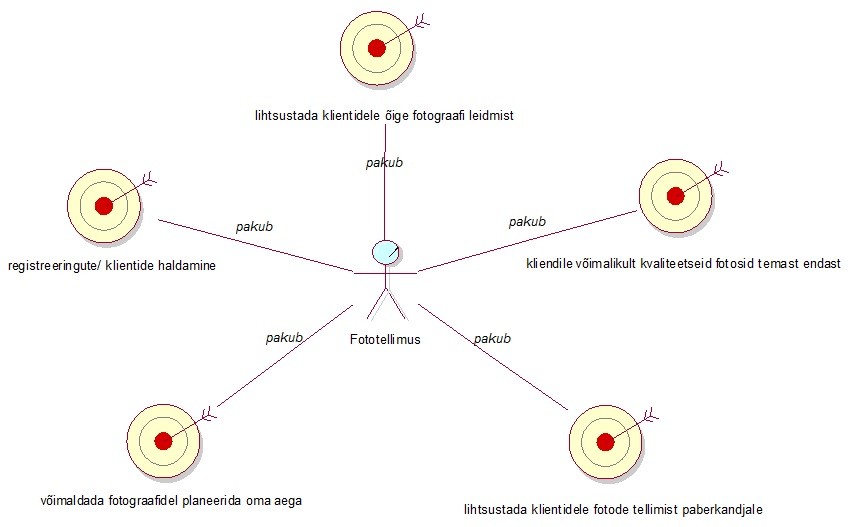

Joonis 1: Organisatsiooni Fototellimus eesmärkmudel

Äriteenuse pakkuja

Organisatsioon Fototellimus.

Äriteenuse kasutajad

Pildistamise korraldaja
Klient
Fotograaf

Ärisündmused ja ärikasutusjuhud

Järgnevalt on esitatud ärisündmused ning nende sündmuste poolt käivitatavad kasutusjuhud.
Ärisündmused
Kasutusjuhud
Klient registreerib end organisatsiooni Fototellimus teenuste kasutajaks.
Kliendile kasutajakonto loomine
Klient soovib saada endast kvaliteetseid fotosid
Sooviavalduse võimaluse loomine
(pildistamisvaldkond; aja soov)
Pildistamise korraldaja soovib vaadata sooviavaldusi.
Sooviavalduste vaatamise võimaluse loomine
Pildistamise korraldaja soovib vastata kliendi soovile
Vastamise võimaluse loomine
Pildistamise korraldaja soovib vaadata fotograafide andmeid
Fotograafide andmete vaatamise võimaluse loomine (pildistamisvaldkond; fotograafi kontaktandmed )
Pildistamise korraldaja soovib vaadata fotograafi ajagraafikut
Fotograafi ajagraafiku vaatamise võimaluse loomine
Pildistamise korraldaja soovib registreerida pildistamise
Registreeringu alustamine
Registreering sai valmis
Registreeringu esitamine
Fotograaf tahab kinnitada registreeringu
Registreeringu kinnitamine
Fotograaf või pildistamise korraldaja tahab lükata registreeringu tagasi
Registreeringu tagasilükkamine
Fotograaf soovib laadida pildistatud fotod veebikeskkonda
Fotode üleslaadimine, ka kustutamine
Fotograaf soovib kinnitada veebikeskkonda laetud fotod ning edastada need kliendile
Fotode kinnitamine ning edasisaatmine
Klient soovib hakata fotosid tellima
Fotode ja nende parameetrite(suurus, materjal, kogus) valimine
Klient soovib esitada tellimuse
Tellimuse esitamine

Äriolemid

Teenuse poolt hallatav olem

Registreering
Tellimus

Teenuse poolt kasutatavad olemid

Fotod
Fotograafid
Kliendid
Ajagraafikud
Pildistamised

IS allsüsteemid

Registreeringute koostamise ning tellimuste esitamise teenus on seotud mitme allsüsteemiga: nii teenust pakkuva allsüsteemiga kui allsüsteemiga, mille pakutavaid teenuseid analüüsiv teenus kasutab.

Teenust pakkuv allsüsteem

Registreeringute koostamise teenust pakub registreeringute allsüsteem. Tellimuste esitamise teenust pakub tellimuste allsüsteem.

Teenuse poolt kasutatavad allsüsteemid (allsüsteemide teenused)

Registreeringute koostamise teenus kasutab järgmiste allsüsteemide teenuseid:

• Klientide allsüsteem

  • Klientide andmete vaatamine

• Fotograafide allsüsteem

  • Fotograafide andmete otsimine

  • Fotograafide andmete vaatamine


• Ajagraafikute allsüsteem

  • Fotograafide ajagraafikute vaatamine


Tellimuste esitamise teenus kasutab järgmiste allsüsteemide teenuseid:

• Fotode allsüsteem

  • Fotode vaatamine

• Pildistamiste allsüsteem

  • Pildistamise andmete vaatamine


Teise iteratsiooni planeerimine

2. iteratsiooni eesmärgiks on:
Planeerimise / skoobi / konteksti haldamise töövoos:

• Üle vaadata ning vajadusel täpsustada skoopi


Ärimodelleerimise töövoos:

• Äriprotsesside struktuuri täpsustamine vastavalt muutunud skoobile

• Põhiprotsessi kirjeldus lausenditena

• Täpsustatud kontseptuaalne klassidiagramm

• Põhiprotsesside töövoogude tegevusdiagrammid

• Infovoogude tegevusdiagrammid

• Põhiobjektide (deklaratsioon, aine deklaratsioon) olekudiagrammid


Nõuete analüüsi töövoos:

• Arvutikasutuse sündmused / primaarsed kasutusjuhud

• Kasutusjuhtude diagramm

• Kasutusjuhtude kirjeldused kõrgtaseme formaadis


Ärimodelleerimine

Põhiprotsessi(de) kirjeldamine tekstina

Kui kliendil tekib soov saada endast kvaliteetseid fotosid, registreerib ta end organisatsiooni Fototellimus teenuste kasutajaks. Seejärel esitab klient veebikeskkonnas omapoolse sooviavalduse (pildistamise teemavaldkond; sobivaim ajavahemik millal pildistamine läbi viia; piirkond, kus soovitakse fotod teostada), millele vastab pildistamise korraldaja. Kui kliendi soovi pole võimalik antud pildistamise korraldajal täita, pakub ta kliendile alternatiive või soovitab kliendil pöörduda mõne teise seesuguse organisatsiooni poole.
Registreeringu koostamisega seotud protsessid:
Pildistamise korraldaja otsib fotograafi, kes teeks kliendi soovile vastavaid fotosid. Leidnud kliendile sobiva pildistamisvaldkonna, vaatab pildistamise korraldaja fotograafide ajagraafikuid ning otsib seat kliendile sobivaima aja. Pildistamise korraldaja edastab kliendile pildistamise aja ja koha ning küsib kliendilt tema kinnitust registreeringu esitamiseks. Pildistamise korraldaja registreerib aja. Kui kliendile tuli midagi ootamatut ette ning ta ei saa kokkulepitud ajal pildistama tulla, teatab ta sellest pildistamise korraldajale, kes saab tühistada registreeringu leppida kokku uue aja. Kui fotograafile tuli midagi ootamatut ette ning ta ei saa kokkulepitud ajal pildistamist läbi viia, kustutab ta registreeringu. Fotograaf kinitab aja. Süsteem saadab vastavad (meeldetuletus) teated nii fotograafile, kui ka kliendile. Seega on registreering esitatud.
Kokkulepitud ajal toimub pildistamine. Hiljem laeb fotograaf fotod veebikeskkonda ning praagib ebakvaliteetsed fotod välja.
Tellimuse esitamisega seotud protsessid:
Fotograaf edastab kliendi kasutajakontole veebikeskkonda laetud fotod. Klient valib välja sobivad fotod ning parameetrid (mis paberile ilmutatakse fotod, fotode suurus, kogus), kinnitab ning esitab tellimuse.

Ärikasutusjuhtude kontekstidiagramm

Joonis 2: Ärikasutusjuhtude kontekstidiagramm (I iteratsioon)

Äriprotsesside struktuur

Üles joonistada praeguste teadmiste tasemel, arvestades, et oleme alles analüüsi protsessi alguses ja ei pruugi kuigi palju asjast teada.
Joonis 3: Üldine äriprotsesside struktuuri diagramm (I iteratsioon)

Põhiprotsesside lausendid

• Klient registreerib endale kasutajakonto.

• Klient esitab sooviavalduse.

• Pildistamise korraldaja suhtleb kliendiga

• Pildistamise korraldaja esitab registreeringu

• Fotograaf kinnitab registreeringu.

• Fotograaf pildistab klienti.

• Fotograaf laeb fotod veebikeskkonda.

• Fotograaf kontrollib fotod.

• Klient valib välja sobivad fotod.

• Klient valib välja sobivad parameetrid.

• Klient esitab tellimuse.


Põhiliste töövoogude tegevusdiagrammid

Joonis 4: Üldine registreeringu koostamise protsess lihtsustatud kujul (I iteratsioon)

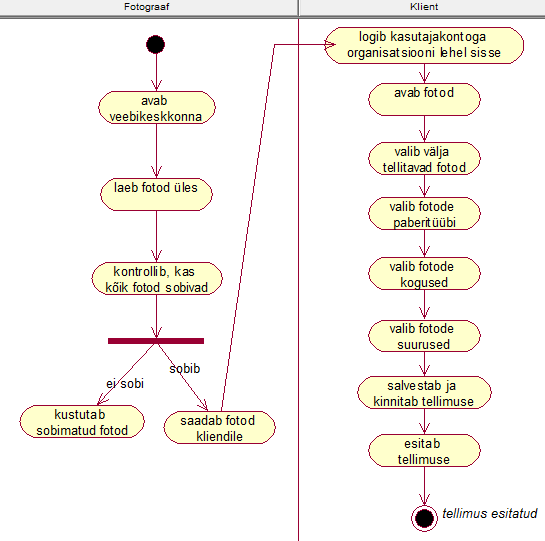

Joonis 5: Üldine tellimuse esitamise protsess lihtsustatud kujul (I iteratsioon)

Esialgne kontseptuaalne klassidiagramm

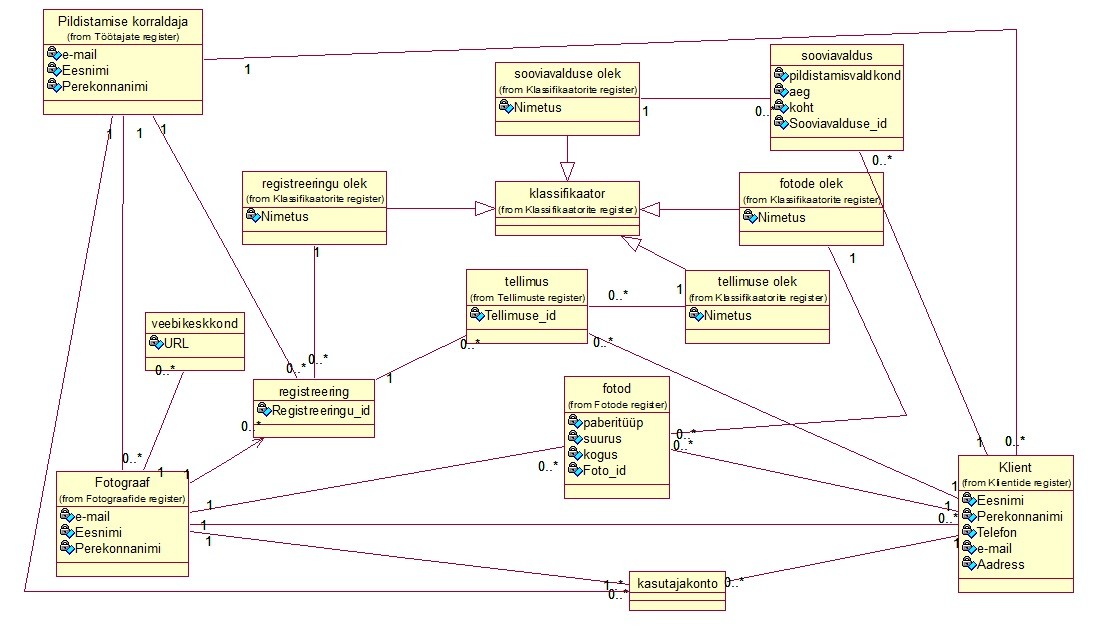

Järgnevalt on esitatud esialgne kontseptuaalne klassidiagramm, kus on toodud põhilised äriolemid ning nendevahelised seosed.

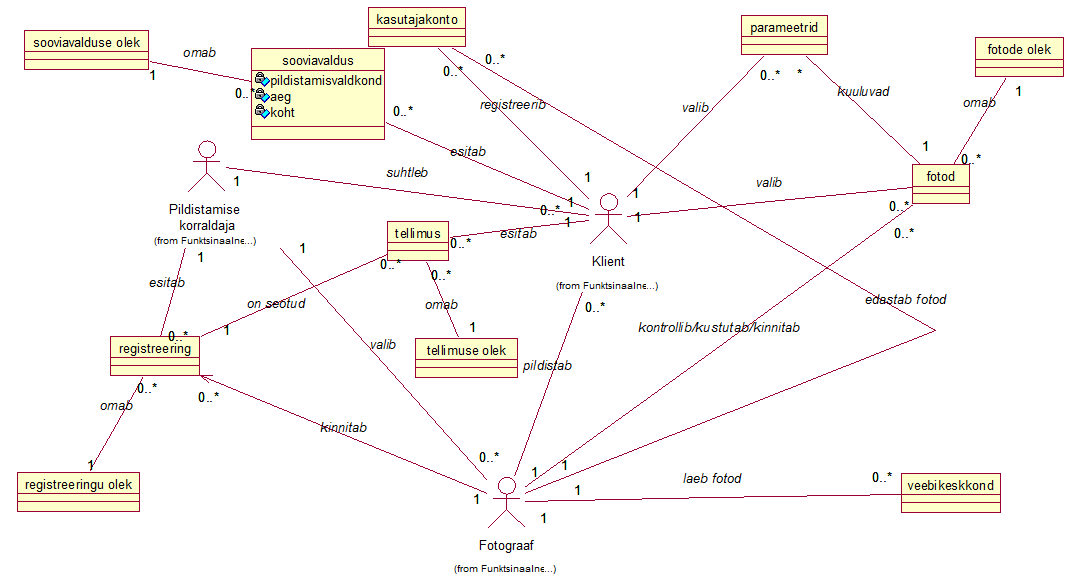

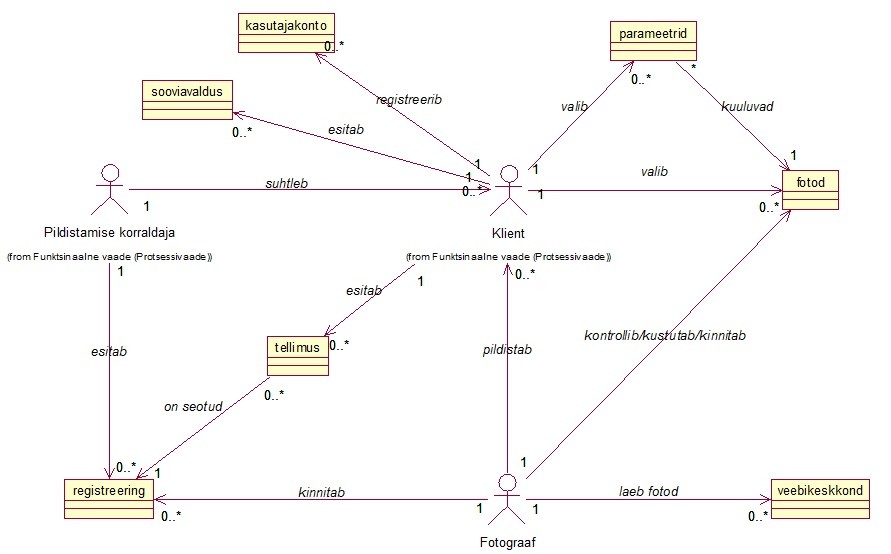

Joonis 6: Esialgne kontseptuaalne klassidiagramm (I iteratsioon)
Joonis 7: Täiustatud kontseptuaalne klassidiagramm (I iteratsioon)

Nõuete analüüs

Funktsionaalsed nõudmised

Analüüsitava süsteemi esialgsed funktsionaalse nõudmised on järgmised:

• Igal kliendil on võimalik ise oma kasutajakonto luua, andmeid sisestada ning muuta.

• Peab toimuma kasutajate autoriseerimine ja autentimine.

• Kui fotograaf on registreeringu kinnitanud/tagasi lükanud, saadetakse kliendi kasutajakontole vastav teadaanne.

• Kui pildistamise korraldaja on registreeringu esitanud (ajagraafikusse), saadetakse fotograafi meilile vastav teadaanne.

• Süsteemist peab olema võimalik vaadata ajagraafikuid.

• Möödunud kuupäevad ning registreeringud peavad kaduma ajagraafikust.

• Peab olema võimalik hallata registreeringuid.

• Peab olema võimalik hallata tellimusi.


Mittefunktsionaalsed nõudmised

Järgnevalt on toodud mittefunktsionaalsed nõudmised gruppidesse jagatuna.

Sõltuvus teistest süsteemidest

Teenus on sõltuv klientide, fotograafide, ajagraafikute, fotode ning pildistamiste allsüsteemide teenustest.

Usaldusväärsus

Süsteem peab toimima vastavalt seatud kriteeriumidele . Süsteem peab olema piisavalt vastupidav erinevatele tekkida võivatele tõrgetele.

Kättesaadavus

Klient peab saama registreerida end organisatsiooni Fototellimus teenuste kasutajaks igal ajal.
Klient peab saama esitada omapoolset sooviavaldust igal ajal.
Klient peab saama vastuse omapoolsele sooviavaldusele tööpäeviti vähemalt 24 tunni jooksul.

Stabiilsus

Väiksed vead ei tohiks piirata süsteemi tegevust.

Laiendatavus

Süsteem peab olema suutma taluda kasutajate arvu kasvu.
Süsteemi peab olema võimalik laiendada nii, et olemasolev info säiliks.

Hooldatavus

Süsteem peab olema kergesti hooldatav. Hooldustöid võib teha igal ajal, kuid sellest peab teada andma nii klientidele, fotograafidele kui ka pildistamise korraldajale.

Hallatavus

Süsteemi tööd peab olema võimalik jälgida. Tõrgete korral saadetakse info vastavatele spetsialistidele.

Turvalisus

Süsteemi logitakse sisse kasutajanime ning paroolidega. Klientide kontaktandmeid ei avaldata kõrvalistele isikutele.

Paindlikkus

Fotograafe peab olema võimalik süsteemi juurde lisada. Samuti peab olema võimalik nende andmeid muuta ning täiendada.

Skaleeritavus

Süsteemile peab saama juurde lisada ressursse alati.

Juurepääsetavus

Süsteemi töökeeleks on eesti keel. Kasutajad peavad saama süsteemile ligi igal ajal läbi interneti.

Kasutatavus

Süsteemi kasutajateks on pildistamise korraldaja, fotograafid ning kliendid, kes soovivad tellida endast kvaliteetseid fotosid.
Veateated peavad olema korrektsed ning arusaadavad.

Dokumenteeritus

Süsteem peab olema selliselt dokumenteeritud, et süsteemi kasutamine oleks toetatud.

Vastavus standarditele

Süsteemi arendusprotsess ning kasutatud lahendused peavad vastama standarditele.

Muud mittefunktsionaalsed nõudmised

Süsteem ei tohi võimaldada klientidel teiste klientide sooviavaldusi, fotosid ega tellimusi vaadata.

Üles kerkinud probleemid mis võivad vajada lahendusi edaspidi

Iteratsioon II

Planeerimine

II iteratsiooni sisu

II iteratsioonis käsitletakse registreeringute ning tellimuste kui äriteenustega otsesemalt seotud tegevusi detailsemal kujul kui 1. Iteratsioonis.
II iteratsioonis tuuakse valitud teenuste kohta välja kasutusjuhud kõrgtaseme formaadis ja diagrammina, põhiprotsesside lausendid, tegevusdiagrammid, arvutikasutuse sündmuste-kasutusjuhtude vastavustabel, täpsustatud kontseptuaalne klassidiagramm ning põhiobjektide seisundidagrammid. Võimalik, et vajadusel lisanduvad funktsionaalsete ning mittefunktsionaalsete nõudmiste täpsustused.

Skoobi täpsustus

II iteratsioonis muutub skoop detailsemaks.

Ärimodelleerimine

Äriprotsesside struktuur

Joonis 8: Äriprotsesside detailsem struktuuridiagramm (II iteratsioon)

Põhiprotsess lausendite kujul

Fotograafid määravad pildistamisvaldkonnad.
Klient registreerib kasutajakonto.
Klient koostab sooviavalduse.
Klient esitab sooviavalduse.
Sooviavaldus koosneb tingimustest (pildistamisvaldkond, aeg, koht).
Sooviavaldusel on sooviavalduse olek.
Pildistamise korraldaja suhtleb kliendiga.
Pildistamise korraldaja saab vaadata sooviavaldusi.
Pildistamise korraldaja saab vaadata fotograafide andmeid.
Pildistamise korraldaja valib fotograafi (lähtuvalt kliendi soovist).
Pildistamise korraldaja saab vaadata fotograafide ajagraafikuid.
Pildistamise korraldaja valib pildistamise aja (lähtuvalt kliendi soovist).
Pildistamise korraldaja koostab registreeringu.
Pildistamise korraldaja esitab registreeringu.
Pildistamise korraldaja saab kustutada registreeringu.
Pildistamise korraldaja saab vaadata registreeringuid.
Registreeringul on registreeringu olek.
Fotograaf kinnitab registreeringu.
Fotograaf saab lükata registreeringu tagasi.
Fotograaf pildistab klienti.
Fotodel on fotode olek.
Fotograaf laeb fotod veebikeskkonda.
Fotograaf kontrollib fotod.
Fotograaf kustutab ebakvaliteetsed fotod.
Fotograaf kinnitab fotod.
Fotograaf edastab fotod kliendi kasutajakontole.
Klient saab vaadata fotosid (kvaliteetsed).
Klient valib välja sobivad fotod.
Klient valib välja sobivad parameetrid.
Klient esitab tellimuse.
Tellimusel on tellimuse olek.
Klient saab vaadata oma tellimusi.

Täpsustatud kontseptuaalne klassidiagramm

Joonis 9: Täpsustatud kontseptuaalne klassidiagramm (II iteratsioon)

Põhiprotsessi(de) töövoo(gude) tegevusdiagrammid

Järgnevalt on toodud üldine ning detailsed tegevusdiagrammid. Detailsed diagrammid täpsustavad mingit konkreetset tegevust üldisemalt tegevusdiagrammilt.
Joonis 10: Üldine II iteratsiooni tegevusdiagramm (II iteratsioon)
Joonis 11: Kasutajakonto loomine (II iteratsioon)
Joonis 12: Sooviavalduse esitamine (II iteratsioon)
Joonis 13: Registreeringu koostamine/esitamine/kinnitamine (II iteratsioon)

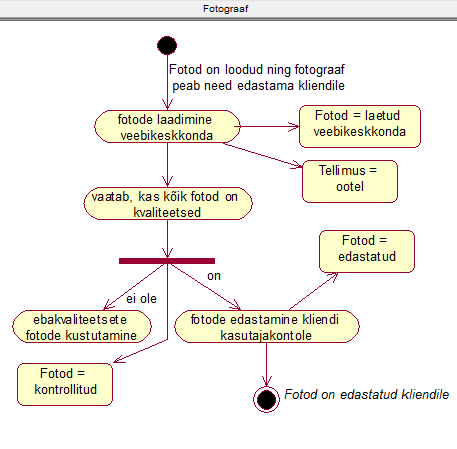

Joonis 14: Kvaliteetsete fotode edastamine kliendile (II iteratsioon)
Joonis 15: Tellimuse esitamine (II iteratsioon)
Joonis 16: Sooviavalduste haldamine (II iteratsioon)
Joonis 17: Registreeringute haldamine (II iteratsioon)
Joonis 18: Tellimuste haldamine (II iteratsioon)

Põhiobjektide olekudiagrammid

Järgnevalt on toodud olekudiagrammid teenuse poolt hallatavate põhiobjektide kohta.
Joonis 19: Sooviavalduse olekudiagramm (II iteratsioon)
Joonis 20: Registreeringu olekudiagramm (II iteratsioon)
Joonis 21: Fotode olekudiagramm (II iteratsioon)
Joonis 22: Tellimuse olekudiagramm (II iteratsioon)

Nõuete analüüs

Arvutikasutuse sündmused / primaarsed kasutusjuhud

Järgnevalt on toodud arvutikasutuse sündmused ning neile sündmustele vastavad kasutusjuhud.
Arvutikasutuse sündmused
Kasutusjuhud
Klient on avanud Fototellimuse veebilehekülje ning on vajutanud nuppu „Registreeri kasutajaks“
Kasutajakonto loomine
Klient on loginud Fototellimuse lehel sisse ning on vajutanud nuppu „Esita oma soov“
Sooviavalduse koostamine
Klient on vajutanud nuppu „Esita sooviavaldus“
Sooviavalduse estamine
Pildistamise korraldaja soovib vaadata sooviavaldusi.
Sooviavalduste vaatamine
Pildistamise korraldaja soovib vastata kliendi sooviavaldusele
Kliendile vastamine
Pildistamise korraldaja soovib vastata kliendi soovile
Vastamise võimaluse loomine
Pildistamise korraldaja soovib otsida kliendile sobivaima fotograafi
Sobivaima fotograafi otsimine (fotograafide andmete vaatamine)
Pildistamise korraldaja soovib otsida sobivaima aja
Sobivaima aja otsimine (fotograafide ajagraafikute vaatamine)
Pildistamise korraldaja soovib registreerida pildistamise
Registreeringu esitamine
Fotograaf soovib vaadata registreeringuid
Registreeringute vaatamine
Fotograaf soovib kinnitada/kustutada registreeringu
Registreeringu kinnitamine / Registreeringu kustutamine
Klient tahab tühistada registreeringu
Registreeringu kustutamine
Fotod on loodud ning fotograaf peab need veebikeskkonda üles laadima
Fotode laadimine veebikeskkonda
Fotograaf soovib kustutada ebakvaliteetsed fotod
Ebakvaliteetsete fotode kustutamine
Fotograaf soovib edastada (kontrollitud) fotod kliencile
Fotode edastamine kliendi kasutajakontole
Kliendi kasutajakontole on edastatud fotod ning klient hakkab koostama tellimust
Fotode avamine
Klient soovib valida välja tellitavad fotod
Tellitavate fotode valimine
Klient soovib valida tellitavate fotode paberitüübi
Fotode paberitüübi valimine
Klinet soovib valida tellitavate fotode kogused
Fotode koguste valimine
Klient soovib valida tellitavate fotode suuruse
Fotode suuruse valimine
Klient soovib salvestada tellimuse
Tellimuse salvestamine ja kinnitamine
Klient soovib esitada tellimuse
Tellimuse esitamine
Klient või pildistamise korraldaja soovib vaadata esitatud tellimusi
Tellimuse vaatamine

Primaarsete kasutusjuhtude diagramm

Järgnevalt on toodud kasutusjuhud, mis kuuluvad Fototellimuse teenuste ja II iteratsiooni skoobi alla.

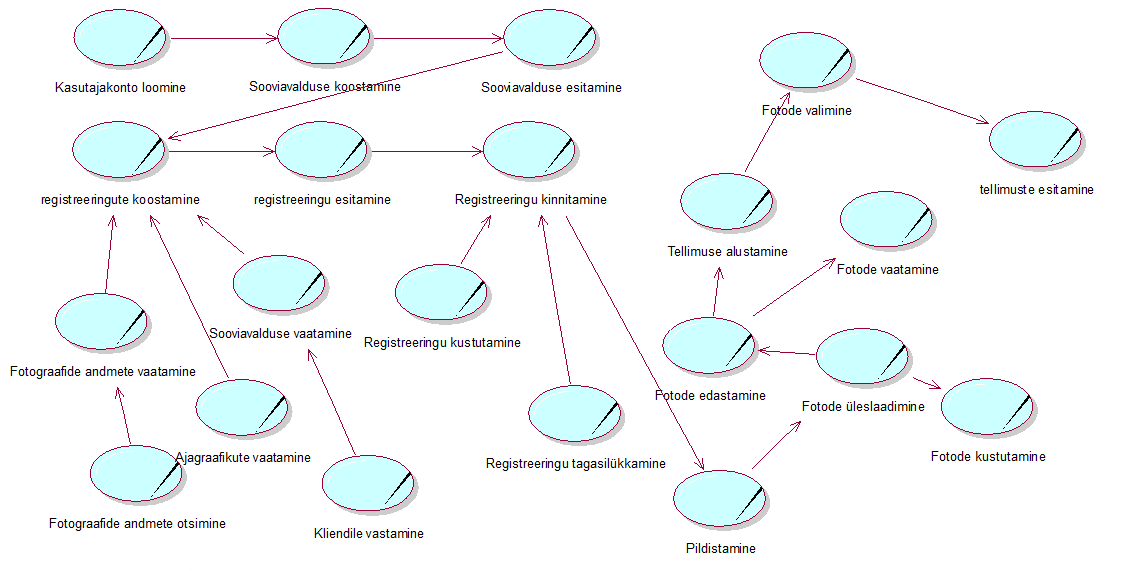

Joonis 23: Sooviavalduse esitamisega seotud kasutusjuhtude diagramm (II iteratsioon)

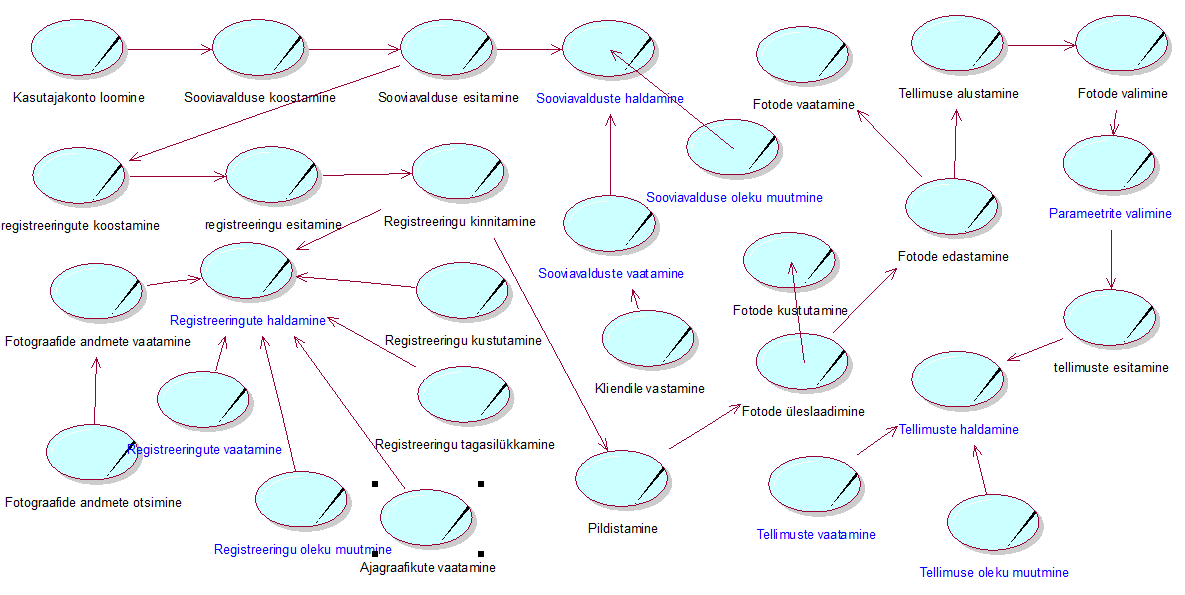

Joonis 24: Registreeringu esitamisega/kinnitamisega seotud kasutusjuhtude diagramm (II iteratsioon)
Joonis 25: Tellimuse esitamisega seotud kasutusjuhtude diagramm (II iteratsioon)

Prioriteetsete kasutusjuhtude lühikirjeldused

Järgnevalt on toodud kasutusjuhtude lühikirjeldused, mis kuuluvad Fototellimuse teenuste ja II iteratsiooni skoobi alla.
Nimetus: Kasutajakonto loomine
Tegutseja : Klient
Kirjeldus: Klient on avanud organistasiooni Fototellimus veebelehekülje ning vajutab nupule „Registreeri kasutajaks“. Seejärel sisestab ta enda eesnime , perekonnanime , aadressi (tellitud paberkandjal fotode kohaleviimiseks), telefoninumbri, e- maili ning parooli . Seejärel vajutab klient nupule „Nõustun kasutajatingimustega“ ja edasi nupule „Loo kasutajakonto“. Niisiis on kliendile kasutajakonto loodud.
Nimetus: Kasutajakontosse sisselogimine
Tegutseja: Klient
Kirjeldus: Oma kasutajakontosse sisselogimiseks peab klient organistasiooni Fototellimus veebileheküljel sisestama oma e-maili ning parooli (peidetud kujul). Seejärel vajutama nupule „ Logi sisse“ ning kasutajakontosse sisselogimine ongi õnnestunud.
Nimetus: Sooviavalduse koostamine
Tegutseja: Klient
Kirjeldus: Klient on loonud endale kasutajakonto ning soovib edastada oma Fototellimusele. Ta vajutab nupule „Esita oma soov“. Seejärel sisestab ta pildistamise piirkonna, ajavahemiku ning teemavaldkonna. Kui klient soovib veel mingit infot sisestada, lisab ta sellegi. Seega ongi sooviavaldus koostatud.
Nimetus: Sooviavalduse esitamine
Tegutseja: Klient
Kirjeldus: Kui kliendil on sooviavaldus koostatud, vajutab ta nupule „Esita sooviavaldus“ ning sellega ongi sooviavaldus esitatud.
Nimetus: Sooviavalduse vaatamine
Tegutseja: Klient, pildistamise korraldaja
Kirjeldus: Igal ajal saab klient oma esitatud sooviavaldusi vaadata, vajutades nupule „Vaata oma sooviavaldusi“.
Nimetus: Kliendile vastamine
Tegutseja: Pildistamise korraldaja
Kirjeldus: Pildistamise korraldaja saab vastata klientide sooviavaldustele. Vajutades nupule „Vaata esitatud sooviavaldusi“ ning sealt edasi kindla sooviavalduse kõrvalt, vajutades nupule „Vasta sooviavaldusele“.
Nimetus: Sooviavalduse oleku muutmine
Tegutseja: Pildistamine korraldaja
Kirjeldus: Pildistamise korraldaja saab muuta sooviavalduse olekuid , vajutades nupule „Muuda sooviavalduse olekut“.
Nimetus: Registreeringu koostamine
Tegutseja: Pildistamise korraldaja
Kirjeldus: Kui klient on esitanud sooviavalduse, saab pildistamise korraldaja hakata koostama registreeringut. Selleks peab ta vaatama fotoraafide andmeid (et leida kliendile sobiv fotograaf), vaatama fotograafide ajagraafikuid (et leida kliendile sobivaid aeg). Kui pildistamise korraldaja leiab sobiva fotograafi ning sobivaima aja ongi registreering koostatud. Kui kliendile pakutav aeg ei sobi, peab pildistamise korraldaja leidma uue sobivaima aja.
Nimetus: Registreeringu esitamine
Tegutseja: Pildistamise korraldaja
Kirjeldus: Kui registreering on koostatud, esitab pildistamise korraldaja selle, et fotograaf saaks selle kinnitada või kustutada.
Nimetus: Tellimuse tühistamine
Tegutseja: Pildistamise korraldaja
Kirjeldus: Kui pildistamise korraldajal ei ole võimalik kliendi soove täita, tühistab ta tellimuse.
Nimetus: Registreeringu kustutamine
Tegutseja: Pildistamise korraldaja, fotograaf
Kirjeldus: Kui kliendile pildistamise korraldaja poolt registreeritud aeg ei sobi (Näiteks: kliendile tuli midagi ootamatut ette), saab pildistamise korraldaja registreeringu kustutada. Kui fotograafile registreeritud aeg ei sobi, saab ka tema registreeringu kustutada.
Nimetus: Registreeringute vaatamine
Tegutseja: Pildistamise korraldaja, fotograaf
Kirjeldus: Nii pildistamise korraldaja kui ka fotograaf saavad vaadata registreeringuid, et neid vajadusel kustutada või muuta.
Nimetus: Registreeringu oleku muutmine
Tegutseja: Pildistamise korraldaja, fotograaf
Kirjeldus: Nii pildistamise korraldaja kui ka fotograaf saavad registreeringu olekut muuta, vajutades nupule „Muuda registreeringu olekut“.
Nimetus: Registreeritud aja kontrollimine
Tegutseja: Klient
Kirjeldus: Peale seda, kui pildistamise korraldaja on registreerinud pildistamise aja, peab klient selle uuesti üle kontrollima, kas talle ikka sobib registreeritud aeg. Kui aeg ei sobi, peab pildistamise korraldama kustutama registreeringu ning leidma uue kliendi jaoks sobivaima aja.
Nimetus: Registreeringu kinnitamine
Tegutseja: Fotograaf
Kirjeldus: Kui pildistamise korraldaja poolt esitatud registreering sobib fotograafile, kinnitab ta registreeringu.
Nimetus: Fotode laadimine veebikeskkonda
Tegutseja: Fotograaf
Kirjeldus: Kui fotod on loodud, peab fotograaf laadima fotod veebikeskkonda, et klient saaks fotosid näha ning neid tellima asuda . Fotograaf peab vajutama nupule „Alusta fotode üleslaadimist“. Seejärel valib fotograaf oma arvutist üleslaetavad fotod ning süsteem laeb fotod veebikeskkonda.
Nimetus: Kvaliteetsete fotode edastamine kliendi kasutajakontole
Tegutseja: Fotograaf
Kirjeldus: Kui fotod on laetud veebikeskkonda, peab fotograaf kontrollima, kas kõik fotod on ikka kvaliteetsed. Fotograaf kustutab ebakvaliteetsed fotod, vajutades kindla foto juures nupule „Kustuta foto“. Kui ebakvaliteetsed fotod on eemaldatud , valib fotograaf kliendi, kellele fotod edastada ning vajutab nupule „Edasta fotod kliendi kasutajakontole“.
Nimetus: Tellimuse koostamine
Tegutseja: Klient
Kirjeldus: Et klient saaks hakata tellimust koostama, peab ta esmaks logima oma loodud kasutajakontosse sisse. Seejärel avama fotod ning valima välja tellitavad fotod. Kui see on tehtud peab klient valima tellitavate fotode (iga foto juures eraldi) paberitüübi, koguse ning suuruse. Seejärel vajutab klient nupule „Salvesta tellimus“ ning tellimus ongi koostatud.
Nimetus: Tellimuse esitamine
Tegutseja: Klient
Kirjeldus: Kui klient on avanud oma salvestatud tellimuse ning vajutab seal nupule „Esita tellimus“, ongi tellimus esitatud.
Nimetus: Tellimuse vaatamine
Tegutseja: Klient, Pildistamise korraldaja
Kirjeldus: Nii klient kui ka pildistamise korraldaja saavad vaadata esitatud tellimusi, vajutades nupule „Vaata esitatud tellimusi“. Peale selle saab klient vaadata ka salvestatud tellimusi, vajutades nupule „Vaata salvestatud tellimusi“.
Nimetus: Tellimuse oleku muutmine
Tegutseja: Pildistamise korraldaja
Kirjeldus: Pildistamise korraldaja saab muuta tellimuse olekut, vajutades nupule „Muuda tellimuse olekut“.

Üldiste funktsionaalsete nõuete täpsustamine

Fotograafide ajagraafikusse saab pildistamise aegu ette registreerida kuni 3 kuu ulatuses.

Iteratsioon III

Nõudmiste analüüs

Infovoogude diagrammid

Järgnevalt on toodud infovoogude diagrammid, mis kuuluvad organisatsiooni Fototellimus teenusta ja III iteratsiooni alla.

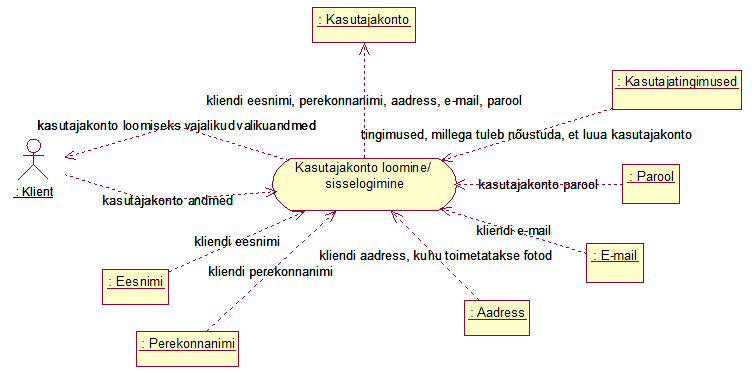

Joonis 26: Kasutajakonto loomine ja kasutajakontosse sisselogimise infovoogude diagramm (III iteratsioon)

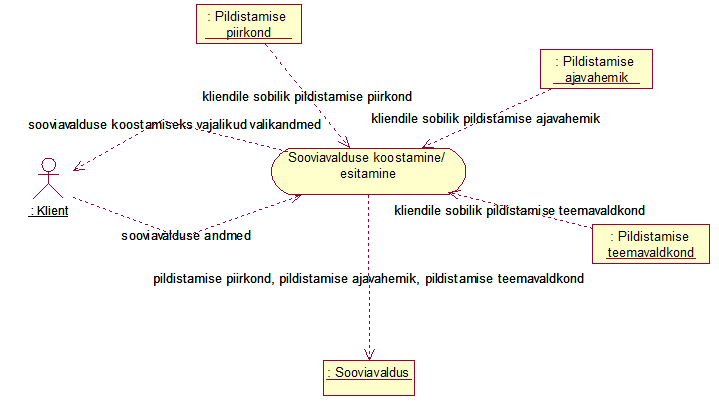

Joonis 27: Sooviavalduse koostamise ja esitamise infovoogude diagramm (III iteratsioon)
Joonis 28: Registreeringu koostamise, esitamise, kustutamise ja kinnitamise infovoogude diagramm (III iteratsioon)
Joonis 29: Fotode laadimine veebikeskkonda ja kvaliteetsete fotode edastamine kliendi kasutajakontole infovoogude diagramm (III iteratsioon)

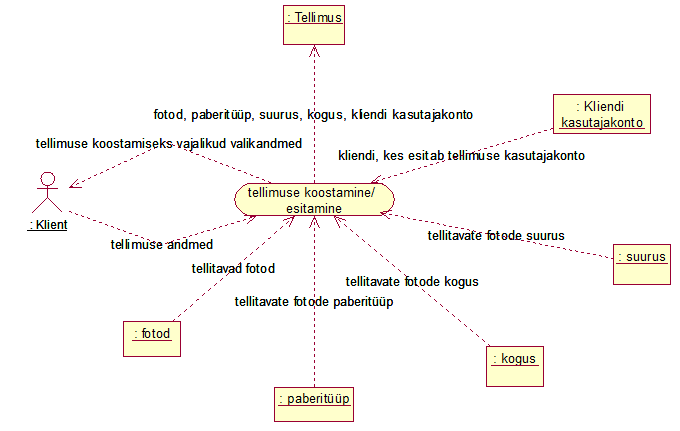

Joonis 30: Tellimuse koostamise ja esitamise infovoogude diagramm (III iteratsioon)

Kasutusjuhtude kirjeldused laiformaadis

Kasutajakonto loomine/sisselogimine

Kasutusjuht : Kasutajakonto loomine/sisselogimine
Põhilised tegutsejad: Klient
Huvitatud osapooled:

• Klient – soov kasutada organisatsiooni Fototellimus teenuseid

• Pildistamise korraldaja – saada ülevaade sooviavalduses koostanud klientidest

• Fotograaf – saada ülevaade klientidest, keda ta peab pildistama


Eeltingimused: Klient on avanud Fototellimuse veebilehekülje ning on nõus avaldama oma isikuandmeid, et luua endale kasutajakonto.
Järeltingimused: Kliendile on loodud kasutajakonto.
Erinõudmised: Parooli peab saama sisestada peidetud kujul.
Kasutusjuhu esinemissagedus : Niipea kui tekib klient, kes soovib organisatsiooni Fototellimus teenuseid kasutada, peab ta looma omale kasutajakonto.
Lahtised probleemid: -
Põhistsenaarium:
Tegutseja
Süsteem

Klient soovib registreerida end organisatsiooni Fototellimus teenuste kasutajaks

Kuvatakse nupp , millele vajutades saab hakata registreerima end Fototellimuse teenuste kasutjaks (OP1.1)

Klient vajutab nupule „Registreeri kasutajaks“

Kuvatakse eesnime sisestamise võimalus (OP1.2)

Klient sisestab oma eesnime

Kuvatakse perekonnanime sisestamise võimalus (OP1.3)

Klient sisestab oma perekonnanime

Kuvatakse aadressi sisestamise võimalus (OP1.4)

Klient sisestab oma aadressi, kuhu toimetatakse fotod (paberkandjal)

Kuvatakse e-maili sisestamise võimalus (OP1.5)

Klient sisestab oma e-maili

Kuvatakse parooli sisestamise võimalus (OP1.6)

Klient sisestab parooli, millega saab edaspidi organisatsiooni Fototellimus veebileheküljel „sisse logida“

Kuvatakse nupp, millele klient peab vajutama, et nõustuda kasutajatingimustega (OP1.7)

Klient vajutab nupule „Nõustun kasutajatingimustega“

Aktsepteeritakse, et klient nõustub kasutajatingimustega ning kuvatakse nupp, millele klient peab vajutama, et luua kasutajakonto

Klient vajutab nupule „Loo kasutajakonto“

Salvestatakse kasutaja valikud ning kliendile luuakse kasutajakonto

Klient soovib kasutajakontosse „sisse logida“

Kuvatakse e-maili ning parooli sisestamise vorm (OP1.8)

Klient sisestab enda kasutajakonto e-maili ning parooli ja vajutab nupule „Logi sisse“

Klient logitakse organisatsiooni lehele sisse ning talle kuvatakse mitmeid valikuvõimalusi (Näiteks: „Esita oma soov“, „Vaata salvestatud tellimusi“, „Vaata esitatud telllimusi“, „Vaata oma andmeid“, „Muuda oma andmeid“, „Ava fotod“)
Alternatiivvood:
18.a Kui kliendi sisestatud e-mail on juba kasutuses, ei saa süsteem luua kliendile kasutajakontot ning kliendile kuvatakse tekst „Sellise e-mailiga kasutaja on juba olemas“. Kasutaja viiakse tagasi sammule 11.
18.b Kui klient ei vajutanud nupule „Nõustun kasutajatingimustega“, ei saa süsteem luua kliendile kasutajakontot ning kliendile kuvatakse tekst „Kasutajakontot ei saa luua, sest pole nõustutud kasutajatingimustega“. Kasutaja viiakse tagasi sammule 15.
22.a Kui kliendi sisestatud parool või e-mail ei ole õiged, ei saa süsteem klienti kasutajakontosse „sisse logida“. Kasutaja viiakse tagasi sammule 21.

Sooviavalduse koostamine/esitamine

Kasutusjuht: Sooviavalduse koostamine/esitamine
Põhilised tegutsejad: Klient
Huvitatud osapooled:

• Klient – soov kasutada organisatsiooni Fototellimus teenuseid

• Pildistamise korraldaja – soov aidata täita kliendi soove.

• Fotograaf – kliendi pildistamine kasumi teenimise eesmärgil


Eeltingimused: Klient on loginud organisatsiooni Fototellimus lehelt oma kasutajakontosse sisse ning soovib edastada oma soovi Fototellimusele.
Järeltingimused: Klient on avaldanud oma sooviavalduse ning pildistamise korraldaja saab seda soovi täitma asuda (asuda koostama registreeringut).
Erinõudmised: -
Kasutusjuhu esinemissagedus: Niipea kui tekib klient, kes soovib organisatsiooni Fototellimus teenuseid kasutada ning on vajutanud nupule „Esita oma soov“.
Lahtised probleemid: -
Põhistsenaarium:
Tegutseja
Süsteem

Klient soovib esitada sooviavalduse

Kuvatakse nupp, millele vajutades saab klient hakata koostama sooviavaldust (OP2.1)

Klient vajutab nupule „Esita oma soov“

Kuvatakse pildistamise piirkonna sisestamise võimalus (OP2.2)

Klient sisestab pildistamise piirkonna

Kuvatakse pildistamise ajavahemiku valimise võimalus(OP2.3)

Klient valib pildistamise ajavahemiku

Kuvatakse pildistamise teemavaldkonna valimise võimalus
(OP2.4)

Klient valib pildistamise teemavaldkonna

Kuvatakse nupp, millele vajutades esitatakse kliendi sooviavaldus

Klient vajutab nupule „Esita sooviavaldus“

Sooviavaldus salvestatakse ning esitatakse (edastatakse pildistamise korraldajale) (OP2.5)

Registreeringu koostamine/esitamine/kinnitamine/kustutamine

Kasutusjuht: Registreeringu koostamine/esitamine/kinnitamine/kustutamine
Põhilised tegutsejad: Klient, pildistamise korraldaja, fotograaf
Huvitatud osapooled:

• Klient – soov olla kindel, et registreeritud aeg talle ikka sobib

• Pildistamise korraldaja – soov aidata kliendil minna pildistama õige fotograafi juurde

• Fotograaf – soov olla kindel, et registreering on sobiv


Eeltingimused: Kõik on loginud sisse on kasutajakontosse. Klient on esitanud sooviavalduse ning pildistamise korraldaja on sellele vastanud ning tahab hakata registreeringut koostama.
Järeltingimused: Kliendile on registreeritud aeg pildistamiseks ning klient saab registreeritud ajal minna pildistama õige fotograafi juurde.
Erinõudmised: Fotograafid ise täiendavad oma andmeid pidevalt.
Kasutusjuhu esinemissagedus: Niipea, kui klient on esitanud sooviavalduse ning kliendi sooviavaldust on võimalik täita.
Lahtised probleemid: -
Põhistsenaarium:
Tegutseja
Süsteem

Pildistamise korraldaja soovib hakata koostama registreeringut

Kuvatakse nupp, millele vajutades saab hakata koostama registreeringut (OP3.1)

Pildistamise korraldaja avab saabunud sooviavaldused.

Kuvatakse saabunud sooviavaldused
(OP3.2)

Pildistamise korraldaja hakkab otsima sobivaimat fotograafi

Kuvatakse fotograafide pildistamisvaldkonnad, millele saab vajutada (OP3.3)

Pildistamise korraldaja klikib pildistamisvaldkonna peale, mis ühtib kliendi sooviga

Kuvatakse fotograafide nimed(mille peale saab vajutada), kes tegelevad antud pildistamise teemavaldkonnas
(OP3.4)

Pildistamise korraldaja klikib ühe fotograafi nime peale

Kuvatakse fotograafi andmed, ning nupp, mille peale vajutades kuvatakse antud fotograafi ajagraafik
(OP3.5)

Pildistamise korraldaja vajutab nupule „Kuva fotograafi ajagraafik“

Kuvatakse fotograafi ajagraafik, milles saab kuupäevade ja kellaaegade peale vajutada. Samuti kuvatakse nupp, millele vajutades saab kahata koostama registreeringut

Pildistamise korraldaja valib sobivaima aja ning vajutab nupule „ Koosta registreering“

Kuvatakse vorm, kuhu peab sisestama kliendi kasutajakonto (OP3.6)

Pildistamise korraldaja sisestab kliendi kasutajakonto

Kuvatakse nupp, millele vajutades esitatakse koostatud registreering

Pildistamise korraldaja vajutab nupule „Esita registreering“

Registreeringu andmed salvestatakse ning registreering esitatakse nii, et fotograaf näeb seda (OP3.7)

Fotograafile sobib registreering

Kuvatakse nupp, millele vajutades kinnitatakse registreering

Fotograaf vajutab nupule „Kinnita registreering“

Registreeringu andmed salvestatakse ning registreering kinnitatakse (OP3.9)
Alternatiivvood:
7.a Puudub pildistamisvaldkond, mis ühtiks kliendi sooviga. Tellimus tühistatakse. LÕPP.
13.a Puudub sobiv aeg pildistamise läbiviimiseks. Pildistamise korraldaja valib mõne teise fotograafi, kes tegeleb sama pildistamisvaldkonnaga. Kasutaja viiakse sammule 10.
13.b Puudub sobiv aeg pildistamise läbiviimiseks. Rohkem fotograafe selle pildistamisvaldkonnaga ei tegele. Pildistamise korraldaja uurib kliendilt kas mõni teine aeg ka sobiks. Kui sobib, viiakse kasutaja sammule 13.
13.b Puudub sobiv aeg pildistamise läbiviimiseks. Rohkem fotograafe selle pildistamisvaldkonnaga ei tegele. Pildistamise korraldaja uurib kliendilt kas mõni teine aeg ka sobiks. Kui ei sobi, tühistatakse tellimus. LÕPP.
18.a Kliendile tuli midagi ootamatut ette ning ta tahab registreeringu tühistada. Pildistamise korraldaja kustutab registreeringu. (OP3.8) LÕPP.
19.a Fotoraafile ei sobi registreering. Fotograaf kustutab registreeringu. Klient esitab uue sooviavalduse. Kasutaja viiakse sammule 1.

Fotode laadimine veebikeskkonda/kvaliteetsete fotode edastamine kliendi kasutajakontole

Kasutusjuht: Fotode laadimine veebikeskkonda/kvaliteetsete fotode edastamine kliendi kasutajakontole
Põhilised tegutsejad: Fotograaf
Huvitatud osapooled:

• Klient – soov hakata tellima fotosid endast

• Fotograaf – soov teenida kasumit ning pakkuda kliendile kvaliteetseid fotosid


Eeltingimused: Fotod on loodud. Fotograaf on loginud sisse oma kasutajakontosse.
Järeltingimused: Klient on saanud fotod digitaalselt enda kasutajakontole ning saab hakata koostama tellimust.
Erinõudmised: -
Kasutusjuhu esinemissagedus: Niipea, kui fotod on loodud ning klient soovib neid tellida.
Lahtised probleemid: -
Põhistsenaarium:
Tegutseja
Süsteem

Fotograaf vajutab nupule „Alusta fotode üleslaadimist“

Kuvatakse aken, kust fotograaf saab otsida veebikeskkonda laetavad fotod (OP4.1)

Fotoraaf valib veebikeskkonda üleslaetavad fotod

Fotod laetakse veebikeskkonda ning iga foto juurde kuvatakse nupp, millele vajutades saab üleslaetud foto kustutada

Fotograaf vajutab kõikide ebakvaliteetsete fotode juures nupule „Kustuta foto“

Valitud fotod kustutatakse veebikeskkonnast (OP4.2)

Fotograaf tahab valida kliendi, kelle kasutajakontole fotod edastada

Kuvatakse kõikide Fototellimuse klientide kasutajakontod ning kuvatakse nupp, millele vajutadese edastatakse fotod valitud kliendi kasutajakontole (OP4.3)

Fotograaf valib kliendi kelle kasutajakontole fotod edastada ning vajutab nupule „Edasta fotod kliendi kasutajakontole“

Fotod salvestatakse ning edastatakse valitud kliendi kasutajakontole
(OP4.4)
Alternatiivvood:
5.a Fotograaf kustutab kogemata kvaliteetse foto. Fotograaf vajutab nupule „tagasi“. Kasutaja viiakse tagasi sammule 2.
9.a Fotograaf valis kogemata vale kliendi, kelle kasutajakontole fotod edastada. Fotograaf vajutab nupule „tagasi“. Kasutaja viiakse tagasi sammule 7.

Tellimuse koostamine/esitamine

Kasutusjuht: Tellimuse koostamine/esitamine
Põhilised tegutsejad: Klient
Huvitatud osapooled:

• Klient – soov saada endast kvaliteetseid fotosid paberkandjale

• Fotograaf – soov teenida kasu

• Pildistamise korraldaja – soov teenida kasu


Eeltingimused: Klient on loginud sisse oma kasutajakontosse ning fotod on edastatud kliendi kasutajakontole.
Järeltingimused: Klient on esitanud tellimuse ning peab maksma arve. Seejärel peab klient ootama kuni fotod ilmutatakse ning toimetatakse talle kohale.
Erinõudmised: -
Kasutusjuhu esinemissagedus: Niipea, kui kliendi kasutajakontole on edastatud fotod ning klient soovib neid tellida.
Lahtised probleemid: -
Põhistsenaarium:
Tegutseja
Süsteem

Klient soovib hakata koostama tellimust

Kuvatakse nupp, millele vajutades saab klient hakata koostama tellimust
(OP5.1)

Klient vajutab nupule „Ava fotod“

Kuvatakse kliendi kasutajakontole edastatud fotod ning iga foto juurde kuvatakse kastike, mille sisse vajutades saab klient tellida antud foto (OP5.2)

Klient valib välja tellitavad fotod ning teeb iga tellitava foto juurde „linnukese“

Iga foto juurde kuvatakse paberitüübi valimise võimalus
(OP5.3)

Klient valib välja fotode paberitüübi

Iga foto juurde kuvatakse foto koguse valimise võimalus (OP5.4)

Klient valib fotode kogused

Iga foto juurde kuvatakse foto suuruse valimise võimalus (OP5.5)

Klient valib fotode suurused

Kuvatakse nupp, millele vajutades salvestatakse tellimus

Klient vajutab nupule „Salvesta tellimus“

Tellimuse andmed salvestatakse ning kuvatakse nupp, millele vajutades saab esitada tellimuse

Klient vajutab nupule „Esita tellimus“

Tellimus esitatakse (OP5.6)
Alternatiivvood:
13.a Klient tahab muuta salvestatud tellimust. Klient vajutab nupule „Vaata salvestatud tellimusi“ ning seejärel „Muuda salvestatud tellimust“. Kasutaja viiakse tagasi sammule 5.

Süsteemioperatsioonide lepingud

Operatsiooni nimi: OP1.1: tegevuse valimine (registreeri kasutajaks)
Vastutused:
Kasutusjuhud: Kasutajakonto loomine/sisselogimine
Eeltingimused: Klient on avanud veebilehitsejas organisatsiooni Fototellimus lehekülje ning vajutanud nupule „Registreeri kasutajaks“.
Järeltingimused: Kliendile on kuvatud kasutajaks registreerimise vorm.
Operatsiooni nimi: OP1.2: eesnime_sisestamine
Vastutused:
Kasutusjuhud: Kasutajakonto loomine/sisselogimine
Eeltingimused: Kliendile on kuvatud eesnime sisestamise vorm.
Järeltingimused: Klient on saanud sisestada oma eesnime.
Operatsiooni nimi: OP1.3: perekonnanime sisestamine
Vastutused:
Kasutusjuhud: Kasutajakonto loomine/sisselogimine
Eeltingimused: Kliendile on kuvatud perekonnanime sisestamise vorm.
Järeltingimused: Klient on saanud sisestada oma perekonnanime.
Operatsiooni nimi: OP1.4: aadressi_sisestamine
Vastutused:
Kasutusjuhud: Kasutajakonto loomine/sisselogimine
Eeltingimused: Kliendile on kuvatud aadressi sisestamise vorm.
Järeltingimused: Klient on saanud sisestada oma aadressi, kuhu toimetatakse fotod.
Operatsiooni nimi: OP1.5: e-maili_sisestamine
Vastutused:
Kasutusjuhud: Kasutajakonto loomine/sisselogimine
Eeltingimused: Kliendile on kuvatud e-maili sisestamise vorm.
Järeltingimused: Klient on saanud sisestada oma e-maili.
Operatsiooni nimi: OP1.6: parooli_sisestamine
Vastutused:
Kasutusjuhud: Kasutajakonto loomine/sisselogimine
Eeltingimused: Kliendile on kuvatud parooli sisestamise vorm.
Järeltingimused: Klient on saanud sisestada oma parooli (peidetud kujul).
Operatsiooni nimi: OP1.7: kasutajatingimustega_nõustumine
Vastutused:
Kasutusjuhud: Kasutajakonto loomine/sisselogimine
Eeltingimused: Kliendile on kuvatud vorm, millele vajutades klient nõusub kasutajatingimustega.
Järeltingimused: Klient on nõustunud kasutajatingimustega ning võib luua endale kasutajakonto.
Operatsiooni nimi: OP1.8: sisselogimise_tingimuste_sisestamine
Vastutused:
Kasutusjuhud: Kasutajakonto loomine/sisselogimine
Eeltingimused: Kliendile on kuvatud vorm, milles küsitakse kasutaja e-maili ning parooli. Samuti on kasutajale kuvatud nupp, millele vajutades saab klient logida oma kasutajakontosse sisse.
Järeltingimused: Klient on sisestanud oma andmed ning vajutanud nupule „Logi sisse“. Klient on logitud oma kasutajakontosse sisse.
Operatsiooni nimi: OP2.1: tegevuse valimine (sooviavalduse koostamine)
Vastutused:
Kasutusjuhud: Sooviavalduse koostamine/esitamine
Eeltingimused: Klient on loginud oma kasutajakontosse sisse ning talle on kuvatud nupp „Esita oma soov“. Klient on vajutanud nupule „Esita oma soov“.
Järeltingimused: Kliendile on kuvatud sooviavalduse esitamise vorm.
Operatsiooni nimi: OP2.2: pildistamise_piirkonna_sisestamine
Vastutused:
Kasutusjuhud: Sooviavalduse koostamine/esitamine
Eeltingimused: Kliendile on kuvatud pildistamise piirkonna sisestamise vorm.
Järeltingimused: Klient on sisestanud pildistamise piirkonna.
Operatsiooni nimi: OP2.3: pildistamise_ajavahemiku_sisestamine
Vastutused:
Kasutusjuhud: Sooviavalduse koostamine/esitamine
Eeltingimused: Kliendile on kuvatud pildistamise ajavahemiku valimise vorm.
Järeltingimused: Klient on valinud pildistamise ajavahemiku.
Operatsiooni nimi: OP2.4: pildistamise_teemavaldkonna_sisestamine
Vastutused:
Kasutusjuhud: Sooviavalduse koostamine/esitamine
Eeltingimused: Kliendile on kuvatud pildistamise teemavaldkonna sisestamise vorm.
Järeltingimused: Klient on sisestanud pildistamise teemavaldkonna.
Operatsiooni nimi: OP2.5: sooviavalduse_esitamine
Vastutused:
Kasutusjuhud: Sooviavalduse koostamine/esitamine
Eeltingimused: Kliendile on kuvatud nupp „Esita sooviavaldus“ ning klient on sellele vajutanud.
Järeltingimused: Kliendi sooviavaldus salvestatud ning esitatud nii, et pildistamise korraldaja näeb seda.
Operatsiooni nimi: OP3.1: tegevuse valimine (registreeringu koostamine)
Vastutused:
Kasutusjuhud: Registreeringu koostamine/esitamine/kinnitamine/kustutamine
Eeltingimused: Pildistamise korraldaja on loginud sisse oma kasutajakontosse. Klient on esitanud sooviavalduse ning pildistamise korraldaja on sellele vastanud ning tahab hakata registreeringut koostama. Pildistamise korraldajale kuvatakse nupp, millele vajutades saab ta hakata koostama registreeringut.
Järeltingimused: Pildistamise korraldaja on vajutanud sellele nupule, ning saab hakata koostama registreeringut.
Operatsiooni nimi: OP3.2: sooviavalduse_valimine
Vastutused:
Kasutusjuhud: Registreeringu koostamine/esitamine/kinnitamine/kustutamine
Eeltingimused: Pildistamise korraldajale on kuvatud kõik sooviavaldused.
Järeltingimused: Pildistamise korraldaja on valinud sooviavalduse, millele ta hakkab koostama registreeringut.
Operatsiooni nimi: OP3.3: pildistamisvaldkonna_valimine
Vastutused:
Kasutusjuhud: Registreeringu koostamine/esitamine/kinnitamine/kustutamine
Eeltingimused: Pildistamise korraldajale on kuvatud kõik pildistamisvaldkonnad, millele saab vajutada.
Järeltingimused: Pildistamise korraldaja on valinud kliendi soovile vastava pildistamisvaldkonna ning vajutanud selle peale.
Operatsiooni nimi: OP3.4: fotograafi_valimine
Vastutused:
Kasutusjuhud: Registreeringu koostamine/esitamine/kinnitamine/kustutamine
Eeltingimused: Pildistamise korraldajale on kuvatud kõikide fotograafide nimed, kes tegelevad antud pildistamisvaldkonnas.
Järeltingimused: Pildistamise korraldaja on valinud kliendi soovile vastava fotograafi ning vajutanud tema nime peale.
Operatsiooni nimi: OP3.5: pildistamise_ajavahemiku_valimine
Vastutused:
Kasutusjuhud: Registreeringu koostamine/esitamine/kinnitamine/kustutamine
Eeltingimused: Pildistamise korraldajale on kuvatud antud fotograafi andmed ning nupp, millele vajutades kuvatakse pildistamise korraldajale antud fotograafi ajagraafik. Samuti on pildistamise korraldajale kuvatud nupp „Koosta registreering“.
Järeltingimused: Pildistamise korraldaja on valinud antud fotograafi ajagraafikust kliendi soovile sobivaima aja ning vajutanud selle peale, samuti on pildistamise korraldaja vajutanud nupule „Koosta registreering“.
Operatsiooni nimi: OP3.6: kliendi_kasutajakonto_lisamine
Vastutused:
Kasutusjuhud: Registreeringu koostamine/esitamine/kinnitamine/kustutamine
Eeltingimused: Pildistamise korraldaja on vajutanud nupule „Koosta registreering“. Seega on talle kuvatud vorm, kuhu peab sisestama kliendi kasutajakonto.
Järeltingimused: Pildistamise korraldaja on sisestanud registreeringule kliendi, kellele ta koostab registreeringut, kasutajakonto.
Operatsiooni nimi: OP3.7: registreeringu_esitamine
Vastutused:
Kasutusjuhud: Registreeringu koostamine/esitamine/kinnitamine/kustutamine
Eeltingimused: Pildistamise korraldajale on kuvatud nupp „Esita registreering“.
Järeltingimused: Pildistamise korraldaja on vajutanud nupule „Esita registreering“ ning registreeringu andmed on salvvestatud nii, et ka antud fotograaf näeb oma ajagraafikus koostatud registreeringut.
Operatsiooni nimi: OP3.8: registreeringu_kustutamine
Vastutused:
Kasutusjuhud: Registreeringu koostamine/esitamine/kinnitamine/kustutamine
Eeltingimused: Pildistamise korraldaja on vajutanud nupule „Esita registreering“ ning registreering on esitatud nii, et ka fotograaf näeb seda. Fotograaf on loginud sisse oma kasutajakontosse. Nii pildistamise korraldajale kui ka fotograafile on kuvatud nupp „Kustuta registreering“.
Järeltingimused: Pildistamise korraldaja/ fotograaf on vajutanud nupule „Kustuta registreering“ ning antud registreering on kustutatud.
Operatsiooni nimi: OP3.9: registreeringu_kinnitamine
Vastutused:
Kasutusjuhud: Registreeringu koostamine/esitamine/kinnitamine/kustutamine
Eeltingimused: Fotograafile on kuvatud nupp „Kinnita registreering“, millele vajutades kinnitatakse registreering.
Järeltingimused: Fotograaf on vajutanud nupule „Kinnita registreering“ ning registreeringu andmed on salvestatud. Registreeritud ajal leab aset kliendi pildistamine.
Operatsiooni nimi: OP4.1: tegevuse valimine (fotode laadimine veebikeskkonda)
Vastutused:
Kasutusjuhud: Fotode laadimine veebikeskkonda/kvaliteetsete fotode edastamine kliendi kasutajakontole
Eeltingimused: Fotod on loodud. Fotograaf on loginud sisse oma kasutajakontosse. Fotograafile on kuvatud nupp „Alusta fotode üleslaadimist“. Fotograaf on vajutanud nupule „Alusta fotode üleslaadimist“. Seega on fotograafile kuvatud vorm, mille kaudu saab fotograaf otsida veebikeskkonda laetavad fotod.
Järeltingimused: Fotograafi poolt vormile valitud fotod on laetud veebikeskkonda.
Operatsiooni nimi: OP4.2: foto_kustutamine
Vastutused:
Kasutusjuhud: Fotode laadimine veebikeskkonda/kvaliteetsete fotode edastamine kliendi kasutajakontole
Eeltingimused: Kõikide veebikeskkonda laetud fotode juurde on kuvatud nupp „Kustuta foto“, millele vajutades kustutatakse antud foto.
Järeltingimused: Fotod, mille juures on fotograaf vajutanud nupule „Kustuta foto“, on kustutatud veebikeskkonnast.
Operatsiooni nimi: OP4.3: kliendi_kasutajakonto_lisamine
Vastutused:
Kasutusjuhud: Fotode laadimine veebikeskkonda/kvaliteetsete fotode edastamine kliendi kasutajakontole
Eeltingimused: Fotograafile on kuvatud kõikide Fototellimuse klientide kasutajakontod ning on kuvatud nupp, millele vajutades saab edastada fotod valitud kliendi kasutajakontole.
Järeltingimused: Fotograaf on valinud loetelust kliendi, kellele edastatakse fotod kasutajakonto.
Operatsiooni nimi: OP4.4: fotode_edastamine
Vastutused:
Kasutusjuhud: Fotode laadimine veebikeskkonda/kvaliteetsete fotode edastamine kliendi kasutajakontole
Eeltingimused: Fotograaf on valinud kliendi, kellele edastatakse fotod ning fotograafile on kuvatud nupp, millele vajutades edastatakse fotod valitud kliendi kasutajakontole.
Järeltingimused: Fotograaf on vajutanud nupule „Edasta fotod kliendi kasutajakontole“. Seega on fotod edastatud valitud kliendi kasutajakontole.
Operatsiooni nimi: OP5.1: tegevuse valimine (tellimuse koostamine)
Vastutused:
Kasutusjuhud: Tellimuse koostamine/esitamine
Eeltingimused: Klient on loginud sisse oma kasutajakontosse ning fotod on edastatud kliendi kasutajakontole. Kliendile on kuvatud nupp, millele vajutades saab hakata koostama tellimust.
Järeltingimused: Klient on vajutanud tellimuse koostamise nupule ning saab hakata koostama tellimust.
Operatsiooni nimi: OP5.2: fotode_valimine
Vastutused:
Kasutusjuhud: Tellimuse koostamine/esitamine
Eeltingimused: Kliendile on kuvatud nupp „Ava fotod“. On kuvatud kliendi kasutajakontole edastatud fotod ning iga foto juurde on kuvatud kastike, mille sisse vajutades saab klient tellida antud foto.
Järeltingimused: Klient on vajutanud tellitavate fotode juurde kastikesse. Seega on tellitavad fotod valitud.
Operatsiooni nimi: OP5.3: paberitüübi_valimine
Vastutused:
Kasutusjuhud: Tellimuse koostamine/esitamine
Eeltingimused: Iga tellitava foto juurde on kuvatud paberitüübi valimise võimalus.
Järeltingimused: Klient on valitud tellitavate fotode paberitüübi.
Operatsiooni nimi: OP5.4: fotode_koguse_valimine
Vastutused:
Kasutusjuhud: Tellimuse koostamine/esitamine
Eeltingimused: Iga tellitava foto juurde on kuvatud foto koguse valimise võimalus.
Järeltingimused: Klient on valinud tellitavate fotode kogused.
Operatsiooni nimi: OP5.5: fotode_suuruse_valimine
Vastutused:
Kasutusjuhud: Tellimuse koostamine/esitamine
Eeltingimused: Iga tellitava foto juurde on kuvatud foto suuruse valimise võimalus.
Järeltingimused: Klient on valinud tellitavate fotode suurused.
Operatsiooni nimi: OP5.6: tellimuse_esitamine
Vastutused:
Kasutusjuhud: Tellimuse koostamine/esitamine
Eeltingimused: Kliendile on kuvatud nupp „Salvesta tellimus“, millele vajutades salvestatakse tellimuse andmed ning nupp „Esita tellimus“, millele vajutades esitatakse tellimus nii, et seda saab hakata kokku panema .
Järeltingimused: Klient on vajutanud nuppudele „Salvesta tellimus“ ning „Esita tellimus“. Kliendi tellimuse andmed on salvestatud ning esitatud organisatsioonile Fototellimus.

Jadadiagrammid

Järgnevalt on toodud jadadiagrammid, mis kuuluvad organisatsiooni Fototellimus teenuste ja III iteratsiooni alla.
Joonis 31: Kasutajakonto loomine ja kasutajakontosse sisselogimise jadadiagramm (III iteratsioon)
Joonis 32: Sooviavalduse koostamise ja esitamise jadadiagramm (III iteratsioon)
Joonis 33: Registreeringu koostamise, esitamise, kustutamise ja kinnitamise jadadiagramm (III iteratsioon)
Joonis 34: Fotode laadimine veebikeskkonda ja kvaliteetsete fotode edastamine kliendi kasutajakontole jadadiagramm (III iteratsioon)
Joonis 35: Tellimuse koostamise ja esitamise jadadiagramm (III iteratsioon)

III iteratsiooni registrimudel

Joonis 36: III iteratsiooni registrimudel

Täpsustatud kasutusjuhtude mudel

Vaata II iteratsiooni kasutusjuhtude mudeleid .

Muudatuste ajalugu

Kuupäev
Muudatuse teostaja
Muudatuse kirjeldus
12.03.2013
Gerda Põdder
I iteratsiooni algus
16.03.2013
I iteratsiooni lõpp
26.03.2013
I iteratsiooni täiendamine
02.04.2013
II iteratsiooni algus
09.04.2013
II iteratsiooni täiendamine
16.04.2013
II iteratsiooni lõpp
17.04.2013
III iteratsiooni algus
18.04.2013
III iteratsiooni täiendamine/muutmine
23.04.2013
III iteratsiooni lõpp

Kasutatud materjalid

Näidisprojekt aines IDU5360 „Kontseptuaalne süsteemianalüüs“ – e-deklaratsioonide haldamine. [Online] Maurus – TTÜ INFORMAATIKAINSTITUUT (18.04.2013)
46
