Common Rail - Diisel (0)

Common rail diisel
Sissejuhatus
Võrreldes bensiinimootori tööpõhimõttega,
on diiselmootoril järgmised olulised
erinevused:
  Tööprotsess silindris  toimub alati õhu
ülejäägiga
  Silindrisse moodustunud küttesegu
süüdatakse kuumusega, mis tekib õhu
kokkusurumisest survetakti lõpus: kütus
pihustatakse kuuma õhu sisse ning
üheaegselt segu moodustumisega toimub
ka selle segu süttimine.
  Väntvõlli pöörlemissagedust reguleeritakse
silindritesse pihustatava kütuse kogusega.
Sissejuhatus

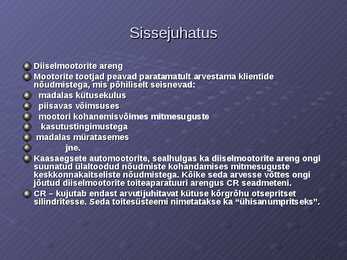

Diiselmootorite areng
Mootorite tootjad peavad paratamatult arvestama klientide
nõudmistega, mis põhiliselt seisnevad:
  madalas kütusekulus
  piisavas võimsuses
  mootori kohanemisvõimes mitmesuguste
   kasutustingimustega
 madalas müratasemes
             jne.
Kaasaegsete automootorite, sealhulgas ka diiselmootorite areng ongi
suunatud ülaltoodud nõudmiste kohandamises mitmesuguste
keskkonnakaitseliste nõudmistega. Kõike seda arvesse võttes ongi
jõutud diiselmootorite toiteaparatuuri arengus CR  seadmeteni .
CR – kujutab endast arvutijuhitavat kütuse kõrgrõhu otsepritset
silindritesse. Seda toitesüsteemi nimetatakse ka “ühisanumpritseks”.
Sissejuhatus

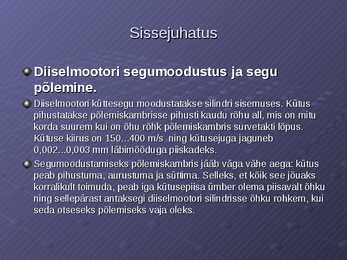

Diiselmootori  segumoodustus ja segu
põlemine.
Di selmootori küttesegu moodustatakse silindri sisemuses. Kütus
pihustatakse põlemiskambrisse  pihusti  kaudu rõhu al , mis on mitu
korda suurem kui on õhu rõhk põlemiskambris survetakti lõpus.
Kütuse ki rus on 150...400 m/s  ning kütusejuga jaguneb
0,002...0,003 mm läbimõõduga pi skadeks.
Segumoodustamiseks põlemiskambris jääb väga vähe aega: kütus
peab pihustuma, aurustuma ja süttima. Sel eks, et kõik see jõuaks
korralikult toimuda, peab iga kütusepi sa ümber olema piisavalt õhku
ning sel epärast antaksegi di selmootori silindrisse õhku rohkem, kui
seda  otseseks  põlemiseks vaja oleks.
Sissejuhatus
Põlemiskambrite tüübid
 Nüüdisaegsete diiselmootorite põlemiskambrid jagunevad ehituse poolest  jaotatud  ja jaotamata
põlemiskambriteks.
Jaotatud põlemiskambrid  koosnevad kahest osast: põhikambrist  , mis paikneb kolvis ja
abikambrist (keeriskambrist)  , mis asub plokikaanes. Keeriskambri maht moodustab kogu
põlemiskambri üldmahust 60...70%. Keeriskambri kuju soodustab intensi vsete õhukeeriste
tekkimist. Õhuvool haarab pihustist pihustunud kütuse, mis seguneb, aurustub ja süttib.
Keeriskambrist  tungivad  põlevad gaasid põhikambrisse, kus kütus põleb lõplikult.
Jaotatud põlemiskambrite eelised jaotamata põlemiskambrite ees:
1.Segu moodustumine võib toimuda suhteliselt väikese pritserõhuga (11...15MPa).
2.Mootori töö on suhteliselt pehme, mootori töö on vaiksem
3. Heitgaasid  on puhtamad
Jaotatud põlemiskambrite puudused jaotamata põlemiskambrite ees:
1.Suurem kütuse  erikulu , mis on tingitud soojakadudest suuremast põlemiskambri
seinapindalast.
2.Mootori raskem käivitamine suurte soojakadude tõttu. Seepärast varustatakse sellised  mootorid
hõõgküünaldega.
Jaotatud põlemiskamber
Jaotamata põlemiskambrid kujutavad endast ühtainukest ruumi, mis tavaliselt paikneb kolvi
sees. Põlemiskambri kuju peab aitama tekitada intensiivseid õhukeeriseid.
Sissejuhatus
Jaotamata põlemiskambrite eelised:
1.Suurem ökonoomsus
2.Kergem käivitamine
Jaotamata põlemiskambrite puudused:
1.Jäigem töö, mootori töö mürarikkam
Sissejuhatus

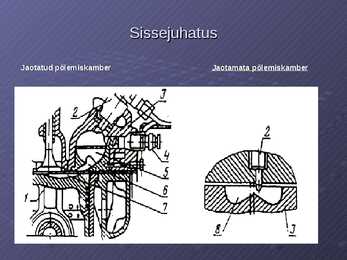

Jaotatud põlemiskamber                                               Jaotamata põlemiskamber

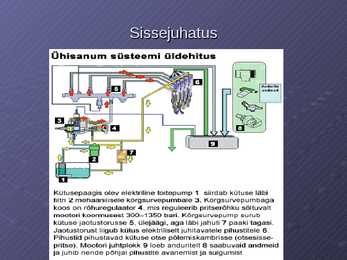

Sissejuhatus
Sissejuhatus
Võmaldab väiksema töömahuga mootoreid
Eelpihustuse ajal on õhu ja kütuse segu hästi  lahja  (50:1),
põhipihustusel aga 16:1. Lisaks müra vähendamisele  alandab
eelpihustuse lahja küttesegu ka põlemistemperatuuri ning
lämmastikoksiide tekib vähem.
Esimese sõiduautole mõeldud ühisanum diiselmootori ehitas aga
1990. aastal  Fiat . 1994 läks Fiati alustatud projekt üle Robert  Bosch
Gmp-le järelviimistluseks ja saritoodangusse sobitamiseks.
Süsteemi ülevaade
VÄNTVÕLLI
PÖÖRLEMISSAGEDUSE  ANDUR
(Induktiivandur) 1) Püsimagnet
2) Anduri korpus
3) Sidurikoda
4) Terassüdamik
5) Mähis
6) Hammasvööga ketas
( hooratas )
Väntvõlli pöörlemissagedus andur
Kasutatakse impulsrattaid 58 + 2, st, et muidu
kuuekümnehambalisel kettal on kaks hammast puudu. Sellega
on ära märgitud väntvõlli esimese ja neljanda vändakaela
ülemise surnud seisu asend.

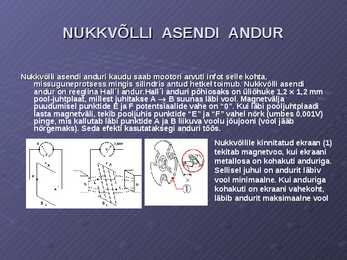

NUKKVÕLLI  ASENDI  ANDUR
Nukkvõlli asendi anduri kaudu saab mootori arvuti infot selle kohta,
missuguneprotsess mingis silindris antud hetkel toimub. Nukkvõlli asendi
andur on reeglina Hall´i andur.Hall´i anduri põhiosaks on üliõhuke 1,2 × 1,2 mm
pool-juhtplaat, millest juhitakse A → B suunas läbi vool. Magnetvälja
puudumisel punktide E ja F potentsiaalide vahe on “0”. Kui läbi pooljuhtplaadi
lasta magnetväli, tekib pooljuhis punktide “E” ja “F” vahel nõrk (umbes 0,001V)
pinge, mis  kallutab  läbi punktide A ja B liikuva voolu jõujooni (vool jääb
nõrgemaks). Seda efekti kasutataksegi anduri töös.
Nukkvõllile kinnitatud  ekraan  (1)
tekitab magnetvoo, kui ekraani
metallosa on kohakuti anduriga.
Sellisel juhul on  andurit  läbiv
vool minimaalne. Kui anduriga
kohakuti on ekraani vahekoht,
läbib andurit maksimaalne vool
Kütuse temperatuuri andur
Kütuse temperatuuri anduriks on NTC
tüüpi (negatiivse
temperatuurikoefitsiendiga)  pooljuht ,
mille asukoht võib olla:
  kõrgrõhu latis
  kütuse tagasivoolu torustikus
  kütuse filtris
Temperatuuri anduri signaali järgi
mootori arvuti:
  määrab kütuse temperatuuri
  korrigeerib pihustatavat kütusekogust
Kütuse temperatuuri anduri võimalik asukoht:

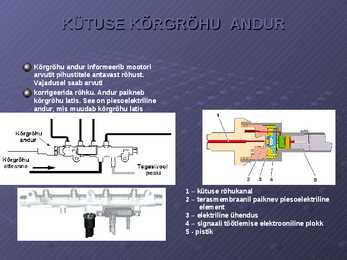

KÜTUSE KÕRGRÕHU  ANDUR
Kõrgrõhu andur informeerib mootori
arvutit pihustitele antavast rõhust.
Vajadusel saab arvuti
korrigeerida  rõhku. Andur paikneb
kõrgrõhu latis. See on piesoelektriline
andur, mis muudab kõrgrõhu latis
valitseva kütuse rõhu elektriliseks
signaaliks.
1 – kütuse rõhukanal
2 – terasmembraanil paiknev piesoelektriline
       element
3 – elektriline ühendus
4 – signaali töötlemise elektrooniline  plokk
5 - pistik

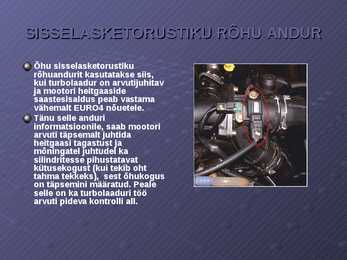

SISSELASKETORUSTIKU RÕHU ANDUR
Õhu sisselasketorustiku
rõhuandurit kasutatakse siis,
kui  turbolaadur  on arvutijuhitav
ja mootori heitgaaside
saastesisaldus peab vastama
vähemalt EURO4 nõuetele.
Tänu selle anduri
informatsioonile, saab mootori
arvuti täpsemalt juhtida
heitgaasi  tagastust ja
mõningatel juhtudel ka
silindritesse pihustatavat
kütusekogust (kui tekib oht
tahma  tekkeks),  sest õhukogus
on täpsemini määratud. Peale
selle on ka turbolaaduri töö
arvuti pideva kontrolli all.
• ÕHUKULUMÕÕTUR
Kuumkilega
õhukulumõõtur
Õhukulumõõtur sisaldab kuumkile-
elementi ja kahte termistori. Juhtplokk
kuumutab kile-elemendi (õhuke  nikli  kile)
ligikaudu 150…200 C-ni. Mööduv õhk
jahutab seda ning siseneva õhu mass
määratakse termistoride poolt
mõõdetavate temperatuuride vahe järgi.
Süsteem võib  sisaldada  ka NTC tüüpi
temp. andurit, mil e signaali ei vajata õhu
massi määramiseks vaid mis
saadetakse  mööda CAN võrku teistele
juhtplokkidele
SIDURIPEDAALI  ANDUR
Siduripedaali anduri signaali on
vaja tühikäigu
pöörlemissageduse kiiremaks
stabiliseerimiseks ja püsikiiruse
hoidja väljalülitamiseks. Ka see
on kontaktandur, ehituselt
jaguneb kas reguleeritav andur
või mittereguleeritav.
PIDURIPEDAALI   ANDURID
Piduripedaali andur informeerib mootori
juhtarvutit piduripedaali vajutamisest.
Reeglina on tegemist kontaktanduriga ja
tavaliselt on see andur dubleeritud.
Dubleerimine on vajalik piduripedaali
signaali  edastamise kindlustamiseks.
Kahe anduri  olemasolul  on kaks  varianti :
           1. Omavahel kokkuehitatud
andurid
Piduripedaali anduri signaali järgi reguleeritakse
kütuse etteannet pihustitele ja lülitatakse välja
püsikiiruse hoidja (kui see on olemas).
GAASIPEDAALI  ASENDI ANDURID
Gaasipedaali asendi andur
informeerib  mooto -ri juhtarvutit
autojuhi vajadusest mootori
koormuse ja väntvõlli
pöörlemissageduse osas.
Õhu  etteanne

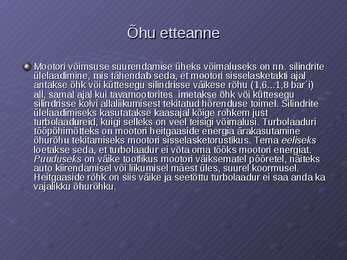

Õhu etteanne
Mootori võimsuse suurendamise üheks võimaluseks on nn. silindrite
ülelaadimine, mis tähendab seda, et mootori sisselasketakti ajal
antakse õhk või küttesegu silindrisse väikese rõhu (1,6...1,8 bar´i)
all, samal ajal kui tavamootorites  imetakse õhk või küttesegu
silindrisse kolvi al aliikumisest tekitatud hõrenduse toimel. Silindrite
ülelaadimiseks kasutatakse  kaasajal  kõige rohkem just
turbolaadureid, kuigi selleks on veel teisigi võimalusi. Turbolaaduri
tööpõhimõtteks on mootori heitgaaside energia ärakasutamine
õhurõhu tekitamiseks mootori  sisselasketorustikus . Tema  eeliseks
loetakse seda, et turbolaadur ei võta oma tööks mootori energiat.
Puuduseks on väike  tootlikus  mootori väiksematel pööretel, näiteks
auto ki rendamisel või liikumisel mäest üles, suurel  koormusel .
Heitgaaside rõhk on siis väike ja seetõttu turbolaadur ei saa anda ka
vajalikku õhurõhku.

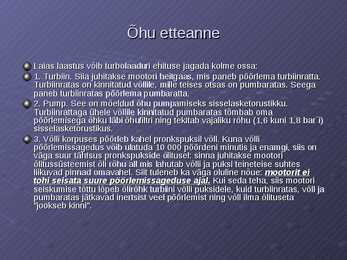

Õhu etteanne
Laias laastus võib turbolaaduri ehituse jagada kolme ossa:
1.  Turbiin . Siia juhitakse mootori heitgaas , mis paneb pöörlema turbiinratta.
Turbiinratas on kinnitatud võllile, mille teises otsas on pumbaratas. Seega
paneb turbiinratas pöörlema pumbaratta.
2.  Pump . See on mõeldud õhu pumpamiseks sisselasketorustikku.
Turbiinrattaga ühele võllile kinnitatud pumbaratas tõmbab oma
pöörlemisega õhku läbi õhufiltri ning tekitab vajaliku rõhu (1,6 kuni 1,8 bar´i)
sisselasketorustikus.
3. Võlli korpuses pöörleb kahel pronkspuksil võll. Kuna võlli
pöörlemissagedus võib ulatuda 10 000 pöördeni  minutis  ja  enamgi , siis on
väga suur tähtsus pronkspukside õlitusel: sinna juhitakse mootori
õlitussüsteemist õli rõhu all mis lahutab võlli ja  puksi  teineteise suhtes
liikuvad pinnad omavahel. Siit tuleneb ka väga oluline nõue: mootorit ei
tohi seisata suure pöörlemissageduse ajal. Kui seda teha, siis mootori
seiskumise tõttu lõpeb õlirõhk  turbiini võlli puksidele, kuid turbiinratas, võll ja
pumbaratas jätkavad inertsist veel pöörlemist ning võll ilma õlituseta
"jookseb kinni".
EGR
EGR
Ülaltoodud  skeemil  on järgmised heitgaasi tagastust puudutavad tähised:
4 – Heitgaasi (EGR) tagastusklapp. Selle avanemisel juhitaksegi heitgaas sisselaske
      torustikku.
5 – Jahutatud õhu  klapp , juhib tegelikult läbi vahejahuti sisselasketorustikku lastavat
      õhku, kuid EGR süsteemis saab selle klapi abil tekitada suuremat hõrendust
sisse-
      lasketorustikus ning sellega reguleerida heitgaasi kontsentratsiooni õhu hulgas.
8 – Heitgaasi  jahuti , jahutab silindritesse antavat heitgaasi, et suurendada selle tihe-
       dust . Heitgaasi jahutatakse jahutusvedelikuga( gaas -vedeliktüüpi soojusvaheti)
17 – Arvutijuhitav  hõrendusklapp  soojendatud  õhu klapi  juhtimiseks
18 – Arvutijuhitav hõrendusklapp heitgaasi tagastusklapi juhtimiseks
19 - Arvutijuhitav hõrendusklapp jahutatud õhu klapi juhtimiseks
22 – Jahutatud õhu klapi hõrendusega töötav  ajam

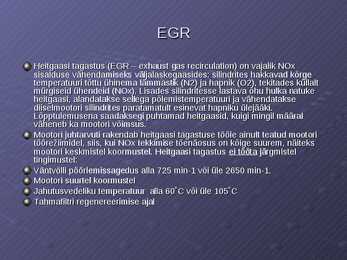

EGR
Heitgaasi  tagastus (EGR –  exhaust  gas recirculation) on vajalik NOx
sisalduse vähendamiseks väljalaskegaasides: silindrites hakkavad kõrge
temperatuuri tõttu ühinema lämmastik (N2) ja hapnik (O2), tekitades küllalt
mürgiseid ühendeid (NOx). Lisades silindritesse lastava õhu hulka natuke
heitgaasi, alandatakse sellega põlemistemperatuuri ja vähendatakse
diiselmootori silindrites paratamatult esinevat hapniku ülejääki.
Lõpptulemusena saadaksegi puhtamad heitgaasid, kuigi mingil määral
väheneb ka mootori võimsus.
Mootori  juhtarvuti rakendab heitgaasi tagastuse tööle ainult teatud mootori
töörežiimidel, siis, kui NOx tekkimise tõenäosus on kõige suurem, näiteks
mootori keskmistel koormustel. Heitgaasi tagastus ei tööta järgmistel
tingimustel:
Väntvõlli pöörlemissagedus alla 725 min-1 või üle 2650  min-1.
Mootori suurtel koormustel
Jahutusvedeliku  temperatuur  alla 60˚C või üle 105˚C
Tahmafiltri regenereerimise ajal
Õhu etteanne
HÕÕGKÜÜNLAD
Hõõgküünlad
soojendavad  silindritele
antavat õhku enne külma
mootori käivitamist,
käivitamise ajal ja ka
natuke aega pärast seda.
Tänu sellele käivitub
mootor kiiremini, külm
mootor töötab vaiksemalt
ja heitgaasid on väiksema
toksilisusega.

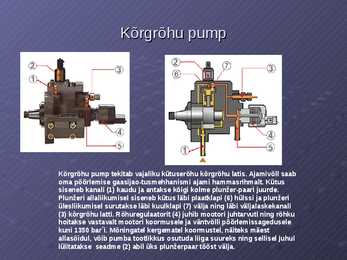

Kõrgrõhu pump
Kõrgrõhu pump tekitab vajaliku kütuserõhu kõrgrõhu latis. Ajamivõll saab
oma pöörlemise gaasijao-tusmehhanismi ajami hammasrihmalt. Kütus
siseneb kanali (1) kaudu ja antakse kõigi kolme plunžer-paari juurde.
Plunžeri allaliikumisel siseneb kütus läbi plaatklapi (6) hülssi ja plunžeri
ülesliikumisel surutakse läbi kuulklapi (7) välja ning läbi väljalaskekanali
(3) kõrgrõhu  latti . Rõhuregulaatorit (4) juhib mootori juhtarvuti ning rõhku
hoitakse vastavalt mootori koormusele ja väntvõlli pöörlemissagedusele
kuni 1350 bar´i. Mõningatel kergematel koormustel, näiteks mäest
allasõidul, võib pumba  tootlikkus  osutuda liiga suureks ning sellisel juhul
lülitatakse  seadme (2) abil üks plunžerpaar tööst välja.
kõrgrõhulatt
Kõrgrõhu  latt on valatud terasest  iga
mootoritüübi jaoks eraldi ning ta peab:
  säilitama kõrge rõhu all vajaliku
kütusevaru igaks mootori töörežiimiks
  tagama kütuse ühtlase jagunemise
kõikide pihustite vahel
   kustutama pihustite avanemisest ja
sulgumisest tingitud kütuse
pulseerimise
pihusti
Pihusti koosneb kolmest suuremast
osast:
  Pihusti elektriline osa – selles
paikneb BOSCH´i pihustitel
elektromagneti mähis,  SIEMENS `i
pihustitel piesoelektriline element.
Pihusti elektriline osa juhib pihusti
tööd.
  Pihusti keres on kütusekanalid,
rõhukamber, tõukurvarras ja vedru.
  Pihusti otsikus on väga täpselt
töödeldud pihusti nõel,
pihustusavad ja töökamber. Parema
pihustuskvaliteedi saavutamiseks
on tehtud rohkem (4 või enam)
väikese läbimõõduga pihustusava.
              NB! Pihusti osandamine on
keelatud!
Kütuse rõhk kõrgrõhu latist antakse ka pihustile, kus ta täidab
kütusekanalid, rõhukambri (A) ja töö-kambri (B). Kuivõrd
kütuserõhud nendes kambrites on võrdsed, siis tõukuri vedru (1)
toimel surutakse pihusti nõel (3) alla ja pihusti on suletud.

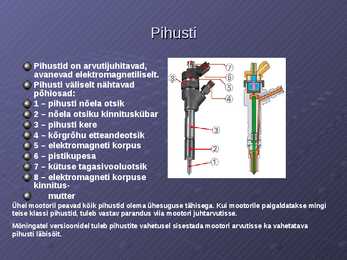

Pihusti
Pihustid  on arvutijuhitavad,
avanevad elektromagnetiliselt.
Pihusti väliselt nähtavad
põhiosad:
1 – pihusti nõela otsik
2 – nõela otsiku kinnituskübar
3 – pihusti  kere
4 – kõrgrõhu etteandeotsik
5 – elektromagneti korpus
6 – pistikupesa
7 – kütuse tagasivooluotsik
8 – elektromagneti korpuse
kinnitus -
      mutter
Ühel  mootoril  peavad kõik pihustid olema ühesuguse tähisega. Kui mootorile paigaldatakse mingi
teise klassi pihustid, tuleb vastav parandus viia mootori juhtarvutisse.
Mõningatel versioonidel tuleb pihustite vahetusel sisestada mootori  arvutisse  ka vahetatava
pihusti läbisõit.

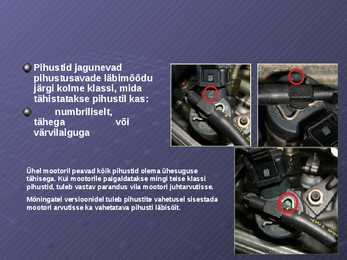

Pihustid jagunevad
pihustusavade läbimõõdu
järgi kolme klassi, mida
tähistatakse pihustil kas:
        numbriliselt,
tähega                   või
värvilaiguga
Ühel mootoril peavad kõik pihustid olema ühesuguse
tähisega. Kui mootorile paigaldatakse mingi teise klassi
pihustid, tuleb vastav parandus viia mootori juhtarvutisse.
Mõningatel versioonidel tuleb pihustite vahetusel sisestada
mootori arvutisse ka vahetatava pihusti läbisõit.

Document Outline

• Common rail diisel
• Sissejuhatus
• Sissejuhatus
• Slide 4
• Slide 5
• Slide 6
• Slide 7
• Slide 8
• Slide 9
• Süsteemi ülevaade
• VÄNTVÕLLI PÖÖRLEMISSAGEDUSE ANDUR
• Väntvõlli pöörlemissagedus andur
• NUKKVÕLLI  ASENDI  ANDUR
• Kütuse temperatuuri andur
• KÜTUSE KÕRGRÕHU  ANDUR
• SISSELASKETORUSTIKU RÕHU ANDUR
•  ÕHUKULUMÕÕTUR
• SIDURIPEDAALI  ANDUR
• PIDURIPEDAALI  ANDURID
• GAASIPEDAALI ASENDI ANDURID
• Õhu etteanne
• Slide 22
• Slide 23
• EGR
• Slide 25
• Slide 26
• Slide 27
• Kõrgrõhu pump
• kõrgrõhulatt
• pihusti
• Slide 31
• Pihusti
• Slide 33
