Andurite ehitus ja tööpõhimõte (0)

OLULISEMATE ANDURITE TÖÖPÕHIMÕTE
 Mootorielektroonika  seadmetest  moodustavad   andurid   ühe  suurema  osa.  Järgnevalt
ongi toodud olulisemate andurite tööpõhimõtete kirjeldused.

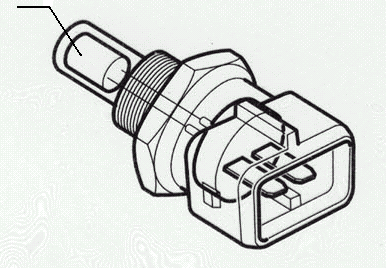

Temperatuuriandurid

Temperatuuriandureid  kohtab  mootori   jahutusvedeliku   temperatuurianduritena,
mootoriõli   temperatuurianduritena,  silindritele  antava  õhu  temperatuurianduritena  jne.
Reeglina on need termistortüüpi andurid, mil e põhiosaks on  pooljuht , mida kutsutakse
termistoriks.  Sel e  pooljuhi  omaduseks  on  temperatuuri  tõustes  vähendada  oma
elektrilist  takistust.


   Termistor

100000
90000
80000
70000
s
m
  h 60000
 o

50000
Juuresoleval näitel on toodud

ce en
BOSCH  MED 17.4 temperatuuri-           40000

ésistan
anduri andmed

R
30000
20000
10000
0
-30
-10
10
30
50
70
90
110
130
Température d'eau en °C




Pöörlemissageduste andurid

Pöörlemissageduste  andurite  al   mõistetakse  põhiliselt   vänt -  ja  nukkvõl i
pöörlemissageduste   andureid .  Informeerib  mootori  juhtarvutit  väntvõl i  või  nukkvõl i
pöörlemissagedusest.  Need  andurid võivad olla:
•  Indukti vandurid
•  Hal ´i andurid
•  Magnet-takistuslikud andurid

Indukti vandurid on kõige rohkem levinenud.

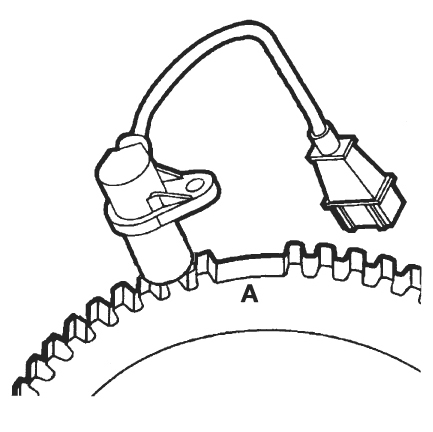

 Näiteks  väntvõl i  pöörlemissageduse   andur   kinnitatakse
tavaliselt  hooratta  karteri  külge,  kuid  signaali  tekitav
hammasvöö  on  hooratta  küljes.  Hammasvööl  on  üks
hammas vahelt ära jäetud, et arvuti saaks täpselt määrata
väntvõl i  asendit  (esimese  silindri  kolvi   ülemist   surnud
seisu).
Need  on  kontaktivabad  andurid,  kus  tänu  magnetvälja
tugevuse  vaheldumisele  indutseeritakse  anduri  mähises
  (6)  vahelduv  pinge.  Püsimagneti  (3)   magnetväli   muutub
  tugevamaks  siis,  kui  anduri  südamiku  (5)  alt  li gub  läbi
  andurketta  (8)  hammas  ja  magnetväli  nõrgeneb  si s,  kui
südamiku  al a  jõuab  hambavahe.  Ind utseeritud  pinge
vaheldumise  sagedus  sõltub  ham  maste  li kumise
ki rusest, ehk  teisisõnu  – hammasketta
pöörlemissagedu-
sest. Andurketas (8) pöörleb koos väntvõ l iga.

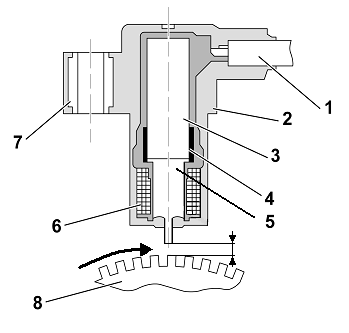

1 – ühendusjuhe  arvutil
e
2 – anduri kere

3 -  püsimagnet

1mm
4 - puks

5 – anduri  südamik , mil  e alumine
      ots moodustab mag  neti ühe  pooluse
6 -  mähis

7 - kinnitusava

8 - andurketas




Indukti vanduri tööpõhimõte
Magnetvälja  tugevuse  muutumine  indutseerib  anduri  mähises  pinge,  mil e  tugevus
sõltub  magnetvälja  tugevusest  ja  tema  muutumise  ki rusest.  Kuna  magnetvälja
muutumise  sagedus  sõltub  andurketta  pöörlemise  sagedusest,  si s  ka  mähises
indutseeritava pinge muutmise sagedus sõltub andurketta pöörlemissagedusest. Anduri
ja andurketta hammaste vaheline  pilu  on täpselt määratletud ja mõnedel (vanematel) mudelitel
on see reguleeritav.
Pärast  andurite  signaalide  läbitöötamist  on  arvuti  võimeline  igal  hetkel  määrama
väntvõlli  pöörlemissageduse
Väntvõl i  pöörlemise  alguse   signaal   (R)  on  väga  nõrk  (mõni  mV)  ja  seetõttu  tugevalt
mõjutatav mitmesugustest häiretest.
Väntvõl i  pöörlemissageduse  tõustes  tõuseb  ka  anduri  mähise  pinge,  mis  väntvõl i
suurematel  pöörlemissagedustel  võib   tõusta   mitmesaja  voldini.  See  nõuab   arvutile
tervet  rida kaitsemeetmeid.

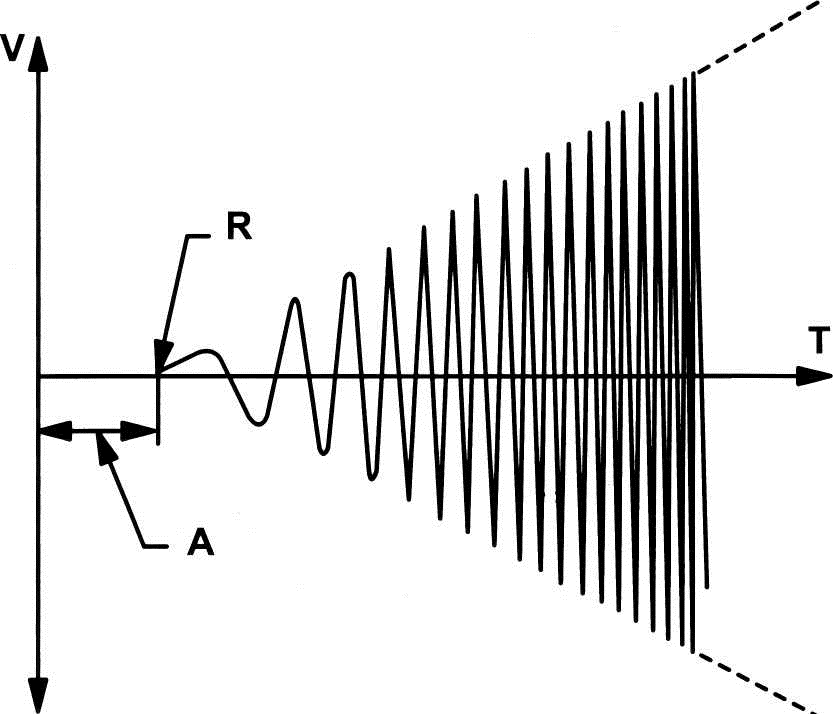

V = Anduri mähises indutseeritav pinge
Т = Aeg
R = Väntvõl i pöörlemise algus
А = Väntvõll ei pöörle





AKTIIVSED ANDURID
Andurit  nimetatakse  akti vseks,  kui  tema  tööks  on  vajalik  väline   toitepinge ,  mil e
puudumisel andur elektrilisi impulsse ei genereeri.
Tänu  oma  väikestele  mõõtudele  ja  väikesele  massile  saab  akti vandureid  paigaldada
rattalaagri juurde. Sel isel juhul on anduriketas sisse ehitatud laagri separaatorisse ning
andurikettaks on vahelduv magnetväli.
Reeglina  on  akti vsete  anduritena  kasutusel  Hal i  efektil  põhinevad  või  si s  magnet-
takistuslikud  andurid.  Nende  andurite  poolt  genereeritava  signaalpinge  suurus  ei  sõltu
andurketta  pöörlemissagedusest,  nagu  see  oli  induktiivanduritel.  Küll  on  aga  signaali
vaheldumise  sagedus  proportsionaalne  ratta  pöörlemissagedusega,  nagu  see  oli  ka
indukti vanduritel.
Akti vsetelt  anduritelt  antakse   digitaalne   signaal  arvutile  ühe  juhtme  kaudu.  Võrreldes
indukti vanduritega, on sel isel ülekandemeetodil vähem võimalusi häirete tekkeks.
Akti vsete andurite  eeliseks  indukti vandurite ees on veel:
•
  Peale pöörlemissageduse, võimaldab anda infot ka pöörlemissuuna kohta
•
  Annab diagnostilist infot ka anduri ja anduriketta vahelisest pilust

Hal `i  efektil põhinevad aktiivsed andurid
Halli  efekt:  eelpingestatud  pooljuhis  indutseeritakse  magnetvälja  mõjutusel
eelpingestusega  ristisuunaline  pinge,  mil e  suurus  sõltub  magnetvälja  tugevusest  ja
suund magnetvälja  suunast .
Halli  efektil  põhineval  pöörlemissageduse  anduri  pooljuhi  juurest  li gub  mööda
anduriketas,  mil es  on  vahelduv  magnetväli.  See  vahelduv  magnetväli  genereerib
pooljuhis   vahelduva   pinge,  mis  elektroonilises  võimendiplokis  võimendatakse  ja
muudetakse ABS arvutile saadetavaks digitaalseks signaaliks

  Magnetväli





Genereeritud pinge
     Pooljuh t




Eelpinge

Hall´i efekti kasutatakse tavaliselt nukkvõlli asendi anduri ehituses.
Sel eks,  et  arvuti  saaks  juhtida  süüteküünalde  ja   pihustite   tööd  –  mil isel  hetkel  peab
silindris  toimuma  säde  ja  mil isel  hetkel   pihustamine ,  peab  arvuti  pidevalt  saama
informatsiooni  kolbide  asendi  kohta  silindrites.  Seda  infot  on  võimalik  saada  nukkvõl i
asendi  kaudu,  sest  nukkvõlli  pöörlemise  ajal  vastab  iga  silindri  kolvi  ülemisele  surnud
seisule survetakti lõpus nukkvõlli erinev asend.
•
Andurina  on  jäl egi  kasutusel  Hall´i  andur,  kus  magneti  li kumisel anduri  juurest
läbi, tekitatakse elektriline signaal.
•

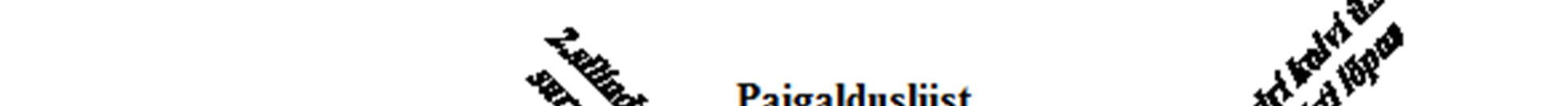

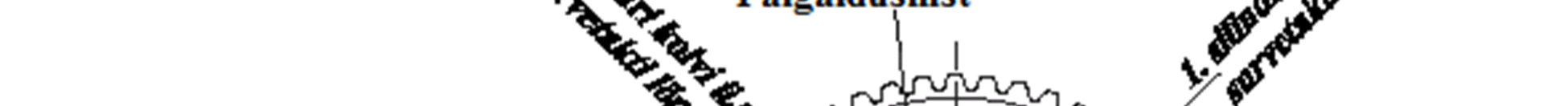

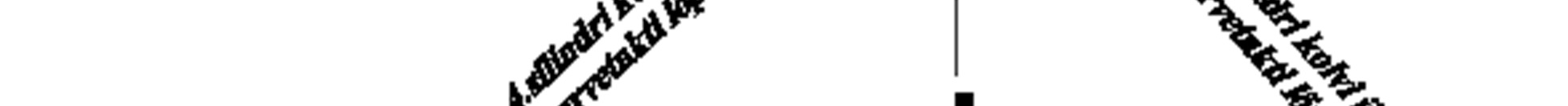

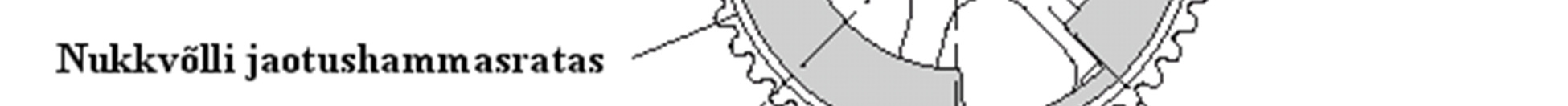

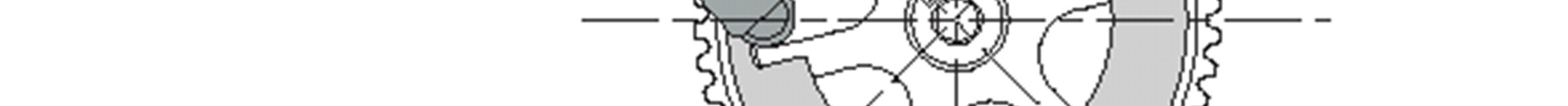

Magnetvöö  paikneb  nukkvõl i  jaotushammasrattas.  Iga  silindri  kohta  on  erineva
tugevusega  magnetväli,  tänu  mil ele  tekitatakse  ka  Hall´i  anduris  erinevad
signaalid iga silindri kohta, kus  kolb  on jõudnud ülemisse surnud seisu survetakti
lõpus.

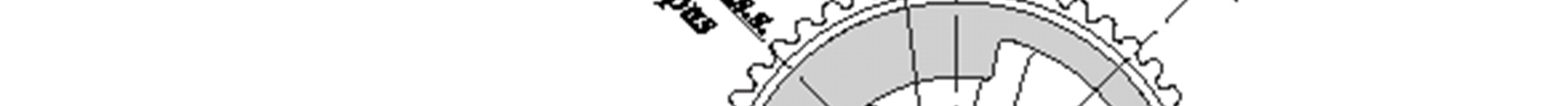

Magnetvöö

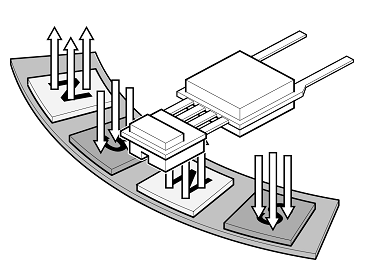

MAGNET-TAKISTUSLIKUD AKTIIVSED ANDURID

  Magnet-takistusliku  anduri  element  koosneb
   vaheldumisi   paigaldatud  permal oi  ja  räni
õhukestest  kihtidest.  Permal oi  –   väikese
magnetilise  takistusega raud-nikkelsulam  .
Räni  elektriline  takistus  on  sõltuv  ted
a läbiva
magnetvoo  suurusest  ja suunast.

Anduri  elemendi  juurest  läbili kuv  v ahelduv
magnetväli
muudab
vastavalt
ma gnetvoo
suunale  elemendi  elektrilist  takistu
st,  mis
töötatakse
läbi
anduri
ehituses     olevas
elektronplokis. ABS või ESP arvutile saa detakse

pinge  0,8  või  1,6V,  sõltuvalt magnetvoo   suunast
läbi elemendi.

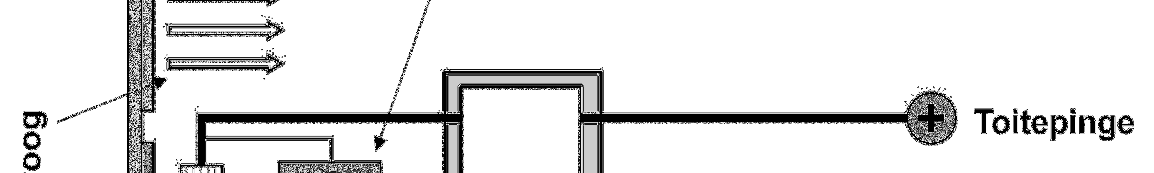

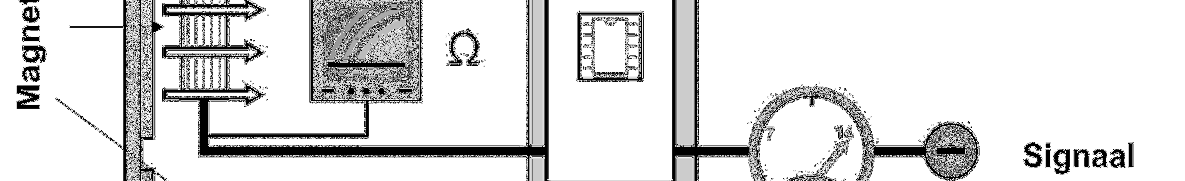

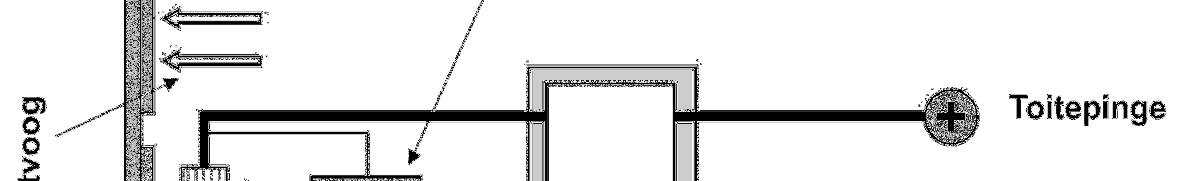

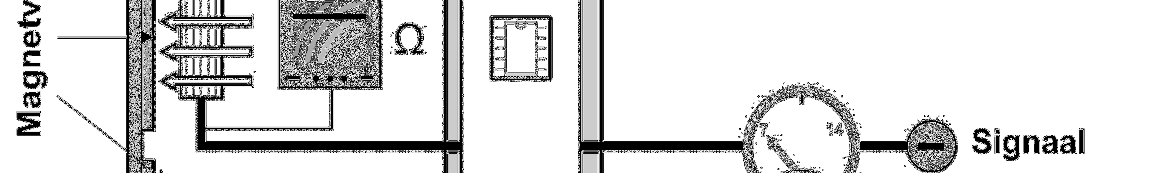

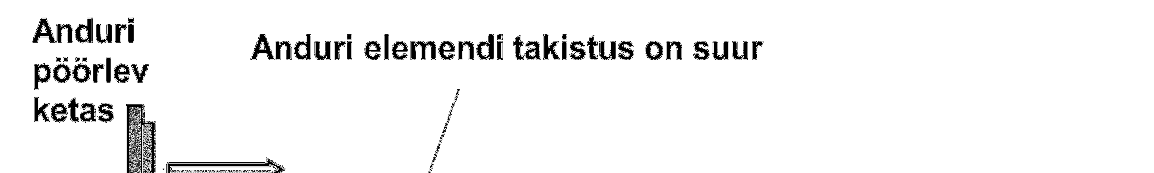

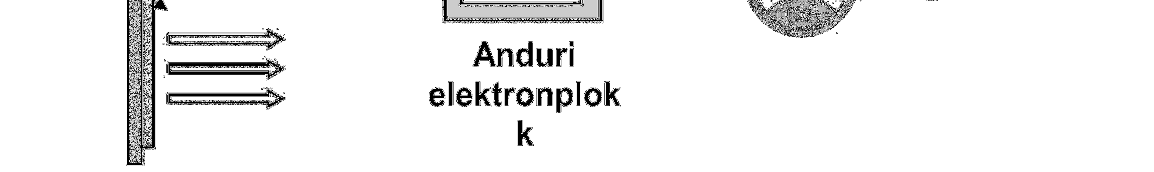

Tööpõhimõte:  Esitatud  magnetvoo
suuna korral on elemendi takistus suur
ja elementi läbib vool 7mA.

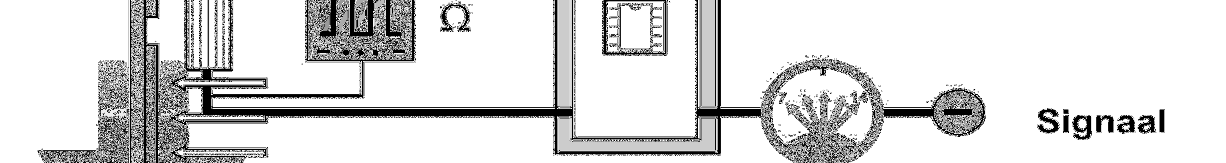

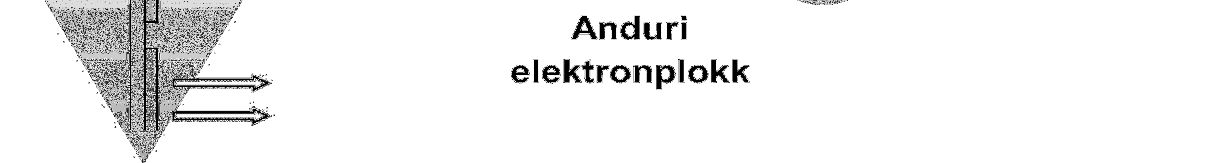

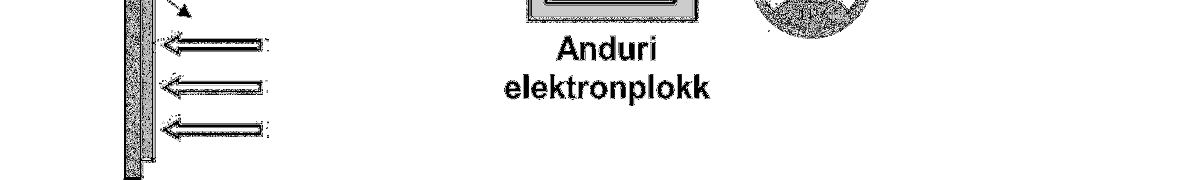

      Anduri
elektronplokk

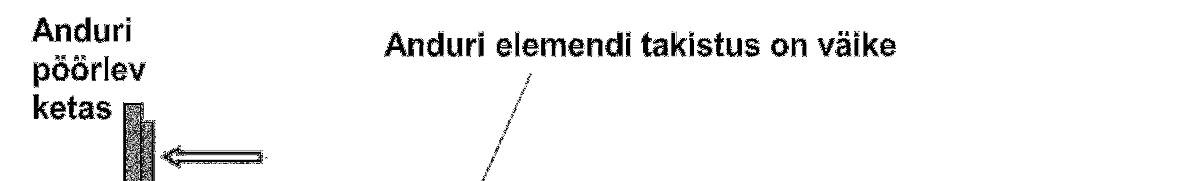

Tööpõhimõte:  Esitatud  magnetvoo
suuna  korral  on  elemendi  takistus
väike ja elementi läbib vool 14 mA.

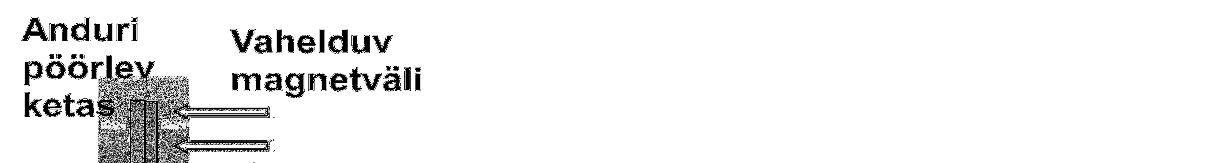

Tööpõhimõte:  Andurketta pöörlemisel
vaheldub  magnetvoo  suund  elemendi
juures,  tekitades  muutuva  takistuse.
Voolutugevus  kõigub 7 ja 14 mA vahel
sagedusega,  mis  on  proportsionaalne
andurketta  pöörlemissagedusega.

















PIESOELEKTRILISE ELEMENDI TÖÖTAMINE












Piesoelektrilisel elemendil võib täheldada kahesugust efekti:
1.  Otsene
2.  Pööratud
Otsene  efekt  tähendab  seda,  et  piesoelektrilise  elemendi  kristal ide  kokkusurumisel
tekib  kristal i  vastaspindadel  pinge.  Kristal ide  lahtivenitamisel  on  pinge  vastupidise
polaarsusega.
Pööratud  efekt  tähendab  seda,  et  piesoelektrilise  elemendi   kristallide   vastaspindade
mõjutamisel  elektrilise  pingega,  kristall  kas   paisub   või  tõmbub  kokku,  sõltuvalt  pinge
polaarsusest.
Piesoelektriline  andur:  Al järgneval  joonisel  on  esitatud  piesoelektriline  rõhuandur.
Kanali  1  kaudu  juhitakse  piesoelektrilise  elemendini  (2)  rõhk  (kas  gaasi  või  mingi
vedeliku  rõhk),  mis  elemendile  mõjudes  tekitab  sel e    vastaspindadel  elektrilise  pinge.
See pinge juhitakse  elektroonilisse   plokki  (4) ja sealt edasi mootori juhtarvutisse.

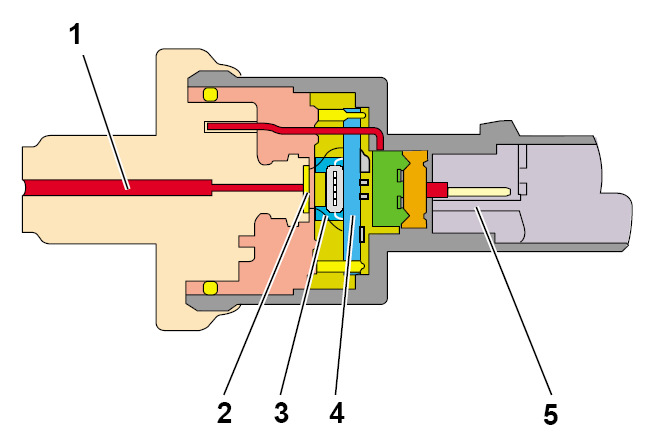

1 –  rõhukanal
2 – terasmembraanil paiknev
       piesoelektriline element
3 – elektriline ühendus
4 – signaali töötlemise
         elektrooniline   plokk
5 - pistik



λ-andurid.
λ-andurid  on  ette  nähtud   küttesegu   koostise  kontrol imiseks.  λ-andur  paikneb  välja-
lasketorustikus  ja  tegelikult  hindab  λ-andur  vaba  hapniku  kogust  heitgaasis:  kui
heitgaasis oli palju vaba hapnikku, siis mootori silindrisse antud küttesegu oli  lahja  (palju
õhku vähe kütust); kui aga vaba hapnikku oli vähe, si s ilmselt oli segu rikas (vähe õhku,
palju  kütust).  λ-andur   saadab   elektrilise  signaali  küttesegu  koostise  kohta  mootori
arvutile,  mis  teeb  sellest  vajaliku  järelduse:  kui  segu  oli  lahja,  siis  antakse  pihustile
korraldus rikastada segu ja vastupidi.

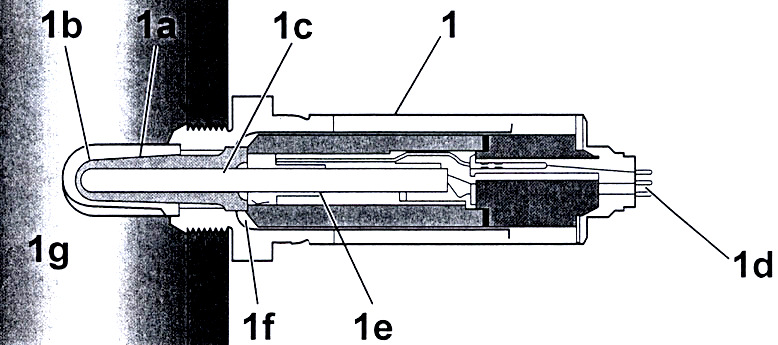

λ-anduri ehitus ja töötamine:














1 - λ-andur,  1a – tsirkooniumoksi dist  ZrO2   tuub ,  1b – õhuke (5µm) plaatinakate,
1c – plaatinakattega siseelektrood koos välisõhu juurdepääsuga, 1d – pistik,
1e – soojenduselement, 1f - õhu juurdepääs, 1g – heitgaas

λ-anduri tööpõhimõte: Anduri normaalne  töötemperatuur  on 300°C. Tsirkooniumoksiidist
tuubil  on  omadus  juhtida  läbi  hapniku  ioone.  Kui   tuubi   ümbritseb  rikkast  küttesegust
moodustunud heitgaas, mil es on vähe vaba hapnikku, siis hakkavad tuubi sisemusest,
kus on puhas õhk ja hapniku ioone palju, hapniku  ioonid  li kuma välispinna poole, kus
hapniku ioone peaaegu polegi. Ioonide liikumine tekitab tuubi sise- ja välispinna vahel
umbes  1voldilise  pinge,  mis  antakse  arvutile.  Vastavalt  sel ele  signaalile  annab  arvuti
pihustile korralduse lahjendada küttesegu.
Kui  aga  heitgaasis  on  palju  vaba  hapnikku  (lahja küttesegu),  si s  hapniku  ioonid  tuubi
sisemusest  välispinna  poole  li kuma  ei  hakka  ning  tsirkooniumoksi dist  tuubi  sise-  ja
välispinna vahel elektrilist pinget peaaegu ei ole. Ka see signaal antakse arvutile ning
arvuti  annab  korralduse  rikastada  küttesegu.  Lõpptulemusena  hoiab  arvuti  küttesegu
normaalkoostisega, tänu mil ele hoitakse kokku kütust ning  heitgaasid  on puhtamad.
Kaasaegsetel λ-anduritel on sees soojenduselement, mis ki rendab anduri soojenemist
normaalse töötemperatuurini.

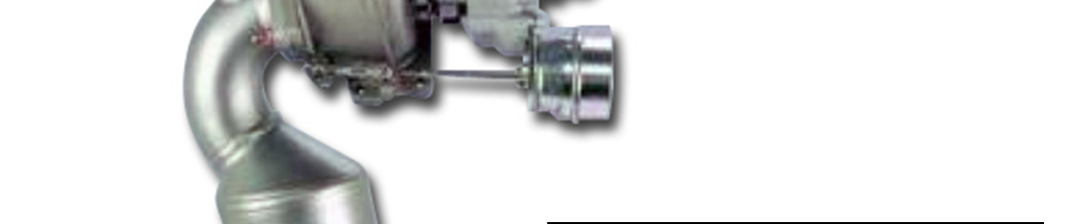

Uuematel   mootoritel   kasutatakse  kahte  λ-  andurit:  üks  paikneb  enne  katalüsaatorit  ja
teine  on  katalüsaatori  taga.  Tagumise  anduri  ülesandeks  on  kontrol ida  katalüsaatori
tööd.  Kui   katalüsaator   hoiab  heitgaasid  puhtana,  si s  tagumise  λ-  anduri  signaal  on
püsiv, umbes 0,4…0,5V. Kui aga katalüsaator enam ei toimi, si s esimese ja tagumise
anduri signaalid on peaaegu ühesugused ja muutuvad pi rides 0…1V.

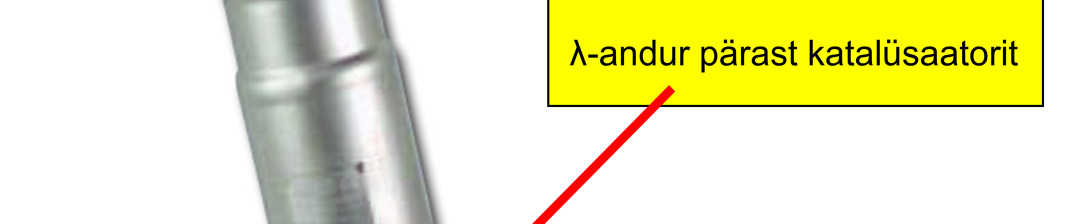

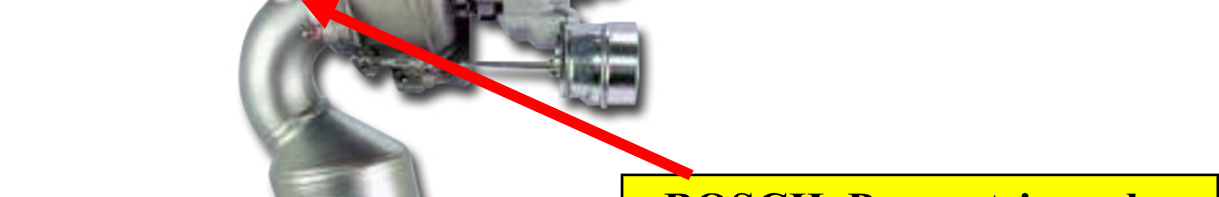

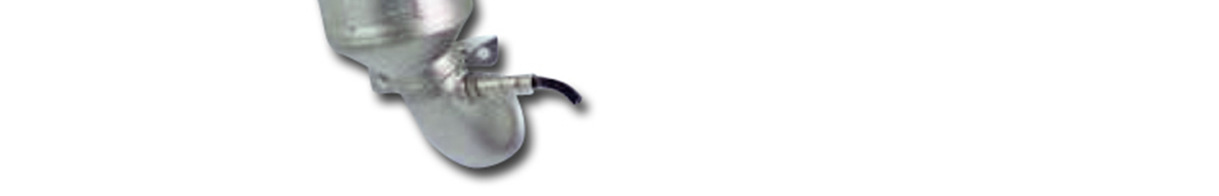

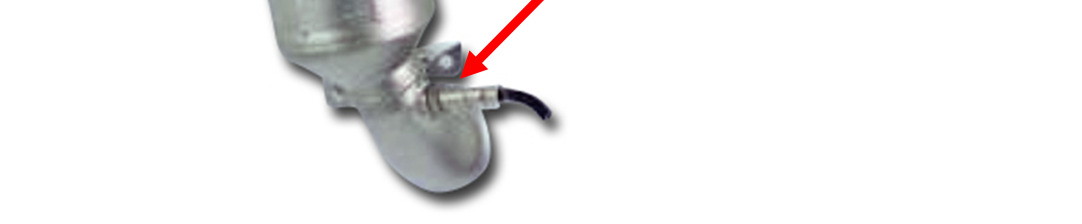

Λ-andur,
mis
paikneb
pärast
katalüsaatorit,  informeerib  mootori
juhtarvutit
katalüsaatorist
väljuva
heitgaasi   puhtusest:  reeglina  peab
sel e  anduri  signaal  olema  stabi lselt
460mV. Kõrvalekalded sel est vi tavad
kas küttesegu koostise, süüteseadme-
te, katalüsaatori või heitgaasi torustiku
riketele.




λ- anduritel võib ol a kas 1, 2,3 või 4 ühendusjuhet:
Ühejuhtmelistel anduritel on ainult signaali juhe, massiühendus saadakse  metal  korpuse
kaudu.
Kahejuhtmelistel anduritel on üks signaali- ja teine massijuhe.
Kolmejuhtmelistel  anduritel  on  kaks   juhet   anduri  kütteks  ja  üks  juhe  on
signaalijuhtmeks. Massiühendus on läbi korpuse.
Neljajuhtmelisel   anduril   on  kaks  küttejuhet  ja  kaks  signaalijuhet,  mil est  üks  on
massiühendus.
Kaasajal   massiühendust  läbi  korpuse  eriti  ei  kasutata,  kuna   pinged   on  väikesed  ja
väikseimgi oksi di- või mustusekiht keermesli te vahel häirib anduri tööd.

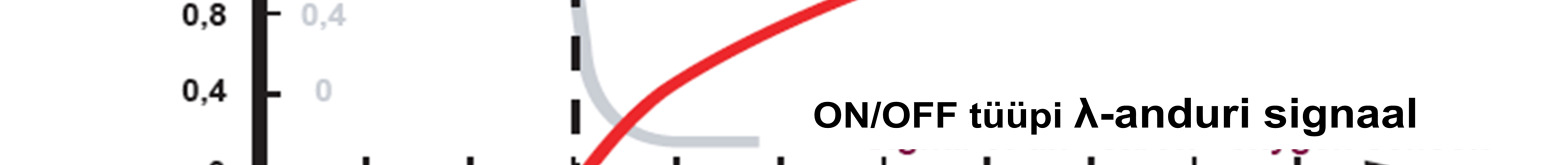

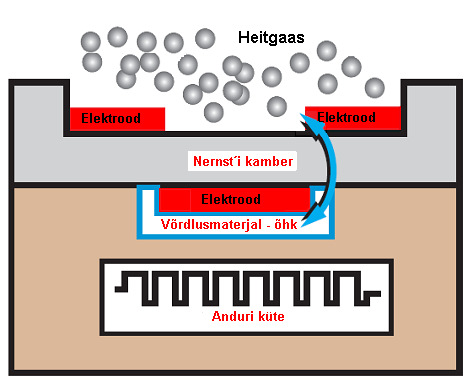

ON/OFF tüüpi λ-anduri tööpõhimõtte kordamine
Seni kasutusel olnud ON/OFF tüüpi λ-andurid töötavad põhimõttel, et Nernst´i kambrist
(ZrO2 ) läbili kuvad hapniku ioonid tekitasid elektroodide vahel pinge 0,1 kuni 0,9 V, mis
iseloomustas heitgaasis olevate hapniku ioonide hulka:
•
Rikkamal  segul  aga  on  hapniku  ioone  vähem  ning  seega  si s  pinge  kõrgem
(ioonid hakkavad intensi vsemalt li kuma sealt, kus neid on rohkem (õhk) sinna,
kus neid on vähem.
•
Lahjemal  küttesegul  on  hapniku  ioone  rohkem  ning  seetõttu  ka  tekitatud  pinge
madalam.
Anduri signaali järgi mootori arvuti muutis segu rikkamaks või lahjemaks, keskmiselt 8
korda sekundis.
Sel ise anduri signaali järgi ei ole võimalik kindlaks määrata segu koostist (λ väärtust).

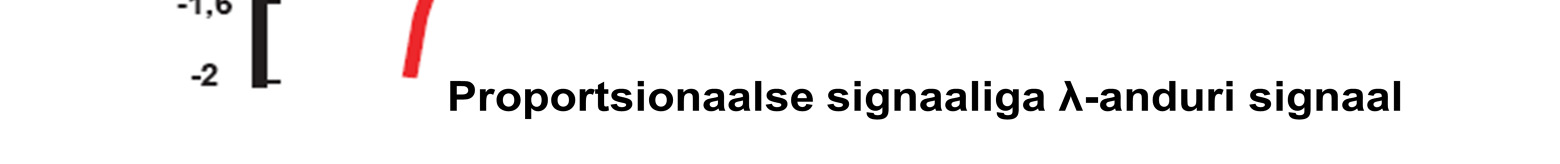

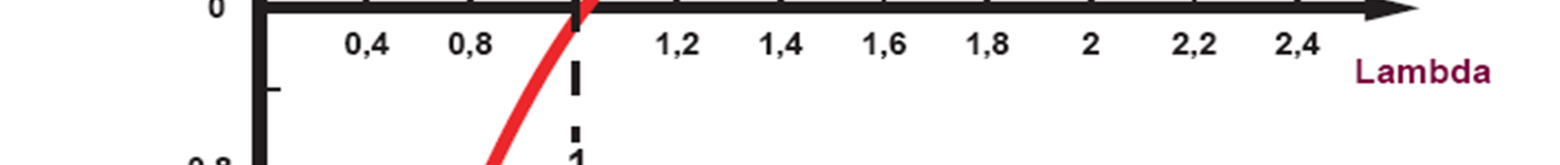

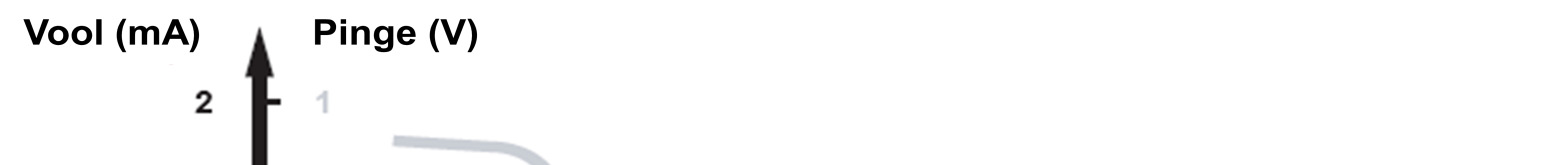

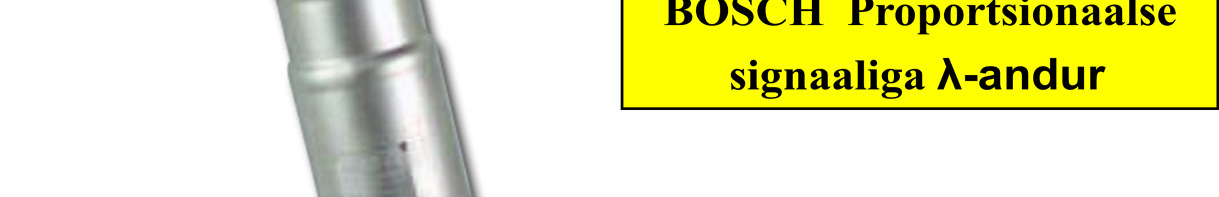

Proportsionaalse signaaliga (enne katalüsaatorit paiknev) λ-andur

Proportsionaalse  signaaliga  λ-andur  annab  mootori  arvutile  pidevat  ja  täpset  infot
küttesegu  koostise  kohta  (tavaline  λ-andur   teatab   ainult,  kas  küttesegu  oli  rikas  või
lahja).  Tänu  sel ele  infole  saab  mootori  arvuti  täpsemalt   korrigeerida   kütuse
pihustusaega.

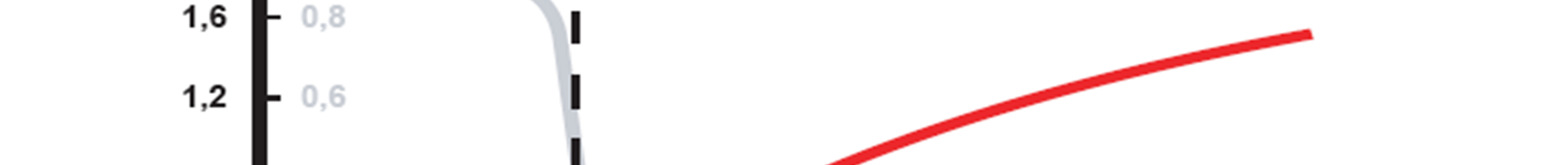

Proportsionaalse signaaliga λ-anduri  tööpõhimõte:
Proportsionaalse signaaliga λ-anduri ehituse keraamilisse plokki lisandub mõõtekamber
ja kontrollkamber. Mõõtekambrisse antakse mootori heitgaas. Mootori  juhtarvuti  annab
kontrollkambri  elektroodidele  sellise  pinge,  et  mõõtekambri  heitgaasi  hapniku  ioonide
tase  oleks  vastavuses    λ  =  1.  See  vool  registreeritakse  mootori  arvutis  ja  see
iseloomustab heitgaasi hapniku sisaldust. Seega, proportsionaalse signaaliga λ - anduri
signaal saadakse läbi arvuti andurile antava voolutugevusega, mis hoiab mõõtekambris
λ = 1 koostisega heitgaasi.






















Proportsionaalse signaaliga λ-anduri  tööpõhimõte
Proportsionaalse signaaliga λ-andur paikneb katalüsaatorisse sissevoolul.
Võrreldes ON/OFF tüüpi λ-anduriga, on proportsionaalne andur täpsem ja ki rem.
Sel e λ-anduriga on võimalik saavutada küttesegu koostiseks λ = 1± 02

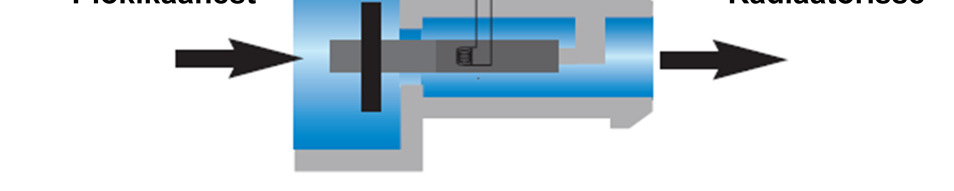

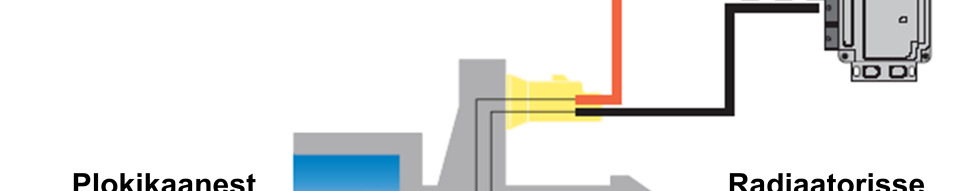

Elektriliselt juhitav  termostaat
Elektriliselt  juhitav  termostaat  võimaldab  kütuse  kokkuhoidu  umbes  1%  ja  heitgaasi
saaste vähenemist, võrreldes tavalise termostaadiga.
Sel ine  termostaat  suudab  hoida  stabiilsemat  temperatuuri,  vastavalt  mootori
töörežiimile, ja see on nüüd tõstetud 105°C-ni.
Elektriliselt  juhitava  termostaadi  tööelemendiks  on,  nagu  tavalistel  termostaatidelgi,
kuumusega  paisuv  aine – tseresi n. Termostaadi avanemistemperatuuriks on määratud
105°C. Peale sel e aga on termostaadi ehituses mootori arvuti poolt juhitav küttespiraal.
Mootori  suurematel  koormustel,  kui  tekib  ülekuumenemise  oht,  tõstab  mootori  arvuti
pulseeriva   impulss -signaali  abil  küttespiraali  ja  sellega  ka  tseresiini  temperatuuri,  et
avada termostaat varem (mõnikord isegi jahutusvedeliku temperatuuril 75°C).
Kokkuvõttes  saab  tänu  elektriliselt  juhitavale  termostaadile  mootori  arvuti  osaleda
mootori töötemperatuuri määramisel (tavalistel termostaatidega seda võimalust ei ole).











ELEKTROONILISE JUHTIMISEGA  GENERAATOR
Generaatori elektrooniline juhtimine võimaldab mootori arvutil kaasa rääkida generaatori
poolt elektrilise pinge suuruses mootori töö eri režiimidel.
Mootori ki rendamisel:
Arvuti  vähendab  generaatori  pinget  minimaalselt  lubatavani  –  13,2V.  Tänu  sel ele  on
generaatori takistus mootori ki rendamisele ka minimaalne.
Mootori aeglustamisel:
Arvuti tõstab generaatori pinget kuni 14,5V. See võimaldab aku laadimist ja ki rendab ka
mootori pidurdust.
Mootori stabiilsel töötamisel:
Generaatori poolt väljaantav pinge reguleeritakse 13,5V-ni.
Generaator  ja  mootori  juhtarvuti  on  omavahel  ühendatud  BSS  (Bit  Synchron
Singleware)  liiniga , mis kannab järgmist informatsiooni:
•
  Pinge reguleerimist
•
  Rikkeinfot
•  Aku  laadimise  vajadust
•    Voolutugevuse infot
•    Generaatori temperatuuri (sisseehitatud anduri abil)
•    Generaatori klass ja valmistajatehase info


Ühendus 1:   Dialoog  mootori arvutiga  klemmi  38 kaudu pistikupesalt 53V NR (Must),
või klemmi E2 kaudu pistikupesalt 32V GR (Hal ).

Generaatori vahetamisel tuleb kontrol ida tema  programmeerimise  taseme klassi, mida
saab kätte diagnostikaseadme abil.  Tasemeklasse  on kolm:
-klass 8 (MELCO)
-klass 12 (MELCO or VALEO)
-klass 15 (BOSCH)
Generaatori  iseloomustus  sõltub  tema  valmistajatehasest,  mida  tuleb  arvestada
generaatori vahetusel, uute andmete sisestamisel.
