Metroloogia ja mõõtetehnika (0)

MTM0010  -  Metroloogia  ja mõõtetehnika (õppejõud E.  Kulderknup )
KORDAMISKÜSIMUSED ja nende vastused õppejõu materjalide põhjal
TEOORIA:

1. METROLOOGIA MÕISTE
Teadus mõõtmisest ja selle rakendamine
Metroloogia hõlmab mõõtmise kõiki teoreetilisi ja praktilisi  aspekte , ükskõik milline ei oleks ka
mõõtemääramatus ja rakendusvaldkond:
- mõõtühikute määratlemine;
- mõõtühikute  realisatsioon  ja esitamine, etalonid;
- mõõtühiku jälgitavusahela kindlustamine (töömõõtevahend kuni mõõtühiku realisatsioonini);
Võib eristada kolme erinevat taset sõltuvalt täpsustasemest ja rakendamisest.
1. Teaduslik metroloogia tegeleb mõõteetalonide arendamise ja organiseerimisega ning nende   säilitamisega
kõrgtasemel.  Fundamental metrology ei ole otseselt defineeritud, kuid tegeleb metroloogia alustega täpsuse
kõrgtasemel, seega teadusliku metroloogia ülemine tase.
2. Tööstusmetroloogia tegeleb mõõtevahenditega ja katsetuste, kalibreerimistega ning mõõtmistega
tootmistasemel.
3. Legaalmetroloogia tegeleb õiguslike küsimustega mõõtmistega seoses, nt taatlus .

2. MÕÕTMISE JA MÕÕTESUURUSEGA SEOTUD MÕISTED
Mõõtmine on praktiline tegevus, millega saadakse üks või mitu väärtust, mida saab põhjendatult omistada
mõõdetavale  objektile .
- mõõtmine ei ole otseselt rakendatav kvalitatiivsete tunnuste korral;
- mõõtmine tähendab suuruste võrdlemist, kuid hõlmab ka objektide loendamist;
- mõõtmine eeldab, et mõõdetav  parameeter  on sobiv mõõtetulemuse kasutuseesmärgiga ning on olemas
mõõteprotseduur ja kalibreeritud mõõtevahend ning kindlaksmääratud mõõtetingimused.
-  ainehulga  mõõtmist, mille käigus määratakse uuritavas objektis ühe või mitme aine sisaldust,nimetatakse sageli
keemiliseks analüüsiks.
Suurus - nähtuse, keha või aine omadus, kus omadust saab väljendada arvuna ja referentsina.
Mõõtesuurus - suurus (objekti parameeter), mida mõõdetakse
- mõõtesuuruse kindlaksmääramiseks on vaja teada suuruse liiki ja nähtuse, suurust kandva keha või aine
kirjeldust ja sealhulgas iga olulist koostisosa ning asjasse puutuvaid keemilisi osakesi;
- mõõtesuurus kui mõõteobjektiks olev konkreetne suurus;
- mõõtmine, kaasa arvatud mõõtesüsteem ja mõõtetingimused, võib muuta nähtust, keha või ainet nii, et
tegelikult mõõdetud suurus võib erineda määratletud mõõtesuurusest. Sel juhul on vajalik asjakohase parandi
rakendamine (N: terasvarda pikkus keskkonna temperatuuril 23 °C, erineb pikkusest normaaltingimustel 20 °C,
mis on mõõtesuuruseks. Sel juhul on vajalik parandi rakendamine)
- keemia valdkonnas kasutatakse mõõtesuuruse asemel mõnikord väljendit analüüt või aine või ühendi nimetust .
Selline kasutus on ekslik, kuna need terminid ei väljenda suurusi. Küll aga võib mõõtesuuruseks olla analüüdi
sisaldus uuritavas objektis.
Mõõteprintsiip - mõõtmise aluseks olev looduslik (füüsikaline, keemiline) nähtus (N: nälgiva küüliku vere
glükoosisisalduse vähendamise  rakendus  insuliini kontsentratsiooni mõõtmiseks preparaadis VÕI siis parem
näide - termoelektrilise efekti rakendus temperatuuri mõõtmiseks)
Mõõtemeetod - mõõtmisel kasutatavate toimingute loogilise korraldamise üldine kirjeldus
Mõõtemeetodeid võib liigitada mitmeti, nagu näiteks:
-  asendusmeetod ,
- diferentsiaalmeetod,
- nullimeetod,
- otsene meetod,
- kaudne meetod,
- ainehulga mõõtmistel rakendatavaid mõõtemeetodeid nimetatakse sageli analüüsimeetoditeks.
Mõõteprotseduur, mõõtemetoodika - mõõtmise üksikasjalik kirjeldus kooskõlas ühe või mitme mõõteprintsiibi
ja kindla mõõtemeetodiga, mis tugineb mõõtemudelile ja hõlmab kõiki mõõtetulemuse saamiseks vajalikke
arvutusi
Valideerimine  - tõendamine, et kindlaksmääratud nõuded on ettenähtud kasutuseks adekvaatsed ja õiged. (N:
algselt lämmastiku kontsentratsiooni mõõtmiseks vees ette nähtud mõõteprotseduuri korral võib selle protseduuri
täiendavalt valideerida ka mõõtmiseks inimseerumis)
Mõõtetulemus - suuruse väärtuste kogum, mis koos kogu muu saadaoleva asjakohase  infoga   omistatakse
mõõtesuurusele.
Üldjuhul sisaldab mõõtetulemus .asjakohast infot suuruse väärtuste kogumi kohta. Näiteks mõned suuruse
väärtused võivad esindada mõõtesuurust paremini kui teised, mis väljendub tõenäosuse tihedusfunktsiooni abil.
Mõõtetulemust väljendatakse üldjuhul suuruse mõõtmisel saadud üheainsa suuruse väärtuse ja selle
mõõtemääramatuse kaudu. Kui mõõtemäärmatust peetakse mõõtetulemuse mingil kasutusotstarbel tähtsusetuks,
võib mõõtetulemuse esitada mõõtmisel saadud ainult üheainsa suuruse väärtuse kujul.
Suuruse mõõdetud väärtus (mõõdis) - suuruse väärtus, mis esitab mõõtetulemuse.
Korduval mõõtmisel saadud mõõdiste kogumis võib iga mõõdist kasutada suuruse mõõteväärtusena.
Üksikmõõdiste kogumit võib kasutada suuruse koondmõõdise, nagu aritmeetilise keskmise või mediaani
arvutamiseks, millega tavaliselt kaasneb vähenenud mõõtemääramatus. Kui mõõtesuurust esindavate tõeliste
väärtuste piirkond on võrreldes mõõtemääramatusega väike, siis võib mõõdist käsitleda suuruse  peaasjalikult
ühese väärtuse parima hinnanguna. Kui mõõtesuurust esindavate tõeliste väärtuste piirkond ei ole võrreldes
mõõtemääramatusega väike, siis on suuruse mõõdiseks sageli tõeliste väärtuste aritmeetiline keskmine või
mediaan. Guide on Uncertainty of Measurement järgi kasutatakse mõõdise asemel termineid mõõtetulemus ja
mõõtesuuruse väärtuse hinnang või lihtsalt mõõtesuuruse hinnang.
Mõõteriista näit - mõõteriista skaalalt/ekraanilt saadud väärtus. Võib olla otse mõõtühikuna  analoog  või digitaal
(arv) kujul või suhteline väärtus.

3. MÕÕTMISE TÄPSUSEGA SEOTUD MÕISTED
Täpsus - identsete materjalidega ja määratletud tingimustel mitu korda praktiliselt protseduuri rakendades
saadud tulemuste lähedus.
Mõõtetäpsus - suuruse tõelise väärtuse ja mõõtetulemuse lähedusaste. Mõiste "mõõtetäpsus" ei kuulu suuruste
hulka ja sellel puudub arvväärtus. Öeldakse, et mõõtmine on seda täpsem, mida väiksem on mõõtemääramatus.

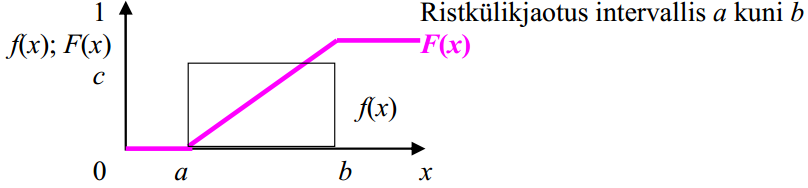

Ristkülikjaotus - pideva juhusliku  muutuja  x tõenäosusjaotus, kus x on mistahes tegelik arv, mille
tõenäosustihedus on f(x) = 1/ (x
). Kasutatakse mõõtmistel halvima juhuna üksikväärtuse hindamiseks, kui
max- xmin
puuduvad tõendatud andmed.

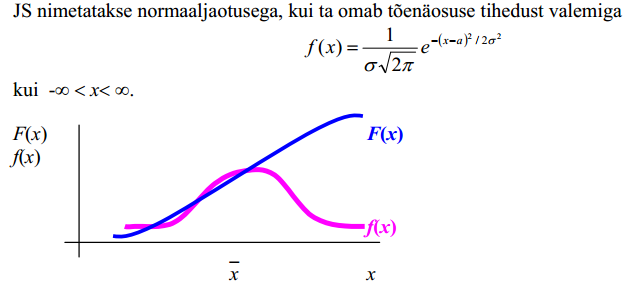

Normaaljaotus  - pideva juhusliku  muutuja  x tõenäosusjaotus, kus x on mistahes tegelik arv, mille
tõenäosustihedus on

Juhuslike suuruste summeerumisel, sh mõõtmistel, kõige eeldatum jaotusviis.
Tulemus - katse/mõõtemeetodi täieliku kogumi juhendite järgimisel saadud lõplik väärtus. See võib olla saadud
üksikmääramisega või mitme määramisega sõltuvalt meetodi juhendist. On eeldatud, et tulemus on ümmardatud
määratletud protseduuriga.
Tõeline väärtus - väärtus praktilisel eesmärgil, millele n laborite poolt saadud üksiktulemuste keskmine
suundub, kui n suundub lõpmatusse. Mõõtmistel kõige ootatum väärtus. Selline tõeline väärtus seostub
määratletud katsemeetodiga.
Tuntud väärtus - mõõteobjekti proovist saadud tegelik kvalitatiivne väärtus.
Suuruse tõeline väärtus - suuruse väärtus, mis esitab mõõtetulemuse praktilisel eesmärgil õigena. Mõõtmise
kirjeldamisel veaarvutuskäsitluses vaadeldakse tõelist väärtust kui ainulist ja praktiliselt mitte teadaolevat.
Hälve - erinevus (katsemeetodiga seotud) tõelise väärtuse ja mõõtmisel saadud väärtuse vahel.
Standardhälve - tulemuste  seeria   hajuvuse  mõõt umber nende keskmise, võrdne dispersiooni positiivsele
ruutjuurele ja hinnatud positiivse ruutjuurega  ruutude  keskmisest.
Dispersioon - juhusliku muutuja ja tema keskmise vaheliste hälvete ruutude keskmine, hinnatud ruutude
keskmisega.
Juhuslik viga - kogu katsetöö jooksul esinev juhuslik varieerumine hoolimata muutuja tihedast kontrollimisest
Vabadusastmed - dispersiooni arvutamisel kasutatud näitaja, sageli sõltumatute tulemuste arvust ühe võrra
väiksem.
Keskmine, aritmeetiline keskmine - tulemuste summa jagatuna antud tulemuste kogumi arvuga.
Ekse - teistest tulemustest väärtuselt piisavalt kaugel tulemus, mida ei saa lugeda kogumi osaks.
Korduvus  - korrektsel sama meetodi toimimisel identse katsematerjaliga, lühikesel ajavahemikul ja samadel
katsetingimustel (sama operaator,  aparatuur  ja labor) saadud sõltumatute tulemuste lähedus. Korduvus seostub
tulemuse vähima juhusliku muutumise olukorraga. Ajavahemik, mille jooksul tuleb saada korratud tulemused
peaks olema piisavalt lühikesed vältimaks ajasõltuvusega vigu, näiteks, keskkonna ja kalibreerimise vead.
Korratavus - sama meetodi normaalsel ja korrektsel toimimisel identse katsematerjaliga aga erinevatel
katsetingimustel (erinev operaator, erinev aparatuur ja erinevad laborid) saadud individuaalsete tulemuste
lähedus.

4. MÕÕTÜHIKUTE SI SÜSTEEM
Mõõtühik - leppeliselt määratletud ja kehtestatud reaalne skalaarne suurus, millega saab võrrelda iga teist sama
liiki suurust, et avaldada nende suuruste suhe arvuna. Mõõtühikutele on omistatud leppelised nimetused ja
tähised. Sama dimensiooniga suuruste mõõtühikud võivad olla sama nimetuse ja tähisega, isegi kui suurused ei
ole sama liiki (N:  dzaul  kelvini kohta ja J/K on vastavalt mõõtühiku nimetus ja tähis nii soojusmahtuvuse kui ka
entroopia  korral)
SI põhiühikud - mõõtühikud (7 ühikut), mis on aluseks teistele/ tuletatud  ühikutele. Väljendatakse määratletud
suurustega.
- pikkus, meeter, m
- mass,  kilogramm , kg
- aeg, sekund, s
- elektrivoolu tugevus, amper, A
- temperatuur,  kelvin , K
-  ainehulk , mool, mol
-  valgustugevus ,  kandela , cd

SI põhiühikute definitsioon -
Meeter - the metre is the  length  of the  path  travelled by  light  in a vacuum  during  a time interval of 1/299 792 458
of a second.
Kilogramm - the kilogram is equal to the mass of the international prototype of the kilogram.
Sekund -  the second is the duration of 9 192 631 770 periods of the  radiation  corresponding to the transition
between  the two hyperfine levels of the  ground  state of the caesium-133  atom .
Amper - the ampere is that  constant current which, if maintained in two  straight parallel conductors of infinite
length, of negligible circular cross- section , and placed 1 metre apart in vacuum, would produce between these
conductors a force equal to 2 x 10-7  newton  per metre of length.
Kelvin - the kelvin is the fraction 1/273,16 of the thermodynamic temperature of the  triple  point of water.
Mool - the  mole  is the  amount  of substance of a system that contains as many  elementary  entities as there  are
atoms in 0,012 kg of  carbon -12. When the mole is used, the elementary entities must be specified and may be
atoms, molecules, ions, electrons,  other  particles, or specified groups of  such  particles.
Kandela - the  candela  is the luminous intensity in a  given  direction of a source that emits monochromatic
radiation of frequency 540 x 1012 hertz and has a  radiant intensity in that direction of 1/683  watts  per steradian
SI tuletatud ühikud - tuletatud SI ühikud on saadud SI põhiühikutest ühendades suuruste füüsikalisi omadusi.
Kordühik - mõõtühik, mis saadakse antud mõõtühiku  korrutamisel  ühest suurema täisarvuga (N: kilomeeter on
meetri detsimaalne kordühik, tund on sekundi mittedetsimaalne kordühik).
Osaühik - mõõtühik, mis saadakse antud mõõtühiku jagamisel ühest suurema täisarvuga.
Suuruse väärtus - Arv ja mõõtühik, mis koos väljendavad suurust kvantitatiivselt. Vastavalt mõõtühiku liigile
on suuruse väärtus kas:
- arvu ja mõõtühiku korrutis (N: 5,34 m)
- dimensioonita (N: laasist proovikeha murdumisnäitaja 1,32)
- arv ja mõõtühik vastavalt rakendatud mõõteprotseduurile (N: 43,5 HRC)
- arv ja mõõtühik vastavalt etalonainele (N: te ei taha teada...)
- arv võib olla kompleksarv (N:  vooluahela  kogutakistus antud sagedusel, (7+3i)Ω)

5. SI MÕÕTÜHIKUTE KIRJUTAMINE
  Ühikute tähised on väikesed tähed kuid need on suured tähed kui:
- ühiku nimetus tuleneb isiku nimest;
- nimetus on lause alguses.
  Ühiku tähis jääb ainsusesse.
  Ühikute sümbolite korrutis peab olema ülestõstetud  punktiga  või tühemikuga N: N∙m või N m
  Ühikud, mis on ühekordse jagatisena, peavad olema kirjutatud kaldkriipsuga või negatiivse astmena
N: m/s või m∙s-1
  Jagatisena tohib esitada ainult ühte kaldkriipsu N: m/s2 mitte m/s/s.
  Lubatud on kasutada sulgusid.
  Tähis tuleb eraldada arvväärtusest tühemikuga N: 5 kg mitte 5kg, kehtib ka protsentidele
  Arvväärtuste esitamisel:
- tuleks jätta tühemik 3 grupilise  numbrite  vahel nii vasakul kui paremal komast (N: 15 739,012 53), kui
on ainult neli numbrit, võib tühemik  puududa . Ei tohiks kasutada komasid tuhendete eraldamiseks
- matemaatilistes tehetes rakendada ühikute tähiseid (kg/m3) ja mitte nimetusi (kilogramm/ kuupmeeter )
- peab olema selge, milline tähis kuulub arvväärtusele ja milline matemaatiline tehing rakendub suuruse
väärtusele. N: 35 cm × 48 cm, mitte 35 × 48 cm; 100 g ± 2 g, mitte 100 ± 2g.

6. ETALONI MÕISTE. PRIMAARETALONID
Etalon  - Antud suuruse määratluse teadaoleva väärtuse ja sellega seotud mõõtemääramatuse realiseering, mida
kasutatakse suuruse tugiväärtusena (N: 1 kg massietalon standardmääramatusega 3 µg).
Antud suuruse määratluse realiseering võib olla saavutatud mõõtesüsteemi, materiaalmõõdu või etalonaine abil.
Etaloni kasutatakse sageli suuruse tugiväärtusena mõõdiste ja seotud mõõtemääramatuste omistamisel teistele
sama liiki suurustele, seejuures saavutades metroloogilise jälgitavuse teiste etalonide, mõõtevahendite või
mõõtesüsteemide kalibreerimise kaudu.
Termin  realiseerimine  tähistab kolme protseduuri:
- esimene seisneb mõõtühiku füüsikalises realiseerimises selle määratluse kaudu ja on realiseerimine sensu
stricto (“in the  narrow  sense”)
- teine, mida nimetatakse .reprodutseerimiseks., ei seisne mõõtühiku füüsikalises realiseerimises selle määratluse
alusel, vaid äärmiselt reprodutseeritava etaloni konstrueerimises, mis põhineb mingil füüsikalisel nähtusel, nagu
näiteks stabiliseeritud sagedusega laserite kasutamine meetri etaloni korral, Josephsoni efekt voldi või Halli
kvantefekt oomi korral;
- kolmas protseduur  seisneb materiaalmõõdu rakendamises etalonina.
Etaloniga seotud standardmääramatus on alati seda etaloni kasutades saadud mõõtetulemuse liitmääramatuse
komponent . Sageli on see komponent väike võrreldes liitmääramatuse teiste  komponentidega . Suuruse väärtus ja
mõõtemääramatus peavad olema määratud etaloni kasutamise ajal.
Rahvusvaheline etalon - etalon, mida tunnustavad rahvusvahelise lepingu allkirjastajad ja mis on mõeldud
ülemaailmseks kasutamiseks.
Riigietalon - etalon, mida pädev asutus tunnustab riigis või majanduses toimiva  alusena  vaadeldud liiki suuruse
teistele etalonidele suuruse väärtuste omistamiseks.
Primaaretalon  - etalon, mis on sisse seatud  primaarse  tugiprotseduuri alusel või loodud lepinguliselt valitud
artefaktina. N:
- Ainehulga kontsentratsiooni primaaretalon, mis on valmistatud keemilise komponendi teadaoleva ainehulga
lahustamisel teadaoleva ruumalaga  lahustis .
- Rõhu primaaretalon, mis tugineb jõu ja pindala eraldi mõõtmistele.
- Isotoopide ainehulga suhte primaaretalon, mis on saadud segades teatud isotoopide  kindlaid  ainehulki.

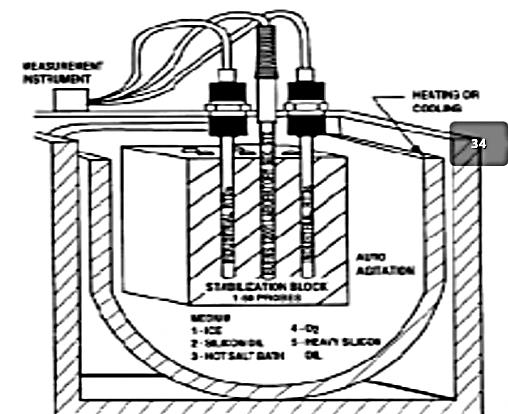

- Vee kolmikpunkti rakk  termodünaamilise temperatuuri primaaretalonina.
- Rahvusvaheline kilogrammi prototüüp kui lepingu alusel valitud artefakt.

7. MÕÕTETULEMUS KUI JUHUSLIK SUURUS. MÕÕTETULEMUSTE PÕHILISED
JAOTUSEADUSED
(ei ole otse konspektist)
Juhuslikuks nimetatakse suurust, mis sõltub juhuslikest sündmustest ja mille väärtust pole seetõttu võimalik
enne sündmuse  toimumist  kindlalt ennustada.
Juhuslikku suurust, millel võib olla lõplik või loenduv arv väärtusi, nimetatakse diskreetseks juhuslikuks
suuruseks. Diskreetne juhuslik suurus on määratud, kui on teada tema võimalikud väärtused ja nende väärtuste
ilmumise  tõenäosused, st. kui on antud jaotustabel.

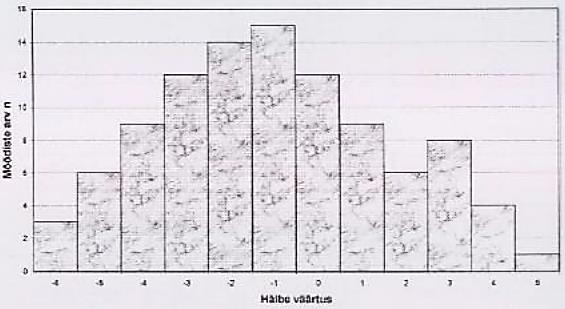

Korrastatud mõõtetulemused on väärtused suuruse järgi, mis on aluseks jaotusseadusele ja jaotusfunktsioonile
F(x).
Jaotusseadus - väärtus x
(või teiste sõnadega
k ja temale vastav tõenäosus pk=ni /Σni
- Diskreetse juhusliku
suuruse jaotusseaduseks nimetatakse vastavust tema kõikide võimalike väärtuste x1, x2, ... ja nende tõenäosuste
p1, p2, ... vahel.

Juhusliku suuruse  jaotusfunktsioon  F(x) määrab tõenäosuse selleks, et juhuslik suurus on väiksem tõkkest x, s.t.
F(x) = P(X
