Sissejuhatus

Energiatõhususe ja tehnoseadmed aine raames on antud kursuse projekt, kus tuleb leida ühe pere elamu aastane küttekulu rutmeetrile, küttelahendus, ventilatsiooni lahendus, tarbevee torustiku lahendus, kui ka kanalisatsiooni torustiku lahendus. Eelnevalt mainitud probleemide lahendamiseks on abiks lektori käest saadud tunnikonspektid, eesti standardikeskuse standardid ning kõik mis leidub interneti avarustes. Kõik selle mainitu eesmärk on näha kuidas toimub hoone energiatõhususe leidmine ning kuidas projekteerida hoonesse vajaminevad torustikud ja tehnoseadmed.

Hoone soojuskadude leidmine

Antud osas leitakse hoone konstruktsioonide soojuserijuhtivused (välisein, põrand, pööning vahelagi), hoone külmasildade määratlemine ning nende joonpikkuste leidmine ruumide kaupa koos erisoojuskadude leidmisega, hoone infiltratsiooniõhuhulga leidmine ja ruumide kaupa erisoojukao leidmine infiltratsioonist, hoone ventilatsioonibilansi koostamine ja sissepuhkeõhu soojuserikao leidmine ruumide kaupa, hoone aastase kütteenergiakulu leidmine kraadpäevade alusel, hoone soojuskadude leidmine ruumide kaupa ning hoone küttevõimsuse leidmine.

Hoone välispiirete lõiked koos soojuserijuhtivuse arvutustega.

Välissein

Välisseina kandev osa on ehitatud ristlõikega 200x50 prussidest, prusside omavaheline samm on 600mm. Antud prusside vahele on paigaldatud 200mm mineraalvill . Prusside külge on väljapoole kinnitatud tuuletõkkeplaat paksusega 13mm ja sissepoole on kinnitatud aurutõkke paber paksusega 0,3mm. Välisvoodriks on laudvooder, mis on kinnitatud distantsliistudega seina külge, mille tulemusena tekkib tuuletõkke ja laudvoodri vahele tugevalt ventileeritud õhkvahe, mille paksus on 3mm. Sissepoole aurutõkkepeale paigaldatakse metall karkass paksusega 50mm, karkassi samm on 600mm. Karkassi vahele paigaldatakse 50mm paksune mineraal vill ning karkassi peale paigaldatakse 13mm kipsplaat . (vt. Joonis 1)

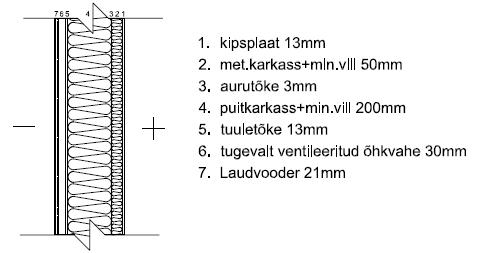

Joonis 1.
Välisseina konstruktsiooni sõlm
Tabel 1.
Väliseina erinevate materjalikihtide andmed.
Materjal
Materjali paksus (m)
ʎ (W/m*K)
Kipsplaat
0,013
0,21
Metallkarkass+mineraalvill
0,05
0,04
Aurutõke
0,003
Puitkarkass+mineraalvill
0,2
0,12/0,04
Tuuletõke
0,013
0,04
Tugevalt ventileeritud õhkvahe
0,03
Laudvooder
0,021
0,12

Väliseina soojajuhtivuse arvutamine.

Antud arvutuste koostamisel on kasutatud Eesti standardikeskuse standardit EVS 908-1:2010. [1]

Põrand

Pinnasele on paigaldatud 2x100mm vahtpolüstüreen plaadid ( vuugid omavahel ülekattes). Vahtpolüstüreeni peale on paigaldatud kile paksusega 0,2mm, mille peale on valatud armeeritud põrandaplaat paksusega 100mm. Betooni peale on paigaldatud aluskate paksusega 3mm ning aluskatte peale on paigaldatud puit parkett paksusega 15mm. (vt. Joonis 2)

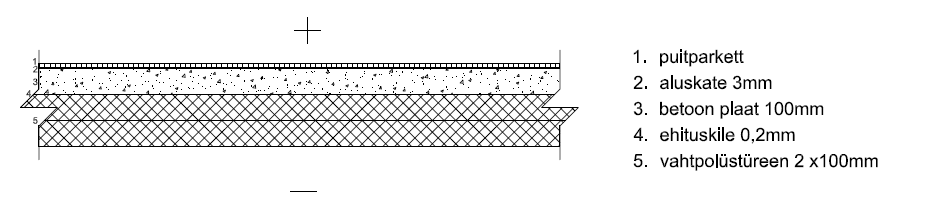

Joonis 2.
Põranda konstruktsiooni sõlm.
Tabel 2.
Põranda erinevate materjalikihtide andmed.
Materjal
Materjali paksus (m)
ʎ (W/m*K)
Puitparkett
0,015
0,12
Aluskate
0,003
0,05
Betoon
0,1
2
Ehituskile
0,002
Vahtpolüstüreen
0,2
0,04
Põranda soojajuhtivuse arvutamine.
Antud arvutuste koostamisel on kasutatud Eesti standardikeskuse standardit EVS-EN ISO 13370:2008. [1]

Pööning vahelagi

Tegemist on pööning vahelaega, mille vahelae talad toetuvad katuse fermide vahevööle ning tala laius on 200mm. Talade allapoole külge (1 korruse poole) on paigaldatud aurutõkke paber. Talade külge on paigaldatud kübar profiiliga metall karkass paksusega 25mm ja karkass on paigaldatud sammuga 400mm ning roovituse külge on paigaldatud kipsplaat. Talade vahed on täidetud puistevillaga mille paksus on 300mm. (vt Joonis 3)Vahelae kõrgus puhtast põrandast ± 0.000 kuni vahelae aluspinnani (kipsini) on 2,7m.

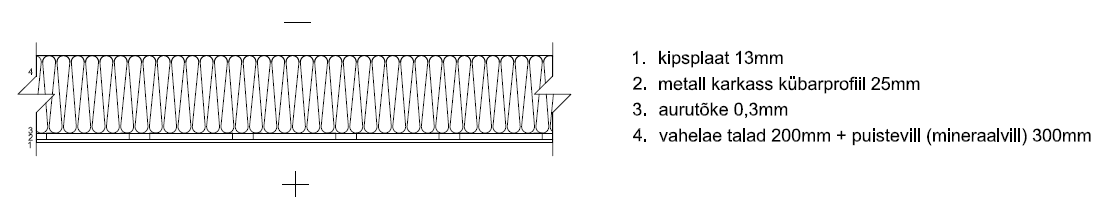

Joonis 3.
Pööning vahelae konstruktsiooni sõlm. [2]
Tabel 3.
Pööning vahelae erinevate materjalikihtide andmed.
Materjal
Materjali paksus (m)
ʎ (W/m*K)
Kipsplaat
0,013
0,12
Metall karkass kübarprofiil
0,025
Aurutõke
0,1
Vahelae talad+puiste vill
0,002
0,12/0,04
Pööning vahelae soojajuhtivuse arvutamine.
Konstruktsioon pärineb ET-2 0504-VL21 ning U väärtus on ette antud 0.13 W/m²K. [2]

Aken

Antud hoone puhul on kasutatud väljapoole avanevat kolmekordse klaaspaketiga puitakent. Antud aken on valmistatud männipuidust ning  kõik detailid on immutatud puidukaitsevahendiga. Nagu eelnevalt mainitud sai on tegemist aknaga, millel on kolmekordne klaaspaket ning kus sisemine ja välimine klaas on selektiivklaas (paksusega 42 mm). Akna soojusjuhtivus tegur on 1,1 W/m²K, mis on ette antud tootja lehel. (vt. Pilt 1) [3]
Pilt 1.
Aken. [3]

Välisuks

Tegemist on puitalumiinium uksega mille tehasepool etteantud U arv on 0,77 W/m²K. (vt. Pilt 2) [4]
Pilt 2.
Välisuks. [4]

hoone külmasildade määratlemine ning nende joonpikkuste leidmine ruumide kaupa koos erisoojuskadude leidmisega.

Antud osas leitakse hoone erinevate ruumide külmasillad nende pikkused ja erisoojuskao suurused ruumis ning kõik need väärtused on antud ruumide kaupa tabelites. (vt. Tabelid 4-13) Tabelites on kasutatud ruumide täispikkade nimede asemel lühendeid mis on välja toodud ka hoone põhiplaanil. (vt. Graafiline osa joonis 1) Antud arvutuste tegemiseks on kasutatud kursuse projektis väljatoodud valemeid (vt. Valem 1). Tabelite kujundus on võetud energiatõhus ja tehnoseadmete tunnikonspektist.
Kasutatavad valemid:
[6] [valem 1]
Tabel 4
Tehnikaruumi külmasillad ja külmasildade erisoojuskaod . [6]
Külmasild (TR)
Joonkülmasilla soojusläbivus Ψ, W/(m*K)
Külmasilla joonpikkus (m)
Külmasilla erisoojuskadu Hks (W/K)
Väliseina välisnurk
0,2
2,7
0,5
Akna ümbrus
0,1
0
0
Põrand-välisein
0,3
3,4
1
Välisein- lagi
0,2
3,4
0,7
Ukseümbrus
0,1
5,2
0,5
KOKKU


2,7
Tabel 5
Leiliruumi külmasillad ja külmasildade erisoojuskaod. [6]
Külmasild ( Saun )
Joonkülmasilla soojusläbivus Ψ, W/(m*K)
Külmasilla joonpikkus (m)
Külmasilla erisoojuskadu Hks (W/K)
Väliseina välisnurk
0,2
0
0
Akna ümbrus
0,1
1,6
0,2
Põrand-välisein
0,3
1,9
0,6
Välisein-lagi
0,2
1,9
0,4
Ukseümbrus
0,1
0
0
KOKKU


1,2
Tabel 6
WC-duširuumi külmasillad ja külmasildade erisoojuskaod. [6]
Külmasild (WC-D)
Joonkülmasilla soojusläbivus Ψ, W/(m*K)
Külmasilla joonpikkus (m)
Külmasilla erisoojuskadu Hks (W/K)
Väliseina välisnurk
0,2
0
0
Akna ümbrus
0,1
1,6
0,2
Põrand-välisein
0,3
1,7
0,5
Välisein-lagi
0,2
1,7
0,3
Ukseümbrus
0,1
0
0
KOKKU


1
Tabel 7
Majapidamisruumi külmasillad ja külmasildade erisoojuskaod. [6]
Külmasild (MR)
Joonkülmasilla soojusläbivus Ψ, W/(m*K)
Külmasilla joonpikkus (m)
Külmasilla erisoojuskadu Hks (W/K)
Väliseina välisnurk
0,2
2,7
0,5
Akna ümbrus
0,1
5,4
0,5
Põrand-välisein
0,3
5,21
1,6
Välisein-lagi
0,2
5,21
1
Ukseümbrus
0,1
5,2
0,5
KOKKU


4,1
Tabel 8
Magamistuba 1 külmasillad ja külmasildade erisoojuskaod. [6]
Külmasild (MT 1)
Joonkülmasilla soojusläbivus Ψ, W/(m*K)
Külmasilla joonpikkus (m)
Külmasilla erisoojuskadu Hks (W/K)
Väliseina välisnurk
0,2
0
0
Akna ümbrus
0,1
4,8
0,5
Põrand-välisein
0,3
4,2
1,3
Välisein-lagi
0,2
4,2
0,9
Ukseümbrus
0,1
0
0
KOKKU


2,7
Tabel 9
Esiku külmasillad ja külmasildade erisoojuskaod. [6]
Külmasild ( Esik )
Joonkülmasilla soojusläbivus Ψ, W/(m*K)
Külmasilla joonpikkus (m)
Külmasilla erisoojuskadu Hks (W/K)
Väliseina välisnurk
0,2
0
0
Akna ümbrus
0,1
0
0
Põrand-välisein
0,3
3,13
0,9
Välisein-lagi
0,2
3,13
0,6
Ukseümbrus
0,1
5,2
0,5
KOKKU


2
Tabel 10
WC külmasillad ja külmasildade erisoojuskaod. [6]
Külmasild (WC)
Joonkülmasilla soojusläbivus Ψ, W/(m*K)
Külmasilla joonpikkus (m)
Külmasilla erisoojuskadu Hks (W/K)
Väliseina välisnurk
0,2
0
0
Akna ümbrus
0,1
1,6
0,2
Põrand-välisein
0,3
1,5
0,5
Välisein-lagi
0,2
1,5
0,3
Ukseümbrus
0,1
0
0
KOKKU


1
Tabel 11
Magamistuba külmasillad ja külmasildade erisoojuskaod. [6]
Külmasild (MT 2)
Joonkülmasilla soojusläbivus Ψ, W/(m*K)
Külmasilla joonpikkus (m)
Külmasilla erisoojuskadu Hks (W/K)
Väliseina välisnurk
0,2
2,7
0,5
Akna ümbrus
0,1
6
0,6
Põrand-välisein
0,3
7,36
2,2
Välisein-lagi
0,2
7,36
1,5
Ukseümbrus
0,1
0
0
KOKKU


4,8
Tabel 12
Magamistuba 3 külmasillad ja külmasildade erisoojuskaod. [6]
Külmasild (MT 3)
Joonkülmasilla soojusläbivus Ψ, W/(m*K)
Külmasilla joonpikkus (m)
Külmasilla erisoojuskadu Hks (W/K)
Väliseina välisnurk
0,2
2,7
0,5
Akna ümbrus
0,1
6
0,6
Põrand-välisein
0,3
6,51
2
Välisein-lagi
0,2
6,51
1,3
Ukseümbrus
0,1
0
0
KOKKU


4,4
Tabel 13
Elutuba -köök külmasillad ja külmasildade erisoojuskaod. [6]
Külmasild (ET-Köök)
Joonkülmasilla soojusläbivus Ψ, W/(m*K)
Külmasilla joonpikkus (m)
Külmasilla erisoojuskadu Hks (W/K)
Väliseina välisnurk
0,2
0
0
Akna ümbrus
0,1
16,8
1,7
Põrand-välisein
0,3
8,6
2,6
Välisein-lagi
0,2
8,6
1,7
Ukseümbrus
0,1
5,2
0,5
KOKKU
6,5

Hoone infiltratsiooniõhuhulga leidmine ja ruumide kaupa erisoojukao leidmine infiltratsioonist

Antud tabelis tehtud arvutuste puhul on kasutatud valemeid 2, 3 ja 4. Mainitud valemid on võetud energiatõhususe ja tehnoseadmete tunnikonspektist ja hoone energiatõhususe miinimumnõuete määrusest.
Kasutatavad valemid:
[5] [Valem 2]
[6] [Valem 3]
[6] [Valem 4]
Kus: = 1005 ja = 1,2 [6]
Tabel 14
Ruumide kaupa infiltratsiooniõhuhulk ning
erisoojuskadu infiltratsioonist.
Ruumi nimetus
A (m²)
qi (l/s)
Hinf (W/K)
TR
14,8
0,7
0,8
LR
12,7
0,6
0,7
WC-D
15,8
0,8
1
MR
17,8
0,8
1
MT-1
39,74
1,9
2,3
Esik
21,1
1
1,2
WC
10
0,5
0,6
MT-2
44,2
2,1
2,5
MT-3
38,66
1,8
2,2
ET-KööK
102,64
4,9
5,9
KOKKU
317,44
15,1
18,2

Hoone ventilatsioonibilansi koostamine ja sissepuhkeõhu soojuserikao leidmine ruumide kaupa

Antud osas on väljatoodud erinevate ruumide sissepuhke õhu kogus ja väljatõmbe õhu kogus ning sissepuhke õhu kogusest tingituna saame leida valemiga (vt. Valem 5) erisoojuskaod ventilatsioonist. Antud arvutuste ja tabeli kujunduse puhul on kasutatud energiatõhusus ja tehnoseadmete tunnikonspekti ning vajalike õhukoguste leidmiseks on kasutatud Kredexi „Madalenergia- ja liginullenergiahoone kavandamine. Juhend väikeelamute projekteerijale, ehitajale ja tellijale (2012)“
Kasutatavad valemid:
[6] [Valem 5]
Kus: =0,7 = 1005 =1,2 [6]
Tabel 15
Ventilatsioonibilans ja sissepuhkeõhu soojuserikadu. [6]
Ruumi nimetus
Sissepuhke õhu kogus L(l/s)
Väljatõmbe õhu kogus (l/s)
Erisoojuskaod ventilatsioonist Hvent (W/K)
Elutuba-köök
37
20
13,4
Magamistuba-1
14
0
5
Magamistuba-2
12
0
4,3
Magamistuba-3
10
0
3,6
Tehnikaruum
0
4
Saun
0
0
WC-duširuum
0
25
Majapidamisruum
0
10
Esik
0
4
WC
0
10
KOKKU
73
73
26,3

Hoone aastase kütteenergiakulu leidmine kraadpäevade alusel

(sellest lähtuvalt on S väärtus 3840)

Hoone soojuskadude leidmine ruumide kaupa

Tabel 16
Hoone erisoojuskaod ruumide kaupa.
Ruumi nimetus
Välispiirde nimetus
Välispiirde pindala
Välispiirde soojusjuhtivus (W/m²K)
Välispiirete erisoojuskadu Hvp (W/K)
Erisoojuskadu külmasildadest Hks (W/K)
Erisoojuskadu infiltratsioonist Hinf (W/K)
Ventilatsiooni erisoojuskadu Hvent (W/K)
Ruumiõhu temperatuur
Arvutuslik välistemperatuur
Temperatuuride vahe ts-tv
Soojuskadu kokku (W)
1
2
3
4
5
6
7
8
9
10
11
12
TR
VS
7,1
0,16
1,14








U
2,1
0,77
1,62








L
2,8
0,13
0,36








P
2,8
0,15
0,42










3,54
2,7
0,8

21
-21
42
295,6
Saun
VS
4,94
0,16
0,79








A(E)
0,16
1,1
0,18








L
3,8
0,13
0,49








P
3,8
0,15
0,57










2,03
1,2
0,7

21
-21
42
165,1
WC-D
VS
4,44
0,16
0,71








A(E)
0,16
1,1
0,18








L
5,6
0,13
0,73








P
5,6
0,15
0,84










2,45
1
1

21
-21
42
187,1
MR
VS
1,3
0,16
0,21








A(E)
1,8
1,1
1,98








U
2,1
0,77
1,62








L
6,3
0,13
0,82








P
6,3
0,15
0,95










5,57
4,1
1

21
-21
42
448,1
MT-1
VS
8,64
0,16
1,38








A(N)
2,7
1,1
2,97








L
14,2
0,13
1,85








P
14,2
0,15
2,13










8,33
2,7
2,3
5
21
-21
42
769,8
Esik
VS
6,4
0,16
1,02








U
2,1
0,77
1,62








L
6,3
0,13
0,82








P
6,3
0,15
0,95










4,41
2
1,2

21
-21
42
319,4
WC
VS
3,84
0,16
0,61








A(N)
0,16
1,1
0,18








L
3
0,13
0,39








P
3
0,15
0,45










1,63
1
0,6

21
-21
42
135,7
MT-2
VS
17,65
0,16
2,82








A(N)
2,25
1,1
2,48








L
12,15
0,13
1,58








P
12,15
0,15
1,82










8,70
4,8
2,5
4,3
21
-21
42
852,6
MT-3
VS
15,25
0,16
2,44








A(S)
2,25
1,1
2,48








L
10,58
0,13
1,38








P
10,58
0,15
1,59










7,88
4,4
2,2
3,6
21
-21
42
759,3
ET-Köök
VS
15,27
0,16
2,44








A(S)
5,85
1,1
6,44








U
2,1
0,77
1,62








L
39,71
0,13
5,16








P
39,71
0,15
5,96










21,61
6,5
5,9
13,4
21
-21
42
1991,4
KOKKU



66,1
30,4
18,2
26,3



5922,0

ΣH = 66,1+30,4+18,2+26,3 = 141

Hoone küttevõimsuse leidmine

Q=∑H×Δt=141×42=5922 (W)

Küttesüsteemi kirjeldus

Antud osas kirjeldatakse hoonesse valitud kütelahendust.

Valitud vesiküttesüsteemi kirjeldus

Valitud vesiküttesüsteemiks on pelleti küttesüsteem. Pelleti põletuskatel, akumulaator paak ja muud süsteemid asuvad tehnoruumis. Ruumidesse on valitud radiaator tüüpi soojuskandjad temperatuuriga 70/50. Ruumidesse paigaldatavad radiaatorid on plaatradiaatorid, mis paigaldatakse ruumis olevate akende alla.

Ruumidesse valitud küttekehade valikutabel

Tabel 17
Ruumidesse valitud küttekehade valikutabel. [7]
NR
Ruumi nimetus
Ruumi soojuskadu (w)
Küttekeha tüüp
Küttekeha pikkus (mm)
Küttekeha kõrgus (mm)
Küttekeha soojusväljastus (w)
1
Saun
165,1
CV 11
500
300
193
2
WC-duširuum
187,1
CV 11
500
300
193
3
Majapidamisruum
448,1
C 21
600
450
449
4
Magamistuba - 1
769,8
CV 22
900
400
772
5
Esik
319,4
CV 21
600
300
324
6
WC
135,7
CV 11
400
300
154
7
Magamistuba - 2
852,6
CV 22
1000
400
858
8
Magamistuba - 3
759,3
CV 22
900
400
772
9
Elutuba - köök
1991,4
CV 33
1400
500
1992

Soojusallika kirjeldus koos küttesüsteemi ühendamise selgitusega

Soojusallikaks on hoones pelletikatel Fuzzy Logic 2, Kostrzewa, 15 kW mille võimsus vahemik on 5 – 15 KW ning veemahuti maht 65 L. Selline katel on valitud kuna antud katel suudab kütta ära 100 m² -200 m² suuruse hoone pinna. Tegemist on avatud süsteemiga, kus katla poolt soojendatav soojuskandja läbib otseselt hoone küttesüsteemi. (vt. Graafiline osa joonis 5) [8]

Mehaanilise ventilatsioonisüsteemi kirjeldus

Valitud ventilatsiooni süsteemi kirjeldus

Hoonesse on projekteeritud nii sissepuhke kui ka väljatõmbe süsteemid. Süsteemid on rajatud metallist ventilatsiooni torudega. Sissepuhke õhk on projekteeritud elutuppa ning kõigisse magamistubadesse. Väljatõmmme on projekteeritud kööki, tehnikaruumi, sauna, WC, WC-duširuum, majapidamisruum ja esikusse. Nendes ruumides kus väljatõmbe õhku pole projekteeritud toimib väljatõmme uste alaosas paiknevate restide kaudu. Saunas on loomulik sissepuhe. Samuti on köögis ka pliidikohale paigaldatud kubu. (vt. Graafiline osa joonis 4)

Valitud ventilatsiooniseadme kirjeldus

Antud kursuseprojektis on valitud ventilatsiooni agregaadiks HCV 3 ventilatsiooni agregaat tootjalt DAN THERM . Antud agregaat asetseb hoone tehnikaruumis, kust metallist ventilatsiooni torudega jagunevad eri ruumidesse. Antud agregaadil on vastuvoolu soojustagasti, mis antud hoone puhul on ideaalne valik. (vt. Tabel 18) [9]
Tabel 18
Ventilatsiooni agregaat HCV 3 tootjalt DAN THERM. [9]
Mudel
HCV 3
Max õhukulk
280
Õhuhulk rõhul 100 Pa
235
Soojustagasti tüüp
vastuvoolu
Kõrgus (mm)
1005
Laius (mm)
530
Sügavus (mm)
415
Mass (kg)
33
Õhukanalite ühendus (mm)
125
Möödavoolu kanal
jah

Hoone veevarustuse lahendamine

hoone sooja ja külma tarbevee varustuse kirjeldus

Vett saadakse veevärgi ühistrassist. Veevärgi ühistrassi toru veetakse majasse tehnikaruumi Ø 32 mm pemm toruga . Tehnikaruumi on ette nähtud ja projekteeritud maja vee sõlm, kus on veel veearvesti, tagasivoolu klapp ning muud tehnoseadmed. Vee torud veetakse vajalikesse kohtadesse põranda alt soojustus kihis ennem põranda valamist. (vt. Graafiline osa joonis 2)
Tabel 19
Hoone tarbevee torustiku dimensioneerimine. [10]
Lõik
Qn (l/s)
ΣQn (l/s)
Qa (l/s)
V1 (m/s)
Diam (mm)
DN (mm)
Vreal
1---2
0,1
0,1
0,1
1
11,5
15
0,9
2---3
0,1
0,2
0,16
1
15
15
0,85
3---4
0,2
0,4
0,28
1
19
20
0,82
4---5
0,2
0,6
0,31
1
19
20
1
5---6
0,2
0,8
0,34
1
21
20
1,05
6---7
0,2
1
0,36
1
22
20
1,05
7---8
0,1
1,1
0,28
1
19
20
0,82
8---9
0,1
1,2
0,29
1
19
20
0,82
WC 1


0,1
1
11,5
10
0,9
KK 2


0,1
1
11,5
10
0,9
NPM 3


0,2
1
16
15
1,1
KK 4


0,1
1
11,5
10
0,9
KK 5


0,1
1
11,5
10
0,9
DŠ 6


0,2
1
16
15
1,1
WC 7


0,1
1
11,5
10
0,9
KK 8


0,1
1
11,5
10
0,9

Kinnistu kanalisatsioon

Hoonesisese kanalisatsiooni kirjeldus

Hoone sisse paigaldatu kanalisatsiooni torustik paigaldatakse enne põrandate valamist põranda soojustus kihti. Paigaldatavad kanalisatsiooni torud on PVC kanalisatsiooni torud. Paigaldatavate torude läbimõõdud on vastavalt dimensioneerimis tulemustele. (vt. Tabel 20). Torustiku paigaldamisel tuleb jälgida kaldeid, et toimiks torustike isepuhastumise kiirus. (vt. Graafiline osa joonis 3)
Tabel 20
Hoone kanalisatsiooni torustiku dimensioneerimine. [11]
Lõik
Qn (l/s)
ΣQn (l/s)
DN (mm)
1---2
0,5
0,5
100
2---3
0,3
0,8
100
3---4
0,6
1,4
100
4---5
0,6
2
100
5---6
0,6
2,6
100
6---7
0,3
2,9
100
7---8
0,5
3,4
100
WC 1

0,5
100
KK 2

0,3
32
DŠ 3

0,6
32
KK 4

0,3
32
KK 5

0,3
32
NPM 6

0,6
50
KK 7

0,3
32
WC 8

0,5
100

Hoonevälise kanalisatsiooni kirjeldus koos sajuvee ärajuhtimise ning hoone drenaažiga

Antud hoone ümber on rajatud drenaaž, mis jookseb hoone 2 nurgas olevatesse drenaaži kaevudesse. Drenaažikaevud omakorda jooksevad tühjaks ühiskanalisatsiooni võrku. Ning sajuveed jooksevad maapealsete rennide abil eemale hoonest (1,5m) ning imbub maasisse.
Hoonest väljub 100mm diameetriga kanalisatsiooni toru mis suubub kinnistul asuvasse kanalisatsiooni kogumiskaevu ning kogumis kaevust ühiskanalisatsiooni. (vt. Graafiline osa joonis 3)

kokkuvõte

Kokkuvõtvalt võib öelada, et energiatõhususe kohapealt jääb antud hoone energiatõhusus normide piiresse ning minu valitud tehnoseadmed on antud hoonele parim. Antud kursuse projekti koostada oli väga huvitav, kuna oli palju asju millega igapäevaselt kokku ei puutu ning kõik see oli kindlasti väga hariv.

Kasutatud kirjandus

Tallinna Tehnikakõrgkooli koduleht http://ekool.tktk.ee/mod/folder/view.php?id=27914 Standardid (24.03.2014)

http://www.ehitusteave.ee/Tooted_ET_2.php#0504 (24.03.2014)

AS viljandi uksed aknad [WWW] http://www.vau.ee/?page_id=128&ptype=puitaknaduksed&subcat=VHE&ID=414&lang=et (24.03.2014)

AS viljandi uksed aknad [WWW] http://www.vau.ee/?page_id=123&ptype=valisuksed&subcat=valisuks1tihend&ID=389&scroll=37 (24.03.2014)

Hoone energiatõhususe miinimum nõuded [WWW] https://www.riigiteataja.ee/akt/118102012001 (24.03.2014)

Energiatõhususe ja tehnoseadmete tunnikonspekt 2013 (22.03.2014)

AS Purmo koduleht [WWW] http://www.purmo.com/et/tooted/plaatradiaatorid/purmo-ventil-compact.htm#tehnilised-andmed (24.03.2014)

AS Cerbos koduleht [WWW] http://www.cerbos.ee/img/cms/katlad/Kostrzewa-boiler-pellets-fuzzy-logic-2.pdf (22.03.2014)

AS Ebtherm koduleht [WWW] http://www.ebtherm.ee/tooted/ventilatsioon/hcvhch
(13.04.2014)

Eesti standardikeskus kooli õppematerjal EVS 835:2003 Kinnistu veevärgi projekteerimine (13.04.2014)

Eesti standardikeskus kooli õppematerjal EVS 846:2003 Kinnistu kanalisatsiooni projekteerimine (14.04.2014)

Lisad

IDA ICE simulatsiooni raport

Pelleti katla tootja andmed

Ventilatsiooni agregaadi tootjapoolsed andmed
28
