Küte ja ventilatsioon (0)

Sisukord

Hoone üldandmed 2
Elamu materjalid 3
1.Hoone soojuskadude leidmine 4
1.1. Hoone välispiirete lõiked koos soojusjuhtivusarvutustega 4
1.2. Hoone külmasildade määratlemine ning nende joonpikkuste leidmine ruumide kaupa koos erisoojuskadude leidmisega 4
1.3. Hoone infiltratsiooniõhuhulga leidmine ja ruumide kaupa erisoojuskao leidmine infiltratsioonist 4
1.4. Hoone ventilatsioonibilansi koostamine ja sissepuhkeõhu soojuserikao leidmine ruumide kaupa 5
1.5. Hoone soojuskadude leidmine ruumide kaupa, sealhulgas hoone küttevõimsus 6
1.6. Hoone aastane kütteenergiakulu kraadpäevade alusel 6
2.Küttesüsteemi kirjeldus 8
2.1.Küttesüsteemi kirjeldus koos soojuskanda parameetritega 8
2.2.Ruumidesse valitud küttekehade valikutabel 8
2.3.Valitud soojusallika kirjeldus ja küttesüsteemi ühendamine 8
3.Mehaanilise ventilatsioonisüsteemi kirjeldus 10
3.1.Ventilatsioonisüsteemi kirjeldus 10
3.2.Ventilatsiooniseade kirjeldus koos tootlikkuse reguleerimise kirjeldusega 10

Hoone üldandmed

Ehitusobjekt: elamu
Asukoht: Harjumaa
Üldpindala: 106,6m2
Ruumide kõrgus: 2,5m
Tubade ruutmeetrid siseseintega: 92,84m2
Köetav pind: 84,4m2
Korruseid: 1

Elamu materjalid

kasutatud madalenergia - ja liginullenergiahoone kavandamise juhendit

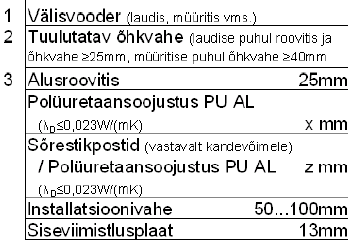

Välissein :

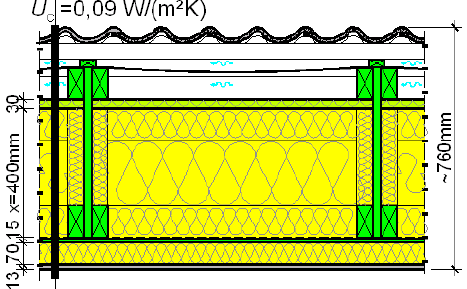

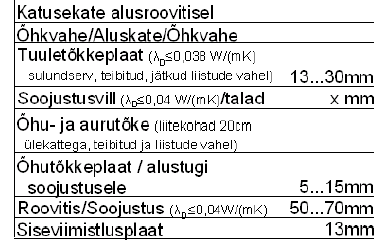

Katuslagi:

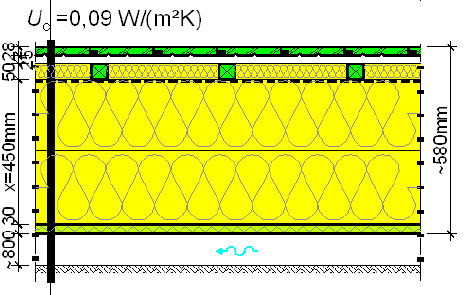

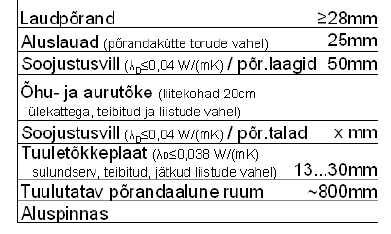

Põrand:

Hoone soojuskadude leidmine

Hoone välispiirete lõiked koos soojusjuhtivusarvutustega

Hoone välispiirete lõiked on Graafiline osa 1. Soojusjuhtivusarvutused Tabel 1
Valemid:
(1)
(2)

Hoone külmasildade määratlemine ning nende joonpikkuste leidmine ruumide kaupa koos erisoojuskadude leidmisega

Hoone külmasillad Tabel 1
Ruumide kaupa külmasildade joonpikkuste leidmine Tabel 2
(3)

Hoone infiltratsiooniõhuhulga leidmine ja ruumide kaupa erisoojuskao leidmine infiltratsioonist

Vaata Tabel 2
Infiltreeruv õhuhulk qi = (Õhulekke arv q50/(3,6*35))*Välispiirde pindala A (4)
Erisoojuskadu infiltratsioonistHinf = Infiltreeruv õhuhulk qi/1000*1005*1,2
(5)

Hoone ventilatsioonibilansi koostamine ja sissepuhkeõhu soojuserikao leidmine ruumide kaupa

Sissepuhkeõhu soojuserikadu : Ventilasiooni õhuhulk*1005*1,2/1000*(1-0,7)
Tabel 3
Ventilatsioonibilanss
Ruum
Õhuvahetuse normarv
Sissepuhke õhuhulk (l/s)
Väljatõmbe õhuhulk (l/s)
Sissepuhkeõhu soojuserikadu (W/K)
Köök -tuba
7 või
15
20
5,43
Tuba (17,3m2)
7 või
14
5,07
Tuulekoda (7,2m2)
7 või
2
2,53
Esik
7 või
3
5,07
Garderoob
7 või
2
0,0
Wc/Dušš
10 või
15
0,0
Tuba (5m2)
7 või
7
2,53
Tehniline ruum (3,7m2)
7 või
2,53
Kokku
39
39
23,16

Hoone soojuskadude leidmine ruumide kaupa, sealhulgas hoone küttevõimsus

Vaata tabel 2.
(7)

Hoone aastane kütteenergiakulu kraadpäevade alusel

Hoone aastane kütteenergiakulu kraadpäevade alusel (S) sõltub tasakaalutemperatuurist, mis omakorda sõltub vabasoojuse temperatuuri tõusust.
Kraadpäevad on saadud Kredexi kodulehelt.
Aastane kütteenergia vajadus:
∆tvs=(ΣФvs*0,7)/ ΣH
(8)
Tb=ts-∆tvs
(9)
∆tvs=481/86,27=5,58(°C)
Tb=21-5,58=15,4(°C)
(3567-3327)/10=24
S=3327+ 4*24=3423W

Küttesüsteemi kirjeldus

Küttesüsteemi kirjeldus koos soojuskanda parameetritega

Elamule on projekteeritud kahetorusüsteemne radiaatorküttesüsteem. Küttekehadeks on valitud PURMO Ventil Compact plaatradiaatorid, mille asukohad on märgitud graafilise osa 2. joonisel. Soojuskandjaks on küttesüsteemis vesi, mida saadakse soojussõlmest. Arvutuslik küttevee temperatuur radiaatoritele on 70°/50°C. Soojuskanda torud asuvad seina sees, veranda küttekehasse põranda alt.

Ruumidesse valitud küttekehade valikutabel

Ruumi soojuskadu
Tüüp
Pikkus
Kõrgus (mm)
Norm väljastus W/m
Tk
Soojusväljastus
Soojusväljastus kokku
Köök-tuba
1059,12
CV11
1400
300
540
2
540
1080
Tuba (17,3m2)
689
CV22
700
200
700
2
348
696
Tuulekoda
641,99
CV11
1800
300
546
1
694
694
Esik
304,21
CV21
800
200
550
1
314
314
Garderoob
321,03
CV22
700
200
700
1
348
348
Wc/Dušš
211,01
CV21
600
200
550
1
236
236
Tuba (5,0m2)
238,94
CV21
700
200
550
1
275
275
Tehniline ruum
248,11
CV21
700
200
550
1
275
275
3918 kW

Valitud soojusallika kirjeldus ja küttesüsteemi ühendamine

Hoonesse on projekteeritud kaminahi ning seinale kinnitatav JUNKERS Ceraclass ZW14-2DH AE gaasikatel küttevõimsuse vahemikuga 8,0-14,0 kW ning kuumaveevalmistamise võimsusega kuni 24 kW. Soojusallikas on kinnise põlemiskambriga ning sisaldab ventilaatorit, mille abil põlemisjäägid suunatakse välja läbi spetsiaalse toru ning põlemisõhk võetakse õuest. Lisaks on olemas ka tsirkulatsioonipump, membraanpaisupaak ja kaitseklapp. Soojussõlmes toimub gaasi põlemine , mis soojendab vett. Vesi lastakse ringlusesse tsirkulatsioonipumba abil. Küttevesi on pidevas ringluses, tarbevesi tuleb tsentraalveest läbivoolu teel ning see soojendatakse üles samamoodi gaasi põlemisega. Gaasikatel on valmis koheseks ühendamiseks soojustorudega. Täpsem info tooteinfos Lisa 1.

Mehaanilise ventilatsioonisüsteemi kirjeldus

Ventilatsioonisüsteemi kirjeldus

Elamusse on ette nähtud mehaaniline sissepuhke- väljatõmbeventilatsioon, mis tagab ruumide õhuvahetuse. Sissepuhe on 5 toas, väljatõmme 4 toas. Ventilatsiooniseade asukoht on näidatud graafilise osa plaanil . Sinisega on märgitud sissepuhe, punasega väljatõmme. Õhuliikumine märgitud ventilatsiooni lahendusskeemil. Ventilatsioonitorud mõeldud lae taha.

Ventilatsiooniseade kirjeldus koos tootlikkuse reguleerimise kirjeldusega

Ventilatsiooniseadmeks on valitud ETS NORDi poolt pakutav ILOX 77, mis paigaldatakse lae alla spetsiaalse kiirkinnitusraami abil. Ventilatsioonitorustiku ühendused asuvad seadme peal. Toote õhuvahetus on kuni 85 l/s, müratase 30 dB(A). Reguleerida saab seadet köögikubult või eraldi kiirusregulaatorilt. Kasutatavad õhufiltrid on klassist F7. Seade on varustatud sulatusautomaatikaga, mida juhib termostaat . Lisavarustusena on võimalik paigaldada ka Termo Ice süsteem, mis kaitseb soojusvahetit jäätumise eest. Toote kasutusjuhend ja paigaldusjuhis on Lisa 2.
