Projekteerimise metoodika küsimused (0)


  EMT0110  Projekteerimise metoodika, teemad/küsimused eksamiks 2018 /2019

1.  Tehnilised süsteemid ja nende omadused.
Tehnilised  süsteemid  on  kunstlikult  loodud  geomeetrilis-materiaalsed  moodustised,  mis  täidavad
kindlat  eesmärki  (funktsiooni),  see  tähendab  teostavad  operatsioone  (füüsikalisi,  keemilisi,
bioloogilisi  protsesse).  Konkreetsed  omadused:  1)erinevat  uudsust  ja  tuntust  (füüsikalised
tingimused,  konstruktsiooni  liik,  normeerimisaste);  2)  erinevat  komplektsust  (energiate  füüsik
efektide  liik  ja  arv,  materialide  liik,  osade  komplektsus,  toote  komplekts,  tootmisprogrammi
komplektsus); 3) erinevaid turge (majandusharude liik, turu suurus, geograafiline ulatus); 4) kindlat
määratud  omadusi  (elementide  liik,  kujundus,   asetus );  5)   kaudselt   määratud  omadusi  (funktsioon,
ohutus, kasutamine, tootmine, ergonoomika , keskkond, kulutused,aeg; 6) norme, seadusi, garantiisid
(normid, reeglid, seadused, tarbijale garanteeritud omadused jne)

2. Süsteemi mõiste.
Süsteem koosneb elementide (osasüsteemide) hulgast, mis on omavahel seostega ühendatud. Süsteem
on süsteemi piiriga piiratud ja on temaga sisendite ja väljundite kaudu ühendatud (avatud süsteem).
Süsteemi funktsiooni saab tema  sisend - ja väljundsuuruste kaudu kirjeldada. Saab eristada staatilisi
ja dünaamilisi süsteeme.

3. Musta kasti diagramm
Omab  süsteemile  kuuluvaid  sisendeid  ja  väljundeid,  aga  ei  teata  kuidas  süsteem  genereerib
sisendidest väljundid.

4. Süsteemide liigitus. Kuidas, mille alusel süsteemid jagunevad?
Süsteemide liigitelu jaguneb: seoste järgi ning elementide või osasüsteemide järgi.
a)  Seoste järgi: seoste arv; seoste määrateldavus; seoste liik.
b)  Elemendi või osasüsteemi liik: tehniline; sotsialltehniline; sotsiaalne; ideeline
Tehnilisi süsteeme liigitatakse:
a)
Peamuundamisliigi järgi:
Materjali ja energia kohta peavad kehtima jäävusseadused, sõltumata nendega tehtavatest operatsioonidest. See ei kehti informatsiooni kohta. Inimene
saab seda luua, avastada või hävitada, unustada.

b)
Komplekssuse, funktsioonistruktuuri ja kujundusstruktuuri järgi:
Tehnilise  süsteemi  komplekssus  sõltub  mitmesuguste  elementide  arvust  ja  seoste  arvust  ja  mitmekesisusest.  Funktsioonistruktuure  (missugused  on
funktsioonid ja  nendevahelised  seosed) on võimalik liigitada ka kujundusstruktuuri (kuidas süsteem on kokku pandud) järgi, kuna rajatised võivad
koosneda agregaatidest, seadmetest või masinatest,  viimased  omakorda koostudest ja mehhanismidest, need elementidest ja osadest.

c)
Mudelimõistete järgi
Mudelleerimist konstrueerimismetoodikas kasutatakse järgmistes valdkondades:
-
funktsioon ( funktsionaalsed  lahendusvõimalused),
-
füüsika (füüsikalised lahendusvõimalused),
-
kujundus (kujunduslikud lahendusvõimalused).

d)
Muude tunnuste järgi
Liigitelu on võimalik samuti tunnuste järgi:
•
kujundusparameetrid (sirg-, kald,  nool -, kaarekujulised hambad),
•
materjali liik (teras, plast, puit),
•
tükiarv (üksik-, seeria-, masstootmine),
•
valmistusliik (valu-, keevis-,  pleki -, sepisdetailid),
•
suurus (suur-, väike-, miniatuurmootorid),
•
automatiseerimisaste (ilma aut.-ta, poolautomaatne, automaatne),
•
võimsus, kiirus (harilik, kõrgvõimsuseline mootor, alla helikiirusega lennuk)
•
kaal (raskemasinaehituse, masinaehituse, kergtoodete valmistamine),
•
määrimismoodus (kuivalt käiv, sissekastmismäärimisega, survemäärimisega ajam  või laager).









5. Süsteemide liigitus tootearenduses – mis toimub mudeli- objektialas? Missugune seos on
mudeliala ja objektiala vahel? Joonista skeem.
Mudeli alas modelleeritakse tooteid, kasutades arvutusi, jooniseid või mudeleid. Tootmisega
kantakse toode üle mudelist objektialasse ehk objekti alas toimub toote tootmine.















OBJEKTIALA







MATERJAL









TURG
MASIN

ENERGIA

TURG










SIGNAAL



TARBIJA



















SIGNAAL

TOOTMINE





















         MUDELIALA











  TURG
SIHISÜSTE
TOIMINGUS
KAVANDIS






EM
ÜSTEEM
ÜSTEEM





  TARBIJA




























Tootearendus peamised süsteemid.

6. Tehnilised süsteemid/tooted
Tehnilised  süsteemid  on  kunstlikult  loodud  geomeetrilis-materiaalsed  moodustised,  mis  täidavad
kindlat  eesmärki  (funktsiooni),  see  tähendab  teostavad  operatsioone  (füüsikalisi,  keemilisi,
bioloogilisi protsesse). Omavad: 1)erinevat uudsust ja tuntust; 2) erinevat komplektsust; 3) erinevaid
turge; 4) kindlat määratud omadusi; 5) kaudselt määratud omadusi; 6) norme, seadusi, garantiisid.



7. Tehniliste süsteemide tunnused
Seisunditunnused on sellised, milliseid saab vahetult tootest määrata.


Funktsioonitunnused iseloomustavad toote vajalikku otstarvet.


Seosetunnused on tähtsad seoste puhul teiste süsteemidega (või inimestega).


8. Kuidas liigitatakse tehnilisi süsteeme?  Mida tähendab liigitus peamuundamisliigi järgi? Tuua
näide
Peamuundamisliigi, kompleksuse, voolustruktuuri ja ülesehitusstruktuuri (funktsioonistruktuuri ja
kujundusstruktuuri), mudelimõistete, muude tunnuste järgi.
Peamuundamisliik muudab muundamisobjektil mingit osa. Näiteks: Treipingil on
peamuundamisliigiks materjal, mis tähendab, et treipink eemaldab muundamisobjektil ehk toorik
võllil materjali, et saada eriskujuline võll.


9. Liigitus peamuundamisliigi järgi
Eristatakse järgmisi muundamisliike:
•
• Materjal ( mateeria )
•
• Energia
•
• Informatsioon (signaalid, andmed).


10. Liigitus komplekssuse, funktsioonistruktuuri ja kujundusstruktuuri järgi
Kompleksuse järgi: Kui paljudest osadest koosneb üks funktsioon - elementide arvust ja seoste
arvust ja mitmekesisusest.
Tehnilise  süsteemi  komplekssus  sõltub  mitmesuguste  elementide  arvust  ja  seoste  arvust  ja
mitmekesisusest. Funktsioonistruktuure (missugused on funktsioonid ja nendevahelised seosed) on
võimalik  liigitada  ka  kujundusstruktuuri  (kuidas  süsteem  on  kokku  pandud)  järgi,  kuna  rajatised
võivad  koosneda  agregaatidest,  seadmetest  või  masinatest,  viimased  omakorda  koostudest  ja
mehhanismidest, need elementidest ja osadest.


11. Liigitus mudelimõistete järgi
Mudelimõistete järgi liigitatakse: funktsiooni, füüsika ja kujunduse järgi
Mudelleerimist konstrueerimismetoodikas kasutatakse järgmistes valdkondades:
- funktsioon (funktsionaalsed lahendusvõimalused),
- füüsika (füüsikalised lahendusvõimalused),
- kujundus (kujunduslikud lahendusvõimalused).


12. Tooteloogika
Tooteloogikas on tegemist nõuete ja piirangute seosed toote elementide tootmisprotsesside, kasutamise ja
utiliseerimisega. Näit valmistustehnoloogia, NC programm.
Sõltuvad tootmismasinatest, töömeetodidest, tööriistadest.

13. Konstrueerimise käigu optimeerimine , elementide maatriks
Mõõtmeid määravad funktsiooni kandjad täidavad peafunktsiooni ning need tuleb esmalt paika panna. Sellest
tulenevalt moodustatakse elementide  maatriks .

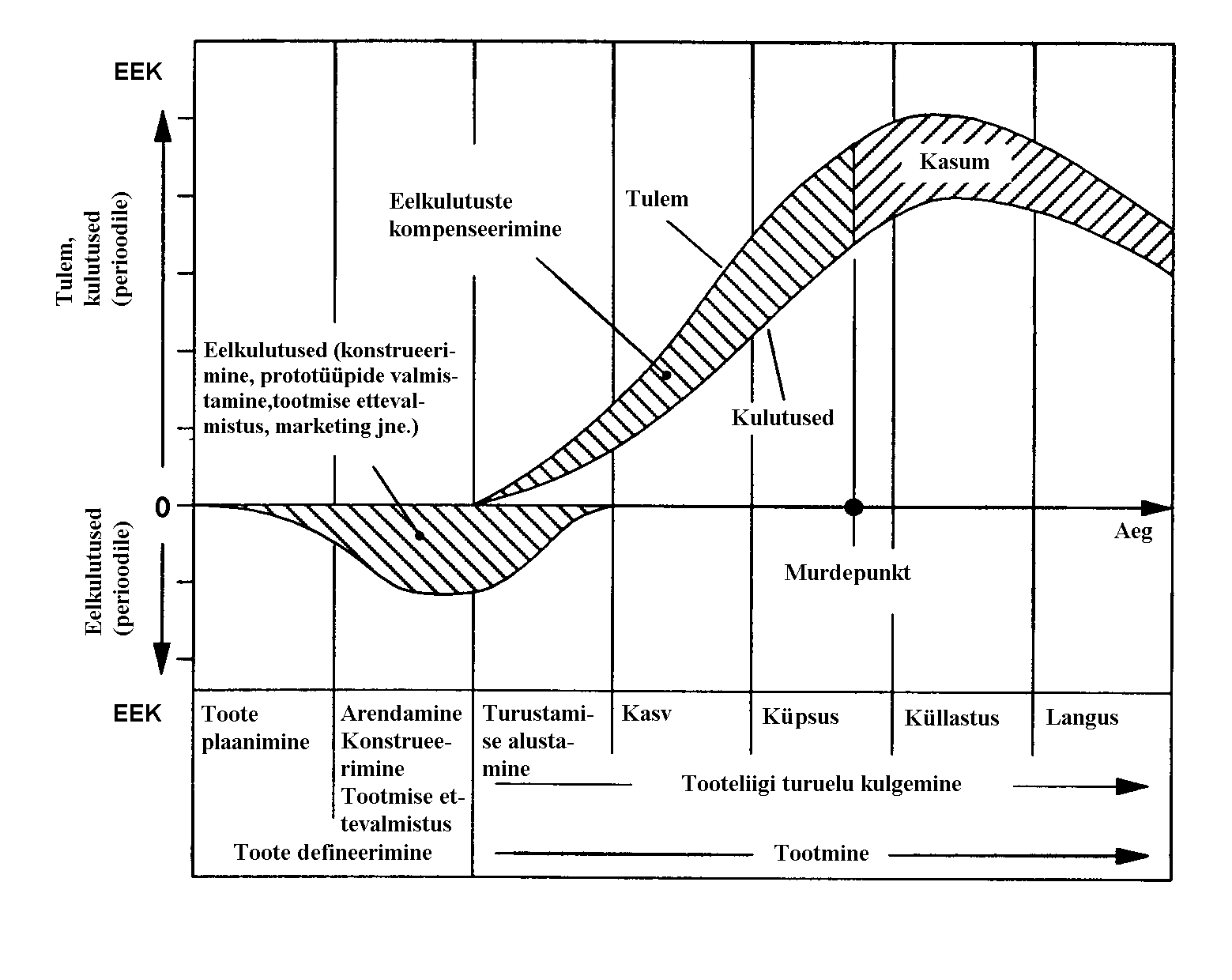

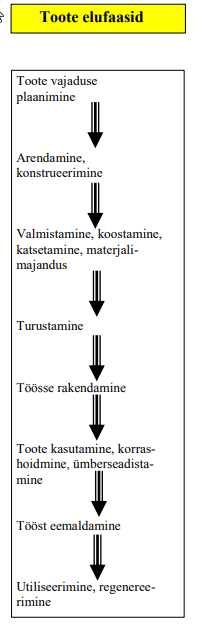

14. Toote elu kulgemine  turul – joonistada skeem.

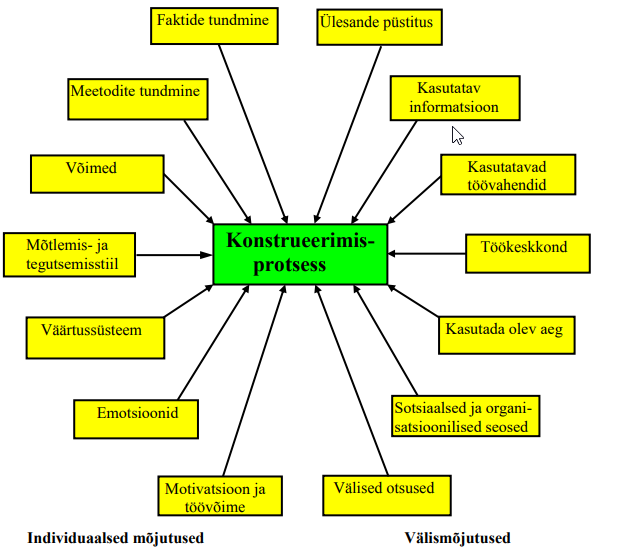

15. Konstrueerimisprotsess mõjutavad tegurid

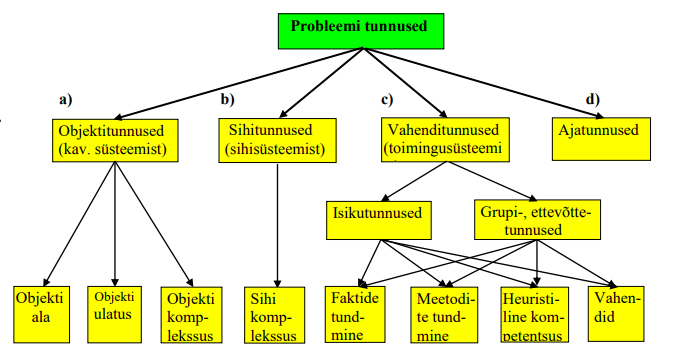

16. Probleem ja ülesanne, probleemi tunnused
Ülesanded on sõnastatud nõuded, milliste ületamise meetodid ja vahendid on tuntud.
Probleemi puhul aga ei ole teada, kuidas ja kas üleüldse on see lahendatav.

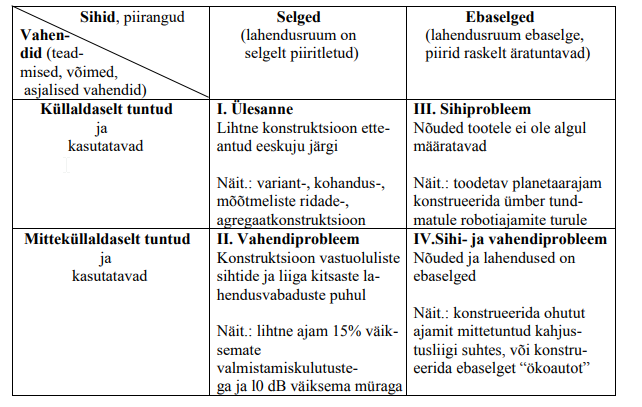

17. Konstruktsiooniülesanne kui probleem, probleemide maatriks
Probleem kui ülesanne (konstruktsiooniülesanne) iseloomustub probleem saavutamist vajavate
sihtidega, võimalike vahenditega, objekti tunnustega ja kasutuseks oleva ajaga . Seega esineb probleemi
raskuste kohta väga palju parameetrite kombinatsioone.
Lihtsustatud konstruktsiooniprobleemide liigitelu vaatleb ainult sihte ja vahendeid, kumbagi kahe
parameetriga.



18. TOTE-skeem, toimingutsükkel?  Milles seisneb TOTE-skeemi kasulikkus? Mida kujutab endast
toimingutsükkel? Mis seos on TOTE-skeemi ja toimingutsükli vahel?
TOTE skeem algselt genereerib eesmärgi (ülesanne, hüpoteesi), mida soovitakse saavutada ja sellele
strateegia (lahendus), mida testib (ülesande ja lahenduse selgitamine  ja valik) ja siis liigub järgneva
taseme juurde. Skeemi korratakse nii kaua kuni leiab strateegia (lahenduse), mis soovitud eesmärgini
viiks.

Tote-skeemi abil saab keerulisi süsteeme lihtsustada ehk suur ülesanne jagada tükkideks ning see läbi
„tükid“ lahendada Tote-skeemi abil.

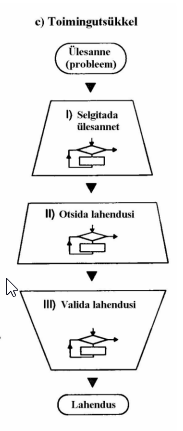

Toimingutsükkel: koosneb paljudest iseseisvadest TOTE skeemidest.
Toimingud:
•
• ülesande selgitamine
•
• hüpoteeside otsimine
•
• hüpoteeside valik


Toimingutsükli eriosad kasutavad Tote-skeemi põhimõtet.


19. Toimingutsükli juurde kuuluvad strateegiad
Üldised, ülesande selgitamiseks, lahenduste otsinguks ja lahenduse väljavalimiseks strateegiad
Üldised: rõhuasetud varasematel staadiumitel; omaduste varane paikapanek; pendeldada terviku ja
osade vahel; pendeldada abstraktsioonide ja konkretiseeringute vahel.
Strateegiad ülesande selgitamiseks: formuleerida osaülesanded ja neid samm-sammult kas järjestikku
või paralleelselt töödelda; esmalt kõige tähtsam; esmalt kõige prakilisem.
Strateegiad lahenduste otsinguks: tuleb lähtuda olemasolevast, tuntust; eelnevalt lõplikuni
( iteratsioon ); esmalt kõige otsustavam.
Strateegiad lahenduse väljavalimiseks: esmalt eelvalik, seejärel lõplik valik; esmalt orienteeruv
arvestus, siis täpne arvestus ja simuleerimine; esmalt eelkatsetus, siis lõppkatsetus.

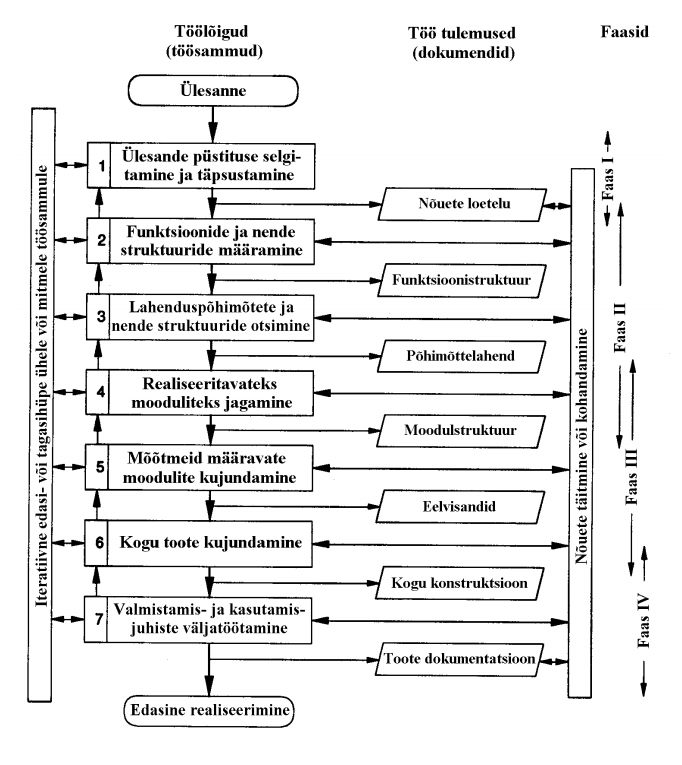

20. Konstrueerimise käik VDI 2221 järgi- skeem, etapid
Üldine konstrueerimise käik VDI 2221 järgi on jagatud 7-sse töölõiku, mis kuuluvad 4 faasi: I -
ülesande selgitamine, II - põhimõtte väljatöötamine, III -konstruktsiooni väljatöötamine, IV -
dokumentatsiooni väljatöötamine. (Engin Desg – fig 1.9)

Etapid:
Nõuete  defineerimine , funktsioonide kindlaks tegemine, lahenduspõhimõtete otsing, moodulstruktuuri
koostamine, võtmemoodulite  konstruktsioon , konstruktsioonide täiendamine, töötlemise ja
kasutusjuhendid.

21. Konstruktsiooni liigid- variantkonstruktsioon, sobituskonstruktsioon, uuskonstruktsioon.
Uuskonstruktsiooniga on tegemist siis, kui kolm tunnust on võrdselt uued.
Sobituskonstruktsiooniga on tegemist siis, kui tuntud põhimõtte realiseerimiseks vajatakse uut visandit ja
väljatöötlust. Seejuures sobitatakse kvalitatiivset ja kvantitatiivset kujundust. Selline on olemasolevate
toodete edasiarendamine
Variantkonstruktsioonist räägitakse siis, kui põhimõtted, kvalitatiivne kujundus on tuntud ja tuleb põhiliselt
muuta ainult mõõtmeid.

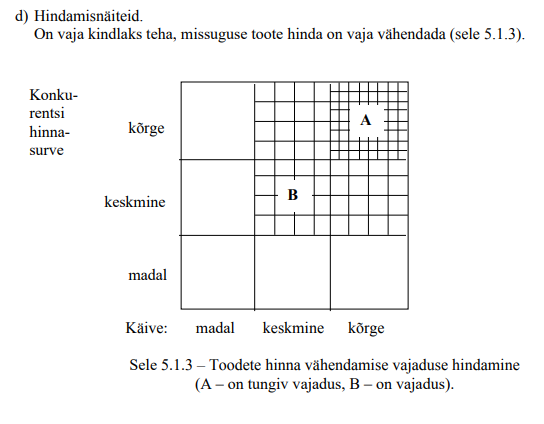

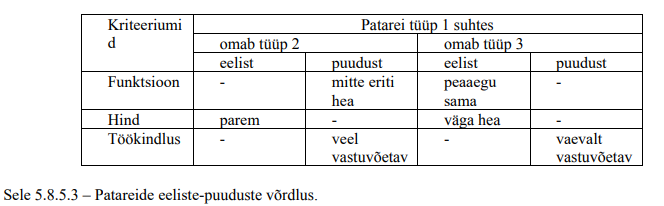

22. Toote potentsiaali kindlakstegemine, hindamisnäide
Vaja uurida toote tugevaid ja nõrku külgi võrreldes konkurentidega praegu ja tulevikus
Vaja hinnata tarbija ja tootja seisukohalt. Nõrgad kohad peab sihtideks ja nõueteks tegema
Toote turukriteerimite – (osatähtsus konkurentsis, turustusmaad,tarnimisaeg, hinnad, kvakrit),
tarbijakriteeriumite – (realiseeritud funkt, käsitsemine, töökindlus, teenindamine, disain , kasutamiskulud,
emissioon , müra,eluiga) ja valmistamiskriteeriumite hindamine (ajakulu ühiku toot, tehnoloogilisus ,
koostatavus, kontrollitavus, valmistamiskulutused, kasum, praaagi hulk).


23. Nõuete liigitus, kuidas nõuded jagunevad? Tuua näited nõuete kohta
Nõuete liigitused (Nõuded ja soovid):
1 tehnilis -majanduslikud: puhttehnilised, ühenduskohad, kulutused, seadused, normid, patendid, aeg,
personal, abivahendid.
2 organisatsioonilised: aeg, personal, abivahendid.
Sillapuhul näitel nõueded: Kord tunnis peab sild avanema, silla eluiga 25 aastat, sild peab inimestest tühjaks
saama 1 minutiga. Silla valmistamise eelarve 80000 €. Sild peab vastama Eestis kehtestatud normidele ja
standarditele.
Sild projekteeritakse 2 inimese poolt 6 kuu jooksul.

24. Nõuete loetelu , mille alusel koostatakse, missugune on nõuete loetelu ülesehitus?  Kuidas
nõuded grupeeritakse?
Nõuete loetelu koostatakse vastavalt kliendi poolt esitatavatele nõuetele, stantarditele, tootmise
parimatest praktikatest.
Ülesande püstitus arendamisele ja konstrueerimisele tuleb enamasti järgmistest allikatest:
- ostjalt või tarbijalt kui soov või tellimus;
- välistest või sisestest allikatest kui arendustellimus;
- ettevõttesiseselt kui vajadus parandada olemasolevat toodet (näit. suurendada tõstejõudu, alandada
hinda).
Grupeeridakse nõuete  liigituse alusel.
Nõuete liigitused (Nõuded ja soovid):
1 tehnilis-majanduslikud: puhttehnilised, ühenduskohad, kulutused, seadused, normid, patendid, aeg,
personal, abivahendid.
2 organisatsioonilised: aeg, personal, abivahendid.


25. Funktsiooni mõiste, funktsiooni liigitus,  funktsiooni põhielemendid
Funktsioon on – füüsikalise või matemaatilise seose esitus, näiteks mingi võrrandi kujul. Seisundid
ning ka funktsioonid saavad olla kas eesmärgilised või häiringulised.
Funktsiooni all mõistetakse niisiis toote soovitud eesmärgi lahendusvaba formuleerimist.
Kogufunktsioon – osafunktsioon, Peafunktsioon, Elementaarfunktsioon
Põhielemendid – olek,  operatsioon . Seos


26. Funktsioonistruktuuri järjestikkuse ja täielikkuse reegel. Funktsioonistruktuuri liigid.
Järjestikkuse reegel: seisun-seos-toiming-seos-seisund-jne.
Täielikkuse reegel: Igastruktruur algab ja lõppeb olekuga
Liigid: Jäjestikku, paralleelselt ja ringselt


27. Funktsiooni struktureerimisreegel, ühendamisreegel.
Struktureerimisreegel – mingit struktuuri saab mis tahes peenelt jagada ja jämedalt kokku viia
Ühendamisreegel 1  – sama muundumisliigiga ühendamine toimingute või seisundite teel;
Ühendamisreegel 2 – kõrvalmuundumise ühendmaine peamuundumisega täiendusseisundi T abil
Ühendamisreegel 3 – kõrvalmuundumise ühendamine peamuundumisega protsessi P abil
Ühendamisreegel 4 – kõrvalmuundamise ühendmaine peamuundmisega tihendusseisundi Ti abil.
Ühendamisreegel 5- Funktsioonide ühendamist kujutatakse tingimusseisundi abil.
Ühendamisreegel 6 – Sõltuvaid süsteeme (betooni segamine  ja betoonsegisti transportimine) ühendatakse
suhteliselt liikuva seisundiga, milline on esimesele peafunktsioonile tingimusseisundiks ja teisele
peafunktsioonile protsessiseisundiks.

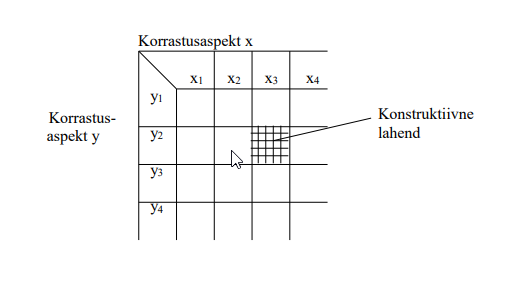

28. Korrastusskeem, põhimõtteline üleehitus. Lahenduspõhimõtete kombineerimine, skeem.
Korrastusskeem või  morfoloogiline  skeem on maatriksikujuline konstruktiivsete lahenduste esitus.
Korrastusskeeme võib eristada ka kolme järgneva kasutusvõimaluse järgi:
•
• Lahenduste otsimine olemasolevatest konstruktsioonikataloogidest või lahenduskataloogi-dest.
•
• Ühedimensiooniliste skeemide koostamine lahenduspõhimõtete kombineerimiseks.
•
• Kahedimensiooniliste korrastusskeemide koostamine.



29. Mida kujutab endast füüsikaliste efektide kataloog ? Näide
Füüsikaliste efektide kataloog sisaldab endas erinevate füüsikaliste jõudude, omaduste efekti või mõjumist.
Näit hammasratasajam – kang F2=(r1/r2)/F1

30. Kujundamise varieerimine
Materiaalse toote kujundamise all võib mõista selle geomeetriliste kirjeldavate tunnuste kogumit. Kui
me vaatleme  toodet kui kujunduselementide kogumit, siis saab mingi elemendi kujundamiselementi
määrata kuju, suuruse ja pinna omaduste kaudu. Toode koosneb kõikidest elementidest ja nende
asetusest. Toote kujundamine võib ajas muutuda: liikuvad või deformeeruvad osad ja
tootmiskujundamine. Esimene on määratud funktsiooniga. On kehtiv ütlus “form follows  function ”
(kuju järgib funktsiooni). Tootmiskujundamine on see, mis on määratud osade valmistamise ja
koostamisega.
Kujunduse varieerimine
1 Otsene 2 Kaudne 3 Ümberpöörang

31.  Mida tähendab kujunduse otsene varieerimine?
Kujunduse otsene varieerimine paneb paika pinnad ja kehad ning pinna ja kehaseosed.
1.  Pinnad kehad:
Kuju varieerimine
Kuju saab kirjeldada piirjoontega, piirnevate pindadega, kõverusraadiustega.
Asetuse varieerimine
Varieerimistunnused on pindade, kehade, pinnanormaalide, telgjoonte, sümmeetriatelgede suhteline ja
absoluutne asetus.
Arvu varieerimine
Varieerida saab pindade, kehade, servade arvu
Suuruse varieerimine
Muudetakse pindala, kehade kui ka  nendevaheliste mõõtmete suurusi
2.  Pinna ja kehaasend :
Ühenduse liik: Varieerimine võib toimuda järgmiste tunnuste järgi - “jäik / liigendiga / elastne”,;
“lahtivõetav /mittelahtivõetav”; “ materjaliga  / kujuga / jõuga ühendus.
Kontakti liik: Pakub huvi kuju- ja hõõrdühenduse puhul . Punkt-, joon- ja pindkokkupuude omavad
mõju kontaktpinge suurusele
Koostöö liik: Kehade suhteline omavaheline liikumine toimub kas libisemise, veeremise või
rullumisega
Järjestuse varieerimine: näiteks laagrite paigutusjärjekord (fixeerit ja ujuv ja ratas)
Kompaktsuse varieerimine: Võib rääkida massiiv-, õõnes- ja avatud konstruktsioonist (näiteks
kraanad, mastid , sillad).

32.  Mida mõeldakse kujunduse kaudse varieerimise all?
Kui varieeritakse materjalide omadusi, valmistamis- ja koostamismeetoditeid,  liikumisi , jõu ülekandmist või
ajami tüüpi.
2.1 Materjali omadused:
Liigi varieerimine: Seisund (tahke, vedel, gaasiline; metalne/mittemetalne; orgaaniline/ anorgaaniline );
käitumine (jäik, elastne, plastne,  viskoosne ; läbipaistev/mitteläbipaistev; põlev/mittepõlev;
ehe/mitteehe; soojust, elektrit, magnetvälja juhtiv/mittejuhtiv; korrodeeruv /mittekorrodeeruv)
Materjali varieerimine:
2.2 Valmistamis- ja ühenduse liik, koostamismeetodid: Valmistusmeetod mõjustab vahetult mingi osa
konstruktsiooni (juhtmete kinnitamine auto külge)
2.3 Liikumised: liikumise liigid, ajaline kulg, vabadusastmed
Baassüsteemi varieerimine Sõltuvalt sellest, missugune suhteline süsteem tehakse absoluutseks,
tekivad erinevad põhimõttelahendused (baassüsteemi vahetamine: seisev osa, baassüsteemi liik,
sisendi ja väljundi vahetamine). Baassüsteem saab olla kas tasapinnaline või ruumiline (). Saab ka
varieerida selle järgi, missugune lüli on vedav, milline veetav.
Liikumise liikide varieerimine Põhimõtteliselt on meil tegemist kahe liikumisega - translatoorse ja
rotatoorsega, milliste kaudu võib tuletada kõiki teisi liikumisi. Ühed lihtsamad kokkupandud liikumised
on kruviliikumine ja rullumisliikumine
Liikumise ajalise kulgemise varieerimine Liikumise kiirus (kiiremini, aeglasemalt, kiirenevalt,
aeglustuvalt),  orientatsioon (suuna muutus) ja suund (x,y,z, pööre ümber x,y.z telje) võivad muutuda
Vabadusastme varieerimine Mingil kehade paaril võib olla 1 kuni 5 teineteise suhtes sõltumatut
liikumist
2.4 Jõu ülekanne: laagrite paigutus , elastsed lülid, staatiline määratlus, lülitusmoodus
Laagrite liigi varieerimine (paigutus, veerelaager, liuglaager , juhikud)
Elastsete lülide varieerimine (paindevedrud – lehttvedrud, pakett, taldrik , spiraal, silmus ;
väändevedrud – silindrilised, koonilised, varras (ristkülik, ümar, ümarrislõige).
Staatilise määratluse varieerimine Jäikadest kehadest koosnev süsteem on staatiliselt määratud, kui
toestuse (laagrite) reaktsioonid on tasakaalutingimustest üheselt määratavad. Kuna üldise ruumilise
juhu jaoks on meil iga keha jaoks kasutada 6 tasakaaluvõrrandit, võib staatiliselt määratud toestus
omada ühe keha jaoks maksimaalselt 6  toereaktsiooni . (liigend (liikuv, liikumatu, jäik)
Ühendusmooduse varieerimine : ridaühendus (läbib kogu vool), paralleelühenuds (läbib ainult osa
koguvoolust), ringlülitus (osa voolu juhitakse tagasi)
2.5 Ajami liigi varieerimine:  Üleminek teisele ajamitüübile tähendab ka teise füüsikalise
lahenduspõhimõtte valikut.
füüsikalise põhimõtte järgi: hoobülekanne;  kiil - ; torsioon- ; ristdeformatsiooni; fluidum;
elektromagnetiline
konstruktsiooni ülesehituse järgi (hoob- ja kiilülekannete jaoks): ratasülekanne, nukk - ; varras- ;
rullumis- ; tõmbe-, survevahend- ; hübriidülekanne.
liikumiste ajalise kulgemise järgi: pideva liikumise ülekanded ( hammasratas -, hõõrdratas-,
rihmülekanne; mittepideva liikumise ülekanded (varras-, nukkmehhanism
jõu ülekandmise mooduse järgi: sundliikumise ülekanne (hammasratas-, varrasülekanne); libisemisega
ülekanne (rihm-, hõõrdratas-, hüdrodünaamiline ülekanne); lülitatavad ülekanded
otstarbe või funktsiooni järgi:  ajamid kindla trajektoori saamiseks, näit. sadamakraana kurenokk;
ajamid kindla ajalise järjestuse saamiseks (nukkvõll, maltarist); ajamid kindla ülekandesuhte
saamiseks (hammasülekanne, rihmülekanne

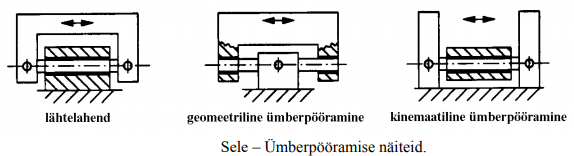

33.  Mida mõeldakse kujunduse varieerimisel ümberpööramise all? Tuua näide
Pindade ja kehaliste seoste, liikumiste ja jõuvoolu varieerimiseks.  Eitus on kas mingi tunnus on olemas või
mitte



34. Mähiselementidega kombineerimine
Mähiselementide sobiliku ruumilise paigutuse leidmiseks on otstarbekas kasutada abstraktsiooni
mähiselementide (lihtsustatud üldistused) näol

Meetod põhineb strateegiatel: “seespoolt väljaspoole”, “eelnevalt detailseni” ja “oluliselt vähem
olulisele”.
Seejuures saab vaadelda järgnevaid samme:
1. samm: “mähiselementide moodustamine”.
Osalahendused asendatakse mähiselementidega: need on pinnad, kehad või õõneskehad, mis kujutavad
osalahenduste abstraktsioone.
2. samm: “mähiselemendid paigaldada”.
Mähiselemendid paigutatakse üksteise suhtes ruumiliselt, kusjuures peetakse silmas funktsionaalset
kokkukuuluvust.
3. samm: “lähtudes eelnevast osalahendusest skitseerida põhimõtte-lahendus”.
Konkretiseeritakse mähiselemente. Siin toimub ka konstruktsiooni varieerimine. Alustatakse
peenjoontega. Valmistus- ja koostamisprobleeme siin ei vaadelda.
4. samm: “visandi tegemine, milles arvestatakse ka valmistamis- ja koostamisnõudeid”
Siin toimus kujundamine “seest väljaspoole”, kuna mõõtmeid määravad funktsioonikandjad asuvad
seespool.

35. Funktsioonide ühendamise/ lahutamise põhimõte. Integraal -/diferentsiaalkonstruktsioon
Funktsioonide ühildamisel täidab üks element mitmeid funktsioone
Funktsioonide lahutamisel täidab iga element ühte funktsiooni
Integraalkonstruktsiooni all mõistetakse mitmesuhuste osade kokkuviimist üheks osaks.
Diferentsiaalkonstruktsioonil on see  vastupidine

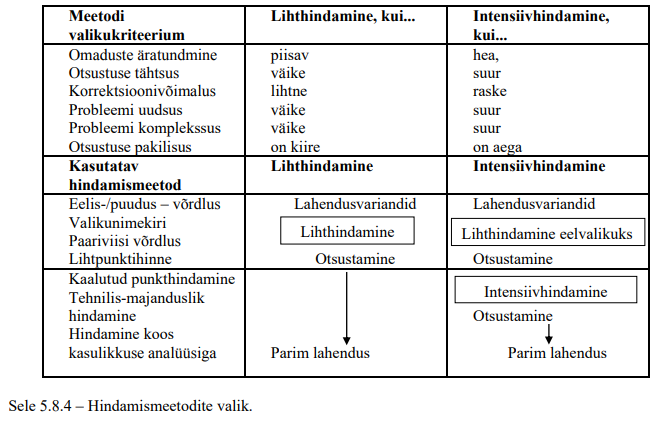

36. Hindamismeetodite valik







37. Lihthindamise meetodid, näited
Juba konstrueerimise algfaasidel, näit. põhimõtte väljatöötamisel, on otstarbekas ette võtta hindamisi.
Eelis-/puudus – võrdlus: On sagedamini kasutatav ja kiiresti täidetav meetod, kus võrreldakse
alternatiive omavahel või väljamõeldud ideaallahenduse suhtes. Otsustamine toimub “tunnetusliku
hindamise” alusel. Kui kriteeriume on palju ja nende tähtsus on erinev, siis on väga raske otsusele
jõuda.
Valikunimekiri - Meetod kasutab etteantud, üldisi kriteeriume (A kuni G eelvalikulehel), kusjuures
kõige tähtsamad A ja B peavad olema igal juhul täidetud.
Paariviisiline võrdlus -  On suhteliselt lihtne teha, kui alternatiivide omadused on rohkem
kvantitatiivsed .  Hinnangud “parem kui” ja “ halvem  kui antakse punktidega 1 ja 0. Punktisumma
määrab järjekorra
Liht-punkthindamine - Esitatakse omadused maatrikskujul, millistele antakse  punkthinnang  (vt.
“Hindamisskaalad”, “Kasutatavad hindefunktsioonid”). Suurem punktisumma annab eelistuse


38. Intensiivhindamise meetodid, näited
Kaalutud punkthindamine, Tehnilis-majanduslik hindamine, Hindamine koos kasulikkuse analüüsiga
Kaalutud punkthindamise käik koosneb 5 sammust (“Hindamise põhimõtteline käik”).
Hindamiskriteeriumide püstitamine; Hindamiskriteeriumide  kaalumine ; Lahenduste üksikomaduste
määramine vastavuses hindamis-  kriteeriumidele .; Üksikomaduste hindamine punktidega ning
korrutamine kaaludega; Koguväärtuse määramine kaaludega korrutatud punktide kokkuliitmise teel.
Tehnilis-majanduslik hindamine Hindamisel eristatakse tehnilist ja majanduslikku väärtust, milliste
alusel koostatakse tehnilis-majanduslik diagramm. Eelistatum on variant, mille puhul  diagrammi punkt
asub lähemal ideaalpunktile.
Hindamine koos kasulikkuse analüüsiga Koostatakse sihtide puu, millisele märgitakse suhtelised ja
absoluutsed kaalud. Edasi toimitakse analoogselt kaalutud punkhindamisele.

39. Aksiomaatilise projekteerimise etapid
Aksiomaatiline projekteerimine  põhineb hüpoteesil, mis sisaldab kindlaid fundamentaalseid printsiipe,
mis kontrollivad head projekteerimise tava ning kus võtme komponentideks on projekteerimise
valdkonnad, aksioomid, hierarhiad ja siksakilisuse (zigzagging) järgimine.

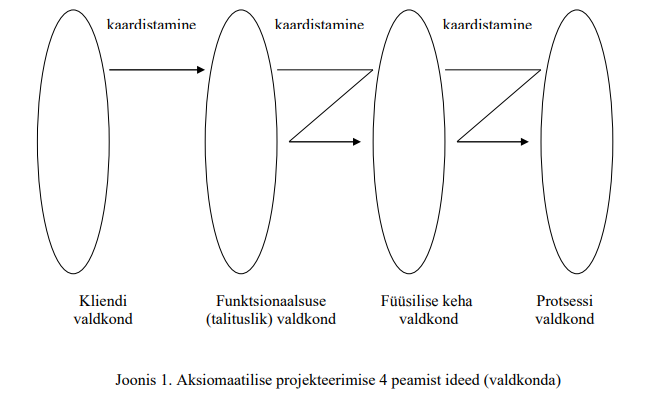

40.  Kuidas jagunevad valdkonnad aksiomaatilises projekteerimises. Kuidas on erinevad valdkonnad
omavahel seotud? Joonistada skeem.
Aksiomaatiline disain/projeketeerimine koosneb neljast põhiideest, -etapist:
•
• valdkonnad (domains)
•
• hierarhiad (hierarchies)
•
• sik-sakilisused (zigzagging)
•
• disaini aksioomid (design axioms)
Iga valdkonna sisu on järgmine:  Klient -  Kliendilt  arvamuse/nõu küsimine; Funktsionaalsus-
Konstruktsiooni toimimisalased nõuded; Reaalne konstruktsioon- Konstruktsiooni lahenduse
parameetrid  projekteerimisel; Tootmisprotsess- Tootmisprotsessi tunnused
 MIS ja KUIDAS.

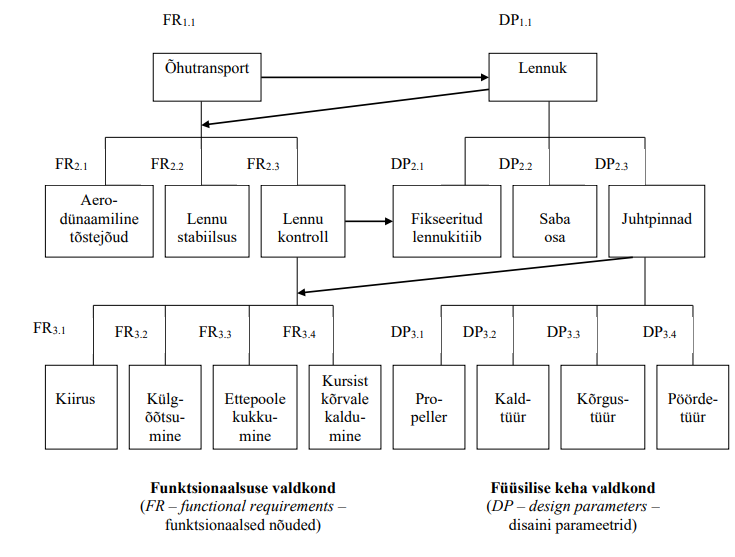

41. Hierarhia ning siksakilisus aksiomaatilises projekteerimises. Näide
Teine peamine idee aksiomaatilise projekteerimise korral on hierarhia kasutamine, mis võimaldab
esitada toote disaini/projekteerimise arhitektuuri. Alustades kõrgemalt tasandilt , valivad disainerid
konkreetse lahendi liigendades kõrgema tasandi funktsionaalsed nõudmised madalama tasandi
funktsionaalsete nõudmistega. See on teostatav kui kõrgema tasandi lahendi parameeter on valitud.
Funktsionaalsete tasandite jaotamist madalamateks tasanditeks jätkatakse seni kuni disaini lahendus on
kasutusele võetud. Selline liigendamise protsess võimaldab disaineritel/projekteerijatel tuvastada
funktsionaalsete nõuete, disaini parameetrite ja protsessi tunnuste hierarhia.

Kolmas peamine idee aksiomaatilise disaini/projekteerimise korral on siksakilisuse (zigzagging)
järgimine, mis kirjeldab, kuidas liigendatakse disaini protsess hierarhiateks. Ülalt alla läbides nii
detailselt kõik järgmised tasemed kuni on jõutud selguseni, et kõik projekteeritavad objektid on piisavalt
kirjeldatud
Funktsionaalsed nõuded – disaini parameeter.

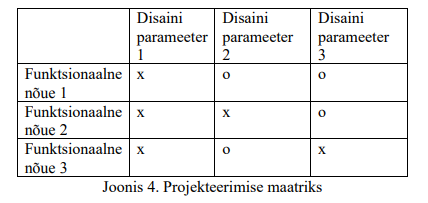

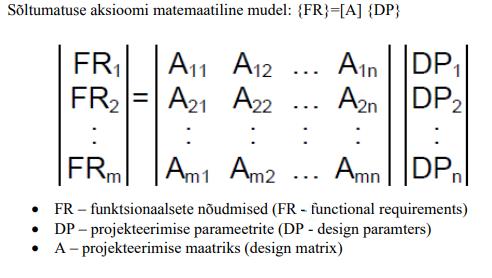

42.  Sõltumatuse aksioomi definitsioon. Joonista sõltumatuse aksioomi matemaatiline mudel. Joonista
projekteerimise maatriks ja selgita selle sisu.
Sõltumatuse  aksioom : valitud lahenduse korral disaini parameetrid ja funktsionaalsed nõuded on
omavahel seotud selliselt, et spetsiifilist disaini parameetrit on võimalik kohandada  nii, et see rahuldaks
vastavat funktsionaalset nõuet ilma teistele funktsionaalsetele nõuetele mõju avaldamata.
Sõltumatuse aksioomi kasutamist, mis sisaldab kolme peamist projekteerimise tüüpi:
•
• lahtivõtud ehk eraldatud disain;
•
• lahtisidestatud disain;
•
• ühendatud disain.



X nõutab, et avaldab mõju parameetrile ja 0 et ei avalda mõju. Nõue 1avaldab mõju parameeter 1le aga ei
avalda mõju parameetrile 2 ja 3


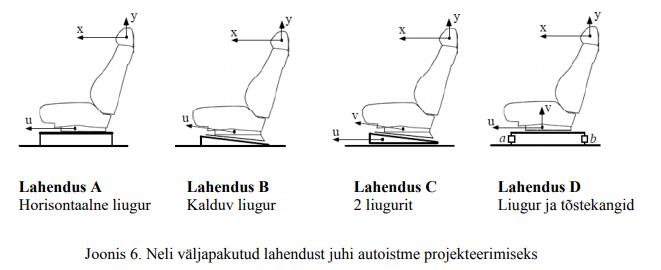

43. Sõltumatuse aksioomi projekteerimise tüübid. Näide
Sõltumatuse aksioomi kasutamist, mis sisaldab kolme peamist projekteerimise tüüpi:
•
• lahtivõtud ehk eraldatud disain;
•
• lahtisidestatud disain;
•
• ühendatud disain.




44. Informatsiooni aksioomi definitsioon. Kuidas  defineeritakse informatsiooni mahtu lihtdisaini
korral, lahtivõetava disaini korral?

Informatsiooni aksioom: Parim disain alternatiivsete disainide hulgast on see, mis rahuldab
sõltumatuse aksioomi ja millel on minimaalne informatsiooni hulk (ehk mis tähendab maksimaalset edu
tõenäosust).
Lihtsa disaini korral, kus on vaid üks funktsionaalne nõue ja projekteerimise parameeter, on informatsiooni
maht defineeritav kui  logaritm  vastupidisest tõenäosusest saavutada oodatud väärtus, mis vastaks
funktsionaalsele nõudmisele: I=logx (süsteemi piirkond)/ühine piirkond
Lahtivõetava disaini korral, mitme funktsionaalse nõudmisega (n FR), on kogu informatsiooni hulk
(Kogu) arvutatav valemiga:
Ikogu=Σ - log2 pi=ΣIi,
kus pi on tõenäosus, et funktsionaalne nõue (FRi) saab rahuldatud projekteerimise parameetriga (DPi).

Kui kõik tõenäosused (pi-d) võrduvad 1-ga, on disaini informatsiooni hulk võrdne 0-ga. Vastupidiselt:
informatsiooni hulk on lõpmatu kui üks või enam tõenäosustest (pi-st) on võrdne 0-ga. Sellisel juhul
disaini lahendus ei vasta kunagi funktsionaalsetele nõuetele.
