SISSEJUHATUS

Antud referaadi  sisuks  on intelligentne teehoid taristu uurimisel. Teema on tõusnud tänaseks hetkeks
väga oluliseks, kuna pidevalt  suurenev  sõidukite arv  liikluses , on viinud olukorrani, kus praegune ja
ka planeeritav taristu vajab läbimõeldud otsuseid. Siinkohal tulevadki meile appi erinevad nutikad
lahendused, mis aitavad vältida inimeste subjektiivseid hinnanguid. Otsuste langetamisel on võimalik
toetuda faktidel ning reaalselt võrreldaval infol. Referaat sisaldab erinevaid intelligentseid lahendusi,
mida on kasutatud (või plaanitakse kasutada) taristute uurimisel.



3

1. TARISTU UURIMINE
1.1. Millepärast tasub taristut uurida
Tänapäevases  kapitalistlikkus  maailmas  on  võimalik  peaaegu  kõike  viia  korrelatsiooni   rahaga ,
seetõttu on  ka taristu haldamisel ja väljatöötamsel äärmiselt oluline leida optimaalne raha kasutus nii
objekti rajamiseks kui ka selle hoolduses. On vaja kindel olla, et see rahuldaks ühiskonna vajadusi
võimalikult  täpselt.  See  on  üks  peamisi  põhjuseid,  miks  tuleb  panustada  tohutul  hulgal  aega  ning
vahendeid olemasolevale infrastruktuuri uurimisele, kuna läbi nende teadmiste, mis me omandame -
õppides  oma  vigadest,  aitavad  vähendada  võimalikke  ehitusvigu  ja  muid  valesid  insenertehnilisite
lahenduste  rakendamisi  tulevikus.  Samuti  viib  teadmiste  omandamine  uute  tehnoloogiate  tekkeni.
Seeläbi on meil võimalik vähendada ressursikasutust, mis aitaks kaasa meid ümbritseva keskkonna
mitmekesisuse säilimisele ja vähendada meie avaldatavat mõju kliimamuutustele.
Samuti  on  uuringud  näidanud,  et  hästi  toimiv  taristu  toob  kaasa  kaasa  riigi/regioonaalse
majandusnäitajate  paranemise,  tagab  majanduskasvu  ning  konkurentsivõime.  Sest  enamus
transpordist euroopas toimub autodega ning Euroopa Liidu komisjoni hinnangul kasvab see aastaks
2050 veel 80 % võrra, see omakorda viib olukorrani, kus  investeeringud  taristusse nii hoolde kui ka
ehituse koha pealt peavad olema põhjendatud, kuna hoolt vajavate teed maht pidevalt kasvab.



4

2. TARISTU EESTIS
2.1. PMS (Pavement management system)
Eesti  riigimaanteedel  on  juba  pikemat  aega  kasutusel  PMS  süsteem,  mis  tugineb    Teede
Tehnokeskusest saadavale infole. Õigete otsuste langetamiseks on äärmiselt oluline omada täpset  ja
järjepidevalt uuenevat infot, mida on võimalik reaalselt omavahel võrrelda. See võimaldab hinnata
teede  hetkeseisukorrast  ja  otsustada,  kas  on  vaja  rakendada  mingeid  meetmeid  antud  teelõigul.
Selleks  võib  olla  näiteks  vajaminevate  remondimeetmete  rakendamine  või  talvel  libedusohu
vältimine soolamisega.
Kogutavateks   andmeteks   on  teekonstruktsiooni  kandevõime,  teekatte  tasasus,  teekatte  tekstuur,
sõidujälgede e roopa sügavus, tee põikkalle ja kurvilisus. Neid andmeid  kogub  Teede Tehnokeskus
umbes 10 000 km riigimaanteedel. Riigimaanteedel tegeleb andmete analüüsimise ja andmebaaside
haldamisega  Maanteeamet . Reeglina analüüsitakse andmeid kord aastas ning selle põhjal pannakse
paika hoolde- ja remonditööd maanteedel.

2.2. Teede teehoiukava
Samas põhinevad kõik otsused, mis tehakse Eestis seoses teedega „Riigiteede Teehoiukavale 2014-
2020“.
 Teehoiukavas  antakse  ülevaade  teehoiu  rahastamise  alustest  ning  kavandamise  põhimõtetest,  mis
määravad  ära  teehoiutööde  järjekorra  Eesti  riigiteedel.  Kirjeldatakse  teedevõrgu  säilitamis-,
arendamis- ja administreerimiskuludest  tehtavaid  töid ning analüüsitakse nende vajadust ja mahtu.
[1, lk. 3]
Riigiteede  teehoiukava  on  koostatud  seitsmeks  aastaks,  tulenevalt  2014-2020  Euroopa  Liidu  (EL)
ühtekuuluvuspoliitika vahendite kasutamise planeerimise ning Transpordi Arengukava 2014-2020 ja
selle  finantseerimise  planeerimise  kooskõla  tagamise  vajadusest.  Teehoiukava  on  koostatud
Transpordi arengukava 2014-2020 eelnõu alusel ning täidab selle alaeesmärki 2. Kvaliteetsed teed ja
sujuv  liiklus. [1, lk. 3]
Teehoiukava  koosneb  tekstilisest  osast,  finantsplaanist,  mis  sisaldab  teedevõrgu  säilitamiseks,
arendamiseks  ja administreerimiseks vajalike tegevuste  kulusid  aastate lõikes ning üle-euroopalisse
transpordivõrgustikku  (edaspidi  TEN-T  –  Trans-European  Transport  Network)  kuuluvate
riigimaanteede ehitus- ja rekonstrueerimisobjektide nimekirjadest. [1, lk. 3]


5

2.3. Riigiteede seisukord
Alates  1995.  aastast  on  riigiteedel  mõõdetud  teekatete  tasasust*  (IRI  –  International  Roughness
Index)  ja  inventeeritud  teekatetel  esinevaid  defekte.  Alates  1996.  aastast  on  mõõdetud  tee
konstruktsiooni kandevõimet (FWD-Falling Weight Deflectometer ) ja 2001. aastast teekatte roopa
sügavust.  Uuendusena  alustati  alates  2011.  aastast  teekatte   tekstuuri   (makro-  ja  megatekstuur)
mõõtmist koos teekatte tasasuse mõõtmisega ja selleks on kasutusel uus täpsem laserseade. Alates
2014 aastast mõõdetakse teekatte roopa sügavust samuti uue laserseadmega, mis võimaldab mõõta
kogu  sõiduraja  laiust  ala.  Teekatte  seisukorra  andmed  on  üks  osa  Teeregistri  andmebaasist  ning
kõigile avalikult kättesaadavad. [2]
Teedel  liiklemise   mugavust   näitab  teekatte  tasasus.  Tasasuse  muutumise   graafikud   näitavad  pikas
perspektiivis paranemist kõigi riigiteede liikide puhul. Suurema liiklusega teedel on ebatasased katted
ümber ehitatud ja nendel teedel teostatakse juba kulumisroobastest tingitud taastusremonti. Väiksema
liiklusega  teede  tasasuse  parandamisega  ei  ole  aga  veel  jõutud  piisavalt  tegeleda.  Kogu  kattega
riigiteede  võrgu  keskmine  IRI  väärtus  on  aastatel  2008-2015   paranenud   teekatete  ehituseks,
remondiks  ja  hoolduseks  ette  nähtud  rahaliste  vahendite  taseme  säilimise  ja  remondiobjektide
otstarbeka planeerimise tulemusena. Kui põhimaanteede keskmise tasasusega võib rahule jääda, siis
tugi- ja kõrvalmaanteede keskmine tasasuse (IRI) näitaja on siiani liialt suur ja paranemine soovitust
aeglasem .  Teekasutaja  jaoks  tähendab  see  teedel  liikudes  väiksemat  sõidumugavust  ja   suuremaid
kulutusi. Joonisel 1 on toodud teekatete tasasuse näitajad ning pindamis-, ehitus- ja  remonditööde
mahud aastate lõikes teeliikide järgi. [2]

6

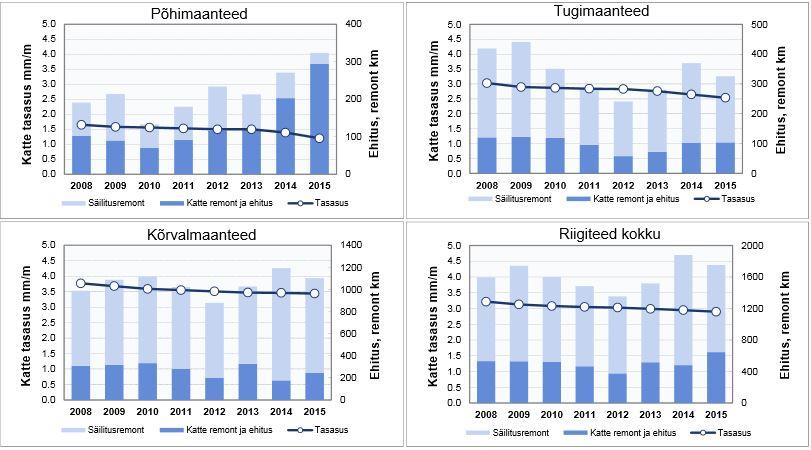

Joonis 1:Katteseisundid Eestis
Teekatte  seisukorra  analüüsimiseks  (seisukorra   pingerida ,  remondivajadus,   tasuvusarvutused   jne)
kasutatakse  kahte   arvutitarkvara   EPMS  ja  HDM-4.  EPMS  on  spetsiaalselt  Eestis  välja  töötatud
tarkvara   teekatte  seisukorra  analüüsimiseks  ja  HDM-4  on  rahvusvaheliselt  tunnustatud  tarkvara
tasuvusanalüüside tegemiseks. [2]
Teehoiukava erinevate remondiliikide nimekirjade  koostamiseks  teostatakse vastavalt Teehoiukava
lisades toodud valikupõhimõtetele EPMS tarkvaraga järgmisi analüüse:
  kattega teede säilitusremondi analüüs;
  kattega teede taastusremondi analüüs;
  kattega teede rekonstrueerimise analüüs;
  kruusateedele katete ehitamise analüüs.
Erinevate  analüüside  juures  kasutatakse  erinevaid  teede  seisukorra  ning  teid  iseloomustavaid
näitajaid  (vastavalt  juhenditele)  ja  analüüside  tulemiks  on  kandidaatobjektide  pingeread  mis  on
aluseks lõplike remondinimekirjade koostamiseks. [2]



7

3. EESTI TEHTAVAD UURINGUD
3.1. Roopa sügavuse määramine
Teekatte roopa sügavus mõjutab otseselt liiklejate ohutust ja iseloomustab  ilmekalt  tee seisukorda.
Roopad  tekivad  teedele  põhiliselt  kulumise  ja  teekonstruktsiooni  nõrga  kandevõime  tõttu.  Kui
teekattele  on  roopad  ühel  neist  põhjustest  tekkinud  on  vee  äravool  katte  pinnalt  takistatud  ning
liiklemisel  tekib vesiliu oht.  Samuti võivad roopad põhjustada sõiduki  juhitavuse kaotamist  libeda
teekatte puhul. Tee  valdajal tuleb roobaste arengut hoolikalt jälgida. [3]

Teekatte
Roopa sügavuse
seisukord
Iseloomustus (sõiduohutus ja mõju teekasutajale)
piirid (mm)
Väga hea
Teekattel roopad puuduvad.
Teekattel ei ole roopaid märgata ning nende sügavus
Hea
ei avalda mõju teekasutajale.
5 – 10
Teekattes olevad roopad on märgatavad. Vihmase
ilmaga hakkab roobastesse kogunema vesi.
Teekasutaja hakkab sõidtrajektoori valima . 1-3 aasta
Rahuldav
jooksul tuleks roopad kõrvaldada.
10 – 20
Roopad on teekattel selgelt eristatavad ja nad
hakkavad mõjutama nii sõidutrajektoori kui ka -
kiirust. Vihmase ilmaga koguneb roobastesse palju
vett ja tekib oht sattuda vesiliugu. Roopad tuleks
Halb
kõrvaldada.
20 – 30
Teekattel olevad roopad on selgelt eristatavad ja nad
mõjutavad sõidutrajektoori, kiirust ja ohutust.
Roopad tekitavad teekasutajale liiklusohtlikke
olukordi nii vihmase ilmaga kui ka kuivaga. Roopad
Väga halb
tuleb koheselt kõrvaldada.
> 30
Tabel 1: roobaste hindamine
Ohutuse  tagamiseks  tuleb  selle  parameetri  seisukorra  muutumist  jälgida  regulaarselt  ja  vajadusel
võtta kasutusele vastavad ennetusmeetmed.
Alates 2014 aastast kasutame roobaste mõõtmiseks  seadet  ViaPPS (Pavement  Profile  Scanner), mis
võimaldab  mõõta  ka  teekatte  põikkallet  ja  tee  kurvilisust.  Seade  läbib  iga-aastase  võrdluskontrolli
enne tööperioodi algust, lisaks jälgitakse regulaarselt korrasolekut mõõtmiste ajal. [3]



8

3.2. Tasasuse hindamine
Selleks  katseks kasutakse Eestis  Laser Texture  Meter  LTM-1, tegemist  on lasermõõteriistaga, mis
kinnitatakse auto külge. Teekatte tasasust iseloomustava näitajana kasutatakse IRI-arvu (International
Roughness Index), mis on rahvusvaheliselt heaks kiidetud  sõidumugavust iseloomustav väärtus ning
mis  arvutatakse  standardse  sõiduki  kere  vertikaalsuunaliste  võngete  summana  etteantud  teelõigule
(reeglina 100 m), mõõtühikuks on mm/m. IRI-arvu leidmisel kasutatakse maailmapanga poolt 1970.a
välja töötatud algoritmi. Sellega on võimalik reaalselt hinnata teepinnast tulenevat kahju kasutajale
Roopa sügavuse määramine, kurvilisus ja põikkalle. [4]
Teekatte
Iseloomustus (sõidumugavus ja ebatasasuse
Teekatte tasasus
seisukord
mõju)
IRI, (mm/m)
Tasane  teekate. Hea sõita, sõidukiirus  kipub  ületama
Väga hea
lubatut.
≤ 1,39
Üldiselt tasane teekate, esineb kerget pikisuunalist
ebatasasust ning üksikuid põiksuunalisi ebatasasusi,
mis üldiselt ei mõjuta sõidumugavust. Lubatud
Hea
sõidukiirust kerge ületada.
1,4 – 2,69
Teekate suhteliselt  ebatasane . Esineb üksikuid
kergeid heitusid. Sõidukiirus üldiselt lähedal
lubatule maksimaalsele sõidukiirusele, sõites on
Rahuldav
vaja teepinda jälgida.
2,7 – 4,19
Teekate on ebatasane, esineb rohkesti kergeid
heitusid ja üksikuid suuri heitusid. Sõidukiirus
kõigub, sõidutrajektoori tuleb muuta, tuleb
Halb
keskenduda sõitmisele.
4,2 – 5,59
Teekate on väga ebatasane, rohkesti kergeid ja suuri
heitusid. Sõitmine ebamugav, sõidukiirus üldiselt
allpool maksimaalselt lubatud piiri. Tuleb mööduda
defektidest ja ebatasasustest. Tuleb keskenduda
Väga halb
sõitmisele.
≥ 5,6
Tabel 2: Sõidumugavuse iseloomustus
Uute teekatete valmimisjärgsetel mõõtmistel algavad parimad keskmise tasasuse väärtused 0,6
mm/m [4]



9

3.3. Kandevõime hindamine

Kandevõime  hindamiseks  kasutatakse  Eestis  koormusseadet  Dynatest  FWD-8002.  Tegemist  on
dünaamilise koormusseadmega, mis loeb tulemusi andurite abil kokku seitsmest kohast – 300 mmse
plaadi keskpunktist, 300, 600, 750, 900, 1200 ja 1500 mm  kauguselt . Seade on euroopas laialdaselt
levinud ning võimaldab teha katseid ilma teekonstruktiooni lõhkumata imiteerides liikuva veoki ratta
poolt  tekitatavat  koormust.  Täiesti  täpsete  andmete  saamine  eeldab  täpseid  lähteandmeid,  nende
saamiseks on vajalik puurkeha või maaradari pilt, saamaks teada kihtide paksuseid.
FWD-seadet on võimalik kasutada:
  läbivajumise väärtuste ja läbivajumiskausside kuju võrdlemiseks;
  kandevõime ( katendi üldise elastsusmooduli) määramiseks;
  katendi erinevate kihtide elastsusmoodulite määramiseks.

3.4. Maaradariuuringud
Maaradar on geofüüsikaline seade, mis võimaldab pideva profiilina saada informatsiooni maapinna
alla jääva keskkonna kohta

3.4.1. Teede rekonstrueerimiseelsed uuringud
Tee   uuringul   tehakse  tavaliselt  radarimõõtmine  mõlemal  sõidusuunal,  lisaks  on  võimalik  teha  ka
ristisuunalisi  profiile.  Mõõtmise  tulemusena  saadakse  pideva  profiilina  informatsioon  erinevate
teekihtide  leviku  kohta.  Radariprofiilide  põhjal  planeeritakse  teele  vajalik  arv  puurauke,  mis
võimaldavad  piisava  detailsusega  radariprofiili  andmete  tõlgendamise  ja  tee  läbilõike
kindlaksmääramise.  Sellise  kombineeritud  meetodi  (maaradar+puuraugud)  kasutamine  võimaldab
tee  kohta  saada  tunduvalt  kvaliteetsemat   geoloogilist   andmestikku  võrreldes  traditsiooniliselt
kasutatava  ainult puuraukudel põhineva uuringuga. [5]

3.4.2.  Teetööde kvaliteedi kontroll
Jäävpoorsuse  mõõtmiseks  tehakse  kahesuunalisel  teel  mõõtmised  kolmel  mõõtmisrajal  –  mõlema
sõidusuuna nn välimisel rattajäljel ning katte vuugil teeteljel. Erinevalt traditsioonilisest kvaliteedi
kontrollil  võetavate  puurkehadega  kontrollimisest,  saadakse  radariga  mõõtmisel   katkematu   info
kontrollitava asfaltbetoonkatte jäävpoorsuste väärtustest mõõtmisrajal, mis vähendab oluliselt suurt

10

juhuslikkuse  komponenti  jäävpoorsuse  määrangutes.  Mahaarvamiste  mõjuala  vähendatakse  sadu
kordi  ühe  kontrollitud  jäävpoorsuse  sektori  kohta.  Mõõtmistulemuste  kalibreerimiseks  võetakse
kontrollitavalt  lõigult  ainult  8  puurkeha,  mistõttu  uut   katet   kahjustavate  kontrollpuuraukude  arv
väheneb kümnetes kordades. Piiranguks antud meetodi puhul on, et mõõtmisi ei saa teha, kui kate on
märg või külmunud. [5]

3.4.3. Jää paksuse mõõtmine jääteel
Radariga  mõõtmisel  saadakse  mõõtmisrajal  andmed  jää  paksuse  kohta  katkematu  profiilina.
Mõõtmistulemused on võimalik esitada kas kaardil värvidega, vormistatuna tabelina või profiilina.
Lisaks jääteel tehtavatele jää paksuse mõõtmistele on võimalik teha maaradariga ka nn jää paksuse
eelluuret, kus näiteks laiem  koridor  mõõdistatakse radariga uuritava  koridori  servade vahel mööda
sik-sakilist  profiilijoont.   Selliselt   mõõtes  eristuvad  uuritavas   koridoris   suurema  ja  õhema  jää
paksusega  piirkonnad.  Tundmatutes  jääoludes  tehtava  eelluure  tegemiseks  saab  turvalisuse
tagamiseks radari paigutada lumesaani taha või ATV-le. [5]

3.4.4.  Tehnovõrkude, maetud konstruktsioonide ja tühimike ostimine
Maa-aluste  objektide  otsimiseks  ja  lokaliseerimiseks  tehakse  radarimõõtmised  paralleelselt  või
ristuvalt  paiknevatest  mõõtmisradadest  moodustuva  uuringuvõrguga.  Selliselt  mõõtes  on  võimalik
kontuurida otsitav objekt ja andmete töötlemisel saab objekti orienteeruvad piirjooned kanda plaanile.
[5]

3.5. Teepildisüsteem
Teepildisüsteemi  kasutamine  võimaldab  kontorist  väljumata  anda  hinnanguid  teede  ja  tänavate
seisukorrale  ning  nende  nõuetele  vastavusele.  Lisaks  on  see   hindamatu   abivahend  liiklusohtlike
kohtade analüüsimisel ja seda just läbi liiklejate silmade.
Teepildisüsteemiga  koostame  pildiandmebaasi  vastavalt   tellija   vajadustele.  Pildiandmebaas  asub
kasutaja võrgus. Andmebaasi mahuks tuleb ligikaudu 1 km pilte ~ 70 Mb, pildid on HD kvaliteediga.
Piltide vaatamiseks on loodud spetsiaalne tarkvara RoadViewer, selle paigaldamine ja kasutamine on
lihtne ja see töötab kasutaja arvutis.
Pildiandmebaasis olevad pildid on seotud asukohaga teel – piltide kuvamine toimub tee või tänava
nimetuse ja kilomeetri järgi. Pilte saab kuvada sammuga 10 meetrit või 100 meetrit, neile on lisatud
sisse-väljalülitatav mõõtjoon ja nende  asukohta  on võimalik jälgida ka kaardil. [6]

11

3.6. Haardeliste omaduste mõõtmine
Teekatte  haardeliste  omaduste  mõõtmisprotsess  sõltub  konkreetsest  mõõtmisseadmest  ja  selle
tööpõhimõtest. Eestis on enamjaolt kasutusel kaks mõõtmismeetodit.

3.6.1. Eltrip
Teekatete  talviseid  haardelisi  omadusi  mõõdetakse  pidurdushaarde  meetodil,  mille  puhul  sõidukit
pidurdatakse  mõõdetaval  teel  järsult.  Sõidukile  paigaldatud  mõõtur  registreerib  sõiduki  aeglustuse
ning arvutab vastavalt välja tee pinna haardeteguri. Mõõtmisel tuleb tagada mõõtja ja teiste liiklejate
ohutus, milleks veendutakse, et mõõtmise ajal ei ole läheduses teisi sõidukeid [7, p. 1]
Maanteametis  kasutatavate  Eltripi  mõõturite  kalibreerimine  toimub  Teede  Tehnokeskuse
etalonsõiduki järgi. Etalonsõiduk kalibeeritakse talihooaja alguses selliselt, et selle haardetegur oleks
0,29 tingimustel: kiirus 50 km/h, kinnisõidetud lumi, temp.  -5oC. Samuti peavad olema varustatud
ABS-piduritega ja naastrehvidega.
Haardeteguri  mõõtmine  toimub  sõidukiirusel   50km /h,  pidurduse  kestvusega  1-2  sekundit  ning
täpsusega 0,01, samuti tuleb määrata mõõtmiskoha asukoht, et kui tekib kahtlusi mõõtmistulemuste
õiguses, oleks võimalik mõõtmisi korrata.

3.6.2.  ViaFriction
Mõõteseade  sobib  kasutamiseks  nii  maanteedel  kui  ka  lennuväljadel  nii  suvistes  kui  ka  talvistes
ilmastiku tingimustes.
ViaFriction  mõõteseade  võimaldab  teostada  teekatte  haardeliste  omaduste  pikisuunalist  mõõtmist
ning kasutada selleks erinevaid mõõtmisrežiime:
• fikseeritud libisemise režiim;
• fikseeritud libisemiskiiruse režiim;
• varieeruva libisemise režiim.
Mõõteseade  kasutab  mõõteratta  kiiruse  kontrollimiseks  arvuti  poolt  juhitud   elektrilist   pidurit.  See
võimaldab mõõtmiste ajal minimeerida andmete edastuse aega ning tagada õige mõõteratta kiiruse.
Mõõteseade ja selle  vedrustus  on projekteeritud nii, et mõõterattale mõjub pidevalt 500 N staatiline
koormus, sõltumata teekatte seisukorrast.
Teekatte  haardeliste  omaduste  mõõtmised  tehakse  suvisel  perioodil  märjal  teekattel.  Selleks
pritsitakse  teekattele  mõõteratta  ette  kindlaks  määratud  paksusega   veekiht .  Standardse  veekihi
paksusena on teekatte haardeliste mõõtmiste teostamisel maanteedel kasutusel 0.5 mm. [8, p. 24]

12


Foto 1: ViaFriction mõõteseade



13

4. VÄLISMAAL KASUTATAVAD UURIMISMEETODID
4.1.  Liikuv 3D skaneerimine
Viimastel  aastatel  on  muutunud  välismaal  väga  populaarseks  3D  skaneerimise  kasutamine
taristuvõrkud  uurimisel.  Selleks  kasutatakse  sõidukeid,  millele  on  paigaldatud  3D  skännerid,  mis
suudavad  maanteekiirustel  luua  kvaliteetse  punktipilve.  Laserskänner  on  suuteline  tegema  kuni
miljon  mõõdistust  sekundis,  mis  loovad  üksikutest  punktidest  koosneva  punktipilve,  mille  igal
punktil on oma koordinaadid. Lisaks sellele annab skänner igale punktile peegeldusväärtuse. Nende
väärtusete põhjal on võimalik luua elutruu mudel mõõdistatavast alast.
Mõõdistatud  mudeli  põhjal  on  võimalik  hinnata  tee  kvaliteedilisi  omadusi,  alustades
teekattemärgistuste  olukorrast,  roobaste  sügavust,   kallete   väärtusi,  kaardistada  löökauke  või  muid
defekte ja deformatsioone teedel.
Saadud  mudelit  on  võimalik  kasutada  uute  projektide  koostamisel  ja  nende  hindamisel  kasutades
erinevaid BIM tarkvarasid, mis aitab võimalike  vigade  tekkimisi ning anda parem visuaalne ülevaade
tavakasutajatele planeeritavast lahendusest.

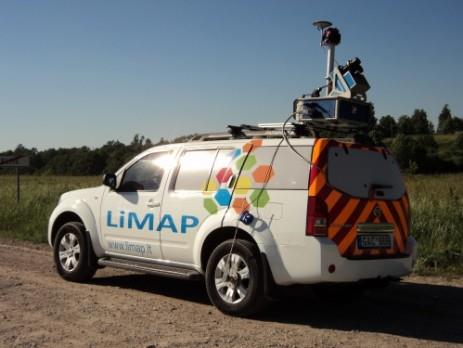

Foto 2: Laserskänneriga varustatud auto

4.2.  Uuringumasin
Paljudes  riikides  on  kasutusel  autod,  millesse  on  koondatud  erinevad  andurid,  mis  koguvad  infot
samaaegselt  samast teepunktist, mis muudab andmetöötluse ja võrdlemise tunduvalt efektiivsemaks.

14

Selline  lahendus  aitab  teedevaldkonnas  vähendada  kulutusi  kuni  40%  uuringute  teostamise  pealt
(toetudes ettevõtte Roadscanners kodulehelt saadud infole).
Teenust pakkuvad ettevõtted pakuvad vastavalt vajadusele koostada teile  sobiva koosluse. Ehk on
võimalik panna masinale just need andurid, mida soovitakse selle masinaga hinnata nendeks võivad
olla:  3D  skännerid,  GPR(maaradar),  GPS  mappimine,  kõrgusväärtused,  Videoanalüüs,  IMU
(Inertsmõõtesüsteemid),  FWD  ( langeva   raskusega  koormusseadet),  lisaks  tuleb  nendega  kaasa
spetsiaalne andmete kogumis- ja töötlemisprogramm.
Selle abil oleks võimalik vähendada uuringute teostamisele kuluvat aega, vahendeid ja vajaminevat
tööjõudu. Mille läbi saavutatakse efektiivsem tööprotsess.

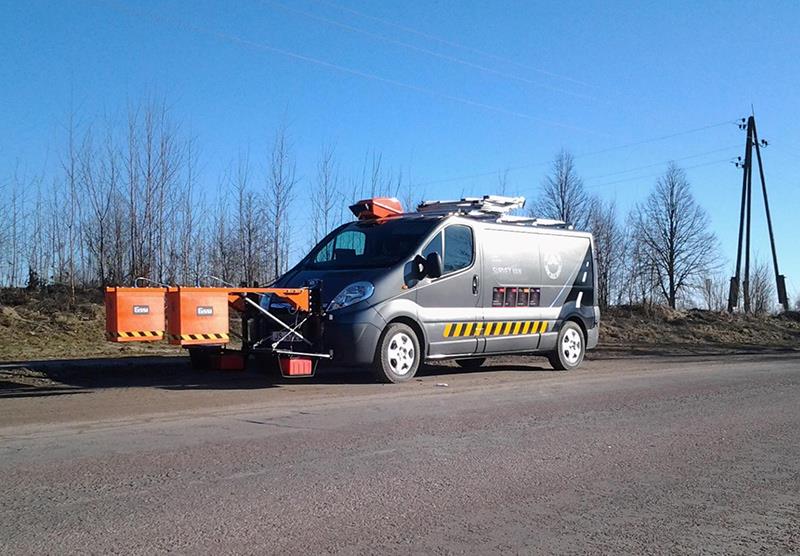

Foto 3:  Road   Doctor  Survey Van, uurimismasin



15

5. KAUDSELT MONOTOORITAVAD
5.1. Teeilmajaamad
Tänaseks päevaks oleme me jõudnud oma tehnoloogiatega selleni, et meil on võimalik monitoorida
teeolusi  reaalajas . Kasutades selleks erinevaid intelligentseid lahendusi. Juba pikemat aega on olnud
kasutusel  teeilmajaamad,  mille  põhjal  tänasel  päeval  teevad  tööd  talihooldajad.   Nendest   saab
komplekse ülevaate – nende abi on võimalik fikseerida :
  õhu temperatuuri ja niiskust;
  teepinna ja teekatte temperatuuri;
  vee/jääkihi paksust, lume, musta jää ning kloriidide olemasolu;
  sademete tüüpi;
  sademete intensiivsust;
  nähtavust;
  tuule kiirust ja suunda;
  õhurõhku.
Lisaks on tavaliselt juures ka kaamerad, et saaks teha  visuaalselt hinnangut.

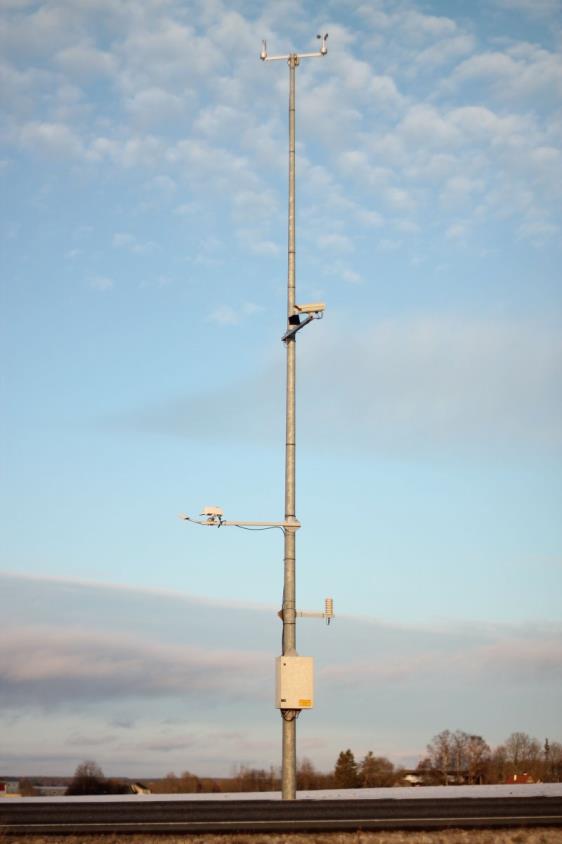

Foto 4: Teeilmajaam


16

5.2. Mobiilne teeseisundi seire
Hiljuti katsetas Teede Tehnokeskus mobiilset teeseisundi seiret, kinnitati ühele Lux expressi bussile
ja ühele mõõtebussile külge  mobiilsed  seadmed, millega vaadeldi teedeseisukorda ning võrreldi siis
teeilmajaamade omadega, et  suuta  paremini ennustada nii  tulevast  ilma, kui ka ilmajaamade vaheliste
teelõikude hetkeilma paremini määratleda.
Mina näen selles väga suurt potensiaali, kui suudetakse näiteks jõuda suurema mahulise koostööni
mõne bussifirmaga ning pidevalt töötav süsteem, siis saadav informatsioon oleks ülimalt täpne, mis
aitaks parandada langetatavaid otsuseid ja oleks palju ülevaatlikum.
Sealt  edasi  näeksin  mina  loomuliku  edasiminekuna  juba  erinevate  andurite  lisamist,  mis  oleks
võimalised  juba  tegelema  teelõikude  inverteerimise  ja  kaardistamisega.  Ehk  siis  pildilise  ülevaate
tegemisega, mis on reaalajas uuenev.




17

KOKKUVÕTE
Referaadis on kirjeldatud erinevaid võimalusi taristu uurimiseks. Taristu uurimine on pidev tegevus
ja seepärast on kasulik, et  tehnoloogia  arenedes töötatakse välja uuringute läbiviimiseks lihtsamad ja
täpsemad  meetodid.  On  olemas  uurimismeetodid,  mis  on  suunatud  ainult  ühele  kindlale   objektile
(nähtusele) ning on olemas ka kompaktsemaid lahendusi.
Kuigi  olemasolevad  uurimismeetodid  on  juba  küllaltki  täpsed,  on  need  tänu  tehnoloogia  arengule
muutumas  veelgi  täpsemateks  ja  kompaktsemateks.  Üha  enam  oleme  liikumas  suunas,  kus  üks
inimene  on  suuteline  tegema  ära  mitme  inimese  töö  kiiremini  kui  see  varem  võimalik  oli.  Tänu
tehnoloogiale  on  uuringute  läbiviimine  ja  andmete  töötlemine  muutumas  järjest  lihtsamaks  ja
arusaadavamaks rohkematele inimestele.





18

VIIDATUD ALLIKAD

[1]  Majandus- ja Kommunikatsiooniministeerium, „Teehoiukava aastateks 2014-2020,“ Tallinn,
2016 .
[2]  Maanteeamet, 2017. [Võrgumaterjal]. Available :  https://www.mnt.ee/eng/node/1932.
[Kasutatud 25 11 2017].
[3]  Teede Tehnokeskus, 2017. [Võrgumaterjal]. Available:
http://www.teed.ee/et/teenused/katsetamine-ja-mootmine/mootmine/teekatte-roopa-sugavuse -
mootmine/. [Kasutatud 28 11 2017].
[4]  Teede Tehnokeskus, 2017. [Võrgumaterjal]. Available:
http://www.teed.ee/et/teenused/katsetamine-ja-mootmine/mootmine/teekatte-tasasuse -
mootmine/. [Kasutatud 28 11 2017].
[5]  Teede Tehnokeskus, 2017. [Võrgumaterjal]. Available:
http://www.teed.ee/et/teenused/konsultatsioonid-ja-uuringud/uuringud/maaradariuuringud/.
[Kasutatud 15 12 2017].
[6]  Teede Tehnokeskus, 2017. [Võrgumaterjal]. Available:
http://www.teed.ee/et/teenused/katsetamine-ja-mootmine/mootmine/teepildisusteem/.
[Kasutatud 15 12 2017].
[7]  Maanteeamet, „Riigiteede katete talviste haardeliste omaduste mõõtmise juhend,“
Maanteeamet, Tallinn, 2014.
[8]  ERC Konsultatsiooni OÜ, „Teekatte haardeliste omaduste lõpparuanne,“ Maanteeamet,
Tallinn, 2014.




19
