Aerolaserskaneerimine ja selle rakendused
Referaat
Juhendaja
Ahto Kangur
Tartu 2016

Sisukord

1.SISSEJUHATUS 3
2. LIDAR 4
3.AEROLASERSKANNERITE ANDMETE KASUTAMINE 6
3.1Puistu keskmise kõrguse määramine 6
3.2 Võra alguskõrguste määramine 7
3.3 Puistu tüvemahu tuletamine 8
3.4Katvuse ja lehepinnaindeksi hindamine 9
4KOKKUVÕTTE 10
Kasutatud kirjandus 11

SISSEJUHATUS

Eesti on üks väheseid riike kus metsamajandamine on reaalselt tulu sisse toov tegevus. Metsade majandamisega saab säilitada ja parandada puistute tootlikkust ja metsaökosüsteemide pakutavaid keskkonnateenuseid. Selleks peab metsakorraldus ja metsapoliitika põhinema ainult kvaliteetsele takseerandmestikuleja seirele (Lang ja Arumäe 2014).
Laserskannerite kasutuselevõtmise alguseks võib lugeda aastat 1958, kui kaks teadlast – Charles Townes ja Arthur Schawlow – avastasid potentsiaalse mõõtmisvõimaluse kitsa monokromaatilise kiire täpsel suunamisel pikkade vahemaade taha ( Heritage ja Large 2009).
Laserskannerite jaoks on kasutuses kaks eraldi akronüümi, milleks on LADAR ja LIDAR. Akronüüm LIDAR tuleb sõnadest Light Detection And Ranging ehk siis valguse eristamine ja kauguse mõõtmine. Akronüüm LADAR tuleb sõnadest Laser Detecion And Ranging ehk siis laseriga avastamine ja kauguse mõõtmine (Wehr ja Lohr 1999).
Laserskanneri andmed kogutakse enamasti lennukilt, mis liigub teatud kiirusel suunal x (joonis 1) ning andmeid kogutakse äärest-ääreni y teljel ridade/vaalude kaupa, z on siis vastavalt kõrgus või vahemaa lennuki ja skanneeritava pinna vahel. Kaugus sensori ja mõõdetava pinna vahel saadakse tulenevalt valgusekiirusest (~0,3 m/ns), kasutades selleks järgnevat valemit (Large ja Heritage 2009): hvk=(c*t)/2,

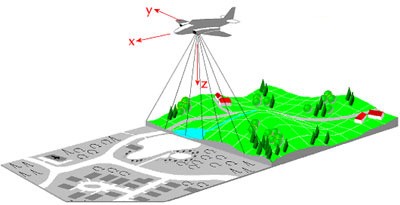

Joonis 1. LIDAR andmete kogumine lennukilt (Precise LIDAR Data... 2005)
Aerolaserskannerimisel kogutud andmeid on võimalik kasutada, et kirjeldada puistu erinevad omadusi nt: puistu keskmist kõrgust, võra alguskõrgust, puistu tüvemahu tuletamist, katvust ja lehepinnaindeksi hindamist.

LIDAR

LIDAR koosneb ise kolmest põhimõtteliselt osast: impulsi edastaja / saatja , salvesti /vastuvõtja ja opto-mehhaaniline seade. Välja saadetud impulss omakorda kas peegeldab tagasi, neeldub või hajub edasi, mis omakorda sõltub pinnast, milleni impulss jõuab. Näiteks klaas on nähtavas spektri piirkonnas läbipaistev, rohelised lehed on lähiinfrapunapiirkonnas väga head hajutajad, millelt tuleb peegeldus tagasi. Seetõttu kasutatakse taimkatte parameetrite hindamiseks just lähiinfrapunapiirkonna spektrit. Peegeldumisel on kokku kolm liiki: spekulaarne peegeldus, hajus peegeldus ja nende kahe kombineeritud peegeldus (Heritage ja Large 2009).
LIDARid kasutavad mõõtmiseks peamiselt spektri nähtavat ja infrapunast piirkonda. Taimestiku uurimisel kasutatakse enamasti infrapuna kiirguse lähedast lainepikkust. Lihtsamad laserskannerid suudavad eristada kahte peegeldust, näitena metsas oleks esimeseks lugemiks võrastiku peegeldus ja teine lugem tuleks maapinnalt (või tekkida ka võrastikust). Kuid on olemas ka skannereid, mis suudavad registreerida kokku 255 peegeldust (Heritage ja Large 2009).
LIDARi andmete eelistena on Hodgetts (2009) välja toonud selle tehnoloogia suure andmekogumise kiiruse, andmestiku laiaulatusliku kasutamisvõimaluse, tema täpsuse, võiamaluse hilisemaks andmete uurimiseks ja analüüsiks jm. Puudusena on välja toodud selle meetodi kulukus, peamiselt just esmane investeering, mis on hinnanguliselt kokku umbes 121 000 eurot. Selle kulutuse moodustab ainult skanneri ostukulu, mis eeldab juba lennuki või helikoptri kasutamisvõimalust.
Mõõtmiste horisontaalne ja vertikaalne täpsus sõltuvad mõlemad lennu kõrgusest. Horisontaalne täpsuse suhtearv on 1/2000 lennu kõrgusest, mis tähendab, et on võimalik saavutada 15 cm täpsus, kui lend toimub 1200 m kõrgusel. Standardlennu kõrgused LIDARi andmete kogumiseks varieeruvad, Large ja Heritage (2009) andmetel on see ca 3500 m, kuid näitena Eestis kasutab Maa-amet lendude standardkõrguseks 2400 m (Large ja Heritage 2009).
LIDARi andmed iseenesest koosnevad peamiselt kolmest koordinaadist – peegelduse tekkimiskoha x, y ja z koordinaadid – koordinaatidele lisanduvad veel signaali intensiivsus, skanneerimisnurk, peegelduste arv impulsil ja muu info. Tulemuseks saadava kolmemõõtmelise punktiparve jaoks kogutakse kokku andmeid kolmelt allikalt: LIDARi sensor , GPS ja lennuki güroskoop. Seejärel andmeid korrigeeritakse lennuki kõikumiste ja asukohast kõrvalekaldumiste suhtes (Large ja Heritage 2009).
Märkida tuleks ka seda, et välja saadetud laserimpulss on koonja kujuga, jõudes maapinnale ringikujulise jäljena (nadiiri korral). Kuid skanneerimisnurga suurenemisel muutub maapinnale jõudva impulsi kuju ellipsiks (joonis 4). Enamasti jääb jälje suurus 0,5..1 m2 piiresse sõltudes samal ajal siiski lennukõrgusest. Kõige täpsemaid andmeid saab nadiiri impulssidelt, mida suuremaks läheb nurk, seda rohkem tekkib segavaid peegeldusi, eriti kui hinnata võraalguse kõrgusi (Large ja Heritage 2009).

AEROLASERSKANNERITE ANDMETE KASUTAMINE

Puistu keskmise kõrguse määramine

Metsa kõrguse hindamiseks aerolidari mõõtmiste põhjal on olemas erinevaid mudeleid , mis on välja töötatud vastavalt konkreetsele metsatüübile. Laserimpulsi peegelduste järgi hinnatava puistu takseeritud kõrguse seoseid mõjutavad mitmed tegurid: metsa läbipaistvus, liigiline koosseis, skanneri seadistus ja muidugi ka skaneerimise tihedus, millest sõltub tekkivate peegelduste arv pinnaühiku kohta( Lang ja Arumäe 2014).
LIDARi on tendents kõrgusi alahinnata. Selle põhjused võib olla mitmeid: märkimisväärne osa võrastikust läbitungitud kiirgusest ei peegeldata tagasi maapinnalt vaid võra alumistelt osadel või alustaimestikust, laseri poolt välja saatetud infrapunavalgus peab emalt läbima võrastiku välisseina kihi, enne kui tekib skanneris peegeldus registreerimiseks piisavalt tugeva signaaliga peegeldus. Vea vähendamiseks on võimalik puistu jagada väiksemateks osadeks , ning nende kohta arvutada eraldi keskmised kõrgused.
Eestis on laserandmetest metsa kõrguse ennustamiseks osutunud kõige edukamaks protsentiilimeetod(joonis 2), kus kasutatakse kolmemõõtmelise peegelduste parve kõrgusjaotuse 80 protsentiili , mida saab lineaarse mudeli abil kõrguseks teisendada (Lang et al., 2012).

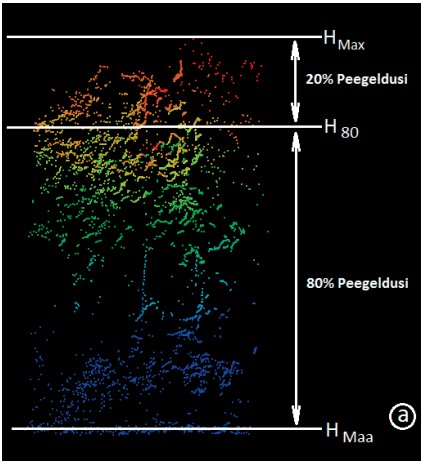

Joonis 2. Väljalõige lidarmõõtmiste andmestikust. Peegelduste parvele, kuhu jäävad mõned suured puud, on märgitud peegelduste kõrgusjaotuse 80-protsentiil H80, maksimumkõrgust tähistav HMax ja maapinna kõrgust tähistav HMaa.

3.2 Võra alguskõrguste määramine

Elusvõra alguse kõrguse ja puu kogu kõrguse suhte abil on hea saada ülevaadet metsa elujõulisuse ja puude konkurentsi kohta. Samuti on võimalik selle parameetri abil saada hinnangut puistu sortimentide kohta (näiteks erinevate oksatüüpidega palgi osakaal). Sellest tulenevalt on uuritud võimalusi elusvõra kõrguste määramiseks LIDARi andmetest.
Elusvõra kõrguse mõõtmisel LIDARi andmetelt on üks probleem - signaali peegeldumine alustaimestikult, mida hiljem võib ekslikult lugeda võrastiku peegeldusteks. Selle probleemi lahendamiseks töötasid Holmgren ja Persson (2004) välja meetodi, kus puu kõrgus jagatakse segmentidesse ja määratakse peegelduste arvu järgi neile väärtused 0,5..1 või 0. Väärtus 0 määratakse neile segmentidele, kus segmendi peegelduste arv jääb alla 1% kogu peegelduste arvust. Sellest tulenevalt loetakse võra alguse kõrguseks kõige kõrgemat 0 väärtusega segmenti (Holmgren ja Persson 2004).
Elusvõrastiku pikkusest omakorda saame vajalikku infot puistu elujõulisuse, biomassi ja näiteks ka harvendusraie vajaduse kohta(Lang ja Arumäe 2014).

3.3 Puistu tüvemahu tuletamine

Puistu tüvemahu ehk tagavara on üks olulisemaid tunnuseid mille abil puistu kirjeldatakse ja mille alusel metsi majandatakse. LIDARi andmetelt puistu tagavara saamiseks on vaja puistu keskmist kõrgus või üksik puude kõrgusi. Võimalik on tagavara saada ka kasutades võrastiku katvust mahu hindamisel (Nasset 1997b).
Tüvemahu hinnangu saamiseks võimalik kasutada kahte erinevat valemit. Esimene arvestab laseri andmetest tuletatud keskmist kõrgust ja hinnangut: , kus
Vf – tüvemaht , koos koorega , hektari kohta (m3/ha),
h15 –keskmine kõrgus (m),16
D – keskmine katvuse hinnang (%).
Teisel valemil võetakse puistu keskmise kõrguse kõrvale teiseks muutujaks kõikide impulsside keskmine kõrgus puistu kohta. Mille valem on järgnev:, kus
Vf – tüvemaht, koos koorega, hektari kohta (m3/ha),
h15 –keskmine kõrgus (m),
ha – kõikide impullsside keskmine kõrgus puistu kohta (m).

Katvuse ja lehepinnaindeksi hindamine

Võrastiku katvus , aukude osakaal võrastikus ja lehepinnaindeks(LAI) on laialt levinud ökoloogilised näitajad, kui mida tihtipeale metsa takseerimisel ei mõõdeta. Laserkaneerimisel on võimalik neid tunnuseid kiiresti ja üsnagi täpselt hinnata (Korhonen et al. 2011).
Mõlemad, nii katvus kui aukude osakaal võrastikus, on hinnatavad valguse hulgast, mis suudab võrastikku läbida ning jõuab maapinnale. Samas on tegemist siiski kahe erineva mõistega. Jennings et al. (1999) defineerisid katvuse, kui näitaja, mis hindab võrastiku vertikaalse projektsiooniga kaetud maapinna osakaalu kogu maapinnast . Aukude osakaalu all mõeldakse üldiselt taevalaotuse osakaalu võrastikus, vaadatuna mingis ruuminurgas. LIDARilt on võimalik üsnagi täpselt saada võrastiku liituse ehk katvuse hinnanguid, vea protsent antud juhul alla 5% (Korhonen et al. 2011).

KOKKUVÕTTE

Aerolaserskannerimisel kogutud andmeid on võimalik kasutada, et kirjeldada puistu erinevad omadusi nt: puistu keskmist kõrgust, võra alguskõrgust, puistu tüvemahu tuletamist, katvust ja lehepinnaindeksi hindamist.
Hoolimata tänapäevase kaugseire mitmesugustest võimalustest saada metsade takseerkirjeldusi nii tabelitena kui ka kaartidena, ei tähenda see, et vajadus metsataksaatorite järele kaob.
Pigem vastupidi: kuigi kosmosepilte või 3D-punktiparvi saab lihtsasti teisendada metsade
takseerkirjeldusteks, siis on alati vajalik protseduuri sisendis kasutada kvaliteetseid metsa
struktuuriandmeid mudelite koostamiseks või algoritmide õpetamiseks.

Kasutatud kirjandus

Heritage, G.L., Large, A.R.G. 2009. Principles of 3D Laser Scanning – Laser Scanning
for the Environmental Sciences , 21-34.
Holmgren, J., Persson, A. 2004. Identifying species of individual trees using airborne
laser scanner - Remote Sensing of the Environment 90, 415–423.
Korhonen, L., Korpela, I., Heiskanen, J., Maltamo, M. 2011. Airborne discrete- return
LIDAR data in the estimation of vertical canopy cover, angular canopy closure and leaf
area index - Remote Sensing of Environment, 115, 1065– 1080
Lang, M., Arumäe, T. 2014. Metsanduslikud uurimused - Kaugseire praktilistes metsanduslikes rakendustes Eestis. 129-135.
Nasset, E. 1997. Estimating Timber Volume of Forest Stands Using Airborne Laser
Scanner Data – Remote Sensing of Environment, 61, 246-253.
Jennings, S. B., Brown, N. D., Sheil, D. 1999. Assessing forest canopies and understorey
illumination: canopy closure, canopy cover and other measures - Forestry , 72, 59−74
Wehr, A., Lohr, U. Airborne laser scanning – an introduction and overview – ISPRS
Journal of Photogrammetry & Remote Sensing, 54, 68-82.
