Eesti Maaülikool
Silinder siirdepinnana, silindrilised projektsioonid
Referaat
Tartu 2012
1. SISUKORD
1. SISUKORD............................................................................................................................................2
2. SISSEJUHATUS....................................................................................................................................3
3. SILINDER SIIRDEPINNANA..............................................................................................................3
Silindriliste projektsioonide põhiomadused......................................................................................4
Silindriliste projektsioonide aspektid................................................................................................5
4. ÕIGEPINDSED SILINDRILISED PROJEKTSIOONID .....................................................................6
5. KONFORMSED SILINDRILISED PROJEKTSIOONID.....................................................................6
6. EKVIDISTANTSED SILINDRILISED PROJEKTSIOONID .............................................................6
7. MUUD SILINDRILISED PROJEKTSIOONID ...................................................................................7
8. PSEUDOSILINRILISED PROJEKTSIOONID ....................................................................................7
9. MAAILMAS ENIM LEVINUD SILINDRILISED PROJEKTSIOONID ...........................................7

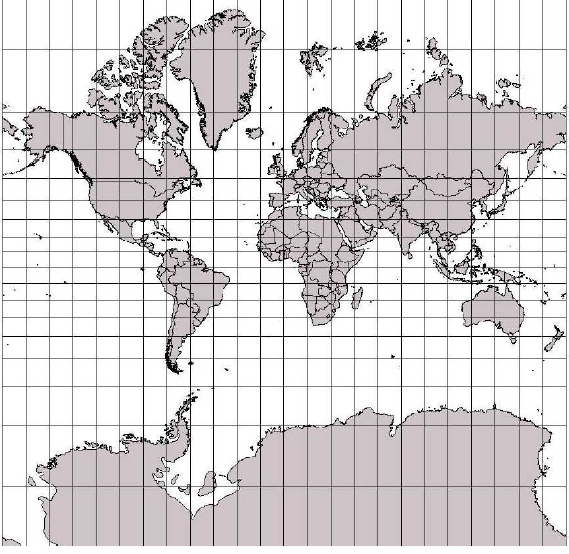

Püstsilindriline projektsioon ehk Mercatori projektsioon ................................................................7
Lamberti õigepindne silindriline projektsioon .................................................................................8

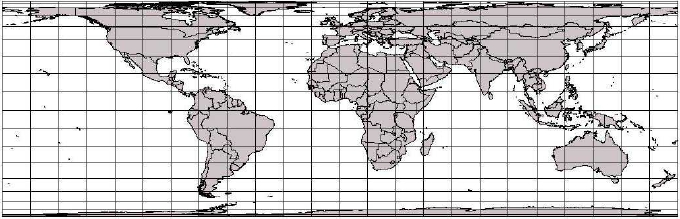

Mercatori universaalne põikprojektsioon (UTM).............................................................................9

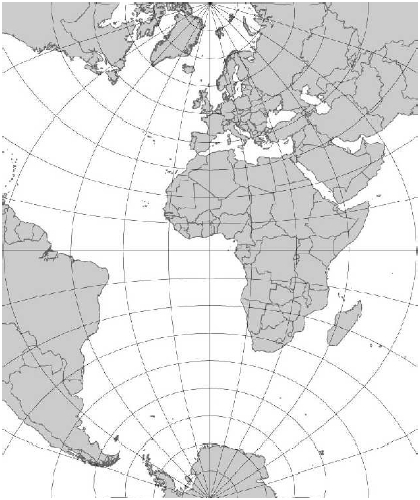

Mercatori põikprojektsioon...............................................................................................................9

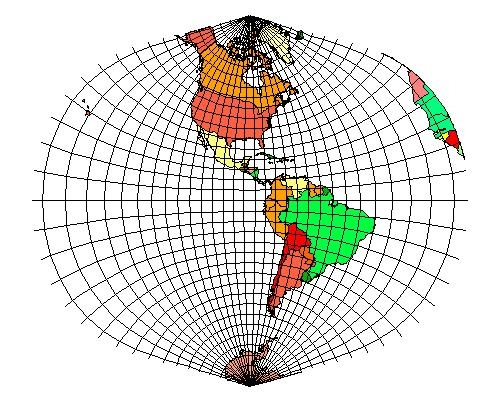

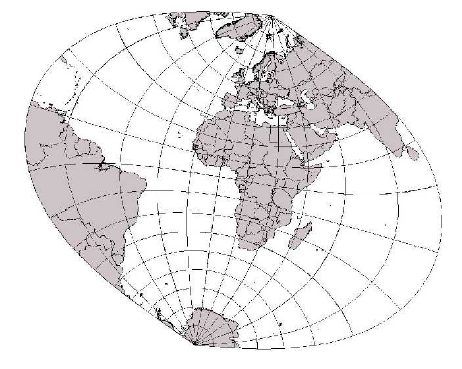

Mercatori kaldprojektsioon...............................................................................................................9
Gall ´i projektsioon .........................................................................................................................10

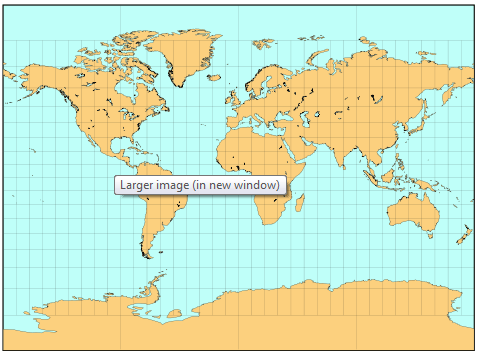

Milleri (silindriline) projektsioon ...................................................................................................10

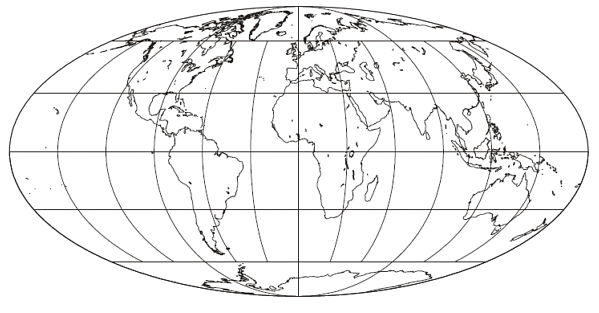

Mollweide projektsioon ..................................................................................................................11

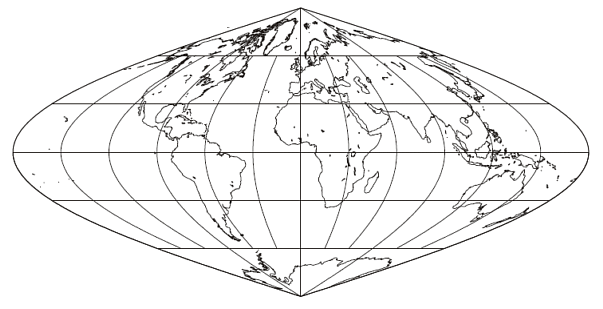

Sinusoidaalne projektsioon .............................................................................................................11
10. EESTIS KASUTATAVAD SILINDRILISED PROJEKTSIOONID .................................................12
Eesti Baaskaardi projektsioon TM-B........................................................................................................12
Pulkovo-42......................................................................................................................................12
Pulkovo-63......................................................................................................................................12
UTM................................................................................................................................................13
Merekaardid....................................................................................................................................13
11. KOKKUVÕTE...................................................................................................................................13
12. KASUTATUD KIRJANDUS.............................................................................................................14
JOONISED......................................................................................................................................14
2
2. SISSEJUHATUS
Maakera kumerat vormi ei ole võimalik ilma moonutusteta kaardi lamedale pinnale joonestada . Et need
moonutused võimalikult väikesed oleksid, selleks joonestatakse kaarte kindlate seaduspärasuste abil.
Maa kumera pinna kandmist tasapinnale nimetatakse kaardiprojektsiooniks. Erinevaid kartograafilisi
projektsioone on väga palju, samas on nende väljatöötamine väga raske. Sobivaim valitakse tavaliselt
sellest, mida kaardil tahetakse näidata.[2]
Projektsioone on liigitatud mitme erineva põhimõtte järgi. Näiteks võttes aluseks projektsiooni
omadused või projektsiooni regionaalset sobivust. Kuid kõige sagedamini lähtutakse projektsioonide
liigitamisel siiski meridiaanide ja paralleelide kujust , mis omakorda põhineb siirdepinna iseloomul.
Selle liigitamise alusel tuuakse tavaliselt välja järgmised projektsiooni klassid : silindrilised, koonilised,
asimutaalsed ehk tasandilised, kokkuleppelised ehk muud. Neid nelja peetakse ühtlaselt ka
põhiklassideks. Lisanduvad veel lisaklassid: pseudosilindrilised, pseudokoonilised, polükoonilised,
pseudoasimutaalsed projektsioonid.[3]
Antud referaadis käsitletakse põhjalikult silindrilisi projektsioone.
3. SILINDER SIIRDEPINNANA
Maa pinnal olevate objektide kujutamiseks tasandil kasutatakse siirdepindu (tasand, silinder, koonus),
mis puudutavad või lõikavad maaellipsoidi vaadeldaval alal ning millele objektid projekteeritakse
siirdepinnale. Peale projekteerimist keeratakse siirdepind lahti ja nii ongi saadud kaart või tasand,
millele on lihtne ristkoordinaate moodustada. Siirdepinnad kas puutuvad või lõikavad maaellipsoidi.
Kaardiprojektsioonid toovad endaga kaasa moonutusi, kuid siirdepindade lõikamisega on võimalik neid
vähendada.[4]
3

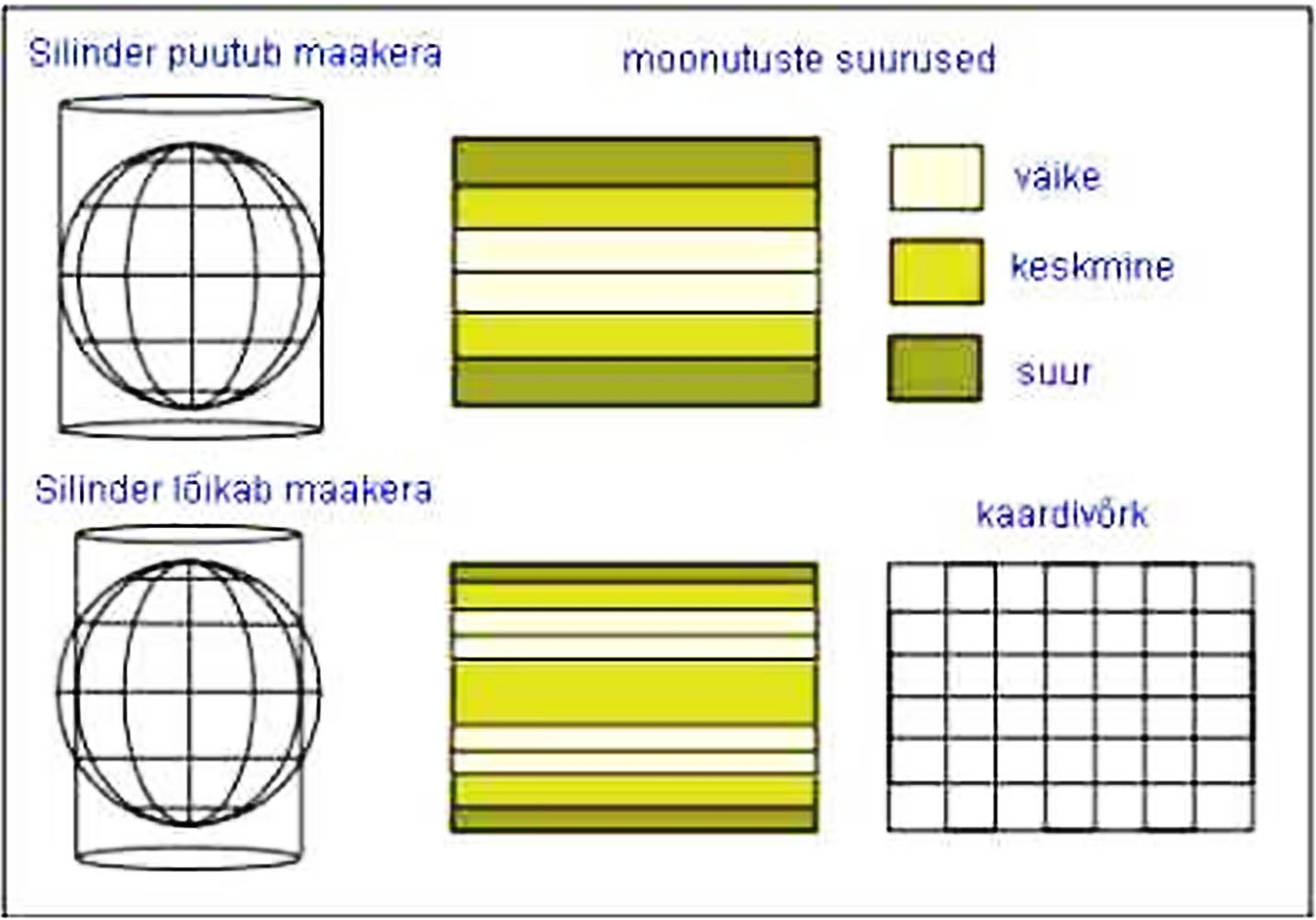

Joonis 1. Moonutused silindrilise projektsiooni korral.
Silindriline projektsioon kujutab endast kõige lihtsamat silindrilist vormi, mis on piltlikult öeldes
keeratud ümber maakera ekvaatori . Sfäärilise võrgustiku punktid on kantakse silindrile, mis on lahti
volditud. Ekvaator on “sobiv külg” või vaatenurk nendeks projektsioonideks.[5]
Silindrilisi projektsioone kasutatakse laialdaselt kogu maaellipsoidi kaardistamiseks. (Maamõõtmise ja
kartograafia konspekt) Kaardil on nii paralleelid kui meridiaanid sirged või on meridiaanid keskmise
sirge meridiaani suhtes sümmeetriliselt kõverad.[2]
Joonis 2. Silindriline projektsioon.
Silindrilised projektsioonid võivad olla: normaalsed ( püst -), kald- või põiksilindrilised. ( Maamõõtmine
4
