1.Selgita kartograafilise proektsiooni mõistet.
Kaardiprojektsioon (kartograafiline projektsioon ) on moodus , millega sfääriline pind esitatakse tasapinnal (kahemõõtmelisel pinnal). Ellipsoidi või safari kujutamisel tasandil vastab igale ellipsoidi või safari punktile A punkt A’ kartograafilises proektsioonis.

Ellipsoidi (sfaari) mingi punkti koordinaatide (φ,Λ) lõpmata väikesel muutusel peavad ka proektsiooni vastava punkti koordinaatid (x,y) saama lõpmata väikesed muutused

Lõpmata vöikest sirglõigu ellipsoidal või sfaaril tuleb kujutada proektsioonis samuti lõp. Väikese sirglõiguna

Kaht paralleelset lõp.v. sirglõiku ellipsoidal (sfaaril) lõp.v. pinnaosal tuleb kujutada proektsioonis samuti lõp. Väikese ja lähedaste paralleelsete sirglõikudena.
2. Selgita geograafilise kaardi mõistet.
Maakaardil ehk geograafilisel kaardil kujutatakse asjade ja nähtuste paiknemist, suhteid, ulatust, levikut jms joonte, märkide, värvide jm leppemärkide abil, need sõltuvad kaarti liigist, üldistamisastmest jamõõtkavast. Sisu ( üldgeograafilised , temaatilised), otstarbe , kujutatava maa-ala ja mõõtkava poolest on maakaardid väga mitmekesised . Topograafiline kaart on enim levinud geograafia kaartide alaliik .On suure või keskmõõtkavaline 1/1 000 000 mis kujutab maa pinda vähendatud ja üldistatult.Kasutatakse võimaliku väikeste moonutusega kaardi projektsioone.
Väiksema maa-ala täpne suuremõõtkavaline (harilikult 1:500 – 1:5000) kujutis on (topograafiline) plaan; erinevalt kaartist ei arvestata plaanil maakera kumerust. Topograafiline kaart an enim levinud geograafia kaartide alaliik.
3.Kirjelda vertikaali mõiste.
Vertikaal –Maasfääri lõikumisel tasandiga , melle mingis punktis asub safari normal, same normaallõike ehk vertikaali.Esimene vertikaal- vertikaal mis on risti antud punkti meridiaani tasandiga.- Surringjoon - sfääri ja selle keskpunkti läbiva tasandi lõikejoon.

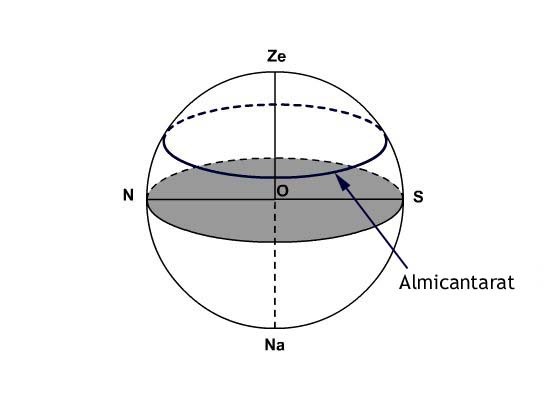

4.Alumkantaraad
Kus mõnedes kaardiprojektsioonides ei ühti projektsiooni poolus geo poolsusega ja nende projektsiooni pooluseid ühendatava teljega risti olevate tasandite ja maasfääri lõikejooni . See tähendab, et mingi punkti almukantaraat on sellest punktist igas suunas võrdsel kaugusel olev joon ehk lühidalt samakaugusjoon.
5.Meridiaan.Paralleel
Meridiaan. geograafilist põhja- ja lõunapoolust ning vaatluskohta läbiva kujutletava tasandi ja maakera (maaellipsoidi) lõikejoon. Samal meridiaanil paiknevail punktidel on ühine geograafiline pikkus.Meridiani tasapind moodustab loodjoonest ja on parallelne maakera pöörlemisteljega.
Parallel - kujutletav ekvaatoriga rööpne ringjoon maakera pinnal; kõigil ühe paralleeli punktidel on sama geograafiline laius.
6. Kaasaja tähtsamad ellipsoidid
WGS-84
GRS-80

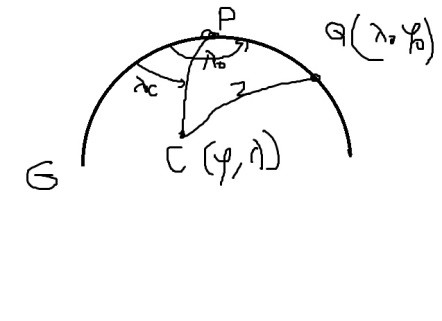

7.Sfäärilised polaarkoordinaatid
(φ,Λ) kasutatakse väikeste mõõtkavade juures. Proektsiooni poolus ei ühti geogr poolusega. Ja maa loetakse sfääriks
z- zeniitkaugus P-geogr poolus Q- sfäärisile polaarkoord poolus PG geogr algmeridiaan QC- punkti C vertikaal QP sfäärilise polaarkoord algmeridiaan
8.Projektsiooni pikkuste mõõtkava
Projektsiooni joonelisi elemendi ds’ suhet vastavasse joonelisse elemendi ellipsoidil(sfaaril) nim pikkuste mõõtkavaks
mõõtkava muutub olenevalt φ j a Λ väärtusest ning seetõttu tuleb täpse mõõtkava all mõista elementaarsete läikude suhet .
9. Peamõõtkava .Erimõõtkava
Peamõõtkava- kartomeetrilise mõõtmiste jaoks kirjutatakse kaardile selle üldine ehk peamõõtkava.
Erimõõtkava on mõõtkava kaardi suvalises punktis ja suvalises suunas.
Peamõõtkava on mõõtkava, mis kehtib maaellipsoidi ja projektsiooni siirdepinna lõike- või puutekohas, st kaardi mõõtkava moonutusteta punktis või –joontel. Teistes kaarti punktides on erimõõtkava st mõõtkava on peamõõtkavast kas suurem või väiksem. Sõltuvalt projektsioonist ja kaugusest nullmoonutusega kohast võivad erimõõtkava ja peamõõtkava erineda mitmekordselt.
Ühtivad üldjuhul maaellipsoidi ja projektsiooni pinna puutejoonel,punktis või lõikejoonel. Kui teatud maa-ala kaart on jaotatud eraldi kaardilehtedeks, siis võib osutada et suuremal osal kaardilehtedest ei ole üldse sellist kohta , kus peamõõtkava täpselt kehtiks.
10.Projektsiooni peasuunad
1 igasugusel ellipsoidi kirjutamisel tasapinnal, mille puhul lõp v. Osade sarnasus ei säili, kujutub ellipsoidi pinnal asuv iga lõp. V ring tasapinnal moonutuse ellipsina, millle kese vastab ellipsoidi pinnal kujutatud vastava ringi keskmele
2 igas ellipsoidi punktis eksisteerivad kaks ristuvad suunda, mille puhul mõõtkavad on ekstreemsed. Nimetatud suunad ristuvad ka projektsioonis ja neid nim peasuunaks.
11.Kaardiprojektsiooni põhivõrgu mõiste
Üldjuhhul kasutatakse kaartide koostamisel geogr koordinaatidega φ ja Λ meridiaanide ja paralleelide ortogonaalset võrku. Sellele võrgule vastab projektsioonis meridiaanite ja paralleelide võrk.

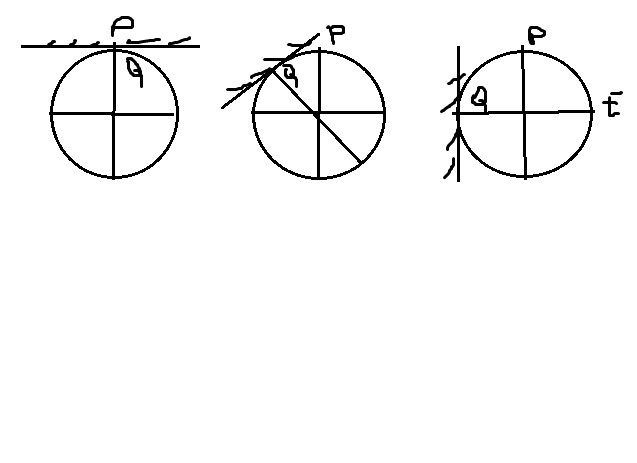

12.Kuidas jaotatakse kaardiprojektsioone normaalvõrgu pooluse asendi järgi.
Normaalvõrk on kõige lihtsam koordinatide võrk, mis moodustub antud projektsioonis mingist sfäärilise koordinaatide süsteemist . Normaalvõrgu poolus ühtib antud projektsiooni poolujsega. Pooluse asendi jargi
1)polaarprojektsiooni puhul ühtib projektsioonipoolus Q geogr poolusega P
2)kaldprojektsiooni puhul on normaalvõrgu poolusel geogr koordinaatid φ0Λ0 kusjuures 0
