Silikaat (0)

Tartu Kutsehariduskeskus
AS Silikaat tooted
Iseseisev töö
Koostaja: Kadri Braun(EV110)
Juhendaja : Tarmo Rand
24.10.10

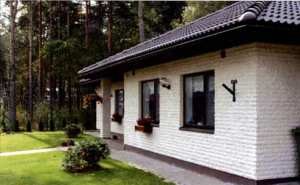

Silikaatkivid
SILIKAATKIVID - JA  PLOKID
Loe. Artiklitest "Miks ma kasutan elamu ehitusel silikaattellist?"
Silikaattooted on liiva ja lubja segust pressitud ning veeauru toimel autoklaavis kõvastatud tehiskivid .
Ehitajate poolt hinnatud kui ilmastiku- ja  tulekindel, heliisoleeriv ning väga vastupidav ehitusmaterjal. Samas projekteerijatele piiramatuid võimalusi osutades isikupäraste fantaasiate teostamisel. Silikaatkivi vastab kõikidele tänasel päeval temale esitatud ehitusnormidele.
Reakivid
Täiendavat viimistlust vajavate sise- ja välisseinte  ning  müüride ladumiseks .
Väärikkivid
Täiendavat viimistlust mittevajavate puhasvuukseinte ja müüride ladumiseks.
Lõhestatud ja klombitud silikaatkivid ning -plokid
Välisfassaadide, müüride ja postide ladumiseks.
Eesti oludes ideaalseim ehitusmaterjal.


pikkus (a)+- 3mm
laius (b) +- 3mm
paksus (c) +- 2mm
Nimetus ja mõõtmed (a x b x c)
Kogus pakis
Paki mass( bruto )
Kivi kulu(1/2-kivi sein)
Mördi kulu (1/2-kivi sein)
mm
tk
kg
tk/m2
kg/m2
Reakivi
250x120x88
300
1470
40
40
Õõnesplokk
250x240x192
60
960
20
17
Silikaattellis
250x120x88
300
1560
40
40
Silikaattellis
250x120x65
420
1630
55
42
Silikaattellis
250x85x65
650
1725
55
29
Lõhestatud silikaattellis
250x60x65
168
325
55
22
Lõhestatud nurgakivi
220x60x65
168
290
Lõhestatud silikaattellis
250x85x65
120
315
55
30
Lõhestatud nurgakivi
220x85x65
120
280
55
Lõhestatud silikaattellis
250x60x88
120
305
40
21
Lõhestatud nurgakivi
190x60x88
160
275
Klombitud silikaattellis
250x100x65
84
290
55
35
Klombitud nurgakivi
225x100x65
84
260
Klombitud silikaattellis
250x85x65
105
310
55
30
Klombitud nurgakivi
225x85x65
105
280
Klombitud silikaattellis
250x60x65
140
285
55
22
Klombitud nurgakivi
225x60x65
140
255
Klombitud silikaattellis
250x100x88
60
260
40
38
Klombitud nurgakivi
230x100x88
60
250
40
38

Tootmisse jõudis uus ehitusplokk, mõõtudega 250x240x192
-Ploki kaal 16 kg
-Ploki konstruktsioon ei nõua püstvuukide täitmist
-Plokki sobib kasutada nii kandvate , kui ka vaheseinte ladumiseks.
- Raskest materjalist valmistatud plokk vastab kõrgendatud kvaliteedinõuetele:
  mürapidavus
   tulekindlus
   soojapidavus
  külmakindlus
-Kuna ploki konstruktsioon ei nõua püstvuukide täitmist, siis vähenevad oluliselt kulutused:
 müürisegule
 transpordile
 tänu läbimõeldud konstruktsioonile säästetakse ka ladumisele(objekti valmimisele) kuluvat aega
Lisad uuele ehitusplokile:
- spetsiaalne müürisegu
- müürisegu paigaldamiseks mõeldud kelk
-haarats









Kvaliteetse kivivoodri eeltingimuseks on kvaliteetse kivi ja müürimördi kasutamine  ning kvaliteetne müüritööde teostamine .
Silikaatkivi ja mördi kvaliteedi tagab tootja, müüritööde kvaliteet jääb ehitaja hooleks.
Et silikaattellisest välisvooder püsiks ekspluatatsioonis kaua ja defektideta, tuleks järgida häid projekteerimis- ja ehitustavasid ning esmajärgekorras silmas pidada:


• mitte kasutada silikaatkivi pinnases ja soklites,

• eraldada sokkel ja müüritis hüdroisolatsiooniga,

• vältida võimalikult vee sattumist silikaatmüüritisele  (kasutuseräästaõike laius, sokli kõrgus),

• vuukide korralik täitmine müürimördiga,

• tagada voodritagune tuulutus (iga kolmas tühi vertikaalvuuk soklipealses ja avade pealsetes kiviridades),

• deformatsioonivuugid (min 10m sammuga ),

• korrosioonikaitsega armatuurvõrgud (vähemalt peale esimest rida ja viimase rea all ning avade all ja peal),

• ankurdus põhikonstruktsiooni külge (vähemalt 4 ankrut/m²),

• talvistel müüritöödel järgida talvetingimustes kehtivaid eeskirju mördi kivistumise tagamiseks madalamatel temperatuuridel.


SILIKAATKIVIDE NÕUETELE VASTAVUSE TÕENDAMINE
Tootmisohje sertifikaat nr.1403-CPD-003 on väljastatud AS Teede Tehnokeskuse poolt ja kantud EV Keskkonnaministeeriumi registrisse .
Aiapostid
AIAPOSTIDE LADUMINE MOODULITEST.
Aiapostide moodulid, mütsid ja aiakinnitused.
Aiapostide moodulid valmistatakse klombitud  silikaatkividest .
Suurima mõõduga moodulitest valmistatud aiaposti sisse saab paigaldada ka postkasti .
Moodulite mõõtmed:              330x330x88 mm        450x330x88 mm
Moodulite kaal:                      16,2 kg                     21,2 kg
Mördi kulu ühele moodulile:     2,2 kg                      3,1 kg
Moodulitest valmistatud aiapostid kaetakse pealt nö. aiaposti mütsiga.
Silikaat AS pakub aiapostimütse mõõtudes: 380x380 mm
                                                                 440x440 mm
                                                                 560x440 mm
Aiakonstruktsiooni kinnitamiseks on metallist kinnitusdetailid, mis paigutatakse posti ladumise ajal moodulite vahele.
Mördiks soovitame kasutada AS Silikaat müürimörti M 10. Posti sisemus täita  tsementmördiga 1:6 (1 osa tsementi ja 6 osa liiva).
NB! Nakke parandamiseks kasta moodulid  puhta veega!

LIHTNE JA KIIRE AIAPOSTIDE LADUMINE MEIE POOLT PAKUTAVATEST AIAPOSTIDE MOODULITEST EELNEVALT VALATUD VUNDAMENDILE.

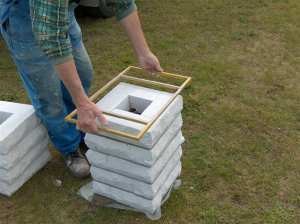

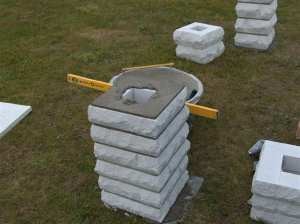

Rakise asetamine moodulile.

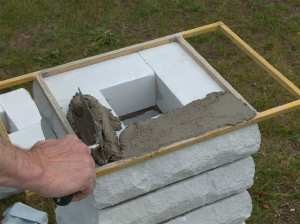

 2. Rakise täitmine mördiga.

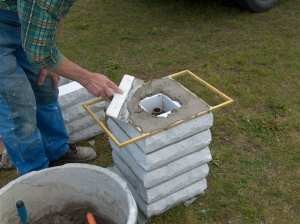

 3. Mördi tasandamine .

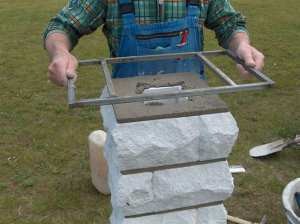

 4. Rakise eemaldamine.
 5. Võib alustada järgmise mooduli paigaldamist.

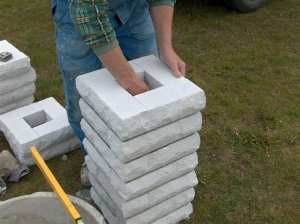

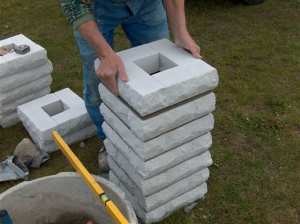

 6. Mooduli paigaldamine.

7. Paigaldatud mooduli ühte tasapinda seadmine eelmistega.

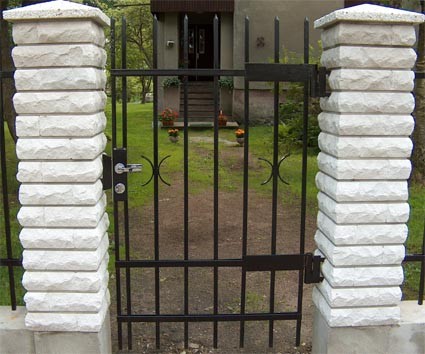

 8. Moodulitest valmistatud aiapostid.

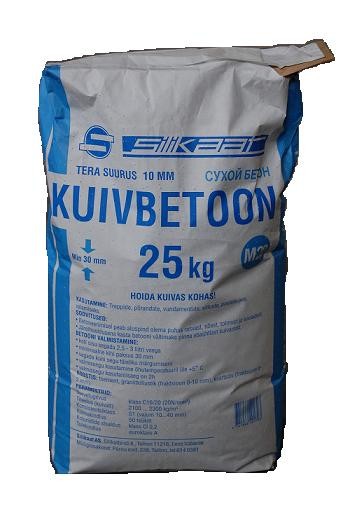

Kuivbetoon
Toote kirjeldus
Silikaat kuivbetoon M20 on betoonisegu üldisteks valutöödeks. Täitematerjali fraktsioon on kuni10 mm. Tarnitakse kuivseguna 25 kg ja 1000 kg pakendites. Valmis betoonisegu survetugevus 20 MPa.

Kasutusvaldkonnad
Silikaat kuivbetoon M20 sobib mahukamateks betoneerimistöödeks. Soovituslik betoonikihi paksus on üle 30mm. M20 sobib vundamentide , põrandate, silluste, kandepostide jms. valmistamiseks.
Aluspind
Aluspind  peab olema puhas rasvast, nõest, tolmust, sooladest jms. naket takistavatest ainetest.

Ettevalmistused tööks
Eemaldada naket takistavad ained – mustus , tolm, rasv jms.

Segu valmistamine ja kasutamine
M20 25 kg  kott segada 2,5-3 liitri puhta veega. (1000 kg kuivsegule lisada 95 - 115 l vett.)
Segu segamisaeg 3…4 minutit. Lisatava vee kogust ei tohi ületada, sest see vähendab segu tugevust ja suurendab mahukahanemist. Valmis segu on kasutatav kuni 2 h.
25 kg kuivsegust saab 12…13 l valmissegu .

Töö teostamine
Tööde teostamisel kasutada samu töövõtteid, mis valmisbetooniga töötamisel.
(latiga silumine, tihendamine jne.)

Praktilised nõuanded
Segu sobib kasutamiseks temperatuuril +5…+30 C. Värskelt valatud betoonikihti tuleb kaitsta vihma, läbikülmumise jt. ohustavate mõjutuste eest. Järelhooldusena kastetakse betooni, vältimaks pinna kiiret kuivamist.
Ohutusnõuded
Võib ärritada silmi, hingamisteid ja nahka. Vältida tolmu sissehingamist. Vältida toote silma sattumist. Silma sattumise korral loputada rohke veega ja pöörduda vajadusel arsti poole.
Tehnilised näitajad
Fraktsioon  0...10 mm
Min. kihi paksus 30 mm
Survetugevus 20 N/mm2
Kloriidide sisaldus klass Cl 0,2
Tulekindlus A1
Külmakindlus 50 tsüklit
Tihedus 2100- 2300 kg/m3

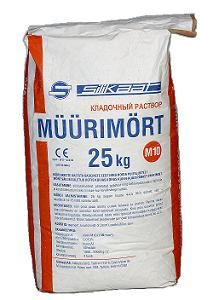

Müürimört
Mört seob kivid müüritiseks. Kandeseintes on mördikihi põhiülesandeks ülevalt tuleva koormuse edasikandmine alumisele kivireale. Koormuste maksimaalseks edasikandmiseks peavad vuugid olema hästi täidetud ja mört peab saavutama kividega väga hea nakke. See tagab ka müüritise hea helikindluse. Sobivaks mördiks on meil valmistatavad müürimördid M5 ja M 10 (survetugevusega vastavalt 5 ja 10 N/mm2). Kandeseintes leitakse vajalik mark tugevus-arvutustega. Kui vuugid armeeritakse, siis tuleb tagada nake mördi ja armatuuri ning mördi ja tellise vahel.
Toote kirjeldus
Silikaat müürisegu M10 on põletatud tellistest, silikaattellistest, keramsiit- ja betoonplokkidest müüride ladumiseks sobiv kuivsegu millele lisatakse vaid vesi.Tarnitakse 25 kg ja 1000 kg pakendites
Kasutusvaldkonnad
Müürisegu sobib põletatud tellistest, silikaattellistest, betoon -, kergbetoon-, kergkruus ja silikaatplokkidest müüride ladumiseks nii sise- kui välistingimustes. Samuti korstnate ja kaminate ladumiseks

Aluspind
Müüritise alus peab olema tugev ja stabiilne. Aluspind  peab olema puhas rasvast, nõest, tolmust, sooladest jms. naket takistavatest ainetest.

Segu valmistamine
M10 25 kg kott segada 4…4,5 liitri puhta veega. Segu tuleb segada kuni täieliku märgumiseni. Lisatava seguvee kogust ei tohi ületada, kuna see vähendab segu tugevust.Valmissegu väljaandvus 14...15l. Valmissegu on kasutatav kuni 4 h. Mördi kulu ½ kivi seina ladumiseks vaata silikaatkivi tabelist.

Töö teostamine
Enne müüritööde algust ja ladumise ajal tuleb kaitsta kõiki ehitiseosi, mida müüritööde ajal võidakse kahjustada. Mördi nake ei ole tagatud kui kasutada liiga suure veesisaldusega v liiga kuivi müürimaterjale. Müürikive ei tohi pärast nakkumist liigutada. Pooleliolevat müüri tuleb kaitsta vihma jt. ohutegurite eest. Kuiva ja sooja ilmaga tuleb takistada müüri liig kiiret kuivamist, seda puhta veega kastes. Mördipritsmed tuleb eemaldada müüri pinnalt ennem mördi tardumist.

Vuukimine
Vuugi pind viimistletakse siis, kui mört on niipalju tardunud , et vuugipinna siledus või kui jääb püsima.

Säilitamine
Kuivsegu on parim kuni 6 k peale pakendamist. Ladustamisel tuleb hoida pakendeid kuivas kohas ja alustel.

Praktilised nõuanded
Segu sobib kasutamiseks temperatuuril +5…+30 C

Ohutusnõuded
Võib ärritada silmi, hingamisteid ja nahka. Väldi tolmu sissehingamist ja segu silmasattumist.
Segu sattumisel silma loputada rohke veega ning vajadusel pöörduda arsti poole.

Müürimört
M 5 ja M 10 - hallid , M 10 - hele, talvine
          Koostis:  tsement , paekivitolm, liiv
(fraktsioon  0....2,0 mm)
25 kg. koti sisu segada 4…4,5 liitri veega.
Mördi väljaandvus 14…15 liitrit.
Valmis mört on kasutatav kuni 4 tundi.
Mört on parim kuni 6 kuud pärast pakkimist.
Tsementmört
TSEMENTMÖRT 100/300

Toote kirjeldus
Silikaat Tsementmört 100/300 kuivsegu, mis on mõeldud trepiastmete, tasanduskihtide jms. valmistamiseks. Valmissegu saamiseks tuleb kuivsegule lisada vaid vett.
Tarnitakse 25 ja 1000 kg pakendites.
Kasutusvaldkonnad
Tsementmört 100/300 on mõeldud trepiastmete, tasanduskihtide jms. valmistamiseks

Aluspind
Aluspind  peab olema puhas rasvast, nõest, tolmust, sooladest jms. naket takistavatest ainetest.

Ettevalmistused tööks
Eemaldada naket takistavad ained – mustus, tolm, rasv jms.

Segu valmistamine ja kasutamine
Tsementmört 100/300  25 kg kott segada 3 -4 liitri puhta veega.
Segada kuni segu täieliku märgumiseni. Lisatava vee kogust ei tohi ületada, sest see vähendab segu tugevust ja suurendab mahukahanemist. Valmis segu on kasutatav kuni 2 h.
25 kg kuivsegust saab 12…13 l valmissegu.
Praktilised nõuanded
Segu sobib kasutamiseks temperatuuril +5…+30 C. Värskelt valatud kihti tuleb kaitsta vihma, läbikülmumise jt. ohustavate mõjutuste eest. Järelhooldusena kastetakse pinda, vältimaks pinna kiiret kuivamist.

Ohutusnõuded
Võib ärritada silmi, hingamisteid ja nahka. Vältida tolmu sissehingamist. Vältida toote silma sattumist. Silma sattumise korral loputada rohke veega ja pöörduda vajadusel arsti poole.

Tsementmört
T 100/300
Soovitame kasutada trepiastmete, tasanduskihtide jms. valmistamiseks
Koostis: tsement 1 osa ja sõelutud kuivliiv
(fraktsioon 0....2,0 mm) 3 osa
25 kg. koti sisu segada 3…4  liitri veega.
Mördi väljaandvus: ~12,5 liitrit
Valmis mört on kasutatav kuni 2 tundi.
Mört on parim kuni 6 kuud pärast pakkimist.
Väljastatakse 25 ja 1000 kg kottides.
Krohvisegu

Kasutamine: krohvitöödeks sisseviske- või põhikihina.
 Koostis: kustutatud lubi , tsement, liiv(fraktsioon 0 - 2,0 mm).
 Tehnilised andmed: veehoidvus 80-85 massiprotsenti, survetugevus 5-10 N/mm²
 Krohvimiseks segada 25 kg. koti sisu 4,5 liitri veega.
 Müüritöödeks segada 25 kg.koti sisu 3,5 liitri veega.
 Segu väljaandvus 12,5...14 liitrit/25kg.
 Valmis segu on kasutatav kuni 3 tundi.
 Segu värvus - hall.
 Segu on parim kuni 6 kuud pärast pakkimist.
 Krohvisegu väljastatakse 25 kg ja 1000 kg kottides.
 Hoida kuivas kohas!
Lubiliivsegu
LUBILIIVSEGU (pooltoode)

• CaO sisaldus 7,5 %

• Koostis: kustutatud lubi ja looduslik peen liiv (0 -5,0 mm).

• Segu niiskus: 5…6 massiprotsenti.



Soovitame kasutada:
1.Müürimördiks (mahuosades)
Mark
Lubiliivsegu
Liiv
Tsement
M 5       (5 N/mm²)
3
6
1
M 7,5     (7,5 N/mm²)
2
5
1
M 10      (10 N/mm²)
2
3,3
1

2. Krohvimördiks: sisseviske - või põhikihiks
a) normaalniiskusega ruumides
4
1
b) fassaadidele ja niisketes ruumides
6,5
4,5 … 5,5
1
Mördi, ruumi ja aluspinna temperatuur peab olema üle +1° C!
Lubiliivsegu väljastatakse 40 kg ja 1000 kg kottides.
Liivad

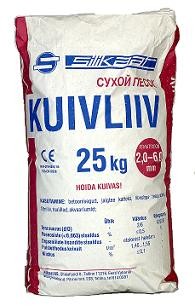

KUIVLIIVAD
Sõelutud kuivliiv on valmistatud Männiku karjääri liivast kuivatamise ja sõelumise teel.
Soovitame kasutada :
fraktsioon 0,0 - 0.8 mm
liivapritsides, mörtides, täitematerjalidena;
fraktsioon 0,63 - 2,0 mm
liivapritsides, mörtides, filtriliivaks , toalilledele, kassiliivakasti, akvaariumidesse;
fraktsioon 2,0 - 6,0 mm
betoonisegudes, jalgtee katteks, talvel teepuisteks, filtriliivaks, toalilledele, akvaariumidesse;
Kuivliiv väljastatakse 25 ning 1000  kg. kottides
Kuivliiva nõuetele vastavuse tõendamine.
AS Silikaat omab 31. mail 2004.a. välja antud tootmisohje sertifikaati 1403 - CPD - 0001, mis teeb kindlaks, et Männiku karjääri kvartsliivad 0/4 Gf85 /CF/f3, 0/2 Gf85/MF/f3, 0/2 Gf85/CF/f3, 0/1 Gf85/CF/f3 mis on ette nähtud kasutamiseks betoonide täitematerjalina ja on toodetud AS Silikaat Männiku´liivakarjääris Tallinnas on läbinud algsed tüübikatsetused ja tootmisohjele. Sertifikaat tõendab, et kõik standardi EVS EN 12620:2003 Lisas ZA sätestatud tehase tootmisohje tingimused on täidetud.

Täiteliiv
Täiteliiv on Männiku liivakarjääri kaevandatava ala pinnakiht (vastavalt geoloogilistele uurimistöödele 1,5 … 2 m), millelt on eelnevalt eemaldatud kännud ja mullakiht. Täiteliiv koosneb põhiliselt erineva jämedusega liivadest, millele vähesel määral võivad lisanduda kruus; killustik; peened taimejuured; üksikud munakivid ja mullatükid. Täiteliiva puistetihedus loodusliku niiskuse juures peab olema mitte alla 1.45 t/m3. Täiteliiva kasutatakse ehitustel territooriumite planeerimisel, mullete rajamisel ja vundamendisüvendite, kommunikatsiooni- ja teiste trasside ning kraavide tagasitäitmiseks vastavalt ehitusnormidele.

Ehitusliiv
AS Silikaat Männiku karjääris kasutatav selektiivne kuiv- ja hüdrokaevandamise kombinatsioon võimaldab saada erineva jämeduse ja kvaliteediga liivasid. Liiv ammutatakse ujuvpinnasepumbaga ja juhitakse hüdropuistangusse. Tehnoloogilise protsessi käigus eraldatakse kruus ja kivid ning uhutakse välja ülipeened tolmu- ja saviosised. Liiv ei tohi olla risustatud kivide, savitükkide ja muude võõrkehadega. Radiomeetrilise analüüsi tulemuste kohaselt võib liiva kasutada elamuehituses. Liiva kiire laadimise tagab 2,5 m3 kopamahuga ekskavaator . Liiva väljastatakse kahes vahetuses autotranspordiga. Liiv kaalutakse 60 tonnise autokaaluga. Ühe puistangu ulatuses on liiva kvalitatiivsed näitajad stabiilsed (praegu laadimisel jämeliiv Mp = 2,4 - 2,6). Täpsemalt saab laborianalüüside ja asjakohase teabega tutvuda kohapeal.

Ehitusliiva omadused
Kvaliteedinäitaja
Väärtus

Jämeliiv
1. Peensusmoodul (Pm)
2 … 3
2. Täisjääk sõelal nr. 063, massiprotsentides
35 … 60
3. Sõela nr. 016 läbivate terade sisaldus, massiprotsentides, mitte üle
15
4.Üle 5 mm. terade sisaldus, massiprotsentides, mitte üle
5
5. Üle 10 mm. terade sisaldus, massiprotsentides, mitte üle
2
6. Tolmu- ja saviosade sisaldus, massiprotsentides, mitte üle
3
7. Orgaaniliste lisandite sisaldus, võrreldes etaloniga
heledam
8. Puistetihedus (kuivalt), t/m3
1,50 … 1,65
9. Niiskus massiprotsentides
2 … 6
10. Puistetihedus looduslikul niiskusel, t/m3, mitte alla
1,50
11. Ränioksiidi sisaldus, massiprotsentides
92 … 95



Drenaažiliiv
Fraktsioon 2,0 – 20,0mm
Sobib imbsüsteemide ehitamiseks.
Ei soovita kasutada suure intensiivsusega teede aluskihiks ja vundamentide taldmike alla.

Plokiliim
Toote kirjeldus:
Silikaatkividest, plokkidest, savitellistest, kerg- ning betoonplokkidest müüride ladumiseks sise- ja välistingimustes.Talvine plokiliim kuni - 10C

Segu valmistamine:
25 kg kuivsegule lisada 5,5-6 liitrit puhast vett. Segada 3 min., lasta segul seista 5 min. ja segada seejärel uuesti. 25 kg kuivsegust saadakse a’16 l plokiliimi. Valmis plokiliimi kasutamisaeg 2 tundi

Soovitused:
Aluspind peab olema puhas tolmust ja prahist. Segu kantakse aluspinnale müürikelluga või segukammiga. Segu pritsmed tuleb müüripinnalt eemaldada koheselt. Tööriistad puhastada koheselt peale töö lõpetamist. Plokiliimi ja aluspinna temperatuur peab olema üle +5C° Plokiliimi pakendid kaitsta sademete eest.

Ohutus:
Võib ärritada silmi, hingamisteid ja nahka. Vältida tolmu sissehingamist. Vältida toote silma sattumist. Silma sattumise korral loputada rohke veega ja pöörduda vajadusel arsti poole.

Koostis:
Tsement, lubjakivifiller, kvartsliiv (0-0,8 mm), polümeerid, plastifikaatorid.
Parameetrid :
Survetugevus:   klass M10
Tulekindlus:     klass A1
Külmakindlus:     50 tsüklit
Kasutatavus aeg:  2 tundi
Plokiliim on parim kuni 6 kuud peale pakendamist.
Tarne:
25 kg ja 1 tonnistes pakendites.
Sisukord
Lk2. Silikaatkivid
Lk6. Aiapostid
Lk10.Kuivbetoon
Lk11.Müürimört
Lk12.Tsementmört
Lk14.Krohvisegu
Lk15.Lubiliivsegu
Lk.16.Liivad
Lk18.Plokiliim
Lk20.Sisukord
23
