SISSEJUHATUS.
Geodeesia  on teadus, mis käsitleb Maa kuju mõõtmete ja raskusjõuvälja määramist ning tegeleb Maa
pinnaosade kuju ja suuruse mõõtmisega ja nende mõõtkavalise kujutamisega tasandil. Geodeesia on
üks  maailma  vanimaid  teadusi,  mida  kasutatakse  nii  era-  kui  ka   riiklikul   tasandil  maakaartide,
asendiplaanide,  krundi  piiride  ja  muu  sellise  määramisel.  Ükski  asi  ei   seisa   püsti  ilma  aluseta.
Geodeetiliste  tööde aluseks on geodeetilised põhivõrgud. Põhivõrkudel on täita suur osa. Siia kuulub
nii  satelliidipõhiselt  määratav  riiklik  geodeetiline  põhivõrk,  riigi  kõrguslik  alusvõrk,  asulate
geodeetiline põhivõrk. Et viia läbi neid töid, vajatakse Maa kuju täpset tundmist, mille  määramiseks
kasutatakse  tänapäeval  geodeetiliste  täppissatelliitide  abi.  Maa-ameti  geodeesia   osakond
http://www.maaamet.ee .
 Mina käsitlen siin referaadis enamjaolt ehitiste välismõõdistamisega seonduvat. Töötades ühes Eesti
ehitusettevõttes  olen   kaudselt   kokku  puutunud  geodeetiliste  töödega  majade   ehitamisel .  Referaadis
toon  näiteid  ………..  ettevõttes  tehtud  töödest.  …………..  tellib   geodeetilisi   töid  väljaspoolt
ettevõttes. Oma ettevõttes geodeete pidada ei ole otstarbekas.


2
Ehitusest üldiselt.
Meie ettevõtte  teostab  väga erinevaid ehitustöid, sadama  ehitused , kaubandus-, äri-, tootmispindade
ehitus.  Suuremamahulised   renoveerimistööd   samuti  teede  ja  trasside  ehitus.  Ning  omaeete  suur
osakaal  on  kinnisvaraarendusel  ja  elundkondlikul  ehitusel.  Ükski  ehitus  ei  toimu  ilma  geoteetilist
tööd  tegeva  ettevõtetta. Eestis on väga palju ettevõtteid, kes pakuvad geodeetilisi töid kuid meil on
väljakujunenud üldjuhul omad  partnerid  keda me usaldame ja kelle töö on läbi aegade tuntud.




2
3
Etapid
Üldjuhul kõige tihedam koostöö geodeesia  firmaga  toimub ehituse alguse  staadiumis . Rääkides just
majade  ehitamisest.  Majade  ehitamisel  geodeetilisi  sisemõõdistamisi  jällegi  väga  ei   tehta .  Kui  just
hoone  ei ole teatud spetsiifiline, et seda  nõuda.  Näiteks mõni renoveeritav  hoone, kus on vaja sees
uuesti  mõõdistada,  kuhu  tulevad  täiesti  uued  ruumid,  täidetakse  põrandaid  või  tehakse  uusi
vahelagesid  ja n.e Välis mõõdistusi tehakse just alguse staadiumis ja just selle tõttu, et mahamärkida
maja asukoht, trasside asukohad, teede ja välisvalgustuse paiknemine ja muu selline.
3.1
Geodeetiline alusplaan, ehk  geoalus
Geodeetiline alusplaan e. geoalus on kõikvõimalike projektide alustamise nn vundamendiks.
Geodeetilise  alusplaani  tegemiseks  mõõdistatakse  kõik  maa  peal  nähtavad  objektid  (puud,  hooned,
teed  jne),  kõlvikud  (põld,  mets,  kraav  jne)  ning  samuti  maa-alused  objektid  ( maakaablid ,  vee-  ja
kanalitrassid jne).
Mõõdistustulemustest  koostatakse  mõõtkavaline  plaan,  kuhu  on  peale   kantud   kõik  mõõdistatud
objektid  koos  kõrgusarvudega.    Seejärel  liigub  plaan   projekteerija   kätte,  kes  lisab  plaanile  uued
ehitised, rajatised ja kommunikatsioonid ning seejärel võib alata uute objektide ehitus.
3.2
Ehituse algus.
Enne  üldse  kui  midagi  hakatakse  ehitama  või   kaevama ,  kutsutakse  kohale   geodeet .  Alustatakse
sellest,  et  mõõdistajale  edastatakse  arhitekti  poolt   vormistatud   asendiplaan.  Asendiplaanil  arhitekt
määrab ära hoonete nurgad ja muud tähtsad punktid. Geodeet vastavalt sellele joonisele märgib need



3
punktid  maha.  Nende  punktidena  sobivad  puidust  maavaiud,  või  asfaldinaelad  kui  ka   terastorud ,
vardad. Puidust maavai võiks olla ca 30cm olenevalt  pinnasest  ja 3-5 cm läbimõõduga puittikk. Selle
otsale  tavaliselt  tõmmatakse  rist,  et  leida  punkti   kese .  Selleks,  et  looduses  antud  punkt  üles  leida
lüüakse  maa  sisse  punkti  kõrvale  teine  vai,  nimetatakse  seda  numbrivaiks,  mida  on  selgelt  näha  ja
mille peale märgitakse mingi number või kokkuleppeline märgistus.
Teine  tähtis  töö  on  kõrgusmärgi  leidmine  ja   mahamärkimine .  Selleks  paigaldatakse  ajutine  kuid
samas  püsiv,  see  tähendab,  et  ehitse  lõpuni  püsiv,   reeper .  Näiteks  majareeper,  (vt  Joonis  1)  kui
ehituse  kõrval  asub  mõni  maja.  Võib  ka  markeriga  märgitsada   reeperi   kõnnitee  servale.  Või  ka
näiteks mõnele valgustuspostile. (vt Joonis 3) Märgitakse üldjuhul absoluutne 0 merepinnast. Millest
siis lähtutakse ehitamisel. Kuid see pole reegel võib märkida ka muu kõrguse ja sealt liita lahutada.
(vt Joonis 2)

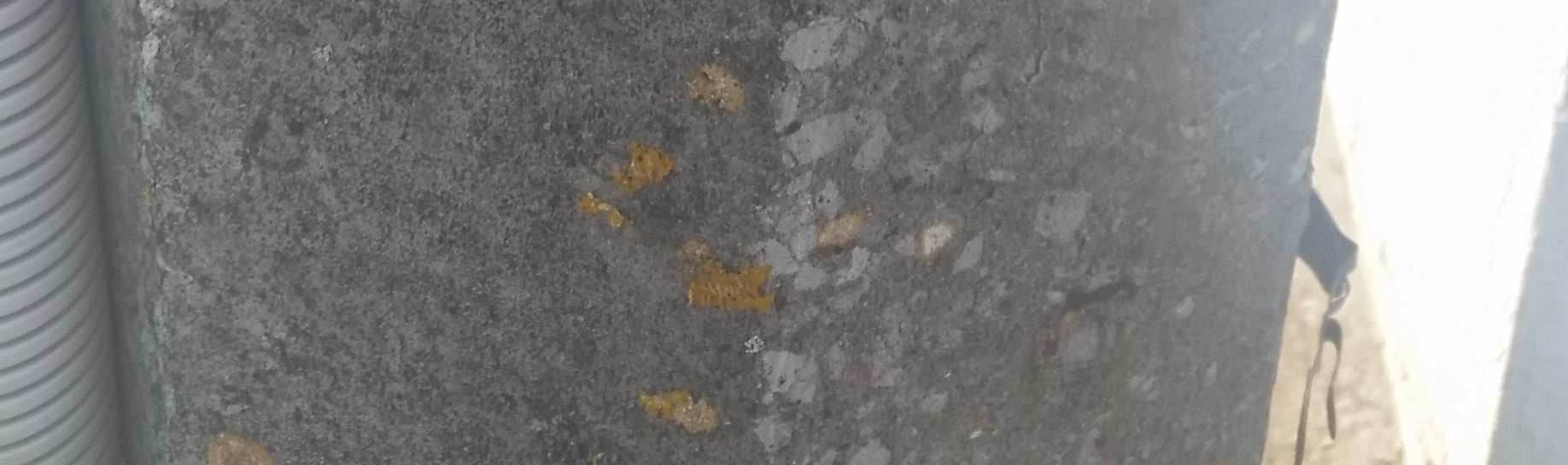

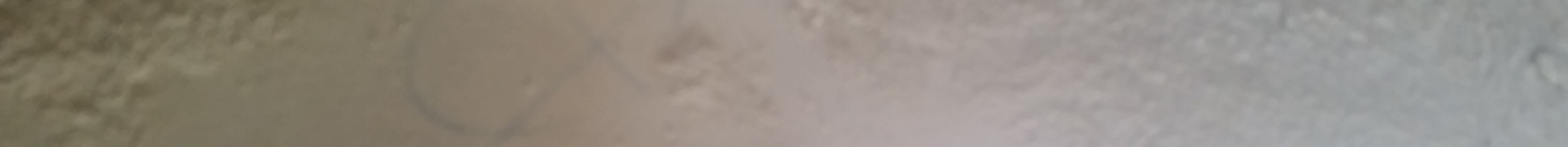

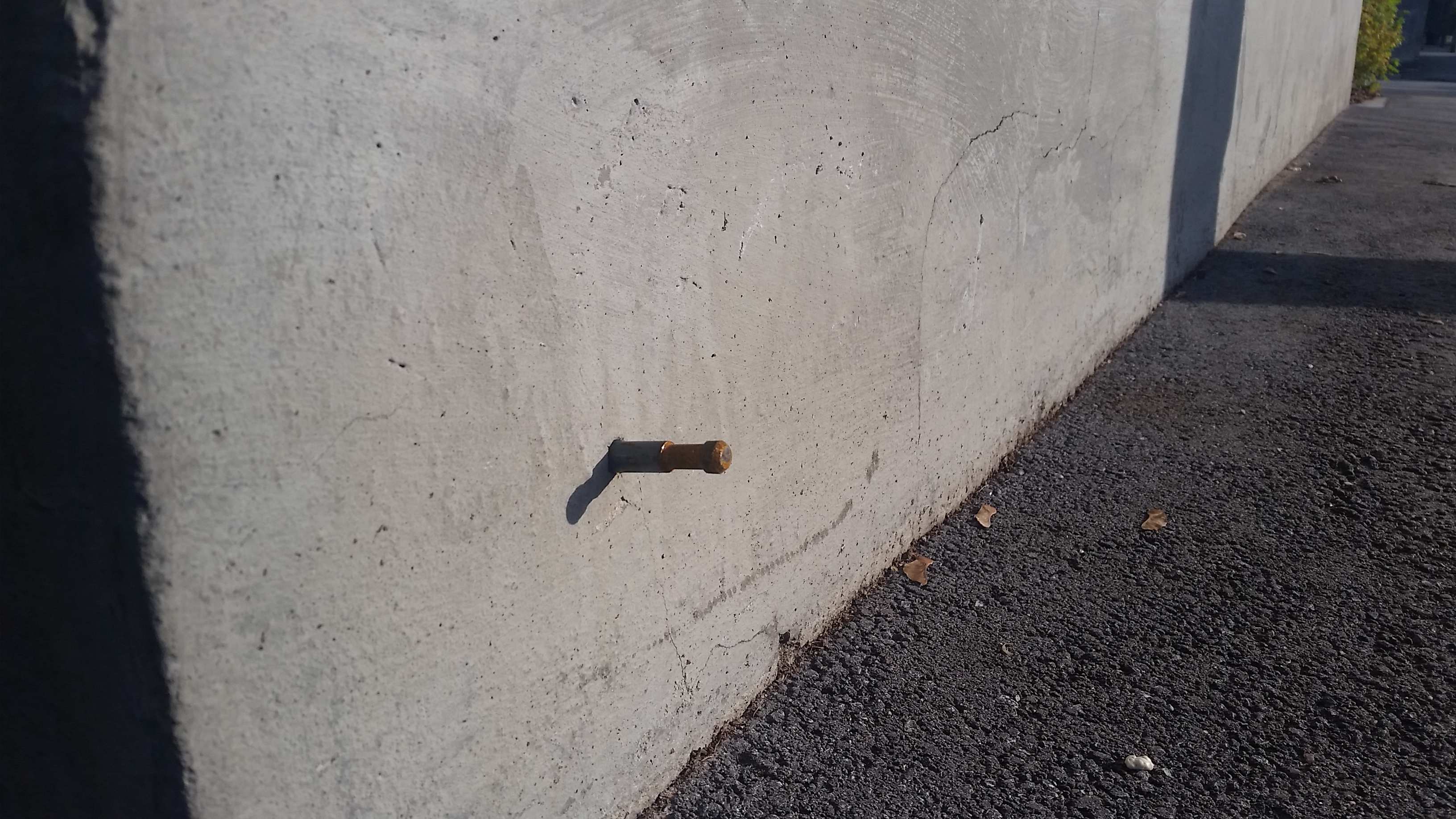

Joonis 1. Seinareeper
Allikas: Erakogu



4

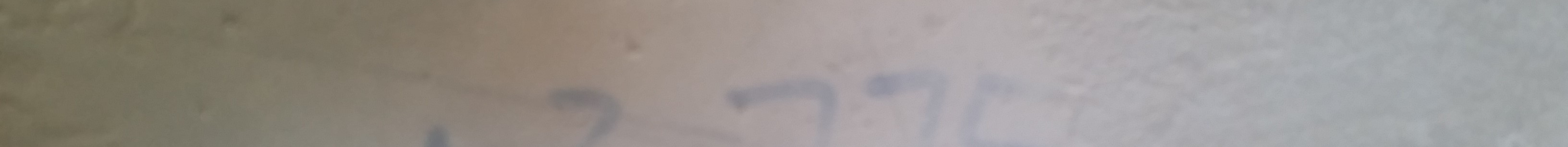

Joonis 2. Markeriga tehtud reeper
Allikas: Erakogu

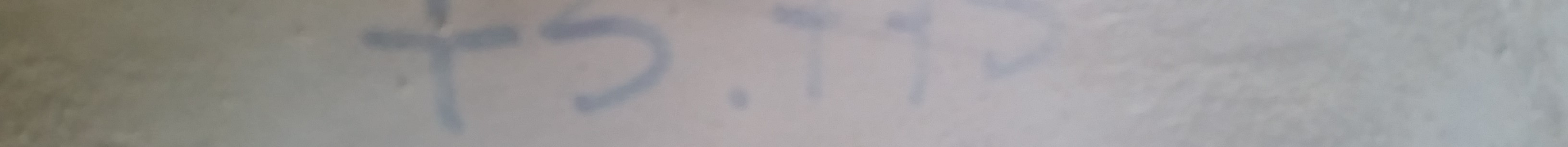

Joonis 3. Valguspostile märgitud absoluutne 0.
Allikas: Erakogu



5
3.3
Vundamendi töödel geodeetilised tööd
Esmalt geodeet märgib  telgede  ristumispunktid, olenevalt hoone keerukusest võidakse märkida maha
ka teljed ise. Tegesid märgitatakse spetsiaalse nööriga mis tõmmatakse ühest telje punktist teise telje
punkti. (vt Joonis 4)

Joonis 4.Tegede mahamärkimine
Allikas: ……………… kogust
Kui tegemist on suure objektiga. Näiteks kortermaja millel on ka maaalused korrused garaaži näol,
siis  geodeet  on  ehitusplatsil  väga  tihe  külaline.  Minimaalselt  kaks  korda  nädalas  tuleb  geodeet
objektile .  Iga  kord  kui  on  parasjagu  midagi  ära  valatud   betooniga ,  osa  seinu  või   tugipostid ,  tuleb
geodeet kohale ja teeb tehtud töö teostusmõõdistuse, mida teeb näiteks selgelt nähtava markeeringuga



6

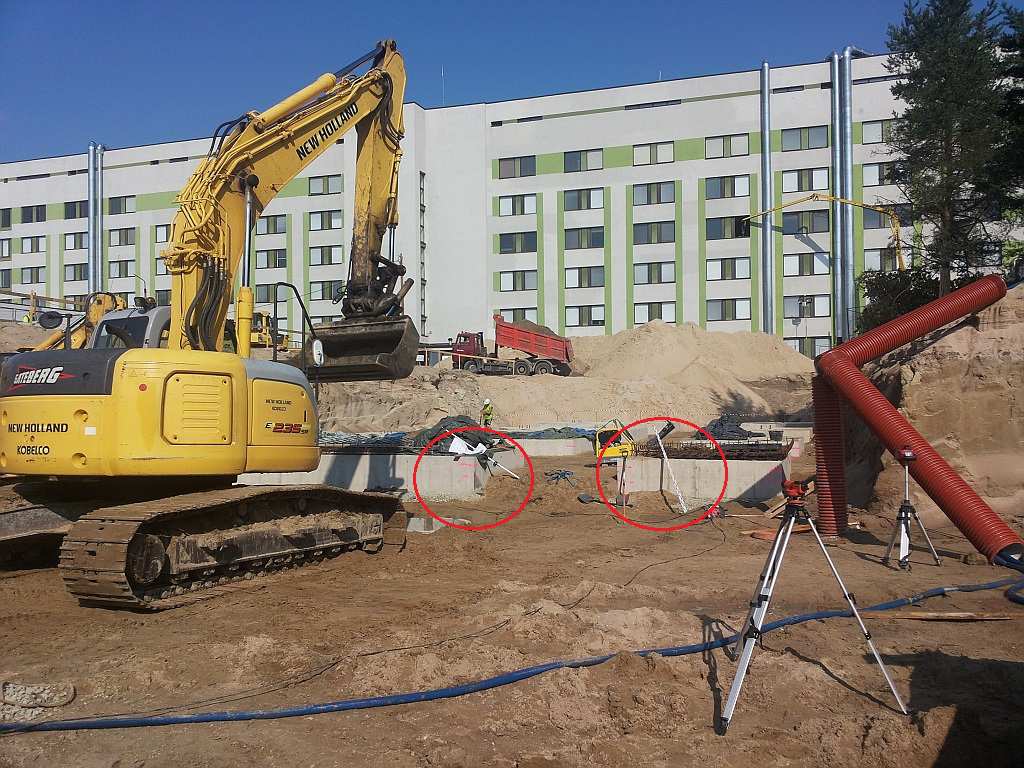

betoonpindadele  (vt  Joonis  5)  ja  samas  ka  märgib  juba  tulevased  märgid  maha.  Märgib  näiteks
postid . Ümarpostide puhul märgib maha posti tsentri, kandiliste postide puhul aga posti nurgad.

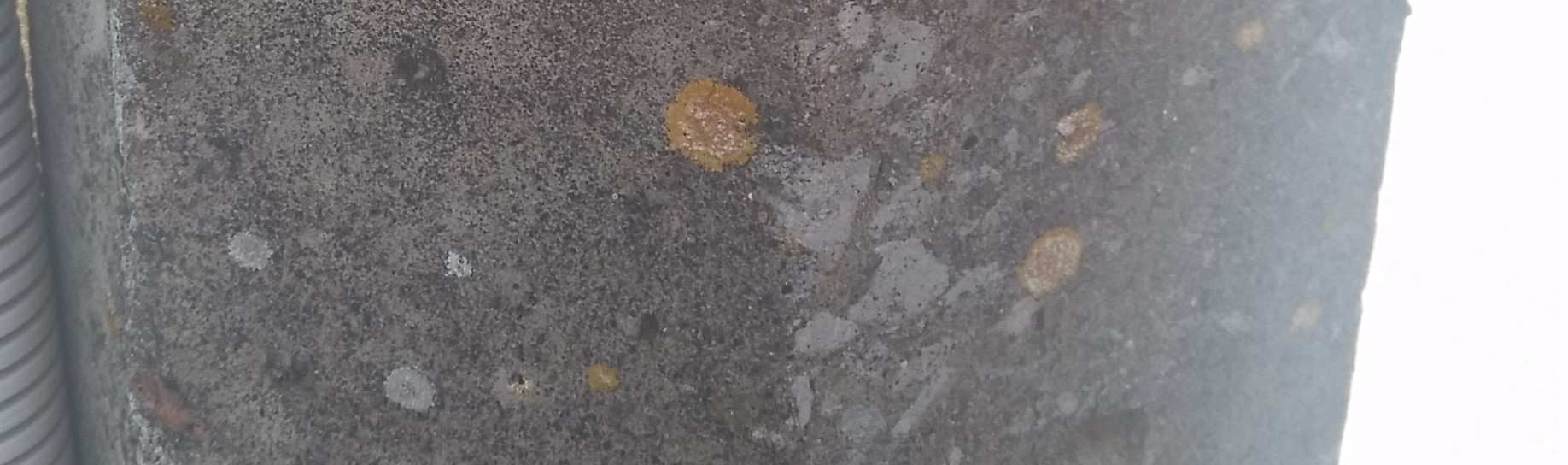

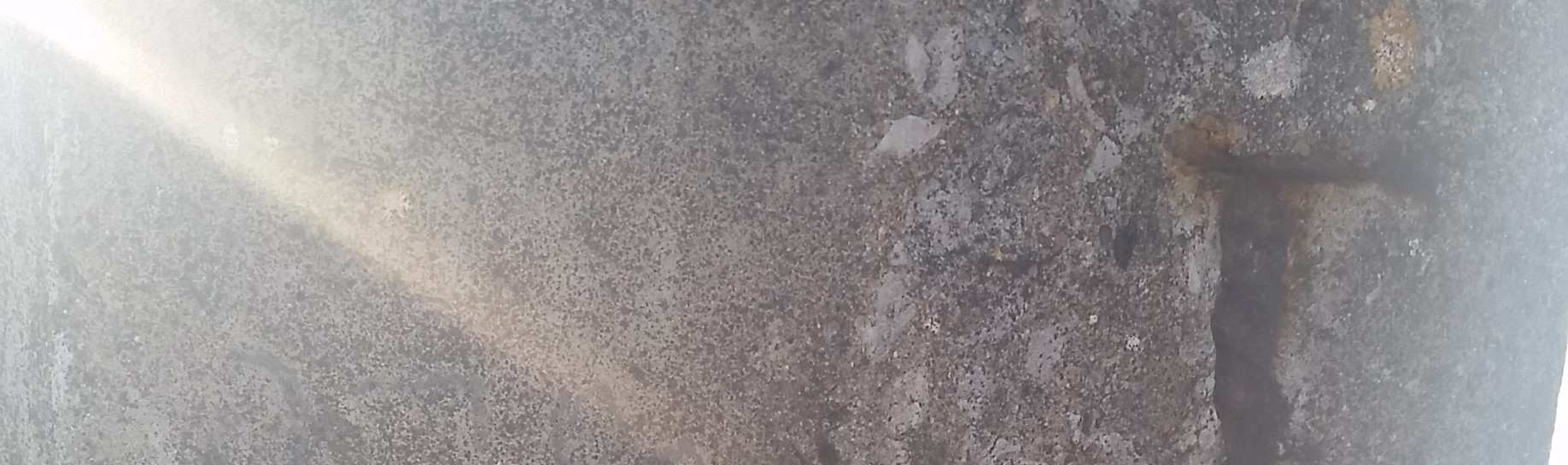

Joonis 5. Teostusmõõdistuse  märgistused
Alliakas: ……………… kogust
Samuti olenevalt projektist, teeb geodeet tellitud metallosade ja metallkonstruktsiooni mõõdistamisi.
Näiteks metalltalade paigaldamisel märgib mõõdistaja nende asukohad ja peale paigaldamist ja  talade
pingutamist  tehakse  teostusmõõdistus.  Teostusmõõdistamisel  kontrollib  mõõdistaja  üle, kas näiteks
betoonpostis on valatud õigesti, märgib ära  hälbed  ja koostab teostusjoonise.  (vt Lisa )Sama lugu on
põrandavaluga. Põrand valatakse vastavalt märgistustele ja peale valu tuleb mõõdistaja ja mõõdistab
teostuse  ära,  kui  on  vigu,  siis  vaadatakse  mida  teha  annab.  On  olemas  normid  kui  suur  tohib  olla
kõrvalekalle
olenevalt
ehitatava
hoone
klassist.
Näiteks
sellistes
hoonetes
kus



7
kandekonstruktsiooniks  on  postid,  on  ülitähtis,  et  iga  korruse  valmisvalatud  postid  geodeed  üle
mõõdistab ja esitab teostusjoonise. Teostusjoonisel näidatakse kõrvalekalle. Kui kõrvalekalle on liiga
suur  siis  tuleb  maha  lõhkuda  ja  uuesti  teha.  Kui  kõrvalekalle  on  piiripealne,  siis  on  vaja  esitada
joonised konstruktorile ja saada tema nõusoleks.
Välitööde  puhul  ja  trasside  ehitamisel  märgib  geodeet  samuti  ära  kõik   kaevude ,  valgustipostide
asetused,  kõnniteede  ja  muude  teede  servad  ja  kõrgused.  Seda  võib  teha  täiesti  lihtsa  puuvaiuga,
lüües see kindlalt maa sisse ja kokkuleppe värvidega tähistada kaevude asukohad, valgustuspostide
asukohad ja ka  asfaldi  algus joon. Samale vaiule märgitakse ka kaevude ja asfaldi kõrgus. (vt Joonis
6) Hiljem seotakse need andmed linna geoportaaliga.

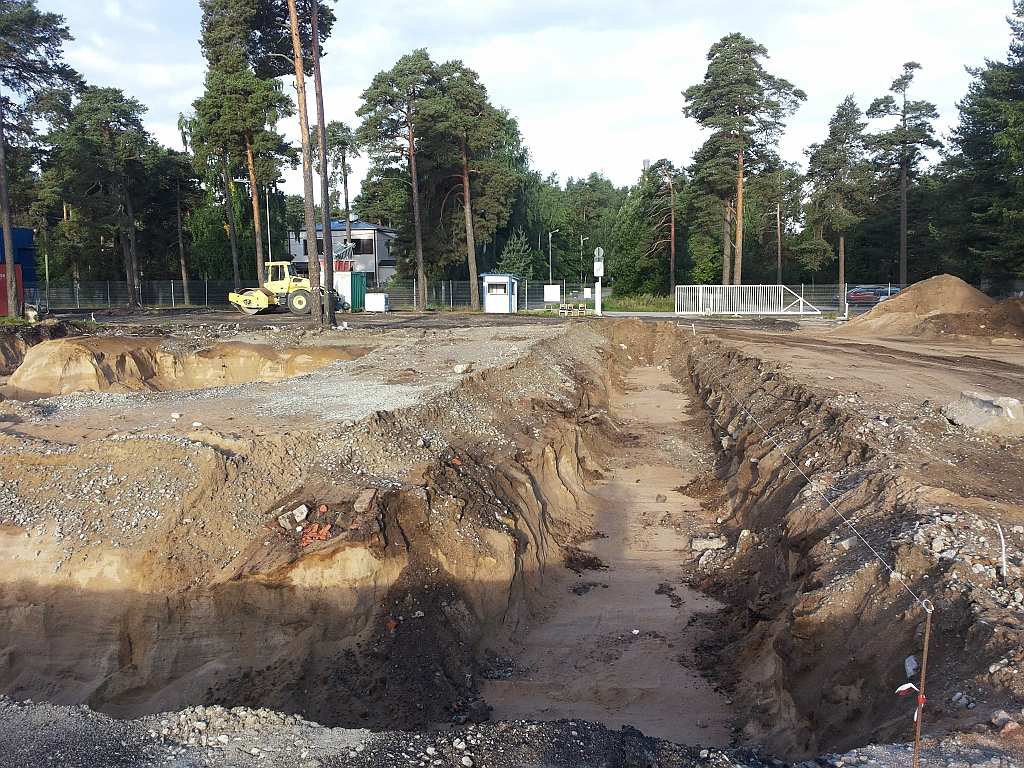

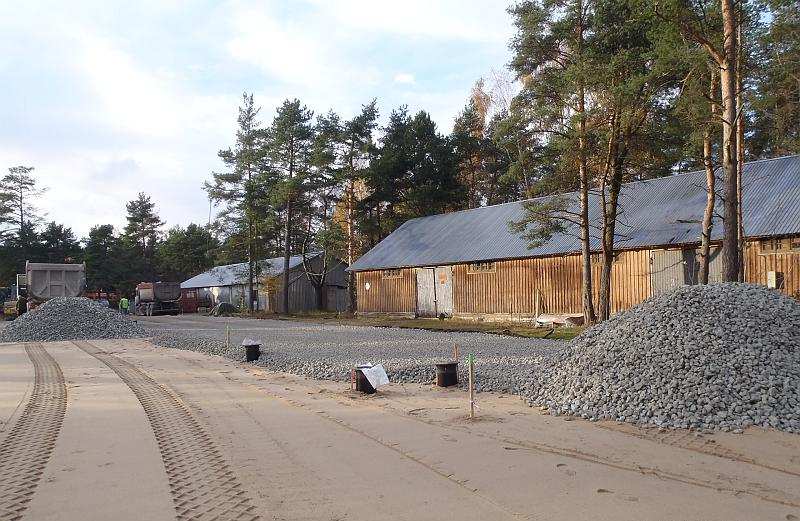

Joonis 6. Kergliiklustee Ehitus
Allikas: …………….. kogust



8
3.4
Kameraaltöö
Lisaks  objektil  käimisele  ja  mõõteriistadega  töötamisele  on  ligi  pool  tööajast  geodeedil  kulub  ka
kameraaltööks. Kameraaltööks nimetatakse enamjaolt arvuti taga töötamiseks. Peale objektil tehtud
ülesvõtteid  märkimisi  peab  mõõdistaja  kõik  andmed  seadmest  saama   arvutisse   ja  neid   töötlema .
Kameraaltööna  valmivad   teostusjoonised .  Peale  objektil   käiku   umbes  2-3  tööpäeva  jooksul  peaks
laekuma ehitajale teostusjoonis geodeedilt. Iga objekti külastamise järel täiendatakse joonist. Samuti
iga töö liigi kohta on eraldi  joonas  nt konstruktiivne joonis, mida täiendab geodeet ja märgib sinna
õiged kõrgused.
3.5
Jooniste  vormistamine
Joonistel peavad olema kindlad andmed. Objekti nimi ja aadress, teostamise kuupäev, kes mõõdistas,
kes  joonestas,  mis   formaadis   on  tehtud,  mis   programmis   on  koostatud  ja  mis  koordinaatidel  ja
millised kõrgused on akuseks võetud. Kindlasti peab olema  original  allkiri. (vt Joonis 7)

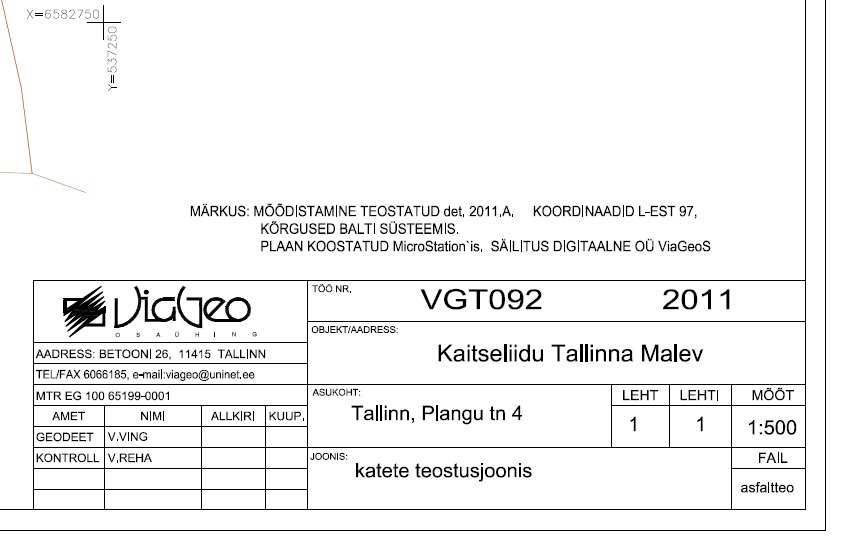

Joonis 7.  Kirjanurga  näidis
Allikas: ………….. dokumentide arhiiv




9
Objekti  lõpus  esitab  geodeet  tellijale   koond   teostusjoonised,  (vt  Lisa)  tavaliselt  sisaldab  see
teostusjoonist kuhu peale on kantud kõik honed ja nende nurga  koordinadid . Plaanile kantakse kõik
honed, kaasa arvatud näiteks sellised honed kui  alajaam , prügimaja, kõrvalhooned, kuurid. Kantakse
ka teed ja  plastid , parkimisplatsid ja muud, kõnniteed ja  äärekivid  ning nende kõrgused. Kõik trassid
näiteks  kanalisatsiooni  ja  vee  trassid,  elektri  kaablite  paigutus   maas   ja  n.e.    Pinnapealsed   liinid
näiteks  kõrgepingeliinid,  tänavavalgustus  ja  igasugune  muu  oluline  info.  Kõikidele  objektidele
lisatakse sügavus kõrgus ja kõik muud vajalikud  parameetrid . Seda on vaja selleks, et kui mingi aja
pärast peaks midagi juhtuma trassiga, näiteks maalaune kanalisatsiooni toru lõhkeb, siis oleks teada
kust ja kui sügavale kaevata, et see kätte saada  vähese jõupingutusega.
Samuti  on  ehitusjärgne   dokumentatsioon     vaja  viia  linna  planeerimis  ametisse  või  kohaliku
omavalitsusse, et saada kasutusluba. Ehitajal on kohustus ka geodeetilised teostusjoonised korrektselt
esitada linnale. Linn tahab alati saada geodeetiliste mahamärkimiste  akte  koos geodeedi allkirjaga ja
kirjanurgaga. Kuna need lisatakse riiklikku geoportaali.  Kõik teede ja platside geodeetilised joonised
samuti.




10
4
Geodeetilistel töödel kasutatavad instrumendid
4.1
Teodoliit

Teodoliit  (vtJoonis  8  )  on  läbi  aegade  olnud  põhiliseks  geodeetiliseks  nurgamõõduinstrumendiks,
millega
saab
mõõta vertikaalnurka või seniitkaugust ja
horisontaalnurka ,
niitkaugusmõõtur
võimaldab joonepikkuste mõõtmist.

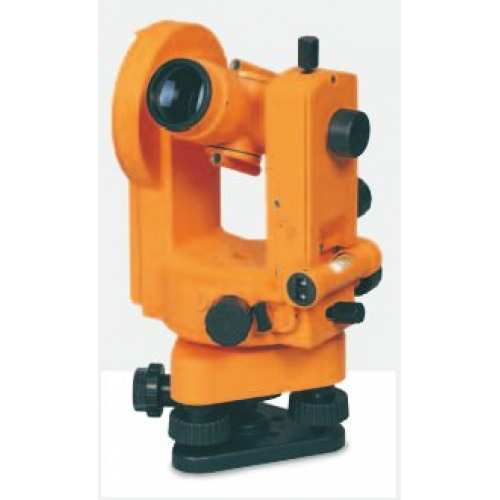

Joonis 8. Teodoliit FET500
Allikas: www.asterek.ee




11
Horisontaalnurk on maastikunurga horisontaalprojektsioon horisontaaltasandil.
Vertikaalnurk  on vertikaaltasapinnal oleva sihijoone ja horisontaalsuuna vaheline nurk. Kui sihipunkt
asub  instrumendi ( teodoliidi ) horisontaalteljest  kõrgemal, on vertikaalnurk positiivne; kui sihipunkt
asub  teodoliidi  horisontaalteljest  madalamal,  siis  on  vertikaalnurk  negatiivne.  Seega  mõõdetakse
vertikaalnurka horisontaaltasandi suhtes, lisades alati märgi "+" või "-".
Konstruktsioonilt eristatakse: klaas- või metall-limbiga teodoliite ja digitaalteodoliite.
Lihtteodoliidil on limbi võimalik pöörata limbi asendi muutmise spetsiaalse kruvi abil.
Kordusteodoliidil on nn kahekordne telgede süsteem, mis võimaldab pöörata  alidaadi  limbi suhtes ja
pöörata limbi teodoliidi aluse suhtes, samuti on kordusteodoliidil limbi  kinnitus - ja peenliigutuskruvi.
Limbi servale on kantud kraadijaotised päripäeva 0–360 kraadi.
Alidaad  on  teodoliidi  liikuv  osa,  millele  on  kinnitatud  on  viseerimisseadis  (pikksilm),
lugemisseadised
(läätsede ja prismade süsteemi
abil
projitseeruvad
limbi
lugemid
lugemimikroskoopi, mille  okulaar  asub  pikksilma  okulaari kõrval) ja vesilood.
Igal  suuremal  ehitusettevõttel  on  olemas  teodoliit.  Meie  ettevõttes  on  see  igapäevane  riist,  mida
kasutatakse  kõrguste  mõõtmisel  ükskõik  milliste  tööde  tegemisel.  Näiteks  on  geodeedi  märgitud
seinareeprist võetav kõrgus  mingite  avade  lõikamisel , või podestide paigaldamsiel, kasutatakse ikka
oma ettevõttes oelmas olevat teodoliiti.
4.2
Nivelliir
Nivelliir (vt  Joonis  9  )  on   instrument ,  mis  tööasendis  tagab   horisontaalse   viseerimiskiire  (niitristi
keskmine  horisontaalniit).  Sõltuvalt  konstruktsioonist  võib  eristada:  elevatsioonikruviga  ehk
silindrilise  vesiloodiga nivelliir  ja kompensaatoriga nivelliir.  Nivelleerimislattidelt  tehtud  lugemite
vahe (erinevus) annab maastikupunktide (latipunktide) kõrgusliku erinevuse ehk kõrguskasvu.
Digitaalnivelliirid on kompensaatori, sisearvuti ja mäluga. Need võimaldavad automaatset lugemite
tegemist  koodlatilt,  kõrguskasvu   arvutust   ja  salvestamist.  Lisaks  saadakse  ka  kaugus  instrumendist
latini, samuti on võimalik automaatne projektkõrguste väljamärkimine.



12

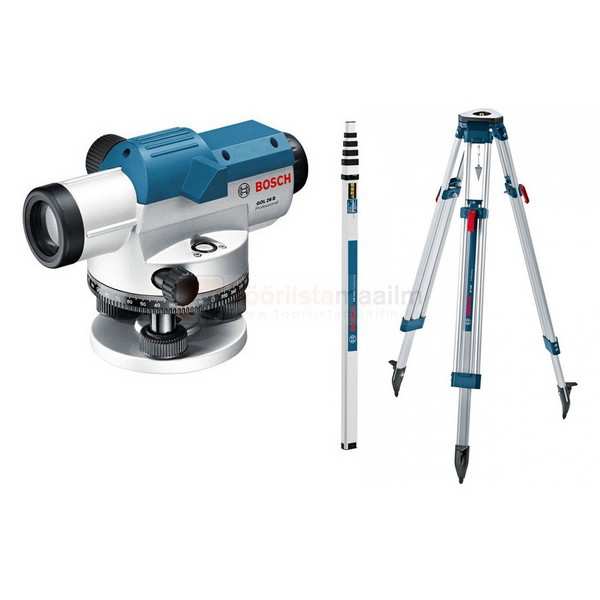

Joonis 9. Nivelliir  Bosch  GOL 26 D
Allikas: www.tooriistamaailm.ee
4.3
Tahhümeeter
Kaasaegsed ettevõtted kasutavad aga enamasti tahhümeetrit.
Tahhümeeter (vt Joonis 10) on seade, millega mõõdetakse punkti  asukohta  ruumis. Tahhümeetris on
ühendatud teodoliit,  nivelliir  ja  kaugusmõõtja.  Tahhümeetri  andmete  põhjal  on  võimalik  luau  3D
mudeleid .



13

Joonis 10. Tahhümeeter Leica TS12
Allikas: www.ivaleon.ee

Tahhümeeter on  üks  peamistest   geodeedi tööriistadest.  Tahhümeetrilise  mõõdistamise  põhimõte
seisneb selles, et määratakse korraga punkti plaaniline asend ja kõrgus. Seda saab teha, kui on teada
kaugus  instrumendist  kuni  punktini,  instrumendi  punkti  maastikupunktiga  ühendava  joone  suund
maastikupunkti   kõrguskasv   pikksilma  pööramistelje  suhtes.  Kaugus  määratakse  kaugusmõõturiga,
suuna  saame  horisontaalringilt  ning  kõrguskasvu  saab  arvutada  maapinna  kaldenurga  ja  kauguse
kaudu. Sellist kõrguskasvu määramist nim trigonomeetriliseks nivelleerimiseks.
( Tahhümeetriline   mõõdistamine  –  kiirmõõtmine.  Tah.  Mõõdist.  Jaamades  mõõdistatakse
polaarkoordinaatide  meetodil.  Määratakse  mõõdistavate  punktide  kõik  koordinaadid  (x;y;z).
Lõpptulemuseks on topograafiline plaan.)
Tahhümeetritel on spetsiaalne seade mis  korjab  signaali sateliitidelt. Kõik see tehnika teeb selle riista
väga kalliks. Peaaegu kõik meie objektide  mõõdistamised  on teostatud selle aparaadiga.



14
5
