EESTI  INFOTEHNOLOOGIA  KOLLEDŽ
PRAKTIKA ARUANNE
PEETER  LUMP
INFOTEHNOLOOGIA SÜSTEEMIDE ARENDAMISE
ÕPPEKAVA
Juhendaja : T. Järvi
Konsultant : M. Tamm
Tallinn 2011
Sisukord
1
Sisukord
1
Sisukord ....................................................................................................................... 2
2
Praktikaettevõte ............................................................................................................ 4
2.1
Tegevusvaldkond  .................................................................................................. 4
2.2
Keskuse struktuur .................................................................................................. 4
2.3
Divisjonide Põhiülesanded .................................................................................... 5
2.4
Praktikakoha  kirjeldus ........................................................................................... 5
3
Projektid ja tööülesanded ............................................................................................. 6
3.1
Tutvumine SMIT -is kasutatavate infosüsteemide arendamise tehnoloogiatega. .. 6
3.2
Luua  andmemudel ettevõtte ruumide kasutamise õigustest töötajate poolt. ......... 6
3.3
Loodud andmemudelist genereerida  andmebaas . .................................................. 7
3.4
Projekti jätkuna luua infosüsteem. ........................................................................ 7
3.5
Migreerida projekt STS keskkonda. Tutvumine uue keskkonnaga....................... 7
3.6
Projektis tuleb päringute kiirust suurendada. ........................................................ 7
3.7
Projekti tutvustamine tellijale. ............................................................................... 8
3.8
Projektis tuleb teha muudatused. ........................................................................... 8
3.9
Infosüsteemi andmete sisestamisel tuleb kasutada auto- complete . ....................... 8
3.10
Tuleb luua infosüsteemi analüüs. ...................................................................... 8
4
Tulemused .................................................................................................................. 10
EESTI  INF OTE HNOL OOGIA K OLLE DŽ
2
Sisukord
5
Praktika  sooritus  ......................................................................................................... 12
6
Hinnang praktikale ..................................................................................................... 13
7
Kokkuvõte .................................................................................................................. 14
8
Kasutatud kirjandus ................................................................................................... 16
8.1
Praktika õppekirjandus ........................................................................................ 16
8.2
Aruande koostamisel abiks .................................................................................. 16
EESTI  INF OTE HNOL OOGIA K OLLE DŽ
3
Praktikaettevõte
2
Praktikaettevõte
Siseministeeriumi  infotehnoloogia-  ja   arenduskeskus   on  Siseministeeriumi     hallatav
riigiasutus. Keskuse nime ametlik lühend on SMIT.
Keskus asub Tallinnas. Keskuse postiaadress on Sõpruse pst 145.
2.1
Tegevusvaldkond
Keskuse  tegevusvaldkonnaks  on  ministeeriumi  ja  tema  valitsemisala  sisejulgeoleku
tagamiseks  vajalike  infokommunikatsioonitehnoloogia  valdkonna  teenuste  osutamine  ja
selleks vajalike arendus- ning haldusprotsesside korraldamine ja koordineerimine.
2.2
Keskuse struktuur
Keskuse struktuuriüksuseks on divisjon.  Divisjoni koosseisu võib kuuluda   osakond .
Keskuse divisjonid on:
  strateegia divisjon;
  infrastruktuuri divisjon;
  arendusdivisjon;
  tugidivisjon;
  administratiivdivisjon.
EESTI  INF OTE HNOL OOGIA K OLLE DŽ
4
Praktikaettevõte
2.3
Divisjonide Põhiülesanded
  Strateegia divisjoni ülesandeks on arendusprotsesside strateegilist ühtsust tagavate
standardite,  dokumentide  sh  arengukavade,  protsesside  ja  süsteemide
väljatöötamine ning rakendamine ministeeriumis ja tema valitsemisalas.
  Infrastruktuuri  divisjoni  ülesandeks  on  infrastruktuuril  baseeruvate  teenuste
pakkumine  läbi  infotehnoloogilise  ja  kommunikatsiooni  infrastruktuuri   riist -  ja
tarkvara  haldamise, arendamise ning  rakendamise  korraldamise ministeeriumis ja
tema valitsemisalas.
  Arendusdivisjoni  ülesandeks  on  tarkvaral  baseeruvate  teenuste  pakkumine  läbi
tarkvara  haldamise  ja  arendustegevuse  korraldamise  ning  infotehnoloogilise
arhitektuuri korrastamise ministeeriumis ja tema valitsemisalas.
  Tugidivisjoni  ülesandeks  on  keskuse  poolt  osutatavate  infotehnoloogia-  ja
sideteenuste  kasutamiseks  vajalike  lõppkasutajate  seadmete  tehnilise  korrashoiu
ning tehnilise- ja kasutajatoe tagamine ministeeriumis ja tema valitsemisalas.
  Administratiivdivisjoni  ülesandeks  on  infokommunikatsioonitehnoloogia  alast
põhitegevust toetavate teenuste osutamine ministeeriumis ja tema valitsemisalas.
2.4
Praktikakoha kirjeldus
Praktika  toimub  arendusdivisjoni  tarkvaraarenduse   osakonnas .  Osakonnas  on
kümmekond  otseselt  programmeerimisega  tegelevat  inimest,  kelledele  lisandub
analüüsiosakonnast samuti kümmekond analüüsi ning arhitektuuriga tegelevat inimest. IT
alased  oskused on suhteliselt kõrged kuna on tegemist igapäevatööga. On ka IT Kolledži
lõpetanuid. Ettevõte sobib ideaalselt praktikakohaks.

EESTI  INF OTE HNOL OOGIA K OLLE DŽ
5
Projektid ja tööülesanded
3
 Projektid ja tööülesanded
Praktika I toimus ajavahemikul 1. November 2010 kuni 24. Detsember 2010. Praktika II
toimus  ajavahemikul  17.  Jaanuar  2011  kuni  18.  Märts  2011.  Praktika  jooksul   sooritatud
ülesanded võib  tuua ühise nimetaja  alla  – milleks on täiesti uue  tervikliku infosüsteemi
loomine.
Järgnevalt lühidalt sooritatud alamülesannetest:
3.1
Tutvumine  SMIT-is  kasutatavate  infosüsteemide
arendamise tehnoloogiatega.
Teha selgeks, mida kujutavad endast järgmised märksõnad:
  Töövahendid – NetBeans, SVN
  Teenuste formaadid –  JSON , SOAP+ WSDL , JMS
  Programmeerimiskeeled –  Java , Groovy, Javascript
  Arendusraamistikud – GRAILS,  Spring  MVC, Spring DI, Hibernate
  Rakendusserverid – Tomcat, Glassfish
  Andmebaasisüsteemid – ORACLE 11g, POSTGRESQL 8
3.2
Luua  andmemudel  ettevõtte  ruumide  kasutamise
õigustest töötajate poolt.
Enterprise Architect keskkonnas tuleb luua andmemudel ruumide kasutamise õigustest.
EESTI  INF OTE HNOL OOGIA K OLLE DŽ
6
Projektid ja tööülesanded
Samuti peab tulemus sisaldama infot, kus asuvad võtmed – kelle käes või millises ruumis.
3.3
Loodud andmemudelist genereerida andmebaas.
Andmebaas  tuleb  luua  vastavalt  nõuetele,  mis  kehtivad  ettevõttes.  Nõuded  on  põhiliselt
andmebaasi loomise skriptidele. Seega tuleb luua skriptid, mis teevad andmebaasi valmis.
3.4
Projekti jätkuna luua infosüsteem.
Infosüsteem tuleb luua NetBeans keskkonnas, GRAILS [5] projektina, kasutades gruuvi
programmeerimiskeelt.
3.5
Migreerida  projekt  STS  keskkonda.  Tutvumine
uue keskkonnaga.
Eelmises  tööülesandes  alustatud  infosüsteem  tuleb  migreerida  uude  arenduskeskkonda,
milleks  on  SpringSource  Toolsuite  [4].  NetBeans  keskkonnas  on  tekkinud  GRAILS
projektidele  väikseid  probleeme,  mistõttu  minnakse  ettevõttes  üle  teise  keskkonda.
Tutvuda  uue  keskkonnaga  ning  jätkata  projektiga.  SpringSource  Toolsuite  on   Eclipse
baasil arenduskeskkond.
3.6
Projektis tuleb päringute kiirust suurendada.
Projektis  näidatakse  teatud  vaadetes   pikki   liste  andmetest.  Neid  tuleb  sorteerida  ning
filtreerida  ning selleks, et iga päringuga ei tagastataks kogu vaadet, tuleb projektis listid
küsida  AJAX -iga [6]. Listid tuleb saata JSON-is.
JSON on analoog XML-ile. Ta ei sisalda pikki kirjeldavaid tagisid, vaid on ainult puhtalt
andmed.  AJAX-i  päringud  on  GRAILS-i  lisatavad  pluginate  abil.  Ka  AJAX  on  üks
asjadest,  millele  IT  Kolledžis  erilist  rõhku  ei  panda,  paraku  suurtes  infosüsteemides  on
see  lahutamatu osa.

EESTI  INF OTE HNOL OOGIA K OLLE DŽ
7
Projektid ja tööülesanded
3.7
Projekti tutvustamine tellijale.
Projektile  tuleb  kirjutada  esmane  kirjeldus  ning  esitada  tellijatele,  kelleks  on  ettevõtte
sees üks teine osakond.
3.8
Projektis tuleb teha muudatused.
Projektis  on  teatud  andmeid,  mida  on  tarvis  infosüsteemis  kuvada  ka  peale  nende
andmete  tühistamist  või  nende  andmete  kehtivuse  aja  lõppemist.  Need  andmed  tuleb
kuvada tühistamise või kehtivuse aja lõppemisega koos lisades kirjele „ Kehtetu alates“.
3.9

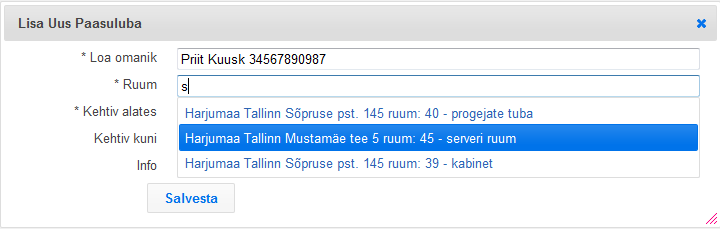

Infosüsteemi  andmete  sisestamisel  tuleb  kasutada
auto-complete.
Infosüsteemi  andmete  sisestamisel  on  andmed  alati  mõne  olemasoleva  kirjega  seotud.
Kuna kirjeid tabelis võib olla kümme  tuhat  või rohkemgi ei ole mõeldav, et otsitav kirje,
mille külge sisestatav kirje liita, leitakse mõnest loendist. Selleks tuleb kasutada otsingut.
Sisestades  lahtrisse  mõned  tähed,  peab  infosüsteem  pakkuma   variante ,  kus  selline
tähekombinatsioon esineb. Kasutaja valib sellest lühikesest loendist endale sobiva.
GRAILS-is  on  selle  tarvis  loodud  SEARCHABLE  plugin.  See  kasutab   Apache   lucene
indekseerimistarkvara, mis koostöös moodustavad päris võimsa otsingute süsteemi. Nüüd
lisaks vaid jQuery -ga päringud ning süsteem töötab päris laitmatult.
3.10
Tuleb luua infosüsteemi analüüs.
On juhtunud tobe lugu, kus infosüsteem hakkab valmis saama, kuid see, mille alusel teda
oleks pidanud ehitama ehk infosüsteemi analüüs, puudub. Lihtsalt kirjeldades tuleb kõik
senitehtu dokumenteerida ning üles joonistada.

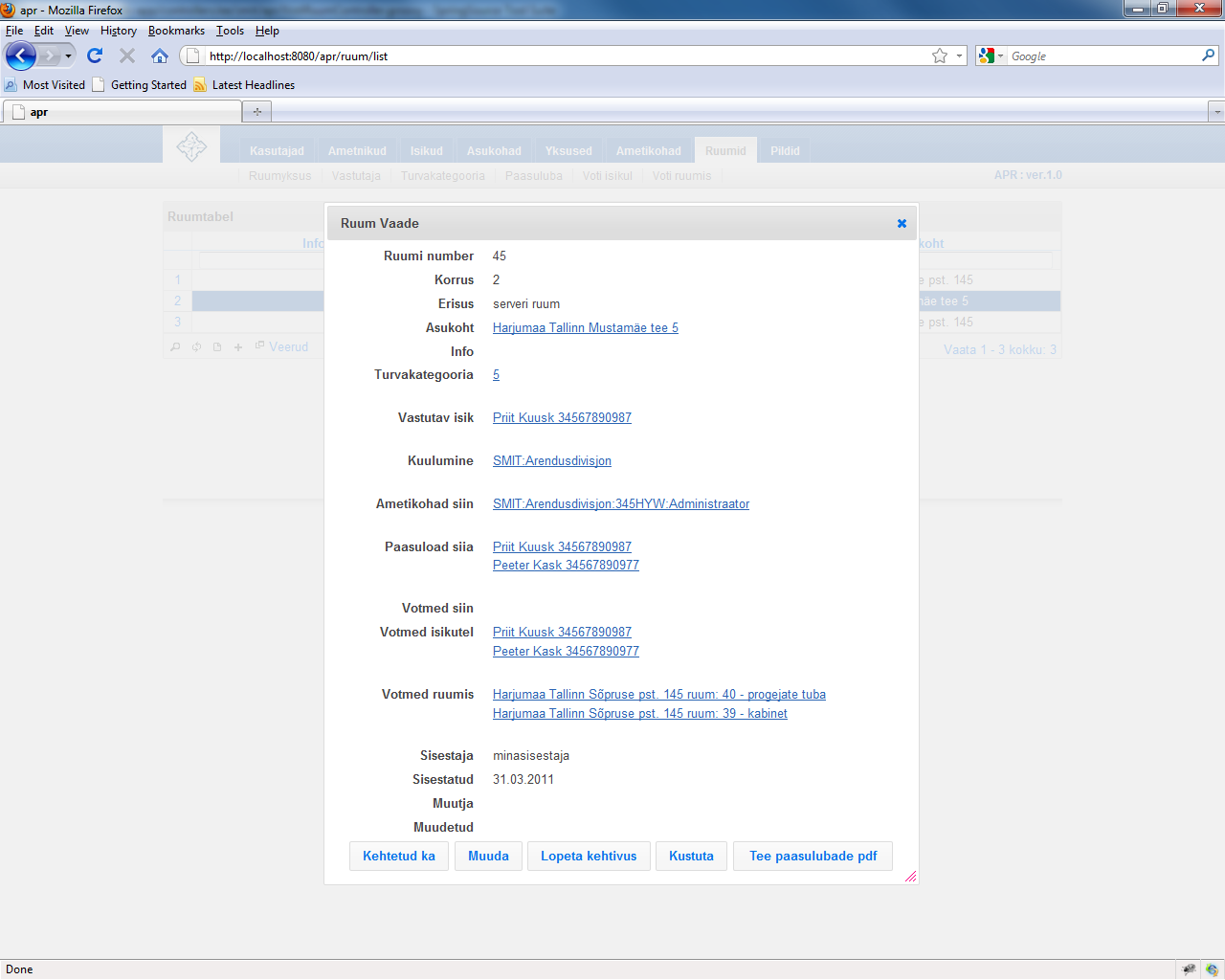

Infosüsteem  on  saanud  päris  mahukas.  Kokku  sain  102  erinevat  kasutusjuhtu,  mis  on
otsesed  ning autonoomsed  toimingud  loodud registris. Õnneks on kasutusjuhud  olemuselt
sarnased ning neid on kuute erinevat tüüpi:’
1.  Objekti või tehingu registreerimine ( luuakse  kirje).
EESTI  INF OTE HNOL OOGIA K OLLE DŽ
8
Projektid ja tööülesanded
2.  Objekti  või  tehingu  otsing  ning  vaatamine.  Kasutaja  kasutab  filtreid  otsitava
objekti  või  tehingu  leidmiseks  (filtreerida  saab  kõikide  parameetrite  järgi)  ja
vajutab  „Esita“  nuppu,  mille  järel  kuvatakse  objekti  või  tehingut  puudutav
informatsioon ning seosed.
3.  Objekti omaduste muutmine (kirje muutmine).
4.  Registreeringu  tühistamine.  Objekt,  mida  enam  ei  ole  või  tehing,  mis  ei  kehti
enam, tühistatakse. Infosüsteemis on edaspidi info kätte saadav kui kehtetu info.
5.  Registreeringu  taasavamine . See on tühistamisele  vastand   operatsioon . Ei ole väga
tihti kasutuses.
6.  Registreeringu kustutamine. Pärast operatsiooni ei ole info enam kätte saadav.
Loodud  infosüsteem  saab  ning  uuendab  oma  mõned  andmed,  nagu  isiku  ja  ametikoha
andmeid, ametnike registrist ning tulevikus hakkab välja pakkuma erinevaid teenuseid.









EESTI  INF OTE HNOL OOGIA K OLLE DŽ
9
Tulemused
4
Tulemused
  Sain  selge  ettekujutuse,  kuidas  SMIT-is  toimub  infosüsteemide  arendamine.
Kasutusel on palju tehnoloogiaid, milledega ma ei olnud varem kokku puutunud.
  Modelleeritakse  Enterprise  Architect  keskkonnas,  mis  on  sarnane  kolledžis
kasutatavale  Racional   Rose -le  –   loogika   on  sama.  Praktika  käigus  sai  loodud
andmemudel  ning  genereeritud  andmebaasi  loomise   skript   koos  test
andmebaasiga.
  Enim  kasutatakse  kõrgtaseme  keelt  Groovy,  mille  baasil  luuakse  GRAILS
projekte.
  Avastasin,  et  GRAILS  suudab  koos  hoida  SPRING-i  ning  HIBERNATE  ilma
tohutuid  XML konfiguratsioone kirjutamata.  Turvalisus  koos logimistega näiteks
töötab SPRINGSECURITY baasil. Suhteliselt lihtne on luua rollide ning õiguste
süsteem.
  GRAILS-i  domeenimudelis  vaid  üks  käsk  „belongsTo“  või  „hasMany“  ehitab
kokku terve andmemudeli seoste süsteemi. Kuna kasutusel on  laisk  väärtustamine,
ei tee nende seoste kaasas kandmine andmebaasi päringuid keerulisemaks, küll on
vajadusel lihtne pöörduda etteantud muutuja poole.
  Uurisin GRAILS pluginate  toimimist ning nende tohutuid võimalusi. Samuti on
võimalik luua oma pugin, mingi spetsiifilise tegevuse jaoks.
  Mõistsin,  et  GRAILS  programmeerimine  on  suund,  kuhu  on  mõttekas  pürgida.
Üllatuslikult on GRAILS kasutamine Eestis vähe levinud.
  Sain  ettekujutuse,  mis  asi  on  AJAX,  oskan  nüüd  teha  jQuery–s  päringuid,
konverteerida saadetavat infot JSON-isse ning brauseriga seda näidata.
EESTI  INF OTE HNOL OOGIA K OLLE DŽ
10
Tulemused
  Jõudsin arusaamisele, mis asi on LUCENE indekseerimine ning oskan seda koos
jQuery päringutega kasutada.
  Täiesti  uudse   asjana   õppisin  süsteemi  grid960  kasutama.  Teisiti  öeldes,  kogu
traditsiooniline kujundus lihtsustus oluliselt. Näiteks tabeli tagide asemel antakse
div klassile nimi ning see esitab andmed veebilehel kokkulepitud kohas. Vaadetes
kirjutatud  kood  lühenes  pea  poole  võrra.  Lisaks  on  võimalik  kõik  vaated  vaid
pisikeste muudatustega täiesti teiseks teha.

EESTI  INF OTE HNOL OOGIA K OLLE DŽ
11
Praktika sooritus
5
Praktika sooritus
Kõike eelpoolnimetatut  IT Kolledžis ei õpetata, samas tuleb tõdeda, et enamus kasutusel
olnud  märksõnad  ning   tehnoloogiad   on  IT  Kolledži  erinevate  ainete  sooritamisel
loengutekstidest läbi käinud. Täiesti uue asjana, mida IT Kolledži õppekavas ei käsitleta,
tooksin välja GRAILS  tehnoloogia . Tegemist on koodigeneraatoriga, mis kasutab Groovy
programmeerimiskeelt.  GRAILS  tehnoloogia  baseerub  Javal.  GRAILS  tehnoloogia
võimaldab suhteliselt väikese tööjõukuluga saada arvestatavaid tulemusi.
Teise  olulise   osana   praktika  käigus  sooritatust  tooksin  esile  Enterprise  Architectiga
modelleerimise .  Nagu   eelpool   mainisin,  on  tegemist  IT  Kolledžis   kasutatava   Racional
Rose  analoogiga.  Kui  võrrelda  IT  Kolledžis  sooritatud  modelleerimist  praktika  käigus
tehtuga,  oli  kolledžis  sooritatud  ülesanne  oluliselt  lihtsam  –  mõni  üksik  tabel
andmemudelis,  mõni  üksik  infovajadus  jne.  Paraku  tegelikkuses  tuleb  lahendada  palju
keerulisemaid  ülesandeid  ning  loomulikult  kasvab  ressursi  kulu  eksponentsiaalselt
ülesande keerulisuse kasvuga.
Kolmandaks  tooksin esile AJAX-i ja jQuery. Need koostöös, eriti veel kasutades JSON-i,
võimaldavad  oluliselt  kiirendada  brauseri  tööd.  Enam  ei  ole  tarvis  andmeid  korduvalt
suurtes   kogustes   kliendini  tarnida.  AJAX-i  päringuga  küsime  vaid  pisut  ning  juba
näitame.
Andmebaasi  koormuse  vähendamiseks  on  oluline  abimees  LUCENE  indekseerimine.
Ning mööda ei saa minna ka kujundamise abilisest grid960 [8].
EESTI  INF OTE HNOL OOGIA K OLLE DŽ
12
Hinnang praktikale
6
Hinnang praktikale
Hindaksin  praktika  sooritamise  suurepäraseks.   Ausalt   öeldes  ma  ei  oleks  kujutanudki
sisukamat praktikat ette. Töökorraldusliku poole pealt ma küll töötasin üksi, kuid mul oli
pidevalt  võimalik  küsida  teistelt  programmeerijatelt  või  praktika  juhendajalt  kui  mul
tekkisid  küsimused.  Loomulikult  ma  kasutasin  seda  ohtralt.  Samas  nn  grupitööd  esines
ettevõttes suhteliselt vähe.  Mõistagi  alati  võib  nuriseda, kas just neid  tehnoloogiad ning
selles  järjekorras  oli  parim  läbida  kuid  tuleb  lähtuda  ikkagi  ettevõtte   vajadustest .
Kokkupuudet  GRAILS  tehnoloogiaga  hindan  väga  kõrgelt  ning  soovitaksin  seda  IT
Kolledži  õppekavas,  näiteks   vooru   „ veebirakendused   Java  baasil“  raames  käsitleda  või
koguni  viia  sisse  uus   voor ,  mis  oleks  läbitav  peale  eelpoolnimetatud  vooru  läbimist.
Rõhutan, et GRAILS-ist arusaamiseks peab olema selge „veebirakendused Java baasil“.
Uue  aine  raames  võiks  käsitleda  ka  SPRING  ning  HIBERNATE  ning  kõikvõimalikke
abistavaid  puginaid,  mis  on  GRAILS-ile  loodud.  Lisaks  tuleks  käsitleda  jQuery-t  ning
AJAX-i  ning  LUCENE  indekseerimist  otsingute  hõlbustamiseks.  Sellist  soovitust
põhjendan  asjaoluga,  et  riiklikud  infosüsteemid  on  suures  osas  programmeeritud  Java
keeles,  GRAILS  on  nn.  Java  kohal  ning  võimaldab  programmeerijal  väiksema  ressursi
kuluga   saavutada  sama  tulemuse  ning  arvan,  et  see  tehnoloogia,  mis  on  kõigile  vabalt
ning tasuta kättesaadav, on hetkel parim lahendus infosüsteemi loomiseks.

EESTI  INF OTE HNOL OOGIA K OLLE DŽ
13
Kokkuvõte
7
Kokkuvõte
Praktika  käigus  sooritatud  tööülesanded  ei  valmistanud  mulle  väga  suuri  raskusi.  IT
Kolledžis  õpitu  baasil  saab   rahulikult   infosüsteeme  looma  hakata.  Minu  poolt  alustatud
infosüsteem  ei  ole  veel  praktika  lõpu  seisuga  valmis,  kuid  jätkan  tööd  kuna  olen  nüüd
SMIT-i töötajate nimekirjas.  Lisaks on praktika käigus alustatud projekt ühtlasi ka minu
diplomitööks.

Järgnevalt paar vaadet minu poolt loodud infosüsteemist:

Näide pääsuloa sisestamisest [Joonis 1], kus ruum lisatakse kasutades auto-complete, mis
teeb jQuery päringu lucene indeksitele, ning  tagastab  loendi, millest kasutaja valib:

Joonis 1 Pääsuloa sisestamine kasutades auto-complete koos lucene päringuga



EESTI  INF OTE HNOL OOGIA K OLLE DŽ
14
Kokkuvõte

Ruum  vaade  [Joonis  2].  Vaade  tuuakse  esile  jQuery  päringuga,  jättes  taustale  loendi
vaate,  milles  on  otsinguks   filtreerimine   kõikide  atribuutide  järgi.  Vaates  esitatakse  kõik
ruumiga  seotud  info,   vajutades   „kehtetud  ka“  nupule,  esitatakse  ka  kehtivuse  kaotanud
kirjed  (tühistatud,  kehtivuse  aeg  läbi).  Vajutades  Tee  pääsulubade  PDF,  tehakse
kehtivatest pääsuõiguste kirjetest PDF fail.

Joonis 2 Ruum vaade
Enda  seisukohast  vaadates olen rahul, et leidsin praktikakoha suurte ning vastutusrikaste
infosüsteemide lähedale.
EESTI  INF OTE HNOL OOGIA K OLLE DŽ
15
Kasutatud kirjandus
8
Kasutatud kirjandus
8.1
Praktika õppekirjandus
1.  Groovy Documentation
2.  Graeme Rocher and Jeff   Brown  -  The Definitive Guide to Grails
3.  Erwin Vervaet - The Definitive Guide to Spring Web Flow
4.   http://www.springsource.com/
5.   http://www.grails.org/
6.   http://api.jquery.com/jQuery.ajax/
7.   http://lucene.apache.org/
8.   http://960.gs/
8.2
Aruande koostamisel abiks
  www.smit.ee

EESTI  INF OTE HNOL OOGIA K OLLE DŽ
16
