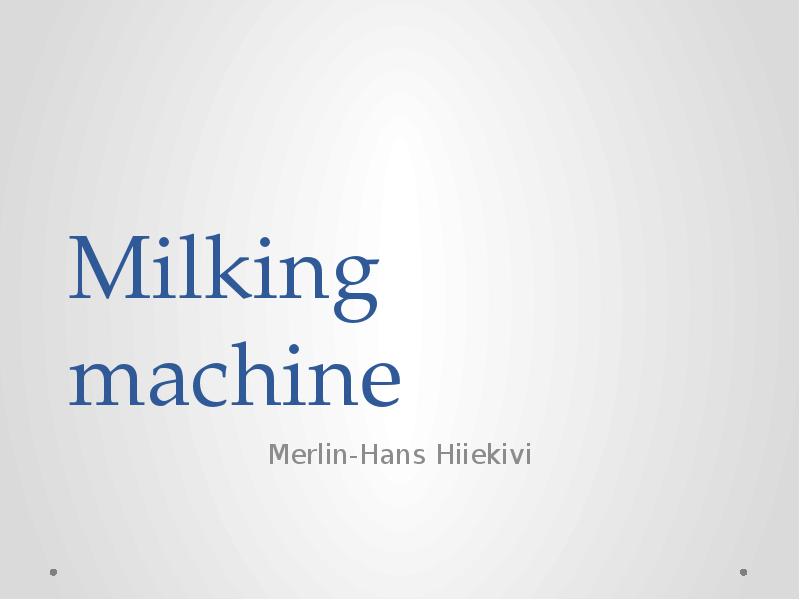

Milking machine (0)

Milking
machine
Merlin -Hans Hiiekivi

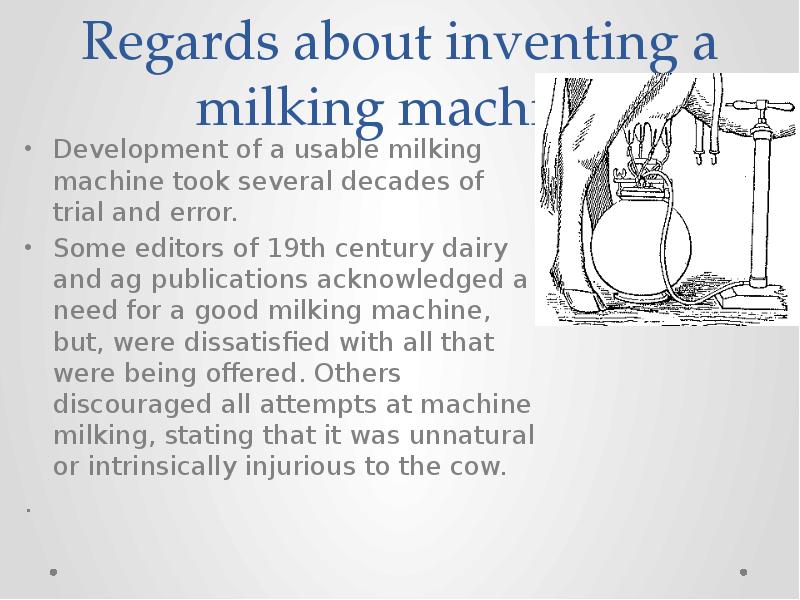

Regards about inventing a
milking machine
•  Development  of a usable milking
machine  took several  decades of
trial and  error .
• Some editors of  19th   century dairy
and ag publications acknowledged a
need for a  good  milking machine,
but, were dissatisfied with all that
were being offered.  Others
discouraged all  attempts  at machine
milking, stating that it was unnatural
or intrinsically injurious to the cow.

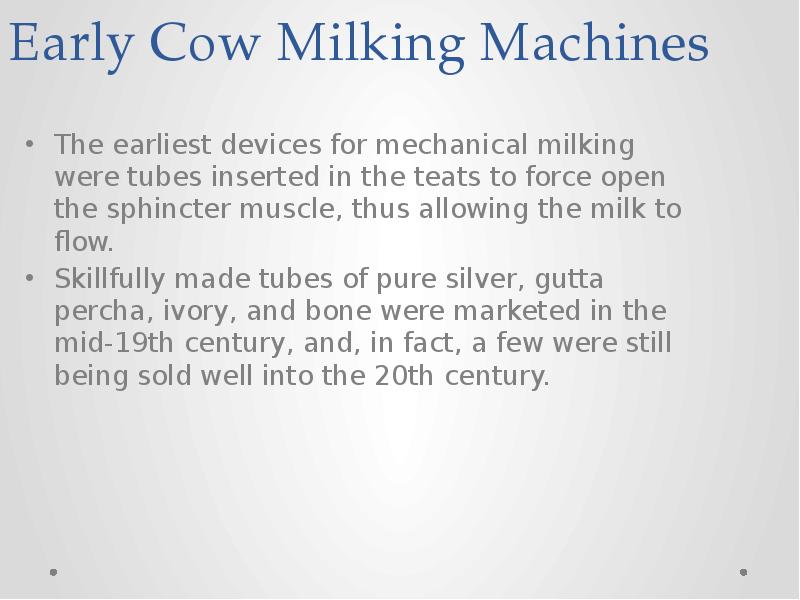

Early  Cow Milking  Machines
• The earliest  devices  for  mechanical  milking
were tubes inserted in the teats to  force   open
the  sphincter  muscle, thus allowing the  milk  to
flow.
• Skillfully made tubes of pure  silver , gutta
percha, ivory, and bone were marketed in the
mid-19th century, and, in  fact , a few were  still
being  sold  well into the  20th  century.

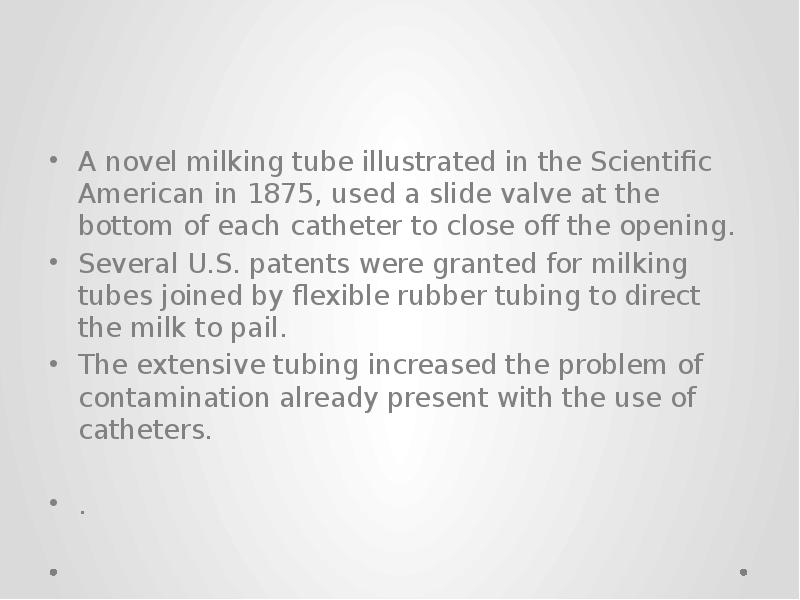

• A  novel  milking  tube  illustrated in the  Scientific
American in 1875, used a slide valve at the
bottom  of each catheter to close off the opening.
• Several U.S. patents were  granted  for milking
tubes joined by flexible  rubber  tubing to  direct
the  milk  to pail.
• The extensive tubing increased the problem of
contamination  already   present  with the use of
catheters.
• .

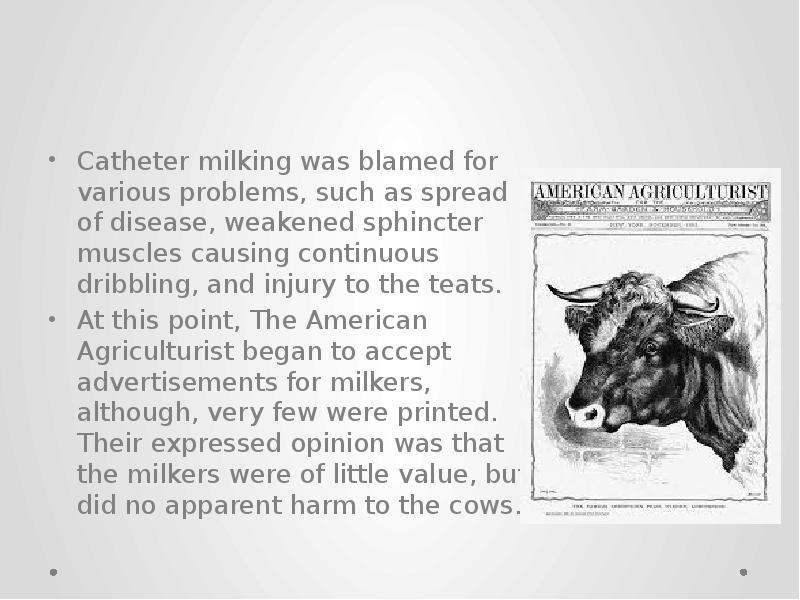

• Catheter milking was blamed for
various problems,  such  as spread
of  disease , weakened sphincter
muscles causing  continuous
dribbling, and injury to the teats.
• At this point, The American
Agriculturist began to accept
advertisements  for milkers,
although , very few were printed.
Their expressed opinion was that
the milkers were of  little   value , but,
did no apparent harm to the cows.

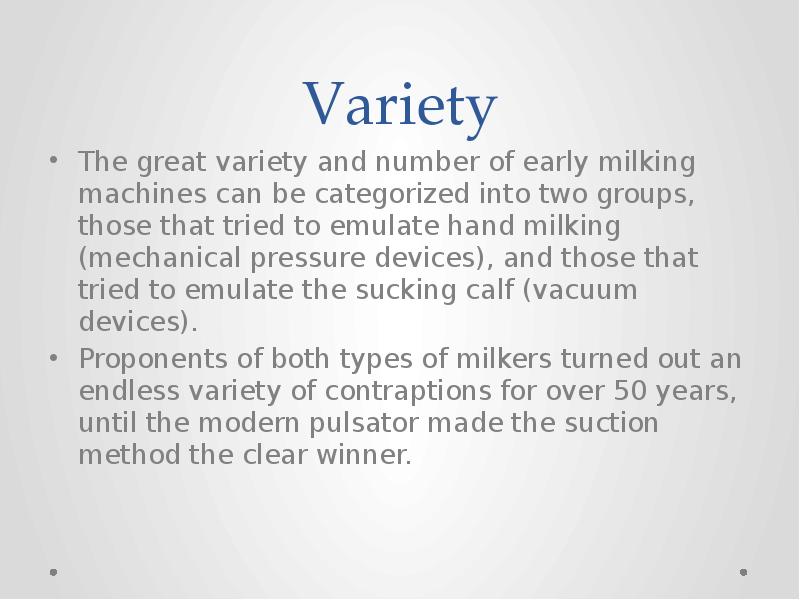

Variety
• The great variety and number of early milking
machines can be categorized into two groups,
those that tried to emulate  hand  milking
(mechanical  pressure  devices), and those that
tried to emulate the sucking calf (vacuum
devices).
• Proponents of  both   types of milkers turned out an
endless  variety of contraptions for over 50  years ,
until  the modern pulsator made the suction
method the  clear  winner.

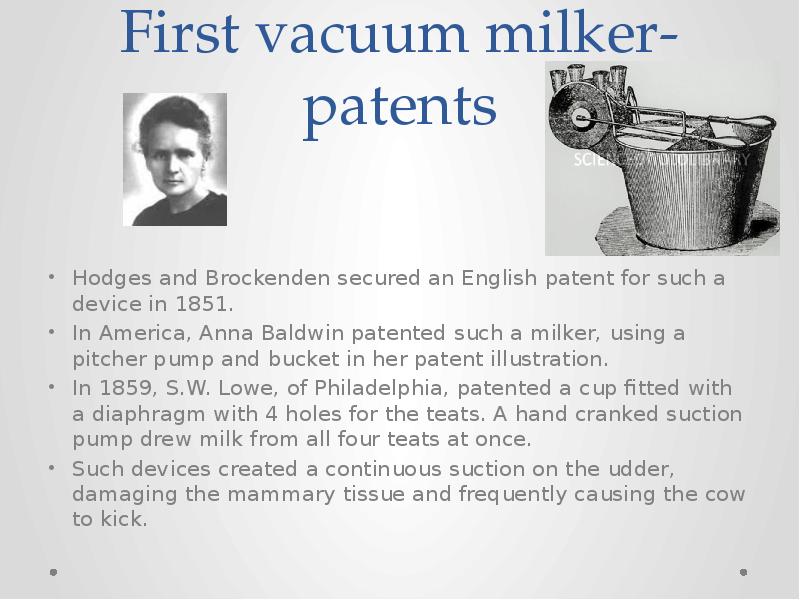

First  vacuum  milker ­
patents
• Hodges and Brockenden secured an  English   patent  for such a
device in  1851 .
• In America, Anna Baldwin patented such a milker, using a
pitcher  pump  and  bucket  in her patent illustration.

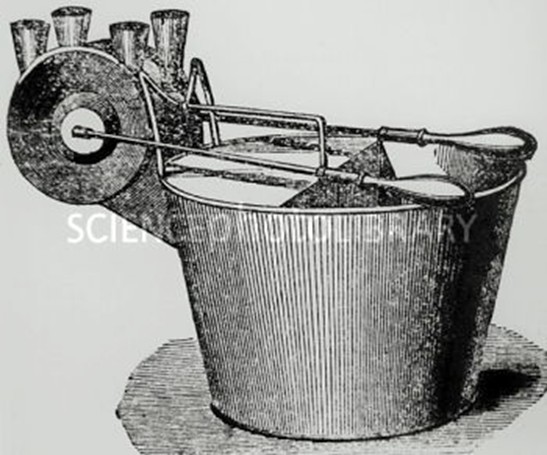

• In  1859 , S.W. Lowe, of Philadelphia, patented a cup fitted with
a diaphragm with 4  holes  for the teats. A hand cranked suction
pump  drew  milk from all  four  teats at  once .
• Such devices created a continuous suction on the udder,
damaging the mammary tissue and frequently causing the cow
to kick.

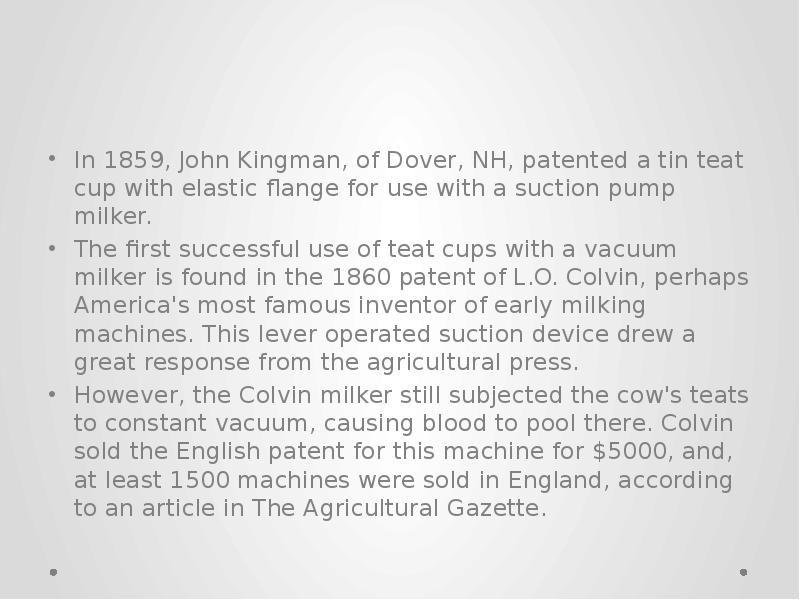

• In 1859, John Kingman, of  Dover , NH, patented a tin  teat
cup with elastic flange for use with a suction pump
milker.
• The first successful use of teat cups with a vacuum
milker is  found in the 1860 patent of L.O. Colvin, perhaps
America's most famous  inventor of early milking
machines. This  lever  operated suction device drew a
great response from the agricultural press.
•  However , the Colvin milker still subjected the cow's teats
to  constant  vacuum, causing  blood  to pool  there . Colvin
sold the English patent for this machine for $5000, and,
at least 1500 machines were sold in  England , according
to an article in The Agricultural Gazette.

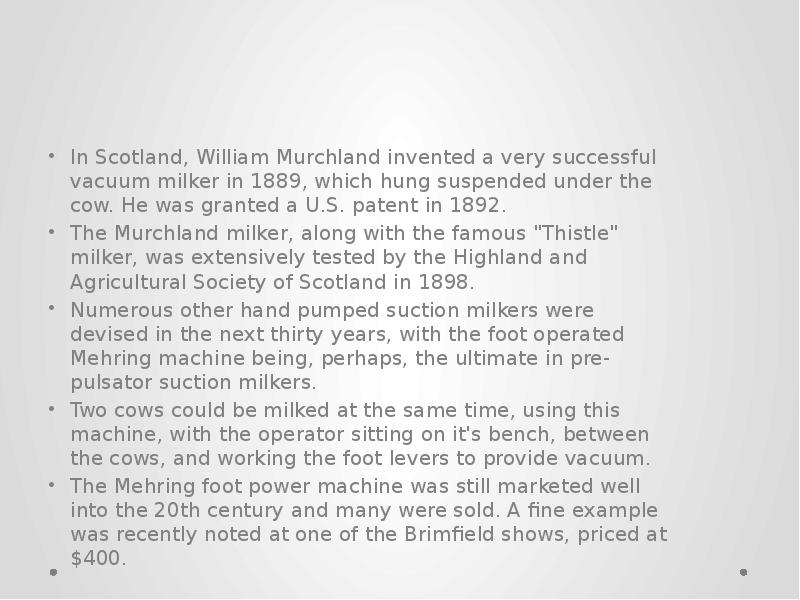

• In  Scotland , William Murchland invented a very successful
vacuum milker in 1889, which hung suspended under the
cow. He was granted a U.S. patent in 1892.
• The Murchland milker,  along  with the famous "Thistle"
milker, was extensively tested by the  Highland  and
Agricultural Society of Scotland in  1898 .
• Numerous  other  hand pumped suction milkers were
devised in the next thirty years, with the  foot  operated
Mehring machine being, perhaps, the  ultimate  in pre-
pulsator suction milkers.
• Two cows  could  be milked at the  same  time, using this
machine, with the  operator  sitting on it's bench,  between
the cows, and  working  the foot levers to provide  vacuum.
• The Mehring foot  power  machine was still marketed well
into the 20th century and many were sold. A fine example
was recently noted at one of the Brimfield shows, priced at
$400.

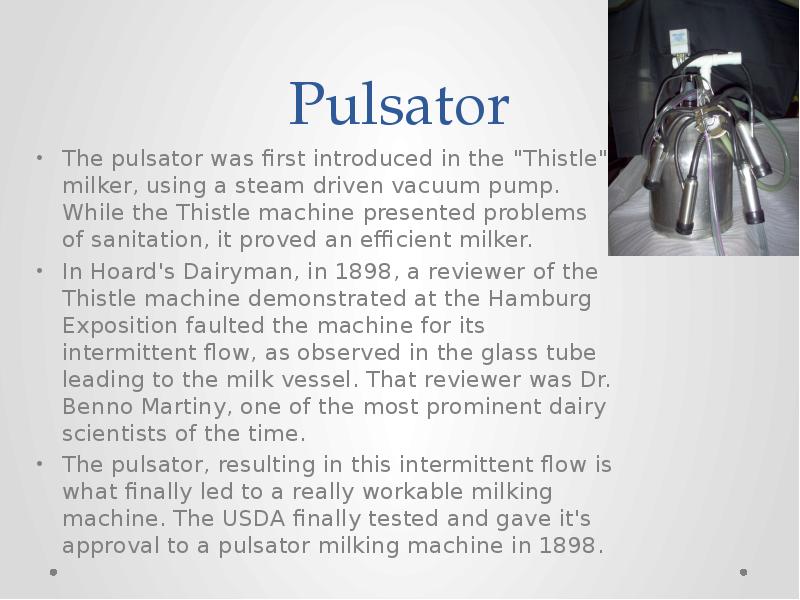

Pulsator
• The pulsator was first introduced in the "Thistle"
milker, using a steam driven vacuum pump.
While the Thistle machine presented problems
of sanitation, it proved an efficient milker.
• In Hoard's Dairyman, in 1898, a reviewer of the
Thistle machine demonstrated at the  Hamburg
Exposition faulted the machine for its
intermittent flow, as  observed  in the  glass  tube
leading  to the milk vessel. That reviewer was Dr.
Benno  Martiny, one of the most prominent dairy
scientists of the time.
• The pulsator, resulting in this intermittent flow is
what  finally  led to a  really  workable milking
machine. The USDA finally tested and  gave  it's
approval to a pulsator milking machine in 1898.

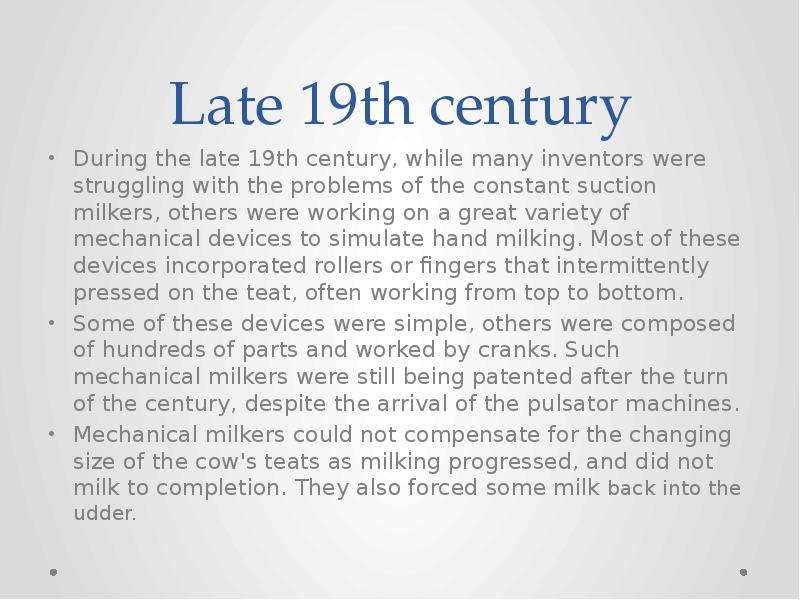

Late  19th century
•  During  the late 19th century, while many inventors were
struggling with the problems of the constant suction
milkers, others were working on a great variety of
mechanical devices to simulate hand milking. Most of  these
devices  incorporated  rollers or fingers that intermittently
pressed on the teat, often working from top to bottom.
• Some of these devices were  simple , others were composed
of hundreds of parts and worked by cranks. Such
mechanical milkers were still being patented after the  turn
of the century, despite the arrival of the pulsator machines.
• Mechanical milkers could not compensate for the  changing
size of the cow's teats as milking progressed, and did not
milk to completion. They also forced some milk  back  into the
udder.
Thanks for looking
