Maavärinad
http://www.gi.ee/geomoodulid/

Ko  ostanud Ül e Li ber

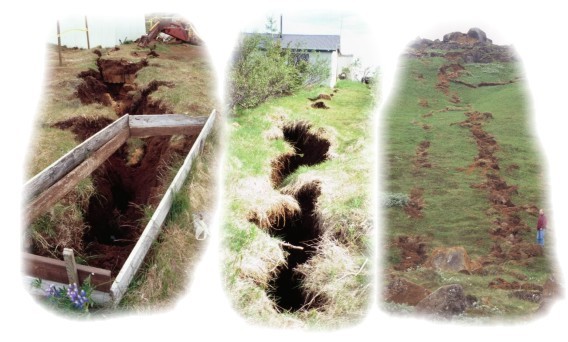

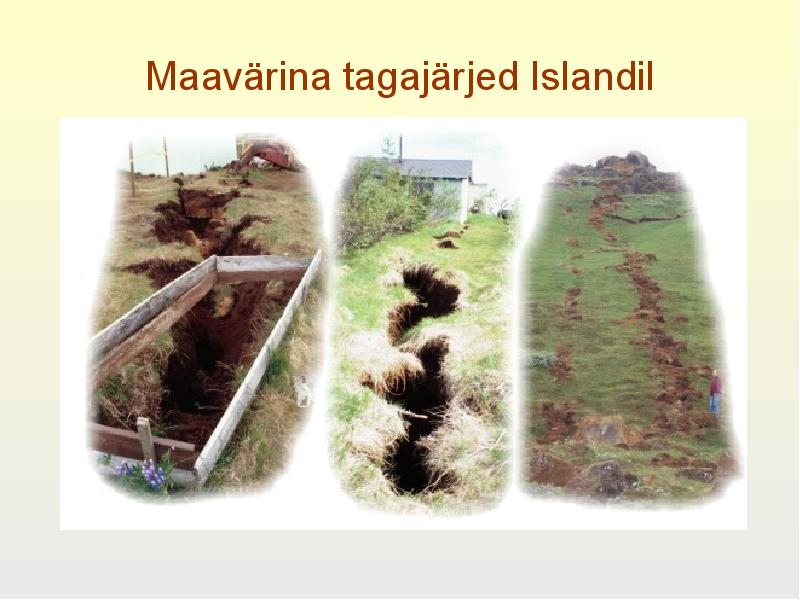

Maavärina tagajärjed Islandil

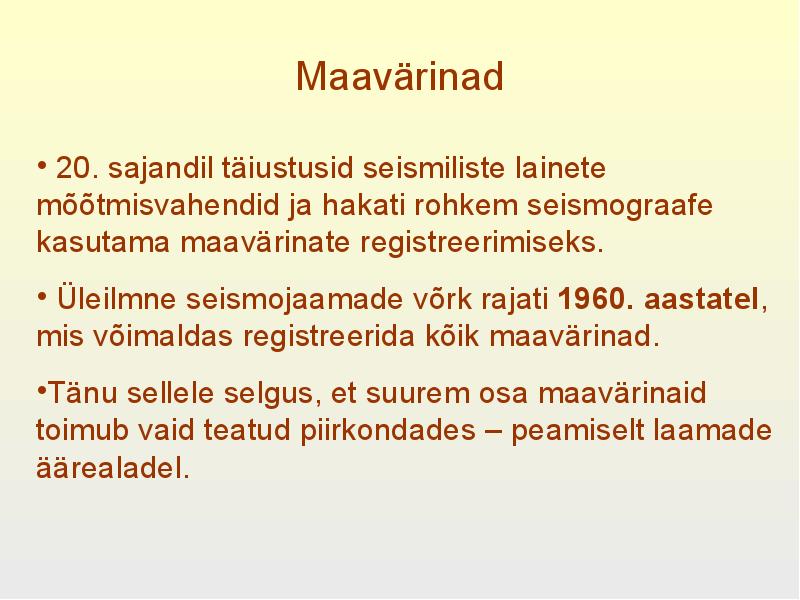

Maavärinad
• 20. sajandil täiustusid seismiliste lainete
mõõtmisvahendid ja hakati rohkem seismograafe
kasutama maavärinate registreerimiseks.
• Üleilmne seismojaamade võrk rajati 1960. aastatel,
mis võimaldas registreerida kõik maavärinad.
•Tänu sellele selgus, et suurem osa maavärinaid
toimub vaid teatud piirkondades – peamiselt laamade
äärealadel.

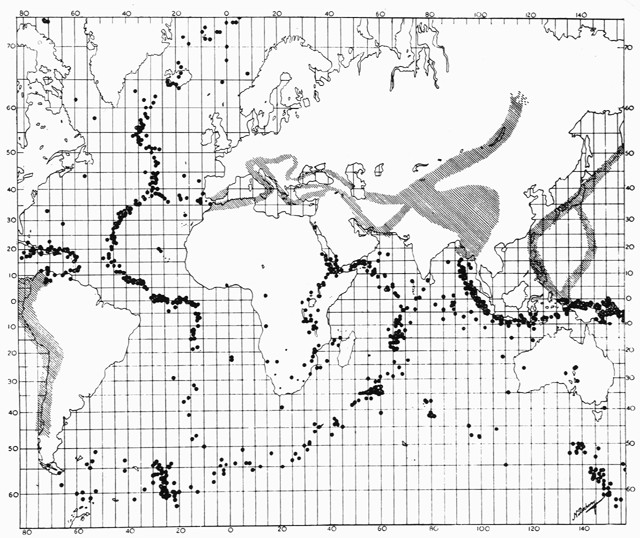

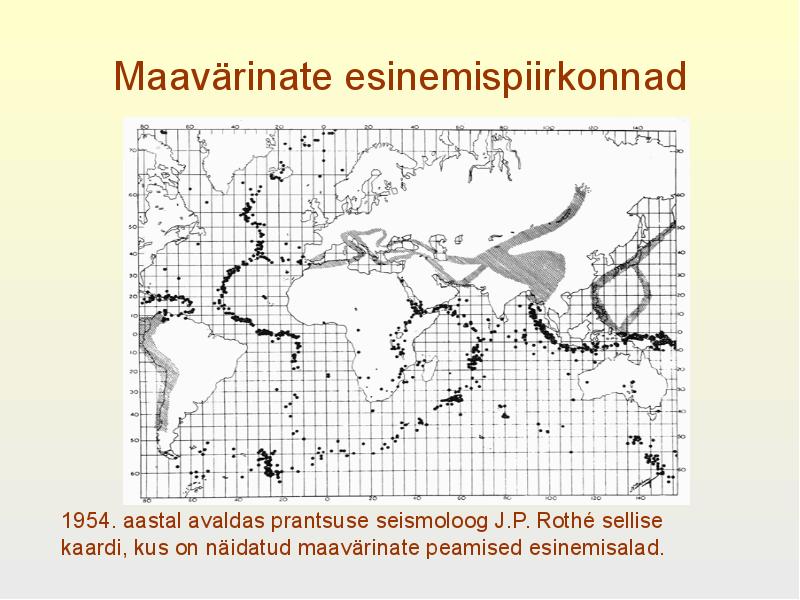

Maavärinate esinemispiirkonnad
1954. aastal avaldas prantsuse seismoloog J.P. Rothé sellise
kaardi, kus on  näidatud  maavärinate peamised esinemisalad.

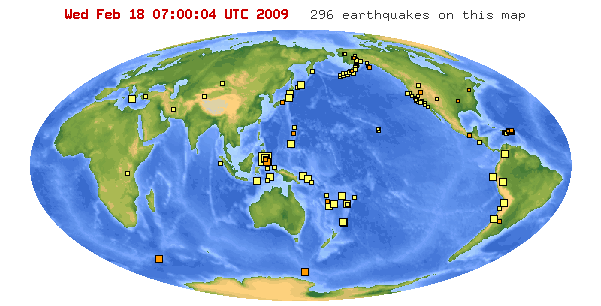

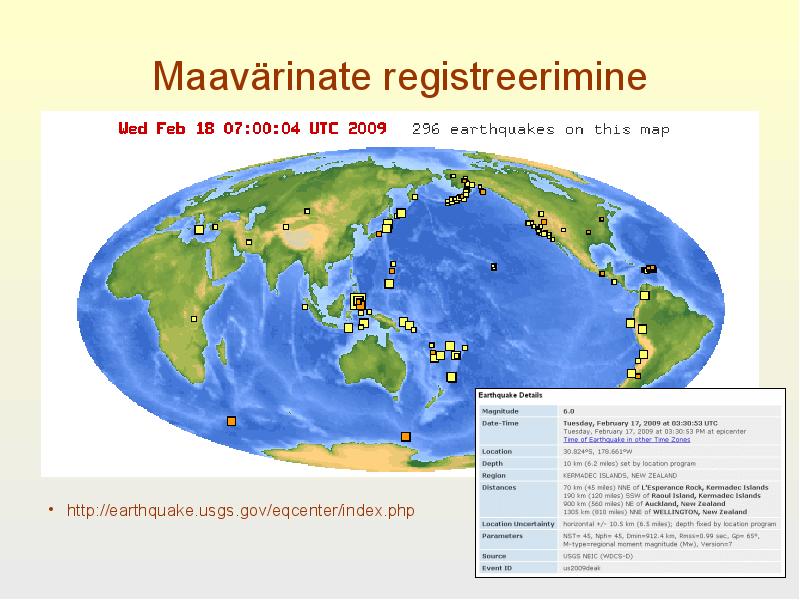

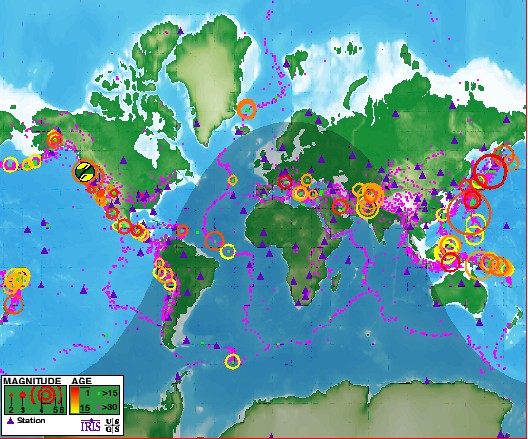

Maavärinate registreerimine
•  http://earthquake.usgs.gov/eqcenter/index.php

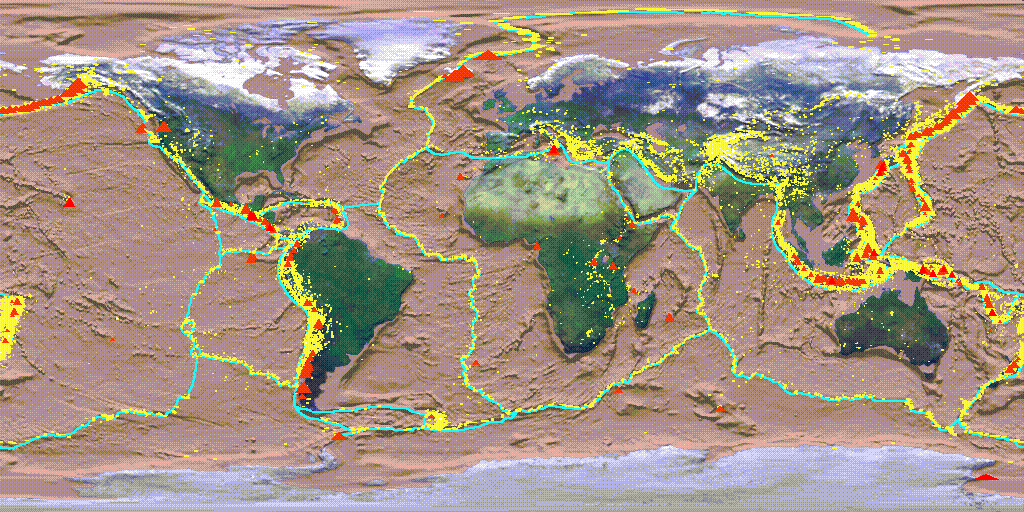

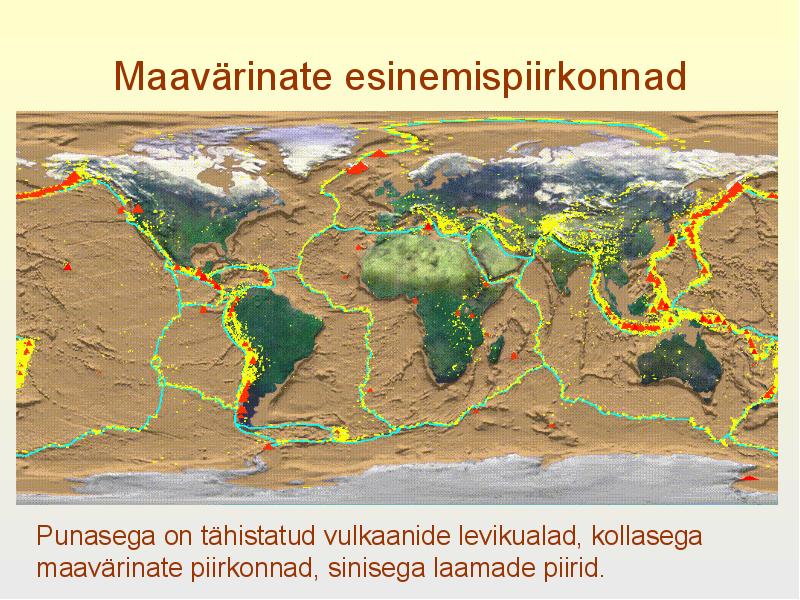

Maavärinate esinemispiirkonnad
Punasega  on tähistatud vulkaanide levikualad, kol asega


maavärinate pi rkonnad, sinisega laamade pi rid.

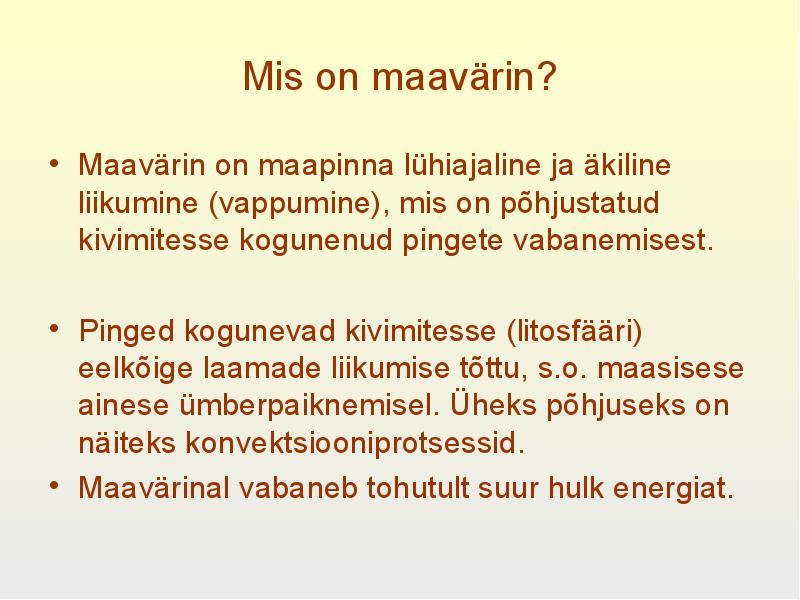

Mis on  maavärin ?
• Maavärin on maapinna lühiajaline ja äkiline
li kumine (vappumine), mis on põhjustatud
kivimitesse kogunenud pingete vabanemisest.
•  Pinged  kogunevad kivimitesse (litosfääri)
eelkõige laamade li kumise tõttu, s.o. maasisese
ainese ümberpaiknemisel. Üheks põhjuseks on
näiteks konvektsiooniprotsessid.
• Maavärinal vabaneb tohutult suur hulk energiat.

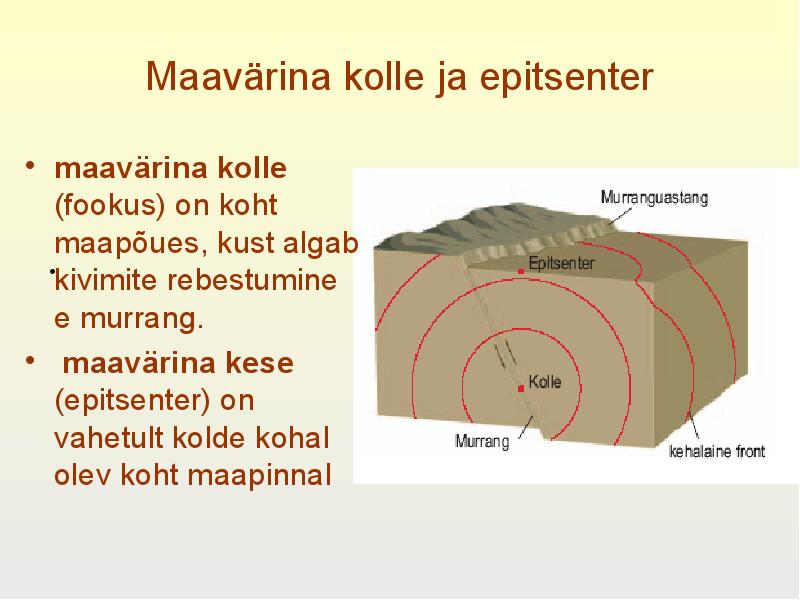

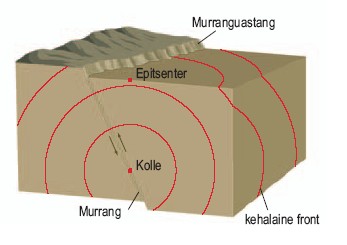

Maavärina  kolle ja  epitsenter
• maavärina kolle
(fookus) on koht
maapõues, kust algab
• kivimite rebestumine
e murrang.
•  maavärina  kese
(epitsenter) on
vahetult  kolde  kohal
olev koht maapinnal

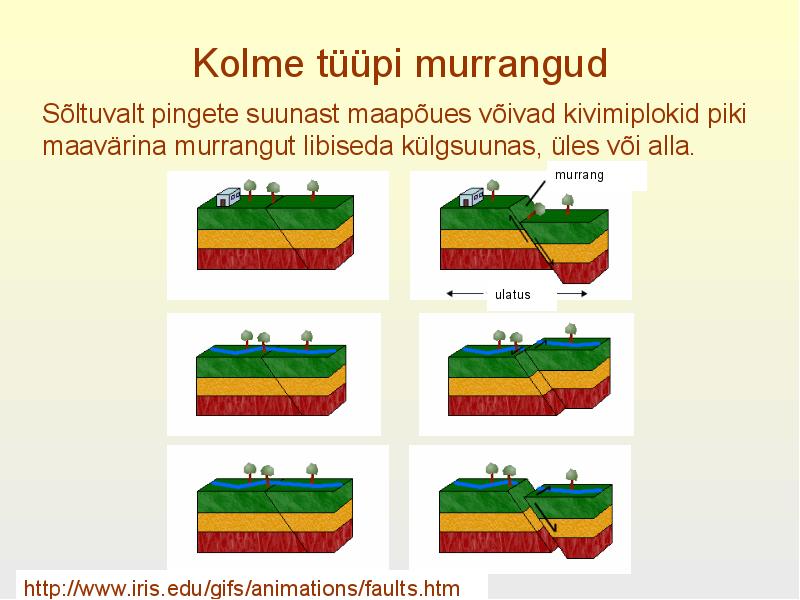

Kolme tüüpi murrangud
Sõltuvalt pingete  suunast  maapõues võivad kivimiplokid piki
maavärina murrangut  libiseda  külgsuunas, üles või al a.
murrang
ulatus


http://www.iris.edu/gifs/animations/faults.ht m

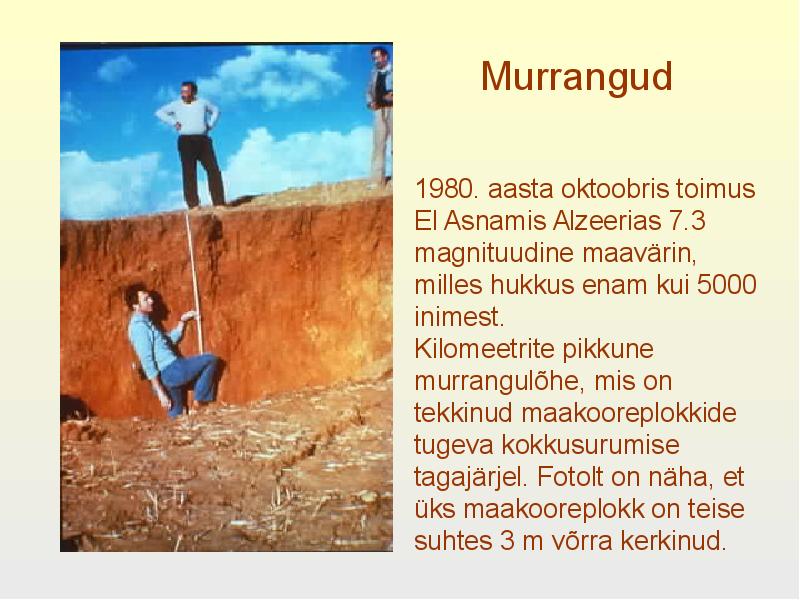

Murrangud

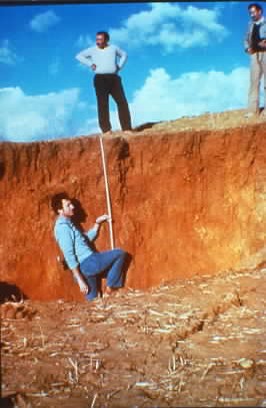

1980. aasta oktoobris toimus
El Asnamis Alzeerias 7.3
magnituudine maavärin,
mil es hukkus enam kui 5000
inimest.

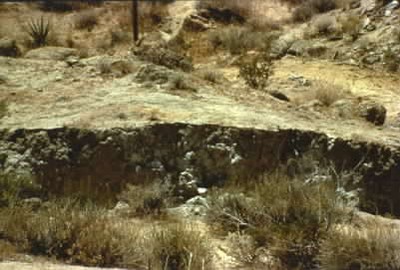

Kilomeetrite  pikkune
murrangulõhe, mis on
tekkinud maakooreplokkide
tugeva kokkusurumise
tagajärjel. Fotolt on näha, et
üks maakooreplokk on teise
suhtes 3 m võrra  kerkinud .

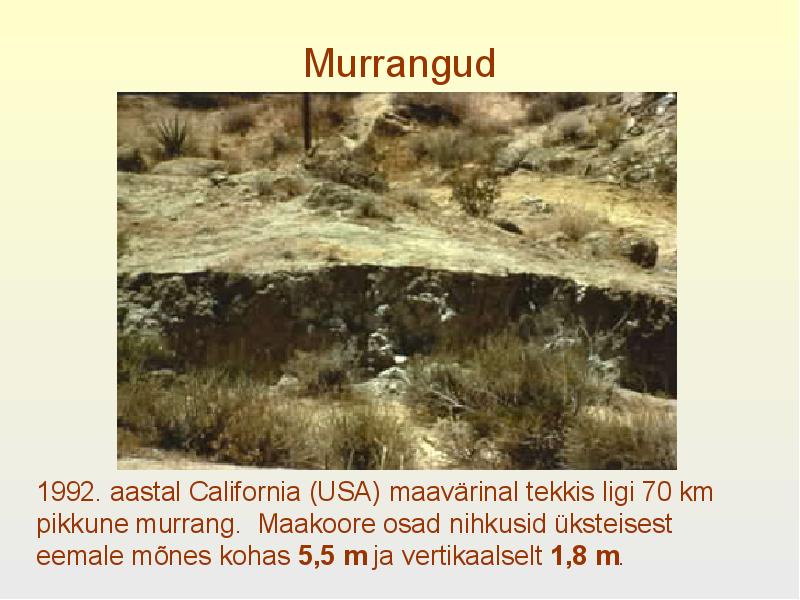

Murrangud

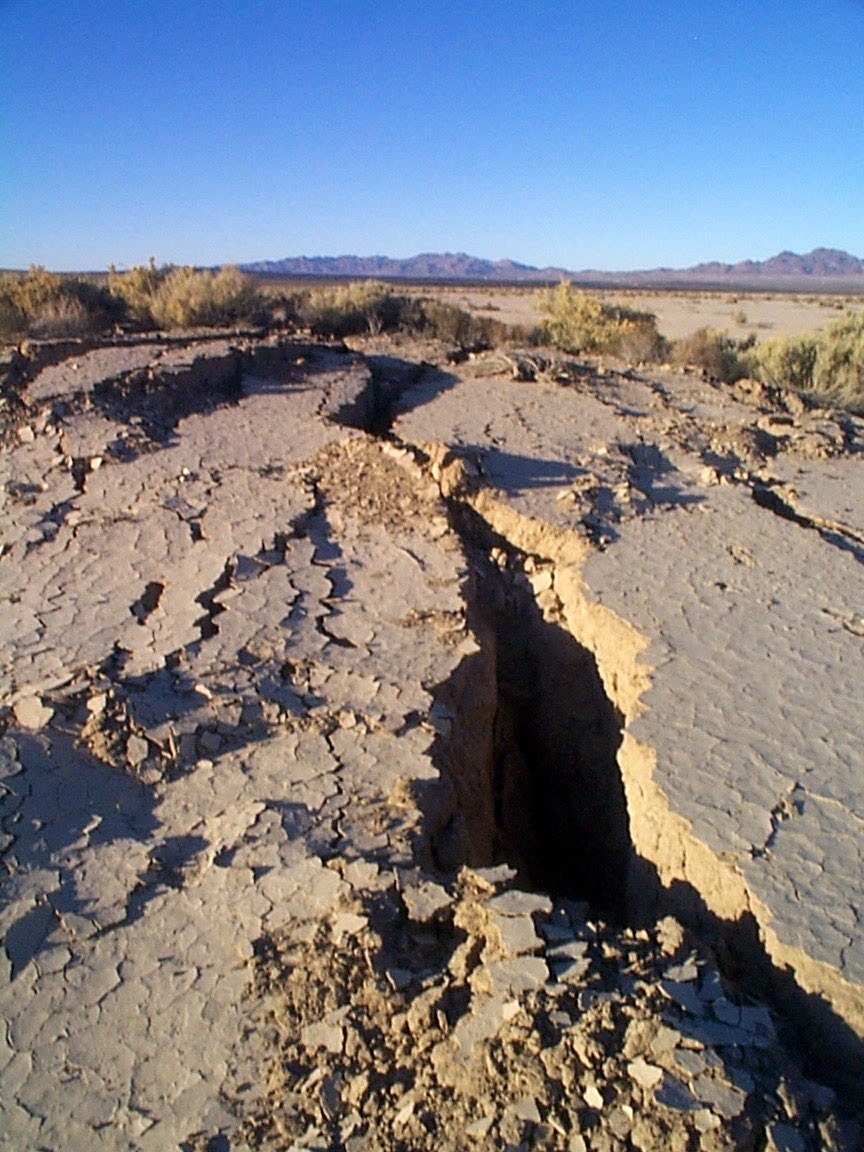

1992. aastal  California  (USA) maavärinal tekkis ligi 70 km
pikkune murrang.  Maakoore osad nihkusid üksteisest
eemale mõne
s kohas 5,5 m ja vertikaal
selt 1,8 m.

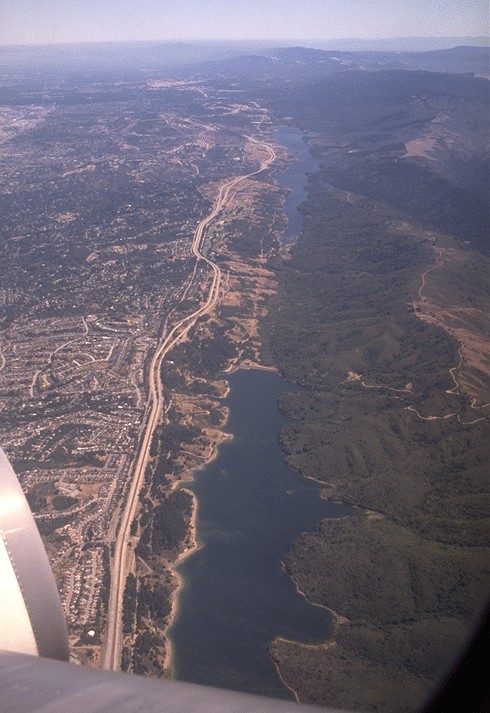

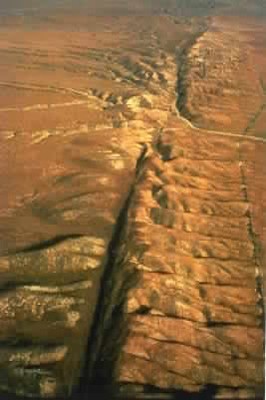

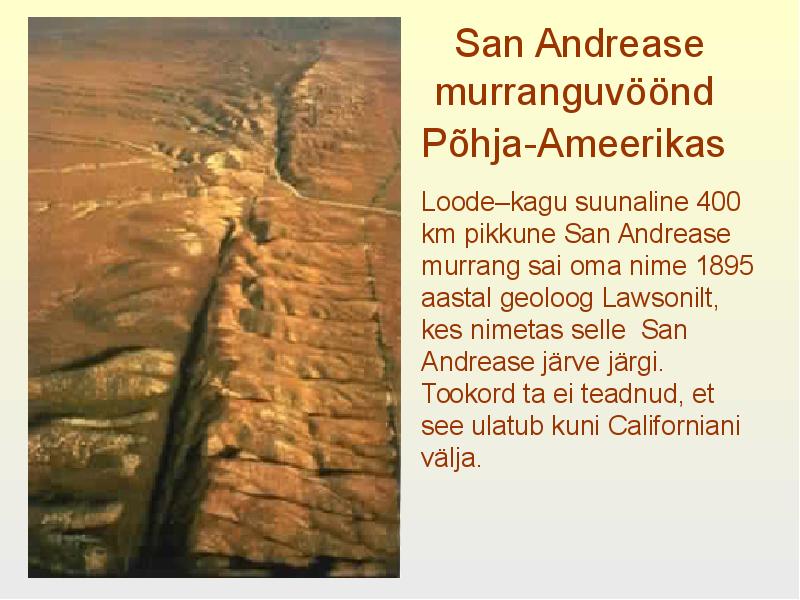

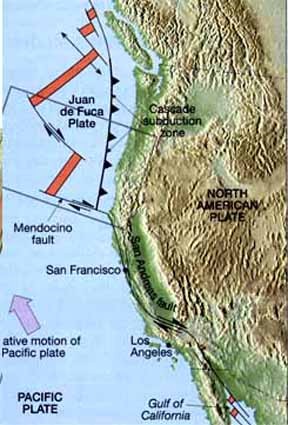

San  Andrease
murranguvöönd
Põhja-Ameerikas
Loode–kagu  suunaline  400
km pikkune San Andrease
murrang sai oma nime 1895
aastal geoloog Lawsonilt,
kes nimetas sel e  San
Andrease järve järgi.
Tookord ta ei  teadnud , et
see ulatub kuni Californiani
välja.

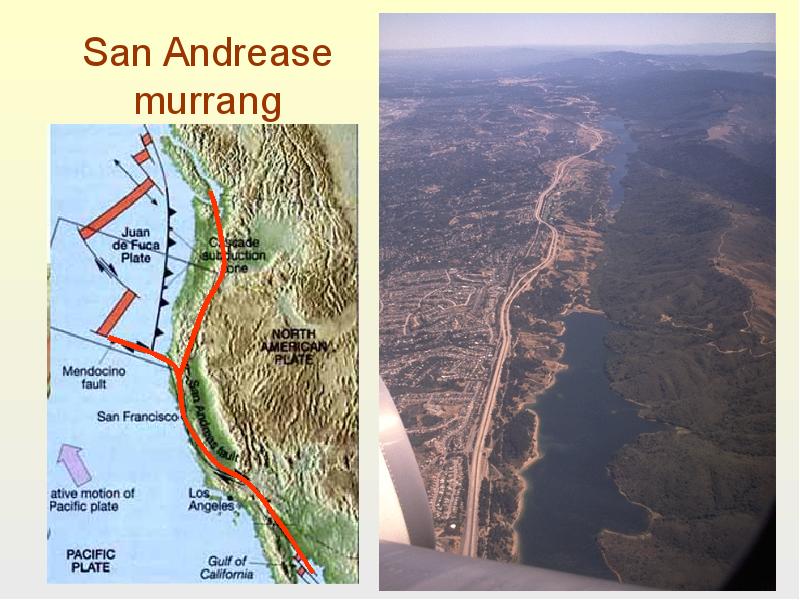

San Andrease
murrang

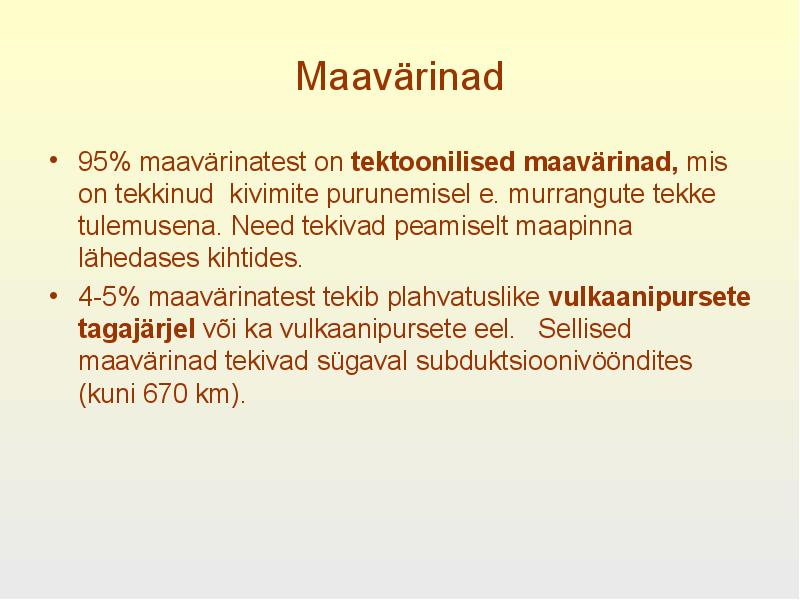

Maavärinad
• 95% maavärinatest on tektoonilised maavärinad, mis
on tekkinud  kivimite purunemisel e. murrangute tekke
tulemusena. Need tekivad peamiselt maapinna
lähedases kihtides.
• 4-5% maavärinatest tekib plahvatuslike  vulkaanipursete
tagajärjel või ka vulkaanipursete eel.   Sel ised
maavärinad tekivad sügaval subduktsioonivööndites
(kuni 670 km).

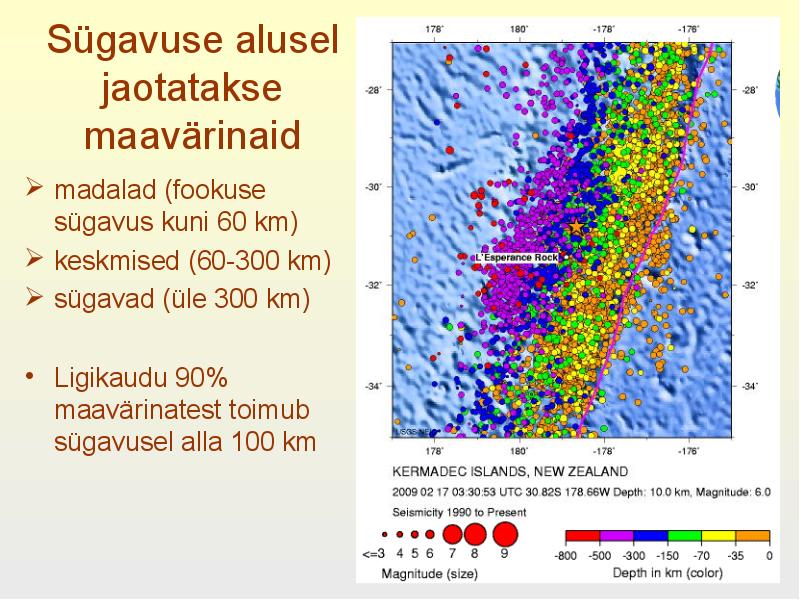

Sügavuse alusel
jaotatakse
maavärinaid
 madalad (fookuse
sügavus kuni 60 km)
 keskmised (60-300 km)
 sügavad (üle 300 km)
• Ligikaudu 90%
maavärinatest toimub
sügavusel al a 100 km

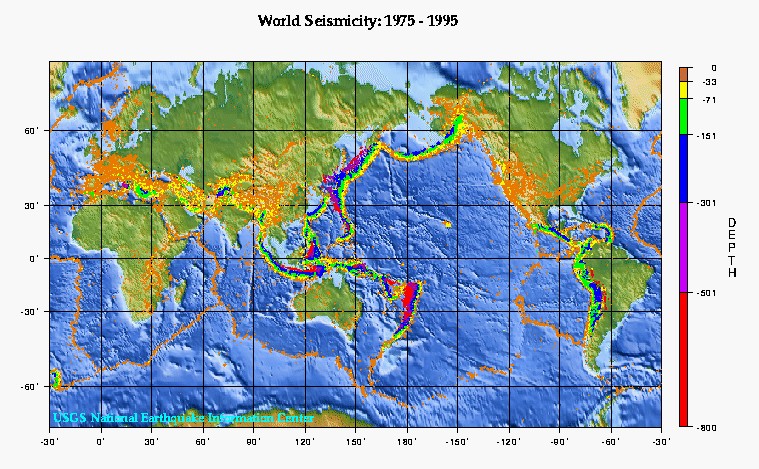

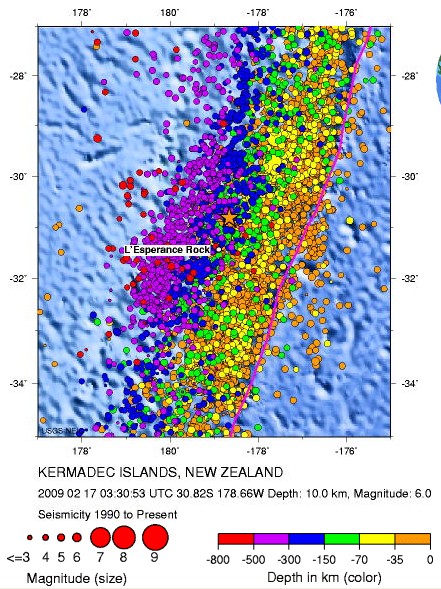

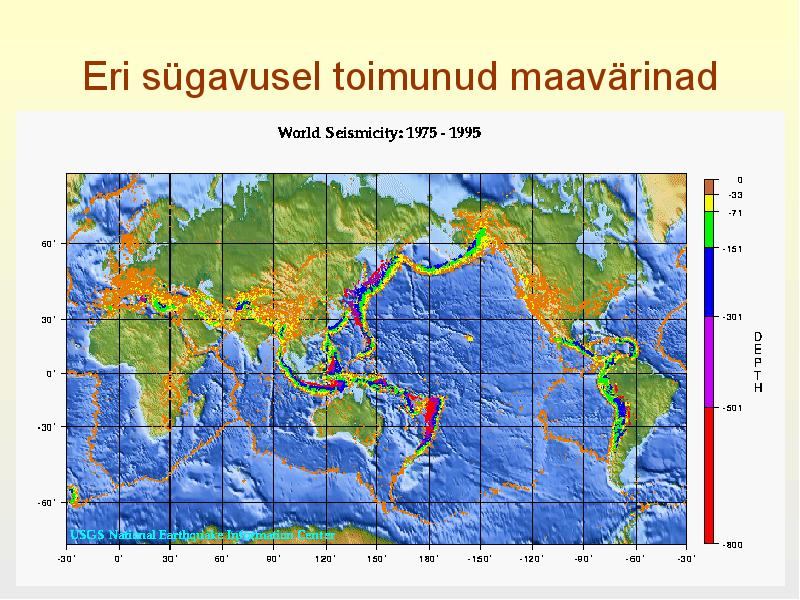

Eri sügavusel toimunud maavärinad

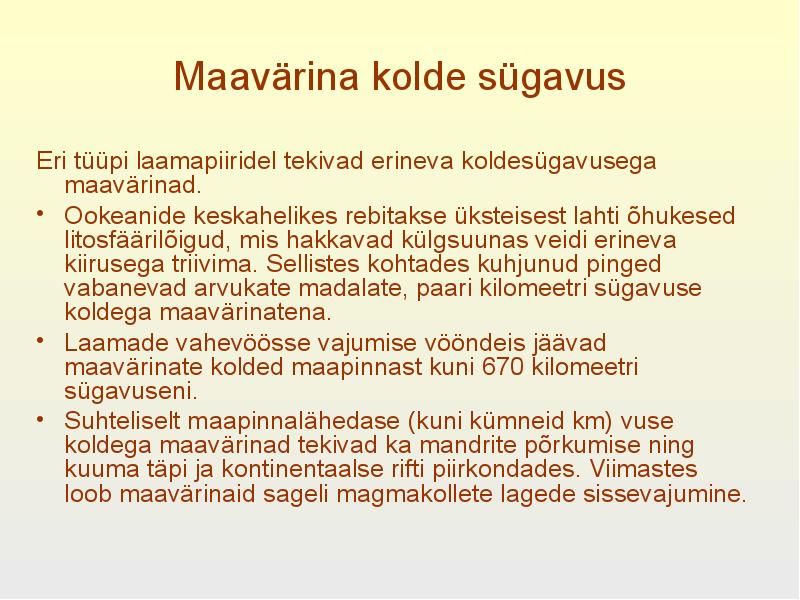

Maavärina kolde sügavus
Eri tüüpi laamapiiridel tekivad erineva koldesügavusega
maavärinad.
• Ookeanide keskahelikes rebitakse üksteisest lahti õhukesed
litosfäärilõigud, mis hakkavad külgsuunas veidi erineva
kiirusega tri vima. Sel istes kohtades kuhjunud pinged
vabanevad arvukate madalate, paari kilomeetri sügavuse
koldega maavärinatena.
• Laamade vahevöösse vajumise vööndeis jäävad
maavärinate  kolded   maapinnast  kuni 670 kilomeetri
sügavuseni.
• Suhteliselt maapinnalähedase (kuni kümneid km) vuse
koldega maavärinad tekivad ka mandrite põrkumise ning
kuuma täpi ja kontinentaalse rifti pi rkondades. Vi mastes
loob maavärinaid sageli magmakol ete lagede sissevajumine.

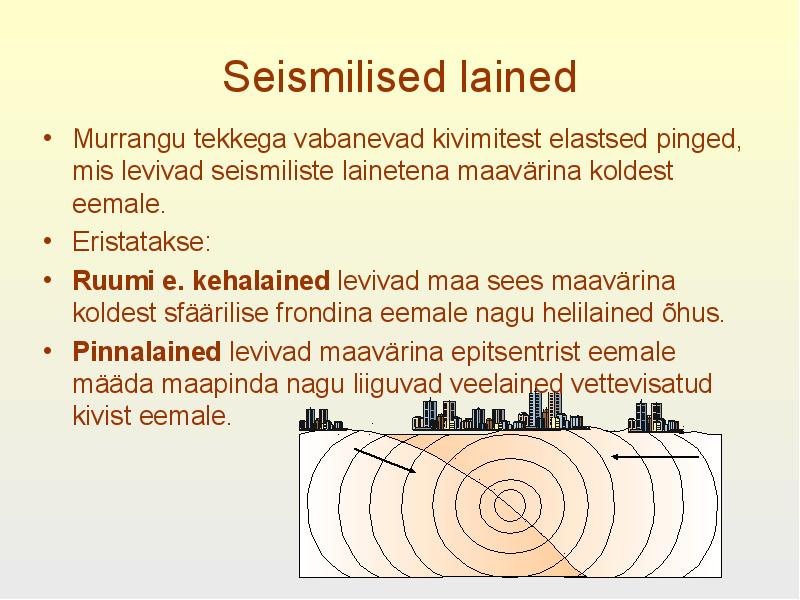

Seismilised lained
• Murrangu tekkega vabanevad  kivimitest  elastsed pinged,
mis levivad seismiliste lainetena maavärina koldest
eemale.
• Eristatakse:
• Ruumi e.  kehalained  levivad maa sees maavärina
koldest sfäärilise frondina eemale nagu helilained õhus.
•  Pinnalained  levivad maavärina epitsentrist eemale
määda maapinda nagu li guvad veelained vettevisatud
kivist eemale.

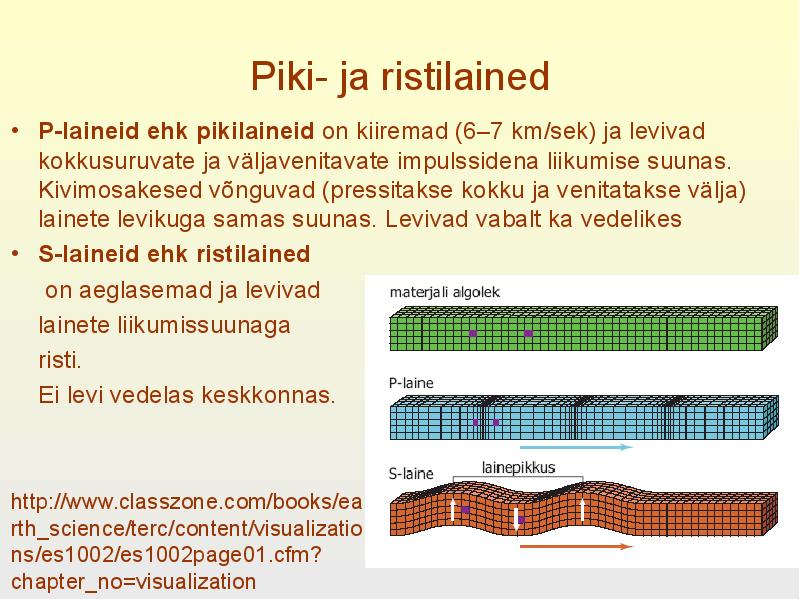

Piki- ja ristilained
• P- laineid  ehk pikilaineid on ki remad (6–7 km/sek) ja levivad
kokkusuruvate ja väljavenitavate impulssidena li kumise suunas.
Kivimosakesed võnguvad ( pressitakse  kokku ja venitatakse välja)
lainete levikuga samas suunas. Levivad vabalt ka  vedelikes
• S-laineid ehk ristilained
 on aeglasemad ja levivad
lainete li kumissuunaga
risti.
Ei levi vedelas keskkonnas.

http://www.classzone.com/books/ea
rth_science/terc/content/visualizatio
ns/es1002/es1002p  age01.cfm?

chapter_no=visualization

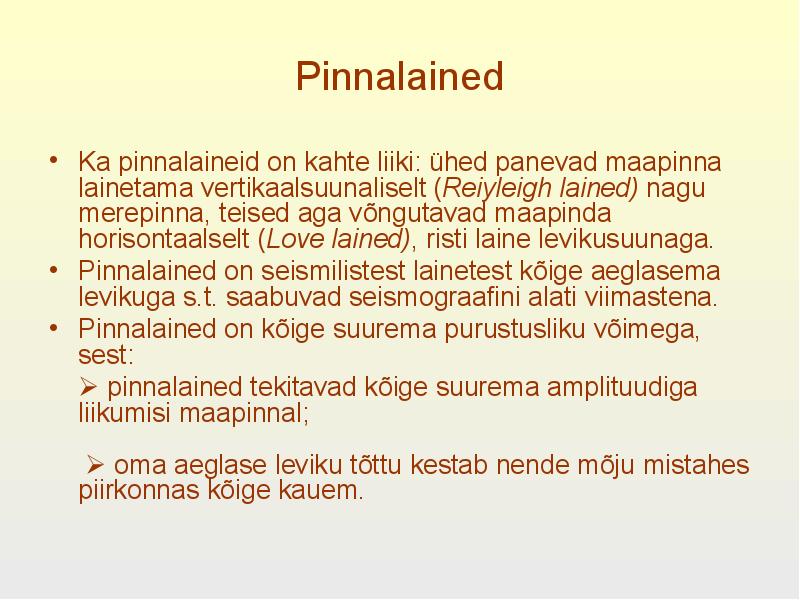

Pinnalained
• Ka pinnalaineid on kahte li ki: ühed panevad maapinna
lainetama vertikaalsuunaliselt (Reiyleigh lained) nagu
merepinna , teised aga võngutavad maapinda
horisontaalselt  (Love lained), risti laine levikusuunaga.
• Pinnalained on seismilistest lainetest kõige aeglasema
levikuga s.t. saabuvad seismograafini alati vi mastena.
• Pinnalained on kõige suurema purustusliku võimega,
sest:
 pinnalained tekitavad kõige suurema amplituudiga
li kumisi maapinnal;
  oma  aeglase  leviku tõttu kestab nende mõju mistahes
pi rkonnas kõige kauem.

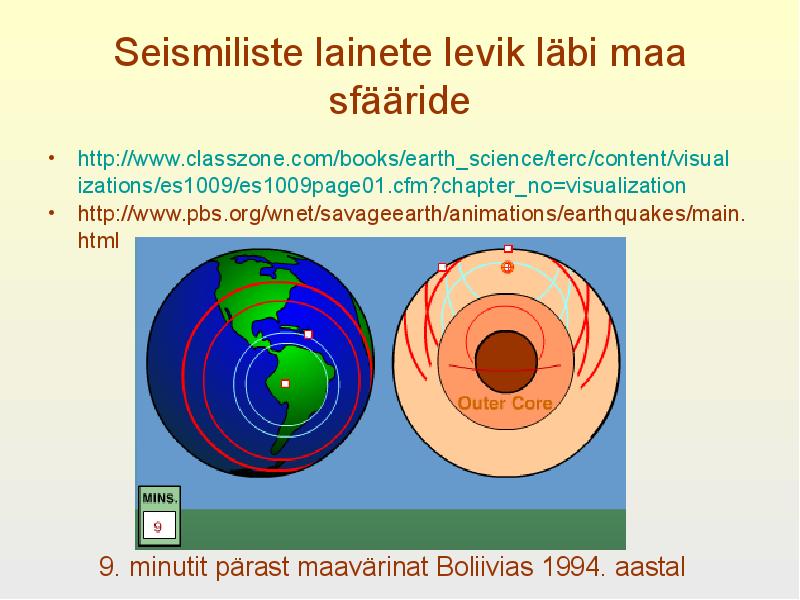

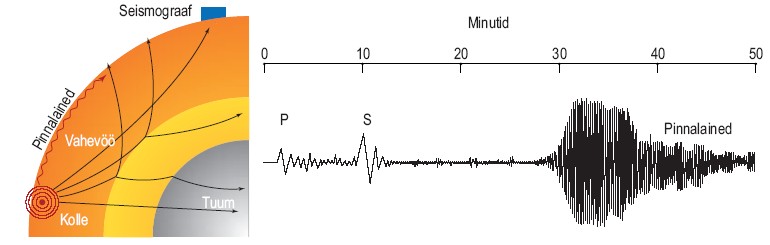

Seismiliste lainete levik läbi maa
sfääride
•  http://www.classzone.com/books/earth_science/terc/content/visual
izations/es1009/es1009page01.cfm?chapter_no=visualization
•  http://www.pbs.org/wnet/savageearth/animations/earthquakes/main .
html

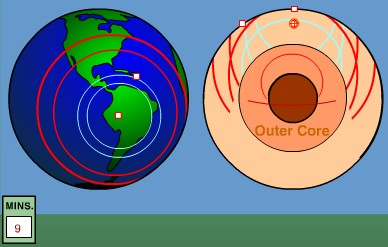

9. minutit pärast maavärinat Boli vias 1994. aastal

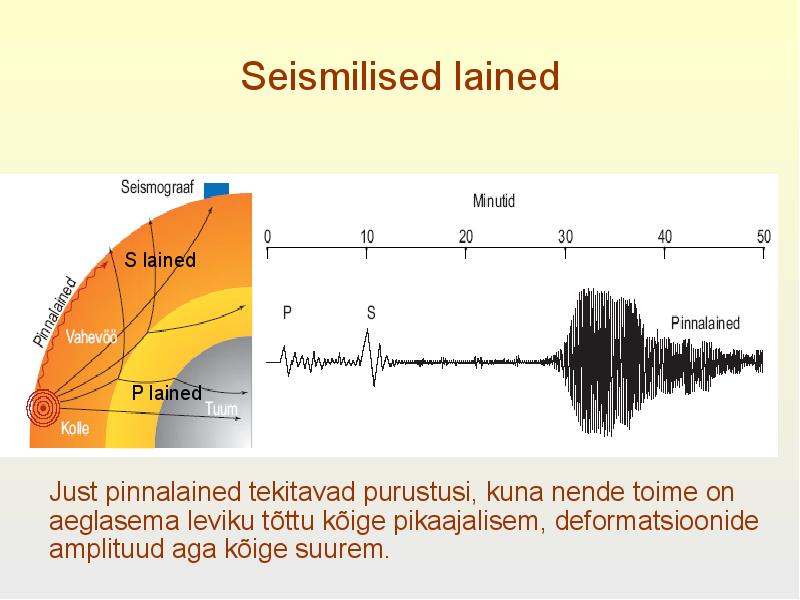

Seismilised lained
S lained
P lained
Just pinnalained tekitavad purustusi, kuna nende toime on
aeglasema leviku tõttu kõige pikaajalisem, deformatsioonide
amplituud aga kõige suurem.

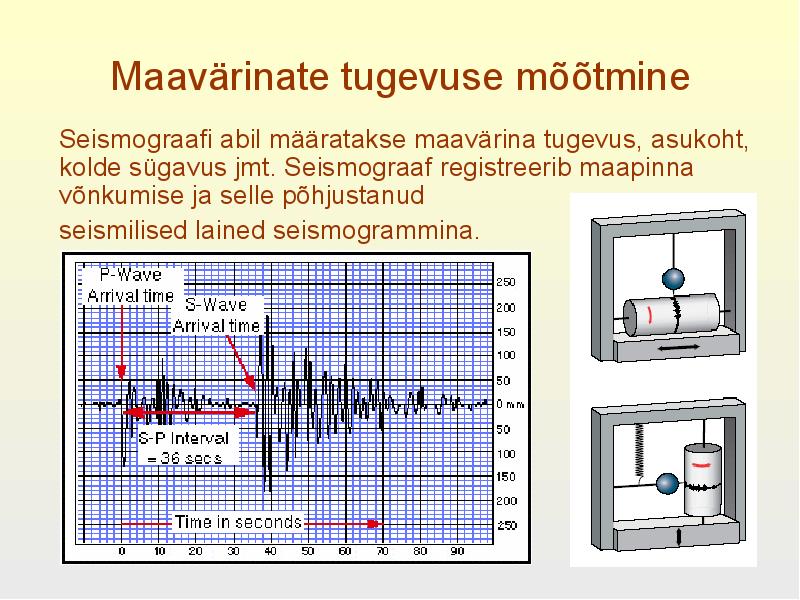

Maavärinate tugevuse mõõtmine
Seismograafi abil määratakse maavärina tugevus, asukoht,
kolde sügavus jmt.  Seismograaf  registreerib maapinna
võnkumise ja selle põhjustanud
seismilised lained seismogrammina.

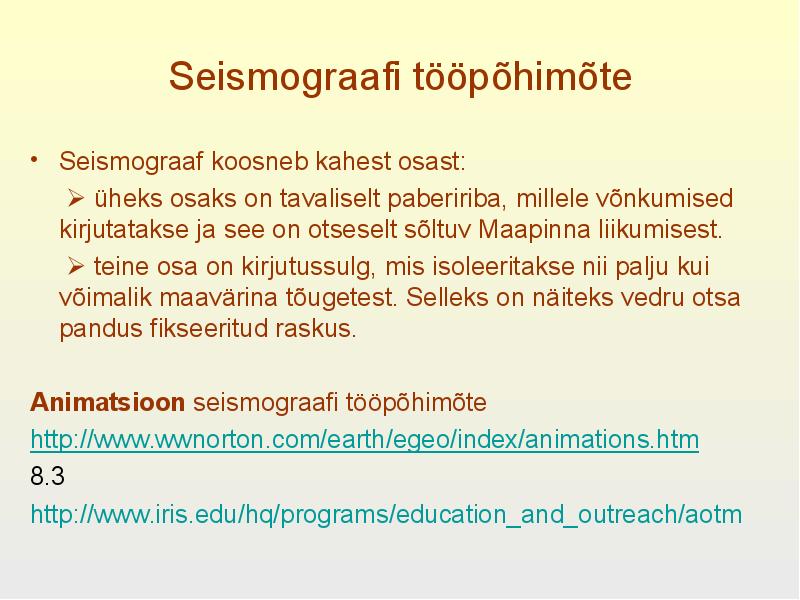

Seismograafi tööpõhimõte
• Seismograaf koosneb kahest osast:
  üheks osaks on tavaliselt pabeririba, millele  võnkumised
kirjutatakse ja see on otseselt sõltuv Maapinna li kumisest.
  teine osa on kirjutussulg, mis isoleeritakse nii palju kui
võimalik maavärina tõugetest. Selleks on näiteks vedru otsa
pandus fikseeritud raskus.
Animatsioon  seismograafi tööpõhimõte
http://www.wwnorton.com/earth/egeo/index/animations.htm
8.3
http://www.iris.edu/hq/programs/education_and_outreach/aotm

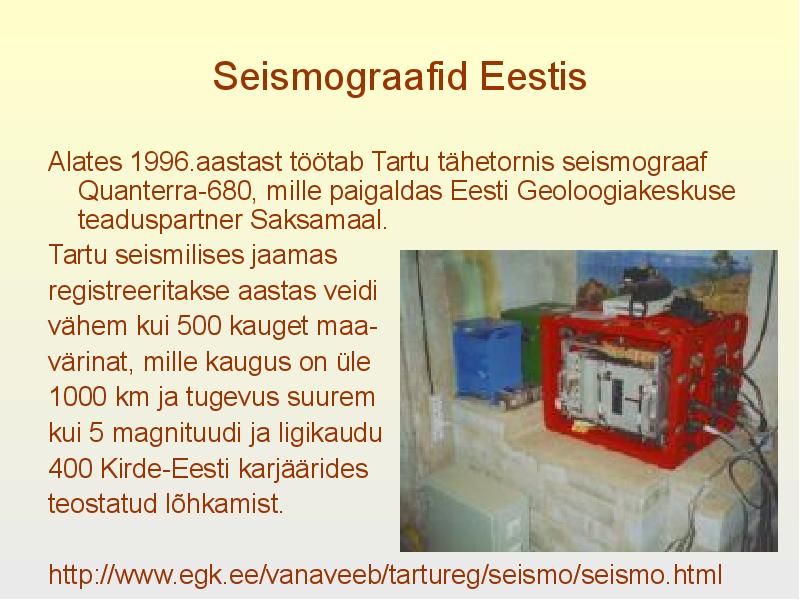

Seismograafid Eestis
Alates 1996.aastast töötab Tartu tähetornis seismograaf
Quanterra-680, mil e paigaldas Eesti Geoloogiakeskuse
teaduspartner Saksamaal.
Tartu seismilises  jaamas
registreeritakse aastas veidi
vähem kui 500 kauget maa-
värinat, mil e kaugus on üle
1000 km ja tugevus suurem
kui 5  magnituudi  ja ligikaudu
400 Kirde-Eesti karjäärides
teostatud lõhkamist.


http://www.egk.ee/vanaveeb/tartureg/seismo/seismo.html

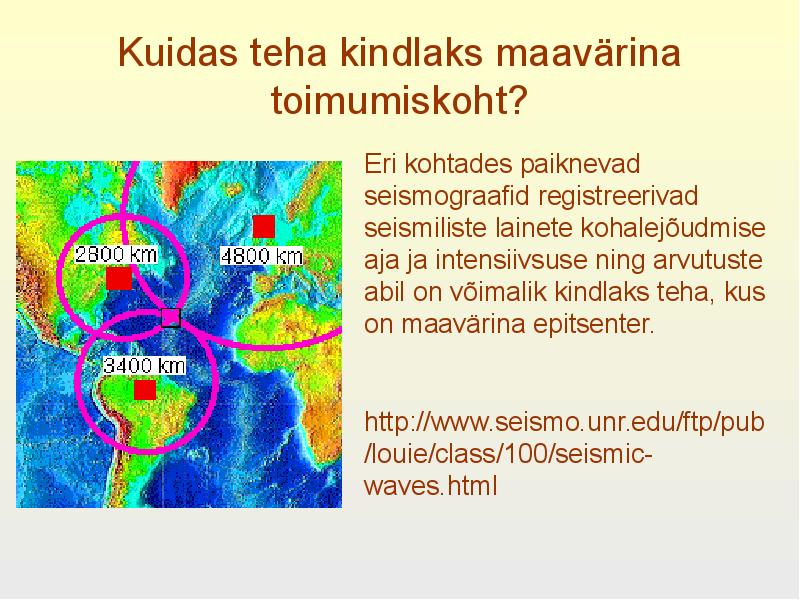

Kuidas teha kindlaks maavärina
toimumiskoht?
Eri kohtades paiknevad
seismograafid registreerivad
seismiliste lainete kohalejõudmise
aja ja intensiivsuse ning arvutuste
abil on võimalik kindlaks teha, kus
on maavärina epitsenter.
http://www.seismo.unr.edu/ftp/pub
/ louie /class/100/seismic-
waves.html

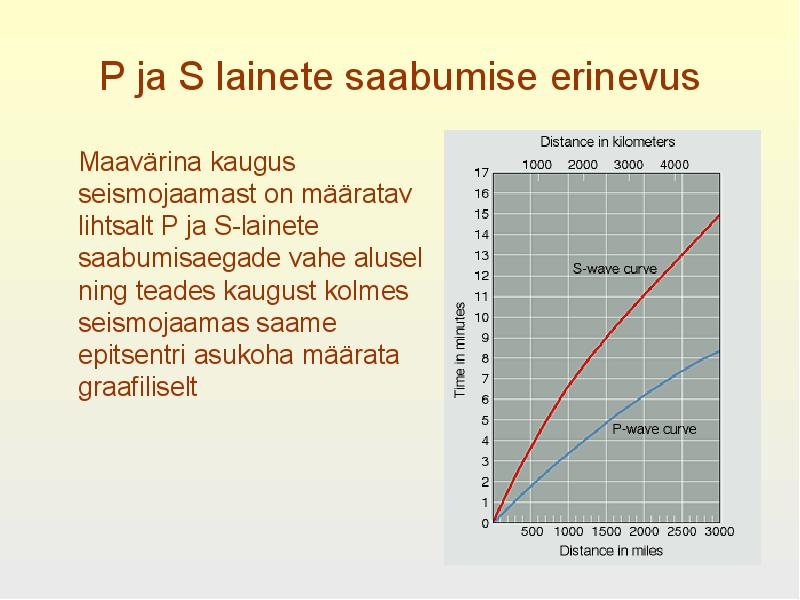

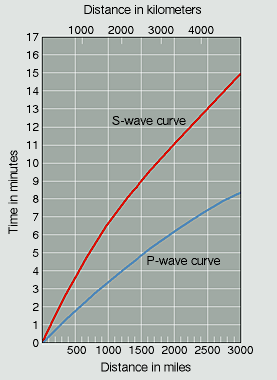

P ja S lainete saabumise erinevus
Maavärina kaugus
seismojaamast on määratav
lihtsalt P ja S-lainete
saabumisaegade vahe alusel
ning teades kaugust  kolmes
seismojaamas saame
epitsentri asukoha määrata
graafiliselt

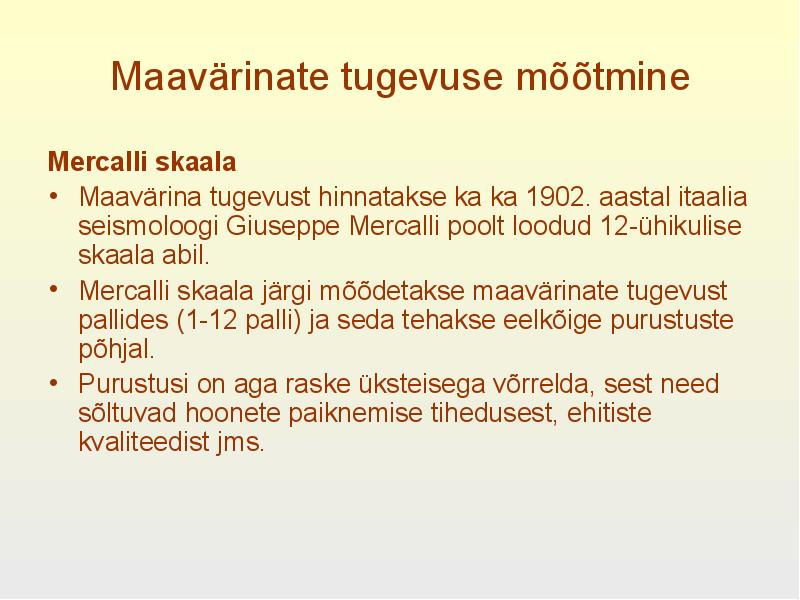

Maavärinate tugevuse mõõtmine
Mercalli  skaala
• Maavärina tugevust hinnatakse ka ka  1902 . aastal itaalia
seismoloogi Giuseppe Mercal i poolt loodud 12-ühikulise
skaala abil.
• Mercal i skaala järgi mõõdetakse maavärinate tugevust
pal ides (1-12 pal i) ja seda tehakse eelkõige purustuste
põhjal.
• Purustusi on aga raske üksteisega võrrelda, sest need
sõltuvad hoonete paiknemise tihedusest, ehitiste
kvaliteedist jms.

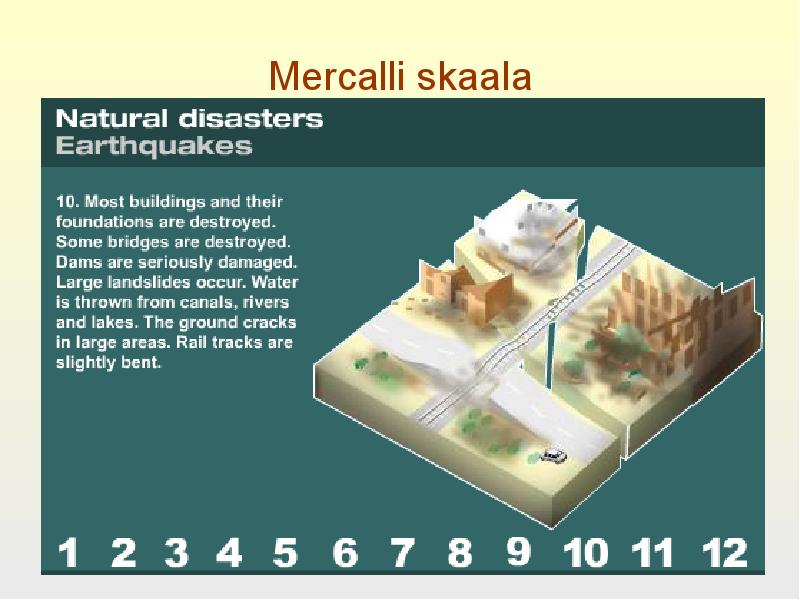

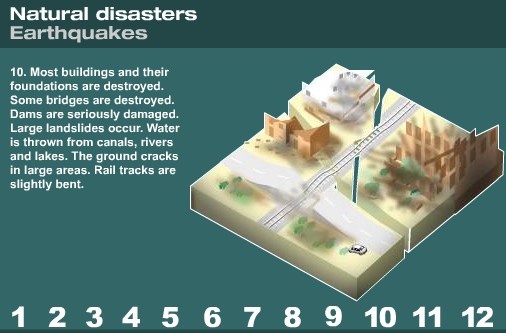

Mercalli skaala

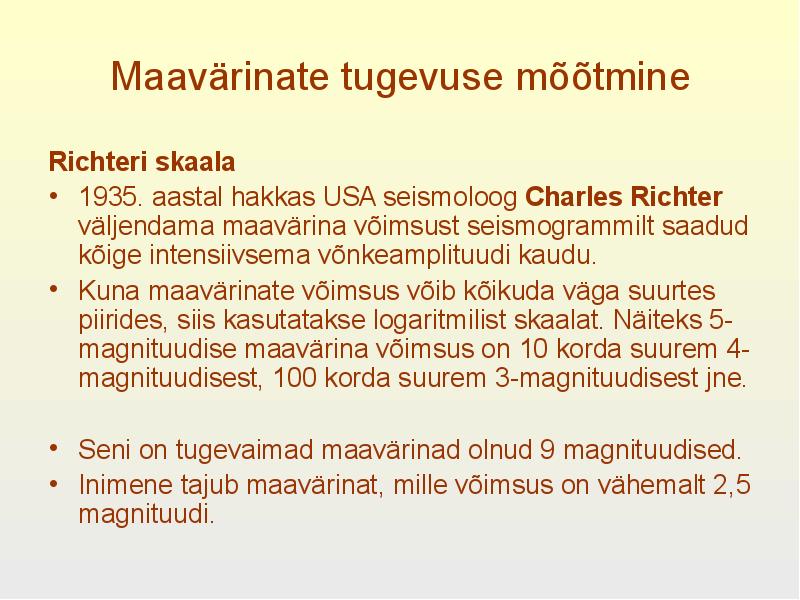

Maavärinate tugevuse mõõtmine
Richteri skaala
• 1935. aastal hakkas USA seismoloog Charles  Richter
väljendama maavärina võimsust seismogrammilt saadud
kõige intensiivsema võnkeamplituudi kaudu.
• Kuna maavärinate võimsus võib kõikuda väga suurtes
pi rides, siis kasutatakse logaritmilist skaalat. Näiteks 5-
magnituudise maavärina võimsus on 10 korda suurem 4-
magnituudisest, 100 korda suurem 3-magnituudisest jne.
• Seni on tugevaimad maavärinad olnud 9 magnituudised.
• Inimene  tajub  maavärinat, mil e võimsus on vähemalt 2,5
magnituudi.

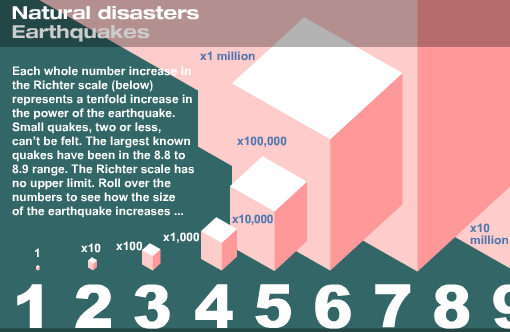

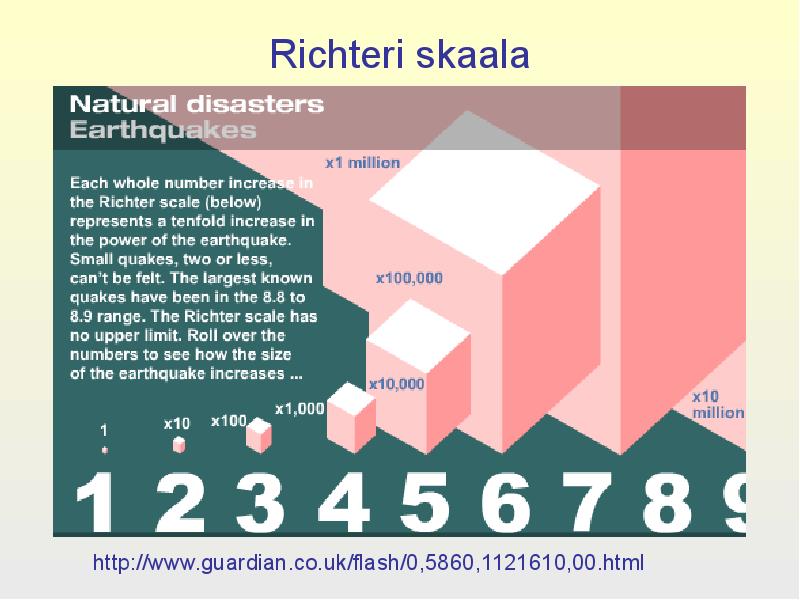

Richteri skaala
http://www.g uardian.co.uk/flash/0,5860,11
21610,00.html

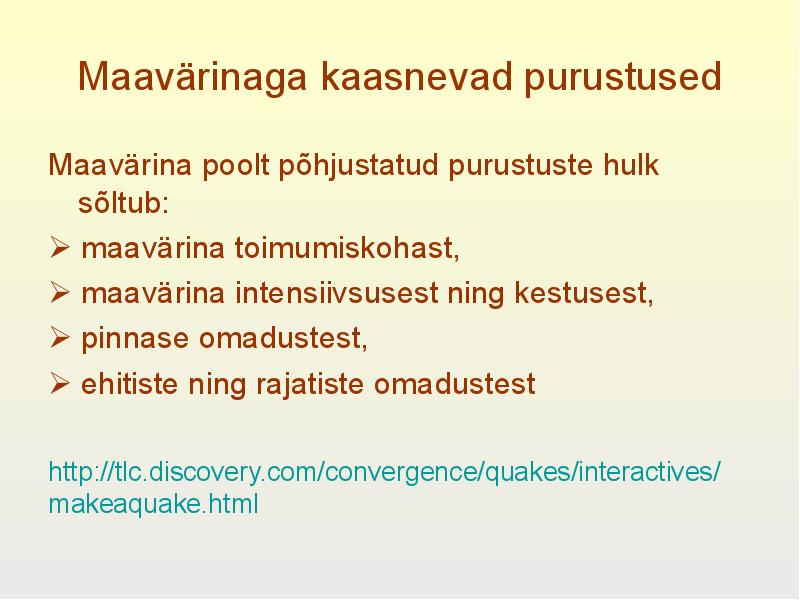

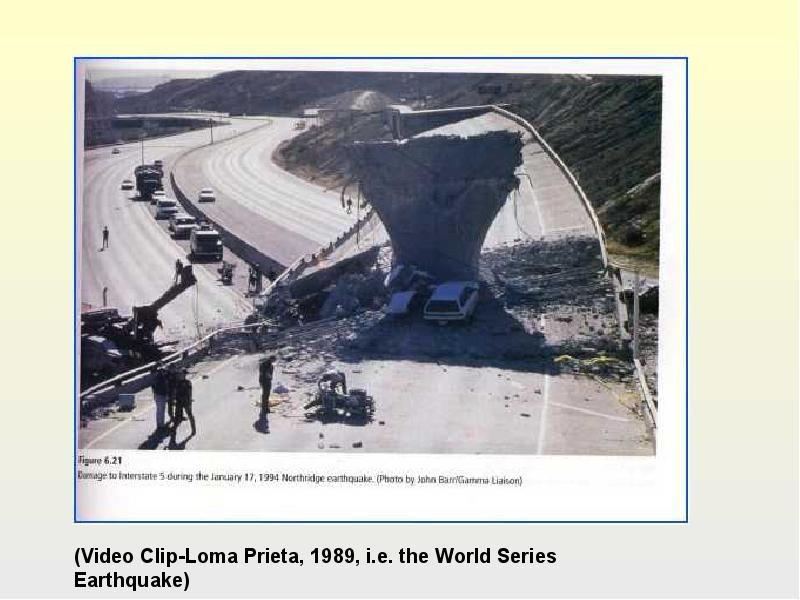

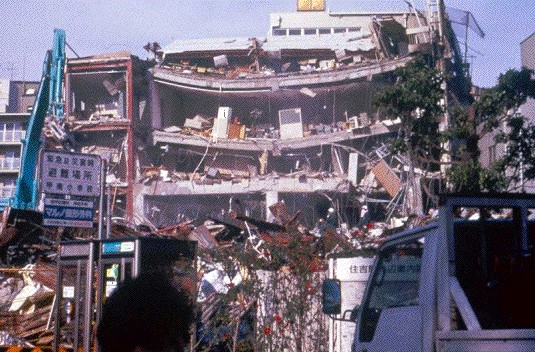

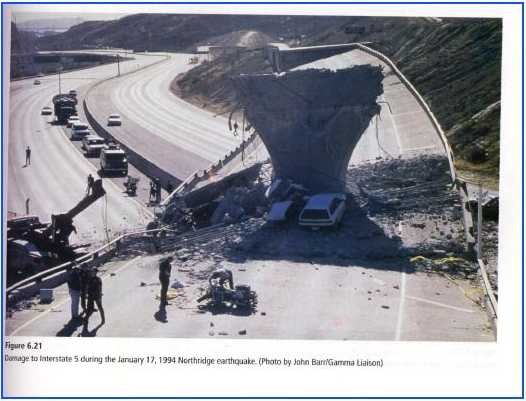

Maavärinaga  kaasnevad purustused
Maavärina poolt põhjustatud purustuste hulk
sõltub:
 maavärina toimumiskohast,
 maavärina intensiivsusest ning kestusest,
 pinnase omadustest,
 ehitiste ning rajatiste omadustest
http://tlc.discovery.com/convergence/quakes/interactives/
makeaquake.html

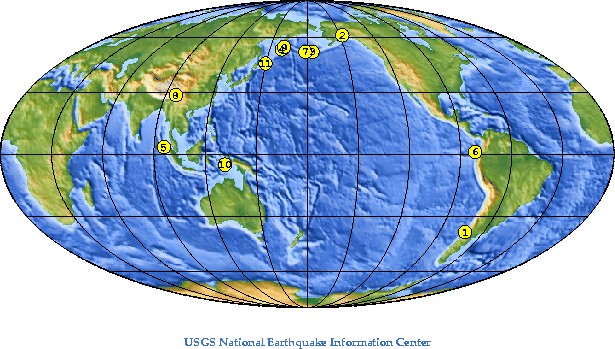

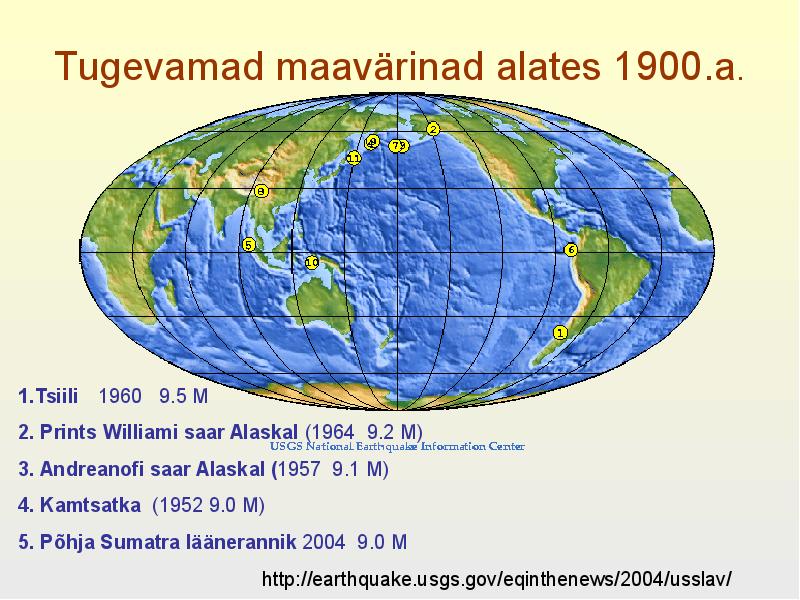

Tugevamad maavärinad alates 1900.a.
1.Tsiili 1960   9.5 M
2. Prints Williami saar Alaskal (1964  9.2 M)
3. Andreanofi saar Alaskal (1957  9.1 M)
4.  Kamtsatka   (1952 9.0 M)
5. Põhja Sumatra läänerannik 2004  9.0 M


http://earthquake.usgs.gov/eqinthenews/2004/usslav/

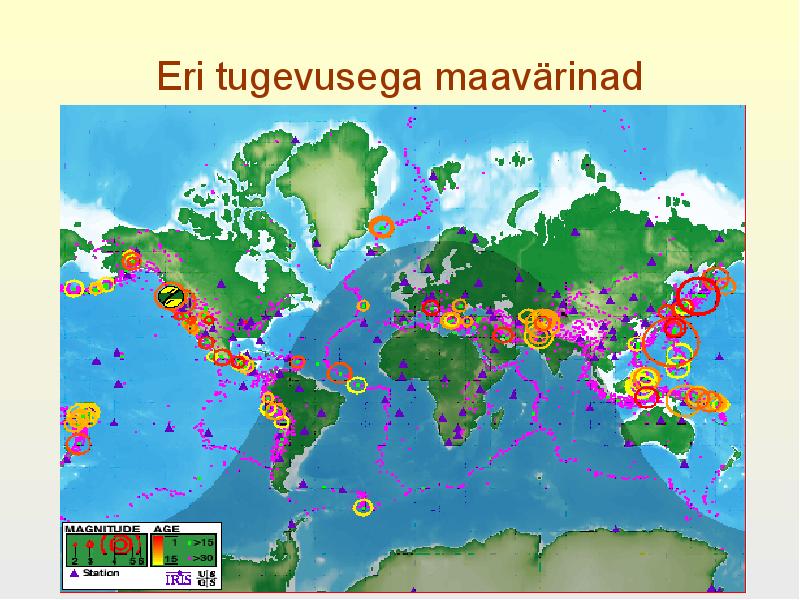

Eri tugevusega maavärinad

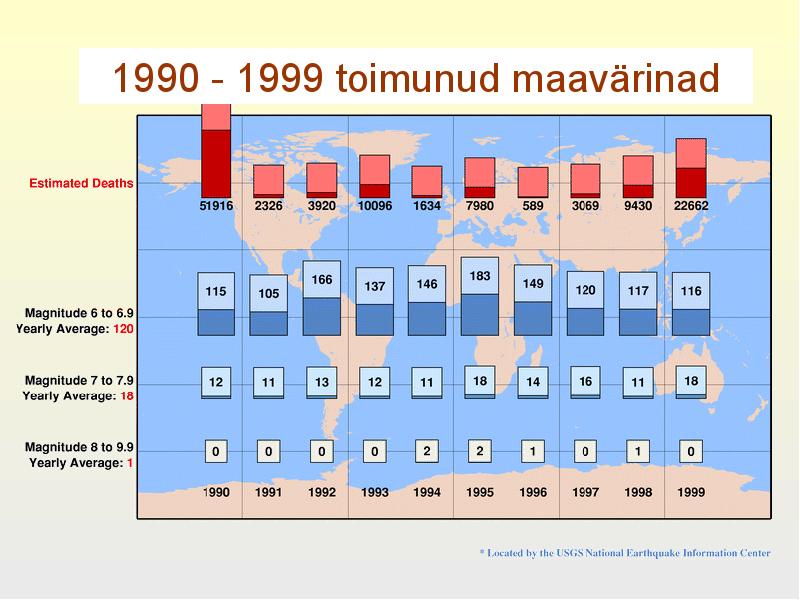

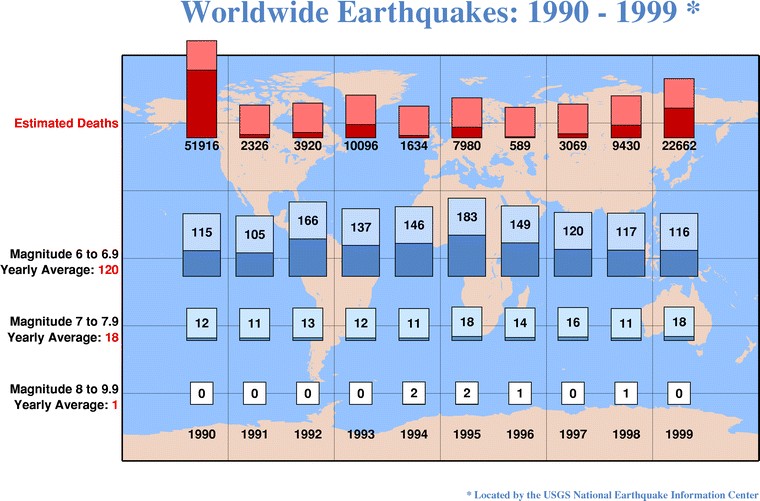

1990 - 1999 toimunud maavärinad

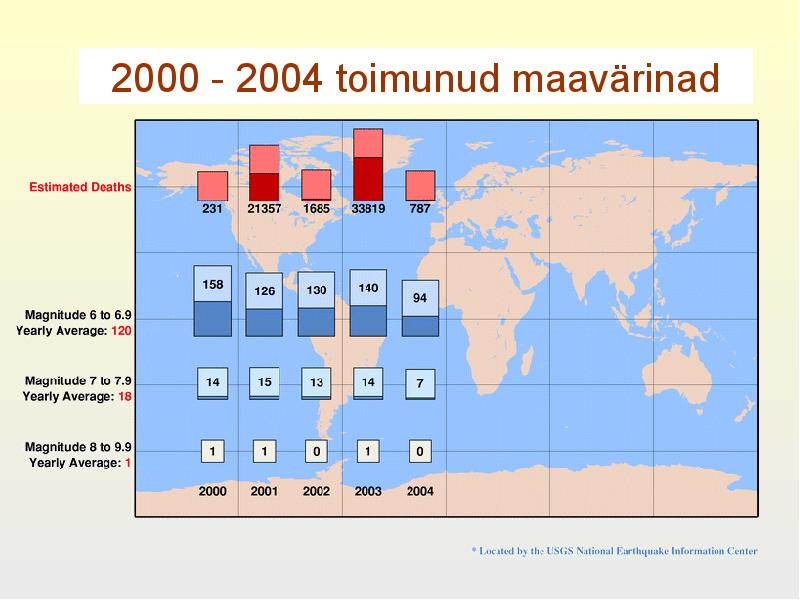

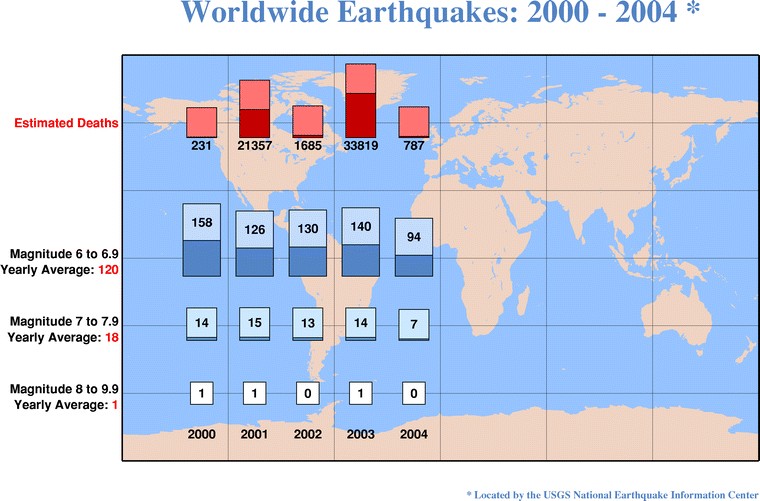

2000 - 2004 toimunud maavärinad

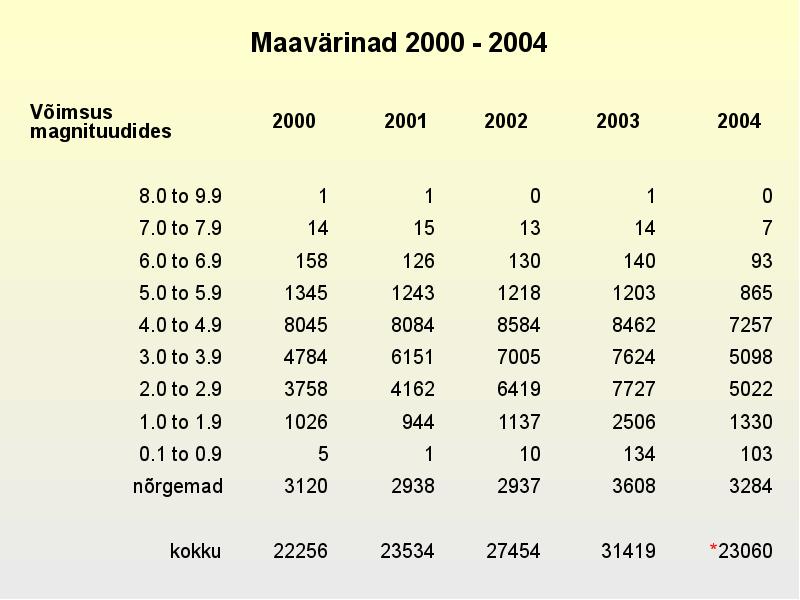

Maavärinad 2000 - 2004
Võimsus
magnituudides
      2000
       2001
      2002
       2003
        2004
8.0 to 9.9
1
1
0
1
0
7.0 to 7.9
14
15
13
14
7
6.0 to 6.9
158
126
130
140
93
5.0 to 5.9
1345
1243
1218
1203
865
4.0 to 4.9
8045
8084
8584
8462
7257
3.0 to 3.9
4784
6151
7005
7624
5098
2.0 to 2.9
3758
4162
6419
7727
5022
1.0 to 1.9
1026
944
1137
2506
1330
0.1 to 0.9
5
1
10
134
103
nõrgemad
3120
2938
2937
3608
3284
kokku
22256
23534
27454
31419
*23060


Ligikaudselt
hukkunuid
231
21357
1685
33819
787

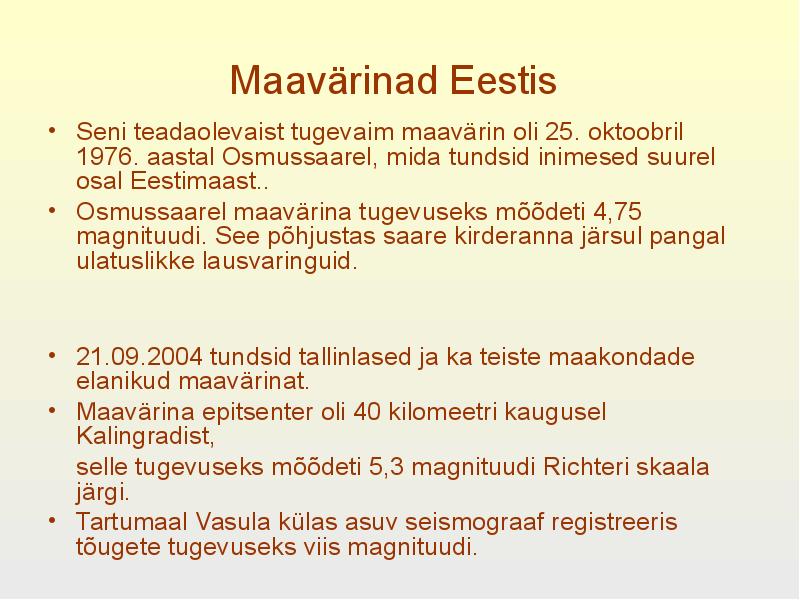

Maavärinad Eestis
• Seni teadaolevaist tugevaim maavärin oli 25. oktoobril
1976. aastal Osmussaarel, mida tundsid inimesed suurel
osal Eestimaast..
• Osmussaarel maavärina tugevuseks mõõdeti 4,75
magnituudi. See põhjustas saare kirderanna järsul pangal
ulatuslikke lausvaringuid.

• 21.09.2004 tundsid tallinlased ja ka teiste maakondade
elanikud maavärinat.
• Maavärina epitsenter oli 40 kilomeetri kaugusel
Kalingradist,
selle tugevuseks mõõdeti 5,3 magnituudi Richteri skaala
järgi.
•  Tartumaal  Vasula külas asuv seismograaf registreeris
tõugete tugevuseks viis magnituudi.

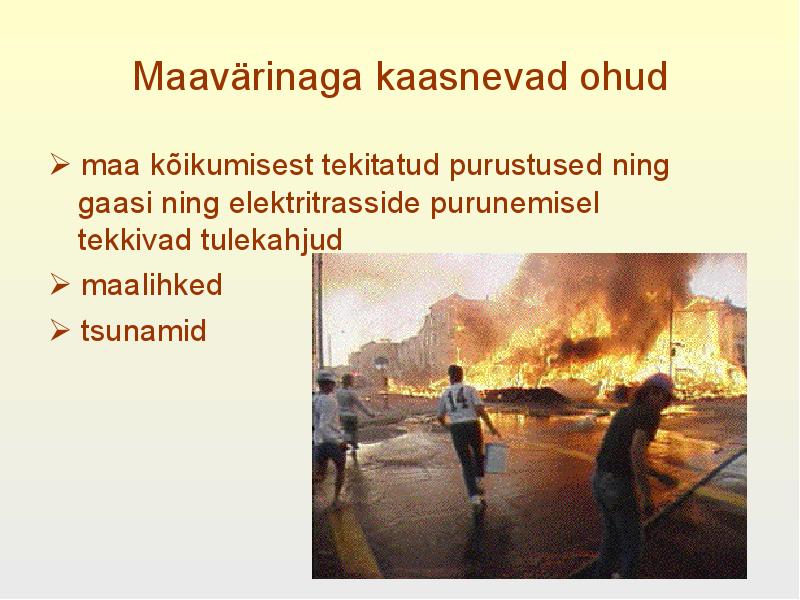

Maavärinaga kaasnevad ohud
 maa kõikumisest tekitatud purustused ning
gaasi ning elektritrasside purunemisel
tekkivad  tulekahjud
  maalihked
 tsunamid

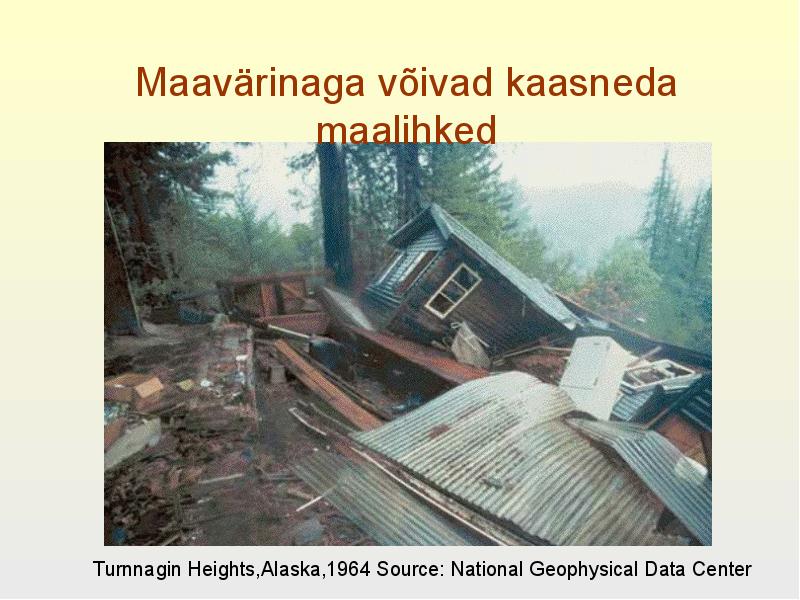

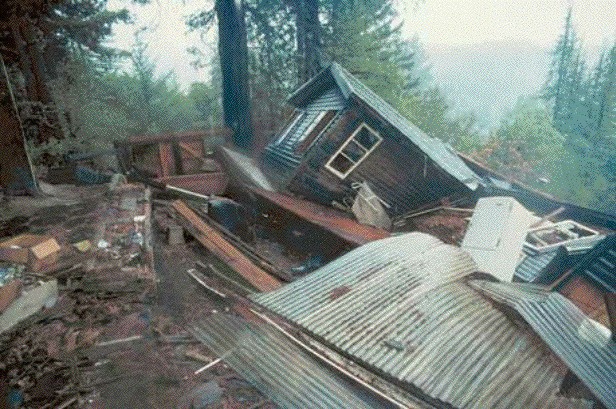

Maavärinaga võivad kaasneda
maalihked


Turnnagin Heights, Alaska ,1964 Source: National Geophysical Data Center

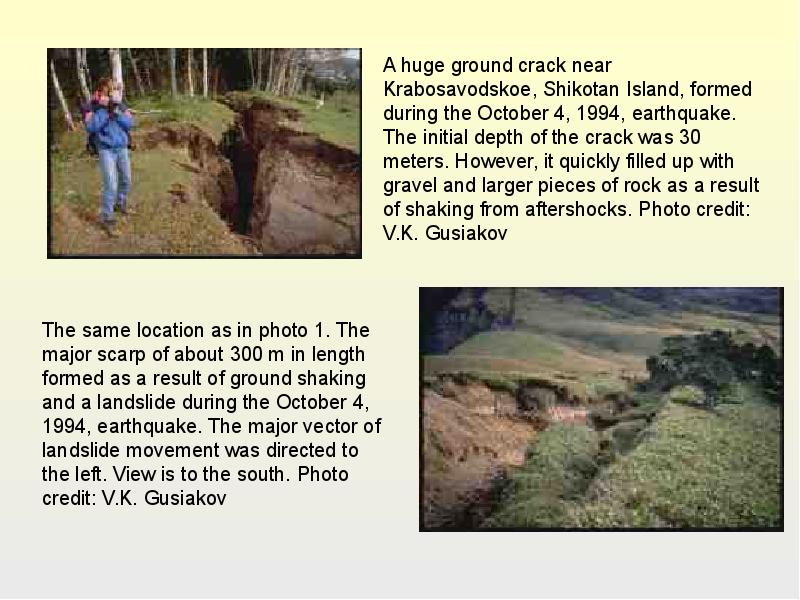

A huge ground   crack   near
Krabosavodskoe, Shikotan Island,  formed
during the October 4, 1994, earthquake.
The initial depth of the crack was 30
meters. However, it quickly filled up with
gravel and larger pieces of rock as a  result
of shaking from aftershocks.  Photo credit :
V.K. Gusiakov
The same location as in photo 1. The
major scarp of about 300 m in  length
formed as a result of ground shaking
and a landslide during the October 4,
1994, earthquake. The major vector of
landslide movement was directed to
the left . View is to the south . Photo
credit: V.K. Gusiakov

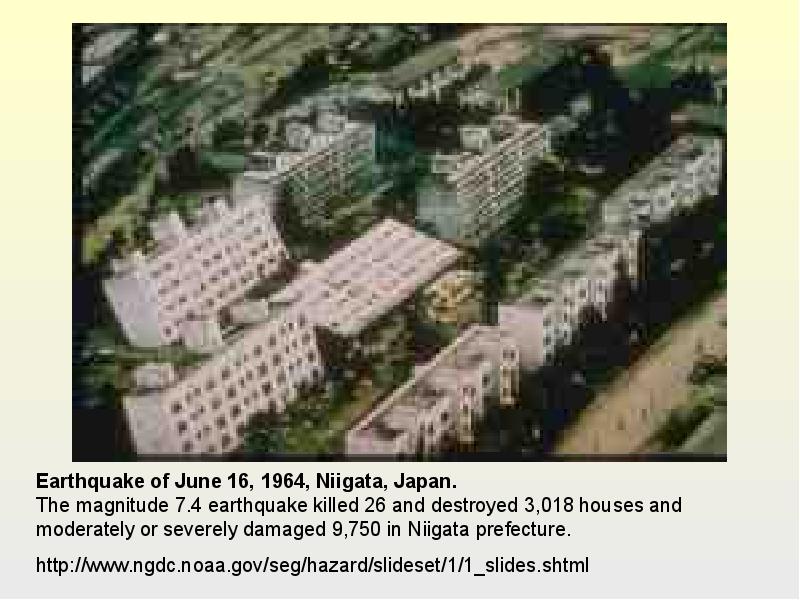

Earthquake of June 16, 1964, Niigata, Japan .
The magnitude 7.4 earthquake killed 26 and destroyed 3,018  houses and
moderately or severely damaged 9,750 in Niigata prefecture.
http://www.ngdc.no
aa.gov/seg/ hazard /slideset/1/1_sl
ides.shtml
(Video Clip-Lo  ma Prieta, 1989, i.e. the World
 Series
Earthquake)
Animatsioone maavärinate teemal
• Guardian Unlimited
http://www.guardian.co.uk/flash/0,5860,1121610,00.html
http://www.pbs.org/wnet/savageearth/animations/earthquak
es/main.html



Document Outline

• Maavärinad http://www.gi.ee/geomoodulid/ Koostanud Ülle Liiber
• Maavärina tagajärjed Islandil
• Maavärinad
• Maavärinate esinemispiirkonnad
• Maavärinate registreerimine
• Slide 6
• Mis on maavärin?
• Maavärina kolle ja epitsenter
• Kolme tüüpi murrangud
• Murrangud
• Slide 11
• San Andrease murranguvöönd Põhja-Ameerikas
• San Andrease murrang
• Slide 14
• Sügavuse alusel jaotatakse maavärinaid
• Eri sügavusel toimunud maavärinad
• Maavärina kolde sügavus
• Seismilised lained
• Piki- ja ristilained
• Pinnalained
• Seismiliste lainete levik läbi maa sfääride
• Slide 22
• Maavärinate tugevuse mõõtmine
• Seismograafi tööpõhimõte
• Seismograafid Eestis
• Kuidas teha kindlaks maavärina toimumiskoht?
• P ja S lainete saabumise erinevus
• Slide 28
• Mercalli skaala
• Slide 30
• Richteri skaala
• Maavärinaga kaasnevad purustused
• Tugevamad maavärinad alates 1900.a.
• Eri tugevusega maavärinad
• Slide 35
• Slide 36
• Slide 37
• Maavärinad Eestis
• Maavärinaga kaasnevad ohud
• Maavärinaga võivad kaasneda maalihked
• Slide 41
• Slide 42
• Slide 43
• Animatsioone maavärinate teemal
