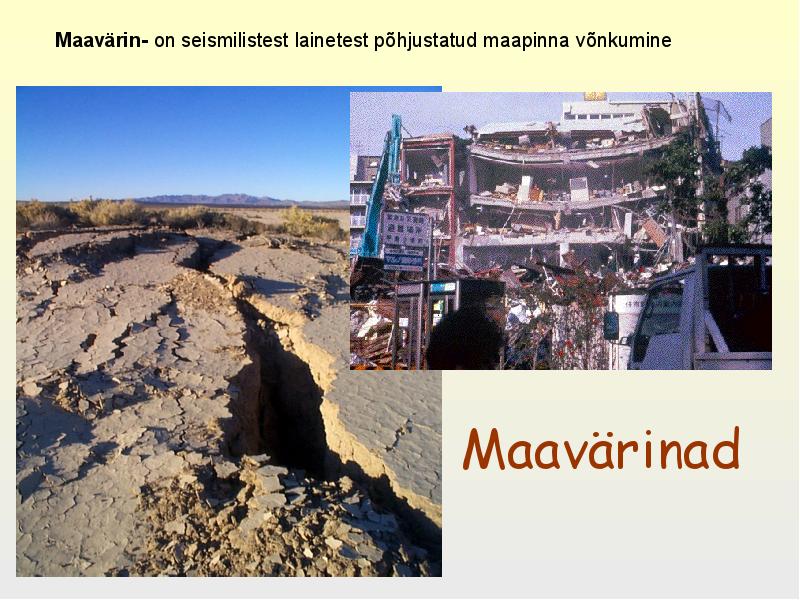

Maavarinad (0)

Maavärin - on seismilistest lainetest põhjustatud maapinna võnkumine
Maavärinad




Maigi Astok

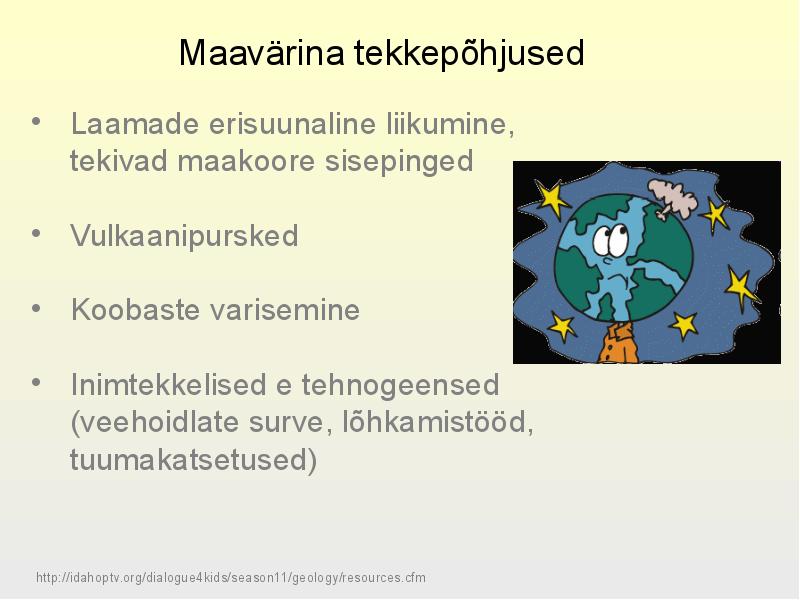

Maavärina  tekkepõhjused
• Laamade erisuunaline liikumine,
tekivad maakoore sisepinged

•  Vulkaanipursked
• Koobaste varisemine
•  Inimtekkelised  e tehnogeensed
(veehoidlate surve,  lõhkamistööd ,
tuumakatsetused)


http://idahoptv.org/dialogue4kids/season11/geology/resources.cf m

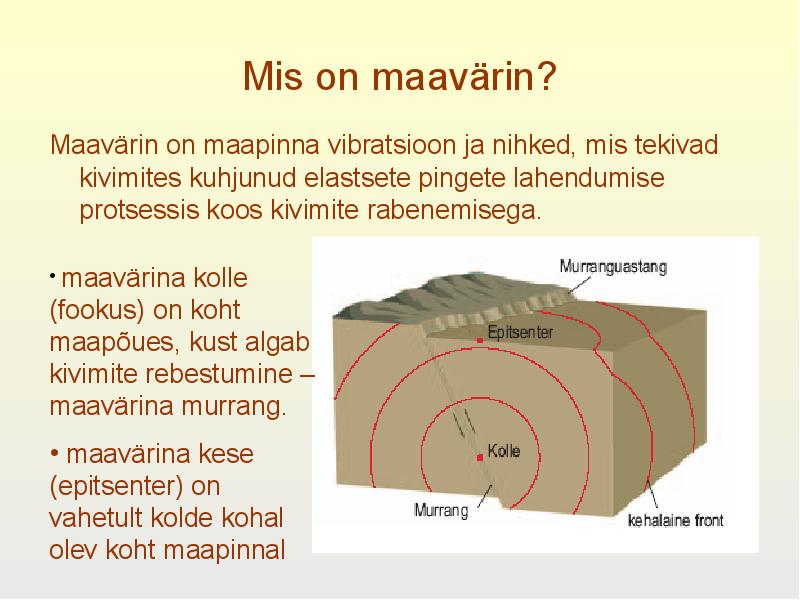

Mis on maavärin?
Maavärin on maapinna  vibratsioon  ja  nihked , mis tekivad
kivimites kuhjunud elastsete pingete lahendumise
protsessis koos kivimite rabenemisega.

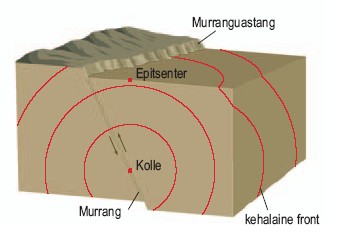

• maavärina kol e
( fookus ) on koht
maapõues, kust algab
kivimite  rebestumine  –
maavärina murrang.
• maavärina  kese
(epitsenter) on
vahetult kolde kohal
olev koht maapinnal

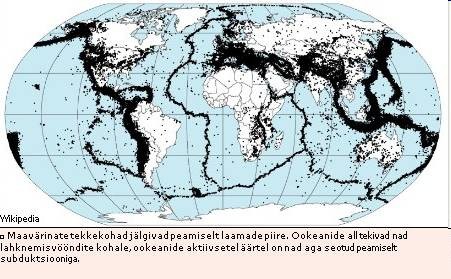

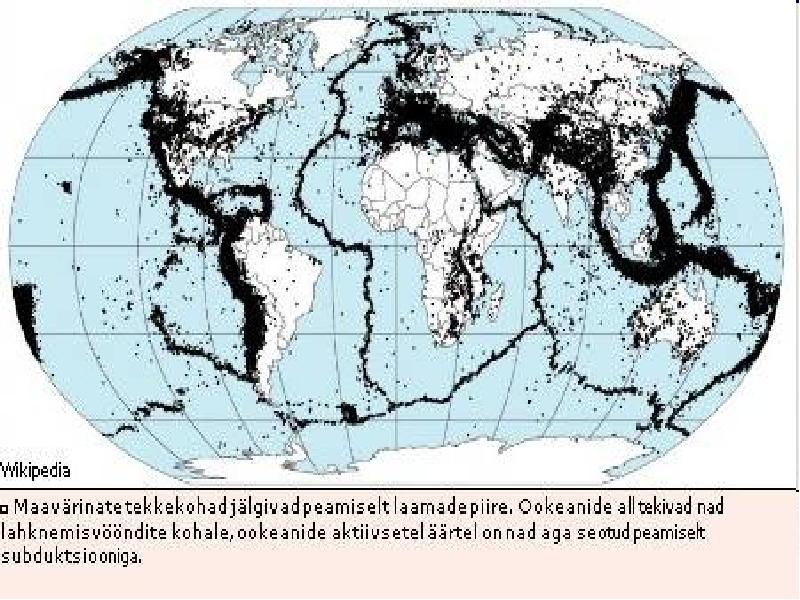

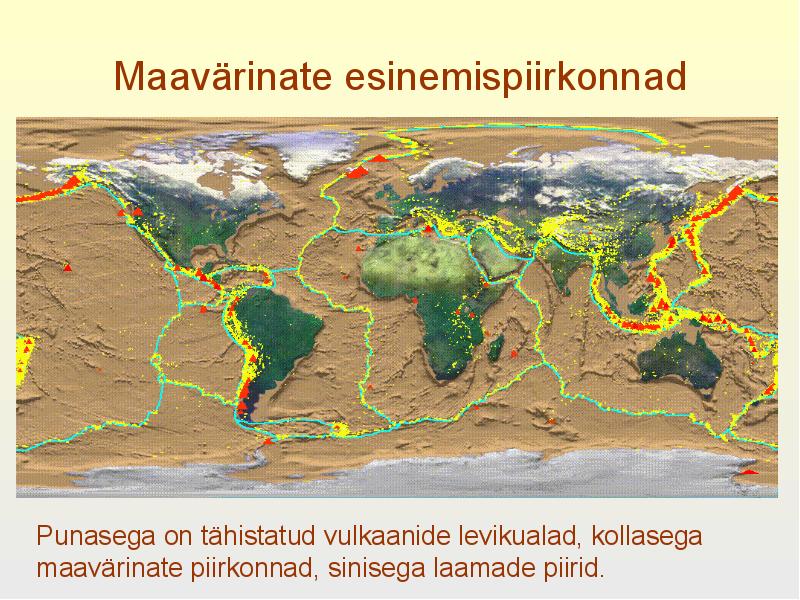

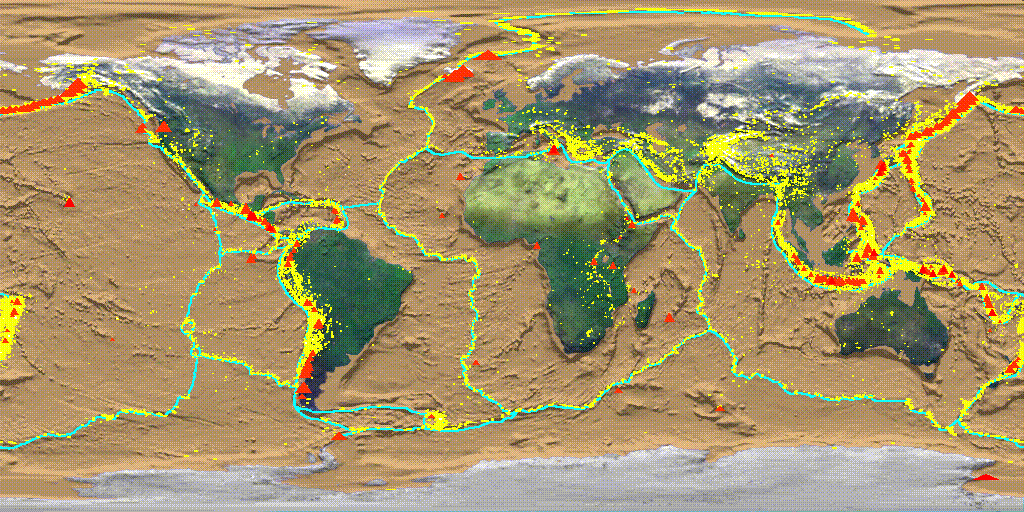

Maavärinate esinemispiirkonnad
Punasega  on tähistatud vulkaanide levikualad, kol asega


maavärinate pi rkonnad, sinisega laamade pi rid.

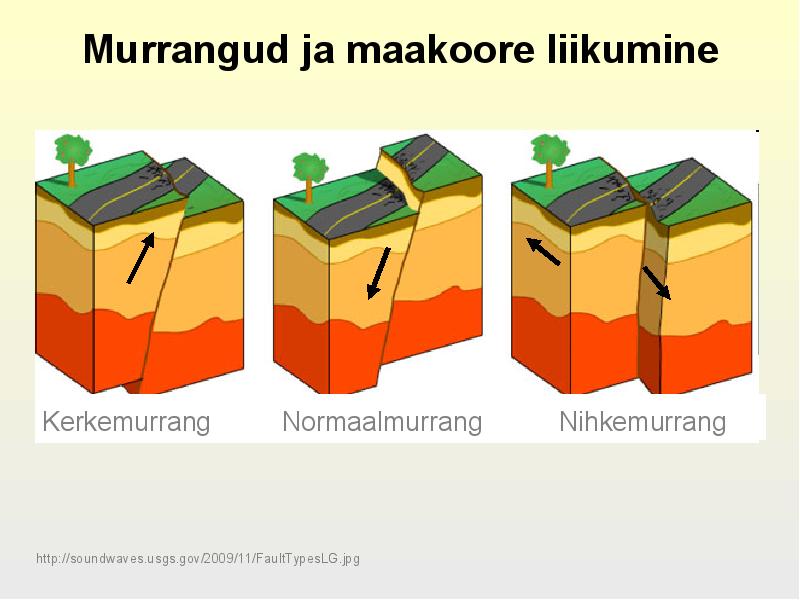

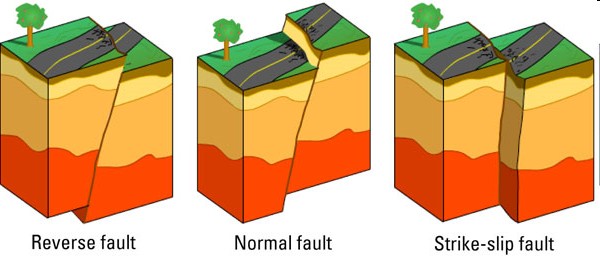

Murrangud ja maakoore liikumine
Kerkemurrang
Normaalmurrang
Nihkemurrang
http://soundwaves.usgs.gov/2 009/11/FaultTypesLG.jpg

Murrangud

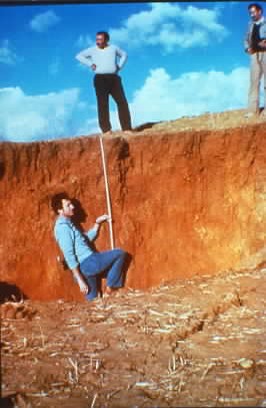

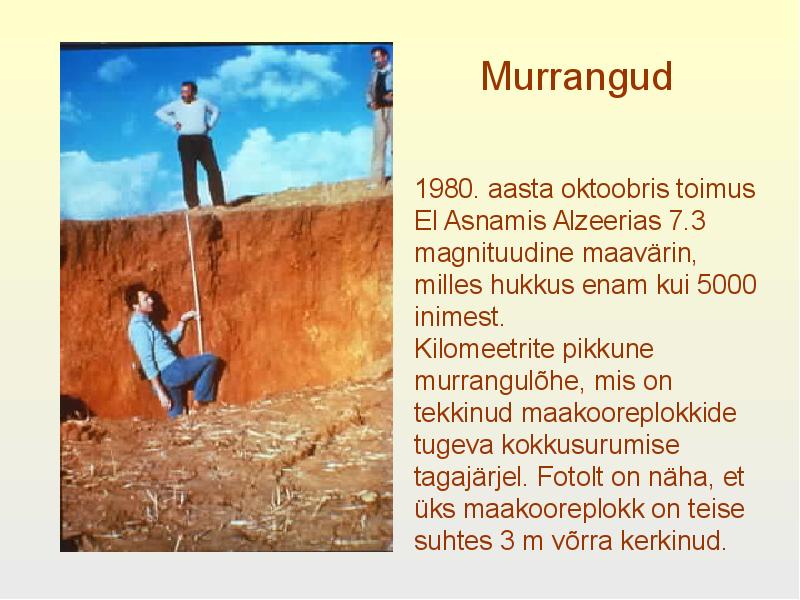

1980. aasta oktoobris toimus
El Asnamis Alzeerias 7.3
magnituudine maavärin,
mil es hukkus enam kui 5000
inimest.
Kilomeetrite pikkune
murrangulõhe, mis on
tekkinud maakooreplokkide
tugeva kokkusurumise
tagajärjel. Fotolt on näha, et
üks maakooreplokk on teise
suhtes 3 m võrra  kerkinud .


Murrangud

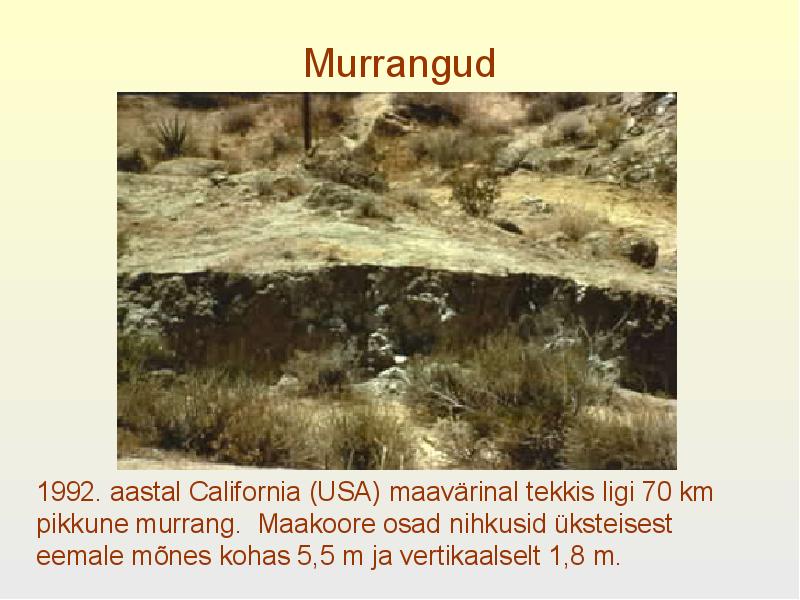

1992. aastal  California  (USA) maavärinal tekkis ligi 70 km
pikkune murrang.  Maakoore osad nihkusid üksteisest
eemale mõne
s kohas 5,5 m ja vertikaal
selt 1,8 m.

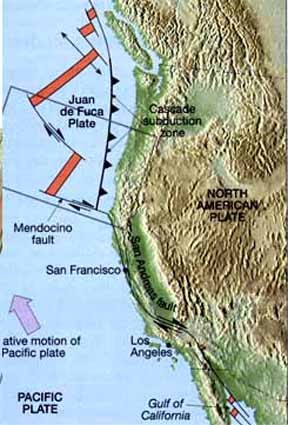

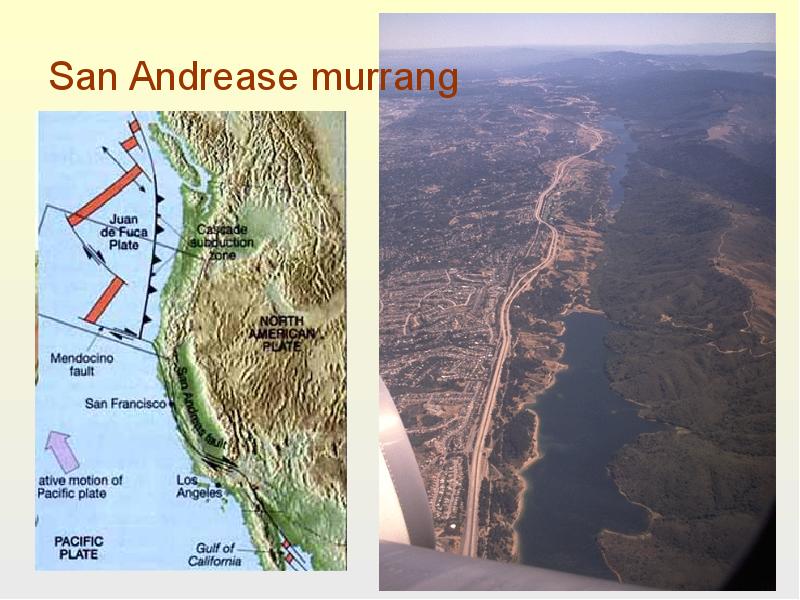

San  Andrease  murrang

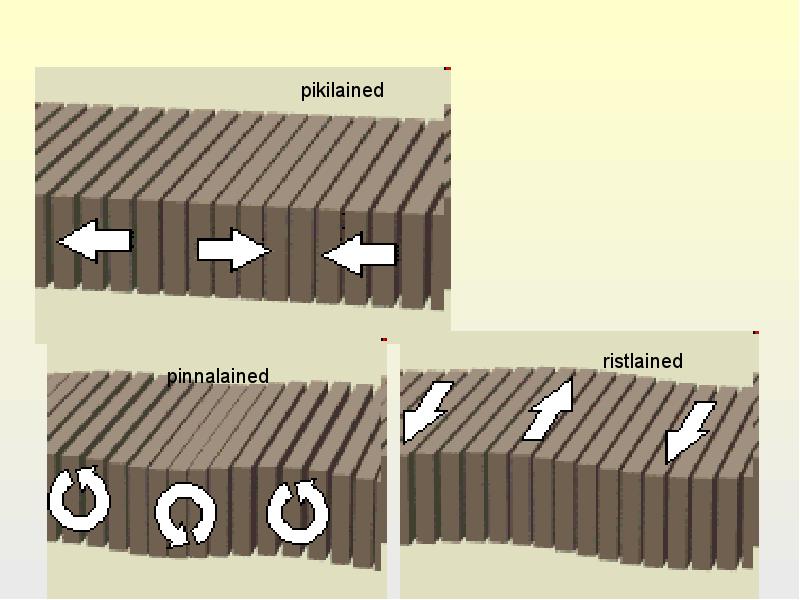

pikilained
ristlained
pinnalained

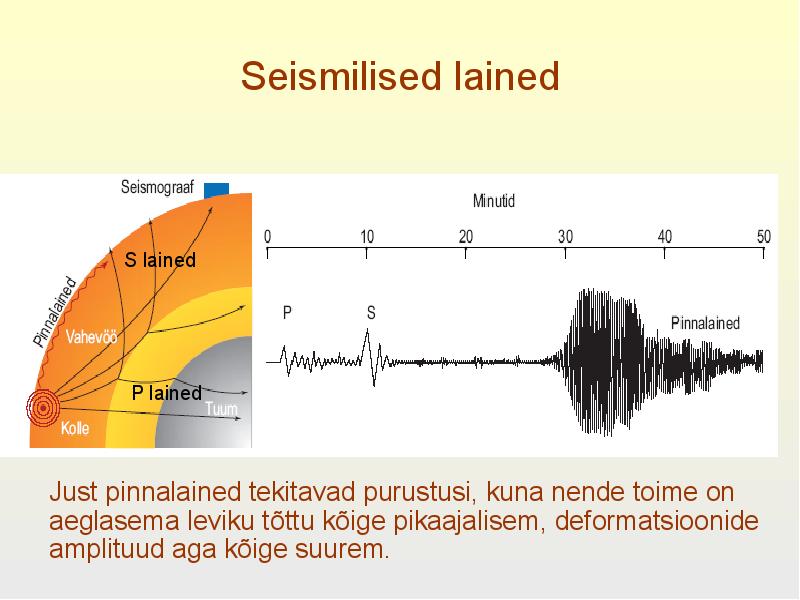

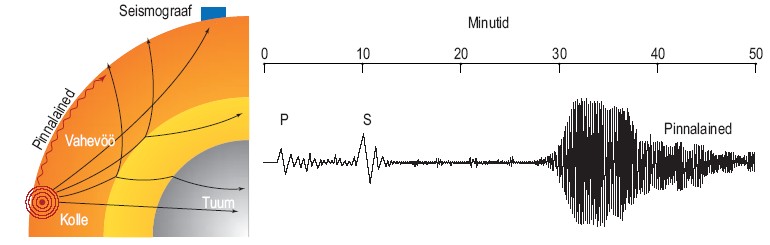

Seismilised lained
S lained
P lained
Just pinnalained tekitavad purustusi, kuna nende toime on
aeglasema leviku tõttu kõige pikaajalisem, deformatsioonide
amplituud  aga kõige suurem.

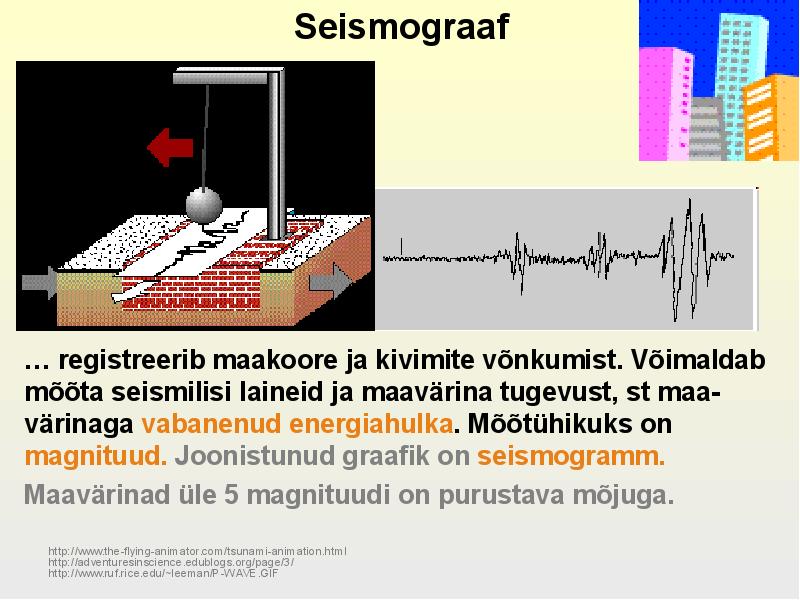

Seismograaf
… registreerib maakoore ja kivimite võnkumist. Võimaldab
mõõta seismilisi  laineid  ja maavärina tugevust, st maa-
värinaga vabanenud energiahulka. Mõõtühikuks on
magnituud . Joonistunud  graafik  on seismogramm.
Maavärinad üle 5  magnituudi  on purustava mõjuga.
http://www.the-flying-animator.com/tsunami-animation.html
http://adventuresinscience.edub  logs.org/page/3/

http://www.ruf.rice.edu/~leeman/P-WAVE.GIF

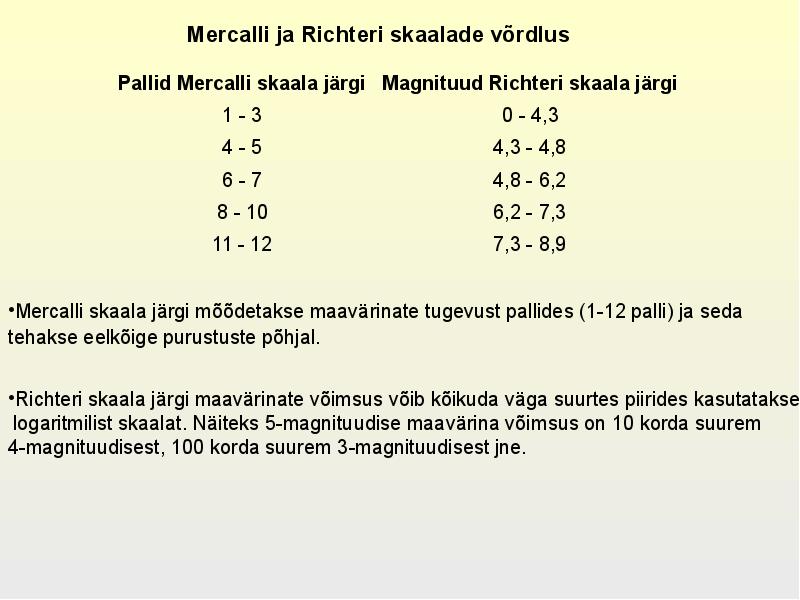

Mercalli  ja Richteri  skaalade  võrdlus
Pallid  Mercalli skaala järgi Magnituud Richteri skaala järgi
1 - 3
0 - 4,3
4 - 5
4,3 - 4,8
6 - 7
4,8 - 6,2
8 - 10
6,2 - 7,3
11 - 12
7,3 - 8,9
•Mercalli skaala järgi mõõdetakse maavärinate tugevust pallides (1-12 palli) ja seda
tehakse eelkõige purustuste põhjal.
•Richteri skaala järgi maavärinate võimsus võib kõikuda väga suurtes piirides kasutatakse
 logaritmilist skaalat. Näiteks 5-magnituudise maavärina võimsus on 10 korda suurem
4-magnituudisest, 100 korda suurem 3-magnituudisest jne.

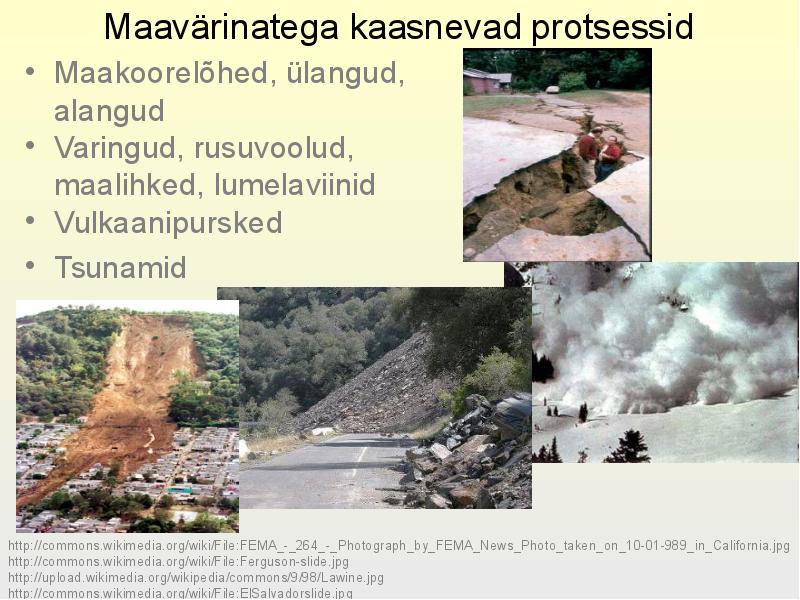

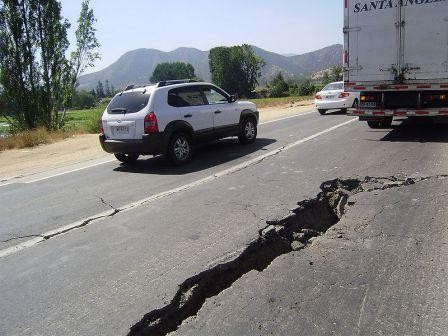

Maavärinatega kaasnevad protsessid

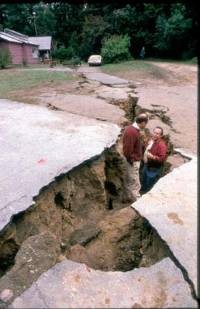

• Maakoorelõhed, ülangud,
alangud
• Varingud, rusuvoolud,
maalihked , lumelavi nid
• Vulkaanipursked
• Tsunamid
http://commons.wikimedia.org/wiki/File:FEMA_-_264_-_Photograph_by_FEMA_News_Photo_taken_on_10-01-989_in_California.jpg
http://commons.wikimedia.org/wiki  /File:Ferguson-slide.jpg

http://upload.wikimedia.org/wikipedia/commons/9/98/Lawine.jpg
http://commons.wikimedia.org/wiki/File:ElSalvadorslide.jpg

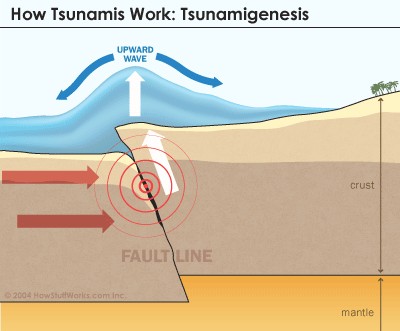

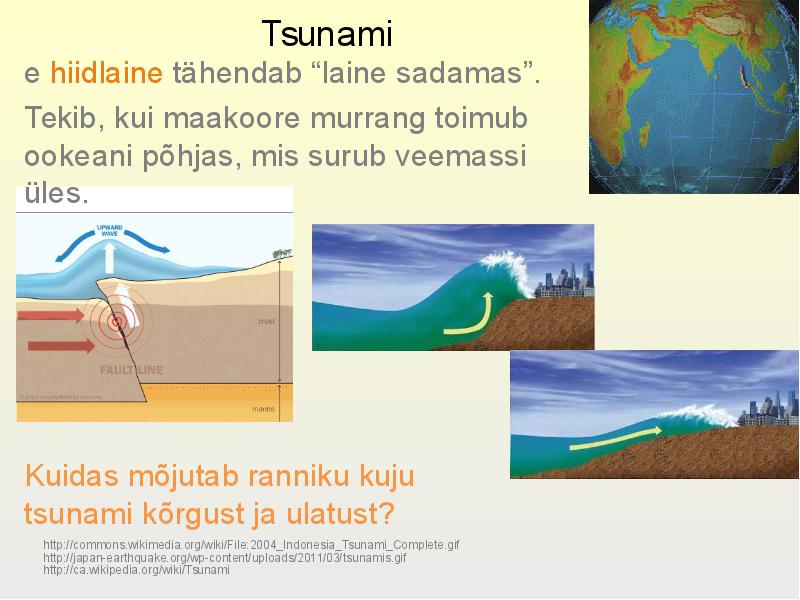

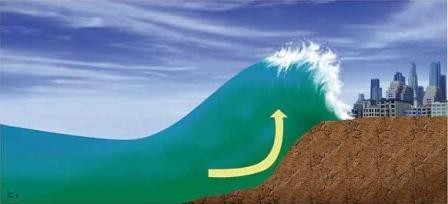

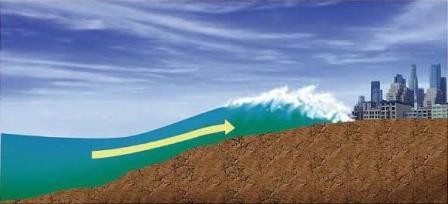

Tsunami
e hiidlaine tähendab “laine sadamas”.
Tekib, kui maakoore murrang toimub
ookeani põhjas, mis  surub  veemassi
üles.
Kuidas mõjutab ranniku kuju
tsunami kõrgust ja ulatust?
http://commons.wikimedia.org/wiki/File:2004_Indonesia_Tsunami_Complete.gif
http://japan-earthquake.org/wp-  content/uploads/2011/03/tsunamis.gif
http://ca.wikipedia.org/wiki/Tsuna mi

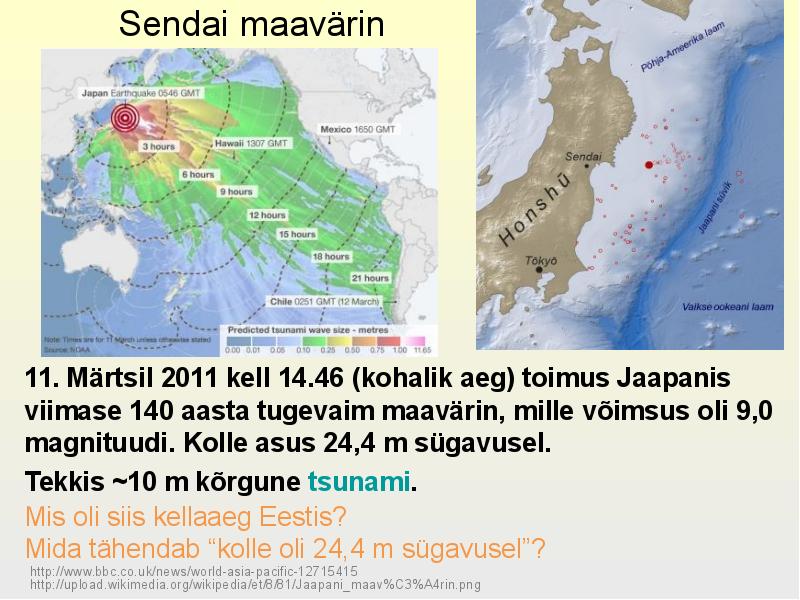

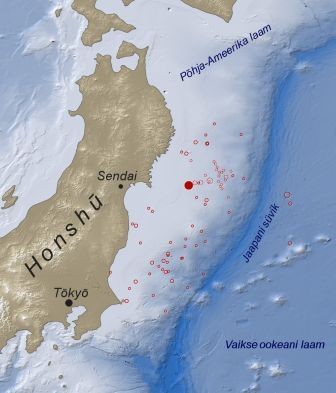

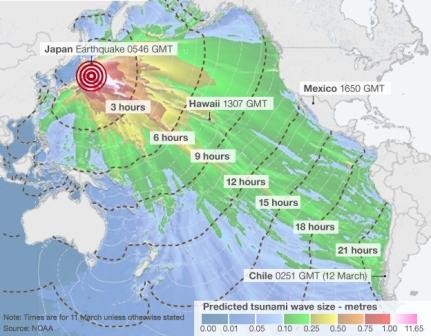

Sendai  maavärin
11. Märtsil 2011 kell 14.46 (kohalik aeg) toimus Jaapanis
viimase 140 aasta tugevaim maavärin, mille võimsus oli 9,0
magnituudi. Kolle asus 24,4 m sügavusel.
Tekkis ~10 m kõrgune tsunami.
Mis oli siis kel aaeg Eestis?
Mida tähendab “kol e oli 24,4 m sügavusel”?


http://www.bbc.co.uk/news/world-asia-pacific-12715415
http://upload.wikimedia.org/wikipedia/et/8/81/Jaapani_maav%C3%A4rin.png


Maigi Astok

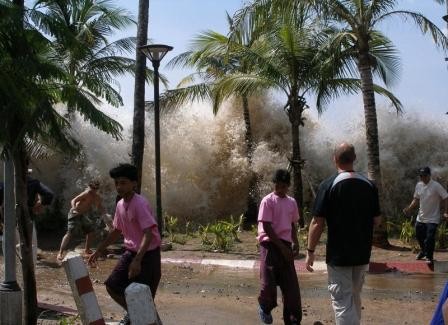

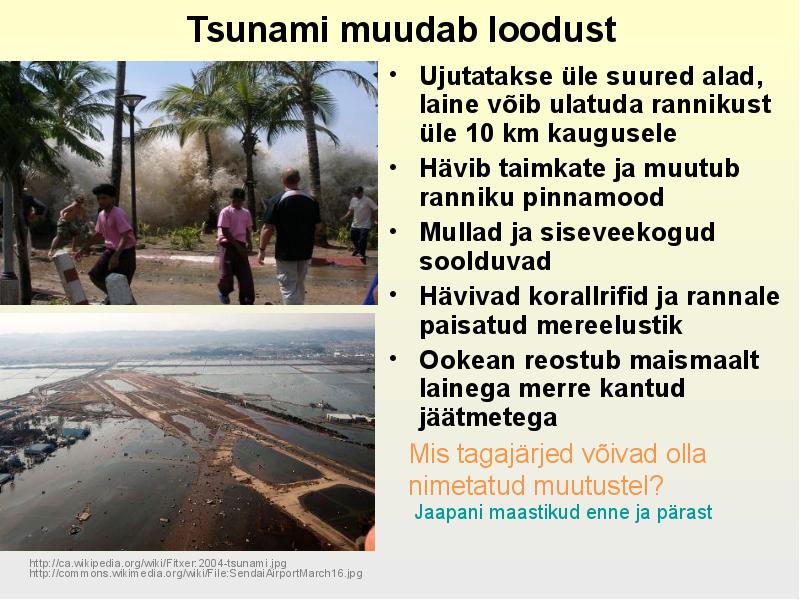

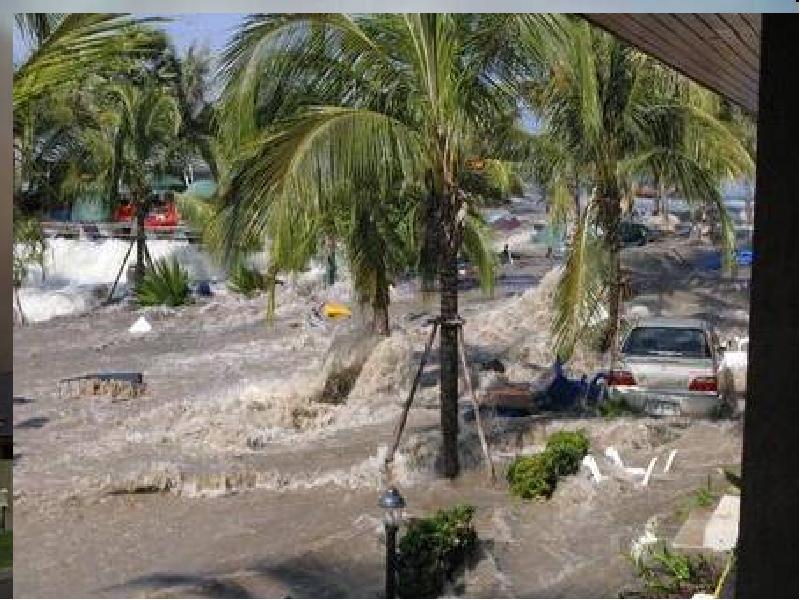

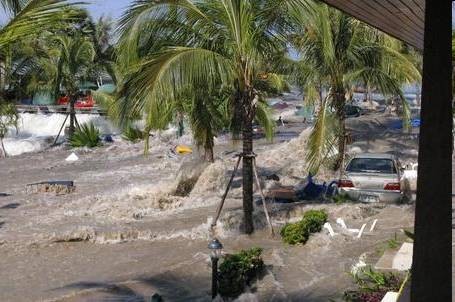

Tsunami muudab loodust
• Ujutatakse üle suured alad,
laine võib ulatuda  rannikust
üle 10 km kaugusele
• Hävib  taimkate  ja muutub
ranniku pinnamood
•  Mullad  ja siseveekogud
soolduvad
• Hävivad  korallrifid  ja rannale
paisatud mereelustik
• Ookean reostub maismaalt
lainega merre  kantud
jäätmetega
Mis tagajärjed võivad ol a
nimetatud muutustel?

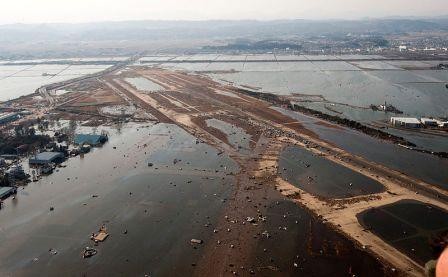

Jaapani  maastikud  enne ja pärast
http://ca.wikipedia.org/wiki/Fitxer:20  04-tsunami.jpg

http://commons.wikimedia.org/wiki/File:SendaiAirportMarch16.jpg

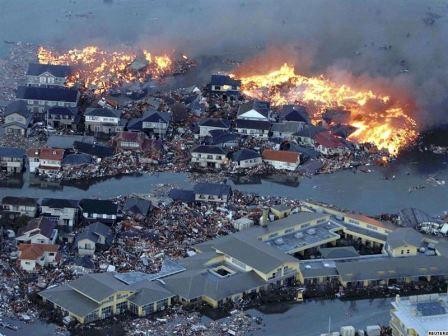

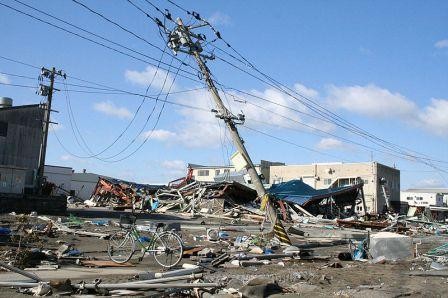

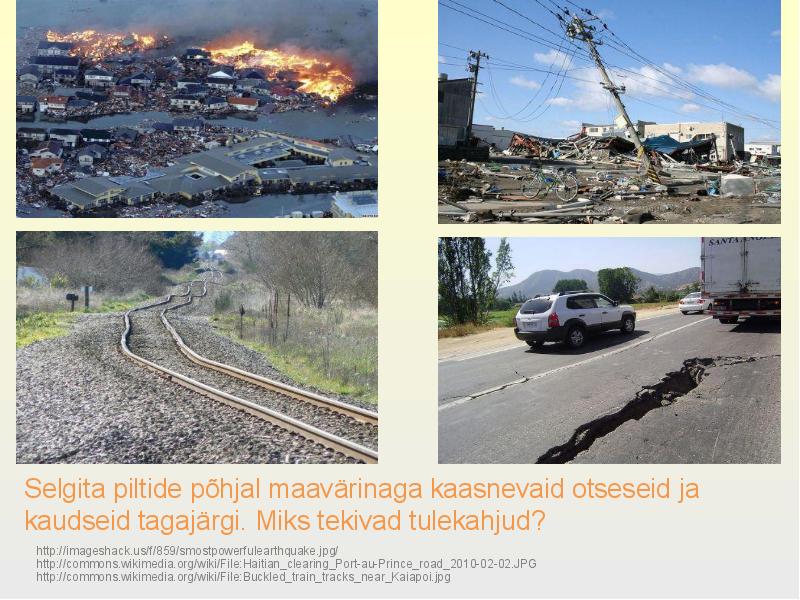

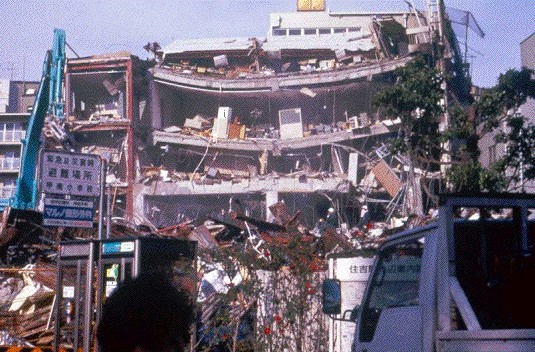

Selgita piltide põhjal maavärinaga kaasnevaid otseseid ja
kaudseid tagajärgi. Miks tekivad  tulekahjud ?
http://imageshack.us/f/859/smostpowerfulearthquake.jpg/
http://commons.wikimedia.org/wi
ki/File:Haitian_clearing_Port-au-Prince_road_2010-02-02  .JPG

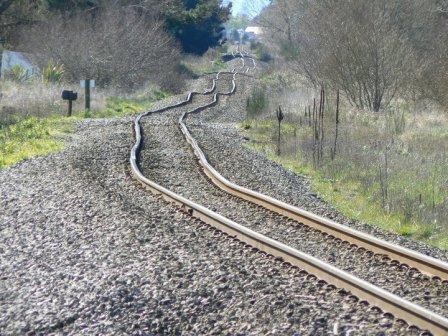

http://commons.wikimedia.org/wiki/File:Buckled_train_tracks_near_Kaiapoi.jpg

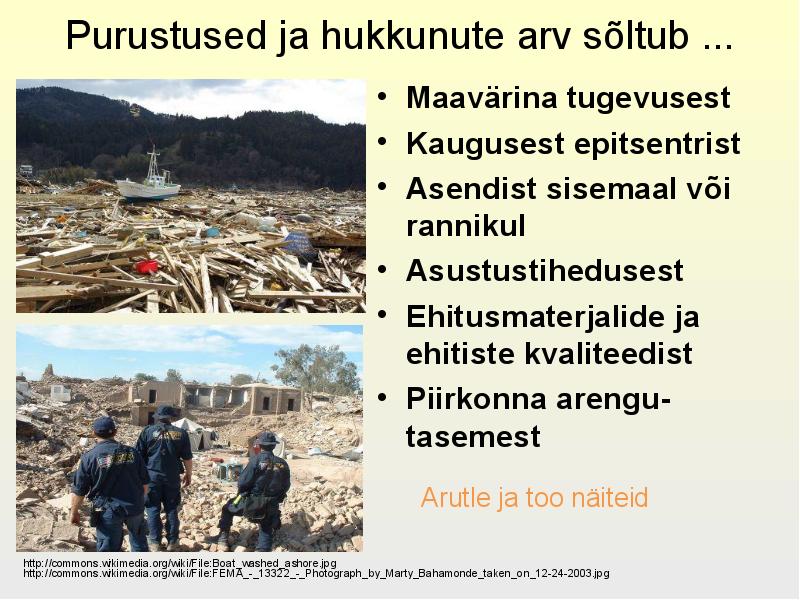

Purustused  ja hukkunute arv sõltub ...
• Maavärina tugevusest
• Kaugusest epitsentrist
• Asendist  sisemaal  või
rannikul
• Asustustihedusest
•  Ehitusmaterjalide  ja
ehitiste kvaliteedist
• Piirkonna arengu-
tasemest
Arutle  ja too näiteid
http://commons.wikimedia.org/wiki/File

http://commons.wikimedia.org/wiki/File:FEMA_-_13322_-_Photograph_by_Marty_Bahamonde_taken_on_12-24-2003.jpg

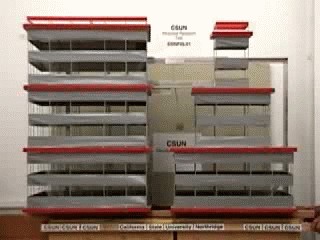

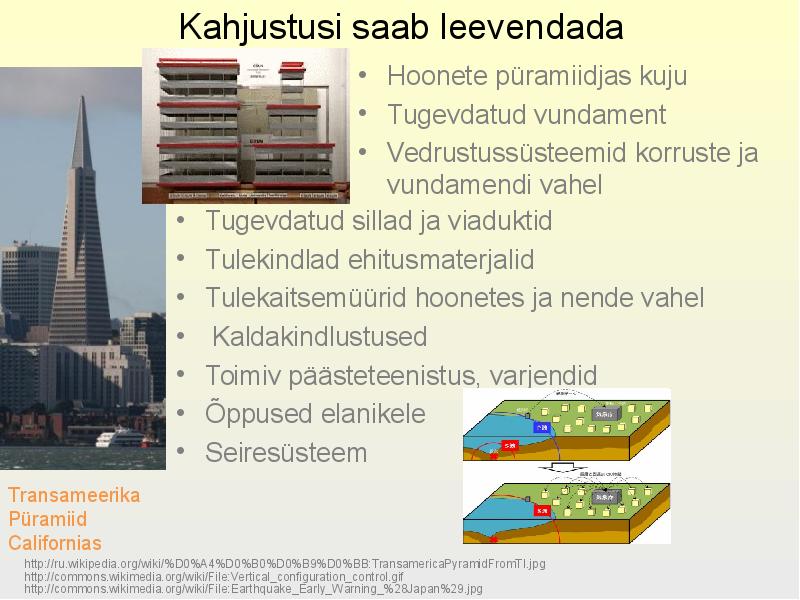

Kahjustusi saab leevendada
• Hoonete pürami djas kuju
• Tugevdatud vundament
• Vedrustussüsteemid korruste ja
vundamendi vahel
• Tugevdatud sil ad ja viaduktid
• Tulekindlad  ehitusmaterjalid
• Tulekaitsemüürid hoonetes ja nende vahel
•  Kaldakindlustused
• Toimiv päästeteenistus, varjendid
• Õppused elanikele

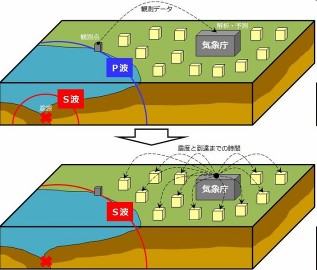

• Seiresüsteem

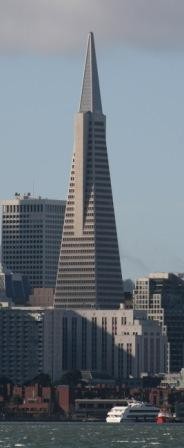

Transameerika
Püramiid
Californias
http://ru.wikipedia.org/wiki/%D0%A
4%D0%B0%D0%B9%D0%BB:TransamericaPyramidFro
http://commons.wikimedia.org/wiki/File:Vertical_configuration_control.gif
http://commons.wikimedia.org/wiki/File:Earthquake_Early_Warning_%28Japan%29.jpg

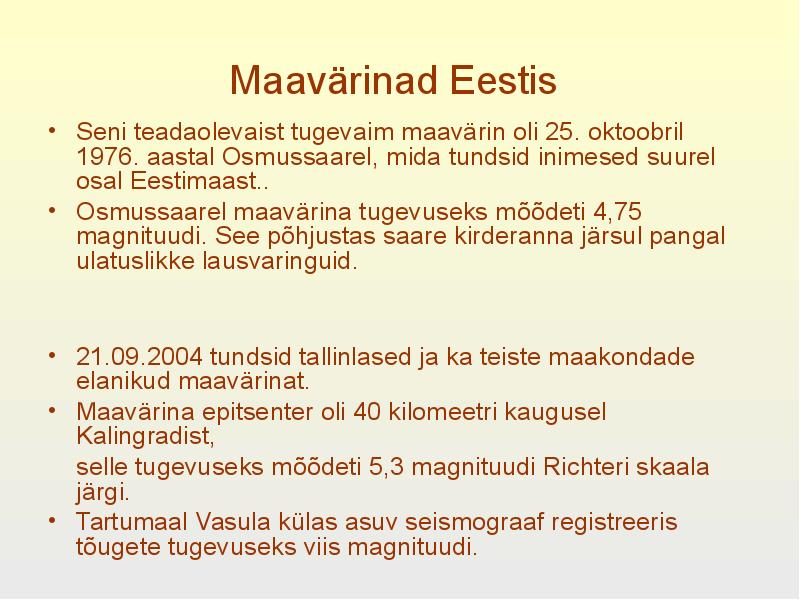

Maavärinad Eestis
• Seni teadaolevaist tugevaim maavärin oli 25. oktoobril
1976. aastal Osmussaarel, mida tundsid inimesed suurel
osal Eestimaast..
• Osmussaarel maavärina tugevuseks mõõdeti 4,75
magnituudi. See põhjustas saare kirderanna järsul pangal
ulatuslikke lausvaringuid.

• 21.09.2004 tundsid tallinlased ja ka teiste maakondade
elanikud maavärinat.
• Maavärina epitsenter oli 40 kilomeetri kaugusel
Kalingradist,
selle tugevuseks mõõdeti 5,3 magnituudi Richteri skaala
järgi.
•  Tartumaal  Vasula külas asuv seismograaf registreeris
tõugete tugevuseks viis magnituudi.
