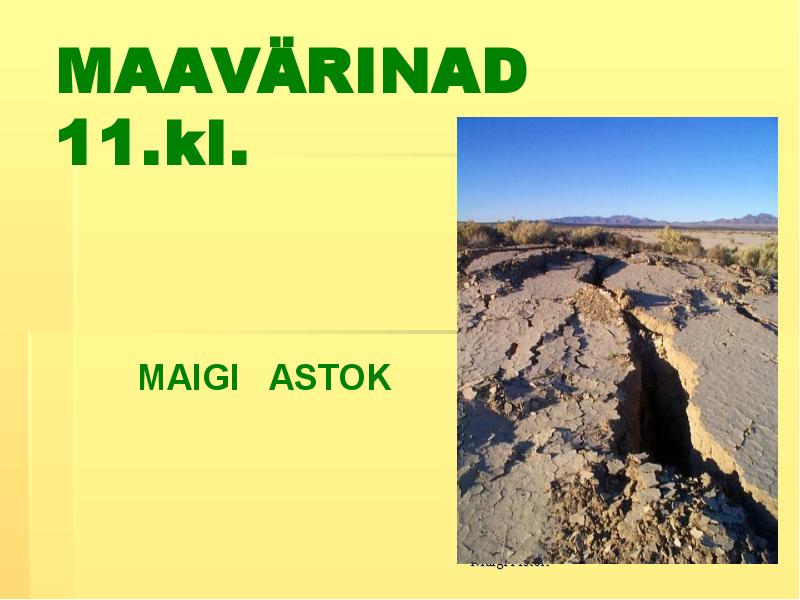

MAAVÄRINAD
11.kl.
MAIGI   ASTOK

Maigi Astok

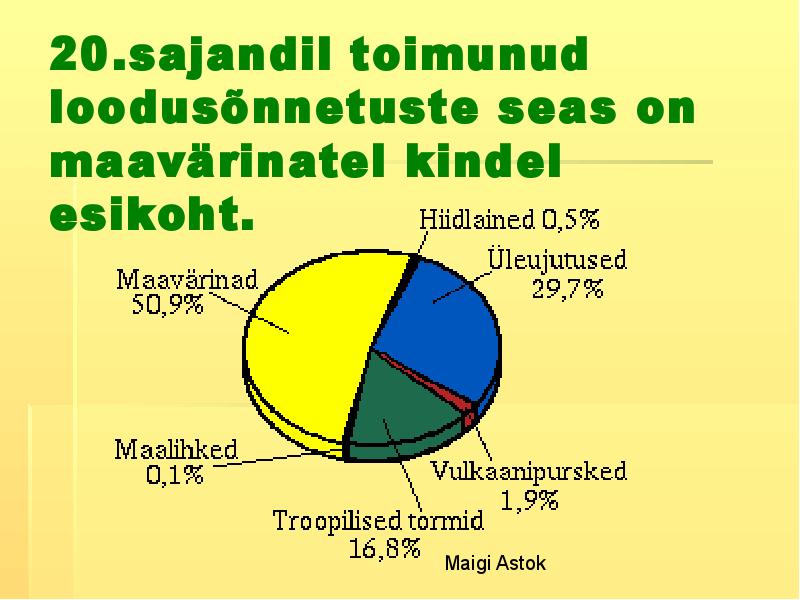

20.sajandil toimunud
loodusõnnetuste seas on
maavärinatel kindel  esikoht .

Maigi Astok

Maigi Astok

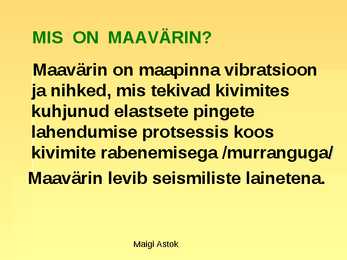

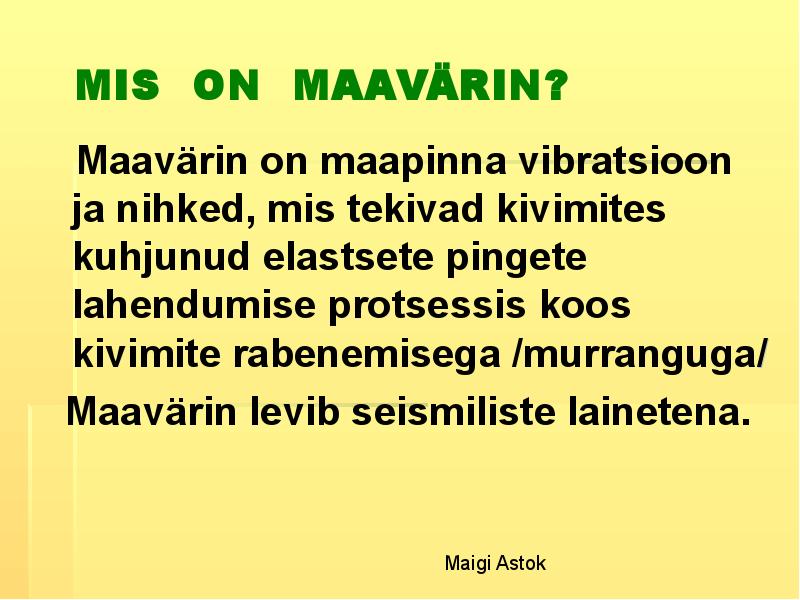

MIS  ON  MAAVÄRIN?
   Maavärin on maapinna vibratsioon
ja  nihked , mis tekivad kivimites
kuhjunud elastsete pingete
lahendumise protsessis koos
kivimite rabenemisega /murranguga/
  Maavärin levib seismiliste lainetena.

Maigi Astok

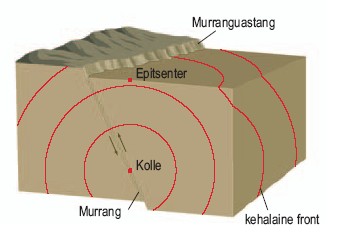

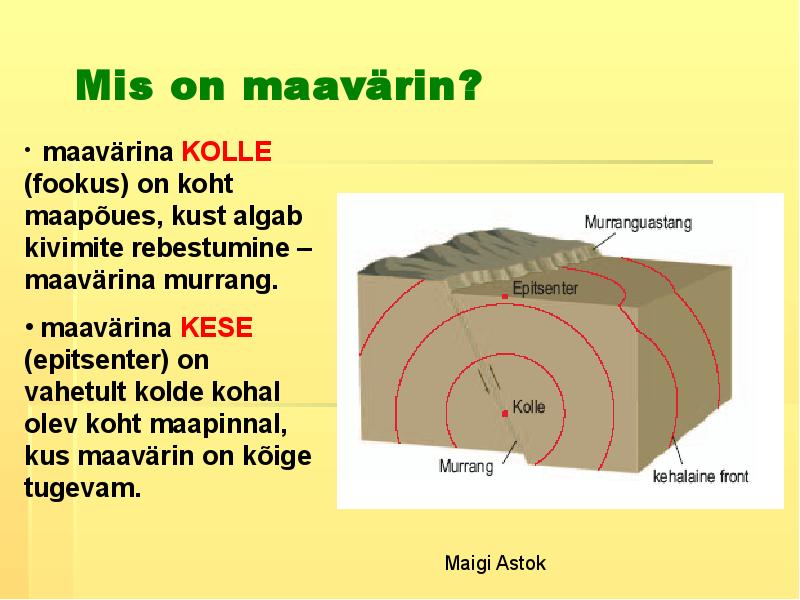

Mis on maavärin?
•  maavärina  KOLLE
(fookus) on koht
maapõues, kust algab
kivimite rebestumine –
maavärina murrang.
• maavärina KESE
( epitsenter ) on
vahetult  kolde  kohal
olev koht maapinnal,
kus maavärin on kõige
tugevam.

Maigi Astok

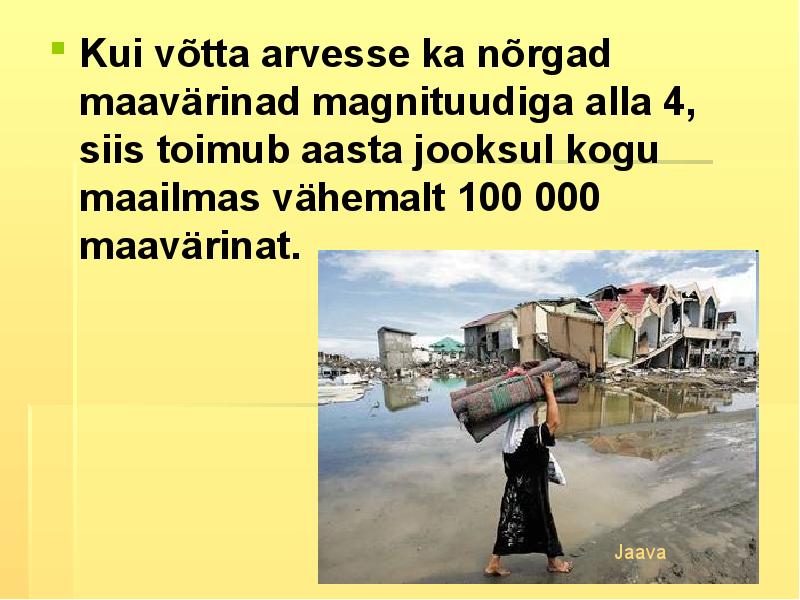

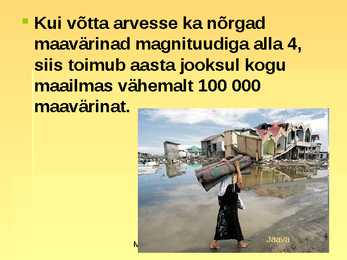

 Kui võtta arvesse ka nõrgad
maavärinad magnituudiga alla 4,
siis toimub aasta jooksul kogu
maailmas vähemalt 100 000
maavärinat.
Jaava

Maigi Astok

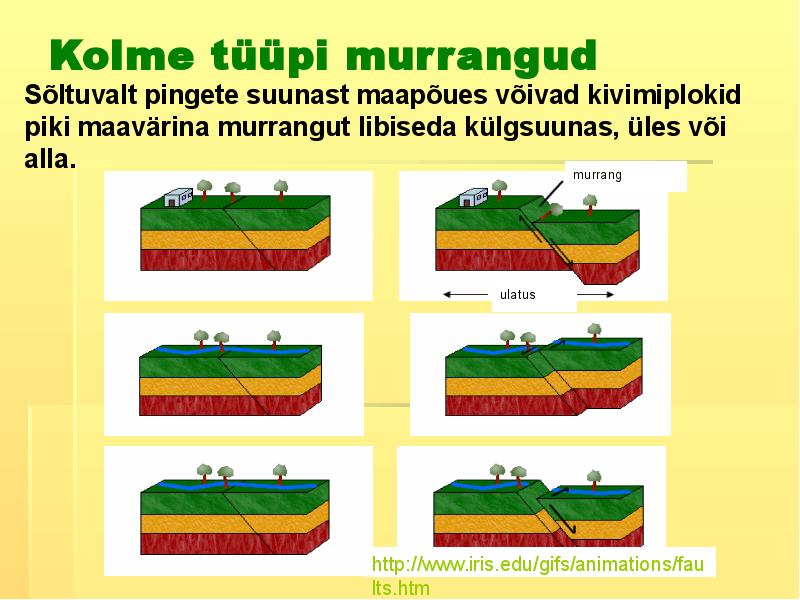

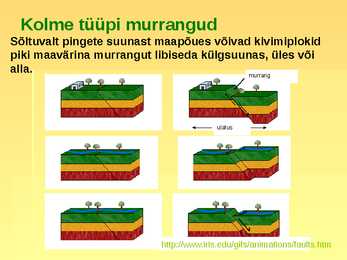

Kolme tüüpi murrangud
Sõltuvalt pingete  suunast  maapõues võivad kivimiplokid
piki maavärina murrangut  libiseda  külgsuunas, üles või
alla.
murrang
ulatus

Maigi Astok
http://www.iris.edu/gifs/animations/faults.ht m

Maigi Astok

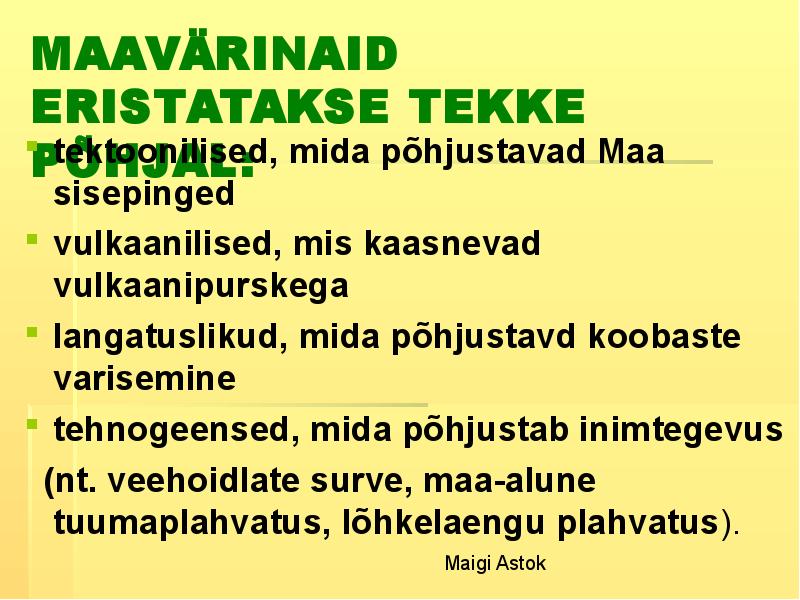

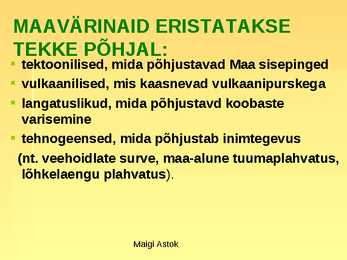

MAAVÄRINAID ERISTATAKSE
TEKKE PÕHJAL:
 tektoonilised, mida põhjustavad Maa sisepinged
 vulkaanilised, mis kaasnevad vulkaanipurskega
 langatuslikud, mida põhjustavd koobaste
varisemine
 tehnogeensed, mida põhjustab inimtegevus
  (nt. veehoidlate surve, maa-alune tuumaplahvatus,
lõhkelaengu plahvatus).

Maigi Astok

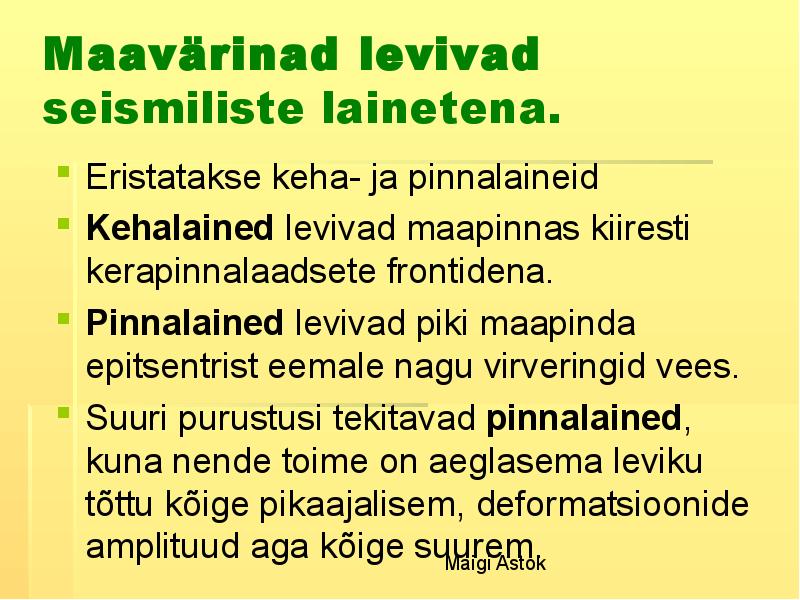

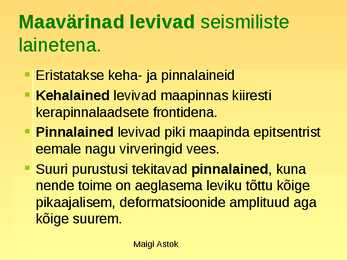

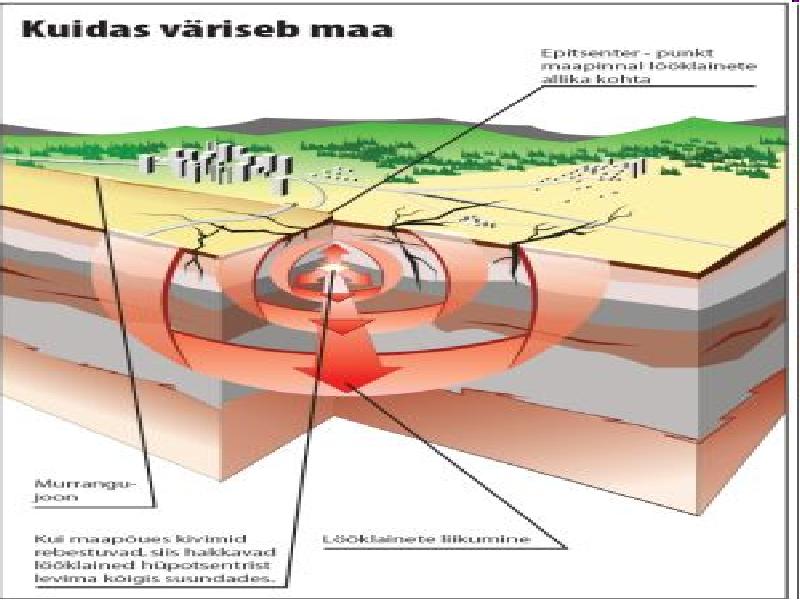

Maavärinad levivad seismiliste
lainetena.
 Eristatakse keha- ja pinnalaineid
  Kehalained  levivad maapinnas kiiresti
kerapinnalaadsete frontidena.
  Pinnalained  levivad piki maapinda epitsentrist
eemale nagu virveringid vees.
 Suuri purustusi tekitavad pinnalained, kuna
nende toime on aeglasema leviku tõttu kõige
pikaajalisem, deformatsioonide amplituud aga
kõige suurem.

Maigi Astok

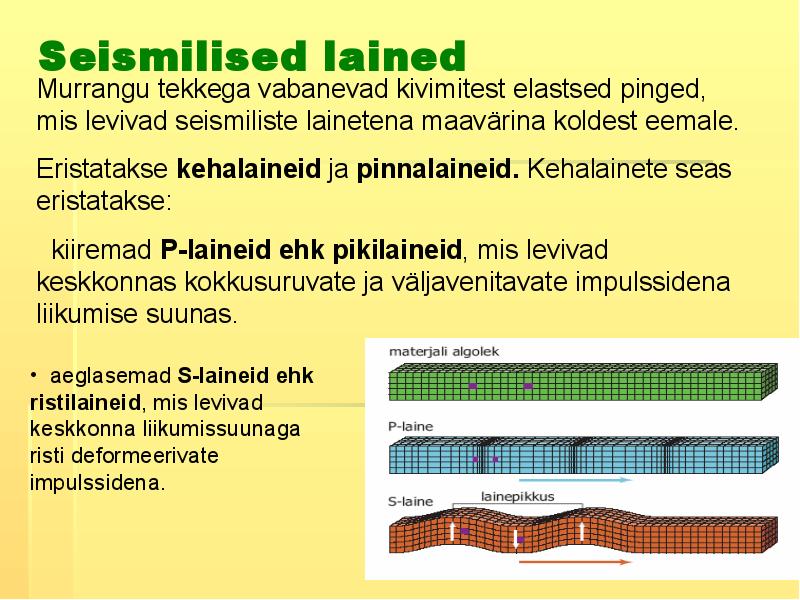

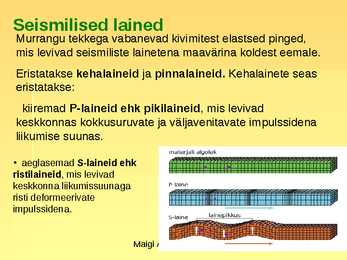

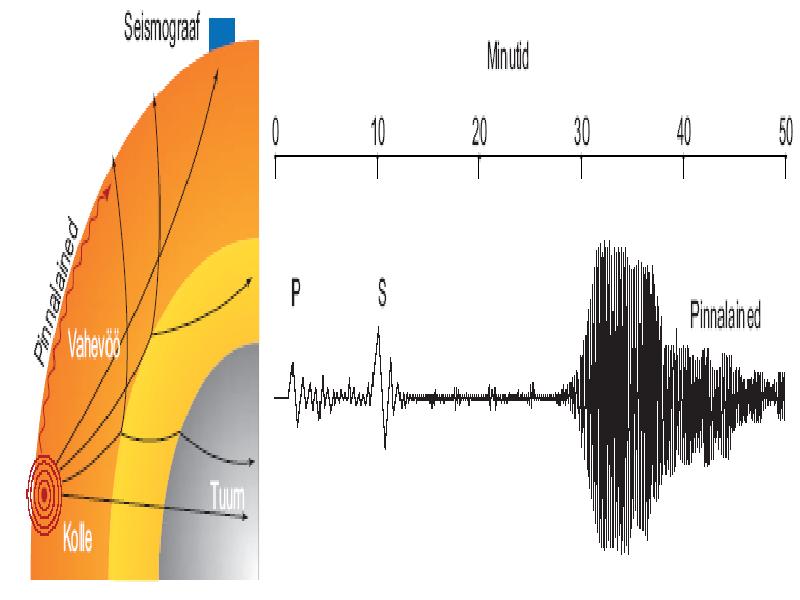

  Seismilised lained
Murrangu tekkega vabanevad  kivimitest  elastsed  pinged ,
mis levivad seismiliste lainetena maavärina koldest eemale.
Eristatakse kehalaineid ja pinnalaineid. Kehalainete seas
eristatakse:
  kiiremad P- laineid  ehk pikilaineid, mis levivad
keskkonnas kokkusuruvate ja väljavenitavate impulssidena
li kumise suunas.
•  aeglasemad S- laineid  ehk
ristilaineid, mis levivad
keskkonna li kumissuunaga
risti deformeerivate
impulssidena.

Maigi Astok

Maigi Astok

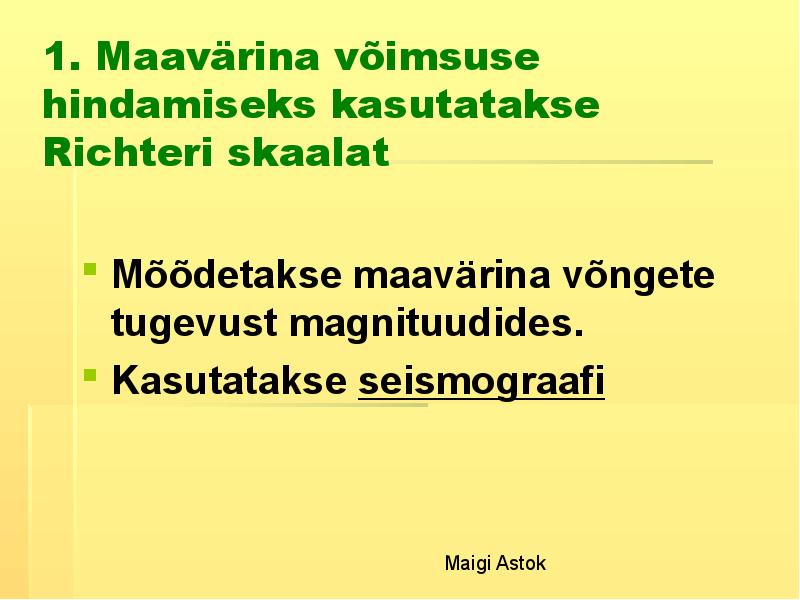

1. Maavärina võimsuse hindamiseks
kasutatakse Richteri skaalat
 Mõõdetakse maavärina võngete
tugevust magnituudides.
 Kasutatakse  seismograafi

Maigi Astok

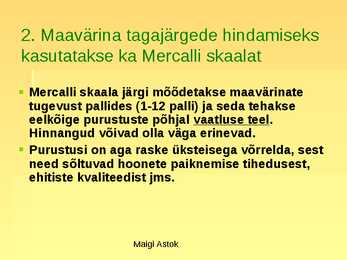

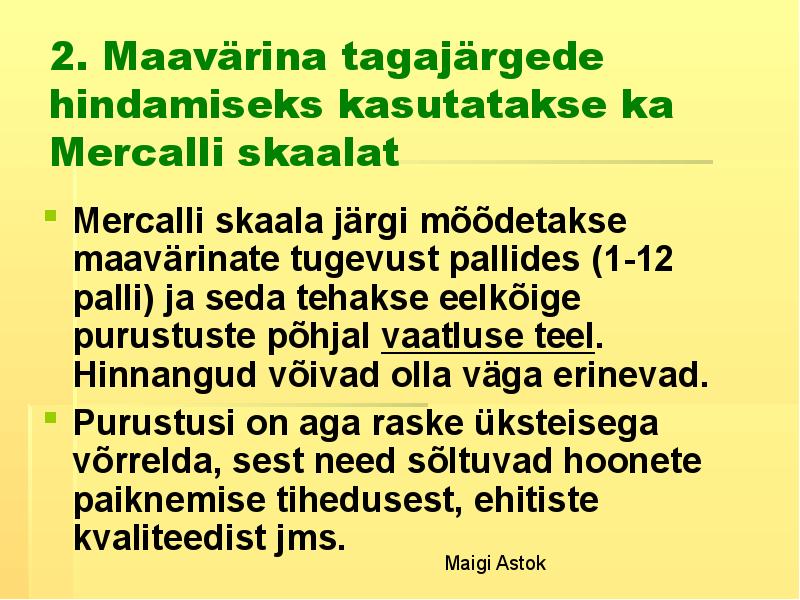

2. Maavärina tagajärgede hindamiseks
kasutatakse ka Mercalli skaalat
 Mercalli skaala järgi mõõdetakse maavärinate
tugevust pallides (1-12 palli) ja seda tehakse
eelkõige purustuste põhjal vaatluse teel.
Hinnangud  võivad olla väga erinevad.
 Purustusi on aga raske üksteisega võrrelda, sest
need sõltuvad hoonete paiknemise tihedusest,
ehitiste kvaliteedist jms.

Maigi Astok

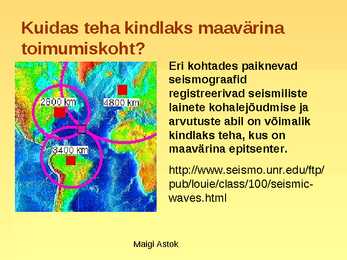

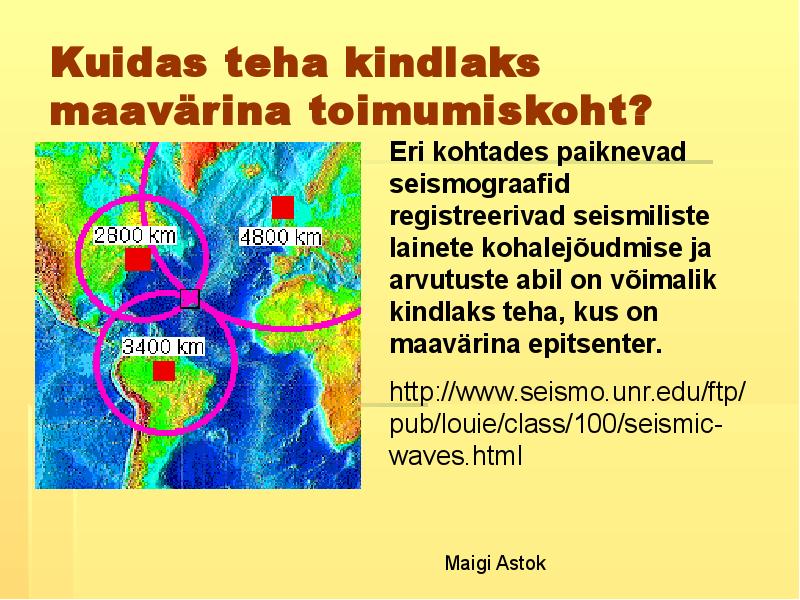

Kuidas teha kindlaks maavärina
toimumiskoht?
Eri kohtades paiknevad
seismograafid
registreerivad seismiliste
lainete kohalejõudmise ja
arvutuste abil on võimalik
kindlaks teha, kus on
maavärina epitsenter.
http://www.seismo.unr.edu/ftp/
pub/ louie / class /100/seismic-
waves.html

Maigi Astok

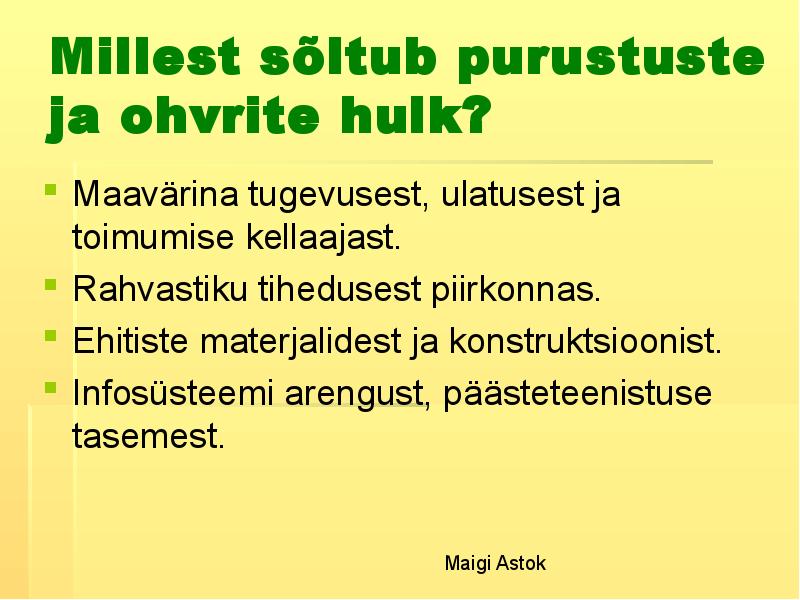

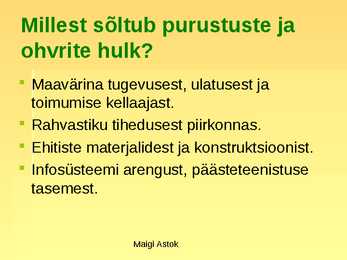

Millest sõltub purustuste ja
ohvrite  hulk?
 Maavärina tugevusest, ulatusest ja
toimumise kellaajast.
 Rahvastiku tihedusest piirkonnas.
 Ehitiste  materjalidest  ja konstruktsioonist.
 Infosüsteemi arengust, päästeteenistuse
tasemest.

Maigi Astok

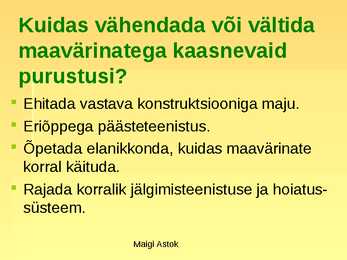

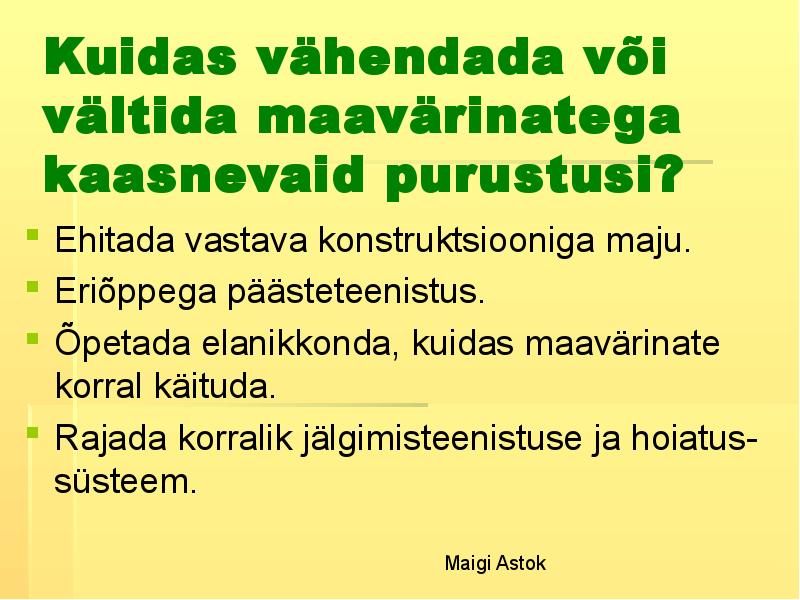

Kuidas vähendada või vältida
maavärinatega kaasnevaid
purustusi?
 Ehitada vastava konstruktsiooniga maju.
 Eriõppega päästeteenistus.
 Õpetada elanikkonda, kuidas maavärinate
korral käituda.
 Rajada korralik jälgimisteenistuse ja  hoiatus -
süsteem.

Maigi Astok

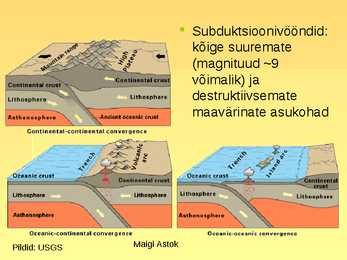

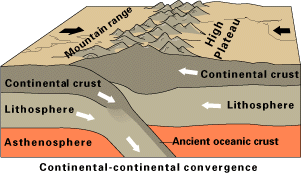

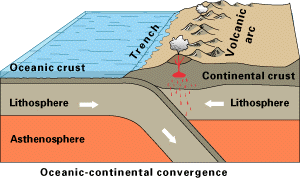

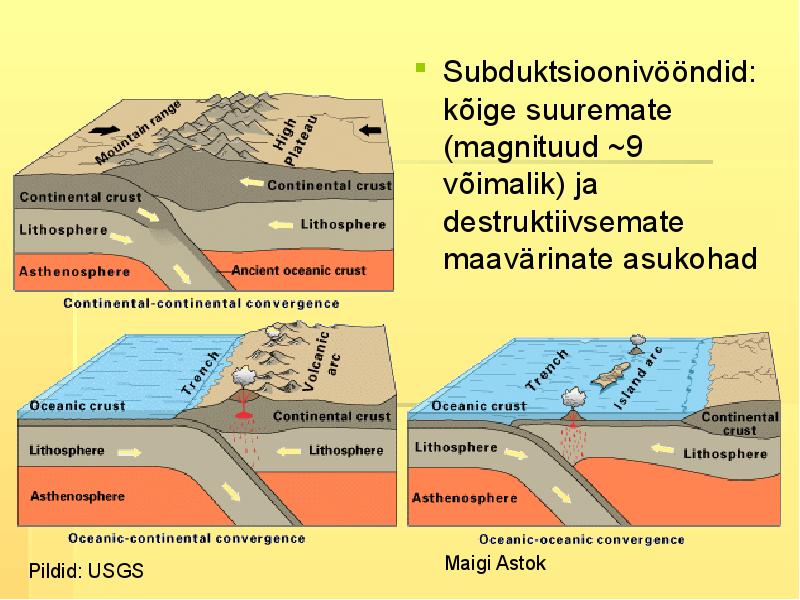

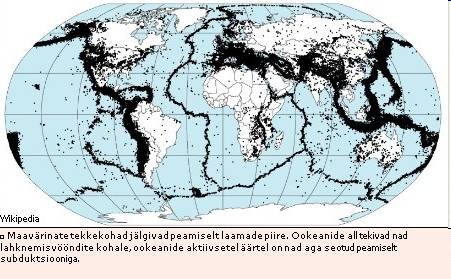

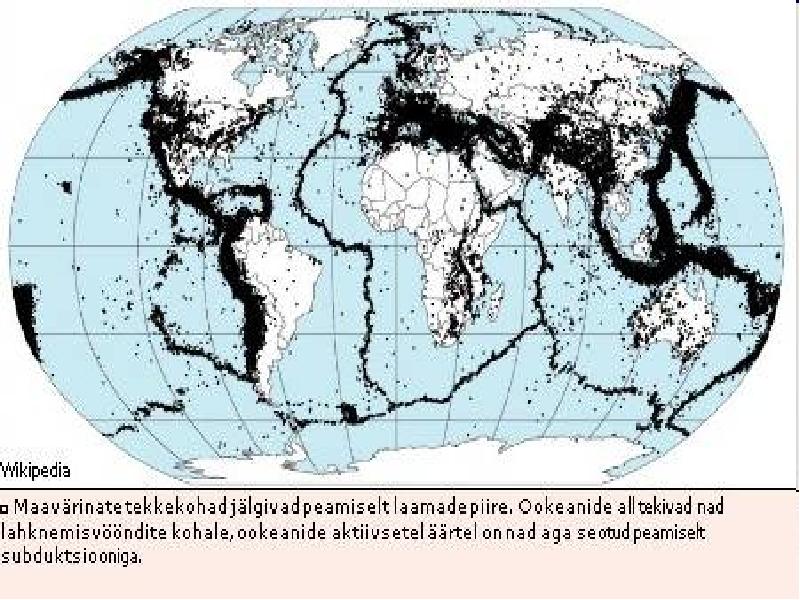

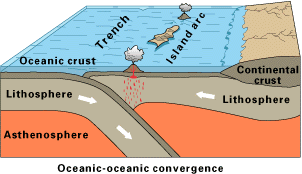

 Subduktsioonivööndid:
kõige suuremate
(magnituud ~9
võimalik) ja
destrukti vsemate
maavärinate asukohad

Maigi Astok
Pildid: USGS

Maigi Astok

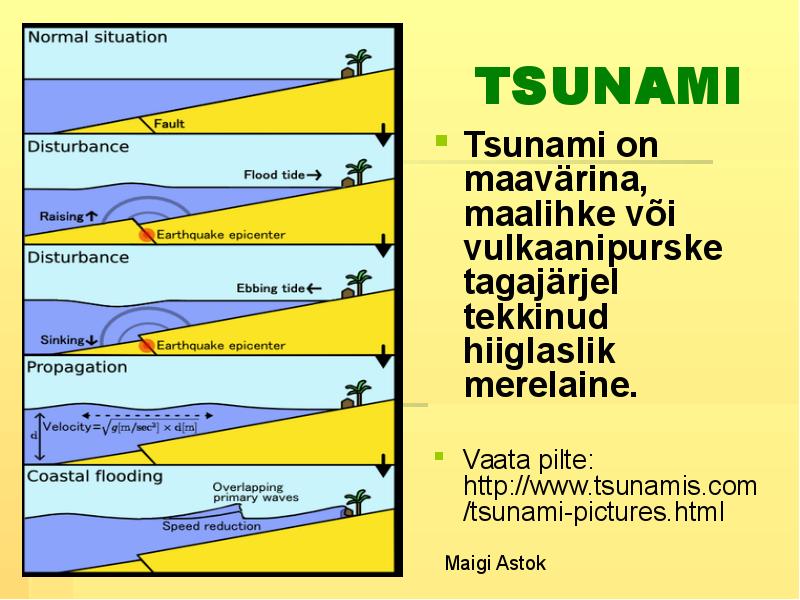

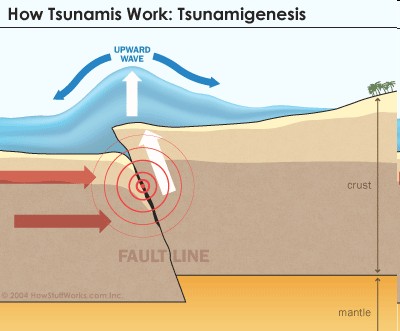

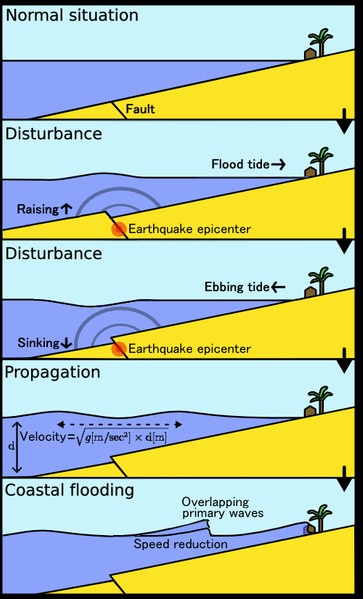

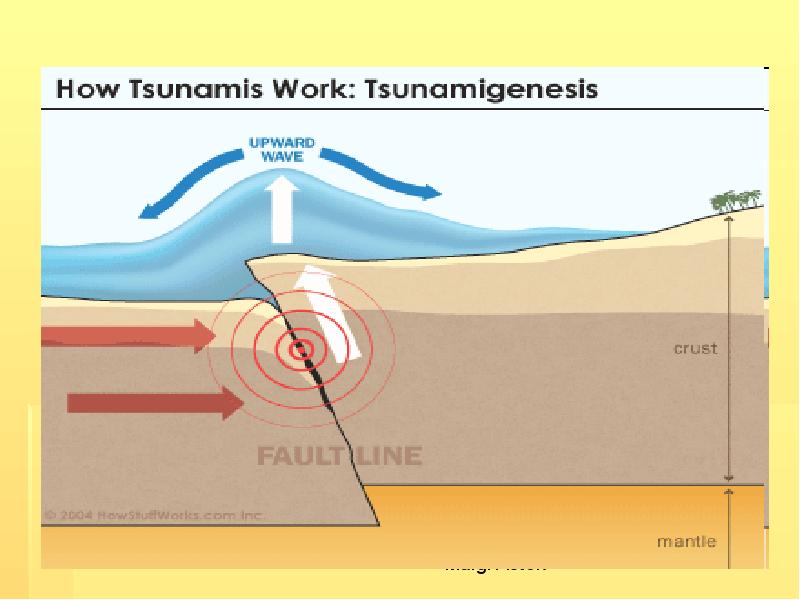

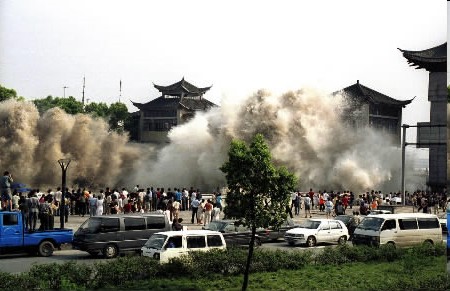

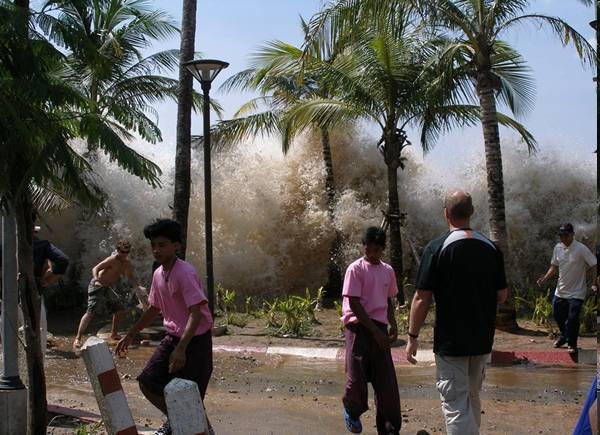

      TSUNAMI
 Tsunami on
maavärina,
maalihke või
vulkaanipurske
tagajärjel
tekkinud
hiiglaslik
merelaine.
 Vaata pilte:
http://www.tsunamis.co m
/tsunami-pictures.html

Maigi Astok

Maigi Astok
32 m laine …

Maigi Astok

Maigi Astok

Maigi Astok

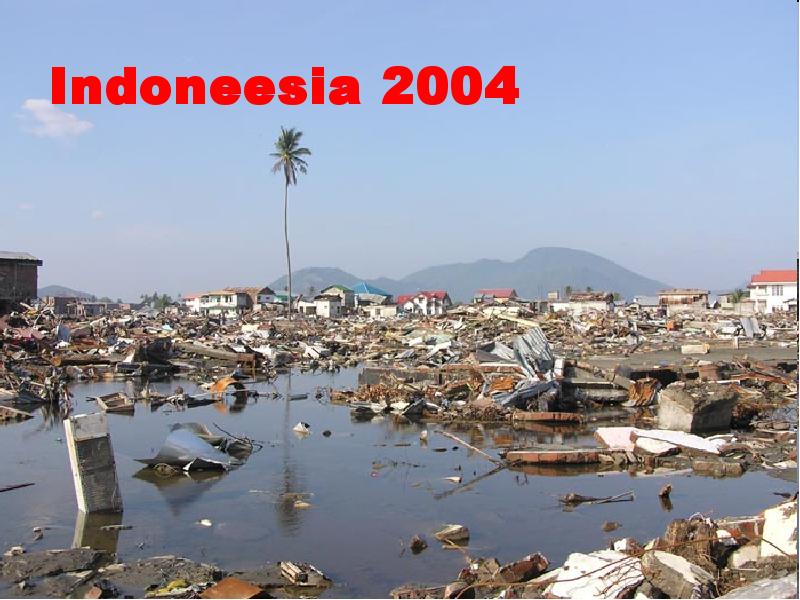

Indoneesia  2004

Maigi Astok

Maigi Astok

Maigi Astok

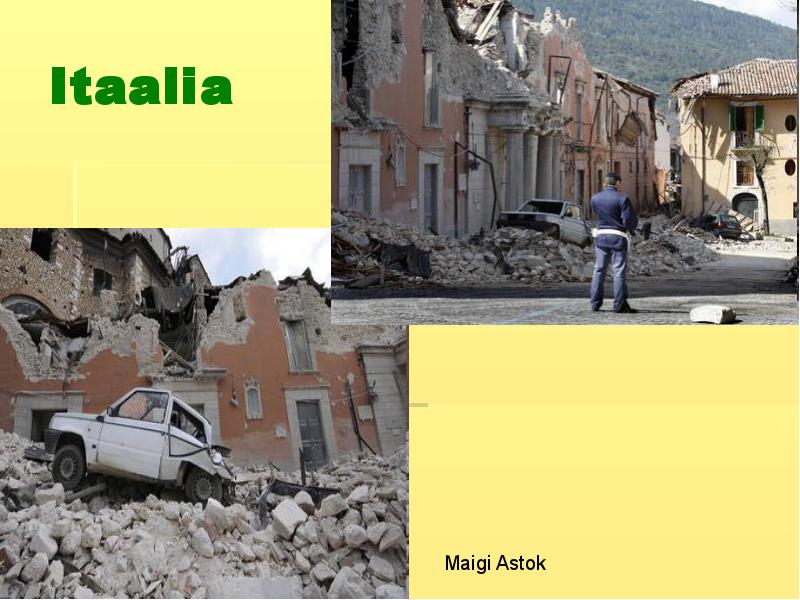

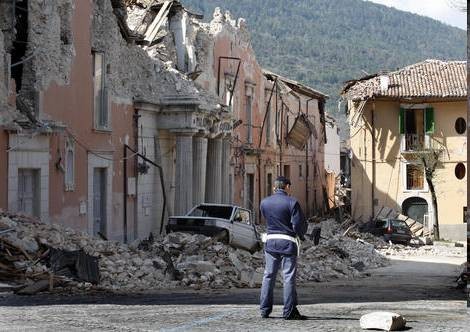

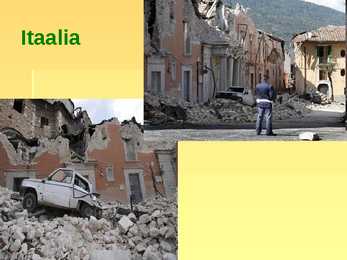

Itaalia

Maigi Astok

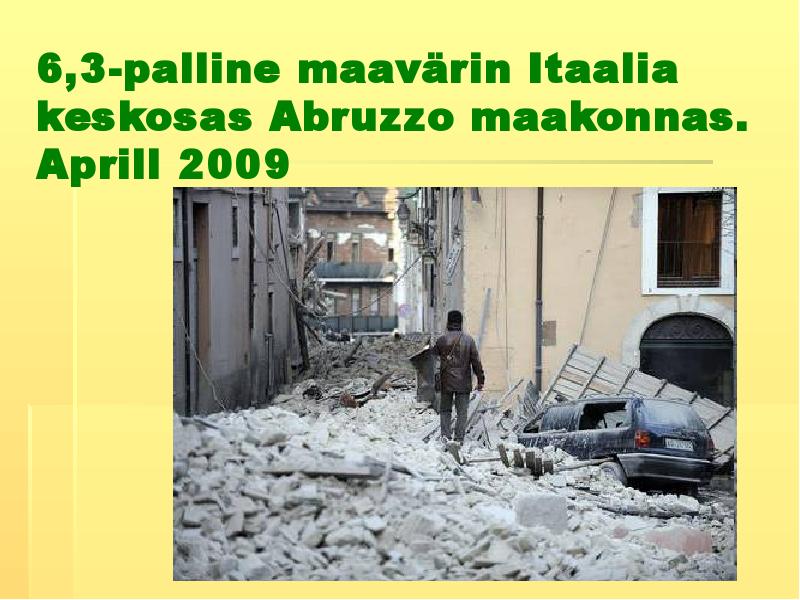

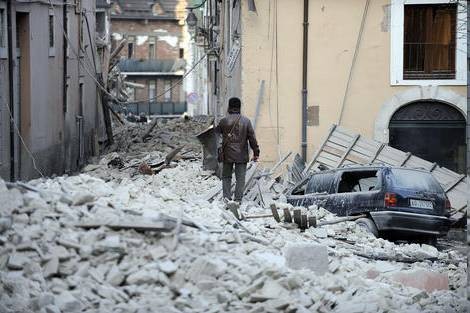

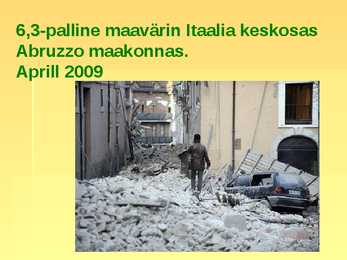

6,3-palline maavärin Itaalia keskosas
Abruzzo  maakonnas .
Aprill 2009

Maigi Astok

Maigi Astok

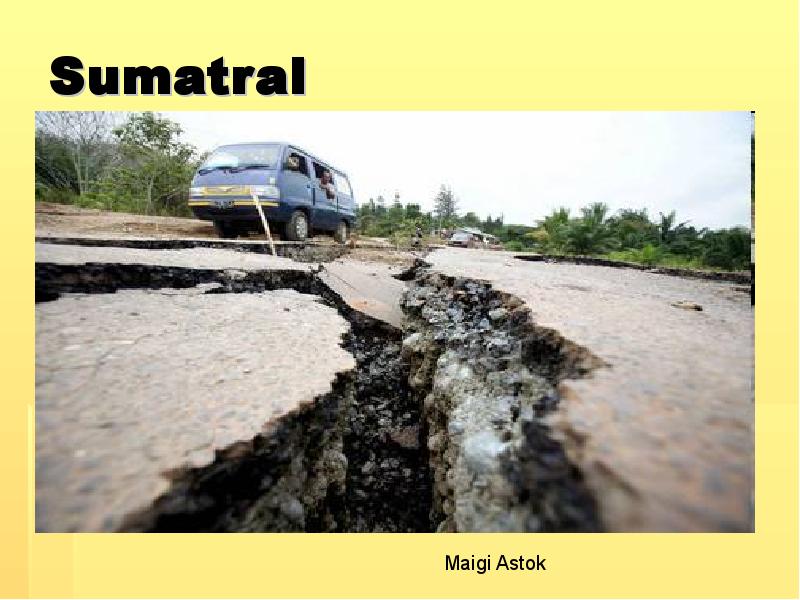

Sumatral

Maigi Astok

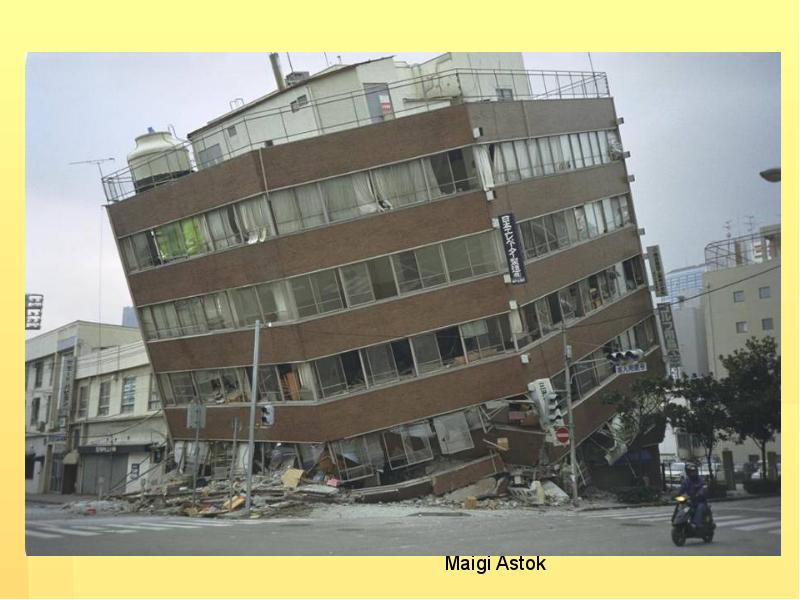

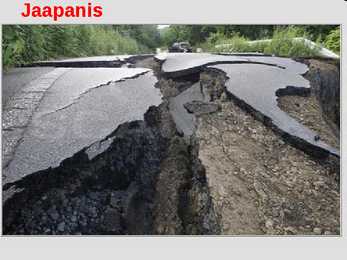

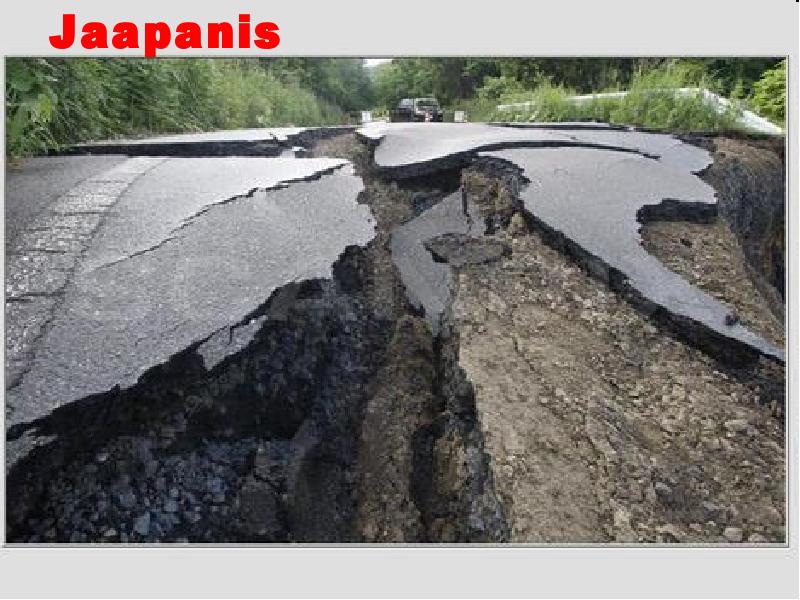

Jaapanis

Maigi Astok

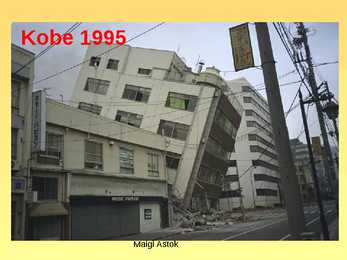

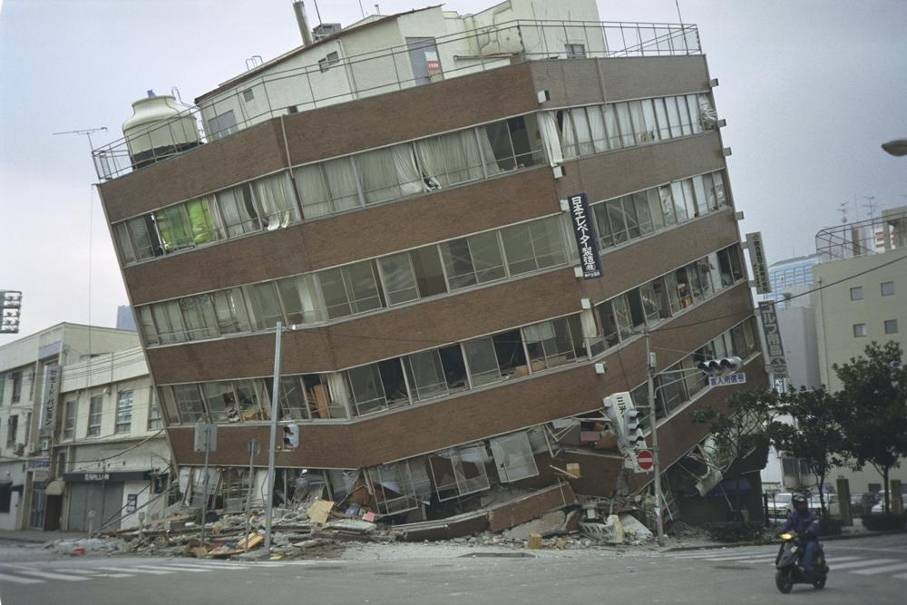

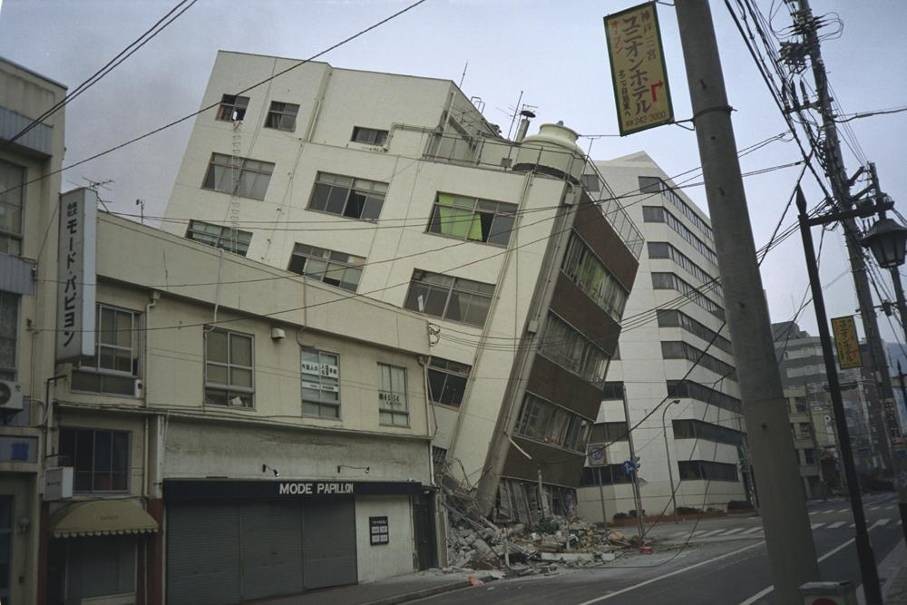

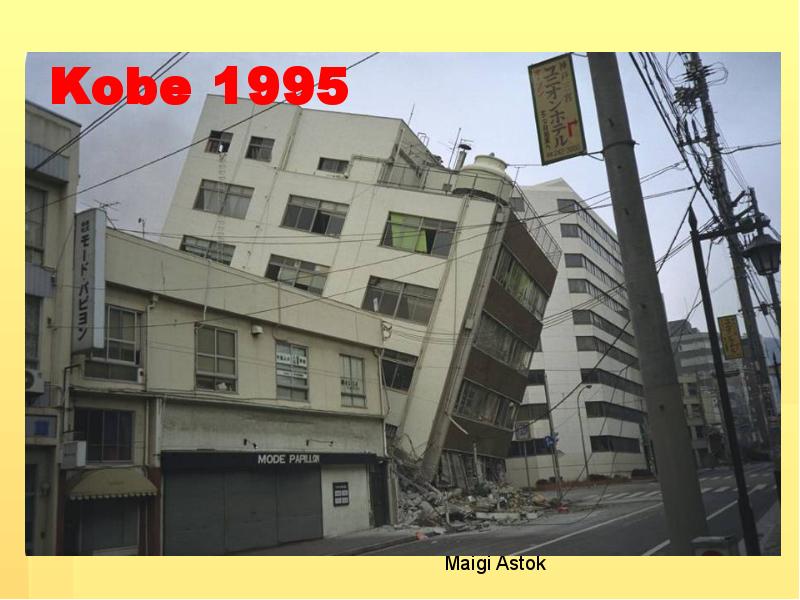

Kobe  1995

Maigi Astok

Maigi Astok

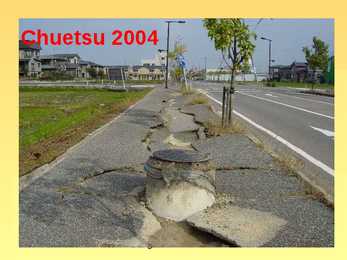

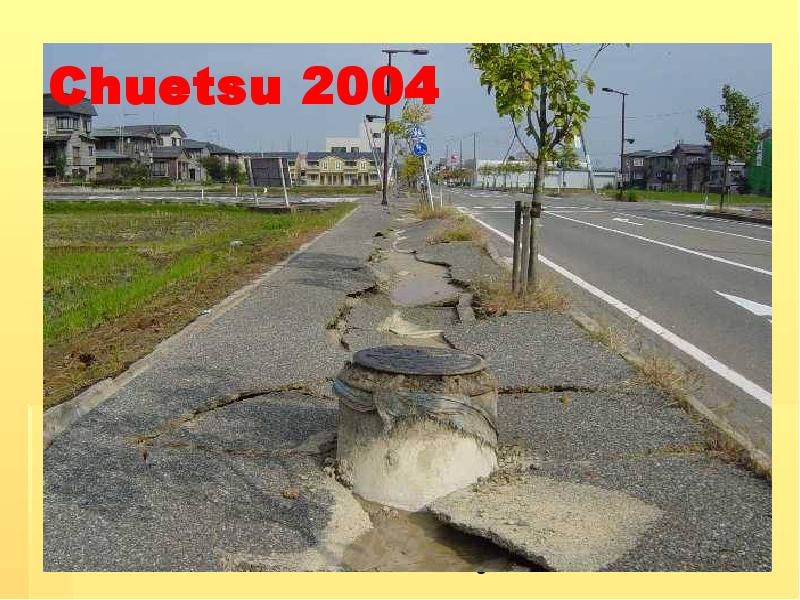

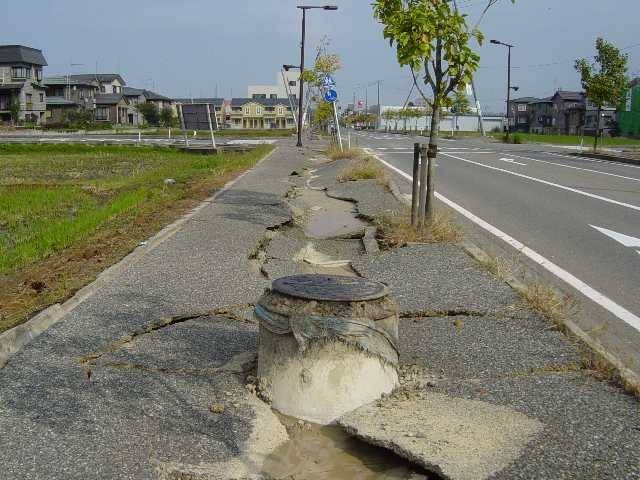

Chuetsu 2004

Maigi Astok

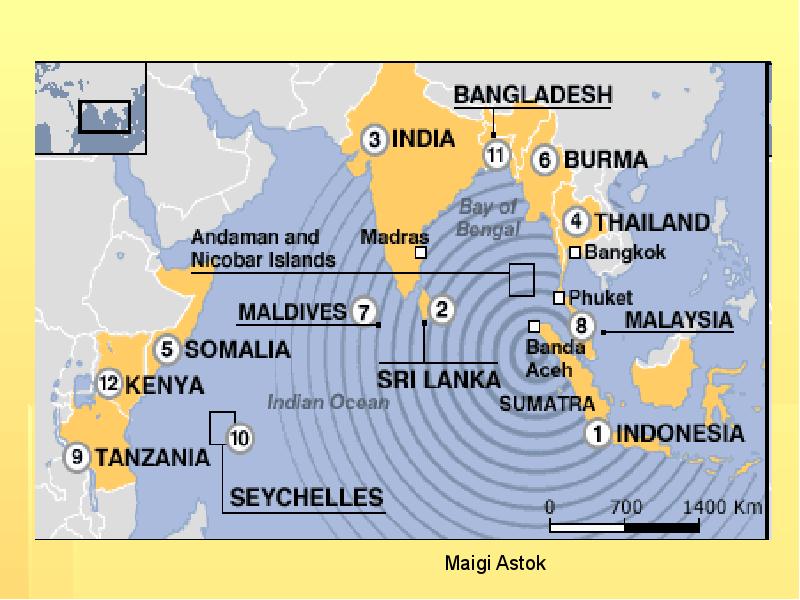

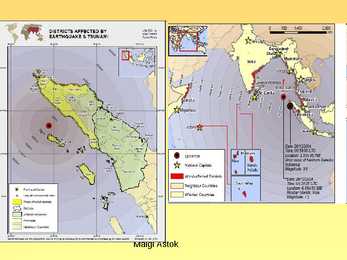

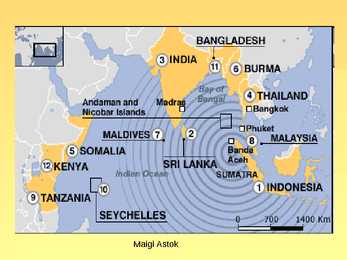

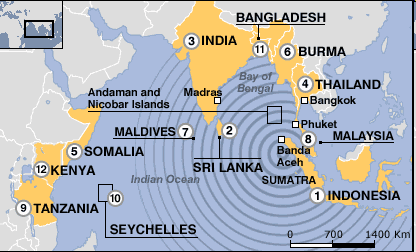

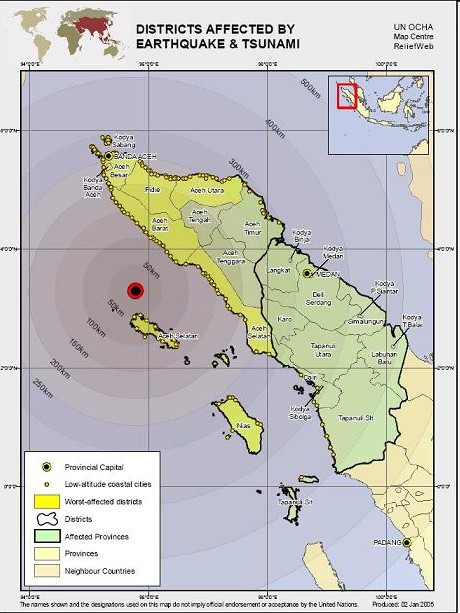

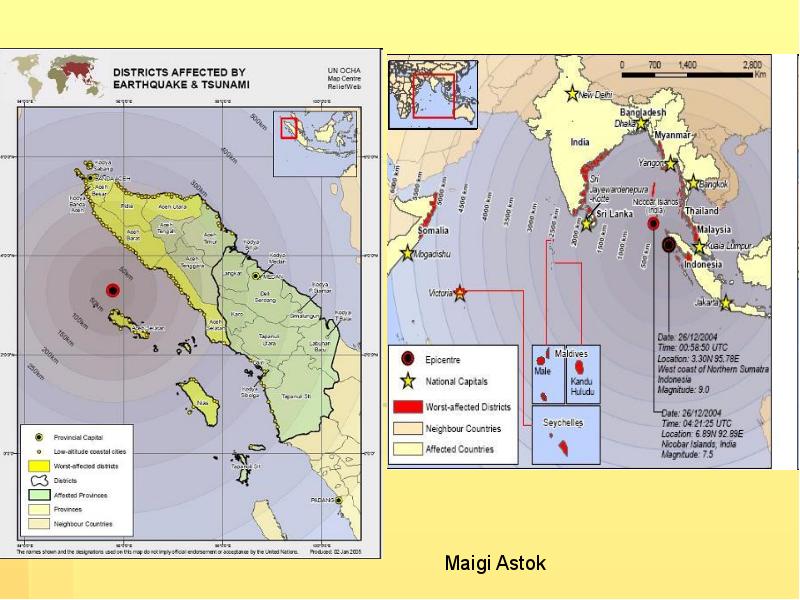

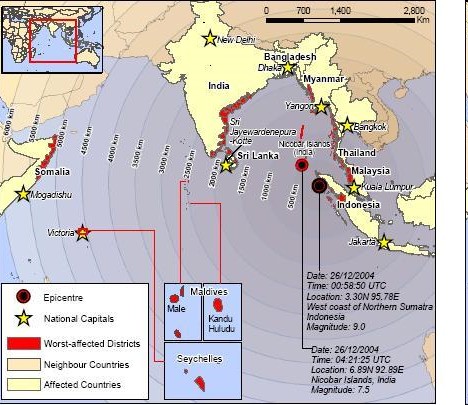

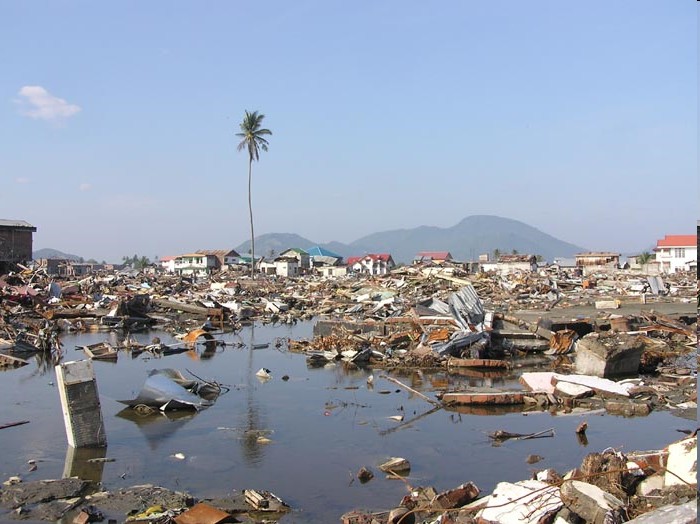

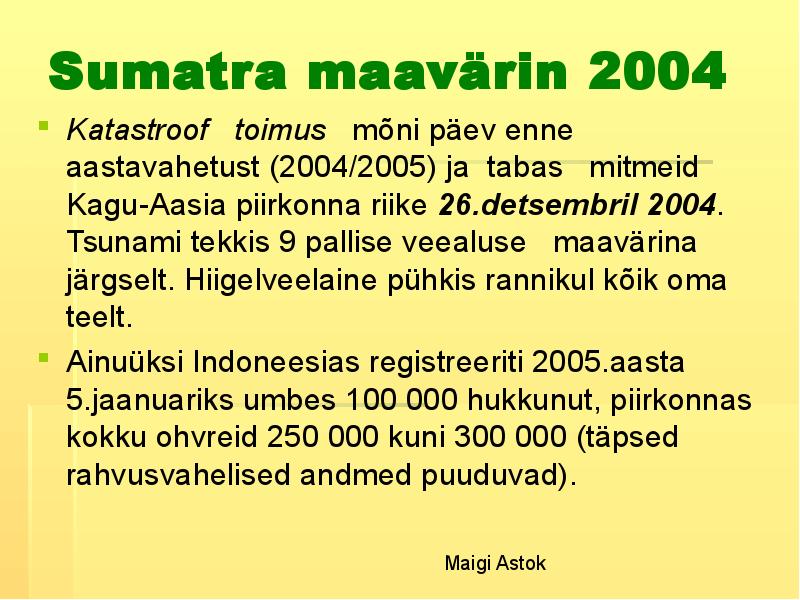

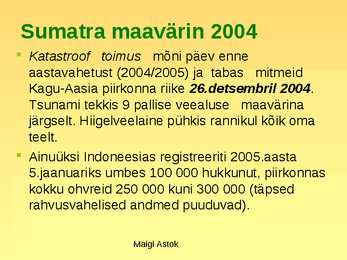

Sumatra maavärin 2004
 Katastroof   toimus   mõni päev enne
aastavahetust (2004/2005) ja  tabas   mitmeid
Kagu- Aasia  piirkonna riike 26.detsembril 2004.
Tsunami tekkis 9 pallise veealuse   maavärina
järgselt. Hi gelveelaine pühkis rannikul kõik oma
teelt.
 Ainuüksi Indoneesias registreeriti 2005.aasta
5.jaanuariks umbes 100 000 hukkunut, piirkonnas
kokku ohvreid 250 000 kuni 300 000 (täpsed
rahvusvahelised andmed puuduvad).

Maigi Astok

Maigi Astok

Maigi Astok

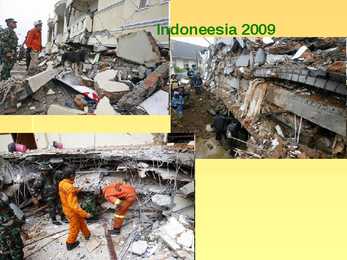

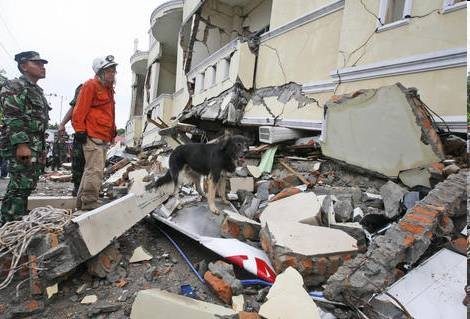

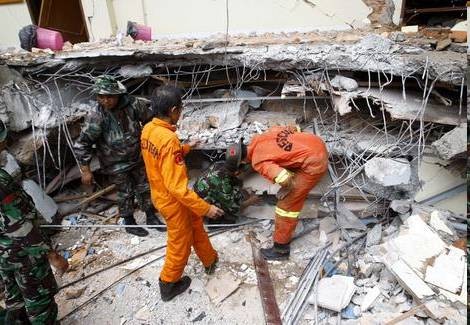

                       Indoneesia 2009

Maigi Astok

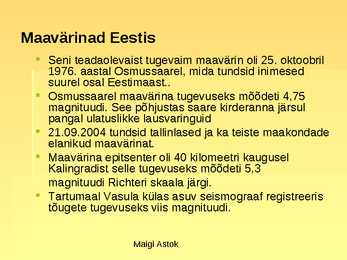

Maavärinad Eestis
 Seni teadaolevaist tugevaim maavärin oli 25. oktoobril
1976. aastal Osmussaarel, mida tundsid inimesed
suurel osal Eestimaast..
 Osmussaarel maavärina tugevuseks mõõdeti 4,75
magnituudi . See põhjustas saare kirderanna järsul
pangal ulatuslikke lausvaringuid
 21.09.2004 tundsid tal inlased ja ka teiste maakondade
elanikud maavärinat.
 Maavärina epitsenter oli 40 kilomeetri kaugusel
Kalingradist sel e tugevuseks mõõdeti 5,3
magnituudi Richteri skaala järgi.
  Tartumaal  Vasula külas asuv seismograaf registreeris
tõugete tugevuseks vi s magnituudi.

Maigi Astok

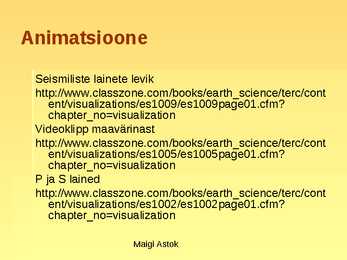

Animatsioone
Seismiliste lainete levik
http://www.classzone.com/books/earth_science/terc/cont
ent/visualizations/es1009/es1009page01.cfm?
chapter_no=visualization
Videoklipp maavärinast
http://www.classzone.com/books/earth_science/terc/cont
ent/visualizations/es1005/es1005page01.cfm?
chapter_no=visualization
P ja S lained
http://www.classzone.com/books/earth_science/terc/cont
ent/visualizations/es1002/es1002page01.cfm?
chapter_no=visualization

Maigi Astok
Kasutatud materjalid
  http://ansatte.uit.no/kku000/webgeology/webgeology_files/estonian/maavarinad2.html
 Ü.Li ber Üldmaateadus gümnaasiumile
 Ivi Olev ppt
 Ü. Liiber eksamiülesanded
 staap. kolhoos .ee/stories/storyReader$127
 www.egk.ee/vanaveeb/tartureg/seismo/mv.html
  http://www.iris.edu/gifs/animations/faults.ht m
  http://science.howstuffworks.com/tsunami2.ht m
 Guardian Unlimited
http://www.guardian.co.uk/flash/0,5860,1121610,00.ht m
  http://www.pbs.org/wnet/savageearth/animations/earthquakes/main.html

Maigi Astok
Küsimused, parandused ja
täpsustused palun saata:
Maigi Astok
[email protected]
+372 5016405
TÄNAN!
