ELEKTROAUTOMAATIKA: LONWORKS-I KASUTAMINE HOONEAUTOMAATIKAS. KÜTTE JUHTIMINE.
Referaat
Juhendaja :
TALLINN 2012

Sisukord

1.Sissejuhatus 2
1.Lonworksist 4
2.Lonworksi protokoll 5
2.1 Esimene kiht 5
2.2 Teine kiht 5
2.2.1 P-püsiv CSMA 5
2.2.2 Mittepüsiv CSMA 5
2.2.3 Ennustav P-püsiv CSMA 5
2.3Teine kiht 7
2.4 Kolmas kiht 7
2.5 Neljas kiht 8
2.6 Viies kiht 8
2.7 Kuues kiht 8
2.8 Seitsmes kiht 9
2. Standartid 10
3.Tööriistad integratsiooni ja arengu jaoks 11
4.1 Integratsiooni tööriistad 11
4.2 Arendaja tööriistad 11
4.Kütte, ventilatsiooni ja konditsioneeri juhtimine 13
5.1 Küttmine 13
5.2 Ventilatsioon 14
5.3 Konditsioneer 15
5.Kokkuvõte 18
KASUTATUD KIRJANDUS 19

Sissejuhatus

Tänapäeval on palju erinevaid automaatika juhtimissusteeme, mis on spetsifitseeritud erinevatele automaatika liikidele ja üks nendest on LonWorks. Järmist leidub tänapäeva keerulises automaatikas vähe kuid ikka leidub. LonWorks on loodud firma Echeloni poolt.
Järgmis töö eesmärgiks on uurida ja leida erinevat informatsiooni LonWorksi kasutamise ja spetsifikatsioonide kohta.
Probleemiks on LonWorksi kasutamisjuhendi tõgendamine ja kasutamise kirjeldus lihtsale inimesele arusaadavaks.
Probleemi lahendamiseks otsitakse internetist erinevat informatsiooni LonWorksi kasutamise kohta ja katsutakse seda selgeks teha ka lihtinimesele, kes pole ei puutu kokku automaatikaga.

Lonworksist

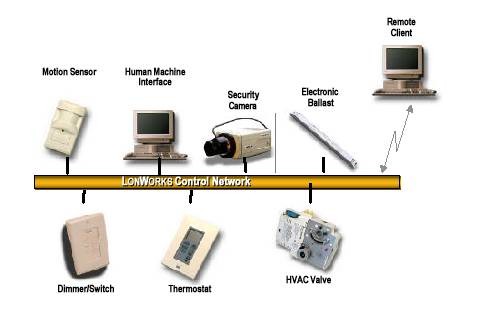

LonWorks (joonis1.1) on väljatöötatud Echelon firma poolt ja jõudnud standardiks ANSI/(EIA)CEA709.1, IEEE 1493 -L, CEA-852 ja Control Network Protocol (CNP) . Lonworksi kasutatav keskkond on hoone elektrivõrk (keerutatud paarid[UTP], raadiovõrk[RF], teiste firmade ülekandeseadmed, fiiberoptika ja elektriliinid). LonWorksi maksimaalne andmeedastuskiirus on 610 bit/sek kuni 1.25 Mbit/sek, mis on kõvasti kiirem nt. sellisest seadmest nagu X10, mille maksimaalne andmeedastuskiirus on 50-60 bit/sek. LON-süsteemide läbi on võimalik ühtsesse süsteemi ühendada erinevaid seadmeid. Olgu temperatuuriandurid, valgustus, elekterküttekaablid, õhkkardinad, süsihappegaasi andurid , ukselukud, lifti juhtimine, ventilatsioonisüsteem, keskküte - kõik need saavad sel moel koos töötada. Ning kõiki neid saab juhtida kas maja seest või kustahes eemalt arvutivõrgu kaudu. See tehnoloogia teeb majade juhtimise paindlikuks ning säästab energiat. Kõik seadmed , mis on vastavate reeglite järgi mistahes firma poolt valmistatud, on LON-süsteemis võimelised omavahel infot vahendama.
Joonis1.1

Lonworksi protokoll

LONWORKS ® protokollile osutab teenuseid iga kiht OSI tavaliselt seitse kihti mudelina.Protokoll on avatud kõigile, kes soovivad rakendada, ja kasutavad rakendamiseks C programmeerimiskeelt. Sellest tekkis IEC standart , Hiina rahvusvaheline standart ja hiljuti pälvis ISO standarti.

2.1 Esimene kiht

Esimene kiht, mitmed füüsilised lingid on toetatud nagu näiteks RS-485; meie vaba tropoloogia (FT) ja elektriliin (PLC) ; ja kolmanda osapoole traadiga ja traadita kiu transviierid

2.2 Teine kiht

Teine kiht- MAC algoritm . Lingi kihis IOS mudelis , LonWorksi protokoll lubab iseseisvat meedia kontrolli (MAC) see on tulnud kui tehti uuendusi Carrier Sense Multiple Access-le (CSMA) pärast seda kui see standardiseeriti. MAC-i kiht koosneb kahest konseptist: P-püsiv CSMA ja mittepüsiv CSMA.

2.2.1 P-püsiv CSMA

P-Püsivas CSMA-s ühendus linkidega on liigitatud ja edasiandmiskeskus annab edasi tõenäolise P-ga. Näiteks kuis püsiv 0,1 CSMA link siis oleks 10 sahtlit mis oleksid suvaliselt niiet tõenäosus ühest neist ühendada oleks 10%.

2.2.2 Mittepüsiv CSMA

Mittepüsiv CSMA puhul ükskõik millal jaamal on sõnumit vaja edastada ta valib suvalise juurdepääsu pordi mitte ei anna kohe sõnumit edasi. See väldib sõnumite kokku sattumist ja errorit.
Mittepüsiv CSMA on väga kasulik süsteemides kus liigub palju sõnumeid, kuid paljudel juhtimissüsteemidel on sarnane juhtimine.

2.2.3 Ennustav P-püsiv CSMA

Et toetada tähtsamaid sõnumeid siis on on suvalised pordid jäätud varu portideks. Selle puhul saavad tähtsamad sõnumid millel on MAC-i prioriteet võivad kasutada neile mõeldud porte.
Sõnastikupõhine CSMA, kui jaam saadab sõnumi, mitu vastus paketid sõnum toob on kodeeritud pakettaknad on kiht 2 päises. Seda nimetatakse link mahajäämust juurdekasvu . Pakettide arvu, mis saadetakse vastuseks esialgne sõnum on tuntud saatja sest see tuleb jälgida vastuseid, et ta teab, millal lõpetada taasedastamise. Kõik sõlmed lingil saavad kõik paketid ja uurida Layer 2 kaudu näha, mis juurdekasvu link mahajäämus. Nad kasutavad seda järjest mahajäämust kohandada teenindusaegade arvu nad juhuslikult oma link juurdepääsu. Nii et mahajäämus on dünaamiliselt suurenenud, kui on rohkem liiklust, ja see laguneb aja jooksul liikluses taandub. Joonis 2.2.3.1
Sel viisil LonWorks protokolli dünaamiliselt korrigeerib arv suvalise teenindusaegade põhineb tuntud tulevikus.Protokoll MAC algoritm peer -to-peer võrgu on näidanud empiiriliselt kasutada link ribalaiusega kuni 80 protsenti oma teoreetilise maksimaalse koos kokkupõrke määr vähem kui 4 protsenti. See on väga tõhus ja nõuab vähest riik, ei tea jaamade arvu lingil, ega kokkupõrke avastamise riistvara . Joonis 2.2.3.2
Joonis 2.2.3.3
Liiklus versus viivitus illustreerib võimu Ennustav P-Püsiv CSMA kokkupõrkeid vältida isegi võrgu ülekoormus.

2.3Teine kiht

Peale MAC algoritmi pakub teine kiht veel 16-bitist tsüklilist koondamis ülevaadet (CRC). CRC on CCITT CRC-16 standart. Bittide kodeerimine bi-faasiruumi kodeeringus. See varjant on Manchesteri kodeering, mis pakub polaarsust tundes suhelda erinevate keerupaari juhetega. Paigaldaja ei pea muretsema millise juhtme ta millise klemmiga ta ühendab.

2.4 Kolmas kiht

Kolmas kiht on võrgukiht, mis annab aadressid. Lonworksi protokollis aadresside andmine liigitub hirarhiliselt, alustades sõlme domeenist ja seejärel selle alamvõrgu ja identifitseerimisnumberiga, iga väljund on kaheksa bitti . Teiseks sõlm võib olla liikmeteks mitu gruppi, kus iga grupi aadress kodeeritakse ühe baidina. Domeen võib sisaldada kuni 256 multicasti gruppi, samuti 255 alamvõrku, kellel mõlemad aadrssi maksimumid 127 sõlmes. Et säästa ribalaiust, domeeni aadress võib olla kodeeritud null pikkusega, ühe baidina, kolme baitina, või et tagada unikaalsus, kuue baidina. See lihtne disain võimaldab väga lihtsat mitmed paketid saata ühel aadressil. Marsruudi tabelid on üsna väikesed, näiteks massiivi 256 bitti ja sõnum peaks läbima kogu ruuteril antud alamvõrgu, ning kuuluma teatavasse rühma.

2.5 Neljas kiht

Transpodi kihis pakettide taasedastamise ja koopiate tuvastamine toimub. Kui pakett saadetakse, siis kontrollitakse kas pakett saadeti usaldatavast allikast või mitte. Paketid mis ei ole usaldusväärsed nendel on tunnustamatta teenused tunnustamatta vastused. Protokoll toetab usaldusväärne unicast samuti multicast, muutes selle läbipaistvamaks kohaldamist, kas selle teabe saadetakse üks või mitu jaamades. Iga pakettaknad, kordusvalimiste arvu, aja vahel üritab, ja kogu tehingu aja vastuvõtja poolel on seadistatav. See võimaldab tehingute kas ei või õnnestub ühe piirneb aega, vastab taotluse reaktsiooniaeg nõuetele.

2.6 Viies kiht

Seansikiht, on koht, kus taotluse reageerimise teenused on toimitud. Lisaks saadab vastuse, protokoll salvestab selle, nii et kui uuesti tuleb mööda, vastuseks saab pahaks kohaldamata vaja uuesti arvutada ja taasesitada.

2.7 Kuues kiht

Kuues kiht (joonis 2.7)- esitlus kiht, kasutatakse koos Echelon kirjastaja-abonendiandmeidi mudeleid . Esitlus kihi kaudu kodeerib semantikat edastatud andmete rakenduse kihte. Samuti viib tunnus andmevälju. Joonis 2.7

2.8 Seitsmes kiht

Rakenduse kiht, tagab et andmed nimetataks võrgu muutujateks. Võrgu muutujate rakenduse kohaselt nimetatakse andmete liigid, mis sisaldavad semantika kaugemale minevaiid täisarve ja Boole'i. Näiteid võib olla temperatuur Celsiuse kraadides kas kõrge või madala piiratud, samuti kindlaks määratud väärtusest kehtiv või mitte. Võrgu muutuja väljundid üks sõlm võib kohustatud võrgu muutuja sisendite teiste sõlmede tingimusel, et andmetüübid vahel toodangut ühe ja sisend teiste vahelisel kokkuleppel.

Standartid

LonWorks on ISO / IEC standardi koosneb järgmistest osadest:

ISO / IEC 14908-1. sideprotokoll
ISO / IEC 14908-2. Keerupaarkaablid traat signalisatsiooni tehnoloogia
ISO / IEC 14908-3. Elektriliinide signalisatsiooni tehnoloogia
ISO / IEC 14908-4. IP ühilduvus (läbindusmehhanismid) tehnoloogia

Lisaks teiste standardiorganisatsioonide poolt vormistatud standartid LonWorksile:

ANSI / CEA 709,1-B-2002. Kontroll võrgustike ja kodu kontroll (ANSI spetsifikatsioon KMH / CEA 709,1 kaudu kättesaadavaks Global Engineering dokumendid ).
ANSI / ASHRAE 135-1995. MAC kihi Hoone automaatika ja juhtimissüsteem Networking standard
IEEE 1473 -L. Intra-auto ja muu auto side raudteeveeremi (reisirongid)
AKI EAP. Ameerika Raudteede Assotsiatsiooni elektrooniliselt juhitav pneumaatiline pidurisüsteem
EN14908-1. Euroopa Liidu intelligentsed ehitised
GB / Z 20.177,1-2.006. Standardikomitee Administration Hiina kontrolli võrgustike
GB / T 20.299,4-2.006. Standardikomitee haldus Hiina Digital Tehnika kohaldamine Ehitus Residence ühenduse
SEMI E54.16. Semiconductor seadmete tootjad standard andur -ajam võrgud

Tööriistad integratsiooni ja arengu jaoks

4.1 Integratsiooni tööriistad

LonMaker® Integration Tool - Standardi desain, kasutuselevõtmise ja võrgu hooldus tarkvara LonWorks energia kontrolli võrkudes.
LonScanner™ Protocol Analyzer - Pildistab, analüüsib, iseloomustab ning kuvab kontrolli võrgu paketid lihtsa vormi.
LNS Plug-in Source – aitab tõhustada ja laiendada oma lemmik LNS vahendeid selle ulatuslikku tasuta Echelon ja kolmanda osapoole pluginaid.

4.2 Arendaja tööriistad

FTXL Developer 's Kit - Tasuta vahend hoone LonWorks- toega tooteid kasutades FTXL 3190 transiiver lahendus.
LNS® Application Developer’s Kit – Arengumaade jaoks tarkvararakenduste ja tööriistad LonWorks võrkudes.
Microprocessor Interface Program (MIP) Developer’s Kit – Võimaldab toote peamine mikroprotsessor kasutada Neuron ® kiip nagu kaasprotsessor kontrolli võrgurakendustest kuni 4096 võrgustiku muutujad.
Mini FX Evaluation Kit - Toetab hindamine LonWorks kontrolli võrgustike kaudu kirjalikult, koostamise ja laadimise rakenduste seadmed varustatud Neuron- protsessoriga .
LNS DDE Server - Kasutamise DDE või SuiteLink ühilduv Microsoft ® Windows ® rakendus jälgida ja kontrollida LonWorks võrkudes ilma programmeerimine .
LNS Device Plug-in Framework Developer's Kit – Arengumaade jaoks pluginaid, et laiendada funktsionaalsust LNS haldamise tööriistu.
LNS Redistribution Kit – Lets te kimbus oma LNS taotluse koopia LNS Server sujuvamaks paigaldamist ja kasutamist.
LonBridge™ Server - Kirjutamiseks rakendused jälgida ja kontrollida koostalitlusvõimeliste ise paigaldada (ISI) seadmete LonWorks võrku.
NodeBuilder® FX Development Tool – Loomiseks kontrolli võrgurakendustest kasutavaid seadmeid Series 5000 Series 3100 Neuron ICs ja tark transiivereid.
OpenLDV Software Developer's Kit – Võimaldamiseks Microsoft Windows rakendusi saata ja vastu võtta LonWorks sõnumeid läbi ühilduva Echelon ja kolmanda osapoole võrgu liidesed .
PLCA-22 Power Line Communications Analyzer – Võimaldab mõõta võti sideparameetrid sealhulgas nende Signaali-müra suhe, Attenuation sallivus / side marginaali, ja palju muud.
Power Line Development Support Kit - Annab eeskuju ja paigutuse tööriist toetust välise diskreetne liidese lülitused elektriliini tark transiivereid.
ShortStack® FX Developer’s Kit - Arengu vahend, mis võimaldab teil kasutada mistahes mikrokontroller koos Echelon Smart Transceiver või Neuron-protsessoriga, mis tegeleb kontrolli võrgustiku ülesanded. Saadaval ka tasuta allalaadida.

Kütte, ventilatsiooni ja konditsioneeri juhtimine

Kütte, ventilatsiooni ja kliimasede (HVAC inglise keeles: heating, ventilation and air conditioning) on tehnoloogia mis on sisekeskonna temperatuuri ja olude parandamiseks välja töötatud. HVAC disain on väga täpne inseneeringu tipp, mis põhineb termotünaamikal, vedeliku mehhaanikal, ja soojusjuhtivusel. HVAC kasutaks suurtes hoonetes nagu näiteks koolides , kontorihoonetes ja pilvelõhkujates.

5.1 Küttmine

Joonis 5.1 Keskkütte katel.
Keskküte süsteem annab soojust kõikidesse hoone siseruumidesse või osale hoonest. Seda saab kmbineerida teiste süsteemidega et tekiks HVAC .
Keskküte erineb kohalikust küttest sellepoolest et kütmine toimub ühes kohas, näiteks ahju ruumis, kütte ruumis kuid mitte geomeetriliselt kesk punktis. Kõige tavalisem kütmise viis on kütuste põletamine ahjus või katlas. Põlemisest saadud soojus jaotatakse :

Sundrõhuga läbi torustiku
Veega läbi torustiku
Või aur lastakse väikeste torude peale milles voolab vesi ja nii antakse soojus edasi.

Üha rohkem kasutatakse päikeseenergiaga töötavat soojuse allikaid , millisel juhul kasutab jaotussüsteem tavaliselt vett.

5.2 Ventilatsioon

Ventilatsioon on protsess mille käigus vahetatkse ja pannakse toas õhk ringlema et, tõsta ruumi õhu kvaliteeti. Joonis 5.2 Kodu ventilatsioon
Ventilatsiooni ülesanneteks on:

Eemalda ruumist ebameeldivad lõhnad, niiskus, toss
Vahetada väljahingatav süsihappegaas puhta värske õhu vastu välja.
Hoida sisemine õhk ringluses.

Ventilatsioon hõlmab nii õhu vahetust välisõhu vastu kui ka õhuringlust hoones sees. Need on ühed põhikriteeriumid et, hoida siseõhk normaalne. Meetodid õhu ringlema panemiseks on jaotatud:

Mehaaniline / sunniviisiline
Naturaalselt.

Mehaaniliseid või sunniviisiliseid ventilatsioone kasutatakse siseõhu kvaliteedi kontrollimiseks. Liigsed lõhnad, niiskus ja saasteained kontrollitakse siseõhu välisõhuga asendamisega kuid see võtab palju energiat.
Naturaalne ehk loomulik ventilatsioon on siseõhu vetileerimine kasutamatta selleks mehaanilisi seadmeid nagu proppeller. Seda saab teha avatavate akendega või ventilatsiooni aukudega . Keerulistemates süsteemides lastakse soojal õhul ruumis tõusta ja väljuda kõrgematel asuvatest shaftidest.

5.3 Konditsioneer

Õhukonditsioneer ehk konditsioneer on seade, mis jahutab, kütab ja puhastab siseruumide õhku.
Jahutamine suve. Tavalisi, on/off-tüüpi kompressoriga konditsioneere kasutatakse kõikvõimalike ruumide jahutamiseks suvisel perioodil kuni +5 °C välisõhutemperatuuril.
Jahutamine talvel. Kui lisada konditsioneerile talvevarustus, siis saab temaga ruume jahutada ka talvel. Soovitatav on kasutada sujuva reguleerimisega rõhu pealt juhitavat talvevarustust: see tagab tõrgeteta töö ka kuni –15 °C välisõhutemperatuuril.
Kütmine. Enamikul seadmetest on peal neljateeklapp, mille abil pannakse konditsioneer tööle vastupidises suunas. Nii saab konditsioneeri kasutada ka kütmiseks. On/off-kompressoriga konditsioneer kütmisel elektrit ei säästa: seade puhub küll sooja, kuid selle soojuse hind ei ole elektriradiaatori toodetud soojusest eriti palju odavam. Pealegi minetab tavaline konditsioneer miinuskraadide saabudes oma töökindluse.
Konditsioneeri saab rakendada kõikjal, kus vajatakse efektiivset jahutust. Põhiliselt kasutatakse õhukonditsioneere büroodes, eramutes, haiglates, apteekides, spordisaalides, kaubanduskeskustes, tööstustes, tootmishoonetes ning kilbi- ja serveriruumides.

Õhuvõturest, mille kaudu seade imeb sisse ruumis olev sooja õhu Joonis 5.3.1

Seadme esipaneel , mille taga on õhufiltrid

Nupp , mille abil on võimalik konditsioneeri käivitada ilma puldita

Näitude paneel (võib olla nii digitaalne kui ka dioodlampidega)

Horisontaalne õhusuunaja (üles/alla)

Vertikaalne õhusuunaja (paremale/vasakule)

Õhuionisaator (lisatarvik)

Söefilter (lisatarvik)

Elektrostaatiline või plasmafilter (lisatarvik)

Mehaaniline pestav tolmufilter

Kaugjuhtimispult

Õhuvõturest

Kondensaadi (vesi, mis jahutamisel siseseadmes tekib) ärajuhtimise toru

Külmaaine torud ning sise- ja välisseadme vaheline kaabel

Õhu väljapuhke võre Drossfel
Tiiviku latt
Tiivik
Kuumad torud
VÄLJAS
Kompressor
Kuum õhk
Puhur
SEES
Toa õhk
Välis õhk
Jahtund õhk
Jahutus torud
Termoandur
Joonis 5.3.2

Kokkuvõte

Referaadis saab ülevaate LonWorksi protokollidest ja HVAC osadest. LonWorks on üks huvitav automaatika seade mis pole küll tänapäeval niiväga palju levinud kuid kasutatakse ikkagi.
Hoone siseõhu kvaliteedi paremaks muutmiseks kasutatakse tänapäeval väga laialdaselt HVAC, millel on vägapalju erinevaid lahendusi ja süsteeme ning seda saab juhtida LonWorksiga. Enamast kooseb ta ikka kütmisest, ventilatsioonist ja konditsioneerist.

KASUTATUD KIRJANDUS

https://www.echelon.com/technology/lonworks/lonworks-protocol.ht m
https://www.echelon.com/technology/lonworks/standards-applications.ht m
https://www.echelon.com/products/tools/integration/lonmaker/default.ht m
https://www.echelon.com/products/tools/default.ht m
http://en.wikipedia.org/wiki/HVAC
http://en.wikipedia.org/wiki/Central_heating
http://en.wikipedia.org/wiki/Ventilation_(architecture)
http://en.wikipedia.org/wiki/Air_conditioning
