Keevitamine ja selle protsessid (0)

Koostas: Reppy

21.11.2012
Keevitamine

1.  Keevitusprotsesside Liigitus:

  Käsikaarkeevitus
   Keevitus  kaitsva gaasi keskkonnas (MIG, MAG, MIG/MAG, TIG)
   Kontaktkeevitus
   Plasmakeevitus

2.  Metallide  keevitatavus :

Keevitatavuseks nimetatakse ühesuguste või erinevate metallide omadust moodustada
kvaliteedinõuetele vastav  keevisliide . Keevitatavus sõltub keevitatavast materjalist,
kasutatavast keevitustehnoloogiast, samuti keevisliite konstruktsioonist. Praktikas on
juurdunud 4 keevitatavuse hindamise astet: hea, rahuldav, piiratud, halb.  Hea keevitatavuse
korral on keevisõmblusel ligilähedaselt samad mehaanilised omadused kui keevitataval
metallilgi. Keevitatavus on  rahuldav, kui piisavalt hea keevisõmbluse saamiseks tuleb valida
kindel ( ratsionaalne ) keevitusrežiim. Piiratud keevitatavuse korral tuleb kasutada erinevaid
tehnoloogilisi võtteid (näiteks toorikute ettekuumutamine, järeltermotöötlus jne.) või isegi
muuta keevitusviisi. Halva keevitatavuse puhul piisavat keevitatavust saavutada ei ole
võimalik.

Metallide keevitatavust hinnatakse praokindlusega.  Külmpraod tekivad enamasti
keevisõmbluse kõrval põhimetallis kohe või 10…48 tunni jooksul pärast keevitamist.
Külmpragusid  seostatakse  suurest jahtumiskiirusest tingitud habraste karastusstruktuuride
moodustumisega või metalli nn vesinikhaprusega (kõrgenenud vesiniku kontsentratsioonist
tingituna ). Külmpragude tekkimise oht on karastuvatel terastel, mille süsinikusisaldus on
suurem kui 0,25%.  Kuumpraod  tekivad keevitamise ajal, tavaliselt õmblusmetallis. Praod
tekivad kõrgel temperatuuril, kui õmblusmetall on pooltahkes või vasttardunud olekus.
Kuumpragude tekkele kalduvad enamasti suure süsiniku-, väävli- ja fosforisisaldusega
terased. Nii külm- kui kuumpragude tekke põhjus on keeviskonstruktsioonis keevitamisel
tekkivad  keevituspinged.  Keevituspingeid põhjustavad ebaühtlane temperatuuriväli
(keevisõmbluse ligiduses on temperatuur märgatavalt kõrgem kui eemal), samuti
keevisõmbluse lähiala takistatud  paisumine  kuumutamisel ja takistatud kahanemine
jahtumisel.

Keevituspingeid ja  nendest  põhjustatud külm- ja kuumpragusid saab vältida liidetavaid
toorikuid ette kuumutades (sellega väheneb temperatuuride ebaühtlus), samuti
keeviskonstruktsiooni termilise järeltöötlemisega – lõõmutamisega keevituspingete
kõrvaldamiseks. Suurte keeviskonstruktsioonide puhul ei ole võimalik kumbki eelnimetatud
võtetest, mistõttu sellised konstruktsioonid (laevakered, autokered,  mastid  jms.)
keevitatakse kokku hea keevitatavusega metallidest ja metallisulamitest, näiteks
madalsüsinikterastest (süsinikusisaldus  alla 0,25%).




1


Koostas: Reppy

21.11.2012
3.  Tähtsamate keevitusprotsesside kirjeldus:

   Kaarkeevitus kattega  elektroodiga:

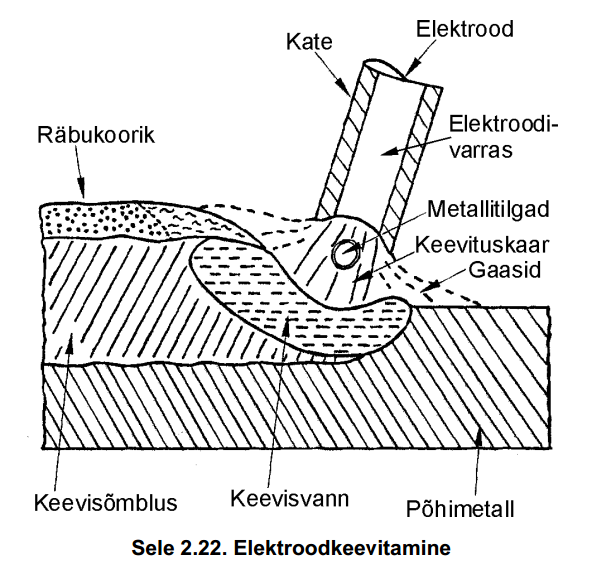

Elektroodkeevitamine kuulub rahvusvahelise  liigituse  järgi ilma kaitsegaasita
kaarkeevitusmeetodite rühma. Elektroodkeevitamisel kinnitatakse keevituselektrood
elektroodihoidikusse. Keevituskaare, mille temperatuur on 5000…6000 °C, toimel
elektroodivarras ja selle kate ning põhimetall sulavad. Tekib keevisvann, kuhu
siirduvad elektroodimetalli  tilgad  ja katte sulamisel tekkinud räbu tilgad, mis
moodustavad keevisvanni pinnal sularäbu kihi. Elektroodivarda ots sulab kattest
kiiremini, tekitades süvendi, mis suunab sulametalli tilgad ja katte lagunemisel
tekkiva gaaside joa keevisvanni. Kattest eralduvad gaasilised ained tekitavad
kaarevahemikus keevisvanni kohale gaasikaitse ümbritseva keskkonna (õhu) hapniku
ja lämmastiku mõju vastu. Keevisvanni jahtumisel moodustub keevisõmblus ning
selle pinnale tardunud räbukoorik.

Elektroodkeevitamine  Keevituskiirus ja  tootlikkus  on elektroodkeevitusel väikesed –
ühe elektroodi sulamise aeg on ühe-kahe minuti piires, millele järgnevad ajakaod.
elektroodi vahetamiseks ja kaare taassüütamiseks. Tänapäeval elektroodkeevituse
osatähtsus väheneb, olles 20…25%. Elektroodkeevitamist kasuta takse kõikide
teraseliikide, malmi, Cu-sulamite, piiratult ka Al-sulamite  keevitamiseks .
Elektroodkeevitamine sobib materjali paksustele üle 1,0…1,5 mm. Selle meetodi eelis
on kasutatavus kõikides keskkonnatingimustes, võimalus keevitada õmbluse ruumis
suvalise asendi puhul (põranda, seina ja laeõmblused), suhteliselt lihtsad ja
teisaldatavad keevitusseadmed (keevitustrafod, keevitusalaldid).




2


Koostas: Reppy

21.11.2012
  MIG/MAG Keevitus:

MIG/MAG keevitamist e. sulava  elektroodiga kaarkeevitamist  kaitsegaasis liigitatakse
kasutatava  kaitsegaasi järgi kahte gruppi:

• MAG-keevitamine e. kaarkeevitamine aktiivkaitsegaasis (CO2),
• MIG-keevitamine e. kaarkeevitamine inertgaasis (argoonis).

Kuna mõlemad keevitusprotsessid erinevad vähe ja kasutatakse samu seadmeid, siis
on sageli rahvusvaheliselt käibel lühend MIG/MAG-keevitamine.

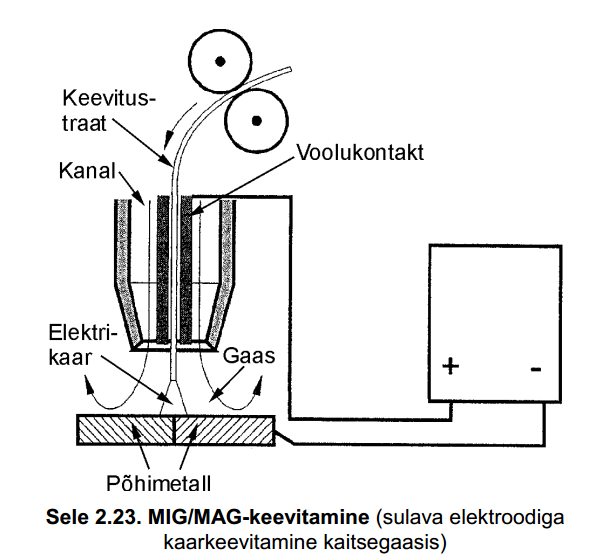

MIG/MAG-keevitamisel tekitatakse traadikujulise elektroodi ja keevitatava detaili
vahel kaarlahendus, mille soojusenergia toimel elektroodimetall ja põhimetall
sulavad (sele 2.23). Keevituskaare piirkonda juhitakse gaasisuudmiku kaudu
kaitsegaasi, mis kaitseb keevisvanni ja metallitilkasid õhuhapniku ja lämmastiku
toime eest. Keevitustraati antakse kaarevahemikku traadietteandemehhanismi
rullide abil. Keevitusvool juhitakse keevitustraati keevituspõletisse kinnitatava
voolukontakti abil. MIG/MAG-keevitus on levinud põhiliselt
poolautomaatkeevitusena – keevitustraat antakse ette automaatselt, põletit
nihutatakse käsitsi.

MIG/MAG-keevitamise  eeliseks   elektroodkeevitusega  võrreldes on suur tootlikkus,
kuna puuduvad ajakaod elektroodi vahetamiseks, keevitamisel ei teki räbu, ei ole
vaja keevisõmblust räbust  puhastada  ja parem on õmbluse kvaliteet. Meetodi
puuduseks on sobimatus välistingimustes, väiksem on keevitustraatide valik.
Kaitsegaas  valitakse keevitamisel sõltuvalt keevitatavast materjalist: näiteks
enimlevinud madalsüsinikterastest konstruktsioone keevitatakse enamasti
kaitsegaasina  süsihappegaasi (CO2) kasutades. MIG/MAG-keevitus on tänapäeval
maailmas enimlevinud keevitusmeetod, näiteks laevaehituses ja - remondis  tehakse
95% töid MIG/MAG-keevitust kasutades.




3


Koostas: Reppy

21.11.2012
  TIG keevitus

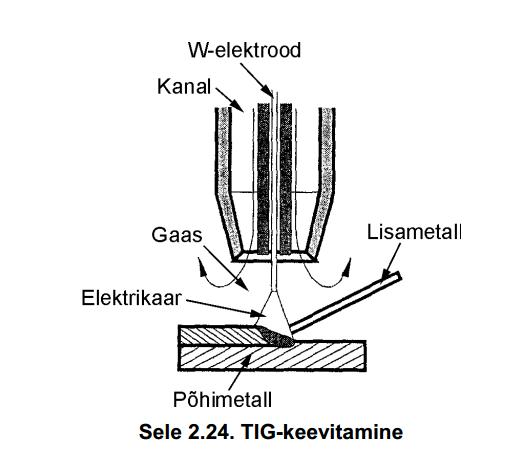

TIG-keevitamisel e. sulamatu elektroodiga kaarkeevitamisel kaitsegaasis põleb
keevituskaar volframelektroodi otsa ja toote vahel (sele 2.24) ning on ümbritsetud
keevituspõleti suudmikust väljuva, kanalit läbiva gaasijoaga. Kaitsegaas –  argoon  (Ar),
harvem  heelium  (He) – kaitseb elektroodi ja keevisvanni ümbritseva õhu eest, ühtlasi
keevituspõletit jahutades. Keevisvanni moodustamiseks kasutatakse lisametalli.


TIG-keevitus on levinud peamiselt käsikeevitusena. Kasutataks õhukeste materjalide,
alates 0,1 mm (võrdlusena: elektroodkeevitamisel alates 1,0 mm) keevitamisel.
itatakse peamiselt kõrglegeerteraseid ja kergoksüdeeruvaid metalle ja
metallisulameid (Al, Mg, Ti jt.), aga samuti pronksi. Meetodi eelised ja puudused on
samad, mis MIG/MAG-keevitamisel.





4


Koostas: Reppy

21.11.2012
4.  Kontaktkeevitusprotsesside kirjeldus:

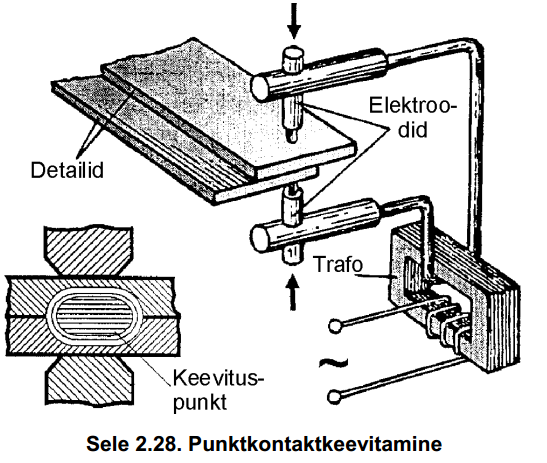

  Punktkontaktkeevitusel e. punktkeevitusel ühendatakse ülekattes olevad detailid
ühe või mitme keevispunkti abil, mis elektrivoolu toimel tekivad elektroodide vahel.
Joonkontaktkeevitus on punktkeevituse edasiarendus, kus järjestikused
keevituspunktid tekivad detailide liikumisel kettakujuliste elektroodide vahel.
Reljeefkontaktkeevitamine  on sarnane punktkeevitusega, kus keevituspunktid
moodustuvad detaili pinnast välja ulatuvate osade vahel.

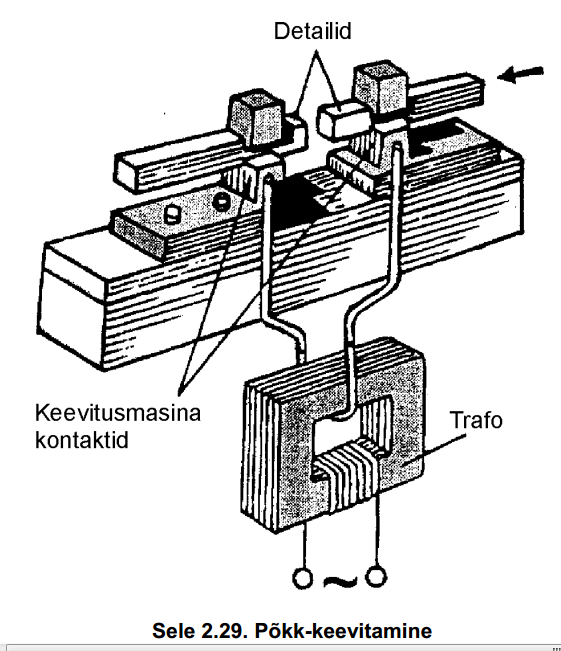

  Põkk-keevitamist liigitatakse keevitusprotsesside iseloomu järgi sulatuspõkk-
keevitamiseks ning takistuspõkk-keevitamiseks. Esimesel juhul saadakse põkkliide
keevitusmasina kontaktide abil kokkupuutesse  viidud  detailide otspindade
kuumutamisega trafo vahendusel vooluahelat pingestades.  Enne otspindade
kokkusurumist liidetavad pinnad sulavad. Takistuspõkk-keevitamisel ühendatavad
detailid surutakse otspindu pidi kokku ning kuumutatakse keevitusvooluga plastse
olekuni, misjärel rakendatakse survejõudu. Hõõgumiseni kuumeneval liitekohal
täheldatakse kohtjämendust. Sulatuspõkk-keevitamist kasutatakse suure
ristlõikepinnaga detailide, takistuspõkk-keevitust väikese ristlõikepinnaga detailide
ühendamiseks.





5


Koostas: Reppy

21.11.2012
5.  Gaaskeevituse protsess

Gaaskeevitamine on keemilisel reaktsioonil põhinevate sulakeevitusprotsesside üldnimetus,
kus energiaallikana kasutatakse hapniku ja põlevgaasi segu põlemissoojust. Reeglina on sel
juhul tegu käsikeevitusega. Enimlevinud on hapnik-atsetüleenkeevitus, kus põlevgaasina
kasutatakse atsetüleeni ( C2H2 ). Atsetüleenileegi temperatuur ulatub kuni  3100  °C. Veel
kasutatakse vesinikku ja looduslikku gaasi, nende puhul on gaasileegi temperatuur
märgatavalt madalam.

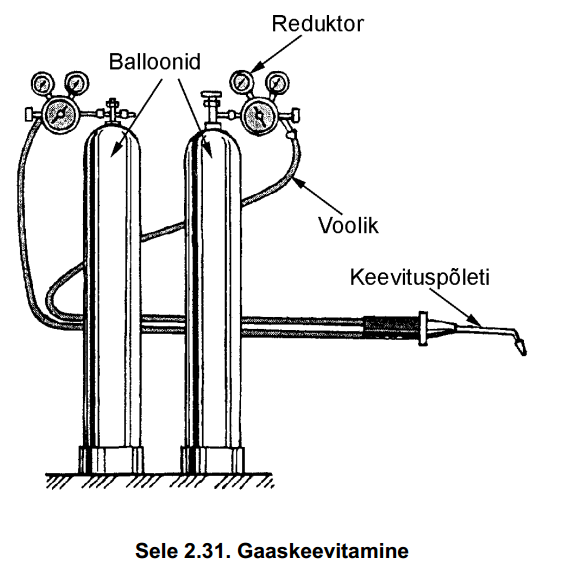

Gaaskeevitamisel juhitakse hapnik ja põlevgaas balloonidest läbi gaasireduktorite ja
keevitusvoolikute põletisse, kus nad segunevad ja tekitavad gaasileegi. Tänapäeval
kasutatakse universaalseid keevitus-lõikepõleteid, millega on võimalik nii gaaskeevitada kui
ka gaaslõigata. Keevitamisel kasutatakse lisametalli (traat, vardad ), mille keemiline koostis
peab olema keevitatavale  metallile  lähedane.

Gaaskeevitamise eeliseks on võimalus keevitada mistahes asendis. Saab keevitada õhukest
plekki , mis elektroodkeevitusega võimalik ei ole. Puudusteks on gaasileegi väike
läbisulatusvõime ja sellest tulenev piiratud keevitatava materjali paksus (kuni 4…5 mm).
Gaaskeevitusele loomulik on väike tootlikkus ja suured kulutused keevitusgaasidele.
Gaaskeevitamise osatähtsus on tänapäeval väike, seda kasutatakase peamiselt
remonttöödel.





6


Koostas: Reppy

21.11.2012
6.  Jootmise protsess

Sageli ei ole võimalik või otstarbekas kasutada liitetehnoloogiana keevitamist, seda näiteks
halvast keevitatavusest tingituna. Jootmiseks nimetatakse lahtivõetamatu liite saamise sellist
tehnoloogiat, kus ühendatavate materjalide vaheline pilu täidetakse sulametalliga liidetavaid
materjale sulatamata. Pilu täitvat metallisulamit, mis on võimeline liidetavaid materjale
märgama ning pärast tardumist moodustab jooteliite, nimetatakse joodiseks. Keevitamisega
võrreldes on jootmisel mitmeid iseärasusi:

   joodise  ja jooteõmbluse koostis erinevad  liidetavate  materjalide koostisest,
  joodise ja moodustunud jooteõmbluse tugevus on liidetavate materjalide tugevusest
väiksem,
  joodise  sulamistemperatuur on liidetavate materjalide sulamistemperatuurist
madalam,
  jooteõmbluse moodustumine toimub enamasti kapillaarjõudude toimel.

Jootmise olulisemad eelised keevitamisega võrreldes on järgmised:

  kõik metallid, sh. halvasti keevituvad, on joodetavad;
  on võimalik liita erineva  sulamistemperatuuriga  materjale, sh. metalli
mittemetallidega;
  liidetavate materjalide vähema  kuumenemise  tõttu on protsess keevitamisest kiirem;
samal põhjusel on väiksemad keevitamisele iseloomulikud probleemid – toodete
kõverdumine, metalli struktuurimuutused jms
Jootmise puuduseks on jooteliite temperatuuritundlikkus, s.o. kuumus võib põhjustada liite
tugevuse vähenemise või isegi jooteõmbluse sulamise.
Joodise sulamistemperatuuri järgi eristatakse pehmejoodisjootmist, kus kasutatakse
pehmejoodiseid sulamistemperatuuriga kuni 450 °C, ning kõvajoodisjootmist, kus
kasutatakse kõvajoodiseid sulamistemperatuuriga üle 450 °C. Pehmejoodisjootmist
kasutatakse juhul, kui jooteliidet ei koormata nimetamisväärselt ja ta töötab madalatel
temperatuuridel, näiteks elektroonikas ja elektrotehnikas.
Jootmisviise liigitatakse kõige sagedamini liigitamist jootekoha  kuumutamise  viisi järgi.
Jooteljootmisel  e. tõlvikuga jootmisel kuumutatakse joodist ja jooteliidet jootli e.
jootetõlviku abil. Gaasjootmisel toimub  kuumutamine  gaasileegi abil nagu
gaaskeevitamiselgi. Ahijootmisel kuumutatakse tooteid ja joodist ahjus.  Induktsioonjootmine
toimub kasutades induktsioon- e. kõrgsageduskuumutamist. Sukeldusjootmine on  jootmine
kuumutamisega sulajoodise vannis. Kontaktjootmisel e. takistusjootmisel kuumutatakse
ühendatavaid tooteid nagu kontaktkeevitamiselgi liitekohta läbiva elektrivooluga.





7


Koostas: Reppy

21.11.2012
Jootmismaterjalideks on  joodised  ja räbustid. Sulamistemperatuuri järgi eristatakse
pehmejoodiseid (sulamistemperatuur  kuni 450 °C) ja kõvajoodiseid sulamistemperatuuriga
üle 450 °C. Toodetakse pehmejoodiseid sulamistemperatuuriga alates 11 °C (Ga-In-Sn) kuni
425 °C (Ge-Al). Enimkasutatavad on tina (Sn) ja plii (Pb) baasil pehmejoodised. Kõvajoodiseid
toodetakse sulamistemperatuuriga 580…1240 °C. Tuntuimad on Cu-, Ag- ja Al-baasil
kõvajoodised.
Jooteräbusti on mittemetalne keemiline aine joodetavate metallide ja joodise puhastamiseks
oksiididest, pindade jootmise ajal puhtana hoidmiseks ja sulajoodise pindpinevuse
vähendamiseks. Jootmistemperatuuri järgi eristatakse pehmejoodisjootmisräbusteid ja
kõvajoodisjootmisräbusteid.
Jootmistehnoloogia koosneb järgmistest etappidest:
•  liidetavate pindade ettevalmistus – puhastamine mustusest ja
oksiidikilest;
•  liite koostamine – liidetavate detailide asendi fikseerimine selleks, et
tagada ettenähtud jootepilu; selle suurus sõltub joodetavatest
metallidest ja joodisest ning on 0,05…0,15 mm;
•  joodise ja räbusti kandmine jootekohta;
•  jootekoha või joodetavate detailide kuumutamine
jootmistemperatuurini;
•  õmbluse puhastamine ja korrosiooni põhjustavate räbustijääkide
eemaldamine.





8


Koostas: Reppy

21.11.2012
Kasutatud kirjandus

1.  „Materjalid“ - Priit Kulu, Jakob Kübarsepp, Enn  Hendre , Tiit Metusala, Olev  Tapupere . Tallinn
2001



9



Document Outline

• Keevitamine
• Kasutatud kirjandus
