Matemaatiline modelleerimine inseneridele (0)

Matemaatiline
modelleerimine
inseneridele (4 EAP)
TE.0933
eve. aruvee @emu.ee
Õppeaines käsitletavad teemad on:
 1. Mudelite liigid ja  modelleerimise  käsitlused.
2. Tutvumine programmipakettiga SCILAB.
3.  Maatriksid  ja lineaarvõrrandisüsteemid ( rakendused ).
Võrrandid ja võrrandisüsteemid ning nende lahendamine.
4. Funktsioonide lähendamine.
5. Polünoomidega interpoleerimine.
6. Harilikud diferentsiaalvõrrandid, osatuletistega
diferentsiaalvõrrandid, nende ligikaudse lahendamise
meetodid.
7. Numbrilised meetodid. Simulatsioonid ja numbrilised
eksperimendid .
8. Optimaalse juhtimise teooria elemendid.
9. Dünaamiliste protsesside modelleerimine.
MUDEL
on (tunnetatava) objekti analoog, mis
tunnetusprotsessis  seda objekti asendab.
[J.  Lotman .  Kultuurisemiootika   http://www.ut.ee/lotman/ee/teosed/kultuurisemiootika/kunstmod.ht m]
Mudel on meie arusaam sellest, kuidas miski toimub (kuidas
mingid protsessid toimuvad). Mudelid võimaldavad mõista
reaalelu probleeme imiteerides tegelikke protsesse
lihtsustatult.
Tegelikult tuleb ülesannete lahendamisel alati eelistada
täpseid lahendeid, kuid kahjuks see enamasti ei õnnestu,
seda eriti loodusteaduslike ja üldse rakenduslike protsesside
uurimisel .
MATEMAATILINE MUDEL
 TÄPSED MÕISTED VAADELDAVA SÜSTEEMI VÕI NÄHTUSE KIRJELDAMISEKS
 KÕIK SAAVAD ÜHTMOODI ARU
 MIDA SAAB ÖELDA  MATEMAATIKA  VAHENDITEGA, SEDA SAAB VÄLJENDADA KA
IGAPÄEVAKEELES
Matemaatiline modelleerimine nõuab koostööd praktikute
ja akadeemiliste ringkondade vahel. See ongi
tööstusmatemaatika.
( Industrial  Mathematics)
Tööstusmatemaatika huvi- ja
rakendusvaldkonnad
 tootmine
  tehnoloogia
 toorainete töötlemine
  energeetika
 transport ja logistika
 ökoloogia
 seired (atmosfääri, mere, maakoore)
 juhtimine
  finantsmajandus
 äri- ja kaubandustegevus
 rakendusteadused
Matemaatilise modelleerimise mõiste
 Tegelikkuse teadlikku asendamist mudeliga
nimetatakse modelleerimiseks, aga ka
kunstiks.
 Modelleerimine on teadus mudelite
koostamisest  ja analüüsist.
Täiendades: matemaatiline mudel on mudel,
mis on koostatud kasutades matemaatilisi
kontseptsioone (nagu funktsioonid,
võrrandid, võrratused jm).
Modelleerimise peamine eesmärk
on süsteemi oleku kirjeldamine
abistada inimest  otsustamisel  ja
prognoosimisel.
 SÜSTEEMI OLEK (seisund) väljendub tema
elementide (olekumuutujate) omaduste kaudu.
 ANDMED on süsteemi elementide omaduste
arvulised väärtused.
 PROTSESSID (sündmused) on süsteemi elementide
omaduste ajalis-ruumilised muutused.
Süsteemi olek.  Entroopia
 Asugu mingi süsteem olekus X (x1,x2 .. xn), kus süsteemi iga
elemendi esinemise tõenäosustõenäosus oleks P(xi)= pi
 Süsteemi entroopia 𝑯 𝑿 = −  𝒏𝒊=𝟏 𝒑𝒊𝒍𝒐𝒈𝒑𝒊
ENTROOPIA H(X) mõõdab juhusliku suuruse X juhuslikkust. Mida
väiksem entroopia seda korrastatum on süsteemi olek, mida suurem
on entroopia, seda korratum e. juhuslikum on X. Konstant ei ole
juhuslik, seetõttu on konstandi entroopia 0.
Ökoloogiline entroopia väljendab bioloogilist mitmekesisust – mida liigirikkam
on ökosüsteem, seda suurem on entroopia s.o. seda juhuslikum on mingi kindla
liigi esinemine juhuslikus väljavõttes
Kas jää sulamisega klaasis muutub süsteem ühtlasemaks ja
süsteemi entroopia hoopis kahaneb, kuna süsteem ühtlustub
ning konstandi entroopia on 0 ?
Süsteemi mikrooleku määramiseks on aga vaja teada
kõigi süsteemi kuuluvate osakeste koordinaate ja
Jää  sulamine  klaasis –
tüüpiline näide
impulsse. Kõigi osakeste koordinaatide ja impulsside
kasvava
entroopiaga süsteemist
ruumi nimetatakse faasiruumiks. Faasiruum on 6-
mõõtmeline ruum, mille  koordinaatideks  on lisaks
tavalistele ruumikoordinaatidele osakeste kiiruste või
impulsside komponendid.
Me ei vaata kontsentratsiooni vaid faasiruumi s.o. iga
üksikut osakest liikumises. Jääs on osakesed
kristalliliselt fikseeritud, vees on osakeste
liikumisvõimalused suuremad, võimalikke  olekuid
rohkem ning ning nende jaotus on juhuslikum.
Matemaatiliste mudelite
klassifitseerimine
Pidev – diskreetne
Lineaarne – mittelineaarne
 Deterministlik  – stohhastiline
Staatiline - dünaamiline
Statsionaarne  mudel kirjeldab süsteemi, kus süsteemi oleku
(seisundi)  parameetrid  ei muutu, dünaamiline mudel aga
süsteemi, kus oleku parameetrid muutuvad. statsionaarne

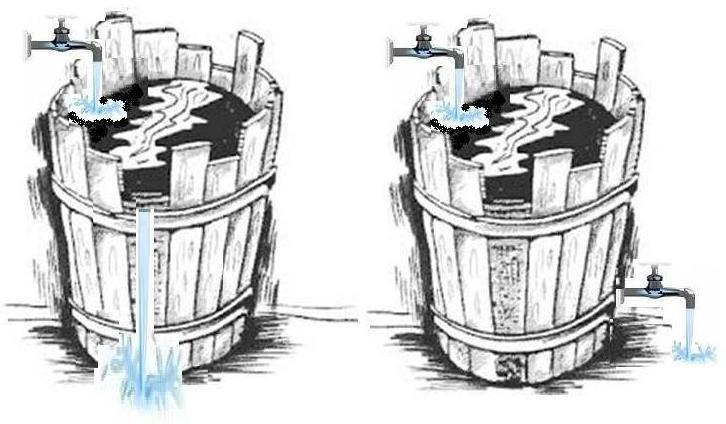

dünaamiline Vaatleme tünnis olevat vett, kui süsteemi,
mille oleku parameetriks on veetase (H)
Sisse- ja
Sisse- ja
väljavool on
väljavool on
võrdsed
erinevad
𝑑𝐻 = 0
𝑑𝐻
𝑑𝑡
≠ 0
𝑑𝑡
statsionaarne
dünaamiline
Matemaatilised mudelid jaotuvad
empiirilisteks ja teoreetilisteks.
Empiirilised  mudelid  kirjeldavad  mõõdetud
seoseid  mitmesuguste
lähendusfunktsioonide abil, nad on saadud
induktiivsel teel.
Teoreetilised mudelid lähtuvad
ettekujutusest modelleeritava
nähtuse mehhanismi (ehituspõhimõtte)
kohta, nad võidakse tuletada deduktiivsel
teel.
SÜSTEEMI PARAMEETRID
AEG on protsesside kirjeldamisel levinud sõltumatuks
argumendiks. Kui argumenti pole täpsustatud (näiteks lausega
rõhu sõltuvus temperatuurist), siis sõltumatuks argumendiks
on aeg.
Süsteemi elemendi omaduse muutumise kirjeldamine,
(erinevalt püsivast seisundist - staatikast) nõuab vähemalt
kaht parameetrit, millest üks on argumendiks (sõltumatult
muutuvast omadusest), teine aga väljendab omaduse
muutumist ennast. Aja muutumine pole meie poolt
kontrollitav ja seetõttu kulgevad looduslikud protsessid
olekute ajalise järgnevusena.
Matemaatika vaatepunktist on aeg universaalne ja väga
kasulik vahemuutuja, mille abil saab siduda üsnagi erinevate
protsesside võrrandeid. Tunnetuslikust  seisukohast  on aja
kulgemiskiiruse  tajumine  sõltuv vaatleja füüsilisest ja
hingelisest seisundist.
SÜSTEEMI PARAMEETRID
RUUM - süsteemi elemendi asukoha või tema
omaduste asukohaliste muutuste kirjeldamiseks
kasutatakse ruumikoordinaate.
KOORDINAADID. Asukoha määramiseks  piisab
kolmest arvust ( tinglikult pikkus, laius ja kõrgus).
Nende kolme arvu saamiseks tuleb konstrueerida
KOORDINAATSÜSTEEM - reeglistik nimetatud
arvude leidmiseks. Lihtsaim ja sagedamini
kasutatav on RISTKOORDINAADISTIK (ka
René  Descartes  (1596- 1650
Descartes'i või  Cartesiuse  koordinaadid): kolm
üksteisega risti olevat ühikvektorit, mille suunale
projekteeritakse kirjeldatav kohavektor.)
Matemaatilise mudeli koostisosad
 Muutujad e. otsustusparameetrid e. juhitavad
parameetrid
 Konstandid, ka kalibreeritavad parameetrid
 Sisendparameetrid e. andmed
 Faasimuutujad e. seisundiparameetrid
 Väljundparameetrid
 Müra e. juhuslikud parameetrid
Mudeli koostamine on mõistlik jagada
järgmisteks  osadeks  (1):
 Probleemi püstitamine, mudeli eesmärgid.
 Suurem süsteem tuleb jagada alammudeliteks.
 Määrame põhimuutujad, märgiühikud;
Tuleb hoida  lihtsust  (põhimuutujaid mõõdukalt).
 Valime juhtimismuutujad;
Tuleb hoida lihtsust (arvesta ainult peamisi arenguid).
 Määrame juhtimismuutujate parameetrid (ühikutega).
 Hindame mudelit võimalike vastuolude mõttes.
 Vajadusel kasutame lisakitsendusi.
 Määrame mudeli tööaja ja ajasammu.
Mudeli koostamine on mõistlik jagada
järgmisteks osadeks (2):
 Käivitame mudeli, testime ajasammu ja muudame viimast
senikaua kuni tulemused ei erine oluliselt (nt. kaks korda).
 Varieerime parameetreid ekstreemsete väärtusteni,
täiustame mudelit.
 Võimalusel võrdleme tulemust eksperimendiga.
 Muudame parameetreid ja ka mudelit, et saada suuremat
kompleksust ja vähendada erinevusi eksperimentaalsete
tulemustega.
 Püstitame uued küsimused, probleemi; kordame skeemi
uuesti.
Mudeli koostamise põhimõtted:
1. Fikseerime protsessi võtmeelemendid ja vaatlustulemused;
2. Määrame põhimuutujad abstraktse versiooni koostamiseks;
3. Määrame seosed põhimuutujate vahel;
4. Käivitame mudeli.
5. Hindame tulemusi.
Modelleerimine on lõputu protsess, me võrdleme saadud tulemusi
tegelikkusega, parandame ja täiendame mudelit, käivitame uuesti
jne. Kui mudel on simuleeritud arvutiga, siis on iga mudeli element
määratud algtingimustega ja arvuti leiab vastuseid probleemidele
vastavalt elementide vahel määratud seostele.
Modelleerimise kasutusala
 Modelleerimisel on kolm põhilist kasutusala:
1. Hea mudel lubab varieerida komponente ja
näha selle mõju ülejäänud süsteemile.
2. Hea mudel lubab ennustada dünaamilise
süsteemi (protsessi) tulevikku.
3. Hea mudel stimuleerib järgmisi küsimusi
süsteemi käitumise kohta ja avastatud printsiipide
rakendatavusest teiste süsteemide
modelleerimisel.
Muutumise kiirus
f(t+t)
f(t)
𝒅𝑪
∆𝑪
= 𝐥𝐢𝐦
= 𝐥𝐢𝐦 𝒕𝒂𝒏𝜷 = 𝒕𝒂𝒏𝜶
𝒅𝒕
∆𝒕→𝟎 ∆𝒕
𝜷→𝟎
Modelleerimine on seotud süsteemi elementide omaduste
muutumise kiiruste kirjeldamisega.
Ka statsionaarne mudel sisaldab protsesside kiirusi.
ANDMETE MÕÕTMINE
PÕHISUURUSED JA  TULETATUD  SUURUSED
Mistahes tuletatud suuruse Q saame avaldada
põhisuuruste A kaudu üldistatud valemi abil
𝑸 =   𝒏
𝜶𝒊
𝒊=𝟏 𝑨𝒊 ,
Q – tuletatud suurus
 - tegur
Ai – põhisuurus
i – positiivne või negatiivne murd- või täisarv
Praktikas kasutatakse ülaltoodud valemi asemel suuruste
ühikute väärtustevahelisi seoseid. Suurused on
kokkuleppeliselt grupeeritud vastavate suuruste
süsteemidesse.
SUURUSE DIMENSIOON
SUURUSE DIMENSIOON (mõõtühik) on  avaldis , mis väljendab
suuruste süsteemi kuuluvat suurust selle süsteemi põhisuurusi
tähistavate tegurite  astmete  korrutisena.
 Rahvusvahelise standardi ISO 31-0 kohaselt tähistatakse suuruse
Q  dimensiooni  tähisega dimQ.
 Eeltoodud suuruste üldise valemi alusel saab tuletatud suuruse
dimensiooni avaldada:
dimQ = ABC
kus A, B, C, …. – põhisuuruste A,B,C, … dimensioonid, α, β, γ, …. -
dimensioonide astmenäitajad.
Näide
Kiiruse dimensioon: dimV = LT-1 [m s-1] , kus V – kiirus, L – pikkus, T
– aeg.
Põhiühikud
 SUURUS
ÜHIK
TÄHIS
 Aeg
sekund
s
 Pikkus
meeter
m
 Mass
kilogramm
kg
 Temperatuur
kelvin
K
 Ainehulk
mool
mol
 Valgus-tugevus
kandela
cd
 Elektrivoolu tugevus  amper
A
Põhiühikutele lisanduvad põhiühikutest tuletatud ühikud ning
kümnendkordajad. Kõik tähised ja eesliited  on standardiseeritud.
Ühtlaselt kiireneva liikumise võrrandi
liikmete mõõtühikud (dimensioonid):
1)Kui võrrandi mõlemal poolel on samad ühikud, siis ei pruugi veel olla tagatud,
et võrrand on õige.
2)Kui võrrandi liikmed on kirjeldatud erinevates ühikutes, siis on garanteeritud,
et võrrand on vale!
võrrandi
liige ühik
q
L3/T
an
L3/T
bnc
L3/T
Võrrandi kõik liikmed peavad olema ühikuga L3/T

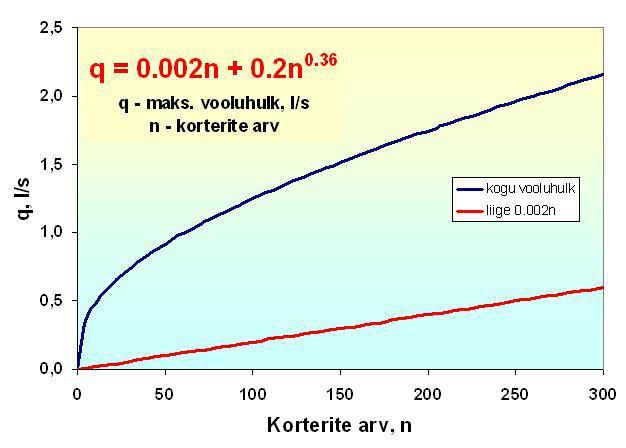

1) Korterite arv n väljendab elanike arvu, seejuures iga elanik
tarbib teatud koguse vett ööpäevas
2) an väljendab elanike püsivat pideva tarbimise komponenti
3) bnc väljendab elanike samaaegse veetarbimise
tõenäosuslikku komponenti
