TALLINNA TEHNIKAÜLIKOOL
INFORMAATIKAINSTITUUT










 ERP süsteemis  Microsoft   Dynamics  NAV martsipani kujukese tootmise, ostu-
ja müügiprotsessi realiseerimine
Ainetöö  õppeaines “  Andmeaidad , ERP- ja CRM-süsteemid” (IDU0010)





Inge   Luuk , 144618CTF, [email protected]
Esitatud: 17.01.2015
Juhendaja : Eduard Sevtsenko


Tallinn 2015


Sisukord

Sissejuhatus............................................................................................................................................ 3
1.  Tootmisprotsessi üldkirjeldus ...................................................................................................... 3
1.1.  Toote kirjeldus ....................................................................................................................... 4
1.2.  Pakendamine ......................................................................................................................... 4
2.  Süsteemi vajalikud seadistused  ................................................................................................... 4
2.1.  Ladu ........................................................................................................................................ 4
2.2.  Materjalid ............................................................................................................................... 5
2.3.  Hankijad.................................................................................................................................. 7
2.4.   Lõpptoode  .............................................................................................................................. 9
2.4.1.
Lõpptootesse kuuluvate materjalide nimekiri ........................................................... 9
2.4.2.
Töökeskuse loomine ................................................................................................... 10
2.4.3.
Protsessikeskuste loomine ......................................................................................... 11
2.4.4.
Protsessikeskuste tööde  järjekord  ............................................................................ 14
3.  Töötajate seadistused ............................................................................................................. 16
4.  Materjalide soetamine ................................................................................................................ 17
4.1.  Laoseisu automaatse uuendamise tööleht – vajaduspõhine  laovarude  täiendamine 19
5.  Müük ............................................................................................................................................. 22
5.1.  Kliendid ................................................................................................................................. 22
6.  Müügitellimusest sõltuv  tootmisprotsess  ................................................................................ 24




2

Sissejuhatus

Käesolev dokument kirjeldab ettevõtte Cronus Eesti AS ostu-, toomise  ning müügiprotsesse ERP
süsteemis Microsoft Dynamics NAV . Välja tuuakse protsessi toimimine reaalses elus ning ka
programmi toimingutes.

1.  Tootmisprotsessi üldkirjeldus

Cronus Eesti AS toodab käsitööna valmivaid martsipani kujukesi, mida müüb kohvikutele ja
eraisikutele läbi e-poe.
Martsipan valmistatakse kohapeal mandlijahust, tuhksuhkrust ning veest kondiitrite poolt, seejärel
vormitakse ning värvitakse ning pakendatakse pakendajate poolt. Materjalide olemasolu eest,
tootmisprotsessi sujuvuse, kondiitrite ning pakendajate töökoormuse eest vastutab tootmisjuht , kes
vajadusel tellib materjale ning suhtleb tarnijatega, korraldab töötajate töögraafikuid, samuti on  tihedas
suhtluses müügijuhiga, kes edastab tellimusi ning suhtleb klientidega, vastutab kauba transpordi eest,
müügijuht vastutab ka turunduse eest.


Protsess alates kliendi pöördumisest kuni müügini.

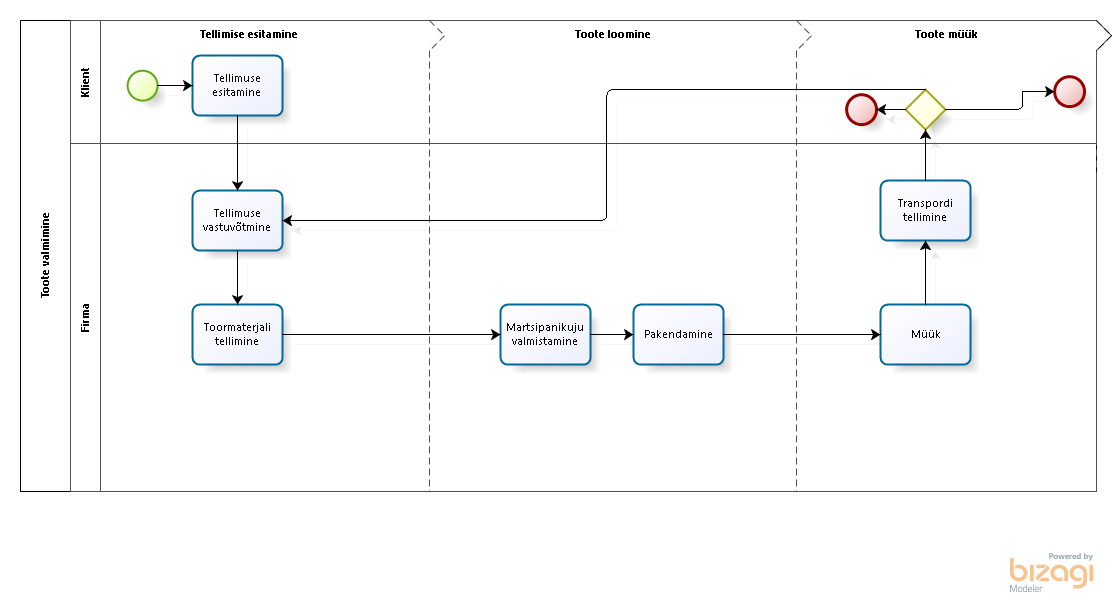

Joonis 1 Tootmisprotsessi ülevaade


3

1.1. Toote kirjeldus

Martsipanikujudeks kasutatav mass koosneb mandlijahust, tuhksuhkrust ja veest. Komponentide suhe
5:5:1. See tähendab, et 1 kg martsipanimassi saamiseks segatakse  500g   mandlijahu  ning 500g
tuhksuhkrut  100g  veega. Mass segatakse ühtlaseks massiks ning vormitakse kujudeks. Kui kujud on
piisavalt kõvenenud, värvitakse need.
1.2. Pakendamine

Martsipanikujukesed pakendatakse niiskust hoidvasse  kilekotti  ning suletakse firma logo  kujutava
kleebisega.

2.  Süsteemi vajalikud seadistused

2.1. Ladu

Valida ladu – valin KOLLANE (Warehouse->Setup->Location)



4

2.2.  Materjalid

Kirjeldada materjalid ( Purchase -> Planning ->Item)
144618_MJAHU (et kergem oleks, siis arvestada, et 1TK=50g, mis on vajalik ühe kuju loomiseks, üks
kuju =100g)
Määrata kood, kirjeldus, kogus.

Määrata arvestusmeetod FIFO, materjalihind, edasimüügihind. Tootmise grupp – jaemüük,
käibemaksugrupp ning varude grupp - edasimüük

5

Määrata laovarude täiendusmeetod: purchase e. läbi ostude, määrata, milliselt hankijalt varude
kriitilise  punktini jõudmisel sooritatakse automaattellimus.

Määrata automaattellimuse variant –  telli  määratletud maksimum arvuni ning määrata nii kriitiline
piir, kui ka maksimum arv,  milleni  tellimus luuakse .

Analoogselt  seadistada  teised materjalid:
144618_SUHK
144618_VESI
144618_KOTT
144618_KLEEPS

6

2.3. Hankijad

Luua hankijad: Purchase->Vendors->F3
144618_1 Umami OÜ, Vaksali  5, Tartu 50410, reg.kood 12161406 – mandlijahu hankija


7



144618_2 Montemar OÜ, Masina 11, Tallinn 10144, reg.kood 11456748 –  tuhksuhkur
144618_3 Tallinna Vesi AS, Ädala  4F, Tallinn 10614 – reg.kood 12345228 – vesi
144618_4  Pack   Holding  AS, Peterburi tee 49, Tallinn 11415 –  kilekotid
144618_5 Digitrykk.ee Trükiteenused OÜ, Tatari 64, Tallinn – kleebised


8

2.4.  Lõpptoode

Luua lõpptoode:  Manufacturing ->Product Design->Items->F3
144618_KUJUKE – lõpptoode  - kaubakaart luua nagu materjalide puhul, v.a. täiendada  Routing
numbriga ning  Production  BOM numbriga. Costing  Method  – Standard ning Inventory Posting Group
Lõpetatud .



2.4.1.  Lõpptootesse kuuluvate materjalide nimekiri

Manufacturing->Product Design->Production BOM->F3
Lisada materjalid ning tüki arvud
Muuta staatus Certified
9




2.4.2.  Töökeskuse loomine

Töö käib kahes etapis, seega on vaja seadistada töötajad e. protsessid: martsipanikuju loomine ja
pakendamine
Manufacturing->Capacities-> Work  Centers->F3

10




2.4.3.  Protsessikeskuste loomine

Manufacturing->Capacities-> Machine Centers->F3

11




Teine – pakkimine
M_PAKK  samade  määratlustega
Manufacturing->Product Design->Routings->F3
12

Kontrollida, et protsessikeskuste kalendrid oleksid kooskõlas tööde tähtaegadega, kui ei, siis
Kalkuleerida kalendrid Manufacturing->Capacities->Machine  center ->Planning nupu alt  Calendar  ja
uuelt aknalt  Functions ->Calculate



Options lehel kontrollida perioodid
13




2.4.4.  Protsessikeskuste tööde järjekord

Lisada tootmisüksused ning määrata ka toote komplekteerimise ajad, vahetada staatuseks Cerified


Lisada lõpptootele Routing No ja Production BOM No.
14


Kalkuleerida välja toote hind olles kaardil:
Item->Manufacturing-> Calc .Standard Cost , valida All levels
Lehele Invoicing tekib standard hind:



15


3.  Töötajate seadistused

Tootmisjuhi ja Müügijuhi seadistamine laotehingute tegemiseks
Warehouse->Planning&Execution->Setup Warehouse-> Employees





16


4.  Materjalide soetamine

Lao algseisu  loomiseks tuleb soetada varud. Kuna kaartidele on määratud, et minimaalne kogus on 15,
mida peaks hoidma, siis automaatne laoseisu uuendamine peaks vajalikud kogused lattu tellima.
Lao algseis 0:

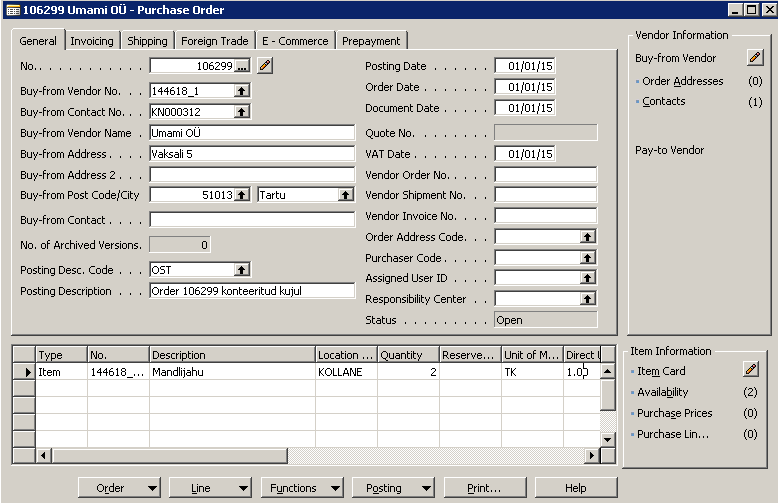

Lisame ostutellimuse Purchase->Planning->Purchase  Orders ->F3
Number 106299

Vabastan tellimuse  Function -> Release
17

Edasi Functions->Create Wrh Receipt

Ning Posting->Post Receipt
Laoseis on nüüd:

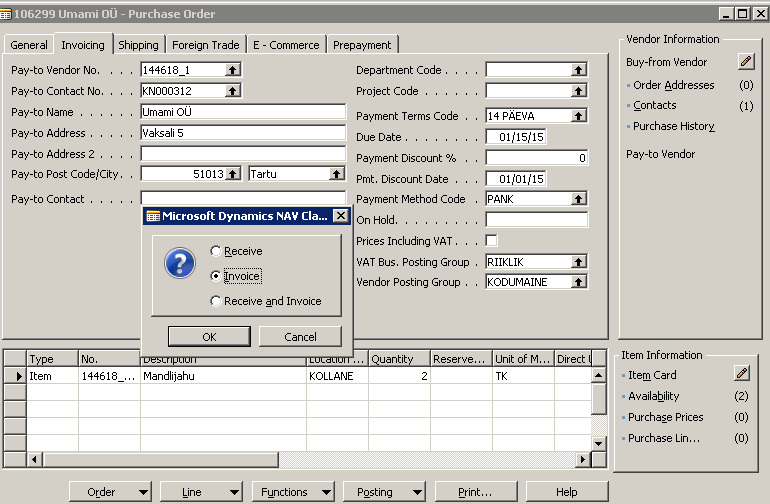

Kui arve saabub kirjendame arve Posting->Post->Invoice
18


Hindasid ei ole vaja lisada, sest materjalide kaartidel on hinnad määratud.

4.1. Laoseisu automaatse uuendamise tööleht – vajaduspõhine laovarude
täiendamine
Manufacturing->Planning->Planning Worksheets

19




Kinnitada tellimused Function-> Carry  out  Action  Msg
Ostutellimused on loodud:

Aga ladu ei ole määratletud. Lisada ladu KOLLANE ja aktsepteerida ostutellimused. Seejärel luua
laovastuvõtmised ning kirjendada arved.


20

Laoseis:










21

5.  Müük

5.1. Kliendid

144618_1 – Kalev Chocolate Factory  AS, Põrguvälja tee 6, Lehmja, Rae vald, 75306 Harjumaa


22



144618_2 –  Kohvik  Komeet OÜ, Estonia pst 9, 10414 Tallinn



23


6.  Müügitellimusest sõltuv tootmisprotsess

Kui  kliendilt  tuleb tellimus, esmajoones tuleb talle esitada nö hinna- ja tarnepakkumine
Kohvik Komeet OÜ soovib 50 martsipanikujukest (laos on materjale 15-le)

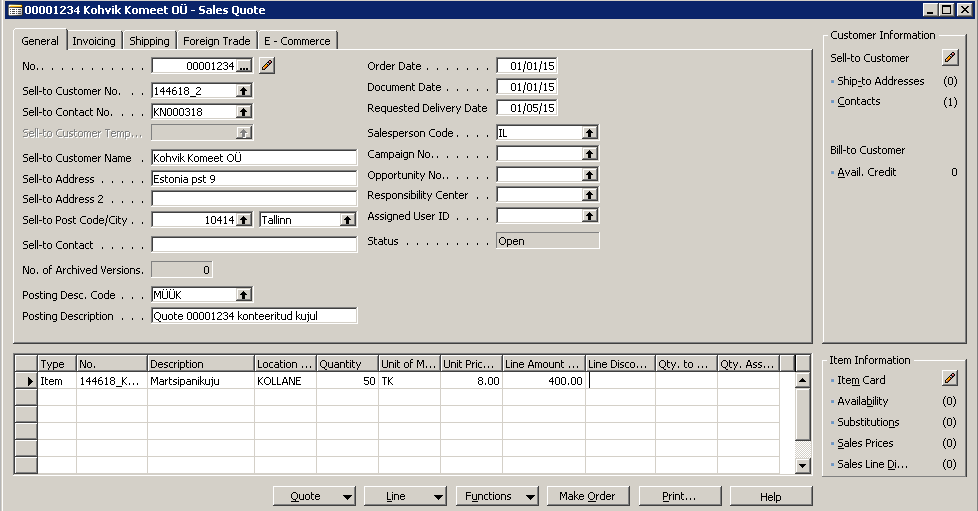

Müügipakkumine Sales & Marketing -> Order   Processing ->Quotes->F3

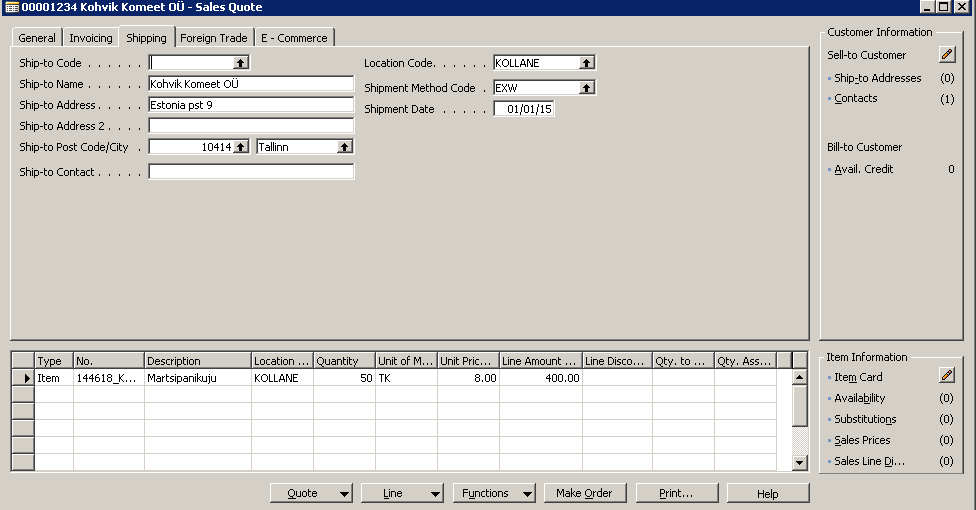

Lehel shipping määrata Shipment Method Code EXW- tehasest

Kui kõik vajalik info on täidetud, vajutada  Make Order nuppu
24

NAV  hoiatab , et laovaru ei ole piisav:

Olles sellega nõus, vajutada Yes, loodi tellimus 1487
Tootmine ei ole ühtegi kuju veel valmistanud ja varusid on ka puudulikult.

Tellida materjale juurde: Manufacturing->Planning-> Planning Worksheets (vt. ptk Materjalide
soetamine)
25


Tellida materjale juurde: Manufacturing->Planning-> Planning Worksheets (lisada lõpptoode)


Lisada  Prod .orderile komponendid

Functions-> Change Status -> Released

Edasi  liikuda Manufacturing->Execution->Consumption  Journal , avada  Batch Name, luua uus F3
26



Leida Prod.order

Valida nupust Functions->Calculate Consumption ning sinna lisada tootmistellimuse number.
27


Nupust Posting – test -> Preview on näha, kas tekib vigu tootmises, kui jah, siis kontrollida
materjalide laoseis tootmise kuupäeval, samuti tootmisüksuste kalendrid ning  uuendada  tootmisorderit
nupust Functions->Refresh.
Kui kõik on korras, on postituse testrežiimi väljund:

Nupust Posting valida Post, vastata Yes
Edasi tuleb Output Journali lisada enda tootmisorder ning vajutada alt äärelt Functions-> Explode
Routings.

28


Tekivad read vastavalt protsessikeskustele:

Vajutada Posting->Post


29


Laoseisu kontroll: tekkinud on 50 kujukest lattu KOLLANE

Lõpptoote kaardil:


Nüüd tuleb tootmistellimus lõpetada: Manufacturing->Execution->Released Prod.orders ning nupust
Functions->Change Status->Finished
30



Nüüd saab müügiorderi kaudu kauba laost väljastada ja müüa.

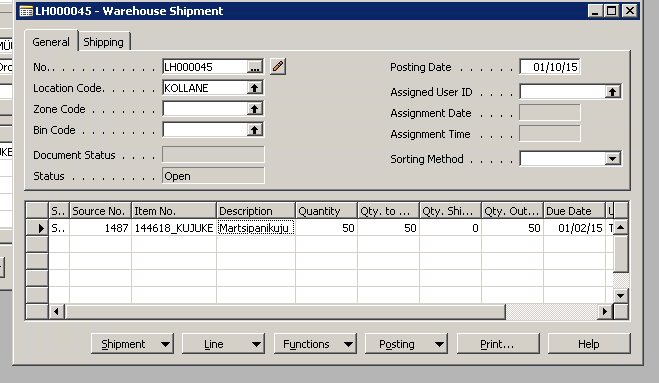

Sales&Marketing-> Order Processing-> Orders ning alt nupust Functions->Create Warehouse
Shipment


31

Seejärel Functions->Create  Pick  ning määrata  töötaja .

Seejärel Posting->Post shipment ning valida Ship and Invoice
Kui tekib teade, et dimensioonid on lisamata, siis seda saab teha müügiorderil alt nupust Order-
>Dimensions, müügitulu kontole 6110 on nõutav lisada klient  (Customer) ning töötaja ( Employee ).

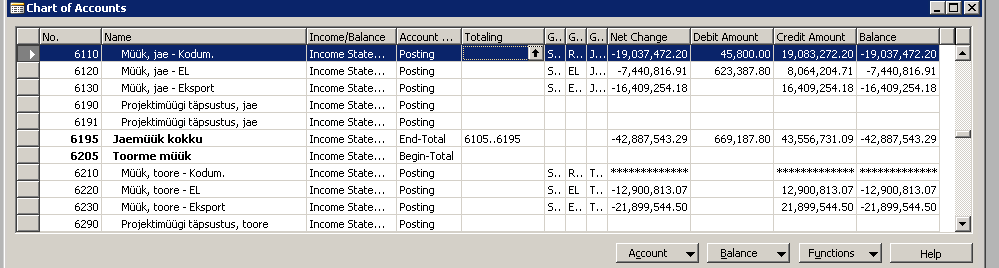

Kontode nõutud dimensioone saab kontrollida: Financial  Management ->General Ledger-> Chart  of
Accounts.

Ning alt nupust valides  Account ->Account dimensions – Multiple:

32


Kui kõik korras, siis postitatakse arve.

Arve printimine Print ->Print:
Sales - Invoice.pdf





33
