TALLINNA TEHNIKAÜLIKOOL
Informaatikainstituut
Infosüsteemide   õppetool






Projekt aines “Sissejuhatus infosüsteemidesse”

LOGISTIKAFIRMA








     Üliõpilane: xxxxxxxxxxxxx




      Õpperühm: EALBxxx







    Matrikli nr.:  xxxxx












      Juhendaja : xxxxxx







Tallinn
2015

SISUKORD

1
ÜLDVAADE ........................................................................................................................................ 3
1.1.
TAUST ........................................................................................................................................... 3
1.2.
ORGANISATSIOONI EESMÄRGID ............................................................................................... 3
1.3.
PROTSESSIDE  LOETELU  .............................................................................................................. 3
1.4.
TOIMISOBJEKTIDE LOETELU...................................................................................................... 3
1.5.
TEGUTSEJATE LOETELU ............................................................................................................. 4
1.6.
INFOVAJADUSTE LOETELU ................................................................................................... 4
2
INFOSÜSTEEMI EESMÄRGID ....................................................................................................... 6
3
INFOSÜSTEEMI FUNKTSIONAALNE VAADE .......................................................................... 7
4
INFOSÜSTEEMI  ANDMEVAADE  ................................................................................................ 11
4.1.
KONTSEPTUAALMUDEL  ........................................................................................................... 11
4.2.
ANDMEMUDEL  ........................................................................................................................... 12
4.3.
OBJEKTIDE JA ATRIBUUTIDE  SEMANTIKA  ............................................................................. 13
5
INFOSÜSTEEMI AJALINE VAADE............................................................................................. 15

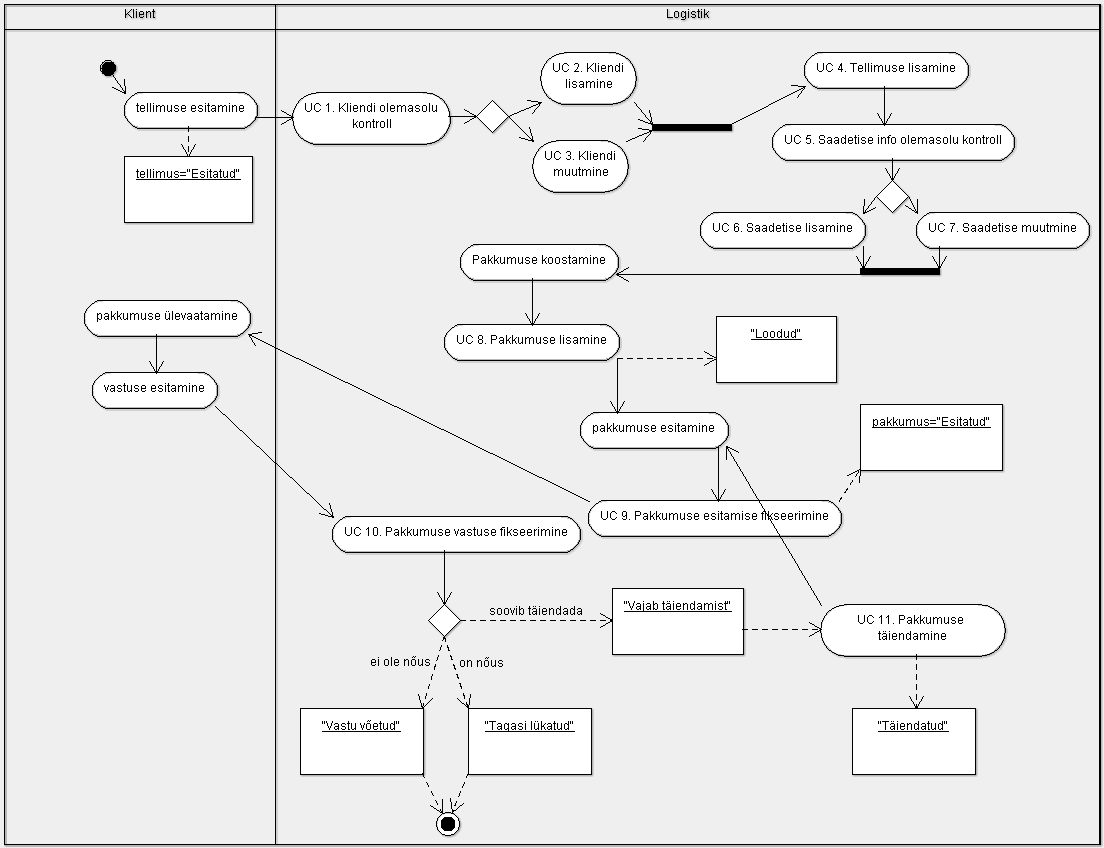

5.1.
PROTSESSI  TEGEVUSDIAGRAMM  ............................................................................................ 15
5.2.
SEISUNDIDIAGRAMM ................................................................................................................ 17



2

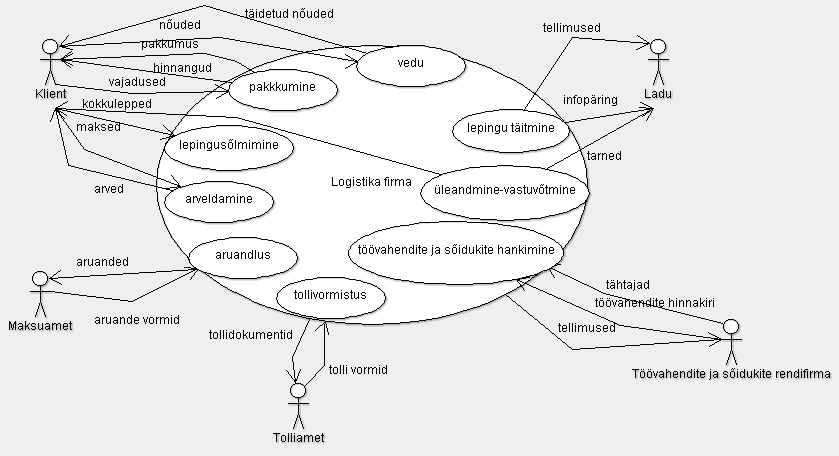

1  ÜLDVAADE
Järgnevalt esitatakse organisatsiooni taust, lausendid , eesmärgid, põhiprotsesside, põhiobjektide,
sündmuste, tegutsejate ja infovajaduste loetelu. Joonised on koostatud kasutades UML
standardit.
1.1. TAUST
Tegemist on füüsilistele ja juriidilistele isikutele transporditeenuseid osutava ettevõttega.
Vastavate teenuste osutamine toimub individuaalselt, kus igale kliendile lähenetakse
optimeerides nii aja kui raha  kasutust .
1.2. ORGANISATSIOONI EESMÄRGID
Firma eesmärgiks on osutada oma klientidele integreeritud logistilist teenust, mis vastab
kõrgetele kvaliteedi standarditele.

1.3. PROTSESSIDE LOETELU
Ettevõtte protsessiks on:
   Veoteenuste  osutamine
   Veokorraldus
  Laoteenuste osutamine
  Laotoimingud
   Arveldamine
  Ressurside hankimine  (Tööjõud, Sõiduk ( ost või rent)
  Lepingute sõlmimine
  Tollivoristamine
1.4. TOIMISOBJEKTIDE LOETELU
Logistika ettevõte toimimisobjektid on järgmised:
  Müük
  Makse
   Saadetis  ehk transporditav objekt
  Ladustav kaup
  Teenus
  Saadetise  nimikiri
   Klient
   Tellija
  Vedaja
   Veoauto  - sõiduk
  Ladu
  Arved
  Kaubasaatedokumentid
   Veokiri
3


1.5. TEGUTSEJATE LOETELU
Ettevõttega seotud tegutsejad on:
  Klient
  Töötajad ( logistik , vedaja, laotöötaja )
  Maksuamet
  Töövahendite rendifirma (laotehnika)
  Tööjõu rendifirma
  Tolliamet
1.6. INFOVAJADUSTE LOETELU
Ettevõtte tegutsemisega seotud infovajadused tegutsejate lõikes on järgmised:
Klient
   pakutud ja tegelik maksumus ja ajakulu
  saadetiste asukoht
Ladu
  infopäring (veodokumendid, kaubasaatedokumentid, kaupade  kogused , nimetused,
mõõtmed
  renditav laotehnika
  tarned
Ettevõte
  klientide vajadused ja nende andmed
  laos olevad  kaubad , laoseis
  saadetise informatsioon, asukoht
  veodokumentid, veokirjad, kaubasaatedokumentid
  tarnetähtajad
  renditavad veoautod ja laotehnika
  renditavate veoautode ja laotehnika tagastustähtajad
  majandusaruannete vormid ja aruandlustähtajad
Maksuamet
  majandustegevust puudutavad aruanded
Töövahendite ja sõidukite rendifirma
  ettevõtte tellimused renditava veoautode ja laotehnikate peale
4

Toliiamet
  tollidokumentid




5

2  INFOSÜSTEEMI EESMÄRGID
Transporditeenust osutavat ettevõtet, täpsemalt selle pakkumisprotsessi toetava infosüsteemi
eesmärgid on järgmised:
  saada ülevaadet klientide transordivajadustest ja neile tehtud pakkumustest. Täpsemalt
peab olema võimalik teha vajatavate transpordi ja pakutavate tööde aruandeid perioodide,
saadetise tüüpide, saadetise aadresside jne lõikes.
  kiirendada traspordipakkumuse koostamist.
  saada ülevaadet pakkumise protsessist. Täpsemalt peab saama vaadata, mis seisundis üks
või teine pakkumine on ja kui palju on ühes või teises seisundis pakkumisi

6

3  INFOSÜSTEEMI FUNKTSIONAALNE VAADE
Infosüsteemi funktsionaalne vaade koosneb funktsionaalsete nõuete loetelust;  kasutusjuhtude
diagrammist ja nende sõnalisest kirjeldusest.
Infosüsteemis kasutatavale tarkvarale esitatavad funktsionaalsed nõuded on järgmised:
   Pakkumuse  koostamisel peab saama kasutada tüüppakkumust vastavalt valitud saadetise
tüübile
  Peab jälgima pakkumuse protsessi
  Peab näitama saadetise olemasolu

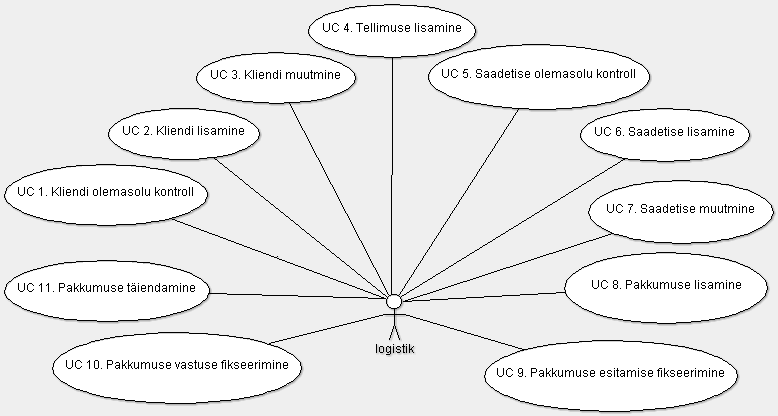

Protsessi toetava  tarkvara  kasutusjuhud on:
  Kliendi olemasolu kontroll (logistik)
  Kliendi lisamine (logistik)
  Kliendi muutmine(logistik)
  Saadetise info olemasolu kontroll (logistik)
  Saadetise lisamine (logistik)
  Saadetise muutmine (logistik)
  Tellimuse lisamine (logistik)
  Tellimuse täiendamine (logistik)
  Pakkumuse lisamine (logistik)
  Pakkumuse esitamise fikseerimine (logistik)
  Pakkumuse vastuse fikseerimine (logistik)
  Pakkumuse täiendamine (logistik)
Järgnevalt esitatakse tellimuse protsessi toetava tarkvara kasutusjuhtude mudel.

Nimi: UC 1. Kliendi olemasolu kontroll
Tegutseja : logistik
7

Kirjeldus:  logistik  kontrollib,  kas  tellimuse  esitanud  kliendi  andmed  on   andmebaasis   olemas.
Kasutusloo käigus vaadatakse KLIENT andmeid.


8

Nimi: UC 2. Kliendi lisamine
Tegutseja: logistik
Kirjeldus:  logistik  lisab  klienti  iseloomustavad  andmed.  Kasutusloo  tulemusena  lisatakse
KLIENT andmeid.

Nimi: UC 3. Kliendi muutmine
Tegutseja: logistik
Kirjeldus: kui kliendi olemasolu kontrolli tulemusena otsitavate  andmetega  klient on andmebaasis
olemas, siis logistik vajadusel muudab/täiendab kliendi andmeid. Kasutusloo käigus vaadatakse ja
tulemusena muudetakse/täiendatakse KLIENT andmeid.

Nimi: UC 4. Tellimuse lisamine
Tegutseja: logistik
Kirjeldus: logistik lisab tellimuse iseloomustavad andmed. Kasutusloo käigus vaadatakse
KLIENT andmeid.

Nimi: UC 5. Saadetise olemasolu kontroll
Tegutseja: logistik
Kirjeldus: logistik kontrollib, kas saadetise andmed on andmebaasis olemas. Kasutusloo käigus
vaadatakse SAADETIS andmeid.

Nimi: UC 6. Saadetise lisamine
Tegutseja: logistik
Kirjeldus: logistik lisab saadetise iseloomustavad andmed. Kasutusloo käigus vaadatakse
SAADETAV TOODE ja TELLIMUSE andmeid ja tulemusena lisatakse SAADETIS.
Nimi: UC 7. Saadetise muutmine
Tegutseja: logistik
Kirjeldus: kui saadetise olemasolu kontrolli tulemusena otsitavate andmetega klient on
andmebaasis olemas, siis logistik vajadusel muudab/täiendab saadetise andmeid. Kasutusloo
käigus vaadatakse ja tulemusena muudetakse/täiendatakse SAADETIS andmeid.

Nimi: UC 8. Pakkumuse lisamine
Tegutseja: logistik
Kirjeldus: logistik lisab pakkumuse iseloomustavad andmed. Kasutusloo käigus vaadatakse
KLIENT ja TELLIMUS andmeid.
Nimi: UC 9. Pakkumuse esitamise fikseerimine
Tegutseja: logistik
Kirjeldus: logistik fikseerib pakkumuse esitamise. Kasutusloo käigus vaadatakse  PAKKUMUS
ja  PAKKUMUSE  SEISUND  andmeid  ja  kasutusloo  teostuse  tulemusena  saab  PAKKUMUS
seisundi „Esitatud“  koos seisundi kuupäevaga.





9

Nimi: UC 10. Pakkumuse vastuse fikseerimine
Tegutseja: logistik
Kirjeldus: logistik fikseerib pakkumuse vastuse. Kasutusloo käigus vaadatakse PAKKUMUS ja
PAKKUMUSE  SEISUND  andmeid  ja  kasutusloo  teostuse  tulemusena  saab  PAKKUMUS
seisundi vastavalt vastuse sisule kas „Vastu võetud“; „Tagasi lükatud“ või „Vajab täiendamist“
koos seisundi kuupäevaga.

Nimi: UC 11. Pakkumuse täiendamine
Tegutseja: logistik
Kirjeldus: logistik muudab/täiendab pakkumust iseloomustavaid andmeid;  lisab/muudab
saadetava toote andmeid. Kasutusloo käigus vaadatakse TELLIMUS, PAKKUMUS,
SAADETAV TOODE andmeid ja muudetakse/täiendatakse PAKKUMUS andmeid. Kasutusloo
teostuste tulemusena saab PAKKUMUS seisundi „Täiendatud“  koos seisundi kuupäevaga.

10

4  INFOSÜSTEEMI ANDMEVAADE
Infosüsteemi andmevaade koosneb kontseptuaal - ja andmemudelist
4.1. KONTSEPTUAALMUDEL
Kontseptuaalmudel koosneb kontseptuaaldiagrammist ja seda kirjeldavatest lausenditest.
Pakkumise protsessiga seotud kontseptuaaldiagramm on esitatud alljärgneval joonisel:

  Klient esitab kauba transportimiseks vajaduse
  Logistik vaatab transporteeritava kauba andmed
  Logistik valib transpordiviisi ja koostab veodokumenti
  Hinnapakkumiste koostamine, veohindade  kalkuleerimine
  Logistik koostab pakkumuse
  Logistik esitab pakkumuse
  Klient vaatab pakkumuse üle ja nõustub sellega
  Klient vaatab pakkumuse üle ja ei nõustu sellega
  Klient vaatab pakkumuse üle ja soovib selle täiendamist
  Logistik täiendab pakkumust
  Pakkumus sisaldab eelarvet
  Kasutatavate veoteenuse  hinnakiri on eelarve aluseks


11

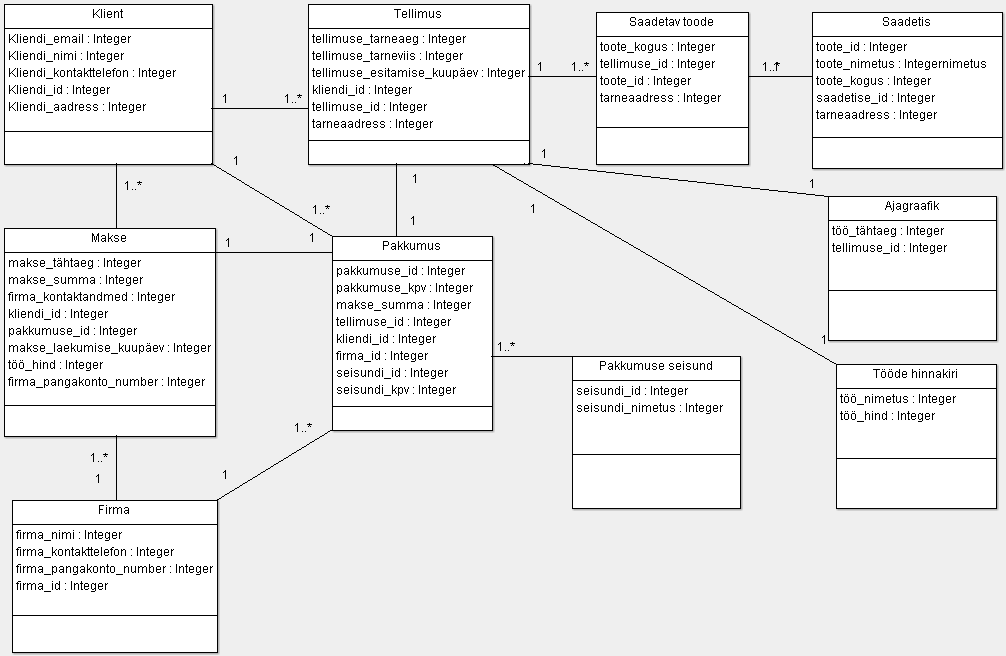

4.2. ANDMEMUDEL
Pakkumise protsessiga seotud andmemudel on esitatud alljärgneval joonisel:


12

4.3. OBJEKTIDE JA ATRIBUUTIDE SEMANTIKA
Tähistused
(PK) -  primaarvõti (ingl. k. primary  key)
(FK) - välisvõti (ingl. k.  foreign key)
Nimetus
Semantika
Klient
Firma kliendid, kes oma tellimustega firma poole pöörduvad
Kliendi_id (PK)
Kliendi unikaalne järjekorranumber
Nimi
Kliendi nimi
Aadress
Kliendi kontaktaadress
Telefon
Kliendi kontakttelefon
e-mail
e- maili aadress ise
Tellimus
Konkreetse kliendi poolt esitatav konkreetse(te) toode(te)
transpordi tellimus
Tellimuse_id (PK)
Tellimuse unikaalne järjekorranumber
Esitamise_kpv
Kliendi poolt vajaduse esitamise kuupäev
Tarneaeg
Tellimuse täitmise tarneaeg
Kliendi_id (FK)
Viit  kliendile, kelle tellimusega on tegemist
Tarneviis
Kaup toimetatakse kohale kliendi määratud viisil
Tarneaadress
Kohaletoimetamise teatatud aadress
Saadetav toode
Kliendi poolt tellimusega esitatav toode
Toote_id (PK)
Toote unikaalne järjekorranumber
Toote_kogus
Toote kogus
Tellimuse_id (FK)
Tellimuse unikaalne järjekorranumber
Tarneaadress
Kohaletoimetamise teatatud aadress
Saadetis
Saadetise loetelu
Toote_id (FK)
Toote unikaalne järjekorranumber
Toote_nimetus
Toote tüübi nimetus
Toote_kogus
Toote kogus
Saadetise_id (PK)
Saadetise unikaalne järjekorranumber
Tarneaadress (FK)
Kohaletoimetamise teatatud aadress
Ajagraafik
Konkreetse tellimusega seotud ajagraafik
Töö_tähtaeg (PK)
Töö tähtaeg
Tellimuse_id (FK)
Tellimuse unikaalne järjekorranumber
Tööde hinnakiri
Võimalike tehtavate tööde nimekiri
Töö_hind
Töö hind
13

Töö_nimetus
Töö  nimetus (pakkimine;  ladustamine ,  komplekteerimine ,
kleebimine jne)
Pakkumus
Logistiku poolt tellimuse põhjal tehtavate tööde pakkumus
Pakkumuse_id (PK)
Pakkumuse unikaalne järjekorranumber
Firma_id (FK)
Viit pakkumuse teinud  firmale
Tellimuse_id (FK)
Viit tellimusele, mille alusel pakkumus tehakse
Pakkumuse_kpv
Pakkumuse tegemise kuupäev
Kliendi_id (FK)
Viit kliendile, kellele pakkumus tehakse
Makse_summa (PK)
Pakkumuse kogumaksumus
Seisundi_id (FK)
Viit pakkumuse seisundile, mida pakkumus võib omada
Seisundi_kpv
Seisundi fikseerimise kuupäev
Makse
Vajalikud andmed makse sooritamisel
Kliendi_id (FK)
Viit kliendile, kellele pakkumus tehakse
Pakkumuse_id (FK)
Pakkumuse unikaalne järjekorranumber
Makse_tähtaeg
Makse tähtaeg
Makse_summa (FK)
Pakkumuse kogumaksumus
Firma_kontaktandmed
Firma kontakandmed (telefon, aadress, nimi)
Firma_pangakonto_number  Firma  pangakonto number
Makse_laekumise_kpv
Makse laekumise kuupäev
Töö_hind
Töö hind
Firma
Firma andmed
Firma_id (PK)
Firma unikaalne  identifikaator
Firma_nimi
Firma nimi
Firma_pangakonto_number  Firma pangakonto number
Firma_kontakttelefon
Firma kontakttelefon
Pakkumuse seisund
Pakkumuse võimalike  seisundite  loetelu
Seisundi_id (PK)
Pakkumuse seisundi unikaalne identifikaator
Seisundi_nimetus
Seisundi nimetus („loodud“, „esitatud“ jne)


14

5  INFOSÜSTEEMI AJALINE VAADE
5.1. PROTSESSI TEGEVUSDIAGRAMM
Pakkumise protsessi  kirjeldavad lausendid on:
  Klient esitab tellimuse
  Logistik analüüsib  tellimust
  Logistik lükkab tellimuse rahuldamise tagasi
  Logistik vaatab (sh. mõõdab) transporditava toode üle
  Logistik koostab ja esitab pakkumuse
  Klient nõustub pakkumusega
  Klient loobub pakkumusest
  Klient soovib pakkumuse  muutmist
  Logistik täiendab pakkumust


Pakkumise üldise protsessi tegevusdiagramm on esitatud alljärgneval joonisel:

15

Pakkumise protsessi kasutusjuhtude ja seisunditega täiendatud protsessidiagramm on esitatud
alljärgneval joonisel:



16

5.2. SEISUNDIDIAGRAMM
Eesmärgid:
  Teostada teatud töö  toiminguid  üle kõigi infosüsteemiga liitunud
  Kiir informatsiooni saadavus
Makse seisundidiagramm:



17
