ÜLDVAADE
Järgnevalt esitatakse organisatsiooni taust, lausendid , eesmärgid, põhiprotsesside, põhiobjektide, sündmuste, tegutsejate ja infovajaduste loetelu. Joonised on koostatud kasutades UML standardit.

TAUST
Tegemist on tegutseva ga, mis pakub klientidele stividoriteenuseid kõikide t läbivate kaubaliikide osas. Töös esitatud vaated on koostatud firmasiseste infovoogude kohta, täpsemalt tellimuse töötlemise kohta.

ORGANISATSIOONI EESMÄRGID
Ettevõte eesmärgid on järgmised:

töödelda klientide tellimusi võimalikult kiiresti;
toimetada kaupu võimalikult kiiresti ja esmases seisundis sihtkohta ;
lihtsustada andmete sisustamist, töötlemist ja salvestamist.

PÕHIPROTSESSIDE LOETELU
Ettevõte põhiprotsessid on:

klient esitab tellimust ;
räägitakse läbi tellimuse tingimusi;
toimub tellimuse töötlemine (tööde plaanimine ja teostamine , vajalikke dokumentide vormistamine);
toimetatakse kõike dokumente kliendile;
tellimus täidetud.

. PÕHIOBJEKTIDE LOETELU
Ettevõte põhiobjektid on järgmised:

Klient
Tellimus
Tingimused
infosüsteem
Lastidokumendid
Lastimisoperatsioonid.

TEGUTSEJATE LOETELU
Ettevõttega seotud tegutsejad on:

Klient

Ettevõte tegutsejad on:

Arvestaja
Talman

INFOVAJADUSTE LOETELU
Ettevõte tegutsemisega seotud infovajadused:

Tellimus
Tellija
Dokumendid
Lastimistööd

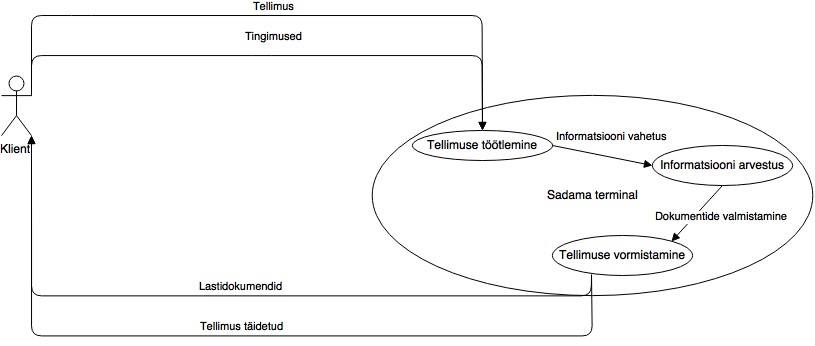

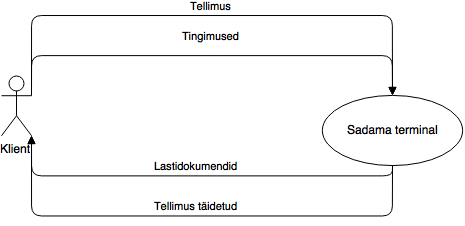

Ettevõte kontekst on esitatud alljärgneval joonisel:
Joonis 1. kontekst
protsessid, nendega seotud vahetatav informatsioon on esitatud alljärgneval joonisel:

Infosüsteemi eesmärgid
, täpsemalt selle tellimuse töötlemise protsessi toetava infosüsteemi eesmärgid on järgmised:
Eesmärk: saada ülevaadet kliendi poolt tehtud tellimusest ja tingimustest
Eelis: klient ja saavad paremat ülevaadet tellimusest ja tingimustest ning planeerida edaspidisi tegevusi
Mõõt: peab olema võimalik vaadata klientide poolt tehtud tellimuste täitmise aruandeid
Eesmärk: tellimuste töötlemise protsessi kiirendamine
Eelis: sadam saab kiiremalt töödelda tellimust ning klient säästab aega ja raha
Mõõt: tellimuse töötlemise protsess on 50% kiirem

Infosüsteemi funktsionaalne vaade
Infosüsteemi funktsionaalne vaade koosneb funktsionaalsete nõuete loetelust; kasutusjuhtude diagrammist ja nende sõnalisest kirjeldusest.
tellimuse töötlemise toetavas infosüsteemis kasutatavale tarkvarale esitatavad funktsionaalsed nõuded on järgmised:

Peab saama lisada, muuta ja kustutada klientide andmeid;
Peab saama lisada, muuta ja kustutada tellimuse andmeid ning sellega kaasnevat plaanitavad tööd;
Peab saama lisada, muuta ja kustutada tellimusega seotud dokumendid;
Peab saama fikseerida valmis tellimuse kuupäeva.

Tellimuse töötlemise osutamist toetava tarkvara kasutusjuhud on:

Kliendi olemasolu kontroll
Kliendi lisamine
Kliendi muutmine
Tellimuse olemasolu kontroll
Tellimuse lisamine
Tellimuse muutmine
Tellimusega kaasnevate tööde plaanimine
Dokumentide lisamine
Valmis tellimuse kuupäeva lisamine
Valmis tellimuse kuupäeva muutmine

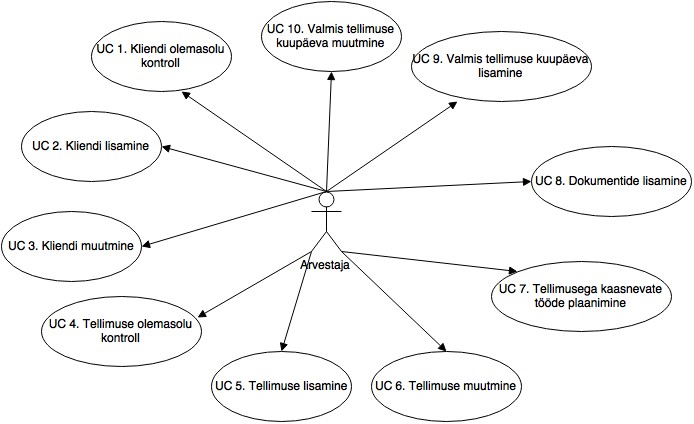

Järgnevalt esitatakse tellimuse töötlemise protsessi toetava tarkvara kasutusjuhtude mudel.
Joonis 2. Tellimuse töötlemise protsessis teostatavate kasutusjuhtude diagramm
Nimi: UC 1. Kliendi olemasolu kontroll
Tegutseja : arvestaja
Kirjeldus: arvestaja kontrollib, kas tellimuse esitatud kliendi andmed on juba andmebaasis olemas. Kasutusloo käigus vaadatakse KLIENT andmeid.
Nimi: UC 2. Kliendi lisamine
Tegutseja: arvestaja
Kirjeldus: kui kliendi andmebaasis ei ole, siis arvestaja lisab kliendi andmeid andmebaasi. Kasutusloo tulemusena vaadatakse KLIENT andmeid ja lisatakse KLIENDI NIMI, KONTAKTTELEFON, KONTAKTAADRESS andmeid.
Nimi: UC 3. Kliendi muutmine
Tegutseja: arvestaja
Kirjeldus: vajadusel arvestaja saab muuta olemasoleva kliendi andmeid. Kasutusloo tulemusena vaadatakse KLIENT andmeid ja muudetakse/täiendatakse KLIENDINIMI, KONTAKTTELEFON, KONTAKTAADRESS andmeid.
Nimi: UC 4. Tellimuse olemasolu kontroll
Tegutseja: arvestaja
Kirjeldus: arvestaja kontrollib, kas uue tellimuse andmed on juba andmebaasis olemas. Kasutusloo käigus vaadatakse TELLIMUS andmeid.
Nimi: UC 5. Tellimuse lisamine
Tegutseja: arvestaja
Kirjeldus: kui tellimust andmebaasis ei ole, siis arvestaja lisab tellimuse andmeid andmebaasi. Kasutusloo tulemusena vaadatakse TELLIMUS andmeid ja lisatakse TELLIMUSE ID, ESITAMISE KUUPÄEVA, TÄHTAEGA ja VALMISOLEKU KUUPÄEVA andmeid.
Nimi: UC 6. Tellimuse muutmine
Tegutseja: arvestaja
Kirjeldus: vajadusel arvestaja saab muuta olemasoleva tellimuse andmeid. Kasutusloo tulemusena vaadatakse TELLIMUS andmeid ja muudetakse/täiendatakse TELLIMUSE ID, ESITAMISE KUUPÄEVA, TÄHTAEGA ja VALMISOLEKU KUUPÄEVA andmeid.
Nimi: UC 7. Tellimusega kaasnevate tööde plaanimine
Tegutseja: arvestaja
Kirjeldus: arvestaja fikseerib tellimusega kaasnevaid töid. Kasutusloo tulemusena vaadatakse VAJATAV TÖÖ ja lisatakse TÖÖ ID, ALGUS ja LÕPP. Kasutusloo teostuse tulemusena saab TÖÖ seisundi „Katkestatud“ või „ Lõpetatud “.
Nimi: UC 8. Dokumentide lisamine
Tegutseja: arvestaja
Kirjeldus: arvestaja fikseerib vajalikud dokumendid. Kasutusloo tulemusena vaadatakse VAJALIK DOKUMENT ja lisatakse ESITAMISE KUUPÄEV, TÄHTAEG andmeid.
Nimi: UC 9. Valmis tellimuse kuupäeva lisamine
Tegutseja: arvestaja
Kirjeldus: kui tellimus on valmis, siis arvestaja lisab valmisoleku kuupäeva. Kasutuloo tulemusena vaadatakse TELLIMUS ja lisatakse VALMISOLEKU KUUPÄEV andmeid.
Nimi: UC 10. Valmis tellimuse kuupäeva muutmine
Tegutseja: arvestaja
Kirjeldus: kui tekivad probleemid valmis tellimusega, siis seda muudetakse ning arvestaja muudab tellimuse valmisoleku kuupäeva. Kasutusloo tulemusena vaadatakse TELLIMUS ja muudetakse/täiendatakse VALMISOLEKU KUUPÄEVA andmeid.

Infosüsteemi andmevaade
Infosüsteemi andmevaade koosneb kontseptuaal- ja andmemudelist.

KONTSEPTUAALMUDEL

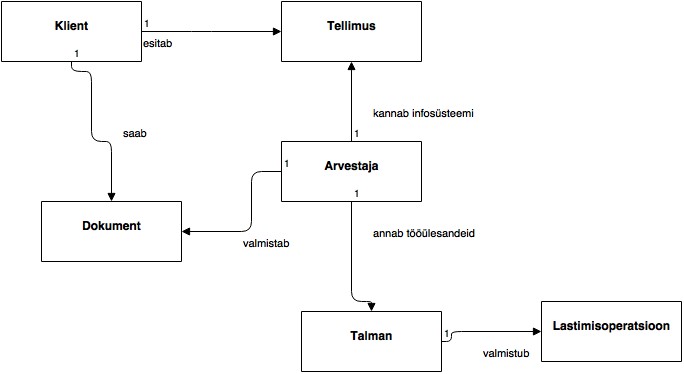

Kontseptuaalmudel koosneb kontseptuaaldiagrammist ja seda kirjeldavatest lausenditest. Tellimuse töötlemise protsessiga seotud kontseptuaaldiagramm on esitatud alljärgneval joonisel:
Joonis 3. Kontseptuaaldiagramm
Lausendid:

Klient esitab tellimust
Arvestaja kannab tellimusega kaasnevaid andmeid infosüsteemi
Arvestaja annab tööülesandeid talmanile
Talman valmistub lastimisoperatsioonideks
Arvestaja valmistab vajalikke dokumente
Arvestaja saadab kliendile dokumendid

4.2 ANDMEMUDEL

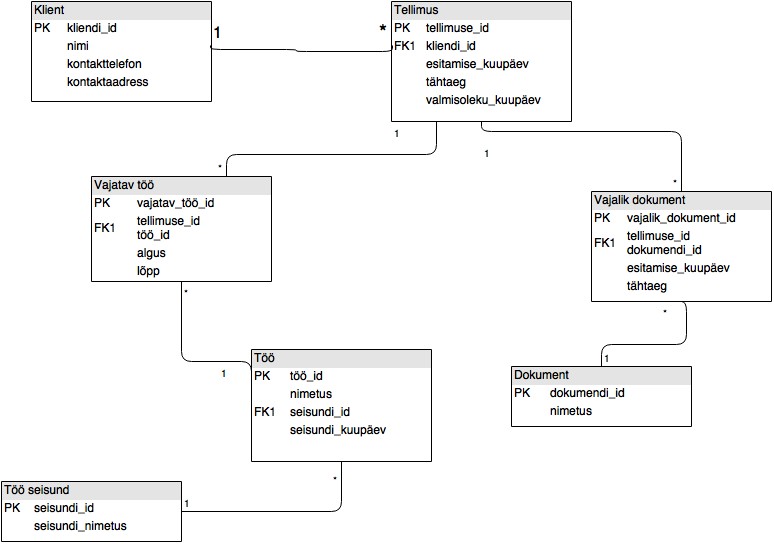

tellimuse töötlemise protsessiga seotud andmemudel on esitatud alljärgneval joonisel:
Joonis 4. Andmemudel
4.3 OBJEKTIDE JA ATRIBUUTIDE SEMANTIKA
Tähistused
(PK) - primaarvõti (ingl. k. primary key)
(FK) - välisvõti (ingl. k. foreign key)
Nimetus
Semantika
Klient
kliendid, kes oma vajadustega selle poole pöörduvad
Kliendi_id (PK)
Kliendi unikaalne number
Nimi
Kliendi nimi
Kontakttelefon
Kliendi kontakttelefon
Kontaktaadress
Kliendi kontaktaadress
Tellimus
Konkreetse kliendi poolt esitatav(ad) tellimus(ed)
Tellimuse_id (PK)
Tellimuse unikaalne number
Kliendi_id (FK)
Viit kliendile, kelle tellimusega on tegemist
Esitamise kuupäev
Tellimuse esitamise kuupäev
Tähtaeg
Tellimuse valmimise tähtaeg
Valmisoleku kuupäev
Tellimuse valmisoleku kuupäev
Vajatav töö
Tellimuseks vajaliku töö nimetus
Vajatav_töö_id (PK)
Vajatava töö unikaalne number
Tellimuse_id (FK)
Viit tellimusele, millega on tegemist
Töö_id (FK)
Viit tööle, mida on vaja teostada seoses tellimusega
Algus
Tehtava töö alguse kuupäev/aeg
Lõpp
Tehtava töö lõpu kuupäev/aeg
Töö
Võimalike teostavate tööde nimekiri
Töö_id (PK)
Töö unikaalne number
Nimetus
Töö nimetus
Seisundi_id (FK)
Viit töö seisundile, mida töö võib omada
Seisundi_kuupäev
Seisundi fikseerimise kuupäev
Töö seisund
Töö võimalike seisundite loetelu
Seisundi_id (PK)
Töö seisundi unikaalne identifikaator
Seisundi nimetus
Seisundi nimetus (määratletud, katkestatud jne)
Vajalik dokument
Tellimuseks vajaliku dokumendi nimetus
Vajalik_dokument_id (PK)
Vajaliku dokumendi unikaalne number
Tellimuse_id (FK)
Viit tellimusele, millega on tegemist
Dokumendi_id (FK)
Viit dokumendile, mida on vaja valmistada seoses tellimusega
Esitamise_kuupäev
Vajaliku dokumendi esitamise kuupäev
Tähtaeg
Vajaliku dokumendi valmistamise tähtaeg
Dokument
Võimalike dokumentide nimekiri
Dokumendi_id (PK)
Dokumendi unikaalne number
Nimetus
Dokumendi nimetus
5. Infosüsteemi ajaline vaade
5.1 PROTSESSI TEGEVUSDIAGRAMM
Tellimuse töötlemise protsessi kirjeldavad lausendid:

Klient esitab tellimust
Arvestaja kannab tellimust infosüsteemi
Arvestaja annab tööülesandeid talmanile
Talman valmistub lastimisoperatsioonideks
Arvestaja valmistab kõike tellimuse dokumente
Kliendile väljastatakse vajalikud dokumendid

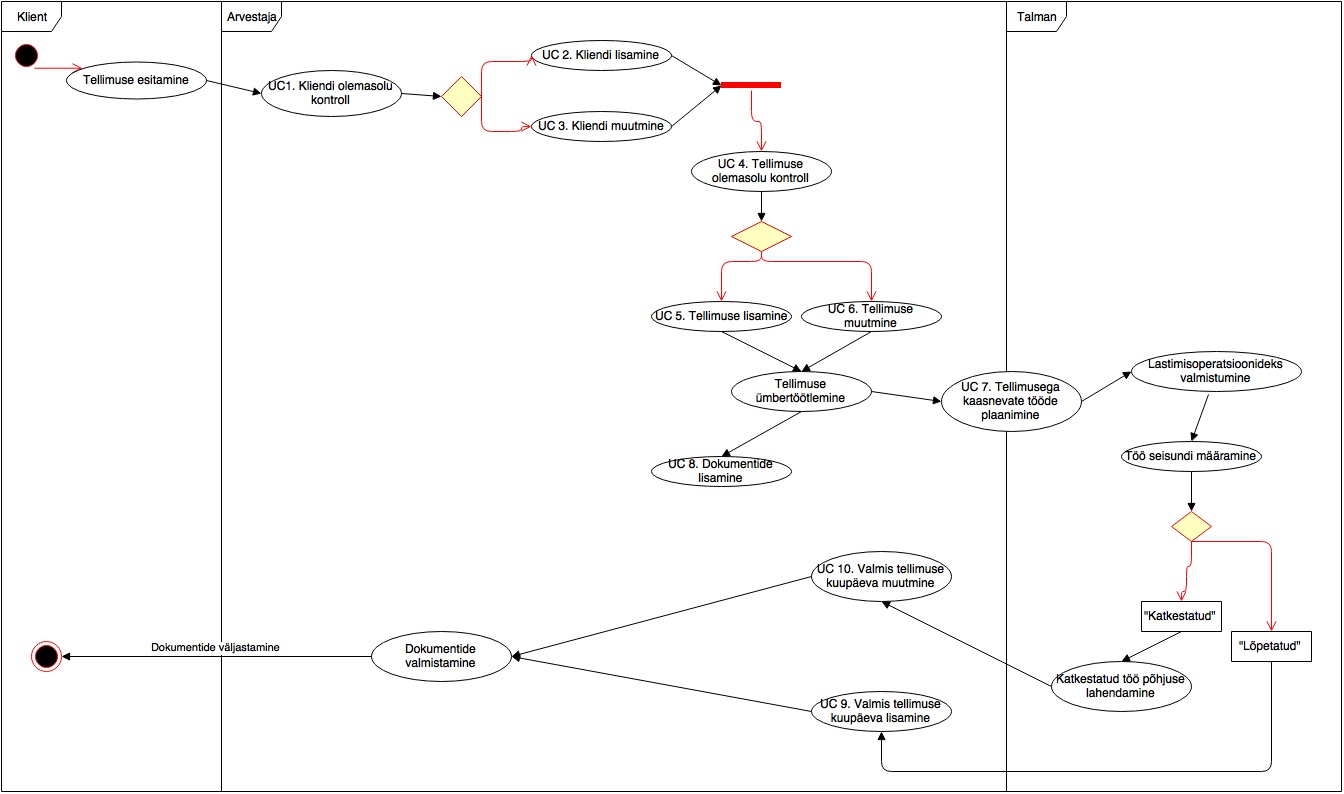

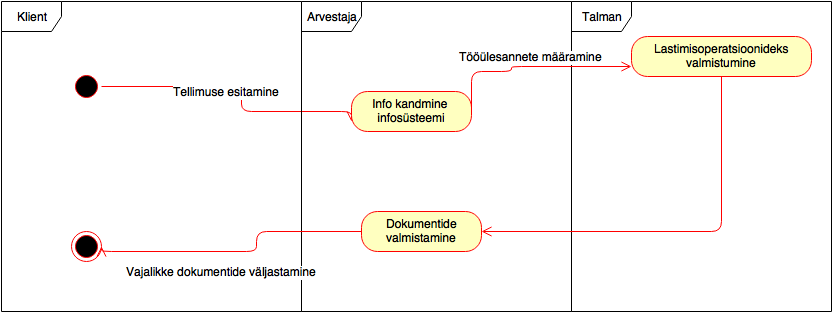

Tellimuse töötlemise üldise protsessi tegevusdiagramm on esitatud alljärgneval joonisel:
Joonis 5. Tellimuse töötlemise üldine protsess
Tellimuse töötlemise protsessi kasutusjuhtude ja seisunditega täiendatud protsessidiagramm on esitatud alljärgneval joonisel:
5.2. SEISUNDIDIAGRAMM

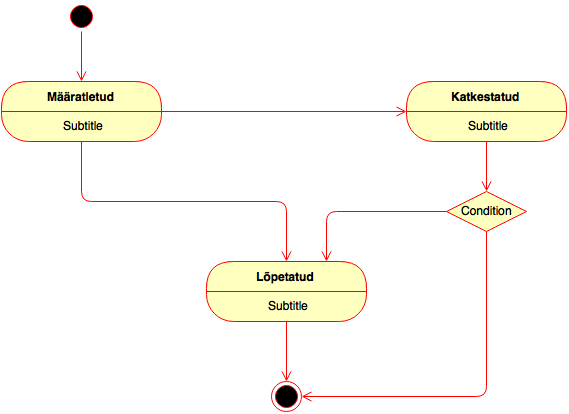

Toimimisobjekti ”Töö” võimalikud seisundid on esitatud alljärgneval joonisel:
Joonis 6. Töö seisundidiagramm
