TALLINNA TEHNIKAÜLIKOOL
Informaatikainstituut
Infosüsteemide õppetool
Projekt aines “Sissejuhatus infosüsteemidesse”
E- POOD
Üliõpilane:
Õpperühm:
Juhendaja: Karin Rava
Tallinn
2016

Sisukord

Sisukord 2
1 Üldvaade 3
1.1 Taust 3
1.2 Eesmärgid 3
1.3 Põhiprotsesside loetelu 3
2 Infosüsteemi eesmärgid 5
3 Infosüsteemi funktsionaalne vaade 6
Toodete ostmine ja müümine 6
4 Infosüsteemi andmevaade 9
4.1 KONTSEPTUAALMUDEL 9
5. Infosüsteemi ajaline vaade 12
5.1 PROTSESSI TEGEVUSDIAGRAMM 12
5.2. SEISUNDIDIAGRAMM 13

1 Üldvaade

1.1 Taust

Klient valib omale Arvuti OÜ e-poest sobiva kauba mida ta soovib osta, valib kauba kättesaamise aja ja viisi ning teostab makse internetipangas.
Süsteemi administrator haldab ettevõtte infosüsteemi. Ta kontrollib, et paki ja kliendi andmed oleksid korrektsed ja et need saaksid automaatselt kullerile edastatud . Administraator ostab tooted tarnijalt välja ja ka sisestab seed infosüsteemi, või vastavalt vajadusele kõrvaldab sealt tooteid.
Laohoidja võtab vastu ja väljastab kaupa kulleritele. Laohoidja haldab laoseisu jooksvalt. Tema vastutab laoseisu korrektsuse eest, et infosüsteemis kuvatavad andmed kaubaseisu kohta vastaks tegelikkusele.

1.2 Eesmärgid

Ettevõte eesmärgid on järgmised:
Osta ja müüa kaupa.
Veebilehe uuendus.
Kauba tellimine .

1.3 Põhiprotsesside loetelu

Ettevõte põhiprotsessid on:

• klient esitab tellimust ;

• valib tellimuste tellimuse tingimusi;

• toimub tellimuse töötlemine;

• toimetatakse kõike tooteid kliendile;

• tellimus täidetud.


1.4 Tegutsejate loetelu

Analüüsitavas organisatsioonis tegutsejad on:
Admin
Laohaldur
Klient
Kuller
Tarnija
1.5 Infovajaduste loetelu
Ettevõte tegutsemisega seotud infovajadused :
Tellimus
Tellija
Dokumendid
Kaup

2 Infosüsteemi eesmärgid

Eesmärk: Pidevalt uuenev koduleht
Eelis: Pidevalt uuenev infosüsteem
Mõõt: Infosüsteemis on laoseis pidvalt nähtav selle kasutajatele
Eesmärk: Meilt kliendini kiire ja täpne kuller teenus.
Eelis: Pakid ei lähe kaduma ja klient saab kiirelt oma kauba kätte
Mõõt: Ettevõtte töötajad ja ka klient saab jälgida paki asukohta kättetoimetamisel internetist.

3 Infosüsteemi funktsionaalne vaade

Toodete ostmine ja müümine

Infosüsteemi funktsionaalne vaade koosneb funktsionaalsete nõuete loetelust; kasutusjuhtude diagrammist ja nende sõnalisest kirjeldusest.
Süsteem:

• Peab saama lisada, muuta ja kustutada klientide andmeid;

• Peab saama lisada, muuta ja kustutada tellimuse andmeid ning sellega kaasnevat plaanitavad tööd;

• Peab saama lisada, muuta ja kustutada tellimusega seotud dokumendid;

• Peab saama fikseerida valmis tellimuse kuupäeva.


Tellimuse töötlemise osutamist toetava tarkvara kasutusjuhud on:

• Kliendi olemasolu kontroll

• Kliendi lisamine

• Kliendi muutmine

• Tellimuse olemasolu kontroll

• Tellimuse lisamine

• Tellimuse muutmine

• Tellimusega kaasnevate tööde plaanimine

• Dokumentide lisamine

• Valmis tellimuse kuupäeva lisamine

• Valmis tellimuse kuupäeva muutmine

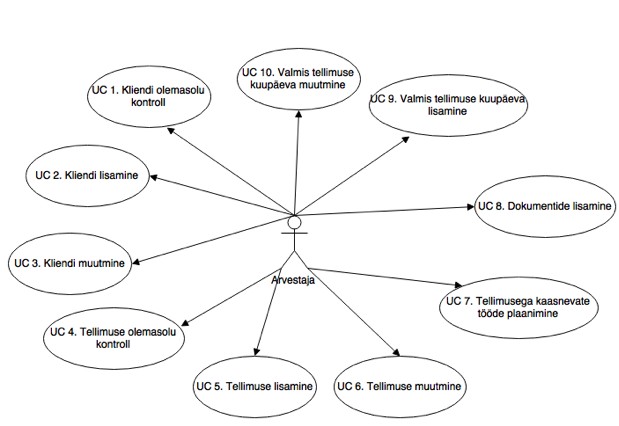

Joonis 2. Tellimuse töötlemise protsessis teostatavate kasutusjuhtude diagramm
Nimi: UC 1. Kliendi olemasolu kontroll
Tegutseja : laohaldur
Kirjeldus: laohaldur kontrollib, kas tellimuse esitatud kliendi andmed on juba andmebaasis olemas. Kasutusloo käigus vaadatakse KLIENT andmeid.
Nimi: UC 2. Kliendi lisamine
Tegutseja : laohaldur
Kirjeldus: kui kliendi andmebaasis ei ole, siis laohaldur lisab kliendi andmeid andmebaasi. Kasutusloo tulemusena vaadatakse KLIENT andmeid ja lisatakse KLIENDI NIMI, KONTAKTTELEFON, KONTAKTAADRESS andmeid.
Nimi: UC 3. Kliendi muutmine
Tegutseja: laohaldur
Kirjeldus: vajadusel laohaldur saab muuta olemasoleva kliendi andmeid. Kasutusloo tulemusena vaadatakse KLIENT andmeid ja muudetakse/täiendatakse KLIENDINIMI, KONTAKTTELEFON, KONTAKTAADRESS andmeid.
Nimi: UC 4. Tellimuse olemasolu kontroll
Tegutseja: laohaldur
Kirjeldus: laohaldur kontrollib, kas uue tellimuse andmed on juba andmebaasis olemas. Kasutusloo käigus vaadatakse TELLIMUS andmeid.
Nimi: UC 5. Tellimuse lisamine
Tegutseja: laohaldur
Kirjeldus: kui tellimust andmebaasis ei ole, siis laohaldur lisab tellimuse andmeid andmebaasi. Kasutusloo tulemusena vaadatakse TELLIMUS andmeid ja lisatakse TELLIMUSE ID, ESITAMISE KUUPÄEVA, TÄHTAEGA ja VALMISOLEKU KUUPÄEVA andmeid.
Nimi: UC 6. Tellimuse muutmine
Tegutseja: laohaldur
Kirjeldus: vajadusel laohaldur saab muuta olemasoleva tellimuse andmeid. Kasutusloo tulemusena vaadatakse TELLIMUS andmeid ja muudetakse/täiendatakse TELLIMUSE ID, ESITAMISE KUUPÄEVA, TÄHTAEGA ja VALMISOLEKU KUUPÄEVA andmeid.
Nimi: UC 7. Tellimusega kaasnevate tööde plaanimine
Tegutseja: laohaldur
Kirjeldus: laohaldur fikseerib tellimusega kaasnevaid töid. Kasutusloo tulemusena vaadatakse VAJATAV TÖÖ ja lisatakse TÖÖ ID, ALGUS ja LÕPP. Kasutusloo teostuse tulemusena saab TÖÖ seisundi „Katkestatud“ või „ Lõpetatud “.
Nimi: UC 8. Dokumentide lisamine
Tegutseja: laohaldur
Kirjeldus: laohaldur fikseerib vajalikud dokumendid. Kasutusloo tulemusena vaadatakse VAJALIK DOKUMENT ja lisatakse ESITAMISE KUUPÄEV, TÄHTAEG andmeid.
Nimi: UC 9. Valmis tellimuse kuupäeva lisamine
Tegutseja: laohaldur
Kirjeldus: kui tellimus on valmis, siis laohaldur lisab valmisoleku kuupäeva. Kasutuloo tulemusena vaadatakse TELLIMUS ja lisatakse VALMISOLEKU KUUPÄEV andmeid.
Nimi: UC 10. Valmis tellimuse kuupäeva muutmine
Tegutseja: laohaldur
Kirjeldus: kui tekivad probleemid valmis tellimusega, siis seda muudetakse ning laohaldur muudab tellimuse valmisoleku kuupäeva. Kasutusloo tulemusena vaadatakse TELLIMUS ja muudetakse/täiendatakse VALMISOLEKU KUUPÄEVA andmeid.

4 Infosüsteemi andmevaade

Infosüsteemi andmevaade koosneb kontseptuaal - ja andmemudelist.

4.1 KONTSEPTUAALMUDEL

Kontseptuaalmudel koosneb kontseptuaaldiagrammist ja seda kirjeldavatest lausenditest. Tellimuse töötlemise protsessiga seotud kontseptuaaldiagramm on esitatud alljärgneval joonisel:
4.2 ANDMEMUDEL

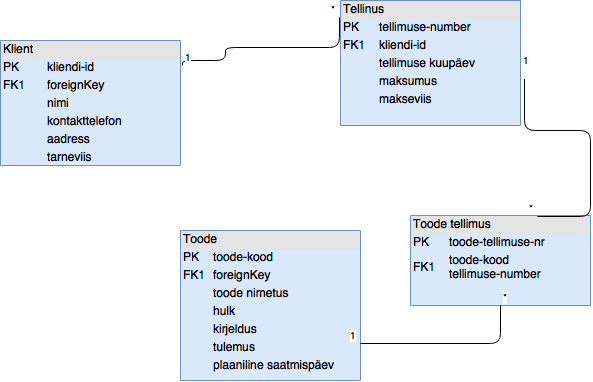

Tellimuse töötlemise protsessiga seotud andmemudel on esitatud alljärgneval joonisel:
4.3 OBJEKTIDE JA ATRIBUUTIDE SEMANTIKA
Tähistused
(PK) - primaarvõti (ingl. k. primary key)
(FK) - välisvõti (ingl. k. foreign key)
Nimetus
Semantika (kirjeldus)
KLIENT
Füüsilised või juriidilised isikud, kes ostavad kaupa e-poest
Kliendi-id (PK)
Kliendi unikaalne järjekorranumber süsteemi piires
nimi
Kliendi nimi
kontaktaadress
Kliendi kontaktaadress
kontakttelefon
Kliendi kontakttelefon
registreerimiskuupäev
Kliendi süsteemi registreerimiskuupäev
Tellimus
Kliendi poolt esitatud ostu soov
Tellimuse-number (PK)
Tellimuse unikaalne järjekorranumber süsteemi piires
Kliendi id (fk)
Viide adminnile
Tellimuse kuupäev
Tellimuse esitamise kuupäev
Summa
Tasutud summa
Kliendi tellimus
kliendi_nr (fK)
Kliendi unikaalne järjekorranumber süsteemi piires
Kliendi tellimuse nr (PK)
Kliendi tellimuse unikaalne nr
Tellimuse nr (FK)
Viide tellimusele
Kauba tellimus
Tellimuse nr (FK)
Viide tellimusele
Kauba nr (FK)
Viide kaubale
Kauba tellimuse nr (PK)
Kauba tellimuse unikaalne nr

5. Infosüsteemi ajaline vaade

5.1 PROTSESSI TEGEVUSDIAGRAMM

Tellimuse töötlemise protsessi kirjeldavad lausendid :

• Klient esitab tellimust

• Laohaldur vormistab tellimuse dokumendid

• Laohaldur ettevalimistab kaupa

• Kliendile väljastatakse vajalik kaup

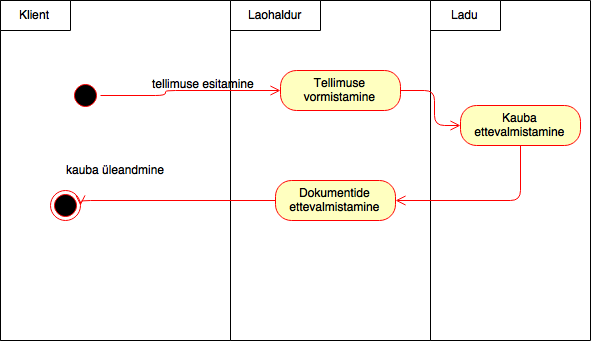

Tellimuse töötlemise üldise protsessi tegevusdiagramm on esitatud alljärgneval joonisel:
Joonis 5. Tellimuse töötlemise üldine protsess

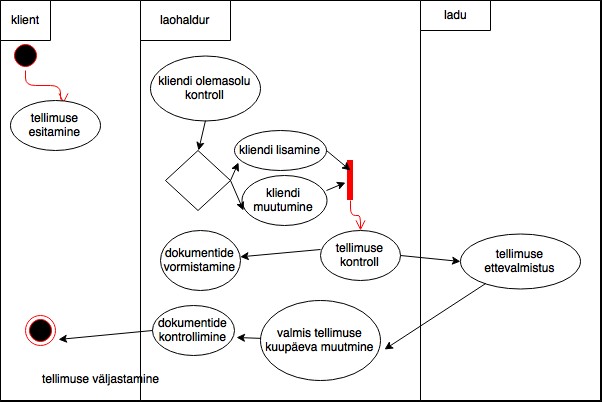

Tellimuse töötlemise protsessi kasutusjuhtude ja seisunditega täiendatud protsessidiagramm on esitatud alljärgneval joonisel:

5.2. SEISUNDIDIAGRAMM

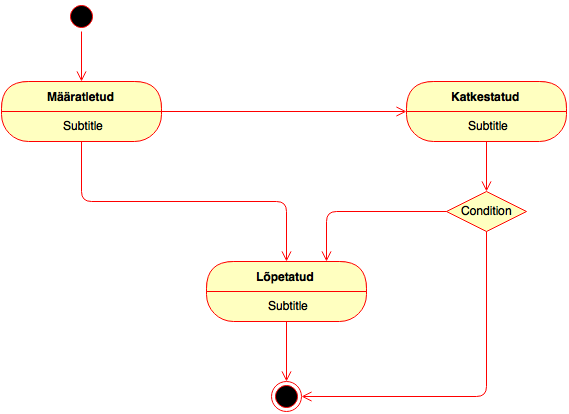

Toimimisobjekti ”Töö” võimalikud seisundid on esitatud alljärgneval joonisel:
Joonis 6. Töö seisundidiagramm
