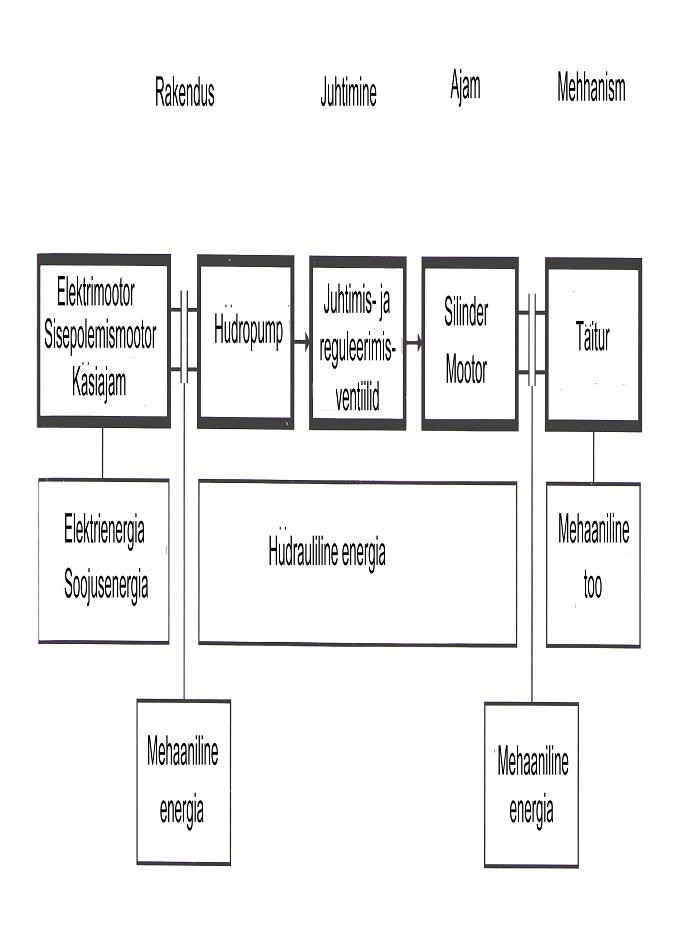

Hüdraulika, Pneumaatika Arvestustöö Nr. 1 1. Hüdroajami mõiste ja põhilised komponendid. Hüdroajamis toimub energia ülekandmine vedeliku abil ja ajami lõpplülis vedeliku hüdraulilise energia muutmine mehaaniliseks energiaks, mida kasutatakse seadmes kasuliku töö tegemiseks. Hüdroajami põhikomponendid: - paak töövedeliku tarvis, - pump koos pumba ajamiga, - süsteemi kaitseseadmed, mis väldivad ülekoormuse ja süsteemi iseenesliku tühjenemise pumba mootori seiskumisel (kaitseklapp, vastuklapp), - reguleerimisseadmed kolvi liikumiskiiruse ja süsteemis toimiva rõhu reguleerimiseks ( drossel, rõhu regulaator ), - juhtimisseadmed silindri juhtimiseks (jaotur) - hüdrosilinder mehaanilise energia saamiseks, - süsteemi abiseadmed ( filter, torustik ). 2/3. Hüdroajami mehaanilise ja mahulise kasuteguri mõiste. Mehaaniline kasutegur mõjutab pumbalt saadavat rõhku ja sellega seadmelt saadava jõu suurust. Mahuline kasutegur mõjutab pumba vooluhulka ja selle kaudu h�
1.Hüdroajami mõiste. Tema kasutamist piiravad asjaolud. Hüdroajamis toimub energia ülekandmine vedeliku abil ja ajami lõpplülis vedeliku hüdraulilise energia muutmine mehaaniliseks energiaks, mida kasutatakse seadmes kasuliku töö tegemiseks. Hüdroajami puudustena tuleb nimetada: tuleohtlikus töövedeliku või tema aurude lekkimisel, töövedeliku tundlikus saastumise suhtes, temperatuuri ja rõhu mõju töövedeliku viskoossusele, suhteliselt madal kasutegur. 2. Hüdroajami kasutamist soosivad asjaolud. Hüdroajami kasutamist soosib : on lihtne saada nii kulgevat kui pöörlevat liikumist, võib saada suuri jõude ja jõumomente suhteliselt väikeste ja kergete komponentide abil; jõu, jõumomendi ja liikumiskiiruse reguleerimine on lihtne ja realiseeritav odavate vahenditega, ajami ülekoormusi saab vältida, lihtne on rakendada ajami elektrilist juhtimist, mis võimaldab ajami laialdast kasutamist automaatjuhtimise korral, ühtlane liikumine ja täpne positsioneerimine, v�
eemaldatudsüsteemi pesemisel. · Vedeliku vananemime. · Süsteemi elementide (tihendid, klapid jne) kulumise- ja korrosiooniproduktid. · Väliskeskkonnast tulev saaste, mis pääseb vedelikku tihendite, kolvivarre või vedeliku paagi kaudu, kui paagi tuulutusaval puudub õhufilter. Vedeliku saastumise mõju süsteemi tööle: Töövedelikus esinevad osakesed vähendavad klapipesadesse sattudes klappide tihedust, hüdraulika komponentide liikumisel soodustuvad nende vahele sattunud osakesed liikuvate osade kulumist, väksemõõdulistesse avadesse sattudes põhjustavad osakesed nende ummistust. -arv - Näitab mitu korda väheneb filtri läbimisel tähistatud suurusega osakeste arv vedelikus. Näiteks: 75. Osakese suurusega 25 on vedelikus filtri läbimisel 75 korda vähem, kui enne filtri läbmist. 9. Hüdrofiltrites kasutatavad filtrimaterjalid, nende puhastusvõime

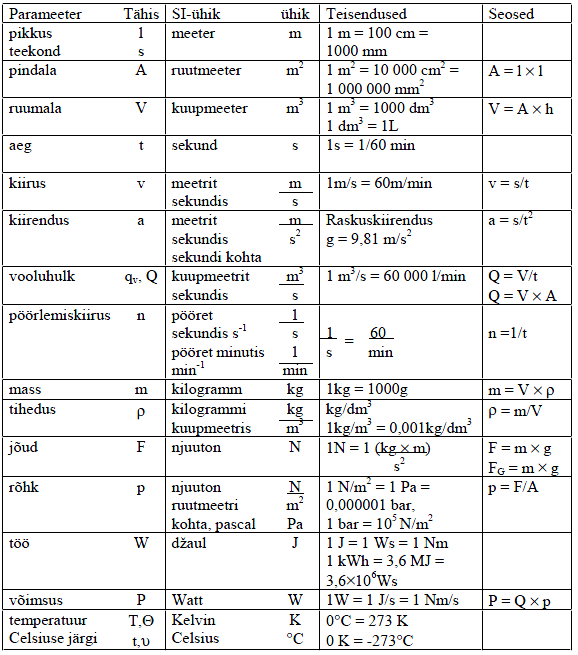

Tallinna Tööstushariduskeskus Hüdraulika teoreetilised alused 2 Hüdraulika teoreetilised alused Raskusjõud = mass × raskuskiirendus 2.1 Füüsikalised suurused F = 1 kg × 9,81 m/s2 =9,81 N Jõu mõõtühikuks SI-süsteemis on Mass m njuuton. Inertsi ja gravitatsiooni iseloomustaja Rõhk p ning mõõt. Keha mass on SI-süsteemi põhiühik. Massi mõõtühikuks SI- Suurus, mis iseloomustab keha pinna
madal ja kõrge välistemperatuur ), õkonoomsus , väike mass ja gabariidid, vibratsioonikindlus , elementide ja detailide unifitseeritus, teenindamise ja remondi lihtsus , distanstsioonjuhtimise ja automatiseerimise võimalus. Hüdrauliste mehhanismide mõiste ,otstarve ja liigitus. Hüdraulika on teadus ,mis tegeleb vedelike tasakaalu ja liikumise seaduste uurimisega ning nende seaduste praktilise rakendamisega. Sõna hüdraulika tuleneb kreekakeelsetest sõnadest " hydõr" - vesi ja "aulos " - toru. Esialgselt kujutas hüdraulika vaid torustikesse puutuvaid küsimusi empiiriliste , kogemuslikel valemitel põhinevat teadust. Peale hüdraulika uurib vedelike taskaalu ja voolamist ka teine teadus - teoreetiline hüdromehaanika, mis on teoreetilise mehaanika iseseisvaks aruks. Hüdromehaanika uurimused on peamiselt teoreetilist laadi. Tänapäeva hüdraulika on teadmiste kompleks , milles teooria on ühendatud praktikaga
Osaeksam hõlmab fluidumi voolamisega seonduvate massi- ja energiabilansside rakendusoskust, hüdrostaatika ja hüdrodünaamika põhialuseid ja rakendusi ning vedelike transporti (voolamist torustikes) ning pumpade ehitust ja arvutust. Loengumaterjal lk 2 kuni lk 71. Harjutustunni materjal. Geankoplis. 2.7A-2.7F, Paal jt. Hüdraulika ja pumbad. 1. MÕISTED Reaalne fluidum, ideaalne fluidum, perioodiline ja pidev protsess, statsionaarne ja mittestatsionaarne protsess, akumulatsioon, kokkusurutav ja mittekokkusurutav fluidum jne Füüsikalised suurused ja nende mõõtühikud. Tuleb teada igas peatükis esitatud mõisteid! Põhioperatsioonid on tootmisprotsessi astmed või osad, mis põhinevad sarnastele teaduslikele printsiipidele ja mille teostamiseks kasutatakse ühiseid meetodeid.
Tallinna Tööstushariduskeskus Voolamist reguleerivad ventiilid 9 Voolamist reguleerivad ventiilid 9.1 Sissejuhatus Vooluventiilidega reguleeritakse täiturite töökiirust muutes (vähendades või suurendades) ventiili ristlõikepindala, reguleerimispunktis. Vooluventiilide erandiks on vedelikku jaotavad ventiilid, mis jaotavad vedelikuvoolu kaheks või enamaks haruks. Vastavalt funktsioneerimisele jaotatakse vooluventiilid nelja rühma (sele 9.1, 9.2 ja 9.3). Voolamist reguleerivad ventiilid Takistid Vooluhulka reguleerivad p sõltuv funktsioneerimine p sõltumatu reguleerimine : sõltuvad : sõltumatud : sõltuvad : sõltumatud Sele 9.1 Vooluventiilide tüübid Sele 9.2 Takistid
Gaaside ja vedelike voolamine eksam. 1. Mõisted reaalne fluidum- Reaalvedelikud jaotatakse: - tilkvedelikud – moodustavad homogeense võõristeta ja tühikuteta keskkonna (vedelikud), on praktiliselt kokkusurumatud ning väikese ruumpaisumisteguriga, - gaasid ja aurud - on kokkusurutavad, tihedus sõltub temperatuurist ja rõhust. ideaalne fluidum -vedelik, millel on konstantne tihedus ja nulliline viskoossus. See tähendab, et ideaalvedelikul on lõpmatult suur voolavus, ta liikumine on hõõrdevaba (puudub viskoossus); ta ei ole rõhu mõjul kokkusurutav ning ta tihedus ei muutu temperatuuri muutudes. perioodiline protsess- protsess,mis toimub tsüklitena (seeriatena) s.t. on teatud ajavahemike järel korduv, seejuures protsess viiakse igas tsüklis lõp
