EESTI MAAÜLIKOOL
Tehnikainstituut












Madis  Vitsut

RIPPVAGONETI ELEKTRIAJAM


Kursuseprojekt
õppeaines „Tehnoloogiaseadmete elektriajamid ”
TE.0023


Energiakasutuse eriala
EK MAG II





Üliõpilane:
“
“

2016 . a.  ………… Madis Vitsut

Juhendaja : “
“
“

2016. a.  ………… lektor Erkki Jõgi











Tartu 2016



SISUKORD

TÄHISED JA  LÜHENDID  ........................................................................................................ 3
SISSEJUHATUS ........................................................................................................................ 5
1. TEHNOLOOGIA KIRJELDUS ............................................................................................. 6
2. MOOTORI VÕIMSUSE ARVUTUS .................................................................................... 7
3. KOORMUSDIAGRAMM,  EKVIVALENTNE  MOMENT JA VÕIMSUS ......................... 8
4. MOOTORI VALIMINE JA MEHAANILINE   TUNNUSJOON  ......................................... 10
5. MEHAANILINE TUNNUSJOON ...................................................................................... 12
6.  INERTSIMOMENDI  LEIDMINE ....................................................................................... 13
7. AJAMI  JUHTIMINE ........................................................................................................... 15
8. ENERGIAKULU  ................................................................................................................. 16
KOKKUVÕTE ......................................................................................................................... 17
KIRJANDUS ............................................................................................................................ 18
LISAD ...................................................................................................................................... 20
Lisa 1. Reduktori põhimõtteskeem....................................................................................21
Lisa 2. Trossajamiga rippvagoneti  juhtimisskeem ...........................................................22
Lisa 3. Ruumiplaan............................................................................................................23



TÄHISED JA LÜHENDID

A
−  aastane  tarbitav elektrienergia kulu, kW ∙ h
c
−  mootori põhimaterjali (malm) erisoojus , c = 460 J/(kg∙K)
Dr
−  Veoratta läbimõõt, cm
d
−   tapi läbimõõt, cm
f
−  hõõrdetegur  tugede  kuullaagritest, 𝑓 = 0,1
g
−   raskusjõud , N
h
−   hammasratta  paksus, m
J
−  süsteemi inertsmoment, kg∙m2
Ji
−  töömasina või ülekande pöörleva detaili inertsmoment, kg∙m2
Jm
−  mootori inertsmoment, kg∙m2
i
−   ülekandearv mootorilt töömasinale
kp
−  tegur, mis arvestab rattaäärikute ja –pukside takistust, 𝑘𝑝 = 2,75
M
−  leitav moment, N∙m
Mekv
−  ekvivalentne moment, N∙m
Mi
−  momendi väärtus i-ndas lõigus, N∙m
Mmax  −  mootori võllile taandatud töömasina maksimaalne moment, N∙m
Mpv
−  mehhanismi paigaltvõtumoment, N∙m
Mtn
−  töömasina takistusmoment nimipöörlemissagedusel, N∙m
Mts
−  töömasina staatiline takistusmoment, N∙m
m
−  koorma mass, kg
m0
−  rippvagoneti mass koormata, kg
mk
−  sirgliikuva detaili mass, kg (mk = 480 kg)
mn
−  mootori mass, kg
mr
−  hammasratta mass, kg
n
−  töömasina pöörlemissagedus , s-1
ni
−  detaili pöörlemissagedus, s-1
nm
−  elektrimootori pöörlemissagedus, s-1
nn
−  nimipöörlemissagedus, s-1
nt
−  töömasina vedava  võlli pöörlemissadegus, s-1
Pekv
−  ekvivalentne võimsus, N∙m
Pi
−  momendi väärtus i-ndas lõigus, N∙m
Pn
−  mootori nimivõimsus , W
Pt
−  rippvagoneti kogu vajaminev võimsus, kW
Ptar
−  võrgust tarbitav võimsus, W
R
−  vedava  trumli raadius, m (R = 0,1 m)
Rh
−  hammasratta raadius, m
Ts
−  soojenemise ajakonstant, s
t
−  tsükli kogu kestus, s
t1
−  aeg teekonna läbimiseks söödahoidlast laudani, s
t2
−  mahalaadimiseks kuluv aeg, s (𝑡2 = 30 s)

t3
−  aeg ühest künast teiseni jõudmiseks, s
t4
−  aeg tagasi liikumiseks väravani, s
t5
−  aeg tagasi liikumiseks söödahoidlani, s
ti
−  i-nda lõigu kestus, s
tl
−  töö kestus ilma pausideta, s (𝑡𝑙 = 240 s)
V
−  hammasratta ruumala, m3
W
−   takistusjõud , N
Wh
−  liikumistakistus, N
x
−   astmenäitaja , milleväärtus sõltub töömasina liigist (x=2)
xk
−   koormustegur , 𝑥𝑘 = 𝑃𝑒𝑘𝑣 /𝑃𝑛
xl
−  lubatav ülekoormatavus
α
−  tegur, mis arvestab pingekadu α = 1,4
γ
−  kaotegur (püsiv- ja muutuvkadude suhe), 𝛾 = 0,7
δ
−  materjali tihedus (𝛿𝐹𝑒 = 7874 kg/m3)
ηm
−  ülekande kasutegur täiskoormusel, 𝜂𝑚 = 0,85
ηm1
−  mootori kasutegur Pekv korral
ηn
−  mootori nimikasutegur
ϑe
−  mähistele lubatud ületemperatuur
μ
−  ratta hõõrdetegur, 𝜇 = 0,03
μk
−  mootori käivitusmomendi kordsus
μv
−  mootori väärtusmomendi kordsus
ρ
−  hammasratta inertsraadius, m
υ
−  tööorgani joonkiirus , m/s



SISSEJUHATUS

Käesoleva  kursuseprojekti  eesmärgiks  on   ratsionaalse    automatiseeritud   elektriajami
kavandamine  ja  arvutamine.  Teemaks  on  vastavalt  õpinguraamatu  viimastele  numbritele  42
„Rippvagoneti  elektriajam“.  Üherööpaline   rippvagonett   on  mõeldud  loomade  söötmiseks
laudas  või  sigalas.  Ripptee   rööbas   on  riputatud  ruumi  lakke.  Vagonett  laaditakse  täis
söödahoidlas  ja    tühjendatakse  käsitsi   kümnes   kohas  võrdsete  teepikkuste  järel.  Igas
mahalaadimiskohas  kulub  30  s.  Koormata  vagoneti  ja  ajami  mass  on  240  kg.  Rataste
veeretakistustegur  f=  0,1.  Asünkroonmootoriga  ajam  paikneb  seinal  ning  vagonett  on
trossveoga . [1]

Tabel 1.1. Lähteandmed [1]

Transporditava materjali mass, kg
260
Ripptee kogupikkus, m
130
Sellest laudas, m
42
Vagoneti  liikumiskiirus , m/s
1,2
Juhtimisskeemi nõuete  loetelu
2, 4, 5, 7

Automaatjuhtimisskeemile esitatavate nõuete vastavad variandid:
1.  Mootori juhtimine käsitsi distantsjuhtimispuldist ja vagoneti juurest.
2.  Värava  kohal  toimub  automaatne  vagoneti  seiskamine,  kui  värav  ei  ole  täielikult
avatud.
3.  Kaitse lühiste ja ülekoormuste eest.
4.  Valgussignalisatsioon  juhtimispuldis  mootori  töötamisel  kummaski  suunas  ja
helisignaal  enne mootori käivitamist. [1]





1. TEHNOLOOGIA KIRJELDUS

Rippvagonett (joonis 1.1) on sööda jaotamiseks mõeldud  transpordivahend , mis on kasutusel
sigalates  või  lautades.  Vagonetiga  süsteem  on  üldjuhul  üsna  töökindel  ning  võimaldab
loomapidamishoonetes  maksimaalset  ruumikasutus.  Üheks  puuduseks  on  rööbastee,  mida
mööda    rippvagonett  liigub.  Selleks  kasutatav  metalltala  on  raske  ja  lisa  raskuseks  on  veel
vagonett  koos  söödaga.  Selline  lahendus  nõuab  kas  väga  tugevaid  laekonstruktsioone  või
erikonstruktsiooni  käigutee  riputamiseks.  [2]  Antud   variandis   kirjeldatava  trossajami
töökindluse kohta andmed puuduvad, kuna erialakirjandusest ei leitud näiteid sellise süsteemi
kasutamisest.  Projekti  tingimuste  kohaselt  täidetakse  vagonett  söödaga  söödahoidlas  ja  sööt
transporditakse  lauta  kümnesse  söödakünasse.  Vagonetti  liigutatakse  käsijuhtimise  teel
distantsjuhtimispuldist või vagoneti juurest ja seisatakse küna kohal.

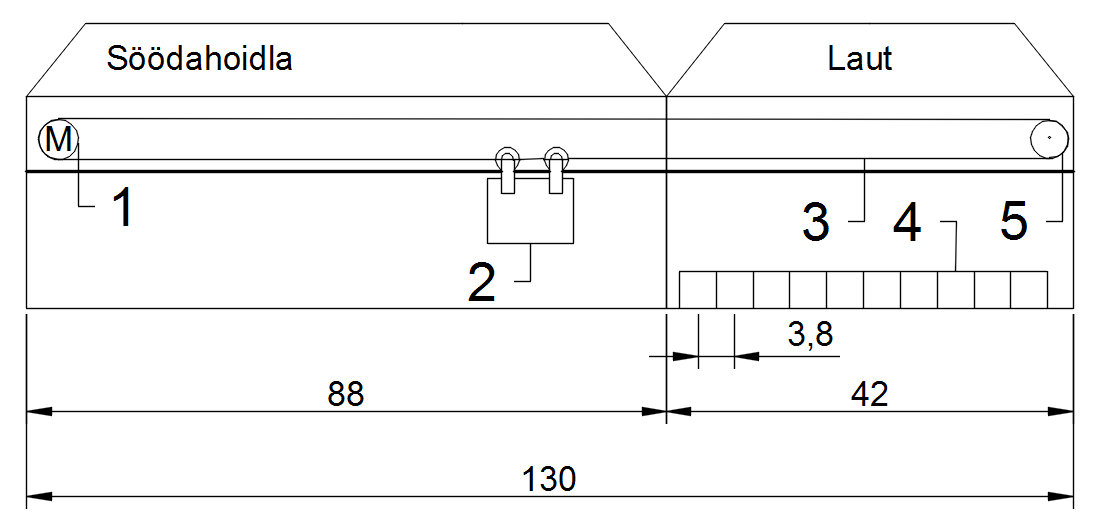

Joonis 1.1. Projekteeritava rippvagoneti tehnoloogiaskeem: 1 – elektriajam, 2 – rippvagonett,
3 – veotross, 4 – söödakünad, 5 – pingutusratas.





2. MOOTORI VÕIMSUSE ARVUTUS

Rippvagoneti liigutamiseks mööda rööbast kasutatakse antud töös trossajamit, mille võimsuse
leitakse  kasutades  elektritali  veoajami  ning  kraana  plokirattaga  tõstemehhanismi
kombineeritud   analoogiaid.    Liikumistakistus,  mis  tuleneb  vagoneti  veeremist  leitakse
järgmiselt: [3]
2𝜇 + 𝑑𝑓
2 ∙ 0,03 + 3 ∙ 0,1
𝑊𝑕 = 𝑘𝑝 𝑚 + 𝑚0
= 2,75 ∙  260 + 240
= 16,5 N,
𝐷

(2.1)
𝑟
30
kus  𝑊𝑕  on  liikumistakistus, N;

𝑘𝑝  −  tegur, mis arvestab rattaäärikute ja –pukside takistust, 𝑘𝑝 = 2,75 [3];

𝑚
−  koorma mass, kg;

𝑚0  −  rippvagoneti mass koormata, kg;

𝜇
−  ratta hõõrdetegur, 𝜇 = 0,03 [3];

𝑑
−  tapi läbimõõt, cm;

𝑓
−  hõõrdetegur tugede kuullaagritest, 𝑓 = 0,1 [3];

𝐷𝑟  −  käiguratta läbimõõt, cm.

Kuna  sõidutee   kaldenurk  on 0, siis sõidutee kaldenurgast tingitud liikumistakistust ei ole, kuid
vajalik  on  leida  trossajami  tõttu  tekkiv  takistus.  Piisava  tugevuse  peaks  tagama  6,4  mm
jämedune  tross kaaluga 0,16 kg/m ning  trossi   pikkuseks on võetud 261 m [4]:
𝑊𝑡𝑟 = 𝑚𝑡𝑟 ∙ 𝜇𝑡𝑟 = 41,76 ∙ 0,962 = 40,17 N,
(2.2)
kus
𝑊𝑡𝑟  on  Trossajami liikumistakistus, N;

𝑚𝑡𝑟  −  trossi mass, kg;

𝜇𝑡𝑟  −  Kasutegur ühe plokirattaga trossisüsteemis, 𝜇 = 0,962 [5];

Kogu liikumistakistus on osatakistuste summa:
𝑊 = 𝑊𝑡𝑟 + 𝑊𝑕 = 40,17 + 16,50 = 56,67 N,
(2.3)
kus  W
on  Kogu liikumistakistus, N.

 Seega saab arvutada ajami vajamineva võimsuse: [3]
𝑔𝑊𝜐
9,8 ∙ 56,67 ∙ 1,2
𝑃𝑡 =
= 784,1 W ≈ 0,784 kW,
𝜂

(2.4)
𝑚
0,85
kus  𝑃𝑡  on  rippvagoneti kogu vajaminev võimsus, kW;

𝑔
−  raskusjõud, kg/N;

𝜂𝑚  −  ülekande kasutegur täiskoormusel, 𝜂𝑚 = 0,85 [3].

Vastavalt valemile 2.4 on staatiline võimsus 785 W.


3. KOORMUSDIAGRAMM,  EKVIVALENTNE  MOMENT  JA
VÕIMSUS

Töömasina koormusdiagrammi saamiseks leitakse selle takistusmomendi sõltuvus  ajast
𝑀 = 𝑓(𝑡).  Antud  näite  puhul  puhul  on  tegu  ajas   muutliku    astmelise   koormusdiagrammiga,
mis  saadakse  momendi  taandamisega  töömasina  võllile.  Kogutöötsükli   osadeks   on  vagoneti
liikumine söödahoidlast laudani, kus suletud värava korral toimub peatumine, distantsiks 88m
ning  ajakulu ettenähtud  kiirusel 73,33 s. Edasi  liigub vagonett 3,8m vahedega,   ajaga  3,17 s
niiviisi 10 korda ning seejärel 42m tagasi lauda väravani, milleks kulub 35 s ja lõpuks tagasi
söödahoidlasse 88m, 73,33 s.Tsükli kogu kestus leitakse järgmiselt:

𝑡 = 𝑡1 + 10 ∙ 𝑡2 + 10 ∙ 𝑡3 + 𝑡4 + 𝑡5 =
= 73,33 + 10 ∙ 30 + 10 ∙ 3,17 + 35 + 73,33 = 540 s,
(3.1)

kus  𝑡
on  tsükli kogu kestus, s;

𝑡1  −  aeg teekonna läbimiseks söödahoidlast laudani, s;

𝑡2  −  mahalaadimiseks kuluv aeg, s (𝑡2 = 30 𝑠) [1];

𝑡3  −  aeg ühest künast teiseni jõudmiseks, s;

𝑡4  −  aeg tagasi liikumiseks väravani, s;

𝑡5  −  aeg tagasi liikumiseks söödahoidlani, s.

Vastavalt  valemile  2.3  on  leitud  takistusjõud  iga  tsükli  kohta,  mis  arvestab  koorma  massi
vähenemisega.. Töömasina võllile taandatud momendid on leitud järgmiselt [3]:
𝑃
𝑀 =
𝑡𝑛
2 ∙ 𝜋 ∙ 𝑛
(3.2)
𝑛
kus  𝑀
on  leitav staatiline takistusmoment, N∙m;

𝑃𝑡𝑛   −  staatiline võimsus, W;

𝑛𝑛  −  Töömasina nimipöörlemissagedus 1/s.

Tabel 3.1. Iga tsükli koorma mass, takistusjõud, tsükli kestus ja arvutatud moment
Takistus,
Staatiline
Momendi nr
Aeg, s
Mass, kg
Moment, N∙m
N
võimsus, W
M1
73,33
500
56,67
784,05
98,07
M2
76,5
500
56,67
784,05
98,07
M3
109,67
474
55,812
772,18
96,59
M4
142,84
448
54,954
760,30
95,10
M5
176,01
422
54,096
748,43
93,62
M6
209,18
396
53,238
736,56
92,13
M7
242,35
370
52,38
724,69
90,65
M8
275,52
344
51,522
712,82
89,16
M9
308,69
318
50,664
700,95
87,68
M10
341,86
292
49,806
689,08
86,19
M11
375,03
266
48,948
677,21
84,71
M12
440,03
240
48,09
665,34
83,23
M13
513,36
240
48,09
665,34
83,23


Tabelis 3.1 on välja toodud kõik tsüklide momendid, välja arvatud sööda maha  laadimise  ajal,
sest  siis  rippvagonet  seisab  ja  moment  on  null.  Joonisel  3.1  arvutatud  tulemustest  koostatud
koormusdiagramm.

100
90
80
70
60
m
N∙  50
M, 40
30
20
10
0
0
100
200
300
400
500
t, s


Joonis 3.1. Rippvagoneti koormusgraafik


Astmeline  koormusdagramm  joonisel  3.1  tuleb   asendada   ekvivalentsete  suurustega,  mis  on
vajalikud mootori valimisel. Ekvivalentsed suurused kujutavad endast kaalutud ruutkeskmisi.
Ekvivalentne moment leitakse järgmiselt: [1,3]
  𝑀2 ∙ 𝑡
𝑀
𝑖
𝑖
𝑒𝑘𝑣 =
  𝑡

(3.3)
𝑖

kus  𝑀𝑒𝑘𝑣   on  ekvivalentne moment, N∙m;

𝑀𝑖
−  momendi väärtus i-ndas lõigus, N∙m;

𝑡𝑖
−  i-nda lõigu kestus, s.

Tehti  arvutused  vastavalt  valemile  4.3,  arvestades  tulemusi  tabelist  4.1  ja   valemist   4.1,  ning
ekvivalentseks momendiks saadi 57,9 N∙m. Mootori ekvivalentne võimsus on leitav järgmise
valemi abil [3]:
  𝑃2 ∙ 𝑡
𝑃
𝑖
𝑖
𝑒𝑘𝑣 =
  𝑡

(3.4)
𝑖
kus  𝑃𝑒𝑘𝑣   on  ekvivalentne võimsus, N∙m;

𝑃𝑖
−  momendi väärtus i-ndas lõigus, N∙m;

Vastavalt valemile 4.4 tuli ekvivalentseks võimsuseks 462,88 W. Ekvivalentse võimsuse järgi
valitakse mootor ja ka arvutatakse energiakulu.



4. MOOTORI VALIMINE JA MEHAANILINE TUNNUSJOON

Mootori  esmasel  valikul põhineti leitud staatilisele võimsusele ning ekvivalentsele võimsusele
arvestades,  et  mootori  nimivõimsus  ületaks  neid.  Talitluse  tüübiks  valiti  lühiajaline  talitlus
tähendab,  et  mootor  töötab  lühikest  aega  ning  sellel  järgneb   paus ,  mille  kestel  jahtub
keskkonna  temperatuurini,  samas  ei  saavutata    töötemperatuuri.  Esmase  mootorivaliku
tulemusena leitud mootori andmed on toodud tabelis 4.1. [1,3]

Tabel 4.1. ABB M2BA 80 MA andmed [6]
Parameeter
Väärtus
   Pn, kW
0,55
   nn, min-1,  s-1
1415 ≈ 23,58
   ηn, %
74,5
   cosφn
0,73
   In, A
1,45
   Mn, N.m
3,7
   μk
2,0
   μv
2,8
   J, kg.m2
0,00144
   mm, kg
15
Isolatsiooni klass
F

Mootori nimiparameetreid kasutati soojenemise ajakonstandi arvutamiseks[1]:
𝑐𝑚
460 ∙ 15 ∙ 388,16 ∙ 0,745
𝑇
𝑛 𝜗𝑒 𝜂𝑛
𝑠 =
= 14227,0 s,
𝑃

(4.1)
𝑛 (1 − 𝜂𝑛 )
550 ∙ (1 − 0,745)
kus  𝑇𝑠
on  soojenemise ajakonstant, s;

𝑐
−  mootori põhimaterjali erisoojus, c = 460 J/(kg∙K) [7];

𝑚𝑛  −  mootori mass, kg;

𝜗𝑒
−  mähistele lubatud ületemperatuur, 𝜗𝑒 = 388,16 𝐾 [8];

𝜂𝑛
−  mootori nimikasutegur;

𝑃𝑛
−  mootori nimivõimsus, W.

Leitud  ajakonstant  ületab  oluliselt  töötsükli  513  s,  seega  on  tegemist  lühiajalise  tööga  S2.
Mootori  võllile taandatud  maksimaalne moment, mis on võrdne  ka paigaltvõtu  momendiga,
leiti vastavalt valemile 4.2. [8]:
𝑀
57,9
𝑀
1
𝑚𝑎𝑥 = 𝑀𝑝𝑣 =
= 3,67 N ∙ m,
𝑖 ∙ 𝜂

(4.2)
ü
18,52 ∙ 0,85
kus  𝑀𝑚𝑎𝑥   on
mootori võllile taandatud töömasina maksimaalne moment, N∙m;

𝑀𝑝𝑣  −
mootori võllile taandatud töömasina paigaltvõtumoment N∙m.






Valitud mootorit kontrollitakse mehaanilise ülekoormuse järgi käivitamisel ja töötamisel [1]:
𝑀𝑛 ∙ 𝜇𝑘 ≥ 𝛼 ∙ 𝑀𝑝𝑣 ⟹ 3,7 ∙ 2,0 ≥ 1,4 ∙ 3,67 ⟹ 7,4 ≥ 5,138,
(4.3)
𝑀𝑛 ∙ 𝜇𝑣 ≥ 𝛼 ∙ 𝑀𝑚𝑎𝑥 ⟹ 3,7 ∙ 2,8 ≥ 1,4 ∙ 3,67 ⟹ 10,36 ≥ 5,138,
(4.4)
kus  𝛼
–  tegur, mis arvestab pingekadu α = 1,4 [1];

𝜇𝑘  –  mootori käivitusmomendi kordsus;

𝜇𝑣  –  mootori väärtusmomendi kordsus.

Lubatav ülekoormus leiti vastavalt valemile [3]:
𝛾 + 1
0,7 + 1
𝑥𝑙 =
− 𝛾 =
− 0,7 = 10,002,
1 − 𝑒−𝑡

𝑙/𝑇𝑠
1 − 𝑒−243/14227
(4.5)

kus  𝑥𝑙  on  lubatav ülekoormatavus;

𝛾  −  kaotegur (püsiv- ja muutuvkadude suhe), 𝛾 = 0,7 [9];

𝑡𝑙  −  töö kestus ilma pausideta, s (𝑡𝑙 = 243 𝑠).

Valitud mootori sobivuse kinnituseks viimane tingimus:

𝑃
462,88
𝑃
𝑒𝑘𝑣
𝑛 ≥
⟹ 550 ≥
⟹ 550 ≥ 46,28
𝑥

(4.6)
𝑙
10

Kuna töömasina võlli pöörlemissagedus jääb alla 1000 min-1, kasutatakse vastavalt juhendis
toodud  soovitusele  suurema  kiirusega  asünkroonmootorit  ja  vaheülekannet,  mis  tagab
tehnilise  ja  majandusliku  otstarbekuse.  Kuna  projekteeritava  rippvagoneti  nõutud
liikumiskiirus  on  1,2  m/s,  siis  töömasinale  sobiva  kiiruse  saavutamiseks  kasutatakse
reduktorit.  Selle  valimise   eelduseks   on  töömasina  vedava  võlli  pöörlemissageduse  leidmine
[1]:
𝜐
1,2
𝑛𝑡 =
= 1,273 s−1,
2 ∙ 𝜋 ∙ 𝑅
2 ∙ 𝜋 ∙ 0,15

(4.7)

kus  𝑛𝑡  on  töömasina vedava võlli pöörlemissadegus, s-1;

𝜐  −  tööorgani joonkiirus, m/s (1,2 m/s);

𝑅  −  Trossi vedava trumli raadius, m (0,15 m).

Ülekandearv leitakse järgmise valemiga [1]:

𝑛
1415
𝑖 = 𝑚 =
= 18,52,
𝑛

𝑡
60 ∙ 1,273
(4.8)

kus  𝑖
on  ülekandearv mootorilt töömasinale;

𝑛𝑚  −  elektrimootori pöörlemissagedus, s-1.



5. MEHAANILINE TUNNUSJOON

Töömasina  mehaaniliseks  tunnusjooneks  nimetatakse  tema  takistusmomendi  sõltuvust
ajamivõlli pöörlemissagedusest. Töömasina mehaaniline tunnusjoon leitakse valemiga [1]:

𝑛
𝑀𝑡𝑠 = 𝑀𝑝𝑣 +  𝑀𝑡𝑛 − 𝑀𝑝𝑣  ∙ ( )𝑥,
𝑛

(5.1)
𝑛
kus  𝑀𝑡𝑠  on  töömasina staatiline takistusmoment, N∙m;

𝑀𝑝𝑣  −  mehhanismi paigaltvõtumoment, N∙m;

𝑀𝑡𝑛   −  töömasina takistusmoment nimipöörlemissagedusel, N∙m;

𝑛
−  töömasina pöörlemissagedus, s-1;

𝑛𝑛
−  nimipöörlemissagedus, s-1;

𝑥
−  astmenäitaja, milleväärtus sõltub töömasina liigist (x=2) [1].

Paigaltvõtumomendi leidmiseks on vaja arvutada töömasina takistusmoment [1]:

𝑃
550
𝑀
𝑛
𝑡𝑛 =
= 3,71.
2𝜋𝑛

(5.2)
𝑛
2 ∙ 𝜋 ∙ 23,58

Liikurmehhanismi paigaltvõtumoment on leitud vastavalt [1]:

𝑀𝑝𝑣 = 0,55 ∙ 𝑀𝑡𝑛 = 0,55 ∙ 3,71 = 2,04.
(5.3)

2,046
2,045
2,044
m 2,043
N∙
2,042
Mts,
2,041
2,04
2,039
0
0,2
0,4
0,6
0,8
1
1,2
1,4
n, s-1


Joonis 5.1. Töömasina mehaaniline tunnusjoon

Vastavalt valemile 5.1 on leitud mehaaniline tunnusjoon, kus pöörlemissagedused on pandud
nullist kuni nimipöörlemissageduseni. Mehaaniline tunnusjoon on kujutatud joonisel 5.1.


6. INERTSIMOMENDI LEIDMINE

Reduktori põhimõtteline skeem  on toodud  lisas  1. Reduktor koosneb kaheksast silindrilisest
hammasrattast, mille tulemusena saab mootori pöörlemiskiirusest 23,58 s-1  trossi veorattale
edasi anda kiiruse 1,273 s-1. Süsteemi  inertsimoment leitakse järgmise valemiga [1]:
𝑛 2
𝜐2
𝐽 = 𝐽
𝑖
𝑚 + Σ𝐽𝑖
  + Σ𝑚
𝑛
𝑘
2
(6.1)
𝑛
4𝜋2𝑛𝑛
kus  𝐽
on  süsteemi inertsmoment, kg∙m2;

𝐽𝑚  −  mootori inertsmoment, kg∙m2;

𝐽𝑖
−  töömasina või ülekande pöörleva detaili inertsmoment, kg∙m2;

𝑛𝑖  −  detaili pöörlemissagedus, s-1;

𝑚𝑘  −  sirgliikuva detaili mass, kg (550 kg).

Üksikute detailide ehk selle ülesande kohaselt hammasrataste inertsimoment on [1]:
𝑅2
𝐽
𝑕
𝑖 = 𝑚 ∙ 𝜌2 = 𝑚 ∙
2
(6.2)
kus
𝜌  on  hammasratta inertsraadius, m.

Silindrilise keha mass, mis on vajalik inerstimomendi leidmiseks, saadakse:
𝑚
2
𝑟 = 𝑉 ∙ 𝛿 = 𝜋 ∙ 𝑅𝑕 ∙ 𝑕 ∙ 𝛿,
(6.3)

kus  𝑚𝑟  on  hammasratta mass, kg;

𝛿
−  materjali tihedus (𝛿𝐹𝑒 = 7874 kg/m3);

𝑉
−  hammasratta ruumala, m3;

𝑅𝑕  −  hammasratta raadius, m;

𝑕
−  hammasratta paksus, m.

Vastavalt valemitele 6.2 ja 6.3 leitud tulemused on kantud tabelisse 6.1.

Tabel 6.1. Reduktori hammasrataste ja veoratta andmed ning inertsimoment

Jrk.
Raadius  Paksus
Mass
Pöörlemis-
Inertsiraadiuse
Inertsimoment
Ruumala V, m3
nr.
R, m
h, m
m, kg
sagedus n, s-1
ruut ρ2, m2
J, kg∙m2
1
0,015
0,003
0,00000212
0,02
23,58
0,00011
0,000002
2
0,03
0,003
0,00000848
0,07
11,79
0,00045
0,000030
3
0,015
0,003
0,00000212
0,02
11,79
0,00011
0,000002
4
0,03
0,003
0,00000848
0,07
5,90
0,00045
0,000030
5
0,015
0,003
0,00000212
0,02
5,90
0,00011
0,000002
6
0,03
0,003
0,00000848
0,07
2,95
0,00045
0,000030
7
0,015
0,003
0,00000212
0,02
2,95
0,00011
0,000002
8
0,035
0,003
0,00001138
0,09
1,273
0,00060
0,000054


Vastavalt  valemile  6.1,  kasutades  tabelist  6.1  leitud  andmeid,  leiti  kogu  süsteemi
inertsimoment:
𝑛 2
𝜐2
23,58 2
𝐽 = 𝐽
𝑖
𝑚 + Σ𝐽𝑖
  + Σ𝑚
= 0,00144  + 0,000002
  +
𝑛
𝑘
2

𝑛
4𝜋2𝑛𝑛
23,58
11,79 2
11,79 2
5,90 2
5,90 2
+0,00003
  + 0,000002
  + 0,00003
  + 0,000002
  +
23,58
23,58
23,58
23,58


2,95 2
2,95 2
1,273 2
+0,00003
  + 0,000002
  + 0,000054
  +
23,58
23,58
23,58

1
+550 ∙
= 0,026509 𝑘𝑔 ∙ 𝑚2
4 ∙ 𝜋2 ∙ 556,02


Kogu süsteemi inertsimoment on 0,026509 kg∙m2.



7. AJAMI JUHTIMINE

Mootori  kaitseks  lühiste  ja  ülekoormuse  eest  on  kasutatud  mootorikaitselülitit.  Vagoneti
juhtimiseks   on  kaks  võimalust.  Esimene  distantsjuhtimispuldist,  mis  paikneb
automaatikakilbil ning vagoneti juurest raadiopuldiga. Juhtimissüsteemi valik toimub ohutuse
tagamiseks  automaatikakilbilt  võtmega  lüliti  abil.  Esimese  positsiooni  korral  on  valitud
distantsjuhtimispult,  kus  vastavalt   surunupplüliti   SK2.1  on  edasi  liikumiseks  ning  SK2.2
tagasi liikumiseks. Lõpulüliti LS1 abil kontrollitakse värava avatud olekut. Kui värav on kinni
on LS1 avatud olekus. Jõudes lauda väravani rakendub Lõpulüliti SK3.1 ning enne väljumist
SK3.2,  mis  seiskavad  mootori  värava  suletud  oleku  korral.  Kui  värav  on  avatud  jätkub
liikumine ning olenevalt  suunast antakse helisignaal viitega  avanevate lülitite kaudu S2 või S4
pasunani.  Viitega  sulguvate  lülitite  S1  ja  S3  viiteaeg  peab  olema  veidi  suurem  S2,  S4
avanemisajast.
Tabel 7.1. Valitud komponentide loetelu [6,10-24]

Kogus,
Positsioon
Nimetus
Mudel
Tootja
tk
M1
Mootor
1
M2BA 80 MA
ABB
KM1, KM2
Kontaktor
2
VB6-30-10-P-01
ABB
F2F
Mootorikaitse
1
MS116-1.6
ABB
F1
Kaitselüliti
1
S203-C10
ABB
F2
Kaitselüliti
1
S201-C10
ABB
S1, S3
Viitega lüliti NO
2
CT-ERD.12
ABB
S2, S4
Viitega lüliti NC
2
CT-AHD.12
ABB
S5
Avariistopp
1
INCA1
ABB
SS1
Võtmega lüliti
1
M2SSK2-101
ABB
SK2.1, SK2.2
Surunupplüliti
2
XB7NA15341
SCHNEIDER
H1...H2
Märgutuli
2
KL70-123L
ABB
P2
Signaalpasun
1
WERMA 230V 92dB
WERMA
LS1
Lõpulüliti
2
LS31P10B11
ABB
SK4.2
Lõpulüliti
2
LSC40PC11
ABB
KM3.1
Kaugjuhtimispult
1
PN-TX-MD3
TeleRadio
KM3
Vastuvõtja
1
PN-RX-MN5
TeleRadio

Pärast helisignaali rakendub vastav kontaktori  mähis  olenevalt liikumissuunast kas KM1 või
KM2. Kui juhtpuldi valik võtmega lüliti SS1 on raadiojuhtimis asendis jäetakse juhtskeemist
välja  surunupplülitid,  mille  asemel   toimivad   kaugjuhtimispuldi  nupud  SK4.1  või  SK4.2.
Juhtimisskeem on toodud lisas 2.


8. ENERGIAKULU

Energiakulu  arvutamisel  arvestatakse,  et  loomi  toidetakse  8  korda  päevas.  [25]  Mootori
tööaeg  aastas leitakse valemi 8.1 järgi:

8 ∙ 𝑡
8 ∙ 243
𝑡
𝑙
𝑎 =
∙ 365 =
∙ 365 = 197,1 h,
3600
3600

(8.1)
kus  𝑡𝑎  on  mootori aastane tööaeg, h;

Ekvivalentne  võimsus  on  leitud  valemis  4.3  ja  see  on  462,8  W.  Kui  ekvivalentne  võimsus
erinev nimivõimsusest, siis on kasutegur leitav järgmiselt [1]:
1
1
𝜂𝑚1 =
𝑥
= 0,739,
𝑘
0,84
1 − 𝜂
(8.2)
1 +
𝑛
𝛾 + 𝛾
1 − 0,745 0,7 + 0,7
𝜂

1 +
𝑛
𝑥𝑘 + 1
0,745   0,84 + 1
kus  𝑥𝑘  on  koormustegur, 𝑥𝑘 = 𝑃𝑒𝑘𝑣 /𝑃𝑛.

Tarbitav võimsus on seega:

𝑃
462,8
𝑃
𝑒𝑘𝑣
𝑡𝑎𝑟 =
= 626,3 W ≈ 0,626 kW,
𝜂

(8.3)
𝑚1
0,739
kus  𝑃𝑡𝑎𝑟   on  võrgust tarbitav võimsus, W;

𝜂𝑚1  −  mootori kasutegur Pekv korral.



Rippvagoneti aastane energiakulu avaldub järgmiselt [1]:

𝐴 = 𝑡𝑎 ∙ 𝑃𝑡 = 197,1 ∙ 0,626 = 123,4   𝑘𝑊 ∙ 𝑕,
(8.4)

kus
𝐴  on  aastane tarbitav elektrienergia kulu, kW ∙ h.

Valemist 8.4 avaldub, et projekteeritava rippvagoneti aastane elektrienergia kulu on
123,4 kW∙h.




KOKKUVÕTE

Kursusetöös leiti trossajamiga rippvagonetile, mida kasutatakse sigalates sööda jaotamiseks,
sobilik  elektriajam.  Vastavalt  arvutustele  osutus  sobilikuks  0,55  kW  ABB  mootor  M2BA
80MA.  Nõutud  liikumiskiirese  1,2  m/s  saavutamiseks  arvutati  ka  sobiliku  reduktori
parameetrid.  Koostati  süsteemi  juhtimisskeem,  mis  võimaldab  vagoneti  liigutamist  nii
automaatikakilbil asuvast distantsjuhtimispuldist kui ka vagoneti juurest kaugjuhtimispuldist.
Leitud aastane elektrienergiakuluks saadi 123,4 kW∙h.  Üldine ruumiplaan on esitatud lisas 3.
Eesmärgiks seatud ratsionaalse ajami leidmine sai täidetud, pidades silmas ette antud nõudeid.


KIRJANDUS

1.   Liiske ,  M.  Elektriajamite  kursuseprojekti  ülesanded  ja  koostamisjuhend.Tartu,  EMÜ,
2005. 39 lk.
2.  Veinla, V. Farmide mehhaniseerimine. – Tln.: Valgus, 1987.
3.  Liiske, M. Tehnoloogiaseadmete elektriajamid. I osa. – Tartu: EPMÜ , 1998. 98 lk.
4.  The
Engiineering
Toolbox.
Wire
Rope
–
Strength .
Kättesaadav:
http://www.engineeringtoolbox.com/wire-rope-strength-d_1518.html (11.01.2016)
5.  Gabolde,  G.,  Nguyen,  J-P.  Drilling  Data   Handbook .   Paris ,  IFP,  2006.  74  lk.
Kättesaadav:   https://books.google.ee/books?id=u8cMooI1S_IC&lpg=RA4-PA3&dq=
Efficiency%20of%20Wire%20Rope%20Reeving&pg=PP1#v=onepage&q=Efficiency
%20of%20Wire%20Rope%20Reeving&f= false  (11.01.2016)
6.  ABB. Low  voltage  general  performance  IE2 high efficiency motors according to EU
MEPS.  Kättesaadav:   http://www.elektroskandia.ee/pub/tooted/toostus/General_perfor
mance_IE2_motors_EU_MEPS_9AKK105789_EN_01_2013_Rev_A.pdf (20.12.14).
7.  The
Engiineering
Toolbox.
Metals
–
Specific
Heats.
Kättesaadav:
http://www.engineeringtoolbox.com/specific-heat-metals-d_152.html  (20.12.14).
8.  Liiske, M. Elektriajamid. Trt.: EPMÜ Kirjastus, 2001. 254 lk
9.  Liiske, M. Elektriajamite ülesanded. – 32 lk.
10. Reversing  Contactors.  Kättesaadav:   http://www.abb.com/product/seitp329/4ca72
220d6dd2dc5c12579140032cd3d. aspx ?tabKey=2&gid=ABB.BBCGJL1211909R0101
&cid=9AAC100159 (18.01.2016)
11. Tootekaart.  –  Elektroskandia.  Kättesaadav:   http://www.elektroskandia.ee/hinnakiri/
kood/370002044 (18.01.2016)
12. Data  Sheet.  Kättesaadav:   http://new.abb.com/products/ABB2CDS253001R0104
(18.01.2016)
13. Data  Sheet.  Kättesaadav:   http://new.abb.com/products/ABB2CDS251001R0104
(18.01.2016)
14. Electronic  Timers,  CT-D  range.  Kättesaadav:   http://new.abb.com/products/ABB2CD
S251001R0104 (18.01.2016)
15. The  electronic  timers  with  MDRC  design.  Kättesaadav:   http://new.abb.com/low -
voltage/ products /electronicrelays/electronic-timers/ct-d (18.01.2016)
16.  Emergency   stop  for  enclosure  installation  Kättesaadav:   http://new.abb.com/low -
voltage/products/ safety -products/emergency-stops-and- pilot -devices/ inca  (18.01.2016)
17. Pilot
Devices
-
Modular
Range.
Kättesaadav:
http://www.abb.com
/product/seitp329/cbe5e0c2634c6ad3c12577ca004f5f10.aspx?tabKey=2&gid=ABB1S
FA611281R1001&cid=9AAC100141 (18.01.2016)
18. Tootekaart.
–  Elektroskandia.    Kättesaadav:   http://www.elektroskandia.ee/
hinnakiri/kood/230003356 (18.01.2016)
19.  Signal
towers
and
beacons.
Kättesaadav:
http://new.abb.com/low -
voltage/products/pilot-devices/signaling-devices (18.01.2016)
20. Signaalpasun.
Kättesaadav:
http://www.westbalt.eu/store/index.php/signal-horn -
werma-230v-92db.html (18.01.2016)

21. Data  Sheet.  Kättesaadav:   http://new.abb.com/products/ABB1SBV010110R1211
(18.01.2016)
22. ABB
Limit
switches.
Kättesaadav:
https://library.e.abb.com/public/
3cd6d72407282b0385257af60077244c/1SXU000023C0202%20RevA_08_Limit%20s
witches .pdf (18.01.2016)
23. Saatja Panther IP67 . Kättesaadav:  http://www.tele-radio.com/ee/tooted/ (18.01.2016)
24. Vastuvõtja Panther. Kättesaadav:  http://www.tele-radio.com/ee/tooted/ (18.01.2016)
25. Liiske, M. Tehnoloogiaseadmete elektriajamid. II osa. – Tartu: EPMÜ, 2001. 81 lk.























LISAD
