Jõuülekanne (0)

Jõuülekanne
Kristjan   Teearu
• Jõuülekande all mõistetakse seadmeid, mis võimaldavad
kanda mehaanilist energiat üle  vahemaa  (nt mootorist ratasteni)
ning seejuures muuta pöördemomenti, jõudu, kiirust ja liikumise
iseloomu. Pea kõigil tänapäeva autodel on jõuülekande
suurimaks komponendiks käigukast.
• Olenemata kas auto on esi-, taga- või nelikveoline, on igal
sõidukil käigukast. Käigukast võimaldab muuta mootori
pöördemomendi kordajat ning seeläbi lubab  autole  suuremat
kiirust. Põhimõte on sarnane ratta käiguvahetile, kus suurema
kiiruse saamiseks on vaja käiku raskemaks keerata, sest igaüks
teab, et nt 21-käigulise ratta esimese käiguga ei ole mõtet
pikemat distantsi sõita, kuna iga pedaalitõuge vajab kordades
rohkem energiat kui see kiirust toodab. Sama põhimõte on autol
– kui autol oleks vaid üks käik, siis enamik kütuse põlemisest
saadud energia läheks raisku mootoriosade tühja pöörlemise ja
kulutamise peale.
Ülekande liigid
• Mehaanilised jõuülekanded: Kogu ülekanne toimub
mehaaniliselt, jagunevad astmelisteks (muutub kindla
ülekande arvu võrra) ja astmeteta (muutub  sujuvalt )
ülekanneteks.
• Hüdromehaanilised ülekanded: Koosneb hüdraulilisest ja
mehaanilisest  ülekandest, ehk on tegu astmeteta
ülekandega.
• Mahthüdraulilised ülekanded: Liikumine kantakse üle
ühelt tööelemendilt teisele kindla mahu vedelikuga.
• Elektromehaanilised ülekanded: Koosneb elektrilisest ja
mehaanilisest osast
Sidur
• Siduri abil on võimalik mootor ühendada ja lahutada
jõuülekandest sujuval viisil.
• Siduri töötamine põhineb kokkupuutuvate ja liikuvate
pindade vahel tekkiva hõõrdejõu ärakasutamisel.
• Siduri osad on: Siduri korv, siduri  ketas

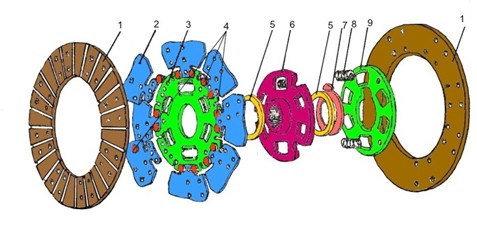

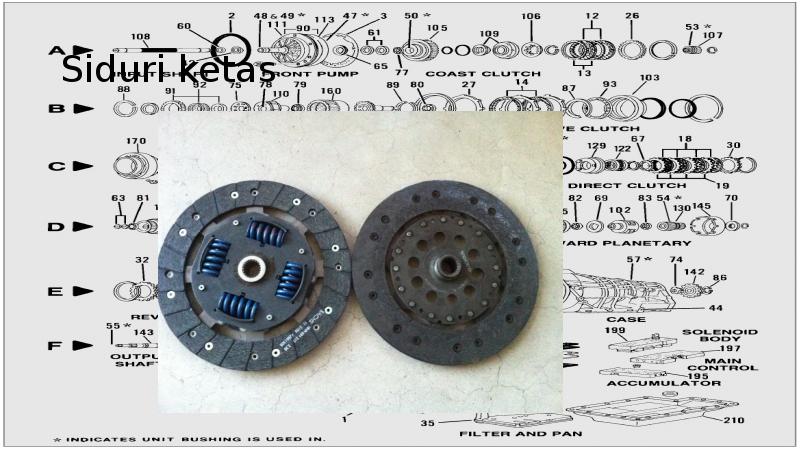

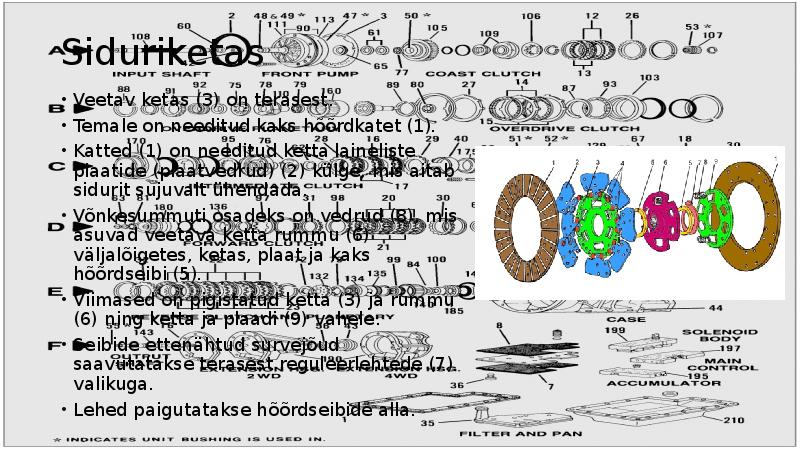

Siduriketas
• Veetav ketas (3) on terasest.
• Temale on needitud kaks hõõrdkatet (1).
•  Katted  (1) on needitud  ketta  laineliste
plaatide (plaatvedrud) (2) külge, mis aitab
sidurit sujuvalt ühendada.
• Võnkesummuti osadeks on  vedrud  (8), mis
asuvad veetava ketta rummu (6)
väljalõigetes, ketas, plaat ja kaks
hõõrdseibi (5).
•  Viimased  on pigistatud ketta (3) ja rummu
(6) ning ketta ja plaadi (9) vahele.
• Seibide ettenähtud survejõud
saavutatakse  terasest reguleerlehtede (7)
valikuga.
• Lehed paigutatakse hõõrdseibide alla.

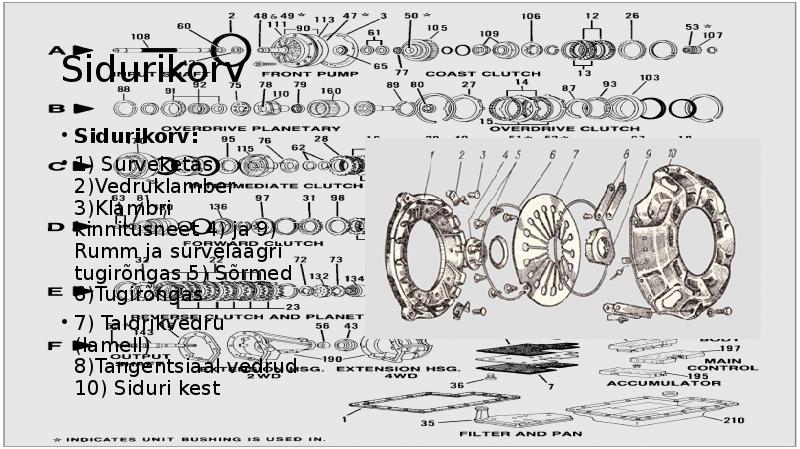

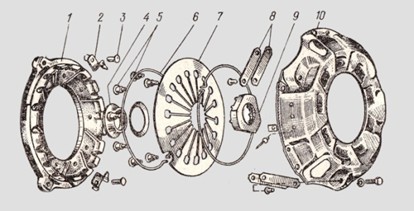

Sidurikorv
• Sidurikorv:
• 1) Surveketas
2)Vedruklamber
3)Klambri
kinnitusneet 4) ja 9)
Rumm  ja survelaagri
tugirõngas 5) Sõrmed
6)Tugirõngas
• 7) Taldrikvedru
( lamell )
8)Tangentsiaal vedrud
10) Siduri kest

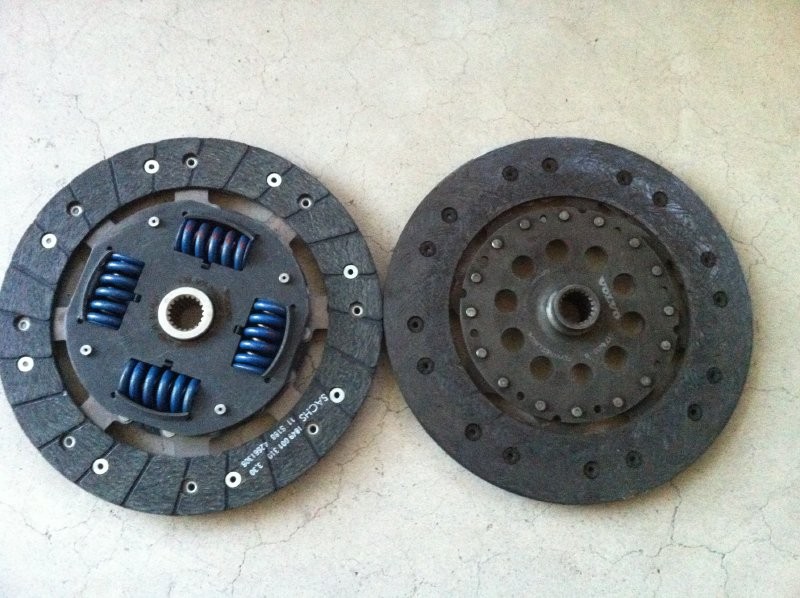

Siduri ketas

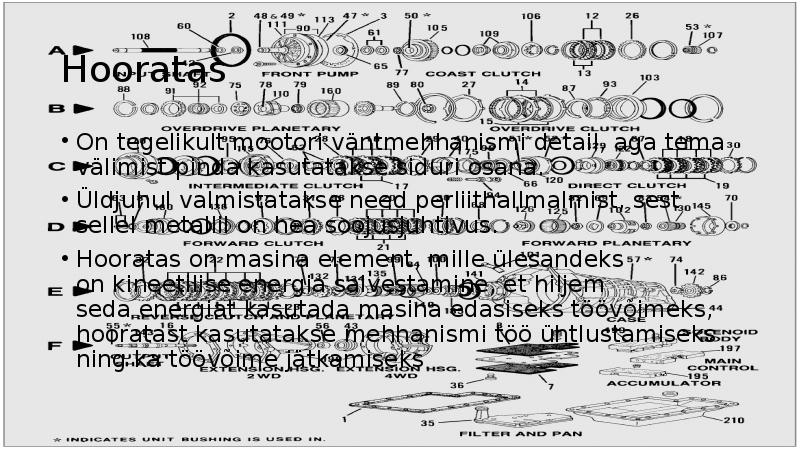

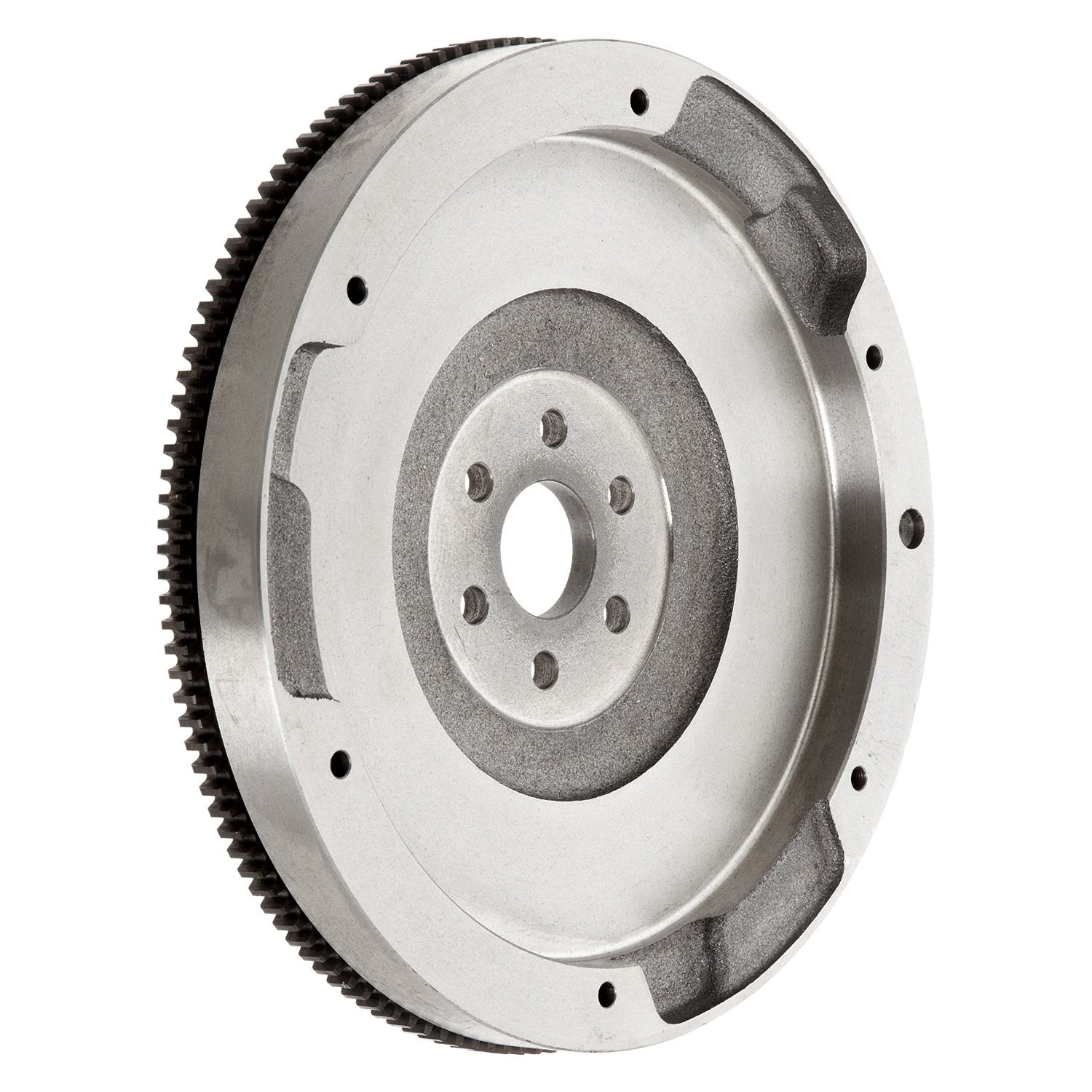

Hooratas
• On tegelikult mootori väntmehhanismi detail, aga tema
välimist pinda kasutatakse siduri osana.
• Üldjuhul valmistatakse need perliithallmalmist, sest
sellel  metallil  on hea  soojusjuhtivus .
• Hooratas on masina element, mille ülesandeks
on kineetilise energia  salvestamine , et hiljem
seda energiat kasutada masina edasiseks töövõimeks,
hooratast kasutatakse mehhanismi töö ühtlustamiseks
ning ka töövõime jätkamiseks

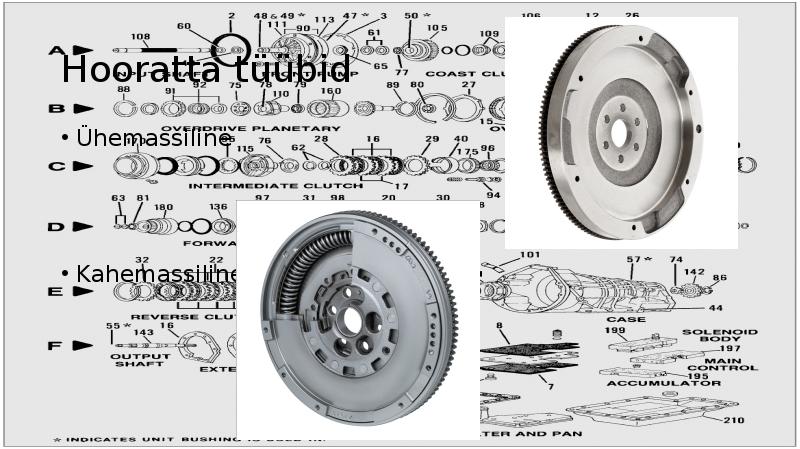

Hooratta tüübid
• Ühemassiline
• Kahemassiline

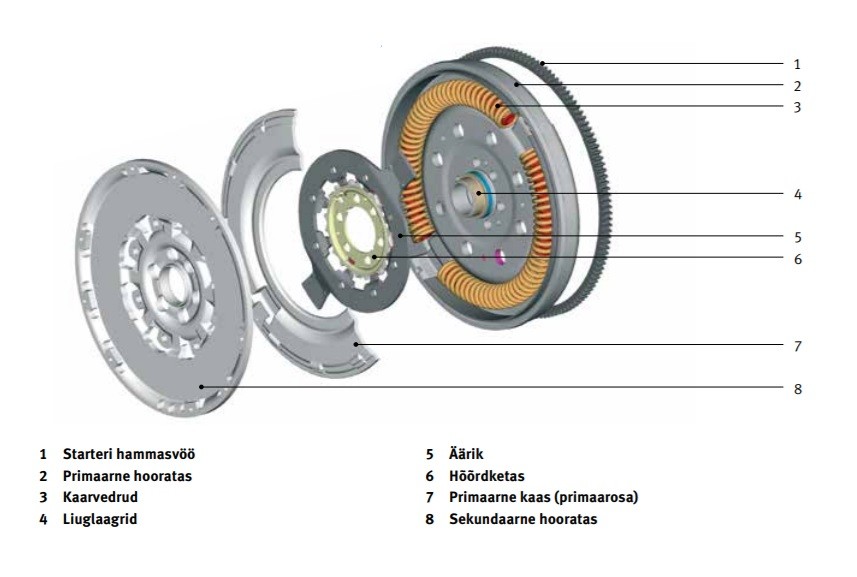

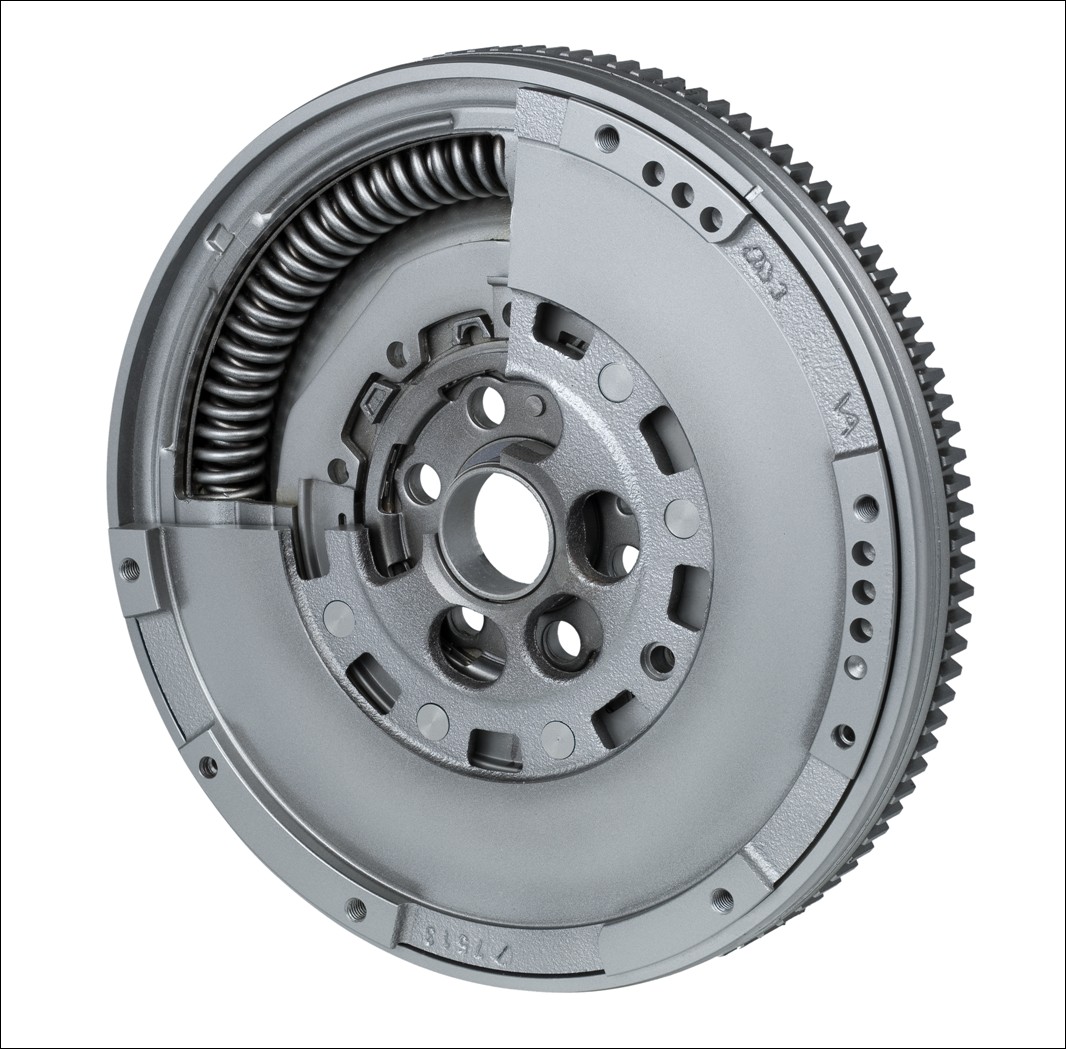

Kahemassiline hooratas
• Miks?: Sisepõlemismootori töö toimub regulaarsete tsüklitena, mille käigus pöörete arv kõigub
ja tekib väändevibratsiooni. Samas tekib ka muud müra nagu käigukasti  ragin , undamine,  kere
resonantshelid ja ka võimsuse kõikumine, mis mõjutab sõidumugavust ja mürataset.
Kahemassilise hooratta arendamise eesmärk oli  isoleerida  mootori väändevibratsioon
võimalikult tõhusalt veosüsteemi muudest osadest.
• Kahemassilise hooratta üldmudel koosneb primaarsest hoorattast ja sekundaarsest hoorattast.
Mõlema hooratta massid on ühendatud üksteisega vedru/summutussüsteemi kaudu
radiaalsete kuul- või liuglaagritega, mis võimaldab neil üksteise suhtes pöörduda. Hooratta
primaarosa ja mootoriga seotud starteri hammasvöö on kinnitatud liikumatult väntvõlli külge.
Koos hooratta primaarosa kaanega moodustavad need õõnsuse – vedrukanali.
Vedrusummutussüsteemi aluseks on kaarvedrud. Need on kinnitatud vedrukanali sees
olevatesse juhtpuksidesse ja nende ülesanne on toimida „ideaalsete“ väändevibratsiooni
summutitena minimaalsete kuludega.
• Kahemassilise hooratta integreeritud vedrusummutus absorbeerib vibratsiooni peaaegu
täielikult. Tulemuseks on seega hea vibratsiooni isoleerimine. Juhtpuksid tagavad optimaalse
juhtimise ja määrimise ning vähendavad sellega kaarvedrude ja juhtpukside vahelist
hõõrdumist vedrukanalis. Mootori väändemoment kandub kaarvedrude kaudu äärikule.
Äärik on needitud sekundaarse hooratta külge ja selle keeled lähevad kaarvedrude vahele.
Sekundaarne hooratas kasvatab oma massiga aeglustusmomenti käigukasti poolel. Soojuse
eemaldamise tõhustamiseks on hoorattal ventilatsiooniavad. Kuna väändesummuti on
integreeritud kahemassilise hoorattasse, kasutatakse sidurilamelli tihti algse mudelina ilma
väändesummutita.

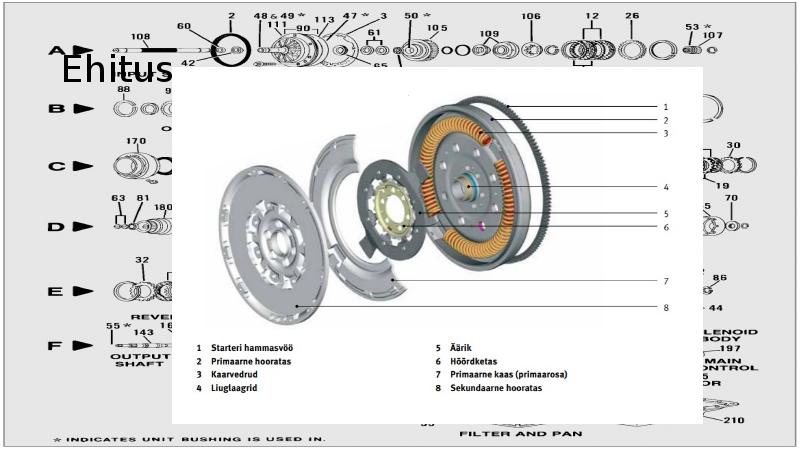

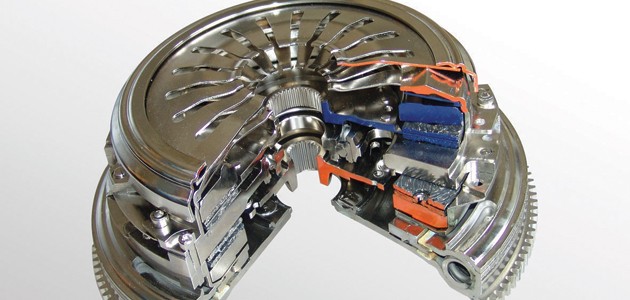

Ehitus

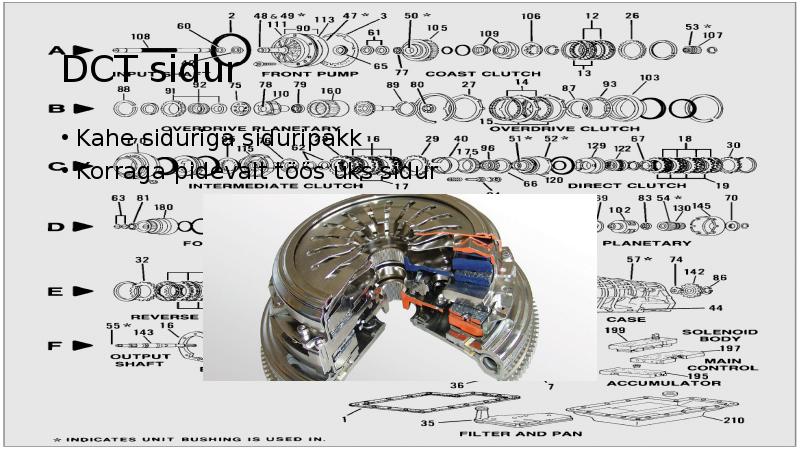

DCT sidur
• Kahe  siduriga  siduripakk
• Korraga pidevalt töös üks sidur

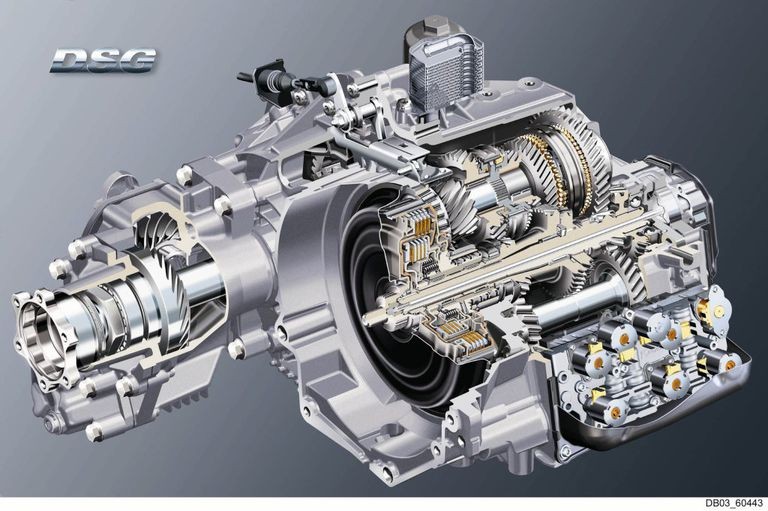

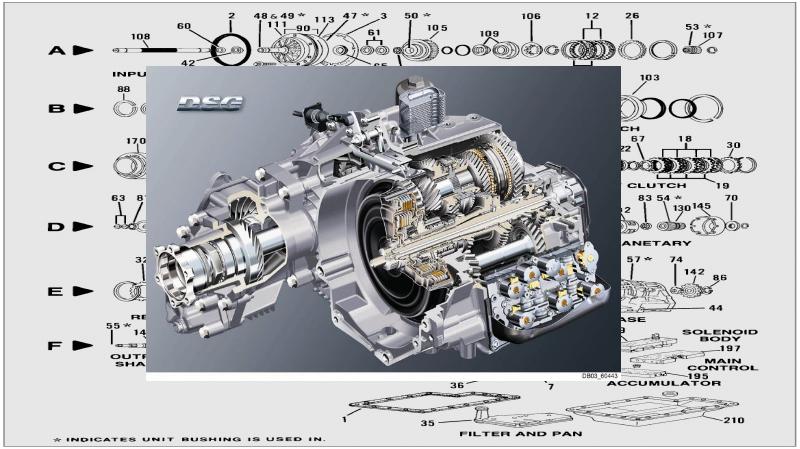

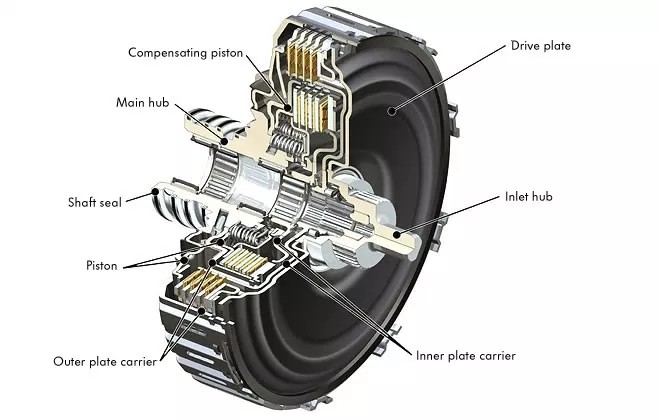

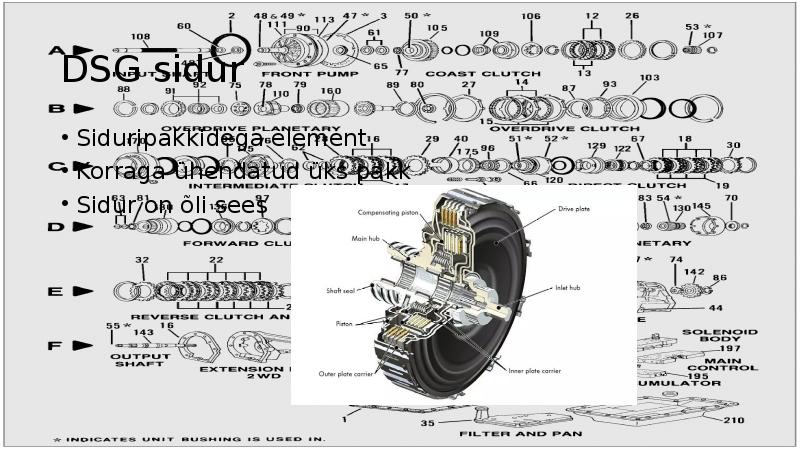

DSG sidur
• Siduripakkidega element
• Korraga ühendatud üks pakk
• Sidur on õli sees

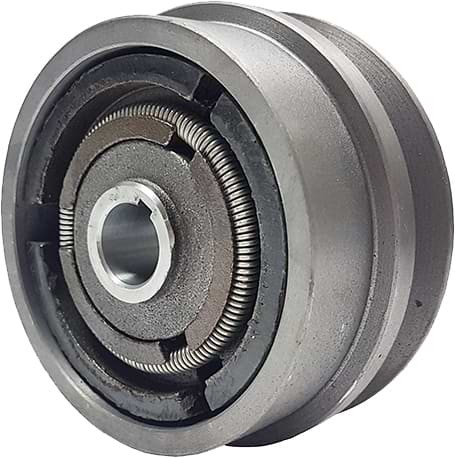

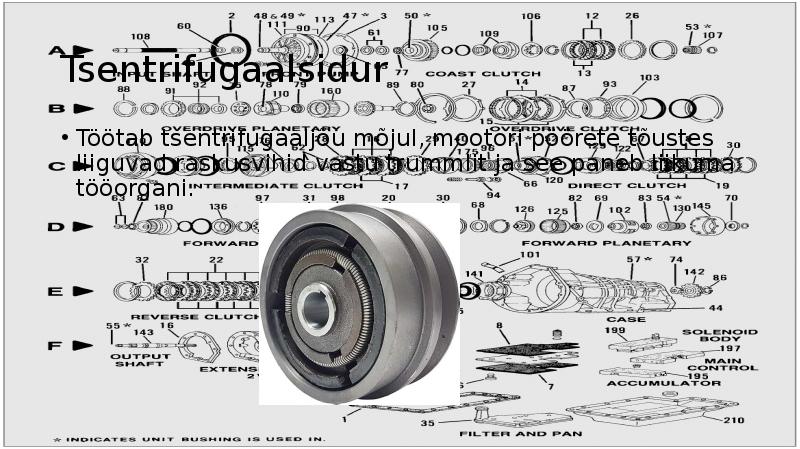

Tsentrifugaalsidur
• Töötab tsentrifugaaljõu mõjul, mootori pöörete tõustes
liiguvad raskusvihid vastu trummlit ja see paneb liikuma
tööorgani.

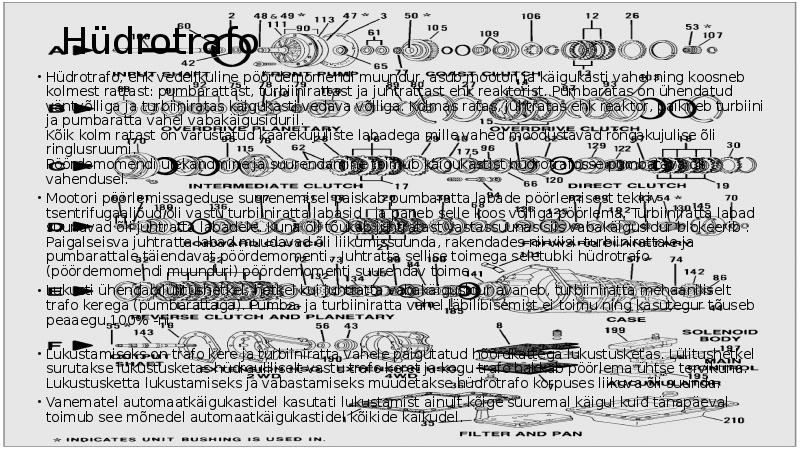

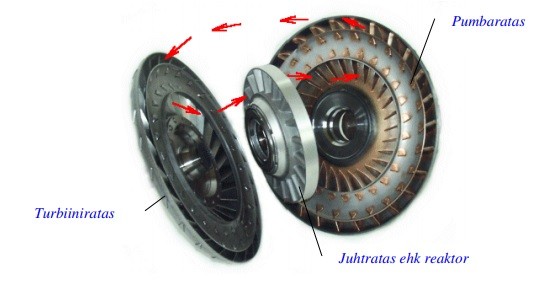

Hüdrotrafo
• Hüdrotrafo, ehk vedelikuline pöördemomendi  muundur , asub mootori ja käigukasti vahel ning koosneb
kolmest rattast: pumbarattast, turbiinirattast ja juhtrattast ehk reaktorist. Pumbaratas on ühendatud
väntvõlliga ja turbiiniratas käigukasti vedava võlliga. Kolmas ratas, juhtratas ehk  reaktor , paikneb  turbiini
ja pumbaratta vahel vabakäigusiduril.
Kõik kolm ratast on varustatud kaarekujuliste labadega mille vahed moodustavad rõngakujulise õli
ringlusruumi.
Pöördemomendi ülekandmine ja suurendamine toimub käigukastist hüdrotrafosse pumbatava õli
vahendusel.
• Mootori pöörlemissageduse suurenemisel paiskab pumbaratta  labade  pöörlemisest tekkiv
tsentrifugaaljõud õli vastu  turbiiniratta  labasid   ja paneb selle koos võlliga pöörlema. Turbiiniratta labad
suunavad õli  juhtratta  labadele. Kuna õli tõukab juhtratast  vastassuunas  siis vabakäigusidur blokeerib .
Paigalseisva juhtratta labad muudavad õli liikumissuunda, rakendades nii viisi  turbiinirattale ja
pumbarattale täiendavat pöördemomenti.  Juhtratta sellise toimega seletubki hüdrotrafo
(pöördemomendi muunduri) pöördemomenti suurendav toime.
• Lukusti ühendab lülitushetkel, hetkel kui juhtratta vabakäigusidur avaneb, turbiiniratta mehaaniliselt
trafo  kerega (pumbarattaga). Pumba- ja turbiiniratta vahel läbilibisemist ei toimu ning kasutegur tõuseb
peaaegu 100% -ni.
• Lukustamiseks on trafo kere ja turbiiniratta vahele paigutatud hõõrdkattega lukustusketas. Lülitushetkel
surutakse lukustusketas hüdrauliliselt vastu trafo  keret  ja kogu trafo hakkab pöörlema ühtse  tervikuna .
Lukustusketta lukustamiseks ja vabastamiseks muudetakse hüdrotrafo korpuses liikuva õli suunda.
• Vanematel automaatkäigukastidel kasutati lukustamist ainult kõige  suuremal  käigul kuid tänapäeval
toimub see mõnedel automaatkäigukastidel kõikide käikudel.

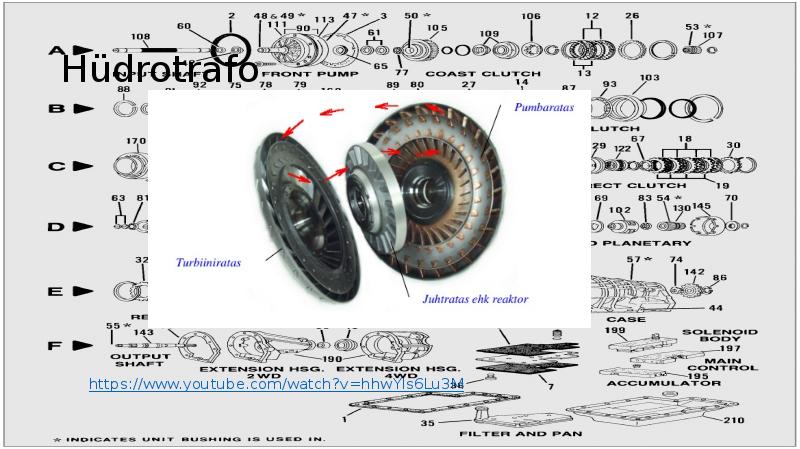

Hüdrotrafo
https://www.youtube.com/watch?v=hhwYIs6Lu3M

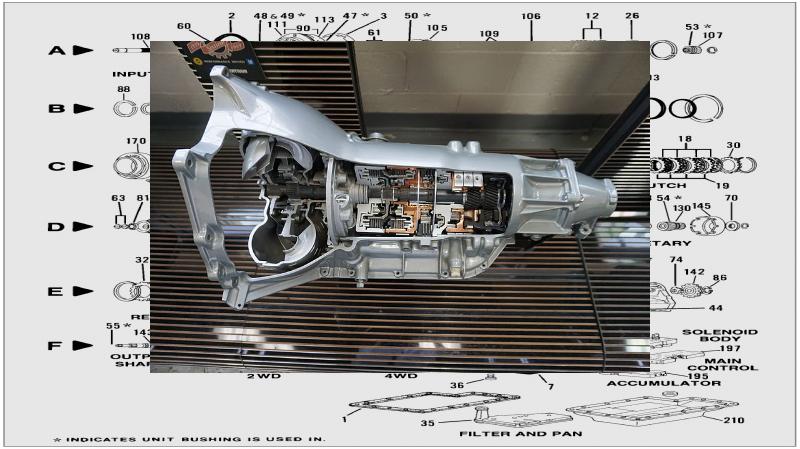

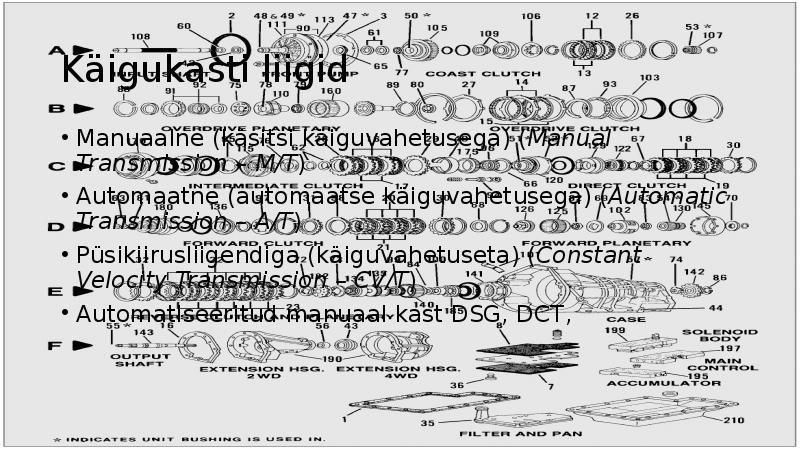

Käigukasti liigid
• Manuaalne (käsitsi käiguvahetusega) (Manual
Transmission – M/T)
•  Automaatne  (automaatse käiguvahetusega) ( Automatic
Transmission – A/T)
• Püsikiirusliigendiga (käiguvahetuseta) ( Constant
Velocity Transmission – CV/T)
• Automatiseeritud  manuaal  kast DSG, DCT,

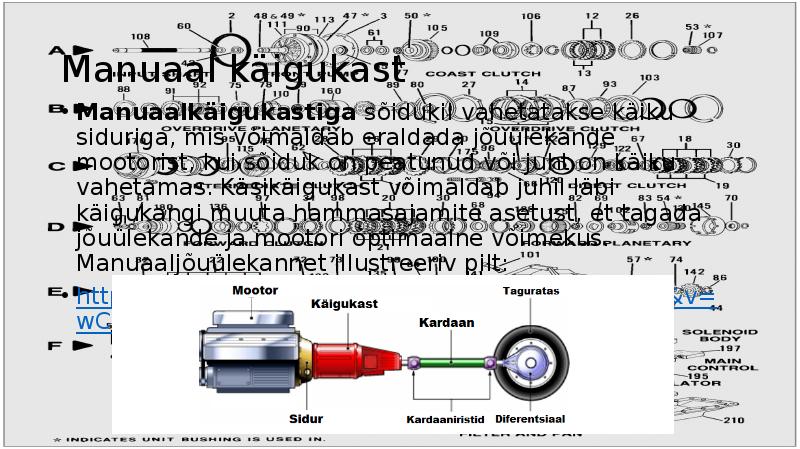

Manuaal  käigukast
• Manuaalkäigukastiga sõidukil  vahetatakse  käiku
siduriga, mis võimaldab eraldada jõuülekande
mootorist, kui sõiduk on peatunud või juht on käiku
vahetamas. Käsikäigukast võimaldab juhil läbi
käigukangi muuta hammasajamite asetust, et tagada
jõuülekande ja mootori optimaalne võimekus.

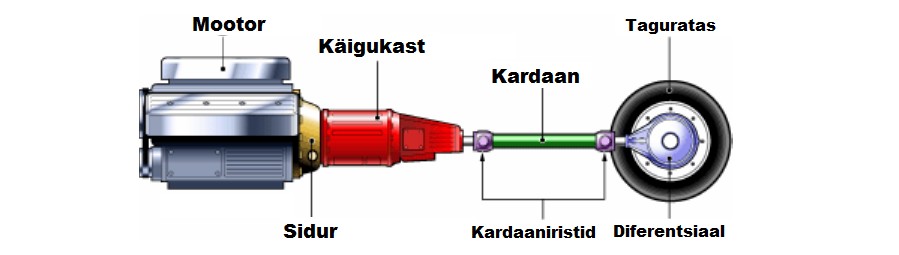

Manuaaljõuülekannet illustreeriv pilt:
•  https://www.youtube.com/watch?time_continue=8&v =
wCu9W9xNwtI

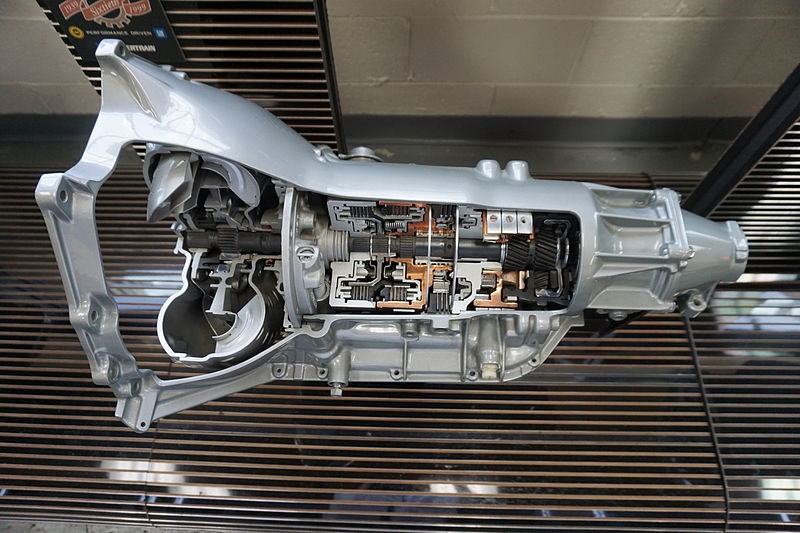

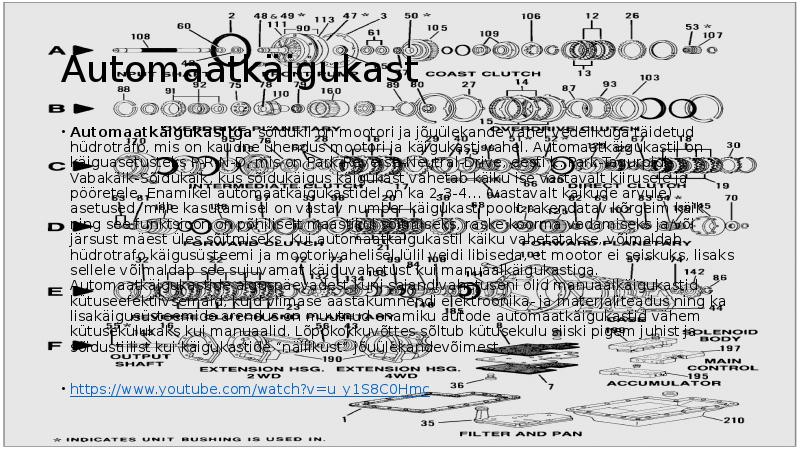

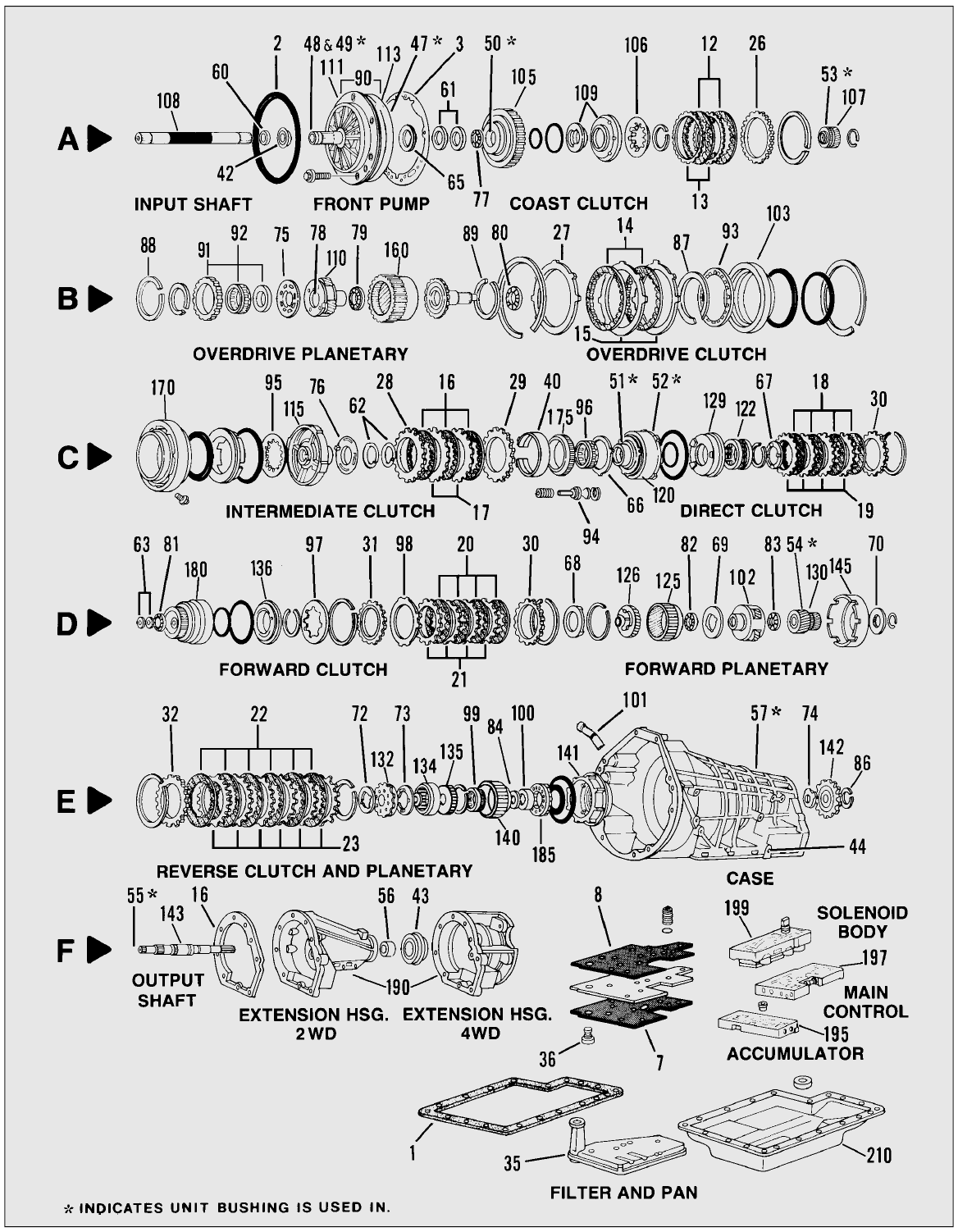

Automaatkäigukast
• Automaatkäigukastiga sõidukil on mootori ja jõuülekande vahel vedelikuga täidetud
hüdrotrafo, mis on kaudne ühendus mootori ja käigukasti vahel. Automaatkäigukastil on
käiguasetusteks P-R-N-D, mis on Park-Reverse- Neutral -Drive, eesti k. Park- Tagurpidi -
Vabakäik-Sõidukäik, kus sõidukäigus käigukast vahetab käiku ise vastavalt kiirusele ja
pööretele. Enamikel automaatkäigukastidel on ka 2-3-4… (vastavalt käikude arvule)
asetused, mille kasutamisel on vastav number käigukasti poolt  rakendatav  kõrgeim käik
ning see funktsioon on põhiliselt  maastikul  sõitmiseks, raske koorma vedamiseks ja/või
järsust mäest üles sõitmiseks. Kui automaatkäigukastil käiku vahetatakse, võimaldab
hüdrotrafo käigusüsteemi ja mootorivahelisel lülil veidi libiseda, et mootor ei seiskuks, lisaks
sellele võimaldab see sujuvamat käiguvahetust kui manuaalkäigukastiga.
Automaatkäigukastide alguspäevadest kuni sajandivahetuseni olid manuaalkäigukastid
kütuseefektiivsemaid, kuid viimase aastakümnendi  elektroonika - ja materjaliteadus ning ka
lisakäigusüsteemide arendus on muutnud enamiku autode automaatkäigukastid vähem
kütusekulukaks kui manuaalid. Lõppkokkuvõttes sõltub kütusekulu siiski pigem juhist ja
sõidustiilist kui käigukastide “näilikust” jõuülekandevõimest.
•  https://www.youtube.com/watch?v=u_y1S8C0Hmc

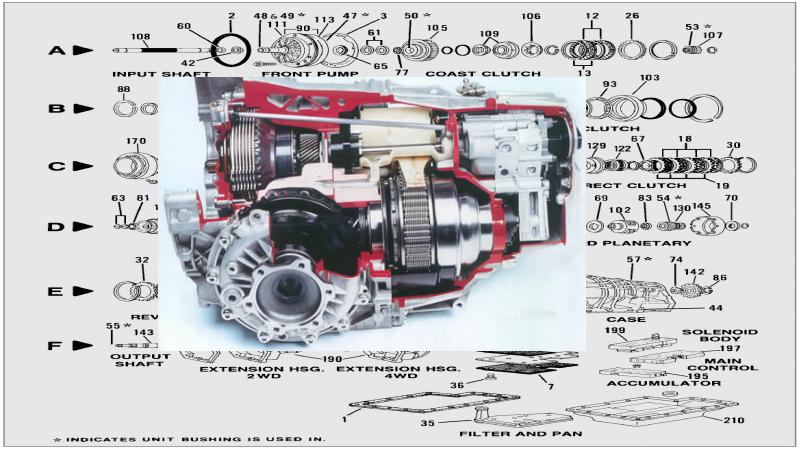

CVT
• Püsikiirusliigendiga ülekandesüsteem (CVT) on varem
kasutusel olnud lumesaanides ja vabaajasõidukites
(ATVd, golfiautod), kuid materjaliteaduse arengu tõttu
on see  hiljuti  kasutusele võetud ka mõndades uuemates
(Audi, BMW, GM ja  Fordi ) autodes. CVT-l ei ole otseselt
käike, vaid kaks vööga ühendatud liikuvat  plaati , mis
liikudes muudavad mootori ja rataste vahelise
pöördemomendi suhet. CVT- mootoril  on
pöördemomendi ja kiiruse muutus  sujuv  ja seetõttu
kütusekulu väiksem, kuid teadavasti on CVT-ülekanded
olnud palju problemaatilisemad kui A/T ja M/T.
•  https://www.youtube.com/watch?v=uCEvBGT8twM

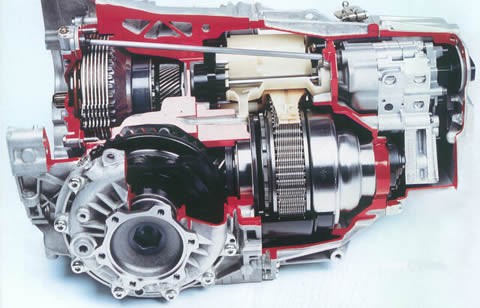

DSG, DCT, S-tronic, DualTronic, Powershift,
Ecoshift,  Twin  Clutch SST, Duonic, Sporttronic, PDK
• Selline käigukast sisaldab endas kahte manuaalkäigukasti, mis on
oskuslikult üheks liidetud. Mõlemal käigukastil on oma sidur ja
hammasrattad  ja enamasti kasutatakse käigukast A puhul käike 1, 3, 5,
(7) ja käigukast B puhul R, 2, 4, 6.
• PLUSSID – väikese massiga ja mõõtmetega, odav toota, väga kiire
käigulülitusega.
• MIINUSED – madala pöördemomendi taluvusega, mitte nii mugav kui
hüdromuhviga; tihedam  hooldus  ja ka remondivajalikkus.
•  https://www.youtube.com/watch?time_continue=5&v=lFAtc-zOKZs

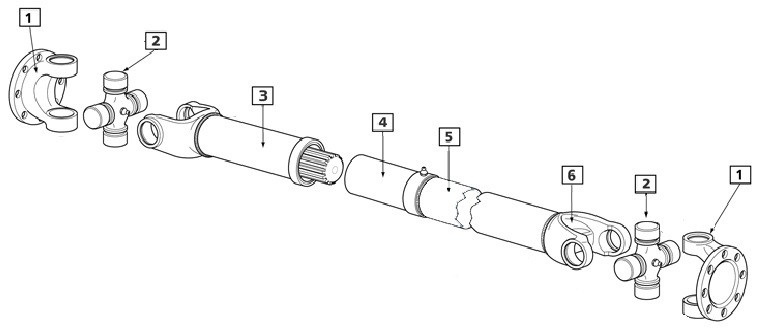

Kardaan
• Jäik liigend , mis kannab pöördemomendi käigukastist
tagasillani või nelikveolistel sõidukitel vahekastist esi- ja
tagasillani. Tavaliselt valmistatud terasest, vahest ka
alumiiniumist ja eksootilistel juhtumitel ka
süsnikkiust. Kuna auto vedrustus liigub üles-alla, peab
ka kardaan seda tegema ja selleks on kardaanil
mõlemas otsas universaalsed kardaaniristid, et kardaan
saaks pöörlemise ajal ka vertikaalselt  liikuda .

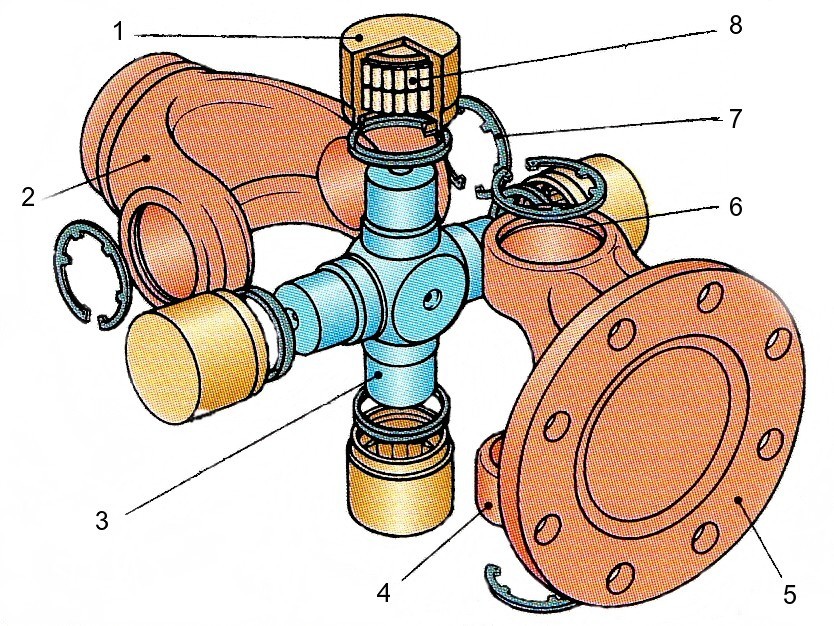

Kardaanirist
• Selle nõellaagritega võlliliigendi osad on hargid 2 ja 4,
ristmik 3, nõellaagrid 8, tihendid.
• Nõellaagritega kausid 1 lähevad ristmiku tappide otsa ja
neid tihendavad rõngastihendid.
• Kausse hoiavad harkides lukustusrõngad 7 või poltidega
harkide külge kinnitatud kaaned.
• Mõnda liigendit on võimalik määrida määrdenipli kaudu.
• Ristmiku sees on siis määrdekanalid mis juhivad
määrde nõellaagritele.
• Kui vedav  hark  pöörleb ühtlaselt, siis veetav hark
pöörleb ebaühtlase kiirusega: ühe pöörde jooksul jõuab
veetav vedavast kaks korda ette ja jääb kaks korda
maha.
• Et pöörlemise ebaühtlusest lahti saada ja
inertskoormusi vähendada, kasutatakse kaht
ristliigendit.
• Seejuures peavad võlli mõlemad hargid asuma ühes
tasapinnas.
• Vältimaks vibratsiooni teket tuleb kardaanülekanne
enne masinale paigaldamist tasakaalustada.

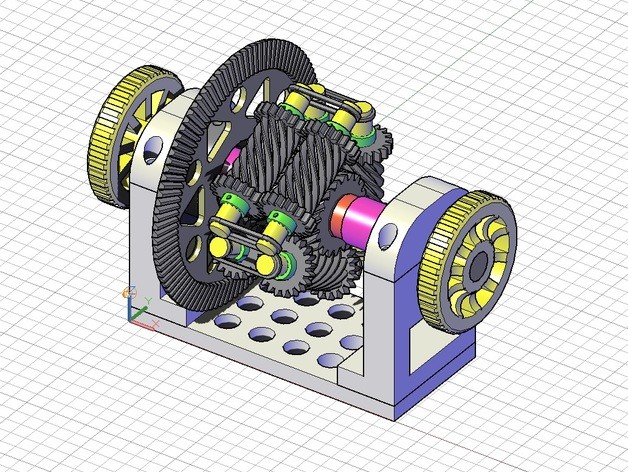

Diferentsiaal
• Kannab edasi kardaani pöördemomenti ja muudab selle suunda
90° ning võimendab ülekannet.
• Tagareduktor ehk peaülekanne on kasutusel taga- ja
nelikveolistel sõidukitel ning see võtab kardaani pöörlemise,
pöörab seda 90° ja edastab selle pooltelgede abil
ratasteni. Diferentsiaali põhiline töö on jaotada pöördemoment
tagaratastele õiges proportsioonis ning võimaldada sõiduki
pööramisel reguleerida sisekurvis olevat ratast aeglasemaks ja
väliskurvis olevat ratast kiiremaks. See võimaldab pööret ilma, et
pööramissuuna väline rehv peaks suurema pööramisraadiuse
tõttu lohisema.
•  https://www.youtube.com/watch?v=gIGvhvOhLHU

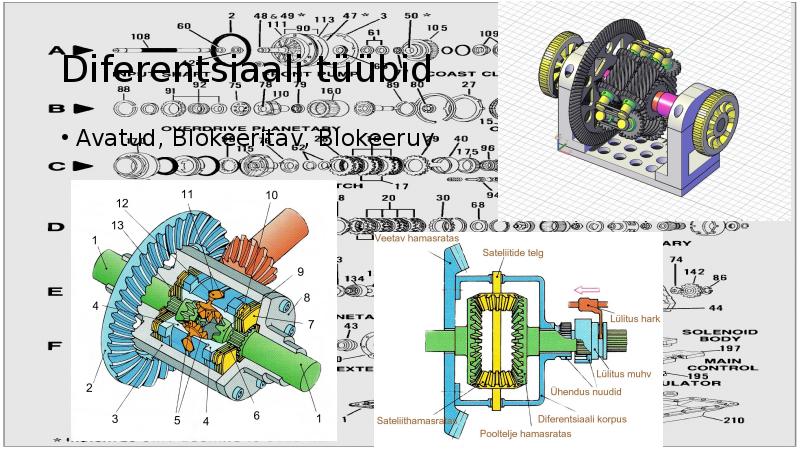

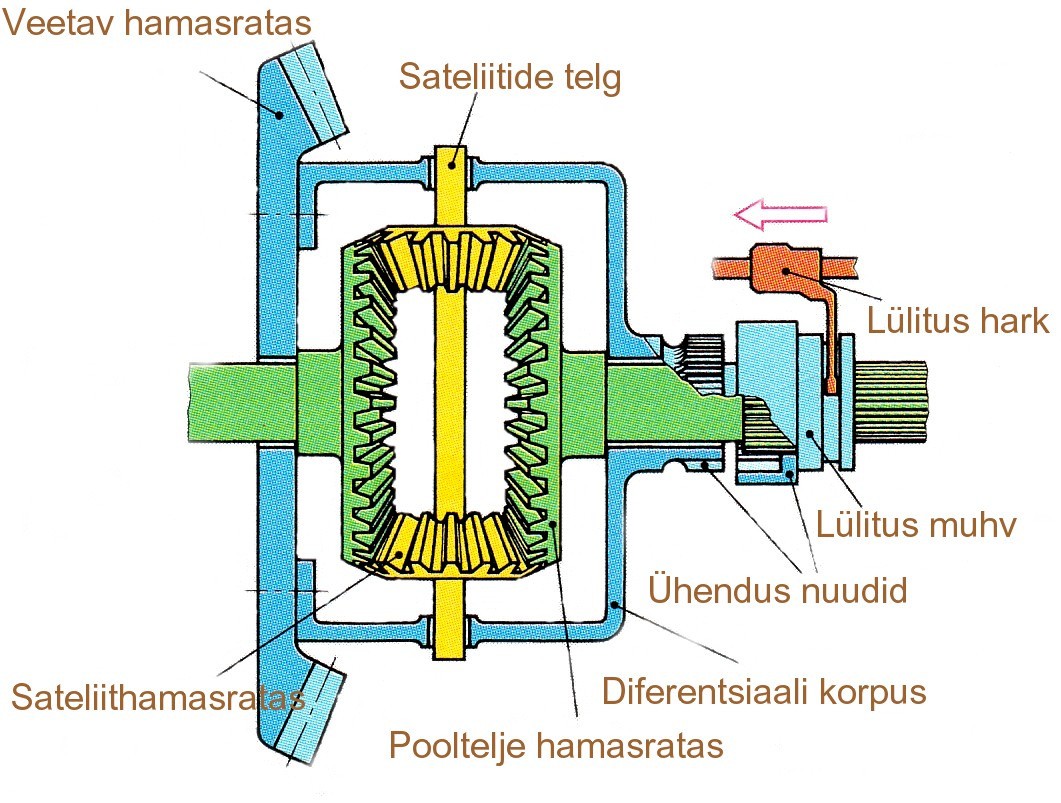

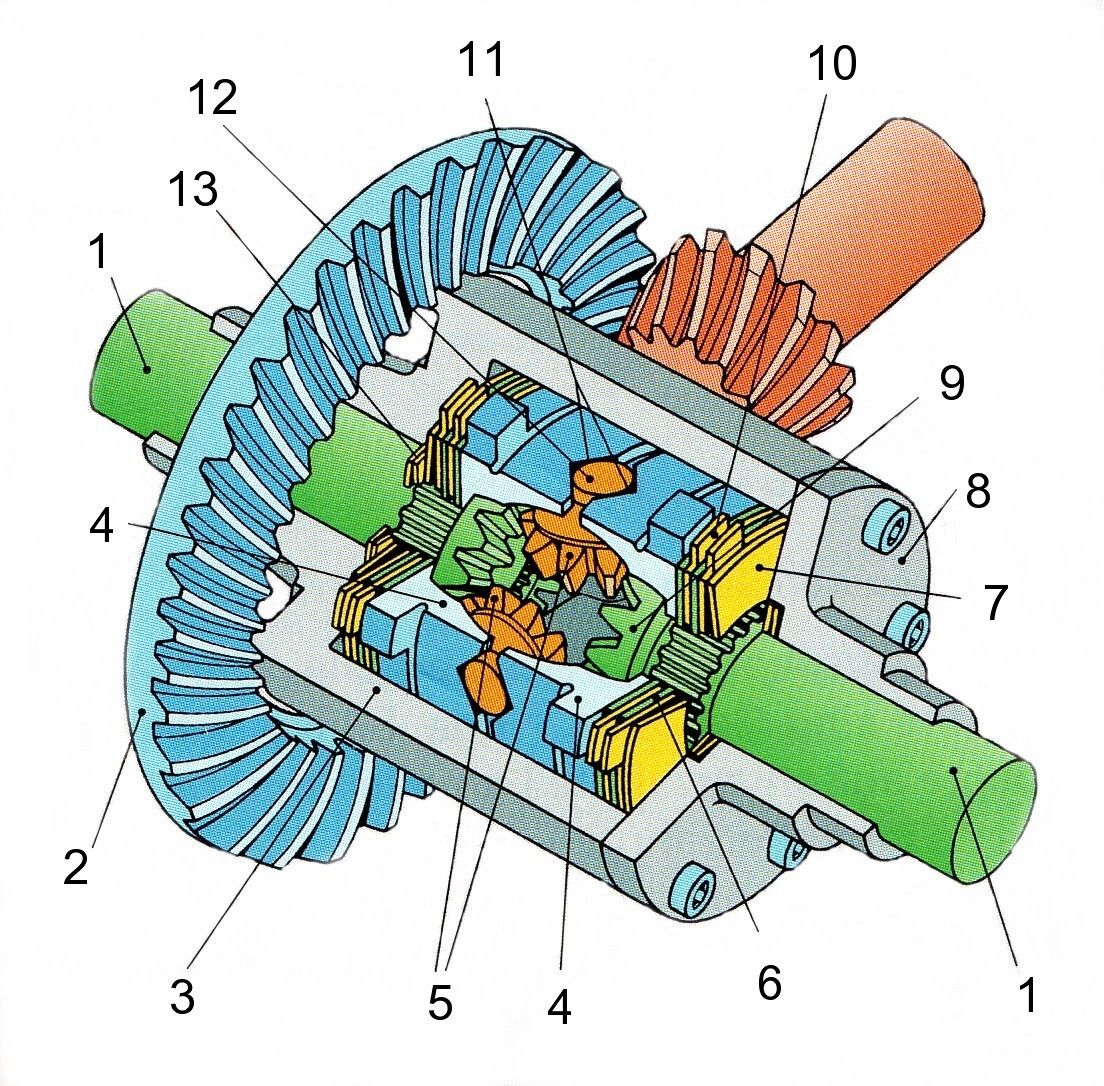

Diferentsiaali tüübid
• Avatud, Blokeeritav,  Blokeeruv

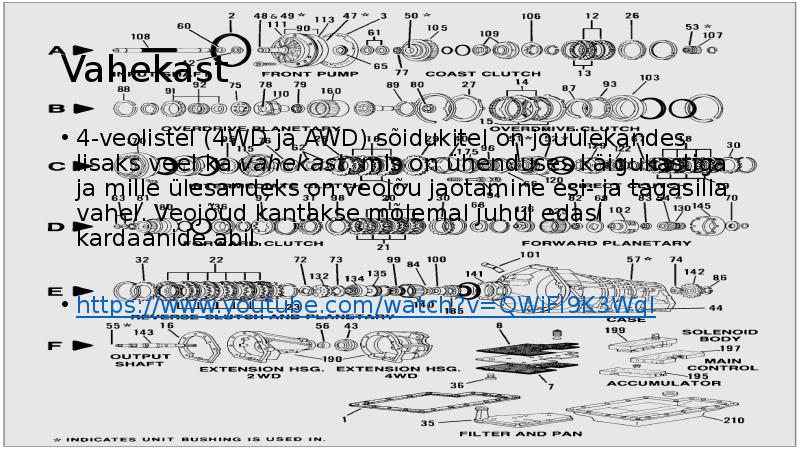

Vahekast
• 4-veolistel (4WD ja AWD) sõidukitel on jõuülekandes
lisaks veel ka vahekast, mis on ühenduses käigukastiga
ja mille ülesandeks on veojõu jaotamine esi- ja tagasilla
vahel. Veojõud kantakse mõlemal juhul edasi
kardaanide abil.
•  https://www.youtube.com/watch?v=QWiFl9K3WqI

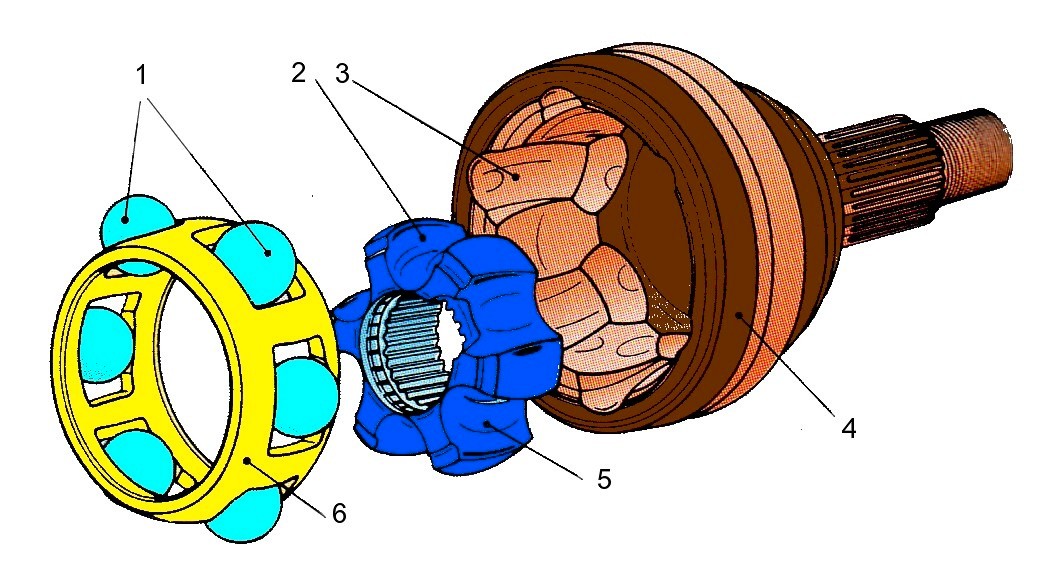

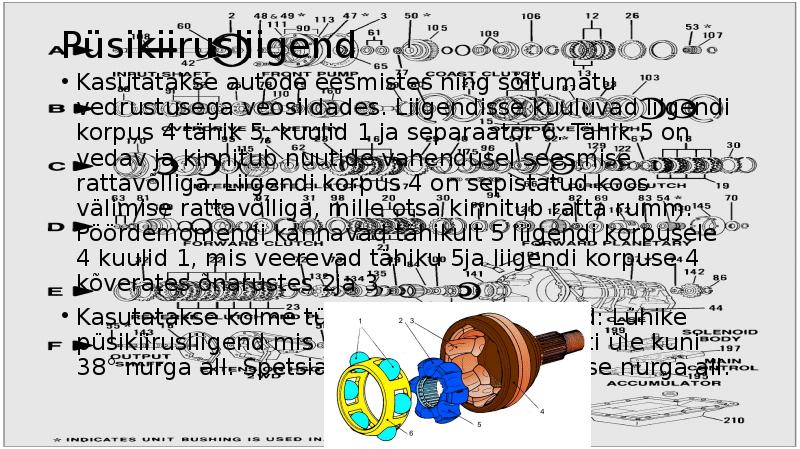

Püsikiirusliigend
• Kasutatakse autode eesmistes ning sõltumatu
vedrustusega veosildades. Liigendisse kuuluvad liigendi
korpus 4 tähik 5, kuulid 1 ja separaator 6. Tähik 5 on
vedav ja kinnitub nuutide vahendusel seesmise
rattavõlliga. Liigendi korpus 4 on sepistatud koos
välimise rattavõlliga, mille otsa kinnitub ratta rumm.
Pöördemomendi kannavad tähikult 5 liigendi korpusele
4 kuulid 1, mis veerevad tähiku 5ja liigendi korpuse 4
kõverates õnarustes 2ja 3.
• Kasutatakse kolme tüüpi püsikiirusliigendeid: Lühike
püsikiirusliigend mis kannab pöördemomenti üle kuni
38° nurga all. Spetsiaalne variant isegi 47°-se nurga all.

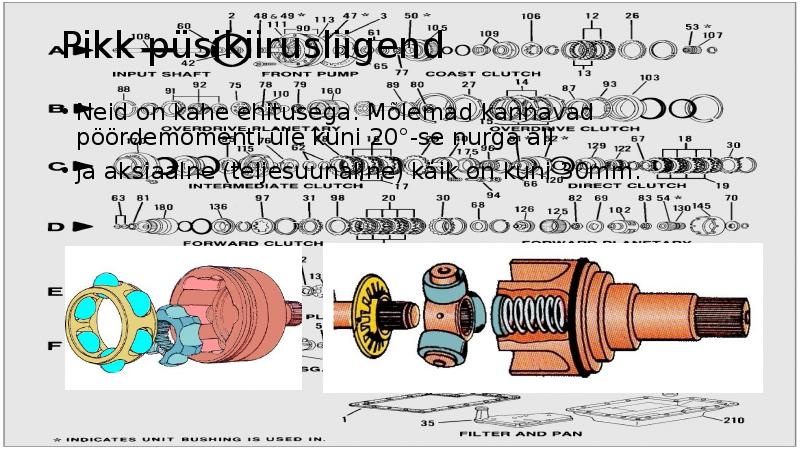

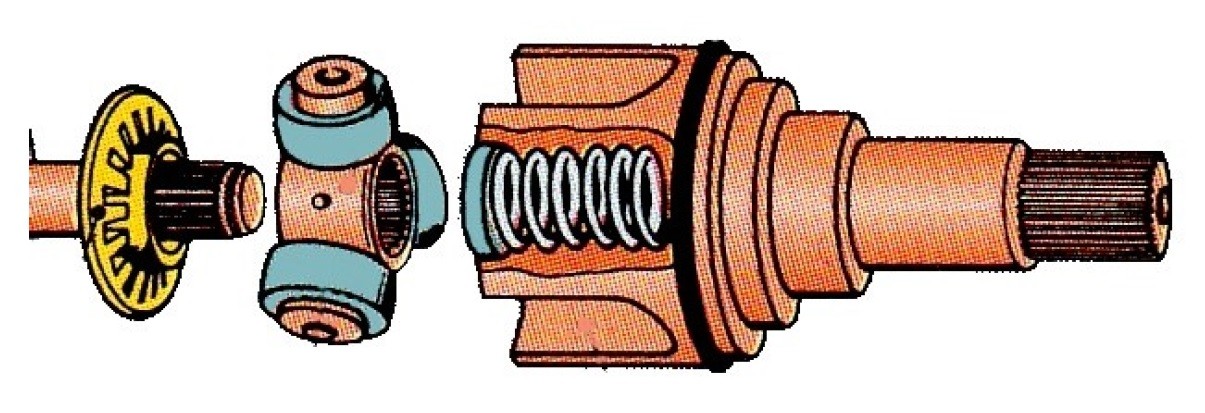

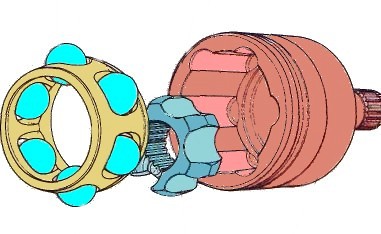

Pikk püsikiirusliigend
• Neid on kahe ehitusega. Mõlemad kannavad
pöördemomenti üle kuni 20°-se nurga all
• ja  aksiaalne  (teljesuunaline) käik on kuni 30mm.

Document Outline

• Slide 1
• Slide 2
• Ülekande liigid
• Sidur
• Siduriketas
• Sidurikorv
• Siduri ketas
• Hooratas
• Hooratta tüübid
• Kahemassiline hooratas
• Ehitus
• DCT sidur
• DSG sidur
• Tsentrifugaalsidur
• Hüdrotrafo
• Hüdrotrafo
• Käigukasti liigid
• Manuaal käigukast
• Automaatkäigukast
• Slide 20
• CVT
• Slide 22
• Slide 23
• Slide 24
• Kardaan
• Kardaanirist
• Diferentsiaal
• Diferentsiaali tüübid
• Vahekast
• Püsikiirusliigend
• Pikk püsikiirusliigend
