Arvutigraafika I TIHEND (0)

Arvutigraafika   I
ÜLESANNE  II   Tihend
Uued  käsud
CIRCLE   lk. 23
COLOR   lk.
ID lk. 31
LAYER  lk.  41
LAYERPMODE  LK. 51
LINETYPE  lk. 66
OSNAP  lk. 33
TRIM   lk. 75
WIEWRES lk. 31

A(235,185)
L
C
A
M
D
E
J
K
H
B
G
F
.5


Tööülesanne

Ülesanne   II Tihend
1



Tööülesane:

Joonestada    tihendi   joonis,  lähtudes  punktist  A(235,185).  Valmis  jooniselt  leida
punktide L  ja  F koordinaadid.

1)
1     Alustame mõõtühikute seadistamisega ( käsk  UNITS).
2)    Määrame joonestusvälja piirid (käsk LIMITS).
3) ) Loome kihid (käsk LAYER).
Arvuti  pakub  välja  välja  vaid  ühe  kihi  kasutamist,  mille  nimeks  on  "0".  Senise
õppetöö alusel  võib  väita,  et  kui  kasutatakse  kogu  joonise  valmistamiseks  vaid
kihti nimega "0", siis selle arvutitarbija  IQ-test annaks tulemuseks ~ 0.

Tingituna  joonise suhtelisest keerukusest – joonisel on mitut liiki jooni
(telgjooned,  pidevjooned  ja  siis  veel:  sirglõike,  ringjooni  ja  ringi  kaari)  oleks
ilmselt  otstarbekas  need  joonise  osad  paigutada  igaüks  oma  iseloomu  järgi
omaette   „sahtlitesse”  põhimõttel  „iga  rodu  oma  kodu”.   AutoCAD   teeb  seda  nii,
et  joonis  valmistatakse  kihilisena,  täpselt  nii  negu  tegi  seda  veel  hiljuti
kolmekihiline  värvifilm  (sellele  olid  väljast  suunaga  sissepoole  järgmised  kihid:
kaitsekiht,  sinisetundlik  kiht,  siniseid  kiiri  filtreeriv  kiht,  rohelisetundlik  kiht,
punasetundlik kiht ja film ise; seejuures oli iga kiht oma naabrist eraldatud veel
ühe-kahe  vahekihiga:  filmil  oli  siis  korraga  kolm  kujutist  –  punane,  roheline  ja
sinine ning sellest ka nimetus RGB (Red- Green - Blue ).



Kihtide loomiseks klõpsame tööriiatakasti Layers

ülemise rea vasakpoolseimal ikoonil Layer Properties

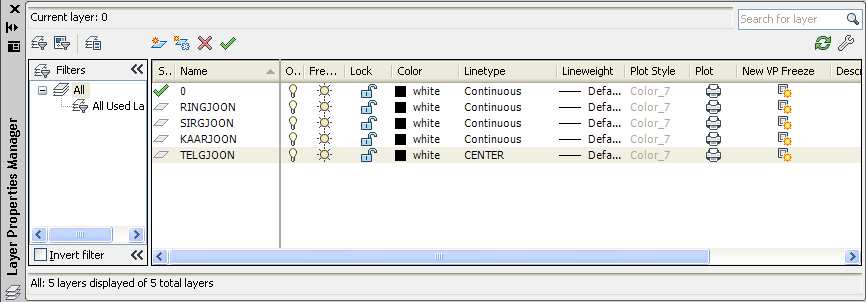

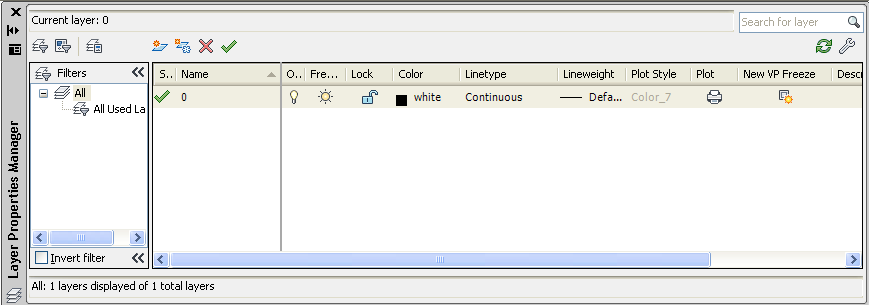

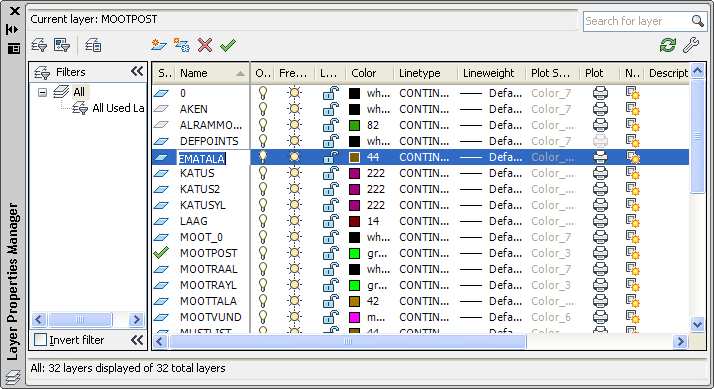

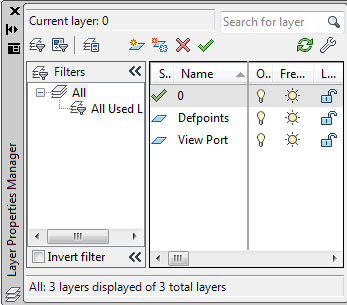

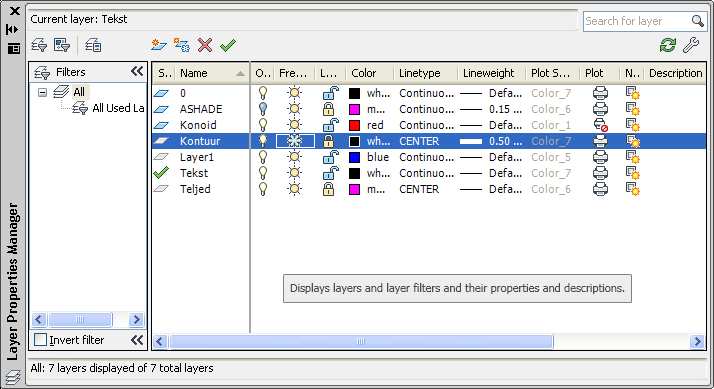

 ning selle tulemusena  avaneb  palett Layer Properties  Manager



Ülesanne   II Tihend
2


(selle paleti suurust saab servadest laiali venitada või kokku suruda  samade  võtetega, oli
võimalik  teha  Tööalaga  –  kaksiknooled  ja  tragimised).  Selle  paleti  täpsem   selgitus   on
toodud ülesande materjalides edaspidi, nüüd klõpsame ikoonil

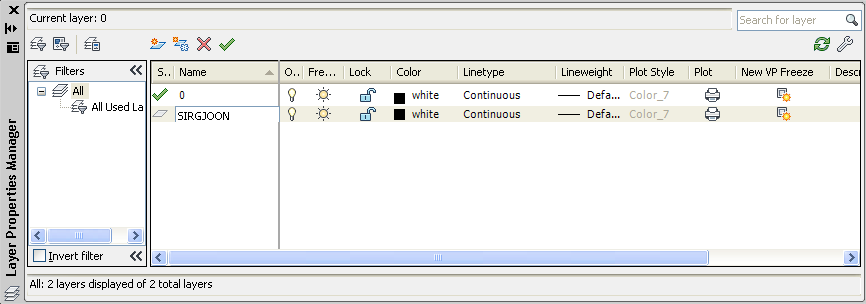

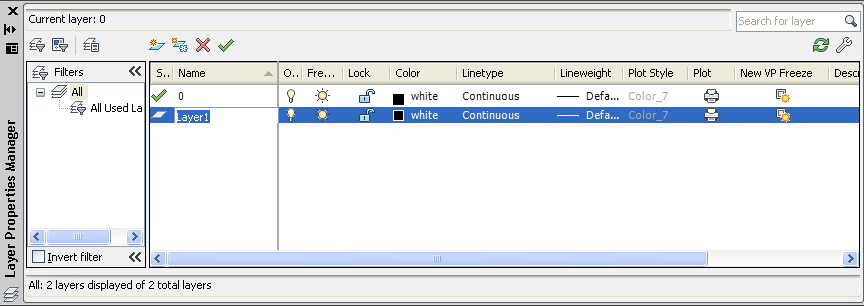

  New Layer – uus kiht ja paletile  ilmub sinene riba:

kus  lahtris    Name  (nimi)  on  valgete  tähtedega  sinisel  taustal  kirjas    Layer1  (kiht1).
Soovitatav  on  igale   kihile   siiski  anda  oma  nimi,  mis  iseloomustaks  sellesse  kihti
joonestatavaid  objekte.  Nime  panemiseks  viime  hiirenoole    tähe    L  juurde,  see  hiirenool
muutub I-kujuliseks  pärast klõpsu ┐ muutub vilkuvaks püstkriipsuks, sinise triibu pidevus
katkeb  ning  kirjutame  kihi  NIME,  just  nii    nii  nagu  seda  tehakse  tekstitöötlus-
programmidega, näiteks „SIRGJOON”:
Ülesanne   II Tihend
3



Muud kihi omadused paneb Arvuti ise ja me võime esialgu sellega rahul olla.

Joonise üksikosade „kodudeks” võiksid antud tööülesandes olla veel:
RINGJOON ;  KAARED;   TELGJOON   ja  loomulikult  ABIJOONED;  Kui  meil  on  veel  vaja
joonist mõõtmestada, siis peab seal olema  kiht MÕÕTMED.

Iga uue kihi kujundamiseks on vaja klõpsata ikoonil
 ja anda kihile nimi. Kuid

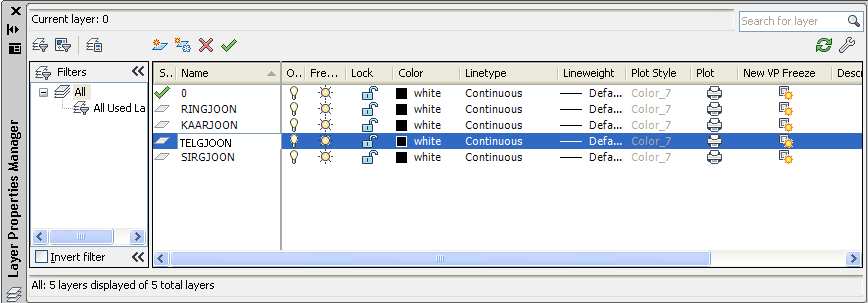

kui vaadata tabeli lahtrite pealkirju, näeme et kõikidel on lahtris  Linetype (jooneliik) kirjas,
et on tegemist pidevjoonega ( Continuous ), mis ei sobi telgjoone joonestamiseks.

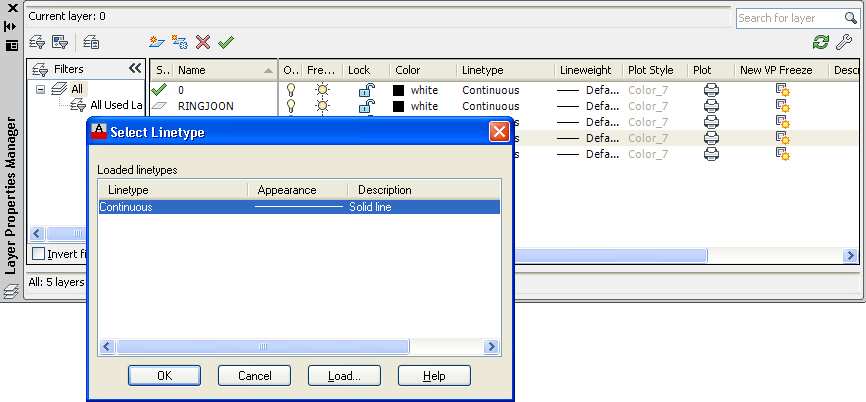

Nüüd teeme klõpsu ┐ TELGJOONe reas lahtri kohal  Linetype ja avaneb jooneliigi
seadistamise aken  Select  Linetype:
Ülesanne   II Tihend
4

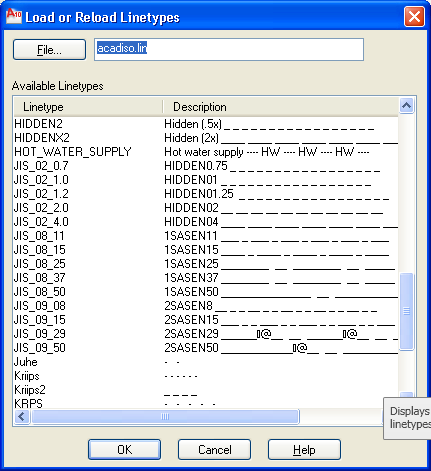

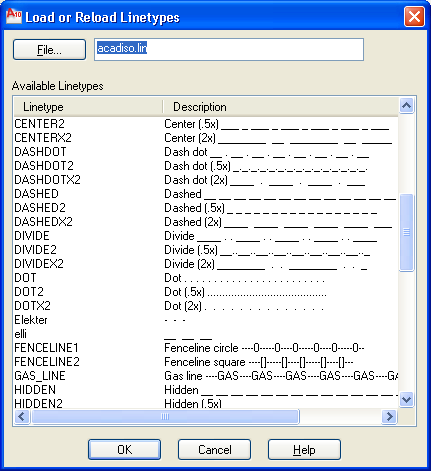

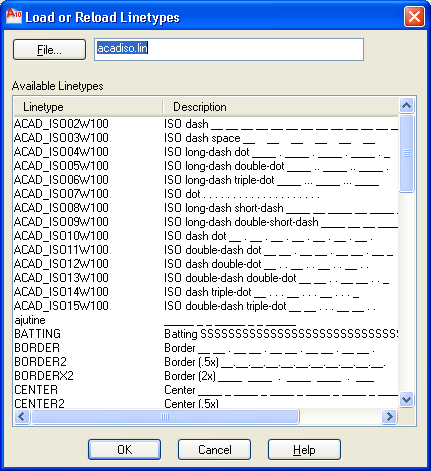

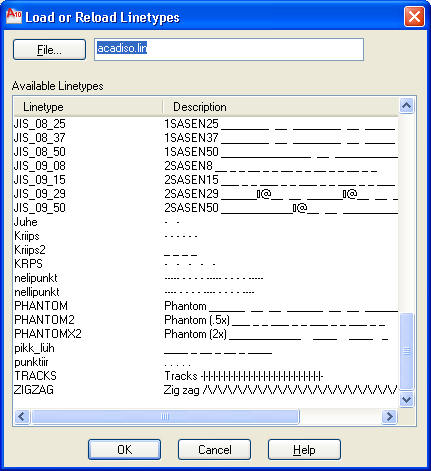

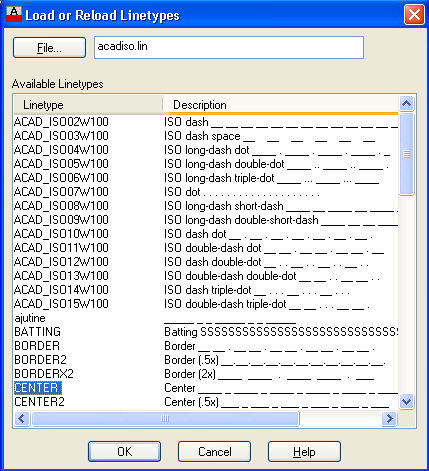

Avaneb jooneliikide valiku aken   Load  or Reload Linetypes.


Otsime  üles  vajaliku  jooneliigi  –  iga  nime  taga  on  ka  tema  joonekuju  –  ning
klõpsame sellele, nime väli muutu siniseks ja klõpsame siis [ OK ] , see aken kaon ja nimi
CENTER  koos oma joonepildiga ilmub aknasse Select Linetype
Ülesanne   II Tihend
5



klõpsata  real   CENTER, see rida muutub siniseks



ja siis väljal
 ning kihile TELGJOON ongi omistatud jooneliik CENTER –
kriips -punkt-joon:


Nagu edaspidi näeme (õigemini – insener peab ette nägema!), on kaarte  KL  ja  LF
joonestamiseks  teha  abikonstruktsioone.  Sellised  abikonstruktsioonid  on  otstarbekas
paigutada  omaette  kihtidesse  ja  need  abikonstruktsioonid  on  kasulik  teha  erineva
värvusega. Loomegi nende tarvis punasevärvilise kihi  ABI:
Ülesanne   II Tihend
6

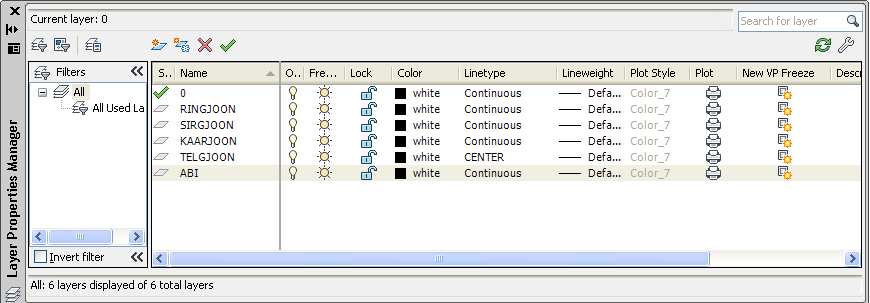

Arvuti  on  „laisk”  ja  püüab  iga  järgmise  kihi  loomisel  kasutada  nii  palju  kui  vähegi
saab  eelmisi  omadusi  (järgmise  ringjoone  joonestamisel  püüab  kasutada  eelmise  ringi

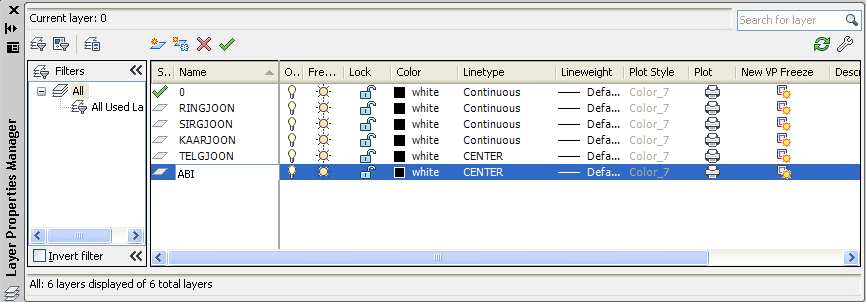

raadiust jne.). Seekord on arvuti pannud kihi ABI jooneliigiks  CENTER, peaks aga olema
pidevjoon  –  CONTINUOUS.  Kihi  jooneliigi  vahetame  samal  moel  nagu  andsime  kihile
telgjoon uue jooneliigi, tulemus:


On jäänud muuta kihi ABI värvus. selleks klõpsame real  ABI  lahtri  Color kohal  ja

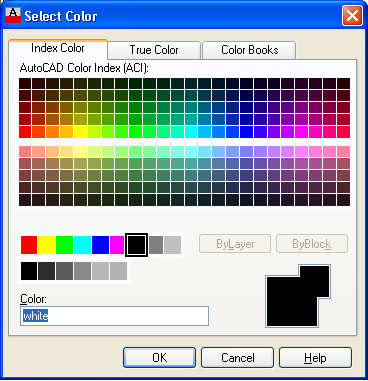

Arvuti avab värvuste seadistamise akna Select Color:
Ülesanne   II Tihend
7



Värvuse  valikul  on vaja klõpsata vastava värvusega ruudukesel, antud juhul rea


esimesel  punasel  ruudukesel,  see  värvi  valikuruuduke  ümbritsetakse  täiendava
raamiga ja värvivaliku akna paremas alanurgas toimub ka muutus:


„ees” (suuremal väljal) on uus seadistatud värvus, „tagumisel (väiksemal” väljal) on
endine, muudetud värvus. Nüüd klõpsata väljal
.

Kihtide omaduste tabelis toimub ka muutus:


tabelist  on  nüüd  näha,  et  joonte  omadustes  on  tehtud  vajalikud  muudatused.
Sulgeme akna Layer Properties Manager  klõpsuga vasakus ülanurgas asuval ristikesel:
Ülesanne   II Tihend
8




Masinaehitus-  ja  ehitusjoonisel  kantakse  joonisele  alati  esimestena  telgjooned.
Seetõttu  muudame  kasutatavaks   jooneks   telgjoone.    Selleks  klõpsame  tööriistakasti
Layers


rea

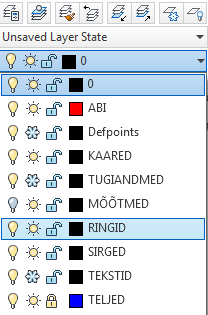

lõpus oleval kolmurgal ▼ ja avaneb joonises olevate kihtide nimistu (kui nimistu on
pikem, ilmub talle paremale servale ka liugriba):


Klõps  selle  nimistu  real  TELGJOON,  rida  muutub  siniseks  ja  nimistu  sulgub.
Tööriistakast Layers  omandab nüüd kuju
Ülesanne   II Tihend
9




mis tähendab, et kasutatav kiht on nüüdsest alates  nimega TELGJOON  ja
kõik, mis me joonestame, joonestatakse kriips-punkt- joonega .


Igal  inseneri  ettevõtmisel  peab  alati  olema  ja  läbi  mõeldud  olema  mitu  võimalust.
Eeltoodut on otstarbekas kasutada näiteks siis, kui on vaja joonestada palju telgjooni. Kui
aga neid on vaja joonestada vaid mõni üksik, võib kasutada lihtsamat moodust.

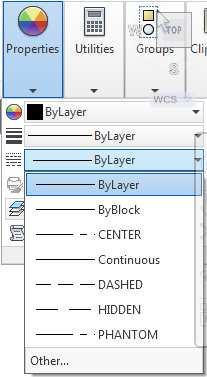

Esialgselt  on  tühjale  joonisele  AutoCAD  poolt   sisestatud   vaid   kitsas   pidevjoon

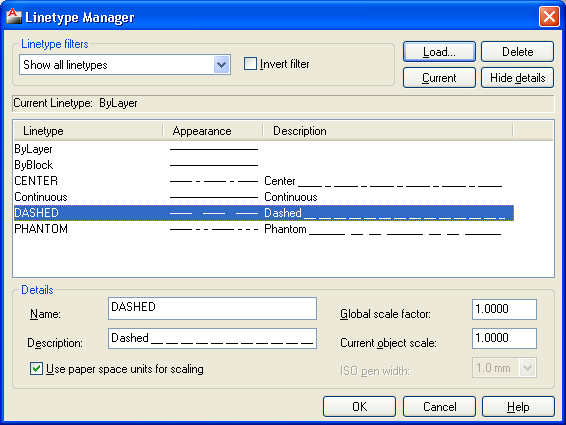

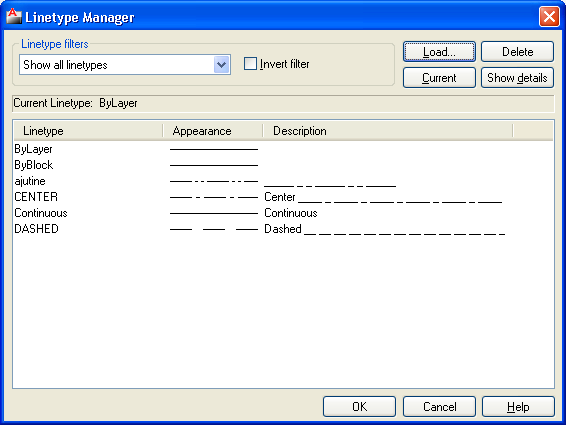

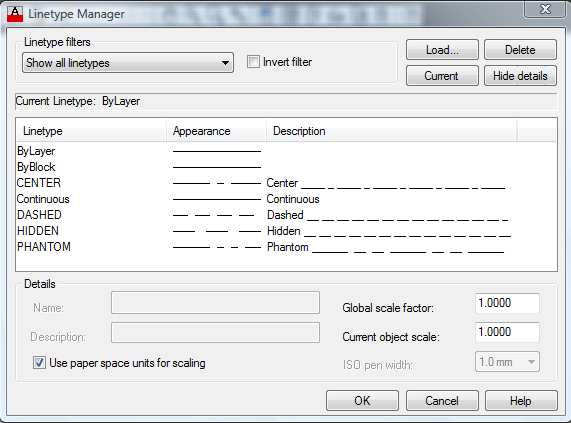

nimega Continuous.  Kasutatava  joonetüübi seadistamine  käsurea abil kasutame käsku
LINETYPE.    See  käsk  töötab  tavaliselt  vestlusaknaga,  kui  aga  soovime  kasutada
käsurida, tuleb sisestamisel käsu nimele ette panna sidekriipsu:


Nagu  näha,  pärast  kahe  esimese  tähemärgi  sisestamist,  pakub  arvuti  välja
ülejäänud tähed sinisel väljal. Kui oleme arvutiga nõus, vajutame ↵

Vastame
L ↵     (sisestasime  L   ja vajutasime  ↵  )


ja vastusele (kuna teadsime kriips-punktjoone nime)
↵


Ülesanne   II Tihend
10

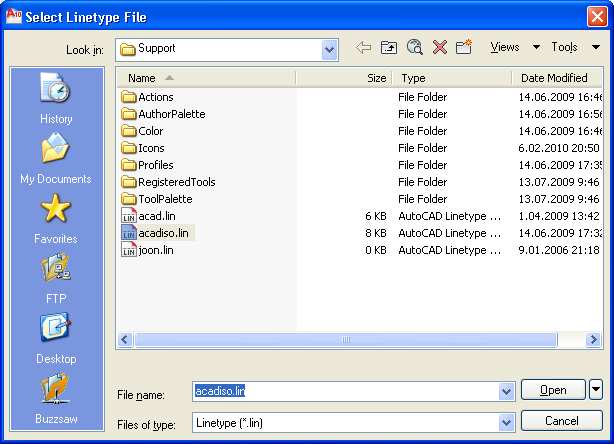

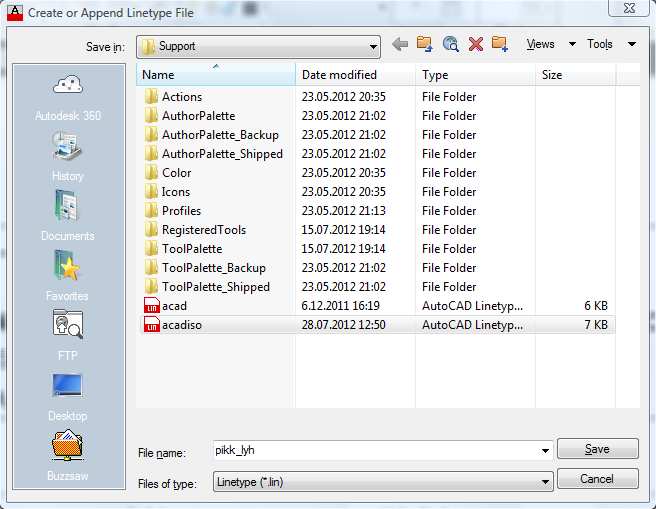

avab arvuti akna  Select Linetype File:

Jooneliigi faili valiku aken  Select Linetype File jooneliike sisaldavate failide paiknemise
kohta. Oleme arvuti pakutuga nõus ja klõpsame väljal [ Open ]. Selle peale vastab arvuti, et
jooneliik CENTER on joonisesse laaditud ja mida sellega edasi teha:

Kuna me soovime selle jooneliigiga tähistada joonisel teljed, peame selle jooneliigi
muutma kasutatavaks:

↵
-LINETYPE ↵


Ülesanne   II Tihend
11

Arvuti küsib veel korra jooneliigi nime ja näitab, kasutatava  jooneliigi

selle kinnituseks vajutame
↵


Nagu näha, pole see teine  moodus  eriti lihtsam kui  eelmine , kihi kaudu  tehtu .

Alustame joonestamist punktist A(235,185) käsuga LINE  punktini  B(235,65),
Suhteliste koordinaatide  kasutamisel  peaksime sisestama
@0,-120 ↵
Kuna  järgmine  punkt  on  eelmisest  120  mm  võrra  madalamal,  siis  on  seal  Y-
koordinaadi muutuse  ees miinusmärk; tulemus:
A(235,185)
B(235,65)



Arvuti küsib edasi järgmise sirglõigu joonestamiseks selle lõpp-punkti:
Specify  next point or [  Undo  /  Close  ]:
Teatud moel oleks nüüd kaval edasi joonestada telgjoont punktini  G,
@45,0 ↵
Ülesanne   II Tihend
12

ja alles nüüd käsust väljuda käsust
↵

A(235,185)
G
B(235,65)



Telgjoonte  lõplikuks  joonstamiseks  on  vaja  neid  telgjoonte  lõike  punkti  A  juurest
suunata  vasakule,  üles  ja  paremale,  kuna  punkti  B  juurest  alla  ja  vasakule.  Seda  teeme
nii,  et  punktist  A  lähtuvatele  telgjoonte  osadele    anname   esmalt   käsus  LINE  algpunktiks
punkti A koordinaadid ja teiseks punktiks @-45,0  ning väljume tühivalikuga käsust. Teisel
ja  kolmandal  korral  lähtume  samuti  punkti    A  koordinaatidest  ja  joonestame  vastavalt
sirglõigud      lõpp-punktidega    @0,45  ja  @45,0.  Samamoodi    punktist  B  lähtuvate  sirglõi-
kude lõpp-punktid on @0,-45  ja   @-45,0 punkti B  suhtes.
Ülesanne   II Tihend
13

A(235,185)
G
B(235,65)


Järgnevalt  joonestatakse  väliskontuuride  sirglõigud,  ringi  kaared  ja   ringjooned
pideva  joonega.  Samamoodi,  nagu  seadistasime  joonetüübi  CENTER,  seadistame  ka
jooneliigiks pideva joone nimega CONTINUOUS, selle vahega, et seda jooneliiki pole vaja
joonisesse laadida.

Kuna standardid nõuavad, et telgjooned peavad lõikuma kriipsu kohalt, tuleb muuta
põhimuutujat LTSCALE, vähendame teda (tuleb lihtsalt proovida!)

↵
        (võib sisestada ka  0.4 ↵,  s.t.  täisosa nulli võib ära jätta, aga kümnendpunkt peab
olema)

Tulemus:
Ülesanne   II Tihend
14

A(235,185)
G
B(235,65)

Telgjooned lõikuvad nüüd vastavalt standardi nõuetele.


Võtame  ringjoonte  joonestamiseks  kihi  nimega   RINGJOON   (kihivahetust
kirjeldasime just äsja).
Nüüd joonestame punktide   A  ja  B  ümber vastava läbimõõduga ringjooned.
C ↵         (kasutasime ringjoone joonestamiseks  käsu  CIRCLE lühiväljakutset  C)

Sisestame punkti  A  koordinaadid: 235,185


Arvuti küsib ringi raadiust. Suurema ringi raadius on 45 mm, sisestame selle.

Teise ringi joonestamiseks sisestame
:
↵               (vajutasime [ Enter ] mis kutsub välja äsjase käsu)

Sisestame uuesti punkti  A  koordinaadid:

Ülesanne   II Tihend
15

Käsureas,  valikuread  on  nüüd  antud  eelmisena  kasutatud  ringi  raadius,  me  pole
sellega  nõus  ja  anname  uueks  raadiuseks  29:  (me  oleme  ju  insenerid  ja  oskame
kahega jagada!):

Punkti  B  ümber joonestame samuti ringid, vaid seal on sisemine ring veidi suurem
ja tema raadius on   31.25 mm, tulemus:
A(235,185)
G
B(235,65)

Ringjooned ja ringi kaarte toorikud

Paistab nagu me oleme teinud „tühja tööd”, sest tööülesande järgi punktide A  ja  B
ümber pole mitte kaks ringi, vaid mõlemal on ring ja poolkaar. Kuna me esialgu veel ringi
kaart  ei  oska  joonestada,  valisime  Joosep  Tootsi  mooduse  –  võtame  rohkem,  lõikame
parajaks ja üleliigse  viskame ära. Neid üleliigseid ringi osi teeme nii, et kärbime ülemisel
suuremal ringil käsuga TRIM ringjoone alumise osa ja alumisel suuremal  ringil – ülemise
osa. Kärpimisjooneks on mõlemal juhul ringide rõhtsuunalised telgjooned,
Ülesanne   II Tihend
16

A(235,185)
Kärpimisjooned
Kärbitav osa
G
B(235,65)

Ringjoontest kärpimisega kaarte kujundamine

Kärpimiseks  kasutame  käsku  TRIM,  kus  objektid  valitakse  kahes  koosluses  –
esimesteks valitakse kärpimisjooned ja siis teisena kärbitavad jooned:

 < ↵

Ülesanne   II Tihend
17

A(235,185)
Kärpimisjooned
Kärbitav osa
G
B(235,65)

Arvuti vastas selle peale:

Ülemise  rõhtsa  telgjoone  kuju  aktiveerus:  telgjoone  kuju  muutus  kriips-jooneks.

Teeme sama alumise telgjoonega

↵ (või    ┐ )    (lõpetasime kärpimisjoonte valiku)

Sellele vastas arvuti kas kärbitava objekti määramisega või valikuga valikureast:
 < ↵
Ülesanne   II Tihend
18

A(235,185)
Kärpimisjooned
Kärbitav osa
G
B(235,65)


Joonisel on näha, et ülemise suurema ringjoone alumine pool on  eemaldatud
Arvuti küsib samamoodi uuesti (seni kuni leiame veel mida kärpida on)
 < ↵
ning tulemus:
Ülesanne   II Tihend
19

A(235,185)
G
B(235,65)
F

Kärpimise lõpetamiseks teeme „tühivaliku”:
↵

Arvuti ootab uut käsku.



Nüüd  järgnevad  sirglõikude  joonestamised,  ja  muudame  kasutatavaks  kihi
SIRGJOON.

Edasiseks joonestamiseks peame tahes-tahtmatult kasutama veidi matemaatikat:
 Lõigu    GF  esimene  otspunkti  koordinaadid  on  (235+45,  65)    ja  teine  teine  otspunkt      F
asub  esimesest  X-telje  suunas  45  mm  kaugusel.  Seega  GF  joonestamiseks  anname
algpunktiks (280,65)  ja teiseks:  punktiks  @45,0.


Ligikaudu  samasuguset  võtet  kasutades  leiame  punkti    C    koordinaatideks
(280,185)  ja  punkt  D  asukohaks  sellest    @0,-80    ning  edasi  saab  ka  leida  punkti    E
asukoha, võrreldes  punkti  D  asukohaga  @45,0:



Ülesanne   II Tihend
20



A(235,185)
C
E
D
G
B(235,65)
F

Punktide  D  ja  E  asukohad


Kaarte      EF    ja    KL  joonestamiseks  peame  kasutama  abikonstruktsioone,  ja
muudame kasutatavaks  kihi  ABI.
Kaare    EF  joonestamiseks  tuletame  meelde  kooli    viienda  klassi  geomeetriat  –
joonestame  punktidest    E    ja    F  (mille    koordinaadid    me    peame  siiski  arvutama)
ringjooned     raadiusega     45  mm  ja  nende  ringjoonte   lõikepunkt   ongi  otsitava  kaare
keskpunkt.  Ka  selle  kaare  kujundamiseks  joonestame  esialgu  ringjoone    ja  kärbime  siis
liigsed osad. Siiani on kõik selge, peale selle, kuidas leida lõikepunkti täpne asukoht?

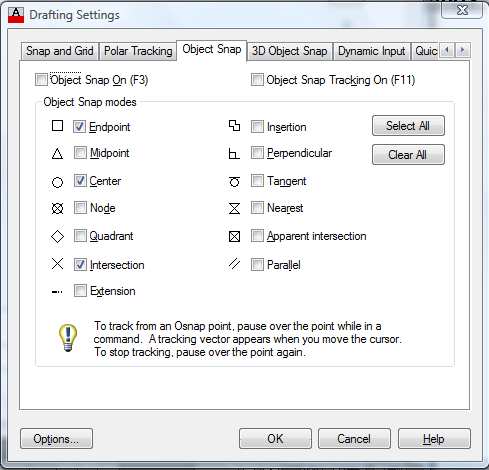

Siin  tuleb  meila  appi  käsk  OSNAP,  mille  alamprogrammiga  INTersection  määramegi
abringjoonte lõikepunkti. Järele mõelnud, leiame, et meil polegi vaja arvutada ka punktide
Ei    ja    F  koordinaate,  kuna   nendest   punktidest  lähtuvate  ringjoonte  keskpunktid  saame
leida  OSNAP / END abil:


Vastame, et ringi keskpunkt asub mingi joone lõpus ja sisestame juhtsilbi  END:

Ülesanne   II Tihend
21


Arvuti küsib: mille lõpus? :

 {punkt (roheline ruufuke) joone DE  lõpu lähedal  ehk punkti  E   lähedal} ↵

 ja kui sinna on ilmunud punane ruuduke – lõpupunk


vajutame  hiire  vasakpoolsele nupule, millega kinnistasime ringi  keskpunkti  asukoha
ja sisestame ringi raadiuse



Tulemus:
A(235,185)
C
E
D
G
B(235,65)
F


Ülesanne   II Tihend
22

Täpselt samamoodi leiame abiringjoone punktist  F. Nende abiringjoonte lõikepunkti
leidmiseks  kaare  kujundamise  ringjoone  keskpunkti  kohta  vastame    INT,  mis  tähendab
lõikumist ja nüüd peab ilmuma lõikepunkti väike punane ristike.
 NB! Enne „kaare tooriku – ringjoone joonestamist – on vaja muuta kasutatavks kiht
KAARJOON.
A(235,185)
C
D
E
G
F
H
B(235,65)

Ülesanne   II Tihend
23

ning pärast abijoonte kustutamist ja trimmimist ongi kaar EF olemas:
A(235,185)
C
E
D
G
H
B(235,65)
F






Samasuguseid võtteid kasutades (sirglõigud, abijooned ja kaared kõik vastavatesse
kihtidesse!) joonestame joonise vasakpoolse osa:,
 sirglõigu  ML,  siis sirglõigud  HJ  ja  JK ning kaare KL:
Sirglõigu  ML joonestamiseks
L ↵

(käsu LINE lühiväljakutse)
Algpunkti  päringule vastata
END ↵
ja lõpp-punkti omale, mille suund on X-telje suhtes negatiivne
@-55,0 ┐
↵
ning „tühivalikuga” väljume käsust.
Sirglõigu  HJ joonestamiseks  valime
↵  (pärast käsust väljumist kutsub vajutus ↵ välja eelmise käsu!)
siis algpunkti küsimusele
Ülesanne   II Tihend
24

END ↵ (objektivaliku ruuduke punkti M lähedal)
ja lõpp-punkti  J  leiame kui
@0,40 ↵  (punkt  J  asub  punktist  H  40 mm kõrgemal)
ning punkti  K   leiame kui
@-55,0  (asub punktist  J  55 mm vasakul, s.t.   X-koordinaadi vähenemise suunas)
A(235,185)
L
M
C
E
J
D
K
G
H
B(235,65)
F



Abiringjoonte, keskpunktidega  K   ja  L,  lõikumispunkt  annab kaare R110 keskpunkti:

Ülesanne   II Tihend
25

A(235,185)
L
M
C
E
J
D
K
G
H
B(235,65)
F

ning  pärast  trimmimist  ja  abijoonte  kustutamist  on  ülesanne  esimeses  lähenduses
valmisvalmis:


Kuna standardid nõuavad, et telgjoon ulatuks üle kontuuri umbes  5 mm ulatuses,
on vaja telgjooni täiendavalt töödelda (jällegi kiht ABI)
Ülesanne   II Tihend
26

Punktide   A  ja  B  ümber joonestame  kihti ABI  abiringjooned vastavalt  Ø 64 ja
Ø72.5  mm,  andes    nende  abiringjoonte  keskpunktideks  ette  punktide  A    ja    B
koordinaadid, ning kärbime telgjoonte liigsed osad.
L
A
C
M
R34
Ø72.5
D
E
J
K
H
B
G
F


Telgjoontele õigete pikkuste kärpimiseks joonestatud ringjooned (alumisele
ringjoonele on telgjoonte kärpimine juba tehtud.) Lõpptulemus :

Ülesanne   II Tihend
27

L
A
C
M
D
E
J
K
H
B
G
F



LISA.
 Käskude kirjeldused


CIRCLE [C] – Ringjoon
CIRCLE ↵
(või lühiväljakutsena C  ↵ , mis on soovitatavam ja kiiem),

a)  “vaikimisi” – sisestada keskpunkti asukoht;
b)  3P – ringjoon läbi kolme punkti;
c)  2P – ringjoon keskpunkti läbivale kõõlule;
d)  T  –  ringjoon,  millele  antakse  ette  kaks  puutujat  ja  raadius  (teatud  tingimustel  võib

selline ringjoon ka puududa; vanemates AutoCADides oli selle valiku nimi  TTR).

Ülesanne   II Tihend
28

a)  {keskpunkt} ↵

  a.1)  {raadius} ↵

(raadius sisestada kas arvuna või kursori uue asendina, mille kinnitamiseks ┐


  a.2)  D ↵


(joonestme ringjoone läbimõõdu järgi)

   < ↵


b)  3P ↵
(ringjoon läbi kolme punkti)
Specify  first  point on circle:        <  ↵
Specify second point on circle: <   ↵

Kui  ringjoone  kolmanda  punkti  sisestamiseks    kasutada  kursorit,  siis  pärast  teise
punkti sisestamist tekib joonestusväljale ringjoone vahekujutis
32
33
31
1
2

Ringjoon joonestati läbi punktide  1,  2  ja  3,  kusjuures   punktid  31 , 32 ja  33  on
kursori vahepealsed, tragimise (kursori liikumisega seotud) asukohad
enne kolmanda punkti asukoha sisestamist

 Specify third point on circle:
Ülesanne   II Tihend
29
 < ↵


    Märkus .  Käsuga CIRCLE / 3P  on võimalik   kujundada sellist  ringjoont , mis puudutab
kolme  etteantud    joont.  Selleks    tuleb    eeltoodud  arvuti  küsimustele  vastata  igakordselt
käsu    OSNAP-tellimusega    TAN.  Seejuures  tuleb  aga  arvestada,  et  algsete  ringjoonte
valkupunktide asukohad võivad  määrata ringjoone vägagi erinevalt:
b
a
c

Ringjoon, mis puudutab kolme etteantud ringjoont  a,  b  ja  c. Ruuduke –  puutuja -
ringjoone valikupunkt (need ringjooned on sellel ja järgmistel joonistel  näidatud
kriipsjoontega, arvuti poolt leitud ringjoon on näidatud pidevjoonega); +  – ringjoone
keskpunkt. Variant I

b
a
c

Puutuja-ringjooned samad, mis eelmisel joonisel, aga valikupunktid teised
Variant II



Ülesanne   II Tihend
30


A
b



a




b
a
c

Puutuja-ringjooned samad, valikupunktid erinevad eelmitel joonistel olevatest
Variant III (võimalikud on veel rida erinevaid võimalusi)



Võimalik  on  joonestada  ka  ringjoont  läbi  ühe  punkti,  kui  sellele  ringjoonele  anda
kaks puutujat:
Specify first point on circle:     <  ↵
Specify second point on circle:
TAN ↵

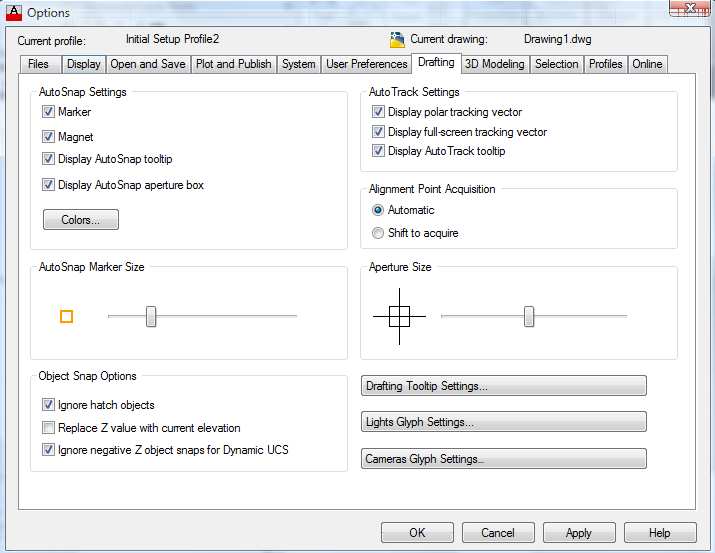

(puutuja  tellimus  võib  olla  seadistatud  ka  OSNAP  täppismääramiste  seadistamise
aknaga )
of: < ↵
Specify third point on circle:
TAN ↵
of: < ↵

Ülesanne   II Tihend
31



Ringjoon läbi punkti  A ,  mille puutujateks on sirge  a  ja ringjoon  b.   (Siin  on  võimalik
ka  teine   lahend , mis tähendab seda, et ringjoon ehitatakse alati puutujana nii, et
puutepunkt oleks võimalikult lähedal puutuja valikupunktile)

A
b
a

Ringjoon läbi punkti  A ,  mille puutujateks on sirge  a  ja ringjoon  b

3) 2P ↵

(ringjoon, määratud läbimõõdu otspunktidega)
Specify first end point of circle's diameter:

(määrata läbimõõdu esimene otspunkt) < ↵
Specify second end point of circle's diameter:

(määrata läbimõõdu teine otspunkt) < ↵

Kui  need  punktid  sisestada  kursoriga,  tragitakse  ringjoone  vahekujutis  kaasa
punktini  D2
Ülesanne   II Tihend
32

D1
D2
D2

Ringjoon, määratud läbimõõdu otspunktidega (D1  ja  D2   –   läbimõõdu teise otspunkti
tragimise asendid) NB! Läbimõõdu kujutisi   D1Di    ei kuvata!

4)  T ↵
Specify point on  object  for first tangent of circle: < ↵
Specify point on object for second tangent of circle: < ↵
Specify  radius  of circle : < ↵
d (4 ja 5)
a  (1 ja 2)
c (2 ja 3)
2
4
1
5
3
b (3 ja 4)
R

Ringjoone  joonestamine  kahe puutuja ja raadiuse järgi ei ole  üheselt määratud, vaid seda
mõjutab valikupunktide asukoht (joonisel tähistatud nummerdatud ruudukesega). Nii
vasakpoolsel kui ka parempoolsel joonisel on võimalik veel mitu erineva asukohaga
ringjoont.


Ülesanne   II Tihend
33

            Kui aga etteantud tingimuste järgi ringjoont ei ole võimalik kujundada, nagu  näha
järgmisel joonisel  kus ringi raadius   r  on ilmselt liiga väike,  teatab  arvuti
Circle does not exist.

a
b
r
R

Ringjoone joonestamine kahe puutuja ja raadiuse järgi ei ole sageli võimalik –  variantide   a
ja  b  puhul on raadius  r  liiga väike,  saab kasutada suuremat raadiust  R (Mitu võimaliku
ringjoont saaks vasakpoolsel joonisel joonestada?)



Märkus.  Käsuga  CIRCLE  saab  joonestada  ainult  null-laiusega  ringjoont,  mida
käsuga PEDIT ei ole võimalik kujundada ringjaks liitjooneks, millele saaks siis anda joone
laiuse   (miks?  –  sest  teatavasti  on  ringi  kaar  alati  väiksem  kui  3600),  Suvalise  laiusega
ringjoone joonestamiseks on vaja arvuti "ära petta". Põhimõtteliselt on siin  mitmesugused
võimalused, millest toome mõned näited:

a)  Joonestatakse  käsuga  DONUT  (käsitleme  seda  koos  käsuga  PLINE)  vajaliku
raadiuse  ja    joone  laiusega  ringjoon.  Näiteks  on  vaja  ringjoont  laiusega  3  mm  ja
raadiusega 100 mm. Sellise rõnga siseläbimõõt on 197 mm ja välisläbimõõt 203 mm.
         b) Ringjoon jaotatakse käsuga BREAK kaheks osaks: lihtsaim on seda teha nii, et
tõmmatakse  läbi  ringjoone  abisirge    s,    mis  lõikab  ringjoont  punktides  1  ja  2.  Edasi
kasutatakse mõlemas punktis käsku BREAK / F (nii esimene kui ka teine punkt valitakse
samas punktis). Lõpuks muudetakse käsuga PEDIT / W joone laius. Põhimõtteliselt töötab
Ülesanne   II Tihend
34

selliselt   ka  käsk  DONUT,  mis  koostab  rõngeli  kahest  1800   suurusest   kaarest,  lähemalt
allpool.

c)  Seadistakse  põhimuutuja  PELLIPSE  =  1  (joonestatakse  liitjoone-tüüpi   ellips )
ning  käsuga  ELLIPSE    joonestatakse  võrdsete  pooltelgedega  ellips  (a  =  b).  Käsuga
PEDIT / W muudetakse joone laius.

d) ringjoon joonestatakse kihti, mille on antud teatud joonejämedus.

1
s
2
a
b


Ringjoone joonestamine laia joonega:
  a  –  ringjoone  joonestatakse  käsuga  DONUT  (nooltega  on  näidatud  DONUT-objekti
koostisse kuuluvate poolringide ühenduskohad, mida on vaja mõnikord arvestada, näiteks
käsu  STRETCH  kasutamisel);    b  –  ringjoon  jaotatakse  käsuga  BREAK  kaheks  kaareks,
mida  siis  töödeldakse  käsuga  PEDIT  /  W  (nullikesed  –  vaid  geomeetrilistel  jonistel
kasutatavad)



.

ID  Punkti asukoha KOORDINAATIDE määramine

Joonisel juba olemasoleva punkti  asukohta  saab määrata käsuga

Ülesanne   II Tihend
35


{valikuruuduke nihutada otsitava punktile  nii ligidale, et sinna ilmuks näiteks mingi
punkti  asukoha täppismääramise tähis – ruuduke, ringike, kolmnurk jne, ja klõpsata  ┐ või
↵


Uute  punktide  asukoha  võib  sisestada  „silma  järgi”  hiirega  –  viia  kursori   rist
vajalikku  kohta  ja  klõpsata.  See  moodus  on  võimalik  siiski  vaid  ligikaudsel  joonestamisel
XY-tasandil. Punkti asukoha täpsel sisestamisel on mitu võimalust.



NB!  Sellist punkti asukoha hiirega määramist ei saa  üldiselt kasutada

ruumilise  joonestamise  korral (saab küll, kuid  vaid siis kui kasutada  punkti

asukoha täppismääramist  käsu OSNAP alamprogrammidega)  ja  perspektiiv

kujutiste puhul on see lausa keelatud.


a) Esimeseks võimaluseks Tasandil joonestamisel – sisestada koordinaatide paar, seega
antakse kaugused nullpunkti suhtes ehk absoluutsetd koordinaadid. Esimene arv on X- ja
teine arv Y- koordinaat , näiteks
35, 58 ↵


b)  Teiseks  võimaluseks  on  sisestada  punkti  suhtelised  koordinaadid  eelmise  (punkti
asukoha suhtes. Selleks tuleb vastus anda kujul:
@ ∆X, ∆Y ↵

c) Kolmandaks  võib  punkti  sisestada  tema  polaarkoordinaatide  järgi,  mis  tähendab,  et
antakse punkti kaugus eelmisest punktist ja nurk mingi varem kokkulepitud suuna suhtes.
See suund   on  “vaikimisi”  määratud  punktist  rõhtsalt  paremale  suunduv  kiirega  (kiire
suund on küll muudetav ja seadistatav käsuga  UNITS,  kuid seda ei soovita esialgu teha):
@ r
