PREFACE


Combined with all the specialty and advantages of the  same  models from both  domestic  and  abroad , 1P52FMI is
one of the newly engines  developed  by our Co. It is characterized by  strong   power , low fuel-consumption and low
noise as well as  popular  and fashionable  shape .    An  engine  of 1P52FMI will be your  best  choice.

To  benefit  customers, we carefully compile the PARTS  CATALOGUE  FOR 1P52FMI ENGINE.     Users  can easily
grasp  characteristics  of 1P52FMI engine through the illustrations,  names , quantities, etc. in the catalogue.    Please
refer  to this book when you  order  the parts.    If any  difference  in the book from actual engine  status , please do as
per the  real .

The   copyright   of  this  catalogue  belongs  to  Lifan  Industry  Group  Co., Ltd.,  any  group  or   individual   is  forbidden  to
reprint or  copy  any item from it.    The catalogue is subject to  change  without  notice .

For undated reference the latest  edition  of the publication referred to applies.

                                                                                                                Lifan Industry  （Group）  Co., Ltd.
                                                                                                        Jan., 2008  First  Edition

Table of Content

E-1  Cylinder  Head  Cover     …..…………………………………………………………………..………………………… 1

E-2 Cylinder Head    ……..……………………………………………………………………………..…………………… 2

E-3  Crankshaft  & Valves    ….……………………………………………………………………………………………… 6

E-4 Timing  Chain  & Tensioner ......…………………………………………………………………..…………………… 7

E-5 Cylinder ……………………………………………………………………………………………………..…………… 9

E-6 Right Crankcase Cover  ……...……………………….………………………………………………………………10

E-7  Clutch       ....……………………………………………………………………………………………………………...12

E-8  Left  Crankcase Cover &  Magneto     .….………………………………………………………………….…………14

E-9 Crankcase & Oil  Pump     …..……………………………………………………………………………….…………16

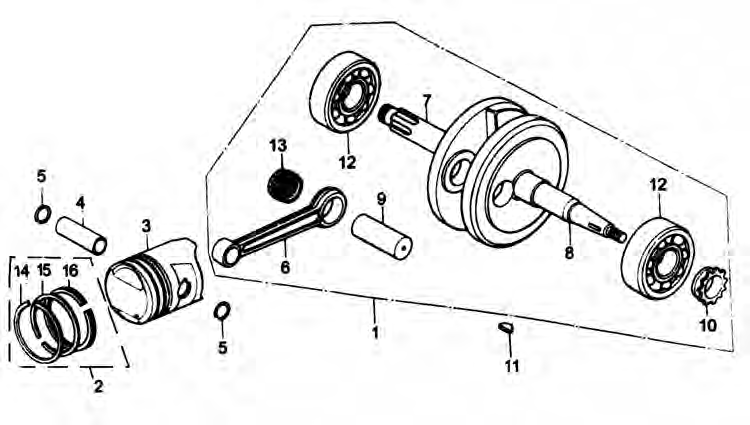

E-10 Crankcase &  Piston     ..………………………………………………………………………………………………18

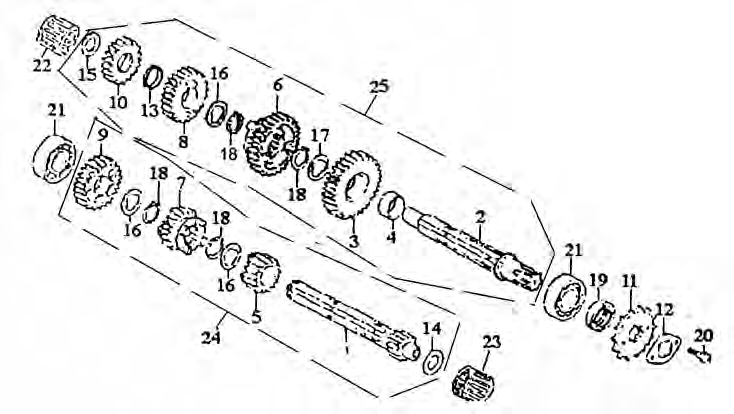

E-11 Transmission    …..……………………………………………………………………………………………………20

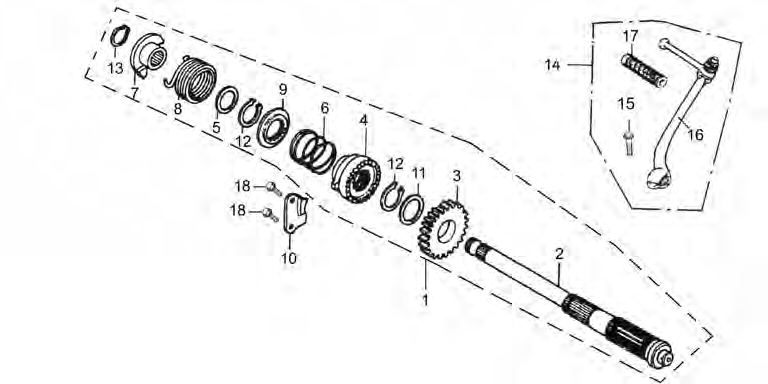

E-12 Start Device    …..….……………………………………………………………………………….………………… 22

E-13 Gearshift  Drum     ….…….………………………………………………………………………….…………………24

E-14 Carburetor    ……………………….………………………………………………………………………….……… 26

E-15 Electric  Elements  ...……………………………………………………………………………………….………… 27

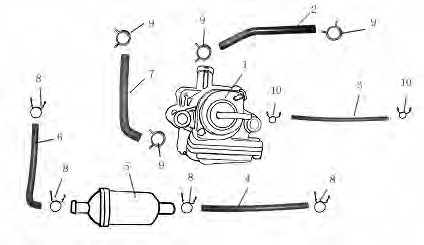

E-16 Second inlet system    ………………………………………………………………………………………….……28

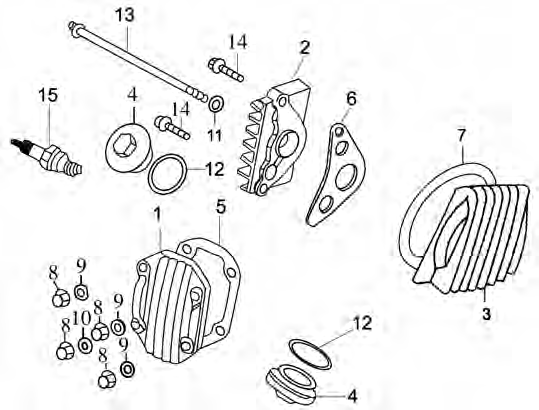

E-1
Cylinder Head Cover

S/N
Part  No.
Description
Quantity
Remark





1
12311/1P50FMG
Cover, cylinder head
1

2
12240/1P50FMG
Cover  comp ., cylinder head, RH
1
3
12242/1P50FMG-3
Cover, cylinder head, LH
1
4
12243/1P50FMG
Cover,  valve
2
5
12312/1P50FMG
Gasket, cylinder head cover
1
6
12244/1P50FMG
Gasket, cylinder head cover, RH
1
7
12245/1P50FMG
Gasket, cylinder head cover, LH
1
8
12313/1P50FMG
Nut, cap
4
9
12344/1P50FMG
Washer, cylinder bolt steel
3
10
12345 /1P50FMG
Washer, cylinder bolt copper
1
11
12248/1P50FMG
Washer, cylinder head cover, RH
1
12
12246/1P50FMG
O-ring, valve cover
2
13
GB/T 16674.1
Bolt M6×110
1
14
GB/T 16674.1
Bolt M6×20
2
15
34210/1P50FMG
Plug, spark (A7TC)
1
-- 1 --

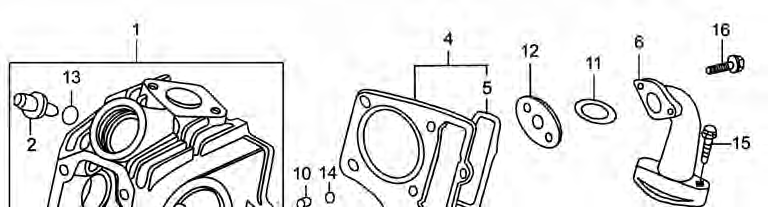

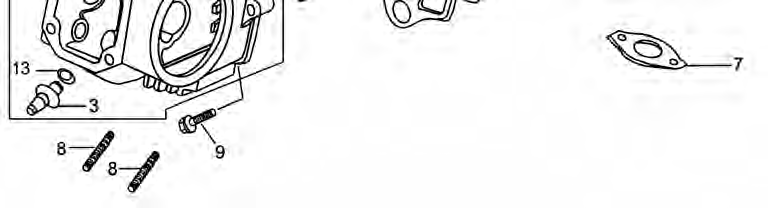

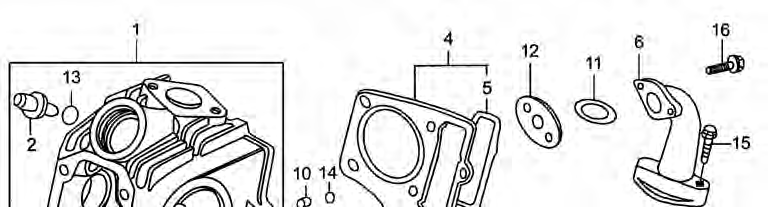

E-2
Cylinder Head

S/N
Part No.
Description
Quantity
Remark





1
12210
Head comp., cylinder
1

2
12214/1P50FMG
Guide , intake valve
1
3
12215 /1P50FMG
Guide,  Exhaust  Valve
1
4
12220
Gasket comp., cylinder head
1
5
12270
Gasket comp., chain  chamber
1
6
17311
Pipe , inlet
1
7
17332/1P50FMG
Gasket, inlet pipe
1
8
GB/T898
Bolt M6×32
2
9
GB/T29.2
Bolt M6×23
1
10
15441/1P50FMG
Bush , cylinder block oilφ8×9
1
11
17321/1P50FMG
O-Ring
1
12
17331/1P50FMG
Insulating Gasket, Inlet Pipe
1
13
12216/1P50FMG
O-Ring
2
14
15442/1P50FMG
Seal
1
15
GB/T5783
Bolt M6×28
2
-- 2 --
E-2
Cylinder Head

S/N
Part No.
Description
Quantity
Remark





16
GB/T5783
Bolt M6×22
2



-- 3--

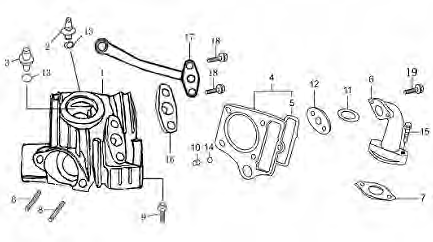

E-2
Cylinder Head（Secondary-air aeration condition）

S/N
Part No
Description
Quantity
Remark





1
12210
Head comp., cylinder
1

2
12214/1P50FMG
Guide, intake valve
1
3
12215/1P50FMG
Guide, exhaust valve
1
4
12220
Gasket comp., cylinder head
1
5
12270/1P50FMG
Gasket comp., chain chamber
1
6
17311/1P50FMG
Pipe, inlet
1
7
17332/1P50FMG
Gasket, inlet pipe
1
8
GB/T 898
Bolt M6×32
2
9
GB/T 29.2
Bolt M6×23
1
10
15441/1P50FMG
Bush, cylinder block oil
1
11
17321/1P50FMG
O-ring II, inlet pipe
1
12
17331/1P50FMG
Insulator, inlet pipe
1
13
12216/1P50FMG
O-ring, guide
2
14
15442/1P50FMG
Gasket, cylinder block rectangular
1
15
GB/T 5783
Bolt M6×28
2
-- 4 --
E-2
Cylinder Head（Secondary-air aeration condition）

S/N
Part No
Description
Quantity
Remark
16
20661/1P50FMG
Shim, check valve vent pipe
1

17
20650/1P50FMG
Pipe comp., check valve vent
1

18
GB/T 16674.1
Bolt M6×16
2
19
GB/T 16674.1
Bolt M6×22
2
-- 5 --

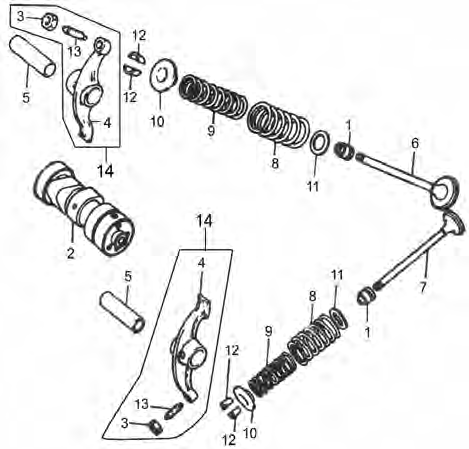

E-3
Camshaft  & Valves

S/N
Part No.
Description
Quantity
Remark





1
14730/1P50FMG
Seal, valve stem
2

2
14100/1P50FMG
Camshaft Assy
1
3
14416/1P50FMG
Stopper, auto-reducer
2
4
14411/1P50FMG
Rocker, valve
2
5
14413/1P50FMG
Shaft, rocker
2
6
14710/1P50FMG
Valve, intake
1
7
14720/1P50FMG
Valve, exhaust
1
8
14755/1P50FMG
Spring , valve  outer
2
9
14756/1P50FMG
Spring, valve inner
2
10
14751/1P50FMG
Retainer, valve spring
2
11
14753/1P50FMG
Seat , valve spring outer
2
12
14752/1P50FMG
Split  cone , valve
4
13
14415/1P50FMG
Screw , valve adjusting
2
14
14410/1P50FMG
Locknut, valve
2
Rocker comp.
-- 6--

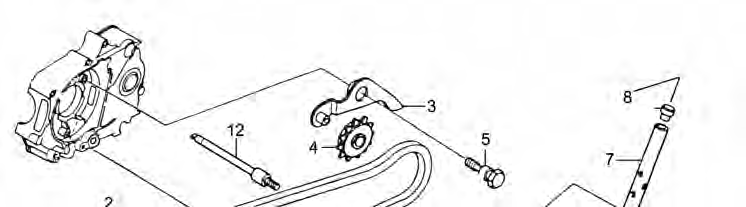

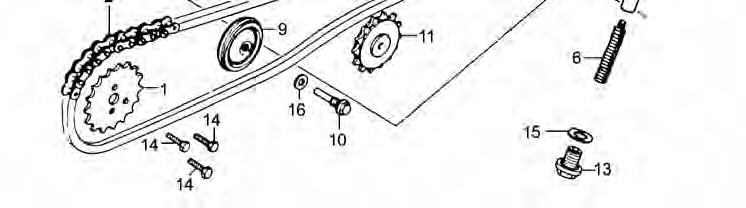

E-4
Timing Chain & Tensioner

S/N
Part No.
Description
Quantity
Remark




1
14321/1P50FMG
Sprocket , timing driven
1

2
14350/1P50FMG
Chain, timing
1
3
14670/1P50FMG
Arm comp., tensioning
1
4
14680/1P50FMG
Roller , tensioning
1
5
14661/1P50FMG
Screw, tensioning plate
1
6
14513/1P50FMG
Spring, tensioning rod
1
7
14530/1P50FMG
Rod comp., tensioning
1
8
14514/1P50FMG
Head, tensioning rod
1
9
14610/1P50FMG
Guide
1
10
14621/1P50FMG
Pin, guide
1
11
15210/1P50FMG
Sprocket comp., oil pump  drive
1
12
15222/1P50FMG
Shaft, oil pump sprocket
1
13
14518/1P50FMG
Plug, tensioner
1
14
GB/T 5783
Bolt M5×12
3
15
14519/1P50FMG
Seal, tensioner
1
-- 7--
E-4
Timing chain & Tensioner

S/N
Part No
Description
Quantity
Remark





16
14622/1P50FMG
Washer, guide
1




-- 8--

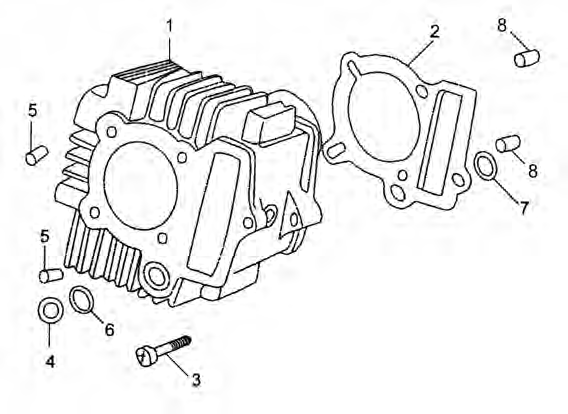

E-5
Cylinder


S/N
Part No.
Description
Quantity
Remark





1
12112
Block, cylinder
1

2
12121/1P50FMG
Gasket, cylinder block
1
3
GB/T 29.2
Bolt M6×23
1
4
12135/1P50FMG
Washer, cylinder block
1
5
12218/1P50FMG
Dowel pin, cylinder head
2
6
12133/1P50FMG
Gasket I, rectangular
1
7
12134/1P50FMG
Gasket II, rectangular
1
8
11318/1P50FMG
Dowel pin, crankcase cover, RH
2


--9 --

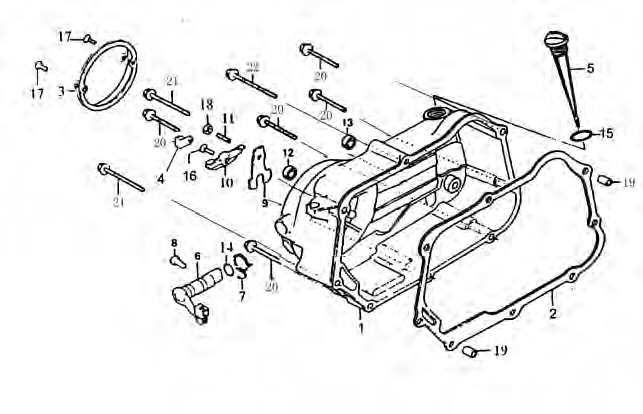

E-6
Right Crankcase Cover


S/N
Part No.
Description
Quantity
Remark





1
11310/1P50FMG
Cover comp., crankcase, RH
1

2
11319/1P50FMG
Gasket, crankcase cover, RH
1
3
11331/1P50FMG
Lid, small, RH
1
4
34931/1P50FMG
Clip ,  ignition  coil  wire
1
5
15611/1P50FMG
Dipstick, plasitc
1
6
22810/1P50FMG
Lever  comp., clutch
1
7
22821/1P50FMG
Spring, clutch lever
1
8
22825/1P50FMG
Pin, clutch lever
1
9
22826/1P50FMG
Detent, clutch
1
10
22827/1P50FMG
Plate, clutch lever  pressure
1
11
22851/1P50FMG
Screw, clutch adjusting
1
12
22830/1P50FMG
O-ring, clutch lever
1
13
27190/1P50FMG
Oil seal, starting shaft
1
14
22823/1P50FMG
O-ring, clutch lever
1
15
15612/1P50FMG
O-ring, dipstick
1

--10 --
E-6
Right Crankcase Cover


S/N
Part No.
Description
Quantity
Remark





16
GB/T 819.1
Screw M6×16
1

17
GB/T 69
Screw M5×12
2
18
GB/T 6170
Nut M6
1
19
11318/1P50FMG
Dowel pin, crankcase cover, RH
2
20
GB/T 16674.1
Bolt M6×40
5
21
GB/T 16674.1
Bolt M6×80
2
22
GB/T 16674.1
Bolt M6×65
1




-- 11 --

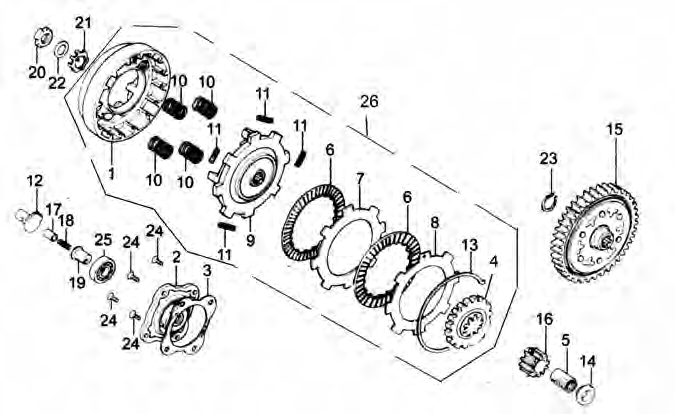

E-7
Clutch


S/N
Part No.
Description
Quantity
Remark





1
22114/1P50FMG
Cowl, clutch
1

2
22361/1P50FMG
Plate, clutch lifter
1
3
22362/1P50FMG
Gasket, clutch lifter plate
1
4
22322/1P50FMG
Sleeve, clutch drive  gear  outer
1
5
22622/1P50FMG
Bush,  primary  drive gear
1
6
22340/1P50FMG
Plate set, clutch
2
7
22331/1P50FMG
Disc  I, clutch  friction
1
8
22381/1P50FMG
Disc II, clutch friction
1
9
22111/1P50FMG
Disc, clutch
1
10
22371/1P50FMG
Spring, clutch
4
11
22375/1P50FMG
Spring, clutch damping
4
12
22860/1P50FMG
Pusher comp., clutch
1
13
22376/1P50FMG
Snap ring, clutch
1
14
22374/1P50FMG
Washer, clutch
1
15
22610/1P50FMG
Gear comp., primary driven
1

-- 12--
E-7
Clutch

S/N
Part No.
Description
Quantity
Remark





16
22621/1P50FMG
Gear, primary drive
1

17
15431/1P50FMG
Pipe, crankshaft
1
18
15432/1P50FMG
Spring, crankshaft spring
1
19
15433/1P50FMG
Bush, crankshaft oil
1
20
22631/1P50FMG
Locknut, primary drive gear
1
21
22632/1P50FMG
Washer, primary drive gear thrust
1
22
22633/1P50FMG
Washer, primary drive gear dish
1
23
22634/1P50FMG
Retainer, primary driven gear
1
24
GB/T 819.1
Screw    M5×12
4
25
GB/T 276
Bearing 6000
1
26
22100/1P50FMG
Main  body , clutch
1


--13 --

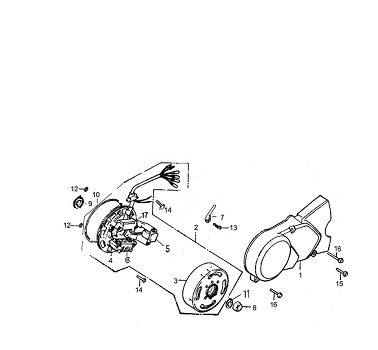

E-8
Left Crankcase Cover & Magneto

S/N
Part No.
Description
Quantity
Remark
1
11411 /1P50FMG
Cover, crankcase, LH
1


2
31100 /1P50FMG
Magneto Assy
1
3
31110/1P50FMG
Rotor comp., magneto
1
4
31210/1P50FMG
Stator  comp.,  magento
1
5
31280/1P50FMG
Coil, induction
1
6
31240/1P50FMG
Coil, illuminating
1
7
35721/1P50FMG
Plate, gear indicator pressure
1
8
31311/1P50FMG
Locknut, magneto
1
9
13190/1P50FMG
Oil seal, crankshaft, LH
1
10
31915/1P50FMG
O-ring I, magneto
1
11
31312/1P50FMG
Washer, magneto locknut
1
12
31916/1P50FMG
O-ring II, magneto
2
13
GB/T 818
Bolt M6×12
1
14
GB/T 70.1
Bolt M6×14
2
-- 14--
E-8
Left Crankcase Cover & Magneto

S/N
Part No.
Description
Quantity
Remark





15
GB/T 16674.1
Bolt M6×28
1

16
GB/T 16674.1
Bolt M6×35
2
17
31260/1P50FMG
Charge  Coil
1














-- 15--

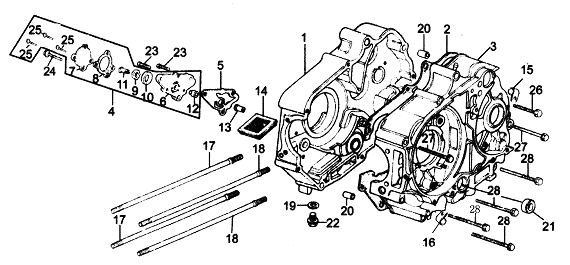

E-9
Crankcase & Oil Pump

S/N
Part No.
Description
Quantity
Remark





1
11110/1P50FMG
Crankcase comp., RH
1

2
11119/1P50FMG
Gasket,Crankcase
1
3
11210/1P50FMG
Crankcase comp., LH
1
4
15100/1P50FMG
Pump Assy, oil
1
5
15131/1P50FMG
Gasket, oil pump
1
6
15111/1P50FMG
Housing, oil pump
1
7
15112/1P50FMG
Cover, oil pump
1
8
15113/1P50FMG
Gasket, oil pump cover
1
9
15114/1P50FMG
Rotor, oil pump inner
1
10
15115/1P50FMG
Rotor, oil pump outer
1
11
15116/1P50FMG
Shaft, oil pump
1
12
15117/1P50FMG
Bush, oil pump shaft
1
13
15221/1P50FMG
Bush, oil pump sprocket
1
14
15450/1P50FMG
Gauze set
1
15
20154/1P50FMG
Clip II, crankcase exhaust pipe
1
-- 16 --
E-10  Crankcase & Oil Pump

S/N
Part No.
Description
Quantity
Remark





16
11217/1P50FMG
1

Clamp, engine wire
17
12342/1P50FMG
2
Bolt A, cylinder
18
12343/1P50FMG
2
Bolt B, cylinder
19
11213/1P50FMG
1
Washer, plug drain
20
11118/1P50FMG
2
Dowel pin, crankcase
21
24190/1P50FMG
1
Oil seal, gearshift shaft
22
11212/1P50FMG
1
Plug, crankcase drain
23
GB/T 818
2
Crown  Bolt M6×16
24
GB/T 818
1
Crown Bolt M6×22
25
GB/T 818
3
Crown Bolt M6×10
      26
GB/T 16674.1
1
Crown Bolt M6×50
27
GB/T 16674.1
2
Crown Bolt M6×60
28
GB/T 16674.1
4
Crown Bolt M6×65


-- 17 --
E-10  Crankshaft & Piston


S/N
Part No.
Description
Quantity
Remark





1
13100/1P50FMG
Crankshaft &  connecting  rod
1

2
13300
Ring set, piston
1
3
13211
Piston
1
4
13221
Pin, piston
1
5
13222/1P50FMG
Circlip, piston pin
2
6
13131/1P50FMG
Rod, connecting
1
7
13121/1P50FMG
Crank, RH
1
8
13111/1P50FMG
Crank, LH
1
9
13141/1P50FMG
Pin, crank
1
10
14311/1P50FMG
Sprocket, timing drive
1
11
13118/1P50FMG
Key, crahkshaft woodruff
1
12
GB/T 276
Bearing 6304
2
13
13150/1P50FMG
Bearing, connecting rod big end
1
14
13311
Ring I, piston
1
15
13312
Ring II, piston
1
-- 18 --
E-10  Crankshaft & Piston


S/N
Part No.
Description
Quantity
Remark





      16
13320
Oil Ring,3-piece
1





-- 19--
E-11  Transmission


S/N
Part No.
Description
Quantity
Remark





1
23611/1P50FMG
Mainshaft
1

2
23771/1P50FMG
Countershaft
1
3
23711/1P50FMG
Gear, countershaft 1st
1
4
23712/1P50FMG
Bush, countershaft 1st gear
1
5
23621/1P50FMG
Gear, mainshaft 2nd
1
6
23721/1P50FMG
Gear, countershaft 2nd
1
7
23631/1P50FMG
Gear, mainshaft 3rd
1
8
23731/1P50FMG
Gear, countershaft 3rd
1
9
23641/1P50FMG
Gear, mainshaft 4th
1
10
23741/1P50FMG
Gear, countershaft 4th
1
11
22711/1P50FMG
Sprocket, output
1
12
22712/1P50FMG
Plate, output sprocket fixing
1
13
23773/1P50FMG
Washer, countershaft
1
14
23674/1P50FMG
Washer, mainshaft
1
15
23774/1P50FMG
Washer II, countershaft
1
-- 20--
E-11  Transmission


S/N
Part No.
Description
Quantity
Remark





16
23675/1P50FMG
Washer, mainshaft spline
3

17
23775/1P50FMG
Washer, countershaft spline
1
18
23672/1P50FMG
Circlip, mainshaft
4
19
23790/1P50FMG
Oil seal, countershaft
1
20
GB/T 5783
Bolt M6×8
2
21
GB/T 276
Bearing 6203
2
22
23780/1P50FMG
Bearing, cuntershaft, RH
1
23
23680/1P50FMG
Bearing, mainshaft, LH
1
24
23600/1P50FMG
Bearing, mainshaft, LH
1
25
23700/1P50FMG
Countershaft comp.
1
-- 21--
E-12  Start Device


S/N
Part No.
Description
Quantity
Remark
1
27100/1P50FMG
Shaft Assy, starting
1
2
27111/1P50FMG
Shaft, starting
1
3
27151/1P50FMG
Gear, starting
1

4
27113/1P50FMG
Ratchet
1

5
27114/1P50FMG
Washer I, starting shaft
1

6
27115/1P50FMG
Spring, starting shaft
1

7
27117/1P50FMG
Seat, starting shaft spring
1

8
27118/1P50FMG
Sparing, starting  return
1

9
27121/1P50FMG
Seat, ratchet spring
1

10
27131/1P50FMG
Guide, ratchet
1

11
27141/1P50FMG
Washer II, starting shaft
1

12
27142/1P50FMG
Snap ring, starting shaft
2

13
22634/1P50FMG
Retainer, primary driven gear
1

14
27700/1P50FMG
Kick- starter  Assy
1
15
GB/T 5783
Bolt M6×20
1
-- 22--
E-12  Start Device


S/N
Part No.
Description
Quantity
Remark
16
27710/1P50FMG
Rod comp., starter
1
17
27713/1P50FMG
Boot , starting  foot  bar
1
18
GB/T 5783
Bolt M6×20
2

















































-- 23--

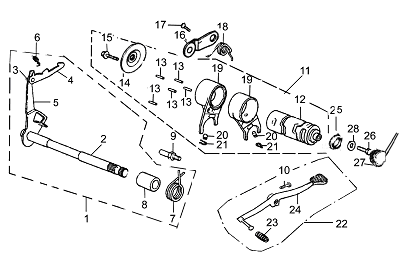

E-13  Gearshift Drum

S/N
Part No.
Description
Quantity
Remark
1
24100/1P50FMG
Shaft Assy, gearshift
1
2
24111/1P50FMG
Shaft, gearshift
1
3
24114/1P50FMG
Pin, shifter
1
4
24115/1P50FMG
Shifter, primary
1
5
24121/1P50FMG
Shifter, gearshift
1
6
24122/1P50FMG
Spring, shifter
1
7
24123/1P50FMG
Spring, gearshift shaft
1
8
24125/1P50FMG
Sleeve, gearshift shaft
1

9
24131/1P50FMG
Screw,  back  spring set
1
10
GB/T 5783
Bolt M6×30
1
11
24200/1P50FMG
Drum Assy, gearshift
1
12
24211/1P50FMG
Drum, gearshift
1
13
24212/1P50FMG
Pin, gear indicating
5
14
24213/1P50FMG
Plate, gear indicating pin
1
15
GB/T 819.1
Bolt M6×12
1
-- 24--
E-13  Gearshift Drum

S/N
Part No.
Description
Quantity
Remark

16
24310/1P50FMG
Plate comp., gear  setting
1
17
24321/1P50FMG
Pin, gear setting plate
1
18
24323/1P50FMG
Torsion spring, setting plate
1
19
24411/1P50FMG
Fork
2
20
24414/1P50FMG
Pin, striking
2
21
24415/1P50FMG
Clip
2
22
24700/1P50FMG
Rod Assy, gearshift
1

23
24711/1P50FMG
Boot, gearshift rod
1
24
24720/1P50FMG
Rod weldment, gearshift
1
25
35760/1P50FMG
Point comp., gear indicator contact
1
26
GB/T 70.1
Screw M6×12
1
27
35730/1P50FMG
Wire comp., gear
1
28
GB/T 859
Washer, gearshift cam


--25--

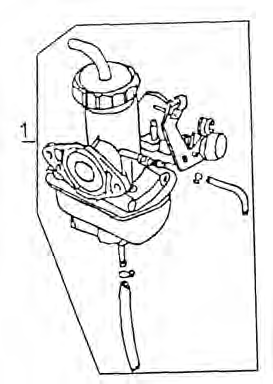

E-14  Carburetor


S/N
Part No.
Description
Quantity
Remark





1
16100/1P50FMG
Carburetor Assy.
1

-- 26--

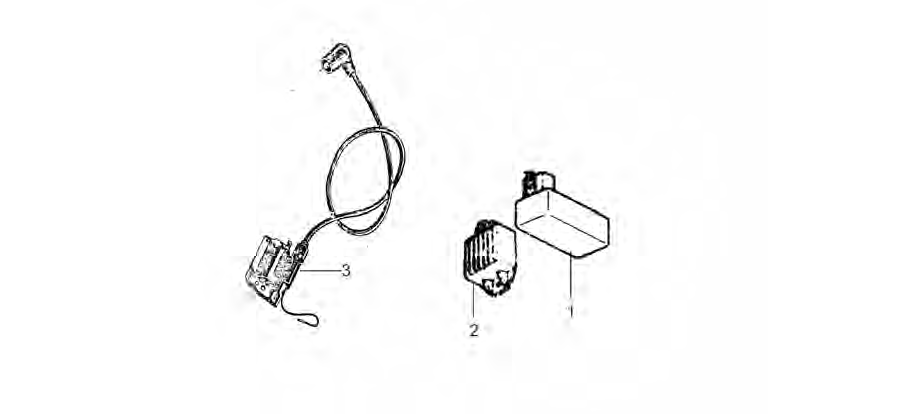

E-15  Electric Elements

S/N
Part No.
Description
Quantity
Remark





1
34400/1P50FMG
Controller, ignition
1

2
31600/1P50FMG
Regulator,  voltage
1
3
34500/1P50FMG
Coil, ignition
1




-- 27 --
E-16  Second inlet system

S/N
Part No.
Description
Quantity
Remark





1
20540
Valve comp., secondary air aeration
1

2
20542
Pipe, secondary air aeration valve  outlet
1
3
20594
Pipe, air injection valve vacuum
1
4
20159
Pipe II, crankcase exhaust
1
5
20210
Separator, fuel/ vapor
1
6
20152
Pipe I, crankcase exhaust
1
7
20541
Pipe, secondary air aeration valve inlet
1
8
20153
Clip I, crankcase exhaust pipe
4
9
20545
Clamp, secondary air aeration valve
4
10
20154
Clip II, crankcase exhaust pipe
2
-- 28--

Document Outline

• cover.pdf
• 1P52FMI.pdf
  • 1P52FMI.pdf
  • bottom
