Tehnomaterjalid-Eksam (0)

Tallinna Ülikool - Materjaliteadus - Materjaliõpetus

1 Hindamata

Materjalide kasutamine inimajaloo vältel, selle muutumise põhjused.-

10000BC kasutati eelkõige klaasi,keraamikat ning puitu,nahka. Esmene metall oli kuld . See on pehme ja hea töödelda,samuti leidus seda looduses.Edasi suurenes ka hõbeda,pronksi ja raua kasutus. Metallide kasutamine on järjest suurema protsendi võtnud ning selle hiigelaeg oli 1940-1980, sellel ajal kastuati keraamikat ja plaste väga vähe. Alates 20.sajandi teisest poolest hakkas vähenema metalli kasutus ja väheneb tänapäevalgi. Metalle asendavad aina rohkem erinevad plastid ,komposiitmaterjalid ja keraamilised .

Metallide aatom - ja kristallehitus.

Metalli aatomi ehitus- Metalli aatomid paiknevad kindla seaduspärasuse kohaselt, moodustades korrapärase kristallivõre

Kristallivõred - Metallide kristallivõred on kuubi ja prisma kujulised, millede tippudes ja tahkude tsentrites paiknevad aatomid. Neid iseloomustab erinev aatomite arv võres ja võre serva pikkus ehk aatomite vaheline kaugus. Neid nimetataks kuubilised tahkkeskendatud, ruumkeskendatud ja hekskonaalsed kristallivõred erineva serva pikkuse ja aatomite arvuga.

Allotroopia- sama keemiline element esineb mitme erineva lihtainena. Allotroobid erinevad üksteisest struktuuri ja omaduste poolest.

Polümorfism- metalli või mittemetalli erinevate kristallivõrede esinemine.

Isomorfism - erinevate metallide kristallivõrede samakujulisus . Isomorfsete ainete kristallivõredel on ligilähedased võreperioodid, aatomi raadiused.

Metallide ja sulamite füüsikalised omadused.

Tihedus- on homogeense aine mass ruumalaühiku kohta.Pulbriliste materjalide korral eristatakse puistetihedus ja rappetihedus.Eristatakse kergmetalle,kesk ja raskmetalle.

Sulamistemperatuur - on temp,mil materjal läheb üle tardunud olekust vedelasse.On kergsulavad, kesksulavad, rasksulavad .

Kõvadus - materjali võime vastu panna kohalikule plastsele deformatsioonile,kui tema pinda tungib suurema kõvadusega keha.Määratakse otsaku toime järgi materjali pinnasse.OILemas erinevad meetodid:Brinelli, Rockwelli (HR=N-h/S),Vickersi.

Elastsus - normaalelastsusmoodul E, kuju- ehk nihkeelastsusmoodul G, maht- ehk ruumelastsusmoodul K, Poissoni tegur μ

Metallide ja sulamite mehaanilised omadused.

Staatilisel kormamisel määratavad omadused:

Tõmbeteim- Staatilised tõmbeteimiga määratakse metallide korral järgmised tugevusomadused: - voolavuspiir - tõmbetugevus

Surveteim- Surveteimiga määratakse metallide korral samad tugevusomadused, mis tõmbeteimigagi: - voolavuspiir - survetugevus

Dünaamilisel koormamisel määratavad omadused:

Löökpaindeteim - Charpy löökpaindeteim on materjali sitkuse määramise põhimooduseid. Selle järgi hinnatakse, kas materjalil on kalduvus haprale purunemisele. Löökpaindeteim seisneb sisselõikega teimiku purustamises pendellöömikuga ja purustustöö määramises.

Tsüklilisel koormamisel määratavad omadused:

Väsimusteim - Metallide väsimusteimid on regelementeeritud: ●tõmbe-surve, painde ja väände korral ●pingetsüklite ja deformatsioonide korral ●pingekontsentraatorite puudumise ja olemasolu korral ●kõrge- ja madalatsüklilise väsimuse korral

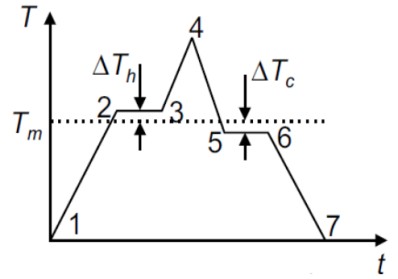

Puhta metalli kuumutus- ja jahutuskõver- 1...2- tardmetalli kuumenemine 2...3- sulamine püsival temperatuuril 3...4- vedela metalli kuumenemine 4...5- vedela metalli jahtumine 5...6- kristalliseerumine püsival temperatuuril (põhjuseks kristalliseerumissoojuse eraldumine) 6...7- tardunud metalli jahtumine

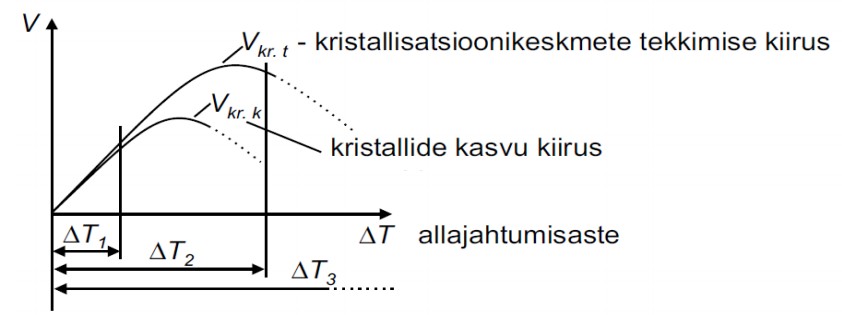

Peeneteralise struktuuri saamine - ΔT2 - suur allajahutusaste --> väike Vkr,k, suur Vkr,t Tulemus: peeneteraline struktuur
jämedateralise struktuuri saamine - ΔT1 - väike allajahutusaste --> suur Vkr,k , väike Vkr,t Tulemus: jämedateraline struktuur
Amorfse struktuuriga metallisulamid - ΔT3- ülisuur allajahutusaste Tulemus: amorfne (mittekristalliline struktuur)

Sulamite struktuur: mehaaniline segu ( eutektikum , eutektoid )- Eutektikum- mehaaniline segu, mille terades on vaheldumisi ühel ajal eraldunud tardfaasid. Eutektikum tekib vedelast lahusest kristalliseerumise tulemusena. — Eutektoid- mehaaniline segu, mille terades on vaheldusmisi ühel ajal eraldunud tardfaasid. Eutektoid tekib tardlahuse ümberkristalliseerumise või lagunemise tulemusena.
tardlahus (asendus- ja sisendustüüpi), Asendustardlahus - lahustuva komponendi aatomid asendavad osa lahustujakomponendi aatomeid. Sisendustardlahus - lahustuva komponendi aatomid paigutuvad eelkõige lahustujakomponendi kristallivõre suurematesse tühikutesse ehk pooridesse. Näiteks kristallivõre K12 korral kuubi keskele .
keemiline ühend- Keemilised ühendid erinevad tardlahusest selle poolest, et nendel on komponentide kristallivõredest erinev kristallivõre.

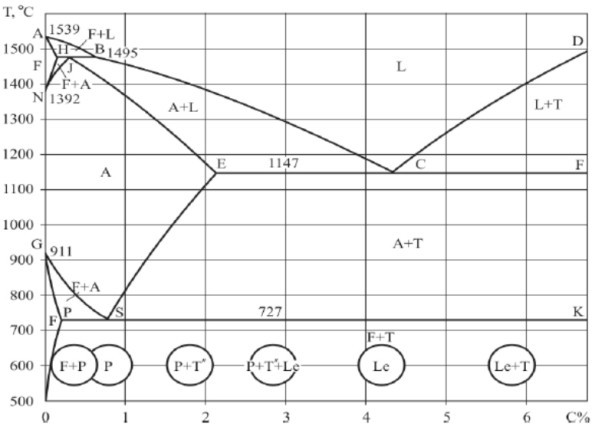

Fe-Fe3 C faasidiagramm .
Faasid rauasüsinikusulamites: Nende olemus ja omadused
Ferriit - α- rauas väga väike: temperatuuril 727 °C 0,02%, toatemperatuuril 0,01%. δ-ferriidi puhul on maksimaalne süsiniku lahustuvus 0,1%. Ferriiti iseloomustab: — ruumkesendatud kuupvõre (K8) — väike tugevus ja kõvadus — suur plastsus
Tsementiit - Keemiline ühend Fe3C 6,67% C Iseloomulik suur kõvadus (820 HB), - habras .
Austeniit - Süsiniku tardlahus max 2,14% C γ-rauas. Kõvadus suurem kui ferriidil — Sitke ja hästi deforeeritav nii kuumalt kui külmalt — Mittemagnetiline
Struktuurivormid rauasüsinikusulamites: Nende olemus ja omadused
Ledeburiit - eutektne segu C-sisaldusega 4,3%, mis tekib vedelfaasi kristalliseerumisel temperatuuril 1147 °C. Eutektikum koosneb kuni temperatuurini 727 °C austeniidi ja tsementiidi segust , alla selle ferriidist ja tsementiidist. kõva ja habras — teda sisaldavad sulamid pole survetöödeldavad
Perliit - on ferriidi ja tsementiidi eutektoidsegu süsinikusisaldusega 0,8%. Perliit esineb neis rauasüsinikusulamites, milles on C>0,02%. Perliit tekib austeniidi (süsinikusisaldusega 0,8%) lagunemisel temperatuuril 727 °C . sitke (ferriiti rohkem kui tsementiiti) - survetöödeldav - kõvem kui ferriit

Terased: Terase tavalisandid- räni (Si) ja mangaan (Mn)
Juhulisandid - lämmastik (N), hapnik (O), vesinik (H)
Põhilised legeerivad elemendid - Cr, Ni, W, V, Mo, Co
Süsiniku mõju terase mehaanilistele omadustele – Tõstab tugevust, kõvadust, vähendab plastsust ja sitkust.
Teraste tähistamine ja kasutamine - Margitähistussüsteem põhineb teraste keemilise koostise, kasutusalade ja mehaaniliste ning füüsikaliste omaduste iseloomustamises. Lähtudes tähistuse eesmärgist, liigitatakse margitähised 2 põhilisse gruppi: I- terased, mille tähistus põhineb nende kasutusel ja mehaanilistel või füüsikalistel omadustel II- terased, mille tähistus põhineb nende keemilisel koostisel

Malmid : Malmide struktuur - Suure süsinikusisalduse tõttu on malmi struktuuris kõva ja habras eutektikum ledeburiit või süsinik grafiidina. Nii ledeburiit kui ka grafiit teevad malmi hapraks, mistõttu ei saa ühtki malmiliiki survetöödelda – sepistada, valtsida
Omadused - malmil on hea vedelvoolavus, väike kahanemine, vähene külgepõlemine.
Kasutamine - valtsid, vagunirattad, hammasrattad , mootoriplokke,

Alumiinium ja tema sulamid. Liigitus - a) tiheduse järgi: - kergmetallid ja –sulamid ρ 10000 kg/m3 (Pb, Ag, Au, Ta, W, Mo)
b) sulamistemperatuuri järgi: - kergsulavad Ts 1539 °C (Al, Mg, Mn, Cu, Ni, Co, Ag, Au) - rasksulavad Ts > Ts Fe = 1539 °C
c) muudest omadustest lähtudes: - väärismetallid (Pt, Pd, Ag, Au) - haruldased metallid (Li, Be, Ga) - leelismetallid (Li, Na, K)
d) toodete valmistamisviisi järgi ( liigituse alus – faasidiagramm (FD) ): - deformeeritavad ehk survetöödeldavad (wrought alloys) - valusulamid ( cast alloys)
e) termotöötluse järgi (TT võimalikkus eeldab lahustuvuse muutust või faasimuutust tardolekus): TT: lõõmutamine , karastamine , vanandamine
Kasutamine - toiduainetööstuses foolium , nõud toidu pakendamiseks, keemiatööstus , lauahõbe
Al-sulamite tähistamine - 1) margitähis (see määrab keemilise koostise) EN AW-... deformeeritavate sulamite korral EN AC-... valusulamite korral
2) tunnusnumber (materjali margi numbertähis) Deformeeritavad sulamid
Al-sulamite termotöötlus:
Lõõmutamine – homogeniseeriv: Lõõmutatakse temperatuuril 450...520 °C kestusega 4...40 h, jahutatakse õhu käes või koos ahjuga. Rekrisalliseeriv lõõmutamine viiakse läbi temperatuuridel 350...500 °C kestusega 0,5...2 h kalestamise kõrvaldamise ja tera peenendamise eesmärgil.
Karastamine - 1) kuumutamises temperatuurini, mis sulami intermetalsed ühendid lahustuvad alumiiniumis kas täielikult või osaliselt, 2) selle temperatuuri seisutamises ja 3) seejärel kiires jahutamises üleküllastunud tard - lahuse saamiseks. Jahutamine toimub vees.
Vanandamine - 1) loomulikul (20 °C) ja madalatemperatuursel kunstlikul vanandamisel (kuni 100...150 °C) toimub vase aatomite ümberpaigutus tardlahuse kristallivõres ja vaserikaste alade teke (sellest tulenevalt kasvab kõvadus ja tugevus) 2) kuumutamisel temperatuuridel 200...250 °C tekib stabiilne ühend CuAl2 .

Muud mitteraudmetallid: Cu - Vase headeks omadusteks on plastilisus, hea elektri- ja soojusjuhtivus ja vastupidavus korrosioonile. Puhast vaske kasutatakse: -elektrotehnikas mähised , juhtmed. Sulamid: Cu-Zn-sulamid ehk messing . Zn lisamine suurendab sulami tugevust. Poldid, mutrid , torud, puhkpillid . Cu-Sn- Sn-sisaldus 5...25% (suurem sisaldus muudab sulami liialt hapraks). 7%. Need sulamid on plastsed , hästi survetöödeldavad, kuid kiirelt kalestuvad→ kasutatakse vedrude, müntide, ornametnaalse pronkspleki valmistamisel
Cu-Al- jt sulamid ehk pronksid . hea külgsurvetöödeldavusega, korrosioonikindel. Sõukruvid, punksid, juhtpinnad
Ni - suurepärase korrosioonikindlusega alustes , hapetes. Seetõttu kasutatakse teda keemiatööstuse seadmetes ja toiduainetööstuses. Sulamid: Ni Cl- hea tugevus, sitkus, Torud, lehed, plaadid
Ti – korrosioonikindlusega, tugev, kõva. Sulamid: Al, Cr, V, Mo ja Mn
Mg – tugev, Korrosioonikindel, Sulamid:

Plastide liigitus: temperaturile reageerimise järgi - Termoplastid (thermoplastics)- on polümeerid , mis koosnevad lineaarsest või hargnenud ahelast , mille vahel ei ole keemilisi sidemeid , kuid on füüsikalised sidemed. Muutuvad kuumutamisel voolavaks, jahtudes aga taastavad esialgsed omadused.
Kasutusvaldkonna järgi - HDPE - kõrgtihe polüetüleen LDPE - madaltihe polüetüleen LLDPE - lineaarne madaltihe polüetüleen UHMWPE - ülikõrge molekulmassiga polüetüleen
Termoplastid: nende omadused, kasutus.
PE - Valdavalt lineaarne polümeer Madalatel temperatuuridel hea löögisitkus Omab suurepärast keemilist vastupanu On tundlik UV-kiirgusele. Mitmesugused survevalutooted (rohkem HDPE, kui tugevus on oluline).Torud, kaabliisolatsioonid, lehtmaterjalid ekstrusioonil. Pudelid ja mahutid ekstrusioon-puhumisvormimisel (rohkem HDPE). Kiled puhumisvormimisel
PP on suurema tugevusega ja kõvadusega kui HDPE PP tihedus on võrreldav LDPE-ga Hea keemiline vastupanu Kõrge väsimustugevus Eripäraks on väga hea korduvpainutustugevus Madalatel temperatuuridel muutub hapraks Väga tundlik UV-kiirguse suhtes. autoosad , lauad, toolid , kohvrid, akukorpused, konteinerid, majapidamistarbed, steriliseeritav meditsiiniaparatuur, hingedega tooted jm. Kiled puhumisekstrusioonil
PVC - PVC on raske, jäik ja habras. Aknad, torud. Seinaplaadid jne
PS - rabe , klaasjas ja läbipaistev polümeer. Lahustuv süsivesinikes ja õlides. Head elektriisolatsiooniomadused. Pastapliiatsid, söömistarvikud. jne
PTFE - Ei lahustu, keemiline vastupidavus erakordne Suurepärane kuumus- ja ilmastikukindlus Tihendid , hermeetikud, traadi- ja kaabliisolatsioon
PMMA - kõva, jäik ja kõrge löögisitkusega Ta on väga läbipaistev. Reklaamitahvlid, teemärgid, valgustid, lennukiaknad, autotuled, tuuleklaasid, kabiinid, kuplid
PET- sitke ja tugev Hea steriliseerida ja korduvkasutada. Tekstiilkiud , kiled- isolatsioonikiled

Komposiitmatejalide liigitus maatriksi koostise ja armeerivate elementide kuju järgi:
Maatriksi koostise järgi eristatakse: - metallmaatriksiga ( MMKM ) - plastmaatriksiga (PMKM) - keraamilise maatriksiga (KMKM) - süsinikmaatriksiga (SMKM)
Armeerivate elementide kuju järgi liigitatakse: - pulbrilise armatuuriga - diskreetse või pideva kiudarmatuuriga - kihtstruktuuriga

Tehnokeraamika liigitus koostise, kasutusvaldkonna järgi:
—ehituskeraamika: tellised , katusekivid
—tarbekeraamika: sanitaartehnika, portselan - ja fajansstooted
—klaas ja klaaskeraamika: klaastooted , kuumutus- ja optikaseadmed
—tehnokeraamika: tänapäevased tööriista- ja eriomadustega konstruktsioonimaterjalid
Tehnokeraamika üldised eelised ja puudused:
Tehnokeraamika üldised eelised: —suur kuumus- ja termopüsivus (keemilise koostise stabiilsus) —korrosioonikindlus —suur kõvadus ja kulumiskindlus —väike tihedus
Tehnokeraamika üldised puudused: —väike painde- ja tõmbetugevus (300...500 MPa) —suur haprus —omaduste suur hajuvus —halb töödeldavus —kõrge hind

Metallide, plastide ja tehnokeraamika omaduste võrdlus:
Keraamika ja metallide tihedus jääb 2...17 kg/m^3*10^-3. Plastil
Sulamis temp: Metallil madal> kõrge. Keraamikal- Kõrge. Plastil madal.
Keraamika on kõige kõvem, halvastitöödeldab,

.DOCX Laadi alla originaalfail 5 lk · .docx · 17 allalaadimist

50 punkti Autor soovib selle materjali allalaadimise eest saada 50 punkti.

~ 5 lehte Lehekülgede arv dokumendis

2016-12-07 Kuupäev, millal dokument üles laeti

17 laadimist Kokku alla laetud

0 arvamust Teiste kasutajate poolt lisatud kommentaarid

mart5667 Õppematerjali autor

15 küsimust
Metallid
Plastid

metall tera sulamid kristallivõre kõvadus tardlahus kristallivõred tehnokeraamika aatomid polüetüleen tähistus kristallivõrede määratavad

Sarnased õppematerjalid

docx

TEHNOMATERJALIDE EKSAM

Tehnomaterjalid 1. Materjalide kasutamine inimajaloo vältel, selle muutumise põhjused. 10000a eKr oli põhilisteks materjalideks kuld, puit ja kivi. 5 sajandi pärast võeti kasutusele vask ning peale seda ka tina ning nende sulatamisel saadi pronks. Sellel sajandil avastati ka klaas ning telliskivid. 1. sajandi alguses avastati raud, paber ning tsement.10 sajandit elati selle teadmisega, kuid siis hakati uusi asju proovima ning avastati ka tulekindlad materjalid. 20.ndal sajandil hakkas tehnika arenema ning tuli palju uut, avastati teras, alumiinium, magneesium, komposiitmaterjalid. 2. Metallide aatom- ja kristallehitus. K8 – ruum kesendatud kuupvõre, nt Fe, C-teras, W, Cr K12- Tahkkesendatud kuupvõre, nt Al, Ni, Cu, Pb, Au, Ag, Pt H12- Kompaktne heksagonaalvõre, nt Zn, Mg, Ti, Co, Be Metalli aatomi ehitus.- Metallilistel elementidel on reeglina välises kihis vähe elektrone (1-3) ja neid hoitakse võrd

tehnomaterjalid

docx

Tehnomaterjalide stenogramm

Tallinna Tehnikaülikool 2014/2015 õ.a Materjalitehnika instituut Materjaliõpetuse õppetool Stenogramm aines tehnomaterjalid Üliõpilane: Üliõpilaskood: Rühm: Materjalide füüsikalised ja mehaanilised omadused Metallide ja sulamite liigitus tiheduse järgi:  ρ< 5000 kg/m3 – kergmetallid ja –sulamid;  5000 < ρ < 10000 kg/m3 - keskmetallid ja –sulamid;  ρ > 10000 kg/m3 - raskmetallid ja -sulamid. Metallide ja sulamite liigitus sulamistemperatuuri järgi:  kergsulavad metallid ja sulamid - TS ≤327°C (Pb sulamistemperatuur) - Pb, Sn, Sb;  kesksulavad metallid ja sulamid - TS =327-1539°C - Mn, Cu, Ni, Ag jt;  rasksulavad metallid ja sulamid - TS >1539°C (Fe sulamistemperatuur) – Ti, Cr, V, Mo, W. Plastsusnäitajad Plastsus on materjali võime purunemata muuta talle rake

tehnomaterjalid

pdf

Tehnomaterjali kontrolltöö kordamisküsimused

1. Materjalide kasutamine inimajaloo vältel, selle muutumise põhjused. 10000a eKr oli põhilisteks materjalideks kuld, puit ja kivi. 5 sajandi pärast võeti kasutusele vask ning peale seda ka tina ning nende sulatamisel saadi pronks. Sellel sajandil avastati ka klaas ning telliskivid. 1. sajandi alguses avastati raud, paber ning tsement.10 sajandit elati selle teadmisega, kuid siis hakati uusi asju proovima ning avastati ka tulekindlad materjalid. 20.ndal sajandil hakkas tehnika arenema ning tuli palju uut, avastati teras, alumiinium, magneesium, komposiitmaterjalid. 2. Metallide aatom- ja kristallehitus. Metalli aatomi ehitus. Kristallivõred. Allotroopia, polümorfism, isomorfism. Kristallvõred:primitiivsed(aatom asub võreelemendi sõlmpunktis),ruumkeskend(K8), tahkkesendatud(K12), põhitahkkesendatud.Allotroopia on nähtus, mis seisneb selles, et sama keemiline element võib esineda mitme erineva lihtainena. Neid elemendi erinevaid vorme nimetat

tehnomaterjalid

docx

Stenogramm eksamiks kokkuvõttev konspekt

1. Materjalide füüsikalised ja mehaanilised omadused Materjalide liigitus tiheduse ning sulamistemperatuuri järgi: Tihedus: kg/m3 – kergmetallid ja -sulamid 5000 <  < 10000 kg/m3 - keskmetallid ja –sulamid > 10000 kg/m3 - raskmetallid ja -sulamid Sulamistemp: ≤ 327 °C - kergsulavad metallid ja sulamid, näiteks Pb, Sn 327-1539 °C - kesksulavad metallid ja sulamid, näiteks Mn, Cu, Ni >1539 °C - rasksulavad metallid ja sulamid, näiteks Fe, Ti, Cr Tõmbekatsel määratavad tugevus- ja plastsusnäitajad , jäikusnäitaja, nende ühikud ning kasutamine. Tõmbekatsel saame määrata nii tugevus kui ka platsusnäitajaid, tugevusnäitajateks on: Tõmbetugevus Rm – maksimaaljõule Fm vastav pinge, valemiga Rm = Fm / S0, ühikuga N/mm2. Tõmbetugevust ehk tugevuspiiri kasutatakse näiteks staatilistel koormustel habraste materjalide ohtlike pingete kirjeldamiseks. Voolavuspiir ReH – ülemine voolavuspiir. See on ping

Tehnomaterjalid

doc

Materjalitehnika konspekt

1. Metallide omadused ja katsetamine 1.1 . Millised mehaanilised omadused määratakse t6mbeteimiga? Tugevus (Voolavuspiir ja tõmbetugevuspiir), plastsus 1.2. Loetlege materjali tugevus- ja plastsusnäitajad. Tugevus: tõmbetugevus, survetugevus, voolavuspiir survel/tõmbel jne (konstruktsioonitugevus, väsimustugevus, roometugevus) Plastsus: katkevenivus, katkeahenemine jne 1.3. Millised on materjalide põhilised k6vaduse määramise meetodid? Brinelli (HBW), Rockwelli (HR), Vickersi (HV), Barcoli (komposiitidele) meetodid. 1.4. Millised on materjali sitkusnäitajad? Purustustöö KU või KV (määratakse löökteimil), purunemissitkus (eriteim) 2. Metallide struktuur 2.1. Loetlege metallide põhilised kristalliv6red : Ruumkesendatud kuupvõre K8, tahkkesendatud kuupvõre K12, kompaktne heksagonaalvõre H12 ' 2.2. Millised on raua kristalliv6red, nende eksisteer

Materjalitehnika

pdf

Metallide Tehnoloogia 1 Referaat

TTÜ EESTI MEREAKADEEMIA Üld- ja alusõppe keskus MATERJALIÕPETUS Referaat õppeaines Metallide tehnoloogia, materjalid I Kadett: Andrei Lichman Õppejõud: Paul Treier Rühm: MM42 Tallinn 2015 SISUKORD 1. Metallide kristalliline struktuur ............................................................................. 3 2. Kristallvõre tüübid ....................................................................................................... 3 3. Kristalliseerumine ....................................................................................................... 4 4. Materjalide füüsikalised, tehnoloogilised ja mehaanilised omadused ...... 5 4.1. Materjalide füüsikalised omadused ............................................................................ 5 4.2. Materjalide tehnoloogil

Metalliõpetus

docx

Tehnomaterjalide eksami materjal

Tehnomaterjali eksami materjal 1.Metallide põhilised kristallvõred (tähised, koordinatsiooni arv, baas) Tähis tähisega tähistatakse metalli kristallivõret, nätikes K6, K8, H6 ja H12 on ka T4 ja T8. Koordinatsiooniarv on võreelemendis antud aatomile lähimal ja võrdsel kaugusel olevate aatomite arv (koordinatsiooniarv on aluseks ka kristallvõrede tähistamisel: nii tähistatakse lihtsat kuupvõre kordinatsiooniarvuga 6 tähisega K6; ruumkesendatud kuupvõret K8, tahkkesendatud kupvõret K12; lihtsat heksagonaalvõret H6, kompaktset heksagonaalvõret H12; lihtsat tetragonaalvõret T4, ruumkesendatud tetragonaalvõret T8). Baas on aatomite arv, mis tuleb võreelemnedi kohta. Kuupvõre korral kuulub tipus olev aatom 1/8-ga võreelemendile, serval 1/4-ga, aatom tahul 1/2-ga ja aatom võre sees tervenisti võreelemendile, heksagonaalvõre korral kuulub tippus olev aatom 1/6-ga võreelemendile jne. a)Ruumkesendatud kuupvõre Tähis K8; Koordinatsiooni arv 8

Tehnomaterjalid

docx

Metallide tehnoloogia kontrolltöö kordamiseks

1 Kristallivõre tüübid primitiivsed e. lihtsad aatomid paiknevad ainult võreelemendi sõlmpunktides (tippudes); b) ruumkesendatud lisaks võreelemendi tippudes olevaile aatomeile paikneb üks aatom võre- elemendi sees; Cr a, Fe a, Mna, Mo, V, W a ; c) tahkkesendatud lisaks võreelemendi tippudes olevaile aatomeile paiknevad aatomid iga tahu keskel; Ag, Al, Cu, Coy , Cu, Fey, Ni, Pb, Pt, Sny d) põhitahkkesendatud lisaks võreelemendi tippudes olevaile aatomeile paiknevad aatomid põhitahkude keskel. kompaktne heksagonaalvõre: Be, Cd, Co, Cr , Mg, Ti, Zn. KRISTALLVÕRET ISELOOMUSTAVAD SUURUSED · Võre periood · Võre baas · Võre koordinatsiooniarv · Aatomiraadius · Võre kompaktsusaste Polümorfism. Mõnedel metallidel on sõltuvalt temperatuurist enam kui üks kristallivõre t üüp. Metallid o

Materjalitehnika

Rohkem sarnaseid
