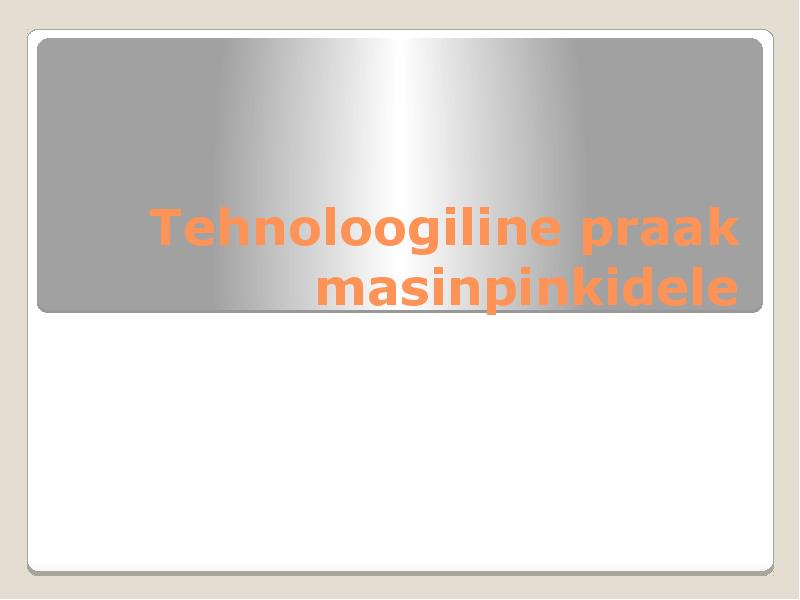

Tehnoloogiline praak masinpinkidele (0)

Tehnoloogiline  praak   masinpinkidele

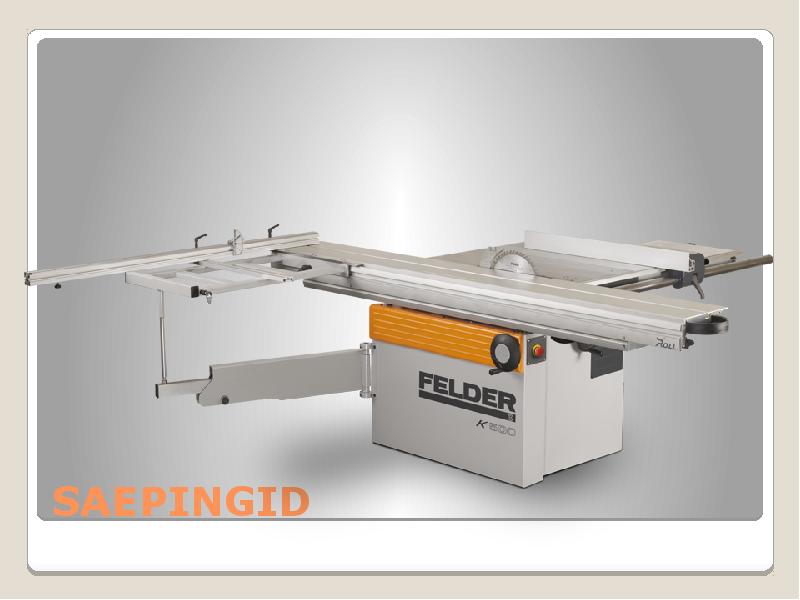

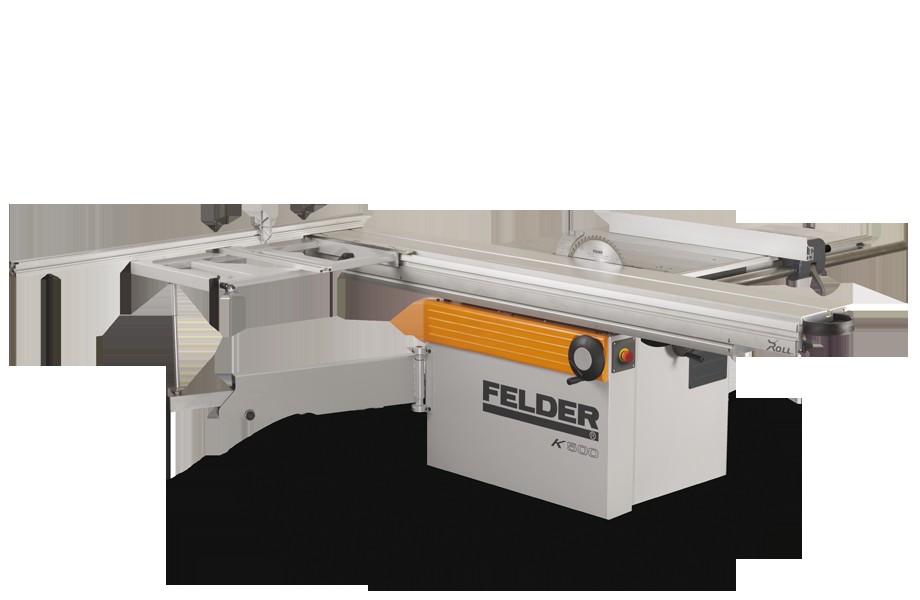

SAEPINGID
Praagi li k
Tekkimise põhjus
1. Tooriku pikkus ei ole täpne.
•
Pi rdetoe kaugus sae li kumistasapinnast ei
ole õige.
•
Pi rdetugi ei ole kindlalt kinnitatud.
2. Tooriku  otsad  ei ole täisnurksed servade
•
Töölaua tugilatt ei ole risti sae tasapinnaga.
suhtes.
•
Toorik  ei ole surutud tihedalt vastu tugilatti.
3. Tooriku otsad ei ole täisnurksed külgede
•
Töölaud ei ole horistontaalne.
suhtes.
•
Saeketas ei ole risti töölaua tasapinnaga.
4. Tooriku otspinnad on rebestunud.
•
Saehamba tüüp või teritus ei vasta
ristisaagimisele.
•
Suur ettenihkeki rus.
5. Sügavad saekri mud.
•
Sae hammaste räsa on ebaühtlane. Saekettal
on külgviskamine püsivuse kaotuse tõttu.
•
Sae kinnitusseibide või saevõl i „ viskamine “.

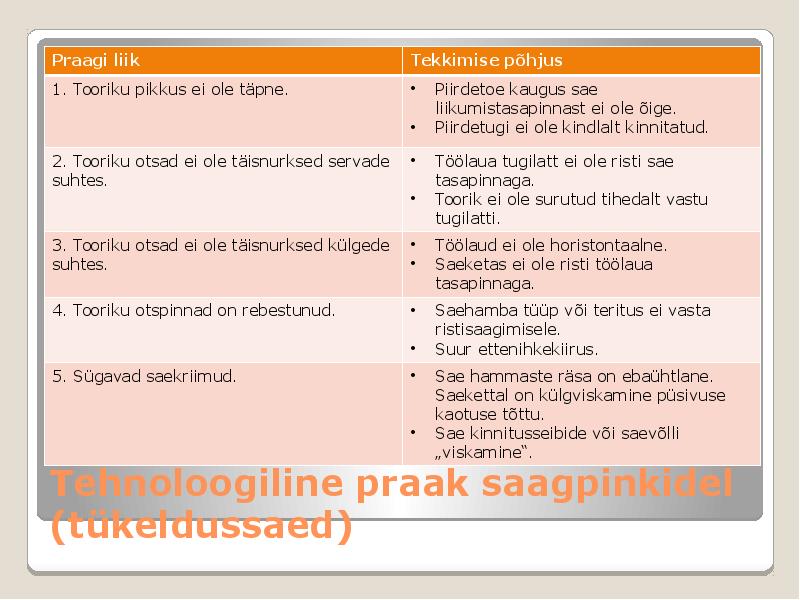

Tehnoloogiline praak saagpinkidel
(tükeldussaed)

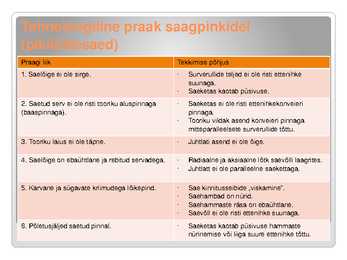

Tehnoloogiline praak saagpinkidel

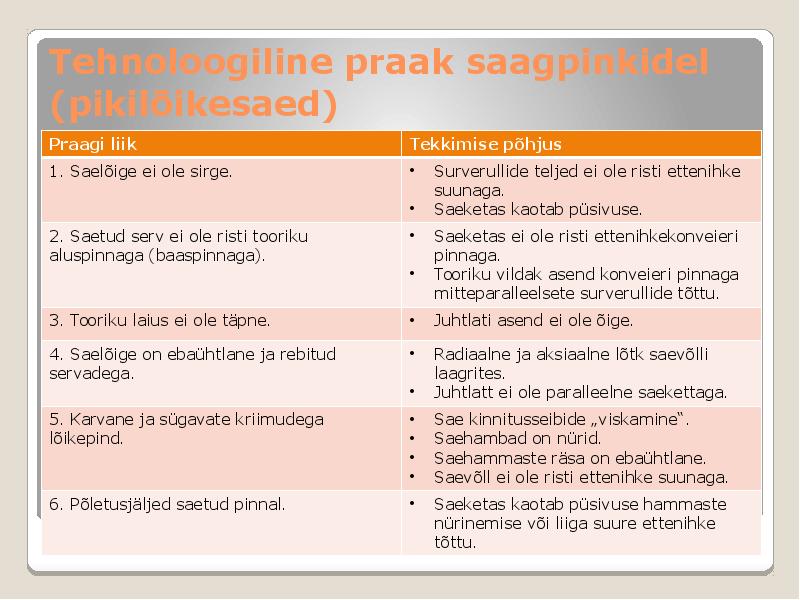

(pikilõikesaed)
Praagi li k
Tekkimise põhjus
1. Saelõige ei ole sirge.
•
Surverullide teljed ei ole risti ettenihke
suunaga.
•
Saeketas kaotab püsivuse.
2.  Saetud  serv ei ole risti tooriku aluspinnaga
•
Saeketas ei ole risti ettenihkekonveieri
(baaspinnaga).
pinnaga.
•
Tooriku vildak asend konveieri pinnaga
mitteparalleelsete surverullide tõttu.
3. Tooriku laius ei ole täpne.
•
Juhtlati asend ei ole õige.
4. Saelõige on ebaühtlane ja rebitud  servadega .
•
Radiaalne ja  aksiaalne  lõtk saevõl i laagrites.
•
Juhtlatt ei ole paralleelne saekettaga.
5.  Karvane  ja sügavate kri mudega lõikepind.
•
Sae kinnitusseibide „viskamine“.
•
Saehambad on nürid.
•
Saehammaste räsa on ebaühtlane.
•
Saevõl  ei ole risti ettenihke suunaga.
6. Põletusjäljed saetud pinnal.
•
Saeketas kaotab püsivuse hammaste
nürinemise või li ga suure ettenihke tõttu.
Praagi liik
Tekkimise põhjus
1. Tooriku pikkus ei ole täpne.
•
Saeketaste vahe ei ole õige.
2. Tooriku otspind ei ole risti servade suhtes.
•
Etteandekonveierite  nukid  ei ole üksteisega
kohastikku.
3. Toorikute otspind ei ole risti külgede suhtes.
•
Saekettad ei ole  vertikaalsed .
•
Konveierite tugipinnad ei ole ühes
horisontaalpinnas.
4. Rebestused toorikute otspinnal.
•
Saehammaste profiil ei vasta saagimise
suunale ja puiduli gile.
•
Saehambad on nürid.
•
Liiga suur ettenihkeki rus.
•
Saekettad ei ole paralleelsed ettenihke
suunaga.
Tehnoloogiline praak saagpinkidel

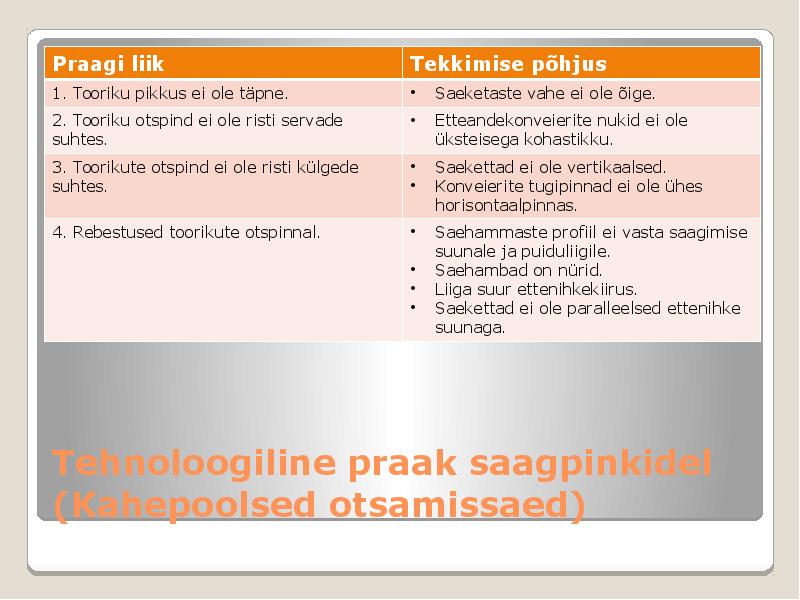

(Kahepoolsed otsamissaed)

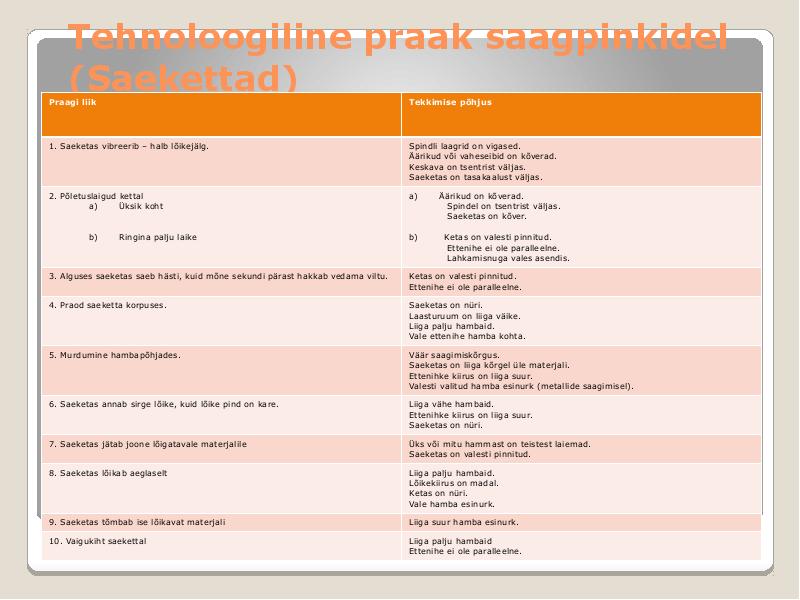

Tehnoloogiline praak saagpinkidel
(Saekettad)
Praagi li k
Tekkimise põhjus
1. Saeketas vibreerib – halb lõikejälg.
Spindli  laagrid  on vigased.
Äärikud või vaheseibid on kõverad.
Keskava on tsentrist väljas.
Saeketas on tasakaalust väljas.
2. Põletuslaigud kettal
a)
Äärikud on kõverad.
a)
Üksik koht
             Spindel on tsentrist väljas.
             Saeketas on kõver.
b)
Ringina palju laike
b)          Ketas  on valesti pinnitud.
              Ettenihe  ei ole paral eelne.
             Lahkamisnuga  vales  asendis.
3. Alguses saeketas  saeb  hästi, kuid mõne sekundi pärast hakkab vedama viltu.
Ketas on valesti pinnitud.
Ettenihe ei ole paral eelne.
4. Praod saeketta korpuses.
Saeketas on nüri.
Laasturuum on li ga väike.
Li ga palju hambaid.
Vale ettenihe hamba kohta.
5. Murdumine hambapõhjades.
Väär saagimiskõrgus.
Saeketas on li ga kõrgel üle materjali.
Ettenihke ki rus on li ga suur.
Valesti valitud hamba esinurk (metal ide saagimisel).
6. Saeketas annab sirge lõike, kuid lõike pind on kare.
Li ga vähe hambaid.
Ettenihke ki rus on li ga suur.
Saeketas on nüri.
7. Saeketas jätab joone lõigatavale materjalile
Üks või mitu  hammast  on teistest laiemad.
Saeketas on valesti pinnitud.
8. Saeketas lõikab aeglaselt
Li ga palju hambaid.
Lõikeki rus on madal.
Ketas on nüri.
Vale hamba esinurk.
9. Saeketas tõmbab ise lõikavat materjali
Li ga suur hamba esinurk.
10. Vaigukiht saekettal
Li ga palju hambaid
Ettenihe ei ole paral eelne.

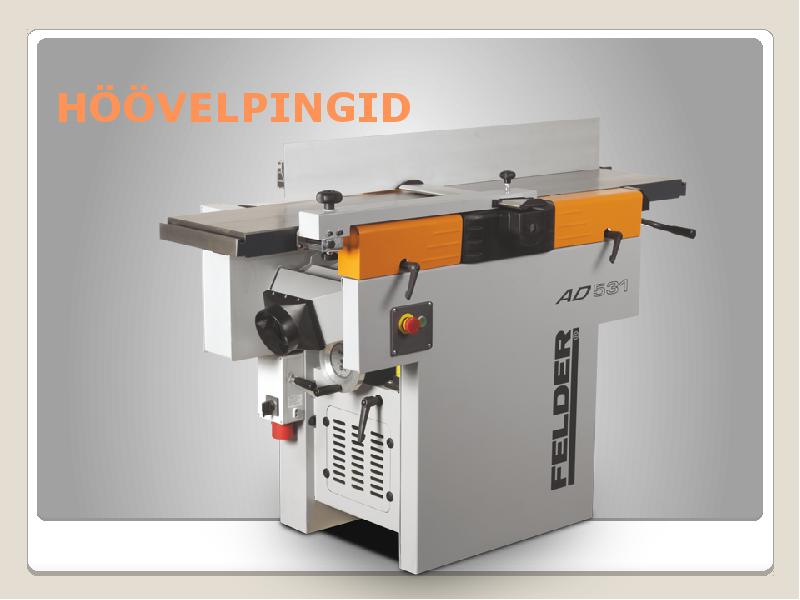

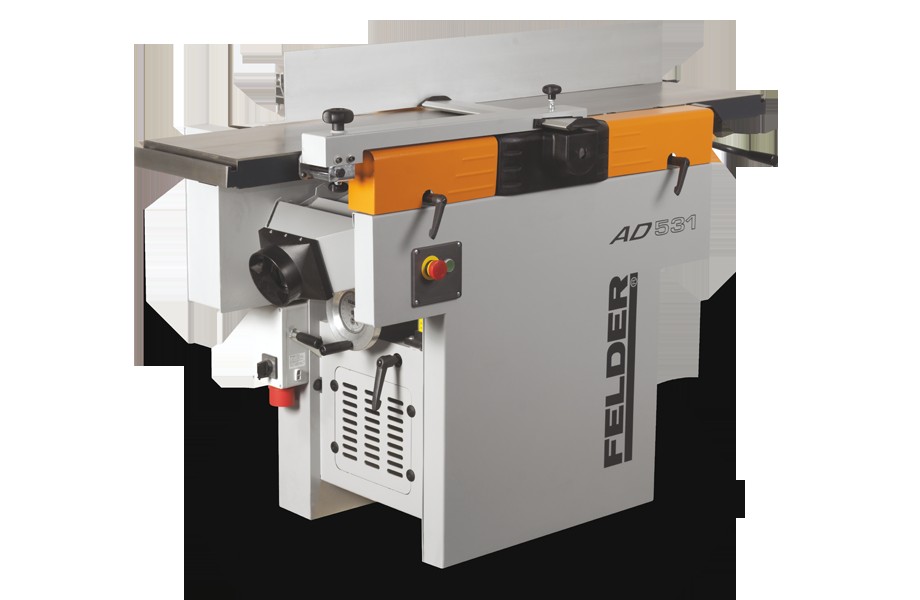

HÖÖVELPINGID
Praagi li k
Tekkimise põhjus
1. Töödeldud pind ei ole sirge.
•
Höövelnoad ulatuvad töölaua tagumisest poolest
kõrgemale.
2. Töödeldud pind on ti viklik.
•
Höövelnoad ei ole paral eelsed töölaua pinnaga.
3. Tooriku baasserv ei ole risti baasküljega.
•
Juhtlatt ei ole surutud korralikult vastu töölauda ja juhtlatti.
4. Töödeldud pinnal on suured või ebaühtlased
•
Li ga suur  ettenihkekiirus .
höövelduslained.
•
Höövelnoad ulatuvad ebaühtlaselt välja.
•
Noavõl  „viskab“.
•
Noavõl i laagrites on lõtk.
•
Noavõl  on balansseerimata.
5. Töödeldud pinna madal kvaliteet (kildumine ja kiudude
•
Tooriku ebastabi lne asend töölaual.
rebestumine).
•
Töölaua servad on noavõl ist li ga kaugel.
•
Li ga suur ettenihkekiirus.
•
Hööveldatav puit on ebaühtlase ehitusega.
6. Töödeldud pinnal on karvkiulisus ja lemmendus.
•
Höövelnoad on nürid.
•
Hööveldatav puit on ni ske.
•
Hööveldamine toimub vastukiudu.
7. Töödeldud pinnal on jooned.
•
Nugade  lõikeservast on tükk välja murdunud.

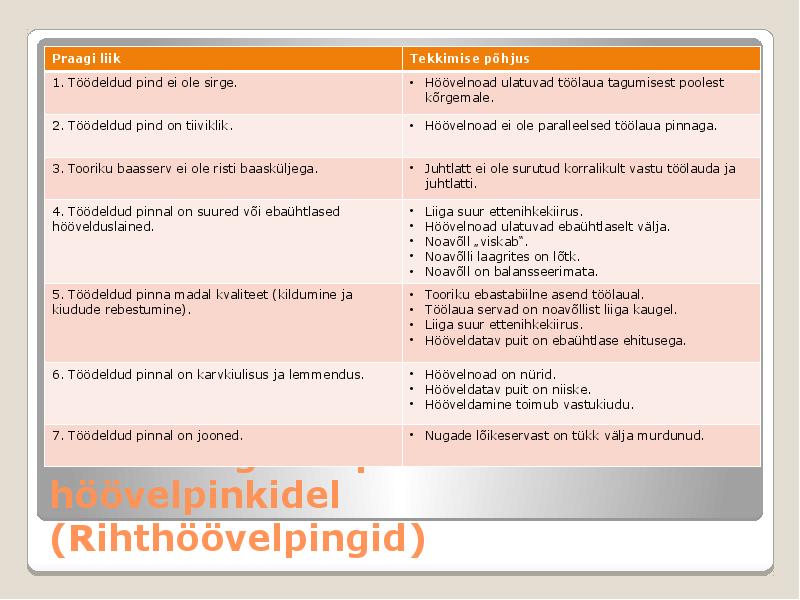

Tehnoloogiline praak höövelpinkidel
(Rihthöövelpingid)
Praagi li k
Tekkimise põhjus
1. Hööveldatud toorikute mõõt ei ole õige.
•
Töölaud ei ole täpsesse asendisse seadistatud.
•
Töölaua asend on fikseerimata.
2. Töödeldud pind ei ole paral eelne baaspinnaga.
•
Nugade ebaõige asend noavõl is.
•
Alumised valtsid ei ole paral eelsed töölauaga.
3. Tooriku otsad on  astmelised .
•
Alumised valtsid ulatuvad töölauast li ga palju välja.
•
Surutite asend noavõl i suhtes ei ole õige.
•
Toorikud on kõverad.
4. Rihvlijäljed töödeldud pinnal.
•
Rihveldatud etteandevalts on li ga suure  survega .
•
Hööveldusvaru on li ga väike
5. Hööveldatud pinnal on üksikuid sügavad  vaod .
•
Ettenihe seiskub ajuti
6. Töödeldud pinna madal kvaliteet (kildumine ja kiudude
•
Li ga suur ettenihkekiirus.
rebestumine).
•
Hööveldatava puidu ebaühtlane ehitus.
•
Höövelnoad ulatuvad li ga palju noavõl ist väja.
•
Li ga paks  laast .
7. Töödeldud pinnal on karvkiulisus ja lemmendus.
•
Höövelnoad on nürid.
•
Hööveldatav puit on ni ske.
•
Hööveldamine toimub vastukiudu.

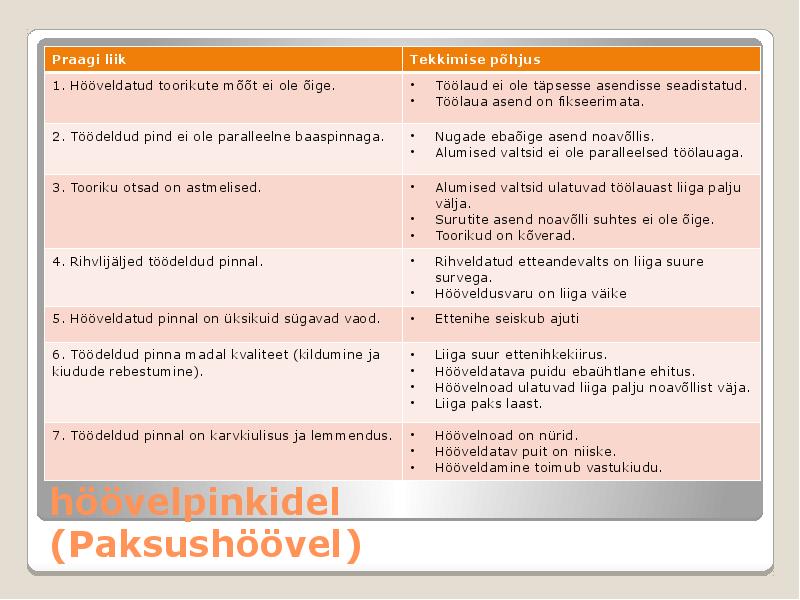

Tehnoloogiline praak  höövelpinkidel
(Paksushöövel)

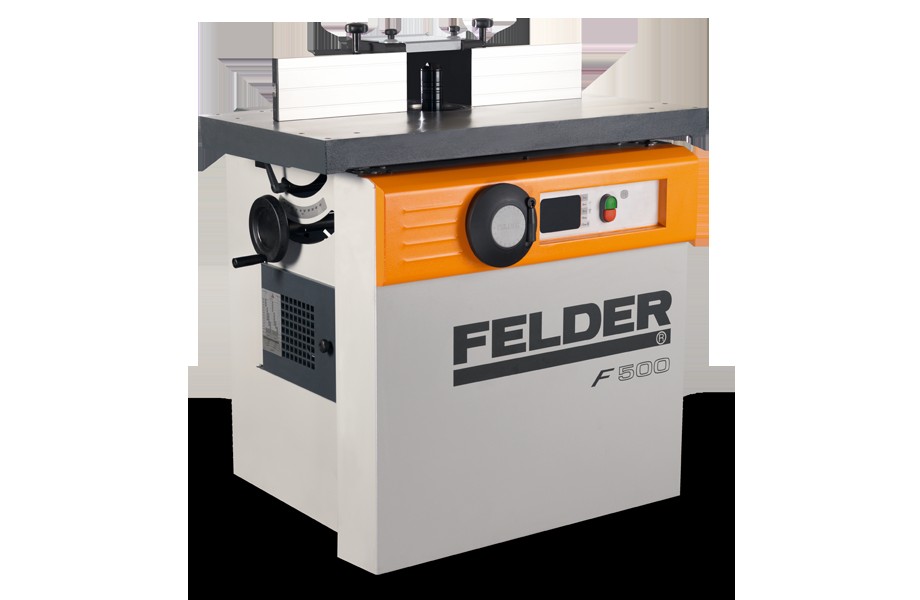

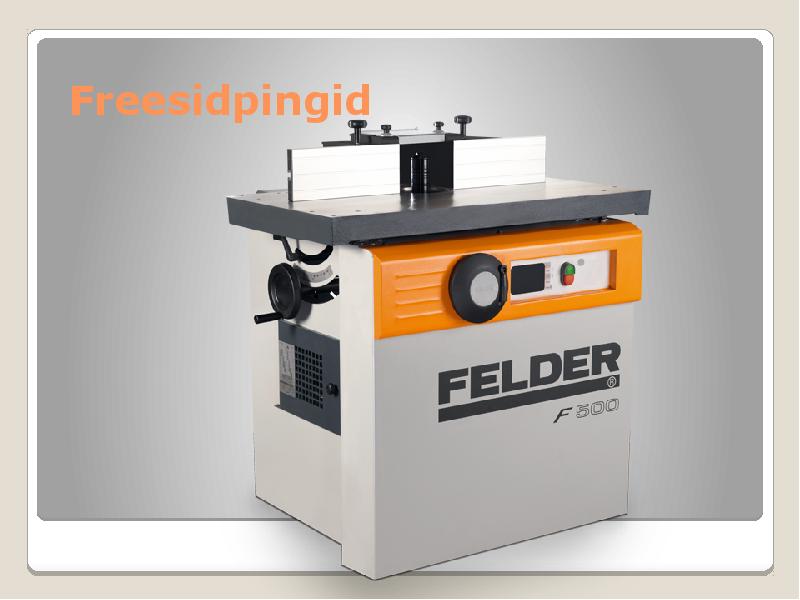

Freesidpingid
Praagi liik
Tekkimise põhjus
1.  Valtsi ,  soone , punni jms. Profi li vertikaalmõõt ei ole
•
Freesi  kõrgus tööauast ei ole täpselt seadistatud.
õige.
•
Supordi asend ei ole fikseeritud.
2. Profi li (valtsi, soone, ehisserva jne.) sügavus ei ole
•
Freesi väljaulatuva juhtlatist ei ole täpselt
õige.
seadistatud.
•
Toorik ei ole  aurutatud  kindlalt vastu juhtlatti.
3. Lõigatud pinnad ei ole baasküljega risti.
•
Spindlivül i  telg  ei ole risti töölauaga.
•
Freesi lõikeservad ei ole paral eelsed püstteljega.
4. Tooriku kõeverjooneline kuju on moonutatud.
•
Tugirõnga ja spindlivõl i teljed ei lange kokku.
•
Šabloon ei ole surutatud kindlalt vastu tugirõngast.
5. Suured kinemaatilised lained töödeldud pinnale.
•
Li ga suur ettenihkekiirus.
•
Freesi lõikeservad ei pöörle ühel ringjoonel.
6. Töödeldud pinna madal karedusklass.
•
Nüri või valesti teritatud freesi.
•
Vastukiudu freesimine.
•
Li gni ske puit.

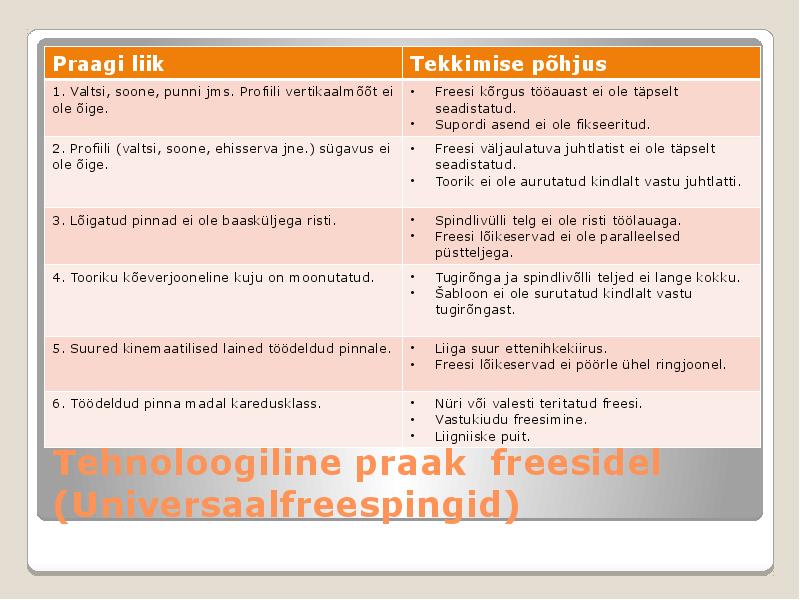

Tehnoloogiline praak  freesidel
(Universaalfreespingid)

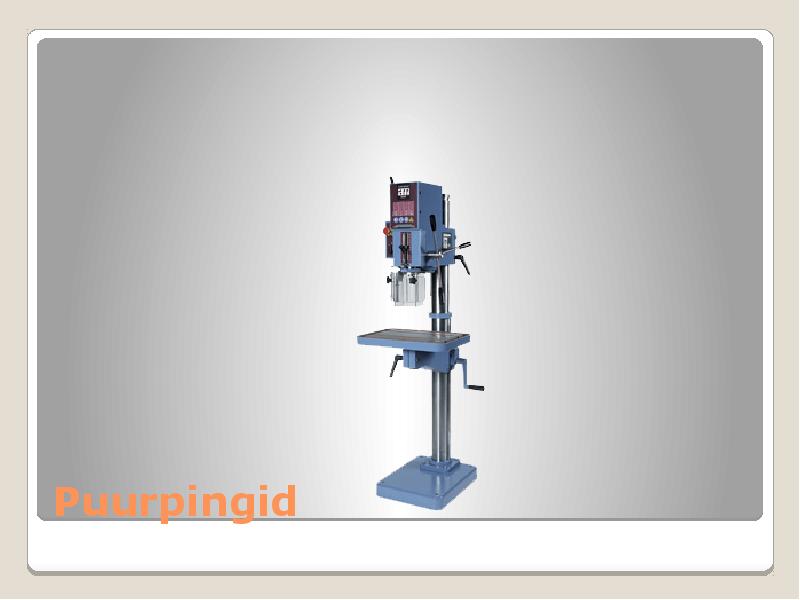

Puurpingid
Praagi liik
Tekkimise põhjus
1.  Augu  läbimõõt on ettenähtust suurem.
•
Puuri läbimõõt ei ole õige.
•
Puur  „viskab“.
•
Spindli laagrites on lõtk.
2. Augu asukoht ei ole täpne.
•
Augu tsenter ei ole täpselt ette märgitud või
ei ole tsentriauku ette torgatud.
•
Pingi   seadistus  (tugilati ja piirdeklotsi asend)
ei ole täpne.
3. Augu sügavus ei ole täpne.
•
Sügavuse  piiraja  ei ole õiges asendis
•
Spindel ei ole lõpuni alla vajutatud.
4. Augu telg ei ole risti tooriku baaspinnaga.
•
Tooriku asend ei ole õige ebapuhta töölaua
tõttu.
•
Töölaud ei ole risti spindli  teljega .
5. Augu seinte madal karedusklass.
•
Nüri või vääralt teritatud puur.
•
Puurimise  otstarbele mittevastav puuritüüp.
6. Pesa  ei ole paralleelne tooriku külgedega.
•
Tugilatt ei ole paral eelne töölaua
Tehnoloogiline praak  puukürlpinki
gnihutamis d
e s el
uunaga.

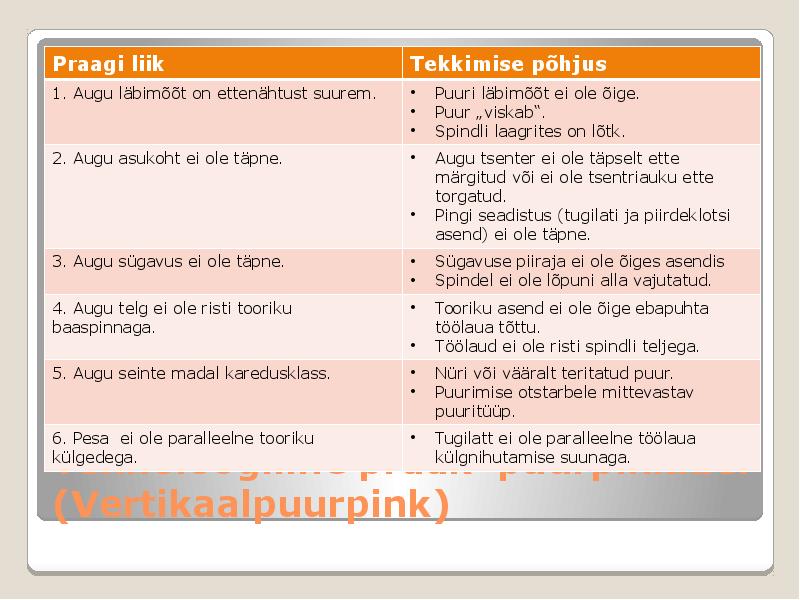

(Vertikaalpuurpink)
Praagi liik
Tekkimise põhjus
1. Pesa laius ei ole täpne.
•
Soonimispuuri läbimõõt ei ole õige
•
Puur „viskab“
2. Pesa pikkus ei ole täpne.
•
Spindli ki keamplituud ei ole täpselt reguleeritud.
3. Pesa sügavus ei ole täpne.
•
Töölaua etteli kumise pi raja ei ole täpselt
reguleeritud.
4. Pesa kaugus tooriku otsast ei ole täpne.
•
Piirdetoe asend tugilatil ei ole õige.
5. Pesa kõrgus tooriku baasküljest ei ole täpne.
•
Töölaua kõrgus ei ole õigesti reguleeritud.
6. Pesa ei ole risti tooriku baasservaga.
•
Tugilatt ei ele spindli keskasendiga risti.
7. Pesa ei ole paral eelne tooriku baasküljega.
•
Spindli ki ketasapind ei ole paral eelne töölaua
pinnaga.
8. Pesa seinte madal karedusklass.
•
Puur on nüri või valesti teritatud.
•
Tooriku ettenihkekiirus on li ga suur.
•
Spindli ki kesagedus on väike.

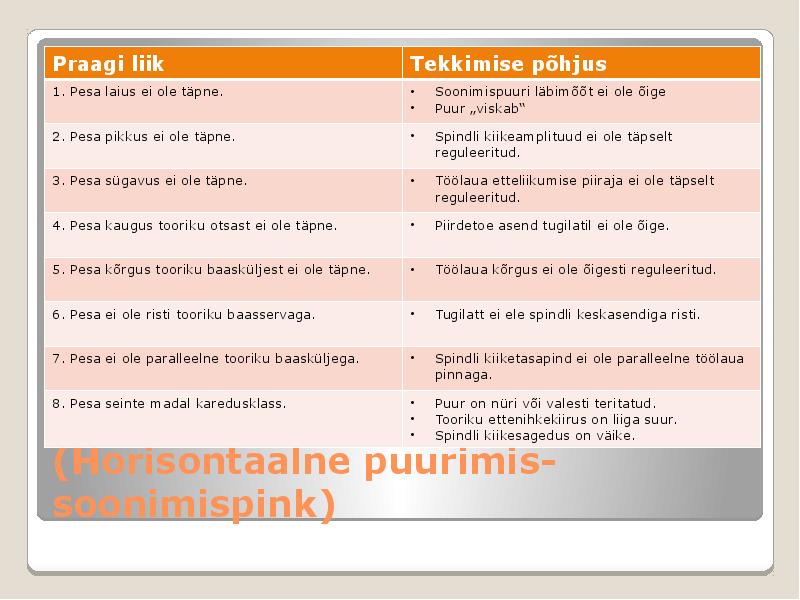

Tehnoloogiline praak  puurpinkidel
(Horisontaalne puurimis­soonimispink)

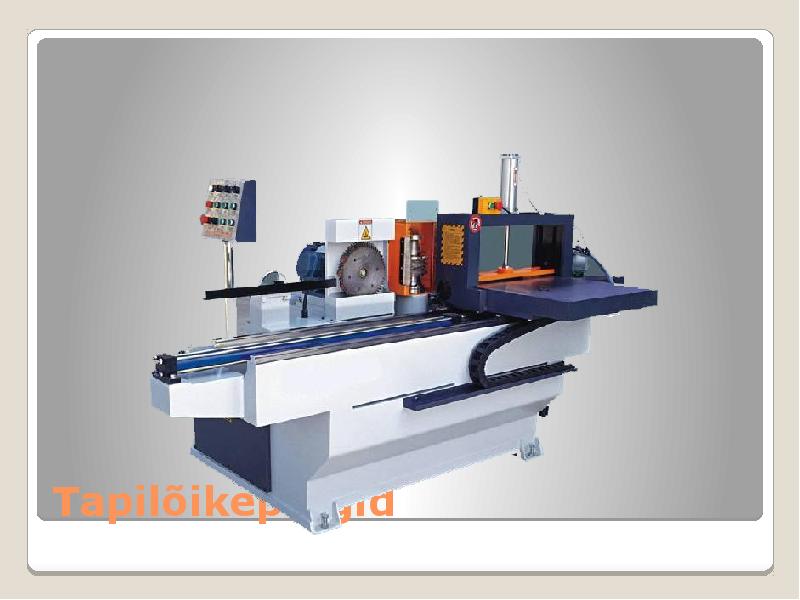

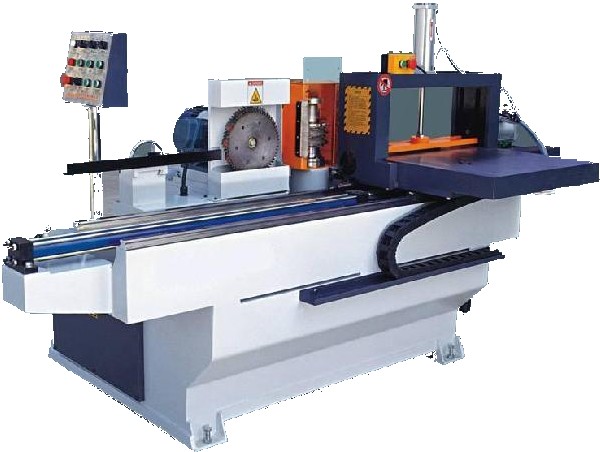

Tapilõikepingid
Praagi li k
Tekkimise põhjus
1. Tooriku pikkus ei ole täpne
Saeketaste vahe ei ole õige (kahepoolsed  pingid ).
Pi rdetoe asend ei ole õige (ühepoolsed pingid).
2. Tapikeele pikkus (kavli sügavus) ei ole täpne.
•
Keelefreeside (kahvlifreesi) asend külgtoe suhtes ei ole
õige.
3. Tapikeele paksus ei ole täpne.
•
Keelefreeside vahe ei ole õige.
•
Keelefreeside spindlid „viskavad“.
4. Kahvlivahe  laus  on suurem.
•
Kahvlifreesi spindel „viskab“
5. Tapikeele (kahvlivahe) asukoht tooriku paksuses ei ole
•
Keelefreeside (kahvlifreesi) asend konveieri juhtpinna
täpne.
(vankri tööpinna) suhtes ei ole õige
•
Laastud  on jäänud vankri tööpinna ja tooriku vahele.
6. Tapiõlad (kahvlipõhi) ei ole risti tooriku baasservaga.
•
Vankri tugilatt (konveierite nukkide tugipinnad) ei ole risti
ettenihke suunaga
7. Tapipõsed (kahvliküljed) ei ole paral eelsed tooriku
•
Konveierite juhtpinnad (vankri tööpind) ei ole
baasküljega.
horisontaalsed.
•
Toorik on kinnitatud vankrile kaldasendis (al ajäänud
laastu  tõttu).
8. Tapikeele (kahvlivahe) pinnad on ebatasased või
•
Li ga suur ettenihkekiirus.
rebestatud.
•
Lõikurid on nürid.
•
Puidust tugilatid on kulunud.
•
Lintsuruti ei kindlusta toorikute stabi lset asendit
lõikamisel.
•
Lõikurite spindlivõl id „viskavad“.

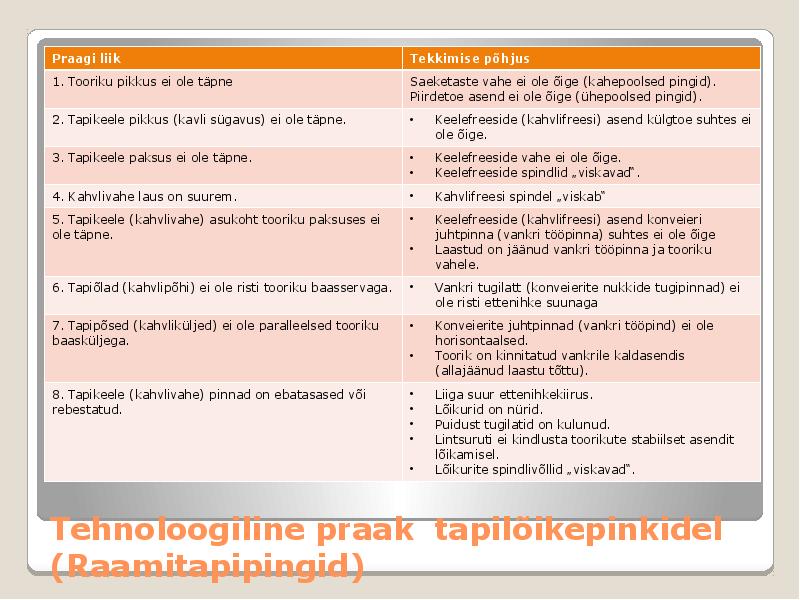

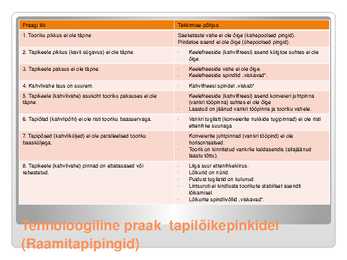

Tehnoloogiline praak  tapilõikepinkidel
(Raamitapipingid)
Praagi li k
Tekkimise põhjus
1. Tappide asukoht tooriku baasserva suhtes ei
•
Töölaua tugilatt on ebatäpselt seadistatud.
ole täpne.
2. Tapivahede sügavus ei ole täpne.
•
Töölaua piirdelatt ei ole õigel kaugusel
freesidest.
3. Tapivahede sügavus ei ole tooriku laiuses
•
Töölaua tugilatt ei ole risti pingi töövõl iga.
ühtlane.
•
Toorikud ei ole täisnurkselt otsatud.
4. Tapipõhjad ei ole risti tooriku baasküljega.
•
Pingi töölaud ei ole horisontaalne.
5. Tapid ei sobi omavahel kokku.
•
Freeside ja vaherõngaste paksus ei ole
võrdne.
6. Tapid lähevad kokku servastega.
•
Tappide lõikamisel vastanddetailidele ei ole
tugilatti asend õige.
7. Tappide pinnad on madala karedusklassiga või  •
Freesid  on nürid või valesti teritatud.
rebestatud.
•
Liiga suur ettenihkeki rus.
•
Puidust alusplaat on kulunud.

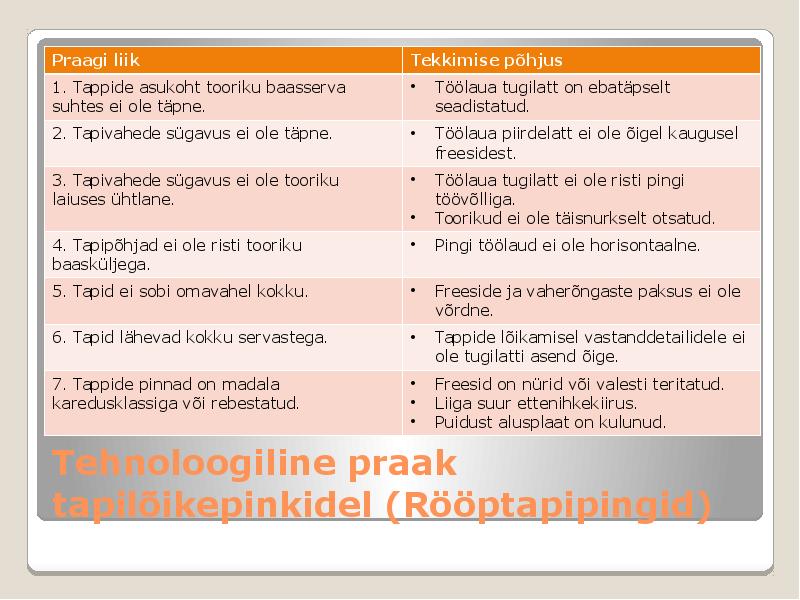

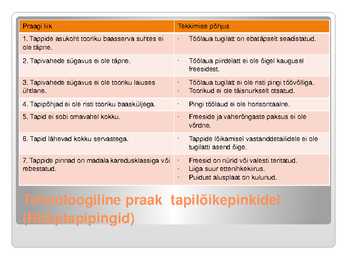

Tehnoloogiline praak  tapilõikepinkidel
(Rööptapipingid)

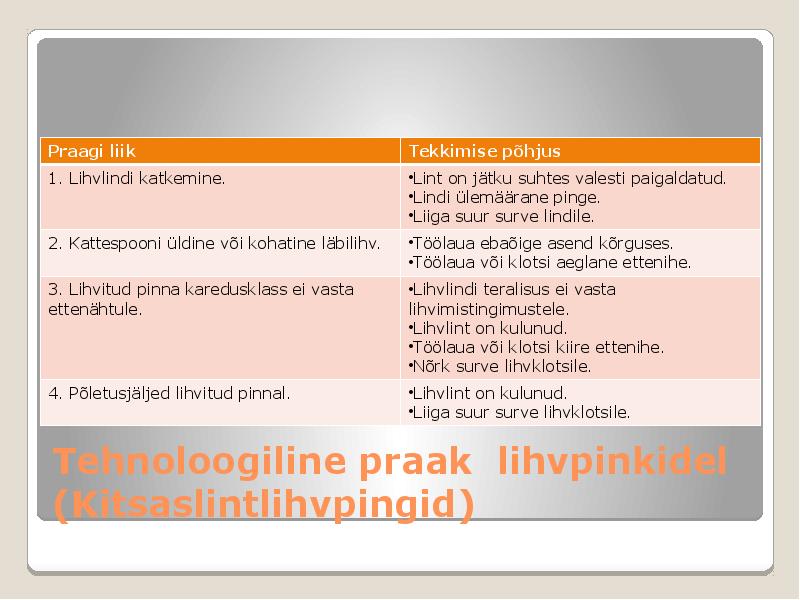

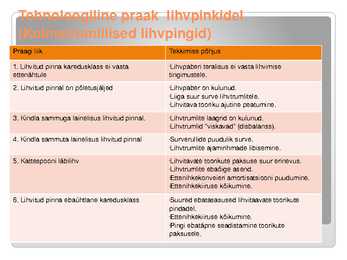

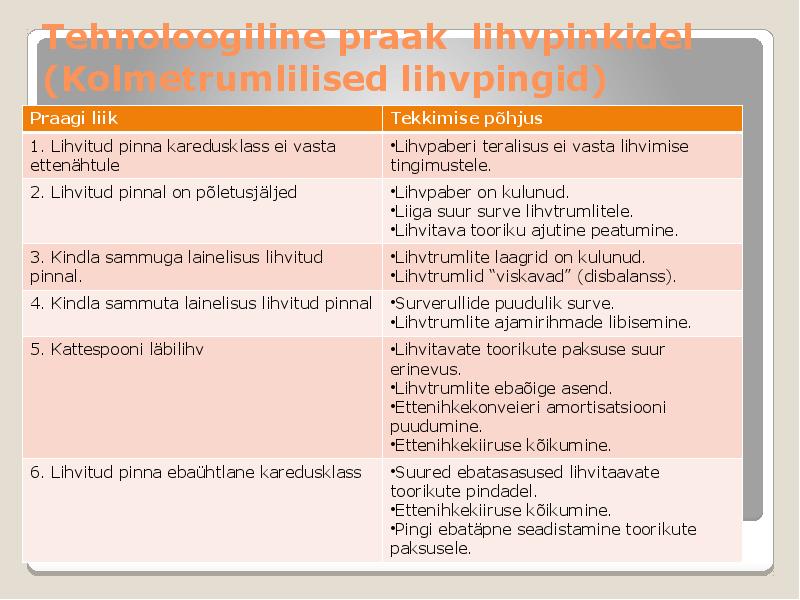

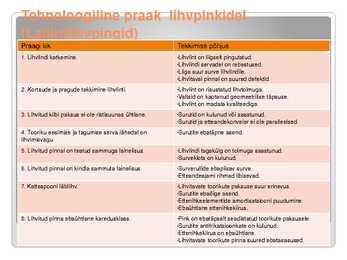

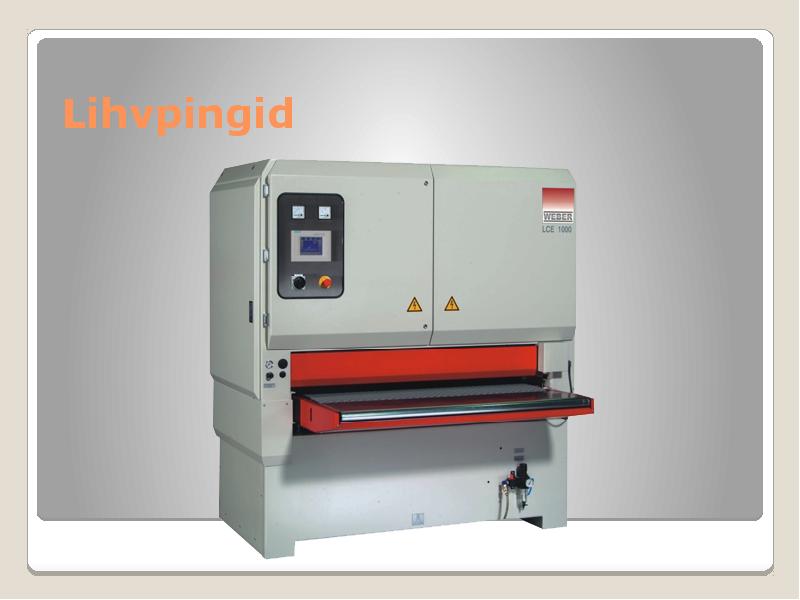

Lihvpingid
Praagi li k
Tekkimise põhjus
1. Lihvlindi katkemine.
• Lint  on jätku suhtes valesti paigaldatud.
•Lindi ülemäärane pinge.
•Liiga suur surve lindile.
2. Kattespooni üldine või kohatine läbilihv.
•Töölaua ebaõige asend kõrguses.
•Töölaua või klotsi aeglane ettenihe.
3.  Lihvitud  pinna karedusklass ei vasta
•Lihvlindi teralisus ei vasta lihvimistingimustele.
ettenähtule.
•Lihvlint on kulunud.
•Töölaua või klotsi ki re ettenihe.
•Nõrk surve lihvklotsile.
4. Põletusjäljed lihvitud pinnal.
•Lihvlint on kulunud.
•Liiga suur surve lihvklotsile.
Tehnoloogiline praak  lihvpinkidel
(Kitsaslintlihvpingid)

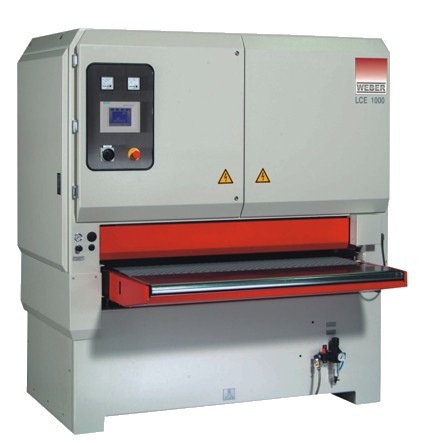

Tehnoloogiline praak  lihvpinkidel

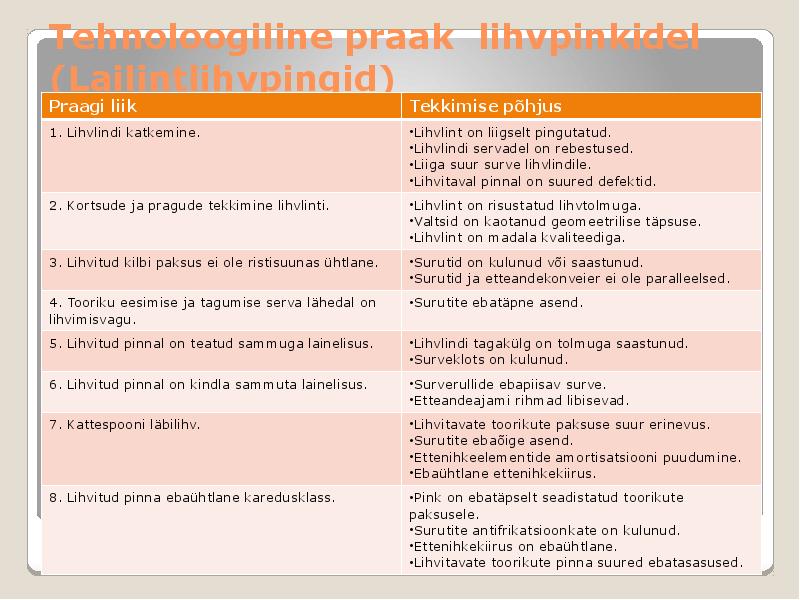

(Lailintlihvpingid)
Praagi li k
Tekkimise põhjus
1. Lihvlindi katkemine.
•Lihvlint on li gselt pingutatud.
•Lihvlindi  servadel  on rebestused.
•Li ga suur surve lihvlindile.
•Lihvitaval pinnal on suured defektid.
2.  Kortsude  ja pragude tekkimine lihvlinti.
•Lihvlint on risustatud lihvtolmuga.
•Valtsid on kaotanud geomeetrilise täpsuse.
•Lihvlint on madala kvaliteediga.
3. Lihvitud kilbi paksus ei ole ristisuunas ühtlane.
•Surutid on kulunud või saastunud.
•Surutid ja etteandekonveier ei ole paral eelsed.
4. Tooriku eesimise ja tagumise serva lähedal on
•Surutite ebatäpne asend.
lihvimisvagu.
5. Lihvitud pinnal on teatud sammuga lainelisus.
•Lihvlindi tagakülg on tolmuga saastunud.
•Surveklots on kulunud.
6. Lihvitud pinnal on kindla sammuta lainelisus.
•Surverul ide ebapi sav surve.
•Etteandeajami  rihmad  libisevad.
7. Kattespooni läbilihv.
•Lihvitavate toorikute paksuse suur erinevus.
•Surutite ebaõige asend.
•Ettenihkeelementide amortisatsiooni puudumine.
•Ebaühtlane ettenihkekiirus.
8. Lihvitud pinna ebaühtlane karedusklass.
• Pink  on ebatäpselt seadistatud toorikute  paksusele .
•Surutite antifrikatsioonkate on kulunud.
•Ettenihkekiirus on ebaühtlane.
•Lihvitavate toorikute pinna suured ebatasasused.
Tehnoloogiline praak  lihvpinkidel
(Kolmetrumlilised lihvpingid)
Praagi li k
Tekkimise põhjus
1. Lihvitud pinna karedusklass ei vasta
•Lihvpaberi teralisus ei vasta  lihvimise
ettenähtule
tingimustele.
2. Lihvitud pinnal on põletusjäljed
• Lihvpaber  on kulunud.
•Liiga suur surve lihvtrumlitele.
•Lihvitava tooriku ajutine peatumine.
3. Kindla sammuga lainelisus lihvitud pinnal.
•Lihvtrumlite laagrid on kulunud.
•Lihvtrumlid “viskavad” (disbalanss).
4. Kindla sammuta lainelisus lihvitud pinnal
•Surverullide puudulik surve.
•Lihvtrumlite ajamirihmade libisemine.
5. Kattespooni läbilihv
•Lihvitavate toorikute paksuse suur erinevus.
•Lihvtrumlite ebaõige asend.
•Ettenihkekonveieri amortisatsiooni puudumine.
•Ettenihkekiiruse kõikumine.
6. Lihvitud pinna ebaühtlane karedusklass
•Suured ebatasasused lihvitaavate toorikute
pindadel.
•Ettenihkekiiruse kõikumine.
•Pingi ebatäpne seadistamine toorikute
paksusele.

Document Outline

• Slide 1
• SAEPINGID
• Tehnoloogiline praak saagpinkidel (tükeldussaed)
• Tehnoloogiline praak saagpinkidel (pikilõikesaed)
• Tehnoloogiline praak saagpinkidel (Kahepoolsed otsamissaed)
• Tehnoloogiline praak saagpinkidel (Saekettad)
• HÖÖVELPINGID
• Tehnoloogiline praak höövelpinkidel (Rihthöövelpingid)
• Tehnoloogiline praak  höövelpinkidel (Paksushöövel)
• Freesidpingid
• Tehnoloogiline praak  freesidel (Universaalfreespingid)
• Puurpingid
• Tehnoloogiline praak  puurpinkidel (Vertikaalpuurpink)
• Slide 14
• Tapilõikepingid
• Tehnoloogiline praak  tapilõikepinkidel (Raamitapipingid)
• Tehnoloogiline praak  tapilõikepinkidel (Rööptapipingid)
• Lihvpingid
• Tehnoloogiline praak  lihvpinkidel (Kitsaslintlihvpingid)
• Tehnoloogiline praak  lihvpinkidel (Lailintlihvpingid)
• Slide 21
