TALLINNA TEHNIKAÜLIKOOL
Informaatikainstituut
Infosüsteemide õppetool
Projekt aines “Sissejuhatus infosüsteemidesse”
Arvuti Tehnika e- pood

Juhendaja : Evi Arais
Tallinn
2010

Sisukord

Üldvaade 3
Taust 3
Lausendid 3
Infosüsteemi eesmärgid 4
Kasutusjuhtude mudel 6
Toodete ostmine ja müümine 6
OBJEKTIDE ja ATRIBUUTIDe semantika 8
Crud maatriks 11
INFOSÜSTEEMI AJALINE VAADE 12
Tegevusdiagramm - Kauba üleandmine 12
Tegevusdiagramm - Kauba ostmine ja maksmine 12
SEISUNDIDIAGRAMM- Kauba üleandmine 13

Üldvaade

Taust

Klient valib omale AS Arvuti Tehnika e-poest sobiva kauba mida ta soovib osta, valib kauba kättesaamise aja ja viisi ning teostab makse internetipangas.
Süsteemi administrator haldab ettevõtte infosüsteemi. Ta kontrollib, et paki ja kliendi andmed oleksid korrektsed ja et need saaksid automaatselt kullerile edastatud . Administraator ostab tooted tarnijalt välja ja ka sisestab seed infosüsteemi, või vastavalt vajadusele kõrvaldab sealt tooteid.
Laohoidja võtab vastu ja väljastab kaupa kulleritele. Laohoidja haldab laoseisu jooksvalt. Tema vastutab laoseisu korrektsuse eest, et infosüsteemis kuvatavad andmed kaubaseisu kohta vastaks tegelikkusele.

Lausendid

Admin on ettevõtte töötaja.
Laohaldur on ettevõtte töötaja.
Kuller on ettevõtte töötaja.
Admin sisestab ja kõrvaldab tooted infosüsteemist.
Laohoidja haldab laoseisu infosüsteemis jooksvalt.
Laohaldur võtab vastu ja väljastab kaupa kulleritele.
Kuller transpordib kaupa.
Klient ostab kaupa.
Klient esitab tellimuse.
Eesmärgid
Osta ja müüa kaupa.
Põhiprotsesside loetelu

Toodete müük
Infosüsteemi haldamine
Lao haldamine
Kauba transport
Tegutsejate loetelu
Admin
Laohaldur
Klient
Kuller
Tarnija
Infovajaduste loetelu
Toote tehnilised näitajad (Klient)
Toote hind (tarnija, admin, klient)
Toote mõõtmed (kuller, laohaldur)
Laoseis (laohaldur, admin)
Tarneaeg (klient)
Kinnitus kauba tasumise kohta (admin, laohaldur, kuller)
Kliendi andmed (kuller)
Kauba kättesaamis kinnitus (admin)

Infosüsteemi eesmärgid

Eesmärk: Pidevalt uuenev koduleht
Eelis: Pidevalt uuenev infosüsteem
Mõõt: Infosüsteemis on laoseis pidvalt nähtav selle kasutajatele
Eesmärk: Võimalus maksta internetpangas
Eelis: Klient saab tasuda ükskõik, kus, kui ta saab ligi internetipangale
Mõõt: Pangalink e-poes.
Eesmärk: Meilt kliendini kiire ja täpne kuller teenus.
Eelis: Pakid ei lähe kaduma ja klient saab kiirelt oma kauba kätte
Mõõt: Ettevõtte töötajad ja ka klient saab jälgida paki asukohta kättetoimetamisel internetist.
Eesmärk: Hoida kokku püsikuludelt
Eelis: Hästi toimiva ja funktsioneeriva interneti kaubamaja olemas olu ja ei pea ülalpidama müüijaid ega poe panda.
Mõõt: Kliendile on internetipood 24 tundi ööpäevas kätte saadav.
Eesmärk: Suure hulga toodete näitamine klientidele
Eelis: Internetipoes pole kauba maht piiritletud .
Mõõt: Piiramatult saab üleslaadida kaupu
Eesmärk: Kiire kauba lisamine ja eemaldamine e-poest.
Eelis: Muuta/lisada väga kiiresti kaupa e-poodi.
Mõõt: Ei võta rohkem aega kui mõni minut.
Eesmärk: Laoseis on pidevalt uuendav ja nähtav töötajatele. Kliendile on näha kauba olemas olu laos.
Eelis: Teab kunal tellida uusi kaupu juurde ja klient saab näha tarneaega. Laos seis on igal hetkel nähtav.
Mõõt: Igakord kui laos muutus toimub siis laohaldur sisestab selle süsteemi.
Eesmärk: Kullerid saavad järgmise päeva marsuudi teada eelneval päeval
Eelis: Hoida kokku kuludelt ja lisab kiirust kauba kohale toimatamisel
Mõõt: Iga tööpäeva lõpus on teada järgmisel päeval väljuv kaup.
Eesmärk: Laohaldur näeb realajas tellimusi, mis võimaldab tal koheselt sellele reageerida.
Eelis: Laohalduril on ülevaade tellimustest ja see lihtsustab lao haldamist
Mõõt: Pärast tellimuse kinnitamist jõuab info koheselt laohaldurini.
Eesmärk: Kõik tegevused on nähtavad infosüsteemis
Eelis: Saab kontrollida kui on tekkinud vead ja saab ära hoida potentsiaalseid vigu tulevikus
Mõõt: Süsteem salvestab kõik tegevused.

Kasutusjuhtude mudel

Toodete ostmine ja müümine

1. Nimi: Toote sisestamine infosüsteemi
Tegutsejad: admin, laohaldur
Kirjeldus: Kasutusjuht algab kui kaup on tarnijalt AS Arvuti Tehnika lattu jõudnud, siis administrator sisestab toote infosüsteemi ja laohaldur märgib infosüsteemi kauba koguse ja uuendab laoseisu infosüsteemis pidevalt.
2. Nimi: Kauba ostmine ja maksmine
Tegutsejad: klient
Tüüpiline sündmuste käik:
Tegutseja tegevus
Süsteemi vastus
1. Klient valib internetipoest toote välja.
2. Süsteem kuvab kliendile, kas toode on laos olemas, või mitte. Tulenevalt sellest ka tarneaja.
3. Klient soovib toodet osta ning jätkab ostmise protseduuri.
4. Süsteem salvestab toote andmed ja suunab kliendi kontaktandmete lehele.
5. Klient sisestab oma kontaktandmed ja siirdub maksma.
6. Süsteem salvestab kliendi andmed ning suunab kliendi internetipanka.
7. Klient teostab makse.
8. Süsteem saadab kliendi e-mail´ile toote ja tarneandmed ning ettevõttele toote ja kliendiandmed.
Alternatiivid:
Samm 2 - kui süsteem ei suuda vastavat toodet tuvastada, kuvab ta kliendile veateate ja saadab ka automaatselt ettevõtte adminile veateate. Admin püüab süsteemist viga kõrvaldada
Samm 7 – Kui kliendil maksmine ebaõnnestub, kustutatakse süsteemist kliendi andmed.
Samm 3 – Klient soovib osta veel tooteid, korratakse 1.,2. Ja 3. Sammu.
Eeltingimused: On internetipood, kus klient saab valida ja osta tooteid.
Järeltingimused: Süsteem ei suuda toodet tuvastada ja klient ei saa seda osta.
Klient saab kinnitus e-mail´i toote ja tarneandmetega.
Süsteem salvestab tellimuse ja saadab selle ettevõttele.
3. Nimi: Paki ja kliendi andmed
Tegutsejad: kuller, admin, laohaldur
Kirjeldus: Kliendi poolt sisestatud kontaktandmed ja ka toote andmed lähevad automaatselt peale makse sooritamist infosüsteemi vahendusel kulleril, adminile ja laohaldurile.
4. Nimi. Kauba väljastamine
Tegutsejad: kuller, laohaldur
Kirjeldus: Laohoidja valmistab tellitud pakid ette (sorteerib). Kuller planeerib järgmise päeva ringi, mida ta peab sõitma, tuginedes kliendi aadressidele. Hommikul võtab kuller laost kliendi paki peale. Laohoidja korrigeerib infosüsteemis pakkide seisu laos.
5. Nimi. Kauba üleandmine
Tegutsejad: kuller, klient
Tüüpiline sündmuste käik:
Tegutseja tegevus
Süsteemi vastus
1. Kuller annab paki kliendile üle
2. Süsteem kuvab kliendile allkirja panemise koha
3. Klient annab allkirja pihuarvutisse, et on saanud paki kätte.
4. Süsteem salvestab kliendi allkirja
5. Kuller sisestab pihuarvutisse, et on andnud edukalt paki kliendile üle
6. Süsteem salvestab kõik toimingud
Alternatiivid:
Samm 3 - kui süsteem ei suuda allkirja salvestada , siis kuvab vastava teate. Samm 5 – Kui süsteem ei kuva, et pakk on edukalt üle antud, siis annab sellest märku vastava teatega.
Eeltingimused: Klient peab olema nõus paki vastu võtma
Järeltingimus: Kui pakk on kliendile edukalt üle antud salvestab süsteem selle andmebaasi ja hiljem kui on kliendil pretensioone, siis on süsteemis kõik toimingud näha.

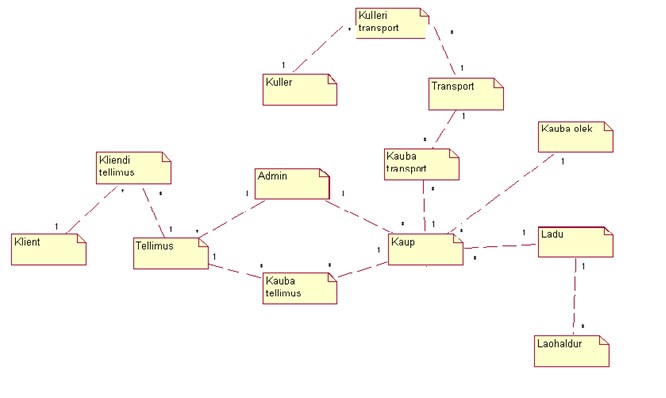

OBJEKTIDE ja ATRIBUUTIDe semantika

Tähistused
(PK) - primaarvõti (ingl. k. primary key)
(FK) - välisvõti (ingl. k. foreign key)
Nimetus
Semantika (kirjeldus)
KLIENT
Füüsilised või juriidilised isikud, kes ostavad kaupa e-poest
kliendi_nr (PK)
Kliendi unikaalne järjekorranumber süsteemi piires
nimi
Kliendi nimi
kontaktaadress
Kliendi kontaktaadress
kontakttelefon
Kliendi kontakttelefon
registreerimiskuupäev
Kliendi süsteemi registreerimiskuupäev
Tellimus
Kliendi poolt esitatud ostu soov
Tellimuse nr (PK)
Tellimuse unikaalne järjekorranumber süsteemi piires
Adminni kood (fk)
Viide adminnile
Tellimuse kuupäev
Tellimuse esitamise kuupäev
Summa
Tasutud summa
Kliendi tellimus
kliendi_nr (fK)
Kliendi unikaalne järjekorranumber süsteemi piires
Kliendi tellimuse nr (PK)
Kliendi tellimuse unikaalne nr
Tellimuse nr (FK)
Viide tellimusele
Kauba tellimus
Tellimuse nr (FK)
Viide tellimusele
Kauba nr (FK)
Viide kaubale
Kauba tellimuse nr (PK)
Kauba tellimuse unikaalne nr
Tarnija kaup
Kauba nr (FK)
Viide kaubale
Tarnija nr (FK)
Viide tarnijale
Tarnija kauba nr (PK)
Tarnija kauba unikaalne nr
Kulleri transport
Kulleri transpordi nr(PK)
Kulleri transpordi unikaalne nr
Transpordi nr (FK)
Viide transpordile
Kulleri nr (FK)
Viide kullerile
Kauba transport
Kauba transpordi nr (PK)
Kuba transpordi unikaalne nr
Kauba nr (FK)
Viide kaubale
Transpordi nr (FK)
Viide transpordile
Kaup
Kliendi tellitud toode
Kauba kood (PK)
Unikaalne toote kood
Kauba kaal
Kauba kaal (kg)
Kauba mõõtmed
Kauba pakendi mõõtmed
Adminni kood (fk)
Kauba olemasolu (FK)
Viide kauba olemasolule laos
Lao nr (FK)
Viide lao nr’le
Admin
Sisestab tooteid ja vaatab tellimusi
Admini nr (PK)
Unikaalne ID nr
Nimi
Administraatori nimi
Transport
Transport on töö, mida teeb kuller tööpäevajooksul
Transpordi nr (PK)
Iga transport mis on teostatud saab unikaalse ID nr
Kilomeetrid
Ühel tööpäeval ühe kulleri poolt ühe kaubaautoga sõidetud kilomeetrid
Pakkide arv
Pakkide arv mille kuller toimetab tööpäevajooksul klinetidele
Ladu
Arvuti Tehnika Ladustab oma laos müüdavat kaupa
Aadress
Lao aadress
Vaba pind
Näitab kas ja kui palju on laos vaba pinda
Lao nr (PK)
Laole omastatakse ID nr
Laohaldur
Laohaldur majandab laos, uuendades pidevald laoseisu
Laohalduri nr (PK)
Igal laohalduril on unikaalne ID nr
Ladu (FK)
Viie lao numbrile, kus laohaldur töötab
Nimi
Laohalduri nimi
Kontakttelefon
Laohalduri kontakttelefon
Kauba olek
Ütleb kas ja kui palju on konkreetset kaupa laos olemas.
Kauba olemasolu nr
Kauba seisundi unikaalne kood süsteemi piires
Kauba olemasolu nimetus
Kauba olemasolu nimetus
Kuller
Kuller transpordib kaupa laost kliendini
Kulleri nr (PK)
Igal kulleril on unikaalne ID nr
Nimi
Kulleri nimi
Kontakttelefon
Kulleri kontakttelefon

Crud maatriks

Create – andmete lisamine
Read – andmete lugemine
Update – andmete lugemine ja/või muutmine
Delete – andmete lugemine ja/või kustutamine
? – vajab täiendavat analüüsi, kasutusjuhu kirjeldus ei ole piisavalt täpne
kasutusjuht / objekt
Klient
Tellimus
Kaup
Kauba olek
Administraator
Transport
Kuller
Tarnija
Ladu
Laohaldur
Kliendi tellimus
Kauba tellimus
Kauba transport
Tarnija kaup
Kulleri transport
Toote sisestamine infosüsteemi
u
u
crud
u
cru
c
Kauba ostmine ja maksmine
ceud
crd
r
u
r
u
ru
r
Paki ja kliendi andmed
crud
r
r
ru
crud
r
ru
Kauba väljastamine
ru
ru
r
r
crud
cru
r
crud
u
crud
Tarnija haldamine
r
crud
crud
r
r
r
ru

INFOSÜSTEEMI AJALINE VAADE

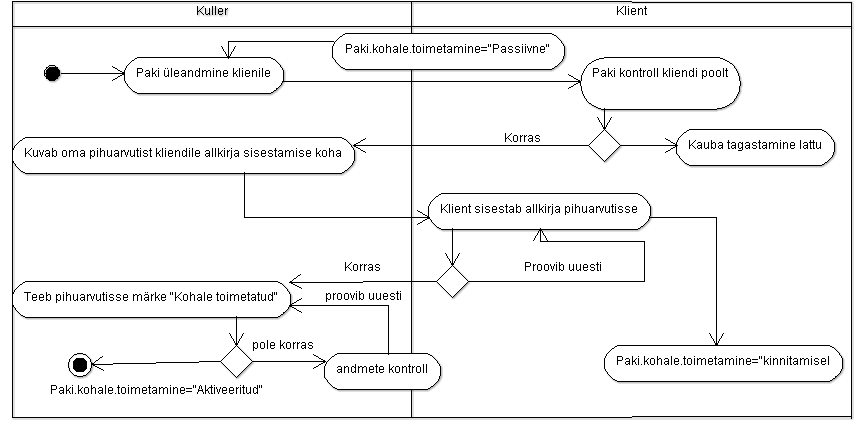

Tegevusdiagramm- Kauba üleandmine

Tegevusdiagramm - Kauba ostmine ja maksmine

SEISUNDIDIAGRAMM- Kauba üleandmine
