Referaat Hüdroisolatsioon (1)

Tallinna Tehnikakõrgkool - Ehitus - Hooned

5 VÄGA HEA

HÜDROISOLATSIOON
REFERAAT
Õppeaines: HOONE OSAD
Ehitusteaduskond
Õpperühm: EI 21
Juhendaja : dekaan Jüri Tamm
Tallinn 2012

Sisukord

Sisukord 2
Sissejuhatus 3
Hoonete hüdroisolatsioon 3
Pinnase niiskus 4
Mitte surveline vesi. 5
Surveline vesi 5
Hüdroskoopne niiskus 5
Hüdroisolatsioonisüsteemid 6
Tihenduskrohv 6
Veetihebetoon 6
Bituumenkated. Ehk bituumen -pakskiht 7
Bituumenkatete omadused 7
RULLMATERJALIST ISOLATSIOOIPAANID 9
Töötlemine 9
PERIMEETRI SOOJUSTUS . 10
Kokkuvõte. 12
Kasutatud kirjandus 13

Sissejuhatus

Hoonete hüdroisolatsioon

Hüdroisolatsioon all mõeldakse kõiki abinõusid, mis takistavad vee kahjustavat sissetungi hoone konstruktsiooni. Hüdroisolatsioon koosneb ühest või mitmest omavahel kleebitud või pahteldatud isolatsioonikihist, moodustades uue konstruktsioonielemendina vee eest kaitsva pinnakihi. Hüdroisolatsiooni võib mõjutada kolm vee koormusklassi:

Pinnaseniiskus

Mittesurveline vesi

Surveline vesi
Lisaks eelnimetatud ülesannetele peab hüdroisolatsioon omama veel järgmisi omadusi:

Olema keemiliselt püsiv
Olema ultraveoletkiirgusekndel
Olema vastupidav temperatuuri kõikumise suhtes
Olema mehaaniliselt tugev kattematerjalide suhtes
Olema tugev pinnase staatilise surve suhtes

( http://en.wikipedia.org/wiki/Flashing_(weatherproofing) )

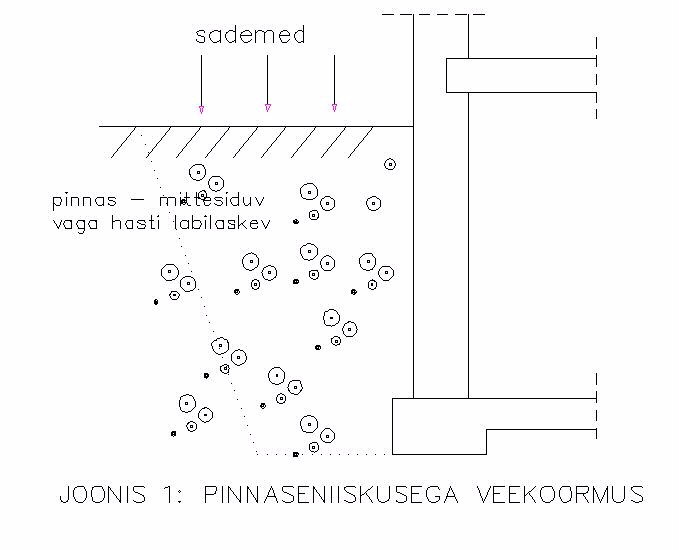

Pinnase niiskus

Pinnaseniiskus on pinnases esinev, kapilaarselt seotud vesi. Pinnaseniiskusest saab ainult sel juhul rääkida, kui hoone alune, ning ümberringi on vett mittesiduvate materjalidega ( liiv, kruus) täidetud. Eelduseks on, et vett mittesiduva materjali täidetud pinnas laseb vett kiiresti läbi kuni põhjaveeni.

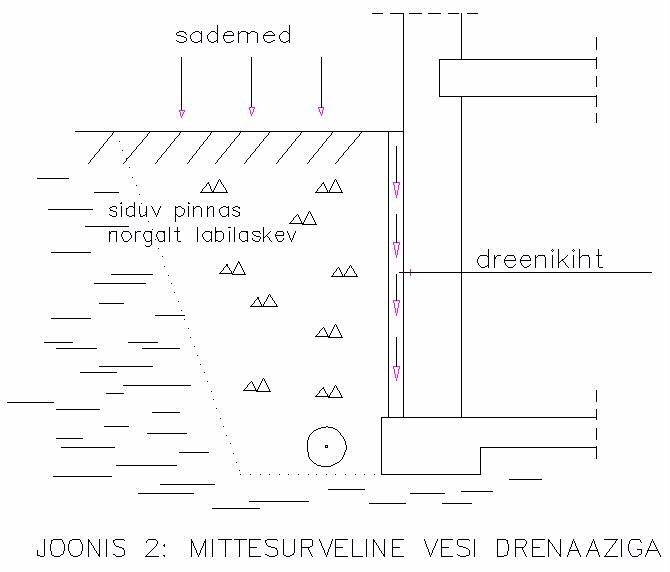

Mitte surveline vesi.

Mittesurveline vesi on vedelal kujul olev vesi, mis ei tekita pinnasele hüdrostaatilist rõhku. Reeglina on vettsiduva pinnase puhul alati tegemist mittesurvelise veega. Mittesurvelise vee eelduseks on ka toimiv drenaaz . Kui ümber hoone aga puudub drenaaz, siis tänu pinnase veesiduvusele tekib vundamendi allossa vee hüdrostaatiline surve, ning siis on tegemist juba survelise veega.

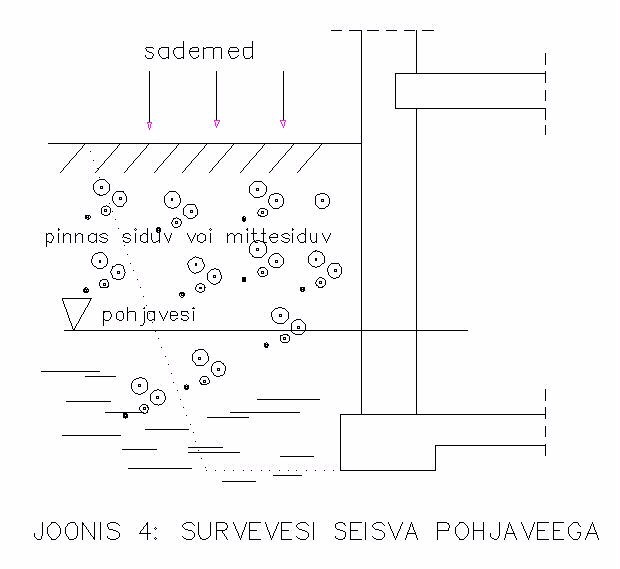

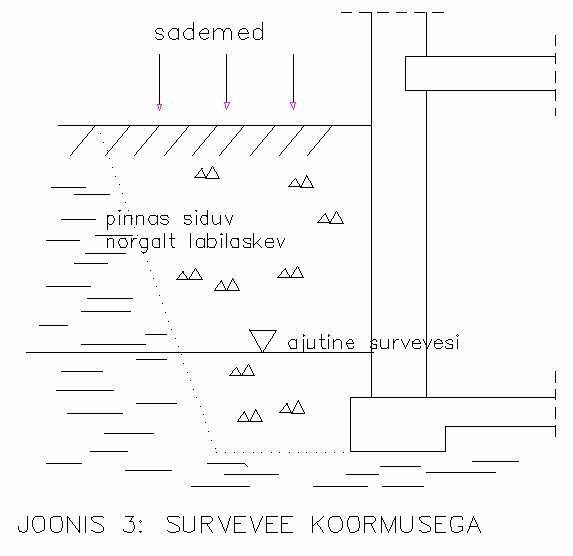

Surveline vesi

Survelise veega on tegemist siis, kui vesi jääb osaliselt või ajutiselt vundamedi küljele seisma või asub hoone alaosa põhjavees. Vesi tekitab hüdrostaatilist survet . Veesurve sõltub veesamba kõrgusest.
Survevee tingimusi jaotatakse kolme kategooriasse:

Ajutiselt seisev survet tekitav vesi tänu pinnase veesisduvusele,
Kuni 3 meetri kõrguse veesambaga survevesi
Üle 3 meetri veesamva survevesi.

Hüdroskoopne niiskus

Hüdroskoopne niiskus tekiv müüris esinevate soolade niiskusimavusest, mille tõttu võib niiskus müüritises tõsta väga kõrgele.( http://www.rentokil.co.uk/residential-customers/property-care/damp/waterproofing-and-tanking/index.html )

Hüdroisolatsioonisüsteemid

Võimalikud hüdroisolatsiooni süsteemid:
Veetihe tihenduskrohv tsemendi baasil
Veetihe betoon
Veetihe kokku sulatatud bituumenpaanid
Veetihe kunstmaterjalid paanid

Tihenduskrohv

Tihendus krohv ehk isolatsioooni krohvid on tsemendi baasiltihendatud krohvid.
Neil on kalduvus praguneda. Neid kasutatakse pinnaseniiskusele ja mitteveesurvelise koormuse välispinnal. Tähtis on kasutada sisseviskekihti ja tagada korralik nake aluspinnaga. Tihenduskrohvi toime seisneb tema väikeses tühimikude ruumalas ja minimaalses poorsuses. Kuna tihendus krohvis on palju peeneteralisi osakesi siis on suur oht pealispinna pragunemisele. Selle vältimiseks tuleb teha tehnoloogiline paus ja lasta igal kihil täielikult ära kuivada. Kuivamis faasis on soovitatav tihenduskrohv katta kilega või pidevalt niisutada vältimaks liiga kiirest kuivamisest tekkidavõivaid pragusid.
Tihenduskrohv kantakse pinnale käsitsi või pumbaga . Tihenduskrohvi kantakse minimaalselt kahes kihis kihipaksusega mitte üle 20 mm kihi kohta. ( http://www.safeguardeurope.com/applications/basement_waterproofing.php )

Veetihebetoon

Veetiheda betooniga on võimalik konstrueerida kandekonstruktsiooni, mis samaaegselt tõkestab ka vee tungimist konstruktsiooni. Probleemiks kujunev praguteta vetoonipinna ja veetihedate vuukide tegemine. Vuugid on vaja hoolikalt planeerida , ning nii tihendada, et vesi ei saaks neist läbi tungida . Täiesti veetihedaks betooni niikuinii ei saa. Seetõttu on soovitatav ikkagi veetihedat betooni kaitsta väljastpoolt hüdroisolatsioon katetega.

Bituumenkated. Ehk bituumen-pakskiht

Bituumen-pakskiht on

Lahusti- ja asbestivaba,
Kerge töödeldavusega.
Töödeldav külmalt,
Keerukatel pindadel lihtsalt töödeldav,
Mineraalse aluspinnaga täispinnaliselt nakkuv,
Kasutatav kõikide veekoormuste puhul,
Pragusid kuni 5 mm ületatav,
Töödeltatav +1...+40 C
Moodustab vuukideta pinnasekatte.

Bituumenkatete omadused

Veetihedad
Pragusid ületavad
Elastsed
Mehaaniliste vigastuste suhtes tundlikud
UV- kiirguse suhtes tundlikud
Survekindlad.

( http://www.langeproon.ee )
Mittesurveliste või survevee tingimustes kasutatav polümeerlisandiga bituumen-pakskiht on pastöösne materjal, mis pahteldatakse või pritsitakse seina. Ta võib olla ka polüstüroolgraanulitega segatud või kiududega armeeritud.
Sobilikud aluspinnased on plokid , betoon, tellispinnad, gaasbetoon, krohv , bituumen katted . Alustasapinna tasandamiseks tuleks kasutada krohvi, mitte bituumenisegu.

RULLMATERJALIST ISOLATSIOOIPAANID

Bituumenkatetele ja mineraalsetele isolatsioonvõõpaddele on alternatiiiviks järgmised bituumenpaanid või kunstmaterjalist paanid:
bituumenpaanid klaaskuidkangal, klaasvõrgul, metallvõrgul
polümeer- bituumenpaanid klaaskiudvõrgul
külmliimumisega bituumenplaadid
termoplastilisest kunstmaterjalidest paanid
bituumenpaanid on membraanisarnased tugevalt anisotroopsete omadusteda liitmaterjalid. Nad kiisnevad kandekihist, mis on bituumeniga immutatu, ning seejärel kaetud kaitsekihiga.

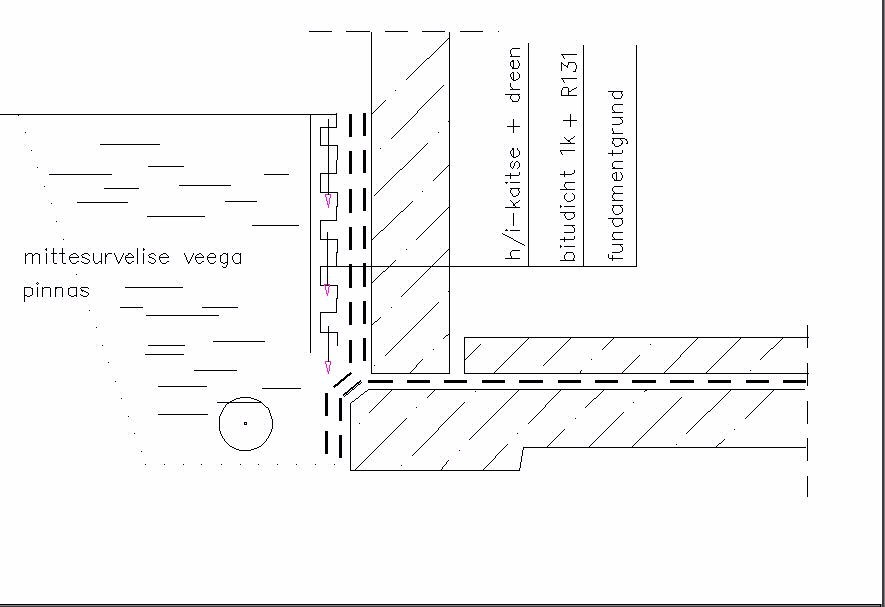

Töötlemine

Bituumenpaanid tuleb alati üksteisega kokku kleepida. Töödeldakse nii leekmeetodil, valtsmeetodil ja valumeetodil.
Harjaga võõpmeetodil töötlemine
Horisontaalpindadel kleebitakse bituumenpaanid üksteisega täispinnaliselt kinni. Selleks kantakse kleepsegu pinnale ning koheselt rullitakse bituumenpaan kinni. Servad triigitakse tugevalt kinni. Vertikaalselpindadel kleebitakse aluspinnale ja üksteisega kahekihilisse kleepmassi. Paanid triigitakse keskkohast äärepoole kinni.
Valumeetod
Selle meetodiga sulatatakse paani allpool oleval poolel bituumen, ning paan kleepub aluspinnale. Kleepmass peab tuginema paani ääre vahelt välja, mis levitatakse koheselt laiali.
( http://www.scieroofing.com/tanking.ht m)

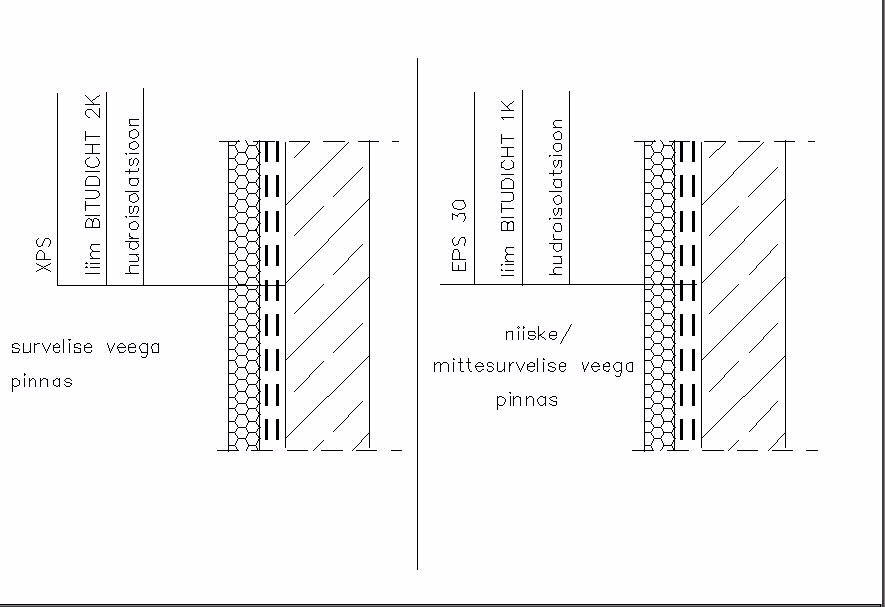

PERIMEETRI SOOJUSTUS.

Nii kaua kui keldris hoiti juurvilja polnud vajadust perimeetri soojustuseks. Kuna tänapäeval soovitatakse keldrit kasutada eluruumi funktsioonis , siis tuleb asuda tegelema ka perimeetri soojustusega. Soojustus peab asuma väljaspool hüdroisolatsiooni. Kuna soojuskiht asub ümber välispiirde vastu maapinda nimeteataksegi seda perimeetri soojustuseks.
Pidevalt seisva vee tingimustes peab perimeetrisoojustuses kasutatud XPS- plaadid olema täispinnaliselt liimitud nii, et plaadi ja vundamendi vahel ei oleks vett. Soojustusmaterjali paksus minimaalselt 120 mm kui veenivoo tase on taldmikust 1m. Minimaalselt 80 mm kui veenivootase on 500 mm. XPS tuleb maapinna liikumiste vastu toetada ülevakt oiilt mehaaniliste liistuga. Külmade keldriseinte puhul seestpoolt soojustuse paigaldamine halveneb olukord veelgi, kuna kondentsvee hulk soojustuse ja keldriseina vahel suureneb, ning koos sellega halvenevad ruumi sisekliima tingimused.
Perimeetrisoojustus likvideerib külmasillad sokliosas, ning on kaitseks hüdroisolatsioonile. Ehitusfüüsikaliselt on kastepunkt viidud seinast välja seetõtu pole vajadust täiendavale aurutõkele. Soojustusmaterjal perimeetrisoojustuses peav täitma oma funktsiooni. See on pidevas kontaktis niiske maapinnaga, kohati isegi surveveega. Plaatide kleepimiseks kasutatakse bituumenliimi. Plaadi tagumisele pinnale pannakse 6 taldrikusuurust pätsi, ning seejärel surutakse plaat vastu isolatsiooni, ning surutakse kinni. Soojustusmaterjalidest kasutatakse EPS, XPS ja vahtklaasi.

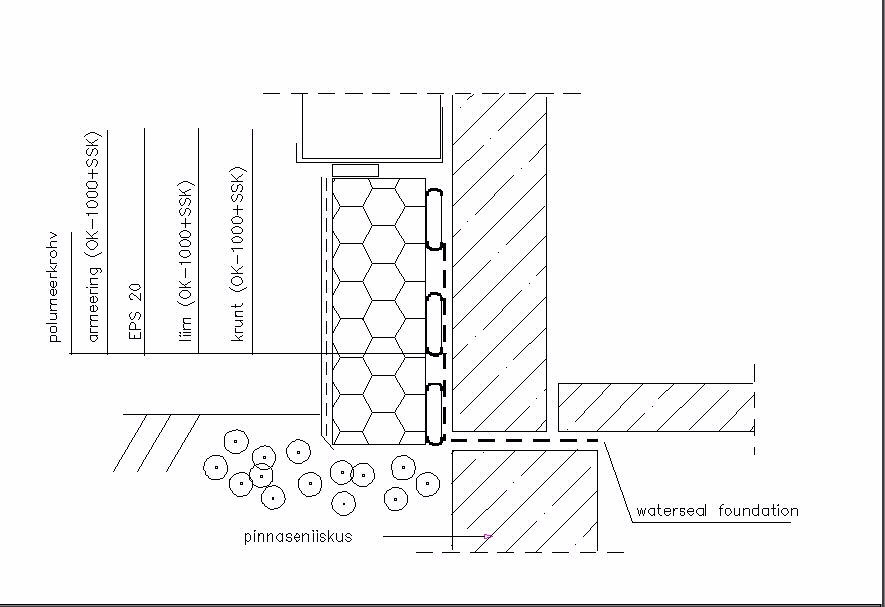

( http://www.scieroofing.com/tanking.ht m)Probleemne osa – sokkel
Niiskuskoormuse seisukohalt jaguneb vertikaalne hooneosa kolmeks: fasaadid, sokkel ja keldrisein. Fasaadile mõjub vihmavesi ja mööda pinda alla jooksev vesi. Allpool läheb fasaad üle sokkliks, kus mõjuvad lisaks eelnevale veel pinnasevesi , pritsvesi, lumevesi , lisaks veel mustus ja soolad . Soklile mõjuvad veel mehaanilised löögid. Niiskustehniliselt peab sokli joon olema min 50 cm üle maapinna.
Soklikrohvid tuleks valida selliselt , et nad oleksid püsivad:

vastupidavad mehaanillistele koormustele
püsivad vee suhtes
vastupidavad pritsvee suhtes
vastupidavad külmumise ja sulavee suhtes

sellistes tingumustes saab kasutada spetsiaalseid soklikrohve, saneerkrohve, veetihedat betooni, mineraalseid isolatsioonvõõpasid vüi bituumenkatteid.
Tähtsamad aspektid, mida tuleb sokli juures arvestada:

fassaadi üleminek tuleb nii teostada, et mööda fasaadi maha jooksev vesi ei satuks soklikatte sisse ega taha.
Fassaadi üleminek soklis on alati parem vormistada veeninaga, ning soklu sisseastega,
Soklipiirkonna soojustamisel kasutada vastavalt soklile sobivat soojustus materjali.
Pritsvee vähendamiseks moodustada ümbersokli kruusast riba või madalad põõsad pritsvee hajutamiseks

( http://www.tarmatrade.ee/File/soklitesoojustamine.pdf )

Kokkuvõte.

Eestis sajab väga palju sademeid ja pinnases on väga palju pinnase niiskust tuleb mõelda väga hoolikalt hüdroisolatsiooni peale. Ning juhul kui tahta kasutada eluasemeks keldri korrust, tuleb see isegi soojustada niiskuskindlate plaatidega. Töös tutvusin põhjalikumalt hüdroisolatsiooni vajalikusega, ning erinevate lahendustega.

Kasutatud kirjandus

http://www.langeproon.ee

http://en.wikipedia.org/wiki/Flashing_(weatherproofing)

http://www.rentokil.co.uk/residential-customers/property-care/damp/waterproofing-and-tanking/index.html

http://www.tarmatrade.ee/File/soklitesoojustamine.pdf

http://www.safeguardeurope.com/applications/basement_waterproofing.php

http://www.scieroofing.com/tanking.ht m
