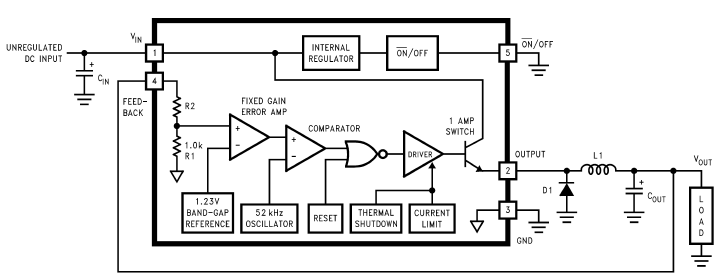

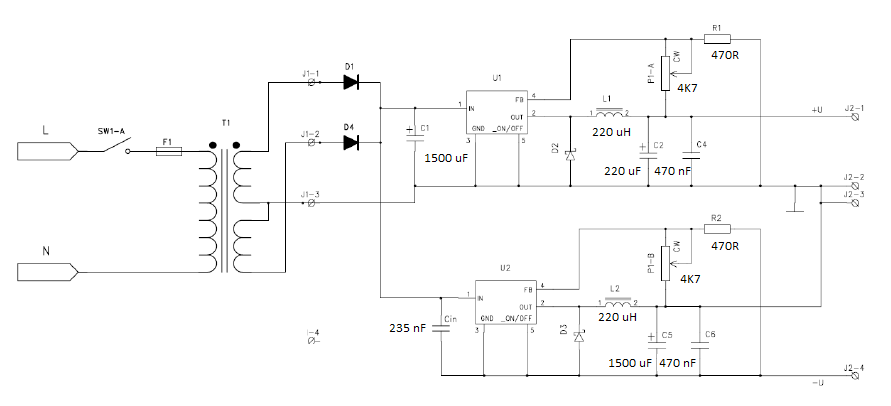

1.TÖÖ EESMÄRK JA ÜLESANNETutvuda impulss-stabilisaatorite tööpõhimõttega. Valmistada impulssrežiimis pingestabilisaatoriga kahepolaarse reguleeritava väljundiga toiteplokk, teostada vajalikud mõõtmised ja kirjutada tehtu kohta aruanne. Iseseisev vajaminevate komponentide arvutus National Semiconductors mikroskeemi LM2575 andmelehtede ja veebipõhise simulaatori WEBENCH põhjal.2. PINGET ALANDAVATE (BUCK) IMPULSS-STABILISAATORITE TÖÖPÕHIMÕTEImpulss-stabilisaator koosneb mikroskeemist LM2575, paispoolist, Schottky dioodist ning kondensaatoritest. Esmalt, kui mikroskeemis olev transistorlüliti sulgub, siis vool läbi induktiivpooli kasvab vastavalt pooli induktiivsusele ja koormustakistusele (τ = L/R), mistõttu poolil tekib esialgu lülitamise hetkel suur pingelang ja koormusel on pinge väike. Pikkamööda vastavalt ajakonstandile τ laseb induktiivpool voolul kasvada, salvestades energiat magnevälja, ja pinge koormusel kasvab. Lüliti avatakse hetkel, kui pinge väljundis on saavutanud soovitud väärtuse. Lüliti avanedes toimub induktivpoolis eneseinduktsiooni nähtus, pinge polaarsus muutub ja tekib uus vooluring läbi Schottky dioodi. Läbi päripinges dioodi suunatakse induktiivpoolis salvestunud energia koormusesse. Kui lüliti avaneb enne, kui pool on küllastunud, siis on alati pinge koormusel väiksem kui sisendpinge. Kui lüliti jälle avaneb, siis vool väheneb, kuid pool töötab selle vastu ja käitub kui pingeallikas (teistpidi polaarsusega). Pikkamööda vool ja pinge vähenevad, mille ajal poolis salvestatud energia liigub koormusesse. Kui lüliti sulgub enne kui pool täielikult maha laetud, siis koormus näeb alati nullist erinevat pinget. Paralleelselt asetatud kondensaator aitab siluda pinge lainetust, kui paispool igas tsüklis peale ja maha laeb. Joonis 1. Buck impulss-stabilisaatorAlgeline buck impulss-stabilisaator koosneb poolist, dioodist, lülitist ja vea võimendist koos lüliti kontrolli skeemiga. Skeem töötab muutes ajavahemikku, mille vältel induktiivpool saab energiat sisendist. Koormusel olev väljundpinge detekteeritakse vea võimendi poolt ja genereeritakse vea pinge, mis kontrollib lülitit. Tavaliselt kontrollib lülitit pulsilaiusmodulaator, lüliti püsib kauem suletud olekus kuna koormus tarbib rohkem voolu ja pinge tahab langeda, sageli kasutatakse kindla sagedusega ostsillaatorit lüliti juhtimiseks [2]. Joonis 2. Lüliti, pooli, dioodi ja sisendi voolud [2]Voolu lainekuju diagrammil on näha, et pooli vool on dioodi ja sisendi voolude summa. Vool liigub kas läbi lüliti või dioodi. Kondensaator paigaldatakse väljundisse, et pinge kõikumisi siluda, eriti lüliti avamise ja sulgumise üleminekutel [2]. Joonis 3. Pingeregulaatori plokkskeem [3]Joonisel on impulss-stabilisaatori plokkskeem. Koormusel olev pinge läheb läbi tagasiside ahela mikroskeemi ja läbi operatsioonivõimendi komparaatorisse. Kui 52 kHz ostsillatori pinge langeb alla mitte-inverteeriva sisendi pinge, siis lastakse läbi kõrgeim läbilastav positiivne pinge, mis läbib ja-ei elemendi kontrollerisse, mis juhib transistori lülitust [3]. 3. Toiteploki koostamine ja komponentide arvutusedToiteplokk koostati joonisel 2.1 toodud elektriskeemi alusel. Toiteplokk koosneb kahe sekundaarmähisega transformaatorist T1; kahest täisperioodalaldist D1 ja D4 ning aladile järgnevatest silukondensaatoritest C1 ja C3; Impulss-stabilisaatori moodustavad integraalskeemid U1, U2 ja paispoolid L1, L2 ning silukondensaatorid C2, C5; paispoolide vool kulgeb peale integraalskeemis lülititransistori sulgumist läbi Schottky siirdega alaldusdioodide D2, D3; tagasisideahela moodutavad kahesektsiooniline lineaarse tunnusjoonega potentsiomeeter P1 ja püsitakistid R1, R2. Kondensaatorid C2, C5 peavad olema madala impedantsiga (Low ESR) elektrolüütkondensaatorid, kuid siiski tuleb nad sillata parasiitsete komponentide mõju vähendamiseks keraamiliste kondensaatoritega C4, C6. Kõrgema taktsagedusega integraalskeemide LM2592HV ja LM2596 kasutamisel on vajalik sillata ka alaldatud võrgupinge silukondensaatorid C1, C3 keraamiliste kondensaatoritega [4]. Impulss-stabilisaatori komponendid sai joodetud valmis trükkplaadile, millel kasutatakse kahte integraalset pinget alandavat (Buck) impulss-stabilisaatorit LM2575.
