Graafika lisamine teksti ja selle töötlemine
Referaat
Koostaja : Tomas- Daniel Naanuri
Juhendaja : Maire Pruus
Vana-Võidu 2010

Sisukord

Sisukord 2
Graafika lisamine teksti 3
Graafika vormindamine tekstis 3
Pildi suurus 4
Paigutus ja tekstiga mähkimine 4
Kärpimine 5
Kujutise reguleerimine 5
Värvid ja jooned 6
Läbipaistva värvi seadmine 6
Pildi lähtestamine 6
Pildi tihendamine faili mahu vähendamiseks 7
Pildi pealdis 7
Asetekst veebilehele 8

Graafika lisamine teksti

Graafikat tuleb oma tekstidele aeg-ajalt kõigil lisada, olgu tegemist fotode, diagrammide, skeemide või muu sellisega.
Põhimõtteliselt on valida kolm võimalust:
1. Kasutades Copy/ Paste meetodit. Sel juhul tuleb käivitada pilditöötlusprogramm, seal vajalik osa pildist märkida, see Edit menüü käsuga Copy mälupuhvrisse laadida , pöörduda tagasi tekstitöötlusprogrammi ja Edit menüü käsuga Paste käsuga ta teksti kleepida. Sarnaselt saab pilte ka näiteks veebilehtedelt otse teksti paigutada.

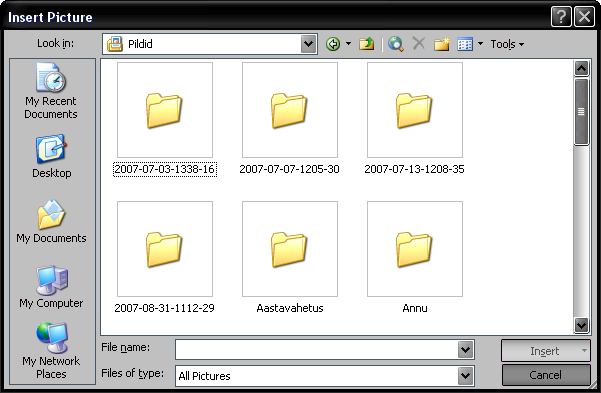

2. Kasutades Insert menüü käsku Picture valikuid . Reeglina läheb avanevate
valikute seast vaja käsku From File, mille peale avaneb kõrval nähtav
dialoogiaken, milles saame oma arvuti ketastelt/ kataloogidest otsida soovitud
graafikafaili ja selle teksti lisada. Sellisel meetodil saab lisada kõigis levinumates
graafika failivormingutes salvestatud pilte.
Samas valikus on ka käsk Clip Art, mille abil saab tekstile lisada programmi tootja (antud juhul Microsoft) poolt kasutada antud pildikogumikku kuid nende kasutamist ei soovitata, sest nad on laialt levinud ja väga isikupäratud.
3. Viimase võimalusena saab lihtsamaid skeeme /pildikesi luua ka tekstitöötlusprogrammi
oma joonistusvahendeid kasutades.

Graafika vormindamine tekstis

Enamasti soovitakse lisatud pildi suurust ja paigutust muuta, teha saab ka muud.

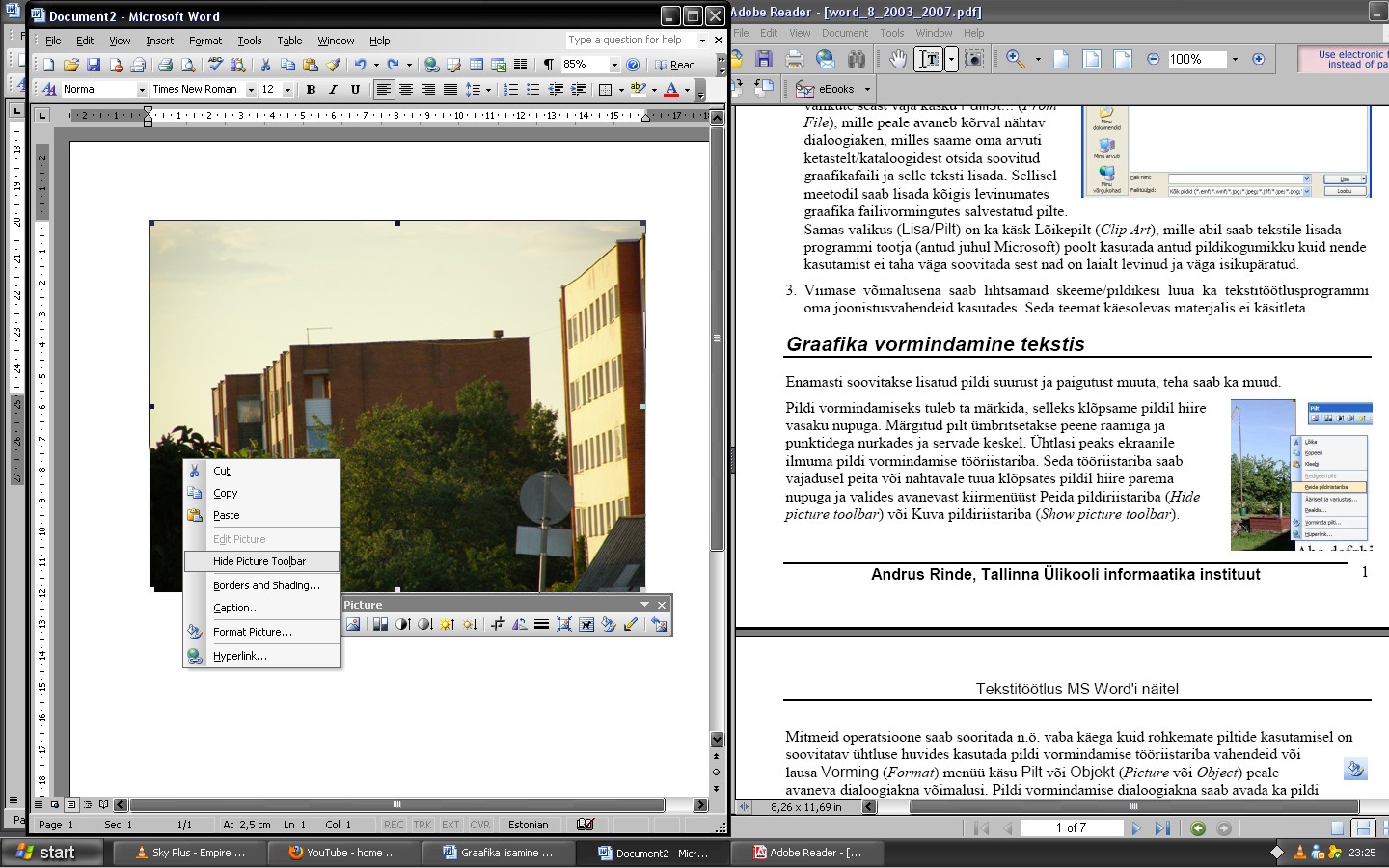

Pildi vormindamiseks tuleb ta märkida, selleks klõpsame pildil hiire
vasaku nupuga. Märgitud pilt ümbritsetakse peene raamiga ja
punktidega nurkades ja servade keskel. Ühtlasi peaks ekraanile

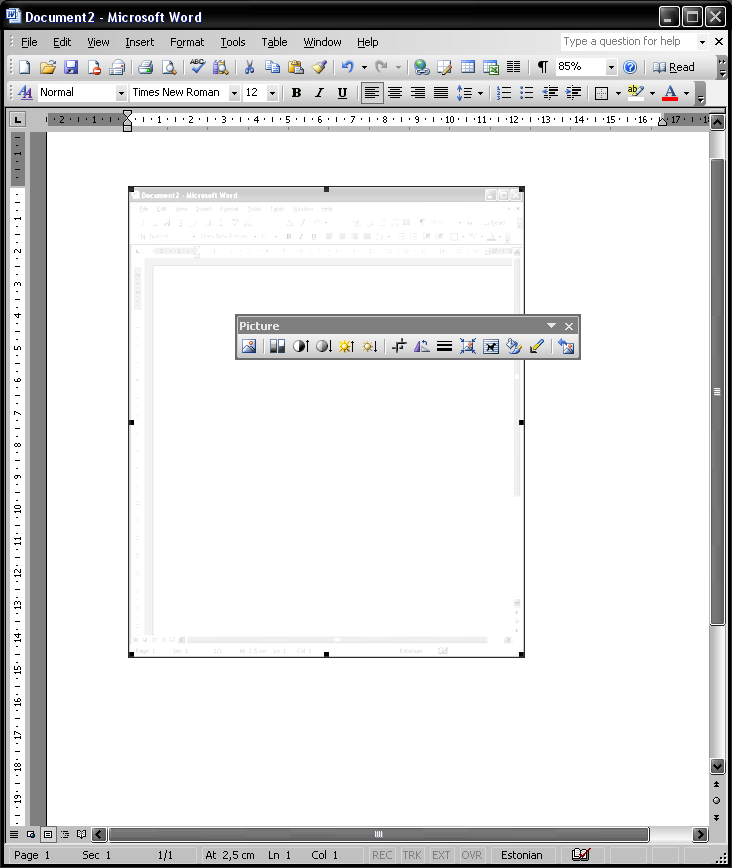

ilmuma pildi vormindamise tööriistariba. Seda tööriistariba saab
vajadusel peita või nähtavale tuua klõpsates pildil hiire parema
nupuga ja valides avanevast kiirmenüüst Hide picture toolbar või Show picture toolbar.

Pildi suurus

Pildi suurust saab muuta vaba käega, selleks tuleb liikuda valitud pildi nurgas asuvale
punktile, hiire nupp alla vajutada ning nuppu all hoides ja hiirt liigutades sobiv suurus valida.
Servadel asuvaid punkte tuleks kasutada vaid erijuhtudel, sest nende puhul ei muudetakse
suurust vaid ühes suunas, mitte proportsionaalselt ning näiteks inimesi kujutavate piltide
puhul nii teha ei tohiks.

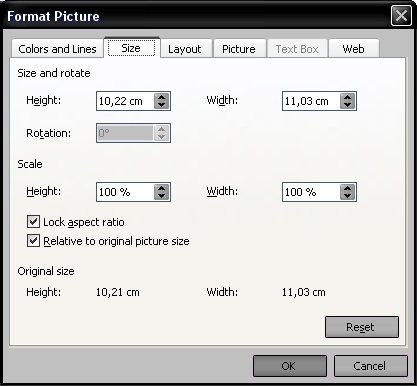

Pildi vormindamise dialoogiaknas saab pildi suurust muuta
Size vahelehelt.
Sektsioonis Size and rotate saab määrata täpsed mõõdud tavapärastes mõõtühikutes
(sentimeetrites). See võimalus on väga kasulik, kui soovitakse pildid dokumendis ühesuuruseks teha.
Saab määrata ka nurka, mille võrra objekti pööratakse.
Sektsioonis Scale saab määrata suuruse
originaali suhtes (protsentides).
Valik Lock aspect ratio laseb
suurust muuta proportsionaalselt ehk kui muudate laiust, muutub samas proportsioonis ka kõrgus.
Valik Relative to original picture size hoiab Scale (suurus
protsentides) pildi originaalmõõtude suhtes.
Vahelehe allservas on nähtaval pildi originaalmõõdud ja Reset nupp algseisu
taastamiseks.

Paigutus ja tekstiga mähkimine

Pildi paigutus tähendab seda, kas tegemist on justkui tähemärgiga või tekstiga ümbritsetud (mähitud) pildiga .

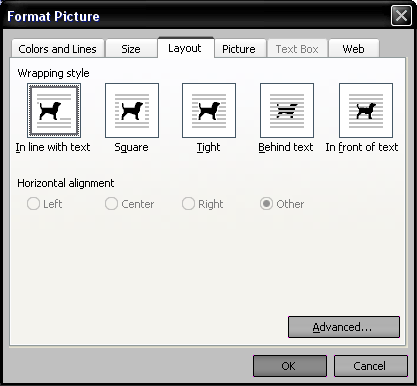

Pildi paigutust ja tekstiga mähkimislaadi saab määrata pildi vormindamise dialoogiaknas Layout vahelehelt.
Valikud on:

• In line with text, mille puhul käitub pilt nagu hiiglaslik tähemärk, allub mitmetele teksti vormindamise võtetele, näiteks joondamisele (alignment). See valik on mõistlik, kui pilti soovitakse paigutada justkui eraldi reale tekstilõikude vahel. Selliselt paigutatud pildile saab lisada pealdist ( caption ), mis on vajalik näiteks akadeemilistes töödes!

• Square , mille puhul tekst ümbritseb pilti kõigist neljast küljest.

• Tight, mille puhul mähitakse vektorgraafika pilt tekstiga tihedalt, mitte


ristkülikukujuliselt vaid pildil olevate objektide piirjooni mööda.

• Behind text, mille puhul paigutatakse pilt teksti taha.

• In front of text, mille puhul paigutatakse pilt teksti ette.

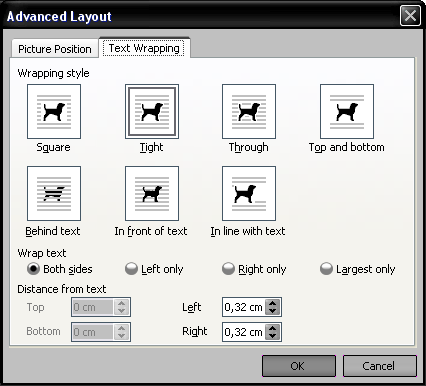

Kasutada saab ka täpsemaid valikuid, selleks tuleb paigutuse vahelehe all paremas nurgas klõpsata nupul Advanced , mille peale avaneb järjekordne dialoogiaken. Kõige olulisem lisavõimalus selles aknas on kaugus tekstist. Kasutajal on võimalik
määrata, kui kaugele ülevalt, alt, vasakult ja paremalt peab tekst pildist jääma.
Paigutust saab määrata ka pildi tööriistaribalt, selleks on seal vastav Text Wrap nupp. Sellel nupul klõpsamisel
avaneb valik, kus on kõik eelnevast
tuttavad valikud aga lisaks viimasena veel
Edit wrap points. Selle sisselülitamisel ümbritsetakse pilt peene punase
punktiirjoone ning mustade sõlmpunktidega, mida saab hiirega ümber paigutada
ja nii muuta piire mida mööda tekst pilti mähib. Peale muudatuste
tegemist tuleb samal nupul muutmisrežiim samal nupul klõpsates välja lülitada.

Kärpimine

Sageli on fotol üleliigseid osi, mida saab kärpimise abil eemaldada. Pildi vormindamise dialoogiaknas Picture vahelehel ülemises servas kärpimisvahendid (Crop). Võimalik on eemaldada infot pildi servadelt (vasakult, paremalt, ülevalt, alt). Kahjuks on selline sentimeetrite määramine väga ebamugav.
Kärpimist on mugavam sooritada n.ö. vaba käega. Selleks tuleb pildi tööriistaribal
klõpsata vastavat Crop nuppu, mis lülitab kärpimisrežiimi sisse/välja.
Kärpimisrežiimis ümbritsevad pilti erilised markerid, mida hiirega nihutades saabki pildi
servasid kärpida.

Kujutise reguleerimine

Kujutise reguleerimine ( Image control ) pildi vormindamise dialoogiakna Picture
vahelehe alumises osas pakub võimalusi pildi värvusinfo ( Color ), heleduse (Brightness) ja
kontrasti (Contrast) seadmiseks.
Valik Color võimaldab valida:

• Automatic – pilti näidatakse selliste värvidega nagu ta originaalis on.

• Grayscale – pilti näidatakse halltoonides ehk mustvalge fotona.

• Black & white – pilti näidatakse kahevärvilisena – musta ja valgega.

• Washout – pilti näidatakse kahvatute värvidega.


Vahelehe all paremas nurgas on nupp Reset, mis lähtestab sellel vahelehel tehtud
valikud ehk taastab algseisu.
Pildi tööriistareal saab värve seada valikust, mis avaneb vastaval Color nupul klõpsates.
Heleduse ja kontrasti muutmiseks on pildi tööriistaribal vastavalt nupud More contrast, Less contrast, More brightness ja Less brightness.

Värvid ja jooned

Sageli on pilt selline, et tema eraldamiseks tekstist on mõistlik ta raamjoonega ümbritseda.
Mõnede vektorgraafikat sisaldavate piltide puhul (näiteks wmf failivormingus) saab pildile ka taustavärvi lisada.

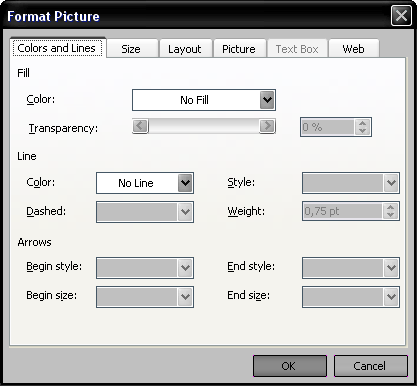

Pildi vormindamise dialoogiaknas on raamjoonte ja värvide
lisamiseks/muutmiseks Colors and
lines vaheleht. Toiminguid siinjuures pikemalt ei selgitaks, sest need sarnanevad kõigi teiste joonte ning varjutuste lisamisega.
Pildi tööriistaribal on joonte lisamiseks spetsiaalne Line style nupp, mille klõpsamisel avanevast joonetüüpide valik.

Läbipaistva värvi seadmine

Piltidel saab määrata värvi, mis muudetakse läbipaistvaks. Seda operatsiooni saab sooritada vaid pildi tööriistaribalt, millel on Set transparent color nupp.
Sellel nupul klõpsamise järel tuleb hiirega pildile liikuda ja sobivat värvi kohal klõpsata.
Tegevust saab sooritada mitmeid kordi järjest, kuni saavutatakse parim tulemus.

Pildi lähtestamine

Pildi lähtestamine tühistab kõik rakendatud vormingud, seab suuruse 100% peale, värvused,
heleduse, kontrasti originaalseteks, eemaldab raamjooned , tühistab kärped ja läbipaistva
värvi. Lähtestamiseks on pildi tööriistaribal Reset picture nupp.

Pildi tihendamine faili mahu vähendamiseks

Graafika lisamine tekstile suurendab oluliselt faili mahtu, näiteks bmp failivormingus (tihenduseta formaat ) 16 miljoni värviga pildi iga punktike (piksel) vajab sama palju salvestusruumi kui kolm tähemärki. Tavalise 1024X768 arvutiekraani mõõdus värvifoto maht on seega samaväärne 1024X768X3=2359296 tähemärgi mahuga, mis võrdub näiteks 590 lehekülje tihedalt
12 punkti suuruse Times New Roman fondiga täidetud tekstiga! Kasutades jpg failivormingus
pilte saame muidugi hakkama 10 või enam kordi vähemaga.
Kui me pilti tekstis väiksemaks muudame ja näiteks ka kärbime, siis säilib esialgne andmemaht ja tekstidokument muutub ülearu suureks. See muudab tema avamise / salvestamise aeglaseks ning raskendab ka tema elektroonilist edastamist ja säilitamist. Kui oleme kindlad, et pildid jäävad teksti just selliselt nagu oleme nad vormindanud, siis oleks mõistlik nad tihendada, et eemaldada liigsed andmed.
Pildi tihendamiseks tuleb pildi vormindamise dialoogiaknas Picture vahelehe alumises vasakus nurgas klõpsata Compress nupul, mille peale avaneb kõrvalolev dialoogiaken.
Sektsioonis Apply to, saab määrata, kas
tihendate ainult valitud pildi (Selected pictures) või kõik tekstis leiduvad pildid (All pictures in document). Viimast valikut peaks rakendama vaid juhul, kui olete täiesti kindel, et ühegi pildi
vormingut enam muuta pole vaja.
Sektsioonis Change resolution, saate valida, kas millise väljundi jaoks pilt optimeeritakse. Valida on Web/ Screen , kui kavatsete näiteks dokumendi veebilehena üles seada ja Print, kui dokumenti
soovitakse printida ning No change.
Sektsioonis Options, saab määrata, mida ikkagi tehakse. Määrata saab Compress pictures, mis laseb optimeerida ja/või Delete cropped areas of pictures, mis eemaldab kärpimisel peidetud pildi osa andmed.

Pildi pealdis

Pildi pealdis (caption) on reeglina pildi alla paigutatud selgitav tekst. Pealdist saab lisada vaid
nendele piltidele, mille tekstiga mähkimislaadiks (wrapping) on valitud In line with text.
Pealdis koosneb kolmest osast:

• Label – ühine nimetaja kõigile sarnastele objektidele (näiteks foto, illustratsioon ,


joonistus vms);

• umber – teksti algusest lugedes järjekorranumber;

• ext – selgitus , mis on pildil.


Pealdise lisamiseks tuleb pilt valida (klõpsatus pildil) ja seejärel anda menüüst Insert
valikust Reference käsk Caption.
Loomulikult saab sama käsu anda pildil hiire parema nupuga klõpsamisel avanevas menüüs.
Avanevas dialoogiaknas on järgmised võimalused ja valikud:

• Caption – väli, millel on näha lisatava pealdise välimus, sealhulgas automaatselt lisatud järjekorranumber. Sellel väljal klõpsates saab kirjutada ka soovitud selgitava teksti.

• Label – võimaldab valida antud objektile sobivat silti (vaikimisi on olemas Figure, Table ja Equation). Vajadusel saab silte juurde luua.

• Exclude label from caption – võimaldab sildi pealdisest ära jätta, siis koosneb pealdis vaid järjekorranumbrist ja selgitavast tekstist (kui see on kirjutatud).

• New label – uue sildi loomine.

• Delete Label – ebavajalikuks osutunud sildi kustutamine.


Pealdise lisamisel joondatakse see sarnaselt pildile (kui pilt oli joondatud rea keskele ( center ),
siis joondatakse keskele ka pealdis). Pildile määratakse automaatselt lõigu omadus Keep with next, et pilt ja pealdis ei satuks eraldi lehekülgedele.

Asetekst veebilehele

Kuna tänapäevane tekstitöötlusprogramm suudab dokumendi ka veebileheks teisendada, siis pakutakse võimalust piltidel ka veebi headele tavadele ning standarditele vastavat aseteksti
( Alternative text) lisada.
Selle lisamiseks on pildi vormindamise dialoogiaknas Web vaheleht ja sellel Alternative text sisestusväli.
