SissejuhatusTöö eesmärgiks oli selgitada boileri soojuslikud ja hüdraulilised näitajad. Lisaks tuli sooritada
küttepinna arvutused ning arvutada pumba tootmisvõimsus.
Horisontaalselt paikneva veeboileri tootlikus oli
18000 kg/h ning 24 kraadine vesi oli tarvis
kuumutada 80 kraadini, kasutades selleks saja kraadist drosseldatud primaarauru.
Boileris olevate
torude siseläbimõõt oli 25 millimeetrit ning välisläbimõõt 29 millimeetrit.
Lisaks leiti pumba võimsus.
1. Temperatuuride graafik ja keskmine logaritmiline temperatuuride vahe Toote, milleks oli kuum vesi, puhul oli teada nii alg- kui ka lõpptemperatuur ning auru rõhk. Auru
temperatuur oli protsessis
konstantne .
Vee alg- ja lõpptemperatuur (t1, t2) :
t1 = 24oc
t2 = 80oc
Teades ainult auru rõhku, leiti sellele vastav temperatuur aurutabelist (Lisa 1)
pa= 1,033 ata
ta= 100oc
Arvutati keskmine logaritmiline temperatuuride vahe kütteauru ja vee vahel:
t2
t
t1
ta
t1
ln
; C
ta
t2
∆t = 80-24 / ln (100- 24/100-80) = 56 / ln3,8 = 41,94 oc
100oc
80oc
24oc
Joonis 1. Boileri töö temperatuuride graafik
2. Vee keskmine temperatuur aparaadis ja sellele vastavad vee füüsikalised omadused Arvutati vee keskmine temperatuur:
tkesk = ta – t ; C
tkesk = 100 – 41,94 = 58,06oc
Selle temperatuuri järgi leiti veetabelist (Lisa 2) järgmised näitajad:
Soojusjuhtivustegur = 0,565
kcal /mCh
Tihedus (erikaal) = 984,4 kg/m3
Erisoojus c = 1,004 kcal/kgC
Kinemaatiline
viskoossus = 0,462 10-6 m2/s
Prandtli
kriteerium Pr = 3,12
3. Vee voolukiirus aparaadisKui vesi voolaks 1 torus korraga, avalduks voolukiirus:
Gw )1
2
3600 7
0 85
; m/s
sdG – aparaadi
tootlikkus ; kg/h (lähteandmetes).
ds – toru siseläbimõõt; m (lähteandmetes, teisendada mm m).
– vee tihedus; kg/m3 (vt. Punkt 3).
Arvutati voolukiirus, kui vesi oleks voolanud ainult ühes torus.
G = 18000 kg/h
ds = 25 mm = 0,025 m
= 983,2 kg/m3
w(1) = 18000/3600*984,4*0,785*0,0252 = 18000/1738,696 = 10,35 m/s
Kuna sobivaim voolukiirus on vahemikus 1,5- 2 m/s, oli voolukiirus liiga suur selleks, et vesi oleks
võinud voolata ühes torus korraga. Liiga suure voolukiiruse (üle 3 m/s) korral suurenevad kulutused
veepumbale. Voolukiiruse alandamiseks pandi vesi paralleelselt voolama mitmes torus korraga.
w = w(1) /6 = 10,35/6 = 1,725 m/s ≈ 1,73 m/s
Edaspidistes arvutustes kasutati
tegelikku voolukiirust (w) ning arvestati, et antud juhul oli torude
arv käigus nk = 6.
4. Aparaadi soojuskoormusLeiti
veele üleantav vajalik soojushulk:
Q = G c (t2 - t1) ; kcal/h
Q = 28000 * 1,004 * (80-24) = 1 574 272 kcal/h
5. Auru kulu protsessi läbiviimiseksLeiti kütteauru (drosseldatud primaaraur) kulu kuuma vee tootmiseks.
QD
; kg/h
i
tk
i – auru soojasisaldus; kcal/kg (aurutabelist ta järgi).
tk – aurust tekkiva
kondensaadi temperatuur, orienteeruvalt:
t 2
ttak
; C.
2
– boileri soojuslik kasutegur (0,85–0,95). Selles töös = 0,90.
tk = 80 + 100 / 2 = 180/2 = 90 oc
D = 1 574 272 / (639,4- 90) * 0,9 = 1 574 272 / 494,46 = 3183,82 kg/h
Auru
erikulu 1 kg vee kohta:
Dma
; kg/kg
Gma = 3183,82/18000 = 0,176 kg/kg
6. Soojusülekandetegur vee poolelLeiti soojusülekandetegur (2) toru seinalt torus voolavale veele.
a) Reynoldsi kriteerium veele:
w
dRe
s
Re = 1,73*0,025/ 0,462 10-6 = 93 614, 71 – Turbulentne voolurežiim.
b) Nusselti kriteerium:
Nu = 0,023 Re 0,8 Pr 0,4
Nu = 0,023 * 93 614,710,8 * 3,120,4 = 0,023 * 9485,82 * 1,57 = 342,53
c) Soojusülekandetegur 2 :
Nu
2
; kcal/m2 Ch
sd – vee soojusjuhtivustegur
α2 = 342,53 * 0,565 / 0,025 = 193,53 / 0,025 = 7741,2
7. Soojusülekandetegur kütteauru poolelLeiti soojusülekandetegur (1) aurult toru seinale.
a) Valiti ette toru seina temperatuur ts :
ts = ta – (5…15) ; C
ts= 100 – 15 = 85 oc
b) Arvutati orienteeruv kondensaadi kile temperatuur:
tk = 0,5 (ta + ts) ; C
tk = 0,5 * (100+85) = 92,5 oc
Nimetatud temperatuuri järgi leiti kondensaadi kile omaduste kohta tegur A.
Tabel 1. Kondensaadi kile omaduste tegurid.
tk ; C 60 80 100 120
A 1900 2070 2190 2300
A = 2145
c) Arvutati soojusülekandetegur 1
Aparaadi asend horisontaalne:
r4
1 7
0 2
A
; kcal/m2 Ch
vd
t
kα1 = 0,72 * 2145 * 4√539,4/0,029*10 = 0,72 * 2145 * 6,57 = 10 146, 71
r – vee
aurustumissoojus ; kcal/kg (leitakse aurutabelist ta järgi).
h – torude kõrgus aparaadis; m (valitakse ette piiridest 1,0–1,4 m).
tk – temperatuuride vahe kütteauru ja toru seina vahel (tk = ta – ts); C.
dv – toru välisläbimõõt; m.
8. Soojusläbikandetegur k ja valitud toru seina temperatuuri kontrollSoojusläbikandetegur arvutatakse järgmise valemiga:
1
k 1
s
1 ; kcal/m2 Ch
1
s 2
s – toru seina paksus; m, mis leitakse toru sise- ja välisläbimõõtude kaudu.
s – toru seina materjali soojusjuhtivustegur; kcal/m Ch.
K = 1 / (1/10 146, 71 + 0,002/44 + 1/7741,2) = 1 / (0,0000985+0,0000454+0,0001292) =
= 1/0,0002731 = 3661,66 kcal/m2 Ch
Järgnevalt kontrolliti valitud toru seina temperatuuri õigsust (vt. punkt 8 a):
k
tts
ta 1 ; C
t – keskmine logaritmiline temperatuuride vahe; C (vt. punkt 2).
ts = 100 – 3661,66*41,94/ 10 146, 71 = 100- 15,13 = 84,87 C
9. Boileri küttepind ja peamised ehituslikud näitajadSoojusvaheti vajalik küttepinna suurus arvutati järgmise valemiga:
QF
k ; m2
tF = 18000 / 3661,66* 41,94 = 1 574 272/153 570,02 = 10,25 m2
Ehituslikud näitajada) Teada on boileris kasutatavate torude sise- ja välisläbimõõdud ds ja dv; m.
ds = 0,025 m
dv = 0,029 m
b) Teada on ka torude arv käigus nk (vt. Punkt 4).
nk = 6
c) Horisontaalse asendiga aparaadi puhul tuleb torude pikkus l ette valida (1–1,5 m).
l = 1,3 m
d) Torude summaarne pikkus boileris:
FL ; m
dvL = 10,25 / π * 0,029 = 10,25 / 0,091 = 112,63 m
e) Üldine torude arv boileris:
LLnü
või
nü
(ümardada täisarvuni)
lhnü = 112,63/1,3 = 86,63 87
f) Käikude arv boileris:
nzü
(ümardada täisarvuni)
nkz = 87 / 6 = 14,5 15
Tegelik torude arv nü = 6*15 = 90
g) Boileri silindrilise väliskesta läbimõõt sõltub aparaadi tootlikkusest, torude arvust, läbimõõdust
jm. näitajatest (Dk = 0,3–0,6 m).
Dk = 0,4 m
10. Boileri hüdrauliline arvutusBoileri hüdraulilise
arvutuse eesmärgiks oli leida veepumba vajalik võimsus ja tekitatav surve, mis
kindlustaks etteantud tootlikkuse ja vee voolukiiruse ning kataks aparaadis ja ühendustorustikus
(liinis)
tekkivad survekaod (rõhukaod).
10.1 Survekadu kohttakistuste ületamiseks boilerisa) Vee sisse- ja väljavoolu ava
ristlõikepind :
f
2
1 = 0,785 ds ; m2
f1 = 0,785 * 0,0252 = 0,00049 m2
b) Ühe käigu jaotuskarbi ristlõikepind:
0
D 2
785
fk2
; m2
zf2 = 0,785 * 0,42 / 15 = 0,0083 m2
c) Ühte
käiku kuuluvate torude ristlõikepind:
f3 = f1 nk ; m2
f3 = 0,00049 * 6 = 0,00294 m2
d) Kohttakistustegur vee sissevoolul esimesse jaotuskarpi:
2
f 1
1 1
f 2
ξ1 = (1 - 0,00049/0,0083)2 = (1 – 0,059)2 = 0,88
e) Kohttakistustegurid vee sissevoolul jaotuskarbist torudesse:
Kohttakistustegurid 2 leiti suhte f3 / f2 järgi tabelist 2.
f3 / f2 = 0,00294/0,0083 = 0,35
2 = 0,36

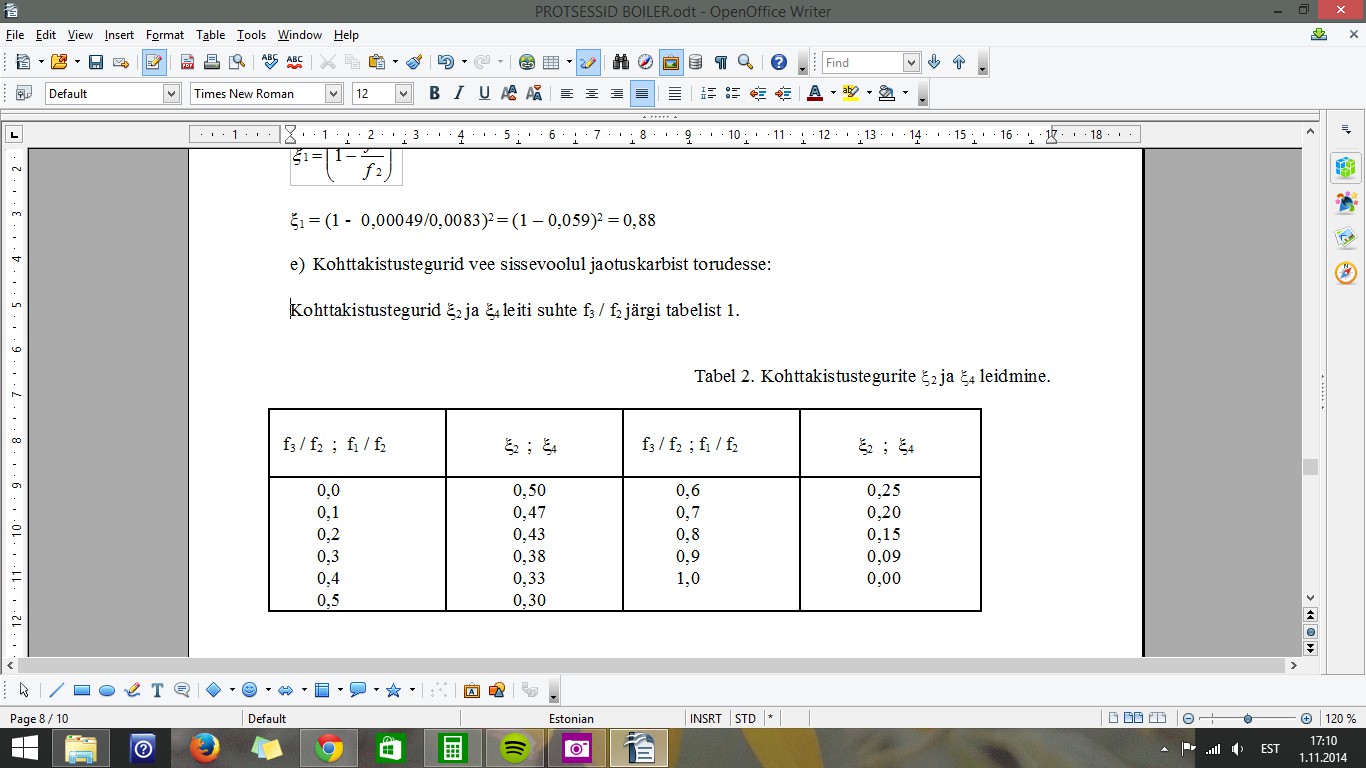

Tabel 2. Kohttakistustegurite 2 ja 4 leidmine.
f) Kohttakistustegurid vee väljavoolul torudest jaotuskarpi:
2
f 3
3 1
f 2
2
3 = (1 0
– ,35) = 0,652 = 0,42
g) Kohttakistustegur vee väljavoolul viimasest jaotuskarbist:
Kohttakistustegur 4 leiti suhte f1 / f2 järgi tabelist 1.
f1 / f2 = 0,059 ≈ 0,06
4 = 0,48
h) Kiiruse surve:
w2
Hw
; m (H
2
g2O)
w – vee voolukiirus torudes; m/s (vt. punkt 4).
g –
raskuskiirendus ; m/s2 (9,81).
Hw = 1,732 / 2*9,81 = 2,99 / 19,62 = 0,15 m
i) Survekadu kohttakistuste ületamiseks:
H '
k
Hw ; m
1 2
z 3
z 4 (kohttakistustegurite summa).
∑ =
0,88 + 0,36*15 + 0,42*15 + 0,48 = 13,06
H'k = 13,06*0,15 = 1,96 m
j) Survekadu voolusuuna muutustele boileris:
H ' '
k
z
1
Hw ; m
z – käikude arv (vt. punkt 10f)
–
takistustegur voolusuuna muutumisel 180 all (1,1)
H' k = 1,1*(15 – 1)*0,15 = 2,31 m
k) Summaarne survekadu kohttakistuste ületamiseks:
Hk = H’k + H’’k ; m
Hk = 1,96 + 2,31 = 4,27 m
10.2 Liinikaod boilerisLHl
Hw
; m
ds 0,3164 (liini takistustegur boileris).
4 Re
Re – vt. punkt 7 a.
L – torude summaarne pikkus boileris; m.
L = nü
l või L = nü h ; m
nü – üldine torude arv
l (h) – ühe toru pikkus (või kõrgus); m (vt. punkt 10).
= 0,3164 / 4√93 614, 71 = 0,3164 / 17,49 = 0,018
L = 87 * 1,3 = 113,1 m
Hl = 0,018 * 0,15 * (113,1 / 0,025) = 12,21 m
10.3 Summaarne survekadu boilerisHap = Hk + Hl + Hw; m
Hap = 4,27 + 12,21 + 0,15 = 16,63 m
10.4 Survekadu vee voolamisel väljaspool boilerit (Hsum)Siin võeti arvesse survekadu boilerit ühendavates
torustikes (liinis). Liinitorustiku siseläbimõõt Ds
valiti selline, et vee voolukiirus liinis oleks vahemikus 1–2 m/s.
Gw
; m/s
2
3600 785
0
sDVoolukiiruseks väljaspool boilerit võeti 2 m/s, mille järgi liinitorustiku siseläbimõõt oli 0,056 m.
w = 2 m/s
2 = 18000 / 3600 * 996,6 * 0,785 * D 2s
D 2
s = 9000 / 3600 * 996,6 * 0,785 = 9000 / 2816391,6 = 0,00319
Ds = 0,056 m
Re = w * d / ν
ν = 0,928 * 10-6 m2/s
Re = 2 * 0,056 / 0,928 * 10-6 = 120 689,6
=
0,316 / 4√Re
=
0,316 / 4√120 689,6 = 0,0169
hw = w2 / 2 * g
hw = 22 / 2*9,81 = 4 / 19,62 = 0,204 m
Lekv = Σ(n * d * m)
Lekv = (20 * 0,056) + (8 * 30 * 0,056) + (3 * 75 * 0,056) + (250 * 0,056) + (75 * 0,056) +
+ (40 * 0,056) = 47,60 m
Tabel 3. Kohttakistuste ümberarvutustegurid
KOHTTAKISTUS
ÜMBERARVUTUSTEGUR m
Põlvis 90◦
d = 10...64 mm
30
d = 76...152 mm
40
Kolmikkraan
60...90 (Siin töös 75)
Pöördklapp
75
Sissevool torusse
20
Väljavool torust
40
Vooluhulga mõõtja
200...300 (Siin töös 250)
hl+k = * ((L
+ Lekv) / d) * (w2 / 2 * g)
L = 40 m
hl+k = 0,0169 * ((40 + 47,60) / 0,056) * 0,204 = 5,39 m
hg = 14 m
Hsum = hl+k + hg + hw
Hsum = 5,39 + 14 + 0,204 = 19,594 m

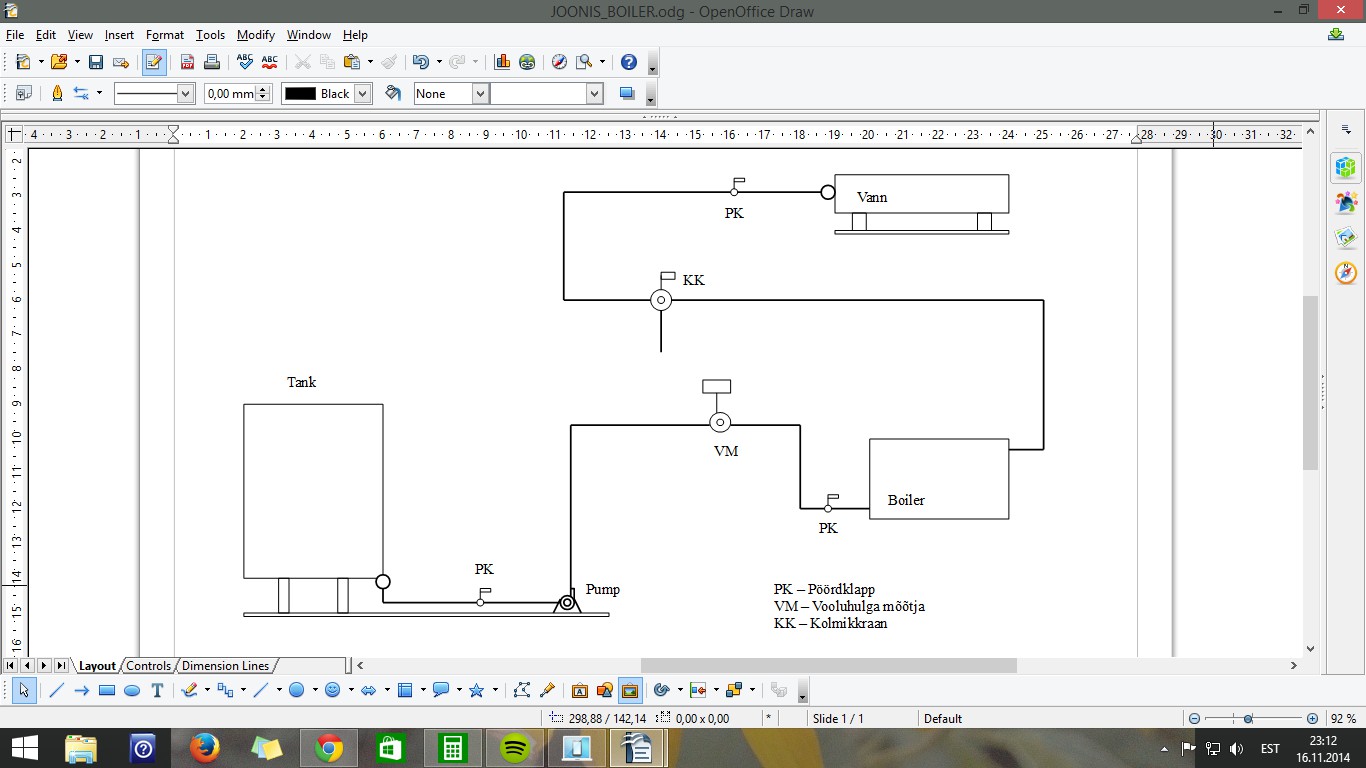

Joonis 2. Liini asendiskeem
10.5 Veepumba vajalik võimsusG
apH
sH um
N
,
1 2 ; kW
3600 102
– pumba kasutegur = 0,65.
N = (18000 * (16,63 + 19,594) / 3600 * 102 * 0,65) * 1,2 = 652032 / 238680 * 1,2 = 3,27 kW
Lisa 1Küllastunud auru omadusedTemperatuurRõhk Erimaht v,Entalpia Aurustumis - t, C
p, ata
m3/kg
(soojasisaldus) soojus i, kcal/kg
r, kcal/kg
20
0,0238
25
0,0323
30
0,0433
35
0,0573
40
0,0752
19,55
613,5
573,5
45
0,0977
15,28
615,7
570,7
50
0,1258
12,05
618,0
568,0
55
0,1605
9,589
620,0
565,2
60
0,
2031 7,687
622,5
562,5
65
0,
2550 6,209
624,7
559,7
70
0,3177
5,052
626,8
556,8
75
0,393
4,139
629,0
554,0
80
0,483
3,414
631,1
551,2
85
0,590
2,832
633,2
548,2
90
0,715
2,365
635,3
545,3
95
0,862
1,985
637,4
542,4
100
1,033
1,675
639,4
539,4
105
1,232
1,421
641,3
536,3
110
1,461
1,212
643,3
533,1
115
1,724
1,038
645,2
530,0
170
8,080
662,4
490,6
180
10,23
664,6
482,3
190
12,80
666,4
473,5
200
15,85
667,7
464,2
210
19,55
668,6
454,4
Lisa 2Vee füüsikalised omadusedTemperatuur
t, ºC
Tihedus Erisoojus
Soojusjuhtivus Kinemaatiline Pr
, kg/m3
c, kcal/kgºC
tegur
viskoossus
, kcal/mºCh
10-6, m2/s
0
999,8
1,012
0,474
1,790
13,7
5
999,7
1,009
0,484
1,540
11,3
10
999,6
1,006
0,494
1,300
9,56
15
998,9
1,005
0,504
1,100
8,15
20
998,2
1,004
0,515
1,000
7,06
25
996,9
1,004
0,523
0,910
6,20
30
995,6
1,003
0,531
0,805
5,50
35
993,9
1,003
0,538
0,720
4,85
40
992,2
1,003
0,545
0,659
4,30
45
990,1
1,003
0,551
0,615
3,90
50
988,0
1,003
0,557
0,556
3,56
55
985,6
1,003
0,562
0,515
3,25
60
983,2
1,004
0,567
0,479
3,00
65
980,5
1,005
0,571
0,445
2,75
70
977,7
1,006
0,574
0,415
2,56
75
974,8
1,006
0,577
0,385
2,35
80
971,8
1,007
0,580
0,366
2,23
85
968,5
1,008
0,583
0,347
2,10
90
965,3
1,009
0,585
0,326
1,95
95
961,8
1,009
0,586
0,310
1,85
100
958,3
1,010
0,587
0,295
1,75
Document Outline
- Sissejuhatus
- 1. Temperatuuride graafik ja keskmine logaritmiline temperatuuride vahe
- 2. Vee keskmine temperatuur aparaadis ja sellele vastavad vee füüsikalised omadused
- 3. Vee voolukiirus aparaadis
- 4. Aparaadi soojuskoormus
- 5. Auru kulu protsessi läbiviimiseks
- 6. Soojusülekandetegur vee poolel
- 7. Soojusülekandetegur kütteauru poolel
- 8. Soojusläbikandetegur k ja valitud toru seina temperatuuri kontroll
- 9. Boileri küttepind ja peamised ehituslikud näitajad
- 10. Boileri hüdrauliline arvutus
- 10.1 Survekadu kohttakistuste ületamiseks boileris
- 10.2 Liinikaod boileris
- 10.3 Summaarne survekadu boileris
- 10.4 Survekadu vee voolamisel väljaspool boilerit (Hsum)
- 10.5 Veepumba vajalik võimsus
- Tihedus
- Erisoojus
- Soojusjuhtivus tegur
- Kinemaatiline
- Pr
Kõik kommentaarid
