Lamineeritud materjalid mööblitööstuses (0)

Tallinna Tehnikaülikool
Polümeerteaduse Instituut
REFERAAT:
Lamineeritud materjalid mööblitööstuses
Tallinn
2007
Sisukord
Sisukord 2
Mis on laminaat ? 3
Lamineerimine 4
Kõrgsurve laminaat (HPL- High Pressure Laminate) 5
Kompaktlaminaat (SGL- Solid Grade Laminate) 5
Lamineeritud klaas   5
Kilelaminaat 6
Vaiklaminaat 6
Plastiklaminaat 7
Metall -laminaat 8
Suunatud kiududega plaat (Oriented Strand Board - OSB) 8
Laminaati võib kombineerida erinevate materjalidega 9
Kasutatud kirjandus 10
Küsimusele, milline on parim mööblipinna kattematerjal, ei ole ühest vastust. Soovides leida pöögi tooni lauda, on võimalus osta laud, mille plaat on kaetud kas naturaalse pöögispooniga, pöögi tooni melamiiniga, pöögi tooni laminaadiga või hoopis värvitud beežiks. On loomulik, et erinevatel materjalidel on erinevad omadused, samas on ka nõudmised ja vajadused isesugused. Mööbliplaat  reeglina kas lamineeritakse või spoonitakse*. Meie aga uurime lähemalt lamineeritud materjale.
Mis on laminaat?
Laminaat on materjal, mis on saadud kahe või enama materjalikihi ühendamisel. Laminaadi tegemist nimetatakse lamineerimiseks; tavalisem kõneviis viitab sandwich -i (võileiva) tüüpi komposiitmaterjalile. Mööblitööstused defineerivad laminerimist kui plaadi katmist kas melamiini** või laminaadi kihiga . Kui sai toodud ära mööblitööstuste poolt defineeritud sõna „lamineerimine”, siis toome ära ka nende poolt defineeritud sõna „laminaat”. Seega laminaat on paksem mööbliplaadi viimistusmaterjal, kui melamiin ja ta koosneb mitmest vaiguga immutatud paberist. Alumistes kihtides kasutatakse tavaliselt odavama fenoolformaldehüüdvaiguga immutatud pabereid .
Näide “sandwichi” tüüpi komposiitmaterjalist
Töölauaplaatide valmistamisel kasutatakse peamiselt rull-laminaati paksusega 0,33 mm. Kuid söökla- ja koolimööbli ning teistel juhtudel, kus nõudmised lauaplaadile on veel suuremad, tarvitatakse kõrgsurvelaminaati, mis on paksusega 0,8 mm.
Laminaadile ehk immutatud paberi kihist koosnevale pinnakattematerjalile, kus paber on kõrge surve all kokku surutud, trükitakse tihtipeale erinevat puitimitatsiooni. Seetõttu see on odavam kui spoon , kuid jätab mööblist väga tehisliku mulje.
*Spoonimise all mõeldakse mööbliplaadi katmist naturaalspooniga. Spoon saadakse palgi koorimise või lõikamise teel. Spooni standardpaksused on 0,6; 1,5 ja 2,7 mm.
Spoon kui looduslik materjal on   soe ja   kodune, peitsitult näeb välja väärikas, muljet avaldav.   Samas on spoonitud lauaplaat kriipsudele-kraapsudele ja muljumistele enam vastuvõtlikum kui laminaatkattega lauaplaat.
**Melamiin on vaiguga immutatud paber (paksusega u 0,2 mm), millega mööbliplaat kaetakse. Dekoorpaberite valik on väga lai, enam levinud on naturaalse puidu imitatsiooniga variandid (nt pöök, kask ), valge, hall. Melamiinplaati kasutatakse mööblitööstuses peamiselt kapi korpuste ja uste valmistamisel (näiteks köögimööbel, bürookapid).
Momendil kasutuses olev laminaatide-melamiini terminoloogia on küll tinglikult kokku lepitud, kuid sisuliselt on segadus suur. Näiteks kõrgsurvelaminaadi pealiskiht on ka melamiin-formaldehüüdvaiguga immutatud paber ja „melamiin” terminina tähistab üht keemilist kristallilist ainet, mida kasutatakse vastava vaigu sünteesil jne.
On mitmeid tööstusliku laminaadi tüüpe: plastiklaminaat, metall-laminaat ja foolium -laminaat. Plastik laminaat on ühtlaselt tihe, struktuurselt tugev, vastupidav, kergekaaluline ja niiskuskindel, plastiklaminaat ei pehmene eriti taaskohaldatud kuumuse all. Metall-laminaat on sobiv suurte metall- asjade pakkimiseks ja kaitsmiseks. Peenekihiline metall-laminaadi kiht aitab ära hoida korrosiooni. Fooliumlaminaat on tavaliselt tehtud alumiiniumist. Ta on painduv ja effektiivne tõkend niiskusele ja lõhnadele.
Lamineerimine
Näide sellest, kuidas toimub lamineerimine, ettevõtte RevaPrint põhjal.
Lamineerimine toimub kuumlaminaatoril, mille poognamõõt on min. 250 x 250 mm          max 720 x 1060 mm ja grammkaal 130g/m² - 350g/m².

Trükipoognad kaetakse termokilega.
Poognate pikkus peab olema ühe töö lõikes ühesugune (poognad puhastada ), kuna masina etteandekiirus reguleeritakse konkreetse töö järgi. Trükkimisel peab arvestama, et töö teostamiseks vajatakse esi- ja markeservast min.15mm, teistelt servadelt min.10mm trükita pinda. Ümbervisatavate poognate puhul (kui neid on vaja lõigata lamineerimiseks), tuleks arvestada juba monteerimise käigus piisav lõikamisvaru ja jätta vahekoht trükita.

Trükipulber
Valitakse peeneteraline trükipulber ja kasutatakse seda mõõdukalt. Liigne pulber jätab laminaadi alla teralise pinna (eriti läikiva laminaadi puhul).

Trükivärv
Valides trükivärvi veendutakse, et värv oleks sobilik lamineerimiseks. Arvestatakse, et metallikvärvid ( kuld ,hõbe) kuivavad märgatavalt kauem. Metallikvärvid soovitatakse katta ofsettlakiga, see parandab pisut nende vastupanuvõimet mehhaanilistele teguritele (rattad,keeled,koolutamine,lõikamine jne.). Metallikvärvidel, suurtel täispindadel (reflexsinine,SPOT) ja SMYK pindadel (nt. tumesinine, must),on olnud probleeme laminaadi nakkumisega. Laminaadi liimikiht on väga õhuke ja siis võib juhtuda, et mehhaanilisel töötlemisel (soonimine,nuutimine) tuleb laminaat koos värvikihiga lahti.
Lamineeritavad poognad peavad olema kuivad. Optimaalne kuivamis- ja aklimatiseerumisaeg on 24-48h. Suurematel formaatidel (~A1;B1) esineb tihti poognate kortsutamist. Seoses sellega soovitatakse suurematel formaatidel alati lõigata ära liigsed trükita pinnad ja jätta servadesse ca 10mm valget pinda, see leevendab märgatavalt probleemsete poognate lamineerimist. Alati tuleks arvestada sellega, et lamineerimisprotsessi käigus võivad osad poognad rikneda. Soovitatakse lisada puhtale tiraazile ca 50 pg. lisamaterjali . A1 ja B1 poognate puhul tunduvalt rohkem ca 150-200 pg. Sissevõtuks vajatakse u.10 pg.
On olemas palju tegureid (niiskus, värvikihi paksus, staatiline elekter , temperatuur, poognate venimine jpm.), mis mõjutavad oluliselt lamineerimisprotsessi.
NB! Lamineerimine ei peida trükidefekte vaid toob need veelgi paremini esile
(eriti matt laminaat).
Kõrgsurve laminaat (HPL- High Pressure Laminate)
Kõrgsurve laminaat ehk lihtsalt laminaat on melamiinvaiguga impregneeritud paberkatte ja erinevate tuumkihtide kuumpressimise tulemusel saadav materjal. Laminaadi tootmisel kasutatakse erinevaid vaike, nagu melamiin, fenool ja epoksüüdvaik, samuti erinevaid tuumkihi materjale. Erinevate tuumkihi materjalide kombinatsioon erinevate vaikudega annab erinevate füüsikaliste omadustega materjali. Paksus vahemikus 0,6-1,5mm. Materjali iseloomustab löögikindlus ja vastupidavus kriimustustele, kulumiskindlus, temperatuuritaluvus, vastupidavus levinumatele kemikaalidele ja puhastusvahenditele. Saadaval väga erinevate dekooridega . Hügieeniline ja kergesti puhastatav materjal.
Kasutatakse mitmesuguste plaatmaterjalide nagu puidutolmuplaadid, saepuruplaadid, katmiseks. Kasutusel sisetingimustes . Kasutatakse suurt vastupidavust nõudvate
mööblipindadena kontorites ja toitlustusettevõtetes, dekoratiivpindadena ööklubide, baaride, kaupluste sisustuses ning mööbli valmistamiseks erilist puhtust nõudvates asutustes nagu haiglad , apteegid ja laboratooriumid.
Kompaktlaminaat (SGL-Solid Grade Laminate)
Enamlevinud nimetus on kompaktlaminaat või lihtsalt kompakt . Sisuliselt on tegemist sama materjaliga nagu kõrgsurve laminaat, ainult materjal on paksem. Laborimööblis kasutatav 12mm kompakt koosneb umbes 70-st jõupaberi lehest, mis on immutatud fenoolvaiguga ja kuumpressitud (150°C ja 90 kg/cm2) monoliitseks plaadiks. Plaadi välisküljed kaetakse melamiinvaiguga immutatud dekoorpaberiga, sama tehnoloogiaga nagu 6mm on kompakti võimalik kasutada  melamiinplaadi korralgi. Paksusel vertikaalsetes konstruktsioonides ilma lisatoestuseta.
Kompakt on sobilik materjal selliste rakenduste korral, kus on vajalik mehaaniline tugevus, hügieenilisus, minimaalne hooldusvajadus, kompakt tähendab pikka kasutusiga ja kuluefektiivset lahendust kogu toote eluea jooksul. Kompaktil on suurepärane löögikindlus, vee ja niiskuskindlus, temperatuuritaluvus. Vastupidavus kemikaalidele on analoogne kõrgsurve laminaadiga. Enamlevinud materjali paksus on laborimööbli korral vahemikus 12-15mm. Kasutatakse peamiselt tõmbekappide korpuste materjalina, laborilaudade tööpindadena.
Lamineeritud klaas
Lamineeritud klaas on oma olemuselt mitmekihiline klaas, mis koosneb kahest või enamast klaasikihist, mis on spetsiaalse kile või spetsiaalse vaigu abil ühendatud. Klaasi läbipaistvus on sama, mis tavalisel klaasil. Klaas ise lamineerimise käigus tugevamaks ei muutu, küll aga on lamineeritud klaas ohutu ja raskendatud on tema läbimine välise jõu mõjul.
Kui klaas puruneb hoiab klaasidevaheline kile klaase omavahel koos ja killud ei lenda laiali. Klaas jääb raami, võimalike lõikehaavade oht on minimaalne ja minimeeritakse ka klaasist läbikukkumise võimalus.

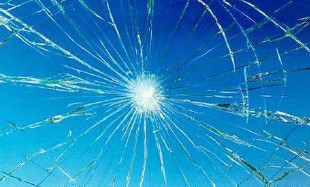

Lamineeritud klaas pärast purunemist
Tiheda liiklusega tänava, raudtee , lennujaama või kiirtee ääres asuva hoone akendel tasub kasutada müra summutavat klaasi. Lamineeritud klaasis kasutatakse kahte või enamat klaasikihti. Müra summutamise seisukohalt sobib klaasikihtide vahele vaik .
Eristatakse kahte tüüpi lamineeritud klaase :

kilelaminaat;

vaiklaminaat.
Kilelaminaat
Kilelaminaati valmistatakse klaastahvlitena (nt. Glaverbeli tehases), kasutades kõrgekvaliteedilist float-klaasi ja erineva paksusega PVB* kilet . Ühe PVB kile paksus on
0,38mm. Suurema turvalisuse saavutamiseks on võimalik kasutada mitut PVB kihti klaaside vahel. On võimalik saada kilelaminaati valmislõigatud kujul vastavalt kliendi soovidele. Lamineeritud klaasi lõigatakse spetsiaalsel laminaadilõikelaual.
Vaiklaminaat
Vaiklaminaat valmistatakse (nt. AKD tehases Tallinnas) kasutades kõrgekvaliteedilist Glaverbeli float klaasi ja maailma juhtivate keemiakontsernide laminaadivaiku. Vaiklamineerimise teel on võimalik ühendada omavahel erinevaid klaasisorte, karastatud klaase, musterklaase, peegleid jne..Võimalik on valmistada värvilisi lamineeritud klaase,mille puhul klaaside vahel olev laminaadikiht värvitakse vastavat pakutavat värvi. Standartne laminaadikihi paksus kuni 8 mm klaaside lamineerimisel on kuni 1mm. 8mm ja paksemate
*Polüvinüül butüraal ehk PVB on vaik, mida kasutatakse kohaldamiseks materjalidele, mis nõuavad tugevat sidust, optilist selgust, adhesiooni mitmetel pindadel, sitkust ja paindlikkust. See on valmistatav polüvinüül alkoholi reageerimisel butüülaldehüüdiga. Enamjaolt kasutatakse PVB-d lamineeritud turvaklaasides, nt auto tuuleklaasidel. PVB-d tuntakse ka Butacite, Saflex, S-Lec ja Trosifol nime all.
klaaside lamineerimisel on kihi paksus vähemalt 1,5mm. Võimalikud laminaadikihi paksused on 0,8mm; 1,0mm; 1,5mm; 2mm. Lamineeritud klaasi valmistatakse spetsiaalsel laminaadi valamise liinil.
Kasutusvõimalused: mööbel, rõdupiirded, klaaspõrandad, klaaskatused, klaasseinad, aknad, uksed, vaheseinad, täisklaastooted, fassaadid jne.
Plastiklaminaat
Dekoratiivne plastiklaminaat on vastupidav lame lehtmaterjal, mida kasutatakse kodus ja mööblitööstuses. Kõige enam kasutatakse seda köögilettide kattena, toolidel ja tisleritööl tänu tema vastupanuvõimele kriimustustele, kuumusele ja plekkidele. Laminaadi „lehed” on valmistatud kolmest kihist: alumine kiht pruunist paberist, mis on kaetud fenoolvaiguga, teine paberikiht on dekoreeritud soovitud mustriga ja kolmas kiht on puhas leht. Nii kolmas kui ka teine kiht on kaetud melamiinvaiguga.

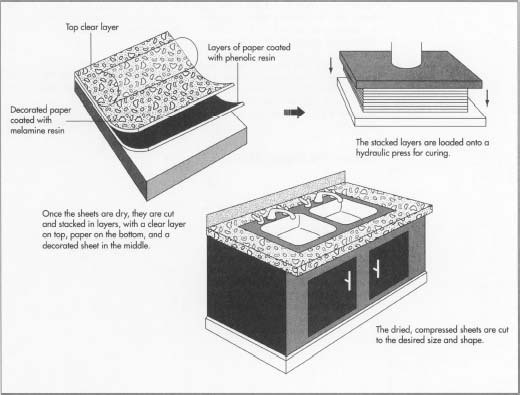

Dekoratiivse plastiklaminaadi „lehed” on valmistatud vaigust, mis reageerib aldehüüdidega nn termoprotsessi ajal. Vaigud on lamineeritud jõupaberi kihtidega. Jõupaber on seesama pruun paber, millest valmistatakse toidupoe kotte. Fenoolvaikudest saadakse ainult tumedaid värve. Tänapäeva tootmisprotsessis kaks pealmist paberikihti immutatakse melamiinvaiguga ja alumiste kihtide korral kasutatakse fenoolvaike.
Immutamine algab paberiribade leotamisega vaigus. Antud laminaadi saab teha erinevaid sorte erineva paksusega, olenevalt plaanitavale kasutusele. Võib olla 7..18 paberikihti, mis on kombineeritud viimase lehega . Paber on erineva laiusega lindina, kõige tavalisemalt 3,4,5 jalga (jalg on inglise mõõtühik, 1jalg=30,48cm). Jõupaber jookseb läbi
fenoolvaigu toobri või tünni. Kõige pealmine kiht on poolenisti läbipaistev, mis läbib melamiinvaigu tünni. Pealmise kihi all olev kiht on dekoratiivne kiht, millele on trükitud värv või muster, mis paistab läbi pealmise kihi. See kiht samuti peab läbi minema melamiinvaigust.
Vaiguga immutatud lehed pannakse kuivatuskambrisse. Järgmiseks need lõigatakse ja kuhjatakse üksteise otsa virna: puhas- ja dekoratiivkiht on jõupaberikihi otsas.
Paberikihid laaditakse lamedale hüdralilisele pressile. Press surub kokku vaigust immutatud paberikihid („sandwich”) 1 400 psi, samal ajal kuumutades kõrgel temperatuuril. Kuumus katalüüsib reaktsiooni vaikudes. Fenooli (või melamiini) ja formaldehüüdi molekulid liituvad vabastades veemolekulid . Vaigud valguvad kokku ja seejärel jäigastuvad. Kuumtöötlus muudab paberikihid üheks jäigaks lamineeritud kihiks. See kiht on kuiv ja lahusumatu ning seda ei saa vormida ega kujundada, isegi mitte kõrgetel temperatuuridel .
Kuiv leht lõigatakse soovitud suurusega ja kujuga. Samuti on võimalik laminaat siduda mõne ehitusmaterjaliga, näiteks vineeriga, metalliga, saepuruplaadiga.
Metall-laminaat
Metall-laminaat on kõrg-surve laminaat. Teda kasutatakse haigla -, õnnemängude, meelelahutus , jaemüügis interjöörina, restoranides ja salongides, nüüdisajal ka kodusisustuselementidena. Metall- laminaadid on soovitatavad interjööri kasutuses ainult vertikaalses ja „ light - duty ” horisontaalsetes pindades . „Light-duty” all mõeldakse kerget tööd, kus tööpinnale ei asetata üliraskeid asju ega ka kemikaale. Kui kasutatakse teistes horisontaalsetes pindades, siis laminaate peab kaitsma klaasi või teiste samaväärsete materjalidega. Sellised ettevaatusabinõud tuleb ette võtta nendel pindadel, mis võivad kokku puutuda karmide kemikaalidega, happelist tüüpi hapetega või ‚ karastusjookidega(alkohoolsed joogid, koolad jne).
Metall-laminaadid konstrueeritakse väga sarnaselt plastiklaminaadile, kuid on tipitud õhukese alumiiniumi, messingi, vase või roostevaba terase kihiga. Neid kasutatakse mitmetel lõppviimistlus töödel ja tekstuuris. Metall-laminaadid esinaved titaani, alumiiniumi, raua, kulla, tinasulami ja roostevaba terase viimistlusel. Saab valida siidpehme, vöödilise, siksakornamendi, läikiva ja poleeritud välimuse vahel. Tavalisemad metall-laminaatide valikud eluruumidesse on hõbedased toonid.
Metall-laminaadid on kauakestvad ja kerged puhastada.
Suunatud kiududega plaat (Oriented Strand Board- OSB)
OSB on puidu produkt, mis on vormitud nii, et puukiu kihid on asetatud kindla orientatsiooniga.
Välimuselt on tal karm ja mitmekesine pind koos üksikute ribadega ( ca 2,5 kuni 15 cm igaüks), mis asetsevad ebavõdselt üksteise peal kiudude suunaliselt.
OSB-d toodetakse laiade mattidena õhukeste paneelikihtidena, ristkülikukujulised puiduribad surutakse kokku ja sidustatakse omavahel vaha ja vaigu adhesiividega (95% puitu, 5% vaha ja vaiku). Kihid on valmistatud puidu tükkideks rebimisel. Need tükid on segatud ja seejärel orienteeritud. Matid kujunevad tehtud tükkide vormimisel, kihid on laotatud nii, et välimised kihid on sisemistega risti. Kihtide arv on määratud paneeli paksusest, kuid ka varustuse võimalustest.
Tavaliselt 15 cm paksune kiht toodetakse 15 mm paksustest paneelidest ehk kihtidest. Matt asetatakse kuumpressile, kus surutakse ta kokku ja sidustatakse nad kuumuse abil vaiguga. Üksikud paneelid lõigatakse mattidest välja soovitud suurustega.
OSB-paneelid on veekindlad, kuigi nende membraanidesse vesi pääseb. Tema omadused on sarnased puitplastile, kuid on ühtlasem ja odavam.
Tavaliselt selliseid plaate ei kasutata mööblitööstuses nähtavates kohtades. Neid kasutatakse pigem konstruktsioonimaterjalidena, kus nad kaetakse mõne kangaga või peene ja ilusa materjaliga. Kuid alati on erandeid. On tehtud ka nii ekstreemset furnituuri, kus antud plaat jääb nähtavale. Aga ka sel juhul on ta kaetud vähemasti lakiga.
Eelpool on toodud erinevaid lamineeritud materjalide liike, mida kasutatakse tänapäeval mööblitööstuses. Valmistatakse neist siis koolipinke, köögimööblit, klaasist mööblit, põrandaid, aknalaudu, uksi jne. Laminaadiga saab imiteerida naturaalsust, näiteks on võimalik teha põrandalaminaati, mis on väga sarnane tammepuu põrandakattematerjalile. Laminaat on tänapäeval väga laialdaselt kasutatav komposiitmaterjal.
Laminaati võib kombineerida erinevate materjalidega
Köögi tööpind on tervikus oluline. Valida saab laminaadi, täispuidu, graniidi ja roostevabast terasest pinna vahel. Graniidist tööpind on kallis, aga ka luksuslik . Graniidi pind on külm, kardab lööke (kukkuvaid esemeid) ning happeid sisaldavaid aineid — sidrun võib graniidile jätta tuhmi pleki. Täispuidust pind on samuti kallis lahendus, kuid soe ja sõbralik. Vastava töötlusega (näiteks õlitatud) puit ei karda eriti vett, kuid aja jooksul tekivad sinna kriimud ja täkked. Tehniline roostevaba pind nõuab hoolsat perenaist, kuna näitab välja kõik veeplekid. Samas ei karda see pind köögitoimetusi. Kõige odavam, levinum ja kasutajasõbralikum lahendus on lamineeritud tööpind. Laminaatide valik on väga lai: läikivad ja matid, puidu- ja kiviimitatsioonid jne, kuni erksate värvitoonideni välja. Laminaadile ei jää kriimud ja see ei karda vett, ainult kuum metall kõrvetab laminaatpinda. Laminaadist tööpind võib olla eest kumerdatud, samas on võimalik valida erineva profiiliga puidust servade vahel. Huvitava lahenduse saab, kui kombineerida tööpinnal erinevaid materjale.
Laminaadist pinna sees võib olla graniidist lõikamispind, pliidiplaat võib ilutseda graniitpinnal, mis on osa laminaattööpinnast. Kui söögipind on tööpinnapikendus, võib selle erinevat funktsiooni rõhutada teistsuguse materjaliga. Näiteks võib laminaadist tööpinna küljes olla täispuidust või spoonitud pinnaga söömispind. Erinevate kõrgustega töötasapindadel võib kasutada teineteisega sobivaid erinevaid laminaate.
Kasutatud kirjandus

http://en.wikipedia.org/wiki/Laminate , 2.aprill 2007

http://www.intera.ee/index.php?page=t_teada&ttid=20 , 2.aprill 2007

http://www.intera.ee/index.php?page=tooted&sisu=Büroomööbel&grupp=46&alammenu=koos&toode=305 , 2.aprill 2007

http://www.rilson.ee/html/modules.php?op=modload&name=News&file=article&sid=28 , 2.aprill 1007

http://www.retent.ee/index.php?page=49&lang=1 , 5.aprill 2007

http://www.sohva.ee/index_est.php?kuva=28 , 5.aprill 2007

http://www.moobliabi.ee/materjal_plast.html , 7.aprill 2007

http://kiudplaat.viisnurk.ee/failid/ET_kaart.pdf , 7.aprill 2007

http://www.sisustusweb.ee/article/9/33/ , 7.aprill 2007

http://www.mohawk-flooring.co m, 7.aprill 2007

http://www.builddirect.co m, 7.aprill 2007

http://www.on24.ee/lauad_toolid/arvuti_kirjutuslauad/6550 , 7.aprill 2007

http://www.andres.ee/index.php?id=3,37&tm=1 , 8.aprill 2007

http://www.viking.ee/et/kasulik_teada/klaaspakett/ , 8.aprill 2007

http://www.kemikaal.ee/tooted.php?cat=49 , 11.aprill 2007

http://www.revaprint.ee/index.php?idb=64399545ba3a6175fbef12ac517d4185&selected1=64399545ba3a6175fbef12ac517d4185 , 11.aprill 2007

http://www.chemetalco.com/index.ht m, 15.aprill 2007

http://www.chemetalco.com/documents/Chemetal_2007_Tech_Data.pdf , 15.aprill 2007

http://process-equipment.globalspec.com/LearnMore/Manufacturing_Process_Equipment/Stock_Fabricated_Materials_Components/Industrial_Laminates , 17.aprill 2007

http://www.madehow.com/Volume-2/Decorative-Plastic-Laminate.html , 17.aprill 2007

http://www.wisegeek.com/what-are-metallic-laminates.ht m, 17.aprill 2007

http://www.envir.ee/ippc/docs/puubat.rtf , 17.aprill 2007
