Kipsseinad (1)

ÕPIMAPP
Kipsseinad
Koostaja : Marii- Eliis Peets
Juhendaja : Kaidar Kenk
Õpperühm: EV09
Sisukord
Gyproc :

• Kipsplaadid -ja plaadikonstruktsioonid

• Plaatide tehnilised omadused

• Plaaditüübid ja struktuur Lk3


• Kasutuskohad

• Plaatide vastupidavus

• Tulepüsivus Lk4


• Eritehnilised omadused

• Heliisolatsiooni omadused

• Puit-ja teraskarkassiga kipsplaatvaheseinad Lk5


• Karkassitüübid Lk 6

• Konstruktsioonide õhuheliisolatsioon Lk7,8

• Metall -karkassseinad Lk9,10

• Kipsplaatide hinnad Lk 10,11,12,13

• Kipsplaatide paigaldus puitkarkassile Lk 14

• Kipsplaatide paigaldus metallkarkassile Lk 15

• Kakrassitangid Lk16


Gyproc plaadid
Gyproc-kipsplaadid ja -plaadikonstruktsioonid
Kips on looduslikul toorainel baseeruv- või tööstuse kõrvalproduktina saadav ehitusmaterjal, mis töödeldakse tugeva kartongiga kaetud ehitusplaadiks. Eestis müüdavad Gyproc kipsplaadid on enamuses valmistatud Soome Gyproc OY poolt, Kirkkonummi tehases. Nimi Gyproc on tuletatud inglise keelsetest sõnadest `gypsum`ja `rock`, mis tähendavad `kips`ja `kivi`. Kipsplaate kasutatakse põrandates, siseseintes ja -lagedes ning tuuletõkkevoodrina. Gyproctehnoloogia esindab uusimat ehitusmeetodit, kus eesmärgiks on heli ja tuld isoleerivad ning kaalult kerged konstruktsioonid . Gyproc- kipsplaat on sobiv kasutamiseks kõigis siseruumides, niisketes ruumides, elumajades, büroodes, koolides , haiglates ja tööstushoonetes, samuti kandekonstruktsioone täiendavates osades.

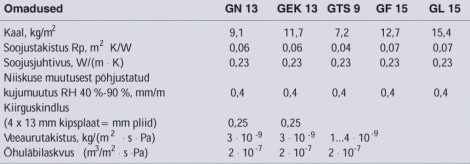

Gyproc plaatide tehnilised omadused
Plaaditüübid ja struktuur
Gyproc-plaat koosneb kipsimassist, mis on kaetud tugeva kartongiga. Esikülje kartong on keeratud üle plaadi pikemate külgede ja plaadi otsad on saetud . Kipsplaatide pikad küljed on kas faasitud (servast õhendatud) või õhendamata. Tootesortimenti kuulub kuus erinevat plaaditüüpi ja lai valik akustilisi plaate .

• Standardplaat GN 13

• Eriti kõva plaat GEK 13

• Tuuletõkkeplaat GTS 9

• Remondiplaat GN 6

• Tuletõkkeplaat GF 15

• Põrandaplaat GL 15

• Gyptone-akustilised plaadid


Kasutuskohad
Gyproc-kipsplaadid on mõeldud kasutamiseks ehitiste siseseintes ja laekonstruktsioonides, välisseinte sisepindadel ning heli ja tuld isoleerivates konstruktsioonides. Kipsplaat sobib ka niisketesse ruumidesse, nagu vannitoad ja WC-d, kus selle võib katta keraamiliste plaatidega või plastikkattega. Tuuletõkkeplaat moodustab tuuletiheda pinna ja jäigastab väikehooned tuulekoormuste vastu. Gyproc-kipsplaate võib kasutada ka hoonetes, mis seisavad osa aastast kütmata
Plaatide vastupidavus
Kipsplaadid on vastupidavad siseruumides ja tuuletõkkeplaat peab konstruktsioonides ilma fassaadi pindamiseta üle talve vastu. Plaate ei soovitata kasutada külmkambrites. Kipsplaatide kasutamist tuleks vältida ruumides, kus suhteline õhuniiskus on pidevalt üle 85...90%. Samuti ei soovitata plaate kasutada kohtades, kus temperatuur on pidevalt üle +45°C. Temperatuuri
tõustes hakkab kipsi dihüdraatses koostises ( CaSO4 +2H2O) olev vesi aeglaselt aurustuma, mis nõrgendab kipsplaadi mehhaanilist tugevust. Kipsplaatkonstruktsioonide omadused.
Tulepüsivus
Kipsplaadis on põlevaks aineks ainult kartong. Kuna kartongipinna ja kipsikihi vahel ei ole õhku, siis kartong ei põle vaid söestub aeglaselt. Kipsikristallid sisaldavad keemiliselt seotud vett umbes 17% plaadi kaalust . Kuumenedes kristallid lagunevad ja vabanenud vesi aeglustab tule levikut. Plaat takistab tule levimist selle taga olevatesse konstruktsioonidesse kuni kogu vesi on aurustunud ja plaat kaotanud oma jäikuse. Gyproc-kipsplaadid on klassifitseeritud tulepüsivusklassidesse ja konstruktsioonid tüpiseeritud: Gyproc OÜ juhend: “Sertifitseeritud Gyprockonstruktsioonid. Tulepüsivus.”

• Süttivustundlikusklass 1

• Tulelevikuklass 1

• Tulepüsivusaeg: 9 mm plaat 10 min.
  13 mm plaat 15 min.
  2x6 mm plaat 15 min.
  2x13 mm plaat 30 min.
  1X15 mm plaat 30 min.

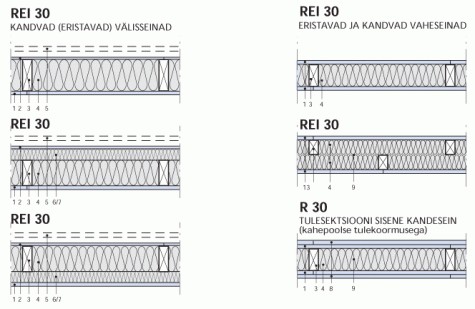

• Mittekandva vaheseinana kuni EI 120

• Kandva vaheseinana kuni REI 30

• Kandva välisseinana kuni REI 30

• Teraskonstruktsioonide tulekaitse konstruktsioonina 30...120 min.

• Gyproc GEK 13 plaat on Soomes eraldi heaks kiidetud kasutamiseks S3 ja S6 klassi varjendites.


Temperatuuri tõus põlemiskatsel 2x13 mm kipsplaadist kaitsekihi all. ülemine graafik näitab ahjutemperatuuri ja alumine vastavat temperatuuri kipsvoodri all
Ehitustehnilised omadused
Soome Keskkonnaministeeriumi sertifitseerimisotsuse kohaselt vastavad Gyproc-kipsplaadid ehitusnormidele, mis lubab neid kasutada puitkarkasshoonete karkassi jäigastava materjalina. Puitkarkasshoonete jäigastamise arvutusjuhised on eraldi trükises nr. 13-04 “Tyypihyväksytyt Gyproc-rakenteet. Rakennusten jäykistys.”
Heliisolatsiooni omadused
Kipsplaat on oma mahukaalu kohta elastne, nii et plaadist on kerge ehitada õhuheli isoleerivaid konstruktsioone. Heliisolatsiooni omadusi mõjutavad plaadi paksus, plaadikihtide arv ja karkassiruumi sügavus. Heliisolatsiooni saab parandada karkassiruumi paigaldatud mineraalvillaga ja vahelduva kinnitusega karkassikonstruktsiooniga. Hea heliisolatsiooni kindlustamiseks tuleb lisaks konstruktsiooni valikule pöörata erilist tähelepanu ka ühenduste ehitusviisidele ning vuukide ja pragude tihendamisele.
Puit- ja teraskarkassiga kipsplaatvaheseinad
Ehituskonstruktsioonides nõutavad heliisolatsiooni- ja tulepüsivusväärtused määravad ära vaheseinte konstruktsiooni. Üldjuhtudel on Gyproc-vaheseinte karkassi samm 600 mm. Tehnilised andmed erinevate seinatüüpide kohta on ära toodud järgmistel lehekülgedel.
Karkassitüübid
Ühekordne karkass
Ühekordne karkass on ühekordse üla- ja alavööga ühelt või mõlemalt poolt kipsplaadiga vooderdatud konstruktsioon . Karkassiruum võib olla täidetud mineraalvillaga.
Sik-sak karkass
Vahelduva kinnitusega (sik-sak) karkass on ühekordse üla- ja alavööga, kusjuures karkassipostid on vööst kitsamad. Karkass on mõlemalt poolt vooderdatud kipsplaatidega. Plaadid on vastavalt vaheldumisi kinnitatud iga teise posti külge. Karkassiruum võib olla täidetud mineraalvillaga.
Topeltkarkass
Topeltkarkass on kahe eraldi, omavahel kinnitamata, üla- ja alavööga karkassikonstruktsioon,
mille külge kinnituvad kipsplaadid. Karkassiruum võib olla täidetud mineraalvillaga.
  ERGO ®
ERGO®-seinakonstruktsioon koosneb spetsiaalsest karkassist sammuga 900 mm ja 900 mm laiusest kipsplaadist. Kuni 2735 mm kõrgusesse seinakonstruktsiooni lisatakse vertikaalsete
karkassipostide vahele üks horisontaalne tugi (ERGO profiil ). Kõrguse kasvades tugede arv suureneb.
Seinatüübid ja tabelite lugemine
Tabelites näidatud seinatüübid moodustavad süsteemi, puit- ja teras karkassiga vaheseina
konstruktsioonidest, karkassisammuga 600 mm. Tööjuhendites ja -joonistes märgitakse iga vahesein tähisega, mis näitab täpselt ära konkreetse seinakonstruktsiooni. Numbrid näitavad karkassiruumi mõõte, plaadikihtide arvu ja isolatsioonimaterjali paksust.
Näited
GT 66/66 101MO Ühekordne teraskarkass, karkassipost 66 mm, karkassiruum 66 mm, üks plaat mõlemal pool, mineraalvilla ei ole.
GP 66/95 202 M70
Sik-sak kinnitusega puitkarkass, karkassipost 66 mm, karkassiruum 95 mm, 2 plaati mõlemal pool karkassi, mineraalvilla paksus 66 mm.
GP 66/140 202 M70+70
Kahekordne puitkarkass, karkassipost 66 mm sama laia üla- ja alavööga, karkassiruum 140
mm, paralleelsete karkassijooksude vahe on 5 mm, mineraalvilla 70 + 70 mm.
Konstruktsioonide õhuheliisolatsioon
Heliisolatsiooni mõjutavad tegurid: 1. Heli tungimine otse läbi seina. 2. Heli kandumine kaudseid teid pidi: - mööda kõrvalkonstruktsiooni - ventilatsioonikanalite kaudu - ripplae kaudu - akende kaudu - mööda torustikke
Isolatsiooni näitaja moodustub mitmete eri tegurite koosmõjust, mida võib suunata hea planeerimise ja hoolika paigaldusega. Seinakonstruktsiooni heliisolatsiooni näitajat mõjutavad näiteks:

• karkassiruumi paksus

• vahelduva kinnitusega karkass

• puit- või teraskarkass

• plaadi paksus ja -kaal

• plaadikihtide arv

• mineraalvill

• konstruktsiooni tihedus


Laboratoorsetel mõõtmistel saadakse optimaalne isolatsioon (Rw) otse läbi seina, aga praktikas saadakse tavaliselt madalam väärtus (R`w), mis tuleneb järgmistest teguritest:
1. Seina heliisolatsioon
Seina heliisolatsiooni all on mõeldud heli tungimist otse läbi kahe ruumi vahel oleva seinakonstruktsiooni.

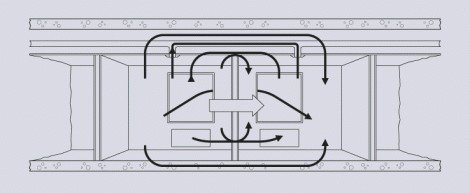

2. Kaudne heli kandumine
Siinkohal peetakse silmas igasugust heli kandumist, mis ei toimu otse läbi ruume eraldava seinakonstruktsiooni, vaid mitmesuguseid erinevaid kaudseid teid pidi. See võib toimuda mööda kandekonstruktsioone, piki ventilatsiooni kanaleid , või soojusvõrgu kaudu. Oma mõju avaldavad ka ripplaed, aknad ja uksed.
3. Helilekked pragude kaudu
Heliisolatsioonile negatiivselt mõjuvad praod tekivad kõige sagedamini plaatide paigaldustööde käigus. Nende suurus on millimeetri murdosast kuni mitme millimeetrini. Helilekked pragude kaudu hoitakse ära nende tihendamisegl mastiksitega. Tihendamise põhiline eesmärk on muuta ehitis õhukindlaks, mis on kõikide helitehniliselt õigete konstruktsioonilahenduste põhitingimuseks. Kui ehitusmääruses esitatakse nõue (=minimaalne nõue) mingi hooneosa heliisolatsioonile, siis mõeldakse sellega kõikide eelpool märgitud tegurite koosmõju.

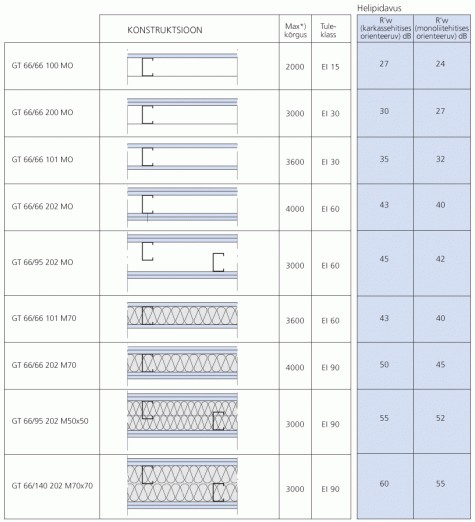

METALLKARKASS-SEINAD. Karkassi samm 600 mm. Plaadid GN 13, GEK 13
Kõrgemad seinad jäigastatakse lisa- ja tugevdatud karkassipostidega Heliisolatsiooni näitajad on antud 66 mm karkassi ja GN 13 kipsplaadiga seinte puhul. Kui konstruktsioonis on kasutatud GEK plaate, on heliisolatsiooni näitajad paar detsibelli kõrgemad
Jooniste tähised
1. 1 x Gyproc GN 13 või GEK 13
2. 1 x Gyproc GTS 9
3. Puitkarkass vastavalt ehitusjoonistele, kuid mitte väiksem
     kui 45 x 95 mm, sammuga 600 mm
4. Paroc UNS 37 (IL)
5. Välisfassaadikate
6. Horisontaalroovitus 45 x 45 mm
7. Paroc UNS 37 (IL)
8. 2 x Gyproc GN 13 või 2 x GEK 13 (plaatide vuugid eri kihtides nihutatud)
9. Karkassipostide vahele kinnitatud horisontaaltoed
Kipsplaatide hinnad:

KIPSPLAAT HARD 13 1.2X2.6 KÕVA

Niiskuskindel kipsplaat on kartonkattega kipsplaat, mille kipsist sisu ja kartongkate on immutatud vett mitteimavaks. Kasutusvaldkond : suurema õhuniiskuse sisaldusega elumajade ja büroohoonete ruumide nagu vannitoad ja duširuumid seinad ning laed . Kartonkattega kipsplaadid, mille kipsist sisu ja kartongkate on immutatud vett mitteimavaks. Hind 60,78 kr
Laius:
1,2 m.
Pikkus:
2,6 m.
Paksus:
13 mm.

KIPSPLAAT HARD 13 1.2X3.0 KÕVA

Niiskuskindel kipsplaat on kartonkattega kipsplaat, mille kipsist sisu ja kartongkate on immutatud vett mitteimavaks. Kasutusvaldkond: suurema õhuniiskuse sisaldusega elumajade ja büroohoonete ruumide nagu vannitoad ja duširuumid seinad ning laed. Kartonkattega kipsplaadid, mille kipsist sisu ja kartongkate on immutatud vett mitteimavaks. Hind 61,08 kr
Laius:
1,2 m.
Pikkus:
3,0 m.
Paksus:
13 mm.

KIPSPLAAT GKBI 13 1.2X2.6 NIISKUSKINDLAM

Niiskuskindel kipsplaat on kartonkattega kipsplaat, mille kipsist sisu ja kartongkate on immutatud vett mitteimavaks. Kasutusvaldkond: suurema õhuniiskuse sisaldusega elumajade ja büroohoonete ruumide nagu vannitoad ja duširuumid seinad ning laed. Kartonkattega kipsplaadid, mille kipsist sisu ja kartongkate on immutatud vett mitteimavaks. Hind 53,16 kr
Laius:
1,2 m.
Pikkus:
2,6 m.
Paksus:
13 mm.

KIPSPLAAT GKBI 13 1.2X3.0 NIISKUSKINDLAM

Niiskuskindel kipsplaat on kartonkattega kipsplaat, mille kipsist sisu ja kartongkate on immutatud vett mitteimavaks. Kasutusvaldkond: suurema õhuniiskuse sisaldusega elumajade ja büroohoonete ruumide nagu vannitoad ja duširuumid seinad ning laed. Kartonkattega kipsplaadid, mille kipsist sisu ja kartongkate on immutatud vett mitteimavaks. Hind 53,16 kr
Laius:
1,2 m.
Pikkus:
3,0 m.
Paksus:
13 mm.

KIPSPLAAT REHAB 6 1.2X2.7 REMONDI

Õhukesed kipskartongplaadid. Plaadid sobivad ideaalselt kõverate pindade tegemiseks. Kasutusvaldkond: nõgusad või kumerad seinad, sambad, disainlaed ja ruumikujunduselemendid. Hind 49,61 kr
Laius:
1,2 m.
Pikkus:
2,7 m.
Paksus:
6 mm.

KIPSPLAAT REHAB 6 1.2X3.0 REMONDI

Õhukesed kipskartongplaadid. Plaadid sobivad ideaalselt kõverate pindade tegemiseks. Kasutusvaldkond: nõgusad või kumerad seinad, sambad, disainlaed ja ruumikujunduselemendid. Hind 49,61 kr
Laius:
1,2 m.
Pikkus:
3,0 mm.
Paksus:
6 mm.

KIPSPLAAT GKB 13 1,2X2,2M STANDARD

Standardplaat GN 13 on enimkasutatud kipsplaat uusehitustes ning renoveerimistöödel. Kipsplaate kasutatakse sisetöödel seinte ja lagede katmiseks. Hind 35,14 kr
Laius:
1,2 m.
Pikkus:
2,2 m.
Paksus:
13 mm.

KIPSPLAAT GKB 13 1,2X2,4M STANDARD

Standardplaat GN 13 on enimkasutatud kipsplaat uusehitustes ning renoveerimistöödel. Kipsplaate kasutatakse sisetöödel seinte ja lagede katmiseks. Hind 35,14 kr
Laius:
1,2 m.
Pikkus:
2,4 m.
Paksus:
13 mm.

KIPSPLAAT GKB 13 1,2X2,5M STANDARD

Standardplaat GN 13 on enimkasutatud kipsplaat uusehitustes ning renoveerimistöödel. Kipsplaate kasutatakse sisetöödel seinte ja lagede katmiseks. Hind 35,14 kr
Laius:
1,2 m.
Pikkus:
2,5 m.
Paksus:
13 mm.

KIPSPLAAT GKB 13 1,2X2,7M STANDARD

Standardplaat GN 13 on enimkasutatud kipsplaat uusehitustes ning renoveerimistöödel. Kipsplaate kasutatakse sisetöödel seinte ja lagede katmiseks. Hind 35,14 kr
Laius:   1,2 m. Pikkus:   2,7 m. Paksus:   13 mm.

KIPSPLAAT GKF 15 1.2X2.6 TULEKAITSE

Kartongkattega kipsplaadid, mille kipsist sisu on tugevdatud ja muudetud tule mõjule vastupidavaks 3-30 mm pikkuse klaaskiu lisamisega. Kasutusvaldkond: sisetöödel normeeritud tulepüsivusajaga aluskonstruktsioonile paigaldatud seinte, lagede ja kandekonstruktsioonide vooderkatted ning karkassvaheseinad. Hind 77,33 kr
Laius:
1,2 m.
Pikkus:
2,6 m.
Paksus:
15 mm.

KIPSPLAAT GU 9 1.2X2.7 TUULETÕKE

Kartonkattega kipsplaadid, mille kipsist sisu ja kartongkate on immutatud vett mitteimavaks. Kasutusvaldkond: karkasshoonete välisseinte tuulutatava fassaadkatte all asuva soojustusmaterjali katmine nii tuule kui ka niiskuse mõju eest. Hind 41,88 kr
Laius:
1,2 m.
Pikkus:
2,7 m.
Paksus:
9 mm.
Kipsplaatide paigaldus
Paigaldus puidust aluskarkassile
Puidust vahelagede külge saab Knaufi kipsplaate kinnitada otse puitlattidest karkassi abil.
Maksimaalsed kinnituste vahelised kaugused 1-kihilise Knaufi 12,5 mm kipsplaatidest plaatkatte paigalduse puhul puitlattidele (50x30 mm).
Puidust aluskonstruktsioon valmistatakse kande- ja hoidelattidest. Lattide ristlõiked on 50x30 mm või 60x40 mm.
Ülemisel joonisel näidatud maksimaalseid kinnituste ja lattide samme ei tohi ületada.
Kandelatid saab kandva lae külge kinnitada sobivate tüüblite ja kruvidega.
Väikeste lae ebatasasuste puhul tehakse lattide horisontaalne joondamine kiiludega.
Kandelattide sõrestiku kõige lihtsamat kinnitusvõimalust laele ja lattide kiiret joondamist pakub U-riputi. Need kinnitatakse lae külge sobivate kiilankrute või kruvidega. Seejärel joondatakse puitlatid (kandelatid) horisontaalseks ning kruvitakse mõlemalt küljelt U-riputite külge.
Hoidelattide kinnitamiseks kandelattide külge sobivad puidukruvid 55 mm, mis on kõige turvalisem kinnitusviis ning eelistatav naelutamise asemel.
Knaufi kipsplaadid kruvitakse kipsikruvidega 35 mm sammuga 17 cm hoidelattide külge, kusjuures on soovitav eelistada kipsplaatide ristsuunalist paigutust hoidelattidel.
Alati tuleb vältida ristuvate vuukide teket, selleks nihutada uue rea plaadid nii, et plaadiotstevaheline vuuk satuks järgmisele hoidelatile.
Kandelattide kinnitus Knaufi U-riputiga
Knaufi kipsplaatide paigaldus puidust aluskonstruktsioonile
Paigaldus metallist aluskarkassile
Rippkipsplaatlagesid ehitatakse siis, kui soovitakse teha madalamaks ruumi kõrgust või peita lae kohal olevad kommunikatsioonid või allaulatuvad kandekonstruktsioonid .

Maksimaalsed kinnituste vahelised kaugused 1-kihilise Knaufi 12,5 mm kipsplaatidest plaatkatte paigalduse puhul rippuvale metallkarkassile profiilidest CD 60/27/0,6 mm.
Markeerida seintele soovitud lae kõrgus (lae asukoht) ja kinnitada profiilid UD 27/28 sobivate tüübelkruvidega (sammuga 50 cm).

Riputustraatide kinnitamine kandva lae külge
Märkida kandvale laele riputite asukohad, puurida augud ja kinnitada riputustraadid selleks sobivate kinnitusvahenditega (kiilankrutega raudbetoonile, kruvidega puidule vms).


Asetada riputi riputustraadi külge.
Kinnitada kandeprofiil (profiil CD 60/27) riputi külge ning fikseerida lukustusklemm. Profiilide kõrguse joondamine tehakse riputite kõrguse muutmisega riputustraadil.
Seejärel ühendada hoideprofiilid CD 60/27 kandeprofiilidega ristsidemete abil. Enne plaatide paigaldust kontrollida, et aluskonstruktsioon oleks tasapinnaline.
Knaufi 12,5 mm kipsplaadid kruvida kipsikruvidega (25 mm) hoideprofiilide külge, kusjuures plaadid võib paigaldada hoidelattidele risti.
Alati tuleb vältida plaatide asetamist nii, et tekivad ristuvad vuugid. Selleks tuleb külgnevate ridade plaadid paigutada ühe karkassiprofiili võrra nihutatult. Seinal asuvate profiilide UD külge ei kruvita kipsplaate!
Karkassitangid
Karkassitangid 260 mm
Karkassitangid, kasutatakse metallkarkassi omavaheliseks ühendamiseks, pikkus 260 mm.
ÜHIK: tk
Hind: 625.-
